Produkttyp	PCIe-zu-USB-3.0-Adapter
Marke	i-TEC
Modell	PCE22U3EXT
Kategorie	Router
Schnittstelle	PCI Express x1
USB-Standard	USB 3.0 (abwärtskompatibel zu USB 2.0 und 1.1)
Externe USB-Anschlüsse	2
Interne USB-Anschlüsse	2
Maximale Übertragungsrate	bis zu 5 Gbit/s (bidirektional)
Unterstützte Geschwindigkeiten	Low-Speed (1,5 Mbit/s), Full-Speed (12 Mbit/s), High-Speed (480 Mbit/s), Super-Speed (5 Gbit/s)
PCI-Express-Spezifikation	PCI Express 2.0
USB-Spezifikation	USB 3.0 Revision 1.0
Hot-Swapping	Unterstützt
Zusätzliche Stromversorgung	4-Pin-Molex-Anschluss
Kompatible Betriebssysteme	Windows XP / Vista / 7 / 8 (32/64 Bit)
Systemanforderungen	Freier PCIe-Steckplatz (empfohlen PCIe 2.0), freier Molex-Stecker am Netzteil
Lieferumfang	PCIe-Adapter, Low-Profile-Bügel, CD mit Treibern, Handbuch
Montagehinweis	Nur durch fachkundige Person oder Fachservice
Sicherheitshinweis	Netzstecker vor dem Einbau ziehen
Hersteller	ComDis, s.r.o.

Häufig gestellte Fragen - PCE22U3EXT i-TEC

Wie wird der PCIe-zu-USB-3.0-Adapter installiert?

Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz. Entfernen Sie das Gehäuse, setzen Sie die Karte in einen freien PCIe-Steckplatz ein und schrauben Sie sie fest. Schließen Sie den 4-Pin-Molex-Stecker an das Netzteil an. Schließen Sie das Gehäuse und starten Sie den Computer. Legen Sie die mitgelieferte CD ein und führen Sie die Setup.exe aus.

Welche Betriebssysteme werden unterstützt?

Der Adapter unterstützt Windows XP / Vista / 7 / 8 in 32- und 64-Bit-Versionen.

Ist eine zusätzliche Stromversorgung erforderlich?

Ja, der Adapter benötigt eine zusätzliche Stromversorgung über einen 4-Pin-Molex-Anschluss vom PC-Netzteil. Ohne diesen Anschluss funktioniert die Karte nicht.

Kann ich USB-2.0- oder USB-1.1-Geräte anschließen?

Ja, der Adapter ist abwärtskompatibel zu USB 2.0 und USB 1.1. Sie können alle USB-Geräte anschließen, sie arbeiten jedoch mit der entsprechenden Geschwindigkeit.

Was ist die maximale Übertragungsgeschwindigkeit?

Die maximale Übertragungsrate beträgt 5 Gbit/s im bidirektionalen Datenfluss (Super-Speed). Die tatsächliche Geschwindigkeit hängt vom angeschlossenen Gerät ab.

Wie schließe ich die interne Stromversorgung an?

Verbinden Sie den 4-Pin-Molex-Stecker des Adapters mit einem freien Molex-Stecker des PC-Netzteils. Stellen Sie sicher, dass die Verbindung fest sitzt.

Was ist im Lieferumfang enthalten?

Der Lieferumfang umfasst den PCIe-Adapter, einen Low-Profile-Bügel, eine CD mit Treibern und ein Benutzerhandbuch.

Welche PCIe-Version wird benötigt?

Der Adapter ist voll kompatibel mit der PCI Express 2.0-Spezifikation. Ein PCIe-Steckplatz ist erforderlich, wobei PCIe 2.0 empfohlen wird.

Unterstützt der Adapter Hot-Swapping?

Ja, der Adapter unterstützt die Hot-Swapping-Funktion, sodass Sie USB-Geräte während des Systemlaufs anschließen und trennen können.

Warum funktioniert der Adapter nicht, wenn der Molex-Stecker nicht angeschlossen ist?

Der Adapter benötigt die zusätzliche Stromversorgung über den 4-Pin-Molex-Anschluss, um korrekt zu arbeiten. Ohne diesen Anschluss ist die Spannungsversorgung unzureichend und die Karte wird nicht erkannt.

BEDIENUNGSANLEITUNG PCE22U3EXT i-TEC

PCIe to USB 3.0 Adapter ist eine PCIe x1 Karte mit zwei externen und zwei internen Porten der USB 3.0 Schnittstelle (alle Porte sind mit USB 2.0 sowie USB 1.1 rückwertig kompatibel). Sie ist im Einklang mit der für PCI Express 2.0 definierten Spezifikation hergestellt. Der Adapter an den Porten unterstützt die Kommunikation mit Anlagen mit Schnittstelle USB 3.0, USB 2.0 sowie USB 1.1 auf die Geschwindigkeit bis zu 5 Gb/s mit bidirektionalem Datenfluss. Die Unterstützung der Zusatzversorgung mittels eines eingebauten 4-Pins-Portes.

Lieferumfang:

• PCIe to 2x external + 2x internal USB 3.0 Adapter
• Low Profile Schild
• CD mit Treibern und Handbuch
• Benutzerhandbuch

Spezifikation:

• Voll kompatibel mit der Spezifikation PCI Express 2.0
• Unterstützung der Spezifikation USB 3.0 Revision 1.0
• Durchlauf der einfachen Linie (x1) am PCI Express-Hauptweg: bis zu 5 Gbps
• Unterstützung des Simultanbetriebes der Anlage mit USB 3.0, USB 2.0 sowie USB 1.1 Schnittstelle
• Unterstützung der Übertragungsgeschwindigkeiten an allen USB 3.0 Porten: Low-speed (1.5 Mb/s) / Full-speed (12 Mb/s) / High-speed (480 Mb/s) / Super-speed (5 Gb/s)
• Eingebauter 4-Pins-Port (Typ Molex) für externe Hilfsversorgung aus der PC-Quelle
• Unterstützung der Hot-Swapping-Funktion (die USB-Anlage während des Systemlaufs anschließen und ausschalten)
• Unterstützung für Windows XP / Vista / 7 / 8 32/64bit

Systemanforderungen:

• PC mit installiertem Windows XP / Vista / 7 / 8 32/64bit
• Ein freier PCI Express-Slotter (mit Unterstützung PCIe 2.0 empfohlen)
• 1x freies Molex-Konnektor auf dem PC-Netzteil

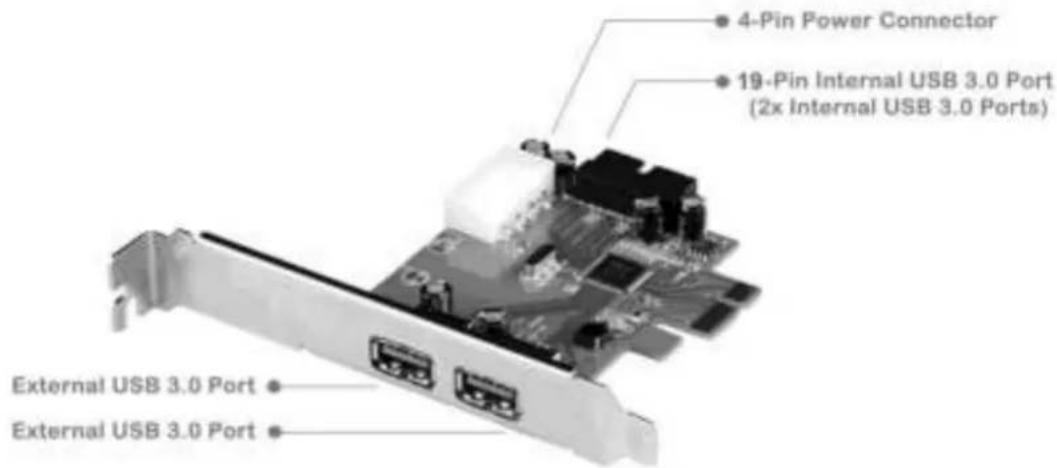

Beschreibung des Adapters:

Zur Montage der Karte ist nur eine fachfähige Person oder ein Fachservice berechtigt. Die Firma ComDis, s.r.o. trägt keine Verantwortung für die durch eine unsachgemäße Montage und Installation dieser Anlage verursachten Schäden.

• schalten Sie den Rechner aus und seine Quelle vom Netzwerk frei
• schrauben Sie die PC-Abdeckung ab, setzen Sie den PCIe Karte fest und schrauben Sie den PCIe Karte in einen freien PCIe-Slotter an (brechen Sie die entsprechende Abdeckung des entsprechenden Slotters an dem PC-Gehäuse hinten ab)
• schließen Sie den 4-Pins-Versorgungsport (Molex) an ein verfügbares Konnektor vom PC-Netzteil

Hinweis: Ohne diesen Anschluss wird die PCIe Karte nicht funktionieren.

-decken Sie danach den PC ab, schließen Sie ihn ans Netzwerk an und starten Sie den Rechner

Installation der Regler für Windows XP/Vista/7/8 (32/64bit)

-legen Sie die CD mit den mitgelieferten Treibern ein und starten Sie die Installation (Start-Fortsetzen)
-suchen und starten Sie die Datei Setup.exe aus dem Verzeichnis CD:\PCE22U3
-bestätigen Sie die Hinweise und warten Sie auf die Beendung der Installation
-nach dem Anschluss der USB-Anlage verwenden Sie eventuell die mit der USB-Anlage mitgelieferten Treiber
