Produkttyp	Subwoofer
Modell	Audiomaster SW 150
Marke	TechniSat
Abmessungen (H x B x T)	310 x 320 x 390 mm
Gewicht	13,1 kg
Stromversorgung	220-240 V~ / 50-60 Hz
Leistungsaufnahme (Betrieb)	max. 200 W
Leistungsaufnahme (Standby)	< 0,6 W
Frequenzbereich	28 - 240 Hz
Obere Grenzfrequenz	40 - 180 Hz (einstellbar via Crossover-Regler)
Verstärkerleistung	150 W Sinus, 200 W max.
Tieftöner	2 x 165 mm (Push-Push/Pull-Pull)
Eingänge	2 x Line-In (Cinch), 1 x TechniSat Wireless (5,2/5,8 GHz)
Wireless-Frequenzband	5,2 GHz: 5150-5250 MHz; 5,8 GHz: 5725-5875 MHz; max. Sendeleistung 9 dBm
Funktionen	Kabelgebundener und kabelloser Betrieb, Pairing, Lautstärkeregelung, Polarität (0°/180°), Crossover-Einstellung
Reinigung	Mit klarem Wasser oder mildem Seifenwasser; keine scharfen Reinigungsmittel
Sicherheit	CE-Kennzeichnung, bestimmungsgemäßer Gebrauch, Gerät nicht öffnen, vor Feuchtigkeit schützen
Reparatur	Nur durch autorisiertes Fachpersonal; Service-Anschrift: TechniSat Teledigital GmbH, Service-Center, Nordstr. 4a, 39418 Staßfurt
Entsorgung	Nicht im Hausmüll; gemäß Elektro- und Elektronikgerätegesetz entsorgen
Hersteller	TechniSat Digital GmbH, TechniPark, Julius-Saxler-Str. 3, D-54550 Daun/Eifel, www.technisat.de
Modellnummer	0000/9650
Garantie	24 Monate ab Kaufdatum
Lieferumfang	1 AUDIOMASTER SW 150, 1 Bedienungsanleitung, 4 Standfüße

Häufig gestellte Fragen - Audiomaster sw 150 TECHNISAT

Wie schließe ich den AUDIOMASTER SW 150 kabellos an die SONATA 1 an?

Schalten Sie den Subwoofer ein. Öffnen Sie auf der SONATA 1 das Menü Einstellungen > Toneinstellungen. Wählen Sie unter Lautsprecherkonfiguration die Option 3.1 (nur mit Subwoofer) oder 5.1 (mit Surround-Lautsprechern). Stellen Sie Subwoofer auf kabellos. Navigieren Sie zu Pairing starten und drücken Sie OK. Drücken Sie nun die Pairing-Taste am Subwoofer für ca. 1 Sekunde. Bei erfolgreichem Pairing leuchtet die Betriebs-LED grün. Bestätigen Sie die Meldung auf dem Bildschirm mit OK und speichern Sie die Einstellung mit Übernehmen.

Wie kann ich die Lautstärke des Subwoofers einstellen?

Sie haben zwei Möglichkeiten: Über das Tonmenü der SONATA 1 unter Einstellungen > Toneinstellungen > Klangeinstellungen können Sie die Subwoofer-Lautstärke regeln. Alternativ verwenden Sie den Subwoofer Level-Regler auf der Rückseite des AUDIOMASTER SW 150. Drehen Sie ihn im Uhrzeigersinn, um die Lautstärke zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Achten Sie darauf, dass der Subwoofer bei hohen Lautstärken nicht übersteuert.

Was ist die Crossover-Frequenz und wie stelle ich sie ein?

Die Crossover-Frequenz bestimmt, ab welcher Frequenz der Subwoofer die tiefen Töne übernimmt. Sie können sie mit dem Crossover-Regler auf der Rückseite des Subwoofers einstellen. Der Bereich liegt zwischen 50 Hz und LFE (Durchlass bis zur maximalen Frequenz). Drehen Sie den Regler, um die Übergangsfrequenz an Ihre Lautsprecher anzupassen.

Der Subwoofer gibt keinen Ton von sich. Was kann ich tun?

Überprüfen Sie folgende Punkte: 1. Ist der Netzschalter auf ON gestellt? 2. Ist das Netzkabel richtig eingesteckt und die Steckdose funktionsfähig? 3. Bei kabelgebundener Verbindung: Ist das Cinch-Kabel korrekt angeschlossen? 4. Bei kabelloser Verbindung: Ist das Pairing mit der SONATA 1 erfolgreich? (LED leuchtet grün). 5. Ist die Lautstärke sowohl an der Quelle als auch am Subwoofer ausreichend eingestellt?

Kann ich den Subwoofer auch ohne die SONATA 1 verwenden?

Ja, Sie können den AUDIOMASTER SW 150 auch mit anderen AV-Receivern oder Verstärkern nutzen, die über einen Subwoofer-Ausgang (SUB Out) verfügen. Schließen Sie einfach ein Cinch-Kabel (optional) an den LINE LEVEL IN-Eingang (Mono R) an. Beachten Sie die Lautsprecherkonfiguration Ihres Receivers. Der Subwoofer kann sowohl kabelgebunden als auch (mit einem kompatiblen Sender) kabellos betrieben werden.

Wie reinige ich den AUDIOMASTER SW 150?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch mit klarem Wasser. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden. Vermeiden Sie scharfe Reiniger, Spiritus, Verdünner oder Benzin, da diese die Oberfläche beschädigen können. Achten Sie darauf, dass keine Flüssigkeit in das Gehäuse eindringt. Wischen Sie nasse Stellen anschließend mit einem weichen Tuch trocken.

Der Subwoofer brummt. Woran liegt das?

Ein Brummen entsteht oft durch Masseunterschiede zwischen den angeschlossenen Geräten. Schließen Sie Subwoofer und AV-Receiver oder SONATA 1 an denselben Stromkreis an. Verwenden Sie möglichst kurze und gut abgeschirmte Cinch-Kabel. Falls Sie die kabellose Verbindung nutzen, kann ein Brummen auch durch Störquellen in der Nähe verursacht werden.

Welche Abmessungen und welches Gewicht hat der Subwoofer?

Der AUDIOMASTER SW 150 hat die Abmessungen 310 x 320 x 390 mm (H x B x T) und wiegt 13,1 kg. Stellen Sie ihn auf einen stabilen, ebenen Untergrund, am besten auf dem Fußboden, nicht in einer Raumecke, um unkontrollierte Frequenzüberhöhungen zu vermeiden.

Was bedeutet die Betriebs-LED?

Die Betriebs-LED auf der Rückseite zeigt den Status an: Rot blinkend: Der Subwoofer ist eingeschaltet, empfängt aber kein Signal. Grün leuchtend: Der Subwoofer ist mit einer Signalquelle (kabelgebunden oder kabellos) verbunden und betriebsbereit. Bei ausgeschaltetem Gerät leuchtet keine LED.

Kann ich die Phase des Subwoofers umschalten?

Ja, auf der Rückseite befindet sich ein Polarity-Wahlschalter mit den Positionen 0° und 180°. Damit können Sie die Phase des Subwoofers an die anderen Lautsprecher anpassen, um Auslöschungen zu vermeiden. Wählen Sie die Einstellung, bei der der Bass am kräftigsten und druckvollsten klingt.

BEDIENUNGSANLEITUNG Audiomaster sw 150 TECHNISAT

Subwoofer für SONATA 1

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für den AUDIOMASTER SW 150 von TechniSat entschieden haben.

Die vorliegende Bedienungsanleitung soll Ihnen helfen, die Funktionen Ihres neuen Gerätes kennenzulernen und optimal zu nutzen.

Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch des AUDIOMASTER SW 150.

Sie richtet sich an jede Person, die den Subwoofer montiert, anschließt, bedient, reinigt oder entsorgt. Bewahren Sie die Bedienungsanleitung für ein späteres Nachschlagen an einem sichern Ort auf.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie nötig gehalten.

Eine aktuelle Version der Bedienungsanleitung finden Sie auf der TechniSat Homepage www.technisat.de.

Wir wünschen Ihnen viel Freude mit Ihrem

TechniSat AUDIOMASTER SW 150!

Ihr

TechniSat Team

2 Inhaltsverzeichnis

1 Vorwort 2

2 Inhaltsverzeichnis 3

3 Bitte zuerst lesen 4

3.1 Bestimmungsgemäßer Gebrauch 4

3.2 Sicherheitshinweise 4

3.3 Betriebspausen....6

3.4 Entsorgungshinweis....7

3.5 Rechtliches 8

4 Abbildungen....9

5 AUDIOMASTER SW 150 in Betrieb nehmen....10

5.1 AUDIOMASTER anschließen....10

5.2 Netzanschluss....10

5.3 Ein-/Ausschalten....10

6 AUDIOMASTER mit der SONATA 1 verwenden .... 10

6.1 Kabelgebunden 11

6.2 Kabellos....11

6.3 Klangeinstellungen....12

6.3.1 Über die SONATA 1....12

6.3.2 Am AUDIOMASTER SW 150 12

7 Subwoofer reinigen....13

8 Fehlersuchhilfe 13

9 Technische Daten....14

10 Notizen....15

3 Bitte zuerst lesen

Bevor Sie das Gerät anschließen und in Betrieb nehmen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit und machen Sie sich mit den Sicherheitshinweisen vertraut.

Im Lieferumfang sind enthalten:

1 AUDIOMASTER SW 150,
1 Bedienungsanleitung
4 Standfüße

3.1 Bestimmungsgemäßer Gebrauch

Der AUDIOMASTER SW 150 dient zur Wiedergabe von Musik und Sprache von einem externen Wiedergabegerät. Verwenden Sie den Subwoofer ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Der Subwoofer ist zum Einsatz im privaten Bereich bestimmt.

3.2 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Bei elektrischen Geräten können funktionsbedingt Ableitströme auftreten. Diese sind, auch wenn sie durch ein leichtes „kribbeln“ wahrgenommen werden können, zulässig und ungefährlich. Um diese Ableitströme zu vermeiden, muss die Neuinstallation oder die Zusammenschaltung von netzbetriebenen Geräten (Receiver, TV-Gerät usw.) in jedem Fall im stromlosen Zustand erfolgen d.h. alle Geräte müssen vom Netz getrennt sein.

- Das Gerät darf nur in gemäßigtem Klima betrieben werden.

• Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.
• Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes. Decken Sie ggf. vorhandene Lüftungsschlitze nicht ab.
• Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf das Gerät.

- Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z. B. Vasen, darauf. Ist Wasser in das Gerät gelangt, sofort den Netzstecker ziehen und den Service verständigen.

- Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwärmen.

- Keine Gegenstände durch die Lüftungsschlitze stecken.

- Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

das Stromkabel bzw. der Netzstecker ist beschädigt

das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen

bei erheblichen Fehlfunktionen

bei starken äußeren Beschädigungen

- Betreiben Sie den Subwoofer kabellos nur an Orten, an denen drahtlose Funkübertragung gestattet ist.

- Verwenden Sie den Subwoofer nicht unbefestigt an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Der Lautsprecher könnte um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.

• Stellen Sie den Subwoofer so auf, dass er nicht unbeabsichtigt umgestoßen werden kann und die Kabel keine Stolperfallen bilden.
• Platzieren Sie den Subwoofer ausschließlich auf dem Fußboden.
• Falls Sie Untergestelle oder Standfüße verwenden möchten, verwenden Sie nur solche, die vom Hersteller empfohlen werden.

Achtung:

Dauerhaftes Hören mit hoher Lautstärke kann zu Gehörschäden führen.

• Beugen Sie Gesundheitsschäden vor und vermeiden Sie das Hören bei hoher Lautstärke über einen langen Zeitraum.
• Halten Sie bei hohen Lautstärken immer einen gewissen Abstand zum AUDIOMASTER und nie Ihre Ohren direkt an die Lautsprecher.
• Wenn die Audioquelle auf volle Lautstärke eingestellt ist, kann ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere. Stellen Sie den Lautstärkeregler Ihres Signalquellgeräts vor dem Einschalten auf einen niedrigen Pegel ein.

Achtung:

Dieses Produkt enthält magnetische Materialien.

• Bringen Sie keine magnetisch empfindlichen Gegenstände (z.B. Kreditkarten usw.) in die Nähe der Lautsprecher.
• Erkundigen Sie sich ggf. bei Ihrem Arzt nach Auswirkungen auf Implantate wie Herzschrittmacher oder Defibrilatoren.

Hinweis:

Die Gummifüße können zu Verfärbungen auf empfindlichen Flächen führen.

- Auf Parket, lackiertem Holz und ähnlichen Oberflächen sollten Sie Filzgleiter unter die Gummifüße des Lautsprechers kleben oder Decken bzw. kleine Teppiche darunter legen. So vermeiden Sie langfristig Verfärbungen des Untergrunds.

3.3 Betriebspausen

Während eines Gewitters oder bei längeren Betriebspausen (z. B. Urlaub) sollte das Gerät vom Netz getrennt werden. Bevor Sie das Gerät vom Netz trennen, sollten Sie es zunächst mit dem Netzschalter ausschalten.

3.4 Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

- Halten Sie das Verpackungsmaterial von Kleinkindern fern, Erstickungsgefahr!

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/18.

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat und AUDIOMASTER SW 150 sind eingetragene Warenzeichen der

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Str. 3

D-54550 Daun/Eifel

www.technisat.de

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.

Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf.

Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des

Produktes.

Die Garantiebedingungen finden Sie am Ende dieses Dokumentes.

Hinweis!

Für Fragen und Informationen oder wenn es

mit diesem Gerät zu einem Problem kommt,

ist unsere Technische Hotline

Mo. - Fr. 8:00 - 20:00 unter Tel.:

03925/9220 1800 erreichbar.

Achtung!

Für eine eventuell erforderliche Einsendung des Gerätes

verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Teledigital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Konformitätserklärung

Hiermit erklärt TechniSat, dass der Funkanlagentyp AUDIOMASTER SW 150 der

Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung

ist unter den folgenden Internetadressen verfügbar:

http://konf.tsat.de/?ID=22193

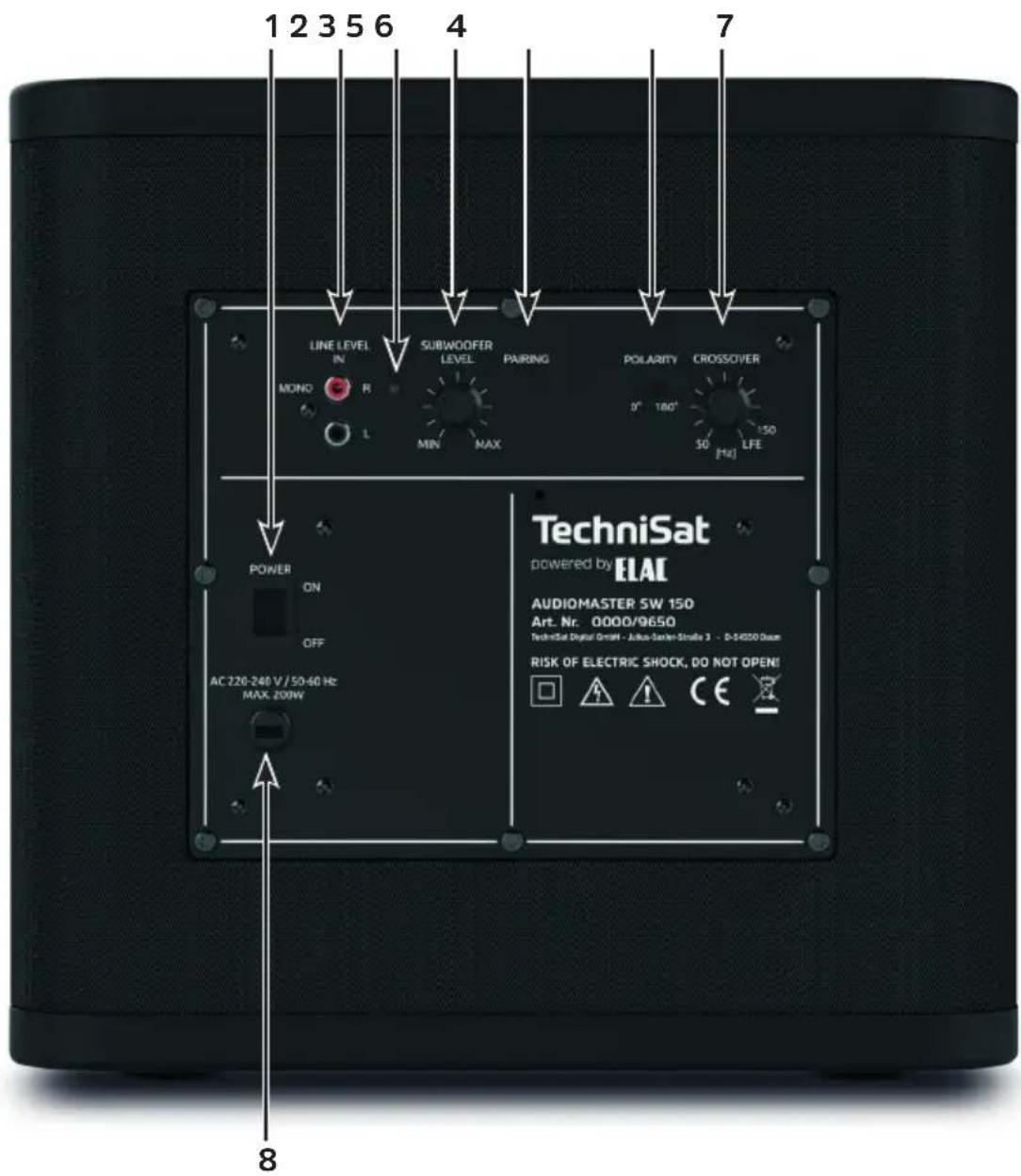

1 Netzschalter (Gerät Ein-/Ausschalten)
2 Line-In (Cinch-Eingang)
3 Betriebs-LED
4 Subwoofer-Level (Subwoofer-Lautstärke)
5 Pairing-Taste (Subwoofer mit einer SONATA 1 verbinden)
6 Polarität (Phase umschalten)
7 Crossover Frequenz (Klang regulieren)
8 Netzkabel

5 AUDIOMASTER SW 150 in Betrieb nehmen

Den AUDIOMASTER SW 150 sollten Sie möglichst in der Nähe des Fernsehers auf dem Fußboden platzieren. Sie können ihn aber auch an einem anderen Platz im Raum aufstellen, da die tiefen Töne vom menschlichen Ohr nicht geortet werden können.

Positionieren Sie ihn jedoch nicht in einer Raumecke, da es hierbei zu unkontrollierbaren Frequenzüberhöhungen kommen kann.

Hinweise zum Aufstellungsort

Wählen Sie einen stabilen, ebenen Untergrund.
Sorgen Sie für eine trockene, staubfreie Umgebung.
Vermeiden Sie die Nähe von Wärmequellen und direkte Sonneneinstrahlung.
Verlegen Sie die Anschlusskabel so, dass sie keine Stolperfallen bilden und dass Sie leicht das Gerät vom Netz trennen können.
Stellen Sie keine schweren Gegenstände auf die Kabel oder die Geräte.
Benutzen Sie die Gummifüße, wenn Sie den Subwoofer auf einer festen Unterlage stellen.

5.1 AUDIOMASTER anschließen

Sie können den AUDIOMASTER SW 150 über die Buchse LINE LEVEL IN (2) mit einem Cinch-Kabel (Optional erhältlich) an Ihren AV-Receiver mit SUB-Out-Anschluss anschließen, oder die Verbindung kabellos mit einer SONATA 1 herstellen.

Hat Ihr AV-Receiver nur einen SUB-Out-Kanal, schließen Sie das Cinch-Kabel bitte mit der mit MONO (R) bezeichneten Cinch-Buchse an.

5.2 Netzanschluss

Stellen Sie sicher, dass der Netzschalter (1) auf der OFF-Position steht, bevor Sie den Subwoofer mit dem Stromnetz verbinden.
Stecken Sie den Netzstecker (8) in eine Netzsteckdose (220-240 V \~/50-60 Hz).

Betreiben Sie den Subwoofer nicht mit einer anderen Netzspannung. Dies könnte zu Gerätedefekten führen.

5.3 Ein-/Ausschalten

Schalten Sie den AUDIOMASTER ein, indem Sie den Netzschalter (1) auf die ON-Position stellen.
Die Betriebs-LED blinkt nun rot, wenn kein Signal empfangen wird.

6 AUDIOMASTER mit der SONATA 1 verwenden

Sie können den AUDIOMASTER SW 150 mit einer SONATA 1 von TechniSat verwenden. Sie haben die Möglichkeit, den Subwoofer entweder kabelgebunden oder kabellos an der SONATA 1 zu betreiben.

6.1 Kabelgebunden

Verbinden Sie ein Ende eines Cinch-Kabels (nicht im Lieferumfang enthalten) wie unter Punkt 5.1 beschrieben, mit dem Cinch-Eingang LINE LEVEL-IN Mono (R).
Verbinden Sie das andere Ende des Cinch-Kabels mit der mit SUB OUT beschrifteten Buchse auf der Rückseite der SONATA 1.

Beachten Sie hierzu auch die Hinweise in der Bedienungsanleitung der SONATA 1.

Öffnen Sie das Hauptmenü der SONATA 1 und navigieren Sie in das Untermenü Einstellungen > Toneinstellungen.

Betreiben Sie nur die SONATA 1 mit dem AUDIOMASTER SW 150, wählen Sie unter [Lautsprecherkonfiguration] den Eintrag [3.1]. Verwenden Sie gleichzeitig die Surroundlautsprecher, wählen Sie [5.1].

Wählen Sie anschließend unter [Subwoofer] den Eintrag [kabelgebunden].

Drücken Sie die Taste ZURÜCK und anschließen die grüne Funktionstaste Übernehmen, um die Einstellung zu speichern.

6.2 Kabellos

Schalten Sie den Subwoofer ein.

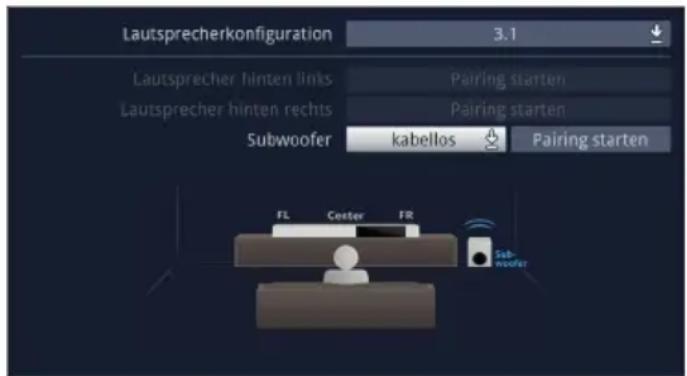

Öffnen Sie das Hauptmenü der SONATA 1 und navigieren Sie in das Untermenü Einstellungen > Toneinstellungen.
Betreiben Sie nur die SONATA 1 mit dem AUDIOMASTER SW 150, wählen Sie unter [Lautsprecherkonfiguration] den Eintrag [3.1]. Verwenden Sie gleichzeitig die Surroundlautsprecher, wählen Sie [5.1].
Wählen Sie anschließend unter [Subwoofer] den Eintrag [kabellos].

Navigieren Sie in das Feld [Pairing starten] und drücken Sie die Taste OK.

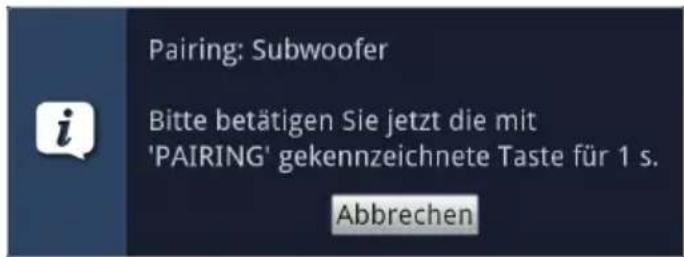

Sie werden nun aufgefordert, das Pairing am Subwoofer zu bestätigen. Drücken Sie hierzu die Taste Pairing (5) am Subwoofer für ca. 1 Sekunde.

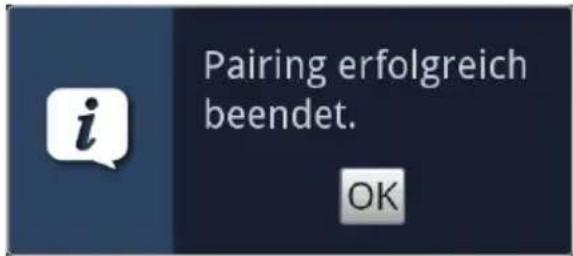

Ist das Pairing erfolgreich, erfolgt eine entsprechende Hinweismeldung am Bildschirm, die Sie mit OK bestätigen. Die Betriebs LED leuchtet grün.

Drücken Sie die Taste ZURÜCK und anschließend die grüne Funktionstaste Übernehmen, um die Einstellung zu speichern. Der Subwoofer ist nun Kabellos mit der SONATA 1 verbunden.

6.3 Klangeinstellungen

Der Klang des AUDIOMASTER SW 150 kann sowohl im Tonmenü der SONATA 1 angepasst werden, als auch am Subwoofer.

6.3.1 Über die SONATA 1

Öffnen Sie das Hauptmenü > Einstellungen > Toneinstellungen > Klangeinstellungen.

Hier können Sie nun den Bass (Tiefen) und die Subwoofer-Lautstärkeanpassung regeln.

Benutzen Sie den Equalizer, um die Frequenzen gezielt anzuheben oder abzusenken.

Achten Sie darauf, dass der Subwoofer bei hohen Lautstärken nicht übersteuert. Regeln Sie in diesem Fall die Subwooferlautstärke im Menü oder am Gerät herunter.

6.3.2 Am AUDIOMASTER SW 150

Verwenden Sie den Subwoofer Level-Regler (4), um die Subwoofer-Lautstärke zu regeln.

Benutzen Sie den Crossover-Regler (7), um die Frequenz des Subwoofers anzupassen.

Die Polarität des Signals kann mit dem Polarity-Wahlschalter (6) gewählt werden.

Achten Sie darauf, dass der Subwoofer bei hohen Lautstärken nicht übersteuert. Regeln Sie in diesem Fall die Subwooferlautstärke im Menü oder am Gerät herunter.

7 Subwoofer reinigen

• Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.
• Verwenden Sie auf keinen Fall scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches. Solche Reinigungsmittel können die empfindliche Gehäuseoberfläche beschädigen.

  Entfernen Sie Staub oder leichte Verschmutzungen am besten mit einem trockenen Tuch.
  Reiben Sie stärkere Verschmutzung mit einem leicht angefeuchteten Tuch ab. Sorgen Sie dafür, dass keine Flüssigkeit in das Gehäuse eindringt.
  Wischen Sie die feuchten Flächen anschließend mit einem weichen Tuch trocken.

8 Fehlersuchhilfe

Der Subwoofer arbeitet nicht.	Subwoofer mit dem Netzschalter (1) einschalten. Netzkabel und Steckdose prüfen.
Der Subwoofer brummt. Subwoofer und AV-Receiver/SONATA 1 an denselben Stromkreis anschließen.
Der Subwoofer ist zu leise.	Überprüfen Sie die Subwoofer-Lautstärkeeinstellung im Tonmenü der SONATA 1 und auf der Rückseite des AUDIOMASTER.
Bei Betrieb über Kabelverbindung ist die Wiedergabe verrauscht.	Benutzen Sie ein möglichst kurzes, gut abgeschirmtes Cinch-Kabel, oder verwenden Sie die Wireless-Verbindung.
Bei Wireless-Verbindung: Die Übertragung ist gestört.	Verändern Sie die Standorte der eventuell störenden Geräte.

9 Technische Daten

Stromversorgung 220-240 V~ / 50-60 Hz
Leistungsaufnahme Betrieb: Max. 200 W	Standby: < 0,6 W
Eingänge 2 x Line-In (Cinch) 10 kOhm	1x TechniSat Wireless
Funkmodul 5,2 GHz: 5150 - 5250 MHz	5,8 GHz: 5725 - 5875 MHzmax. Sendeleistung: 9 dBm
Übertragungsbereich 28 - 240 Hz
Obere Grenzfrequenz 40 - 180 Hz
Max. Verstärkerleistung 150 W Sinus, 200	W max.
Tieftöner 2 x 165 mm (Push-Push/Pull-Pull)
Eingangsempfindlichkeit 2 x 130 mV (Cinch)
Gewicht 13.1 kg
Abmessungen H x B x T 310 x 320 x 390	mm

10 Notizen

NEU

InfoDesk

DIE BEDIENUNGSANLEITUNG BEQUEM DIGITAL AUF IHREM TABLET ODER SMARTPHONE LESEN UND ARCHIVIEREN

Jetzt mit der neuen InfoDesk App von TechniSat

Bedienungs- arleitungen

Kataloge/Prospekte

Informative Videos

Jetzt kostenfrei herunterladen
(einfach QR-Code scannen und herunterladen)

Kostenfrei verfügbar für Android-Geräte

JCTZT M AppStock

JET2T BEI Google play

Erhällich im App Store

5005
