BEDIENUNGSANLEITUNG M-450 ST Lab

VGA to HDMI Converter

User Manual

Ver. 1.00

All brand names and trademarks are properties of their respective owners.

Features and Specification

  • Converts VGA signal and analog audio (L/R) into HDMI
    ● Supports resolution up to 1080p
  • HDMI 1.3 compatible
  • Easy installation
  • Metal case

Package Contents

● One VGA to HDMI Converter
● One Power Adapter
● One User Manual
- Mounting ears (optional)

Note: Contents may vary depending on country/market.

Hardware Layout

ST Lab M-450 - Hardware Layout - 1

text_image VGA IN ① L Audio in ② Audio Input (L/R)

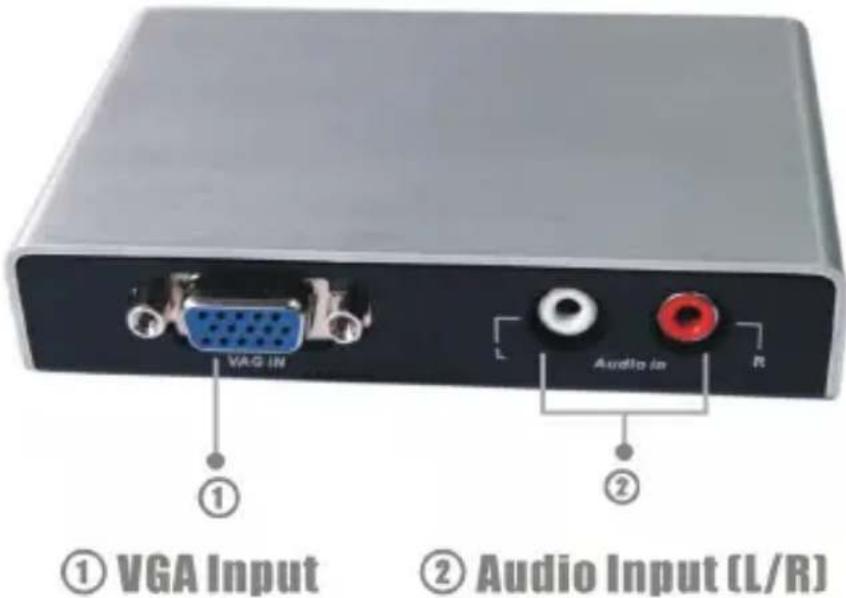

Figure 1. Front Panel Layout

ST Lab M-450 - Hardware Layout - 2

text_image ① HDMI Link LED ③ Power LED Link HDMI Out Power db ② HDMI Output ③ Power Jack

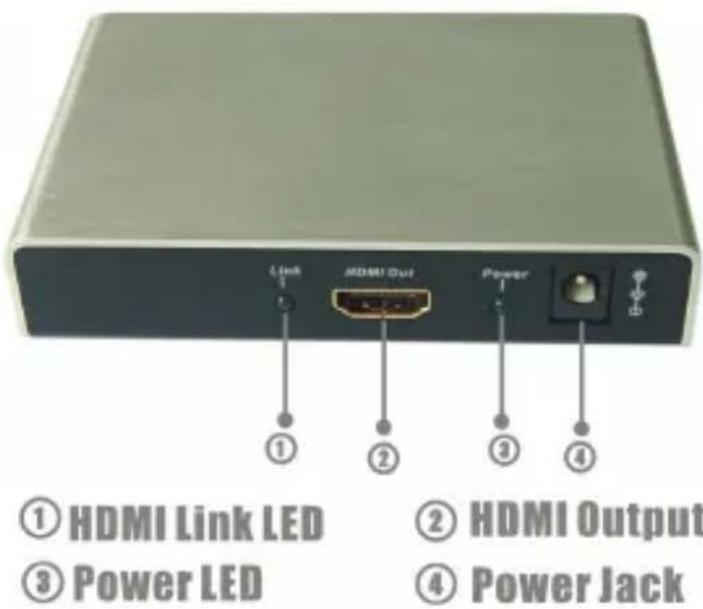

Figure 2. Rear Panel Layout

Hardware Installation

  1. Connect VGA output of PC to VGA input of converter.
  2. Connect analog audio output of PC to audio (L/R) inputs of converter.
  3. Connect to HDMI TV to the HDMI output connector.
  4. Plug the power adapter into the power jack of the HDMI converter, then plug the power adapter into a reliable power source.

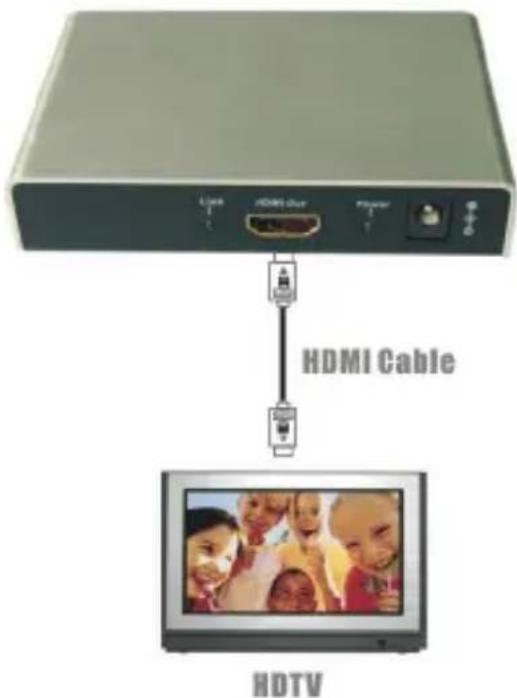

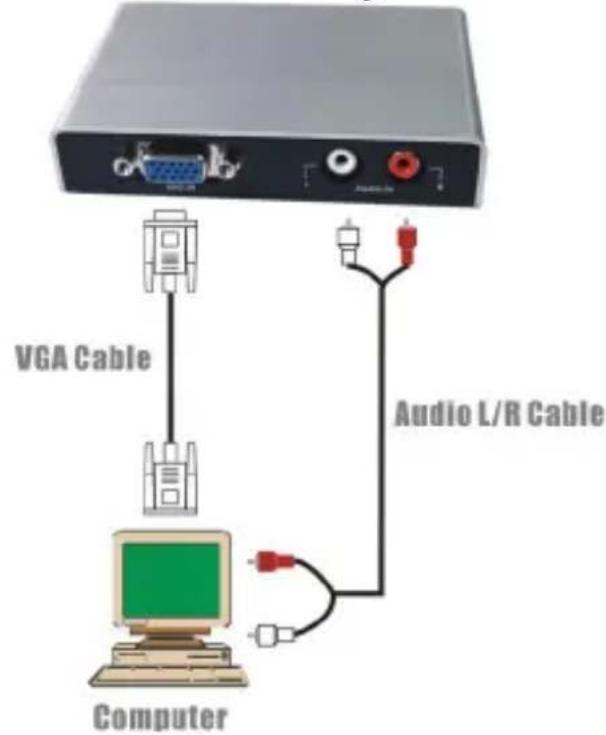

Connection Diagram
ST Lab M-450 - Hardware Installation - 1

text_image VGA Cable Computer Audio L/R Cable

ST Lab M-450 - Hardware Installation - 2

text_image HDMI Cable HDTV

Resolution Support

VGA 640x480 @ 60Hz VGA 640x480 @ 72Hz
VGA 640x480 @ 75Hz VGA 640x480 @ 85Hz
SVGA 800x600 @ 56Hz SVGA 800x600 @ 60Hz
SVGA 800x600 @ 72Hz SVGA 800x600 @ 75Hz
SVGA 800x600 @ 85Hz XGA1024x768 @ 60Hz
XGA1024x768 @ 70Hz XGA1024x768 @ 75Hz
XGA1024x768 @ 80Hz XGA1024x768 @ 85Hz
SXVGA1280x1024 @ 60Hz SXVGA1280x1024 @ 75Hz
