BEDIENUNGSANLEITUNG Chanzy S8230 Solid

Vielen Dank für den Kauf dieses Blockhauses.

Bitte wenden Sie sich bei eventuellen Beschädigungen oder Problemen an den Händler, bei dem Sie ihr Blockhaus gekauft haben, und nehmen Sie die beschädigten Teile (oder en Foto davon) sowie das SAV-Dokument, das Sie im Montageplan finden, mit, sodass ihr Händler das Problem untersuchen kann. Bitte denken Sie auch an unten stehenden Barcode (beginnend mit PO). Nehmen Sie diesen ebenfalls mit oder geben Sie ihn an der dafür vorgesehenen Steile auf dem SAV-Dokument an. Oben genannte Informationen und Dokumente sind für die Bearbeitung Ihrer Beschwerde notwendig.

AANDACHT/ATTENTION/ATTENTION/ATENCIÓN/ATENCAÑO/ATTENZIONE/POZOR

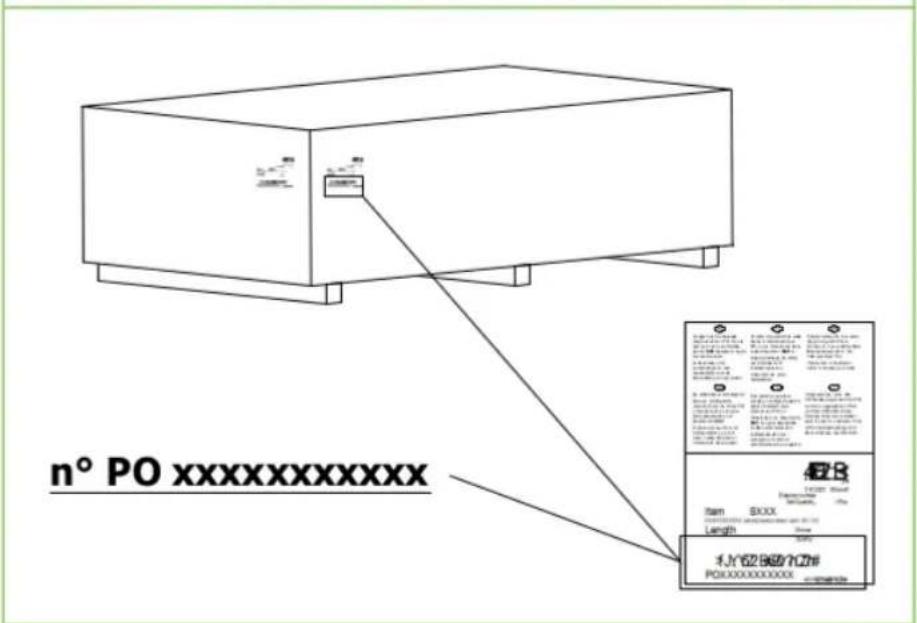

n° PO xxxxxxxxxxxxxx 1.1.02.007/02/06 POXXXXXXXXXX

Wichtige informationen und Hinweise

Allgemeine Hinweise:

• Um Verletzungen durch eventuelle Holzsplitter zu vermeiden, tragen Sie bitte während der Montage entsprechende Schutzhandschuhe.
• Der Dachbelag darf nur über eine standfeste Leiter aufgebracht werden. Das Dach darf nicht betreten werden, da die Konstruktion für eine Gesamtbelastung (Schnee, Wind, etc.) ausgelegt ist und nicht für eine Punktbelastung.
• Beachten Sie bei der Arbeit mit dem Holzschutzmittel, die Sicherheit- und Verarbeitungshinweise des Herstellers.
• Achten Sie bei der Standortwahl darauf, daß das Produkt nicht extremen Witterungsbedingungen (Gebiete mit starkem Schneefall oder Wind) ausgesetzt ist, gegebenenfalls sollten Sie das Produkt zusätzlich sichern.

Planung:

Es ist wichtig, diese Montageanleitung vollständig durchzulesen, bevor Sie mit dem Aufbau Ihres Produkt beginnen. So vermeiden Sie Probleme und unnötigen Zeitverlust. Das Produkt wurde mehrfach kontrolliert, prüfen Sie dennoch vor dem Aufbau den Bausatz auf Vollständigkeit, spätestens 10 Tage nach Lieferung.

Fundament:

Verwenden Sie beim Erstellen Ihres Fundamentes größte Sorgfalt. Fertigen Sie das Fundament so, daß die Oberkante ca. 5 cm über die Bodenfläche hinausragt. Das Fundament muss absolut in der Waage und entwässert sein, damit alle Auflagehölzer plan aufliegen. Damit der direkte Kontakt der Auflagehölzer zum Erdboden/Fundament vermieden wird, schneiden Sie Bitumen-/Mauersperrbahnen (gehören nicht zum Lieferumfang) in Streifen und legen Sie diese unter die Auflagehölzer. Wir machen folgende Fundamentvorschläge:

• Streifenfundament
• geschüttetes Betonfundament

Wichtige informationen und Hinweise

Holzschutz für unbehandelte Nadelhölzer im Außenbereich beraten und beachten Sie die Verarbeitungshinweise des Farbenherstellers. Wiederholungsanstriche sollten je nach Abwitterung vorgenommen werden. Durch einen ausreichenden Holzschutz beeinflussen Sie im wesentlichen die Lebensdauer Ihres Gartenhauses.

Holzqualität /Reklamation:

Das von Ihnen gekaufte Produkt ist aus bestem Fichtenholz hergestellt. Holz ist ein Naturprodukt und jedes Holzteil hat eine eigene Farbgebung und arbeitet unterschiedlich. Holz sieht nie gleich aus, daß macht dieses Material so beliebt. Wenn es trotz unserer sorgfältigen Werkskontrolle zu Reklamationen kommen sollte, geben Sie Ihrem Fachhändler folgende Unterlagen und Informationen:

• Kotrollnummer (POxxxxxxxxxxxx)
• Welche Bauteile reklamiert werden (Pos.Nr und Anzahl)
• Reklamationsgrund, ggf. durch Bilder ergänzen
• Lieferanschrift für die Ersatzteillieferung
• Ihre Telefonnummer, für evtl. Rückfragen

Ansprüche auf Gewährleistung beschränken sich auf den Austausch von fehlerhaftem Material. Alle weiteren Ansprüche sind ausgeschlossen! Bereits verarbeitetes Material ist vom Umtausch ausgeschlossen!

Abweichungen die keinen Reklamationsgrund darstellen:

• Äste die mit dem Holz fest verwachsen sind.
• Holzverfärbungen, ohne das dadurch die Lebensdauer beeinflusst wird.
• Risse /Trockenrisse die nicht durchgehend sind und nicht die Konstruktion beeinflussen.
• Längsverleimte (Keilverzinkung) Bretter sind an-teilmäßigerlaubt und liegen in der Norm
• Verdrehungen des Holzes vorausgesetzt es läßt sich noch verarbeiten.
• An den nicht sichtbaren Seiten von Dach- und Fußbodenbrettern können die Bretter ungehobelt sein bzw. Baumkante enthalten.

Vielen Dank für den Kauf dieses Blockhauses.

Bitte wenden Sie sich bei eventuellen Beschädigungen oder Problemen an den Händler, bei dem Sie Ihr Blockhaus gekauft haben, und nehmen Sie die beschädigten Teile (oder ein Foto davon) sowie das SAV-Dokument, das Sie im Montageplan finden, mit, sodass ihr Händler das Problem untersuchen kann.

Bitte denken Sie auch an unten stehenden Barcode (beginnend mit PO). Nehmen Sie diesen ebenfalls mit oder geben Sie ihn an der dafür vorgesehenen Stelle auf dem SAV-Dokument an.

Oben genannte Informationen und Dokumente sind für die Bearbeitung Ihrer Beschwerde notwendig.

Nachfolgend noch einige Anmerkungen:

PFLEGE

Wenn Sie Ihr Bockhaus aufgebaut haben, müssen Sie ein leuchtigkeitsregulierendes Mittel auf Wasserbasis auftragen. Mehrmaliges Auftragen verlängert die Lebensdauer Ihres Blockhauses.

Denken Sie auch daran, das Schloss und die Scharriere einmal pro Jahr zu den.

Kontrollieren Sie schließlich regelmäßig, ob die Bedadung noch immer gut befestigt ist.

HOLZ LEBT:

Bei trockenem Wetter schrumpft das Holz, wodurch Spalton zwischen den Brottem entstehen können. Diese sind jedoch nicht bleibend, denn bei nassem Wetter nimmt das Holz seine ursprüngliche Form weder an. Aus diesem Grund sollten lose Bretter des Gartenhäuschens nicht in warmen Räumen aufbewahrt werden. Holz ist und bleibt ein Naturprodukt, bei dem Abweichungen außreten können.

WELCHE ABWEICHUNGEN SIND ZULÄSSEG?

- Knoten, die im Holz eingewachsen sind

- Ausfallende Knoten mit einem maximalen

SAV / SAV / ASS / SAV / SAV / SAV				SOLID
Ref.				Index	#
	V1	S8230-V1		1
	V2	S8230-V2		1
	V3	S8230-V3		1
	L1	WW022x030-4FA-000-0-	2600	2
	L2	WW022x030-4FA-000-0-	1300	2
	L3	WW022x030-4FA-000-0-	400	2
	A1	WW028x149-2IF-TS0-0-	2460	14
	A2	WW028x149-2IF-TS0-0-	2480	14
	A3	WW028x149-2IF-TS0-0-	1240	6
	A4	WW028x149-2IF-000-0-	1250	6
	A5	WW028x149-2IF-TS0-0-	420	13
	A6	WW028x149-2IF-TS0-0-	420	13
	A7	WW028x149-1IF-TS2-0-	415	8
	A8	WW028x149-1IF-TS1-0-	448	8
	A9	WW028x149-1IF-TS2-0-	438	8
	A10	WW028x149-1IF-TS1-0-	415	8
	A11	WW028x149-1IF-TS2-0-	1735	1
	A12	WW028x149-TPP-000-0-	2860	1
	A13	WW028x141-PRF-000-0-	2460	1
	A14	WW028x149-TPP-000-0-	2470	1
	A15	WW028x149-TPP-000-0-	2860	1
	A16	WW028x149-TPP-000-0-	1725	1
	M	WW016x095-PLA-000-0-	2875	16

SAV / SAV / ASS / SAV / SAV / SAV					SOLID
Ref.			L	Index	#
	O	Roofing 8.8 m		1
		S8092-M-28		1
		WHITE_PLEXI_485X635
		S8092-M-K-28		1
		ALU20X60X786		1
	Q	S8079		2
		WHITE_PLEXI_1028X319
		40x40x40 #2		2
		S80201		1
	P1	S8230-P1	2100	1
	P2	S8230-P2	2100	1
	P3	S8230-P3	2234	1
	P4	S8230-P4	2160	1
	P5	S8230-P5	2160	1
		M6x40 (20)
		M6 (20)

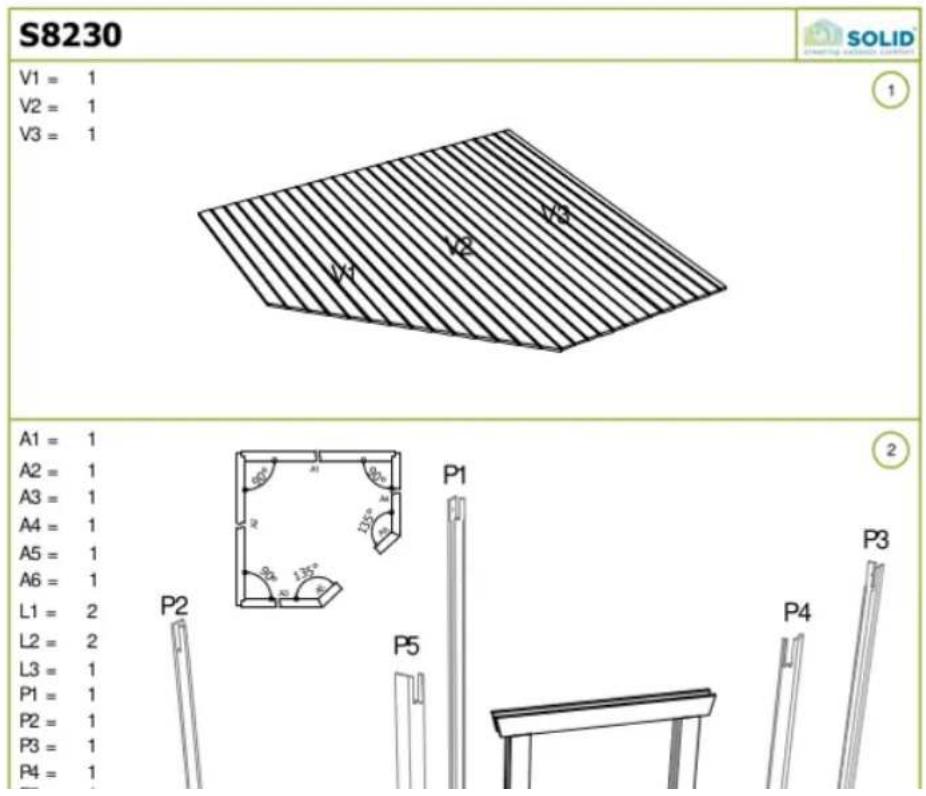

SOLID

V1 = 1

V2 = 1

V3 = 1

1

A1 = 1

A2 = 1

A3 = 1

A4 = 1

A5 = 1

A6 = 1

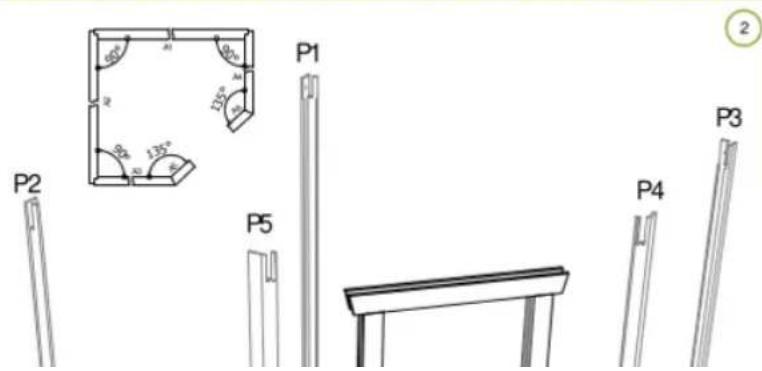

L1 = 2

L2 = 2

L3 = 1

P1 = 1

P2 = 1

P3 = 1

P4 = 1

2

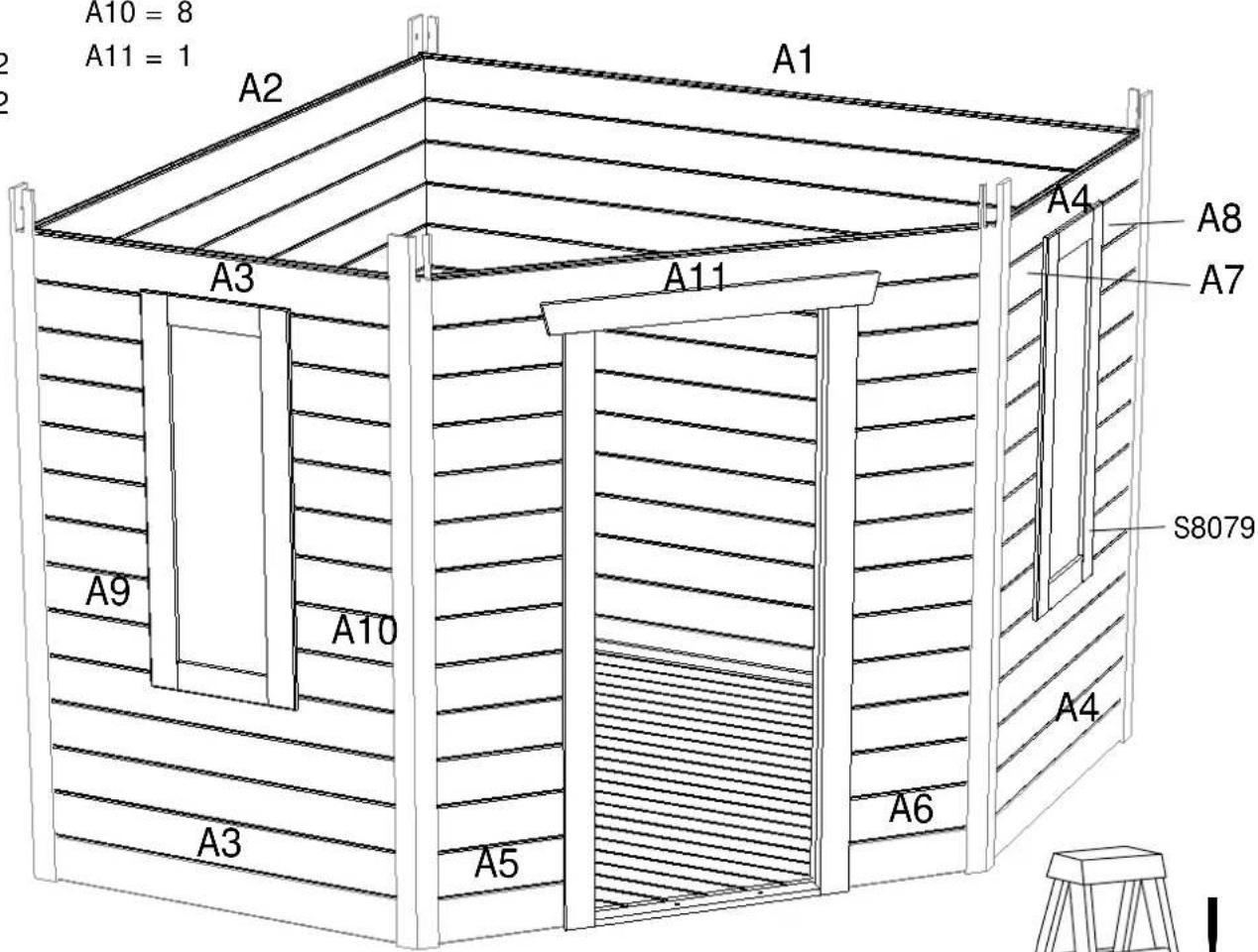

S8230

A1 = 13

A7 = 8

S8079 #2

A2 = 13

A8 = 8

A3 = 5

A9 = 8

A4 = 5

A10 = 8

A5 = 12

A11 = 1

A6 = 12
