Produkttyp	Breitbild-LCD-Fernseher
Marke	Panasonic
Modell	TX-32LE7FSA
Bildschirmdiagonale	80 cm (32 Zoll)
Bildformat	16:9
Auflösung	1.366 × 768 Pixel
Audioausgang	2 × 8 W RMS
Stromversorgung	220–240 V ~, 50 Hz
Leistungsaufnahme (Betrieb)	121 W
Leistungsaufnahme (Standby)	1 W
Abmessungen (mit Standfuß)	791 × 615 × 239 mm (B×H×T)
Abmessungen (ohne Standfuß)	791 × 563 × 107 mm (B×H×T)
Gewicht (netto)	16 kg
Empfangssysteme	PAL, SECAM, NTSC (nur AV)
Anschlüsse	2× SCART, Component, HDMI, AV3 (Video/S-Video/Audio), Kopfhörer
Besondere Funktionen	Q-Link, VIERA Link, Videotext, automatische Sendereinstellung
Lieferumfang	Fernbedienung, 2× Batterien R6, Bedienungsanleitung, Garantiekarte
Reinigungshinweise	Bildschirm mit weichem Tuch, Gehäuse mit feuchtem Tuch
Sicherheitshinweise	Netzstecker vor Reinigung ziehen, Flüssigkeiten fernhalten
Hersteller	Panasonic AVC Networks Czech, s. r. o.

Häufig gestellte Fragen - Viera TX-32LE7FSA PANASONIC

Wie schalte ich den Fernseher ein?

Drücken Sie den Netzschalter an der Vorderseite des Fernsehers (ca. 1 Sekunde lang), um ihn einzuschalten. Danach können Sie die Fernbedienung verwenden, um zwischen Betriebs- und Bereitschaftsmodus zu wechseln.

Wie kann ich die Sender automatisch einstellen?

Rufen Sie das Menü mit der MENU-Taste auf, wählen Sie Installation und dann ATP (Automatische Sendersuche). Wählen Sie Ihr Land und starten Sie die Suche. Die gefundenen Sender werden automatisch gespeichert und sortiert.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob der Netzstecker eingesteckt und der Netzschalter eingeschaltet ist. Stellen Sie sicher, dass die Antenne richtig angeschlossen ist. Drücken Sie die TV/AV-Taste, um den richtigen Eingangsmodus zu wählen.

Wie schließe ich externe Geräte an?

Verwenden Sie die entsprechenden Anschlüsse: SCART für Videorecorder/DVD, HDMI für digitale Geräte, AV3 für Camcorder oder Spielekonsolen. Lesen Sie die Bedienungsanleitung für weitere Details.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Überprüfen Sie, ob die Batterien korrekt eingelegt sind (Polarität beachten). Ersetzen Sie die Batterien durch neue R6 (UM3) Batterien. Achten Sie darauf, dass der Fernseher eingeschaltet ist und kein Hindernis die Infrarotverbindung blockiert.

Wie stelle ich die Bildqualität ein?

Drücken Sie MENU, wählen Sie Bildeinstellung. Hier können Sie Bildmodus (Dynamik, Normal, Kino), Helligkeit, Kontrast, Farbe und Bildschärfe anpassen. Speichern Sie die Einstellungen mit der grünen Taste.

Wie benutze ich die Videotext-Funktion?

Drücken Sie die TEXT-Taste auf der Fernbedienung. Der Index wird angezeigt. Wählen Sie Seiten mit den Zahlentasten oder den farbigen Tasten für FLOF/TOP-Modus. Mit der HOLD-Taste können Sie eine Seite anhalten.

Was bedeutet die Q-Link-Funktion?

Q-Link ermöglicht die Kommunikation zwischen dem Fernseher und einem angeschlossenen Videorecorder/DVD-Recorder über ein vollständig verdrahtetes SCART-Kabel. Funktionen wie Direkte TV-Aufzeichnung, automatischer Wiedergabestart und Herunterladen von Senderdaten werden unterstützt.

Wie reinige ich den Bildschirm richtig?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch für die tägliche Reinigung. Bei hartnäckigen Flecken befeuchten Sie das Tuch mit sauberem Wasser oder neutraler Reinigungslösung und wischen Sie vorsichtig. Reiben Sie anschließend trocken nach.

Wo finde ich die Seriennummer?

Die Modellnummer und die Seriennummer befinden sich auf der Rückseite des Geräts. Notieren Sie diese für Garantiezwecke und bewahren Sie die Bedienungsanleitung zusammen mit dem Kaufbeleg auf.

BEDIENUNGSANLEITUNG Viera TX-32LE7FSA PANASONIC

Bedienungsanleitung Breitbild-LCD-Fernseher

Modell-Nr. TX-26LE7F/SA TX-32LE7F/SA

VIERA

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0518A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

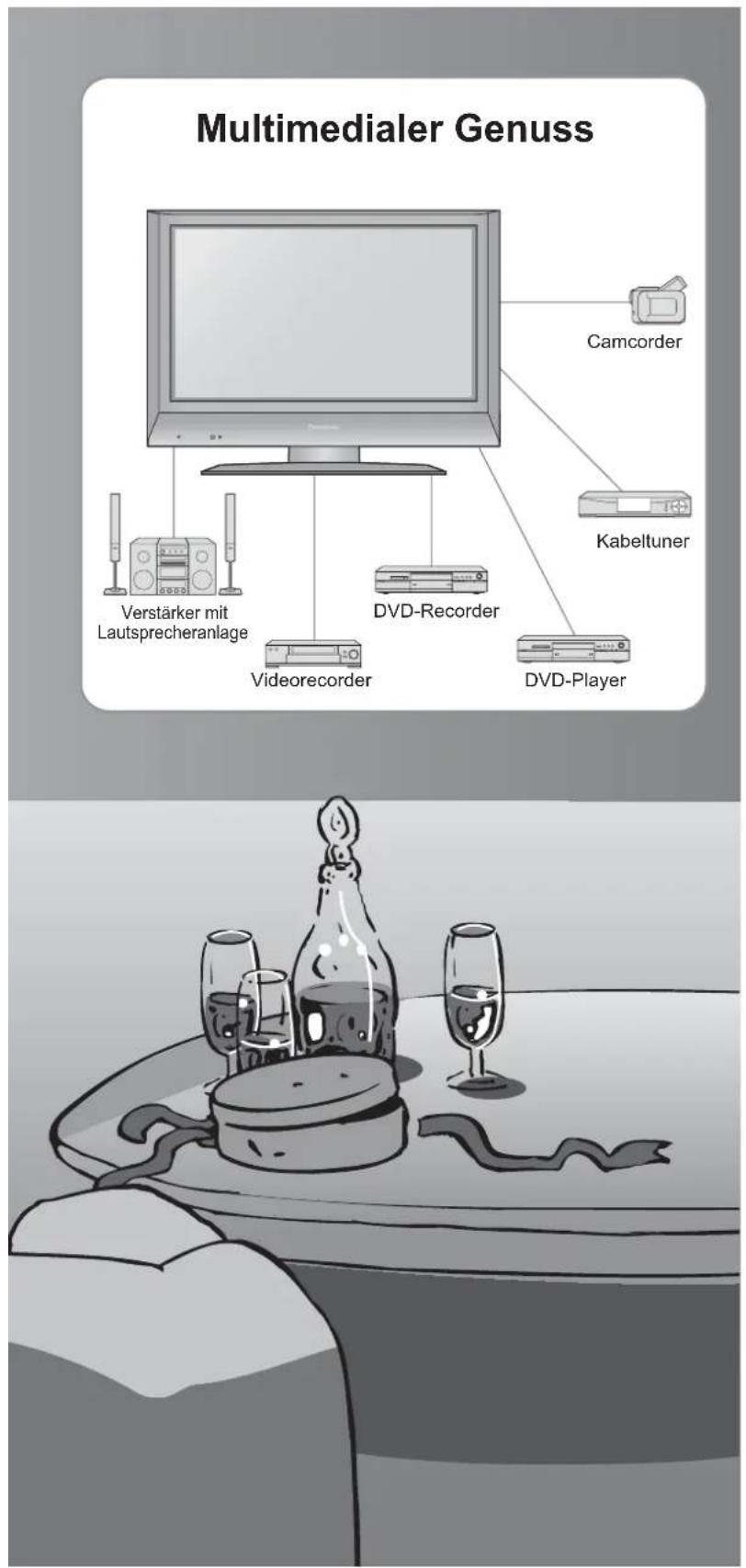

Multimedialer Genuss Camcorder Kabeltuner Verstärker mit Lautsprecheranlage Videorecorder DVD-Recorder DVD-Player

Inhalt

Bitte unbedingt lesen

Sicherheitsmaßnahmen 4
(Warnung / Vorsicht)
Hinweise 5
Pfl ege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6
●Anordnung der Bedienelemente 7
●Anschlüsse 8
●Automatische Einrichtung · 9

Einsatz des Fernsehers Grundlegende Funktionen

Betrachten von Fernsehprogrammen ……10
Betrachten von Videos und DVDs 11
Betrachten von Videotext 12

Weiterführende Funktionen

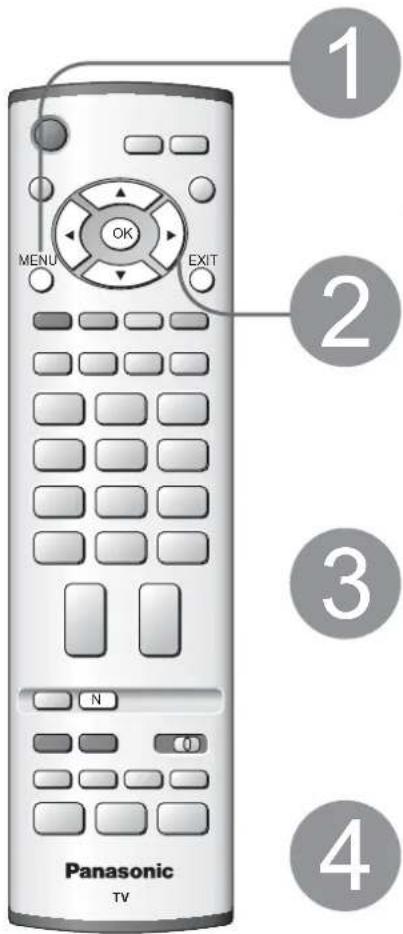

Gebrauch der Menüfunktionen……14 (Bild, Klangqualität usw.)
- Ändern und Einstellen von Kanälen ……16
Zusatzgeräte 18

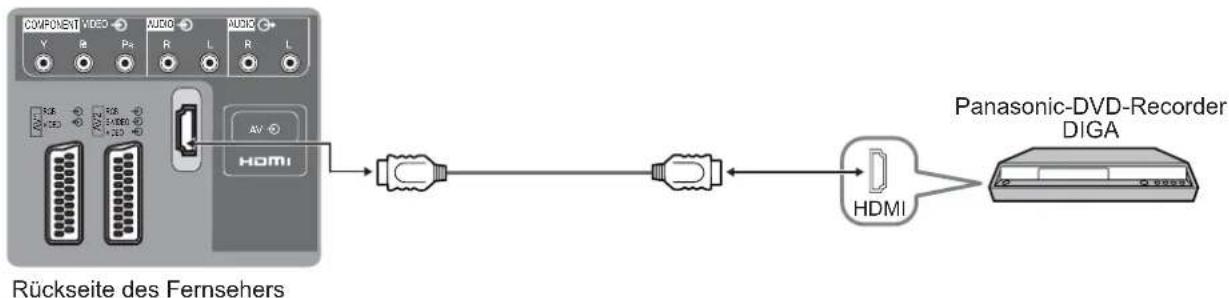

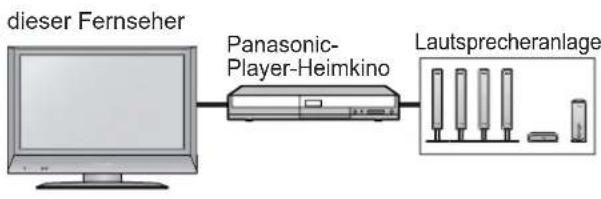

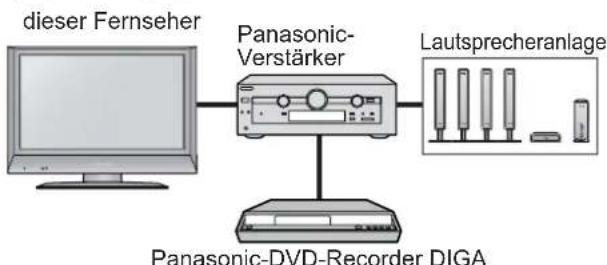

(Q-Link / VIERA Link / Anschlüsse)

Häufi g gestellte Fragen usw.

Technische Informationen 24
● Häufi g gestellte Fragen 27
Lizenzinformationen 29
Technische Daten 29

Sicherheitsmaßnahmen

Warnungen und Vorsichtsmassnahmen

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
• Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird! (z.B. ungewöhnlicher Geruch, Rauch)

220-240 V Wechselstrom, 50 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befin den sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Fremdgegenstände aus dem Geräteinneren fernhalten

Das Eindringen der Gegenstände durch Lüftungsöffnungen in das Gerät verhindern, denn dies könnte einen Brand oder Stromschlag verursachen.

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern.
Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

■ Den Fernseher nicht auf einer unstabilen Unterlage aufstellen

■ Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer/Montageteile verwenden

- Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.

● Verwendung separat erhältlicher Ständer/Montagehalterungen (S. 6).

Hinweise

■Vor dem Reinigen des Gerätes den Netzstecker abziehen

(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)

■Ziehen Sie das Netzkabel aus der Wandsteckdose, falls das Gerät über einen längeren Zeitraum nicht benutzt wird. Ziehen Sie das Netzkabel aus der Wandsteckdose, bevor Sie Leitungen anschliessen oder trennen.

- Ist der Fernseher ans Netz angeschlossen, besteht ein bestimmter Stromverbrauch auch im Standby-Modus. Schalter (siehe Seite 7).

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

10 10 10 7 (cm) Ständer des Fernsehers

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

■Folgende Geräte vom Fernseher fernhalten

• Elektronische Geräte

In der Nähe dieses Gerätes insbesondere keine Videoanlage aufstellen (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).

● Geräte mit Infrarotsensor

Die Fernseher-Bedienung strahlt eine gewisse Anzahl von Infrarotstrahlen aus (die den Betrieb anderer Geräte beeinträchtigen können).

■ Setzen Sie Ihre Ohren keiner über mäßigen Lautstärke aus den Stöpsel hörern aus, denn es könnte unheilbare Gehörschädigung verursachen.

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Tägliche Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Detail: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an, und wischen Sie die Bildschirmoberfl äche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfl äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfl äche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfl äche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Tägliche Pfl ege: Reiben Sie Schmutzfl ecken mit einem weichen, trockenen Tuch von den Außenfl ächen ab. Detail: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenfl ächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenfl ächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenfl ächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
  Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

Fernbedienung

EUR7651030A

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

□Batterien für die

Fernbedienung (2)

R6 (UM3)

□Bedienungsanleitung

□Pan-Europäische Garantie

□Klemmeinrichtung

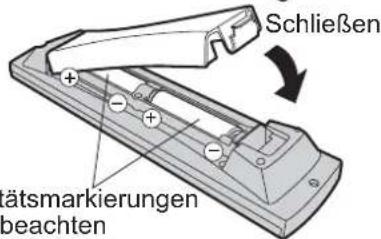

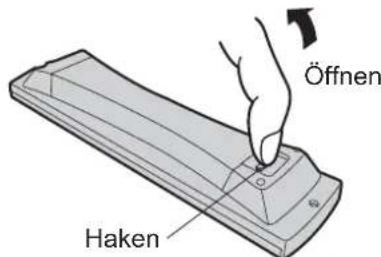

Einlegen der Batterien in die Fernbedienung

Öffnen Haken

Schließen ätsmarkierungen beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
  Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine aufl adbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
• Batterien dürfen weder verbrannt noch zerlegt werden (siehe Seite 32).

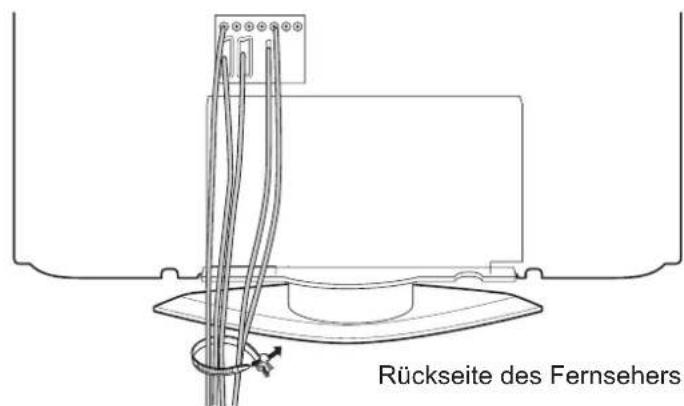

Befestigen der Kabelklemme

Rückseite des Fernsehers

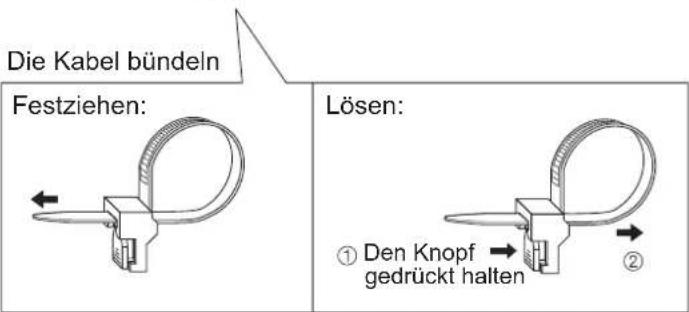

Die Kabel bündeln Festziehen: Lösen: ① Den Knopf gedrückt halten ②

● Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
Sichern Sie Kabel bei Bedarf mit den Klemmen.
- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Sonderzubehör

Wandhalterung

TY-WK32LX20W

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der Wandhalterungen, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.
• Bei der Montage der Wnadhalterung an Wand arbeiten Sie vorsichtig. Vor der Montage überprüfen Sie, ob sich nicht Leitungen oder elektrische Kabel in der Wand befinden.

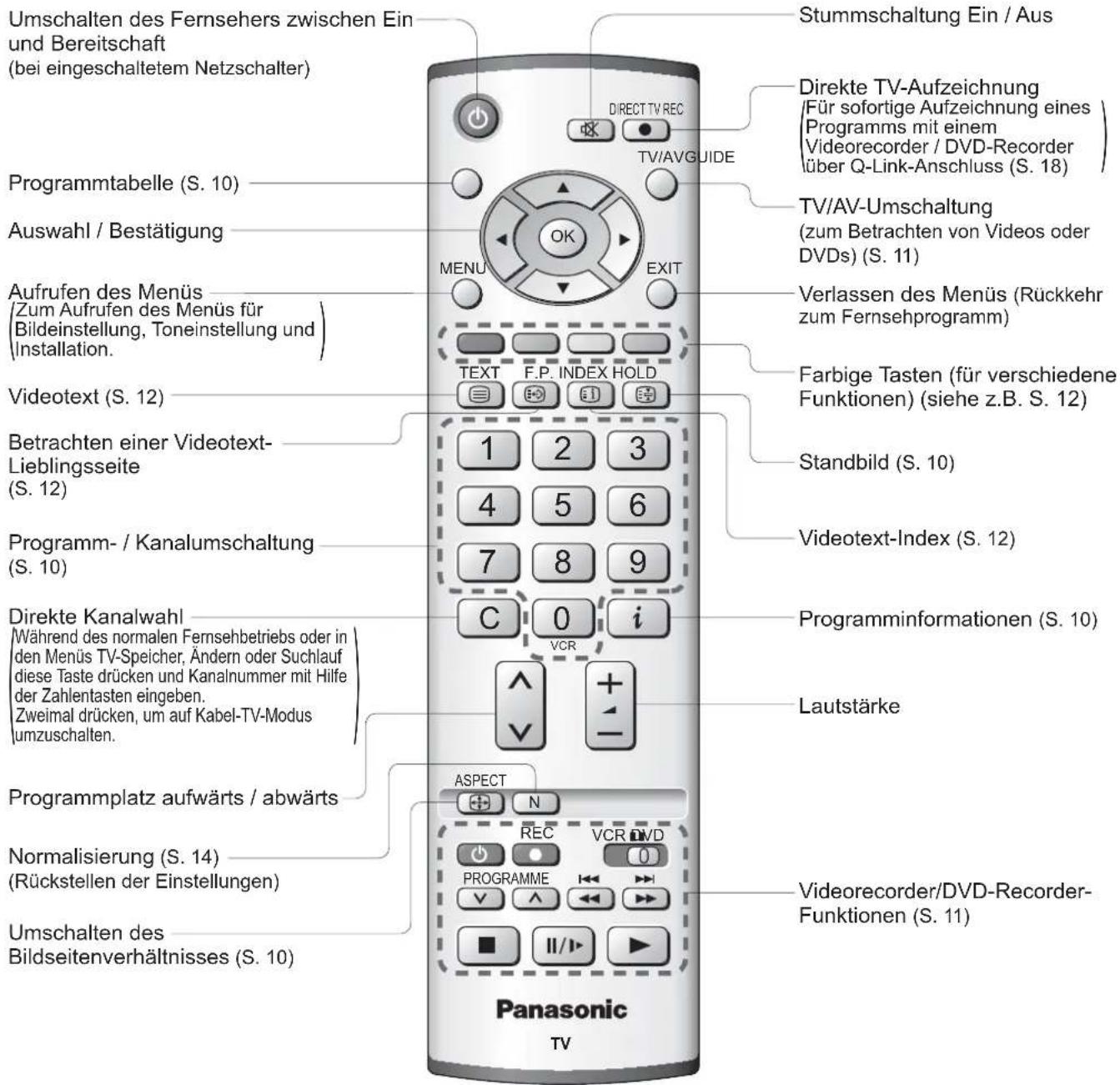

Anordnung der Bedienelemente

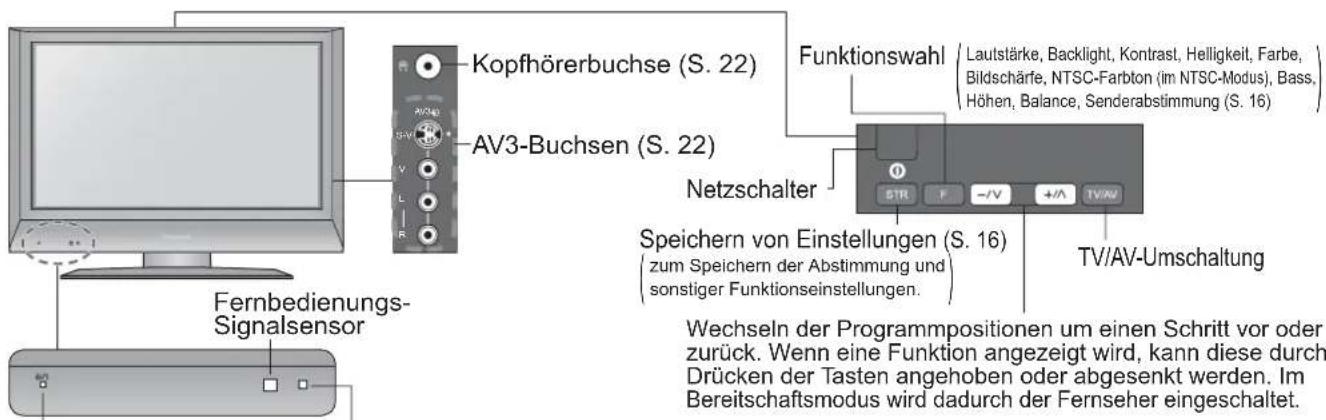

Kopfhörerbuchse (S. 22) AV3-Buchsen (S. 22) Funktionswahl Lautstärke, Backlight, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Senderabstimmung (S. 16) Netzschalter Speichern von Einstellungen (S. 16) zum Speichern der Abstimmung und sonstiger Funktionseinstellungen. TV/AV-Umschaltung Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet.

Betriebsanzeige

(Bereitschaft : Rot

Eingeschaltet : Grün)

Backlight Automatic Tracking System Sensor (zur Erfassung der Umgebungshelligkeit für die Einstellung der Bildqualität) (S. 14)

Umschalten des Fernsehers zwischen Ein und Bereitschaft (bei eingeschaltetem Netzschalter) Programmtabelle (S. 10) Auswahl / Bestätigung Aufrufen des Menüs (Zum Aufrufen des Menüs für Bildeinstellung, Toneinstellung und Installation. Videotext (S. 12) Betrachten einer Videotext- Lieblingsseite (S. 12) Programm- / Kanalumschaltung (S. 10) Direkte Kanalwahl Während des normalen Fernsehbetriebs oder in den Menüs TV-Speicher, Ändern oder Suchlauf diese Taste drücken und Kanalnummer mit Hilfe der Zahlentasten eingeben. Zweimal drücken, um auf Kabel-TV-Modus umzuschalten. Programmplatz aufwärts / abwärts Normalisierung (S. 14) (Rückstellen der Einstellungen) Umschalten des Bildseitenverhältnisses (S. 10) STummschaltung Ein / Aus Direkte TV-Aufzeichnung (Für sofortige Aufzeichnung eines Programms mit einem Videorecorder / DVD-Recorder über Q-Link-Anschluss (S. 18) TV/AV-Umschaltung (zum Betrachten von Videos oder DVDs) (S. 11) Verlassen des Menüs (Rückkehr zum Fernsehprogramm) Farbige Tasten (für verschiedene Funktionen) (siehe z.B. S. 12) Standbild (S. 10) Videotext-Index (S. 12) Programminformationen (S. 10) Lautstärke ASPECT N REC VCR DVD PROGRAMME Videorecorder/DVD-Recorder- Funktionen (S. 11) Panasonic TV

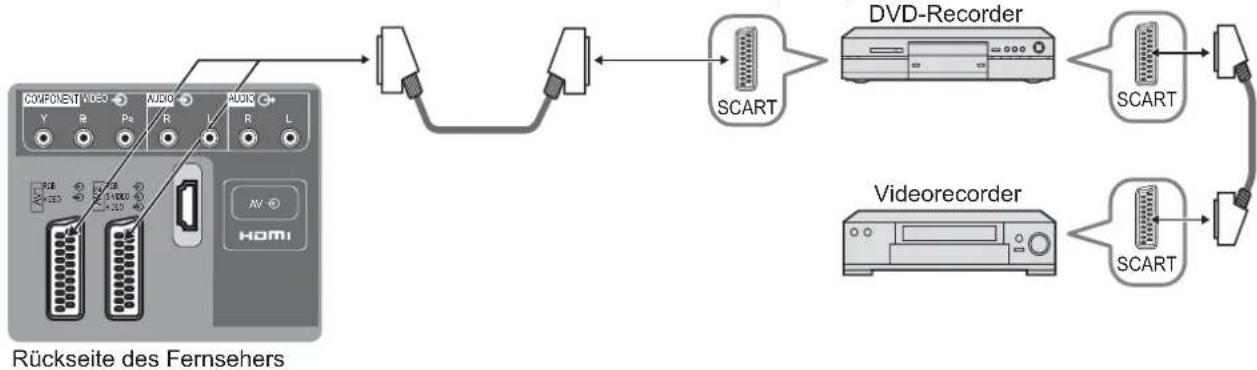

Anschlüsse

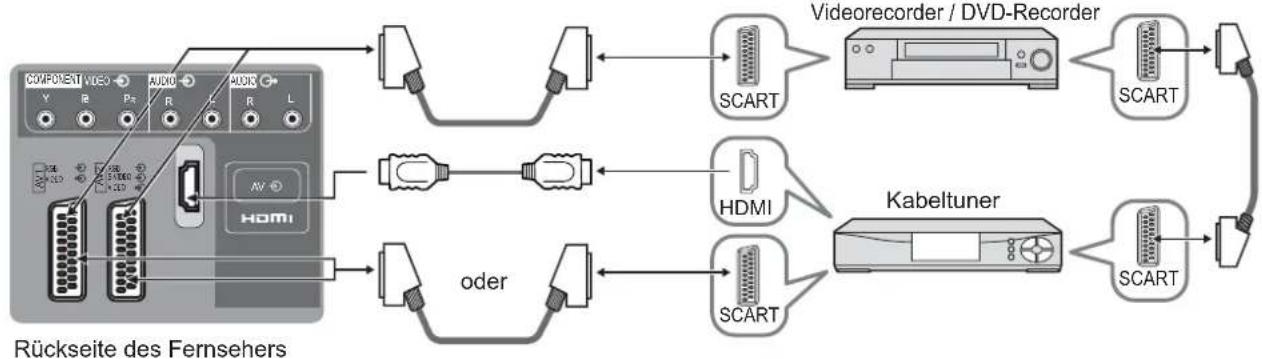

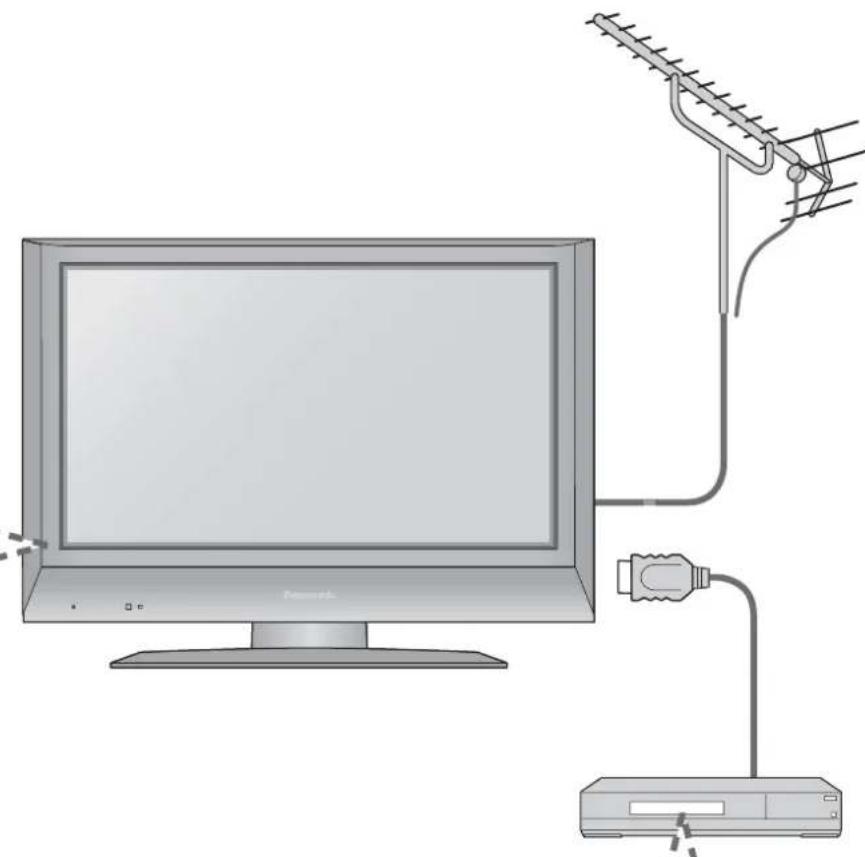

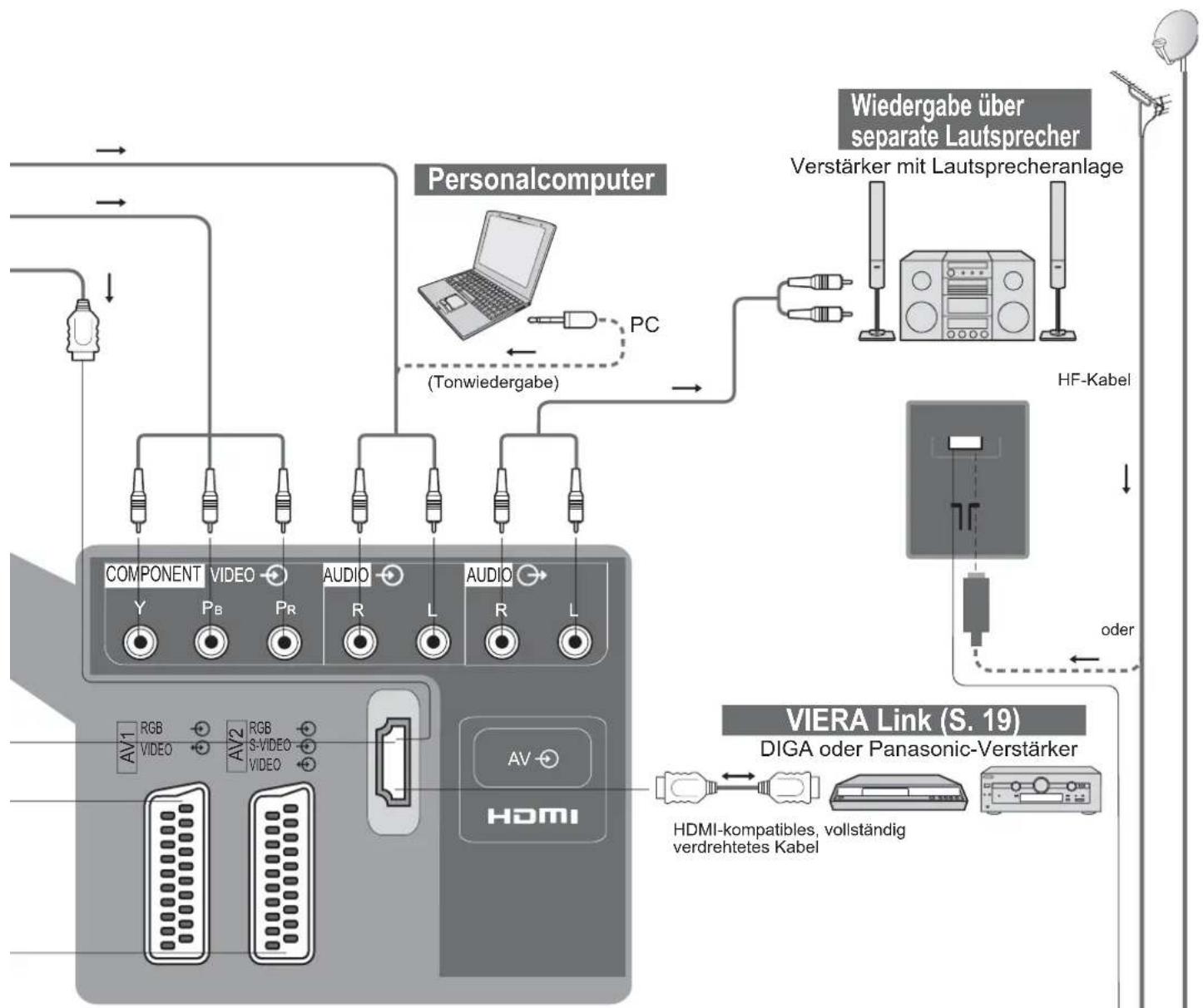

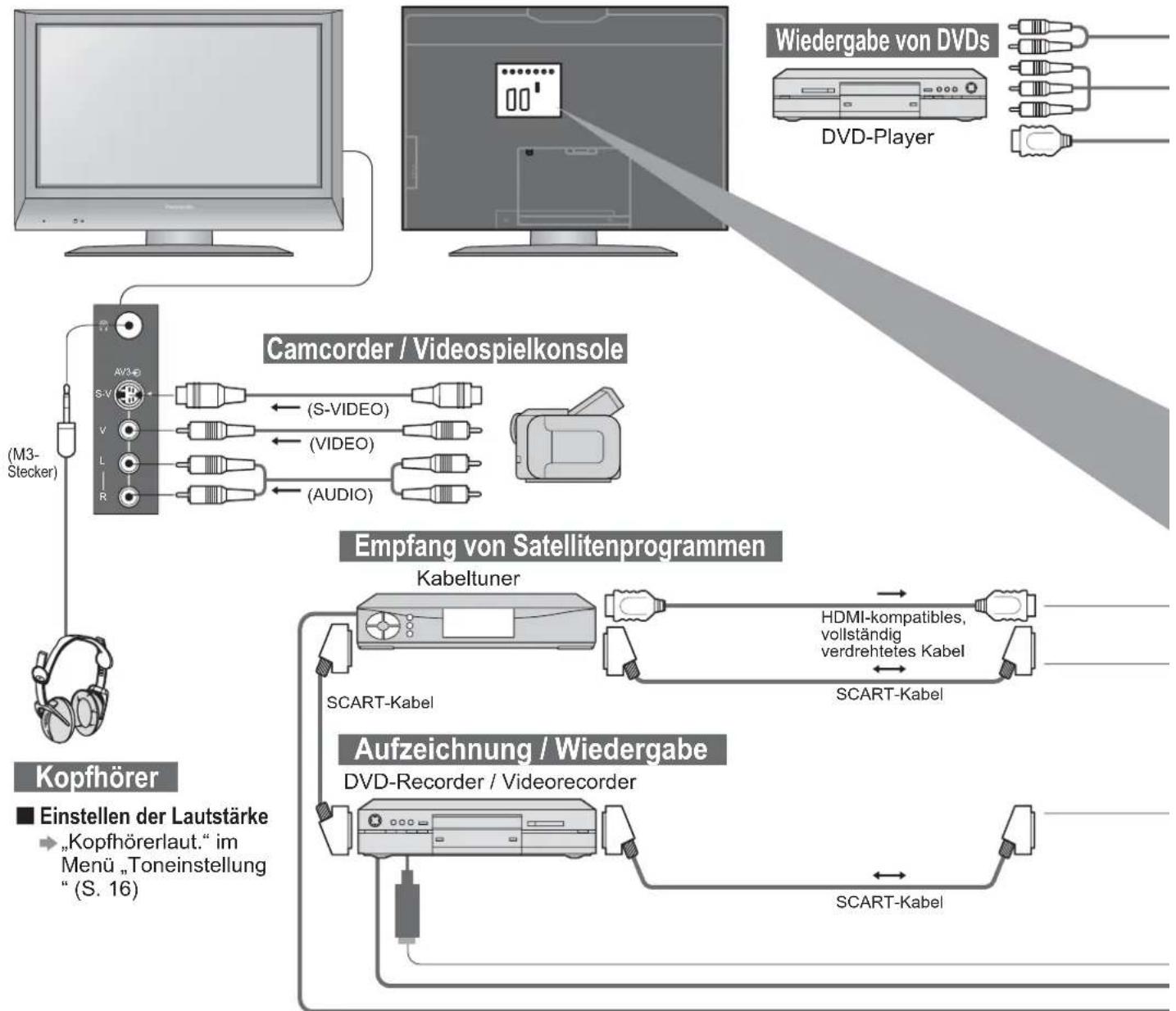

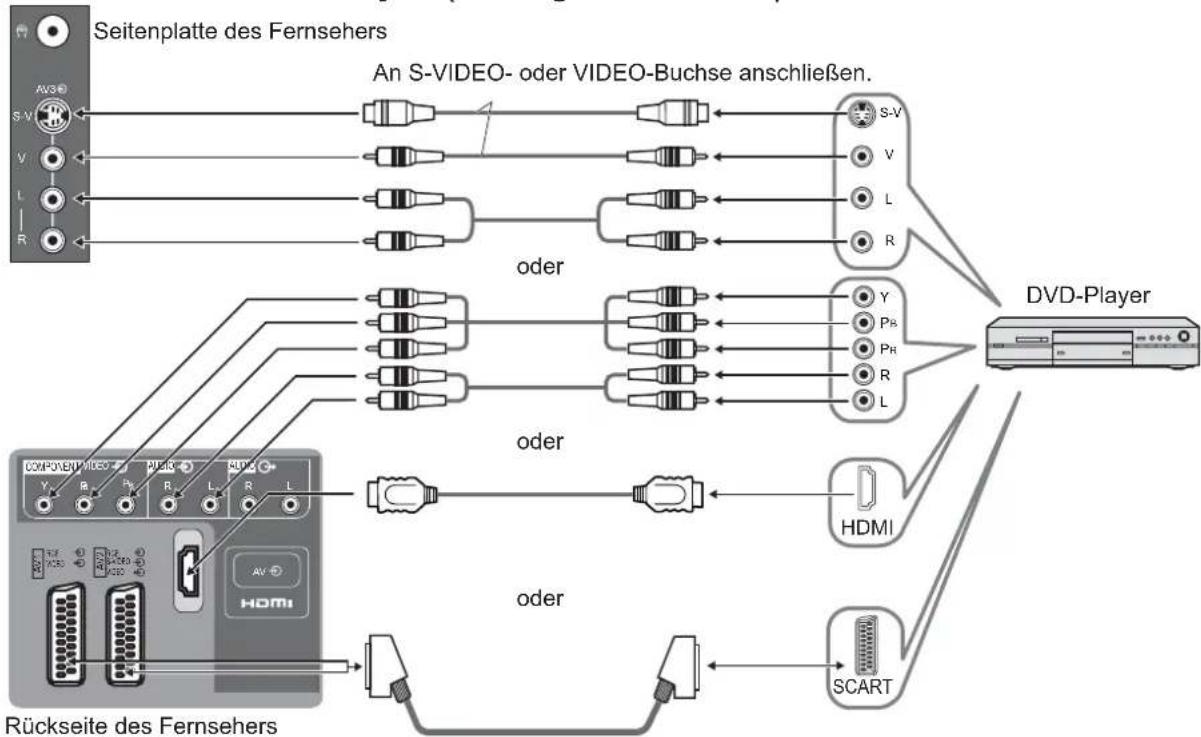

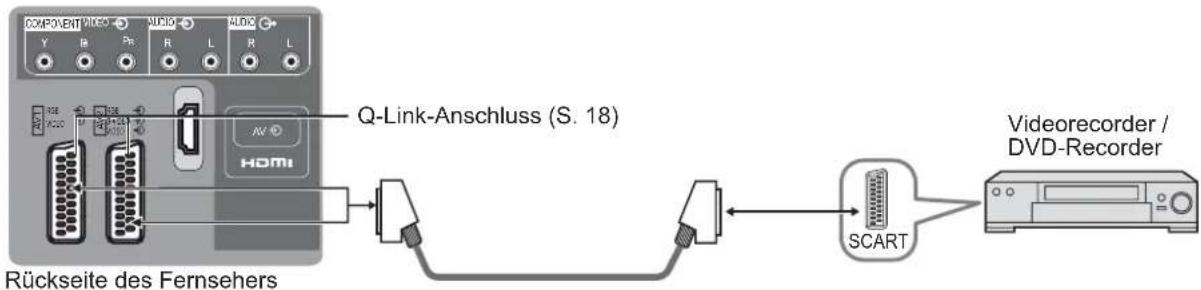

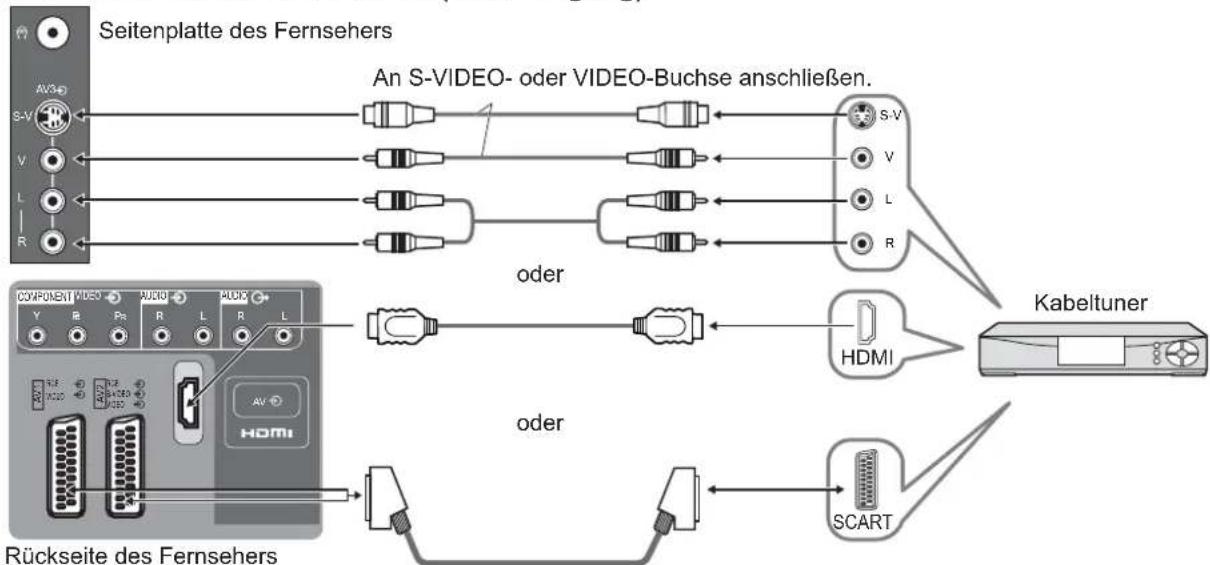

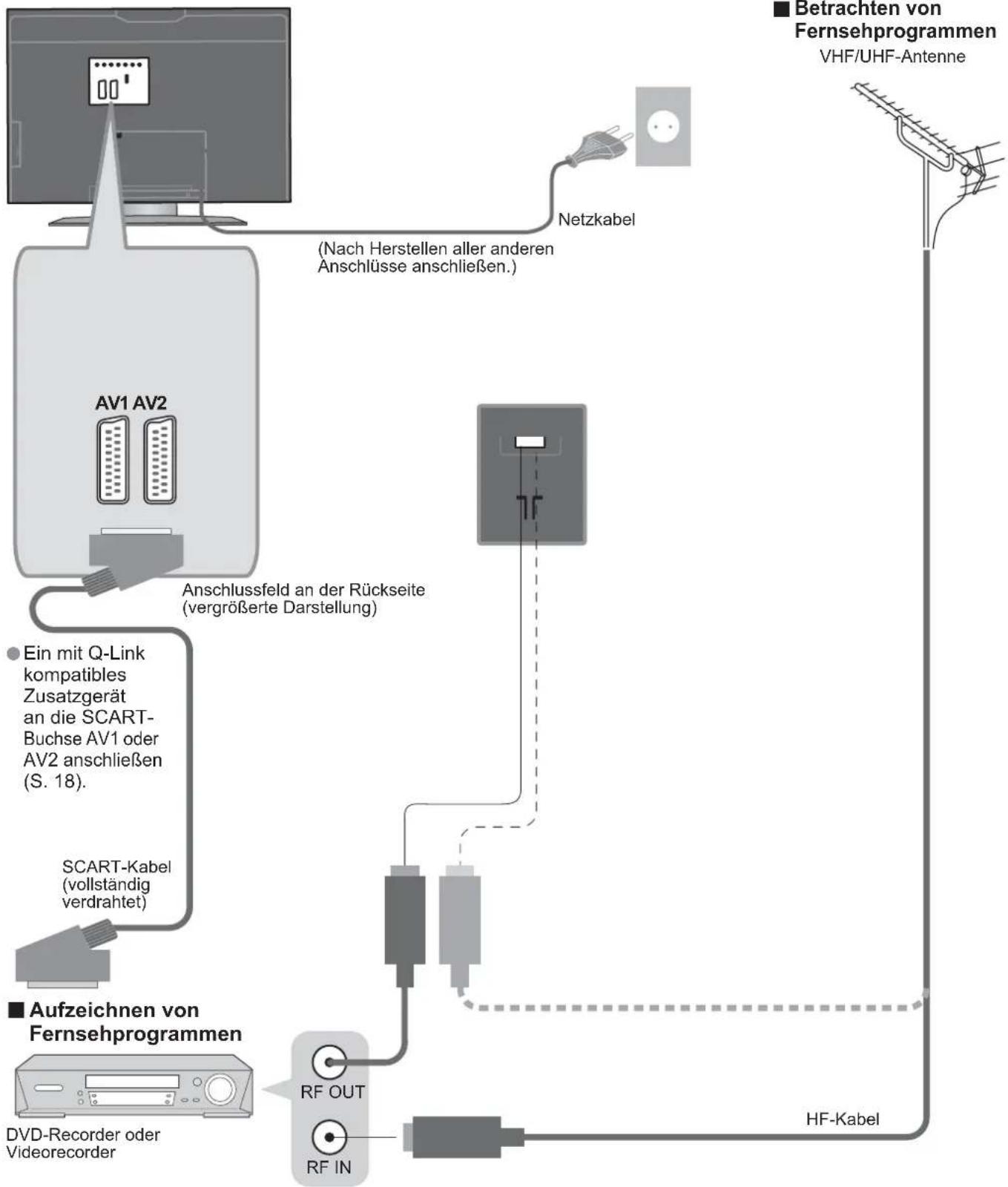

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen.

Rückseite des Fernsehers

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner.

Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

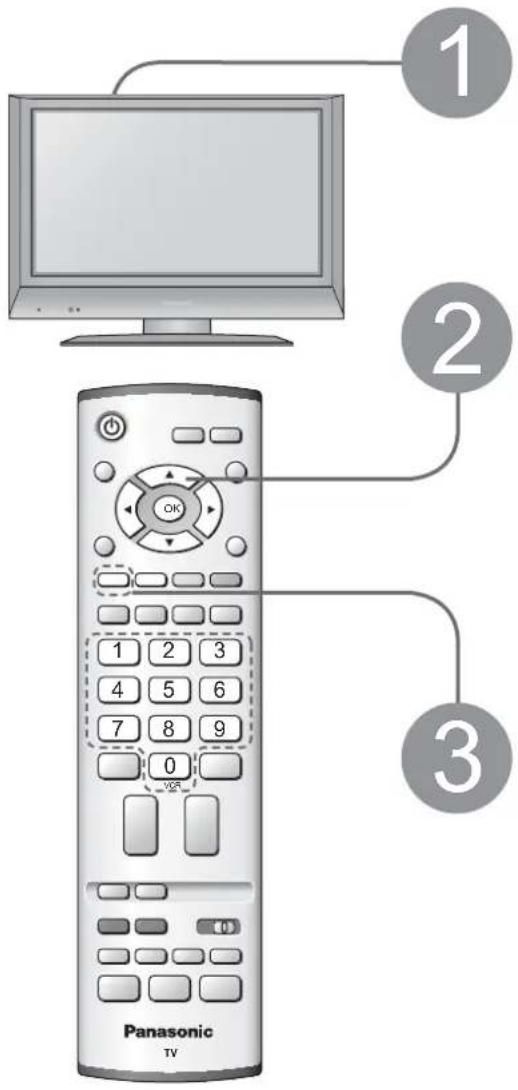

1 2 3 Panasonic TV

Schalten Sie den Netzschalter an der Frontplatte des Fernsehers ein.

- Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebslampe: Ein)

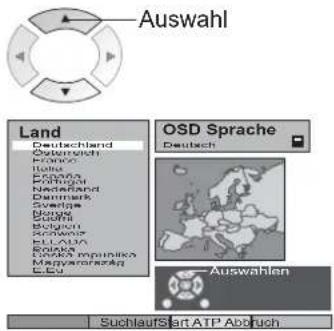

Wählen Sie Ihr Land aus.

Auswahl Land Deutschland Osterreich France Italy Estonia Nederland Denmark Switzerland Netherlands Belgium Slovenia EUROVA Bolivia Danskii repunika Magnamazoa E.Eu OSD Sprache Deutsch Auswahlen SuchlaufStart ATP Abbruch

- Bei Wahl von Belgien, der Schweiz oder Osteuropa (E.Eu) wählen Sie die gewünschte Sprache aus.

- Für manuelles Abstimmen von Sendern → Grün (S. 16)

Starten Sie die automatische Einrichtung.

Rot CH12 ATP AKTIV SUCHE LÄUFT : BITTE WARTEN 02 79:01 41 — Abbruch

Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert.

PROGRAMMDATEN TRANSFER BITTE WARTEN Programm : 63 Fernbedienung inaktiv

- Wenn ein mit Q-Link (S. 16) kompatibles Zusatzgerät angeschlossen ist, werden die Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen.

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

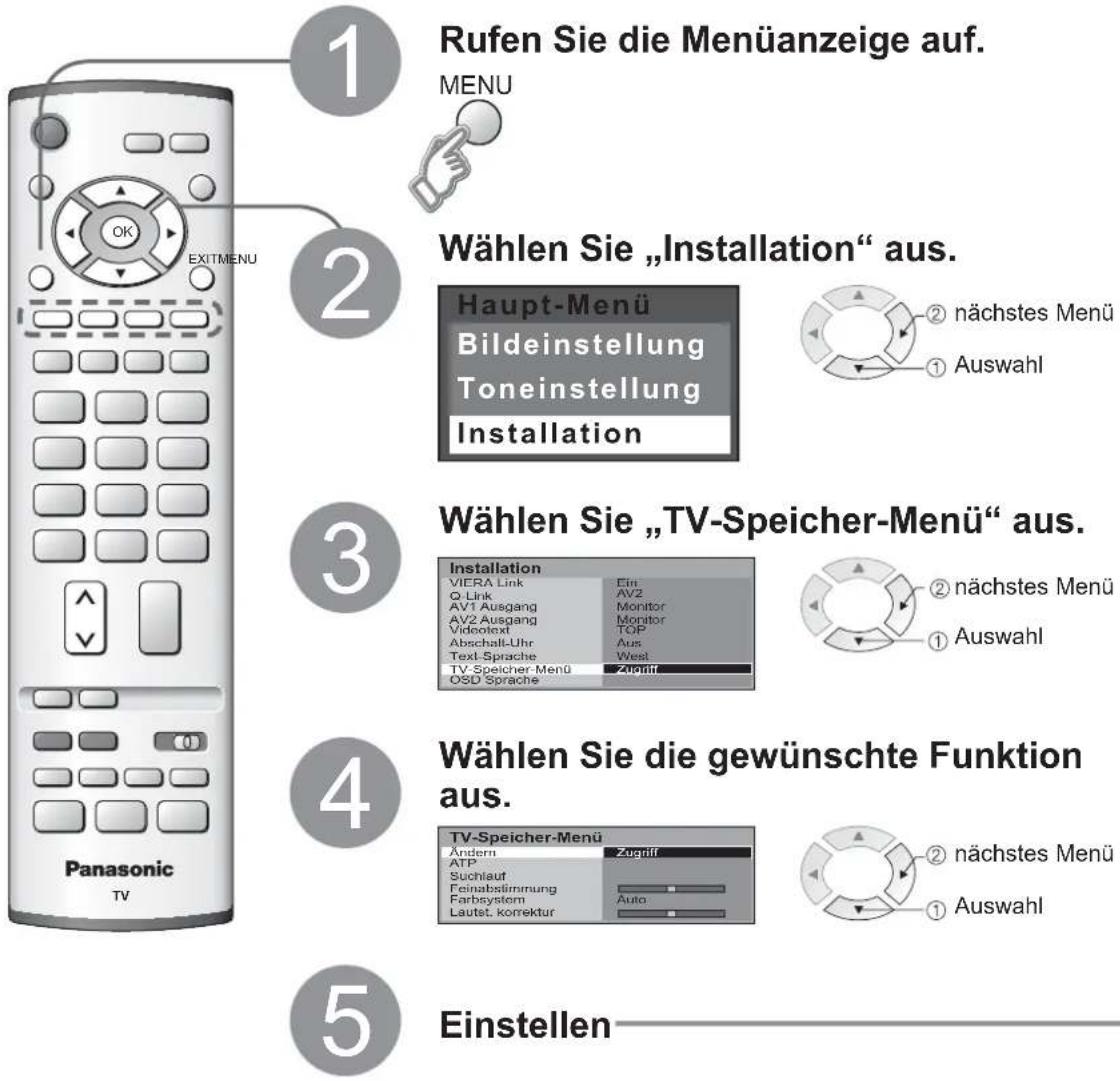

- Ändern von Kanälen → „Ändern“ (S. 16)

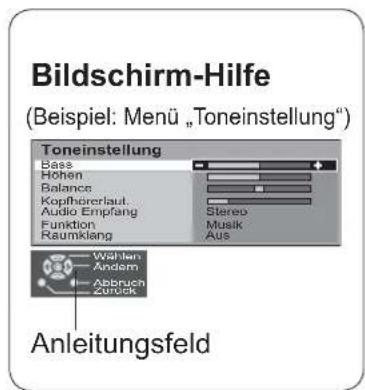

Bildschirm-Hilfe (Beispiel: Menü „Toneinstellung“) Toneinstellung Bass Hohen Balance Kopfhoreriaut. Audio Empfang Funktion Raumklang Stereo Musik Aus Wahlen Andem Abbruch Zurück Anleitungsfeld

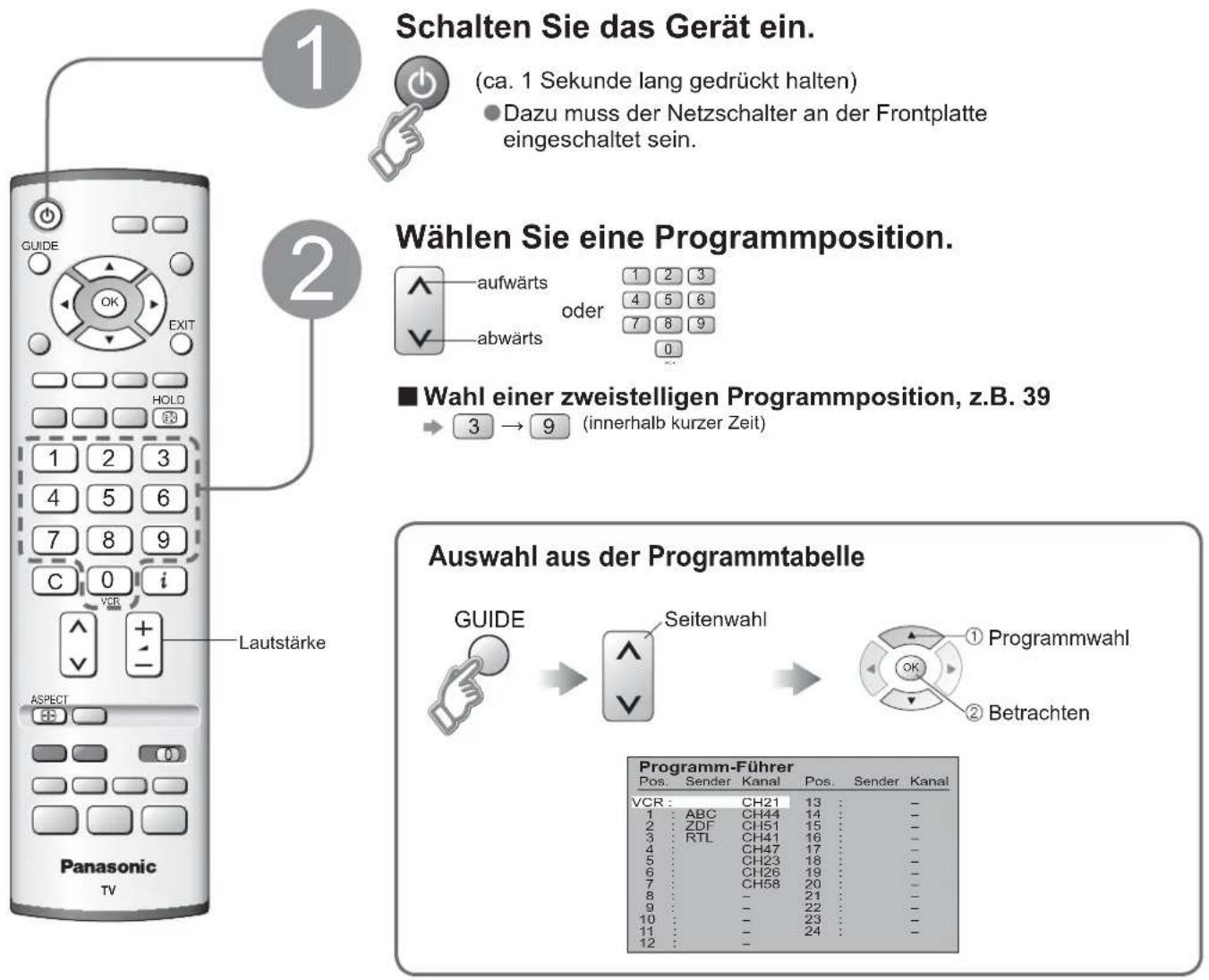

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter an der Frontplatte eingeschaltet sein. Wählen Sie eine Programmposition. aufwärts oder abwärts ■ Wahl einer zweistelligen Programmposition, z.B. 39 → 3 → 9 (innerhalb kurzer Zeit) Auswahl aus der Programmtabelle GUIDE → Seitenwahl → Programmwahl 2 Betrachten VCR : CH21 13 1 ABC CH44 14 2 ZDF CH51 15 3 RTL CH41 16 4 CH47 17 5 CH23 18 6 CH26 19 7 CH58 20 8 - 21 9 - 22 10 - 23 11 - 24 12 -

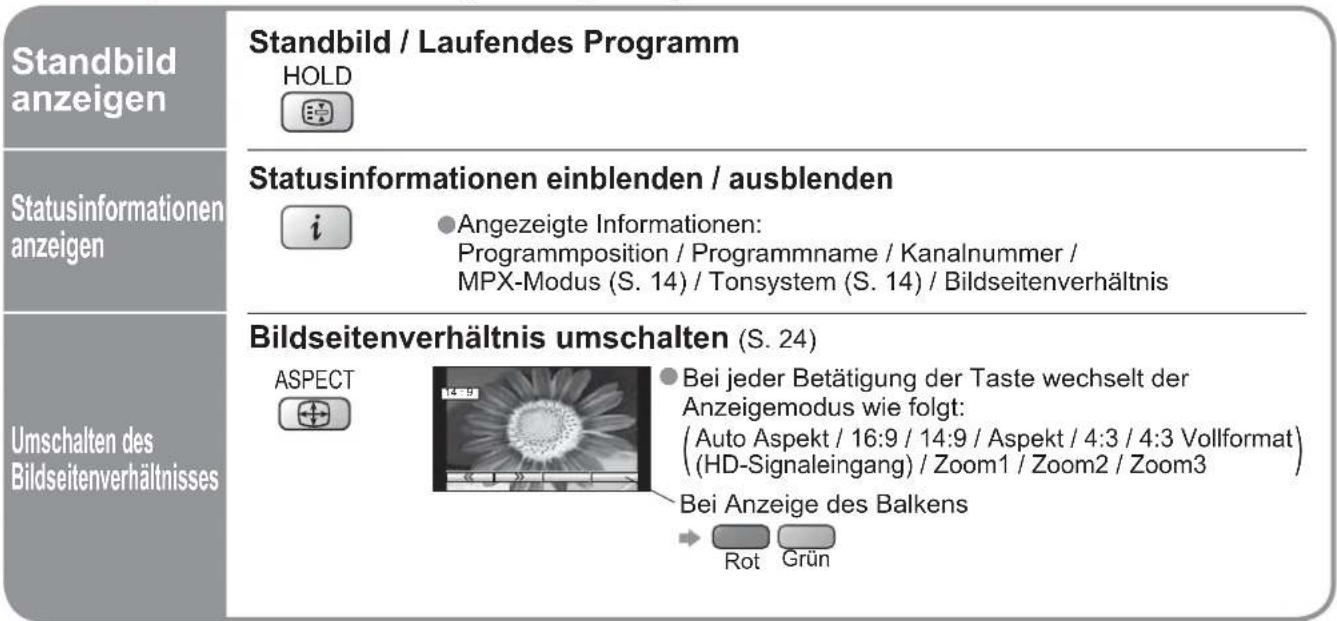

■ Weitere praktische Funktionen (Bedienung nach)

Standbild anzeigen Standbild / Laufendes Programm HOLD Statusinformationen einblenden / ausblenden i ●Angezeigte Informationen: Programmposition / Programmname / Kanalnummer / MPX-Modus (S. 14) / Tonsystem (S. 14) / Bildseitenverhältnis Umschalten des Bildseitenverhältnis umschalten (S. 24) ASPECT Bei jeder Betätigung der Taste wechselt der Anzeigemodus wie folgt: (Auto Aspekt / 16:9 / 14:9 / Aspekt / 4:3 / 4:3 Vollformat) (HD-Signaleingang) / Zoom1 / Zoom2 / Zoom3 Bei Anzeige des Balkens Rot Grün

Betrachten von Videos und DVDs

An diesen Fernseher können verschiedene Arten von Zusatzgeräten angeschlossen werden. Nach Anschluss eines Zusatzgerätes gehen Sie wie nachstehend beschrieben vor, um das Eingangssignal auf dem Bildschirm zu betrachten. Anschließen des Gerätes (S. 24)

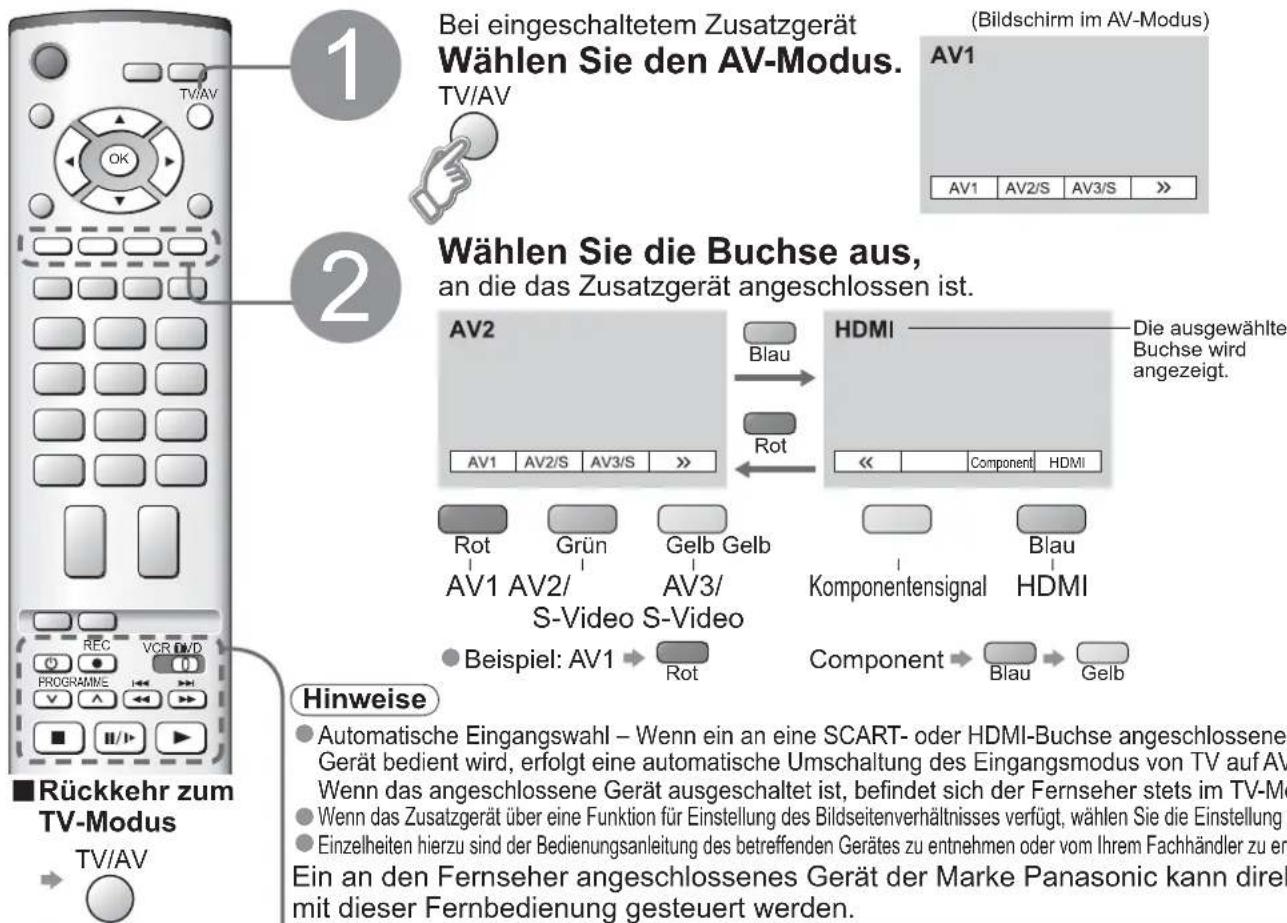

1 Bei eingeschaltetem Zusatzgerät Wählen Sie den AV-Modus. TV/AV 2 Wählen Sie die Buchse aus, an die das Zusatzgerät angeschlossen ist. BV2 Blau HDMI Die ausgewählte Buchse wird angezeigt. Av1 AV2/S AV3/S >> Rot Av1 AV2/S AV3/S >> Rot Grün Gelb Gelb Av1 AV2/ S-Video S-Video Gelb Gelb AV3/ Component HDMI Klponentensignal Blau HDMI Beispiel: AV1 Rot Component Blau Gelb ■ Rückkehr zum TV-Modus TV/AV Hinweise ● Automatische Eingangswahl – Wenn ein an eine SCART- oder HDMI-Buchse angeschlossenes Gerät bedient wird, erfolgt eine automatische Umschaltung des Eingangsmodus von TV auf AV- Wenn das angeschlossene Gerät ausgeschaltet ist, befindet sich der Fernseher stets im TV-Mo ● Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung / ● Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu er Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direk mit dieser Fernbedienung gesteuert werden.

VCR DVD	VCR/DVD-Schalter*Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuernWählen Sie die Stellung „DVD“, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuern		Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeStarten der Wiedergabe am Videorecorder / DVD-Gerät		PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für die Zeitlupenwiedergabe drücken und halten
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten		Programm aufwärts / abwärtsWahl des Programms
			AufzeichnungStarten der Aufzeichnung

\*Die folgenden Einstellungen ermöglichen eine Bedienung verschiedener Geräte der Marke Panasonic.

① Wählen Sie je nach der Art des Gerätes, für die der Code geändert werden soll, die Einstellung „VCR“ oder „DVD“ → VCR DVD
② Halten Sie gedrückt, während Sie ② betätigen → Geben Sie den jeweils in der nachstehenden Tabelle angegebenen Code (zwei Stellen) ein 1 2 3 4 5 6 7 8 9 Drücken Sie

VCR

Gerät	Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät	11

DVD

Gerät	Code
DVD-Gerät	70 (Standardeinstellung)
Player-Heimkino	71

Hinweise

• Überprüfen Sie nach der Einstellung, dass eine Bedienung des betreffenden Gerätes möglich ist.
• Nach einem Austausch der Batterien wird die Standardeinstellung des Videorecorder/DVD-Geräte-Codes wiederhergestellt. In einem solchen Fall müssen Sie den Code erneut eingeben.
• Bei bestimmten Modellen ist u.U. keine Bedienung möglich.

Betrachten von Videotext

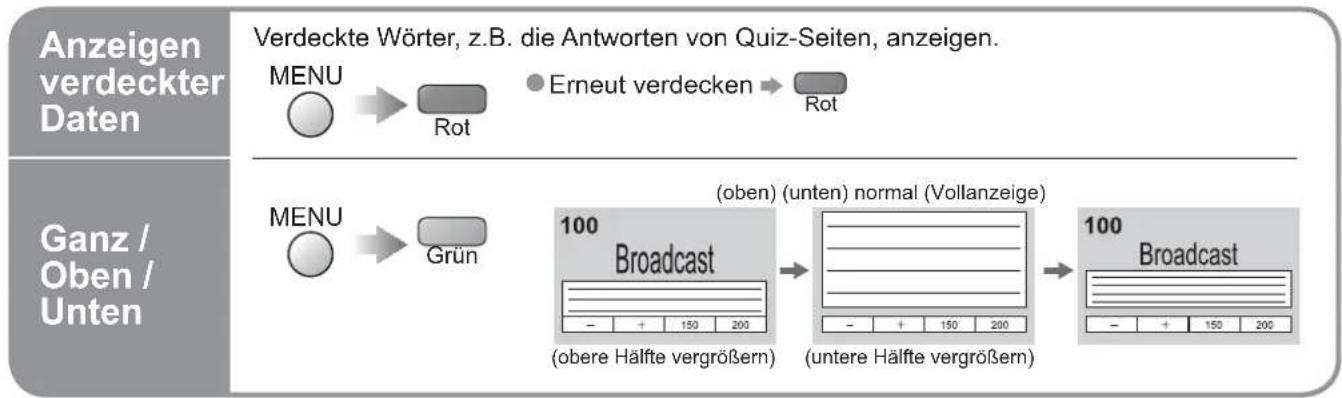

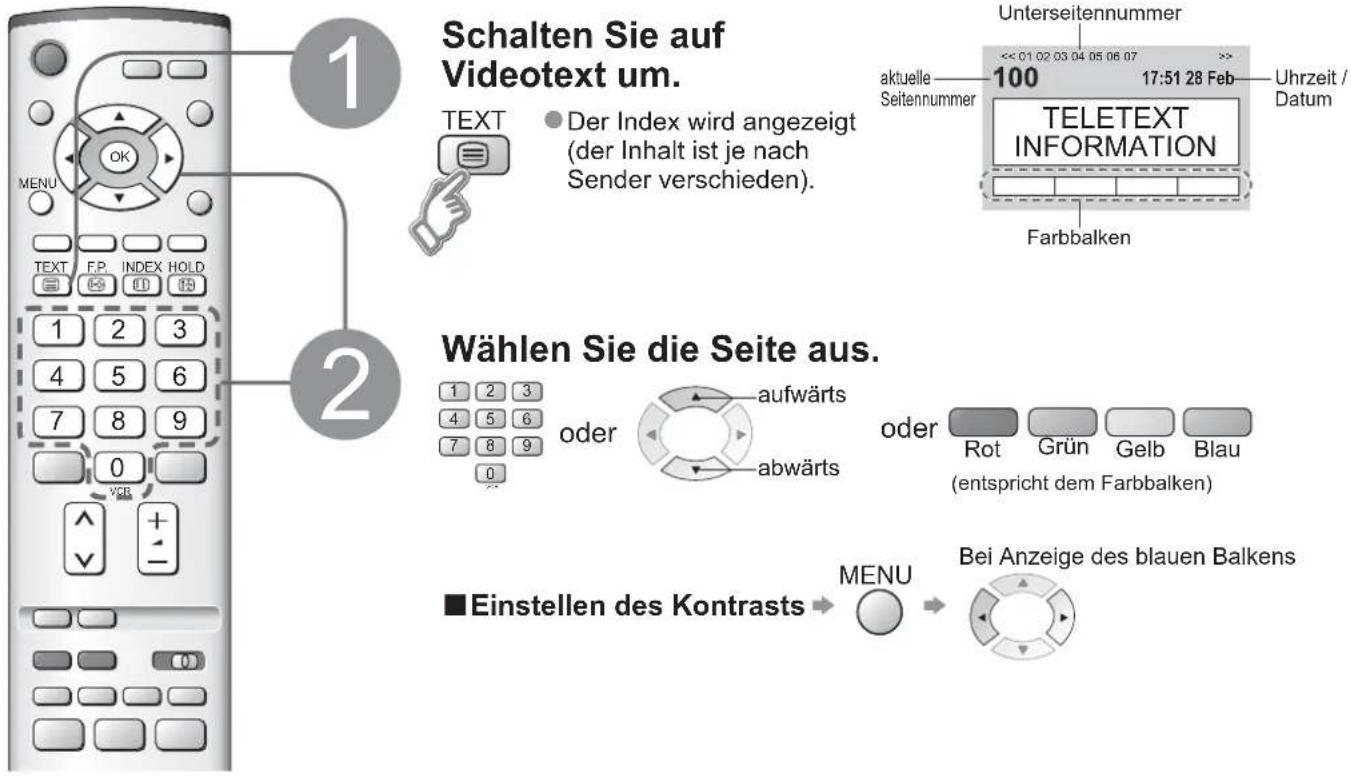

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist FLOF?

Im FLOF-Modus erscheinen im unteren Bereich des Bildschirms vier Themenbereiche in unterschiedlichen Farben. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist TOP-Videotext?

TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.

Was ist der List-Modus?

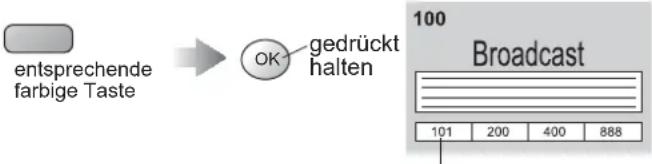

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 13)

■ Umschalten des Modus „Videotext“ im Menü „Installation“ (S. 14)

Schalten Sie auf Videotext um. TEXT Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden). Wählen Sie die Seite aus. ■ Einstellen des Kontrasts → MENU → Bei Anzeige des blauen Balkens TELETEXT INFORMATION Unterseitennummer aktuelle 100 17:51 28 Feb Uhrzeit / Datum Farbbalken

■ Rückkehr zum TV-Modus

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen Aktualisierung
		■Fortsetzen
Index	Rückkehren zur Hauptindex-SeiteINDEX●Nur im TOP / FLOF-Modus

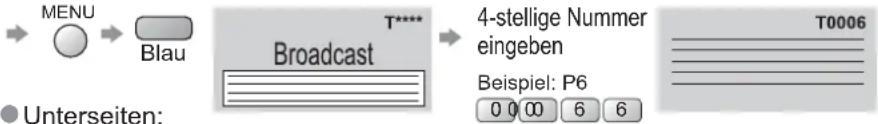

Abrufen einer Lieblingsseite		●Rufen Sie die unter „Blau“ gespeicherte Seite ab.●Die Werkseinstellung ist „103“.
Mehrbildanzeige	Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern
	(zweimal drücken)	●Ein- und Ausschalten der Bild- und Textanzeige
	●Diese Operationen können nur im Videotext-Fenster ausgeführt werden.
Häufig betrachtete Seiten speichern	Häufi g betrachtete Seiten speichern(nur auf den ersten 25 Programmplätzen)BeiAnzeige der Seite ■Ändern gespeicherter Seiten Die 'Farbe der Nummer wechselt auf Weiß.
Unterseite anzeigen	Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst) ·Erscheint oben links auf dem Bildschirm.
	■Anzeigen einer bestimmten UnterseiteDie Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-SeiteVideotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf Fernsehprogramm
	[CHST] → → (Der Kanal kann nicht umgeschaltet werden.)●Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

aufi g betrachtete Seiten speichern ur auf den ersten 25 Programmplätzen)

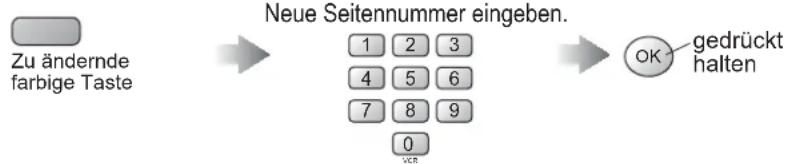

Ändern gespeicherter Seiten

nterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

■ Anzeigen einer bestimmten Unterseite

Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Gebrauch der Menüfunktionen

Verschiedene Menüs können in den Bildschirm eingeblendet werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen für optimales Betrachten von Fernsehprogrammen ermöglichen.

1 2 3 4 MENU EXIT N Panasonic TV

Rufen Sie die Menüanzeige auf.

● Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

Wählen Sie das gewünschte Menü aus.

Haupt-Menü Bildeinstellung Toneinstellung Installation

(Beispiel: Menü „Bildeinstellung“)

Wählen Sie die gewünschte Menüfunktion aus.

(Beispiel: Menü „Bildeinstellung“)

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

(Beispiel: Menü „Bildeinstellung“)

Speichern (bei bestimmten Funktionen erforderlich)

■ Rückkehr zum TV-Modus

■ Rückkehr zur vorigen Anzeige

■ Auswahl aus mehreren Optionen

Nummer und Position der Optionen Farbton Normal geänderte Einstellung

■ Einstellung über Pegelsteller

Bildschärfe verschieben

■ Weiterschalten zur nächsten Anzeige

TV-Speicher-Menü Zugriff Die nächste Anzeige erscheint.

■ Rückstellen auf Standardeinstellung

■ Menüliste

Menü Funktion

Bildeinstellung

Bildmodus

Für jede Bildschirmeinstellung vorzunehmen

Backlight, Kontrast, Helligkeit, Farbe, Bildschärfe

NTSC-Farbton

Farbton

P-NR

3D-COMB

Toneinstellung

Bass

Höhen

Balance

Kopfhörerlaut.

Audio Empfang

Funktion

Raumklang

HDMI Eingang

VIERA Link

Q-Link

AV1 Ausgang

AV2 Ausgang

Videotext

Abschalt-Uhr

Text-Sprache

TV-Speicher-Menü

Ändern

ATP

Suchlauf

Feinabstimmung

Farbsystem

Lautst. korrektur

OSD Sprache

Farbsystem

Lautst. korrektur

Einstellungen / Konfi guration (Optionen)

Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino)● Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.	Bildmodus Dynamik
Dient zur wunschgemäßen Einstellung von Backlight, Kontrast, Helligkeit, Farbe,Bildschärfe für jeden Bildmodus.	Backlight- +Kontrast- +Helligkeit- +Farbe- +Bildschärfe- +
Dient zur Einstellung des Farbtons.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.	NTSC-Farbton
Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)	Farbton	Normal
Reduziert automatisch unerwünschtes Bildrauschen. (Aus / Normal / Dynamik / Auto)● Bei HDMI- und HD-Signalen steht diese Funktion nicht zur Verfügung.	P-NR	Auto
Lebhaftere Stand- und Zeitlupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.● Bei Zuleitung von RGB-, S-Video-, Komponenten- und HDMI-Signalen steht diese Einstellung nicht zur Verfügung.	3D-COMB Ein
Dient zur Einstellung des Ausgangspegels der tiefen Bässe.	Bass
Dient zur Einstellung des Ausgangspegels der Höhen.	Höhen
Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.	Balance
Dient zur Einstellung der Kopfhörerlautstärke.	Kopfhörerlaut.
Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)● Normaleinstellung: Stereo● Wenn ein Stereosignal nicht empfangen werden kann: Mono● M1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.	Audio Empfang Stereo
Dient zur Verbesserung der Klangqualität für Musik oder Sprache. (Musik / Sprache)	Funktion Musik
Mit Hilfe der Dynamic Enhancer-Funktion wird ein weiträumiger Effekt erzielt. (Aus / Ein)	Raumklang Aus
Wahl je nach Art des zugeleiteten Signals bei Verwendung des HDMI-Anschlusses (Auto / Digital / Analog) (S. 25)	HDMI Eingang Auto
VIERA Link (Aus / Ein) (S. 19)	VIERA Link	Ein
Dient zur Wahl der Buchse, an die ein mit „Q-Link“ kompatibles Gerät angeschlossen ist. (Aus / AV1 / AV2) (S. 22)	Q-Link	AV2
Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (TV / AV2 / AV3 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten- und HDMI Signale können nicht ausgegeben werden.	AV1 Ausgang	Monitor
Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (TV / AV1 / AV3 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten- und HDMI Signale können nicht ausgegeben werden.	AV2 Ausgang	Monitor
Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 12)	Videotext TOP
Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)	Abschalt-Uhr Aus
Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)● West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch● Ost1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch● Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch	Text-Sprache	West
Dient zum Ändern von Kanälen (S. 16)	Ändern	Zugriff
Dient zur automatischen Kanaleinstellung (S. 16).	ATP	Zugriff
Dient zur manuellen Kanaleinstellung (S. 16).	Suchlauf	Zugriff
Dient zur Feinabstimmung von Kanälen (z.B. bei schlechten Antennensignalen usw.).	Feinabstimmung
Dient zur Wahl des optionalen Farbsystems je nach Format der empfangenen Videosignale. (Auto / PAL / SECAM / NTSC)	Farbsystem	Auto
Dient zur individuellen Lautstärkeeinstellung einzelner Programmpositionen.	Lautst. korrektur
Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.	OSD Sprache	Zugriff
Dient zur Wahl des korrekten Farbstandards für das empfangene Signal.	Farbsystem Auto
Dient zur Anpassung der Lautstärke im AV- und HDMI-Modus.	Lautst. korrektur

• Im AV-Modus bieten die Menüs „Toneinstellung“ und „Installation“ eine geringere Anzahl von Optionen.

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

Rufen Sie die Menüanzeige auf.

MENU

Wählen Sie „Installation“ aus.

Wählen Sie „TV-Speicher-Menü“ aus.

4 Wahlen Sie die gewünschte Funktion aus.

5 Einstellen

■ Verlassen der Menüanzeige

- Bei einer Unterbrechung der automatischen Abstimmung werden keine Daten gespeichert

Manuelle Abstimmung von Sendeern mit Hilfe der Tasten an der Frontplatte des Gerätes.

(„Senderabstimmung“ auf S. 7)

① (So oft betätigen, bis „Senderabstimmung“ angezeigt wird)

② □ oder □ (Rufen Sie „Suchlauf“ auf)

③ □ (Programmplatz ändern, Suchlauf starten oder TV-System ändern)

④ oder (Programm ändern oder Kanalsuchlauf starten)

⑤ STR (Speichern)

⑥ ③-⑤ (Wiederholen)

Rückkehr zum TV-Modus

angezeigt wird) (f) STR F -/V +/A TV/AV

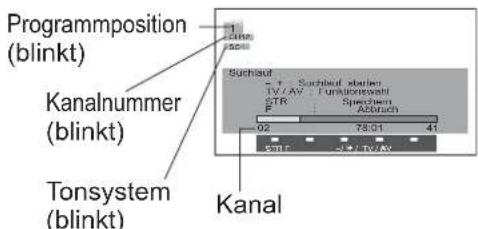

Programmposition (blinkt) Kanalnummer (blinkt) Tonsystem (blinkt) Sachaud TJ/AV ± Tunkonewski STR F Abbruch 02 78.01 41 2017 37.19KV Kanal

Ändern von Kanälen

Ändern

Löschen
Einfügen
Verschieben
Kanalnummer ändern
■ Namen ändern
Sperren
■ Tonsystem umschalten
Herunterladen auf ein Zusatzgerät

Automatische Senderabstimmung

ATP

Manuelle Senderabstimmung

Suchlauf

① Wählen Sie die Programmposition, die geändert werden soll.

Ändern Pos. Kanal Sender Sperren Sys 1 : CH44 ABC Aus SC1 2 : CH51 XYZ Aus SC1 3 : CH41 FTP Aus SC1 4 : CH47 123 Aus SC1 5 : CH37 456 Aus SC1

广力云智慧零售收银系统

Cursor

② Ändern Sie die Einstellung wunschgemäß.

■ Ändern der Kanalnummer

Führen Sie den Cursor auf die Spalte „Kanal“.

Ändern Sie den Kanal. (Der gewünschte Kanal kann auch über die Taste „C“ und die Zifferntasten direkt eingegeben werden. Um „Kabelkanäle“ (CC) einzugeben, die Taste „C“ zweimal drücken.)

- Ändern des bei Wahl eines Kanals anzeigten Sendernamens

Führen Sie den Cursor auf die Spalte „Sender“.

Wählen Sie das erste Zeichen des Namens aus.

Verfügbare Zeichen

Eingabe des nächsten Zeichens fünf Zeichen)

③ Speichern Sie die neuen Einstellungen.

Sendername

3 FTP

■ Sperren eines Senders

Führen Sie den Cursor auf die Spalte „Sperren“.

Wählen Sie „Ein“ („Aus“ zum Aufheben der Sperre).

- Ein gesperrter Kanal kann nicht über die Zifferntasten oder die Taste „C“ gewählt werden.

■ Ändern des Tonsystems auf Grundlage des Signalformats

Führen Sie den Cursor auf die Spalte „Sys“.

Wählen Sie das gewünschte Tonsystem aus.

SC1 : PAL B, G / SECAM B, G SC2 : PAL I

SC3: PAL D, K / SECAM D, K F: SECAM L / L'

■ Herunterladen von Senderinformationen auf ein angeschlossenes Gerät, das mit Q-Link kompatibel ist

→ blue → automatische Übertragung

(Fernbedienung während der Übertragung inaktiv)

Einzelheiten (p. 18)

- Diese Funktion steht nicht zur Verfügung, wenn der Eintrag „Q-Link“ des Menüs „Installation“ auf „Aus“ eingestellt wurde. (p. 14)

Alle empfangbaren Sender werden automatisch abgestimmt und sortiert.

① Starten Sie die automatische Senderabstimmung

② Wählen Sie Ihr Land aus.

WARNING! ATP löscht die alle Senterlisle und erteilt diese neu ATP starten Abbruch Zurück

③ Die Einstellungen werden automatisch vorgenommen.

ATP AKTIV SUCHE LÄUFT: BITTE WARTEN 02 78.01 41 — Abbuch Zurück

Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen.
Alle früheren Einstellungen werden dadurch gelöscht.
Nach beendeter Abstimmung zeigt Ihr Fernséher den Sender an, der nun auf Programmplatz „1“ gespeichert ist.

Manuelle Senderabstimmung mit dem TV-Speicher-Menü

① Wählen Sie die Programmposition, die mit einem anderen Kanal belegt werden soll, und suchen Sie den gewünschten Kanal auf.

1 CR-2 Suchlauf 02 78:01 41 Suchlauf starten + Speichem Abfindt Zurück Kanal-Direkteingabe

-Programmposition

Kanal

peichern Sie die eue Einstellung.

DieAnzeigeder Programmposition blinkt.

③ Wiederholen Sie Schritt ① und nach Erfordernis.

Hinweise

- Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0“.

Zusatzgeräte

Q-Link

Die Q-Link-Funktion dient dazu, den Fernseher mit einem angeschlossenen Videorecorder oder DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

■ Voraussetzungen

Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.
Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers angeschlossen sein. (S. 20)
Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV1/AV2 Ausgang) eingerichtet worden sein. (S. 14)

■ Herunterladen der Programmdaten

● Führen Sie die automatische Senderabstimmung aus. (S. 16)
Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 9)
●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 16)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufenden Fernsehprogramms

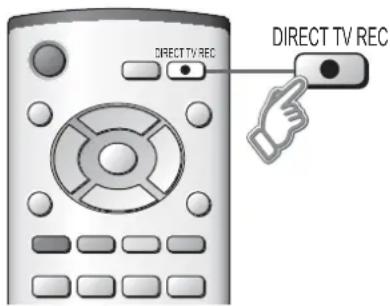

Direkte TV-Aufzeichnung:

Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder/DVD-Recorder.

• Beim Starten einer direkten TV-Aufzeichnung wird das Aufzeichnungsgerät automatisch eingeschaltet, sofern es sich momentan im Bereitschaftsmodus befindet.
  Das Aufzeichnungsgerät führt die Aufzeichnung von seinem eigenen Tuner aus. Daher können Sie den Fernseher während der Aufzeichnung ausschalten.
• Während der Aufzeichnung einer AV-Programmquelle darf der Fernseher nicht ausgeschaltet werden. Andernfalls wird die Aufzeichnung unterbrochen.

Informationen/Meldung

Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)

Einschaltverknüpfung und automatischer Wiedergabestart

Wenn Sie in das Aufzeichnungsgerät ein voraufgezeichnetes Medium einlegen und die Wiedergabe starten, wird der Fernseher automatisch eingeschaltet und auf den entsprechenden Eingangsmodus umgeschaltet, damit das Programmmaterial des Zusatzgerätes bequem auf dem Bildschirm betrachtet werden kann. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befin det.)

Ausschaltverknüpfung

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

• "DATA LOGIC" (ein Warenzeichen von Metz Corporation) • "Megalogic" (ein Warenzeichen von Grundig Corporation)
• "Easy Link" (ein Warenzeichen von Philips Corporation) • "SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

VIERA Link „HOAVdrol

TM**

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind. Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, Player-Heimkino, Verstärker usw.) hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Anschlüsse“ (S. 20, 22). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Nicht mit HDMI kompatible Kabel können nicht verwendet werden.

Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen Geräten.

Vorbereitungen

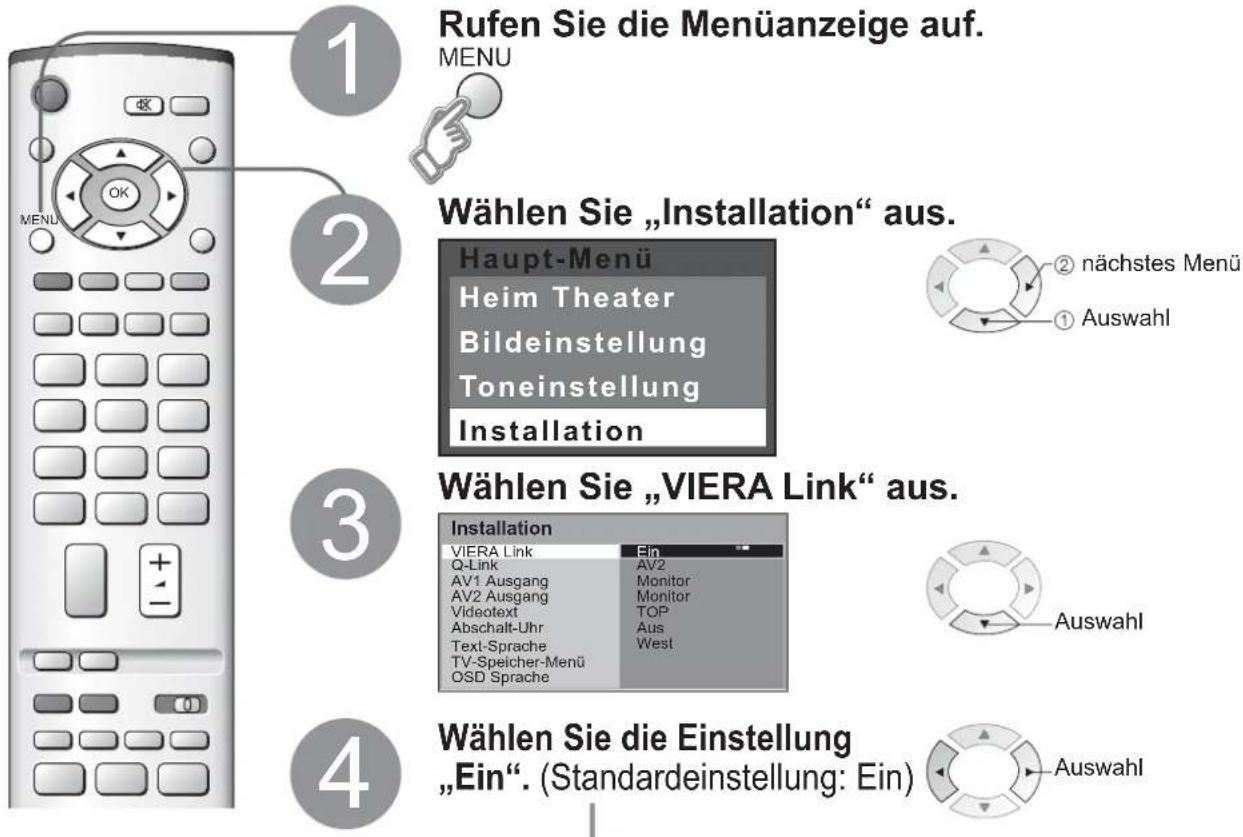

(Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung) Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI“ (S. 11, 14), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Installation“ aus. Haupt-Menü Heim Theater Bildeinstellung Toneinstellung Installation nächstes Menü Auswahl Wählen Sie „VIERA Link“ aus. Installation VIERA Link Q-Link AV1 Ausgang AV2 Ausgang Videotext Abschalt-Uhr Text-Sprache TV-Speicher-Menü OSD Sprache Ein AV2 Monitor Monitor TOP Aus West Auswahl Wählen Sie die Einstellung „Ein“. (Standardeinstellung: Ein) Auswahl

Automatischer Wiedergabestart

Heimkino- Lautsprecher

Einschaltverknüpfung

Ausschaltverknüpfung

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung.

① Rufen Sie die Menüanzeige auf. → MENS
② Wählen Sie „Heim Theater“ oder „TV-Lautsprecher“ aus.

■ Heim Theater: Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus)
Erhöhen/Verringern der Lautstärke
Stummschaltung →

TV-Lautsprecher:

Die Lautsprecher des Fernsehers sind aktiv.

Nach Wahl von „Heim Theater“ werden die Lautsprecher des Fernsehers stummgeschaltet.
Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet sich der Fernseher automatisch ein und zeigt das Programmmaterial des Zusatzgerätes auf dem Bildschirm an. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

Zusatzgeräte

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

■ Anschließen eines Videorecorders / DVD-Recorders (Aufnahme-, Wiedergabeanschlüsse)

■ Anschließen eines DVD-Players (Wiedergabeanschlüsse)

■ Anschließen eines Kabeltuners (RGB-Eingang)

■ Anschließen eines Videorecorders / DVD-Recorders und Kabeltuners (Beispiel)

■ Anschließen eines DVD-Recorders und Videorecorders (Beispiel)

VIERA Link (S. 19)

■ Automatischer Wiedergabestart

Heim Theater

Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Panasonic-Verstärkers oder Panasonic-Player-Heimkinos.

Zusatzgeräte

Anschlüsse (Übersicht)

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über hier nicht gezeigte Anschlüsse sind den Bedienungsanleitungen der anzuschließenden Geräte, der Tabelle weiter unten und den technischen Daten zu entnehmen (S. 29).

Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung/Wiedergabe (Gerät)	Buchsenbezeichnung	AV1 AV2 AV3
		■Aufzeichnung/Wiedergabe von Videocassetten/DVDs (Videorecorder/DVD-Recorder)	○	○
■Wiedergabe von DVDs (DVD-Player)	○	○	○
■Wiedergabe von Camcorder-Bildern (Videokamera)	○	○	○
■Empfang von Satellitenprogrammen (Kabeltuner)	○	○	○
■Videospiele (Videospielkonsole)	○	○	○
■Q-Link	○	○
■Direkte TV-Aufzeichnung	○	○
■VIERA Link

COMPONENT
Y	PB	PR

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 10)

■ Auto Aspekt: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.

Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-

Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto Aspekt“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Signalbezeichnung

Bildseitenverhältnisse

Bildseitenverhältnis-Steuersignal

Breitformatsignal (WSS)

Steuersignal über SCART-Buchse (Stift 8)

Auto Aspekt

16:9

14:9

Aspekt

4:3

4:3 Vollformat

Zoom1

Zoom2

Zoom3

TV

AV1

AV2

AV3

Komponentensignal

AV1

AV2

TV/AV1/AV2/ AV3

PAL

O

O

O

O

O -

O

O

O

O

O

O

O-

O

O

PAL 525/60

O

O

O

O

O -

O

O

O

-

-

-

-

-

O

O

M.NTSC

O

O

O

O

O -

O

O

O

-

-

-

-

-

O

O

NTSC(nur AV-Eingang)

O

O

O

O

O -

O

O

O

-

-

-

-

-

O

O

COMPONENT/HDMI

525(480)/60i

O

O

O

O

O -

O

O

O

-

-

-

-

-

-

-

525(480)/60p

O

O

O

O

O -

O

O

O

-

-

-

-

-

-

-

625(576)/50i

O

O

O

O

O -

O

O

O

-

-

-

-

O

-

-

625(576)/50p

O

O

O

O

O -

O

O

O

-

-

-

-

O

-

-

750(720)/50p

O

O

O

O

O

O

O

O

- O-

-

-

-

-

-

750(720)/60p

O

O

O

O

O

O

O

O

- O-

-

-

-

-

-

1125(1080)/50i

O

O

O

O

O

O

O

O

- O-

-

-

-

-

-

1125(1080)/60i

O

O

O

O

O

O

O

O

- O-

-

-

-

-

-

Hinweise

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand.
- Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.)
Manuelle Wahl des Bildseitenverhältnisses:

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

HDMI-Anschluss

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochaufl ösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.

Ein HDMI-kompatibles Gerät (*1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden.

• Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.
• Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, schließen Sie es über ein DVI-HDMI-Adapterkabel (*2) an die Buchse HDMI dieses Gerätes an.
• Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an.
• Audioeinstellungen können im Eintrag „HDMI Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 11)
• Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz

(*1): HDMI-kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (*2): Im Fachhandel erhältlich.

Hinweise

• Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.
• 720p/1080i-Signale werden vor der Ausgabe auf den Bildschirm umformatiert.
• Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
• Diese HDMI-Buchse entspricht Typ A.
• Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.
• Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p und 1080i. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.
• Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 26.

VIERA Link

Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich.

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes.
- Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet.
Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
- Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.
- Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers aktiviert werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des verwendeten Verstärkers.

Technische Informationen

Hinweise zur SCART-, S-Video und HDMI-Buchse

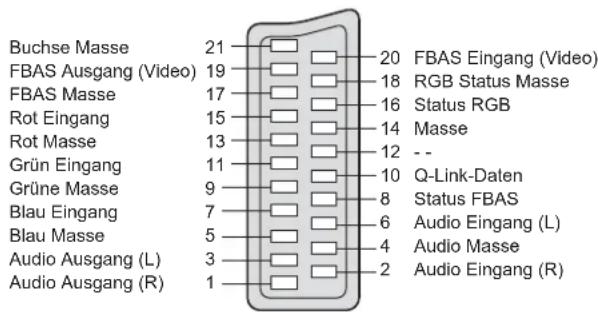

■ AV1-SCART-Anschluss

(RGB, VIDEO, Q-Link)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

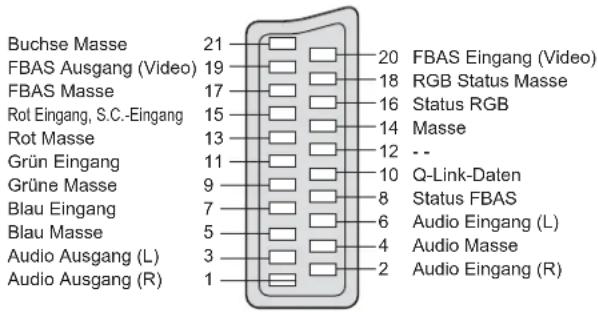

■AV2 SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

Eingänge für AV2 schließen RGB (Rot / Grün / Blau) ein. AV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang, S.C.-Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Dalen 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

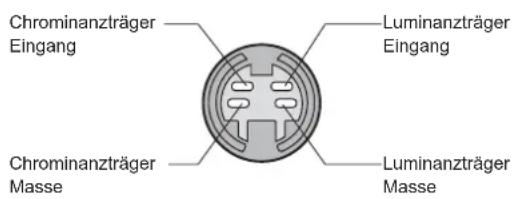

■ 4-pol. AV3-S-VIDEO-Anschluss

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

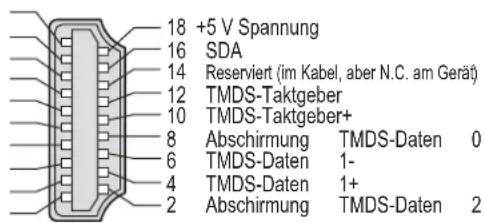

HDMI-Buchse

Erkennung des

spannungsführenden Stiftes

DDC/CFC-Masse

SCI

SQL 050

CEC

Abschirmung TMDS-Taktgeber 11

TMDS-Daten 0-9

TMDS-Daten 0+ 7

Abschirmung TMDS-Daten 1 5

TMDS-Daten 2-3

TMDS-Daten 2+ 1

+5 V Spannung SDA Reserviert (im Kabel, aber N.C. am Gerät) TMDS-Taktgeber TMDS-Taktgeber+ Abschirmung TMDS-Daten 0 TMDS-Daten 1- TMDS-Daten 1+ Abschirmung TMDS-Daten 2

Eingangssignale, die angezeigt werden können

*: Gültige Eingangssignale für Component (Y, PB, PR) und HDMI

Signal	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Component HDMI
525 (480) / 60i 15,73 59,94			*	*
525 (480) / 60p 31,47 59,94			*	*
625 (576) / 50i 15,63 50,00			*	*
625 (576) / 50p 31,25 50,00			*	*
750 (720) / 60p 45,00 60,00			*	*
750 (720) / 50p 37,50 50,00			*	*
1.125 (1.080) / 60i 33,75 60,00			*	*
1.125 (1.080) / 50i 28,13 50,00			*	*

Hinweise

• Andere als die oben spezifi zierten Signale können nicht richtig wiedergegeben werden.
  Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln.

Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler oder ein Panasonic-Kundendienstzentrum.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Aufzeichnung über die Funktion Direkte TV-Aufzeichnung / Q-Link ist nicht möglich

Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV1/AV2 Ausgang“ im Menü „Installation“ richtig ein (S. 16).

Rote, blaue, grüne und schwarze Punkte erscheinen u.U. auf dem Bildschirm

- Dies ist eine Eigenschaft von LCD-Panelen und ist keine Fehlfunktion. Das LCD-Panel wurde mit hochpräziser Technologie hergestellt und bietet klare Bilddetails. Ab und zu kann es vorkommen, dass einige nichtaktive Pixel als feststehende rote, grüne, blaue oder schwarze Punkte auf dem Bildschirm erscheinen. Bitte beachten Sie, dass dies nicht die Leistung des LCD-Fernsehers beeinträchtigt.

Der LCD-Bildschirm bewegt sich geringfügig, wenn mit dem Finger dagegen gedrückt wird. Ein klapperndes Geräusch macht sich u.U. bemerkbar.

Der Bildschirmteil ist mit einem gewissen Spiel am Fernseher montiert worden, um eine Beschädigung des Bildschirms zu verhindern. Dies kann dazu führen, dass sich der Bildschirm geringfügig bewegt, wenn mit dem Finger dagegen gedrückt wird, und dass sich ein klapperndes Geräusch bemerkbar macht. Dabei handelt es sich nicht um eine Funktionsstörung.

Bei HDMI-Anschluss eines Zusatzgerätes erscheint ein ungewöhnliches Bild auf dem Bildschirm.

• Ist das HDMI-Kabel einwandfrei angeschlossen? (S. 22)
• Schalten Sie den Fernseher und das angeschlossene Gerät einmal aus und dann wieder ein.
• Überprüfen Sie das vom Zusatzgerät zugeleitete Signal. (S. 20)
  ● Schließen Sie ein der Norm EIA/CEA-861/861B entsprechendes Gerät an.

Die Fernbedienung funktioniert nicht.

• Sind die Batterien korrekt eingelegt worden? (S. 6)
• Ist der Fernseher eingeschaltet?

Häufig gestellte Fragen

Störung Abhilfemaßna

Gestörtes, stark verrauschtes Bild

Kein Bild

Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)

Keine Bild- und Tonausgabe

Kein Ton

Ton zu leise oder Klang verzerrt

Ungewöhnlicher Klang

Eine Fehlermeldung erscheint auf dem Bildschirm.

Die Funktion „VIERA Link“ arbeitet nicht.

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.

Eine Fehlermeldung erscheint auf dem Bildschirm.

• Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 14)
• Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befinden.

- Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 14)

● Stimmen Sie die Kanäle erneut ab. (S. 16)

● Befi ndet sich das Gerät im AV-Modus?

- Ist der Netzstecker an eine Netzsteckdose angeschlossen?

- Ist der Fernseher eingeschaltet?

Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 14) und den Lautstärkepegel.

- Ist die Stummschaltung aktiviert? (S. 7)

- Ist die Lautstärke auf den Minimalpegel eingestellt?

- Der Tonsignal-Empfang wird u.U. beeinträchtigt.

- Stellen Sie den Eintrag „Audio Empfang“ (S. 14) des Menüs „Toneinstellung“ auf „Mono“ ein.

- Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.

Überprüfen Sie die Einstellung des Eintrags „HDMI Eingang“ des Menüs „Toneinstellung“. (S. 14)

- Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Audioanschluss her. (S. 25)

- Bitte nehmen Sie Kontakt mit einem Panasonic-Kundendienstzentrum auf.

● Schalten Sie den Fernseher bei eingeschaltetem Zusatzgerät erneut ein.

- Stellen Sie „VIERA Link“ einmal auf „Aus“ und dann erneut auf „Ein“ ein. (S. 19)

Die Abschaltuhr-Funktion wurde aktiviert.

- Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.

- Bitte folgen Sie den Anweisungen der Meldung.

- Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Lizenzinformationen

Warenzeichen

● VGA ist ein Warenzeichen von International Business Machines Corporation.
Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

• HDMI, das HDMI-Logo und High-Defi nition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
  HDAVI Control™ ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

Technische Daten

			TX-26LE7F/SA TX-32LE7F/SA
Stromquelle			220-240 V Wechselstrom, 50 Hz
Leistungsaufnahme	Normaler Betrieb 92 W		121 W
	Bereitschaftszustand		1 W
Bildschirm	Bildformat 16:9
	Sichtbare Diagole 66 cm 80 cm
	Anzahl Pixel 1.049.088 (1.366 (B) × 768 (H))
Audioausgang			2 x 8 W RMS, 8 Ω Impedanz
Kopfhörer			M3-Buchse (3,5 mm) × 1
Empfangssysteme / Empfangskanäle			PAL B, G, I, SECAM B, G SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20(U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichM.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG)Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich
Antennenanschluss			UHF / VHF
Betriebsbedingungen			Temperatur : 5 °C - 35 °CLuftfeuchtigkeit : 5 % - 90 % RH (nichtkondensierend)
Zahl der Videotext - Seiten			200
Anschlussbuchsen	AV1 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV3	VIDEO	1 × RCA-Stiftstecker	1,0 V[p-p] (75 Ω)
		S-VIDEO	4-pol. Mini-DIN	Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R	2 × RCA-Stiftstecker	0,5 V[rms]
	Sonstige	COMPONENT	Y	1,0 V[p-p] (einschl. Synchronisation)PB, PR ±0,35 V[p-p]
		HDMI	Buchse des Typs A
		AUDIO L - R	2 × RCA-Stiftstecker	0,5 V[rms]
	Ausgang	AUDIO L - R	2 × RCA-Stiftstecker	0,5 V[rms] (hohe Impedanz)
Abmessungen ( B × H × T )
	Einschließlich TV-Ständer		657 mm × 525 mm × 239 mm	791 mm × 615 mm × 239 mm
	Nur Fernseher		657 mm × 473 mm × 107 mm	791 mm × 563 mm × 107 mm
Gewicht			12,5 kg Netto	16 kg Netto

Hinweise

• Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013:2001+A1:2003, EN55020:2002+A1:2003+A2:2005, EN61000-3-2:2000+A2:2006, EN61000-3-3:1995+A1:2001

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika
