BEDIENUNGSANLEITUNG TH-103PF10EK PANASONIC

Bedienungsanleitung Hochaufl ösendes Plasmadisplay

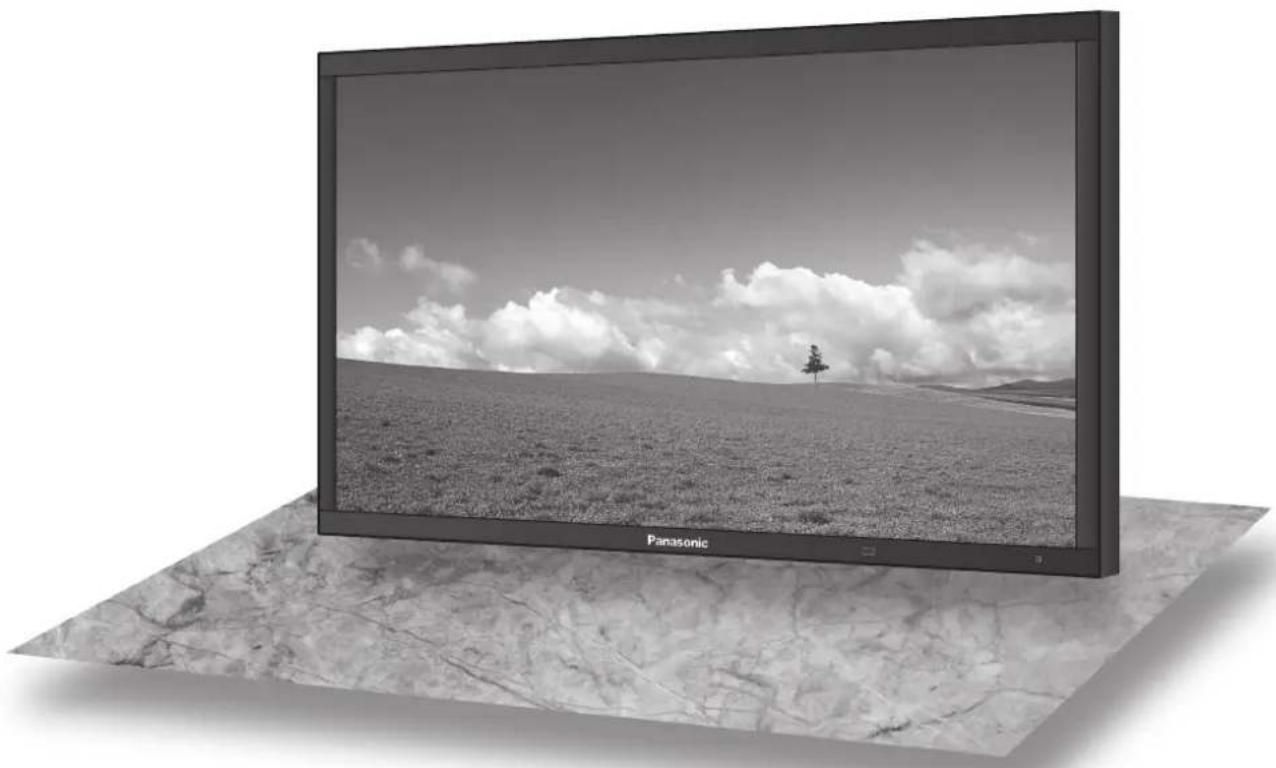

Modell-Nr. TH-103PF10EK

Bei der obigen Abbildung handelt es sich um ein Bild.

Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers und heben Sie sie für zukünftige Referenz gut auf.

Deutsch

Lieber Panasonic-Kunde

Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue Plasmadisplay über lange Jahre viel Freude bereitet.

Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen.

Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen zusammen mit der Quittung auf und notieren Sie sich die Modell- und die Seriennummer im Freiraum auf der hinteren Umschlagseite dieser Anleitung.

Bitte besuchen Sie die Webseite von Panasonic http://panasonic.net

Inhaltsverzeichnis

Wichtige Hinweise zur Sicherheit .... 3

Sicherheitsmaßnahmen 4

Zubehör 7

Mitgeliefertes Zubehör 7

Fernbedienungsbatterien 7

Anschlüsse 8

Anschluss an Buchsen AUDIO OUT 8

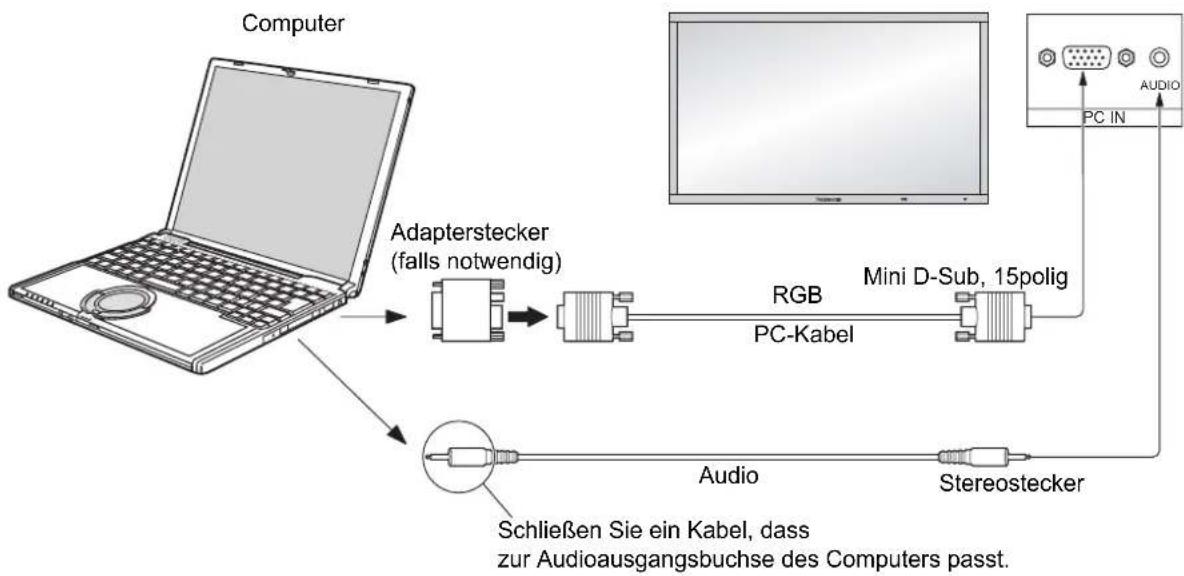

Anschluss an die PC-Eingangsbuchsen 9

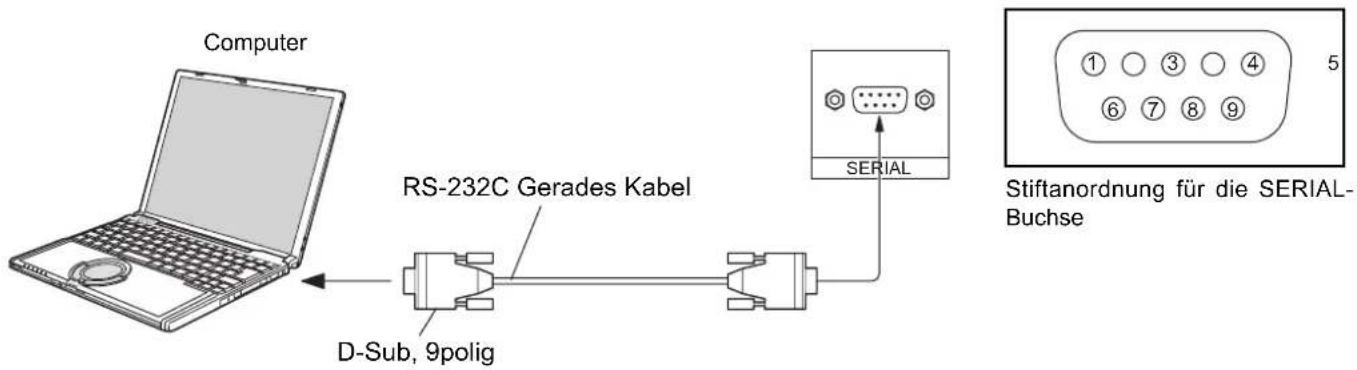

Anschluss an die SERIAL-Buchsen 10

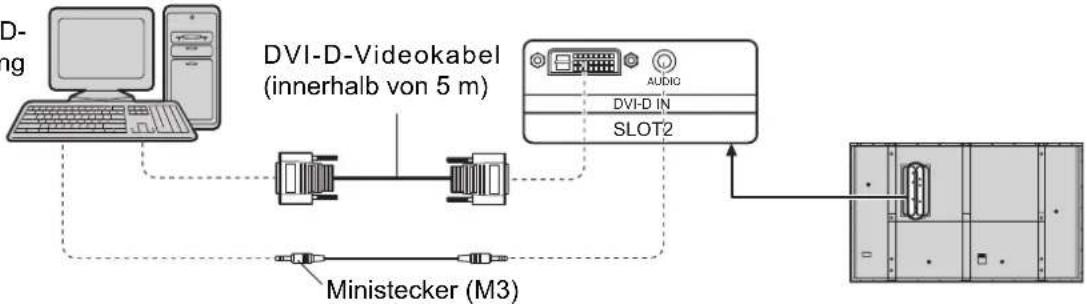

DVI-D-Anschluss 11

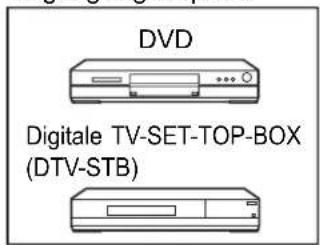

COMPONENT / RGB-Anschluss 11

Ein- und Ausschalten 12

Anfangsauswahlen....13

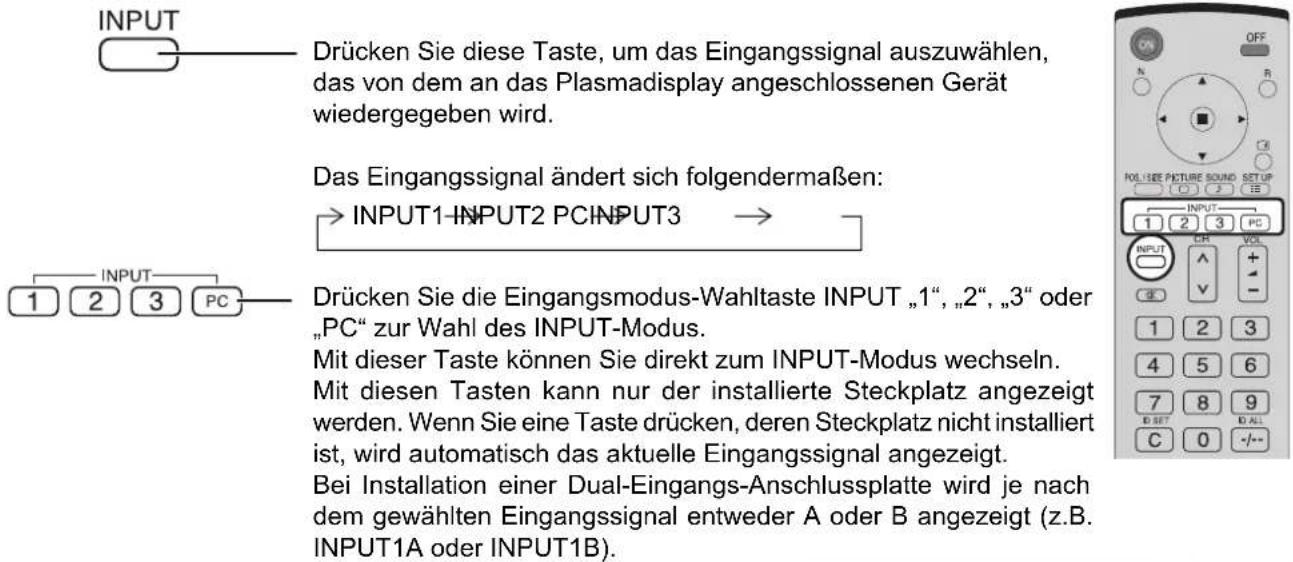

Auswahl des Eingangssignals 13

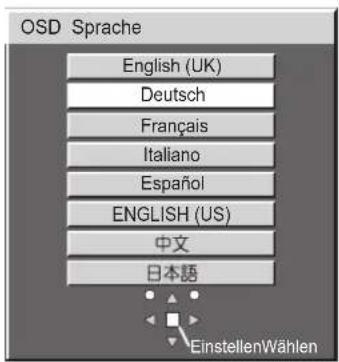

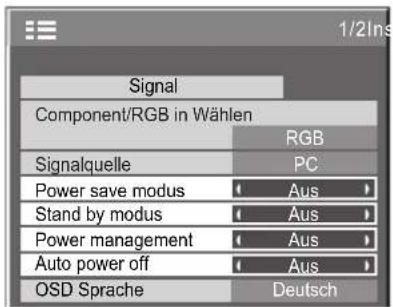

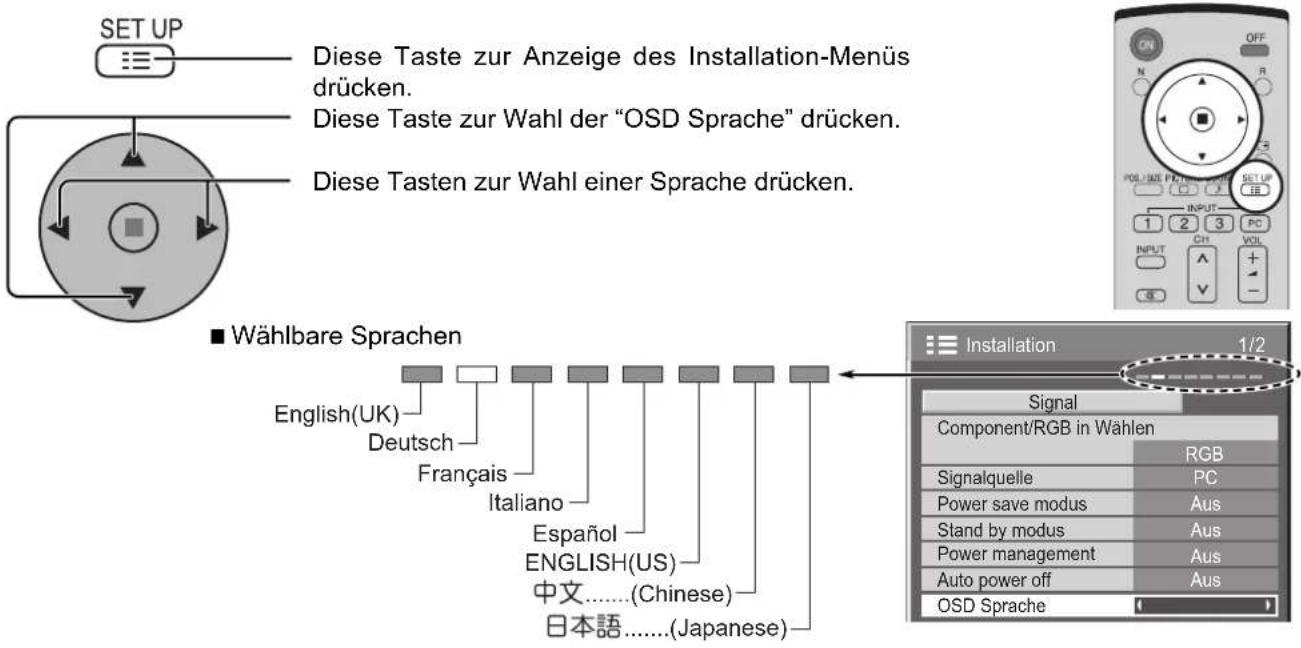

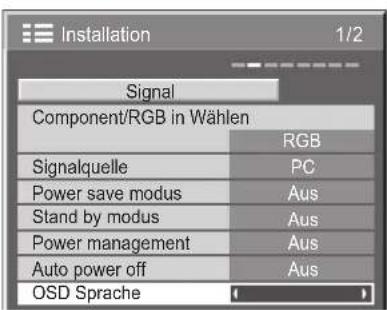

Wahl der Menüsprache für die Bildschirmanzeige ... 13

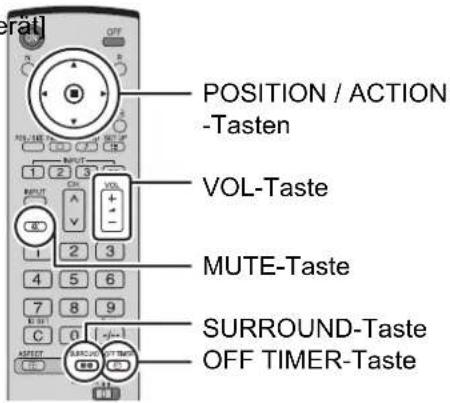

Grundbedienungselemente 14

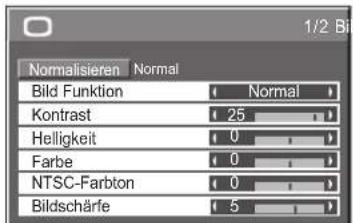

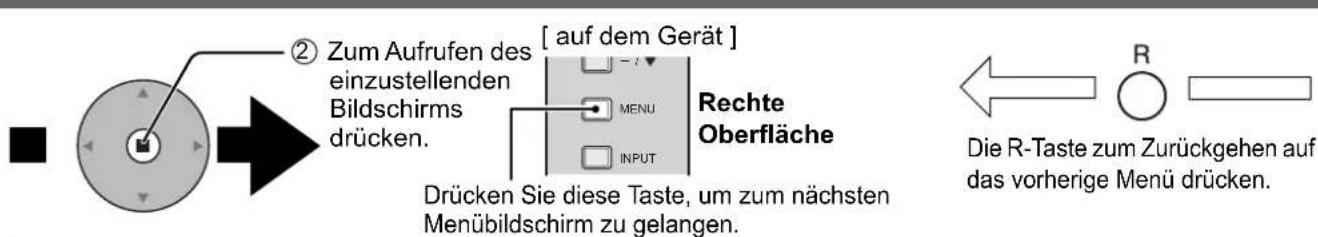

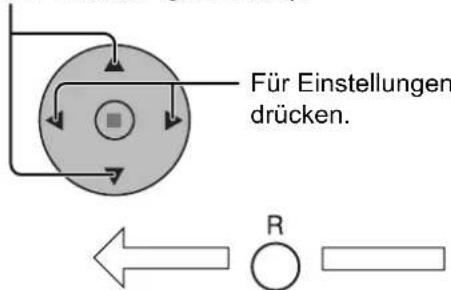

Menü-Anzeige auf dem Bildschirm 16

ASPEKT-Betriebsart (Bildformat) 18

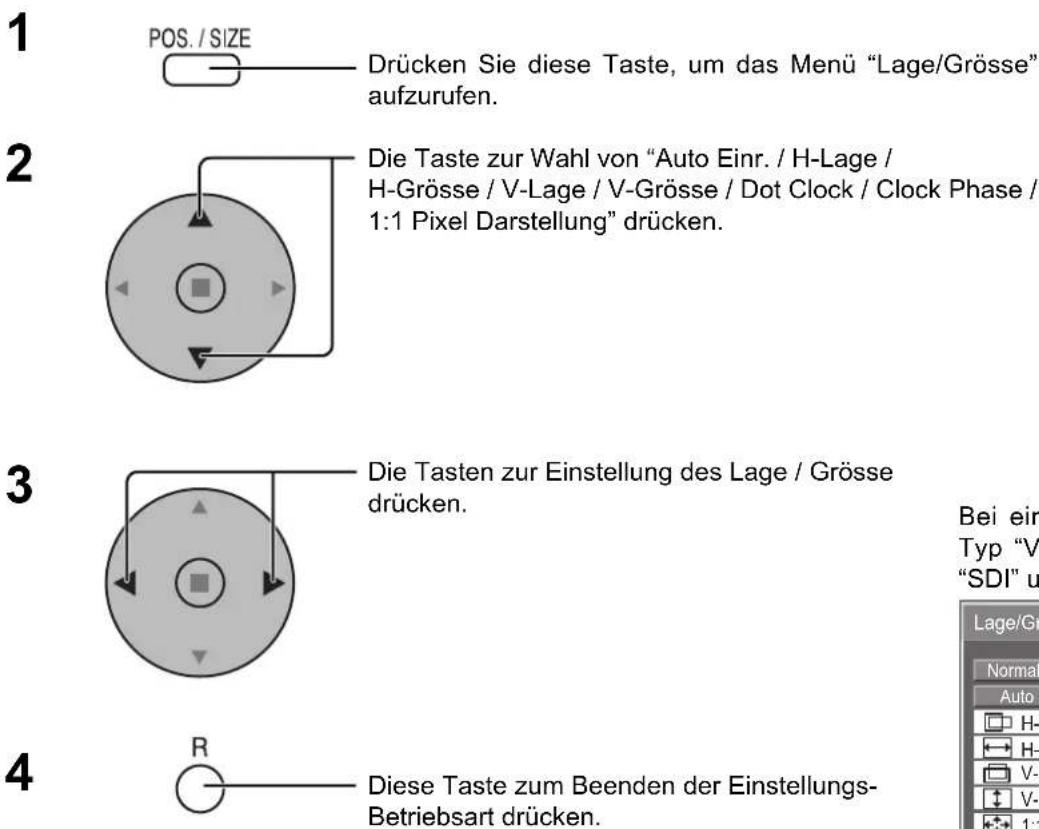

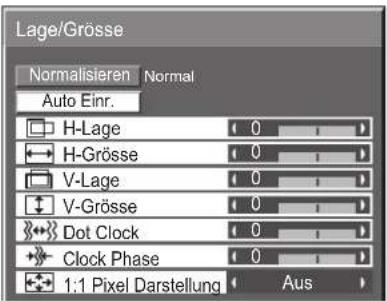

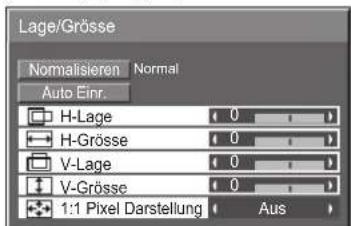

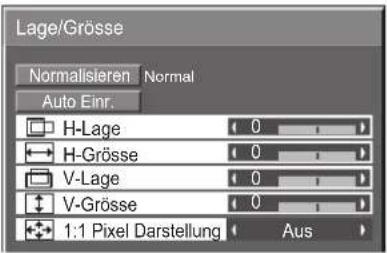

Lage / Grösse anpassen 19

MULTI-PIP (Multi-Bild-in-Bild) 21

Advanced PIP (Erweitertes PIP) 22

Bild-Einstellungen 23

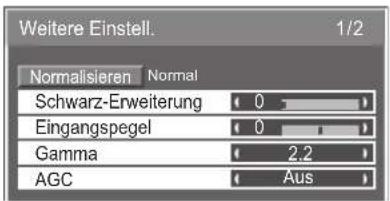

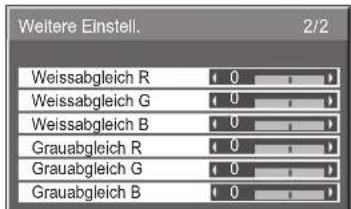

Weitere Einstellungen 24

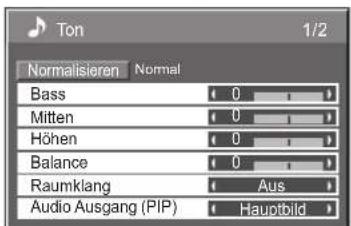

Toneinstellungen 25

SDI-Tonausgabe....26

Raumklang-Effekt 26

Stummschaltung....26

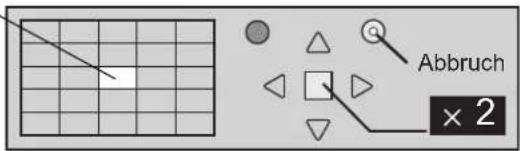

Digitaler Zoom 27

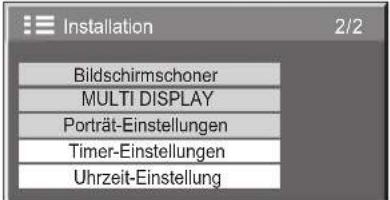

Uhrzeit-Einstellung / Timer-Einstellungen ..... 28

Uhrzeit-Einstellung 28

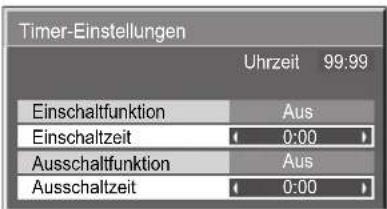

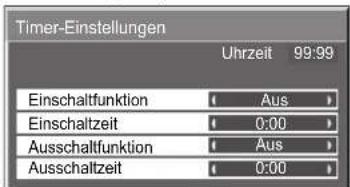

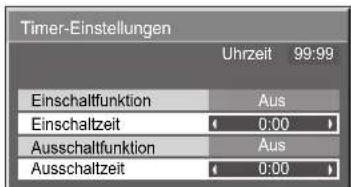

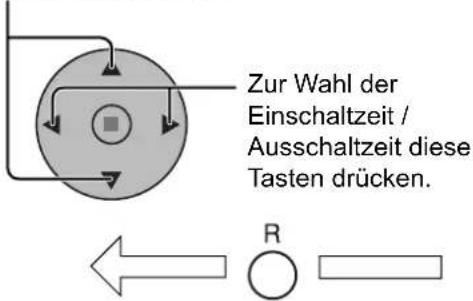

Timer-Einstellungen 29

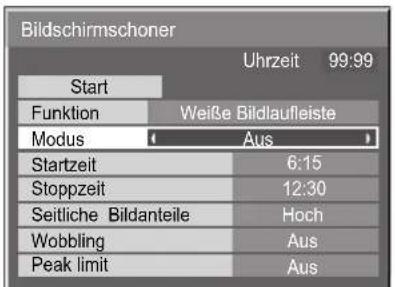

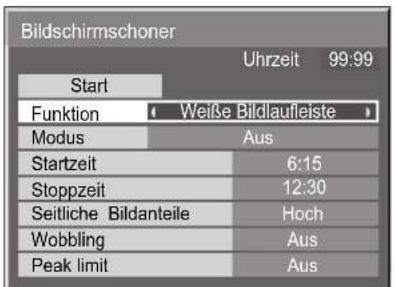

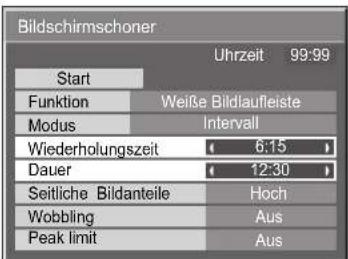

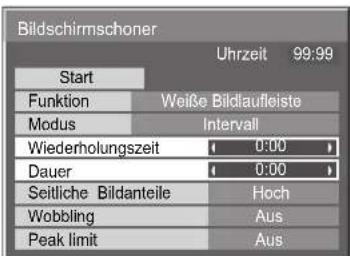

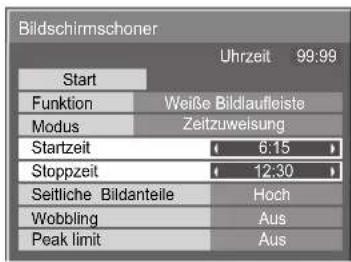

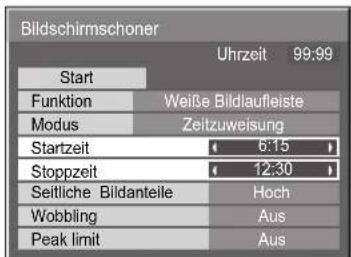

Bildschirmschoner (zum Verhindern von Einbrennen) 30

Einstellung der Zeit für den Bildschirmschoner ..... 31

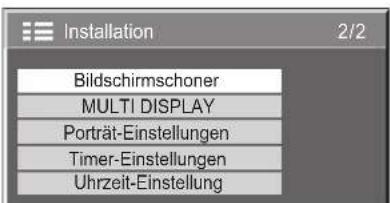

Reduzierung von Einbrennen 31

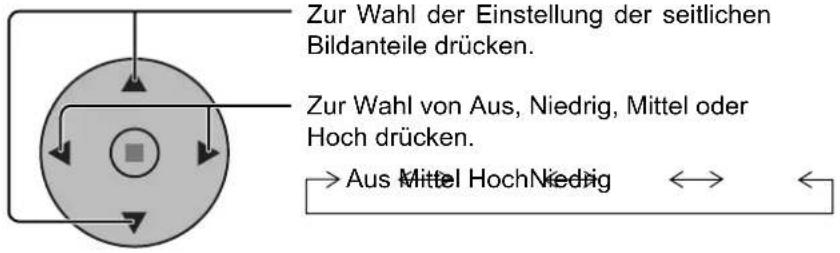

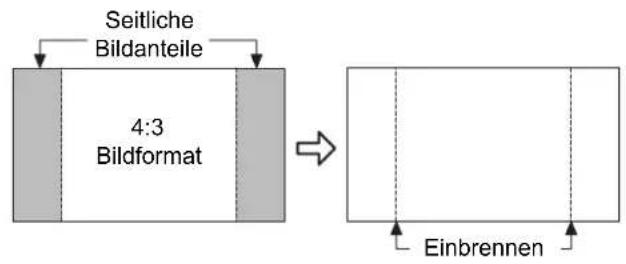

Einstellung der seitlichen Bildanteile 32

Energieeinsparung 33

Ändern der Eingangssignalquellen 33

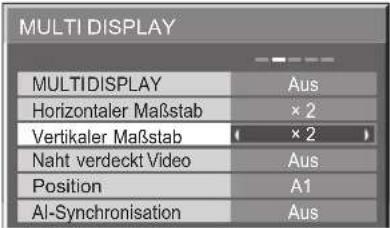

Einstellung für MULTIDISPLAY 34

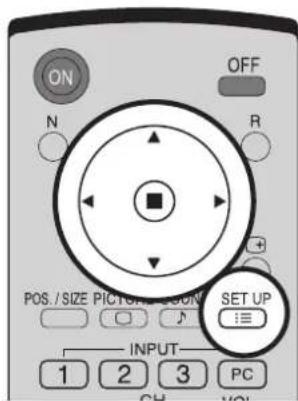

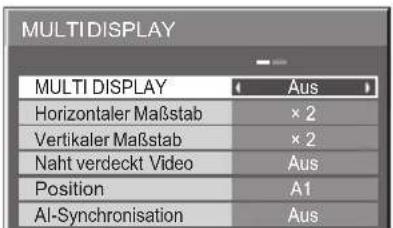

Vorgehen zur Einstellung für MULTIDISPLAY ..... 34

Einstellung der Display-Positionsnummer für jedes Plasmadisplay 35

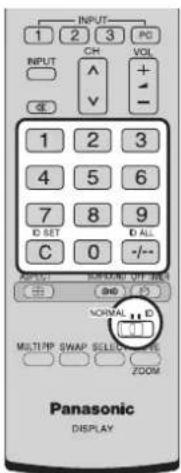

Funktion der Fernbedienungs-ID 36

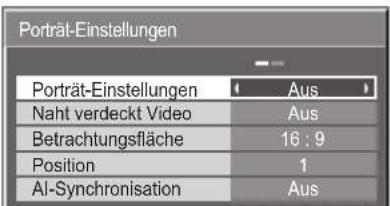

Einstellung für Porträt 37

Vorgehen zur Einstellung für Porträt 37

Einstellung der Eingangssignale 39

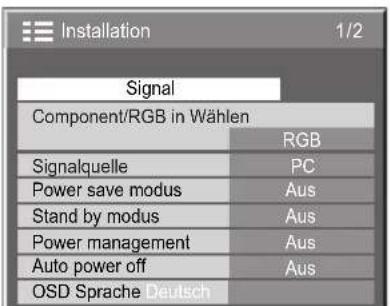

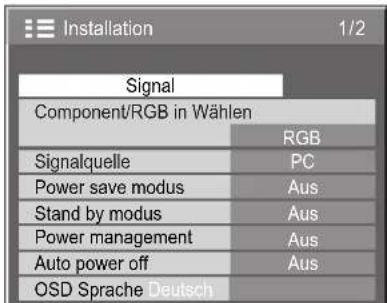

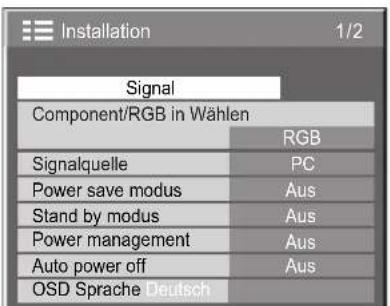

Wahl von Component/RGB IN Signalen 39

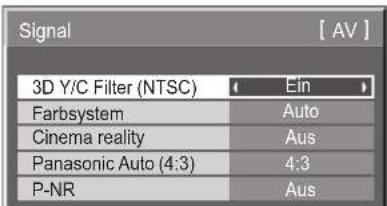

3D Y/C Filter 39

P-NR / MPEG NR / Mosquito-NR 40

Farbsystem / Panasonic Auto 41

Cinema reality 41

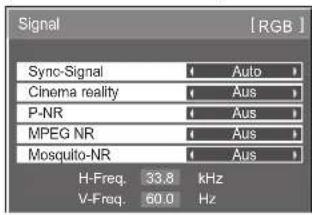

Sync-Signal 42

H-Freq. (kHz) / V-Freq. (Hz) 42

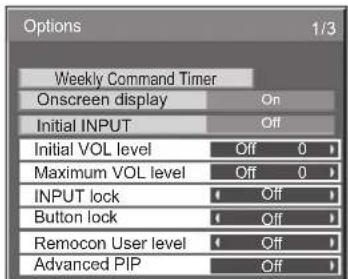

Optionsanpassung 43

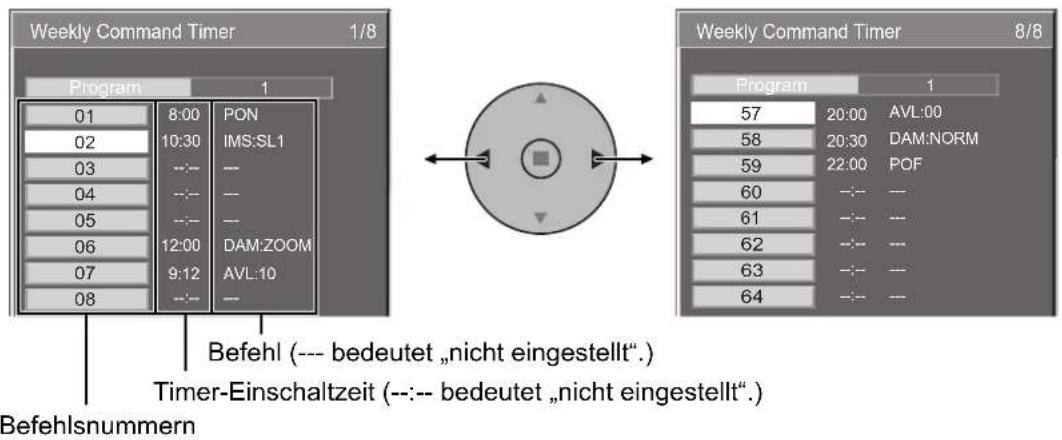

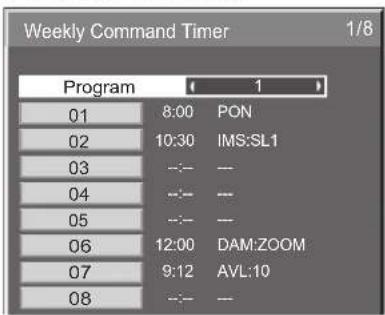

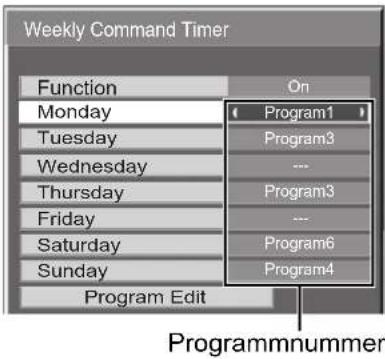

Weekly Command Timer (Wöchentlicher Befehls-Timer) 47

Transportzustand 49

Fehlersuche 50

DVI-D/COMPONENT/RGB/PC-Eingangssignale ... 51

Befehlsliste für Weekly Command Timer .... 52

Technische Daten 53

Wichtige Hinweise zur Sicherheit

WARNUNG

1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden.

Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen (einschließlich der Regale usw. über dem Gerät).

Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden.

2) Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Geräteinneren befinden sich keine Teile, die gewartet werden müssen. Wenden Sie sich für Reparaturen an einen qualifizierten Fachmann.

3) Der Erdungsanschluss des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet, der sich aus Sicherheitsgründen nur an einer geerdeten Netzsteckdose anschließen lässt. Wenden Sie sich an einen Elektriker, falls der Netzstecker nicht an eine Steckdose angeschlossen werden kann.

Die Erdung darf nicht außer Funktion gesetzt werden.

4) Um einen elektrischen Schlag zu vermeiden, stellen Sie sicher, dass der Netzsteckert richtig geerdet ist.

VORSICHT

Dieses Gerät ist für den Betrieb an Orten vorgesehen, an denen nur geringe elektromagnetische Felder auftreten.

Falls das Gerät in der Nähe von Quellen starker elektromagnetischer Felder oder an Orten betrieben wird, an denen elektrische Störsignale die Eingangssignale beeinflussen, kann die Bild- oder Tonwiedergabe instabil sein oder es können Störgeräusche auftreten.

Halten Sie deshalb das Gerät von Quellen starker elektromagnetischer Felder fern, um jegliche Gefahr einer Beschädigung auszuschließen.

Warenzeichen

• VGA ist ein Warenzeichen von International Business Machines Corporation.
• Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
- S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Hinweis:

Vermeiden Sie die Anzeige eines Standbilds über einen längeren Zeitraum hinweg, da dies zu einem permanenten Einbrennen des Bilds in den Plasmabildschirm führen kann.

Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.

Sicherheitsmaßnahmen

WARNUNG

■ Aufstellung

Für das Plasmadisplay darf nur das folgende Sonderzubehör verwendet werden. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, sodass eine Verletzungsgefahr besteht.

(Das gesamte folgende Zubehör wird von Matsushita Electric Industrial Co., Ltd.hergestellt.)

• Sockel TY-ST103PF9
• Wandhalterung (vertikal) ...... TY-WK103PV9
  • BNC-Component-Video-Terminal-Board ..... TY-42TM6A
  • BNC-Composite-Video-Terminal-Board ..... TY-42TM6B
  • BNC-Dual-Video-Terminal-Board ..... TY-FB9BD
  • DVI-D-Anschlusskarte für PF-Serie ..... TY-FB9FDD
• RCA-Component-Video-Terminal-Board ...... TY-42TM6Z
  • RCA-Composite-Video-Terminal-Board ..... TY-42TM6V
• Aktives RGB-Terminal-Board ...... TY-42TM6G
  • PC-Eingang-Terminal-Board ..... TY-42TM6P
• Composite/Component-Video-Terminal-Board .... TY-42TM6Y
• SDI Terminal Board ...... TY-FB7SD
  • HD-SDI Terminal Board ..... TY-FB9HD
  • HDMI Terminal Board ..... TY-FB8HM
  • SCART-Terminal-Board ..... TY-FB8SC
• Ir-Through-Buchsenkarte ...... TY-FB9RT
  • HD-SDI Terminal Board mit Audio ..... TY-FB10HD
• Dual HDMI Terminal Board ...... TY-FB10HMD
• Wireless-Presentation-Board .... TY-FB10WPE
  • AV-Terminal-Box ..... TY-TB10AV

Alle Einstellungen müssen durch einen qualifizierten Fachmann vorgenommen werden.

Kleinteile können eine Erstickungsgefahr darstellen, wenn sie versehentlich verschluckt werden. Bewahren Sie Kleinteile nicht in der Reichweite von Kleinkindern auf. Entsorgen Sie nicht benötigte Kleinteile und sonstige Gegenstände (einschließlich Verpackungsmaterial und Plastiktüten/-abdeckungen), damit Kleinkinder nicht damit spielen und somit einer Erstickungsgefahr ausgesetzt sind.

Das Plasmadisplay darf nicht auf einer geneigten oder instabilen Fläche aufgestellt werden.

- Das Plasmadisplay kann umkippen und herunterfallen.

Keine Gegenstände auf das Plasmadisplay stellen.

- Beim Eindringen von ausgeschüttetem Wasser oder von Fremdkörpern kann ein Kurzschluss verursacht werden, der einen Brand oder einen elektrischen Schlag auslösen kann. Falls irgendwelche Fremdköper in das Plasmadisplay gelangen, müssen Sie sich an Ihren örtlichen Panasonic-Händler wenden.

Nur in senkrechter Position befördern!

- Falls Sie das Gerät so transportieren, dass der Display-Bildschirm nach oben oder nach unten zeigt, kann die inneren Schaltkreise beschädigt werden.

Die Be - und Entlüftungsöffnungen dürfen unter keinen Umständen durch Gegenstände jeglicher Art zugedeckt werden.

Für ausreichende Belüftung;

Wenn Sie den Sockel (Sonderzubehör) für das Plasma-Display verwenden, halten Sie die folgenden Mindestabstände um das Plasma-Display ein: 30 cm nach oben, links und rechts, 15 cm nach unten und 20 cm nach hinten.

■ Verwendung des Plasmadisplays

Das Plasmadisplay ist für den Betrieb mit einer Netzspannung von 220 - 240 V, 50/60 Hz vorgesehen.

Die Entlüftungsöffnungen dürfen nicht abgedeckt werden.

- Falls die Entlüftungsöffnungen blockiert werden, kann sich das Plasmadisplay überhitzen, was einen Geräteschaden oder einen Brand verursachen kann.

Keine Fremdkörper in das Plasmadisplay stecken.

- Metallene oder entzündbare Gegenstände dürfen nicht durch die Entlüftungsöffnungen in das Plasmadisplay gesteckt werden oder in das Gerät fallen, weil die Gefahr eines Brandausbruchs oder eines elektrischen Schlages vorhanden ist.

Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden.

- Im Inneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an Ihren örtlichen Panasonic-Händler.

Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.

Verwenden Sie ausschließlich das Netzkabel im Lieferumfang dieses Gerätes.

- Bei Verwendung eines anderen als des mitgelieferten Netzkabels besteht die Gefahr von Brand oder elektrischem Schlag.

Den Netzstecker vollständig an eine Steckdose anschließen.

- Falls der Netzstecker nicht vollständig hineingesteckt ist, kann durch entstehende Wärme ein Brand verursacht werden. Ein beschädigter Netzstecker oder eine Steckdose mit lockerer Abdeckplatte dürfen nicht verwendet werden.

Den Netzstecker nicht mit nassen Händen anfassen.

- Beim Anfassen mit nassen Händen kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel darf nicht beschädigt werden. Beim Lösen aus der Steckdose muss das Kabel am Netzstecker festgehalten und herausgezogen werden.

- Das Kabel darf nicht beschädigt oder abgeändert, mit schweren Gegenständen belastet, einer Wärmequelle ausgesetzt, verdreht, stark gebogen oder gezogen werden. In diesem Fall besteht die Gefahr eines Brandausbruchs oder eines elektrischen Schlages. Ein beschädigtes Netzkabel muss unverzüglich bei einem autorisierten Kundendienstzentrum repariert werden.

Falls das Plasmadisplay für längere Zeit nicht in Betrieb genommen wird, müssen Sie das Netzkabel aus der Steckdose ziehen.

■ Bei auftretenden Störungen

Bei einer Störung (wie Bild- oder Tonausfall) oder falls Rauch oder ein abnormaler Geruch aus dem Plasmadisplay austritt, muss der Netzstecker sofort aus der Steckdose gezogen werden.

- Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an Ihren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay irgendwelche Reparaturen vorzunehmen.

Beim Eindringen von Fremdkörpern oder Wasser oder bei einer Gehäusebeschädigung müssen Sie den Netzstecker sofort aus der Steckdose ziehen.

- Durch einen Kurzschluss kann ein Brand verursacht werden. Wenden Sie sich gegebenenfalls für notwendige Reparaturen an Ihren örtlichen Panasonic-Händler.

VORSICHT

■ Verwendung des Plasmadisplays

Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Plasmadisplays halten.

- Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Plasmadisplays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können.

Zum Ändern des Aufstellungsortes müssen alle Kabel gelöst werden.

- Beim Ändern des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden, was zu einem Brandausbruch oder einem elektrischen Schlag führen kann.

Ziehen Sie vor dem Reinigen als Vorsichtsmaßnahme den Netzstecker aus der Steckdose.

- Bei angeschlossenem Netzstecker kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel regelmäßig reinigen, sodass sich kein Staub darauf ansammeln kann.

- Falls sich auf dem Netzkabel Staub ansammelt, kann die Isolation durch Feuchtigkeit beschädigt werden, was zu einem Brandausbruch führen kann. Das Netzkabel aus der Steckdose ziehen und mit einem trockenen Tuch abwischen.

Das Plasmadisplay strahlt Infrarotstrahlen ab und kann daher andere Infrarot-Kommunikationsgeräte beeinfl ussen.

Den Infrarot-Sensor an einem Ort aufstellen, an dem er nicht von direktem oder reflektiertem Licht des Plasmadisplay beeinfl usst werden kann.

Achten Sie darauf, dass sich keine Kinder auf das Display oder den Displaysockel setzen oder stellen oder in deren Nähe spielen.

Bitte halten Sie einen angemessenen Abstand* zum Bildschirm.

Das Betrachten des Bildschirms dieses Produkts aus nächster Nähe kann je nach dem Videomaterial Übelkeit verursachen.

* Abstand von etwa der dreifachen Höhe des Bildschirms

Der Bildschirm besteht aus Glas. Setzen Sie ihn keinem starken Druck oder Stößen aus.

• Dies kann zu Verletzungen führen.

Treffen Sie Vorbeugemaßnahmen gegen das Umfallen.

- Erdbeben oder Kinder, die auf das Display klettern, können dazu führen, dass das Display umfällt und ggf. Verletzungen verursachen.

Reinigung und Wartung

Der Bildschirm ist speziell behandelt. Verwenden Sie deshalb zum Reinigen nur das mitgelieferte Tuch oder ein weiches fusselfreies Tuch.

- Bei starker Verschmutzung feuchten Sie ein weiches, flusenfreies Tuch mit reinem Wasser oder einer Lösung aus 1 Teil Wasser und 100 Teilen eines neutralen Reinigungsmittels an, wischen Sie die Bildschirmoberfläche damit ab, und reiben Sie anschließend mit einem trockenen, weichen, flusenfreien Tuch gleichmäßig nach, bis die Oberfläche vollständig trocken ist.

- Die Bildschirmoberfläche darf nicht mit Fingernägeln oder anderen Gegenständen zerkratzt werden und es dürfen keine Gegenstände gegen den Bildschirm geschlagen werden, weil er beschädigt werden kann. Jeglicher Kontakt mit flüchtigen Substanzen, wie Insektenschutzmittel, Lösungsmittel usw. ist zu vermeiden, weil die Oberfläche beschädigt werden kann.

Verwenden Sie zum Reinigen des Gehäuses ein weiches trockenes Tuch.

- Bei starker Verschmutzung müssen Sie das Gehäuse mit einem weichen Tuch, das mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, reinigen. Wischen Sie das Gehäuse mit einem anderen weichen Tuch trocken.

- Es darf kein Reinigungsmittel auf die Bildschirmoberfläche gelangen. Falls Wassertropfen ins Geräteinnere gelangen, können Betriebsstörungen verursacht werden.

- Vermeiden Sie jeglichen Kontakt des Gehäuses mit flüchtigen Substanzen, wie Insektenschutzmitteln, Lösungsmitteln usw., weil das Gehäuse beschädigt werden und sich die Beschichtung ablösen kann. Außerdem darf das Gehäuse nicht über längere Zeit mit Gegenständen aus Gummi oder PVC in Berührung kommen.

Zubehör

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit

Bedienungsanleitung

Fernbedienung EUR7636090R

Batterien für die Fernbedienung (Grösse R6 (UM3) x 2)

Panasonic

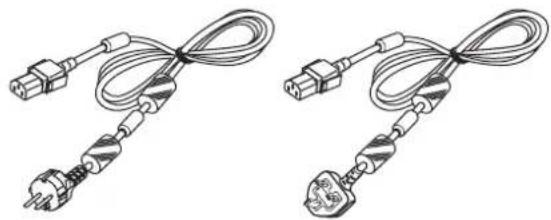

Netzkabel × 2 Haltebänder × 2

Ösenschraubenkappe × 3

Fernbedienungsbatterien

Zwei Batterien der Grösse R6 sind notwendig.

1. Den Haken ziehen und festhalten, dann den Batteriefachdeckel öffnen.

2. Die Batterien einlegen – dabei auf korrekte Polarität achten (+ und –).

3. Den Batteriefachdeckel wieder anbringen.

Beim regelmäßigen Benutzen der Fernbedienung sollten die alten Batterien für eine längere Lebensdauer durch Alkali-Batterien ausgetauscht werden.

Vorsichtsmaßnahmen bei der Verwendung von Batterien

Ein falsches Einlegen der Batterien kann zum Auslaufen und zum Korrodieren und dadurch zu Beschädigungen der Fernbedienung führen.

Die Batterien sind auf umweltfreundliche Art zu entsorgen.

Beachten Sie die folgenden Vorsichtsmaßnahmen:

1. Die Batterien sollten immer paarweise ausgetauscht werden. Immer neue Batterien beim Auswechseln der alten verwenden.
2. Alte und neue Batterien sollten niemals gemischt werden.
3. Verschiedene Batteriearten nicht mischen (Beispiel: "Zink-Kohle" und "Alkali").
4. Niemals die Batterien aufladen, kurzschließen, zerlegen, aufheizen oder verbrennen.
5. Das Auswechseln der Batterien wird notwendig, wenn das Plasmadisplay auf die Fernbedienung nur noch gelegentlich oder gar nicht mehr reagiert.

Anschlüsse

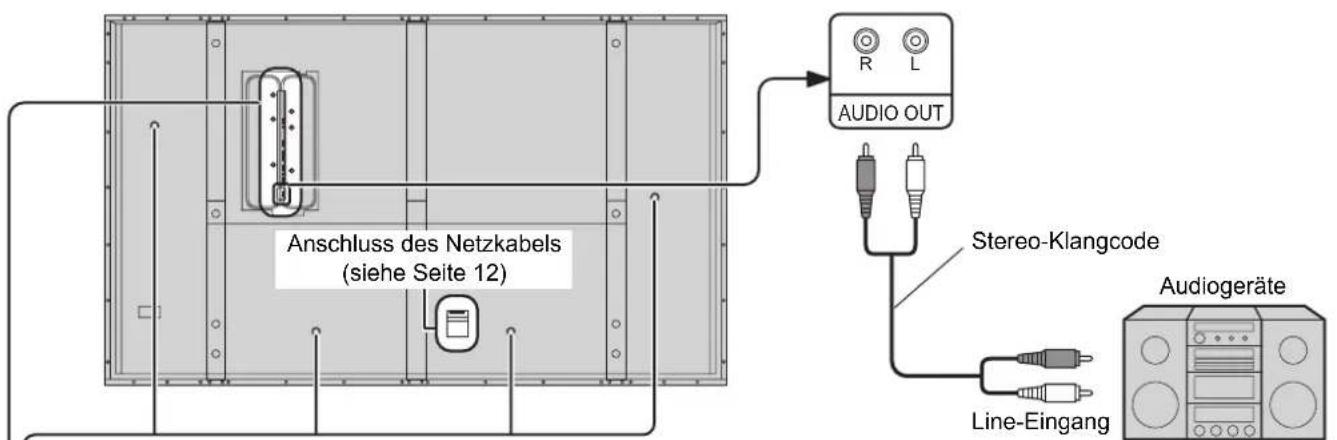

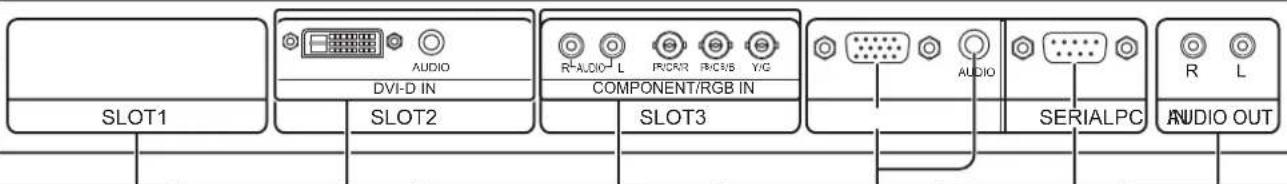

Anschluss an Buchsen AUDIO OUT

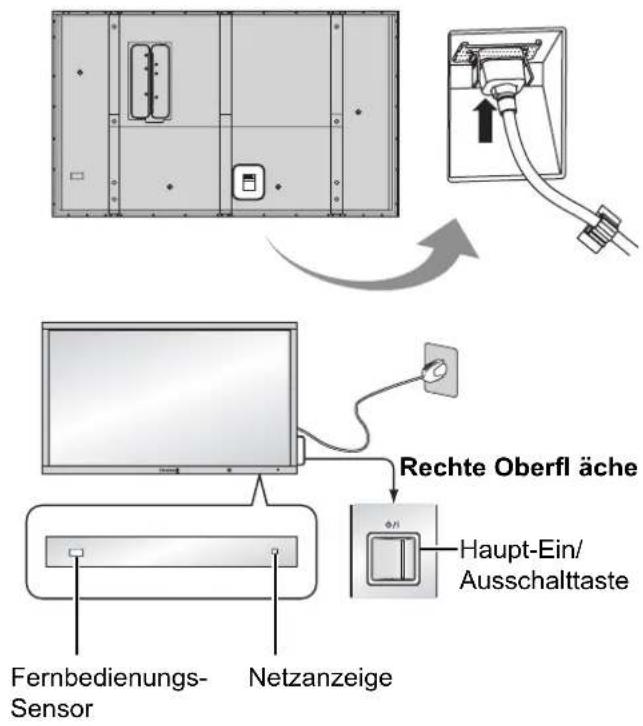

Anschluss des Netzkabels (siehe Seite 12) AUDIO OUT Stereo-Klangcode Line-Eingang Audiogeräte

• Befestigung des Netzkabels

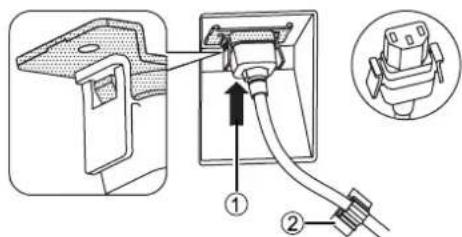

① Schließen Sie das Netzkabel an die Displayeinheit an.
Führen Sie das Netzkabel ein, bis es einrastet.
② Sichern Sie das Netzkabel mit der Klammer. Hinweis:
Achten Sie darauf, das Netzkabel sowohl auf der linken als auch auf der rechten Seite zu sichern.

Schließen

Drücken, bis der Haken einklickt.

Öffnen

2. Abziehen.
1. Den Knopf gedrückt halten.

Abtrennen des Netzkabels

Sie das I durch der zwei 0.

Trennen Sie das Netzkabel durch Drücken der zwei Knöpfe ab.

Hinweis:

Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, stets zuerst den Steckverbinder von der Steckdose abzutrennen.

- Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.

Das Kabel-Halteband wie in der Abbildung gezeigt durch die Klemme stecken.

Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den Halter schieben.

Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle Kabel mit der mitgelieferten Kabelklemme zusammenbinden.

Lösen:
Knopf gedrückthalten

Steckplätze für optionale Terminal-Boards (abgedeckt)

DVI-D IN-Buchsen (baugleich mit dem DVI-D- Anschlusskarte für PF-Serie (TY-FB9FDD)) (siehe Seite 11)

COMPONENT/RGB IN- und Audio IN-Buchsen (baugleich mit dem BNC-Component-Video-Terminal-Board (TY-42TM6A)) (siehe Seite 11)

Von EXIT- Monitor-Buchse an Computer (siehe Seite 9)

Von SERIAL- Buchse an Computer (siehe Seite 10)

Zur Eingabe an einem Audio- Verstärker (siehe Seite 8)

Hinweis:

Beim Versand aus dem Werk ist eine Anschlussplatte in SLOT 2 und SLOT 3 installiert.

Anschluss an die PC-Eingangsbuchsen

Hinweise:

- Aus Platzgründen können gelegentlich beim Anschluss eines Mini D-Sub 15P-Kabels mit Ferritkern an eine PC-Eingangsbuchse Probleme auftreten.

- Computersignale mit einer Horizontalabtastfrequenz von 15 bis 110 kHz und einer Vertikalabtastfrequenz von 48 bis 120 Hz lassen sich verwenden. (Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.)

- Die Display-Auflösung beträgt maximal 1.440 × 1.080 Bildpunkte, wenn das Bildseitenverhältnis auf "4:3" eingestellt ist, und 1.920 × 1.080 Punkte, wenn das Bildseitenverhältnis auf "16:9" eingestellt ist. Falls die Display-Auflösung diese Höchstwerte überschreitet, ist es ggf. nicht möglich, die feinen Details ausreichend deutlich anzuzeigen.

• Die PC-Eingangsbuchsen sind DDC2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC2B-kompatibel ist, muss der Computer beim Anschließen entsprechend eingestellt werden.

- Es gibt auch Computer, die sich nicht am PlasmaDisplay anschließen lassen.

- Für den Anschluss eines DOS/V-kompatiblen Computers mit einer 15poligen Mini D-Sub-Buchse ist kein Adapter notwendig.

- Der in der Abbildung gezeigte Computer dient nur zur Erklärung.

• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang enthalten.

- Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des vorgeschriebenen Frequenzbereichs liegen.

- Eine Zuleitung von Komponentensignalen ist über die Klemmen 1, 2 und 3 der 15-poligen Mini-D-Sub-Buchse möglich.

- Zur Zuleitung eines synchronisierten VBS-Signals verwenden Sie einen handelsüblichen Stecker mit 75-Ohm-Abschlusswiderstand für den Anschluss an die HD-Buchse, der das VBS-Signal zugeleitet werden soll.

- Ändern Sie die Einstellung der Option "Component/RGB in Wählen" des Menüs "Installation" auf "Component" (bei Herstellung eines Komponentensignal-Anschlusses) bzw. "RGB" (bei Herstellung eines RGB-Signal-Anschlusses). (siehe Seite 39)

Am 15poligen Mini D-Sub-Stecker anliegende Signale

Klemmenbelegung des PC-Eingangsbuchse	Klemme	Signal	Klemme	Signal	Klemme	Signal
	1	R (PR/CR)	6	GND (Masse)	11	NC (nicht verwendet)
	2	G (Y)	7	GND (Masse)	12	SDA
	3	B (PB/CB)	8	GND (Masse)	13	HD/SYNC
	4	NC (nicht verwendet)	9	+5 V GS	14	VD
	5	GND (Masse)	10	GND (Masse)	15	SCL

Anschluss an die SERIAL-Buchsen

Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet.

Computer RS-232C Gerades Kabel D-Sub, 9polig SERIAL Stiftanordnung für die SERIAL- Buchse

Hinweise:

• Zum Anschluss eines Computers an das Plasmadisplay ein RS-232C-Kabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
  • Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.

Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Plasmadisplay mit einem angeschlossenen Computer zu steuern.

Im Computer muss dazu eine Software für das Senden und Empfangen von Steuerbefehlen installiert sein, die die nachstehenden Bedingungen erfüllen. Die Software kann mit einem Anwendungsprogramm für eine Programmiersprache zusammengestellt werden. Für Einzelheiten wird auf die Anleitungen der Computeranwendungsprogramms verwiesen.

Kommunikationsparameter

Signalpegel Kompatibel mit RS-232C
Synchronisation Asynchron
Baud-Übertragungsrate 9600 bps
Parität keine
Zeichenlänge 8 Bit
Stoppbit 1 Bit
Flussregelung -

Grundformat der Steuerbefehle

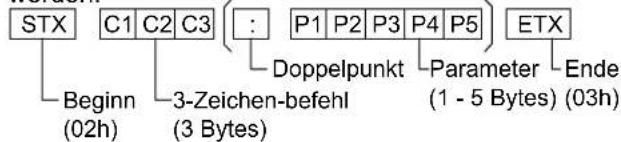

Die Übertragung eines Steuersignals vom Computer beginnt mit einem STX-Signal, gefolgt vom Befehl, den Parametern und wird mit einem ETX-Signal abgeschlossen. Falls keine Parameter vorhanden sind, braucht kein Parametersignal gesendet zu werden.

STX C1 C2 C3 : P1 P2 P3 P4 P5 Doppelpunkt Parameter Ende Beginn (02h) 3-Zeichen-befehl (3 Bytes) (1 - 5 Bytes) (03h)

Hinweise:

• Bei Übertragung mehrerer Befehle müssen Sie zuerst auf eine Reaktion dieses Gerätes auf den ersten Befehl warten, bevor der nächste Befehl übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält der Computer die Fehlermitteilung "ER401".
• Die Parameter SL1A, SL1B, SL2A und SL2B des Befehls IMS stehen nur bei Installation einer Dual-Eingangs-Anschlussplatte zur Verfügung.

RS-232C-Adapterkabel
D-Sub-Buchse, 9polig Einzelheiten
2	R X D
3	T X D
5	GND (Masse)
4·6	Nicht verwendet
78	Kurzgeschlossen
1·9	NC

Befehl

Befehl Parameter Steuerung
PON keine Einschalten
POF keine Ausschalten
AVL	**	Lautstärke 00 - 63
AMT	0	Automatische Tonabschaltung AUS
	1	Automatische Tonabschaltung EIN
IMS	keine	Eingangswahl (Umschaltung)
	SL1	Steckplatz 1-Eingang
	SL2	Steckplatz 2-Eingang
	SL3	Steckplatz 3-Eingang
	PC1	PC-Eingang
	SL1A	Steckplatz 1-Eingang (INPUT1A)
	SL1B	Steckplatz 1-Eingang (INPUT1B)
	SL2A	Steckplatz 2-Eingang (INPUT2A)
	SL2B	Steckplatz 2-Eingang (INPUT2B)
DAM	keine	Bildschirmbetriebsart (Umschaltung)
	NORM	4 : 3
	ZOOM	Zoom
	FULL	16 : 9
	JUST	Aspekt
	SELF	Panasonic Auto

Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den Befehl "Gerät einschalten" (PON).

DVI-D-Anschluss

Dieses Gerät ist standardmäßig mit Terminal-Boards ausgestattet, die mit dem DVI-D-Anschlusskarte für PF-Serie (TY-FB9FDD) und dem BNC-Component-Video-Terminal-Board (TY-42TM6A) baugleich sind.

PC mit DVI-D-Videoausgang

Stiftanordnung des DVI-D-Eingangsanschlusses

Ansicht der Anschlusstafel

Stift-Nr.	Signalname	Stift-Nr.	Signalname
1	T.M.D.S. Daten 2-	13	T.M.D.S. Daten 3+
2	T.M.D.S. Daten 2+	14	+5 V GS
3	T.M.D.S. Daten 2/4 abgeschirmt	15	Erdung
4	T.M.D.S. Daten 4-	16	Hot-Plug-Sensor
5	T.M.D.S. Daten 4+	17	T.M.D.S. Daten 0-
6	DDC-Taktgeber	18	T.M.D.S. Daten 0+
7	DDC-Daten	19	T.M.D.S. Daten 0/5 abgeschirmt
8	——	20	T.M.D.S. Daten 5-
9	T.M.D.S. Daten 1-	21	T.M.D.S. Daten 5+
10	T.M.D.S. Daten 1+	22	T.M.D.S. Taktgeber abgeschirmt
11	T.M.D.S. Daten 1/3 abgeschirmt	23	T.M.D.S. Taktgeber+
12	T.M.D.S. Daten 3-	24	T.M.D.S. Taktgeber-

Hinweise:

• Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht mitgeliefert.
• Siehe Seite 51 für geeignete Eingangssignale.
• Verwenden Sie ein DVI-D-Kabel gemäß DVI-Norm. In Abhängigkeit von der Länge oder Qualität des Kabels kann eine Beinträchtigung des Bilds auftreten.

COMPONENT / RGB-Anschluss

Beispiel einer

Eingangssignalquelle

DVD Digitale TV-SET-TOP-BOX (DTV-STB)

COMPONENT VIDEO OUT

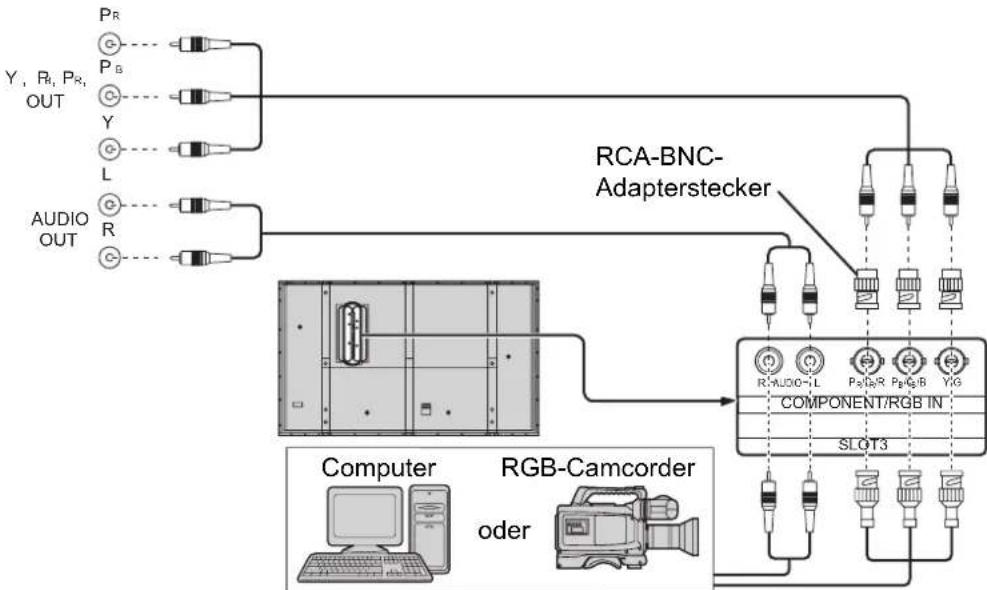


Hinweise:

• Ändern Sie die Einstellung der Option "Component/RGB in Wählen" des Menüs "Installation" auf "Component" (bei Herstellung eines Komponentensignal-Anschlusses) bzw. "RGB" (bei Herstellung eines RGB-Signal-Anschlusses). (siehe Seite 39)
• Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht mitgeliefert.
• Ein synchronisiertes G-Signal ist erforderlich. (Siehe Seite 42)

Ein- und Ausschalten

Den Stecker des Netzkabels am Plasmadisplay anschließen.

Den Netzkabelstecker am Plasmadisplay mit der Klemme befestigen. (siehe Seite 8)

Anschluss des Steckers an eine Steckdose.

Hinweise:

• Die Gerätestecker sind von Land zu Land unterschiedlich. Der rechts gezeigte Stecker kann sich von dem ihres Gerätes unterscheiden.
• Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, stets zuerst den Steckverbinder von der Steckdose abzutrennen.

Den Netzschalter auf dem Plasmadisplay zum Einschalten des Gerätes drücken.

Netzanzeige: Grün

Beispiel: Das untere Bild wird beim Einschalten des Plasmadisplay angezeigt (Diese Einstellung ist ein Beispiel).

Rechte Oberfl äche Fernbedienungs- Sensor Netzanzeige Haupt-Ein/ Ausschalttaste

Beim erstmaligen Einschalten des Gerätes wird die Anzeige zur Wahl der Bildschirmsprache angezeigt.

Vom zweiten Einschalten an kann die Anzeige zur Wahl der Bildschirmsprache mit dem Einstellungs-Menü durchgeführt werden. (siehe Seite 13)

Die gewünschte Sprache mit den ▲nd ▼ -Tasten wählen und die ACTION (■)-Taste drücken.

Hinweis:

Nehmen Sie diese Einstellung mit Hilfe der Fernbedienung vor. Die Tasten am Hauptgerät können nicht für diese Einstellung verwendet werden.

OSD Sprache English (UK) Deutsch Français Italiano Español ENGLISH (US) 中文 日本語 EinstellenWählen

Vom zweiten Einschalten an wird das unten abgebildete Menü eine Weile angezeigt (Diese Einstellung ist ein Beispiel).

PC 16:9

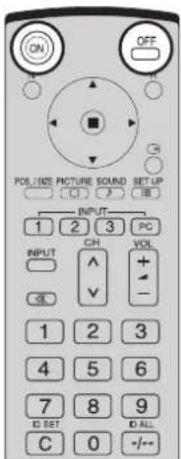

Den Netzschalter OFF auf der Fernbedienung zum Ausschalten des Plasmadisplays drücken.

Netzanzeige: Rot (Bereitschaft)

Den Netzschalter auf der Fernbedienung zum Einschalten des Plasmadisplays drücken.

Netzanzeige: Grün

Zum Ausschalten des Gerätes bei eingeschaltetem Gerät oder Einstellung auf Betriebsbereitschaft den Netzschalter auf dem Plasmadisplay zum Ausschalten des Plasmadisplays drücken.

Hinweis:

Während der Verwendung der Energieeinsparungs-Funktion leuchtet die Betriebsanzeige bei ausgeschaltetem Gerät Orange auf.

ON OFF POS/SIZE PICTURE SOUND SET UP INPUT 1 2 3 PC INPUT CH VOL ^ + - 0L V 1 2 3 4 5 6 7 8 9 ID SET ID ALL C 0 -/-

Anfangsauswahlen

Auswahl des Eingangssignals

Das Eingangssignal wählen, das beim Installieren des optionalen Terminal-Boards wiedergegeben werden kann.

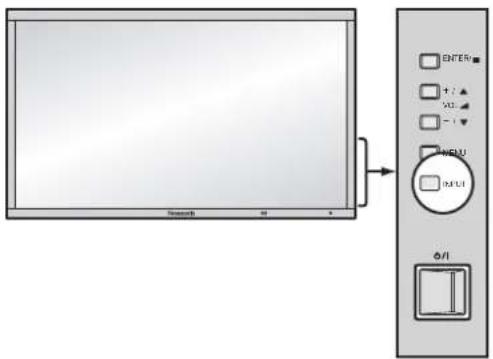

INPUT Drücken Sie diese Taste, um das Eingangssignal auszuwählen, das von dem an das Plasmadisplay angeschlossenen Gerät wiedergegeben wird. Das Eingangssignal ändert sich folgendermaßen: → INPUT1-INPUT2 PCINPUT3 → INPUT 1 2 3 PC Drücken Sie die Eingangsmodus-Wahltaste INPUT „1“, „2“, „3“ oder „PC“ zur Wahl des INPUT-Modus. Mit dieser Taste können Sie direkt zum INPUT-Modus wechseln. Mit diesen Tasten kann nur der installierte Steckplatz angezeigt werden. Wenn Sie eine Taste drücken, deren Steckplatz nicht installiert ist, wird automatisch das aktuelle Eingangssignal angezeigt. Bei Installation einer Dual-Eingangs-Anschlussplatte wird je nach dem gewählten Eingangssignal entweder A oder B angezeigt (z.B. INPUT1A oder INPUT1B).

Hinweise:

• Sie können das Eingangssignal auch über die INPUT-Taste auf dem Gerät auswählen.
• Das Eingangs-Terminal kann nicht gewählt werden, wenn das Terminal-Board nicht im SLOT(Steckplatz) installiert ist.
• Wählen Sie das Eingangssignal, das zur Quelle, die an die Component/RGB-Buchsen angeschlossen ist, passt. (siehe Seite 39)
• Wenn zwei Bilder angezeigt werden, kann die gleiche Eingangs-Betriebsart nicht für das Hauptbild und das Unterbild gewählt werden.
• Wenn ein Standbild über einen längeren Zeitraum hinweg angezeigt wird, kann dies zu einem Einbrennen (Nachbild) auf dem Plasmabildschirm führen. Eine Funktion, die den Bildschirm geringfügig abdunkelt, um ein Einbrennen des Bilds zu verhindern, ist zwar vorgesehen (siehe Seite 50), doch reicht diese Funktion allein nicht aus, um das Auftreten von Einbrennen vollständig zu unterdrücken.

ENTER + / ▲ XU - ↑ INPUT INPUT O/I

Wahl der Menüsprache für die Bildschirmanzeige

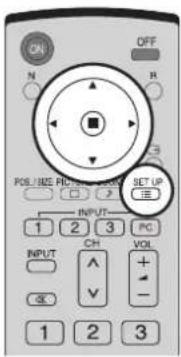

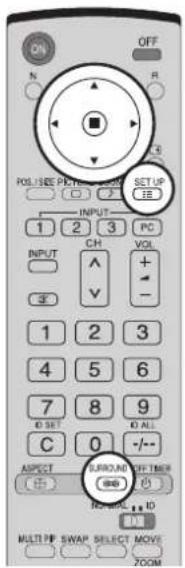

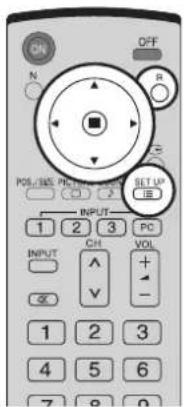

SET UP Diese Taste zur Anzeige des Installation-Menüs drücken. Diese Taste zur Wahl der "OSD Sprache" drücken. Diese Tasten zur Wahl einer Sprache drücken. ■ Wählbare Sprachen English(UK) Deutsch Français Italiano Español ENGLISH(US) 中文......(Chinese) 日本語......(Japanese) Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache

Grundbedienungselemente

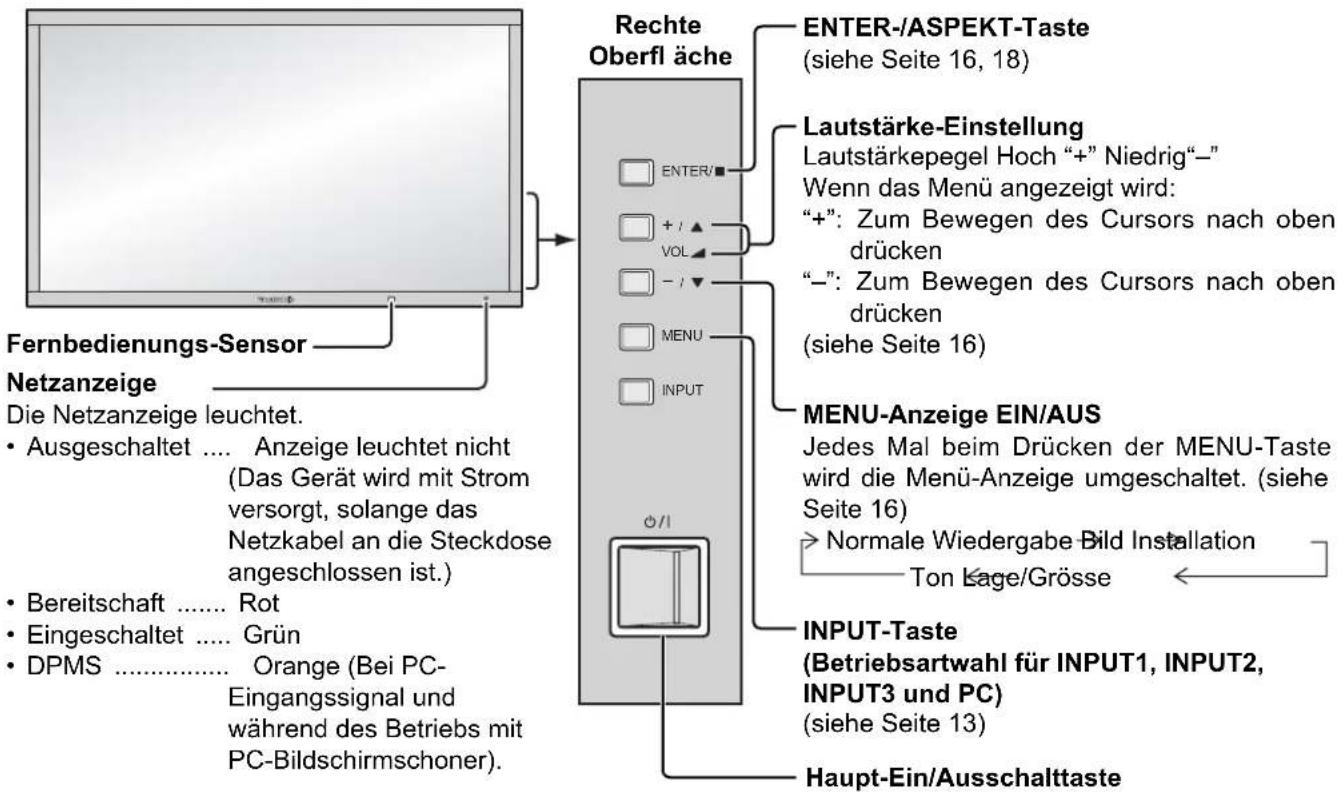

Hauptgerät

Fernbedienungs-Sensor Netzanzeige Die Netzanzeige leuchtet. • Ausgeschaltet .... Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an die Steckdose angeschlossen ist.) • Bereitschaft ..... Rot • Eingeschaltet ..... Grün • DPMS ...... Orange (Bei PC- Eingangssignal und während des Betriebs mit PC-Bildschirmschoner). Rechte Oberfl äche ENTER-/ASPEKT-Taste (siehe Seite 16, 18) Lautstärke-Einstellung Lautstärkepegel Hoch “+” Niedrig“-” Wenn das Menü angezeigt wird: “+”: Zum Bewegen des Cursors nach oben drücken “-”: Zum Bewegen des Cursors nach oben drücken (siehe Seite 16) MENU-Anzeige EIN/AUS Jedes Mal beim Drücken der MENU-Taste wird die Menü-Anzeige umgeschaltet. (siehe Seite 16) → Normale Wiedergabe Bild Installation Ton Lage/Grösse INPUT-Taste (Betriebsartwahl für INPUT1, INPUT2, INPUT3 und PC) (siehe Seite 13) Haupt-Ein/Ausschalttaste

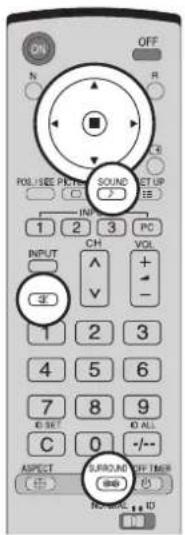

Fernbedienung

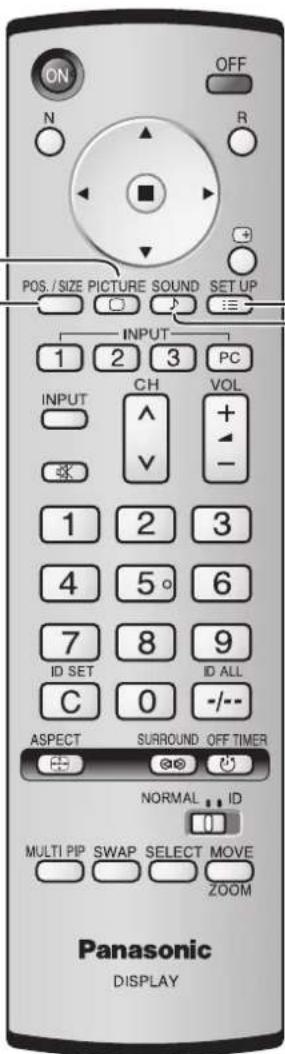

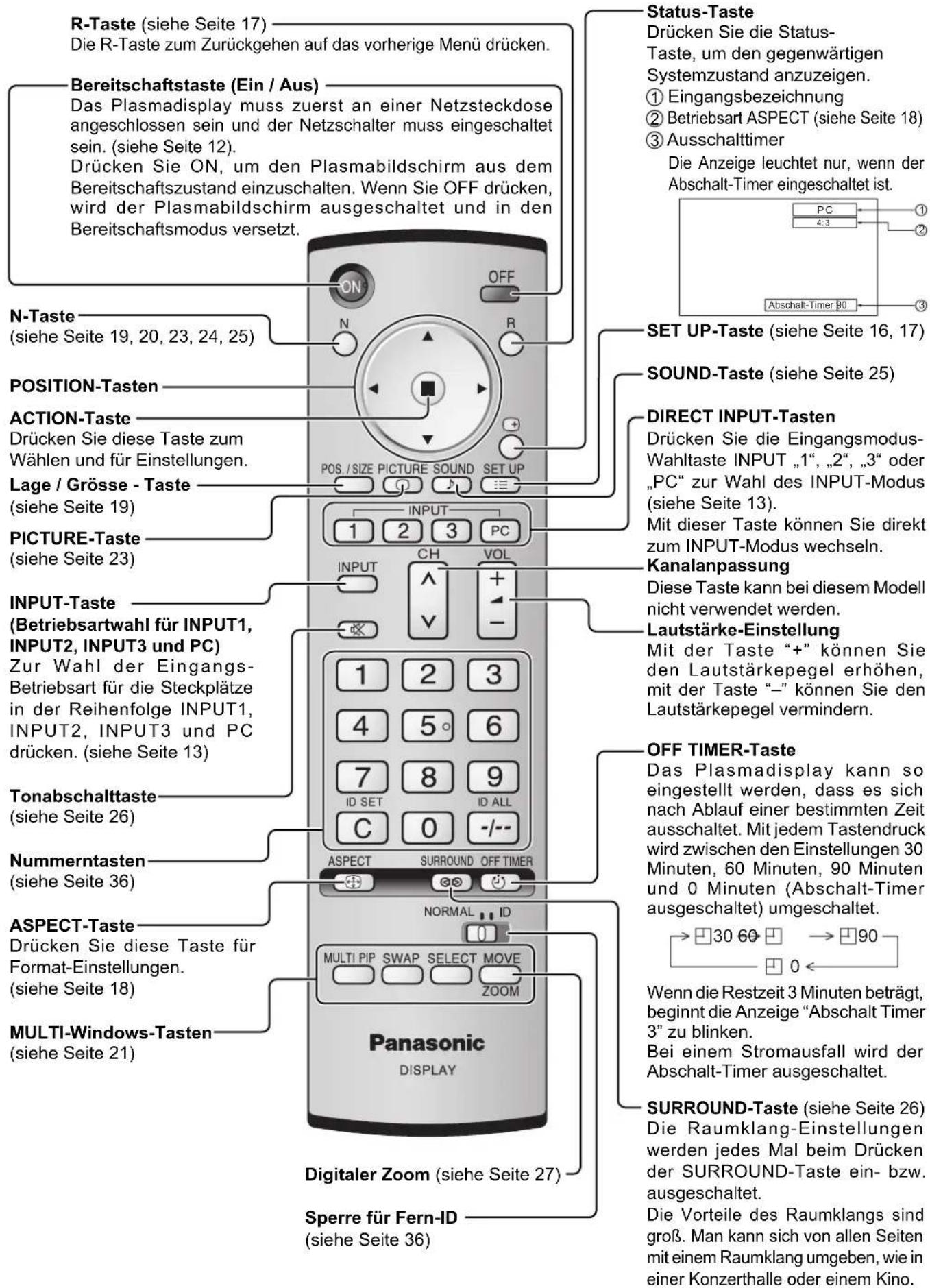

R-Taste (siehe Seite 17) Die R-Taste zum Zurückgehen auf das vorherige Menü drücken. Bereitschaftstaste (Ein / Aus) Das Plasmadisplay muss zuerst an einer Netzsteckdose angeschlossen sein und der Netzschalter muss eingeschaltet sein. (siehe Seite 12). Drücken Sie ON, um den Plasmabildschirm aus dem Bereitschaftszustand einzuschalten. Wenn Sie OFF drücken, wird der Plasmabildschirm ausgeschaltet und in den Bereitschaftsmodus versetzt. N-Taste (siehe Seite 19, 20, 23, 24, 25) POSITION-Tasten ACTION-Taste Drücken Sie diese Taste zum Wählen und für Einstellungen. Lage / Grösse - Taste (siehe Seite 19) PICTURE-Taste (siehe Seite 23) INPUT-Taste (Betriebsartwahl für INPUT1, INPUT2, INPUT3 und PC) Zur Wahl der Eingangs-Betriebsart für die Steckplätze in der Reihenfolge INPUT1, INPUT2, INPUT3 und PC drücken. (siehe Seite 13) Tonabschalttaste (siehe Seite 26) Nummerntasten (siehe Seite 36) ASPECT-Taste Drücken Sie diese Taste für Format-Einstellungen. (siehe Seite 18) MULTI-Windows-Tasten (siehe Seite 21) Digitaler Zoom (siehe Seite 27) Sperre für Fern-ID (siehe Seite 36) Status-Taste Drücken Sie die Status-Taste, um den gegenwärtigen Systemzustand anzuzeigen. ① Eingangsbezeichnung ② Betriebsart ASPECT (siehe Seite 18) ③ Ausschalttimer Die Anzeige leuchtet nur, wenn der Abschalt-Timer eingeschaltet ist. SET UP-Taste (siehe Seite 16, 17) SOUND-Taste (siehe Seite 25) DIRECT INPUT-Tasten Drücken Sie die Eingangsmodus-Wahltaste INPUT „1“, „2“, „3“ oder „PC“ zur Wahl des INPUT-Modus (siehe Seite 13). Mit dieser Taste können Sie direkt zum INPUT-Modus wechseln. Kanalanpassung Diese Taste kann bei diesem Modell nicht verwendet werden. Lautstärke-Einstellung Mit der Taste “+” können Sie den Lautstärkepegel erhöhen, mit der Taste “-” können Sie den Lautstärkepegel vermindern. OFF TIMER-Taste Das Plasmadisplay kann so eingestellt werden, dass es sich nach Ablauf einer bestimmten Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, 60 Minuten, 90 Minuten und 0 Minuten (Abschalt-Timer ausgeschaltet) umgeschaltet. →30 60 →90 Wenn die Restzeit 3 Minuten beträgt, beginnt die Anzeige "Abschalt Timer 3" zu blinken. Bei einem Stromausfall wird der Abschalt-Timer ausgeschaltet. SURROUND-Taste (siehe Seite 26) Die Raumklang-Einstellungen werden jedes Mal beim Drücken der SURROUND-Taste ein- bzw. ausgeschaltet. Die Vorteile des Raumklangs sind groß. Man kann sich von allen Seiten mit einem Raumklang umgeben, wie in einer Konzerthalle oder einem Kino.

Menü-Anzeige auf dem Bildschirm

Zum Menü "Bild" (siehe Seite 23)

Normalisieren Normal Bild Funktion Normal Kontrast 25 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bildschärfe 5

2/2Bl Farbton Normal Colour Management Aus Weitere Einstell. Ein

Zur Wahl von "Ein" drücken.

Zur Wahl von "Weitere Einstell." drücken.

Zum Menü "Weitere Einstell." (siehe Seite 23, 24)

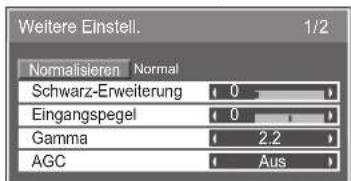

Weitere Einstell. 1/2 Normalisieren Normal Schwarz-Erweiterung 0 Eingangspegel 0 Gamma 2.2 AGC Aus

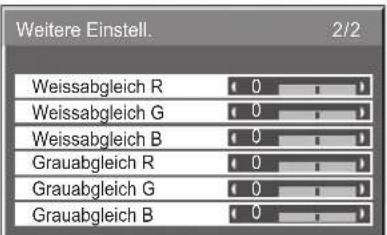

Weitere Einstell. 2/2 Weissabgleich R 0 Weissabgleich G 0 Weissabgleich B 0 Grauabgleich R 0 Grauabgleich G 0 Grauabgleich B 0

Die MENU-Taste auf dem Gerät kann ebenfalls verwendet werden.

Rechte Oberfl äche

Jedes Mal beim Drücken der MENU-Taste wird die Menü-Anzeige umgeschaltet.

→ Normale Wiedergabe → Bild → Installation Ton Lage/Grösse

ON OFF N R POS./SIZE PICTURE SOUND SET UP INPUT 1 2 3 PC INPUT CH VOL ^ + # - 1 2 3 4 5° 6 7 8 9 ID SET ID ALL C 0 -/-- ASPECT SURROUND OFF TIMER NORMAL ID MULTI PIP SWAP SELECT MOVE ZOOM Panasonic DISPLAY

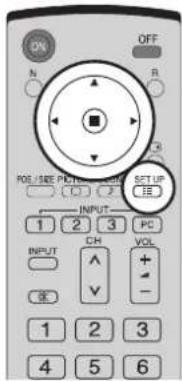

① Zur Wahl drücken.

[ auf dem Gerät ] Rechte Oberfl äche

① Zur Wahl drücken.

② Zum Aufrufen des einzustellenden Bildschirms drücken.

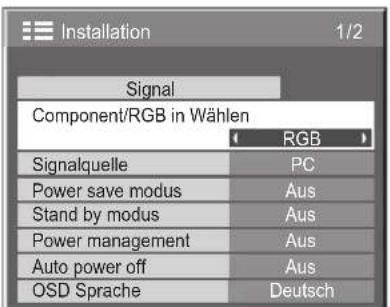

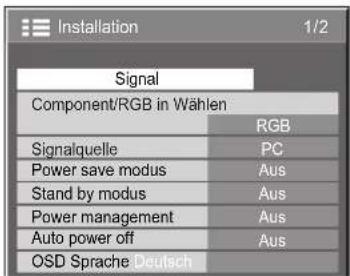

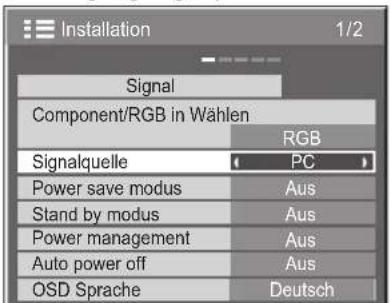

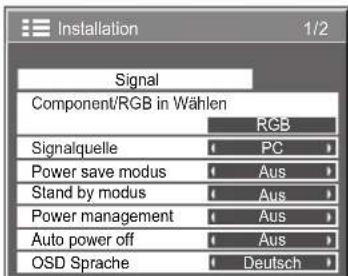

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle ( PC ) Power save modus ( Aus ) Stand by modus ( Aus ) Power management ( Aus ) Auto power off ( Aus ) OSD Sprache ( Deutsch )

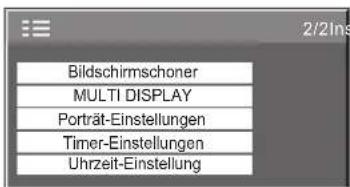

Bildschirmschoner MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Uhrzeit-Einstellung

Zum Menü für Lage/Grösse -Anpassung (siehe Seite 19)

Bei einem Eingangssignal vom Typ "Video (S Video)", "Digital", "SDI" und "HDMI".

Bei einem Eingangssignal vom Typ "Component", "RGB" und "PC".

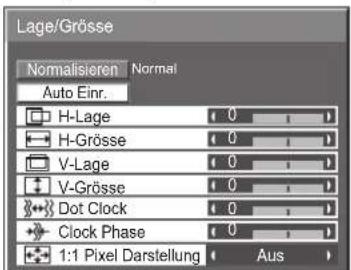

Lage/Grösse Normalisieren Normal Auto Einr. H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 1:1 Pixel Darstellung Aus

Lage/Grösse Normalisieren Normal Auto Einr. H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 Dot Clock 0 Clock Phase 0 1:1 Pixel Darstellung Aus

Zum Menü "Ton" (siehe Seite 25)

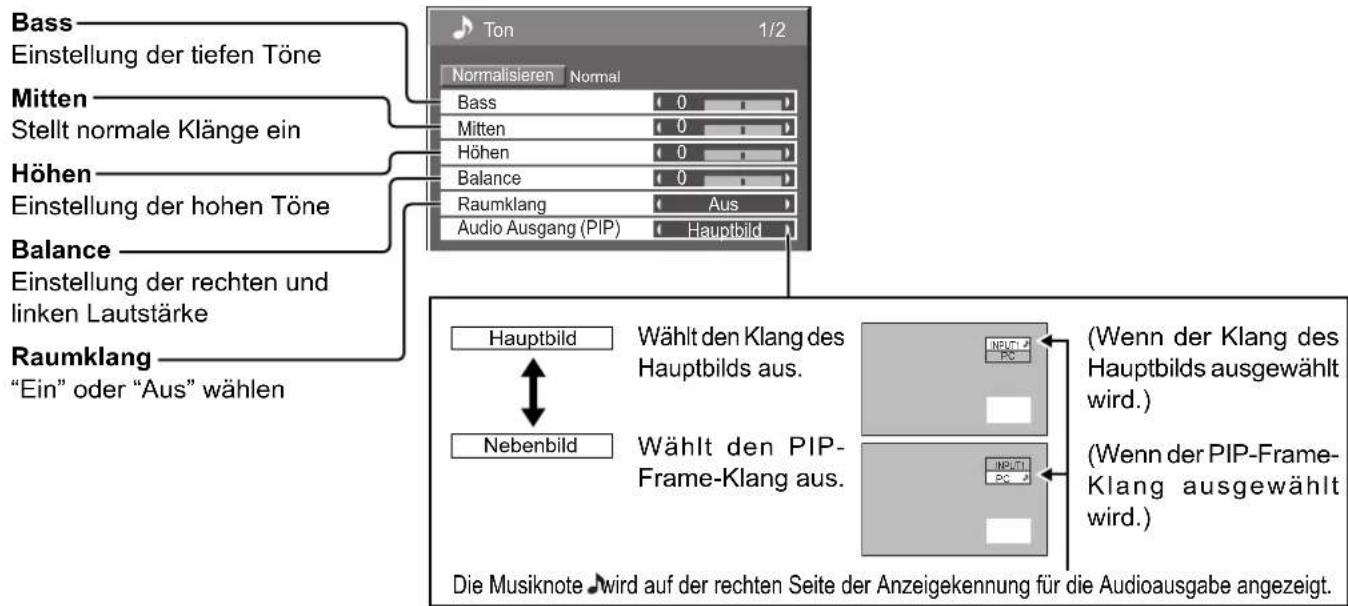

Ton 1/2 Normalisieren Normal Bass 0 Mitten 0 Höhen 0 Balance 0 Raumklang Aus Audio Ausgang (PIP) Hauptbild

Bei Installation des HD-SDI Terminal Board mit Audio (TY-FB10HD)

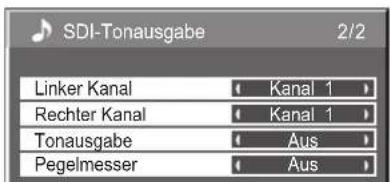

SDI-Tonausgabe 2/2 Linker Kanal Kanal 1 Rechter Kanal Kanal 1 Tonausgabe Aus Pegelmesser Aus

Hinweis: Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab.

② Zum Aufrufen des einzustellenden Bildschirms drücken. [ auf dem Gerät ] ReLU MENU INPUT Rechte Oberfläche Drücken Sie diese Taste, um zum nächsten Menübildschirm zu gelangen. Die R-Taste zum Zurückgehen auf das vorherige Menü drücken. R ← →

Zum Menü "Signal [AV]" (S Video) (siehe Seite 39-41)

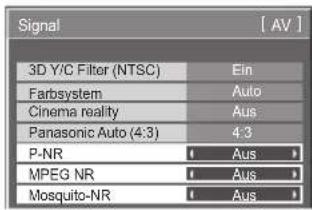

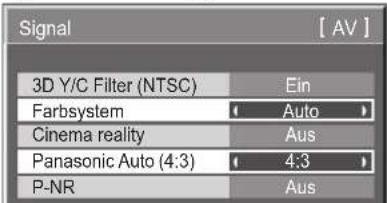

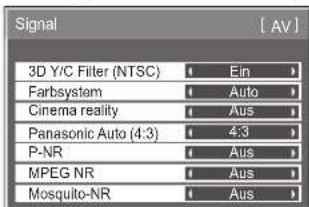

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto Cinema reality Aus Panasonic Auto (4:3) 4:3 P-NR Aus MPEG NR Aus Mosquito-NR Aus

Zum Menü "Signal [Component]" (siehe Seite 40, 41)

Zum Menü "Signal [RGB]" (siehe Seite 40-42)

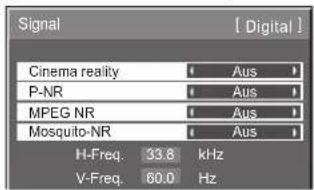

Zum Menü "Signal [Digital]" (siehe Seite 40, 41)

Hinweis: Das Menü "Signal" zeigt die nstellungsbedingungen für jedes Eingangssignal an. (siehe Seite 13)

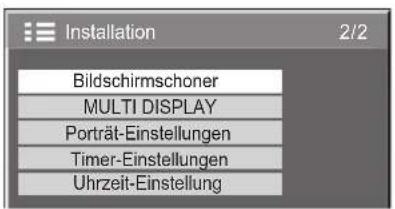

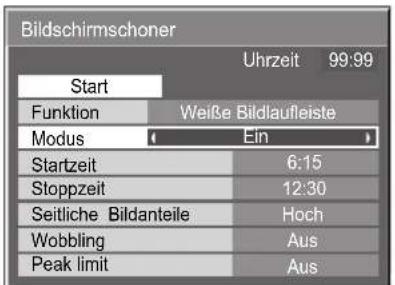

Zur Wahl des Bildschirmschoner. (siehe Seite 30-32)

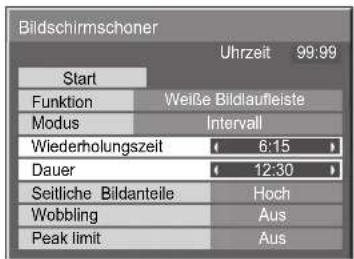

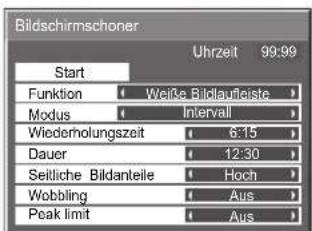

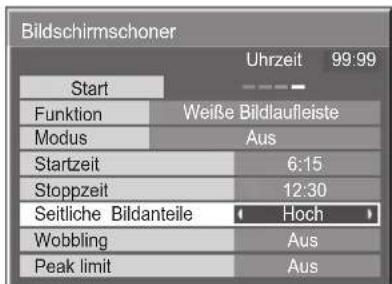

Bildschirmschoner Start Funktion Modus Startzeit Stopzeit Seitliche Bildantelle Wobbling Peak limit Uhrzeit 99:99 Weißs Bildavileiste zeitzuweisung 6:15 12:30 Hoch Aus Aus

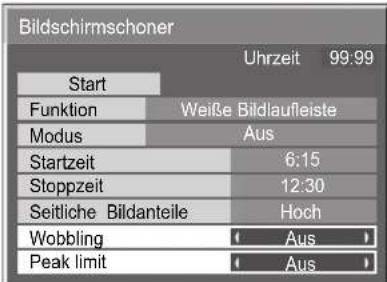

Bildschirmschoner Start Funktion ( Weiße Bildavfleiste ) Modus ( Intervall ) Wiederholungszeit ( 6:15 ) Dauer ( 12:30 ) Seitliche Bildanteile ( Hoch ) Wobbling ( Aus ) Peak limit ( Aus )

Zur Wahl der Startzeit / Stoppzeit drücken.

(Wenn "Zeitzuweisung" gewählt ist).

Zur Wahl von Wiederholungszeit / Dauer Betriebszeit drücken.

(Wenn "Intervall" gewählt ist).

Für Einstellungen drücken.

Die R-Taste zum Zurückgehen auf das "Installation"-Menü drücken.

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 6:15 Stoppzeit 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Bildschirmschoner Start Funktion Weiße Bildlaufleiste Modus Intervall Wiederholungszeit 6:15 Dauer 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

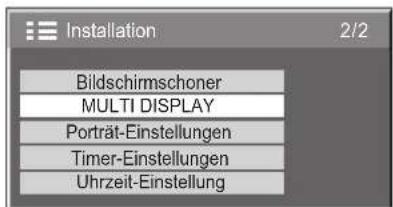

Zur Wahl des MULTIDISPLAY-Einstellmenüs.(siehe Seite 34)

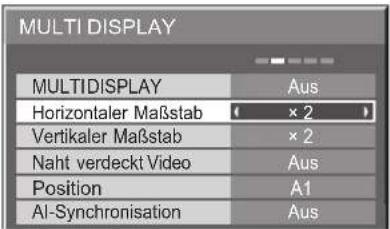

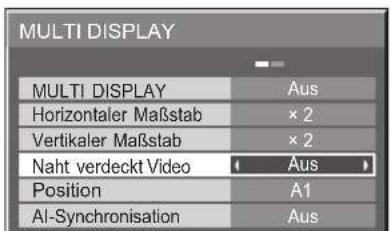

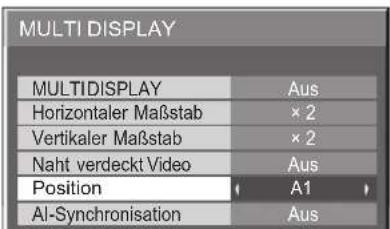

MULTI DISPLAY Setup MULTI DISPLAY Aus Horizontaler Maßstab ×2 Vertikaler Maßstab ×2 Nahl verdeckt Video Aus Position Al AI-Synchronisation Aus

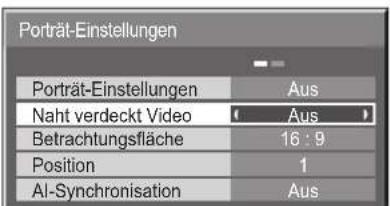

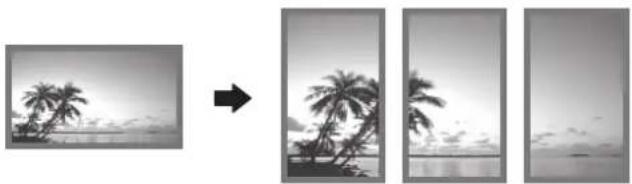

Zur Einstellung des Menüs „PORTRÄT“ (siehe Seite 37)

Zur Wahl des Menüs für die Timer-Einstellungen (siehe Seite 28, 29)

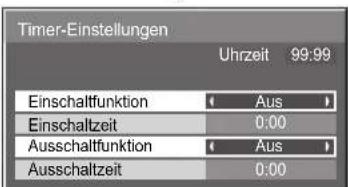

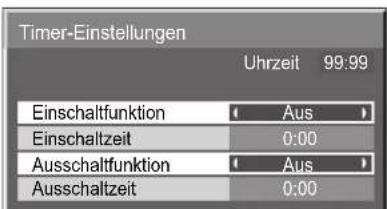

Timer-Einstellungen Uhrzeit 99:99 Einschaltfunktion Aus Einschaltzeit 0:00 Ausschaltfunktion Aus Ausschaltzeit 0:00

Zur Wahl der Einschaltzeit / Ausschaltzeit drücken.

Zur Wahl der Einschaltzeit / Ausschaltzeit diese Tasten drücken. R

Die R-Taste zum Zurückgehen auf das "Installation"-Menü drücken.

Timer-Einstellungen Uhrzeit 99:99 Einschaltfunktion Aus Einschaltzeit 0:00 Ausschaltfunktion Aus Ausschaltzeit 0:00

Timer-Einstellungen Uhrzeit 99:99 Einschaltfunktion Aus Einschaltzeit 0:00 Ausschaltfunktion Aus Ausschaltzeit 0:00

Zur Wahl des Uhrzeit- Einstellung (siehe Seite 28)

Uhrzeit-Einstellung Einstellen Wochentag Uhrzeit Uhrzeit MON 99:99 MON 99:99

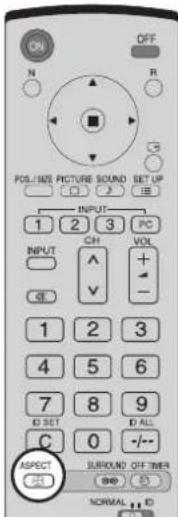

ASPEKT-Betriebsart (Bildformat)

Auf dem Plasmadisplay kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden.

ASPECT

Drücken Sie diese Taste wiederholt, um durch die Aspect-Optionen zu scrollen.

[auf dem Gerät]

Rechte Oberfl äche

Hinweis:

Bei Wahl eines Eingangssteckplatzes, in dem die BNC-Dual-Video-Terminal-Board (TY-FB9BD) installiert ist, steht die "Panasonic Auto"-Betriebsart nicht zur Verfügung.

Die Aspekt-Betriebsart ändert sich jedes Mal beim Drücken der ENTER-Taste.

[Während der MULTI PIP-Betriebsarten]

• Bild-und-Bild, Bild-in-Bild :

- Sonstige : Seitenverhältnis-Umschaltung ist nicht möglich.

Hinweise:

• Bei PC-Signaleingang schaltet die Betriebsart nur zwischen "4 : 3", "Zoom" und "16 : 9" um.
• Beim Signaleingang 1125 (1080) / 60i · 50i · 60p · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p wird der Modus auf das Bildformat "16 : 9" gesetzt, und es ist kein Wechsel möglich.
• "Panasonic Auto" kann nur während Videosignaleingang gewählt werden.
  • Die Seitenverhältnis-Betriebsart wird für jeden Eingangsanschluss getrennt gespeichert.


ON OFF N R POS/SIZE PICTURE SOUND SET UP INPUT 1 2 3 PC INPUT CH VOL ^ + - 1 2 3 4 5 6 7 8 9 D SET D ALL C 0 -/- ASPECT SUROUND OFF TIMER B0 NORMAL ID

Betriebsart	Bild Beschreibung
4 : 3		“4 : 3” wird als 4:3-Bild mit standardisierter 4:3-Größe wiedergegeben.
Zoom	→	In der “Zoom”-Betriebsart wird der mittlere Teil des Bildes vergrößert.
16 : 9	→	“16 : 9” wird das Bild mit maximaler Größe wiedergegeben, jedoch etwas in die Breite gezogen.
Aspekt	→	In der “Aspekt”-Betriebsart wird ein 4:3-Bild mit maximaler Größe wiedergegeben, jedoch ohne Aspekt-Korrektur im mittleren Bildbereich, sodass die Breitenverziehung nur an den rechten und linken Kanten des Bildschirm bemerkt wird. Die Größe des Bildes hängt vom Originalsignal ab.
Panasonic Auto	→ Für ein gedehntes Bild Bild ist erweitertÄe[d]Für ein 4:3-Bild (s)	Das angezeigte Bild wird automatisch vergrößert (abhängig von der Bildquelle) und erlaubt die Wiedergabe in maximaler, symetrischer Größe.Hinweise:Die “Panasonic Auto”-Betriebsart ist für die automatische Einstellung des Aspekt-Verhältnisses vorgesehen und kann gemischte Programme mit 16:9 und 4:3 verarbeiten. Bestimmte 4:3-Programme, z.B. Datenanzeigen von Börsenmärkten können dazu führen, dass das Bild sich plötzlich ändert. Bei der Wiedergabe solcher Programme sollte die Aspekt-Betriebsart auf 4:3 eingestellt werden.Beim Einstellen von Bild V-Lage/V-Größe in der Panasonic Auto 16:9 Betriebsart wird die Einstellung nicht gespeichert. Beim Beenden werden die vorherigen Einstellungen wieder übernommen.Die Einstellung “Panasonic Auto” kann nicht gewählt werden, wenn BNC-Dual-Video-Terminal-Board (TY-FB9BD) installiert ist.

Hinweis:

Achten Sie bei Wahl der "4 : 3"-Betriebsart darauf, kein Standbild über einen längeren Zeitraum hinweg anzuzeigen, da dies zu einem permanenten Einbrennen des Bilds in den Plasmabildschirm führen kann.

Lage / Grösse anpassen

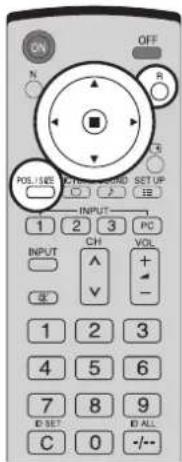

1 POS. / SIZE Drücken Sie diese Taste, um das Menü "Lage/Grösse" aufzurufen. 2 Die Taste zur Wahl von "Auto Einr. / H-Lage / H-Grösse / V-Lage / V-Grösse / Dot Clock / Clock Phase / 1:1 Pixel Darstellung" drücken. 3 Die Tasten zur Einstellung des Lage / Grösse drücken. 4 R Diese Taste zum Beenden der Einstellungs-Betriebsart drücken. Bei ein Typ "V" "SDI" u Lage/Gr Normal Auto I H- H- V- V- 1:1

ON OFF N R 3 POS: SEE CONTROL: SOUND SET UP C1 2 2 INPUT 1 2 3 PC VOL INPUT A + - G 1 2 3 4 5 6 7 8 9 ID SET C 0 -/- ID ALL

Bei einem Eingangssignal vom Typ "Video (S Video)", "Digital", "SDI" und "HDMI".

Lage/Grösse Normalisieren Normal Auto Einr. H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 1:1 Pixel Darstellung Aus

Hinweise:

• Punkte, die nicht eingestellt werden können, erscheinen in grauer Darstellung.
  Die jeweils einstellbaren Punkte richten sich nach dem Eingangssignal und Anzeigemodus.
• Die Einstellungen werden getrennt für die verschiedenen Eingangssignalformate gespeichert. (Einstellungen für Komponentensignale werden jeweils für 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 60p · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p gespeichert und RGB/PC/Digital-Signale werden für jede Frequenz gespeichert.)
• Wenn ein "Cue"- oder "Rew"-Signal von einem Videorecorder oder DVD-Spieler empfangen wird, verschiebt sich die Bildposition nach oben oder unten. Diese Bewegung der Bildposition kann nicht mit der Funktion zur Einstellung von Bild Lage/Grösse gesteuert werden.
• Beim Einstellen von Bild V-Lage/V-Grösse in der Panasonic Auto 16:9 Betriebsart wird die Einstellung nicht gespeichert. Beim Beenden werden die vorherigen Einstellungen wieder übernommen.

Bei einem Eingangssignal vom Typ "Component", "RGB" und "PC".

Lage/Grösse Normalisieren Normal Auto Einr. H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 Dot Clock 0 Clock Phase 0 1:1 Pixel Darstellung Aus

Tipp ( 📊 Normalisieren Normalisieren)

Wenn auf der Fernbedienung bei Anzeige des "Lage/Grösse"-Menüs die N-Taste oder die ACTION -Taste während des "Normalisieren" gedrückt wird, werden alle Einstellungen auf die Werte ab Werk zurückgestellt.

Auto Einr.

Justiert H-Lage / V-Lage / Clock Phase / Dot Clock automatisch, und stellt den Standardwert für H-Grösse und V-Grösse ein, wenn ein RGB-Signal anliegt.

Hinweise:

• Falls die Dot Clock-Frequenz 162 MHz oder mehr beträgt, kann der Dot Clock nicht eingestellt werden.
• Falls der Rand eines Bildes schwer auszumachen ist oder schattenhaft ist, kann die Einstellung nicht automatisch erfolgen.
  Drücken Sie in diesem Fall die Taste für automatische Einrichtung erneut, nachdem Sie das Bild auf ein deutlicheres gewechselt haben.
• Wenn ein DVI-D-Signal eingegeben wird, kann die Clock Phase nicht automatisch eingestellt werden.
• Wählen Sie Normalisieren in Lage/Grösse, und drücken Sie die Taste ACTION ), wenn die entsprechende Einstellung nicht durchgeführt werden kann.

H-Lage Stellen Sie die waagerechte Position ein.

H-Grösse Stellen Sie die waagerechte Grösse ein.

V-Lage Stellen die senkrechte Position ein.

V-Grösse Stellen Sie die senkrechte Grösse ein.

Dot Clock (Bei einem Eingangssignal vom Typ "Component", "RGB" und "PC")

Ein periodisch gestreiftes Interferenzmuster (Rauschen) kann auftreten, wenn ein gestreiftes Muster angezeigt wird. Führen Sie die Einstellung in diesem Fall so durch, dass ein solches Rauschen minimiert wird.

Clock Phase (Bei einem Eingangssignal vom Typ "Component", "RGB" und "PC")

Beseitigen Sie Flimmern und Verzerrung.

1:1 Pixel

Darstellung

Stellt die Display-Anzeigegröße ein, wenn ein Signal vom Typ 1125i, 1125p oder 1250i eingegeben wird.

Hinweise:

• Wählen Sie "Ein", wenn Sie ein Eingangssignal mit einer Auflösung von 1920 × 1080 Bildpunkten wiedergeben möchten.
• Geeignetes Eingangssignal; 1125 / 50i · 60i · 24sF · 24p · 25p · 30p · 50p · 60p, 1250 / 50i
• Wählen Sie "Aus", wenn ein Flimmern um das Bild herum erscheint.
• H-Grösse und V-Grösse und Dot Clock können nicht eingestellt werden, wenn "Ein" gewählt ist.

Tipp ( ○ / Normalisieren Normalisieren)

Wenn auf der Fernbedienung bei Anzeige des "Lage/Grösse"-Menüs die N-Taste oder die ACTION (■)-Taste während des "Normalisieren" gedrückt wird, werden alle Einstellungen auf die Werte ab Werk zurückgestellt.

MULTI-PIP (Multi-Bild-in-Bild)

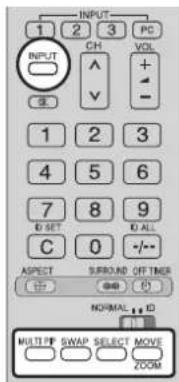

Die Taste wiederholt drücken.

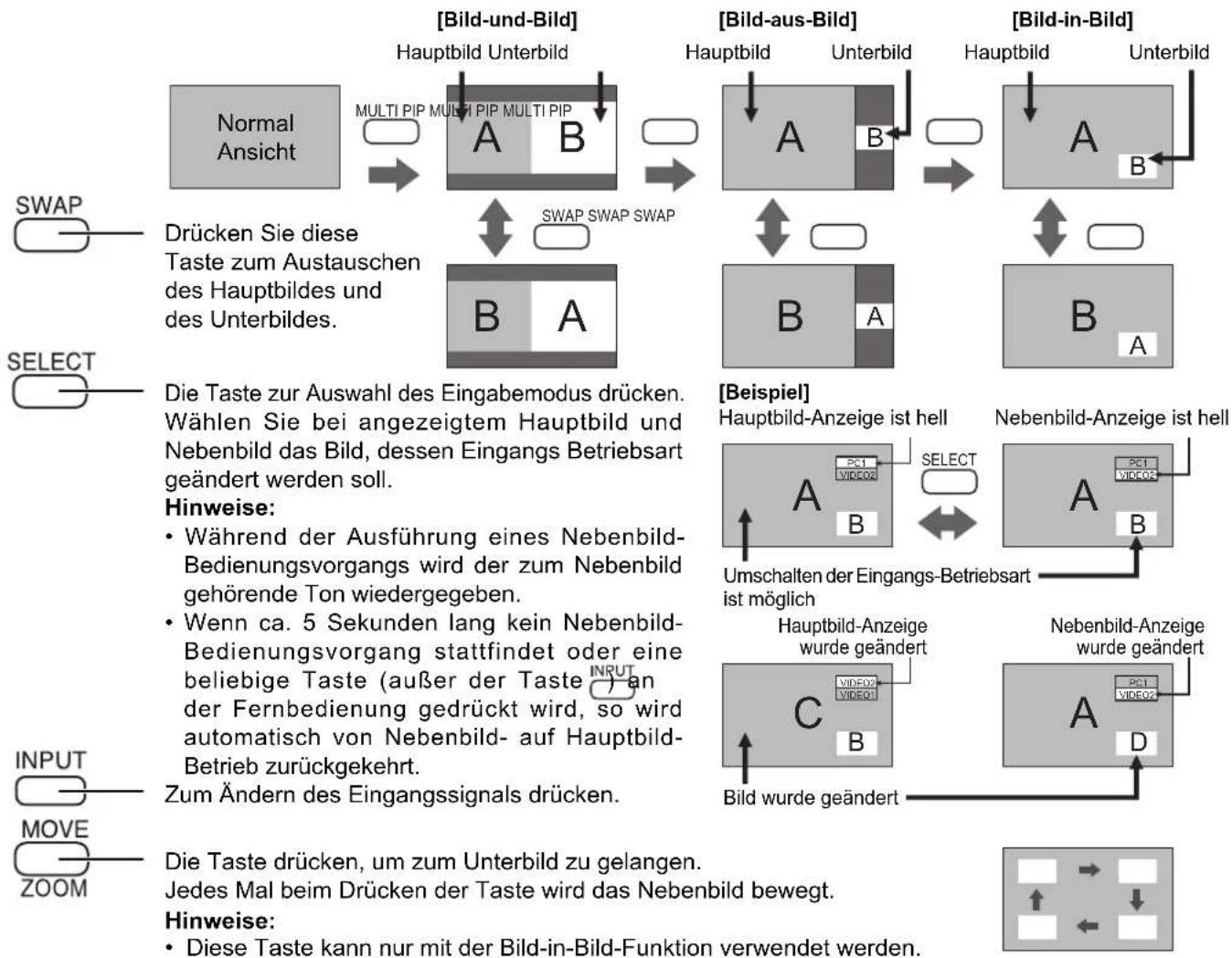

Jedes Mal beim Drücken dieser Taste wird das Hauptbild und das Unterbild folgendermaßen angezeigt.

INPUT 1 2 3 PC INPUT CH VOL A + - 1 2 3 4 5 6 7 8 9 D SET D ALL C 0 -/- ASPECT SURROUND OFF TIMER HORNAL ID MULTIF SWAP SELECT MOVE ZOOM

Hinweise:

• Wenn für die Option "INPUT lock" des Menüs "Options" eine andere Einstellung als "Off" gewählt ist, steht die Multi-Bild-in-Bild-Funktion nicht zur Verfügung.
  • Die Klangausgabe stammt aus dem Bild, das in Audio Ausgang (PIP) ausgewählt wird (siehe Seite 25).
• Wenn zwei Bilder angezeigt werden, kann die gleiche Eingangs-Betriebsart nicht für das Hauptbild und das Unterbild gewählt werden.
• Das Hauptbild und das Unterbild werden durch verschiedene Schaltkreise verarbeitet, so dass ein leichter Unterschied in der Bilddeutlichkeit auftritt. Außerdem kann auch ein Unterschied in der Bildqualität des Unterbilds auftreten, und zwar in Abhängigkeit von der Art der Signale, die im Hauptbild angezeigt werden, und vom 2-Bild-Anzeigemodus.
• Unterbilder können auf Grund ihrer geringen Größe nicht detailgenau angezeigt werden.
• Bilder aus einer Computeranzeige werden in einem vereinfachten Format dargestellt; aus diesem Grund sind kleine Details möglicherweise nicht klar zu erkennen.
• Die folgenden Kombinationen aus zwei analogen Signalen können nicht gleichzeitig angezeigt werden; Komponente – Komponente, Komponente – PC (RGB), PC (RGB) – Komponente, PC (RGB) – PC (RGB)

Advanced PIP (Erweitertes PIP)

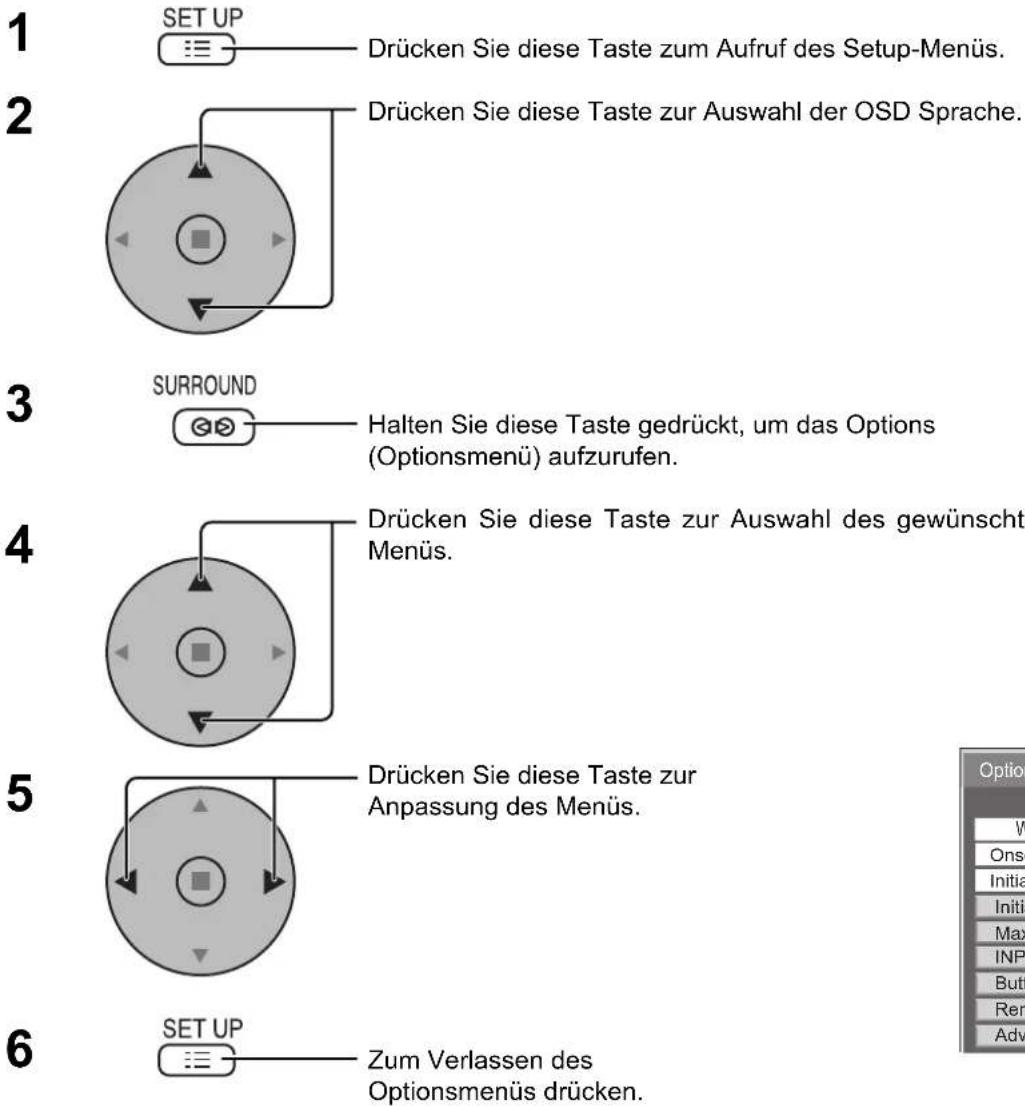

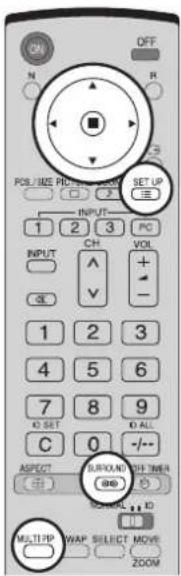

1 SET UP Drücken Sie diese Taste zum Aufruf des Setup-Menüs.
2 Drücken Sie diese Taste zur Auswahl der "OSD Sprache".

Halten Sie diese Taste gedrückt, um das Optionsmenü aufzurufen.
3 SURROUND Halten Sie diese Taste gedrückt, um das Optionsmenü aufzurufen.

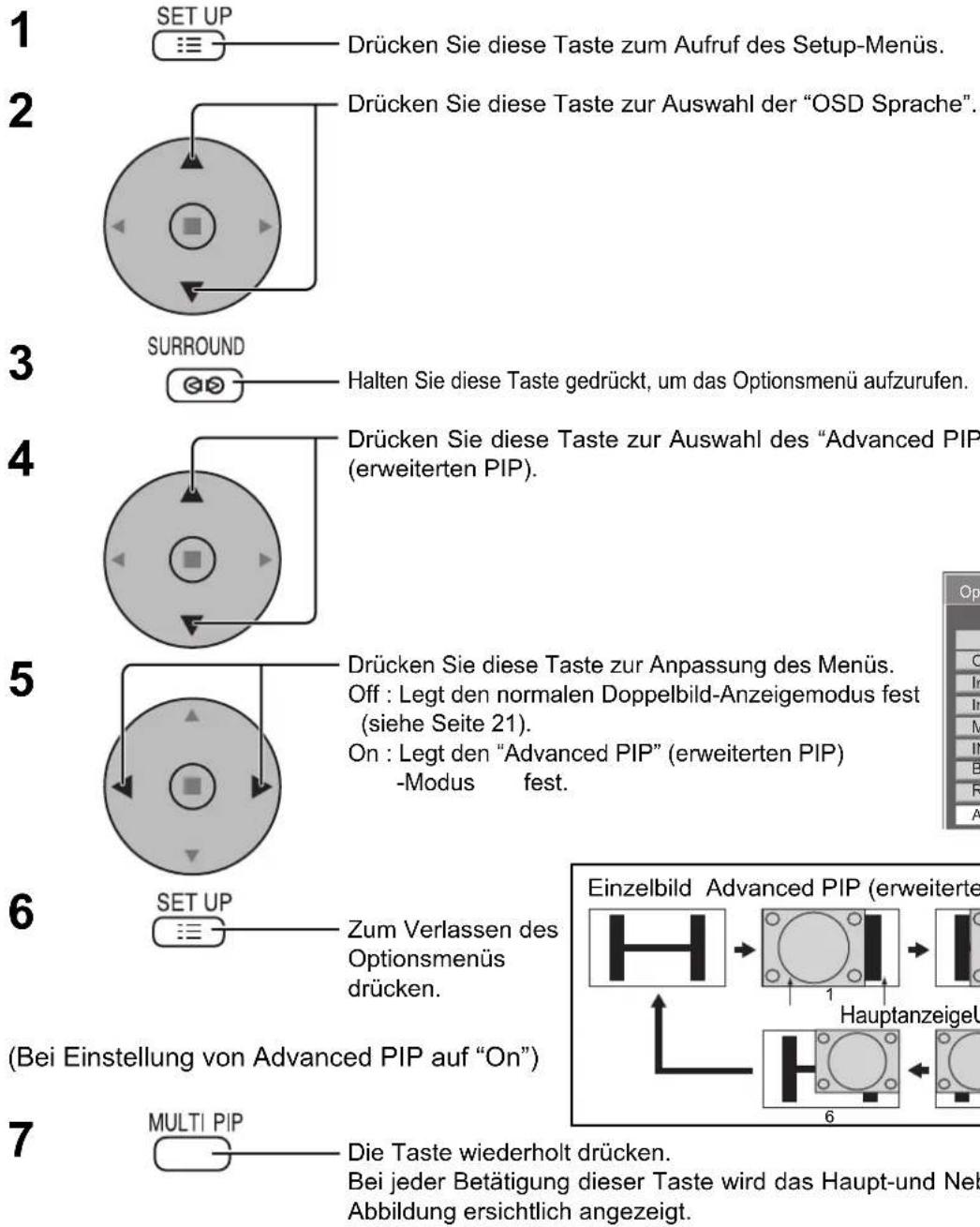

4 Drucken Sie diese Taste zur Auswahl des "Advanced PIP" (erweiterten PIP).
Drücken Sie diese Taste zur Auswahl des "Advanced PIP" (erweiterten PIP).

5 Drücken Sie diese Taste zur Anpassung des Menüs. Off : Legt den normalen Doppelbild-Anzeigemodus fest (siehe Seite 21).

On : Legt den "Advanced PIP" (erweiterten PIP) -Modus fest.

6 SET UP Zum Verlassen des Optionsmenüs drücken.

(Bei Einstellung von Advanced PIP auf "On")

7 MULTI PIP Die Taste wiederholt drücken. Bei jeder Betätigung dieser Taste wird das Haupt- und Nebenbild wie aus der obigen Abbildung ersichtlich angezeigt.

Hinweis: Zum Gebrauch der Tasten SWAP SELECT INPUT MOVE , , 4 für Bildschirmoperationen folgen Sie den Anweisungen auf der vorigen Seite.

Hinweise:

• Wenn für die Option "INPUT lock" des Menüs "Options" eine andere Einstellung als "Off" gewählt ist, steht die Multi-Bild-in-Bild-Funktion nicht zur Verfügung.
  • Die Klangausgabe stammt aus dem Bild, das in Audio Ausgang (PIP) ausgewählt wird (siehe Seite 25).
• Wenn zwei Bilder angezeigt werden, kann die gleiche Eingangs-Betriebsart nicht für das Hauptbild und das Unterbild gewählt werden.
• Das Hauptbild und das Unterbild werden durch verschiedene Schaltkreise verarbeitet, so dass ein leichter Unterschied in der Bilddeutlichkeit auftritt. Außerdem kann auch ein Unterschied in der Bildqualität des Unterbilds auftreten, und zwar in Abhängigkeit von der Art der Signale, die im Hauptbild angezeigt werden, und vom 2-Bild-Anzeigemodus.
• Unterbilder können auf Grund ihrer geringen Größe nicht detailgenau angezeigt werden.
• Bilder aus einer Computeranzeige werden in einem vereinfachten Format dargestellt; aus diesem Grund sind kleine Details möglicherweise nicht klar zu erkennen.
• Die folgenden Kombinationen aus zwei analogen Signalen können nicht gleichzeitig angezeigt werden; Komponente – Komponente, Komponente - PC (RGB), PC (RGB) – Komponente, PC (RGB) – PC (RGB)
• Schlagen Sie die entsprechenden Signale von DVI, SDI und HDMI in der Bedienungsanleitung der jeweiligen Platte nach.

SWAP SELECT INPUT MOVE sten , , 4 für Bildschirmoperationen folgen Sie den Anweisungen ZOOM

Bild-Einstellungen

1


Zur Anzeige des "Bild"-Menüs drücken.

2

Die einzelnen einzustellenden Punkte wählen.

Mit diesen Tasten die einzustellenden Menüs wählen.

Das Bild hinter dem Menü durch Drücken der Tasten einstellen.

Hinweis:

Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab.

1/2 Bi Normalisieren Normal Bild Funktion Normal Kontrast 25 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bildschärfe 5

Farbton Colour Management Weitere Einstell. Normal Aus Ein 2/2Bil

Zur Wahl von "Ein" drücken.

Zur Wahl von "Weitere Einstell." drücken.

Weitere Einstell. Ein:

Hier können Sie Bildeinstellungen auf professioneller Ebene durchführen (siehe nächste Seite).

Weitere Einstell. 1/2 Normalisieren Normal Schwarz-Erweiterung 0 Eingangspegel 0 Gamma 2.2 AGC Aus

Weitere Einstell. 2/2 Weissabgleich R 0 Weissabgleich G 0 Weissabgleich B 0 Grauabgleich R 0 Grauabgleich G 0 Grauabgleich B 0

"Weitere Einstell." Aus:

Wiedergabe von Bildern mit den im Bild-Menü gewählten Einstellungen.

Die "◀ oder "▶-Taste drücken, um zwischen den Betriebsarten hin- und herzuschalten.

Normal

Für eine Wiedergabe bei Standard-Umgebung (Abendbeleuchtung).

Einstellung von Helligkeit und Kontrast auf normale Pegel.

Dynamik

Für eine Wiedergabe in heller Umgebung. Einstellung von Helligkeit und Kontrast auf höhere Pegel als normal.

Kino

Ideal für Kinofi Ime.

Super Kino

Zeigt ein samtweiches Bild an.

Hinweis:

Zum Ändern des Bildes oder der Farbe des gewählten "Bild"-Menüs sollte das "Bild"-Menü verwendet werden. (siehe nächste Seite)

Die "◀" oder "▶" -Taste drücken, um zwischen den Betriebsarten hin- und herzuschalten.

Colour Management Ein

Aktiviert automatisch die Farbeinstellung.

Tipp ( 📊 Normalisieren Normalisieren)

Während das "Bild"-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von ACTION (■) während des "Normalisieren" alle Einstellungen auf die Werte ab Werk zurückgestellt.

Gegenstand	Effekt	Einstellungen
Kontrast		Wahl der richtigen Helligkeit und Dichte für den Raum.
Helligkeit		Einstellung für die bessere Wiedergabe von dunkleren Bildern wie Nachtszenen und schwarze Haare.
Farbe		Einstellung auf eine hellere Farbe.
NTSC-Farbton		Einstellung für eine bessere Hautfarbe.
Bildschärfe		Wiedergabe eines scharfen Bildes.

Hinweise:

- "Farbe"- und "NTSC-Farbton"-Einstellungen können nicht für das "RGB/PC"- und "Digital"-Eingangssignal eingestellt werden.

- In jedem "Bild Funktion" kann die Stufe für jeden Gegenstand (Kontrast, Helligkeit, Farbe, NTSC-Farbton, Schärfe) geändert werden.

- Die "NTSC-Farbton"-Einstellung für das NTSC-Signal kann nur bei einem "AV (S-Video)"-Eingangssignal eingestellt werden.

- Wenn der Wert mit einem hellen Bild erhöht oder mit einem dunklen Bild verringert wird, tritt nur eine geringe Änderung auf.

Weitere Einstellungen

Gegenstand Effekt Einzelheiten
Schwarz - Erweiterung	w	Einstellung der dunklen Schatten des Bildes in Stufen.
Eingangspegel	w	Einstellung von Bildteilen, die besonders hell und schwer zu erkennen sind.(Dieser Punkt kann bei Digital-Eingangssignalen nicht eingestellt werden.)
Gamma	t	S-Gamma 2.0 2.2 2.5
AGC		Automatische Aufhellung von dunklen Bildsignalen.
Weissabgleich R	w	Einstellung des Farbtons für helle rote Bereiche.
Weissabgleich G	w	Einstellung des Farbtons für helle grüne Bereiche.
Weissabgleich B	w	Einstellung des Farbtons für helle blaue Bereiche.
Grauabgleich R	w	Einstellung des Farbtons für dunkle rote Bereiche.
Grauabgleich G	w	Einstellung des Farbtons für dunkle grüne Bereiche.
Grauabgleich B	w	Einstellung des Farbtons für dunkle blaue Bereiche.

Hinweise:

• Die "W/B"-Einstellungen folgendermaßen ausführen.

1. Den Farbton der hellen Bildteile mit "Weissabgleich R", "Weissabgleich G" und "Weissabgleich B" einstellen.
2. Den Farbton der dunklen Bildteile mit "Grauabgleich R", "Grauabgleich G" und "Grauabgleich B" einstellen.
3. Die Schritte 1 und 2 wiederholen.

Die Schritte 1 und 2 haben jeweils Einfluß auf die einzelnen Einstellungen; die Einstellungen sollten für jeden Schritt wiederholt werden.

• Der Einstellungsbereich sollte für jeden Eingangs-Betriebsmodus separat gespeichert werden.
  • Die Werte für den Einstellungsbereich sollten als Referenz verwendet werden.

Tipp ( Normalisieren Normalisieren)

Wenn bei Anzeige des "Weitere Einstell."-Menüs die N-Taste oder die ACTION (■)-Taste während des "Normalisierens" gedrückt wird, werden alle Einstellungen auf die werkseitigen Werte zurückgesetzt.

Toneinstellungen

1

SOUND Zur Anzeige des Ton-Menüs drücken.

2

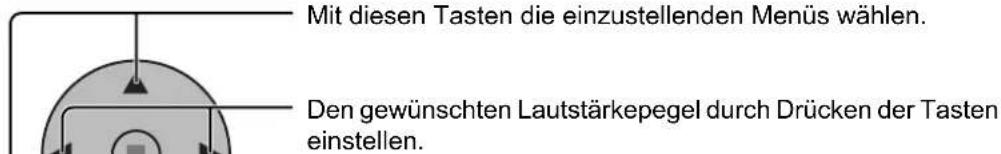

Die einzelnen einzustellenden Punkte wählen.

Mit diesen Tasten die einzustellenden Menüs wählen. Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen.

ON OFF N R PDL/SEE PEEF SOUND SET UP IN 1 2 3 PC INPUT CH VOL + - 1 2 3 4 5 6 7 8 9 6 SET 0 ALL C -/-- ASPECT SURROUND OFF TIMER (请看) OK OK OK ID

Bass Einstellung der tiefen Töne Mitten Stellt normale Klänge ein Höhen Einstellung der hohen Töne Balance Einstellung der rechten und linken Lautstärke Raumklang "Ein" oder "Aus" wählen Ton 1/2 Normalisieren Normal Bass 0 Mitten 0 Höhen 0 Balance 0 Raumklang Aus Audio Ausgang (PIP) Hauptbild Hauptbild Wählt den Klang des Hauptbilds aus. Wählt den PIP-Frame-Klang aus. Nebenbild (Wenn der Klang des Hauptbilds ausgewählt wird.) (Wenn der PIP-Frame-Klang ausgewählt wird.) Die Musiknote wird auf der rechten Seite der Anzeigekennung für die Audioausgabe angezeigt.

Tipp ( ○ / Normalisieren Normalisieren)

Während das "Ton"-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von ACTION (■ während des "Normalisierens" alle Einstellungen auf die werksseitigen Werte zurückgesetzt.

SDI-Tonausgabe

Dieses Menü wird angezeigt, wenn das HD-SDI Terminal Board mit Audio (TY-FB10HD) im Gerät installiert ist.

SDI-Tonausgabe 2/2 Linker Kanal Kanal 1 Rechter Kanal Kanal 1 Tonausgabe Aus Pegelmesser Aus

Gegenstand	Einzelheiten
Linker Kanal	Kanal 1 bis Kanal 16Zur Wahl des linken Audiokanals.
Rechter Kanal	Kanal 1 bis Kanal 16Zur Wahl des rechten Audiokanals.
Tonausgabe	Ein AusEin: Zum Freigeben der Audioausgabe.Aus: Zum Sperren der Audioausgabe.
Pegelmesser	Aus Kan.1-8 Kan.9-16Zur Wahl der Audiokanäle, die im Audiopegelmesser angezeigt werden.Im Audiopegelmesser werden 8 Kanäle angezeigt, jeweils 4 Kanäle rechts und links.Aus: Verdeckt den Audiopegelmesser.Kan.1-8: Zeigt den Audiopegelmesser an (Kan.1-8).Kan.9-16: Zeigt den Audiopegelmesser an (Kan.9-16).

Hinweise:

• Dieses Menü steht nur bei Wahl des Slots zur Verfügung, in dem das HD-SDI Terminal Board mit Audio (TY-FB10HD) installiert ist.
• Bei aktiviertem Doppelbild-Modus steht dieses Menü nicht zur Verfügung.

Raumklang-Effekt

SURROUND

©©

Die SURROUND-Taste zum Ein- und Ausschalten des Raumklang-Effekts drücken. Die Vorteile des Raumklangs sind groß. Man kann sich von allen Seiten mit einem Raumklang umgeben, wie in einer Konzerthalle oder einem Kino.

Ein ← Aus → Raumklang Ein

Stummschaltung

Diese Funktion kann bei einem Anruf oder beim Empfang von unerwarteten Gästen verwendet werden.

Diese Taste zum Stummschalten des Tons drücken.

Die Taste erneut für die Tonwiedergabe drücken. Der Ton wird ebenfalls wieder eingeschaltet, wenn das Gerät ausgeschaltet oder der Lautstärkepegel geändert wird.

Digitaler Zoom

Mit dieser Funktion wird die Vergrößerung eines bestimmten Bildteils angezeigt.

1 Rufen Sie die Anzeige der Bedienungsanleitung auf.

Zum Zugriff auf Digital-Zoom drücken. Die Bedienungsanleitung wird angezeigt.

Abbruch × 1

Wenn "Digitaler Zoom" aktiviert ist, können nur die folgenden Tasten bedient werden.

[Fernbedienung] [Ge

POSITION / ACTION -Tasten VOL-Taste MUTE-Taste SURROUND-Taste OFF TIMER-Taste

Rechte Oberfl äche

ENTER + / ▲ VOL - / ▼ VOL-Taste MENU INPUT

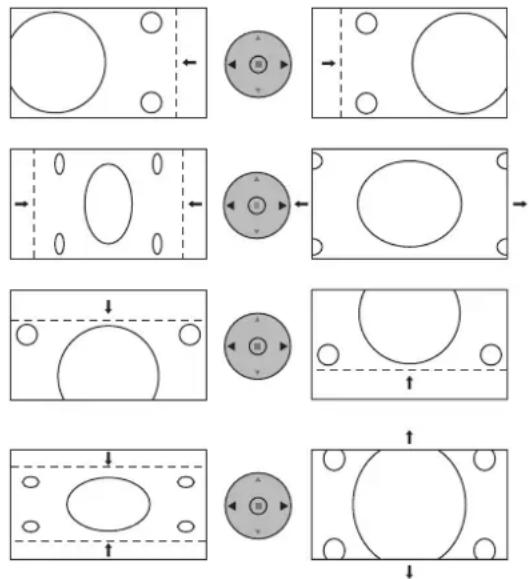

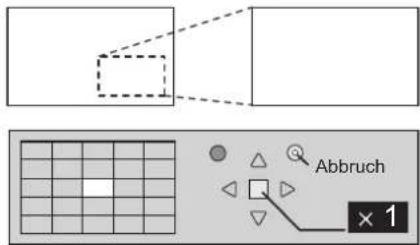

2 Den zu vergrössernden Bildteil wählen.

Zur Wahl des zu vergrössernden Bildteils drücken.

Der Cursor wird bewegt.

Abbruch × 2

3 Die gewünschte Vergrößerung für die vergrößerte Wiedergabe wählen.

Jedes Mal beim Drücken dieser Taste ändert sich die Vergrösserung. Folgendes wird im wiedergegebenen Bild angezeigt.

4 Rückgang auf normale Wiedergabe ("Digitaler Zoom" beenden).

Zum Beenden der Funktion "Digitaler Zoom" drücken.

Hinweise:

• Wenn das Gerät ausgeschaltet wird (einschließlich Abschalt-Timer-Betrieb) wird die Funktion "Digitaler Zoom" beendet.
  • Die Funktion "Digitaler Zoom" kann nicht zusammen mit den folgenden Funktionen gewählt werden:

"Multi-Ansicht" (Bild-in-Bild, Bild-aus-Bild, Bild-und-Bild). (siehe Seite 21)

Wenn "MULTI DISPLAY" auf "Ein" eingestellt ist (siehe Seite 34).

Wenn "Porträt-Einstellungen" auf "Ein" eingestellt ist (siehe Seite 37).

Wenn "Bildschirmschoner" (Weiße Bildlaufleiste) aktiviert ist (siehe Seite 30).

- Während der Verarbeitung des digitalen Zooms kann die Funktion zur Anpassung von "Lage/Grösse" nicht verwendet werden.

Uhrzeit-Einstellung / Timer-Einstellungen

Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden.

Vor der Einstellung des Timers sollte die aktuelle Uhrzeit wenn notwendig eingestellt werden. Dann den Timer einstellen.

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

Zur Wahl von Timer-Einstellungen oder Uhrzeit Einstellung drücken.

Zur Anzeige der Timer-Einstellungen oder der Uhrzeit-Einstellung drücken.

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

Installation 2/2 Bildschirmschoner MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Uhrzeit-Einstellung

Uhrzeit-Einstellung

Das Uhrzeit-Einstellung-Menü anzeigen.

Zur Einstellung von Wochentag und Uhrzeit folgendermaßen vorgehen.

1

Zur Wahl von Wochentag oder Uhrzeit drücken.

Diese Taste zur Einstellung von Wochentag oder Uhrzeit drücken.

▶ Taste: Vorwärts

◀ Taste: Rückwärts

Hinweise:

• Das einmalige Drücken der Tasten "◀ oder "▶ändert die Uhrzeit in Schritten von einer Minute.
• Das Gedrückthalten der Tasten "◀ oder "▶ändert die Uhrzeit in Schritten von 15 Minuten.

Uhrzeit-Einstellung Einstellen Wochentag Uhrzeit Uhrzeit MON 99:99 MON 99:99

2

Diese Taste der Wahl von "Einstellen" drücken.

Zum Speichern der Uhrzeit-Einstellung drücken.

Uhrzeit-Einstellung Einstellen Wochentag Uhrzeit Uhrzeit MON 99:99 TUE 10:00

Hinweise:

• „Einstellen“ kann erst gewählt werden, nachdem die Option Uhrzeit eingestellt worden ist.
• Die Option Wochentag kann nur dann eingestellt werden, wenn eine andere Einstellung als „99:99“ für die Option Uhrzeit vorgenommen worden ist.

3

Diese Taste zum Beenden der Uhrzeit-Einstellung drücken.

Timer-Einstellungen

Anzeige des Menüs für die Timer-Einstellungen.

1

Drücken zur Wahl von Einschaltzeit / Auschwitzzeit.

Zur Einstellung der Einschaltzeit / Auschaltzeit.

▶ Taste: Vorwärts

◀ Taste: Rückwärts

Hinweise:

• Das einmalige Drücken der Tasten "◀" oder "▶" ändert die Einschaltzeit / Ausschaltzeit in Schritten von einer Minute.
• Das Gedrückthalten der Tasten "◀" oder "▶" ändert die Einschaltzeit / Ausschaltzeit in Schritten von 15 Minuten.

Timer-Einstellungen Uhrzeit 99:99 Einschaltfunktion Aus Einschaltzeit 0:00 Ausschaltfunktion Aus Ausschaltzeit 0:00

2

Zur Wahl der Einschaltfunktion / Ausschaltfunktion drücken.

Zur Wahl von "Ein" drücken.

Timer-Einstellungen Uhrzeit 99:99 Einschaltfunktion Aus Einschaltzeit 0:00 Ausschaltfunktion Aus Ausschaltzeit 0:00

3

Zum Beenden des Installation-Menüs zweimal drücken.

Hinweis:

Die Timer-Funktion kann nicht verwendet werden, wenn die "Uhrzeit" nicht eingestellt ist.

Bildschirmschoner (zum Verhindern von Einbrennen)

In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden.

Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden.

1

Zur Anzeige des Installation-Menüs drücken.

2

Zur Wahl des Bildschirmschoner drücken.

Diese Taste zur Anzeige des Bildschirmschoner-Menüs drücken.

Installation 2/2 Bildschirmschoner MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Uhrzeit-Einstellung

3 Wahl der Umkehr- / Aufrollen-Funktion

Zur Wahl der Funktion drücken.

Zur Wahl der gewünschten Funktion drücken.

Weiße Bildlauf eiste< Bildumkehr

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Aus Startzeit 6:15 Stoppzeit 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Weiße Bildlaufleiste : Der weiße Balken wird von links nach rechts aufgerollt.

Bildumkehr : Ein negatives Bild wird wiedergegeben.

4 Wahl der Betriebsart

Zur Wahl der Modus drücken.

Zur Wahl der einzelnen Betriebsarten drücken.

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus (Aus) Startzeit 6:15 Stoppzeit 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Intervall : Wird aktiviert, wenn "Wiederholungszeit" und "Dauer" eingestellt sind und diese Zeiten erreicht werden.

Zeitzuweisung : Wird aktiviert, wenn die Startzeit und die Stoppzeit eingestellt sind und diese Zeiten erreicht werden.

Ein : Kann verwendet werden, wenn "Startzeit" gewählt ist und die Taste ACTION (■) gedrückt wird.

5 Einstellung der Startzeit

Bei Einstellung von "Modus" auf "Ein" diese Taste zur Wahl der Start drücken.

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Ein Startzeit 6:15 Stoppzeit 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Zum Starten des Bildschirmschoner drücken.

Das Menü erlischt und der Bildschirmschoner wird aktiviert. Um den Bildschirmschoner bei Einstellung auf „Ein“ zu deaktivieren, drücken Sie die R-Taste oder eine beliebige Taste am Hauptgerät.

Hinweis: Beim Ausschalten des Displays wird der Bildschirmschoner deaktiviert.

Einstellung der Zeit für den Bildschirmschoner

Nach der Wahl von "Zeitzuweisung" oder "Intervall" kann die entsprechende Zeiteingabe ausgeführt und die Betriebszeit eingestellt werden. (Die Zeit kann nicht eingestellt werden, wenn "Modus" auf "Ein" oder "Aus" eingestellt ist.)

Bildschirmschoner Start Funktion Modus Startzeit Stoppzeit Seitliche Bildanteile Wobbling Peak limit Uhrzeit 99:99 Weite Bildlaufste Zeltzuweisung 6:15 12:30 Hoch Aus Aus

Bildschirmschoner Start Funktion Wolfe Bildlaufleiste Modus Intervall Wiederholungszeit 6:15 Dauer 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Bildschirmschoner Start Funktion Modus Startzeit Stoppzeit Seitliche Bildanteile Wobbling Peak limit Uhrzeit 99:99 Weite Bildlaufste Aus 6,15 12,30 Hoch Aus Aus

Zur Wahl der Startzeit / Stoppzeit drücken. (Wenn "Zeitzuweisung" gewählt ist).

Zur Wahl von Wiederholungszeit / Dauer drücken. (Wenn "Intervall" gewählt ist).

Zur Einstellung drücken.

▶ Taste: Vorwärts
◀ Taste: Rückwärts

Hinweise:

• Das einmalige Drücken der Tasten "◀" oder "▶" ändert die Zeit in Schritten von einer Minute. [Die Umschaltung erfolgt alle 15 Minuten, wenn Wiederholungszeit gewählt wird.]
• Das Gedrückthalten der Tasten "♥" oder "♥" ändert die Zeit in Schritten von 15 Minuten.

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 0:00 Stoppzeit 0:00 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Intervall Wiederholungszeit 0:00 Dauer 0:00 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 6:15 Stoppzeit 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Intervall Wiederholungszeit ( 6:15 ) Dauer ( 12:30 ) Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Hinweis: Die Timer-Funktion kann nicht verwendet werden, wenn die "Uhrzeit" nicht eingestellt ist.

Reduzierung von Einbrennen

Diese Funktionen dienen dazu, bei eingeschaltetem Gerät das Auftreten eines Nachbilds auf dem Bildschirm zu verhindern.

Wobbling: Die Anzeigeposition des Bilds wird automatisch geringfügig verschoben (nicht sichtbar), um das Auftreten eines Nachbilds mit schärferen Bildkonturen zu verhindern.

Ein1: Die Anzeigeposition des Bilds wird alle 30 Sekunden verschoben.

Ein2: Die Anzeigeposition des Bilds wird in Abhängigkeit von der Bildschirmerfassung in Bildpunkt-Inkrementen verschoben.

Peak limit (Spitzenpegelbegrenzung): Unterdrückung von Bildkontrast (Spitzenpegel-Helligkeit).

Hinweis: Wenn ein Standbild über lange Zeit angezeigt wird, kann der Bildschirm etwas dunkler werden. (siehe Seite 50)

1

Zur Anzeige des "Installation"-Menüs drücken.

Zur Wahl von "Bildschirmschoner" drücken.

2

Zur Anzeige des Bildschirmschoner-Menüs drücken.

Zur Wahl von "Wobbling" oder "Peak limit" drücken.

3

Zur Wahl von "Ein1", "Ein2" oder "Aus" (Wobbling) drücken.

“Ein” oder “Aus” (Peak limit).

Installation 2/2 Bildschirmschoner MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Uhrzeit-Einstellung

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Aus Startzeit 6:15 Stoppzeit 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

Einstellung der seitlichen Bildanteile

Achten Sie bei Wahl der "4:3"-Betriebsart darauf, kein Standbild über einen längeren Zeitraum hinweg anzuzeigen, da dies zu Nachbildern in den seitlichen Bildanteilen des Displays führen kann.

Beleuchten Sie die seitlichen Bildanteile, um das Risiko des Auftretens eines derartigen Nachbilds zu reduzieren.

Seitliche Bildanteile 4:3 Bildformat Einbrennen

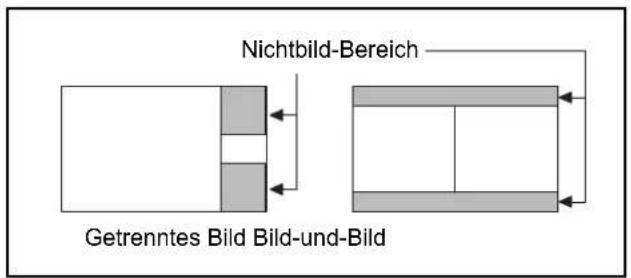

Diese Funktion kann nicht im Nichtbild-Bereich verwendet werden.

Nichtbild-Bereich Getrenntes Bild Bild-und-Bild

Das Bildschirmschoner-Menü anzeigen.

(Siehe auf der vorherigen Seite die Bedienungsschritte 1 und 2.)

1

Zur Wahl der Einstellung der seitlichen Bildanteile drücken. Zur Wahl von Aus, Niedrig, Mittel oder Hoch drücken. →Aus Mittel HochNiedrig ↔ ←

Bildschirmschoner Uhrzeit 99:99 Start Funktion Weiße Bildlaufleiste Modus Aus Startzeit 6:15 Stoppzeit 12:30 Seitliche Bildanteile Hoch Wobbling Aus Peak limit Aus

2

R Zum Beenden des Bildschirmschoner-Menüs drücken.

Hinweise:

• Um das Auftreten von Einbrennen zu verhindern, stellen Sie die Option Seitliche Bildanteile auf Hoch ein.
• Die seitlichen Bildanteile können abhängig von wiedergegebenen Bild blinken (abwechselnd schwarz / weiß). Durch die Verwendung des Kino-Modus wird dieses Blinken reduziert.

Energieeinsparung

• Power save modus: Wenn diese Funktion aktiviert ist, wird der Helligkeitspegel des Plasmadisplays vermindert und die Stromaufnahme verringert.
• Stand by modus: Wenn diese Funktion aktiviert ist, wird die Stromaufnahme des Mikrocomputers während der Betriebsbereitschaft (siehe Seite 12, 14 und 15) und somit die Stromaufnahme des Gerätes während der Betriebsbereitschaft verringert.
• Power management: Die Stromversorgung des Gerätes wird unabhängig von einem Signaleingang in der PC-Eingangs Betriebsart ein- bzw. ausgeschaltet.
  Diese Funktion ist aktiviert, wenn die Einstellung "On" gewählt ist. (Nur bei Signaleingang vom PC-Terminal (Mini D-Sub))
• Auto power off: Die Stromversorgung des Gerätes wird ausgeschaltet, wenn kein Signaleingang vorhanden ist. Wenn diese Funktion aktiviert ist, wird das Gerät ausgeschaltet, wenn 10 Minuten lang kein Signaleingang festgestellt wird.
  Diese Funktion gilt für alle Eingangssignale, ausgenommen ist der Eingang vom Anschluss (Mini D-Sub).

1

Drücken zur Wahl von

"Power save modus"

"Stand by modus"

"Power management"

"Auto power off".

Signal Component/RGB in Wählen Signalquelle Power save modus Stand by modus Power management Auto power off OSD Sprache RGB PC Aus Aus Aus Aus Deutsch

2

Zur Wahl von "Ein" oder "Aus" drücken.

Ein

Aus

3

SET UP

Zum Beenden der Installation drücken.

Hinweis:

"Power Management" und "Auto Power off" können nur während der normalen Wiedergabe (ein Bildschirm) verwendet werden.

Ändern der Eingangssignalquellen

Mit dieser Funktion kann die Signalquelle des angezeigten Eingangssignals geändert werden.

Wählen Sie das Eingangssignal, dessen Bezeichnung geändert werden soll, bevor Sie die Eingangssigalquelle ändern.

(siehe Seite 13 und 15)

Zur Wahl von "Signalquelle" drücken.

Zum Ändern von "Signalquelle" drücken.

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

Hinweis:

Während der Wahl eines Eingangssignals durch das optionale Terminal-Board in Steckplatz 1 bis Steckplatz 3 ist die Eingangssignalquelle von den einzelnen optionalen Terminal-Boards abhängig.

Signalquellen für Steckplatz 1 bis Steckplatz 3 und Mini-D-Sub:

[Steckplatz 1-Eingang] INPUT1 / VIDEO1 / COMPONENT1 / RGB1 / DIGITAL1 / PC1 / DVD1 / CATV1 / VCR1 / STB1

[Steckplatz 2-Eingang] INPUT2 / VIDEO2 / COMPONENT2 / RGB2 / DIGITAL2 / PC2 / DVD2 / CATV2 / VCR2 / STB2

[Steckplatz 3-Eingang] INPUT3 / VIDEO3 / COMPONENT3 / RGB3 / PC3 / DVD3 / CATV3 / VCR3 / STB3

[PC-Eingang (Mini D-Sub)] PC / COMPONENT / RGB / DVD / STB

Bei Verwendung von BNC-Dual-Video-Terminal-Board (TY-FB9BD) wird je nach dem gewählten Eingang der Buchstabe

"A" oder "B" am Ende jeder Eingangssignalquelle hinzugefügt (siehe unten).

Hinzugefügter Buchstabe “A” “B”
Gewählter Eingang FBAS S VIDEO

Einstellung für MULTIDISPLAY

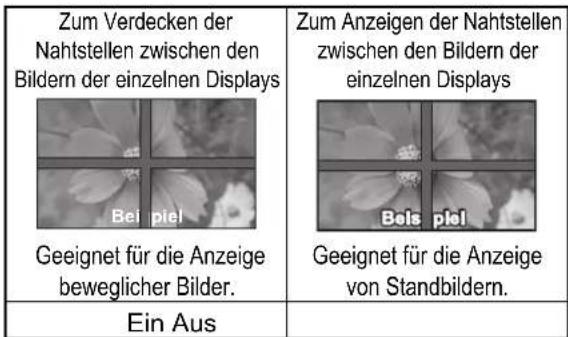

Wenn mehrere Plasmadisplays wie in den unten abgebildeten Beispielen angeordnet werden, kann ein vergrößertes Bild auf allen Bildschirmen gemeinsam angezeigt werden.

Für diese Betriebsart muss jedes Plasmadisplay mit einer Displaynummer eingestellt werden, um den Aufstellungsort zu bestimmen.

(Beispiele)

Gruppe von 4 (2 × 2) Gruppe von 9 (3 × 3) GruppeGrupp 25 (50 × 56) (4 × 4)

(Weitere Anordnungsmöglichkeiten sind auf Seite 35 abgebildet.)

Vorgehen zur Einstellung für MULTIDISPLAY

1

Zum Aufrufen des Installation-Menüs drücken.

2

Zur Wahl der MULTI DISPLAY drücken.

Zum Aufrufen des Menüs für die MULTI DISPLAY-Einstellung drücken.

ON OFF N R POS. / SIZE PICTURE ICON SET UP : INPUT 1 2 3 PC

Installation 2/2 Bildschirmschoner MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Uhrzeit-Einstellung

3

Zur Wahl der MULTI DISPLAY drücken.

Zur Wahl von "Ein" oder "Aus" drücken.

Hinweis:

Bei Einstellung von "MULTI DISPLAY" auf "Ein" steht die Funktion "Porträt-Einstellungen" nicht zur Verfügung.

MULTI DISPLAY MULTI DISPLAY (Aus) Horizontaler Maßstab × 2 Vertikaler Maßstab × 2 Naht verdeckt Video Aus Position A1 Al-Synchronisation Aus

Einstellung der Display-Positionsnummer für jedes Plasmadisplay

4

Zur Wahl von Horizontaler Maßstab drücken.

Zur Wahl von "× 1", "× 2", "× 3", "× 4" oder "× 5" drücken.

MULTI DISPLAY MULTIDISPLAY Horizontaler Maßstab ( × 2 ) Vertikaler Maßstab Naht verdeckt Video Position AI-Synchronisation Aus × 2 Aus A1 Aus

5

Zur Wahl von Vertikaler Maßstab drücken.

Zur Wahl von "× 1", "× 2", "× 3", "× 4" oder "× 5" drücken.

MULTI DISPLAY MULTIDISPLAY Horizontaler Maßstab Vertikaler Maßstab Naht verdeckt Video Position Al-Synchronisation Aus × 2 × 2 Aus A1 Aus

6

Zur Wahl von Naht verdeckt Video drücken.

Zur Wahl von "Aus" oder "Ein" drücken.

Zum Verdecken der Nahtstellen zwischen den Bildern der einzelnen Displays Geeignet für die Anzeige beweglicher Bilder. Ein Aus Zum Anzeigen der Nahtstellen zwischen den Bildern der einzelnen Displays Geeignet für die Anzeige von Standbildern.

MULTI DISPLAY MULTI DISPLAY Aus Horizontaler Maßstab × 2 Vertikaler Maßstab × 2 Naht verdeckt Video (Aus) Position A1 Al-Synchronisation Aus

7

Zur Wahl von "Position" drücken.

Zur Wahl der Positionsnummer drücken. (A1-E5: Siehe den folgenden Abschnitt)

MULTI DISPLAY MULTIDISPLAY Horizontaler Maßstab Vertikaler Maßstab Naht verdeckt Video Position A1 Al-Synchronisation Aus × 2 × 2 Aus Aus

Lage der Displaynummern für die einzelnen Positionen. (Beispiele)

(2×1)(2×3)

A1

A2

A1	A2
B1	B2
C1	C2

A1	A2	A3	A4
B1	B2	B3	B4

(4×4)(4×2)(5×5)

A1	A2	A3	A4
B1	B2	B3	B4
C1	C2	C3	C4
D1	D2	D3	D4

A1 A2	A3 A4	A5
B1 B2	B3 B4	B5
C1 C2	C3 C4	C5
D1 D2	D3 D4	D5
E1 E2	E3 E4	E5

8 AI-Synchronisation

Dient bei Verwendung der Funktion „MULTI DISPLAY“ zur Einstellung der Helligkeit des Displays.

Diese Taste zur Wahl von „Al-Synchronisation“ drücken. Diese Taste zur Wahl von „Aus“ oder „Ein“ drücken.

Die Helligkeit hängt von der an jedem Display vorgenommenen Einstellung ab.

Stellen Sie alle Displays auf die gleiche Helligkeit ein.

Aus Ein

MULTI DISPLAY
MULTIDISPLAY	Aus
Horizontaler Maßstab	× 2
Verlikaler Maßstab	× 2
Naht verdeckt Video	Aus
Position	A1
Al-Synchronisation	Aus

Hinweis:

Bei Einstellung von „Al-Synchronisation“ auf „Ein“ stehen die folgenden Menüs nicht zur Verfügung, und ihre Einstellungen sind fest auf die Standardwerte eingestellt.

"Bild"-Menü: Farbe, NTSC-Farbton

9

Zum Beenden des Installation-Menüs zweimal drücken.

Funktion der Fernbedienungs-ID

Um diese Fernbedienung für ein bestimmtes von mehreren Displays zu verwenden, können Sie die Fernbedienungs-ID festlegen.

1 Wechseln Sie auf der rechten Seite ^NORMAL_ID zu. ^NORMAL_ID
2 Drücken Sie auf der Fernbedienung die Taste
3 Drücken Sie eine der Tasten 1, für die Festlegung der 10er Stelle.
4 Drücken Sie eine der Tasten +, für die Festlegung der 1er Stelle.

Hinweise:

• Die Zahlen in 2, 3 und 4 sollten schnell eingerichtet werden.
- Der Zahlenbereich für die einstellbare ID liegt im Bereich 0 - 99.
- Wird eine Nummerntaste mehr als zweimal gedrückt, werden die ersten beiden Zahlen als ID-Nummer für die Fernbedienung übernommen.

Tastenbedienung bei der Fernbedienungs-ID

Mit Ausnahme der Taste entspricht die Bedienung derjenigen einer normalen Fernbedienung.

Stornierung der ID

Drücken Sie die Taste ID ALL -/- auf der Fernbedienung. (Dies hat dieselbe Auswirkung wie das gleichzeitige Drücken der Tasten C, 0, 0.)

Hinweise:

• Setzen Sie die Fern-ID auf "On", um die Fernbedienungs-ID zu verwenden.
  Wenn die Fern-ID auf "On" gesetzt ist, können Sie die Fernbedienung ohne identische ID-Nummer während der Anzeige des Optionsmenüs verwenden (siehe Seite. 45).
• Die Fernbedienungs-ID kann nicht verwendet werden, wenn die ID-Auswahl auf einen anderen Wert als 0 gesetzt ist und die Fernbedienungs-ID nicht der ID-Auswahlnummer entspricht (siehe Seite. 45).

INPUT 1 2 3 PO CH VOL INPUT ^ + - 1 2 3 4 5 6 7 8 9 ID SET D ALL C 0 -/- NORMAL ID MULTIPP SWAP SELECT ZOOM ZOOM Panasonic DISPLAY

Einstellung für Porträt

Das Eingangsbild kann in drei Teile aufgeteilt werden, die jeweils auf einem vertikal aufgestellten Plasmabildschirm angezeigt werden. Das Bild wird mit dreifacher Vergrößerung um 90 Grad gedreht.

(Beispiele)

Zur Verwendung der Funktion „Porträt“ mit vertikal aufgestellten Displays muss „V.Installation“ im Menü „Options“ (Optionen) auf „On“ (Ein) eingestellt sein (siehe Seite 46).

Vorgehen zur Einstellung für Porträt

1

Drücken Sie diese Taste zum Aufruf des Setup-Menüs.

2

Diese Taste zur Wahl von „Porträt-Einstellungen“ drücken.

Diese Taste zum Anzeigen des Menüs „Porträt-Einstellungen“ drücken.

3

Diese Taste zur Wahl von „Porträt-Einstellungen“ drücken.

Zur Wahl von "Ein" oder "Aus" drücken.

Hinweis:

Bei Einstellung von „Porträt-Einstellungen“ auf „Ein“ steht die Funktion „MULTI DISPLAY“ nicht zur Verfügung.

4

Diese Taste zur Wahl von „Naht verdeckt Video“ drücken.

Zur Wahl von "Ein" oder "Aus" drücken.

Installation 2/2 Bildschirmschoner MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Uhrzeit-Einstellung

Porträt-Einstellungen Porträt-Einstellungen Aus Naht verdeckt Video Aus Betrachtungsfläche 16 : 9 Position 1 AI-Synchronisation Aus

Porträt-Einstellungen Porträt-Einstellungen Aus Naht verdeckt Video (Aus) Betrachtungsfläche 16 : 9 Position 1 Al-Synchronisation (Aus)

Zum Verdecken der Nahtstellen zwischen den Bildern der einzelnen Displays.	Zum Anzeigen der Nahtstellen zwischen den Bildern der einzelnen Displays.
Geeignet für die Anzeige beweglicher Bilder.	Geeignet für die Anzeige von Standbildern.
Ein Aus

5 Betrachtungsfläche / Position

Betrachtungsfläche: Zur Einstellung des Modus der Bildaufteilung für die Funktion „Porträt“.

Position: Zur Einstellung der Position des Bilds, das mit Hilfe der Funktion „Porträt“ angezeigt werden soll.

Diese Taste zur Wahl von „Betrachtungsfl äche“ oder „Position“ drücken.

Diese Tasten zur Wahl der einzelnen Funktionen drücken.

Hinweise:

• Bei einem Eingangssignal mit einem Bildseitenverhältnis von 16:9 ist „Betrachtungsfl äche“ fest auf „16:9“ eingestellt.
• Bei Einstellung von „Betrachtungsfläche“ auf „16:9“ wird das „Aspekt“ ebenfalls auf „16:9“ eingestellt.

Porträt-Einstellungen
Porträt-Einstellungen	Aus
Naht verdeckt Video	Aus
Betrachtungsfläche	16 : 9
Position	1
Al-Synchronisation	Aus

Einstellung für Position

Bei Einstellung von „Porträt-Einstellungen“ auf „Ein“: Das Bild der gewählten Position wird angezeigt.

Bei Einstellung von

„Porträt-Einstellungen“ auf „Aus“:

Der Bereich der gewählten Position wird mit normaler Helligkeit dargestellt, und der Rest wird abgedunkelt.

Betrachtungsfl äche und Position

Der Modus der Bildaufteilung und der Position durch Einstellung von „Betrachtungsfläche“ ist wie folgt.

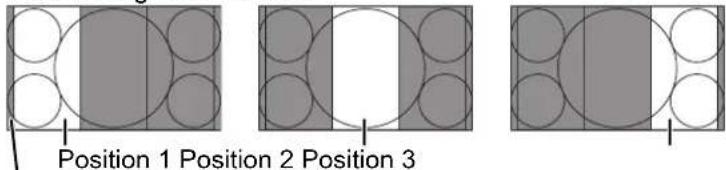

Betrachtungsfl äche : 16:9

Nicht angezeigter Bereich (48 Bildpunkte)

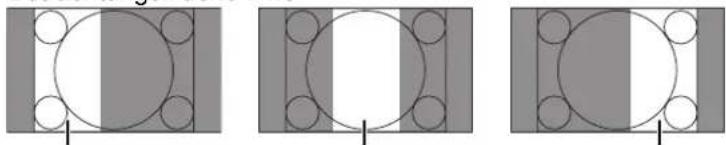

Betrachtungsfl äche : 4:3

Für die Anzeige von Bildern mit einem Bildseitenverhältnis von 16:9 geeignet. Bilder mit einem Bildseitenverhältnis von 4:3 werden in Querrichtung gedehnt.

Das Bild wird am rechten und linken Rand jeweils um 48 Bildpunkte beschnitten.

Bilder mit einem Bildseitenverhältnis von 4:3 werden mit unverändertem Bildseitenverhältnis angezeigt.

Die Bilder jeder Position überlappen sich zwar, doch können Sie „Lage/Grösse“ so einstellen, dass das Bild normal angezeigt wird (siehe Seite 19).

6 AI-Synchronisation

Diese Einstellung dient dazu, die drei Displays bei Verwendung der Funktion „Porträt“ auf die gleiche Helligkeit einzustellen.

Diese Taste zur Wahl von „AI-Synchronisation“ drücken.

Diese Taste zur Wahl von „Aus“ oder „Ein“ drücken.

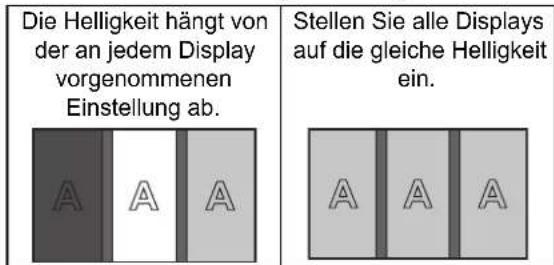

Die Helligkeit hängt von der an jedem Display vorgenommenen Einstellung ab. Stellen Sie alle Displays auf die gleiche Helligkeit ein.

Aus Ein

Porträt-Einstellungen
Porträt-Einstellungen	Aus
Naht verdeckt Video	Aus
Betrachtungsfläche	16 : 9
Position	1
Al-Synchronisation	Aus

Hinweis:

Bei Einstellung von „AI-Synchronisation“ auf „Ein“ stehen die folgenden Menüs nicht zur Verfügung, und ihre Einstellungen sind fest auf die Standardwerte eingestellt.

"Bild"-Menü: Farbe, NTSC-Farbton

7

Zum Beenden des Installation-Menüs zweimal drücken.

Einstellung der Eingangssignale

Wahl von Component/RGB IN Signalen

Einstellung auf die Signale Component/RGB.

Y, PB, PR-Signale “Component”

R-, G-, B-, HD-, VD-Signale "RGB"

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

2

Diese Tasten zur Wahl von "Component/RGB in Wählen" drücken.

Zur Wahl des gewünschten Eingangssignals drücken.

Component RGB

3

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Hinweis:

Abhängig vom installierten optionalen Board kann eine Wahl nicht möglich sein.

ON OFF N R POS/SET PC SET UP INPUT 1 2 3 PC INPUT CH VOL + - V - 1 2 3 4 5 6 7 8 9

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

3D Y/C Filter – Für NTSC-AV-Bilder

"Signal" im "Setup"-Menü während der AV(S Video)-Eingangssignal-Betriebsart wählen. (Das "Signal[AV]"-Menü wird angezeigt.)

1

Diese Tasten zur Wahl von "3D Y/C Filter (NTSC)" drücken.

Diese Tasten für "Ein" oder "Aus" drücken.

2

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

Die ACTION (■) -Taste drücken

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto Cinema reality Aus Panasonic Auto (4:3) 4:3 P-NR Aus

Hinweis:

Bei Aktivierung hat diese Einstellung nur auf NTSC-Eingangssignale einen Einfluß.

P-NR / MPEG NR / Mosquito-NR

P-NR: Reduziert automatisch unerwünschtes Bildrauschen.

MPEG NR: Reduziert Blockrauschen bei Wiedergabe von MPEG-Videos.

Mosquito-NR: Reduziert das Moskito-Rauschen im Umfeld der Untertitel von MPEG-Videos.

Hinweis:

Die P-NR Funktion kann nicht eingestellt werden, während ein PC-Signal verwendet wird.

1

Diese Taste zur Wahl von „P-NR“, „MPEG-NR“ oder „Mosquito-NR“ drücken.

Diese Taste zur Wahl von „Aus“, „Min“, „Mittel“ oder „Max“ drücken.

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

2

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Die ACTION (■) -Taste drücken

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto Cinema reality Aus Panasonic Auto (4:3) 4:3 P-NR Aus MPEG NR Aus Mosquito-NR Aus

"Signal" im "Installation"-Menü während der AV(S Video)-Eingangssignal Betriebsart wählen. (Das "Signal[AV]"-Menü wird angezeigt.)

Diese Tasten zur Wahl von "Farbsystem" oder "Panasonic Auto" drücken.

Diese Tasten zur Wahl der einzelnen Funktionen drücken.

Wenn das Bild instabil wird:

Bei Einstellung des Bildes auf Auto kann das Bild in einigen Fällen instabil werden, wenn Signale mit niedrigem Pegel oder Rauschen eingegeben werden. In diesem Fall sollte das Gerät auf das Format des Eingangssignals eingestellt werden.

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

↓ Die ACTION (■) -Taste drücken

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto Cinema reality Aus Panasonic Auto (4:3) 4:3 P-NR Aus

Betriebsart Funktion
Farbsystem	Das Farbsystem entsprechend auf das Eingangssignal einstellen. Bei Einstellung auf “Auto” wird das Farbsystem automatisch aus den drei Systemen NTSC/PAL/SECAM gewählt, doch in Abhängigkeit von der jeweils installierten Anschlussplatte kann es vorkommen, dass ein M.NTSC-Signal nicht einwandfrei angezeigt wird. Um ein M.NTSC-Signal anzuzeigen, wählen Sie die Einstellung “M.NTSC” für die Option Farbsystem.→Auto SESAM M.NTSC NTSCPAL ↔ ←
Panasonic Auto (4:3)	Einstellung auf “4:3” zur Wiedergabe von 4:3-Bildern mit ungeändertem Format, wenn Panasonic Auto gewählt ist. Wenn die 4:3-Bilder im Aspekt-Format wiedergegeben werden sollen, sollte “Aspekt” eingestellt werden.

Hinweis:

Bei Verwendung von BNC-Dual-Video-Terminal-Board (TY-FB9BD) steht Panasonic Auto nicht zur Verfügung.

Cinema reality

Cinema reality:

Bei aktivierter Funktion versucht das Gerät eine natürlichere Wiedergabe einer Signalquelle wie Kinofilme, die mit 24 Bildern pro Sekunde aufgenommen wurden.

Wenn das Bild nicht stabil ist, schalten Sie diese Einstellung aus.

Hinweis:

Bei Aktivierung beeinflusst diese Einstellung den folgenden Signaleingang:

• NTSC- und PAL-Signaleingang während der "AV (S Video)"-Eingangssignal Betriebsart.
• 525i(480i)-, 625i(575i)- und 1125(1080)/60i Signaleingang während der "Component"-Signaleingang-Betriebsart.

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

↓ Die ACTION (■) -Taste drücken

1

Drücken zur Wahl von Cinema reality.

Diese Tasten für "Ein" oder "Aus" drücken.

Signal 3D Y/C Filter (NTSC) Ein Farbysystem Auto Cinema reality Aus Panasonic Auto (4:3) 4:3 P-NR Aus

2

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Sync-Signal

"Signal" im "Installation"-Menü während der RGB-Eingangssignal-Betriebsart wählen.

1

Diese Tasten zum Einstellen drücken.

2

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

Die ACTION (■) -Taste drücken

Einstellung des RGB-Sync-Signals:

Stellen Sie sicher, dass der Eingang auf RGB-Eingangssignal eingestellt ist (diese Einstellung gilt nur das RGB-Eingangssignal).

Auto: Das H und V sync oder synchronisierte Signal wird automatisch gewählt. Wenn beide eingegeben sind, wird H und V sync gewählt.
G: Verwendet ein synchronisiertes Video G-Signal, das vom G-Anschluss eingegeben wird.
VBS: Verwendet ein synchronisiertes Signal vom Composite-Sync-Eingang, das vom HD-Anschluss eingegeben wird.

Sync-Signal Auto Sync-Signal G Sync-Signal VBS

H-Freq. (kHz) / V-Freq. (Hz)

Anzeige der horizontalen (H) und vertikalen (V) Frequenzen.

Diese Anzeige gilt nur für RGB/PC- und Digital-Eingangssignale.

Anzeigebereich:

Horizontal 15 - 110 kHz

Vertikal 48 - 120 Hz

Optionsanpassung

1 SET UP Drücken Sie diese Taste zum Aufruf des Setup-Menüs. 2 Drücken Sie diese Taste zur Auswahl der OSD Sprache. 3 SURROUND Halten Sie diese Taste gedrückt, um das Options (Optionsmenü) aufzurufen. 4 Drücken Sie diese Taste zur Auswahl des gewünscht Menüs. 5 Drücken Sie diese Taste zur Anpassung des Menüs. 6 SET UP Zum Verlassen des Optionsmenüs drücken.

ON OFF N R PDL/SEE PETER/UP SET UP EB INPUT 1 2 3 PC VOL INPUT CH VOL ^ + - 1 2 3 4 5 6 7 8 9 ID SET ID ALL C 0 -/-- ASPECT SUBROUND OFF/INTER OK Cancel ID MULTI PP SWAP SELECT MOVE ZOOM

Gegenstand		Effekt	Einstellungen
Weekly Command Timer	——	Dient zur Einstellung von Weekly Command Timer (Wöchentlicher Befehls-Timer). (siehe Seite 47)
Onscreen display	On Off	On:Zeigt alle folgenden Punkte auf dem Bildschirm an.Anzeige für “Eingeschaltet”Anzeige für EingangssignalwechselAnzeige für “Kein Signal”Stummschaltung und die verbleibende Zeit der Off-Timer-Funktion, nachdem die Taste ⓧ gedrückt wurde.Off:Blendet alle obigen Einträge aus der Anzeige aus.
Initial INPUT	◀ ▶	Off PO INPUT1 <INPUT2 INPUT3Dient zur Einstellung des Eingangssignals bei eingeschaltetem Gerät.Hinweise:Nur das eingestellte Signal wird angezeigt. (siehe Seite 13)Das Signal kann angezeigt werden, wenn die Anschlussplatte installiert ist.Dieses Menü steht nur zur Verfügung, wenn die “INPUT lock(INPUT-Sperre)” auf “Off” gesetzt ist.Bei Installation einer Dual-Eingangs-Anschlussplatte wird je nach dem gewählten Eingangssignal entweder A oder B angezeigt (z.B. INPUT1A oder INPUT1B).

Gegenstand		Effekt	Einstellungen
Initial VOL level	Off On	Drücken Sie die Tastelum die Lautstärke bei eingeschaltetem Gerät einzustellen.Off←→OnOff: Legt die normale Lautstärke fest.On: Legt Ihre bevorzugte Lautstärke fest.Hinweise:Wenn die Option “Maximum VOL level” (Maximale Lautstärkestufe) auf “On” (Ein) gesetzt ist, kann die Lautstärke nur im Bereich zwischen 0 und Ihrem Höchstwert eingestellt werden.Sie können die geänderte Lautstärke ungeachtet Ihrer Lautstärkeneinstellung hören, bevor Sie das Optionsmenü öffnen, wenn Sie die Lautstärke einstellen und dabei die Option “Initial VOL level” (Anfängliche Lautstärkestufe) auf “On” (Ein) gesetzt ist und sich der Cursor auf dem Menü befindet.
Maximum VOL level	Off On	Drücken Sie die TasteVOL, um die maximale Lautstärke einzustellen.Off←→OnOff: Legt automatisch die maximale Lautstärke fest.On: Legt Ihre bevorzugte maximale Lautstärke fest.Hinweise:Wenn die Option “Maximum VOL level” auf einen niedrigeren Wert als “Initial VOL level” gesetzt wird, wird der Wert von “Initial VOL level” automatisch dem Wert von “Maximum VOL level” angepasst.Die Anzeige der Lautstärke kann ungeachtet der Einstellungen auf einen Wert bis zu 63 steigen.Sie können die geänderte Lautstärke ungeachtet Ihrer Lautstärkeneinstellung hören, bevor Sie das Optionsmenü öffnen, wenn Sie die Lautstärke einstellen und dabei die Option “Maximum VOL level” (Maximale Lautstärkestufe) auf “On” (Ein) gesetzt ist und sich der Cursor auf dem Menü befindet.
INPUT lock		Off←PC INPUT1 INPUT2 INPUT3>Sperrt die Operation des Eingangswechsels.Hinweise:Nur das eingestellte Signal wird angezeigt. (siehe Seite. 13)Wenn die Anschlussplatte installiert ist, kann das Signal angezeigt werden.Wenn diese Option auf “Off” gesetzt ist, kann der Eingangswechsel verwendet werden.Wenn im Doppelbild-Angezeigemodus ein anderer Wert als “Off” festgelegt ist, wird der Wert im Einzelbild-Anzeigemodus als Werteingang festgelegt.Bei Installation einer Dual-Eingangs-Anschlussplatte wird je nach dem gewählten Eingangssignal entweder A oder B angezeigt (z.B. INPUT1A oder INPUT1B).
Button lock		Off←→MENU&ENTEROnOff: Alle Tasten auf der rechten Seite des Hauptgerätes können verwendet werden.MENU&ENTER:Sperrt die TastenMENUN und ENTER auf der rechten Seite des Hauptgerätes.On: Sperrt alle Tasten auf der rechten Seite des Hauptgerätes.Dient zur Einstellung der Tastensperre über Tasten am Gerät anhand des folgenden Verfahrens.Off: □+/-▲4 Mal drücken → □INPUT4 Mal drücken → □-/-▼4 Mal drücken → □ENTER###drückenMENU&ENTER: □ENTER###Mal drücken → □+/-▲4 Mal drücken → □INPUT4 Mal drücken → □ENTER###drückenOn: □-/-▼4 Mal drücken → □ENTER###Mal drücken → □+/-▲4 Mal drücken → □ENTER###drücken
Remocon User level		Off←→User←User2User3Off: Alle Tasten auf der Fernbedienung können verwendet werden.User1: Sie können nur die TastenON, OFF INPUT, 1 2 3 PC, SURROUND, K, auf der Fernbedienung verwenden.User2: Sie können nur die TastenON, OFF auf der Fernbedienung verwenden.User3: Sperrt alle Tasten auf der Fernbedienung.
Advanced PIP	Off On	Off: Legt den normalen Doppelbild-Anzeigemodus fest (siehe Seite. 21).On: Legt den Advanced PIP (erweiterten PIP)-Modus fest (siehe Seite. 22).Hinweise:Wenn “INPUT lock” (Eingangssperre) auf “On” (Ein) gesetzt ist, können Sie nicht alle Funktionen der Doppelbildanzeige nutzen.Während der Ausführung des Advanced PIP mode (erweiterten PIP-Modus) stehen die TastenASPECT, MOVINicht zur Verfügung.

Gegenstand		Effekt	Einstellungen
Off-timer function	Enable Disable	Enable: Aktiviert die “Off-timer function” (Ausschalttimer-Funktion).Disable: Deaktiviert die “Off-timer function” (Ausschalttimer-Funktion).Hinweis: Bei der Option “Disable” wird die Off-timer-Funktion aufgehoben.
Initial Power Mode		Normal Standby OnDient zur Festlegung der ursprünglichen Stromversorgungsbetriebsart des Gerätes nach Wiederherstellung der Stromzufuhr nach einem Netzausfall oder Abtrennen und erneutem Anschließen des Netzkabels.Normal: Die Stromzufuhr wird im gleichen Zustand wie vor der Unterbrechung wiederhergestellt.Standby: Die Stromzufuhr wird im Bereitschaftszustand wiederhergestellt. (Netzanzeige: Rot/Orange)On: Die Stromzufuhr wird im Einschaltzustand wiederhergestellt. (Netzanzeige: Grün)Hinweis: Bei Verwendung mehrerer Displays empfiehlt sich die Wahl der Einstellung Standby, um die Strombelastung zu reduzieren.
ID select		Legt die Nummer der Konsolen-ID fest, wenn die Konsole in der “Remote ID” (Fern-ID) oder “Serial ID” (Serien-ID) verwendet wird.Wertbereich für die Festlegung: 0 - 100 (Standardwert: 0)
Remote ID	Off On	Off: Deaktiviert die Funktionen der Fernbedienungs-ID.Die normalen Funktionen der Fernbedienung können verwendet werden.On: Aktiviert die Funktionen der Fernbedienungs-ID.
Serial ID	Off On	Legt die ID-Steuerung der Konsole fest.Off: Deaktiviert die externe Steuerung über die ID.On: Aktiviert die externe Steuerung über die ID.
Display size		Stellt die Anzeigegröße des Bilds auf dem Bildschirm ein.Off: Legt die normale Anzeigegröße des Bilds auf dem Bildschirm fest.On: Setzt die Anzeigegröße des Bilds auf etwa 95 % der normalen Bildanzeige.Off OnHinweise:Diese Einstellung ist nur bei folgenden Eingangssignalen gültig;NTSC, PAL, SECAM, M.NTSC, PAL60, PAL-M, PAL-N (BNC Dual-Video-Terminal-Board (TY-FB9BD)) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1125/60p·50p, 1250/50i (Component Video, RGB, DVI, SDI, HDMI)Diese Einstellung ist ungültig, wenn die Doppelbild-Anzeige, digitaler Zoom, die Mehrfachanzeige oder die Funktion „Porträt“ ausgewählt ist.Wenn “Display size” auf “On” eingestellt ist, können “H-Lage” und “V-Lage” in “Lage/Grösse” eingestellt werden.Schlagen Sie die entsprechenden Signale von DVI, SDI und HDMI in der Bedienungsanleitung der jeweiligen Platte nach.
Studio W/B	Off On	Off: Alle vorgenommenen Einstellungen werden aufgehoben.On: Legt die Farbtemperatur für das Fernsehstudio fest.Hinweis: Nur gültig, wenn bei der Bildschirmeinstellung als Farbtemperatur der Niedrigwert festgelegt wird.
Studio Gain		Erhöht den Kontrast, um eine schärfere Anzeige zu erhalten, wenn ein Teil des Bild zu hell und daher nicht sichtbar ist.Off: Die Funktion „Studio Gain“ (Studio-Verstärkung) ist gesperrt.On: „Studio Gain“ (Studio-Verstärkung) ist freigegeben.Hinweis: Diese Einstellung ist nur bei den folgenden Eingangssignalen wirksam: Komponenten-Video, RGB (analog), SDI, HDMI

Gegenstand		Effekt	Einstellungen
Slot Power		Off←→AutoOnOff:Der Strom wird nicht an die Steckplatzstromquelle übertragen.Auto:Der Strom wird nur an die Steckplatzstromquelle übertragen, wenn die Hauptstromquelle eingeschaltet ist.On:Der Strom wird an die Steckplatzstromquelle übertragen, wenn die Hauptstromquelle eingeschaltet ist oder sich im Bereitschaftsmodus befin det.Hinweis:In einigen Fällen wird der Strom ungeachtet der Einstellung der Steckplatzstromquelle an diese übertragen, wenn die Hauptstromquelle eingeschaltet ist oder sich im Bereitschaftsmodus befindet.
Power OnScreen Delay		Off←→←→2←→3...30Die Einschaltverzögerung der Displays kann eingestellt werden, um die Stromlast zu reduzieren, wenn○/|an den einzelnen Displays gedrückt wird, die gemeinsam betrieben werden, beispielsweise in einem MULTI DISPLAY-System.Stellen Sie jedes Display separat ein.Off:Das Display wird unmittelbar nach Drücken von○/|eingeschaltet.1 bis 30 (Sek.): Zur Einstellung der Einschaltverzögerung (in Sekunden).Nach Drücken von○/|wird das Display mit der hier eingestellten Verzögerung eingeschaltet.Hinweise:Die Netzanzeige blinkt grün, während diese Funktion aktiviert ist.Diese Funktion wird auch nach Wiederherstellung der Stromversorgung nach einem Netzausfall sowie nach Abtrennen und erneutem Anschließen des Netzkabels aktiviert.Wenn der Netzstecker von der Netzsteckdose getrennt und dann wieder angeschlossen wird, während sich das Gerät im Bereitschaftszustand befindet und ein Terminal-Board mit Strom versorgt wird, beginnt das Gerät, das Terminal-Board mit der hier eingestellten Verzögerung mit Strom zu speisen.Die Betriebsanzeige leuchtet zunächst rot auf; sobald das Terminal-Board mit Strom versorgt wird, wechselt die Farbe der Betriebsanzeige auf Orange.
V.Installation		Off (Aus):Setzt die Lüftung auf den horizontalen Installationsmodus.On (Ein):Setzt die Lüftung auf den vertikalen Installationsmodus.Hinweise:Dies funktioniert, wenn die Anzeige aktiviert ist.Wenn das Plasmadisplay senkrecht angebracht ist, soll sich der Netzschalter an der Unterseite befin den.
Rotate		Off→▶Off On	Off:Das Bild wird nicht gedreht.On:Das Bild wird um 180 Grad gedreht.
Serial Slot Select		◀▶	Slot1←→Slot2←→Slot3Dient zur Wahl des Slots für serielle Kommunikation.Hinweis:Die Einstellung eines externen Befehls kann nur über die feste serielle Buchse vorgenommen werden. (siehe Seite 10)

Zurücksetzung

Wenn sowohl die Tasten des Hauptgeräts als auch die Fernbedienung auf Grund der Anpassungen unter "Button lock" (Tastensperre), "Remocon User level" (Remocon-Benutzerstufe) oder "Remote ID" (Fern-ID) deaktiviert sind, setzen Sie alle Werte auf "Off". Auf diese Weise werden alle Tasten wieder aktiviert.

Drücken Sie die Taste □ - / am Hauptgerät zusammen mit der Taste auf der Fernbedienung, und halten Sie diese über 5 Sekunden lang gedrückt. Daraufhin wird das "SHIPPING" (Lieferzustandsmenü) angezeigt. Sobald dieses ausgeblendet wird, ist die Sperre aufgehoben.

Weekly Command Timer (Wöchentlicher Befehls-Timer)

Ein 7-Tage-Timer kann anhand der Einstellung von Uhrzeit und Befehl vorprogrammiert werden.

Hinweis:

Achten Sie vor der Einstellung der Option Weekly Command Timer darauf, die Option Uhrzeit des Menüs „Uhrzeit-Einstellung“ einzustellen. (siehe Seite 28)

1

Diese Taste zur Wahl von Function drücken.

Diese Taste zur Wahl von „On“ drücken.

Hinweis:

- Bei Einstellung der Option Function auf On steht die Option „Timer-Einstellungen“ (siehe Seite 29) nicht zur Verfügung, und die Einstellungen Intervall / Zeitzuweisung der Option Bildschirmschoner (siehe Seite 30) können nicht gewählt werden.

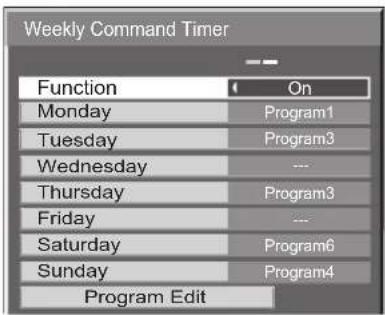

Options 1/3 Weekly Command Timer Onscreen display On

Die ACTION (■) -Taste drücken

Drücken Sie diese Taste zur Wahl eines Wochentags.

Drücken Sie diese Taste zur Wahl einer Programmnummer.

Hinweis:

- Die Programmnummer kann zwischen 1 und 7 eingestellt werden. --- bedeutet „nicht eingestellt“.

Drücken Sie diese Taste zur Wahl von Program Edit.

Drücken Sie diese Taste, um die Programm-Bearbeitungsanzeige aufzurufen.

Program Edit screen

4

Drücken Sie diese Taste zur Wahl von Program.

Drücken Sie diese Taste, um die Programmnummer (1-7) zu ändern.

Drücken Sie diese Taste zur Wahl einer Befehlsnummer.

Drücken Sie diese Taste, um die vorige / nächste Befehlsseite (1-8) des gewählten Programms anzuzeigen.

Drücken Sie diese Taste, um die Befehlseinstellanzeige aufzurufen.

Weekly Command Timer 1/8 Program 1 01 8:00 PON 02 10:30 IMS:SL1 03 --- -- 04 --- -- 05 --- -- 06 12:00 DAM:ZOOM 07 9:12 AVL:10 08 --- -- Befehl (--- bedeutet „nicht eingestellt“.) Timer-Einschaltzeit (---: bedeutet „nicht eingestellt“.) Befehlsnummern Weekly Command Timer 8/8 Program 1 57 20:00 AVL:00 58 20:30 DAM:NORM 59 22:00 POF 60 --- -- 61 --- -- 62 --- -- 63 --- -- 64 --- --

6

Drücken Sie diese Taste zur Wahl von Command No.

Drücken Sie diese Taste zur Wahl einer Befehlsnummer.

Befehleinstellanzeige

Drücken Sie diese Taste zur Wahl von Time / Command.

Drücken Sie diese Taste zur Einstellung jedes Eintrags.

Time: Dient zur Einstellung der Uhrzeit, zu der ein Befehlsprogramm ausgeführt werden soll.

Durch Drücken der Taste " " der " " wird die Einstellung von "Time" um jeweils 1 Minute verringert bzw. erhöht.

Wird die Taste " " der " " gedrückt gehalten, ändert sich die Einstellung "Time" um 15 Minuten.

Command: Dient zur Wahl des Befehls, der zum eingestellten Zeitpunkt ausgeführt werden soll. Bei diesem Gerät können 64 verschiedene Befehle eingestellt werden. (siehe Seite 52)

Hinweise:

• Die Befehle werden in der chronologischen Reihenfolge der eingestellten Ausführungszeiten ausgeführt, nicht in der numerischen Reihenfolge der Befehlsnummern.
• Falls sich die Ausführungszeit eines Befehls mit der eines anderen Befehls überschneidet, erfolgt die Ausführung der betreffenden Befehle in der numerischen Reihenfolge der Befehlsnummern.
• Durch Drücken von ^N wird die Option Time auf --:-- und die Option Command auf --- zurückgesetzt.

Hinweis:

Durch Drücken von 📋 wird auf die vorige Anzeige zurückgekehrt.

Transportzustand

Mit dieser Funktion kann das Gerät auf die Herstellereinstellungen zurückgesetzt werden.

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

2

Diese Taste zur Auswahl der "OSD Sprache" drücken.

3

Halten Sie die Taste gedrückt, bis das SHIPPING-Menü angezeigt wird.

4

Wählen Sie mit dieser Taste "YES".

Diese Taste zur Bestätigung drücken.

ON OFF N R R POS/SEE PUT/SET UP SET UP 1 2 3 PC INPUT CH VOL V 1 2 3 4 5 6

Installation 1/2 Signal Component/RGB in Wählen RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache

[auf dem Gerät]

1 Drücken Sie die MENU-Taste, bis das Installation-Menü angezeigt wird.
2 Drücken Sie die Lautstärkepegel Hoch "+" oder Tief "−"-Taste zur Auswahl der OSD-Sprache.
3 Halten Sie die ENTER-Taste gedrückt, bis das SHIPPING-Menü angezeigt wird.
4 Drücken Sie die Lautstärkepegel Hoch "+" oder Tief "−"-Taste zur Auswahl von "YES".
5 Drücken Sie die ENTER-Taste, und warten Sie 10 Sekunden lang.

Hinweis:

Drücken Sie die R-Taste, um zum SETUP-Menü zurückzukehren, wenn das SHIPPING-Menü angezeigt wird.

Fehlersuche

Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen.

Störung				Prüfungen
	Bild Ton
	Bildstörungen		Tonstörungen	Elektrische GeräteAutomobile, MotorräderFluoreszenzröhren
	Normales Bild		Kein Ton	Lautstärkepegel(Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.)
	Kein Bild		Kein Ton	Nicht an einer Netzsteckdose angeschlossenNetzschalter nicht eingeschaltetEinstellung des Kontrasts und der Helligkeit/des Lautstärkepegels(Kontrolle durch Drücken des Netzschalters oder des Ein/Ausschalttaste der Fernbedienung.)
	Kein Bild		Normaler Ton	Beim Signaleingang von einem unzulässigen Farbsystem, einer Fernsehnorm oder einer Frequenz wird nur die Eingangsbuchse angezeigt.
	Keine Farbe		Normaler Ton	Farbregler in Minimalposition(siehe Seite 23, 24)Farbsystem (siehe Seite 41)
Es können keine Bedienungsvorgänge mit der Fernbedienung durchgeführt werden.				Überprüfen Sie, ob sich die Batterien vollständig entladen haben.Falls dies nicht der Fall ist, überprüfen Sie, ob die Batterien richtig eingelegt wurden.Überprüfen Sie, ob der Fernbedienungssensor einer Außenlichtquelle oder einer starken Leuchtstoff ampe ausgesetzt ist.Überprüfen Sie, ob eine Fernbedienung verwendet wird, die speziell für Gebrauch mit diesem Gerät konzipiert ist. (Das Gerät kann nicht mit einer anderen Fernbedienung gesteuert werden.)
Manchmal ist ein Knacken vom Gerät zu hören.				Falls es kein Problem mit der Bild- und Tonwiedergabe gibt, wird das Knacken vom Gehäuse erzeugt, das sich entsprechend den Änderungen in der Zimmertemperatur leicht zusammenzieht. Das Knacken hat keine negativen Auswirkungen auf die Leistung oder andere Aspekte.
Bei Verwendung der Zoom-Funktion wird der obere oder der untere Bildrand auf dem Bildschirm abgeschnitten.				Stellen Sie die Position des Bildes auf dem Bildschirm ein.
Bei Verwendung der Zoom-Funktion erscheinen ein oberer und unterer Streifen, wo das Bild auf dem Bildschirm fehlt.				Bei Verwendung eines Videosoftwareprogramms (wie etwa eines Kinoformatprogramms) mit einem Bildschirm, der breiter als der Bildmodus 16:9 ist, entstehen leere, bildfreie Streifen am oberen und unteren Rand des Bildschirms.
Aus dem Geräteinneren sind ungewöhnliche Töne zu hören.				Wenn der Bildschirm eingeschaltet wird, kann ein Ton vom getriebenen Bildschirm zu hören sein: Dies ist normal, und weist nicht auf eine Funktionsstörung hin.
Dieses Plasmadisplay nutzt einen besonderen Bildverarbeitungsprozess. Daher kann eine leichte Zeitverzögerung bei der Bild- und Tonwiedergabe auftreten, abhängig vom Eingangssignaltyp. Dies ist jedoch keine Fehlfunktion.

Plasma Display-Fernseher

Störung Prüfung
Der Bildschirm wird leicht verdunkelt, wenn helle Bilder mit minimalen Bewegungen angezeigt werden.	Bei Anzeige eines Fotos, des Standbilds eines Computers oder eines anderen Bilds mit minimalen Bewegungen über einen längeren Zeitraum hinweg wird der Bildschirm geringfügig abgedunkelt. Diese Maßnahme dient dazu, das Risiko von Einbrennen auf dem Bildschirm zu reduzieren, wodurch die Lebensdauer des Bildschirms verkürzt wird: Diese Verdunkelung ist daher kein Anzeichen einer Funktionsstörung.
Es dauert eine Weile, bis das Bild angezeigt wird.	Das Gerät verarbeitet die verschiedenen Signale digital, um ästhetisch zufrieden stellende Bilder zu erzeugen. Daher dauert es manchmal eine kurze Weile, bis das Bild angezeigt wird, nachdem das Gerät eingeschaltet, der Signaleingang umgeschaltet bzw. die Bilder für das Hauptbild und das Unterbild auf den beiden Bildschirmen umgeschaltet wurden.
Die Bildränder flimmern.	Aufgrund der Charakteristiken des Systems, das zum Treiben des Bildschirms verwendet wird, können die Bildränder bei schnellbeweglichen Bildstellen anscheinend flimmern: Dies ist normal, und weist nicht auf eine Funktionsstörung hin.
Die Helligkeit auf beiden Seiten des Bildes im Modus 4:3 ändert sich.	Bei der Wiedergabe, wenn für die seitlichen Bildanteile die Einstellung “Hoch” oder “Mittel” gewählt ist, können sich beide Seiten in Abhängigkeit von der wiedergegebenen Programmart ändern: Dies ist normal, und weist nicht auf eine Funktionsstörung hin.
Gewisse Bildschirmteile leuchten nicht.	Das Plasmadisplay ist mit hoher Präzision hergestellt. Es kann jedoch vorkommen, dass fehlende Bildpunkte oder helle Bildpunkte auftreten. Das ist nicht auf eine Störung zurückzuführen.
Einbrennen tritt auf.	Standbilder sollte nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem Plasmadisplay führen kann.Beispiele von Standbildern schliessen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.Hinweis:Da es sich beim permanenten Einbrennen eines Bilds auf dem Plasmabildschirm nicht um einen Gerätedefekt handelt, erstreckt sich die Garantieleistung des Herstellers nicht auf diese Störung. Dieses Gerät ist nicht für die längerfristige Wiedergabe von Standbildern vorgesehen.
Ein Summen kann vom Display gehört werden.	Das Display ist mit einem Kühlventilator ausgestattet, der die bei normaler Verwendung entstehende Wärme ableitet. Das Summen wird durch die Drehung des Ventilators erzeugt und ist keine Fehlfunktion.

DVI-D/COMPONENT/RGB/PC-Eingangssignale

Geeignete Eingangssignale für Component / RGB, Mini D-Sub 15P, DVI-D (* Markierung)

	Signal	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Component / RGB / Mini D-Sub 15P (Dot clock (MHz))	DVI-D (Dot clock (MHz))
1	525 (480) / 60i 15,73 59,94 * (13,5)
2	525 (480) / 60p 31,47 59,94 * (27,0)			*4	* (27,0)
3	625 (575) / 50i 15,63 50,00 * (13,5)
4	625 (575) / 50p 31,25 50,00 * (27,0)
5	625 (576) / 50p 31,25 50,00 * (27,0)
6	750 (720) / 60p 45,00 60,00 * (74,25) * (74,25)
7	750 (720) / 50p 37,50 50,00 * (74,25) * (74,25)
8	1.125 (1.080) / 60p 67,50 60,00 * (148,5)			*1	* (148,5)
9	1.125 (1.080) / 60i 33,75 60,00 * (74,25)			*1	* (74,25)
10	1.125 (1.080) / 50p 56,26 50,00 * (148,5)			*1	* (148,5)
11	1.125 (1.080) / 50i 28,13 50,00 * (74,25)			*1	* (74,25)
12	1.125 (1.080) / 24sF	27,00 47,92 * (74,25)		*1
13	1.125 (1.080) / 30p 33,75 30,00 * (74,25)			*1	* (74,25)
14	1.125 (1.080) / 25p 28,13 25,00 * (74,25)			*1	* (74,25)
15	1.125 (1.080) / 24p 27,00 24,00 * (74,25)			*1	* (74,25)
16	1.250 (1.080) / 50i 31,25 50,00 * (74,25)			*2
17	640 × 400 @70 Hz	31,46 70,07 * (25,17)
18	640 × 480 @60 Hz	31,47 59,94 * (25,18)		*5	* (25,18)
19	640 × 480 @72 Hz	37,86 72,81 * (31,5)
20	640 × 480 @75 Hz	37,50 75,00 * (31,5)
21	640 × 480 @85 Hz	43,27 85,01 * (36,0)
22	800 × 600 @56 Hz	35,16 56,25 * (36,0)
23	800 × 600 @60 Hz	37,88	60,32	* (40,0)	* (40,0)
24	800 × 600 @72 Hz	48,08 72,19 * (50,0)
25	800 × 600 @75 Hz	46,88 75,00 * (49,5)
26	800 × 600 @85 Hz	53,67 85,06 * (56,25)
27	852 × 480 @60 Hz	31,47 59,94 * (33,54)		*5	* (34,24)
28	1.024 × 768 @50 Hz	39,55 50,00 * (51,89)
29	1.024 × 768 @60 Hz	48,36	60,00	* (65,0)	* (65,0)
30	1.024 × 768 @70 Hz	56,48 70,07 * (75,0)
31	1.024 × 768 @75 Hz	60,02 75,03 * (78,75)
32	1.024 × 768 @85 Hz	68,68 85,00 * (94,5)
33	1.066 × 600 @60 Hz	37,64	59,94	* (53,0)	* (53,0)
34	1.152 × 864 @60 Hz	53,70 60,00 * (81,62)
35	1.152 × 864 @75 Hz	67,50 75,00 * (108,0)
36	1.280 × 960 @60 Hz	60,00 60,00 * (108,0)
37	1.280 × 960 @85 Hz	85,94 85,00 * (148,5)
38	1.280 × 1.024 @60 Hz	63,98 60,02 * (108,0) * (108,0)
39	1.280 × 1.024 @75 Hz	79,98 75,03 * (135,0)
40	1.280 × 1.024 @85 Hz	91,15 85,02 * (157,5)
41	1.366 × 768 @50 Hz	39,55 50,00 * (69,92)
42	1.366 × 768 @60 Hz	48,36 60,00 * (86,71) * (87,44)
43	1.400 × 1.050 @60 Hz	65,22 60,00 * (122,61)
44	1.600 × 1.200 @60 Hz	75,00 60,00 * (162,0) * (162,0)
45	1.600 × 1.200 @65 Hz	81,25 65,00 * (175,5)
46	1.920 × 1.080 @60 Hz	67,50 60,00 * (148,5)		*3	* (148,5)
47	1.920 × 1.200 @60 Hz	74,04 59,95 * (154,0)
48	Macintosh13" (640 × 480)	35,00	66,67	* (30,24)
49	Macintosh16" (832 × 624)	49,72	74,54	* (57,28)
50	Macintosh21" (1.152 × 870)	68,68	75,06	* (100,0)

*1: Basiert auf SMPTE274M-Norm.
*2: Basiert auf SMPTE295M-Norm.
*3: Das Eingangssignal wird als ein Signal des Formats 1.125 (1.080) / 60p erkannt.
*4: Wenn für die MiniD-sub 15-PIN-Buchse das RGB-Format und der 525p-Signaleingang ausgewählt wurden, wird das Signal als VGA 60 Hz-Signal erkannt.
*5: Beim Eingang des VGA 60 Hz-Formatsignals von einer anderen als einer MiniD-sub 15-PIN-Buchse wird es als 525p-Signal erkannt.
Hinweis: Andere als die oberen spezifizierten Signale können nicht richtig wiedergegeben werden.

Befehlsliste für Weekly Command Timer

Nr.	Befehl Beschreibung
1	AAC:MENCLR*1	Menü „Ton“ (Klar)
2	AAC:MENDYN*1	Menü „Ton“ (Dynamik)
3	AAC:MENSTD*1	Menü „Ton“ (Normal)
4	AAC:SURMON Raumklang (Ein)
5	AAC:SUROFF Raumklang (Aus)
6	AMT:0 Stummschaltung (Aus)
7	AMT:1 Stummschaltung (Ein)
8	AO:M Audioausgabe in PIP-Betriebsart (Hauptbild)
9	AO:S Audioausgabe in PIP-Betriebsart (Nebenbild)
10	AVL:00 Lautstärkepegel (00)
11	AVL:10 Lautstärkepegel (10)
12	AVL:20 Lautstärkepegel (20)
13	AVL:30 Lautstärkepegel (30)
14	AVL:40 Lautstärkepegel (40)
15	AVL:50 Lautstärkepegel (50)
16	AVL:60 Lautstärkepegel (60)
17	DAM:FULL Aspekt (16:9)
18	DAM:JUST Aspekt (Aspekt)
19	DAM:NORM Aspekt (4:3)
20	DAM:SELF Aspekt (Panasonic Auto)
21	DAM:ZOOM Aspekt (Zoom)
22	DWA:OFF Erweiterte PIP-Betriebsart (Aus)
23	DWA:OVL1	Erweiterte PIP-Betriebsart (1) (siehe Seite 22)
24	DWA:OVL2	Erweiterte PIP-Betriebsart (2) (siehe Seite 22)
25	DWA:OVL3	Erweiterte PIP-Betriebsart (3) (siehe Seite 22)
26	DWA:OVL4	Erweiterte PIP-Betriebsart (4) (siehe Seite 22)
27	DWA:OVL5	Erweiterte PIP-Betriebsart (5) (siehe Seite 22)
28	DWA:OVL6	Erweiterte PIP-Betriebsart (6) (siehe Seite 22)
29	DWA:OVLOF	Erweiterte PIP-Betriebsart (Aus) (normale 2-Bildschirm-Anzeigebetriebsart)
30	DWA:OVLON	Erweiterte PIP-Betriebsart (Ein)
31	DWA:PIN0	Position des Nebenbilds (unten rechts)
32	DWA:PIN1	Position des Nebenbilds (unten links)
33	DWA:PIN2	Position des Nebenbilds (oben links)
34	DWA:PIN3	Position des Nebenbilds (oben rechts)
35	DWA:PIP	2-Bild-Anzeigemodus (Bild-in-Bild)
36	DWA:POP	2-Bild-Anzeigemodus (Bild-aus-Bild)
37	DWA:SWP	Haupt- und Nebenbild in PIP-Betriebsart vertauschen
38	DWA:TWN	2-Bild-Anzeigemodus (Bild und Bild)
39	IMS:PC1	Eingangswahl (PC1) (Hauptbild in PIP-Betriebsart)
40	IMS:SL1	Eingangswahl (SLOT1) (Hauptbild in PIP-Betriebsart)
41	IMS:SL1A	Eingangswahl (SLOT1A) (Hauptbild in PIP-Betriebsart)
42	IMS:SL1B	Eingangswahl (SLOT1B) (Hauptbild in PIP-Betriebsart)
43	IMS:SL2	Eingangswahl (SLOT2) (Hauptbild in PIP-Betriebsart)
44	IMS:SL2A	Eingangswahl (SLOT2A) (Hauptbild in PIP-Betriebsart)
45	IMS:SL2B	Eingangswahl (SLOT2B) (Hauptbild in PIP-Betriebsart)
46	IMS:SL3	Eingangswahl (SLOT3) (Hauptbild in PIP-Betriebsart)
47	ISS:PC1	Nebenbild-Eingangswahl (PC1)
48	ISS:SL1	Nebenbild-Eingangswahl (SLOT1)
49	ISS:SL1A	Nebenbild-Eingangswahl (SLOT1A)
50	ISS:SL1B	Nebenbild-Eingangswahl (SLOT1B)
51	ISS:SL2	Nebenbild-Eingangswahl (SLOT2)
52	ISS:SL2A	Nebenbild-Eingangswahl (SLOT2A)
53	ISS:SL2B	Nebenbild-Eingangswahl (SLOT2B)
54	ISS:SL3	Nebenbild-Eingangswahl (SLOT3)
55	OSP:SCR0	Bildschirmschoner weiße Bildlaufleiste aufrollen (Aus)
56	OSP:SCR1	Bildschirmschoner weiße Bildlaufleiste aufrollen (Ein)
57	POF	Stromzufuhr Aus
58	PON	Stromzufuhr Ein
59	SSC:FNC0	Bildschirmschoner-Funktion (weiße Bildlaufleiste aufrollen)
60	SC:FNC1 Bildschirmschoner-Funktion (Bildumkehr)
61	SC:MOD0	Bildschirmschoner (Betriebsart (Aus))
62	S$C:MOD3	Bildschirmschoner (Betriebsart (Ein))
63	VMT:0*2	Bildstummschaltung (Aus)
64	VMT:1*2	Bildstummschaltung (Ein)

*1 Bei diesem Modell stehen diese Befehle nicht zur Verfügung.
*2 Die Bildstummschaltung kann nicht durch Ein- und Ausschalten des Gerätes über die Fernbedienung freigegeben werden. Um die Bildstummschaltung freizugeben, schalten Sie die Stromzufuhr über den Netzschalter am Gerät aus und wieder ein, oder geben Sie den Befehl VMT:0 ein.

Technische Daten

	TH-103PF10EK
Netzspannung 220 – 240 V Wechselstrom, 50/60 Hz
Nennaufnahme
	Normalbetrieb 1.500 W
	Betriebsbereitschaft "Save" ausgeschaltet 1,0 W, "Save" eingeschaltet 0,9 W
	Ausgeschalteter Zustand 0,5 W
Plasmadisplay Wechselstromsteuerung
	103", Seitenverhältnis 16:9
Bildschirmgröße 2.269 mm (B) × 1.277 mm (H)
	× 2.604 mm (diagonal)
(Anzahl Pixel) 2.073.600 (1.920 (B) × 1.080 (H))
	[5.760 × 1.080 Pixel]
Betriebsbedingungen
	Temperature 0 °C - 40 °C
	Feuchtigkeit 20 % - 80 %
Nutzbare Signale
	Abtastformat 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p · 50i · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i
	PC-Signale VGA, SVGA, XGA, SXGA
	UXGA .... (komprimiert) Horizontalabtastfrequenz 15 - 110 kHz Vertikale Abtastfrequenz 48 - 120 Hz
Anschlussbuchsen
	DVI-D IN Videoeingang	DVI-D 24 Stifte × 1, Konformität mit der DVI-Revision 1,0* Siehe Seite 11 für die geeigneten Signale.
	Toneingang	Stereoministecker (M3) × 10,5 Vrms
	Inhaltsschutz	Kompatibel mit HDCP 1,1
	COMPONENT/RGB IN Y/G (BNC)	mit Synchronsignal 1,0 Vss (75 Ω)
	PB/B (BNC), PR/R (BNC)	0,7 Vss (75 Ω)
	AUDIO IN (CINCH-STIFTBUCHSE × 2)	0,5 Vrms (hochohmig)
	PC IN	(MINI D-SUB HOHER DICHE 15 STIFTE) Y oder G mit Synchronsignal 1,0 Vss (75 Ω)Y oder G ohne Synchronsignal 0,7 Vss (75 Ω)B/PB/CB: 0,7 Vss (75 Ω)R/PR/CR: 0,7 Vss (75 Ω)HD/VD: 1,0 – 5,0 Vss (hochohmig)VBS (für die Verwendung mit dem HD-Anschluss) mit Bild 1,0 Vss (hochohmig)ohne Bild 0,3 Vss (hochohmig)AUDIO IN (M3-BUCHSE) 0,5 Vrms (hochohmig)
	SERIAL	EXTERNER STEUERUNGSANSCHLUSS (D-SUB 9PIN) Kompatibel mit RS-232C
	AUDIO OUT	RCA-CINCHBUCHSE × 2 (L / R)AUSGANGSPEGEL: VARIABEL (~∞ ~ 0 dB) [EINGANG 1 kHz / 0 dB, 10 kΩ Last]
Mitgeliefertes Zubehör
	Fernbedienung	EUR7636090R
	Batterien	Größe R6 × 2
	Halteband TMME203 × 2
Abmessungen (B × H × T)		2.414 mm × 1.421 mm × 129 mm(141 mm einschließlich hervorstehender Teile der Steckplätze)
Masse (Gewicht)		ca. 220,0 kg netto

Hinweise:
- Änderungen vorbehalten. Für die Abmessungen und das Masse sind nur Richtwerte angegeben.
- Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.
EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Memo

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese

Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennumer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika
