Інструкція з експлуатації

Широкоформатний РК

телевізор високої чіткості

Модель № TX-R26LM70A

TX-R32LM70A

VIERA

Panasonic TV displaying a scenic lake at sunset with mountains reflected in the sky (no text or symbols on screen)

7:00 AM TV 8:00 PM 9:00 PM 10:00 PM 11:00 PM 12:00 PM 13:00 PM 14:00 PM 15:00 PM 16:00 PM 17:00 PM 18:00 PM 19:00 PM 20:00 PM 21:00 PM 22:00 PM 23:00 PM 24:00 PM 25:00 PM 26:00 PM 27:00 PM 28:00 PM 29:00 PM 30:00 PM 31:00 PM 32:00 PM 33:00 PM 34:00 PM 35:00 PM 36:00 PM 37:00 PM 38:00 PM 39:00 PM 40:00 PM 41:00 PM 42:00 PM 43:00 PM 44:00 PM 45:00 PM 46:00 PM 47:00 PM 48:00 PM 49:00 PM 50:00 PM 51:00 PM 52:00 PM 53:00 PM 54:00 PM 55:00 PM 56:00 PM 57:00 PM 58:00 PM 59:00 PM 60:00 PM 61:00 PM 62:00 PM 63:00 PM 64:00 PM 65:00 PM 66:00 PM 67:00 PM 68:00 PM 69:00 PM 70:00 PM 71:00 PM 72:00 PM 73:00 PM 74:00 PM 75:00 PM 76:00 PM 77:00 PM 78:00 PM 79:00 PM 80:00 PM 81:00 PM 82:00 PM 83:00 PM 84:00 PM 85:00 PM 86:00 PM 87:00 PM 88:00 PM 89:00 PM 90:00 PM 91:00 PM 92:00 PM 93:00 PM 94:00 PM 95:00 PM 96:00 PM 97:00 PM 98:00 PM 99:00 PM 12:31 AM

HDMI™

HIGH DEFINITION MULTIMEDIA INTERFACE

Українська

Будь ласка, прочитайте ці інструкції перед початком експлуатації телевізора та

збережіть їх для використання у майбутньому.

Зображення в цьому посібнику надані виключно як зразі

TQB0E0512Y

Перетворіть свою вітальню на кінотеатр!

Отримайте хвилюючі враження

Illustration of a home TV setup with a monitor, speakers, and a bed (no text or symbols)

перегляду

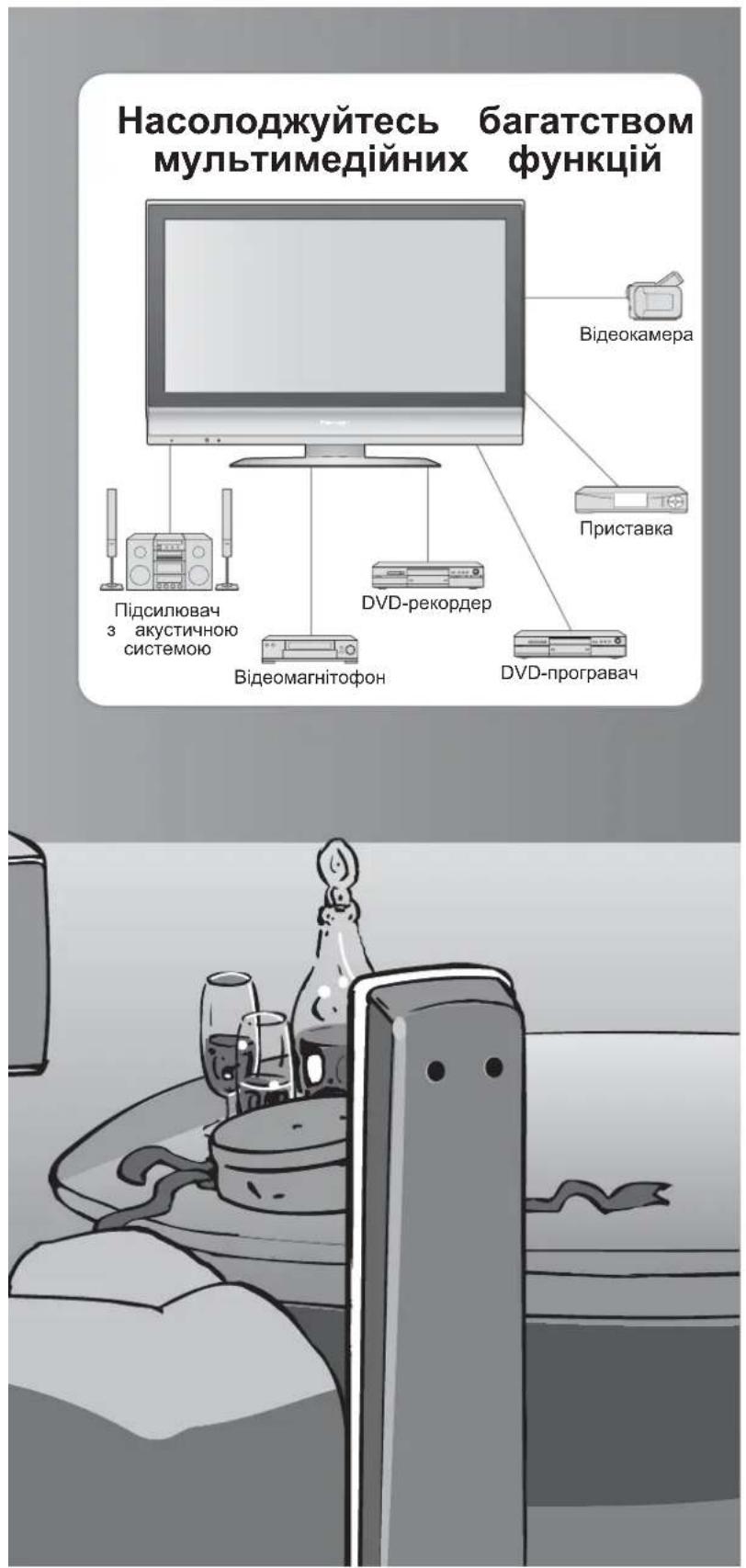

Насолоджуйтесь багатством мультимедійних функцій Відеокамера Підсилювач з акустичною системою DVD-рекордер Відеомагнітофон Приставка DVD-програвач

3MICT

Обов'язково прочитайте

Застережні заходи 4
(Попередження / Застереження)
Примітки 5
Обслуговування 5

Посібник зі швидкого підключення

●Приладдя / Додаткові аксесуари 6
●Визначення елементів керування……7
●Підключення……8
●Автоматичне встановлення… 9

Насолоджуйтесь своїм телевізором!

Основні функції

● Перегляд телевізійних програм……10
● Перегляд відеокасет та DVD-дисків…… 11
● Перегляд телетексту 12

Додаткові функції

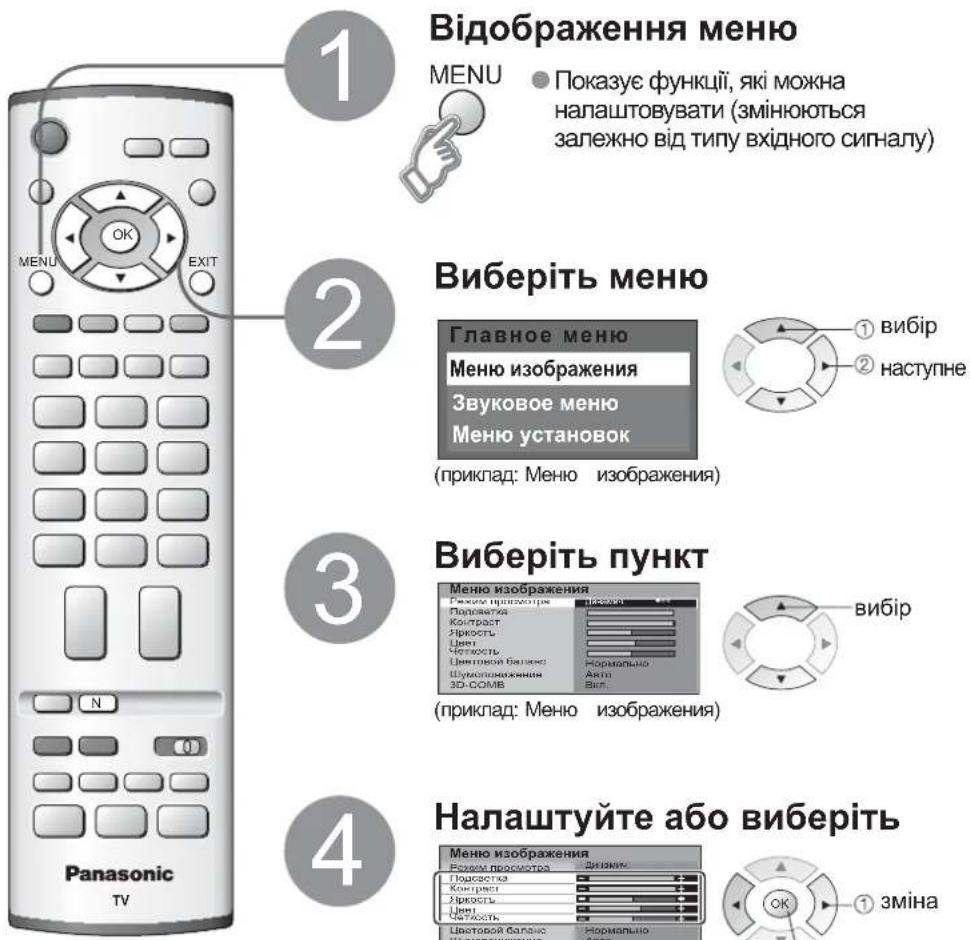

Використання функцій меню 14
(зображення, якість звуку тощо)
Настроювання та встановлення каналів
Зовнішнє обладнання 18

(Q-Link / VIERA Link / Під'єднання)

Питання та відповіді то

• Технічна інформація……24
  ● Питання та відповіді 27
  Ліцензія 29
• Технічні характеристики 29

Застережні заходи

Застереження та запобіжні заходи

Поводження зі шнуром живлення та вилкою

• Вставляйте вилку шнура живлення до розетки повністю. (Якщо вилка вставлена ненадійно, може утворитися зайве тепло та спричинити пожежу.)
  Забезпечте легкий доступ до джерела електроживлення.
  ● Не торкайтесь до вилки шнура живлення вологими руками. (Це може спричинити ураження електричним струмом.)
• Не пошкоджуйте шнур живлення. (Пошкодження шнура може призвести до виникнення пожежі або ураження електричним струмом.)
• Не переставляйте телевізор, коли вилка вставлена до розетки живлення.
• Не розташовуйте важкі предмети на шнурі та не кладіть шнур біля предметів, що можуть нагріватися.
• Не перекручуйте, не згинайте та не розтягуйте шнур.
• Не тягніть за шнур. При від'єднанні шнура міцно тримайтесь за корпус вилки.
• Не використовуйте пошкоджені вилку або розетку живлення.

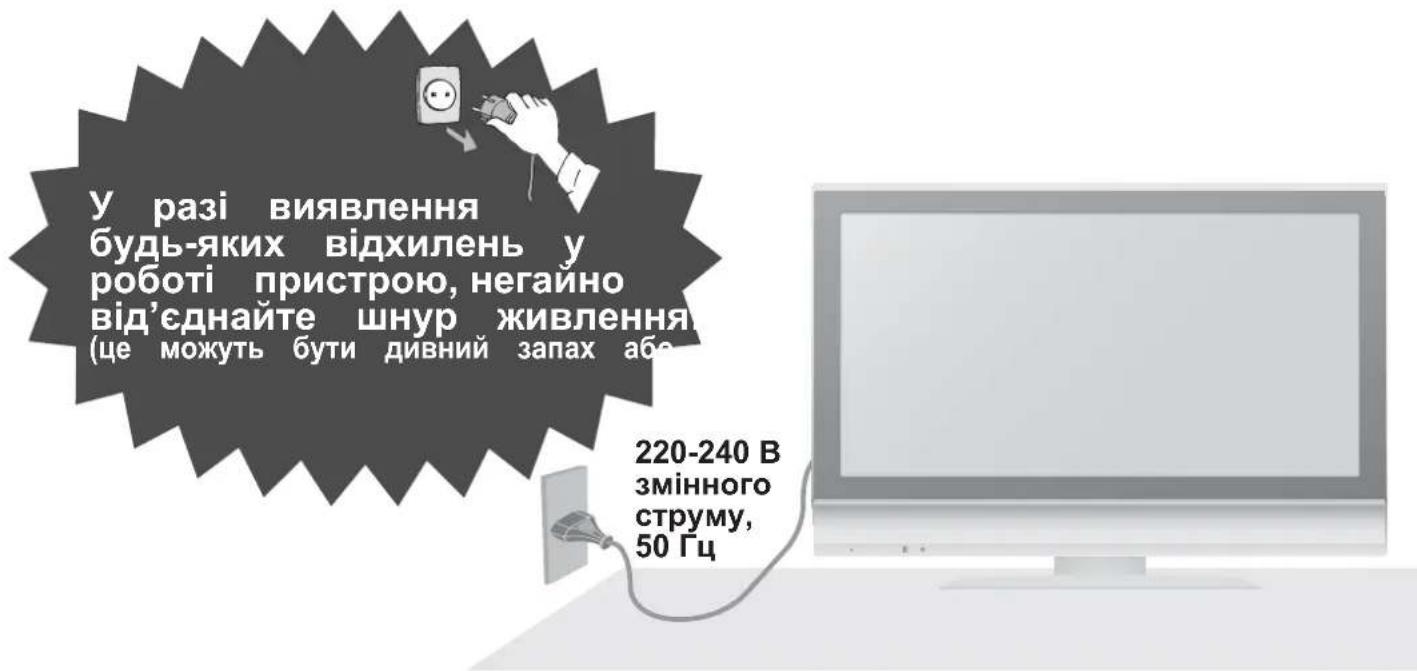

у разі виявлення будь-яких відхилень у роботі пристрою, негайно від'єднайте шнур живлення (це можуть бути дивний запах абе 220-240 В змінного струму, 50 Гц

Не знімайте кришки НЕ модифікуйте пристрій самостійно

(Компоненти пристрою перебувають під високою напругою та можуть спричинити ураження електричним струмом.)

Замовляйте перевірку, настроювання та ремонт пристрою у місцевого представника Panasonic.

Не поміщайте сторонні предмети всередину пристрою

- Не допускайте влучення в пристрій яких-небудь предметів через вентиляційні отвори (може привести до загоряння або удару електричним струмом).

Не піддавайте впливу прямих со променів та інших джерел тепла

Уникайте впливу на телевізор прямих сонячних променів та інших джерел тепла. Щоб запобігти виникненню пожежі, ніколи не розміщуйте будь-які свічі або інші джерела відкритого полум'я зверху або біля телевізора.

Тримайте будь-яку рідину подалі від телевізора

• Для запобігання ушкодженню, що може призвести до пожежі або враження електричним струмом, не піддавайте цей прилад дії крапель або бризок.
• Не розміщуйте посудини із водою (квіткові вази, чашки, косметику і т. і.) на телевізорі. (а також на полицях вище і т. п.)

■Не розташовуйте телевізор на хитливій поверхні

■Використовуйте тільки спеціальні X підставки / кріпильне обладнання

• При застосуванні невідповідних підставок та кріплень пристрій може хитатись та завдати травм Обов'язково зверніться до місцевого представника Panasonic по допомогу у встановленні.
  ● Використовуйте підставки та кріплення, що зазначені як додаткові аксесуари (стор. 6).

Примітки

■Розташовуйте телевізор подалі від такого обладнання

■Під час чищення телевізора виймайте вилку живлення

(При чищенні увімкненого до розетки телевізора існує ризик ураження електричним струмом.) Зокрема, не встановлюйте відео обладнання поручь, із теперізором (оектромагнітні

Вийміть штепсель із розетки змінного струму, коли Ви не користуєтесь телевізором впродовж тривалого перію часу. Вийміть штепсель із розетки змінного струму перед під'єднанням а від'єднанням будь-яких кабелів

- Даний телевізор продовжує споживати електроенергію навіть у режимі очікування, якщо він підключений до мережі. Вимикач On /Off (стор. 7).

Обладнання з інфрачервоними датчиками Пульт дистанційного керування даного телевізора також випромінює інфрачервоні промені. (це може вплинути на роботу іншого обладнання).

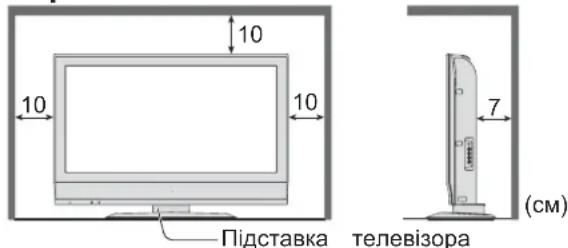

■Залиште достатньо вільного простор довкола пристрою для виходу випромінюваного тепла

10 10 10 Підставка телевізора 7 (cm)

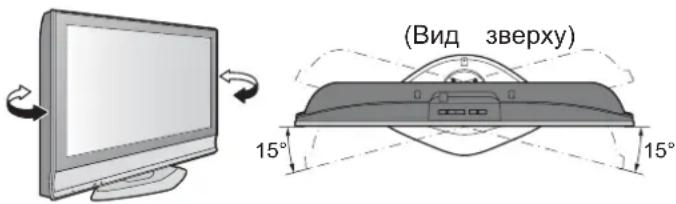

Встановіть РК-панель під бажаним кутом.

(Вид зверху) 15° 15°

■Не блокуйте вентиляційні отвори ззаду телевізора

- Блокування вентиляції занавісками та подібними предметами може призвести до перегрівання та спричинити пожежу або ураження електричним струмом.

■Не слухайте за допомогою навушників на дуже високій гучності. Це може привести до серйозних ушкоджень слуху.

Обслуговування

Спочатку вийміть вилку з розетки живлення.

Екран

Щоденний догляд: Обережно протирайте поверхню від пилу м'якою тканиною.

Деталь: Протирайте поверхню м'якою тканиною, змоченою у чистій воді або у слабкому розчині нейтрального миючого засобу. Після цього насухо протріть усю поверхню сухою м'якою тканиною.

Застереження

• Спеціально оброблену поверхню екрана дуже легко пошкодити.
  Не стукайте по поверхні та не дряпайте її нігтем або іншими предметами.
• Намагайтесь не піддавати поверхню впливу засобів від комах, розчинників, розріджувачів та інших летючих речовин (це може знизити якість поверхні).

Корпус

Щоденний догляд: Протирайте поверхню від пилу м'якою сухою тканиною.

Деталь: Змочіть м'яку тканину у чистій воді або слабкому розчині нейтрального миючого засобу. Потім викрутіть тканину та протріть нею поверхню. На закінчення, протріть поверхню сухою тканиною.

Застереження

• Не чистіть поверхні телевізора миючими засобами.
  (Потрапляння рідини всередину телевізора може призвести до пошкодження виробу.)
  Намагайтесь не піддавати поверхні впливу засобів від комах, розчинників, розріджувачів та інших летючих речовин (це може призвести до відлущення фарби покриття).
  Запобігайте тривалому контакту корпусу телевізора з гумовими або поліхлорвініловими речовинами.

Вилка живлення

Регулярно протирайте вилку живлення сухою тканиною. (Волога та бруд можуть стати причиною пожежі або ураження електричним струмом.)

Приладдя / Додаткові аксесуари

Стандартні приладдя

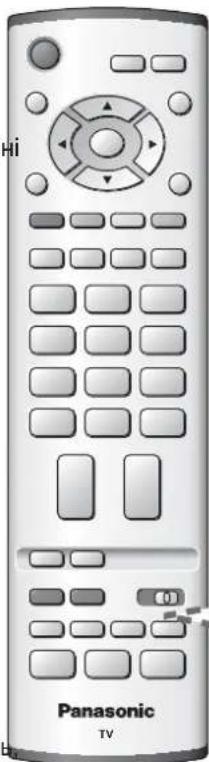

□ Пульт

дистанційного

керування

EUR7651030A

Перевірте, чи є в Вашому комплекті ці приладдя

□Батареї для

пульта

□Інструкція з експлуатації

дистанційного керування(2)

R6 (UM3)

□Затискач

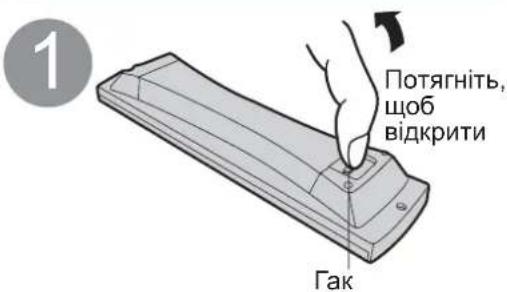

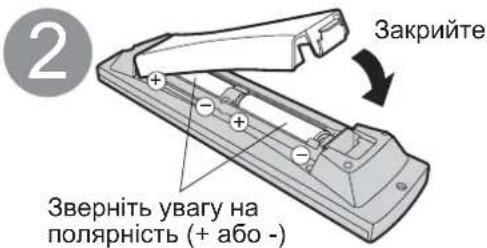

Встановлення батарей в пу дистанційного керування

1 Потягніть, щоб відкрити Гак

Закрийте Зверніть увагу на полярність (+ або -)

Застереження

• Неправильне встановлення може спричинити витікання електроліту та корозію і пошкодити пульт дистанційного керування.
• Не використовувати одночасно старі та нові батареї.
• Не використовуйте різні типи батарей разом (наприклад лужні та марганцеві батареї).
• Не використовуйте акумуляторні (нікель-кадмієві) батареї.
• Не паліть та не розкривайте батареї (стор. 32).

Додаткові аксесуари

Кронштейн для настінної установки

TY-WK32LX20W

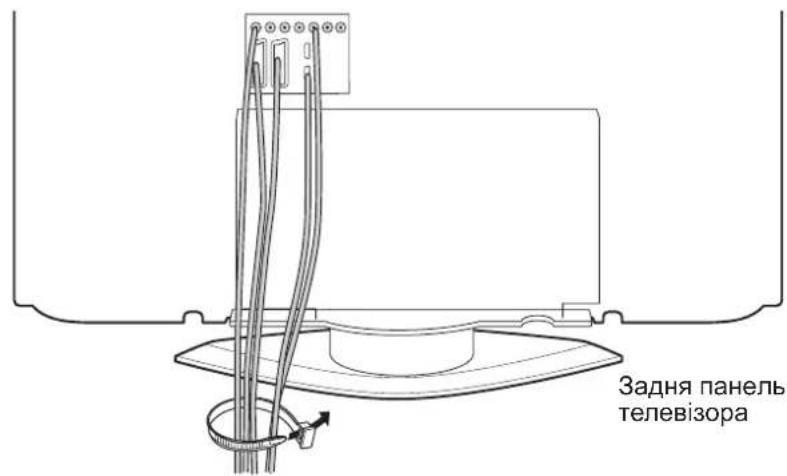

рт Підключення клеми

Задня панель телевізора

Зв'язкок кабелю

Щоб затягнути:

Щоб відпустити:

① Натисніть на захват

• Не зв'язуйте ВЧ-кабель та шнур живлення разом (це може призвести до викривлення зображення).
  Фіксуйте кабелі за допомогою затискачів, якщо це необхідно.
• При використанні додаткових аксесуарів дотримуйтесь інструкцій з встановлення до аксесуару для закріплення кабелів.

Застереження

• Від свого продавця або договірного постачальника вимагайте, щоб він забезпечив держаки для підвишення на стіну для безпеки та збереження властивостей телевізора.
• Під час встановлення маніпулюйте з ТВ обережно, щоб не пошкодити виріб. Сильно не натискайте на активну поверхню дисплею.
• Будьте обережними при монтажу опори до стіни. Завжди переконайтеся, що в стіні немає жодних електричних кабелів або трубопроводів

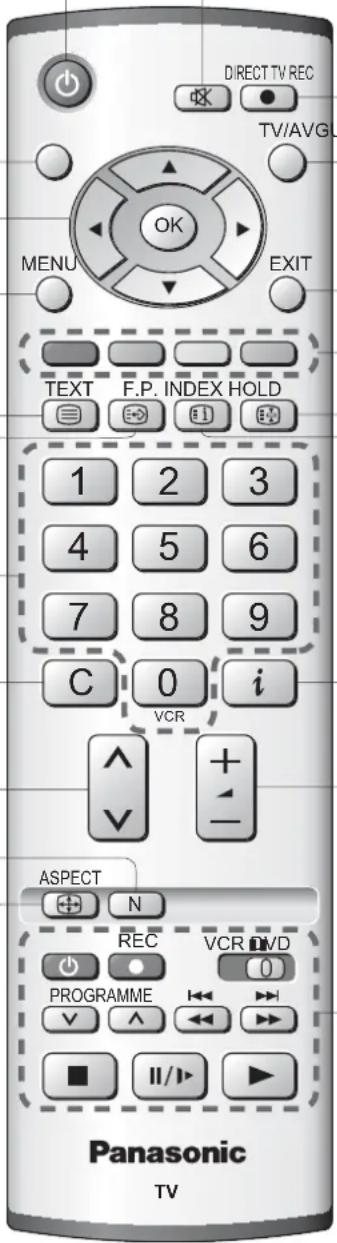

Визначення елементів керування

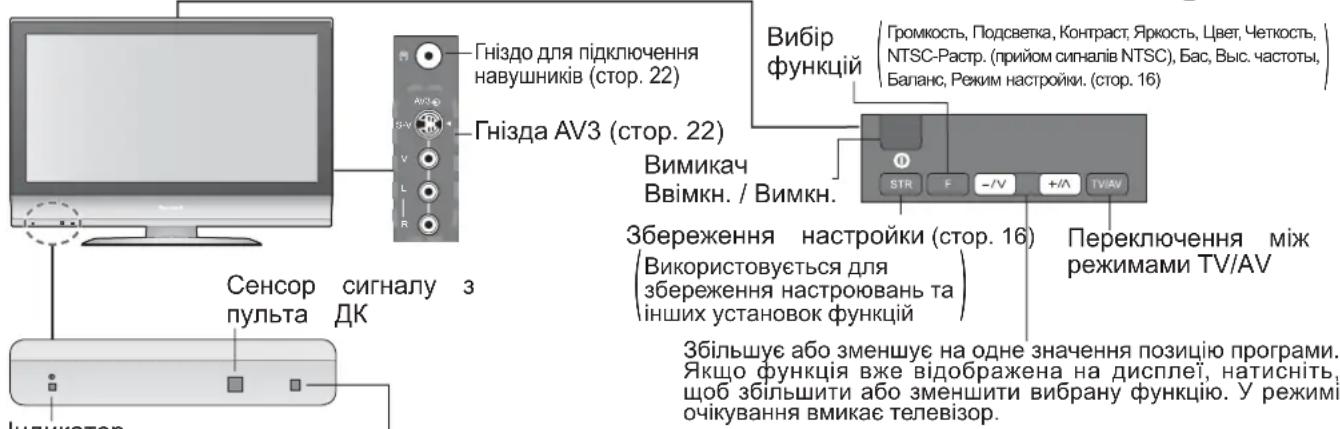

Гніздо для підключення навушників (стор. 22) Гнізда AV3 (стор. 22) Вимикач Ввімкн. / Вимкн. Збереження настройки (стор. 16) (Використовується для збереження настроювань та інших установок функцій) Збільшує або зменшує на одне значення позицію програми. Якщо функція вже відображена на дисплеї, натисніть, щоб збільшити або зменшити вибрану функцію. У режимі очікування вмикає телевізор.

INDIKATOR

живлення

(Режим очікування:

червоний

Ввімкн:

зелений)

Увімкнення телевізора або

перехід до режиму очікування

(якщо вимикач живлення увімкнений)

Датчик системи автоматичного контролю підсвічування – контролює яскравість та налаштовує якість зображення (стор. 14).

Провідник програм (стор. 10)

Вибір / підтвердження

Кнопка MENU

/Натисніть, щоб отримати доступ до меню

(Меню изображения (ЗОБРАЖЁННЯ),

Меню звука (ЗВУК) та Меню установок

Телетекст (стор. 12)

Перегляд улюбленого

каналу телетексту

(стор. 12)

Зміна програми / каналу

(стор. 10)

Безпосередній перехід до каналу

Натисніть та потім за допомогою числових кнопок введите номер каналу під час винайного перегляду теполпрограм або у.

звичайного перегляду телепрограм або у меню Настроювання, Редагування програм або Ручного настроювання

Натисніть двічі, щоб перейти в режим

кабельного телебачення

Послідовний вибір каналів

Нормалізація (стор. 14)

(Відновлення стандартних значень

параметрів)

Зміна формату (стор. 10)

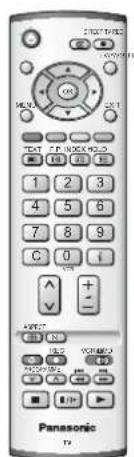

DIRECT TV REC TV/AVG OK MENU EXIT TEXT F.P. INDEX HOLD 1 2 3 4 5 6 7 8 9 C 0 i VCR + - ASPECT N REC VCR DVD PROGRAMME 0 ■ II/▶ ▶ Panasonic TV

Увімкнення / вимкнення звуку

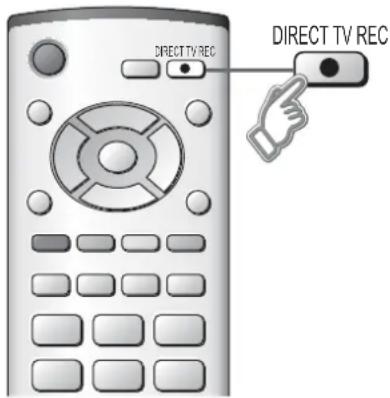

Прямий запис телевізійних програм

/Дозволяє негайно розпочати

запис телевізійної програми на

відеомагнітофон або DVD-рекордер за

'допомогою з'єднання Q-Link (стор. 18)

Переключення між режимами TV/AV

(Для перегляду відеокасет або

DVD-дисків) (стор. 11)

Кнопка EXIT (Повернення до

відображення телевізійних програм)

Кольорові кнопки

(використовуються для різних функцій)

(див. приклад на сторінці 12)

Стоп-кадр (стор. 10)

Покажчик телетексту (стор. 12)

Інформація про програму

(стор. 10)

Гучність

Керування відеомагнітофоном

/ DVD-програвачем (стор. 11)

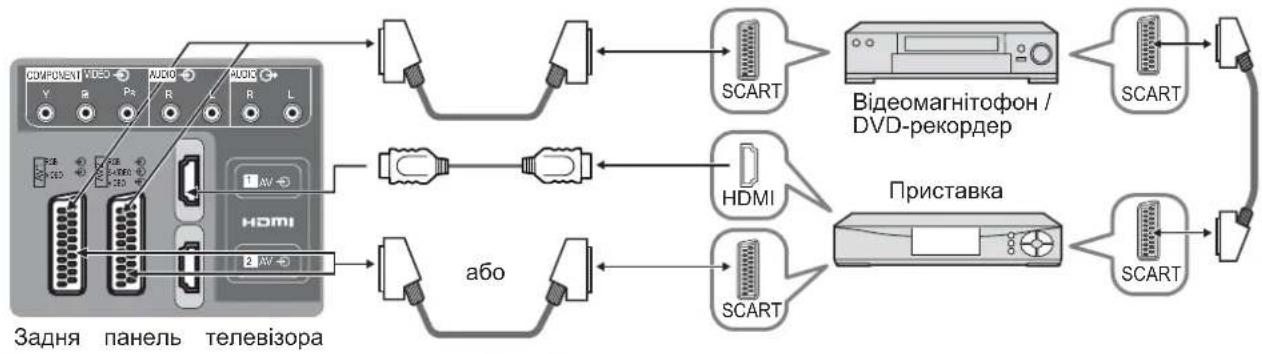

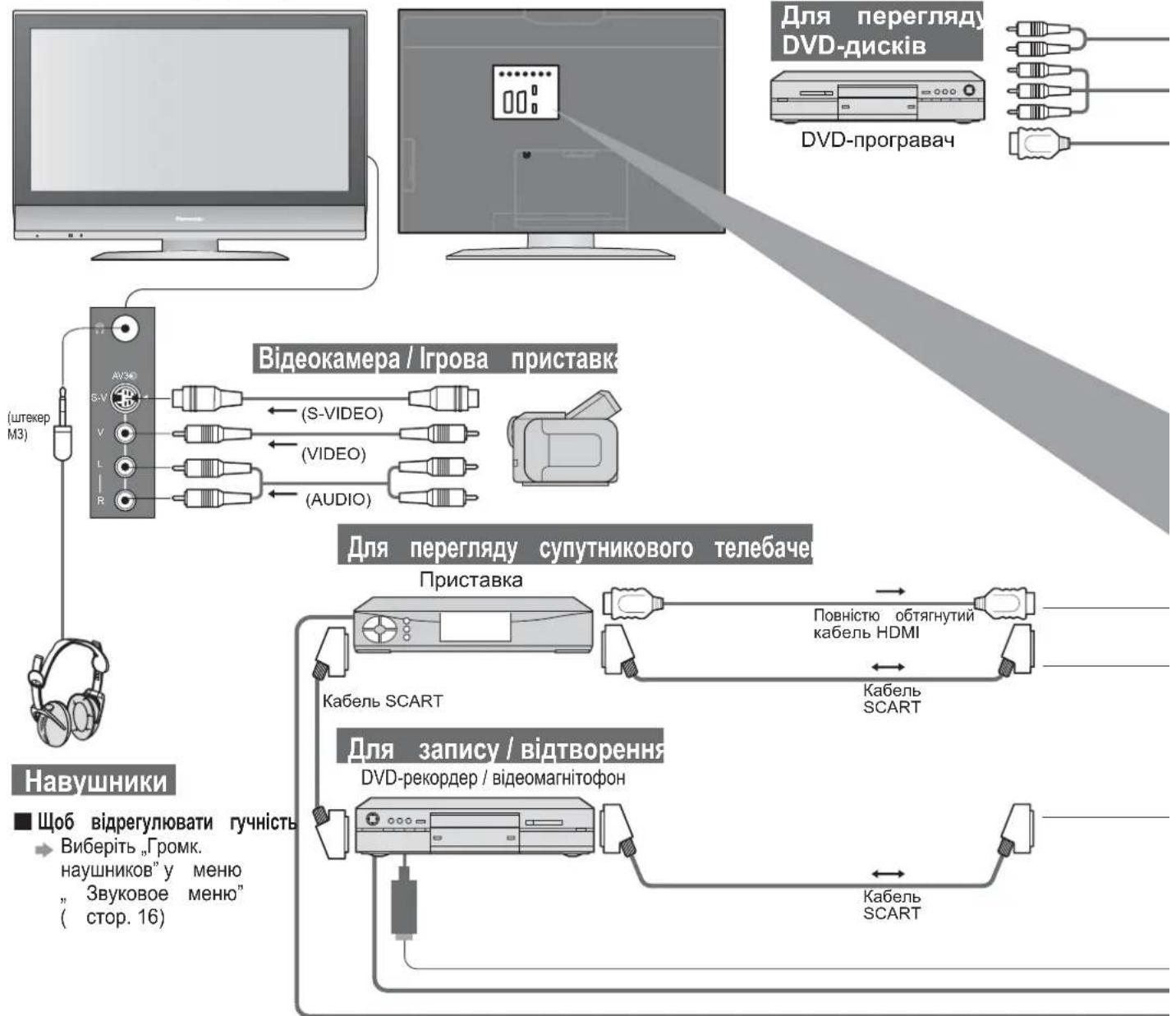

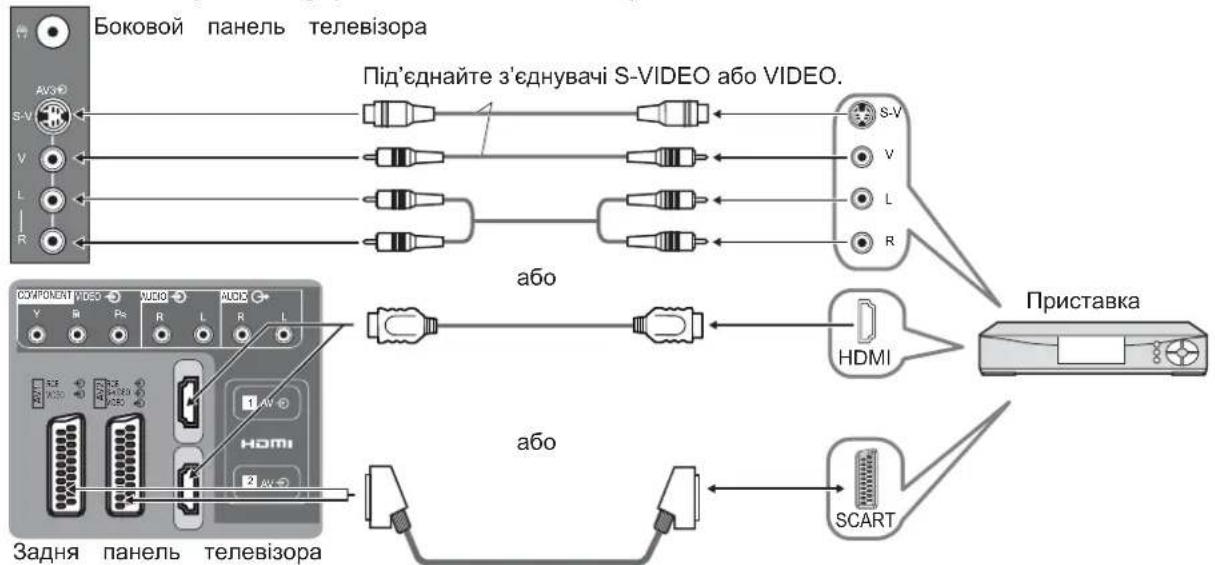

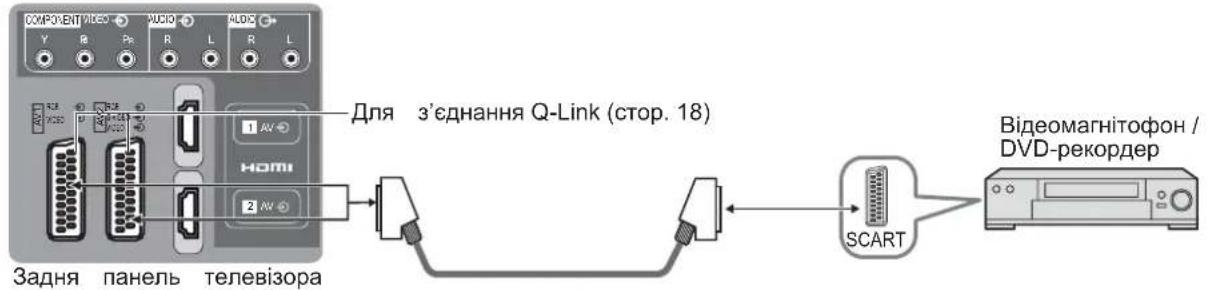

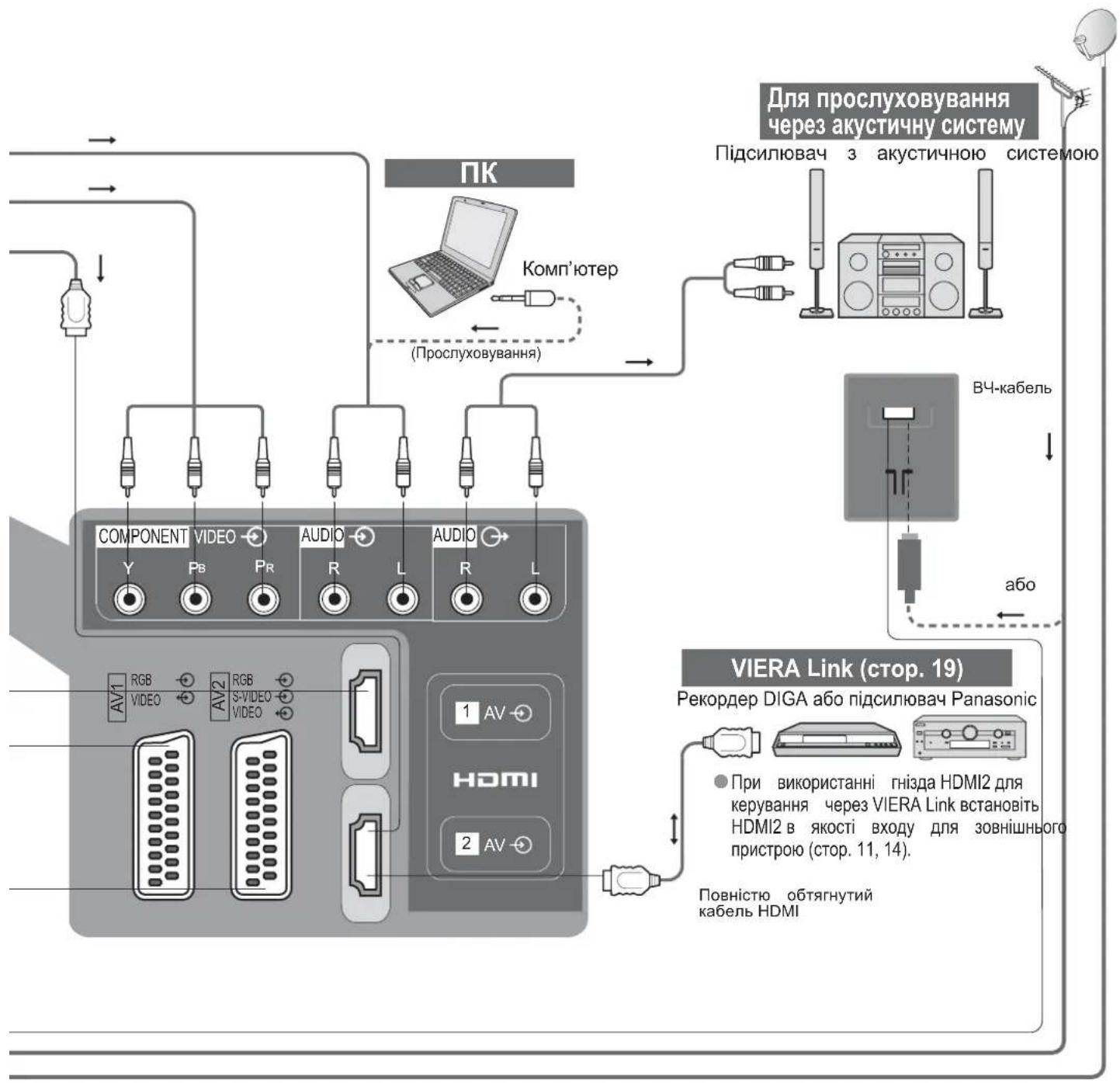

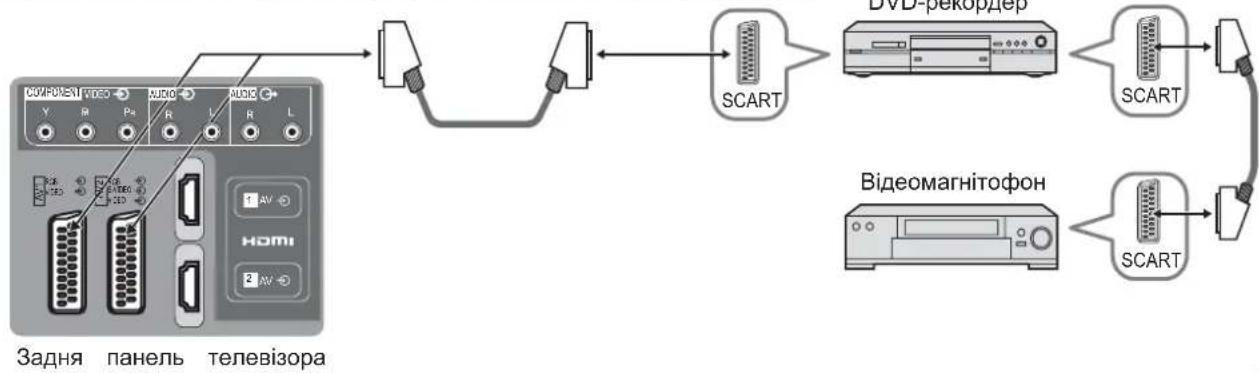

Підключення

Додаткове обладнання та кабелі, показані в цьому посібнику, не входять в комплект.

Перед приєднанням або від'єднанням будь-яких кабелів переконайтеся, що пристрій відключено від джерела напруги.

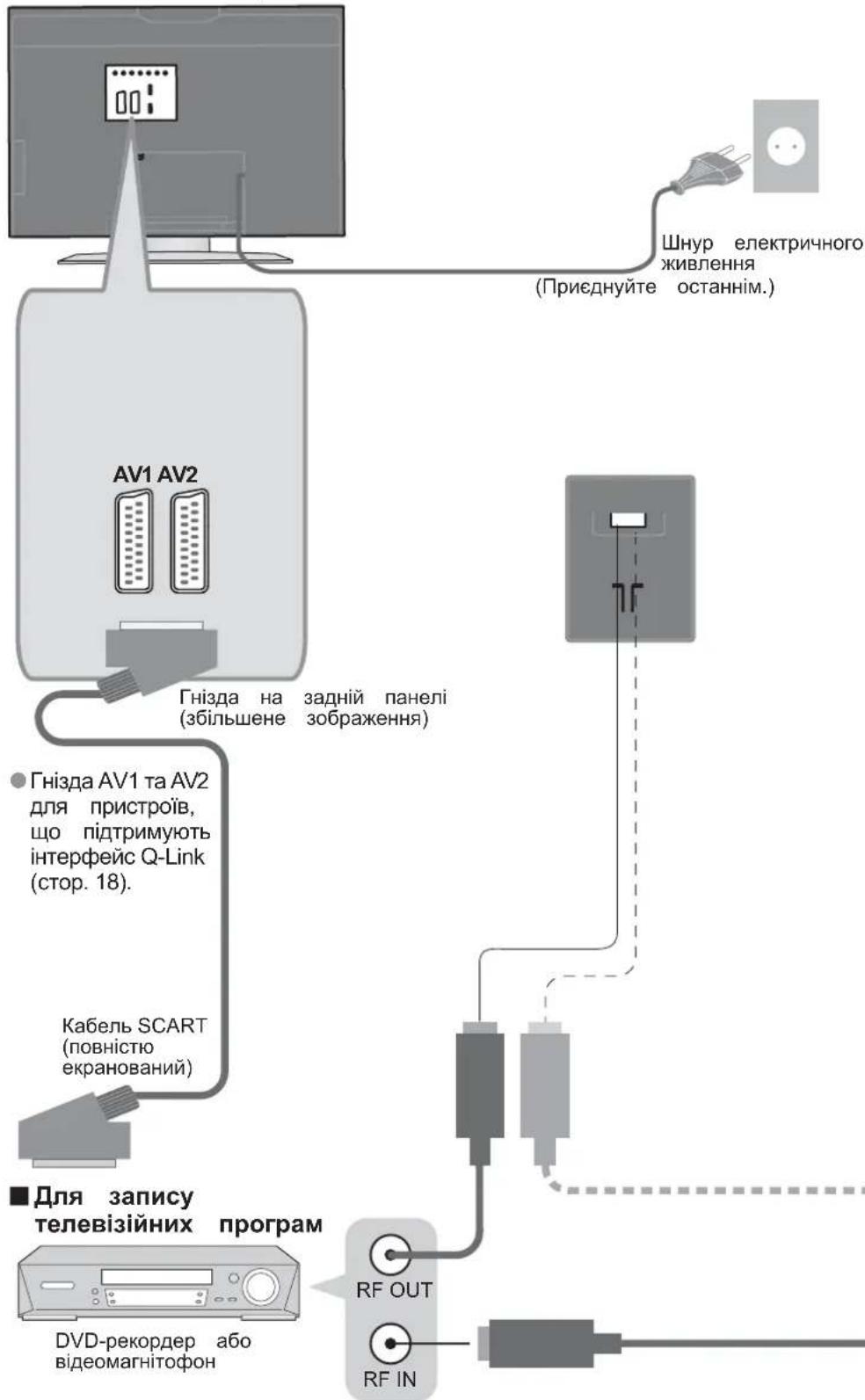

Задня панель телевізора


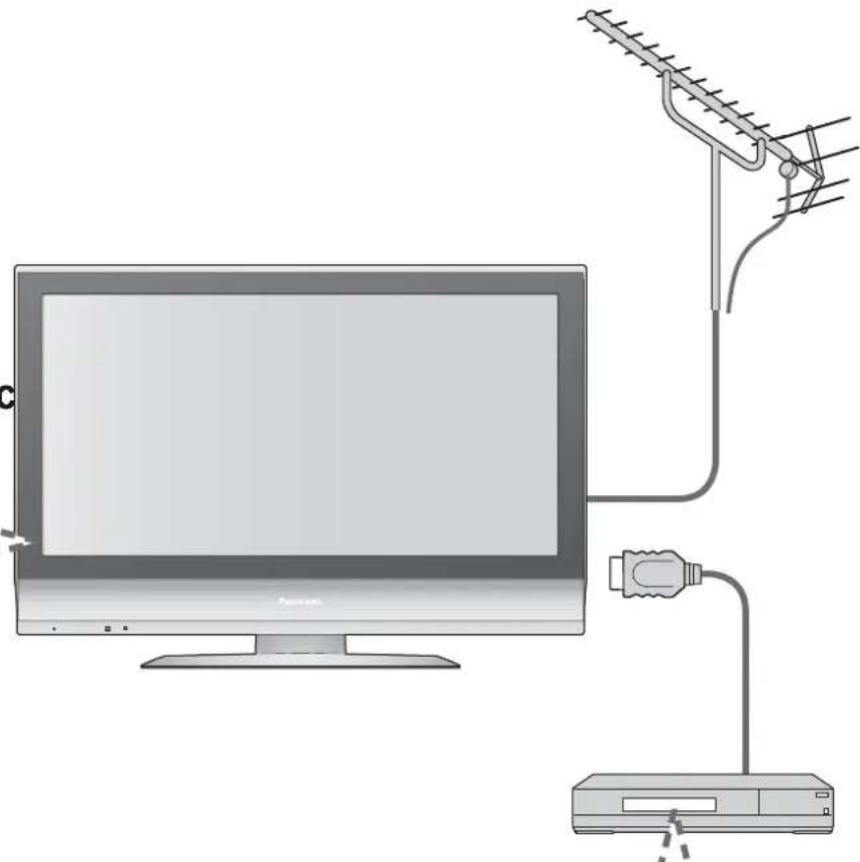

■ Перегляд телевізійних програм

УКХ-антена

Pure mechanical diagram showing a lever and pivot mechanism without any text or symbols

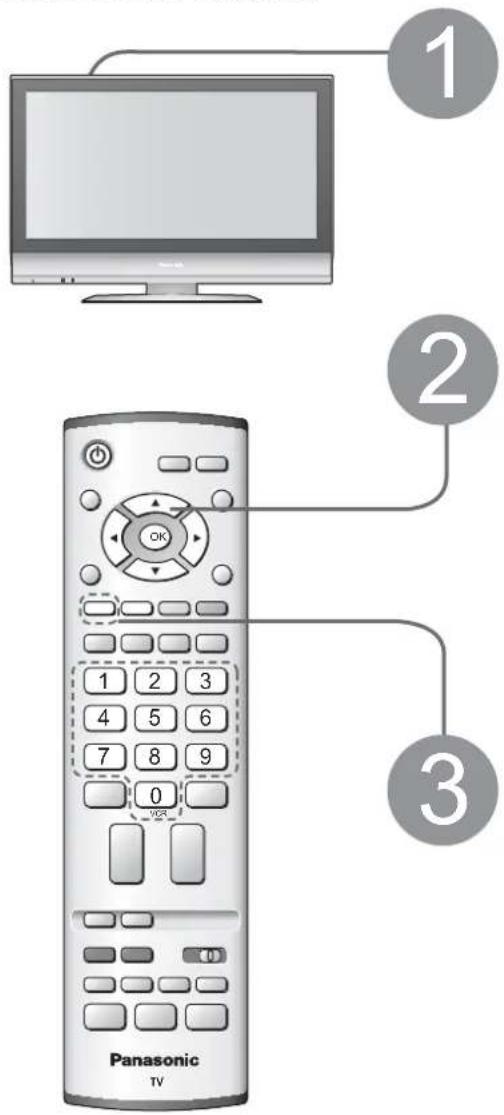

Автоматичне встановлення

Ви можете шукати та зберігати телевізійні канали автоматично.

Виконувати ці кроки не обов'язково, якщо налаштування виконувалось технічним персоналом місцевого представника.

1 2 3 Panasonic TV

Увімкніть телевізор за допомогою вимикача живлення

- Тепер Ви можете вмикати телевізор та переводити його в режим очікування за допомогою пульта дистанційного керування. (Індикатор живлення: увімкнений)

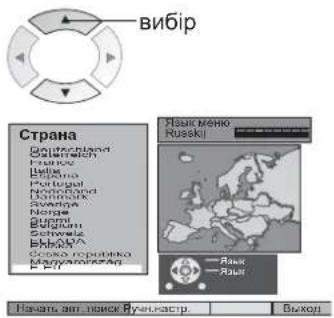

Виберіть свою країну

вибір Страна Виробинск Крашк Белкин Российск Нерег Виробинск Спера Еврола Серка горадика Магазовский Аг Язык меню Russki Язык Язык Начать вип. наимь Куна-настр. Выход

- Для Бельгії, Швейцарії та краї Східної Європи також виберітнеобхідну мову

● Для настроювання вручну → (стор. 16) Зелена

Розпочніть автоматичне встановлення

Червона ИНЗ ИДЕТ ПОИСК КАНАЛОВ ПОИСК : ПОЖАЛУЙСТА, ЭЖИТЕ 02 99:21 41 → Велид

- Почнеться автоматичне настроювання та збереження телевізійних каналів.

ПРОИЗВОДИТСЯ ЗАГРУЗКА ПОЖАЛУЙСТА, ЖДИТЕ Программа: 63 Дистанционное управление невозможно

Якщо підключене обладнання з функцією Q-Link (стор. 16), інформація про канал автоматично завантажується до обладнання.

Автоматичне настроювання завершене, та телевізор готовий до перегляду.

Illustration of two people at a podium, one holding a phone and the other reviewing documents (no text or symbols visible)

● Для редагування каналів → „Правка программ” (стор. 16)

Не знаєте, де знайти?

(приклад: „Звуковое Меню”)

Екранний провідник по меню допоможе Вам знайти необхідний пункт.

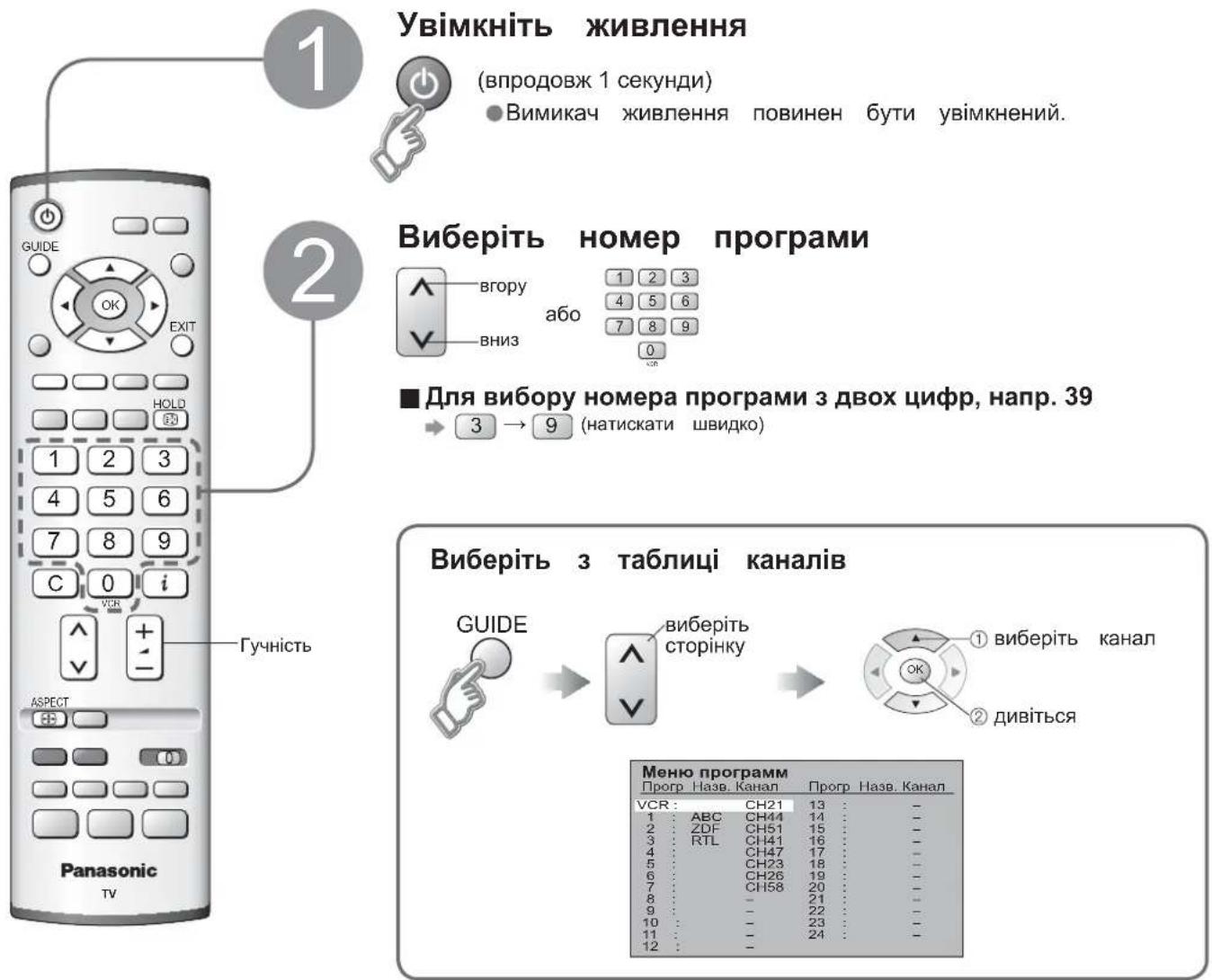

Перегляд телевізійних програм

Увімкніть живлення (впродовж 1 секунди) • Вимикач живлення повинен бути увімкнений. 2 Виберіть номер програми вгору або 1 2 3 4 5 6 7 8 9 0 ■ Для вибору номера програми з двох цифр, напр. 39 → 3 → 9 (натискати швидко) Виберіть 3 таблиці каналів GUIDE виберіть сторінку ① виберіть канал ② дивіться Меню программ Прогр Назв. Канал Прогр Назв. Канал VCR: CH21 13 : - 1 ABC CH44 14 : - 2 ZDF CH51 15 : - 3 RTL CH41 16 : - 4 CH47 17 : - 5 CH23 18 : - 6 CH26 19 : - 7 CH58 20 : - 8 - 21 : - 9 - 22 : - 10 - 23 : - 11 - 24 : - 12 : -

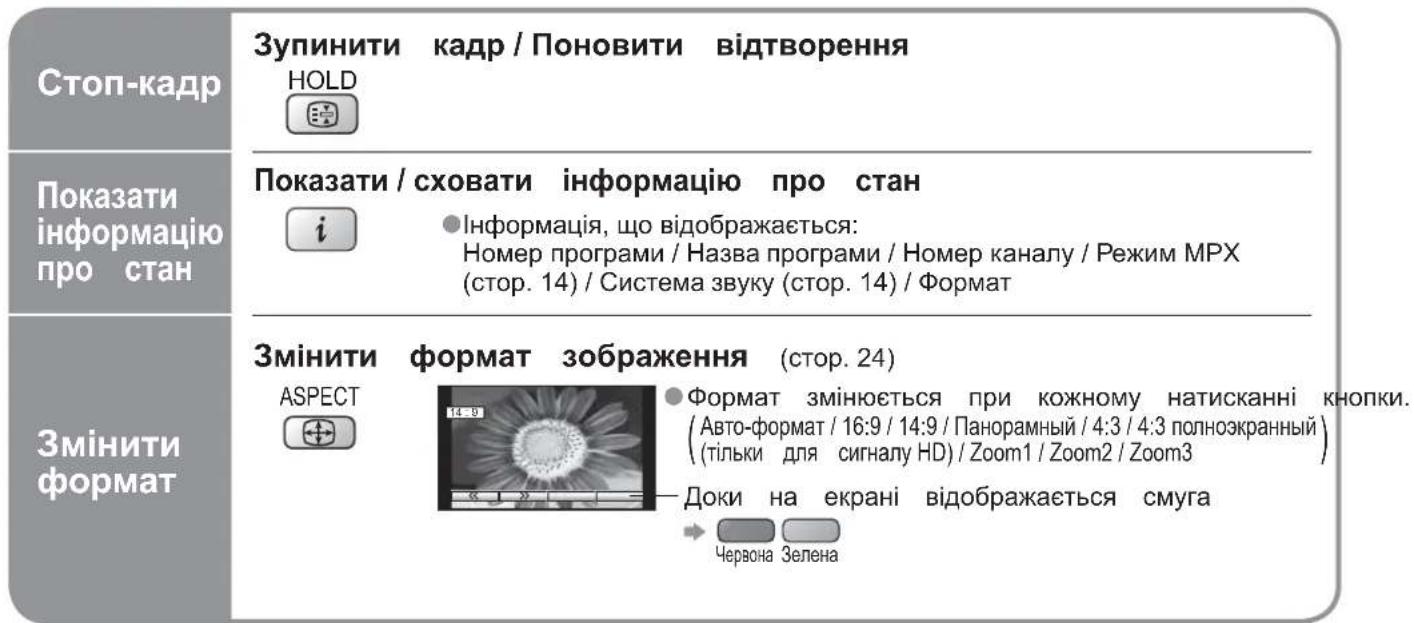

■Інші корисні функції (Виконуйте після 2 кроку )

Стоп-кадр Зупинити кадр / Поновити відтворення HOLD Показати інформацію про стан Показати / сховати інформацію про стан i Інформація, що відображається: Номер програми / Назва програми / Номер каналу / Режим МРХ (стор. 14) / Система звуку (стор. 14) / Формат Змінити формат зображення (стор. 24) ASPECT Формат змінюється при кожному натисканні кнопки. (Авто-формат / 16:9 / 14:9 / Панорамный / 4:3 / 4:3 полноэкранный) (тільки для сигналу HD) / Zoom1 / Zoom2 / Zoom3 Доки на екрані відображається смуга Червона Зелена

Перегляд відеокасет та DVD-дисків

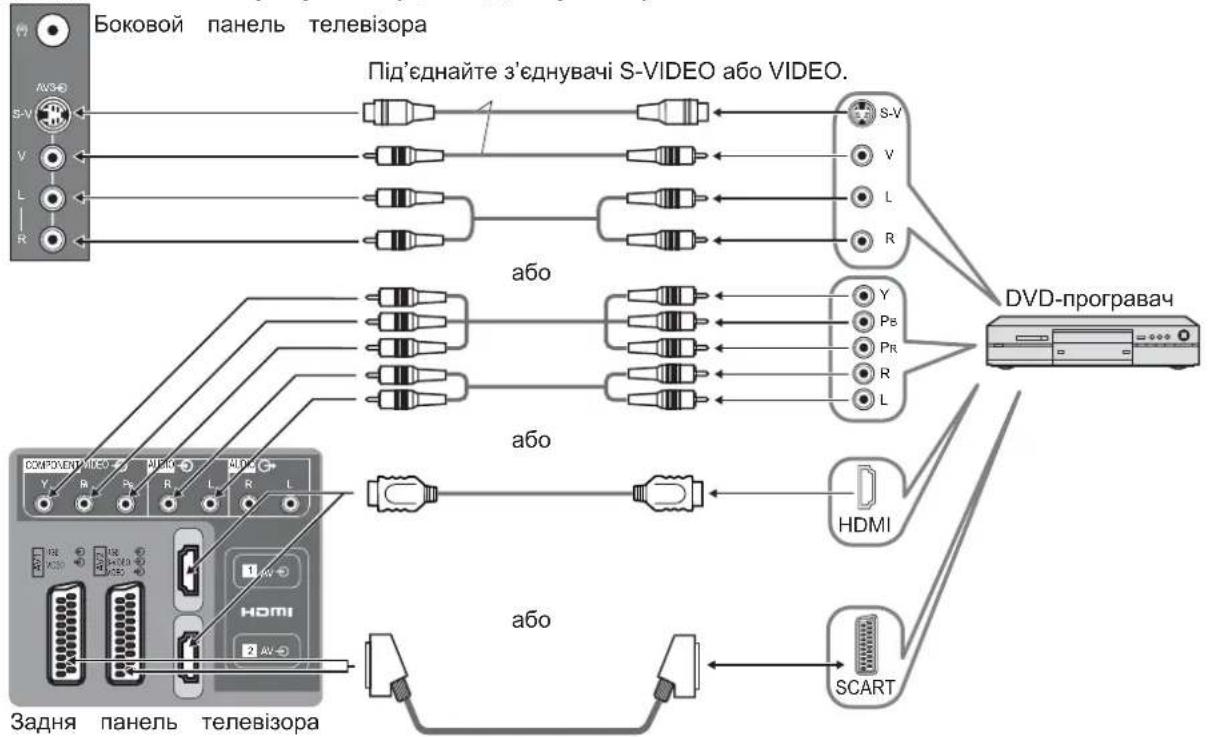

До телевізора можна підключити різні зовнішні пристрої. Після підключення обладнання виконайте наступні кроки для перегляду вхідного сигналу.

Для підключення обладнання (стор. 24)

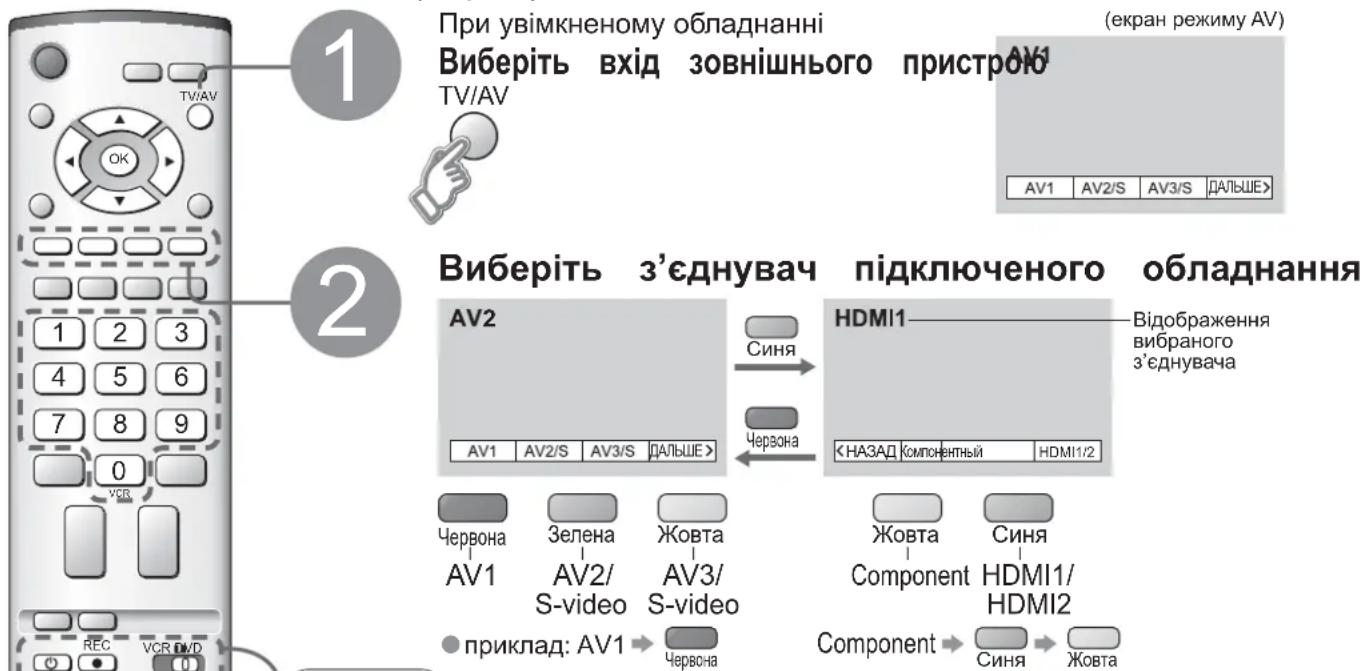

1 При увімкненому обладнанні Виберіть вхід зовнішнього пристрою (екран режиму AV) TV/AV AV1 AV1 AV2/S AV3/S ДАЛЬШЕ> 2 Виберіть з'єднувач підключеного обладнання AV2 Синя Червона AV1 AV2/S AV3/S ДАЛЬШЕ > НДМИ1——— Відображення вибраного з'єднувача КНАЗАД Компонентный HDMI1/2 Червона AV1 Зелена AV2/ S-video AV3/ S-video Жовта Component HDMI1/ HDMI2 ● приклад: AV1 → Червона Component → Синя → Жовта

Примітка

■ Щоб повернутися до перегляду телевізійних програм TV/AV

• Автоматичний вибір входу – Режим вхідного сигналу автоматично перемикається з режиму ТБ на АУ при виконанні операцій з обладнанням, підключеним через гнізда SCART або HDMI. Коли обладнання вимикається, телевізор знову повертається до режиму ТБ.
• Якщо на зовнішньому обладнанні є функція настроювання формату зображення, встановіть формат „16:9”.
• Докладнішу інформацію шукайте в інструкції до обладнання або зверніться місцевого представника.

Обладнанням фірми Panasonic, що підключене до телевізора, можна керувати безпосередньо за допомогою пульта дистанційного керування.

VCR DVD	Перемикач VCR / DVD*Виберіть VCR, щоб керувати відеомагнітофономPanasonic або пристроєм DVDВиберіть DVD, щоб керувати пристроєм DVDабо театром Panasonic		Перемотування вперед / Пропуск / ПошукВідеомагнітофон: Перемотування вперед, пошу(під час перегляду)DVD-програвач: Перехід до наступної доріабо розділуНатисніть та утримуйте діпошуку уперед
	Режим очікуванняПереведення до режиму очікування / увімкнення
	ВідтворенняВідтворення з відеомагнітофона або DVD-програвач		ПаузаПризупинення / Поновлення відтворенняDVD-програвач: Натисніть та утримуйте діповільного відтворення
	ЗупиненняЗупинення операцій
	Перемотування назад / Пропуск / ПошукВідеомагнітофон: Перемотування назад, перегляд (під час відтворення)DVD-програвач: Перехід до попередньої доріжки або Натисніть та утримуйте для пошуку		Наступна / Попередня програмаВибір програм
		PROGRAMME
		0
		0
		0
		0
		0
		0

*Керування різними пристроями фірми Panasonic можливе за допомогою пульта дистанційного керування із наступними налаштуваннями.

① Перемикніть, щоб вибрати відеомагнітофон або DVD
② Натисніть та утримуйте 🔊, коли телевізор увімкнено ② Уведіть вказаний нижче код (дві цифри)

VCR

Обладнання	Код
Відеомагнітофон	10 (встановлений виробником)
DVD-програвач	11

DVD

Обладнання	Код
DVD-програвач	70 (встановлений виробником)
Театр	71

Примітка

• Після виконання налаштувань підтвердьте їх вибір.
  Відповідний код VCR / DVD буде змінено на встановлений виробником після заміни батареї. Встановіть його знову.
  Залежно від моделі, керування пристроєм може не виконуватися.

Перегляд

телетексту

Ви можете користуватись функцією телетексту, включаючи новини, прогнози погоди та титри, якщо ці послуги надаються компанією телерадіовіщання.

Що таке режим FLOF?

В режимі FLOF внизу екрана розташовані чотири різнокольорові об'єкти. Для того щоб отримати більше інформації по кожному з цих об'єктів, натисніть належну кольорову кнопку. Ця функція надає швидкий доступ до зазначених об'єктів.

Що таке режим списку?

В режимі списку внизу екрана розташовані чотири різнокольорові номери сторінок. Кожен з цих номерів можна змінити і зберегти в пам'яті телевізора. („Збереження сторінки телетексту, які Ви часто переглядаєте”, стор. 13)

■ Щоб змінити режим → „Телетекст” в Меню установок (стор. 14)

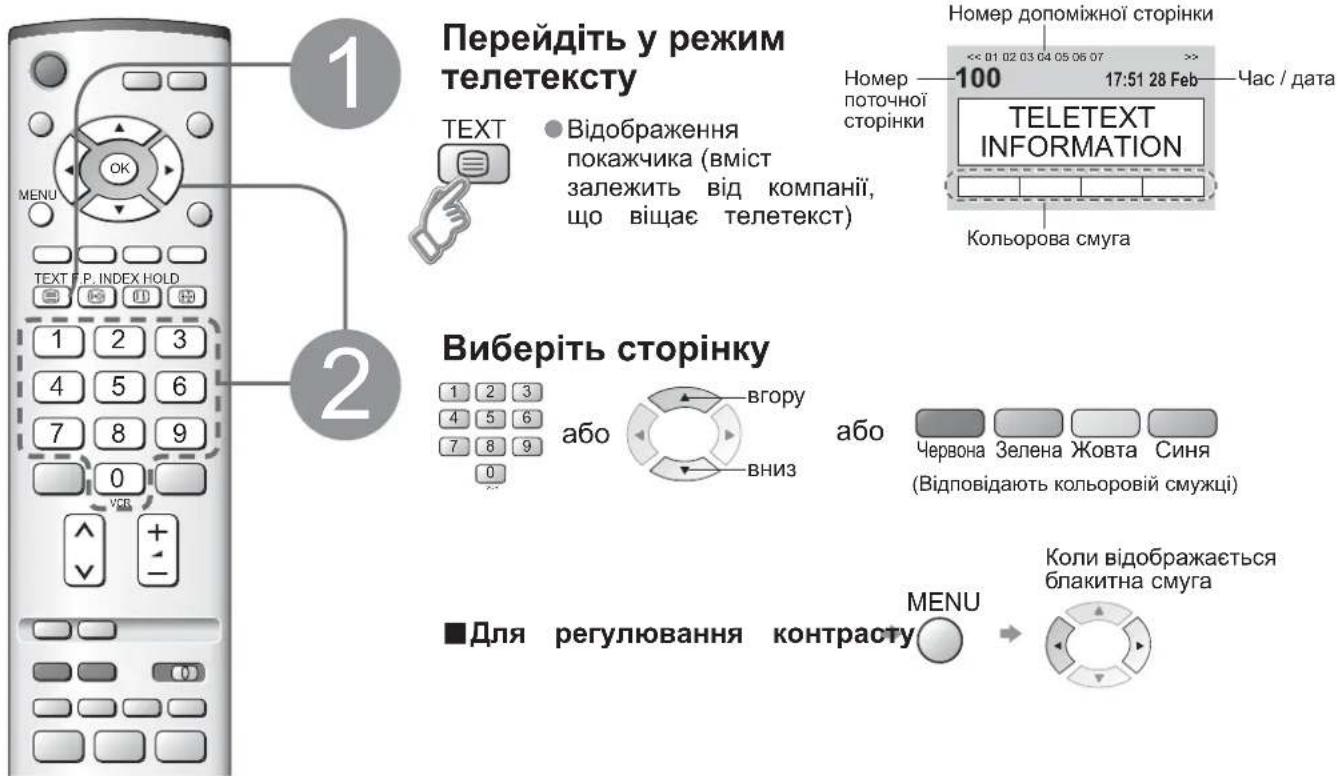

Перейдіть у режим телетексту 1 2 TEXT Vідображення покажчика (вміст залежить від компанії, що віщає телетекст) Номер поточної сторінки Номер допоміжної сторінки << 01 02 03 04 05 06 07 >> 100 17:51 28 Feb Час / дата TELETEXT INFORMATION Кольорова смуга Виберіть сторінку або вгору або Червона Зелена Жовта Синя (Відповідають кольоровій смужці) Коли відображається блакитна смуга ■ Для регулювання контрасту MENU

■ Щоб повернутися

до перегляду телевізійних програм

■ Зручне використання телетексту

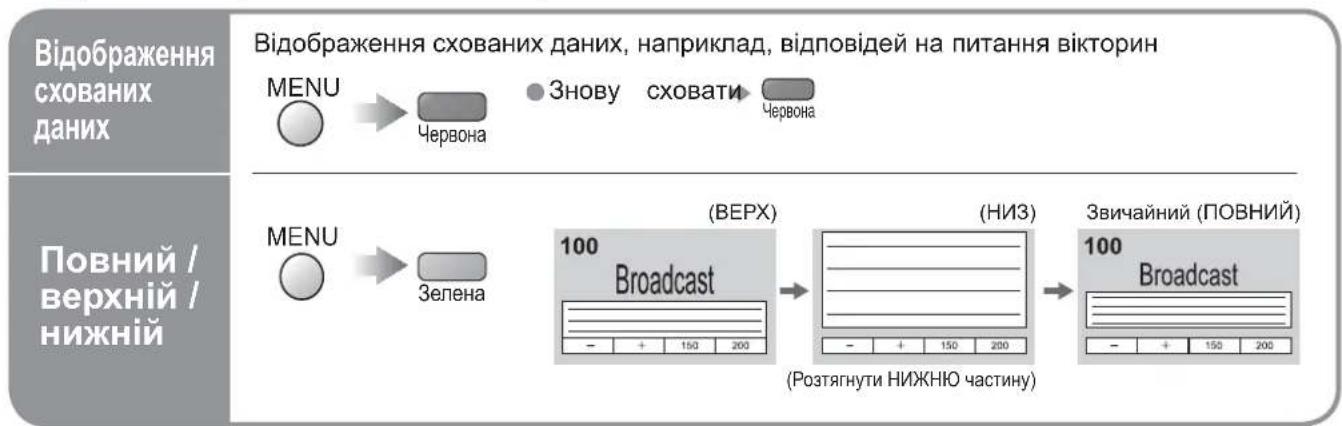


Утримання	Якщо Ви хочете залишити поточну сторінку без оновленняЗупиніть або поновіть автоматичне оновленняHOLD■ Для поновлення → HOLD
INDEX(Індекс)	Повернення на головну сторінку індексуINDEX[IMAGE]
Виклик улюблених сторінок	F.P.● Виклик сторінки, збереженої синім кольором.● Стандартне налаштування - „103”.
Перегляду вікні	Дивіться телебачення та переглядайте телетекст одночасно в двох вікнахMENU(Натиснітьдвічі) [IMAGE]● Увімкніть або вимкніть режим Зображення і текст[IMAGE]● Операції можна виконувати тільки на екрані телетексту.
Збереження сторінки телетексту, які Ви част переглядаєте	Зберігайте сторінки телетексту, які Ви часто переглядаєте (Тільки в режимі списку)(тільки на перших 25 каналах провідника програм), на кольоровій смужціКоли відображається Відповідна кольорова кнопка [IMAGE]■ Щоб змінити збережені сторінки[IMAGE]
Перегляд додаткової сторінки	Перегляд допоміжної сторінки (тільки якщо в телетексті більше однієї сторінки)[IMAGE]■ Перегляд певної додаткової сторінки[IMAGE]● Додаткові сторінки:Кількість додаткових сторінок залежить від компанії, що віщає телетекст (може бути до 79 сторінок).Пошук може зайняти деякий час, протягом якого Ви можете дивитись телевізор.
Перегляд телебачення, поки відбувається оновлення	Перегляд телевізійних програм під час пошуку сторінки телетексту Телетекст автоматично оновлюється, коли надходить нова інформація.Тимчасово перемикається до режиму ТБMENU [IMAGE]● На сторінці новин реалізована функція, що повідомляє про надходження останніх новин („Екстрені новини“).

Використання функцій меню

Різноманітні меню дозволяють налаштовувати зображення, звук та інші функції відповідно до Ваших власних уподобань.

1 Bідображення меню MENU Показує функції, які можна налаштовувати (змінюються залежно від типу вхідного сигналу) 2 Виберіть меню Главное меню Меню изображения Звуковое меню Меню установок (приклад: Меню изображения) 3 Виберіть пункт Меню изображения Назом присмотра Поряджета Контрост Яркость Цвет Четкость Центовка баганко Шумопонижнення ЗО-СОМВ (приклад: Меню изображения) 4 Налаштуйте або виберіть Меню изображения Розем просмотра Подсветка Контрост Ляркость Цвет Четкость Цветовой баганко Нормальною дипо (приклад: Меню изображения) ① вибір ② наступне вибір ① зміна

■ Щоб повернутися до перегляду телевізійних програм

■ Щоб повернутись до попереднього екрану

■ Виберіть один з варіантів

Цветовой баланс Кількість та розміщення варіантів мально Змінюється

■ Налаштуйте за допомогою смуги прокручування

Четкость Перемішується

■ Перейдіть до наступного екрану

Меню настройки доступ Показує наступний екран

■ Щоб відновити налаштування

■ Перелік пунктів меню

Меню	Пункт меню
Меню изображения	Режим просмотра
	Настройки для кожного режиму перегляду	Подсветка,Контраст,Яркость, Цвет,Четкость
		Растровый фон
		Цветовой баланс
		Шумопонижение(зниження шуму)
		ЗД-COMB
Звуковое меню	Низкие частоты
	Высокие частоты
	Баланс
	Громк. наушников
	Стереоприем
	Режим
	Объемный звук
	Вход HDMI1
Меню установок	VIERA Link
	Q-Link
	Выход AV1
	Выход AV2
	Телетекст
	Таймер откл. ТВ
	Язык ТЕКСТА
	Меню настройки	Правка программ
		Авт. настройка
		Ручная настройка
		Точная настройка
		Система цвета
		Коррекция звука
	Язык меню
	Система цвета
	Коррекция звука

Налаштування / Конфігурація (варіанти)
Базовий режим зображення (Динамический / Нормальный / Кинотеатр)● Встановлюється для кожного типу вхідного сигналу	Режим просмотра	Динамический
Регулювання подсветка, кольору, яскравості тощо для кожного з режимів зображення відповідно до Ваших потреб	Подсветка	- +
	Контраст	- +
	Яркость	- +
	Цвет	- +
	Четкость	- +
Регулювання інтенсивності кольору● Тільки для системи прийому сигналу NTSC	Растровый фон
Вибір балансу кольору для всього зображення (Холодно / Нормально / Тепло)	Цветовой баланс	Нормально
Автоматичне зниження рівня перешкод у зображенні (Выкл. / Нормальный / Динамический / Авто)● Не працює з сигналами HDMI та HD	Шумопонижение	Авто
Автоматичне підвищення яскравості нерухомих та уповільнених зображень (Выкл. / Вкл.)● Тільки для систем прийому сигналів PAL та NTSC● Не працює з сигналами RGB, S-Video, компонентним сигналом та з HDMI	ЗД-СОМВ Вкл.
Регулювання вихідного рівня низьких частот звуку (Високі ⇔ Низькі)	Низкие частоты
Регулювання вихідного рівня високих частот звуку (Високі ⇔ Низькі)	Высокие частоты
Регулювання рівня гучності правого та лівого динаміків	Баланс
Регулювання рівня гучності навушників (Високі Низькі)	Громк. наушников
Вибір стереофонічного або монофонічного режиму (Моно / Стерео)● Звичайно: Стерео● Якщо стереосигнал неможливо отримати: Моно● М1 / М2: Доступні, коли передається монофонічний сигнал	Стереоприем Стерео
Покращення якості звуку для музики та постановочних програм (Музыка / Речь)	Режим музыка
Додання просторового ефекту за допомогою динамічного підсилювача (Выкл. / Вкл.)	Объемный звук Выкл.
Вибір відповідного типу сигналу при підключенні до рознімання HDMI (Авто / Цифровой / Аналоговый) (стор. 25)● Гнізда HDMI2 використовуються тільки для цифрового сигналу	Вход HDMI1	Авто
VIERA Link (Выкл. / Вкл.) (стор. 19)	VIERA Link	Вкл.
Вибір гнізда, до якого підключене обладнання з функцією Q-Link (Выкл. / AV1 / AV2) (стор. 22)	Q-Link	AV2
Вибір сигналу, що передаватиметься з телевізора на Q-Link (TV / AV2 / AV3 / Монитор)● Monitor: Зображення, що відображається на екрані● Компонентний сигнал передавати неможливо	Выход AV1	Монитор
Вибір сигналу, що передаватиметься з телевізора на Q-Link (TV / AV1 / AV3 / Монитор)● Monitor: Зображення, що відображається на екрані● Компонентний сигнал передавати неможливо	Выход AV2	Монитор
Режим відображення телетексту (FLOF / Список) (стор. 12)	Телетекст	FLOF
Вибір часу, за який телевізор вимкнеться автоматично. (Выкл. / 15 / 30 / 45 / 60 / 75 / 90) (хвилин)	Таймер откл. ТВ	Выкл.
Вибір мови телетексту (Запад / Восток1 / Восток2)● Запад: Англійська, французька, німецька, грецька, ITалійська, іспанська, шведська, турецька● Восток1: Чеська, англійська, естонська, латиська, румунська, російська, українська● Восток2: Чеська, угорська, латиська, польська, румунська	Язык ТЕКСТА	Восток2
Редагування каналів (стор. 16)	Правка программ	доступ
Автоматичне встановлення каналів (стор. 16)	Авт. настройка	доступ
Встановлення каналів вручну (стор. 16)	Ручная настройка	доступ
Точне настроювання каналів (під час дощу і т.п.)	Точная настройка
Вибір кольорових систем відповідно до відеофінду (Авт. PAL / SECAM / NTSC)	Система цвета	Авто
Регулювання гучності окремих станцій	Коррекция звука
Зміна мови екранних повідомлень	Язык меню	доступ
Вибір додаткової кольорової системи залежно від відеосигналу в режимів AV	САтема цвета	Авто
Регулювання гучності для режимів AV та HDMI	Коррекция звука

В режимі AV меню „Звуковое Меню” та „Меню установок” містять меншу кількість пунктів.

Настроювання та встановлення каналів

Поточні налаштування каналів можна змінити відповідно до Ваших потреб та умов прийому.

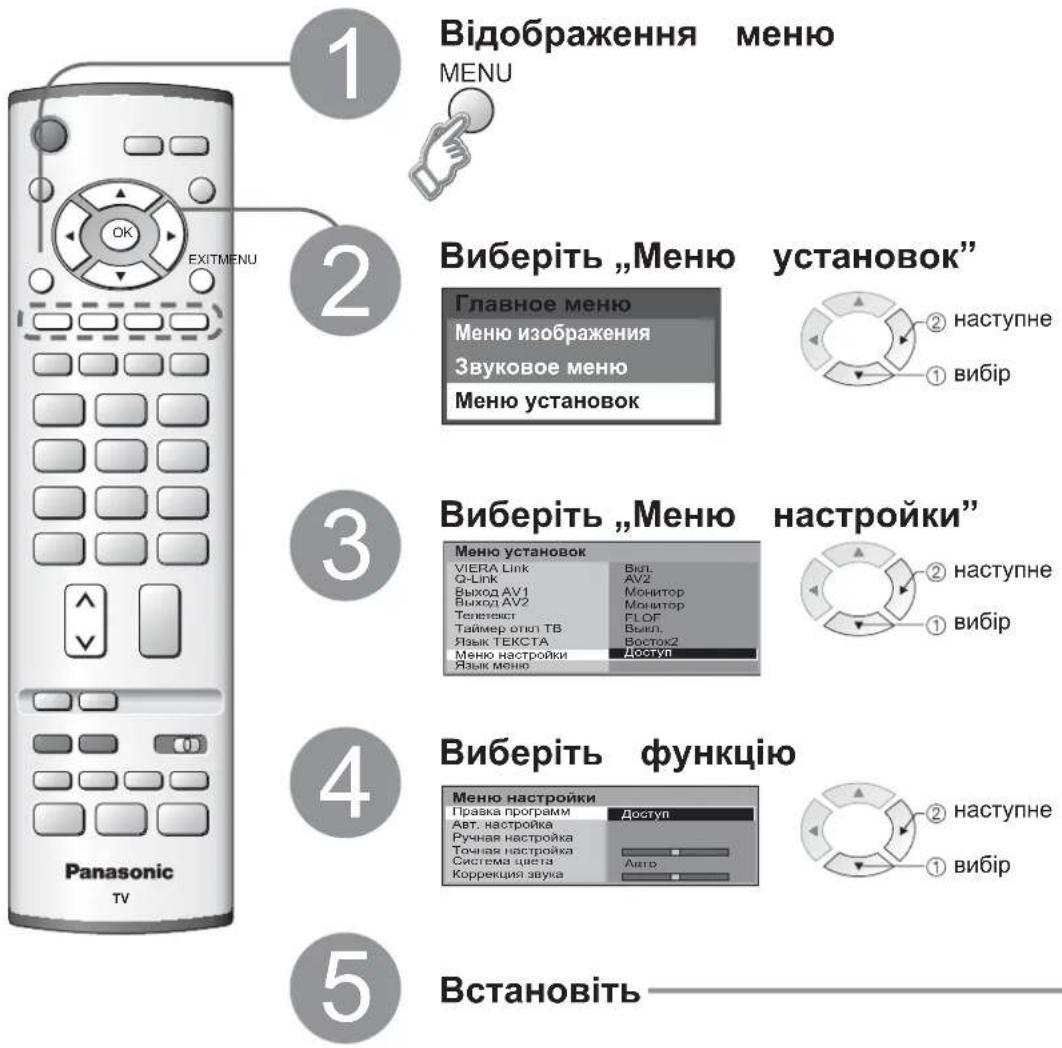

1 Відображення меню MENU 2 Виберіть „Меню установок” Главное меню Меню изображения Звуковое меню Меню установок 3 Виберіть „Меню настройки” Меню установок VIERA Link Q-Link Выход AV1 Выход AV2 Тележек Таймер отки ТВ. Явик TEKCTA Меню настройки Явик менио 4 Виберіть функцію Меню настройки Прахка программ АВТ. настройка Руднів настройка Техника настройка Система цвета Коррекция звука Доступ Автор 5 Встановить

■ Щоб вийти

● Дані не зберігаються, якщо процедура автоматичного встановлення переривається.

Для налаштування вручну за допомогою кнопок на пристрої

(„Режим настройки“ на стор. 7)

① (Натискайте, доки не з'явиться напис „Режим настройки”)

② □ -/√ або □ +/∧ (Отримайте доступ до меню „Ручная настройка“)

③ □ (Начать поиск, Изменить ТВ систему, Изменить программу)

④ ☐ або ☐ (Змініть програму або почніть пошук каналів)

⑤ STR (Збережіть)

⑥ ③-⑤ (Повторіть)

■ Щоб повернутися до перегляду телевізійних програм

ИС Біка") O STR F -/V +/A TV/AV

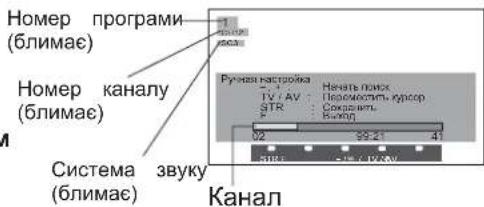

Номер програми (бли Mac) Номер каналу (бли Mac) Ручан настројка TV / AV : Начать полких 3TR Первоисить укорр Сокращить Ключ 02 59 21 41 БИКА 47.6 POM Система звуку (бли Mac) Канал

Редагування каналів

Правка программ

Видалити
Додати
Перемістити
Змінити номер каналу
Змінити назву
Заблокувати
Змінити систему звуку
Завантажити до обладнання

Автоматичне встановлення

Авт. настройка

Встановлення вручну

Ручная настройка

① Виберіть номер програми для редагування

Редактирование программ Прогн Канал Назв. Блок. Ост 3 1 CH44 ABC Выкл. SC3 2 CH51 XYZ Выкл. SC3 3 CH41 FTP Выкл. SC3 4 CH47 123 Выкл. SC3 5 CH37 456 Выкл. SC3 Курсор

Номер — програми

3 FTP

② Відредагуйте

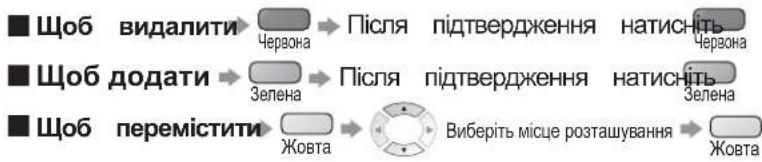


■ Щоб змінити номер каналу

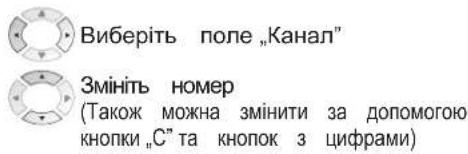

Виберіть поле „Канал” Змініть номер (Також можна змінити за допомогою кнопки „С" та кнопок з цифрами)

■ Щоб змінити назву станції віщання, що відображається при виборі каналів

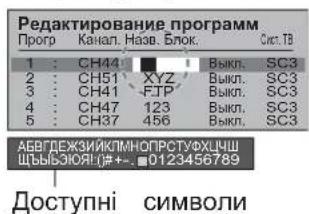

Редактирование программ Прогр Канал. Назв. Блок. Скт. ТВ 1 : CH44 ■ Выкл. SC3 2 : CH51 XYZ Выкл. SC3 3 : CH41 FTP Выкл. SC3 4 : CH47 123 Выкл. SC3 5 : CH37 456 Выкл. SC3 АЕВГДЕЖЗИЙКЛМНОПРСТУФХЧШ ЩЬЫЗЮЯ!(#+ - 0123456789 Доступні символи

Виберіть поле „Назв.” Виберіть символ Повторіть До наступного символу

③ Збережіть

■ Щоб заблокувати

Ви не можете вибрати канал за допомогою кнопок із цифрами або кнопки „С“, якщо його заблоковано.

■ Щоб змінити систему звуку відповідно до сигналу

SC1: PAL B, G / SECAM B, G
SC2: PALI
SC3: PAL D, K / SECAM D, K
F: SECAML/L'

■ Щоб завантажити інформацію про канал до обладнання з функцією Q-Link, підключеного до пристрою

● Докладніше (стор. 18)
Недоступно, якщо параметр „Q-Link“ в меню „Меню установок“ має значення „Выкл.” (стор. 14)

Автоматичне настроювання каналів, що приймаються в цій місцевості

① Розпочніть автоматичне встановлення

ПРЕДУПРЕЖДЕНИЕ! Запуск автоматического поиске каналов удалит. все текущие данные по настрою и заменит их новыми. Начать арт. поиск выход помент

встановлення

② Виберіть свою країну

③ Налаштування виконується автоматично

ИНДТ ПОИСК КАНАЛОВ ПОИСК : ПОЖАЛУЙСТА, ЖДИТЕ 02 99.21 41

- Параметри завантажуються до обладнання з функцією Q-Link, підключеного до пристрою.

●Усі попередні налаштування стираються.

- По завершені процедури налаштування увімкнеться канал під номером „1”.

Щоб змінити настройки після автоматичного встановлення

① Виберіть номер програми та шукайте на каналі

1 CH2 Ручая настроiks 02 99:21 41 Начь посток, г. Орвенты Балки Всего Провой изоля программы

Канал

Номер програми

② Збережіть

Номер програми блиматиме.
Якщо відеомагнітофон підключений тільки через ВЧ-кабель, виберіть номер програми „0”.

③ Повторіть ① та ②

Примітка

Зовнішне

обладнання

Q-Link

Інтерфейс Q-Link з'єднує телевізор з відеомагнітофоном або DVD-рекордером та дозволяє легко використовувати функції відтворення та запису.

УМОВИ

● Використовуйте відеомагнітофони та DVD-рекордери з наступними логотипами:
„Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ або „SMARTLINK“
- Підключайте обладнання до гнізд AV1 або AV2 на цьому пристрої за допомогою „повністю екранованого” кабелю SCART. (стор. 20)
● Налаштування гнізда Q-Link в меню „Setup menu” (Q-Link, Выход AV1 / AV2). (стор. 14)

Завантаження налаштувань каналів

● Виконайте автоматичне встановлення. (стор. 16)
При першому використанні пристрою спочатку прочитайте „Автоматичне встановлення”. (стор. 9)
● Виконайте процедуру завантаження до обладнання. (стор. 16)

■Доступні функції

Деякі пристрої запису не підтримуються. Читайте інструкції до відповідних пристроїв.

Записуйте те, що дивитесь

Прямий запис телевізійних програм:

Негайний запис поточної телевізійної програми на відеомагнітофон DVD-рекордер.

або

DIRECT TV REC DIRECT TV REC

• При прямому записі телевізійних програм записуюче обладнання вмикається автоматично, якщо воно перебувало в режимі очікування.
  Записуюче обладнання виконує запис з власного тюнера. Під час запису Ви можете вимкнути телевізор.
• Не вимикайте телевізор під час запису з джерела аудіо/відео сигналу. Це призведе до зупинення запису.

Інформація / Повідомлення

Запис інформації або, якщо запис неможливий, відображення повідомлення. (Для деяких типів пристроїв функція працює, тільки якщо вибрано номер програми „0” або режим „AV mode”.)

Синхронізація увімкнення та просте відтворення

Вставте відеокасету або DVD-диск у записуючий пристрій, та він почне відтворення, телевізор увімкнеться, а режим вхідного сигналу встановиться автоматично, і Ви зможете дивитися запис. (Тільки якщо телевізор перебуває у режимі очікування.)

Синхронізація вимкнення

Коли телевізор перемикається у режим очікування, записуюче обладнання також автоматично переводиться в режим очікування. (Тільки якщо не відтворюється відеокасета або DVD-диск.)

• "DATA LOGIC" (торгова марка Metz Corporation) "Megalogic" (торгова марка Grundig Corporation)
• “Easy Link” (торгова марка Philips Corporation) - “SMARTLINK” (торгова марка Sony Corporation)

Також читайте інструкції до відповідних пристроїв.

VIERA Link "HDAMtrol

TM"

*Насолоджуйтесь додатковою функціональною сумісністю HDMI виробів Panasonic, які мають функцію „HDAVI Control”. Підключення деяких виробів Panasonic (DVD-рекордери Panasonic DIGA, театри Panasonic, підсилювачі Panasonic тощо) через інтерфейс HDMI дозволяє Вам насолоджуватись функціями простого відтворення або домашнього кінотеатру. Докладну інформацію про з'єднання див. у розділі „Під'єднання” (стор. 20, 22). Також читайте інструкції до відповідних пристроїв.

Кабелі, що не сумісні з інтерфейсом HDMI, неможливо використовувати.

Про сумісне обладнання проконсультуйтесь у місцевого представника Panasonic.

Підготовка

(В перший раз / При додаванні нового обладнання, повторному підключенні обладнання або після зміни налаштувань)

Після під'єднання увімкніть підключене обладнання, а потім увімкніть телевізор.

Встановіть вхідний режим HDMI1 або HDMI2 (стор. 11, 14) та впевніться, що зображення відтворюється правильно.

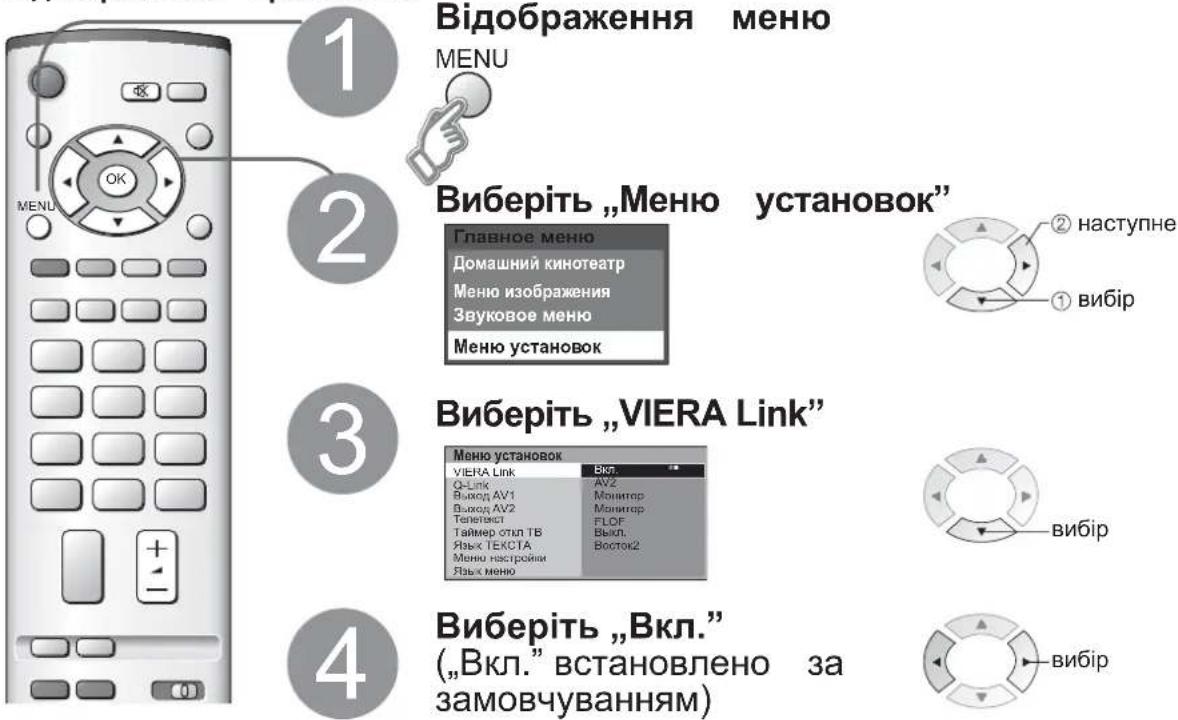

1 Bідображення меню MENU 2 Виберіть „Меню установок” Главное меню Домашний кинотеатр Меню изображения Звуковое меню Меню установок 3 Виберіть „VIERA Link” Меню установок VIERA Link Q-Link Выход AV1 Выход AV2 Телегист Таймер отил ТВ Яък TEKCTA Меню настройки Яък меню БКЛ. AV2 Монитор Монитор FLOF Выкл. Восток2 4 Виберіть „Вкл.” „Вкл.” встановлено за замовчуванням) ② наступне ① вибір вибір

Просте відтворення

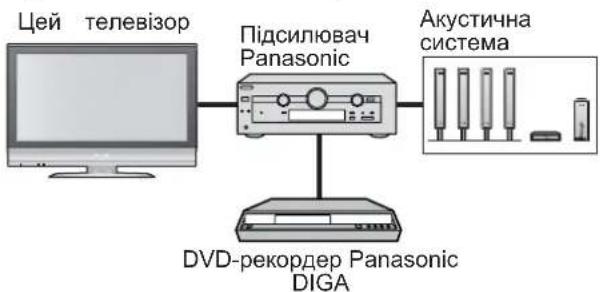

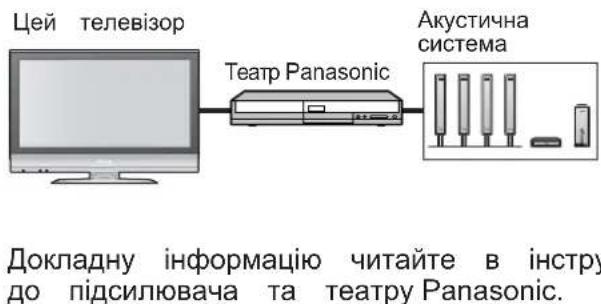

Акустична система домашнього кінотеатру

Синхронізація увімкнення

Синхронізація вимкнення

Автоматичний вибір входу – При увімкненні відтворення на підключеному обладнанні Panasonic режим вхідного сигналу перемикається автоматично. Коли відтворення на підключеному обладнанні зупиняється, режим вхідного сигналу повертається.

Ви можете керувати акустичною системою домашнього кінотеатру за допомогою пульта дистанційного керування телевізора. Ця функція доступна, якщо підключено підсилювач або театр Panasonic.

① Відображення меню

② Виберіть „Домашний кинотеатр” або „Динамики ТВ”

■ Домашний кинотеатр: Налаштування обладнання (вмикається автоматично, якщо перебуває в режимі очікування) Збільшення / зменшення гучності → + Вимкнути звук ←

■Динамики ТВ: Активуються динаміки телевізора.

• Якщо вибрано „Домашний кинотеатр“, звук з динаміків телевізора вимикається.
• При вимкненні обладнання динаміки телевізора знову активуються.

При увімкненні відтворення на підключеному обладнанні Panasonic телевізор також автоматично вмикається, та запис відтворюється на екрані. (Тільки якщо телевізор перебуває у режимі очікування.)

Коли телевізор перемикається у режим очікування, підключене обладнання Panasonic також автоматично переводиться в режим очікування.

Зовнішнє обладнання

Під'єднання

Зображені на малюнках пристрої та кабелі не входять до комплекту поставки телевізора.

■ Під'єднайте відеомагнітофон / DVD-рекордер (для запису та відтворення)

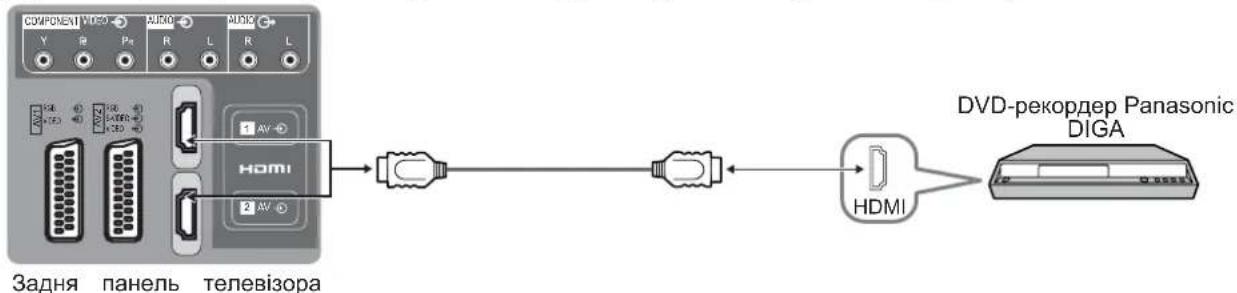

COMPONENT VIDEO AUDIO AUDIO Y R Pr R L R L 1 AV 2 AV Задня панель телевізора Для з'єднання Q-Link (стор. 18) HOMI SCART Відеомагнітофон / DVD-рекордер

■ Під'єднайте DVD-програвач (для відтворення)

■ Під'єднайте приставку (вхідний сигнал RGB)

Боковой панель телевізора АКЗФ S-V V L R Під'єднайте з'єднувачі S-VIDEO або VIDEO. С-У V L R ОХИРОВЕНТ VIDEO AUDIO AUDIO Y R Ps R L R L НДМІ Задня панель телевізора або НДМІ Приставка або SCART

■ Під'єднайте відеомагнітофон / DVD-рекордер та приставку (приклад)

■ Під'єднайте DVD-рекордер та відеомагнітофон (приклад)

VIERA Link (cTop. 19)

■ Просте відтворення (Опис підключення до гнізда HDMI2 див. на стор. 22.)

■ Домашний кинотеатр

Цей телевізор Teatp Panasonic Акустична система Докладну інформацію читайте в інстру до підсилювача та театру Panasonic.

- Рекомендовано використовувати кабель HDMI виробництва Panasonic. Номер рекомендованої деталі: RP-CDHG15 (1,5 м)

RP-CDHG30 (3,0 M)

RP-CDHG50 (5,0 M)

Зовнішне

обладнання

Під'єднання (огляд)

На цих схемах дані рекомендовані способи під'єднання телевізора до різних пристроїв. Для підключення іншого обладнання дивіться інструкції до нього, таблицю нижче та технічні характеристики (стор. 29).

Типи обладнання, яке можна підключати до кожного гнізда

Запис / Відтворення (обладнання)	Гніздо[АНАВ] AV1 AV2 [АЗАВ] V3
■Для запису / відтворення відеокасет / DVD-дисків(відеомагнітофон / DVD-рекордер)	○	○
■Для перегляду DVD-дисків (DVD-програвач)	○	○	○
■Для перегляду зображення з відеокамери (відеокамера)	○	○	○
■Для перегляду супутникового телебачення (приставка)	○	○	○
■Для ігор (ігрова приставка)	○	○	○
■Q-Link	○	○
■Прямий запис телевізійних програм	○	○
■VIERA Link

COMPONENTY P0 PR	HOMI
	1	2
○	○	○
	○	○
	○	○

Технічна

інформація

Формат зображення

Існує можливість вибору оптимального формату, щоб Ви могли насолоджуватись якіснішим зображенням. (стор. 10)

■Авто-формат: Функція автоматичного встановлення формату зображення визначає формат, що найкраще підходить до розміру екрана. Пристрій визначає, чи є зображення широкоформатним, у чотири етапи. Якщо функція „Авто-формат” виявляє широкоформатний сигнал, формат зображення перемикається у значення 16:9 або 14:9, що відповідають широкоформатному режиму. Якщо ж широкоформатний сигнал не виявляється, то цей сучасний телевізор самостійно налаштовує формат зображення для оптимального відображення на екрані.

Текст на екрані вказує, як функція „Авто-формат" визначила формат зображення: напис „WIDE” з'являється у верхньому лівому куті екрана, якщо було визначено широкоформатний сигнал (WSS) або сигнал надходить через гніздо SCART. Режим зображення перемикається у відповідний формат 16:9 або 14:9. Функція „Авто-формат" працює з будь-яким форматом зображення. У верхньому лівому куті екрана з'являється напис „Авто-формат", якщо у верхній та нижній частині зображення виявляються чорні смуги. У цьому випадку автоматично вибирається найкращий формат та зображення розтягується на весь екран. Цей процес може тривати декілька хвилин залежно від темноти зображення.

Найменування сигналу

Формати

Контрольний сигнал формату

Широкоформатний сигнал (WSS)

Контрольний сигнал через з'єднувач SCART (контакт 8)

Авто-формат

16:9

14:9

Панорамный

4:3

4:3 полноэкранный

Zoom1

Zoom2

Zoom3

TV

AV1

AV2

AV3

Component

AV1

AV2

TV/AV1/AV2/AV3

PAL

○

○

○

○

○

-

○

○

○

○

○

○

○

-

○

○

PAL 525/60

○

○

○

○

○

-

○

○

○

-

-

-

-

-

○

○

M.NTSC

○

○

○

○

○

-

○

○

○

-

-

-

-

-

○

○

NTSC(Тільки вхід AV)

○

○

○

○

○

-

○

○

○

-

-

-

-

-

○

○

Component/HDMI

525(480)/60i

○

○

○

○

○

-

○

○

○

-

-

-

-

-

-

-

525(480)/60p

○

○

○

○

○

-

○

○

○

-

-

-

-

-

-

-

625(576)/50i

○

○

○

○

○

-

○

○

○

-

-

-

-

○

-

-

625(576)/50p

○

○

○

○

○

-

○

○

○

-

-

-

-

○

-

-

750(720)/50p

○

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

750(720)/60p

○

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

1125(1080)/50i

○

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

1125(1080)/60i

○

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

Примітка

• Формат змінюється залежно від програми та інших параметрів. Якщо формат більше, ніж стандартний „16:9”, у верхній та нижній частинах екрана можуть з'явитись чорні смужки.
• Якщо розмір екрана виглядає незвично при відтворенні широкоформатної програми записаної на відеомагнітофоні, відрегулюйте трекінг на відеомагнітофоні. (Дивіться інструкцію до відеомагнітофона.)
  ● Для вибору формату вручну:

Показує зображення у форматі „16:9“ без викривлень (анаморфний).

Показує зображення в стандартному форматі „14:9" без збільшення.

Показує зображення у форматі 4:3 на весь екран. Розтягування помітно тільки з лівого правого боків.

Показує зображення в стандартному форматі „4:3” без викривлень.

Показує зображення „4:3“, збільшене горизонтально за розміром екрана.

Показує зображення формату „16:9“ або „4:3“ без викривлень.

Показує зображення формату „16:9" (анаморфне) на весь екран без викривлень.

Показує зображення формату „2,35:1” (анаморфне) на весь екран без викривлень. В форматі „16:9” показує зображення у максимальному розмірі (трохи збільшене).

З'єднання HDMI

HDMI (мультимедійний інтерфейс високої чіткості) дозволяє насолоджуватись чітким цифровим зображенням та високоякісним звуком завдяки з'єднанню телевізора з відповідним обладнанням.

HDMI-сумісне обладнання*(1) з виходом HDMI або DVI, наприклад приставку або DVD-програвач, можна під'єднувати до гнізда HDMI за допомогою HDMI-сумісного кабелю (повністю екранованого).

• HDMI – це перший повністю цифровий аудіо/відео інтерфейс побутової електроніки, який підтримує стандарт передачі нестиснених сигналів.
• Якщо зовнішній пристрій має тільки вихід DVI, Ви можете підключити його до гнізда HDMI1 за допомогою узгоджувального кабелю DVI - HDMI*(2).
• При використанні узгоджувального кабелю DVI – HDMI підключайте аудіокабель до аудіовходу.
  ● Налаштувати параметри аудіо можна в меню „Вход HDMI1”. (стор. 11)
• Допустимі частоти дискретизації аудіосигналів (2ch L.PCM): 48 кГц, 44.1 кГц, 32 кГц

(*1): На HDMI-сумісному обладнанні присутній логотип HDMI. (*2): Замовляйте в місцевій крамниці цифрових виробів.

Примітка

• Гнізда HDMI2 використовуються тільки для цифрового сигналу.
  ● Використання з комп'ютером не передбачене.
• Для відображення на екрані сигнали 720р/1080і будуть переформатовані.
• Якщо на підключеному обладнанні є функція настроювання формату зображення, встановіть формат „16:9”.
  ● Тип цих з'єднувачів HDMI - „type A”.
• Обладнання, що не має цифрових виходів, можна підключати до входів „Component“, „S-VIDEO“ або „Video“ для прийому аналогового сигналу.
• Вхід HDMI можна використовувати тільки для наступних сигналів зображення: 480і, 480р, 576і, 576р, 720р та 1080і. Вибирайте відповідне значення на цифровому обладнанні.
• Докладну інформацію про допустимі сигнали HDMI див. на стор. 26.

VIERA Link

Під'єднання деяких виробів Panasonic через інтерфейс HDMI дозволяє насолоджуватись функціями простого відтворення та домашнього кінотеатру.

Налаштуйте обладнання, щоб вможливити цю функцію. Читайте інструкцію до відповідного пристрою.
● Ця функція може працювати неналежним чином залежно від стану обладнання.
- Після початку відтворення зображення або звук можуть не з'являтись перші декілька секунд.
- Після зміни режиму вхідного сигналу зображення або звук можуть не з'являтись перші декілька секунд.
- Під час регулювання гучності обладнання відображатиметься функція регулювання гучності.
- Просте відтворення також можна запускати за допомогою пульта ДК від підсилювача. Читайте інструкцію до підсилювача.

Технічна

інформація

Інформація про гнізда Scart, S-video та Вхід HDMI

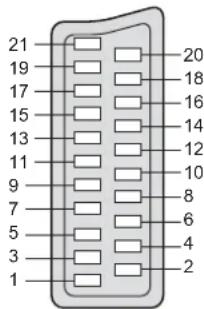

■Scart-гніздо AV1

(RGB, VIDEO, Q-Link)

Відповідні вхідні сигнали для AV1 включають RGB (червоний / зелений / синій).

Заземлення гнізда Вихід CVBS (відео)

Заземлення CVBS Червоний вхід

Заземлення червоного Заземлення статусу RGB

Заземлення зеленого Синій вхід

Заземлення синього Аудіо вихід (L)

Аудіо вихід (R)

21 19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Вхід CVBS (відео)

Заземлення статусу RGB

Статус RGB

Заземлення

--

Дані Q-Link

Статус CVBS

Аудіо вхід (L)

Заземлення аудіо

Аудіо вхід (R)

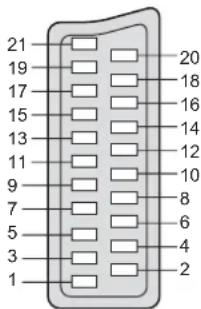

■ Scart-гніздо AV2

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2 - контакти 15 та 20 залежать від перемикача AV2 S-VHS / VIDEO.

Відповідні вхідні сигнали для AV2 включають RGB (червоний / зелений / синій)

Заземлення гнізда Вихід CVBS (відео) Заземлення CVBS Червоний вхід, S.C. - вхід Заземлення червоного Заземлення статусу RGB Заземлення зеленого Синій вхід Заземлення синього Аудію вихід (L) Аудію вихід (R)

21 19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Вхід CVBS (відео)

Заземлення статує

Статус RGB

Заземлення

--

Дані Q-Link

Статус CVBS

Аудіо вхід (L)

Заземлення аудіо

Аудіо вхід (R)

■AV3 4-х контактне гніздо S-VIDEO

Вхід кольору Вхід яскравості Заземлення кольору Заземлення яскравості

■ Гніздо HDMI

Визначення „гарячого підключення Hot Plug Заземлення DDC/CEC SCL CEC

Екран TMDS Clock TMDS Data0- TMDS Data0+

Екран TMDS Data1 TMDS Data2- TMDS Data2+

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Напруга +5В

Адаптер синхронної передачі даних SDA

Вільний (в кабелі, але нормально замкнений в пристрої)

TMDS Clock-

TMDS Clock+

Екран TMDS Data0

TMDS Data1-

TMDS Data1+

Екран TMDS Data2

Вхідний сигнал, який можна відобразити

позначка *: Відповідний вхідний сигнал для компонентного (Y, PB, PR), та HDMI

Найменування сигналу	Частота горизонтальної розгортки (кГц)	Частота вертикальної розгортки (Гц)	Component HDMI
525 (480) / 60i 15,73 59,94			*	*
525 (480) / 60p 31,47 59,94			*	*
625 (576) / 50i 15,63 50,00			*	*
625 (576) / 50p 31,25 50,00			*	*
750 (720) / 60p 45,00 60,00			*	*
750 (720) / 50p 37,50 50,00			*	*
1 125 (1 080) / 60i 33,75 60,00			*	*
1 125 (1 080) / 50i 28,13 50,00			*	*

Примітка

● Сигнали, що не відповідають наведеним вище специфікаціям, можуть не відображатись належним чином.
- Зазначені сигнали переформатуються для оптимального відображення на екрані.

Питання та відповіді

Перш ніж замовляти обслуговування або технічну підтримку, спробуйте вирішити проблему самотужки за допомогою цих простих вказівок.

Якщо проблему не вдається усунути, зв'яжіться, будь ласка, з місцевим представником компанії Panasonic або зверніться по допомогу до Центру обслуговування клієнтів Panasonic.

Білі крапки або зображення, що двоїться (шум)

● Перевірте положення, напрямок та з'єднання антени.

Функція Прямий запис телевізійних програм / Q-link не дійсна.

Зконтролюйте кабель SCART та його підключення. Установить також „Выход AV1/AV2“ в меню установок.(стор. 16).

На екрані можуть спостерігатися червоні крапки, сині крапки, зелені крапки і чорні крапки

Це є характеристикою панелей з рідкокристалічним дисплеєм. Це не є несправністю і не підлягає сервісному обслуговуванню. Рідкокристалічна панель виготовляється за допомогою високопрецизійної технології, дозволяючи Вам чітко бачити дрі деталі зображення. Іноді на екрані може з'явитися кілька неактивних елементів зображення у виді фіксованих крапок синій, зелений, червоний або чорний кольори. Будь ласка, майте на увазі, що це не впливає на ефективністы роботи Вашого рідкокристалічного дисплею.

Якщо натиснете пальцем на панель, вона легко прогнеться. Можете чути легке потріскування.

Навколо панелі повинно бути досить місця, щоб запобігти її пошкодженню. Якщо натиснете пальцем на панель вона легко прогнеться та можете чути легке потріскування. Це не являється поломкою приладу.

Illustration of a television set connected to a CD and antenna via cable (no text or symbols)

Front view of a Panasonic TV remote control with standard buttons and dials (no readable text or symbols beyond branding)

Зображення з обладнання виглядає незвично при підключенні через HDMI

●Чи правильно підключений кабель HDMI? (стор. 22)
Вимкніть телевізор та обладнання та знову ввімкніть їх.
●Перевірте вхідний сигнал з обладнання: (стор. 20)
Використовуйте обладнання, сумісне зі стандартами EIA/CEA-861/861B.

Пульт ДК не працює.

• Чи правильно вставлені батареї? (стор. 6)
• Чи увімкнений телевізор за допомогою вимикача?

Питання

ta

відповід

Проблема Дії

Екрах Эвук !!!НДМІ

Хаотичне зображення, перешкоди

Зображення не з'являється

Розпливчасте або викривлене зображення (немає звуку або низька гучність)

Немає ані зображення, ані звуку

Звук не чути.

Рівень звуку низький або звук викривляється

Звук незвичний

З'являється повідомлення про помилку

Функція „VIERA Link” не працює

Телевізор перемикається в „Режим очікування”

З'являється повідомлення про помилку

Встановіть значення „P-NR” в меню „Меню изображения” (для усунення перешкод). (стор. 14)

● Перевірте наявність поблизу електричних виробів (автомобілі, мотоцикли, лампи тощо).

- Можно, параметри „Цвет” або „Контраст“ в меню „Меню изображения“ встановлені у мінімальні значення? (стор. 14)

● Переналаштуйте канали. (стор. 16)

●Чи не переведено пристрій у режим „AV mode”?

●Чи вставлено вилку у розетку живлення?

●Чи увімкнено телевізор?

● Перевірте параметри меню „Меню изображения” (стор. 14) та гучність.

●Чи не активовано режим „Sound Mute“? (стор. 7)

- Можливо, рівень гучності встановлено на мінімум?

● Можно, погіршився прийом звукового сигналу.

Встановіть для параметра „Стереоприем” (стор. 14) в меню „Звуковое Меню” значення „Моно”.

- Встановіть параметри звуку на підключеному обладнанні у значення „2ch L.PCM”.

● Перевірте параметр „Вход HDMI1” в меню „Звуковое меню”. (стор. 14)

Якщо проблеми виникають з цифровим підключенням виконайте аналогове підключення. (стор. 25)

Зверніться до авторизованого сервісного центру.

- При увімкненому обладнанні знову ввімкніть телевізор

● Перемикніть функцію „VIERA Link” у значення „Выкл.”, а потім знову у „Вкл.”. (стор. 19)

● Активована функція автоматичного вимкнення.

- Телевізор переходить у „режим очікування” приблизно за 30 хвилин після завершення віщання.

Виконайте інструкції у повідомленні.

- Якщо проблема повторюється, зверніться до авторизованого сервісного центру.

Ліцензія

Інформація про торгові марки

• VGA є торговою маркою корпорації International Business Machines Corporation.
  Macintosh є зареєстрованою торговою маркою компанії Apple Computer, США.
  S-VGA є зареєстрованою торговою маркою асоціації Video Electronics Standard Association.

Навіть якщо про компанію чи торгову марку продукту відсутнє зауваження, чинність цих торгових марок цілком зберігається.

• HDMI, HDMI логотипи та High-Definition Multimedia Interface є торговими марками або зареєстрованими торговими – марками HDMI Licensing LLC.
  HDAVI Control™ є торговою маркою компанії Matsushita Electric Industrial Co., Ltd.

Технічні характеристики

			TX-R26LM70A TX-R32LM70A
Джерело живлення			AC 220-240 V, 50 Гц
Потужність	Нормальна експлуатація		92 Вт	121 Вт
	Режим очікування 1		Вт
Панельдисплея	Формат 16:9
	Розмір екрану по діагоналі		66 cm 80 cm
	Кількість пікселів		1 049 088 (1 366 (Ш) × 768 (В))
Потужність звуку			2 × 10 Вт RMS, 8 Ω
Навушники			Гніздо М3 (3,5 мм) × 1
Системи прийому / Назва полоси частот			PAL B, G, I, SECAM B, G SECAM L / L’VHF E2 - E12 VHF H1 - H2 (ITALY)VHF A - H (ITALY) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Відтворення стрічки NTSC з деяких відеомагнітофонів PALM.NTSC Відтворення з відеомагнітофонів M. NTSCNTSC (тільки вхід AV)Відтворення з відеомагнітофонів NTSC
Антена – задня			ДВЧ / УВЧ
Умови експлуатації			Температура: 5 °C – 35 °CВологість: 5% – 90% відносна вологість (без конденсації)
Кількість сторінок телетекст 500
Гнізда для з'єднання	AV1 (з'єднувач Scart)		21-контактне гніздо (вхід аудіо/відео, вихід аудіо/відео, вхід RGB, Q-Link)
	AV2 (з'єднувач Scart)		21-контактне гніздо (вхід аудіо/відео, вихід аудіо/відео, вхід RGB, вхід S-Video, Q-Link)
	AV3	VIDEO	RCA штиркового типу × 1 1,0 V[p-p] (75 Ом)
		S-VIDEO	MINI DIN 4-штирковий Y:1,0 V[p-p] (75 Ом) C:0,286 V[p-p] (75 Ом)
		AUDIO L - R	RCA штиркового типу × 2 0,5 V[rms]
	Інші	COMPONENT	У 1,0 V[p-p] (включаючи синхронізацію)РВ, PR ±0,35 V[rps]
		HDMI1/2	Гніздо ТИП А
		AUDIO L - R	RCA штиркового типу × 2 0,5 V[rms]
	Вихід	AUDIO L - R	RCA штиркового типу × 2 0,5 V[rms] (високого опору)
Розміри (Ш × В × Г)
	Включаючи підставку під телевізор		657 мм × 525 мм × 216 мм	791 мм × 615 мм × 248 мм
	Тільки телевізор		657 мм × 473 мм × 107 мм	791 мм × 563 мм × 107 мм
Вага			Нетто 12,5 кг	Нетто 16 кг

Примітка

- Дизайн та технічні характеристики можуть змінюватись без повідомлення. Зазначені маса та розміри приблизні.

ІНФОРМАЦІЯ П Р О СЕРТИФІКАЦІЮ ПРОДУКТУ

ТЕЛЕВІЗОР ЦВІТНОГО ЗОБРАЖЕННЯ 3 ЖК ЕКРАНОМ моделі TX-R26LM70A, TX-R32LM70A Panasonic СЕРТИФІКОВАНИЙ ОС "ЦИКЛОН-ТЕСТ",

Моделі TX-R26LM70A, TX-R32LM70A,Panasonic відповідають вимогамнормативних документів:	ГОСТ Р МЕК 60065-2002ГОСТ 22505-97, ГОСТ Р 51317.3.2-99ГОСТ Р 51515-99, ГОСТ Р 51317.3.3-99ГОСТ 18198-89 (Табл.1, поз.2, 19-21)
Термін служби:	7 (сім) років

Зверніться до сервісного центру для необхідних перевірок та технічного нагляду.

Зібрано в Чеській Республіці

Виробник:

Matsushita Electric Industrial Co., Ltd.

Мацусіта Електрік Індастріал Ко., Лтд.

Виготовлено за адресою:

"Panasonic AVC Networks Czech, S.R.O." U Panasoniciku 1, CZ-320 84 Plzen, Czech Republic Пльзень Чеська Республика

Наприклад:

XX7511234

Pure geometric lines forming an L-shape with no text, numbers, or symbols

Означає 10-денний період місяця:

1 — Перші 10 днів непарного місяця
2 — Другі 10 днів непарного місяця
3 — Треті 10 днів непарного місяця
4 — Перші 10 днів парного місяця
5 — Другі 10 днів парного місяця
6 — Треті 10 днів парного місяця

Означає конкретний місяць:

1 — Січень або Лютий
2 — Березень або Квітень
3 — Травень або червень
4 — Липень або серпень
5 — Вересень або жовтень
6 — Листопад або грудень

Означає рік (остання цифра)

Вищевказаний номер виробу означає, що апарат був виготовлений у вересені 2007 року.

Інформація щодо утилізації в країнах, які не входять в Європейський Союз

Даний символ дійсний тільки на території Європейського Союзу.

При потребі утилізації даного виробу зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

Реєстрація покупця

Номер моделі та реєстраційний номер цього приладу можна знайти на його задній панелі. Ви повинні занотувати реєстраційний номер в наданому нижче полі і зберігати цю книгу, а також Ваш чек на придбання, для ідентифікації в нещасному випадку чи при пограбуванні, а також для гарантійних цілей.

Номер моделі Реєстраційний номер
