BEDIENUNGSANLEITUNG Viera TX-R37LZ70 PANASONIC

Panasonic®

Инструкция по эксплуатации

LCD-телевизор

Модель No TX-R37LZ70

VIERA

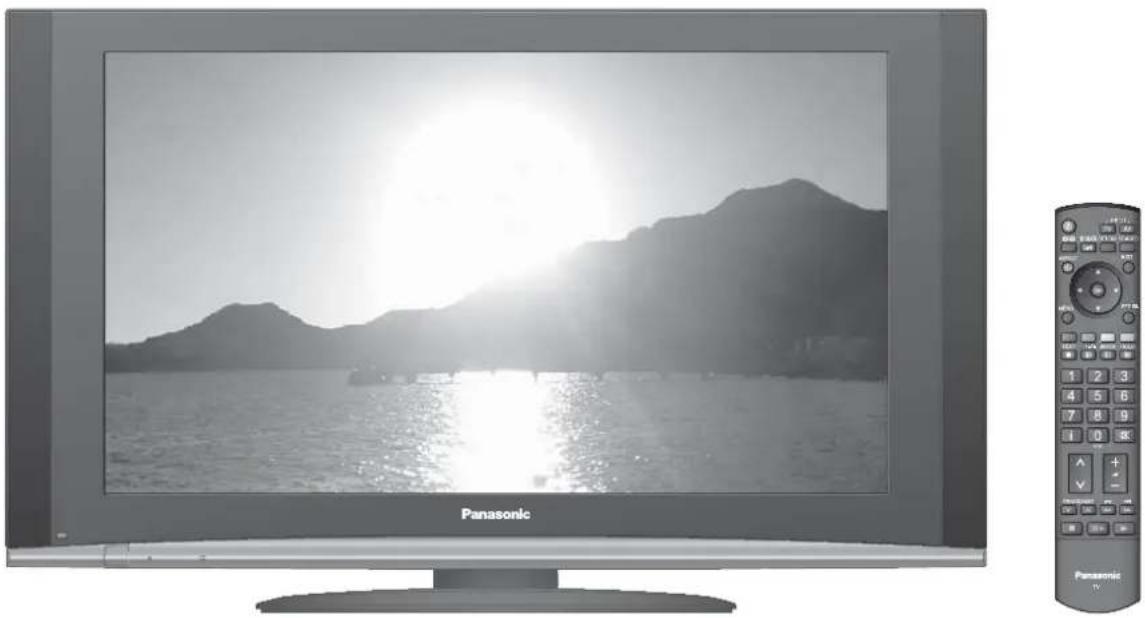

Panasonic TV displaying a scenic sunset over water with mountains in the background, next to a remote control (no readable text or symbols)

ME67

VIERA

Link

Русский

Перед эксплуатацией Вашего телевизора, пожалуйста, прочитайте эту инструкцию и сохраните

ее для дальнейших справок.

Изображения, приведенные в этом руководстве, используются только для пояснительных целей.

TQB0E0502L

Превратите Вашу собственную гостиную в кинотеатр!

Наслаждайтесь изумительно высоким уровн

Illustration of a home TV setup with speakers, a monitor, and a bed (no text or symbols)

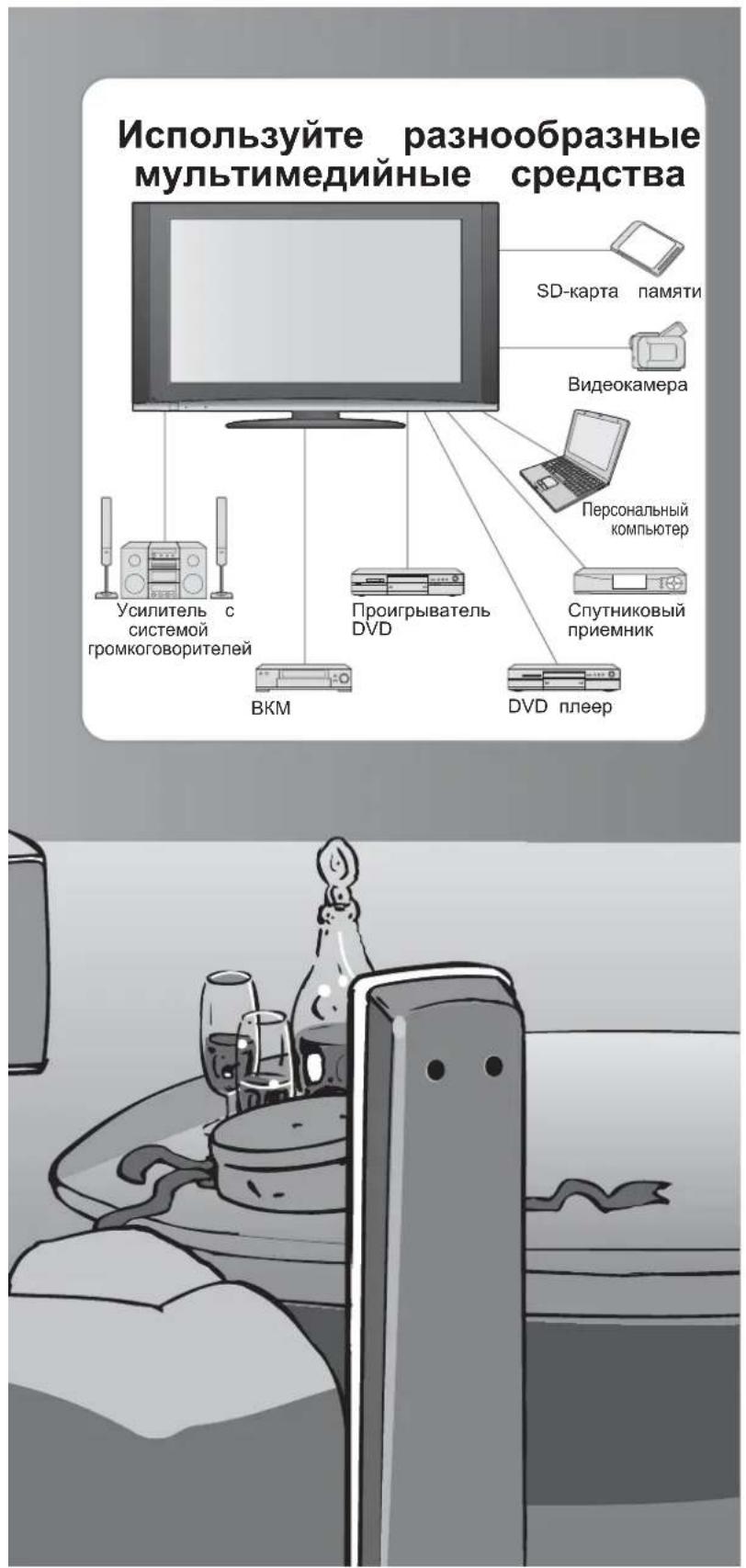

мультимедийных средств

Используйте разнообразные мультимедийные средства SD-карта памяти Видеокамера Усилитель с системой громкоговорителей ВКМ Проигрыватель DVD Персональный компьютер Спутниковый приемник DVD плеер

Содержание

Обязательно прочитайте

● Меры предосторожности 4
(Предупреждение / Предостережение)
Примечания 5
● Уход 5

Руководство по быстрой подготовке к эксплуатации

●Принадлежности / Дополнительные принадлежности 6
●Идентификация органов управления 7
●Основные подсоединения… 8
●Автоматическая установка·10

Наслаждайтесь Вашим телевизором!

Основные функции

● Просмотр телевизора…… 12
● Просмотр видео и дисков DVD……14

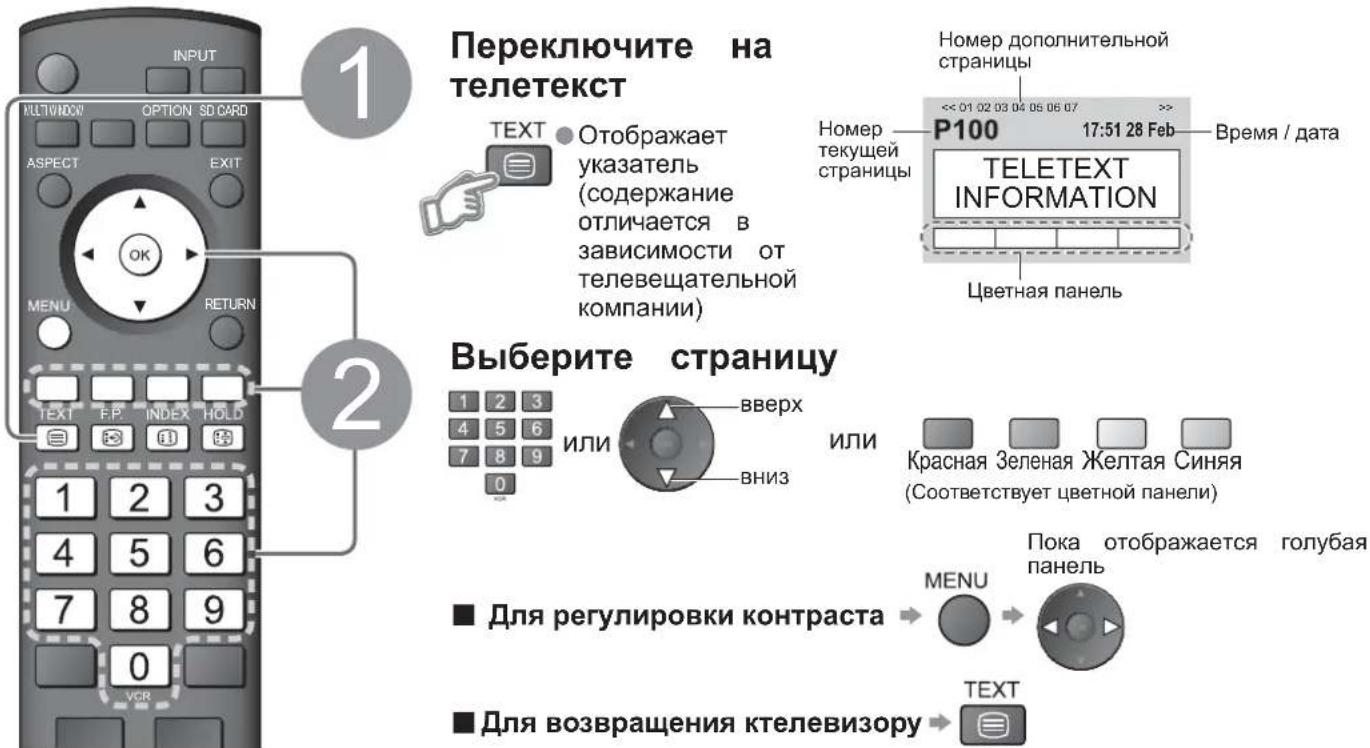

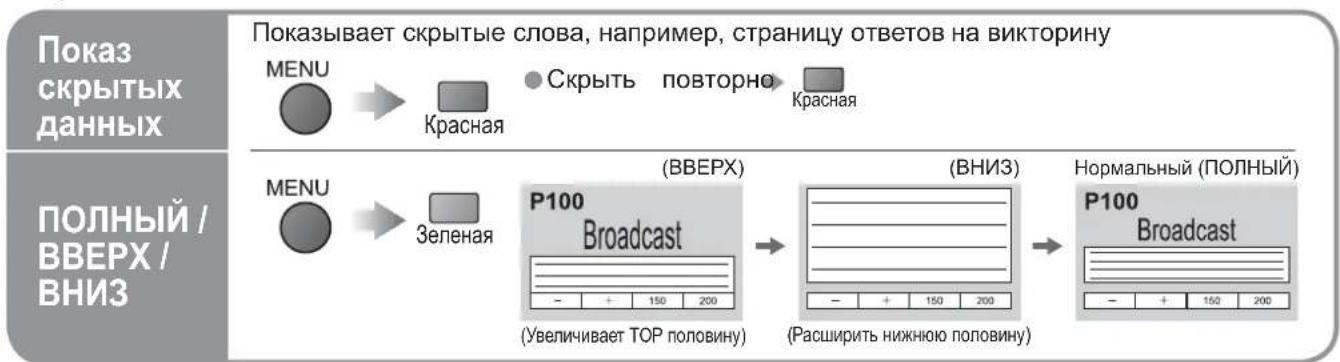

Просмотр телетекста 16

Дополнительные функции

Как использовать функции меню …… (изображение, качество звука и т.п.)

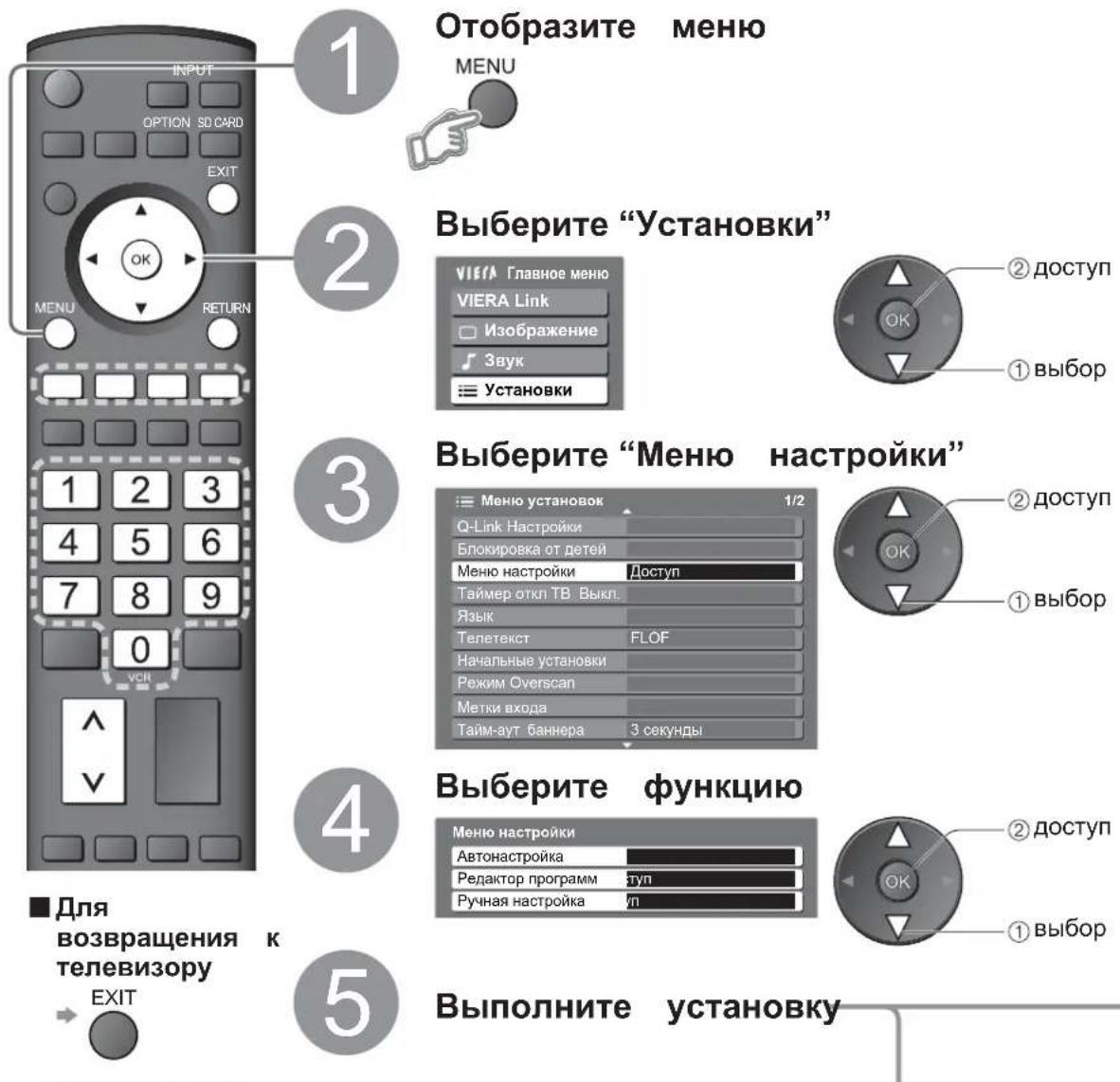

● Редактирование и установка каналов 22

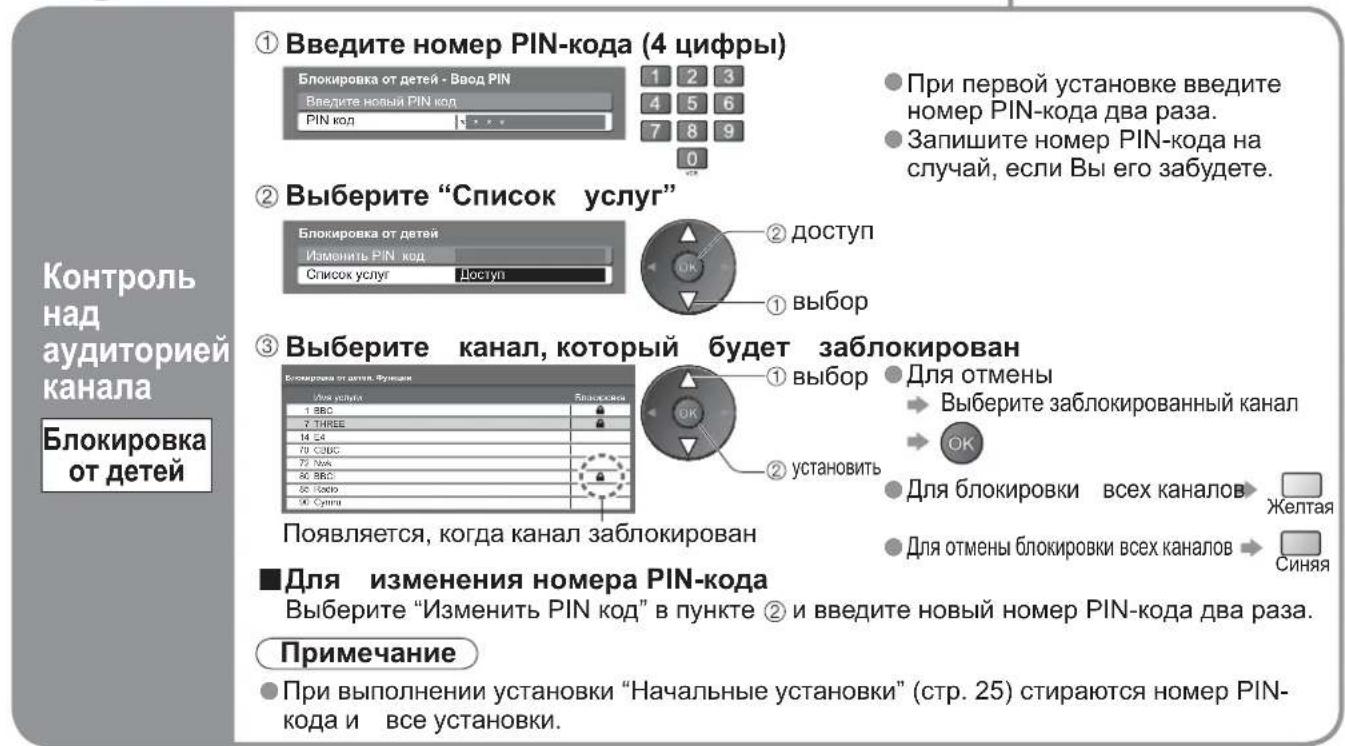

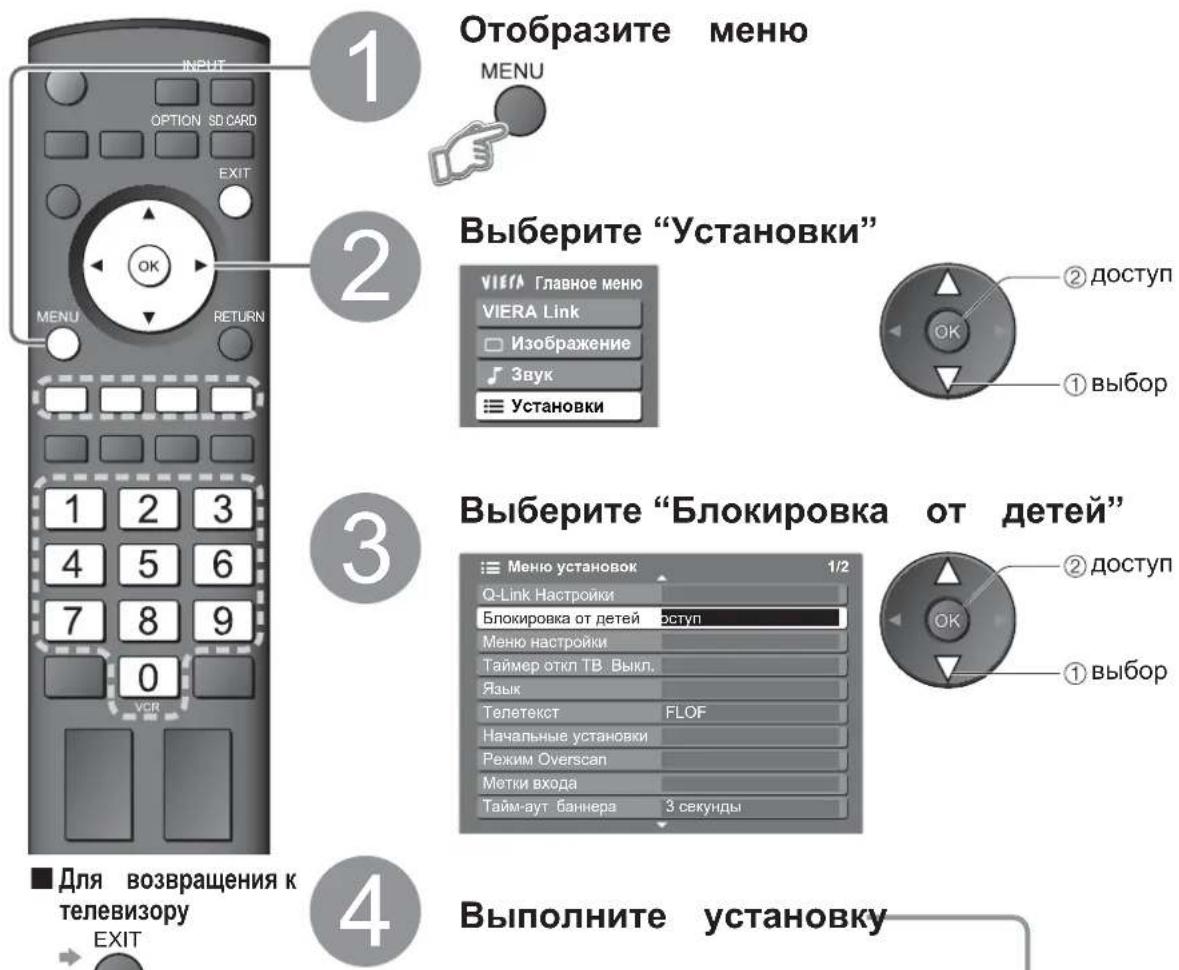

● Контроль над аудиторией канала ……

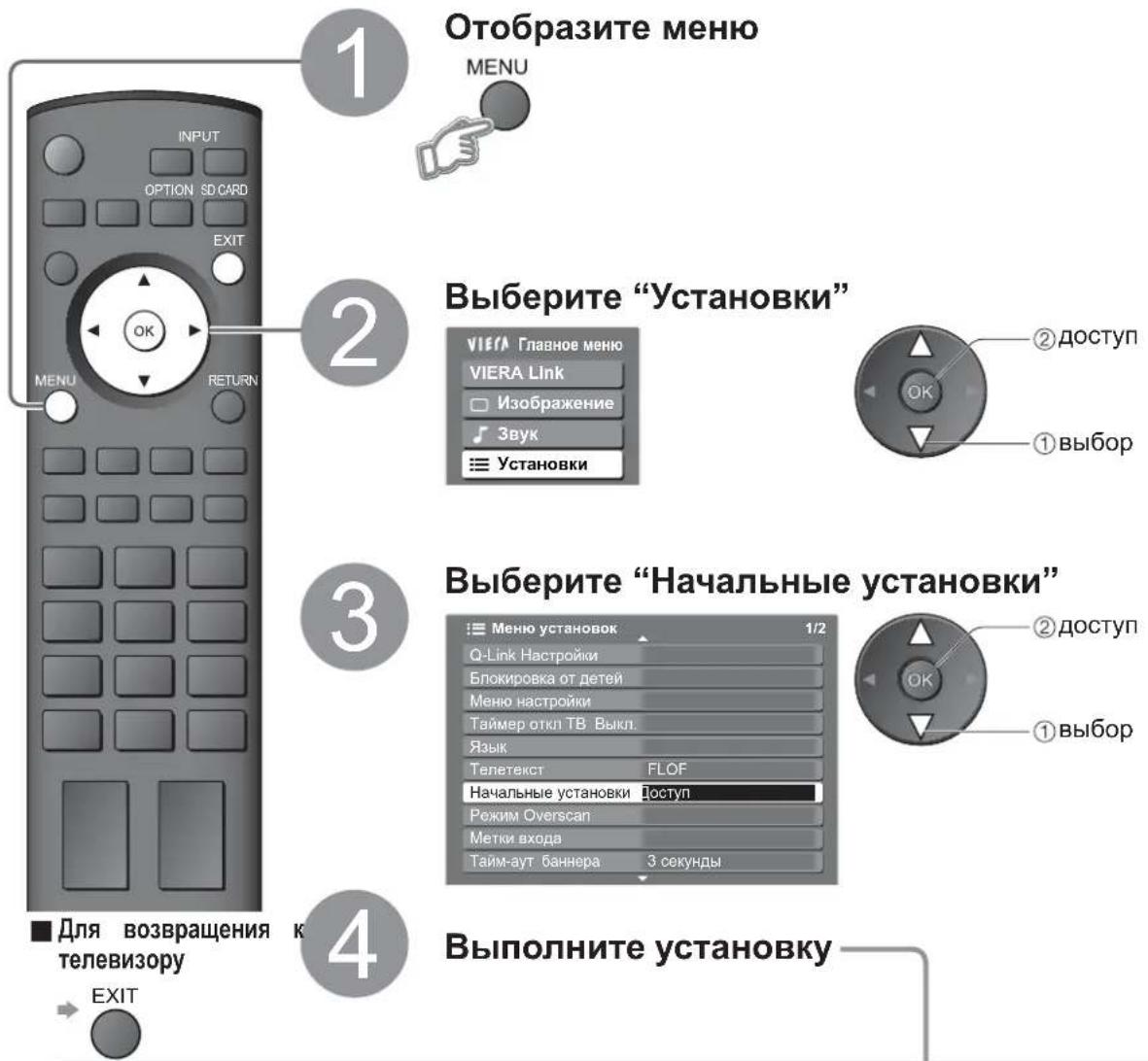

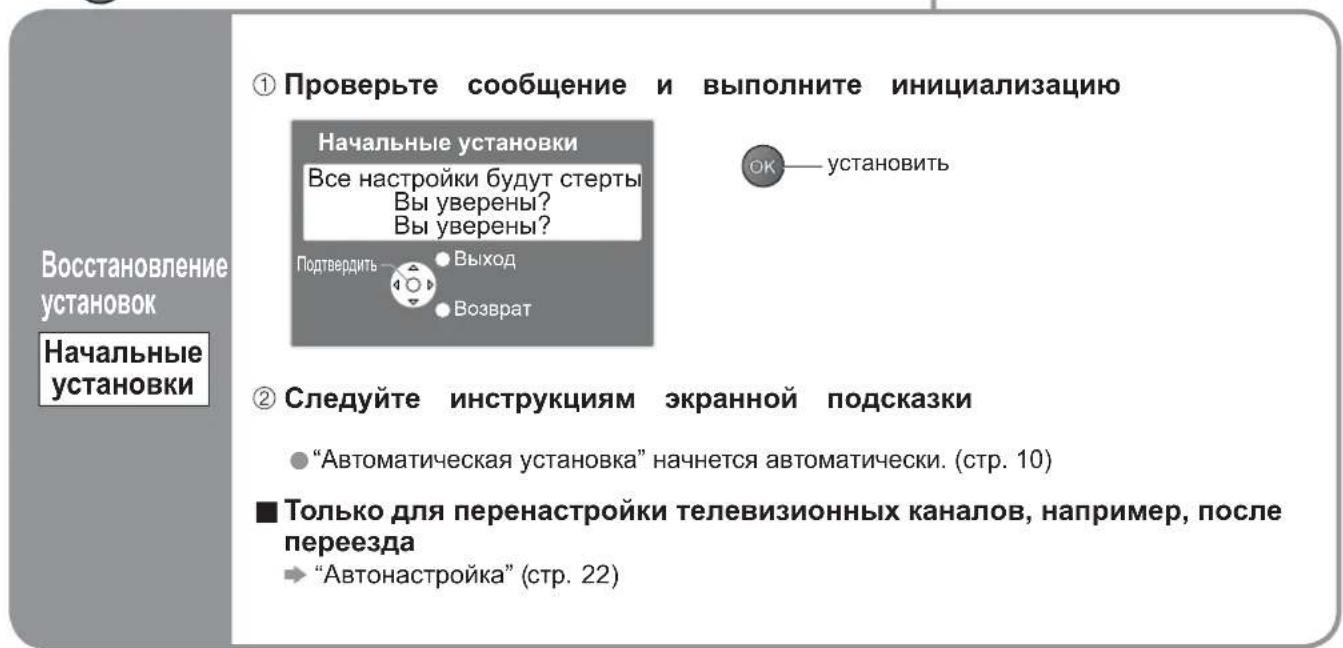

Восстановление установок 25
● Metки входа 26

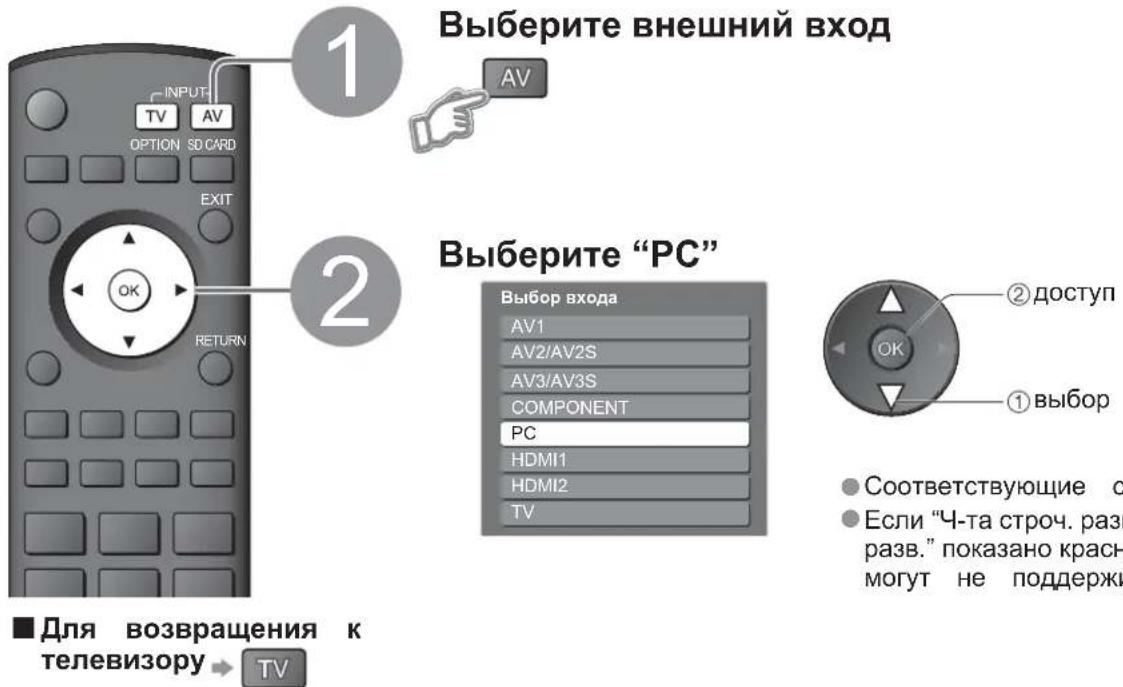

Отображение экрана ПК на телевизор

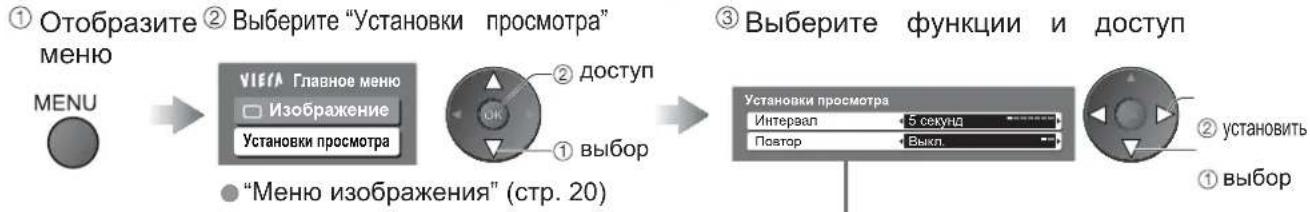

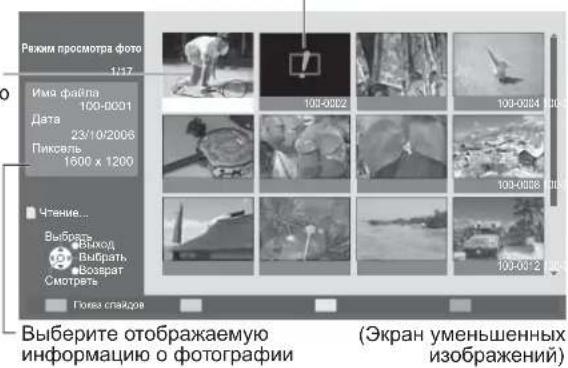

Просмотр с карты (фотографии)……28
Функции Q-Link 30

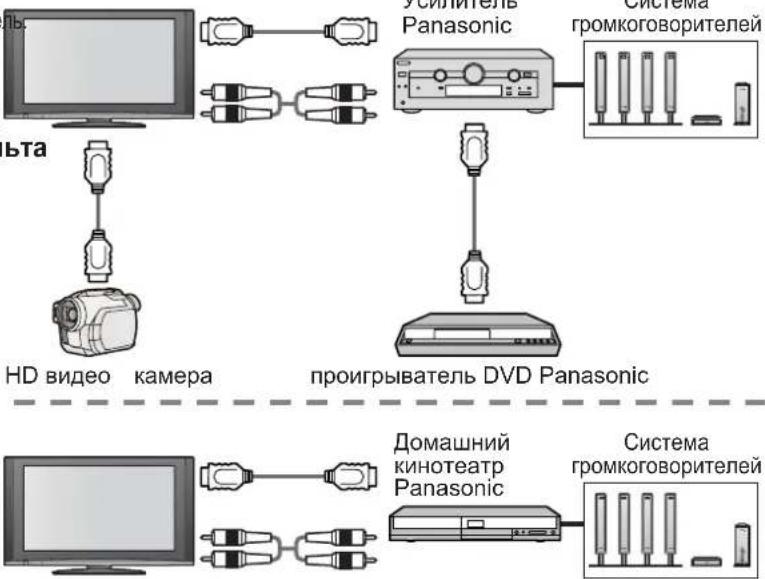

Функции HDMI 31 (Разъем HDMI / VIERA Link)

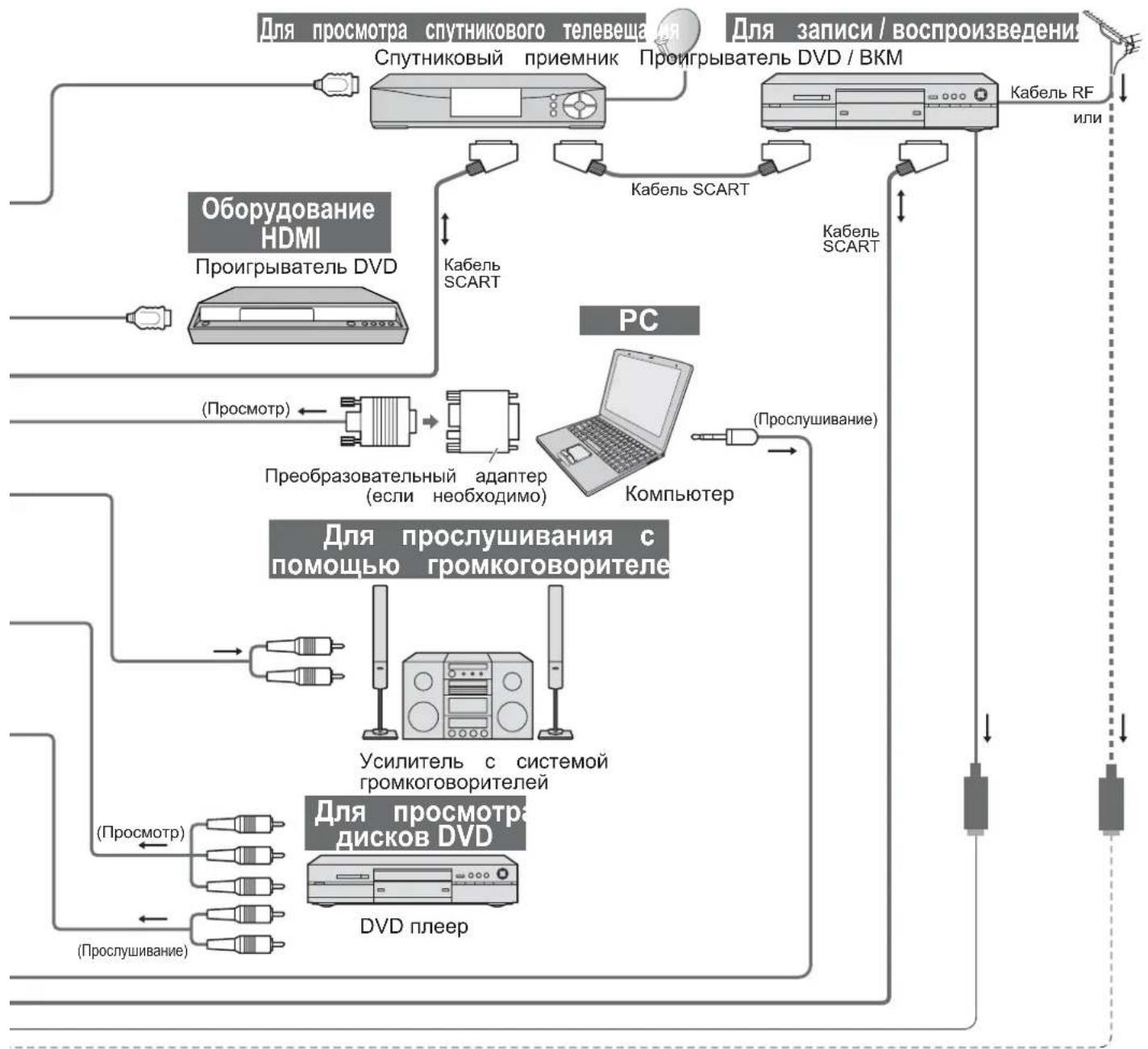

Внешнее оборудование 34

Часто задаваемые

вопросы и пр.

●Техническая информация 36
●Часто задаваемые вопросы 4
● Лицензии 42
● Технические характеристики 43

Предупреждение

Обращение со штепсельной вилкой и шнуром питания

• Полностью вставляйте штепсельную вилку в сетевую розетку. (Если штепсельная вилка вставлена неплотно, то может выделяться тепло и возникнуть пожар.)
  Обеспечьте лёгкий доступ к розетке для шнура питания.
• Не трогайте штепсельную вилку мокрыми руками. (Это может вызвать поражение электрическим током.)
• Не повреждайте шнур питания. (Поврежденный шнур питания может вызвать пожар или поражение электрическим током.)
• Не перемещайте телевизор со шнуром питания, подсоединенным к сетевой розетке.
• Не помещайте тяжелые предметы на шнур питания и не располагайте шнур питания около горячих предметов.
• Не перекручивайте шнур питания, не сгибайте его сильно и не растягивайте.
• Не тяните за шнур питания. Удерживайте за корпус штепсельной вилки при отсоединении шнура питания.
• Не используйте поврежденный шнур питания или сетевую розетку.

Если Вы замети

какую-нибудь

ненормальность,

немедленно отсоедините

штепсельную вилку!

Переменный

ток 220-240 В

50 / 60 Гц

Front view of a flat-screen computer monitor (no visible text or symbols)

Не удаляйте крышки НИКОГДА не модифицируйте аппарат самостоятельно

(Детали под высоким напряжением могут серьезное поражение электрическим током.)

● Проверяйте, регулируйте или ремонтируйте аппарат у Вашего дилера Panasonic.

Держите жидкости подальше от телевизора

- Во избежание повреждений, которые могут привести к пожару или поражению электрическим током, не подвергайте этот аппарат воздействию брызг или капель.

- Не размещайте над телевизором емкости с (цветочные вазы, чашки, косметику и т.д.). (Это касается также полок над телевизором и т.п.)

Не подвергайте воздействию прямых солнечных лучей и других источников тепла

- Избегайте подвергать телевизор воздействию прямых солнечных лучей и других источников тепла. Чтобы предотвратить возникновение пожара, никогда не помещайте никакие типы свечей открытое пламя сверху или около телевизра.

Не помещайте посторонние предметы внутрь аппарата

- Не позволяйте металлическим или легковоспламеняющимся предметам попадать внутрь аппарата через вентиляционные отверстия (это может привести к пожару или поражению электрическим током).

Не размещайте телевизор на наклонных или неустойчивых поверхностях

● Телевизор может упасть или опрокинуться.

Используйте только предназначенные подставки / установочное оборудование

Использование непредназначенных подставок или других приспособлений может вызвать колебания аппарата, что может привести к травме. Обязательно обращайтесь к местному дилеру Panasonic для выполнения установки.

- Используйте дополнительные подставки / крепления (стр. 6).

Не позволяйте детям брать карту SD

● Поскольку SD-карта имеет малые размеры, карта SD может быть проглочена маленькими детьми. Пожалуйста, удалите карту SD немедленно после использования.

Примечания

Предостережение

■Во время чистки телевизора отсоедините штепсельнуювилку

(Чистка аппарата под напряжением может вызвать поражение электрическим током.)

■ Если телевизор не будет использоваться в течение длительного времени, отсоедините штепсельную вилку

- Этот телевизор все еще будет потреблять некоторое количество электроэнергии даже в выключенном состоянии до тех пор, пока штепсельная вилка подсоединена к действующей сетевой розетке.

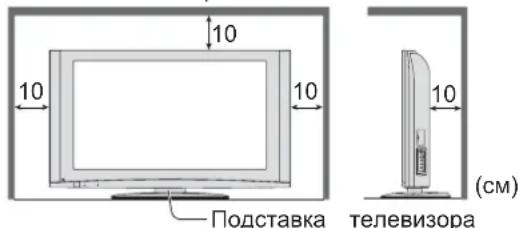

■Обеспечьте достаточное пространство вокруг аппарата для рассеивания те

Минимальное расстояние

10 10 10 Подставка телевизора (cm)

■Не блокируйте задние вентиляционные отверстия

- Блокирование вентиляционных отверстий занавесками и т.п. может вызвать перегрев, пожар или поражение электрическим токо

Уход

Сначала отсоедините штепсельную вилку от сетевой розетки.

Дисплейная панель

Регулярный уход: Осторожно вытрите грязь с поверхности, используя мягкую ткань.

Сильное загрязнение: Осторожно вытрите грязь с поверхности, используя мягкую ткань, смоченную чистой водой или раствором, содержащим нейтральное моющее средство, разбавленное 100 частями воды. Затем равномерно вытрите поверхность, пока она не станет сухой, используя мягкую ткань.

Предостережение

● Поверхность дисплейной панели обработана специальным образом и может быть
Не скребите и не царапайте поверхность Вашими ногтями или другими твердыми предметами.
- Проявляйте осторожность, чтобы не подвергать поверхность воздействию репеллента, растворителя, разбавителя или других летучих веществ (это может испортить поверхность).

Корпус

Регулярный уход: Протирайте поверхность, используя мягкую сухую ткань.

Сильное загрязнение: Смочите мягкую ткань чистой водой или водой, содержащей небольшое количество нейтрального моющего средства. Затем отожмите ткань и протрите ей поверхность начисто. Наконец протрите поверхность начисто мягкой сухой тканью.

Предостережение

● Проявляйте осторожность, чтобы не подвергать поверхность телевизора воздействию моющих средств. (Жидкость внутри телевизора может привести к повреждению аппарата.)
● Проявляйте осторожность, чтобы не подвергать поверхности воздействию репеллента, растворителя, разбавителя или других летучих веществ (это может испортить поверхность, так как отойдет покрытие).
- Не позволяйте корпусу контактировать с резиной или поливинилхлоридом в течение длительного времени.

Штепсельная вилка

Регулярно протирайте штепсельную вилку сухой мягкой тканью. (Влага и пыль могут привести к пожару или поражению электрическим током.)

Принадлежности /

Дополнительные принадлежности

Стандартные принадлежности Проверьте, что у Вас имеются показанные принадлежности и предметы

□ Пульт

дистанционного управления

N2QAYB000182

□ Батарейки для дистанционного управления (2) ● R6 (UM3)

пульта

□Инструкция по эксплуатации

□Инструкция по эксплуатации

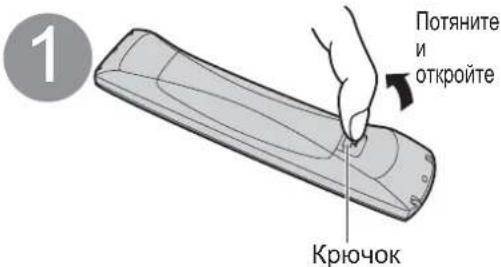

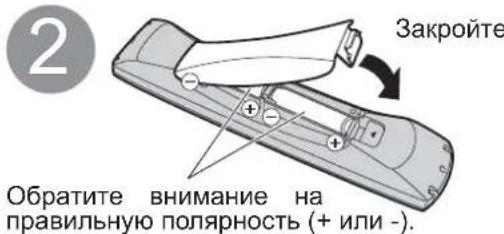

Установка батареек пульта дистанционного управления

1 Потяните и откройте Крючок

2 Закройте Обратите внимание на правильную полярность (+ или -).

Предостережение

Неправильная установка может вызвать утечку электролита из батареек и коррози что может привести к повреждению пульта дистанционного управления.
● Не используйте вместе старые и новые батарейки.
● Не используйте вместе батарейки разных типов (например, щелочные и марганцевые батарейки).
● Не используйте перезаряжаемые (Ni-Cd) батарейки.
●Не сжигайте и не разрушайте батарейки.

Дополнительные принадлежности

Настенный кронштейн

• TY-WK32LR2W

ПРЕДУПРЕЖДЕНИЕ!

• Использование кронштейна, отличного от кронштейна Panasonic, или попытка самостоятельно установить аппарат приведет к риску для покупателя. Любые повреждения, возникшие в результате отсутствия профессиональной установки нашего аппарата, приведут к аннулированию гарантии.
• Для проведения установки всегда обращайтесь к квалифицированному специалисту. Неправильный монтаж может привести к опрокидыванию оборудования, что может привести к травме и повреждению изделия.
• Не устанавливайте аппарат непосредственно под светильниками света (например, под прожекторами, фарами или галогенными лампами) которые обычно выделяют много тепла. Такие действия могут деформации или повреждению пластмассовых деталей корпуса.

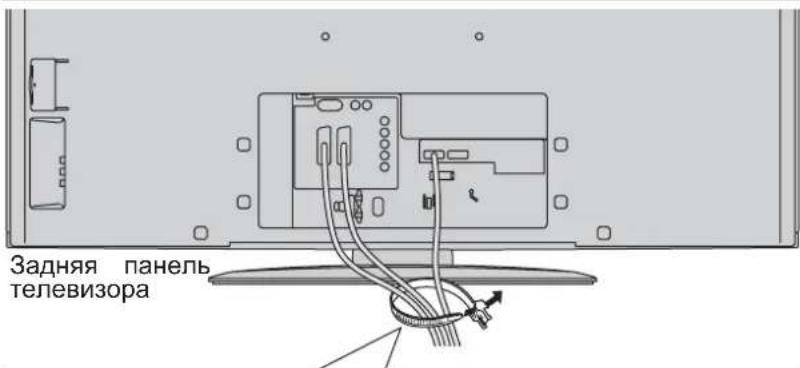

Использование зажим

Задняя панель телевизора

Чтобы затянуть:

Чтобы ослабить: ① Нажмите на защелку ②

He связывайте вместе кабель RF и шнур питания (может привести к искажению изображения).

Закрепите кабели с помощью зажимов, как это необходимо.
- При использовании дополнительных принадлежностей следуйте указаниям руководства по установке дополнительного оборудования, чтобы закрепить кабели.

Обратитесь, пожалуйста, к Вашему ближайшему дилеру Panasonic, чтобы приобрести рекомендованный кронштейн для крепления на стену. За дополнительной информацией обращайтесь, пожалуйста, к инструкции по установке кронштейна для крепления на стену.

■Как удалить подставку телевизора

Удалите четыре винта.

Illustration of a flat-screen TV with two speakers and a central circuit board (no text or symbols)

привести Задняя панель телевизора

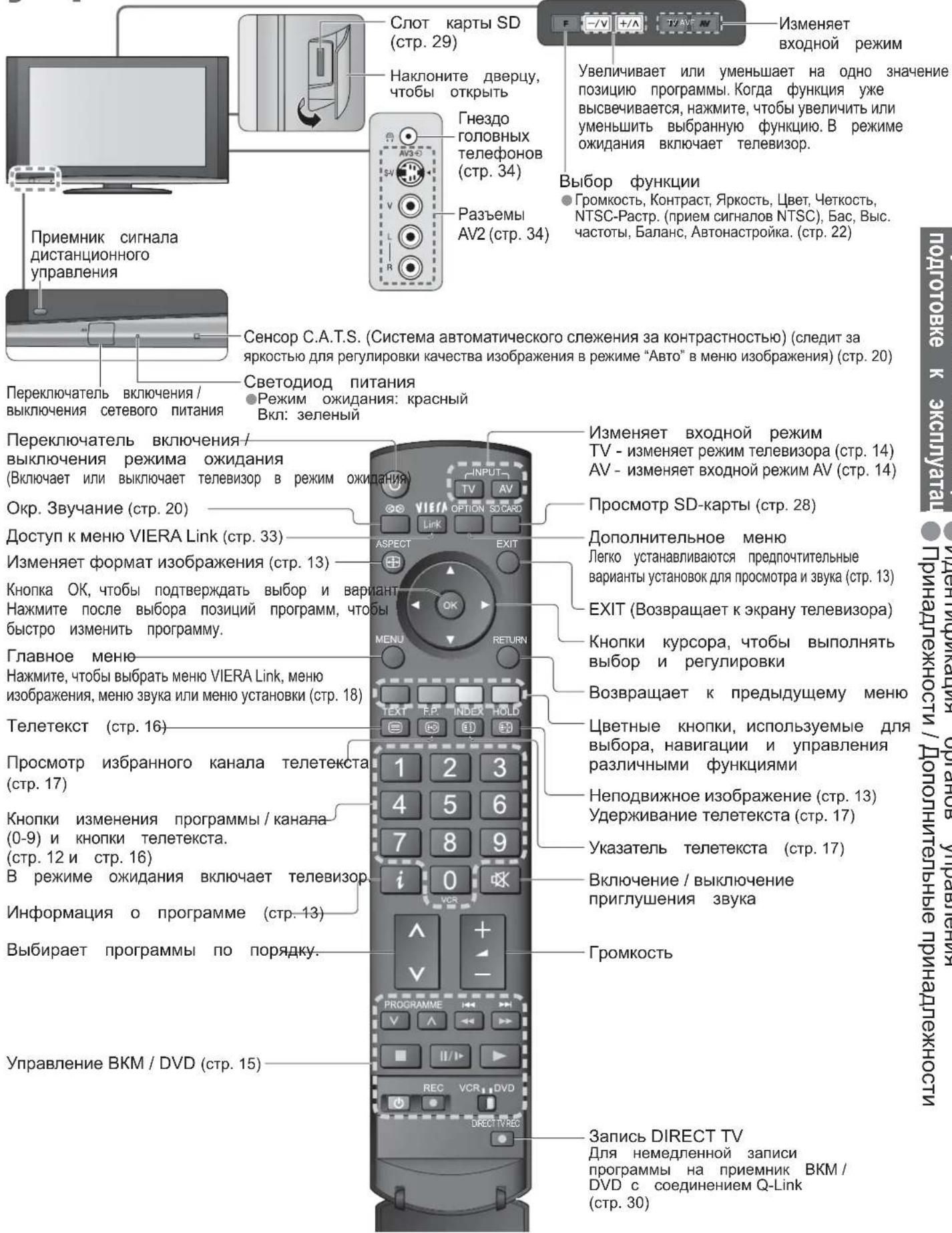

Идентификация органов управления

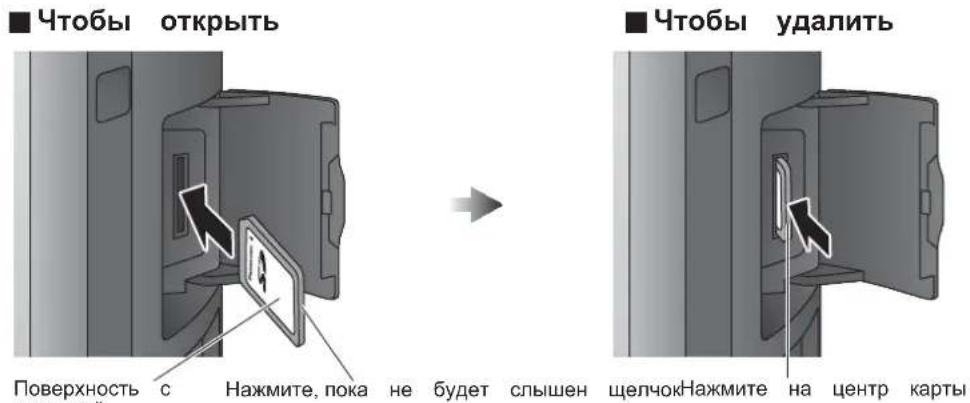

Слот карты SD (стр. 29) Наклоните дверцу, чтобы открыть Гнездо головных телефонов (стр. 34) Разъемы AV2 (стр. 34) Изменяет входной режим Увеличивает или уменьшает на одно значение позицию программы. Когда функция уже высвечивается, нажмите, чтобы увеличить или уменьшить выбранную функцию. В режиме ожидания включает телевизор. Выбор функции ● Громкость, Контраст, Яркость, Цвет, Четкость, NTSC-Растр. (прием сигналов NTSC), Бас, Выс. частоты, Баланс, Автонастройка. (стр. 22) Сенсор С.А.Т.С. (Система автоматического слежения за контрастностью) (следит за яркостью для регулировки качества изображения в режиме "Авто" в меню изображения) (стр. 20) Светодиод питания ● Режим ожидания: красный Вкл: зеленый Переключатель включения / выключения сетевого питания Переключатель включения / выключения режима ожидания (Включает или выключает телевизор в режим ожидания) Окр. Звучание (стр. 20) Доступ к меню VIERA Link (стр. 33) Изменяет формат изображения (стр. 13) Кнопка OK, чтобы подтверждать выбор и вариант Нажмите после выбора позиций программ, чтобы быстро изменить программу. Главное меню Нажмите, чтобы выбрать меню VIERA Link, меню изображения, меню звука или меню установки (стр. 18) Телетекст (стр. 16) Просмотр избранного канала телетекста (стр. 17) Кнопки изменения программы / канала (0-9) и кнопки телетекста. (стр. 12 и стр. 16) В режиме ожидания включает телевизор Информация о программе (стр. 13) Выбирает программы по порядку. Управление BKM / DVD (стр. 15) Изменяет входной режим TV - изменяет режим телевизора (стр. 14) AV - изменяет входной режим AV (стр. 14) Просмотр SD-карты (стр. 28) Дополнительное меню Легко устанавливаются предпочтительные варианты установок для просмотра и звука (стр. 13) EXIT (Возвращает к экрану телевизора) Кнопки курсора, чтобы выполнять выбор и регулировки Возвращает к предыдущему меню Цветные кнопки, используемые для выбора, навигации и управления различными функциями Неподвижное изображение (стр. 13) Удерживание телетекста (стр. 17) Указатель телетекста (стр. 17) Включение / выключение приглушения звука Громкость Запись DIRECT TV Для немедленной записи программы на приемник BKM / DVD с соединением Q-Link (стр. 30)

Основные

подсоединения

Изображенное внешнее оборудование и кабели не поставляются с этим телевизором. Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат отсоединен от сетевой розетки.

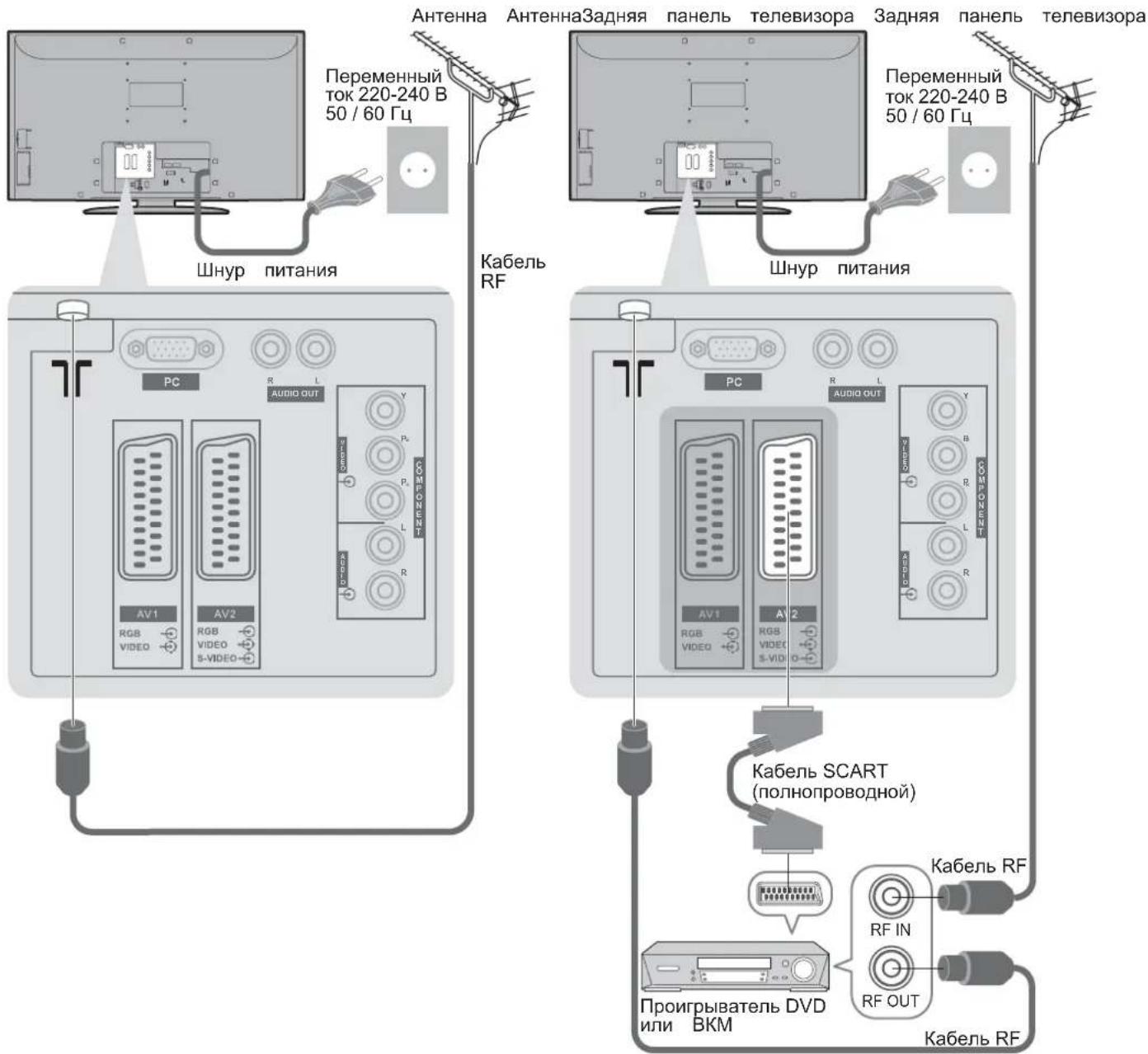

Пример 1

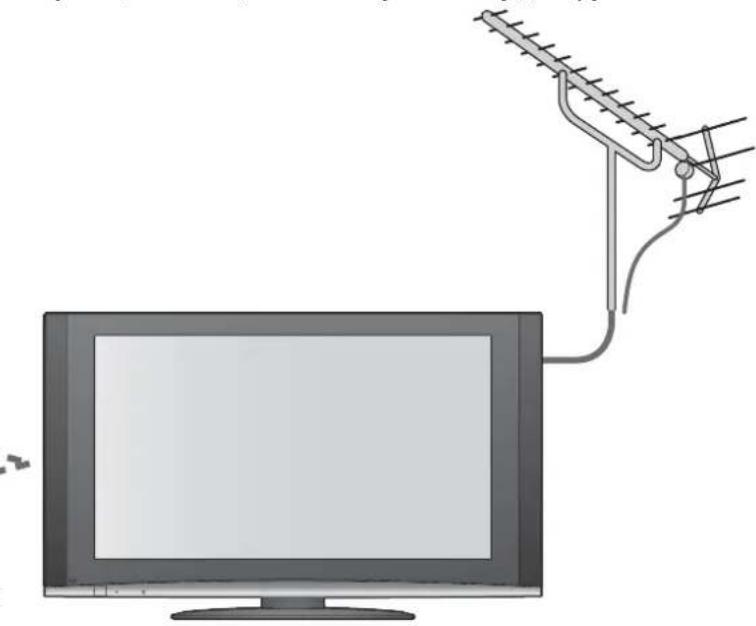

Подсоединение антенны

только телевизор

Пример 2

Подсоединение проигрывателя DVD / BKM

Телевизор, проигрыватель DVD или ВКМ

Переменный ток 220-240 В 50 / 60 Гц Шнур питания Кабель RF Переменный ток 220-240 В 50 / 60 Гц Шнур питания РС R L AUDIO OUT AV1 RGB VIDEO AV2 RGB VIDEO S-VIDEO Кабель SCART (полнопроводной) Кабель RF Proигрыватель DVD или BKM RF IN RF OUT Кабель RF

Примечание

● Подсоедините к AV1 / AV2 для проигрывателя DVD / BKM, поддерживающего Q-Link (стр. 30).

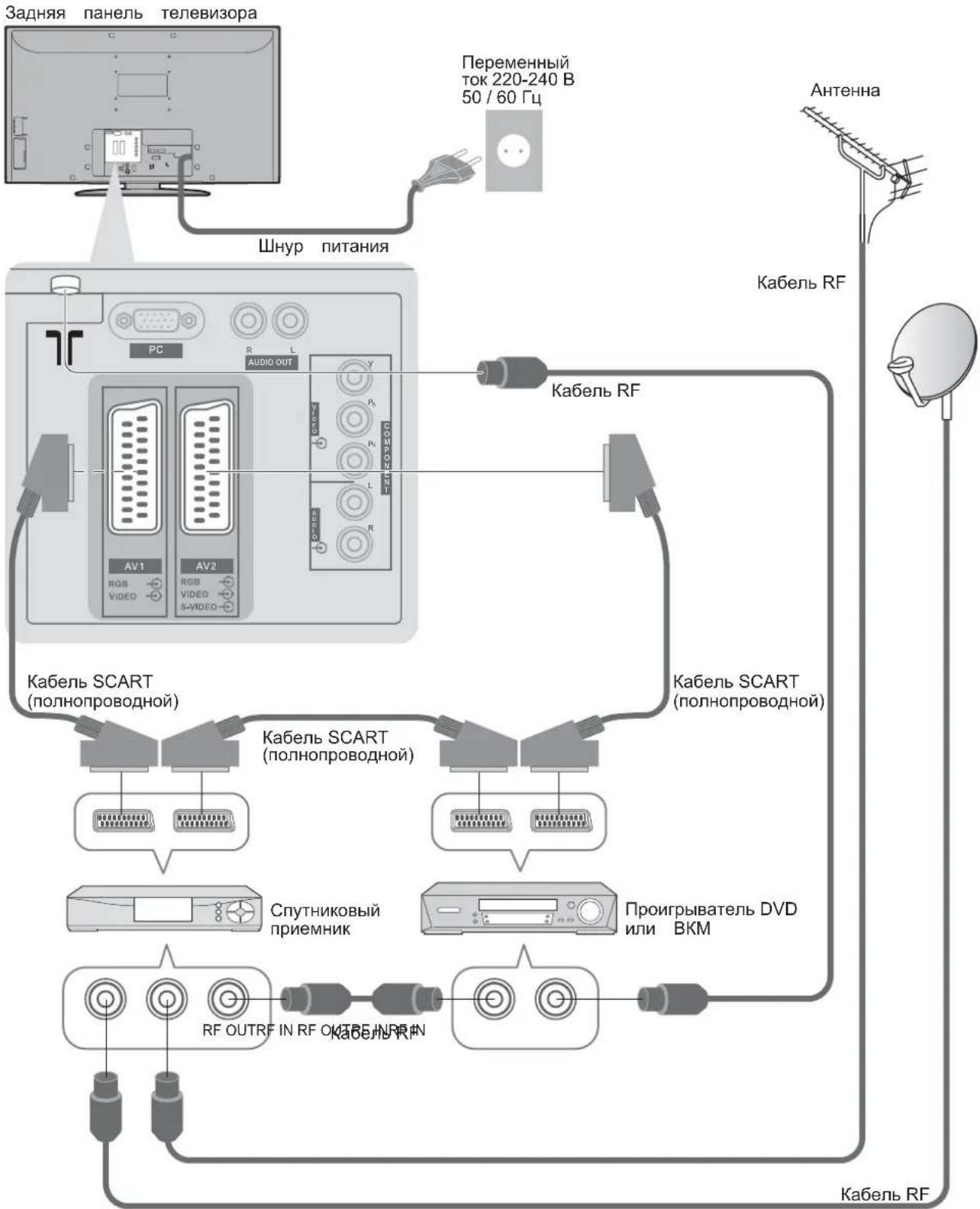

Пример 3
Подсоединение проигрывателя DVD / BKM и блока спутникового приемника
Телевизор, проигрыватель DVD / BKM и блок спутникового приемника


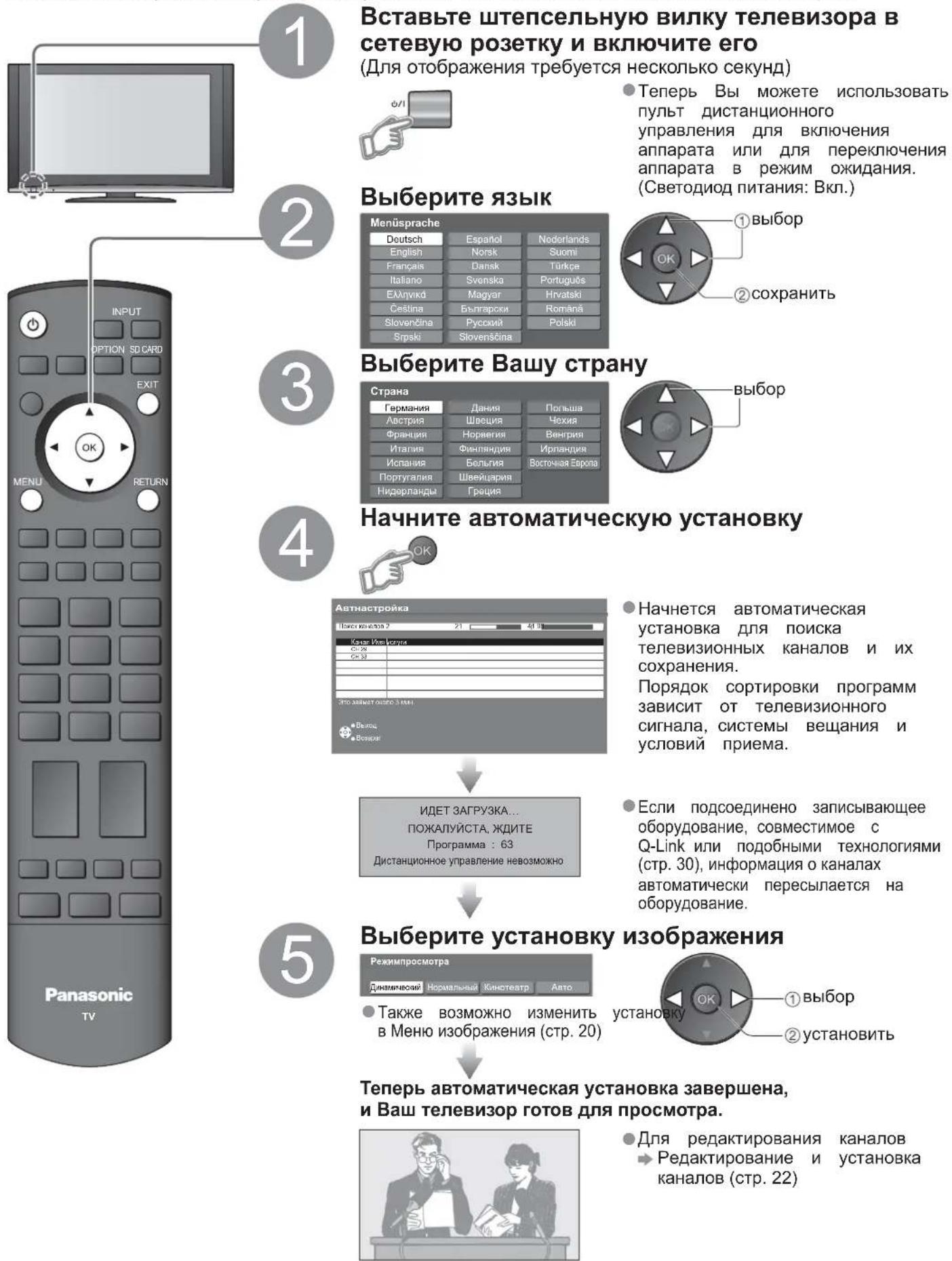

Автоматическая установка

Автоматический поиск и сохранение каналов телевизора.

Действия этих пунктов не нужны, если установка была выполнена Вашим местным дилером.

Вставьте штепсельную вилку телевизора в сетевую розетку и включите его

(Для отображения требуется несколько секунд)

- Теперь Вы можете использовать пульт дистанционного управления для включения аппарата или для переключения аппарата в режим ожидания. (Светодиод питания: Вкл.)

Выберите язык

Выберите Вашу страну

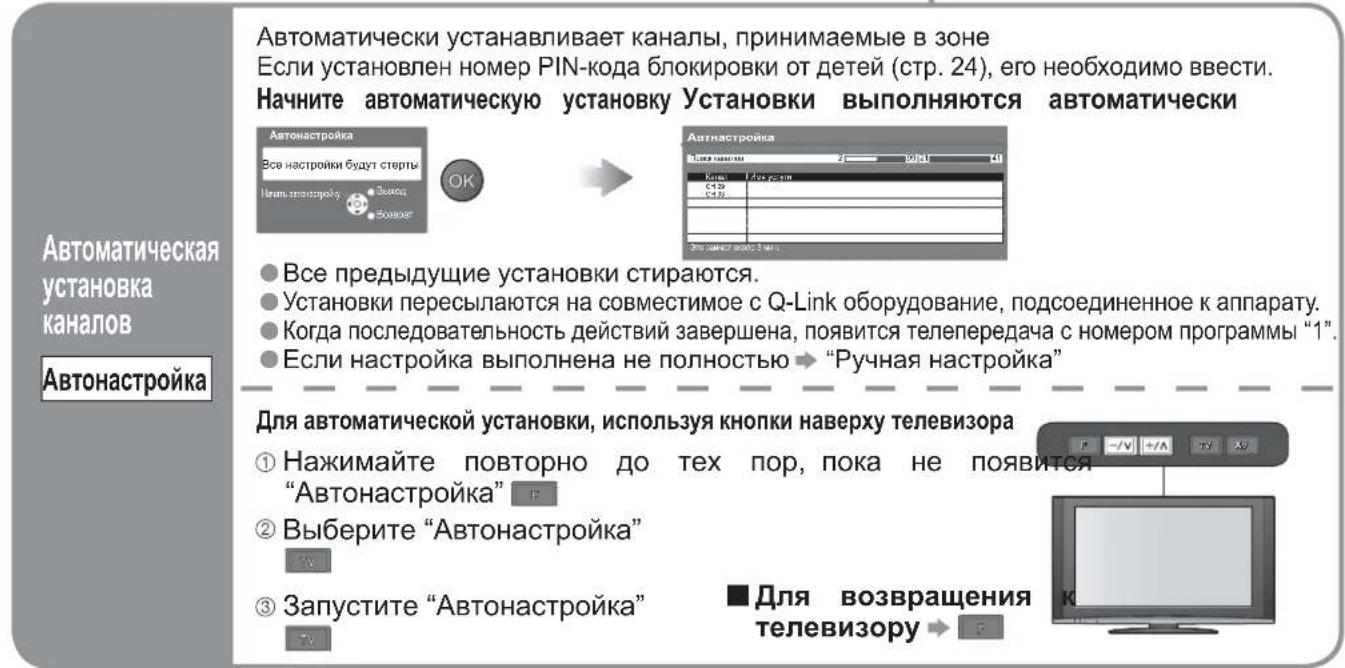

Начните автоматическую установку

- Начнется автоматическая установка для поиска телевизионных каналов и их сохранения. Порядок сортировки программ зависит от телевизионного сигнала, системы вещания и условий приема.

- Если подсоединено записывающее оборудование, совместимое с Q-Link или подобными технологиями (стр. 30), информация о каналах автоматически пересылается на оборудование.

Выберите установку изображения

Теперь автоматическая установка завершена, и Ваш телевизор готов для просмотра.

● Для редактирования каналов → Редактирование и установка каналов (стр. 22)

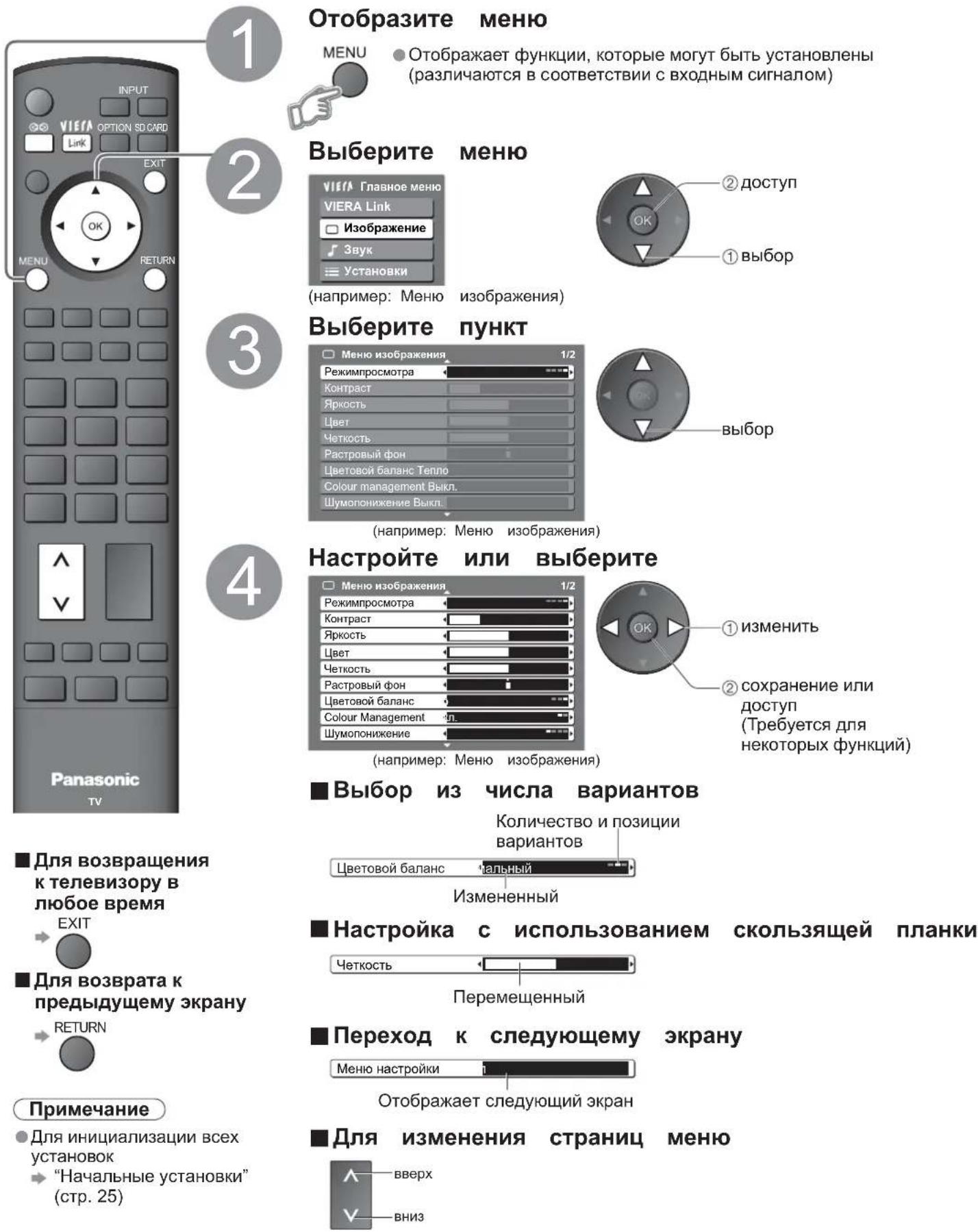

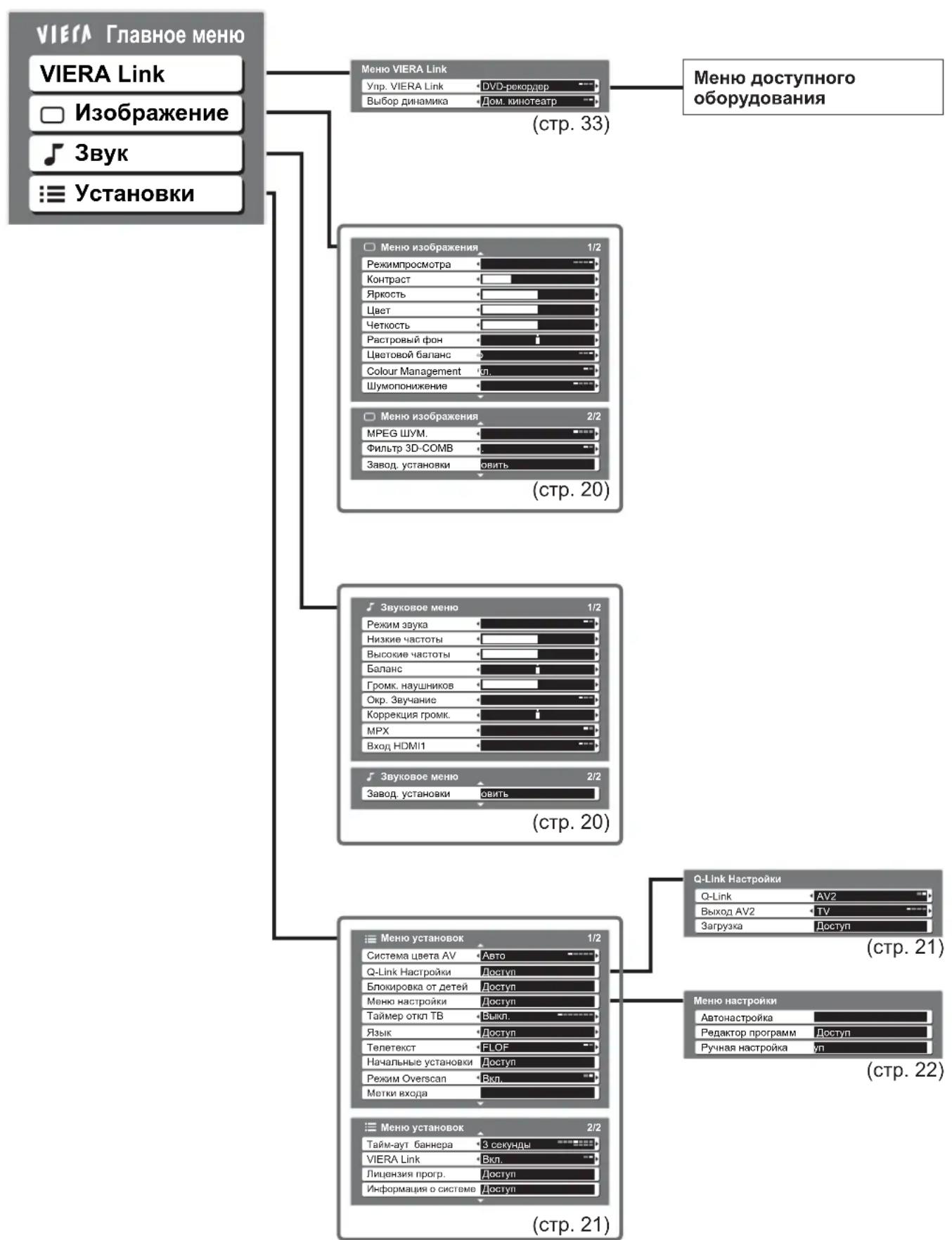

Использование экранной индикации

Многие функции, имеющиеся на этом телевизоре, могут быть доступны через меню экранной индикации.

Как

использовать пульт дистанционного управления

MENU

Открыть главное меню

Переместить курсор / выбрать меню

Переместить курсор / регулировать уровни / выбрать из диапазона опций

Доступ к меню / сохранение установок после регулировки или установления опций

RETURN

Возврат к предыдущему меню

EXIT

Выйти из системы меню и вернуться к экрану нормального просмотра.

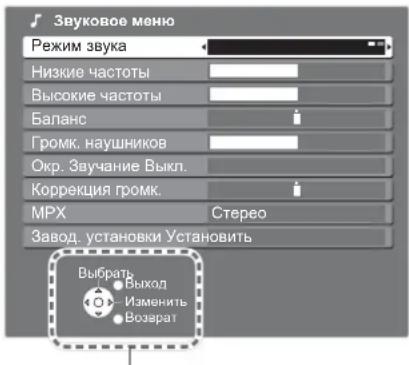

Окно инструкций ЭКРАННОЙ ПОДСКАЗКИ

(например: Звуковое меню)

Звуковое меню Режим звука Низкие частоты Высокие частоты Баланс Громк. наушников Окр. Звучание Выкл. Коррекция громк. MPX Стерео Завод. установки Установить Выбрать ● Выход ◀ Изменить ● Возврат

Вам помогут инструкции экранной подсказки.

Примечание

• Если настройка не выполнена → "Автонастройка" (стр. 22).
• Если загрузка не выполнена → "Загрузка" (стр. 21).
• Если в последний раз Вы выключали телевизор в режиме ожидания, телевизор будет находиться в режиме ожидания, когда Вы включите переключатель питания вкл. / выкл. телевизора.

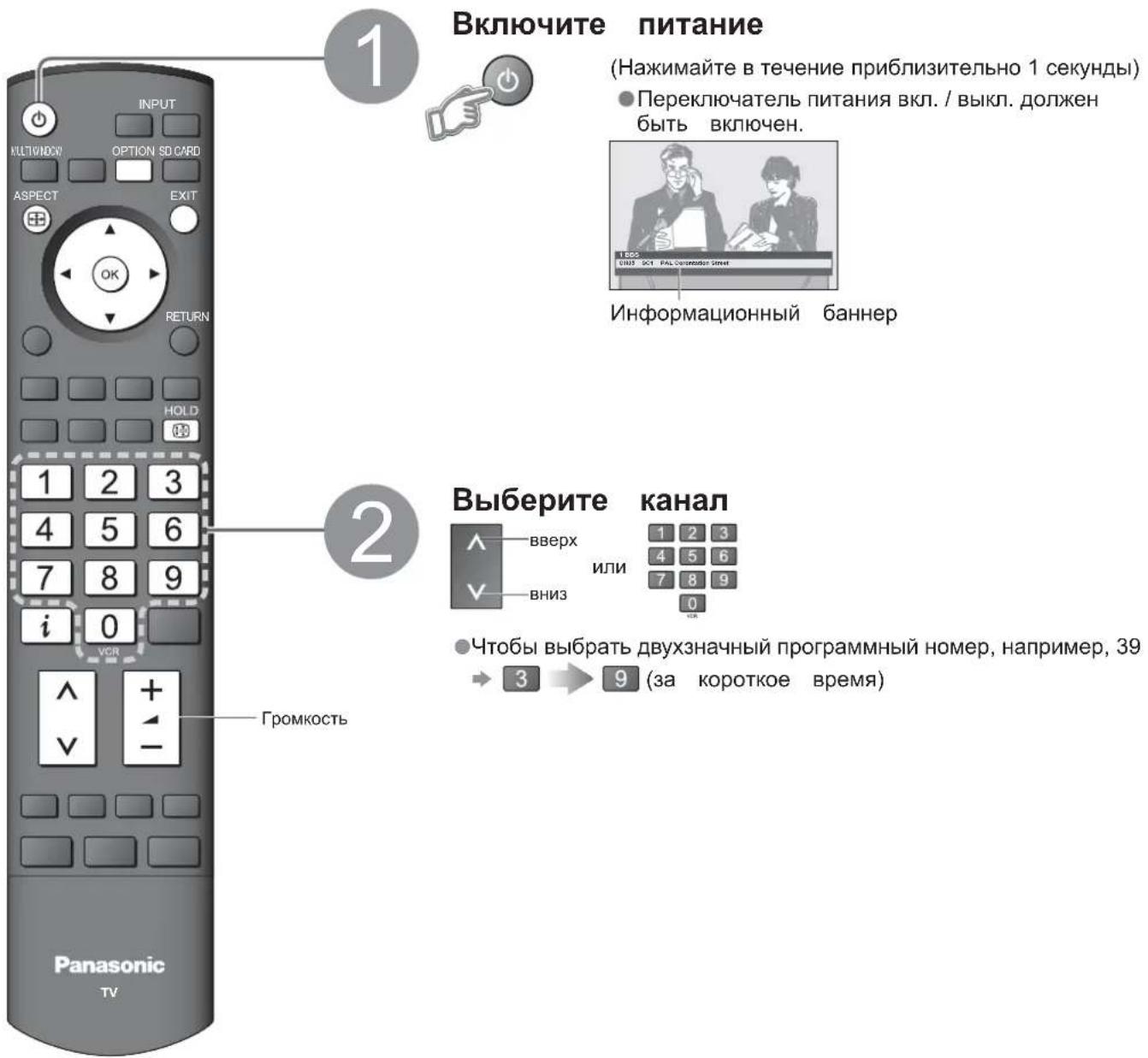

Просмотр телевизора

Включите питание (Нажимайте в течение приблизительно 1 секунды) ● Переключатель питания вкл. / выкл. должен быть включен. Информационный баннер 2 Выберите канал ● Чтобы выбрать двухзначный программный номер, например, 39 → 3 → 9 (за короткое время) 1 2 3 4 5 6 7 8 9 i 0 VCR + - Panasonic TV

■ Другие полезные функции (Выполняются после ②)

Удерживать	“Заморозить”/ “разморозить” изображениеHOLD
Отображение текущего статуса программы	Немедленная проверка или изменение тякущего статуса программы● Для изменения2изменить1 выборЯзык телетекста→ Выбирает язык телетекстаМРХ→ Звуковое меню (стр. 20)Коррекция громк.→ Регулирует громкость конкретного канала или режим входаПримечание● Также возможно изменить установки списка меню(стр. 20 и стр. 21).
Отображение информационного баннера	Отображение информации о программеКанал1 BBSCH05 SC1 PAL Corontation StreetBad Signal Encrypted AD TXS Stereo Ctepeco 45Приглушение звука Система цвета Телетекст дорожекСистема звука Программа Стерео звучаниеЛдля выбора другого канала→Для установки тайм-аута отображени→“Тайм-аут баннера” (стр. 21)● Для скрытияEXIT● Для установки тайм-аута отображени→“Тайм-аут баннера” (стр. 21)● Появляется также при изменении канал● Информация о программе относится к сигналу телетекста.

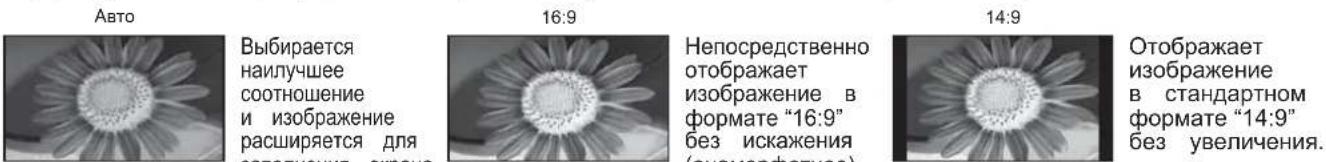

Изменить формат изображения	Изменить формат изображенияASPECT(стр. 36)Наслаждайтесь просмотром изображения с оптимальным размером и форматом. Список выбора форматов● Чтобы изменить режим→ Отображение спискаASPECT→ Во время отображениявыбора форматов → списка выберите режим→ СохранитеOK● Для изменения режима, используя только кнопку ASPECTASPECT→⊕ (Нажимайте повторно до тех пор, пока не появится нужный режим)

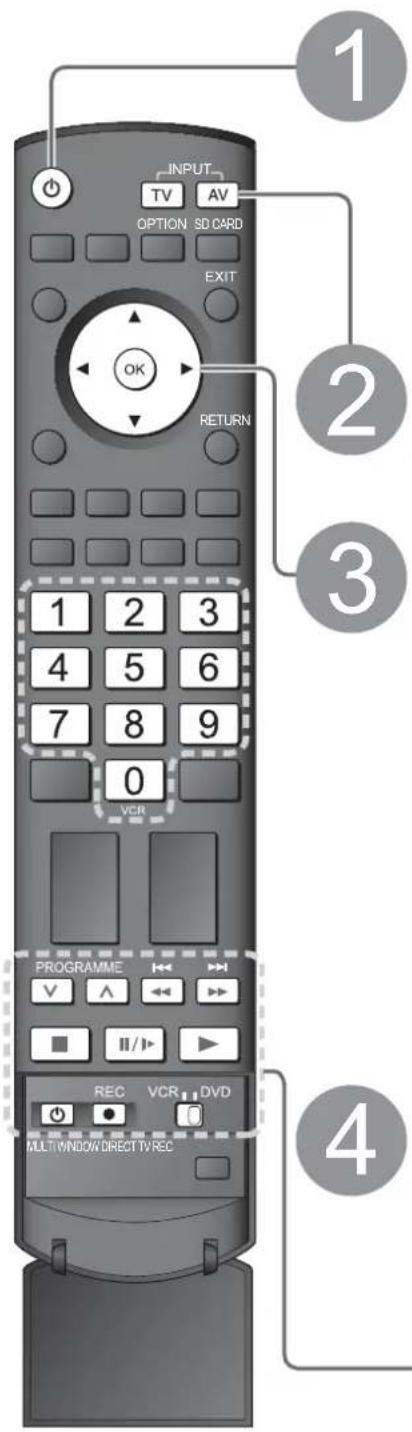

Просмотр видео и дисков D

Подсоедините внешнее оборудование (BKM, DVD-оборудование и т.п.) и Вы сможете просматривать входной сигнал.

Для подсоединения оборудование (стр. 8 и стр. 9)

Пульт дистанционного управления способен управлять некоторыми функциями определенного внешнего оборудования Panasonic.

INPUT TV AV OPTION SD CARD EXIT OK RETURN 1 2 3 4 5 6 7 8 9 0 VCR PROGRAMME V AWI II/▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> REC VCR DVD MULTI WINDOW DIRECT TV REC 4

Включите телевизор

■ При подсоединении через SCART в качестве примера 2 или 3 (стр. 8 и стр. 9)

→ Автоматически принимает входные сигналы при начале воспроизведени.

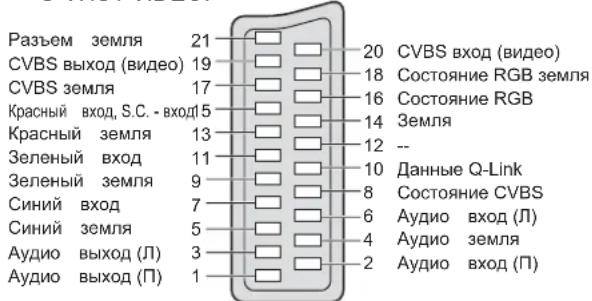

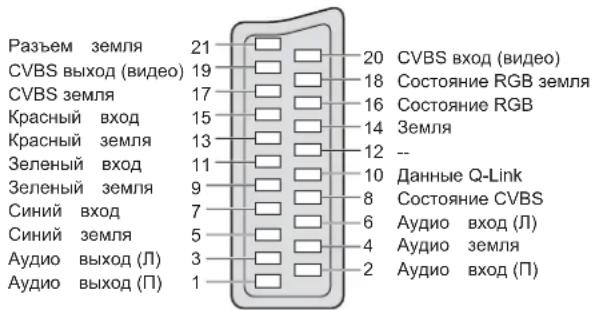

● Входные сигналы автоматически определяются разъемом SCART (8-штырьковым).
- Эта функция будет доступна также для соединения HDMI (стр. 33).

■ Если режим входа не переключается автоматически

→Выполните действия② и③
● Зависит от установок оборудования

Отобразите меню выбора входа

Выберите режим входа, подсоединенный оборудованию

Выбор входа AV1 AV2/AV2S AV3/AV3S COMPONENT PC HDMI1 HDMI2 TV

① выбор ② просмотр OK

• Вы также можете выбрать входной сигнал, используя кнопку AV на пульте дистанционного управления или на верхней панели телеви: Нажимайте повторно кнопку до тех пор, пока не будет выёчнужный входной сигнал.

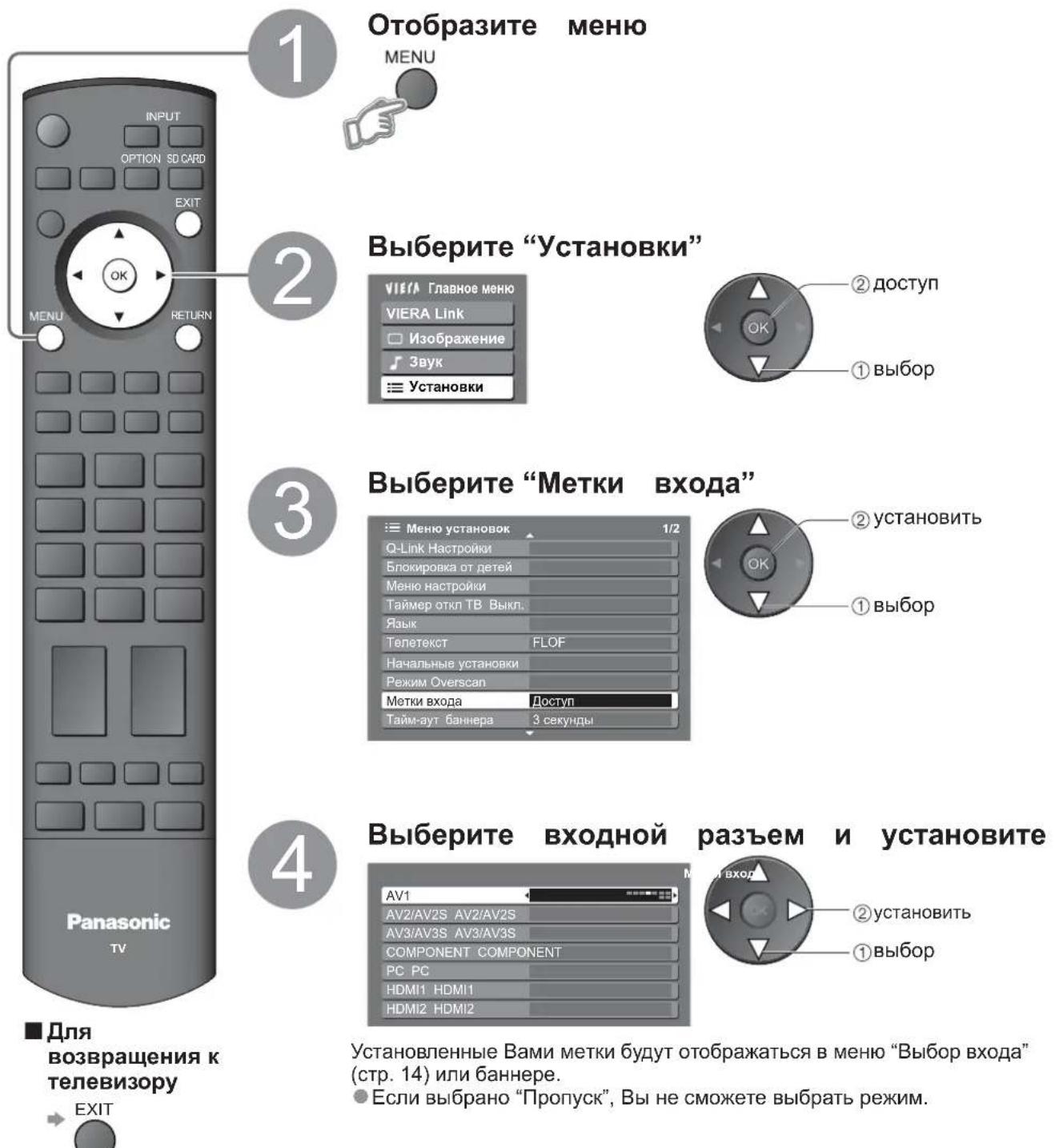

  ●Вы можете отметить или пропустить каждый режим входа "Метки входа" (стр. 26)

Просмотр

Отображает выбранный соединитель

AV2

■ Для

возвращения к телевизору

→ TV

Примечание

• Если внешнее оборудование имеет функцию регулировки формата, установите ее на "16:9".
• Относительно подробностей см. руководство для оборудования или проконсультируйтесь с Вашим местным дилером.

Оборудование производства Panasonic, подсоединенное к телевизору, может непосредственно управляться с помощью пульта дистанционного управления.

	Переключатель BKM / DVD:Выберите BKM, чтобы управлять BKM или DVD оборудованием производства PanasonicВыберите DVD, чтобы управлять DVD оборудованием производства Panasonic или домашним кинотеатром.
	Режим ожиданияУстановите в режим ожидания / включено
	ВоспроизведениеВоспроизводите видеокассету / DVD
	ОстановкаОстанавливает операции
[WYN3]	Быстрая перемотка назад / Пропуск / ПоискBKM:Выполняет быструю перемотку назад, ускоренное воспроизведение назад (во время воспроизведения)DVD:Выполняет пропуск к предыдущей дорожке или заголовку Нажмите и держите нажатой для ускоренного поиска назад
	Быстрая перемотка вперед / Пропуск / ПоискBKM:Выполняет быструю перемотку вперед, ускоренное воспроизведение вперед (во время воспроизведения)DVD:Выполняет пропуск к следующей дорожке или заголовку Нажмите и держите нажатой для ускоренного поиска вперед
	ПаузаПриостанавливает / возобновляетDVD:Нажмите и удерживайте для воспроизведения при низкой
	Переключение программ по нарастающей / убывающейВыбирает программу

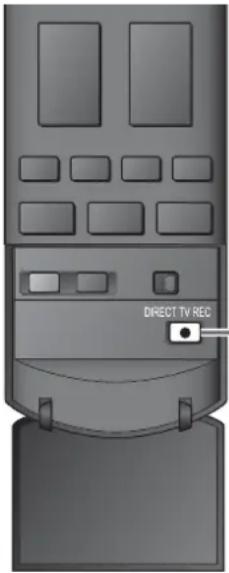

[ZBC5]	ЗаписьНачинает запись

*Настройка Вашего пульта дистанционного управления для управления BKM, DVD и т.д. фирмы Panasonic.

① Установите переключатель BKM / DVD в соответствующее положение →
② Нажмите и удерживайте во время выполнения следующих операций

Введите соответствующий код для оборудов которым Вы собираетесь управлять, обращайтесь к приведенной ниже таблице.

1 2 3 4 5 6 7 8 9 0 → Нажмите кнопку

Положение "ВКМ"

Оборудование	Код
BKM	10 (значение по умолчанию)
DVD 11

Положение "DVD"

Оборудование Код
DVD	70 (значение по умолчанию)
Домашний кинотеатр	71

Примечание

● После изменения кода подтвердите правильность операции.
● При замене батареек коды будут возвращены к значениям по умолчанию.
● "DVD" означает DVD-плеер, проигрыватель DVD и домашний кинотеатр с записывающим устройством.
● На некоторых моделях оборудования некоторые операции могут быть неосуществимы.

Просмотр

телетекста

Вы можете наслаждаться телевещанием с телетекстом, включая новости, прогноз погоды и субтитры, если такая услуга предоставляется телевещательными компаниями.

Что такое режим FLOF (FASTEXT)?

В режиме FLOF четыре разноцветных объекта расположены внизу экрана. Чтобы получить больше информации об одном из этих объектов, нажмите кнопку соответствующего цвета. Эта функция позволяет получить быстрый доступ к информации на показанных объектах.

Что такое режим списка?

В режиме списка четыре разноцветных номера страницы расположены внизу экрана. Каждый из этих номеров может быть изменен и сохранен в памяти телевизора. ("Сохранение часто просматриваемых страниц", стр. 17)

■ Для изменения режима → "Телетекст" в Меню установок (стр. 21)

1 Переключите на телетекст TEXT ОТОБРАЖАЕТУКАЗАТЕЛЬ (СОДЕЖАНИЕ ОТЧИЧАЕТСЯ В ЗАВИСМОСТИ ОТ ТЕЛЕВЕЩАТЕЛЬНОЙ КОМПАНИ) HOMER TELETEXT INFORMATION ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТА ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОT ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПОТ ПО Т П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П П P T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T

■ Простое использование телетекста

Удерживание	Если Вы хотите удержать текущую страницу без обновления Остановите или возобновите автоматическое обновлениеHOLD■ Для возобновления →HOLD
Индекс	Возврат к главной индексной страницеINDEX
Вызов избранных страниц	F.P.● Вызывает страницу, сохраненную в “синем”.● Заводской установкой является “P103”.
Просмотр в мульт окне	Одновременно смотрите телевизор и телетекст в двух окнахMENU(Нажмите дважды)→[IMAGE]● Выбор включения или отключения изображения и текста[IMAGE]● Операции могут быть выполнены только на экране телетекста.
Сохранение часто просматриваемых страниц	Сохранение часто просматриваемых страниц(Только режим списка) в цветной панелиПока отображается страница [IMAGE]→[OK] нажмите и удерживайте[IMAGE]■ Для изменения сохраненных страниц→[Цветная кнопка, которую Вы хотите изменить]→[Bведите номер новой страницы 1 2 3 4 5 6 7 8 9 0]→[OK] нажмите и удерживайте[IMAGE]
Просмотр дополнительной страницы	Просмотр дополнительной страницы (Только когда телетекст представлен более чем одной страницей)<<01 02 03 04 05—Появляется в верхнем левом углу экрана■ Для просмотра специальной дополнительной страницыMENU→ [Cиняя]→[T****Broadcast]→[Bведите 4-чисел номер например: P6]→[T0006]● Дополнительные страницы:Количество дополнительных страниц различается в зависимости от телевещательной компании (до 79 страниц).Поиск может занять некоторое время, во время которого Вы можете смотреть телевизор.
Просмотр телевизора во время ожидания обновления	Просмотр телевизионного изображения во время поиска страницы телетекста Телетекст сам автоматически обновляется, когда новая информация становится доступной.Временно заменяется на экран телевизораMENU→ [Желтая Желтая]→[P108]→[Появляется, когда обновление завершено]→[□]→[Просмотр обновленной страницы](Вы не можете изменить канал.)● Страница новостей предоставляет функцию, которая указывает поступление последних новостей (“News Flash”).

Как использовать функции мен

Различные меню позволяют Вам выполнять установки для изображения, звука и других функций.

Примечание

● Для инициализации всех установок

"Начальные установки" (стр. 25)

Отобразите меню

MENU

- Отображает функции, которые могут быть установлены (различаются в соответствии с входным сигналом)

(например: Меню изображения)

(например: Меню изображения)

(например: Меню изображения)

① изменить

② сохранение или доступ

(Требуется для некоторых функций)

■ Обзор

    B --> E["Меню VIERA Link"]
    E --> F["Упр. VIERA Link"]
    E --> G["Выбор динамика"]
    E --> H["ДОМ. кинотеатр"]

    I["Меню доступного оборудования"] --> J["Меню изображения 1/2"]
    J --> K["Режимпросмотра"]
    J --> L["Контраст"]
    J --> M["Яркость"]
    J --> N["Цвет"]
    J --> O["Четкость"]
    J --> P["Растровый фон"]
    J --> Q["Цветовой баланс"]
    J --> R["Colour Management"]
    J --> S["Шумопонижение"]

    I --> T["Меню изображения 2/2"]
    T --> U["MPEG ШУМ."]
    T --> V["Фильтр 3D-COMB"]
    T --> W["Завод. установки"]
    T --> X["Фить"]

    I --> Y["Звуковое меню 1/2"]
    Y --> Z["Режим звука"]
    Y --> AA["Низкие частоты"]
    Y --> AB["Высокие частоты"]
    Y --> AC["Баланс"]
    Y --> AD["Громк. наушников"]
    Y --> AE["Окр. Звучание"]
    Y --> AF["Коррекция громк."]
    Y --> AG["МРХ"]
    Y --> AH["Вход HDMI1"]

    I --> AI["Звуковое меню 2/2"]
    AI --> AJ["Завод. установки"]
    AI --> AK["Фить"]

    I --> AL["Меню установок 1/2"]
    AL --> AM["Система цвета AV"]
    AL --> AN["Q-Link Настройки"]
    AL --> AO["Блокировка от детей"]
    AL --> AP["Менко настройки"]
    AL --> AQ["Tаймер откл ТВ"]
    AL --> AR["Язык"]
    AL --> AS["Tелетекст"]
    AL --> AT["Начальные установки"]
    AL --> AU["Режим Overscan"]
    AL --> AV["Метки входа"]

    I --> AW["Меню настройки"]
    AW --> AX["Автонастройка"]
    AW --> AY["Редактор программ"]
    AW --> AZ["Ручная настройка"]

    I --> BA["Меню установок 2/2"]
    BA --> BB["Tайм-аут баннера"]
    BA --> BC["VIERA Link"]
    BA --> BD["Лицензия прогр."]
    BA --> BE["Информация о системе"]

    subgraph Стр. 33
        E
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
        AZ
        AZ
    end

    subgraph Стр. 20
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AW
        AX
        AY
        AZ
        AZ
    end

    subgraph Стр. 20
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AW
    end

    subgraph Стр. 21
        AM
        AV
        AW
        AX
        AY
        AZ
        AZ
    end

    subgraph Стр. 21
        AW
        AX
        AY
        AZ
        AZ
    end

    subgraph Стр. 21
        AX
        AY
        AZ
        AZ
    end

    subgraph Стр. 21
        AW
        AX
        AY
        AZ
        AZ
    end

    subgraph Стр. 21
        AX
        AY
        AZ
        AZ
    end

    subgraph Стр. 21
        AW
        AX
        AY
        AZ
        AZ
    End

    style I fill:#f9f,stroke:#333,stroke-width:2px;

● Могут быть выбраны только доступные пункты.

Как использовать функции мен

■ Список меню

Меню	Пункт	Настройки / Конфигурации (варианты)
VIERA Link	Упр. VIERA Link	Управляет подсоединенным оборудованием Panasonic"Удобный контроль только с помощью пульта дистанционного управления VIERA"(стр. 33)"Контроль акустических систем" (стр. 33)● Вы можете также получить непосредственный доступ к меню VIERA Link,используя кнопку VIERA Link на пульте дистанционного управления.
	Выбор динамика
Изображение	Режимпросмотра	Основной режим изображения (Динамический / Нормальный / Кинотеатр / Авто)● Установите для каждого входного сигнала
	Контраст, Яркость,Цвет, Четкость	Настраивает цвет, яркость и т.п. для каждого режима изображения длясоответствия Вашему вкусу.
	Растровый фон	Настраивает растр изображения● Только для приема сигналов NTSC
	Цветовой баланс	Выбирает баланс цвета целого изображения (Холодно / Нормальный / Тепло)
	Colour Management	Автоматически настраивает цвета на яркие (Выкл. / Вкл.)● Не эффективно для сигнала ПК
	Шумопонижение(Устранение помехизображения)	Шумоподавление изображенияАвтоматически снижает уровень нежелательных помех изображения(Выкл. / Нормальный / Динамический / Авто)● Не эффективно для сигнала HDMI и П К
	MPEG ШУМ.	Автоматически уменьшает шумы изображения от цифровых источников и мерцаниграницах изображаемых объектов (Выкл. / Минимальное / Среднее / Максимальное)
	Фильтр 3D-COMB	Автоматически делает неподвижные изображения и медленные изображениявыглядящими более живыми (Выкл. / Вкл.)● Только для приема сигналов PAL или NTSC● Не эффективно для RGB, S-Video, компонентных, ПК, HDMI сигналов и карты SD
	Завод. установки	Нажмите кнопку ОК для сброса текущего режима изображения к установкам поумолчанию
Звук	Режим звука	Основной режим звука (Музыка / Речь)
	Низкие частоты	Настраивает выходной уровень глубоких басов
	Высокие частоты	Настраивает выходной уровень пронзительного резкого высокого звука
	Баланс	Настраивает уровень громкости правого и левого громкоговорителей
	Громк. наушников	Настраивает уровень громкости головных телефонов
	Окр. Звучание	Установки окружающего звучания (Выкл. / Вкл.)Обеспечивает динамическое усиления для имитации улучшенныхпространственных эффектов● Переключение также возможно при нажатии кнопки Surround на пультедистанционного управления (стр. 7)
	Коррекция громк.	Регулирует громкость отдельного канала или режим входа
	MPX	Выберите стерео / монофоническое (Моно / Стерео)● Нормально: Стерео● Стерео сигнал невозможно принять: Моно● М1 / М2: Доступно, пока передается монофонический сигнал
	Вход HDMI1	Выберите для соответствия входному сигналу (Авто / Цифровой / Аналоговый)(стр.31)Авто : Автоматическое определение источника цифрового или аналогового звЧифровой: Подсоединение кабеля HDMIАналоговый: Подсоединение кабеля адаптера HDMI-DVI● Только режим входа HDMI● Разъем HDMI2 предназначен только для цифровых сигналов● Установка для HDMI2 недоступна
	Завод. установки	Нажмите кнопку ОК для сброса текущего режима звука к установкам по умолчанию

■ Список меню

Меню	Пункт		Настройки / Конфигурации (варианты)
Установки	Система цвета AV		Выбирает дополнительную систему цветности, основываясь на видео сигналах в режиме аудио-видео (Авто / PAL / SECAM / M.NTSC / NTSC)
	Q-Link Настройки	Q-Link	Выбирает, какой разъем AV следует использовать для передачи данных между этим телевизором и совместимом записывающем оборудованием (AV1 / AV2) (стр. 30)
		Выход AV1 / AV2	Выбирает сигнал, который передается от телевизора на Q-Link (TV / AV1 / AV2 / AV3 / Монитор)● Монитор: Изображение, отображаемое на экране● Компонентные сигналы, сигналы PC и HDMI не могут выводиться
		Загрузка	Загружает информацию о каналах на совместимое с Q-Link оборудование, подсоединенное к телевизору
	Блокировка от детей		Блокирует канал программы для предотвращения доступа стра 24,ее (
	Меню настройки	Автонастройка	Автоматически устанавливает каналы, принимаемые в зоне (стр. 22)
		Редактор программ	Редактирует каналы (стр. 23)
		Ручная настройка	Установите каналы вручную (стр. 23)
	Таймер откл ТВ		Устанавливает время, в которое аппарат автоматически выключается (Выкл. / 15 / 30 / 45 / 60 / 75 / 90 минут)
	Язык меню		Изменяет язык для экранных индикаций
			Язык телетекста
	Телетекст		Режим отображения телетекста (FLOF / Список) (стр.16)
	Начальные установки		Сбрасывает все установки, например, при переезде (стр. 25)
	Режим Overscan		Выбор области экрана для отображения изображения (Выкл. / Вкл.)Вкл.: Изображение увеличивается, чтобы скрыть края изображения.Выкл.: Отображается изображение оригинального размера.● Установите в положение "Вкл.", если на краях экрана образуются помехи.● Эта функция доступна, если формат изображения установлен на Автоматический или 16.9.● Только сигнал 1080i или 1080p.
	Метки входа		Отмечает или пропускает каждый входной разъем (стр. 26)
	Тайм-аут баннера		Устанавливает, как долго информационный баннер (стр. 13) остается на экране● От 0 (Нет отображения) до 10 с с шагом в 1 с
	VIERA Link		Устанавливает использование функций VIERA Link (Выкл. / Вкл.) (стр. 32)
	Лицензия прогр.		Отображает лицензионную информацию программного обеспечения
	Информация о системе		Отображение системной информации этого телевизора

• Во время использования PC или SD-карты будет отображаться другое меню. (стр. 27 и стр. 29)
  ● Могут быть выбраны только доступные пункты.

• Во время использования PC или SD-карты будет отображаться другое меню. (стр. 27 и стр. 29)
  ● Могут быть выбраны только доступные пункты.

Редактирование и установка каналов

Установки текущего канала могут быть изменены в соответствии с Вашими потребностями и условиями приема.

1 Отобразите меню MENU 2 Выберите "Установки" VIERA Главное меню VIERA Link Изображение Звук Установки ② доступ OK ① выбор 3 Выберите "Меню настройки" Меню установок 1/2 Q-Link Настройки Блокировка от детей Меню настройки Доступ Таймер откл ТВ Выкл. Язык Телетекст FLOF Начальные установки Режим Overscan Метки входа Тайм-аут баннера 3 секунды ② доступ OK ① выбор 4 Выберите функцию Меню настройки Автонастройка Редактор программ тул Ручная настройка тл ② доступ OK ① выбор 5 Выполните установку ■ Для возвращения к телевизору EXIT

Автоматическая установка каналов Автонастройка Автоматически устанавливает каналы, принимаемые в зоне Если установлен номер PIN-кода блокировки от детей (стр. 24), его необходимо ввести. Начните автоматическую установку Установки выполняются автоматически Автонастройка Эсе настройки будут старты Начь-автонастройка Закод Зонырат Автонастройка Приема края С-39 С-38 Это санкт оврб: 2 мг. ● Все предыдущие установки стираются. ● Установки пересылаются на совместимое с Q-Link оборудование, подсоединенное к аппарату. ● Когда последовательность действий завершена, появится телепередача с номером программы "1". ● Если настройка выполнена не полностью → "Ручная настройка" Для автоматической установки, используя кнопки наверху телевизора ① Нажимайте повторно до тех пор, пока не появится "Автонастройка" ② Выберите "Автонастройка" ③ Запустите "Автонастройка" ■ Для возвращения телевизору →

Удаление
Добавление
Перемещение
Изменение названия
Изменение звуковой системы
Измените систему цвета

Редактирование установок положения программ

① Выберите канал для редактирования

Редактор программ Прогр Канал Имя Система зуна Система цвета 1 | CH33 | 1 2 3 | SC3 | Аanto 2 | CH21 | X Y Z | SC3 | Льто 3 | CH21 | F T P | SC3 | Аanto 4 | CH60 | | SC3 | Льто 5 | CH21 | 4 5 6 | SC3 | Льто

Kypcop

выбор

● Для изменения номера канала

После подтверждения нажми "Ручная настройка"

Название

Канал

②Выполните редактирование

■ Для удаления → Красная
→ После подтверждения нажмите

■ Для добавления → Зеленая
→ После подтверждения нажмите

■ Для перемещения → Желтая

Выберите новую

позицию

Желтая

■ Для изменения названия телевещательной компании, отображаемой при выборе каналов

Редактор программ Протр. Канап Имя Система SAУБА Система IQBA 1 CH33 123 SC3 Авто 2 CH21 X,Y SC3 Авто 3 CH21 F T P SC3 Авто 4 CH5 SC3 Авто 5 CH21 456 SC3 Авто

Выберите поле "Имя"

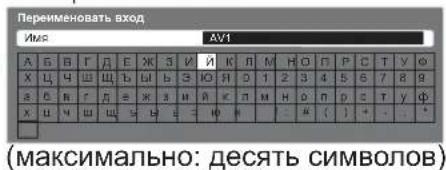

Войдите в режим "Переименовать вход"

Выберите символ

Установить (Максимально: пять символов)

Сохранить

■ Для изменения звуковой системы, основываясь на сигналах

Редактор программ
Прогр.	Канал	Имя	Система цвета	Система цвета
1	CH33	12 3	SC3	Авто
2	CH21	XYZ	SC3	Авто
3	CH21	FTP	SC3	Авто
4	CH80		SC3	Авто
5	CH21	45 6	SC3	Авто

Выберите поле "Система звука"

Выберите звуковую систему

SC1: PAL B, G, H / SECAM B, G SC2: PAL I

SC3 : PAL D, K / SECAM D, K F : SECAM L / L'

■ Для изменения системы цвета, основываясь на сигнале

- Обычно выбирайте "Авто"

Редактор программ
Прогр.	Канал	Имя	Система зона	Система цвета
1	CH33	123	SC3	Авто
2	CH21	X Y Z	SC3	Авто
3	CH21	F T P	SC3	Авто
4	CH50		SC3	Авто
5	CH21	456	SC3	Авто

Выберите поле "Система цвета"

Выберите систему цвета

■ Точная настройка

Используйте для выполнения незначительных регулировок при настройке отдельного канала (подверженного влиянию погодных условий и т.п.)

■ Ручная настройка

Установите канал вручную после автоматической установки.

Если ВКМ подсоединен только с помощью кабеля RF, выберите позицию программы "0".

Выберите позицию программы

21

Выберите канал

Поиск и сохранение

Контроль над аудиторией кана

Вы можете заблокировать определенные канала и контролировать, кто их смотрит.

(Когда выбран канал, появляется сообщение; введя номер PIN-кода, Вы можете смотреть канал.)

1 Отобразите меню MENU OPTION SD CARD EXIT OK MENU RETURN 2 Выберите "Установки" VIERA Главное меню VIERA Link Изображение Звук Установки ② доступ OK ① выбор 3 Выберите "Блокировка от детей" Меню установок 1/2 Q-Link Настройки Блокировка от детей доступ Меню настройки Таймер откл ТВ. Выкл. Язык Телетекст FLOF Начальные установки Режим Overscan Метки входа Тайм-аут баннера 3 секунды ② доступ OK ① выбор 4 Выполните установку ■ Для возвращения к телевизору EXIT

Контроль над аудиторией канала Блокировка от детей ① Введите номер PIN-кода (4 цифры) Блокировка от детей - Ввод PIN Введите новый PIN код PIN код 1 2 3 4 5 6 7 8 9 0 ② Выберите "Список услуг" Блокировка от детей Изменить PIN код Список услуг Доступ ② доступ ① выбор ③ Выберите канал, который будет заблокирован Блокировка от детей. Функция Лок кодки Блокировка 1 BBC 7 THREE 14 E4 79 CESC 72 NOK 80 BBC 85 KOCO 90 Срока Появляется, когда канал заблокирован ① выбор ② установить ■ Для изменения номера PIN-кода Выберите "Изменить PIN код" в пункте ② и введите новый номер PIN-кода два раза. Примечание ● При выполнении установки "Начальные установки" (стр. 25) стираются номер PIN- кода и все установки.

Восстановление установок

Возвращает телевизор к его первоначальному состоянию, то есть к отсутствию настроенных каналов.

Сбрасываются все установки (каналы, изображение, качество звука и т.п.).

1 Отобразите меню MENU 2 Выберите "Установки" VIERA Главное меню VIERA Link Изображение Звук Установки 3 Выберите "Начальные установки" Меню установок 1/2 Q-Link Настройки Блокировка от детей Меню настройки Таймер откл ТВ. Выкл. Язык Телетекст FLOF Начальные установки Доступ Режим Overscan Метки входа Тайм-аут баннера 3 секунды 4 Выполните установку ■ Для возвращения к телевизору EXIT

Восстановление установок Начальные установки ① Проверьте сообщение и выполните инициализацию Начальные установки Все настройки будут стерты Вы уверены? Вы уверены? Подтвердить ● Выход ● Возврат ② Следуйте инструкциям экранной подсказки ● "Автоматическая установка" начнется автоматически. (стр. 10) ■ Только для перенастройки телевизионных каналов, например, после переезда → "Автонастройка" (стр. 22)

Метки

входа

Для облегчения идентификации и выбора режима входа Вы можете отметить каждый входной разъем или пропустить разъем, который не подсоединен ни к какому оборудованию.

(Для выбора режима входа см. → стр. 14)

Установленные Вами метки будут отображаться в меню "Выбор входа" (стр. 14) или баннере.

- Если выбрано "Пропуск", Вы не сможете выбрать режим.

■Переименовать вход

Вы можете свободно присвоить имя каждому входному разъему.

Выберите "Переименовать вход" ① выбор ② доступ

Выберите символы

Переименовать вход Имя АБВГДЕЖИИКЛМНОПРСТУФ ХЦЧШЩЫЬЮНО123456789 а.б.в.д.в.ж.и.к.п.м.о п р с т у Ф х.ц.ч.ш.ь.в.з.н.н.р( )+- (максимально: десять символов)

① выбор ② установить Сохранить RETURN

Отображение экрана ПК на телевизоре

Экран ПК, подсоединенного к аппарату, может быть отображен на телевизоре. Вы также можете прослушивать звук ПК с помощью подсоединенного аудио кабеля. Для подсоединения ПК (стр. 34)

• Соответствующие сигналы (стр. 39)
• Если "Ч-та строч. разв." или"Ч-та кадр. разв." показано красным, сигналы могут не поддерживаться.

■ Установка меню ПК (измените как необходимо)
● Для выполнения установок → “Как использовать функции меню” с ① по ④ (стр. 18)

Меню	Пункт		Настройки / Конфигурации (опции)
Изображение	Доп. настройки ПК	Усиление красного	Регулирует баланс белого для красных участков изображения
		Усиление зеленого	Регулирует баланс белого для зеленых участков изображения
		Усиление синего	Регулирует баланс белого для синих участков изображения
		Гамма (2.0	/ 2.2 / 2.5)
Установки	Установка ф-ций ПК	Разр. вход. сигнала	Переключается на широкий обзорVGA ( 640 × 480 пикселы), WVGA ( 852 × 480 пикселы), XGA ( 1024 × 768 пикселы), WXGA ( 1366 × 768 пикселы)Опции изменяются в зависимости от сигнала
		Частота синхр.	Установите на минимальный уровень, если имеются помехи
		Гориз. поз.	Отрегулируйте горизонтальное положениеОрехногогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогагогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогугогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогатогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогаогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогOGАССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССSCССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССССС
		Верт. поз.	Отрегулируйте вертикальное положениеОрехногогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогагогогогогогогогогогогогогогогогогогогогогогогогогогогогогогогагогогогагогогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогаагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагоагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагонагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагогагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагаагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагадагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагатагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагаргагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагагапсинхр.	Устраните мерцание и искажениеНастройте после настройки часов Установите на минимальный уровень, если имеются помехи
		Фаза синхр.	Устраните мерцание и искажениеНастройте после настройки часов Установите на минимальный уровень, если имеются помехи
		Тип синхр.	Выбирает другой сигнал синхронизации, если изображение искажено (по гор и верт / по зеленому)по гор и верт : по горизонтальным и вертикальным сигналам с Вашего ПК по зеленому : по зеленому сигналу с Вашего ПК (если это доступно)

● Другие пункты → стр. 20 и стр. 21

Метки входа

Отображение экрана ПК на телевизоре

функции

Дополнительные

Просмотр с карты (фотографии)

Неподвижные изображения, записанные цифровой видеокамерой будут отображаться.

Illustration of a flat-screen computer monitor with blank screen (no text or symbols)

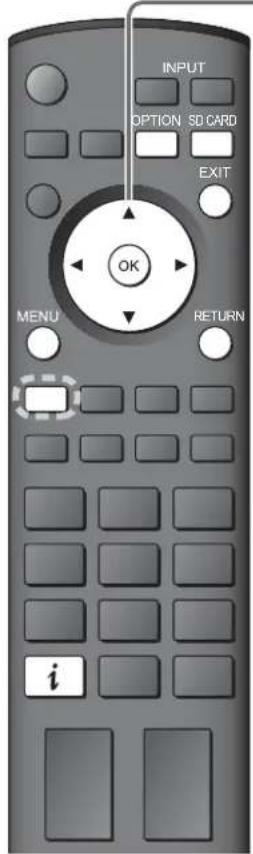

Вставьте SD-карту

- Отображается предупреждающее сообщение для выходного сигнала.

INPUT OPTION SD CARD EXIT OK MENU RETURN i

Войдите в режим SD (Режим просмотра фото)

Выберите фотографию для просмотра

Отображение ошибки (изображение не загружается и т.п.)

Выберите фотографию

Режим просмотра фото 1:17 Има файла 100-0001 Дата 23/10/2006 Пиксель 1600 x 1200 Чтение... Выбрать Выврать Возврат Смотреть 103-0022 103-0024 103-0038 103-0032 Пома спаков Выберите отображаемую информацию о фотографии (Экран уменьшенных изображений)

■ Показ слайдов

Красная Относительно подробностей (стр. 29)

■ Для возвращения к телевизору

Просмотр

■ Для отображения руководства пользователя

Руководство пользователя

Смотреть Повернуть Выхера Выбисать Список Повернуть Показ слайдов

К предыдущей фотографии Поворот на 90° (по часовой стрелке) К следующей фотографии

Отображается по одному

Поворот на 90° (против часовой стрелки)

- Для возврата к экрану миниатюр

Предостережение

• Во время операции через выходные разъемы монитора не выводято никакие сигналы.
• Индикация "Дата" показывает, когда был сделан снимок цифровым фотоаппаратом. Если снимки были сделаны без сигнала даты, то будет отображаться индикация "**/**/****".

Предостережения относительно обращения с картами

• Не удаляйте карту, когда аппарат обращается к данным (это может повредить карту или аппарат).
  ● Не прикасайтесь к разъемам на задней стороне карты.
  ● Не подвергайте карту воздействию сильного давления или ударам.
  ● Вставляйте карту в правильном направлении (в противном случае карта может быть повреждена).
  Электрические помехи, статическое электрическое или неправильная операция могут повредить данные или карту.
• Регулярно выполняйте резервное копирование в случае плохих или поврежденных данных или неправильной операции аппарата. (Компания Panasonic не несет ответственности ни за какие ухудшения или повреждения записанных данных)

Kapta SD

• Относительно подробностей о SD-карте (стр. 37)


■ Чтобы открыть Поверхность с Нажмите, пока не будет слышен щелчокНажмите на центр карты ■ Чтобы удалить

Показ слайдов

■Начните слайд-шоу (выполняйте в пунктах ③ или ④)

① Выберите фотографию для первичного просмотра ② Начните слайд-шоу

■Установки слайд-шоу (выполняйте в пунктах ③ или ④)

Меню	Пункт	Настройки / Конфигурации (варианты)
Установки просмотра	Интервал	Выберите интервал слайд-шоу (5 / 10 / 15 / 30 / 60 / 90 / 120 секунд)
	Повтор	Повторить слайд-шоу (Выкл. / Вкл.)

Экранная индикация

Сообщение

Значение / действие

SD-карта установлена?

Вставьте SD-карту.

Нет файлов для воспроизведения

- На карте нет данных.

Ошибка файла

- Файл поврежден или не читается. - Аппарат не поддерживает этот формат. (Относительно применимых форматов и данных см. стр. 38.)

Функции Q-Link

Q-Link соединяет телевизор и BKM / проигрыватель DVD и позволяет легко выполнять запись и воспроизведение.

Условие

- Используйте ВКМ / проигрыватель DVD со следующими логотипами:

"Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic" или "SMARTLINK"
- Подсоедините оборудование к разъемам AV1 или AV2 этого аппарата через "полнопроводной" кабель SCART. (стр. 34)
●Установка разъема Q-Link в Меню настройки (Q-Link, Выход AV1 / AV2). (стр. 21)

■ Пересылка установок каналов

●Выполните Автонастройка. (стр. 22)
При первом использовании этого аппарата см. раздел "Автоматическая установка". (стр. 10)
●Выполните пересылку на оборудование. (стр. 21)

■Доступные функции

Некоторое записывающее оборудование непригодно. Прочитайте руководство по эксплуатации оборудования.

То, что Вы видите, это то, что Вы записываете		Прямая запись с телевизора:Немедленная запись текущей программы на ВКМ / проигрыватель DVD.DIRECT TV REC ● Когда выполняется прямая запись с телевизора, записывающее оборудование автоматически включается, если оно находится в режиме ожидания.● Записывающее оборудование записывает со своего собственного тюнера. Вы можете выключить телевизор во время записи.● Если во время записи с источника AV Вы выключите телевизор, запись будет остановлена.	изора
Информация / Сообщение	Запись информации или, если запись невозможна, отображается сообщение. (Только когда номером программы является “0” или “режим аудио-видео” для некоторого оборудования.)		в ре
Связь по включению питания и удобно воспроизведение	Когда ВКМ или проигрыватель DVD начинают воспроизведение или активизируется прямой навигатор / функциональное меню для оборудования, телевизор включается и входной режим автоматически переключается так, что Вы можете смотреть содержание. (Только когда телевизор находится ожидания.)
Связь по выключению питания	Когда телевизор установлен в режим ожидания, записывающее устройство также автоматически устанавливается в режим ожидания. (Только когда видеокассета или DVD неактивны)

• "DATA LOGIC" (торговая марка компании Metz Corporation) • "Megalogic" (торговая марка компании Grundig Corporation)
• "Easy Link" (торговая марка компании Philips Corporation) - "SMARTLINK" (торговая марка компании Sony Corporation)
  Прочитайте также руководства по эксплуатации оборудования.

- Когда выполняется прямая запись с телевизора, записывающее оборудование автоматически включается, если оно находится в режиме ожидания.

- Записывающее оборудование записывает со своего собственного тюнера. Вы можете выключить телевизор во время записи.

- Если во время записи с источника AV Вы выключите телевизор, запись будет остановлена.

Функции HDMI

Интерфейс HDMI (high-definition multimedia interface) позволяет Вам наслаждаться цифровыми изображениями высокой четкости и высококачественным звуком с помощью подсоединения телевизора и оборудования. Совместимое с интерфейсом HDMI оборудование (*1), снабженное выходным разъемом HDMI или DVI, например, спутниковый приемник или DVD плеер, может быть подсоединено к разъему HDMI, используя HDMI-совместимый (полнопроводной) кабель. Относительно подсоединений см. раздел "Внешнее оборудование" (стр. 34).

Примечание

• Интерфейс HDMI является первым в мире полностью цифровым бытовым аудио-видео интерфейсом, совместимым с сигналами нескатого формата.
• Если внешнее оборудование имеет только выход DVI, подсоедините разъем HDMI1 с помощью кабеля с адаптером с DVI на HDMI*2).
• Когда используется кабель с адаптером с DVI на HDMI, подсоедините аудио кабель к входному аудио разъему. (HDMI1: используйте разъемы COMPONENT-AUDIO).
  ● Аудио установки могут быть выполнены на экране меню "Вход HDMI1". (стр. 20)
  ● Применимые частоты дискретизации для аудио сигнала (2ch L.PCM): 48 кГц, 44,1 кГц, 32 кГц
• Разъем HDMI2 предназначены только для цифровых аудио сигналов.
• Использование с ПК не предполагается.
• Если подсоединенное оборудование имеет функцию регулировки формата изображения, то установите формат изображения на значение "16:9".
• Эти соединители HDMI являются соединителями "типа А".
• Эти соединители HDMI совместимы с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection).
• Оборудование, не имеющее выходных цифровых разъемов, может быть подсоединено к входным разъемам "Компонентный", "S-VIDEO" или "Видео", чтобы получать аналоговые сигналы.
• Входной разъем HDMI может использоваться только со следующими сигналами изображения: 480i, 480p, 576i, 576p, 720p, 1080i и 1080p. Подберите установки выходного сигнала цифрового оборудования.
• Относительно подробностей о применимых сигналах HDMI, см. стр.39.

(*1): На оборудовании, совместимом с интерфейсом HDMI, отображается логотип HDMI.

(*2): Обратитесь в Ваш местный магазин по продаже цифрового оборудования

■ Краткий обзор функций управления

При подсоединении кабеля HDMI к оборудованию Panasonic с использованием функции VIERA Link, Вы можете управлять оборудованием (стр. 32). Вы можете использовать функции VIERA Link и Q-Link совместно.

Функция\Подсоединение	VIERA Link и Q-Link(HDMI) (SCART) (HDMI)	Только VIERA Link(SCART)	Только Q-Link
Удобное воспроизведение	○	○	○
Связь по включению питания	○	○	○
Связь по выключению питания	○	○	○
Управление акустическими системами	○(не через SCART)	○	–
Удобный контроль только с помощью пульта дистанционного управления VIERA	○(не через SCART)	○	–
Прямая запись с телевизора	○(не через HDMI)	–	○
Загрузка канала	○(не через HDMI)	–	○

Функции HDMI

VIERA Link "HOAMtrol

TM"

*Используйте дополнительные возможности взаимодействия с продуктами Panasonic, оборудованными функцией "HDAVI Control". Этот телевизор поддерживает функцию "HDAVI Control 2".

Соединение при помощи кабелей HDMI с некоторым оборудованием Panasonic (DIGA проигрыватель DVD, HD видео камера, домашний кинотеатр, усилитель и т.п.) позволяет Вам автоматически связывать их. Оборудование с функцией "HDAVI Control" позволяет следующие операции:

● Удобное воспроизведение (стр. 33)

Связь по включению питания (стр. 33)

Связь по выключению питания (стр. 33)

● Контроль акустических систем (стр. 33)

Кроме того, оборудование с функцией "HDAVI Control 2" позволяет следующие операции:

● Удобный контроль только с помощью пульта дистанционного управления VIERA (стр. 33)

Эти функции доступны для моделей фирмы Panasonic, имеющих "HDAVI Control" и "VIERA Link".

Мы разработали и внедрили уникальную функцию VIERA Link "HDAVI Control", которая основана на функциях управления HDMI, известного отраслевого стандарта HDMI CEC (Consumer Electronics Control). Однако, ее функционирование с оборудованием других производителей, которое поддерживает стандарт HDMI CEC, не гарантируется.

Относительно информации о совместимости обращайтесь к отдельным руководствам.

Относительно пригодного оборудования проконсультируйтесь с Вашим местным дилером Pana

Кабель HDMI

Эта функция требует совместимого с HDMI кабеля (полнопроводного). HDMI-несовместимый кабель не может использоваться. * Рекомендуется, чтобы Вы использовали кабель HDMI производства Panasonic.

Рекомендуемые запасные части:

RP-CDHG15 (1,5 M)
RP-CDHG30 (3,0 M)
RP-CDHG50 (5,0 M)

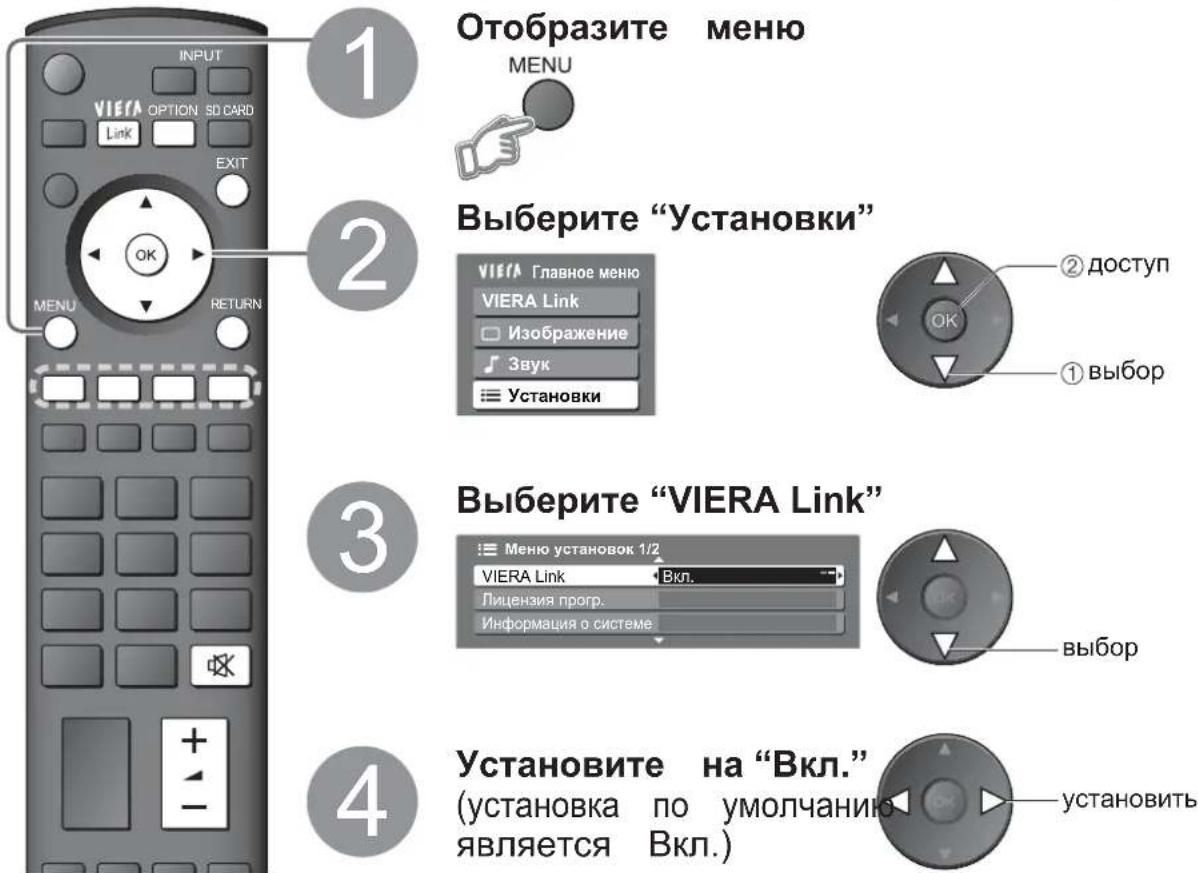

Подготовка

Настройте оборудование, чтобы активизировать эту функцию. Прочитайте руководство по эксплуатации оборудования.

Относительно подсоединений см. "Внешнее оборудование" (стр. 35). Прочитайте также руководства по эксплуатации оборудования.

В первый раз / когда добавляется новое оборудование, отсоединяется оборудование, или изменяются установки. После выполнения соединений включите оборудование, а затем включите телевизор. Выберите режим входа HDMI1 или HDMI2 (стр. 14) и убедитесь в том, что изображение отображается правильно.

1

Отобразите меню

MENU

2

Выберите "Установки"

3

Выберите "VIERA Link"

4

Установите на "Вкл."

(установка по умолчани) является Вкл.)

установить

Удобныйконтрольтолько спомощью пультдистанционногоуправленияVIERA	Вы можете контролировать подсоединенное оборудованиеДоступные кнопки пультадистанционного управления VIERA:(зависит от подсоединенного оборудования)Panasonic только с помощью пульта дистанционногоуправления VIERA (направьте пульт дистанционногоуправления на приемник сигнала телевизора).● Если меню недоступно, проверьтеустановки и оборудование (стр. 32).Получите доступ к меню оборудования1Отобразите “Меню VIERA Link” →[IMAGE]2Выберите “Упр. VIERA Link”[IMAGE]3Выберите оборудование,к которому Вы хотитеполучить доступ[IMAGE]4 Управляйте меню оборудования● Пример:
	DIGA проигрыватель DVD	HD видео камера	Домашний кинотеатр
	[IMAGE]	[IMAGE]	[IMAGE]
		8 / 8DATE/TIME 2006.12. 1 10:46
			StartListenWatchImport/RecordSetup
	Относительно операций для оборудования обращайтесь к руководству по эксплуатации оборудования.
Удобноевоспроизведение	Автоматическое переключение входа – Когда работает подсоединенноеоборудование Panasonic, режим входа переключается автоматически. Когда онозаканчивает работать, режим входа возвращается.
Связь повключению питания	Когда подсоединенное оборудование Panasonic начинает воспроизведениеИли активизирован прямой навигатор / функциональное меню дляоборудования, телевизор автоматически включается.(Только когда телевизор находится в режим ожидания.)
Связь повыключению питания	Когда телевизор установлен в режим ожидания, подсоединенное устройствоPanasonic также автоматически устанавливается в режим ожидания.● Эта функция будет работать, даже если телевизор автоматически входит в режиможидания по функции таймера отключения или по функции автоматического режиможидания.
Контрольакустическихсистем	Вы можете управлять громкоговорителями кинотеатра с помощью пульта дистанционного управления телевизора.Эта функция доступна, когда подсоединен усилитель Panasonic или домашний кинотеатр Panasonic.● Если меню недоступно, проверьтеустановки и оборудование (стр. 32).1Отобразите “Меню VIERA Link” →[IMAGE]2Выберите “Выбор динамика”[IMAGE]3Установите на “Дом. кинотеатр” —— или “ТВ”[IMAGE]установить

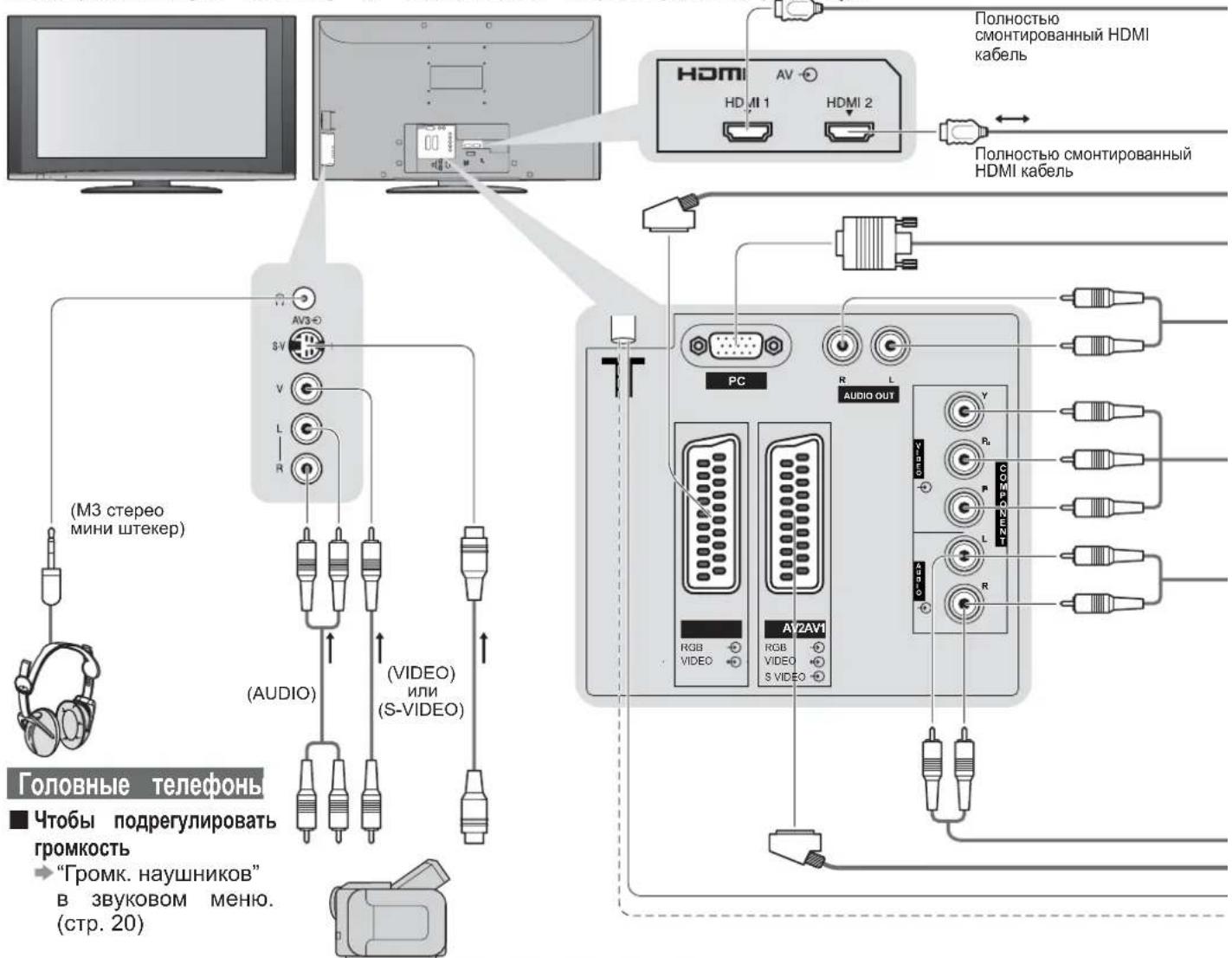

Внешнее оборудование

Эти схемы показывают наши рекомендации относительно того, как подсоединять телевизор к Вашему разнообразному оборудованию. Относительно других соединений примите во внимание инструкции для каждого оборудова нижеприведенную таблицу и технические характеристики (стр. 43).

Полностью смонтированный HDMI кабель HDMI AV HD MI 1 HDMI 2 Полностью смонтированный HDMI кабель AV3+0 S-V V L R (M3 стерео мини штекер) (AUDIO) (VIDEO) или (S-VIDEO) PC AUDIO OUT AV2AV1 RGB VIDEO RGB VIDEO S VIDEO Y P L R Головные телефонь Чтобы подрегулировать громкость "Громк. наушников" в звуковом меню. (стр. 20)

Видеокамера / Игровая приставки

■Типы оборудования, которое можно подсоединить, для каждого соединителя

Запись / Воспроизведение (оборудование)	AV1	AV2	AV3(Cбоку ТВ)	COMPONENT	AUDIO OUT	HDMI
						1	2
■Для записи / воспроизведения видеокассет / DVD (ВКМ / проигрыватель DVD)	○	○
■Для просмотра DVD (DVD плеер)	○	○	○	○		○	○
■Для просмотра изображений с видеокамеры (Видео камера)	○	○	○			○	○
■Для просмотра спутникового телевещания (Спутниковый приемник)	○	○	○			○	○
■Для игр (Игровая приставка)	○	○	○
■Для использования усилителя с акустической системой					○
■Q-Link	○	○
■Прямая запись с телевизора	○	○
■VIERA Link						○	○

○: Рекомендуемое подсоединение

VIERA Link (стр. 32)

• Используйте полнопроводной HDMI-совместимый кабе.
• Прочитайте также руководства по эксплуатации оборудования.

Удобное воспроизведение, Удобный контроль только с помощью пул дистанционного управления VIERA

Illustration of a television connected to a device via cable (no text or symbols)

проигрыватель DVD Panasonic, HD видео камера и т.д.

■ Дом. кинотеатр

Техническая информация

Формат изображения

Можно выбрать оптимальный размер и формат, и Вы можете наслаждаться лучшим изображением. (стр. 13)

■ Авто: Режим Автоматический формат определяет наилучшее соотношение сторон для заполнения Вашего экрана. Это выполнятся с использованием четырех шагового процесса, чтобы определить, является ли просматриваемое изображение широкоформатным. Если режим Автоматический формат обнаруживает сигнал широкоформатного изображения, то он переключается в подходящий широкоформатный режим 16:9 или 14:9. Если режим Автоматический формат не обнаруживает сигнал широкоформатного изображения, то этот современный телевизор расширяет изображение для оптимального просмотра. Показанный на экране текст указывает, как режим Автоматический формат определил, какое соотношение сторон использовать: Индикация "Широкоэкранный" появляется в верхнем левом углу экрана, если обнаружен идентификационный сигнал широкоформатного изображения (WSS) или обнаружен сигнал из разъема SCART. Режим Автоматический формат переключается на подходящие широкоформатное соотношение сторон 16:9 или 14:9. Эта функция также будет работать при любом соотношении сторон. Индикация "Авто" появляется в верхнем левом углу экрана, если сверху и снизу изображения обнаружены черные полосы. Режим Автоматический формат выбирает наилучшее соотношение сторон и расширяет изображение для заполнения экрана. Этот процесс может занять несколько минут в зависимости от степени темноты изображения.

Название сигнала

Режимы формата изображения

Сигнал управления формата изображения

Сигнал широкоформатного изображения (WSS)

Сигнал управления из разъема SCART (8-штырькового) или HDMI

Авто

16:9

14:0

Ланорамный

4:3

4:3 полноэкранный

Увеличение 1

Увеличение 2

Увеличение 3

TV

AV1

AV2

AV3

Компонентный

AV1

AV2

HDMI 1

HDMI 2

TV/AV1/AV2/AV3

PAL

○

○

○

○

○

-

○

○

○

○

○

-

○

○

-

-

PAL 525/60

○

○

○

○

○

-

○

○

○

-

-

-

-

-

○

○

-

-

M.NTSC

○

○

○

○

○

-

○

○

○

-

-

-

-

-

○

○

-

-

NTSC (только аудио видео вход)

/○

○

○

○

○

-

○

○

○

-

-

-

-

-

○

○

-

-

Компонентный/HDMI

SD

525(480)/60i

○

○

○

○

○

-

○

○

○

-

-

-

-

-

-

-

○

○

525(480)/60p

○

○

○

○

○

-

○

○

○

-

-

-

-

-

-

-

○

○

625(576)/50i

○

○

○

○

○

-

○

○

○

-

-

-

-

○

-

-

○

○

625(576)/50p

○

○

○

○

○

-

○

○

○

-

-

-

-

○

-

-

○

○

HD

750(720)/50p

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

○

○

750(720)/60p

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

○

○

1125(1080)/50i

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

○

○

1125(1080)/60i

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

○

○

1125(1080)/50p

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

○

○

1125(1080)/60p

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

○

○

1125(1080)/24p

○

○

○

○

○

○

○

○

-

-

-

-

-

-

-

○

○

Вход ПК

-

○

-

-

○

-

-

-

-

-

-

-

-

-

-

-

-

-

Примечание

• Формат изображения отличается в зависимости от программы и т.п. Если формат изображения больше, чем стандартный "16:9", то могут появиться черные полосы сверху и снизу экрана.
• Если размер экрана выглядит необычно, когда на ВКМ воспроизводится записанная широкоформатная программа, подрегулируйте трекинг на ВКМ. (См. руководство по эксплуатации ВКМ.)
  ● Формат экрана может быть запомнен отдельно для сигналов SD (стандартного разрешения) и HD (высокого разрешения).
• Для ручного выбора формата изображения: (только "16:9" или "4:3" в режиме ПК)

Выбирается наилучшее соотношение и изображение расширяется для заполнения экрана.
Непосредственно отображает изображение в формате "16:9" без искажения (анаморфотное).
Отображает изображение в стандартном формате "14:9" без увеличения.

Отображает изображение 4:3 на всем экране Растяжение заметно только на левом и правом крае.

Отображает изображение в стандартном формате "4:3" без искажения.

Отображает изображение 4:3 увеличенным горизонтально, чтобы заполнить экран.

Отображает изображение "16:9" в стиле почтового ящика изображение "4:3" без искажения.

Отображает изображение "16:9" в стиле почтового ящика (анаморфотное) на всем экране без искажения.

Отображает изображение "2,35:1" в стиле почтового ящика (анаморфотное) на всем экране без искажения. В формате "16:9" максимально отображает изображение (с небольшим увеличением).

VIERA Link "HOANtrol

TM”

Соединения HDMI для некоторого оборудования Panasonic позволяет Вам автоматически связывать их. (стр. 32)

- Эта функция может не работать нормально в зависимости от состояния оборудования.

- Изображение или звук могут быть недоступны первые несколько секунд, когда начинается воспроизведение.

- Изображение или звук могут быть недоступны первые несколько секунд, когда переключается режим входа.

● Будет отображаться функция громкости, когда регулируется громкость на оборудовании.

- Удобное воспроизведение также доступно при использовании пульта дистанционного управления для усилителя или домашнего кинотеатра. Прочитайте руководство по эксплуатации оборудования.

- Если Вы соединили одновременно оборудование такого же типа (например: один DIGA к HDMI1 / другой DIGA к HDMI2), функция VIERA Link также доступна для разъема с меньшим номером.

“HDAVI Control 2” является новейшим стандартом (по состоянию на февраль 2007 г.) для HDAVI Control-совместимого оборудования Panasonic. Этот стандарт совместим с традиционным HDAVI-оборудованием Panasonic.

Формат данных для просмотра на карте

Фото : Неподвижные изображения, записанные с помощью цифровых фотоаппаратов, совместимых с файлами JPEG стандартов DCF EXIF

Формат данных : Основной формат JPEG (субдискретизация 4:4:4, 4:2:2 или 4:2:0)

Макс. количество файлов: 9999

Разрешение изображения от 160 × 120 до 10000000

- Совместимые типы карт (максимальная емкость): SDHC-карта (4 Гб), SD-карта (2 Гб), карта MultiMedia (128 Мб), карта miniSD (1 Гб) (требуется адаптер карты miniSD)

- Если вставлена miniSD карта, вставьте / выньте ее вместе с адаптером.

● Проверьте последнюю информацию о типе карты на следующем веб-сайте. (только английский язык) http://panasonic.co.jp/pavc/global/cs/

*DCF (Design rule for camera file system): Единый стандарт, выработанный ассоциацией Japan Electronics and Information Technology Industries Association (JEITA).

Примечание

- Изображения JPEG, модифицированные с помощью PC, не могут отображаться.

- Изображения, импортированные с PC, должны быть совместимы со стандартами EXIF (Exchangeable Image File) 2.0, 2.1 и 2.2.

● Частично поврежденные файлы могут отображаться с уменьшенным разрешением.

● На данном телевизоре может читаться только расширение ".JPG".

● Названия папок и файлов могут отличаться в зависимости от используемой цифровой фотокамеры.

● Нельзя использовать двухбайтовые символы или специальные коды.

● В случае переименования файлов или папок карта может стать непригодной к использованию аппарате.

Техническая

информация

Информация о разъемах SCART, S-Video и HDMI

■ AV1 Разъем Scart

(RGB, VIDEO, Q-Link)

Подходящими входами для AV1 являются RGB [Red (красный) / Green (зеленый) / Blue (синий)].

Разъем земля 21 CVBS выход (видео) 19 CVBS земля 17 Красный вход 15 Красный земля 13 Зеленый вход 11 Зеленый земля 9 Синий вход 7 Синий земля 5 Аудио выход (Л) 3 Аудио выход (П) 1 20 CVBS вход (видео) 18 Состояние RGB земля 16 Состояние RGB 14 Земля 12 -- 10 Данные Q-Link 8 Состояние CVBS 6 Аудио вход (Л) 4 Аудио земля 2 Аудио вход (П)

■ AV2 Разъем Scart

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2 - Контакты 15 и 20 зависят от переключения AV2 S-VHS / VIDEO.

Разъем земля 21 CVBS выход (видео) 19 CVBS земля 17 Красный вход, S.C. - вход 15 Красный земля 13 Зеленый вход 11 Зеленый земля 9 Синий вход 7 Синий земля 5 Аудио выход (Л) 3 Аудио выход (П) 1 20 CVBS вход (видео) 18 Состояние RGB земля 16 Состояние RGB 14 Земля 12 -- 10 Данные Q-Link 8 Состояние CVBS 6 Аудио вход (Л) 4 Аудио земля 2 Аудио вход (П)

■ AV3 S-VIDEO 4-штыревой разъем

Хроматические данные вход Сигнал яркости вход Хроматические данные земля Сигнал яркости земля

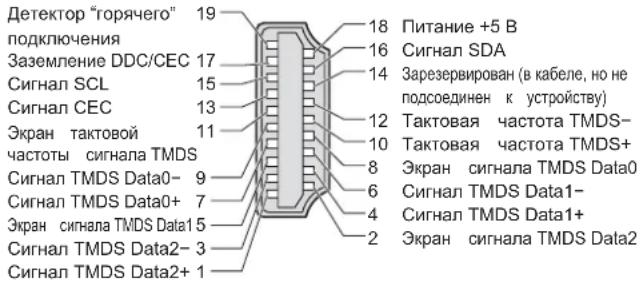

Разъем HDMI

Детектор "горячего" подключения Заземление DDC/CEC Сигнал SCL Сигнал CEC Экран тактовой частоты сигнала TMDS Сигнал TMDS Data0- Сигнал TMDS Data0+ Экран сигнала TMDS Data1- Сигнал TMDS Data2- Сигнал TMDS Data2+ 1 19 17 15 13 11 18 16 14 12 10 8 6 4 2 Питание +5 В Сигнал SDA Зарезервирован (в кабеле, но не подсоединен к устройству) Тактовая частота TMDS- Тактовая частота TMDS+ Экран сигнала TMDS Data0 Сигнал TMDS Data1- Сигнал TMDS Data1+ Экран сигнала TMDS Data2

Подсоединение ПК

К этому телевизору может быть подключен ПК так, что на телевизоре отображается экран ПК и слышен звук.

● Сигналы ПК, которые могут вводиться: Частота горизонтальной развертки от 31 до 69 кГц; частота вертикальной развертки от 59 до 86 кГц (сигнал, содержащий более 1024 линий, может вызвать неправильное отображение изображения).
- Адаптер ПК не нужен для совместимого с DOS/V 15-штырькового соединителя D-sub.

Примечание

● Некоторые модели ПК не могут быть подключены к этому телевизору.
● При использовании ПК установите качество цвета дисплея ПК на самое высокое значение.
- Относительно подробностей применимых сигналов ПК, см. ниже.
● Максимальное разрешение дисплея

Формат	4:3	1440 × 1080 пикселов
	16:9	1920 × 1080 пикселов

● Сигнал 15-штырькового соединителя D-sub

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑪

Номер штекера	Название сигнала	Номер штекера	Название сигнала	Номер штекера	Название сигнала
1	R	6	GND (Заземление)	11	NC (не подсоединен)
2	G	7	GND (Заземление)	12	NC (не подсоединен)
3	B	8	GND (Заземление)	13	HD
4	NC (не подсоединен)	9	NC (не подсоединен)	14	VD
5	GND (Заземление)	10	GND (Заземление)	15	NC (не подсоединен)

Поддерживаемые форматы входных видеосигналов

COMPONENT (Y, P_B , P_R ), HDMI

Значок*: Применимый входной сигнал

Название сигнала COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1125 (1080) / 60i	*	*
1125 (1080) / 50i	*	*
1125 (1080) / 60p		*
1125 (1080) / 50p		*
1125 (1080) / 24p		*

PC (D-sub 15P)

Название сигнала	Частота горизонтальной развертки (кГ)	Частота вертикальной развертки (
640 × 400 @70 Hz 31,47 70,07
640 × 480 @60 Hz 31,47 59,94
640 × 480 @75 Hz 37,50 75,00
800 × 600 @60 Hz 37,88 60,32
800 × 600 @75 Hz 46,88 75,00
800 × 600 @85 Hz 53,67 85,06
852 × 480 @60 Hz 31,44 59,89
1024 × 768 @60 Hz 48,36 60,00
1024 × 768 @70 Hz 56,48 70,07
1024 × 768 @75 Hz 60,02 75,03
1024 × 768 @85 Hz 68,68 85,00
1280 × 1024 @60 Hz 63,98 60,02
1366 × 768 @60 Hz 48,39 60,04
Macintosh13" (640 × 480) 35,00 66,67
Macintosh16" (832 × 624) 49,73 74,55
Macintosh21" (1152 × 870) 68,68 75,06

Примечание

• Сигналы, не соответствующие приведенным выше характеристикам, могут высвечиваться неправильно.
  ● Приведенные выше сигналы переформатируются для оптимального просмотра на Вашем дисплее.
  ● Применяемый входной сигнал для компьютеров обычно совместим со стандарт синхронизацией VESA.
• Компьютерный сигнал увеличивается или сжимается для отображения на дисплее, что может привести к недостаточной четкости отображения мелких деталей.

Часто задаваемые вопросы

Перед тем, как обращаться за техобслуживанием или помощью, обратитесь, пожалуйста, к этим простым советам, чтобы разрешить проблему. Если проблема все еще существует, обратитесь, пожалуйста, за помощью к Вашему местному дилеру Panasonic.

Белые пятна или затененные изображения (помехи)

● Проверьте положение, направление и подсоединение антенны.

Нет ни изображения, ни звука

● Не находится ли телевизор в "режиме AV"?
● Вставлена ли штепсельная вилка в сетевую розетку?
● Включен ли телевизор?
● Проверьте меню изображения (стр. 20) и громкость.
- Проверьте, что есть все необходимые кабели SCART и соединения надежно выполнены в нужных местах.

Авто-формат

● Автоматический формат разработан для обеспечения использования наилучшего соотношение сторон для заполнения Вашего экрана. Относительно пользовательского контроля, пожалуйста, см. стр. 36.

S-Video / черно-белое изображение

- Используя кнопку AV, пожалуйста, подтвердите Ваш выбор S-Video I.e. AV2/AV2S (стр. 14).

Экранная индикация – т.е. EC/AV1

- Вы можете просто очистить их, нажимая кнопку. Снова нажмите для повторного отображения.

Illustration of a TV displaying a flat-screen cable connected to an antenna, with no text or symbols present.

Функции Прямая запись с телевизора / Q-link не работают.

- Проверьте кабель SCART и его подсоединение. Установите также "Выход AV1 / AV2" в меню установок. (стр. 21).

На экране могут наблюдаться красные точки, синие точки, зеленые точки и чёрные точки

- Это является характеристикой жидкокристаллической панели. Это не является неисправностью и не подлежит сервисному обслуживанию. Жидкокристаллическая панель изготавливается с помощью высокопрецизионной технологии, позволяя Вам отчетливо видеть мелкие детали изображения. Иногда на экране может появиться несколько неактивных элементов изображения в виде фиксированных точек синего, зеленого, красного или чёрного цвета. Имейте, пожалуйста, в виду, что это не влияет на эффективность работы Вашего ЖКД.

Если на панель LCD нажать пальцем, то она слегка прогнется. Может раздаться легкое потрескивание.

● Вокруг панели должно быть достаточно места для предотвращения возможности его повреждения. Если на панель LCD нажать пальцем, то она слегка прогнется, и может раздаться легкое потрескивание. Это не означает, что прибор поврежден.

Проблема Действия
Зав.НДМИ	Хаотичное изображение, зашумленность	Установите опцию “Шумопонижение” в Меню изображения (для уменьшения помех). (стр. 20)Проверьте расположенные поблизости электрические изделия (автомобиль, мотоцикл, флуоресцентная лампа).
	Изображение не может быть отображено	Не установлены ли опции “Цвет” или “Контраст” в Меню изображения на минимальные значения? (стр. 20)Проверьте систему цвета. (стр. 23)
	Расплывчатое или искаженное изображение (нет звука или низкая громкость)	Заново установите каналы. (стр. 22)
	Отображается необычное изображение	Выключите переключатель питания вкл. / выкл. телевизора, а затем снова включите его.
	Звук не воспроизводится	Не активизировано ли “Приглушение звука”? (стр. 7)Не установлена ли громкость на минимальное значение?
	Низкий уровень звука или искаженный звук	Прием звукового сигнала может ухудшиться.Установите опцию “MPX” (стр. 20) в Звуковом меню в положение “Моно”.Проверьте систему звука. (стр. 23)
	Необычный звук	Выполните установку звука подсоединенного оборудование на положение “2ch L.PCM”.Проверьте установку “Вход HDMI1” в Звуковом меню. (стр. 20)Если имеется проблема с цифровым звуковым соединением, выберите аналоговое звуковое соединение. (стр. 31)
	Когда оборудование подсоединено через HDMI, изображения с внешнего оборудования выглядят необычно	Правильно ли подсоединен кабель HDMI? (стр. 34)Выключите телевизор и оборудование, а затем снова включите их.Проверьте входной сигнал с оборудования. (стр. 39)Используйте оборудование, совместимое с EIA/CEA-861/861B.
Прочее	Телевизор переходит в “Режим ожидания”	Активизирована функция выключения.Телевизор входит в “Режим ожидания” приблизительно через 30 мин. после окончания телевещания.
	Пульт дистанционного управления не работает	Правильно ли установлены батарейки? (стр. 6)Включен ли телевизор?
	Появляется сообщение об ошибке	Следуйте инструкциям в сообщении.Если проблема не устраняется, проконсультируйтесь в авторизированном сервисном центре.

Лицензии

Список торговых марок

● VGA является торговой маркой корпорации International Business Machines Corporation.
● Macintosh является зарегистрированной торговой маркой корпорации Apple Computer, США.
- S-VGA является зарегистрированной торговой маркой ассоциации Video Electronics Standard Association. Даже при отсутствии специальных ссылок на компании или торговые марки продуктов, данные торговые марки полностью признаются.
● Логотип SDHC является торговой маркой.
- HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC.
HDAVI Control™ является торговой маркой компании Matsushita Electric Industrial Co., Ltd.

Технические характеристики

Источник питания			Переменный ток 220-240 В, 50 / 60 Гц
Потребление энергии	Среднее потребление		188 Вт
	Состояние ожидания		0,4 Вт
Дисплейная панель	Коэффициент экранного отношения		16:9
	Размер экрана		94 см (диагональ)
			819 мм (Ш) × 460 мм (В)
	Количество пикселей		2073600 (1920 (Ш) × 1080 (В))
Звук	Динамик		160 мм × 42 мм × 2 шт, импеданс 8 Ω
	Аудио выход		20 Вт (10 Вт + 10 Вт)
	Наушники		M3 (3,5 мм) стерео мини гнездо × 1
Сигналы ПК			VGA, SVGA, XGASXGA ...... (сжатый)Горизонтальная частота сканирования 31 - 69 кГцВертикальная частота сканирования 59 - 86 Гц
Система приема /Название производителя			PAL B, G, H, I, SECAM B, G, SECAM L / L’VHF E2 - E12 VHF H1 - H2 (ИТАЛИЯ)VHF A - H (ИТАЛИЯ) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Воспроизведение кассет NTSC с некоторых видеомагнитофонов PALM.NTSC Воспроизведение с видеомагнитофонов M. NTSCNTSC Воспроизведение с видеомагнитофонов NTSC(только аудио/видео вход)
Антенна - Задняя			УВЧ / ОВЧ
Условия эксплуатации			Температура : 0 °C - 35 °CВлажность: 20% – 80% (отн. влажность, при отсутствии конденсации)
Соединительные гнезда	AV1 (разъем Scart)		21-штырьковый разъем (аудио/видео вход, аудио/видео выход, вход RGB, Q-Link)
	AV2 (разъем Scart)		21-штырьковый разъем (аудио/видео вход, аудио/видео выход, вход RGB, вход S-Video, Q-Link)
	AV3	VIDEO	RCA штырькового типа × 1 1,0 V[p-p] (75 Ом)
		S-VIDEO	MINI DIN 4-штырьковое Y:1,0 V[p-p] (75 Ом) C:0,286 V[p-p] (75 Ом)
		AUDIO L - R	RCA штырькового типа × 2 0,5 V[rms]
	COMPONENT	VIDEO	Y 1,0 V[p-p] (включая синхронизацию)Рв, Рр ±0,35 V[p-p]
		AUDIO L - R	RCA штырькового типа × 2 0,5 V[rms]
	Другие	HDMI1 / 2	Разъем типа А ● Этот телевизор поддерживает функцию “HDAVI Contro
		PC	HIGH-DENSITY D-SUB 15-ти R,G,B/0,7 V[p-p] (75 Ом)HD, VD/Уровень TTL 2,0 - 5,0 V[p-p] (высокое сопротивление)
		Слот для картаВлот карты SD × 1
	Выход	AUDIO L - R	RCA штырькового типа × 2 0,5 V[rms] (высокое сопротивление)
Габаритные размеры(Ш × В × Г)			1031 мм × 634 мм × 300 мм (Включая телевизионную подставку)1031 мм × 588 мм × 120 мм (Только Телевизор)
Масса			Нетто 27,0 кг

Примечание

- Конструкция и технические характеристики могут быть изменены без уведомления. Указанный вес и габаритные размеры являются приблизительными величинами.

иненейц

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

ME67

ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКТА

ТЕЛЕВИЗИОННЫЙ ПРИЁМНИК С ЖК ЭКРАНОМ

модель TX-R37LZ70 Panasonic

СЕРТИФИЦИРОВАН ОС "ЦИКЛОН-ТЕСТ",

Сертификат:	No РОСС JP.ME67.B05282
Дата выдачи сертификата:	9 июля 2007 года
Сертификат действует до:	8 июля 2010 года
Модель TX-R37LZ70Panasonic соответствует требованиямнормативных документов:	ГОСТ Р МЭК 60065-2002ГОСТ 22505-97, ГОСТ Р 51317.3.2-99ГОСТ Р 51515-99, ГОСТ Р 51317.3.3-99ГОСТ 18198-89 (Табл.1, поз.2, 19-21)
Срок службы	7 (семь) лет

Собрано в Чешской Республике

Производитель:

Matsushita Electric Industrial Co., Ltd.

Мацушита Электрик Индастриал Ко., Лтд.

Произведено по адресу:

"Panasonic AVC Networks Czech, S.R.O." U Panasoniciku 1, CZ-320 84 Plzen, Czech Republic

Пример:

XX7211234

Pure geometric lines forming an L-shape with no text, numbers, or symbols

Означает 10 дневный период месяца:

1 — первые 10 дней нечётного месяца

2 — вторые 10 дней нечётного месяца

3 — третьи 10 дней нечётного месяца

4 — первые 10 дней чётного месяца

5 — вторые 10 дней чётного месяца

6 — третьи 10 дней чётного месяца

Означает конкретный месяц:

1 — Январь или Февраль

2 — Март или Апрель

3 — Май или Июнь

4 — Июль или Август

5 — Сентябрь или Октябрь

6 — Ноябрь или Декабрь

Означает год (последняя цифра)

Вышеуказанный номер изделия означает, что телевизор был изготовлен в марте 2007 года

Памятка покупателя

Номер модели и серийный номер этого изделия можно найти на задней панеди. Вы должны записать этот серийный номер в отведенном для этого месте внизу и сохранить эту книгу вместе с квитанцией о покупке телевизора как постоянный документ о Вашей покупке, для облегчения поиска в случае кражи или потери и для гарантийного технического обслуживания.

Номер модели Серийный номер

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic-europe.com

© 2007 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
