BEDIENUNGSANLEITUNG TY-WK23LR2W PANASONIC

für Kombination LCD-TV / DVD-Player

und LCD-TV

Modellnr. TY-WK23LR2W

Vielen Dank, dass Sie die Wandhalterung für die Panasonic Kombination LCD-TV / DVD-Player bzw. den LCD-TV gekauft haben.

• Führen Sie die Installation richtig durch, nachdem Sie dieses Installationshandbuch und die Bedienungsanleitung für die Kombination LCD-TV / DVD-Player bzw. den LCD-TV gründlich durchgelesen haben.
• Geben Sie das Installationshandbuch nach Abschluss der Installation an den Kunden, sodass er es lesen und zum späteren Nachschlagen behalten kann. (Es kann für die Wartung oder für einen Umzug notwendig sein.)
• Behalten Sie alle entfernten Teile. Sie können notwendig werden, wenn Sie den ursprünglichen Installationszustand wiederherstellen.
• Vorsicht: Diese Halterung ist nur für die Verwendung mit einem Panasonic LCD-TV, Modell TC-23LX60 / TX-17LXD6 / Serie TX-20LA6 / Serie TX-23LX60 / TX-23LXD60, ausgelegt. Eine Verwendung mit einem anderen Gerät könnte zu Instabilität führen, die Verletzungen verursachen kann.

Vorsichtsmaßnahmen bei der Installation

WARNUNG

Die Installation darf nur von zertifiziertem Personal vorgenommen werden.

- Bei einer mangelhaften Installation kann die Kombination LCD-TV / DVD-Player bzw. der LCD-TV herabfallen, was zu Körperverletzungen führen kann.

Achten Sie auf Sicherheitsfaktoren, die die Befestigungsstärke betreffen.

- Bei einer unzureichenden Stärke kann die Kombination LCD-TV / DVD-Player bzw. der LCD-TV herabfallen, was zu Körperverletzungen führen kann.

Führen Sie die Installation bei schwacher Toleranz nicht durch.

- Wenn die Montagestelle schwach ist, kann die Kombination LCD-TV / DVD-Player bzw. der LCD-TV herabfallen, was zu Körperverletzungen führen kann.

Hängen Sie sich nicht an die Kombination LCD-TV / DVD-Player bzw. den LCD-TV, verwenden Sie eine Trittleiter.

- Die Kombination LCD-TV / DVD-Player bzw. der LCD-TV kann beschädigt werden oder herabfallen, was zu Körperverletzungen führen kann.

VORSICHT

Nicht an feuchten oder staubigen Orten installieren oder wo die Kombination LCD-TV / DVD-Player bzw. der LCD-TV Lampenruß, Dampf oder Hitze ausgesetzt sein kann.

- Dies kann die Kombination LCD-TV / DVD-Player bzw. den LCD-TV beeinträchtigen und einen Brand oder Stromschlag verursachen.

Installieren Sie die Kombination LCD-TV / DVD-Player bzw. den LCD-TV nicht mit der Rückseite nach vorne, auf der Seite oder auf dem Kopf.

- In der Kombination LCD-TV / DVD-Player bzw. im LCD-TV kann sich Hitze aufstauen und einen Brand verursachen.

Mindestens zwei Personen sollten die Installation und Entfernung der Kombination LCD-TV / DVD-Player bzw. des LCD-TV durchführen.

- Ein Fallenlassen der Kombination LCD-TV / DVD-Player bzw. des LCD-TV kann zu Körperverletzungen führen.

Achten Sie darauf, dass ein Abstand von mindestens 5 cm zwischen dem Gehäuse der Kombination LCD-TV / DVD-Player bzw. dem LCD-TV und anderen Gegenständen darüber und darunter, mindestens 10 cm an den Seiten und 4 cm hinten gelassen wird.

- Auf der Rückseite der Kombination LCD-TV / DVD-Player und des LCD-TV befinden sich Belüftungslöcher. Ein Blockieren dieser Löcher kann einen Brand verursachen.

Entfernen Sie stets die Wandhalterung, wenn Sie die Kombination LCD-TV / DVD-Player bzw. den LCD-TV abnehmen.

- Ein versehentliches Stoßen an die vorstehenden Teile kann zu Verletzungen führen.

- Passen Sie auf, wenn Sie das Gerät für Reparaturen usw. abnehmen.

Sorgen Sie dafür, dass eine ausreichende Luftzirkulation vorliegt, sodass die Umgebungstemperatur 35 °C nicht überschreitet.

- In der Kombination LCD-TV / DVD-Player und im LCD-TV kann sich Hitze aufstauen und einen Brand verursachen.

Komponenten

Prüfen Sie vor Beginn der Installation als erstes, ob alle Komponenten geliefert worden sind.

□ Wandhalterung A (Hauptgerätseite) ..... (1)

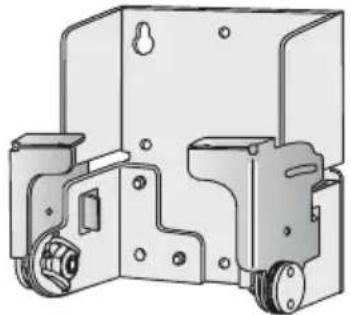

□ Wandhalterung B (Wandseite) ..... (1)

□ Halterungsbefestigungsschraube (Hauptgerätseite) ..... (4)

(M4 × 12) (8)

□ Winkelfixierschraube (2)

□ Befestigungsschraube für Wandhalterung A/B (für Befestigung an Hauptgerätseite /Wandseite).... (2)

Vorsichtsmaßnahmen bei der Installation

■ Die Wandhalterung dient der Installation einer Kombination LCD-TV / DVD-Player bzw. eines LCD-TV an einer vertikalen Wand zum Ansehen. Verwenden Sie sie nur für eine Installation an einer vertikalen Wand.

■ Bevor die Wandhalterung montiert werden kann, muss der Ständer von der Kombination LCD-TV / DVD-Player bzw. vom LCD-TV abgenommen werden. Stellen Sie vor Beginn der Arbeit den Strom ab und ziehen Sie den AC-Netzanschlussstecker.

■ Verwenden Sie beim Installieren Techniken, die zu der Struktur und den Materialien des Installationsorts passen.

■ Wenn für die Befestigung von Halterung B an einer Wand Schrauben verwendet werden, besorgen Sie handelsübliche 4-mm- (Nominalwert) oder ähnliche Schrauben, die für das Wandmaterial geeignet sind. Aus Sicherheitsgründen soll die Stärke ausreichend hoch sein.

■ Prüfen Sie das Gewicht der Kombination LCD-TV / DVD-Player bzw. des LCD-TV, die an die Wandhalterung gehängt werden soll, indem Sie das Handbuch für die Kombination LCD-TV / DVD-Player bzw. das LCD-TV-Gerät konsultieren.

■ Führen Sie die Wandmontage so aus, dass sie dem Gewicht des Fernsehgeräts standhält und sich die Halterung nicht durch Vibration o. ä. löst.

■ Verstärken Sie die Halterung, wenn die Montageabschnittstärke unzureichend ist. Das Fernsehgerät kann herunterfallen, wenn die Installation mangelhaft ist oder die Schrauben locker sind.
■ Prüfen Sie, ob sich in der Wand keine elektrischen Leitungen befinden.
■ Verwenden Sie zur Befestigung von Kabeln die mitgelieferten Kabelspanner. Befestigen Sie Kabel nie mit Heftklammern. Um die Leistung der Kombination LCD-TV / DVD-Player bzw. des LCD-TV zu gewährleisten und Problemen vorzubeugen, installieren Sie sie nicht an Orten wie:

• In der Nähe von Sprinkler-Anlagen oder Hitze-/Rauchmeldern
• Wo ein Vibrations- oder Erschütterungsrisiko besteht
• In der Nähe von Hochspannungskabeln oder Motoren
• In der Nähe von Quellen von Magnetismus, Hitze, Wasser, Dampf oder Ruß
• Der Luft aus einem Heizgerät ausgesetzt

■ Sorgen Sie dafür, dass Luft um die Kombination LCD-TV / DVD-Player bzw. den LCD-TV strömen kann, sodass die Umgebungstemperatur 35 °C nicht überschreitet. Ansonsten können durch das Aufstauen von Hitze im Innern der Kombination LCD-TV / DVD-Player bzw. des LCD-TV Fehlfunktionen auftreten.
■ Über den Installationsort

Erklären Sie Ihrem Kunden auf jeden Fall folgende Punkte:

• Die Kombination LCD-TV / DVD-Player und der LCD-TV lassen sich am besten direkt von vorne ansehen.
- Vermeiden Sie Orte, an denen sich Neonbeleuchtung in der Oberfläche der Kombination LCD-TV / DVD-Player bzw. des LCD-TV spiegelt. Obwohl sich die vertikalen Winkel einstellen lassen, lässt sich die Aufhängevorrichtung nicht horizontal bewegen.
- Verwenden Sie für den Netzkabelsteckanschluss eine Steckdose, die sich leicht von Hand erreichen lässt. Sorgen Sie auch dafür, dass sich das Fernsehgerät in einer Höhe befindet, wo der Stromversorgungsschalter leicht bedient werden kann, und dass es sich innerhalb der Reichweite der Fernbedienung (etwa 6 m ab der Vorderseite) befindet.
- Überschreiten Sie bei der Installationshöhe nicht die Reichweite der Anschlusskabel (AC-Netzteil, Antenne usw.).
- Installieren Sie die Halterung an einem Ort, wo das AC-Netzteil nicht aufgehängt ist und wo es auf den Boden, Tisch usw. gelegt werden kann.
- Installieren Sie sie dort, wo sich bis 20 cm unterhalb der Kombination LCD-TV / DVD-Player bzw. des LCD-TV keine Gegenstände befinden.
- Prüfen Sie die Installationshöhe, -tiefe, Wandstruktur usw., bevor Sie die Installationsarbeit ausführen.
- Montieren Sie die Kombination LCD-TV / DVD-Player bzw. den LCD-TV nicht direkt unter Deckenleuchten (wie Strahler, Fluter oder Halogenleuchten), die normalerweise eine große Hitze abstrahlen. Dadurch können sich Kunststoffteile des Gehäuses verziehen oder beschädigt werden.

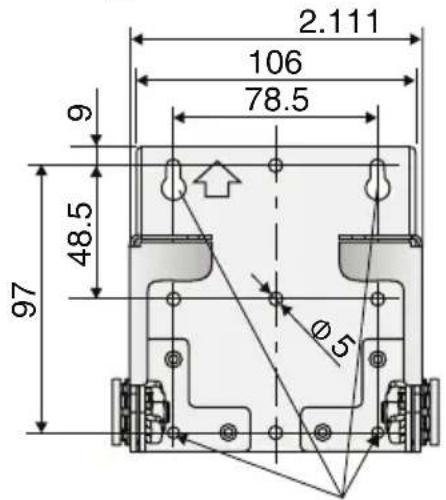

1 Prüfen Sie die Stärke der geplanten Installationsposition

Prüfen Sie die Masse (Gewicht) der Kombination LCD-TV / DVD-Player bzw. des LCD-TV, die an die Wandhalterung gehängt werden soll, indem Sie das Handbuch für die Kombination LCD-TV / DVD-Player bzw. das LCD-TV-Gerät konsultieren. Prüfen Sie unter Heranziehung der unten stehenden Maßzeichnung die Wandstärke an den 4 Montagestellen. Wenn die Stärke unzureichend ist, bringen Sie eine Verstärkung an.

2.111 106 78.5 9 48.5 97 Ø5

[ Einheit: mm ]
Wandmontagebohrungen×(4)

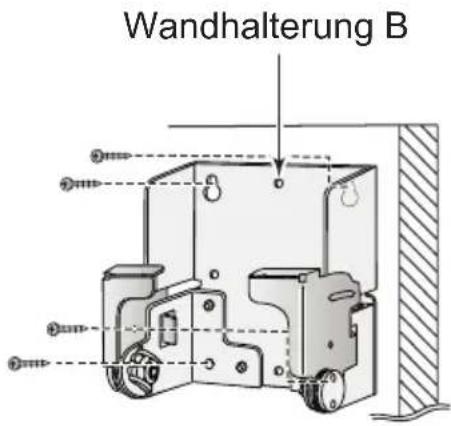

2 Montage der Wandhalterung B

Wandhalterung B

① Bestimmen Sie mit einer Wasserwaage die Installationsposition, wo die Aufhängung horizontal ist, und markieren Sie die Wand.

② Bestimmen Sie mit einer Wasserwaage die Installationsposition, wo die Aufhängung horizontal ist, und markieren Sie die Wand. Befestigen Sie die Wandhalterung B mit vier handelsüblichen 4-mm- (Nominalwert) oder ähnlichen Schrauben.

- Wenn Bolzen oder Schrauben zuvor in die Wand engelassen werden müssen, z. B. bei einer Betonwand, bestimmen Sie die Bohrungspositionen, indem Sie sie auf die tatsächliche Wandhalterung B ausrichten oder sich auf die Maßzeichnung beziehen, und lassen Sie Anker von einem Durchmesser von ca. 4 mm ein.

Hinweis:

Wenn Schrauben für die Befestigung von Halterung B an einer Wand verwendet werden, besorgen Sie handelsübliche 4-mm- (Nominalwert) oder ähnliche Schrauben, die für das Wandmaterial geeignet sind.

3 Vorbereitung des Fernsehgeräts

Für TC-23LX60 / TX-17LXD6 / TX-20LA6 Serie / TX-23LX60 Serie / TX-23LXD60

Entfernen Sie vor Beginn des Montageverfahrens das am LCD-TV befestigte Verbindungskabel. Führen Sie die Montage korrekt und sicher durch.

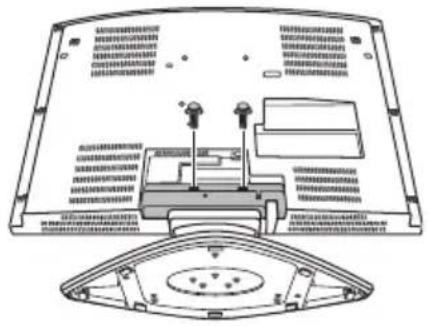

1 Entfernen Sie die Ständerabdeckung.

① Entfernen Sie das Netzkabel von der Klemme an der Ständerabdeckung.
② Entfernen Sie die 2 Schrauben.
③ Ziehen Sie die Ständerabdeckung langsam nach oben ab.

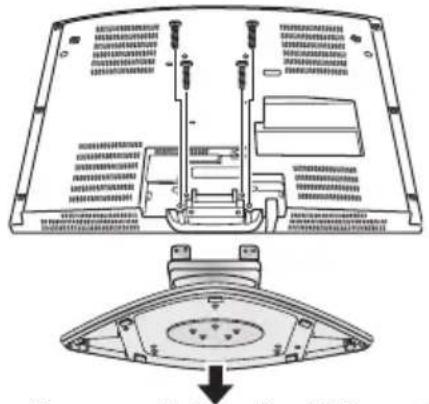

2 Entfernen Sie den TV-Ständer.

① Entfernen Sie die 4 Schrauben.
② Entfernen Sie den TV-Ständer.

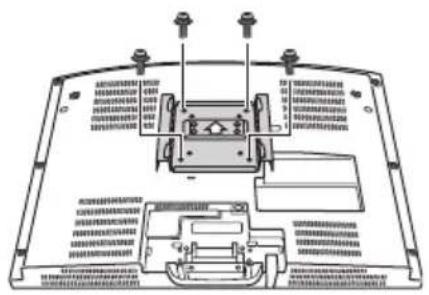

3 Montieren Sie die Wandhalterung A.

Richten Sie die Löcher der Wandhalterung A auf die Löcher im LCD-TV aus.

① Befestigen Sie sie sicher mit den 4 Halterungsbefestigungsschrauben A (M4 x 12).

Hinweis:

Bewahren Sie den Ständer, die Ständerabdeckung und die Schrauben sorgfältig auf, falls sie in Zukunft benötigt werden.

Wenn Kabel an den LCD-TV angeschlossen werden, können einige Kabel die Wand berühren. Belasten Sie die Kabel mit keinem Gewicht, wenn sie die Wand berühren.

4 Befestigung der Kombination LCD-TV / DVD-Player bzw. des LCD-TV an der Wandhalterung B (Wandseite)

1 Installation an der Wand.

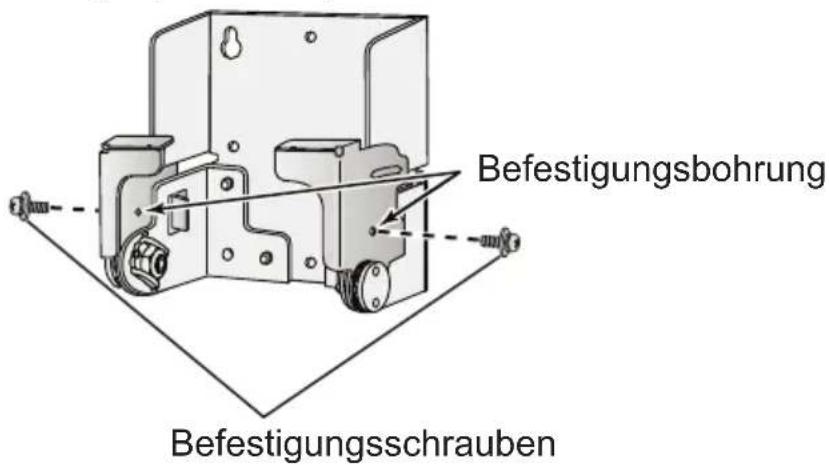

① Drehen Sie die Befestigungsschrauben in die Befestigungsbohrungen in der Wandhalterung B (Wandseite).

Befestigungsbohrung Befestigungsschrauben

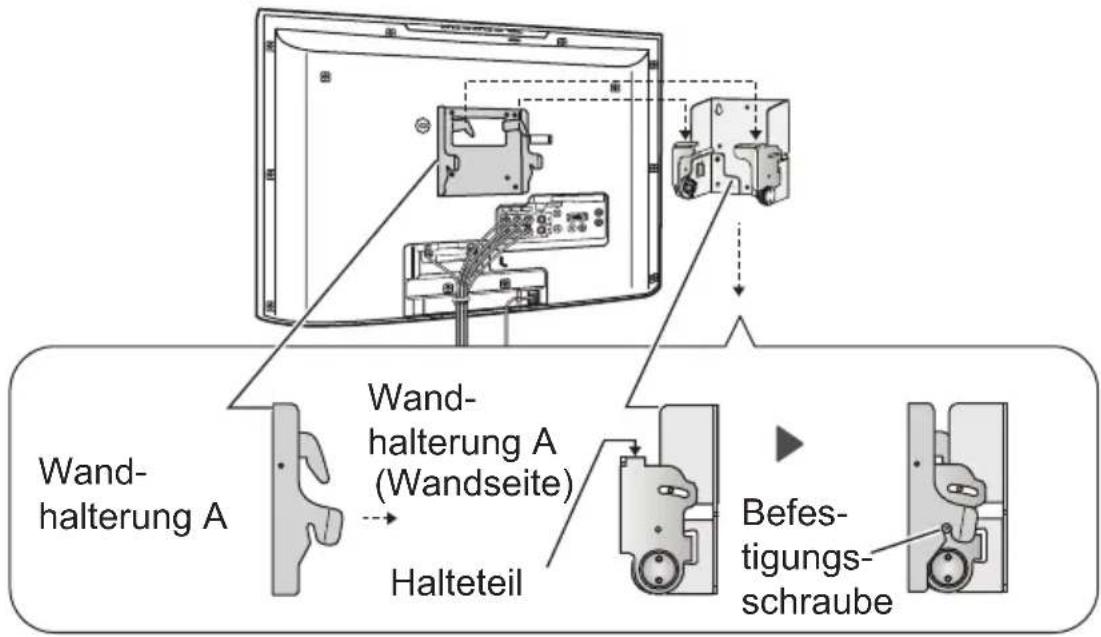

② Hängen Sie die Kombination LCD-TV / DVD-Player bzw. den LCD-TV an der Wandhalterung B auf.

Wand- halterung A Wand- halterung A (Wandseite) Halteteil Befes- tigungs- schraube

Vorsicht

Prüfen Sie, ob die Kombination LCD-TV / DVD-Player bzw. der LCD-TV sicher an den Stützen der Wandhalterung B (Wandseite) und den Befestigungsschrauben hängt, und entfernen Sie dann Ihre Hände vom LCD-TV-Gerät. Die Installation des Fernsehgeräts an der Wand sollte von mindestens zwei Personen vorgenommen werden.

2 Befestigung der Wandhalterung.

① Um ein Herunterfallen des Geräts zu verhindern, ziehen Sie die beiden Befestigungsschrauben der Wandhalterung A und B von rechts und links gut an. Wenn die Befestigungsbohrungen der Halterungen nicht aufeinander ausgerichtet sind, ist die Installation fehlerhaft. Prüfen Sie die Installation erneut und korrigieren Sie sie so, dass die Schraubenlöcher aufeinander ausgerichtet sind.

Winkelbefestigungsschraube

Befesti- gungs- schraube der Wandhalte- rung A/B

② Bringen Sie die Winkelbefestigungsschrauben lose an.

Vorsicht

Bringen Sie auf jeden Fall die Winkelbefestigungsschrauben links und rechts an, damit die Kombination LCD-TV / DVD-Player bzw. der LCD-TV nicht herunterfällt.

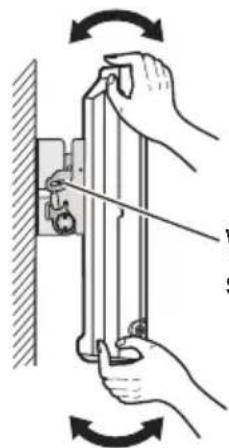

3 Installieren Sie das Gerät im gewünschten Winkel.

Positionieren Sie die LCD-TV-Wandhalterung im gewünschten Winkel von 5° aufragend bis 10° abragend. Stellen Sie den Winkel ein, indem Sie die Einkerbungen der Wandhalterung B (Wandseite) und den konkaven Teil der Wandhalterung A (Hauptgerätseite) in den gewünschten Winkel bringen.

Winkelbefestigungsschraube

4 Mit den Winkelbefestigungsschrauben festziehen

Ziehen Sie die Winkelbefestigungsschrauben nach dem Einstellen des gewünschten Winkels fest.

Vorsicht

• Um den Winkel zu ändern, lockern Sie die Winkelbefestigungsschrauben.
• Wenden Sie keine Gewalt auf die Halterung an, wenn Sie versuchen, den Einstellungswinkel von 5° aufragend bis 10° abragend zu überschreiten. Der LCD-TV kann dadurch beschädigt werden, oder es können Fehlfunktionen auftreten.

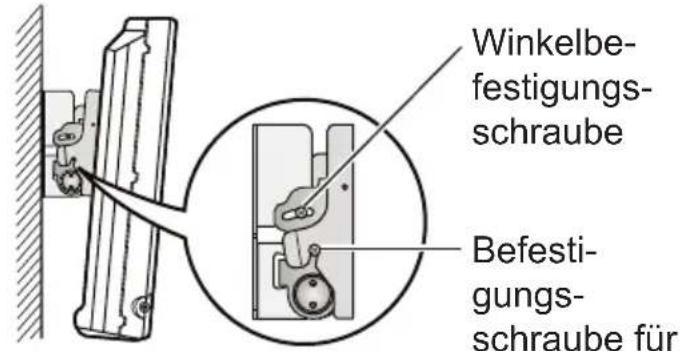

Entfernung des LCD-Fernsehgeräts

① Entfernen Sie die Winkelbefestigungsschrauben.

Winkelbefestigungsschraube Befestigungsschraube für

② Lösen Sie die beiden Befestigungsschrauben der Wandhalterung A und B auf der linken und rechten Seite der Wandhalterung.

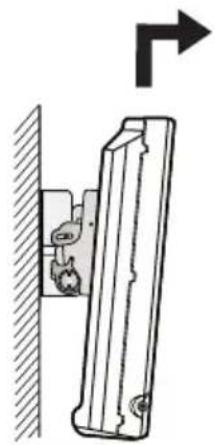

③ Während Sie die Kombination LCD-TV / DVD-Player bzw. den LCD-TV anheben, ziehen Sie sie/ihn von der Wand weg und nehmen Sie sie/ihn ab.

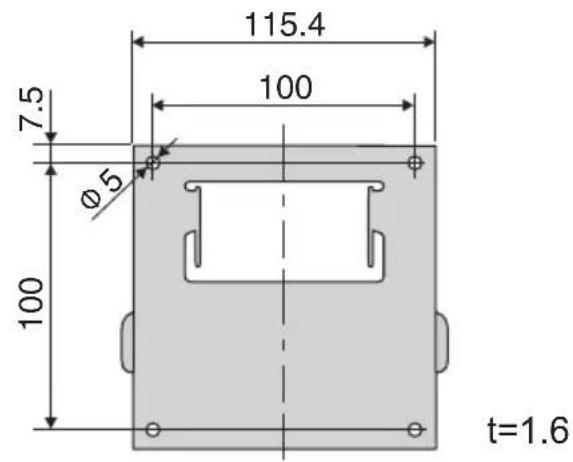

Wandhalterung A (Hauptgerätseite)

115.4 100 7.5 Ø5 100 t=1.6

41.8 115 10

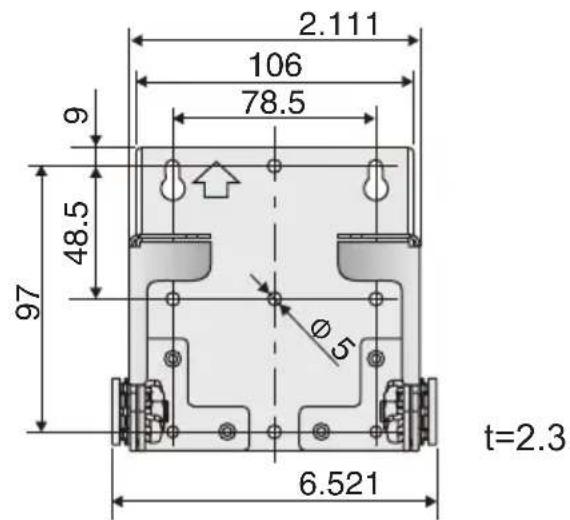

Wandhalterung B (Wandseite)

2.111 106 78.5 9 48.5 97 Ø5 t=2.3 6.521

115 59.1

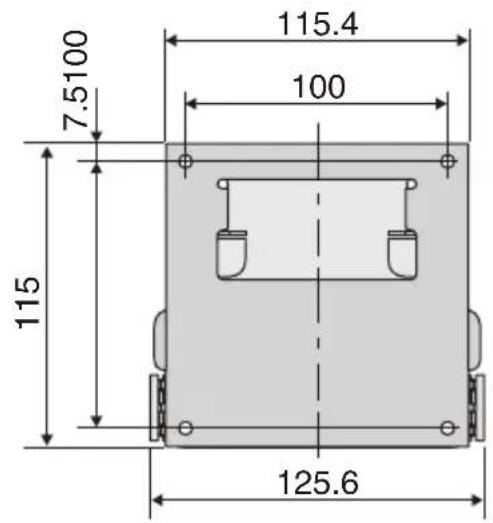

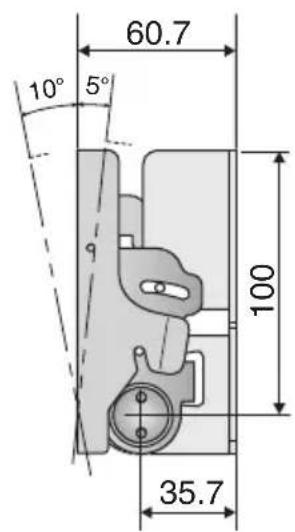

Gesamtbaugruppe

7.5100 115 115.4 100 125.6
