BEDIENUNGSANLEITUNG TH-50PH12EK PANASONIC

Hochaufl ösendes Plasmadisplay

Modell-Nr. TH-42PH12EK

TH-42PH12ES

TH-50PH12EK

TH-50PH12ES

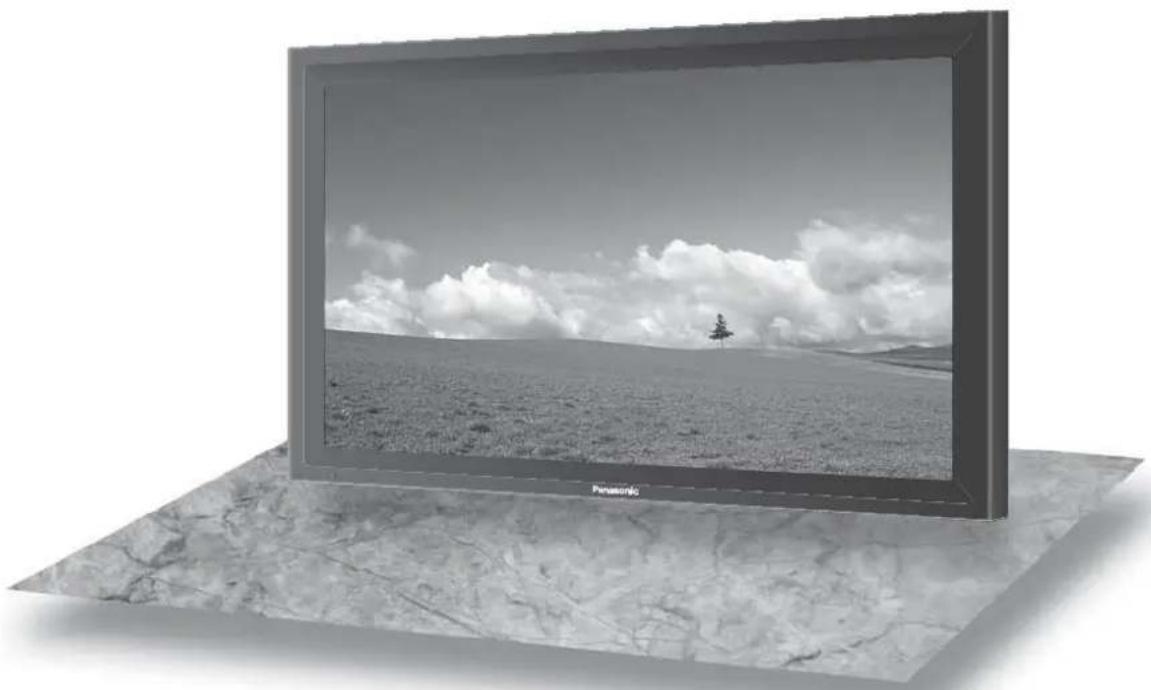

Bei der obigen Abbildung handelt es sich um ein Bild.

Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers und heben Sie sie für zukünftige Referenz gut auf.

Deutsch

Lieber Panasonic-Kunde

Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue Plasmadisplay über lange Jahre viel Freude bereitet.

Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen.

Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen zusammen mit der Quittung auf und notieren Sie sich die Modell- und die Seriennummer im Freiraum auf der hinteren Umschlagseite dieser Anleitung.

Bitte besuchen Sie die Webseite von Panasonic http://panasonic.net

Inhaltsverzeichnis

Wichtige Hinweise zur Sicherheit .... 3

Sicherheitsmaßnahmen 4

Zubehör ....7 Mitgeliefertes Zubehör ....7 Fernbedienungsbatterien ....7

Anschlüsse ....8 Anschluss an die PC-Eingangsbuchsen ....9 Anschluss an die SERIAL-Buchsen ....10 Anschluss an die AV-Geräte ....11

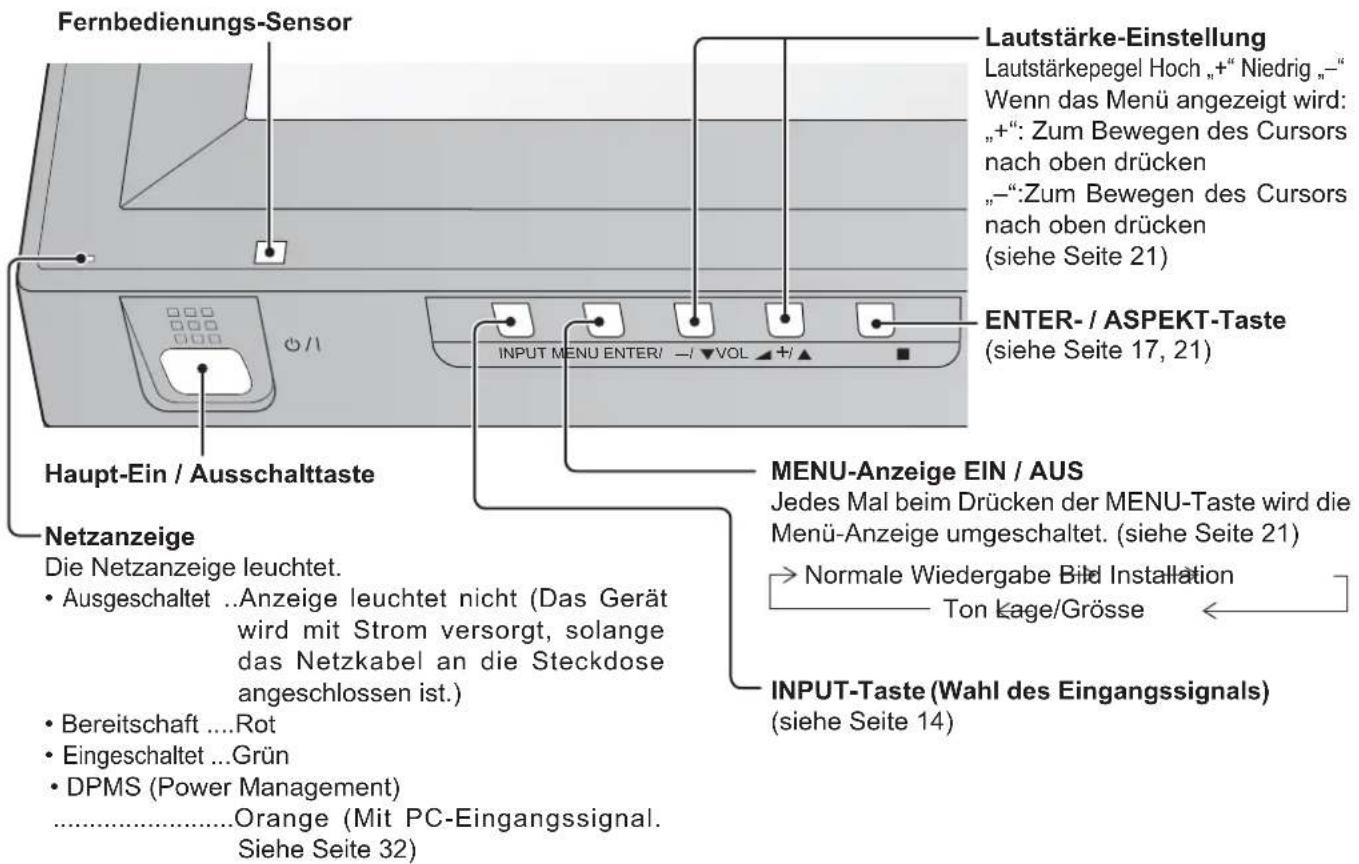

Ein- und Ausschalten .... 12 Auswahl des Eingangssignals .... 14 Grundbedienungselemente .... 15

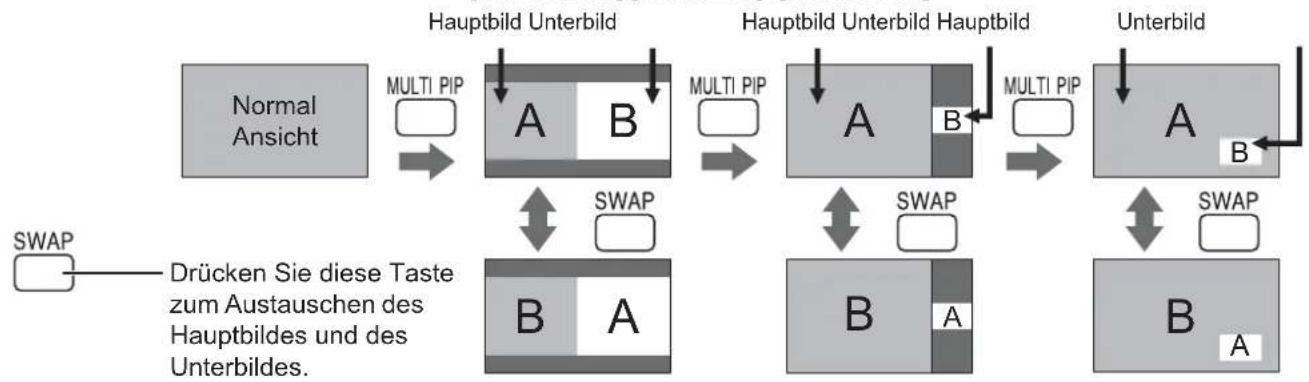

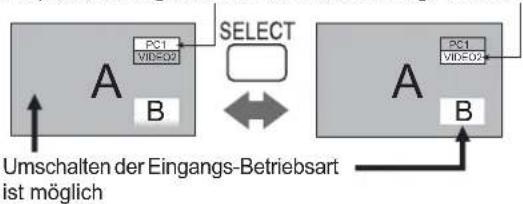

ASPEKT-Betriebsart (Bildformat) .... 17 MULTI-PIP (Multi-Bild-in-Bild) .... 18 Advanced PIP (Erweitertes PIP).... 19

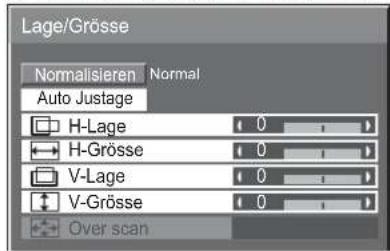

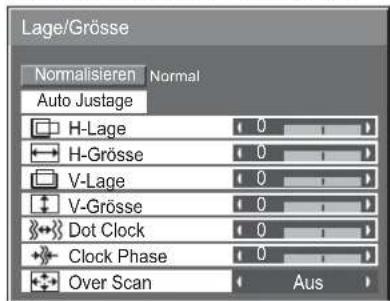

Digitaler Zoom .... 20 Menü-Anzeigen auf dem Bildschirm .... 21 Lage / Grösse anpassen .... 22 Bild-Einstellungen.... 24 Weitere Einstellungen.... 25

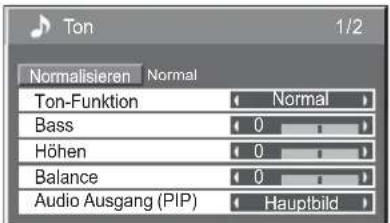

Toneinstellungen....26 SDI-Tonausgabe....26

Uhrzeit-Einstellung / Timer-Einstellungen .... 27 Uhrzeit-Einstellung .... 27 Timer-Einstellungen .... 27

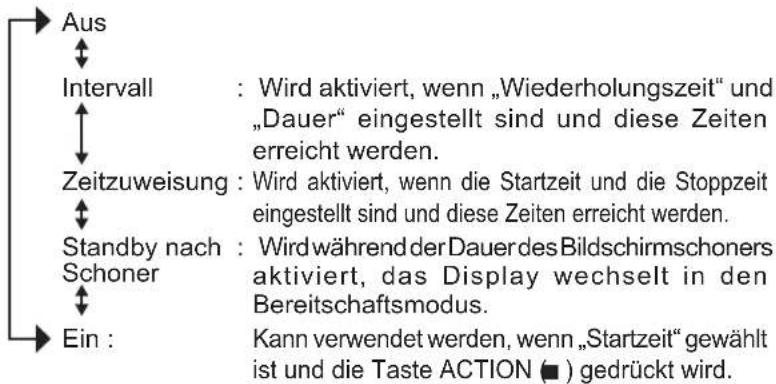

Bildschirmschoner (zum Verhindern von Einbrennen)..28 Einstellung der Zeit für den Bildschirmschoner ..... 29

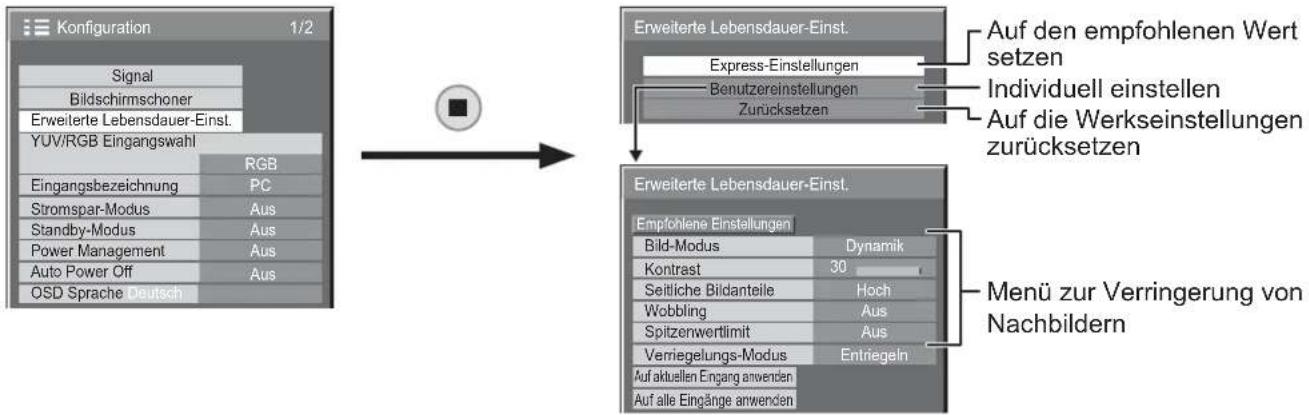

Reduzierung von Einbrennen .... 30 Erweiterte Lebensdauer-Einst. .... 30

Energieeinsparung....32

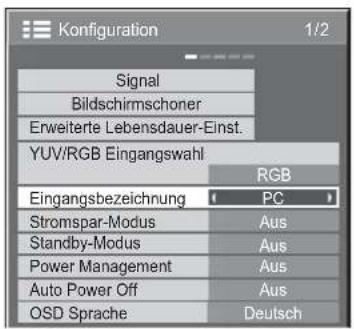

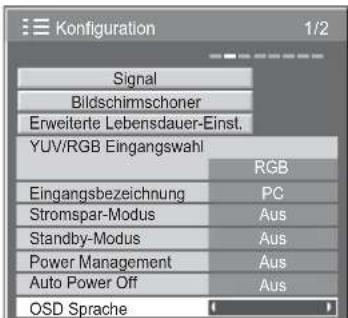

Ändern der Eingangssignalquellen .... 33 Wahl der Menüsprache für die Bildschirmanzeige... 33 Display-Ausrichtung .... 34

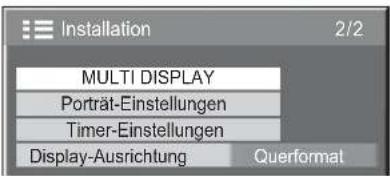

Einstellung für MULTIDISPLAY .... 35 Vorgehen zur Einstellung für MULTIDISPLAY .... 35 Funktion der Fernbedienungs-ID .... 36

Einstellung der Eingangssignale .... 37 Wahl von Component/RGB IN Signalen .... 37 Wahl von YUV/RGB IN Signalen .... 37

Signal-Menü .... 38 3D Y/C Filter .... 38 Farbsystem / Panasonic Auto .... 39

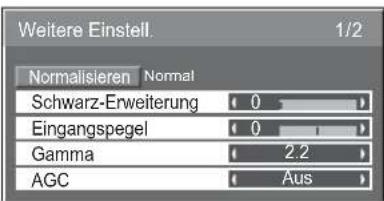

Cinema reality .... 39 XGA-Modus.... 39 Rauschminderung .... 40 Sync-Signal .... 41 Eingangssignal-Anzeige .... 41

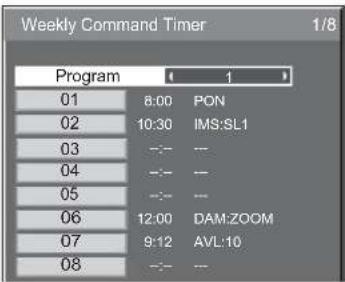

Optionsanpassung 42 Weekly Command Timer (Wöchentlicher Befehls-Timer) 45

Transportzustand 46

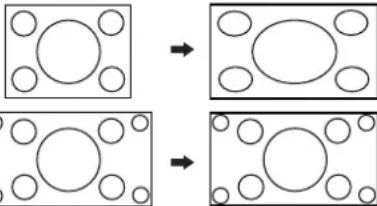

Fehlersuche .... 47 Tabelle der Bildseitenverhältnis-Betriebsarten ... 48 Gültige Eingangssignale .... 49

Befehlsliste für Weekly Command Timer .... 50 Technische Daten .... 51

Wichtige Hinweise zur Sicherheit

WARNUNG

1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden.
Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen. (einschließlich der Regale usw. über dem Gerät)
Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden.
2) Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Geräteinneren befinden sich keine Teile, die gewartet werden müssen. Wenden Sie sich für Reparaturen an einen qualifizierten Fachmann.
3) Der Erdungsanschluss des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet, der sich aus Sicherheitsgründen nur an einer geerdeten Netzsteckdose anschließen lässt. Wenden Sie sich an einen Elektriker, falls der Netzstecker nicht an eine Steckdose angeschlossen werden kann.
Die Erdung darf nicht außer Funktion gesetzt werden.
4) Um einen elektrischen Schlag zu vermeiden, stellen Sie sicher, dass der Netzsteckert richtig geerdet ist.

VORSICHT

Dieses Gerät ist für den Betrieb an Orten vorgesehen, an denen nur geringe elektromagnetische Felder auftreten.

Falls das Gerät in der Nähe von Quellen starker elektromagnetischer Felder oder an Orten betrieben wird, an denen elektrische Störsignale die Eingangssignale beeinfl ussen, kann die Bild- oder Tonwiedergabe instabil sein oder es können Störgeräusche auftreten.

Halten Sie deshalb das Gerät von Quellen starker elektromagnetischer Felder fern, um jegliche Gefahr einer Beschädigung auszuschließen.

Warenzeichen

• VGA ist ein Warenzeichen von International Business Machines Corporation.
• Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
• SVGA, XGA, SXGA und UXGA sind eingetragene Warenzeichen der Video Electronics Standard Association.
Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Hinweis:

Vermeiden Sie die Anzeige eines Standbilds über einen längeren Zeitraum hinweg, da dies zu einem permanenten Einbrennen des Bilds in den Plasmabildschirm führen kann.

Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.

Sicherheitsmaßnahmen

WARNUNG

■ Aufstellung

Für das Plasmadisplay darf nur das folgende Sonderzubehör verwendet werden. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, sodass eine Verletzungsgefahr besteht.

(Das gesamte folgende Zubehör wird von Panasonic Corporation hergestellt.)

- Lautsprecher ....TY-SP42P8W-K (für TH-42PH12EK), TY-SP42P8W-S (für TH-42PH12ES), TY-SP50P8W-K (für TH-50PH12EK), TY-SP50P8W-S (für TH-50PH12ES)

- Sockel ....TY-ST08-K (für TH-42PH12EK, TH-50PH12EK), TY-ST08-S (für TH-42PH12ES, TH-50PH12ES)

- Mobiler Ständer .....TY-ST58PF10

- Wandhalterung (vertikal) .....TY-WK42PV7

- Wandhalterung (schräg) ......TY-WK42PR7

- Wandhalterung (Ausziehbarer Typ) ......TY-WK42DR1

- Halterung für Deckenbefestigung des Plasmadisplays .. TY-CE42PS7

• BNC-Component-Video-Terminal-Board ..TY-42TM6A

• BNC-Composite-Video-Terminal-Board ...TY-42TM6B

• BNC-Dual-Video-Terminal-Board .....TY-FB9BD

• RCA-Component-Video-Terminal-Board ..TY-42TM6Z

• RCA-Composite-Video-Terminal-Board ...TY-42TM6V

- RGB-Terminal-Board (digital) .....TY-42TM6D

- Aktives RGB-Terminal-Board ....TY-42TM6G

• PC-Eingang-Terminal-Board .....TY-42TM6P

- Composite-/Component-Video Terminal-Board....TY-42TM6Y

• BNC-SDI-Terminal-Board .....TY-FB7SD

• HD-SDI-Terminal-Board .....TY-FB9HD

• HD-SDI Terminal Board mit Audio .....TY-FB10HD

• HDMI-Terminal-Board .....TY-FB8HM

- Dual HDMI Terminal Board ....TY-FB10HMD

• SCART-Terminal-Board .....TY-FB8SC

- Ir-Through-Buchsenkarte .....TY-FB9RT

• U/V-Tunerkarte mit Hospitality Port .....TY-FB9TE (für TH-50PH12EK/S)*

- Fernbedienung (Set Up Loader) .....TY-RM09SL (für TH-50PH12EK/S)*

• DVI-D-Anschlusskarte .....TY-FB11DD

- Touch Panel ....TY-TP42P10S (für TH-42PH12EK/S), TY-TP50P10S (für TH-50PH12EK/S)

- Blendschutzfi Iter ....TY-AR42P12W (für TH-42PH12EK/S), TY-AR50P12W (für TH-50PH12EK/S)

* Außer für Großbritannien und Irland

Alle Einstellungen müssen durch einen qualifi zierten Fachmann vorgenommen werden.

Kleinteile können eine Erstickungsgefahr darstellen, wenn sie versehentlich verschluckt werden. Bewahren Sie Kleinteile nicht in der Reichweite von Kleinkindern auf. Entsorgen Sie nicht benötigte Kleinteile und sonstige Gegenstände (einschließlich Verpackungsmaterial und Plastiktüten/-abdeckungen), damit Kleinkinder nicht damit spielen und somit einer Erstickungsgefahr ausgesetzt sind.

Das Plasmadisplay darf nicht auf einer geneigten oder instabilen Fläche aufgestellt werden.

- Das Plasmadisplay kann umkippen und herunterfallen.

Keine Gegenstände auf das Plasmadisplay stellen.

- Beim Eindringen von ausgeschüttetem Wasser oder von Fremdkörpern kann ein Kurzschluss verursacht werden, der einen Brand oder einen elektrischen Schlag auslösen kann. Falls irgendwelche Fremdköper in das Plasmadisplay gelangen, müssen Sie sich an Ihren örtlichen Panasonic-Händler wenden.

Nur in senkrechter Position befördern.

- Falls Sie das Gerät so transportieren, dass der Display-Bildschirm nach oben oder nach unten zeigt, kann die inneren Schaltkreise beschädigt werden.

Die Be - und Entlüftungsöffnungen dürfen unter keinen Umständen durch Gegenstände jeglicher Art zugedeckt werden.

Für ausreichende Belüftung;

Bei Verwendung des Sockels (Sonderzubehör) muss der freie Abstand an der Oberseite und auf beiden Seiten mindestens 10 cm, an der Unterseite und Rückseite mindestens 7 cm betragen, und es muss ein freier Abstand zwischen der Unterkante des Displays und dem Fußboden eingehalten werden. Bei Verwendung einer anderen Aufstellungsmethode sind die entsprechenden Anweisungen zu befolgen. (Wenn die Installationsanleitung keine spezifischen Angaben enthält, ist ein Mindestabstand von jeweils 10 cm an der Oberseite, an der Unterseite sowie der linken und rechten Seite, und von 7 cm an der Rückseite einzuhalten.)

■ Verwendung des Plasmadisplays

Das Plasmadisplay ist für den Betrieb mit einer Netzspannung von 220 - 240 V, 50/60 Hz vorgesehen.

Die Entlüftungsöffnungen dürfen nicht abgedeckt werden.

- Falls die Entlüftungsöffnungen blockiert werden, kann sich das Plasmadisplay überhitzen, was einen Geräteschaden oder einen Brand verursachen kann.

Keine Fremdkörper in das Plasmadisplay stecken.

- Metallene oder entzündbare Gegenstände dürfen nicht durch die Entlüftungsöffnungen in das Plasmadisplay gesteckt werden oder in das Gerät fallen, weil die Gefahr eines Brandausbruchs oder eines elektrischen Schlages vorhanden ist.

Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden.

- Im Inneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an Ihren örtlichen Panasonic-Händler.

Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.

Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.

Verwenden Sie ausschließlich das Netzkabel im Lieferumfang dieses Gerätes.

- Bei Verwendung eines anderen als des mitgelieferten Netzkabels besteht die Gefahr von Brand oder elektrischem Schlag.

Den Netzstecker vollständig an eine Steckdose anschließen.

- Falls der Netzstecker nicht vollständig hineingesteckt ist, kann durch entstehende Wärme ein Brand verursacht werden. Ein beschädigter Netzstecker oder eine Steckdose mit lockerer Abdeckplatte dürfen nicht verwendet werden.

Den Netzstecker nicht mit nassen Händen anfassen.

- Beim Anfassen mit nassen Händen kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel darf nicht beschädigt werden. Beim Lösen aus der Steckdose muss das Kabel am Netzstecker festgehalten und herausgezogen werden.

- Das Kabel darf nicht beschädigt oder abgeändert, mit schweren Gegenständen belastet, einer Wärmequelle ausgesetzt, verdreht, stark gebogen oder gezogen werden. In diesem Fall besteht die Gefahr eines Brandausbruchs oder eines elektrischen Schlages. Ein beschädigtes Netzkabel muss unverzüglich bei einem autorisierten Kundendienstzentrum repariert werden.

Falls das Plasmadisplay für längere Zeit nicht in Betrieb genommen wird, müssen Sie das Netzkabel aus der Steckdose ziehen.

■ Bei auftretenden Störungen

Bei einer Störung (wie Bild- oder Tonausfall) oder falls Rauch oder ein abnormaler Geruch aus dem Plasmadisplay austritt, muss der Netzstecker sofort aus der Steckdose gezogen werden.

- Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an Ihren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay irgendwelche Reparaturen vorzunehmen.

Beim Eindringen von Fremdkörpern oder Wasser oder bei einer Gehäusebeschädigung müssen Sie den Netzstecker sofort aus der Steckdose ziehen.

- Durch einen Kurzschluss kann ein Brand verursacht werden. Wenden Sie sich gegebenenfalls für notwendige Reparaturen an Ihren örtlichen Panasonic-Händler.

VORSICHT

■ Verwendung des Plasmadisplays

Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Plasmadisplays halten.

- Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Plasmadisplays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können.

Zum Ändern des Aufstellungsortes müssen alle Kabel gelöst werden.

- Beim Ändern des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden, was zu einem Brandausbruch oder einem elektrischen Schlag führen kann.

Ziehen Sie vor dem Reinigen als Vorsichtsmaßnahme den Netzstecker aus der Steckdose.

- Bei angeschlossenem Netzstecker kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel regelmäßig reinigen, sodass sich kein Staub darauf ansammeln kann.

- Falls sich auf dem Netzkabel Staub ansammelt, kann die Isolation durch Feuchtigkeit beschädigt werden, was zu einem Brandausbruch führen kann. Das Netzkabel aus der Steckdose ziehen und mit einem trockenen Tuch abwischen.

Batterien dürfen weder verbrannt noch zerlegt werden.

- Batterien keinen übermäßigen Temperaturen wie Sonneneinstrahlung, Feuer usw. aussetzen.

Das Plasmadisplay strahlt Infrarotstrahlen ab und kann daher andere Infrarot-Kommunikationsgeräte beeinfl ussen.

Den Infrarot-Sensor an einem Ort aufstellen, an dem er nicht von direktem oder reflektiertem Licht des Plasmadisplay beeinfl usst werden kann.

Reinigung und Wartung

Der Bildschirm ist speziell behandelt. Verwenden Sie deshalb zum Reinigen nur das mitgelieferte Tuch oder ein weiches fusselfreies Tuch.

• Bei starker Verschmutzung feuchten Sie ein weiches, fl usenfreies Tuch mit reinem Wasser oder einer Lösung aus 1 Teil Wasser und 100 Teilen eines neutralen Reinigungsmittels an, wischen Sie die Bildschirmoberfl ä che damit ab, und reiben Sie anschließend mit einem trockenen, weichen, flusenfreien Tuch gleichmäßig nach, bis die Oberfläche vollständig trocken ist.
  • Die Bildschirmoberfl äche darf nicht mit Fingernägeln oder anderen Gegenständen zerkratzt werden und es dürfen keine Gegenstände gegen den Bildschirm geschlagen werden, weil er beschädigt werden kann. Jeglicher Kontakt mit fl üchtigen Substanzen, wie Insektenschutzmittel, Lösungsmittel usw. ist zu vermeiden, weil die Oberfl äche beschädigt werden kann.

Verwenden Sie zum Reinigen des Gehäuses ein weiches trockenes Tuch.

• Bei starker Verschmutzung müssen Sie das Gehäuse mit einem weichen Tuch, das mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, reinigen. Wischen Sie das Gehäuse mit einem anderen weichen Tuch trocken.
• Es darf kein Reinigungsmittel auf die Bildschirmoberfläche gelangen. Falls Wassertropfen ins Geräteinnere gelangen, können Betriebsstörungen verursacht werden.
• Vermeiden Sie jeglichen Kontakt des Gehäuses mit flüchtigen Substanzen, wie Insektenschutzmitteln, Lösungsmitteln usw., weil das Gehäuse beschädigt werden und sich die Beschichtung ablösen kann. Außerdem darf das Gehäuse nicht über längere Zeit mit Gegenständen aus Gummi oder PVC in Berührung kommen.

Zubehör

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Bedienungsanleitung Panasonic

CD-ROM (Bedienungsanleitung)

Fernbedienung N2QAYB000432

Batterien für die Fernbedienung (Grösse R6 (UM3) x 2)

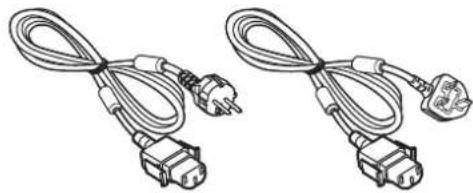

Netzkabel

Fernbedienungsbatterien

Zwei Batterien der Grösse R6 sind notwendig.

1. Den Haken ziehen und festhalten, dann den Batteriefachdeckel öffnen.

2. Die Batterien einlegen – dabei auf korrekte Polarität achten (+ und –).

3. Den Batteriefachdeckel wieder anbringen.

Beim regelmäßigen Benutzen der Fernbedienung sollten die alten Batterien für eine längere Lebensdauer durch Alkali-Batterien ausgetauscht werden.

Vorsichtsmaßnahmen bei der Verwendung von Batterien

Ein falsches Einlegen der Batterien kann zum Auslaufen und zum Korrodieren und dadurch zu Beschädigungen der Fernbedienung führen.

Die Batterien sind auf umweltfreundliche Art zu entsorgen.

Beachten Sie die folgenden Vorsichtsmaßnahmen:

1. Die Batterien sollten immer paarweise ausgetauscht werden. Immer neue Batterien beim Auswechseln der alten verwenden.
2. Alte und neue Batterien sollten niemals gemischt werden.
3. Verschiedene Batteriearten nicht mischen (Beispiel: „Zink-Kohle“ und „Alkali“).
4. Niemals die Batterien aufl aden, kurzschließen, zerlegen, aufheizen oder verbrennen.
5. Das Auswechseln der Batterien wird notwendig, wenn das Plasmadisplay auf die Fernbedienung nur noch gelegentlich oder gar nicht mehr reagiert.
6. Batterien dürfen weder verbrannt noch zerlegt werden. Batterien keinen übermäßigen Temperaturen wie Sonneneinstrahlung, Feuer usw. aussetzen.

Anschlüsse

Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.

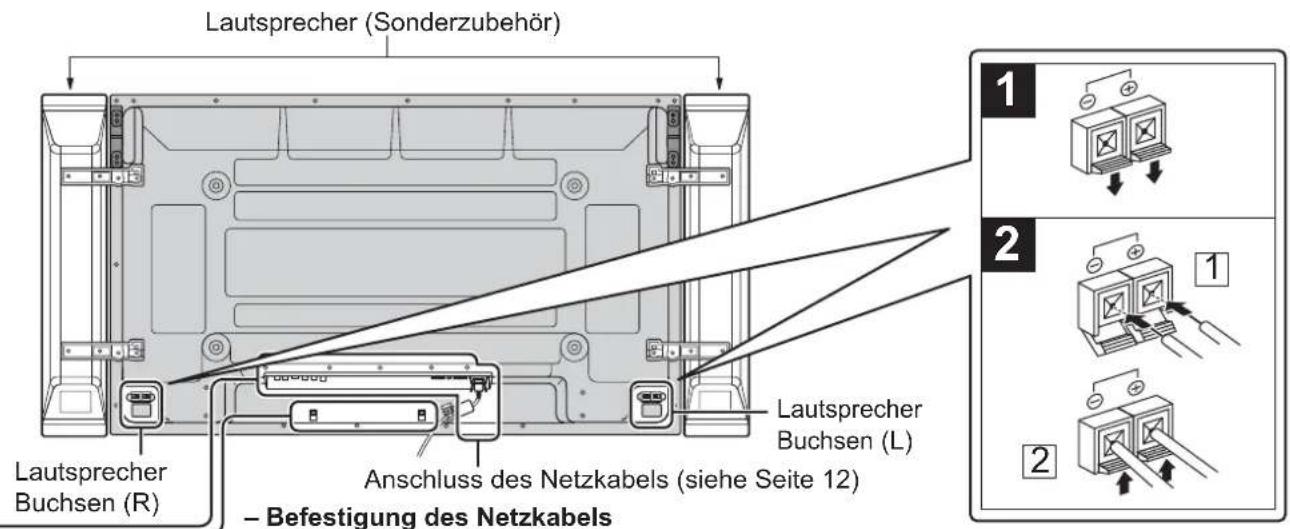

Lautsprecher (Sonderzubehör) Lautsprecher Buchsen (R) Anschluss des Netzkabels (siehe Seite 12) Lautsprecher Buchsen (L) - Befestigung des Netzkabels

① Schlie Netzka Display Führen S ein, bis

Hinweis:
Achten Sie darauf, das Netzkabel sowohl auf der linken als auch auf der rechten Seite zu sichern.

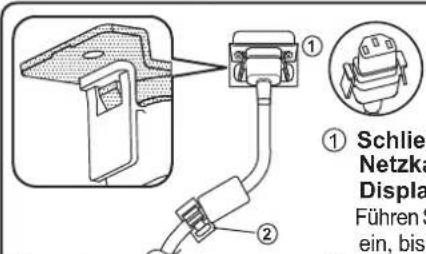

① Schließen Sie das Netzkabel an die Displayeinheit an. Führen Sie das Netzkabel ein, bis es einrastet.
② Sichern Sie das Netzkabel mit der am Gerät befestigten Kabelklemme.

Drücken, bis der Haken einklickt.

Öffnen

Abtrennen des Netzkabels

Trennen Sie das Netzkabel durch Drücken der zwei Knöpfe ab.
Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, stets zuerst den Steckverbinder von der Steckdose abzutrennen.

Hinweis:

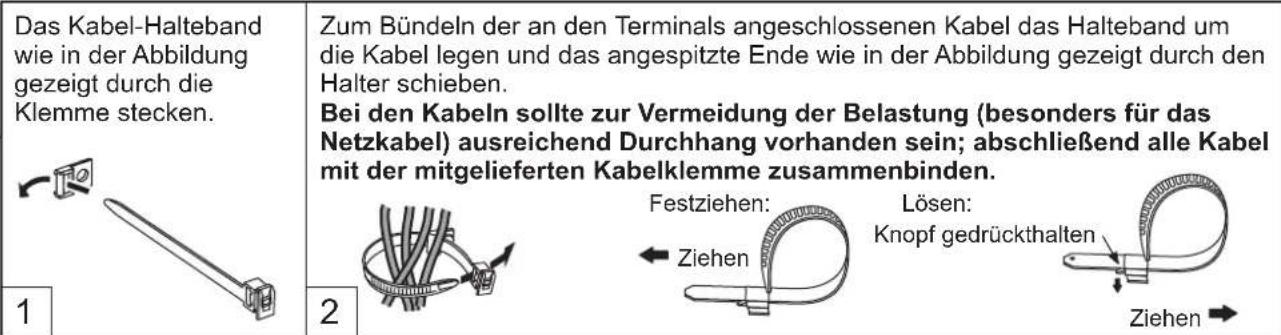

- Kabel-Halteband

Lockere Kabel nach Erfordernis mit dem Halteband zusammenbinden.

Hinweise: Ein Halteband gehört zum Lieferumfang dieses Gerätes. Wenn Kabel an zwei Stellen gesichert werden sollen, besorgen Sie sich dazu bitte ein separat erhältliches Halteband.

Das Kabel-Halteband wie in der Abbildung gezeigt durch die Klemme stecken. 1 Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den Halter schieben. Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle Kabel mit der mitgelieferten Kabelklemme zusammenbinden. 2 Festziehen: Lösen: Knopf gedrückthalten Ziehen Ziehen


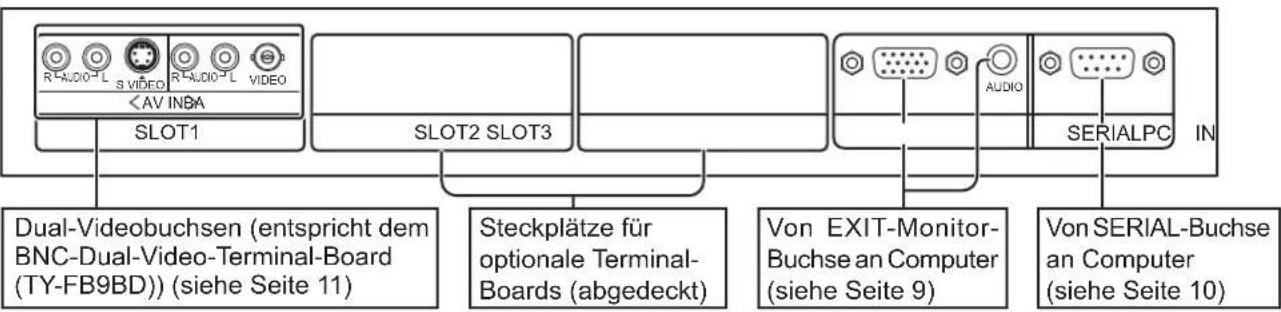

    E["SLOT2 SLOT3"] --> F["Steckplätze für optionale Terminal-Boards (abgedeckt)"]
    G["AUDIO"] --> H["Von EXIT-Monitor-Buchse an Computer (siehe Seite 9)"]
    I["SERIALPC"] --> J["Von SERIAL-Buchse an Computer (siehe Seite 10)"]
    K["Dual-Videobuchsen (entspricht dem BNC-Dual-Video-Terminal-Board (TY-FB9BD)) (siehe Seite 11)"] --> B
    L["IN"] --> I

Hinweis: Die Anschlussplatte ist werkseitig in SLOT 1 installiert.

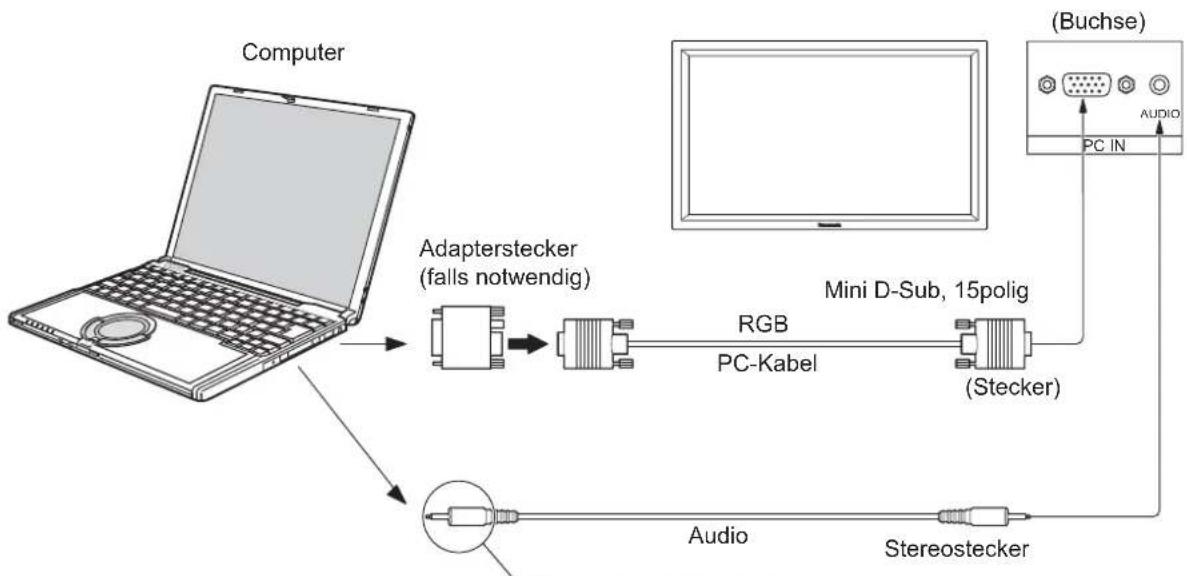

Anschluss an die PC-Eingangsbuchsen

Schließen Sie ein Kabel, dass
zur Audioausgangsbuchse des Computers passt.

Hinweise:

• Computersignale mit einer Horizontalabtastfrequenz von 15 bis 110 kHz und einer Vertikalabtastfrequenz von 48 bis 120 Hz lassen sich verwenden. (Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.)
• Die Anzeigeauflösung beträgt maximal 768 × 768 Punkte (TH-42PH12EK/S), 1.024 × 768 Punkte (TH-50PH12EK/S) mit einem Bildseitenverhältnis von „4:3“ und 1.024 × 768 Punkte (TH-42PH12EK/S), 1.366 × 768 Punkte (TH-50PH12EK/S) mit dem Bildseitenverhältnis „16:9“. Falls die Anzeigeauflösung diese Maxima übersteigt, können feine Details nicht mit ausreichender Klarheit wiedergegeben werden.
• Die PC-Eingangsbuchsen sind DDC2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC2B kompatibel ist, muss der Computer beim Anschließen entsprechend eingestellt werden.
• Es gibt auch Computer, die sich nicht am PlasmaDisplay anschließen lassen.
• Für den Anschluss eines DOS/V-kompatiblen Computers mit einer 15poligen Mini D-Sub-Buchse ist kein Adapter notwendig.
• Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
  • Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang enthalten.
• Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des vorgeschriebenen Frequenzbereichs liegen.
• Eine Zuleitung von Komponentensignalen ist über die Klemmen 1, 2 und 3 der 15-poligen Mini-D-Sub-Buchse möglich.
• Zur Zuleitung eines synchronisierten VBS-Signals verwenden Sie einen handelsüblichen Stecker mit 75-Ohm-Abschlusswiderstand für den Anschluss an die HD-Buchse, der das VBS-Signal zugeleitet werden soll.
• Ändern Sie die Einstellung der Option „Component/RGB in Wählen“ des Menüs „Installation“ auf „Component“ (bei Herstellung eines Komponentensignal-Anschlusses) bzw. „RGB“ (bei Herstellung eines RGB-Signal-Anschlusses). (siehe Seite 37)

Am 15poligen Mini D-Sub-Stecker anliegende Signale

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R (PR/CR)	6	GND (Masse)	11	NC (nicht verwendet)
2	G (Y)	7	GND (Masse)	12	SDA
3	B (PB/CB)	8	GND (Masse)	13	HD/SYNC
4	NC (nicht verwendet)	9	+5 V GS	14	VD
5	GND (Masse)	10	GND (Masse)	15	SCL

Anschluss an die SERIAL-Buchsen

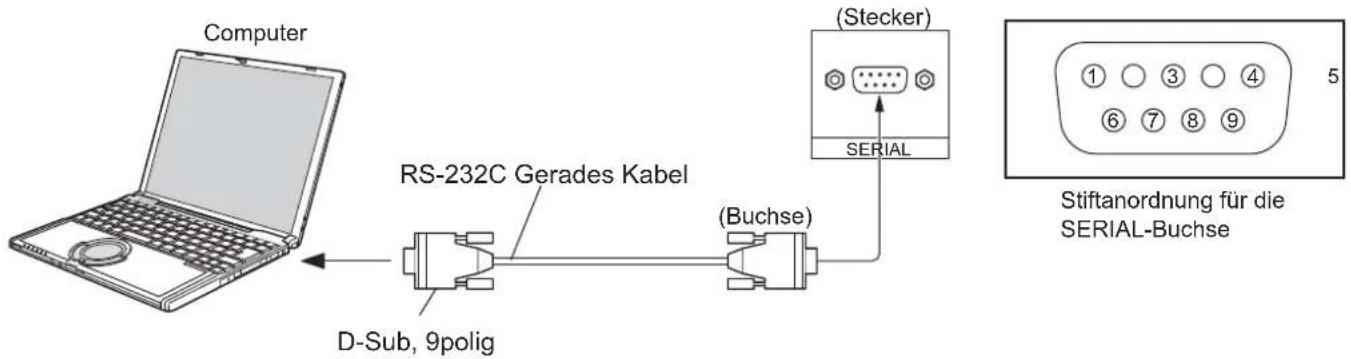

Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet.

Computer RS-232C Gerades Kabel D-Sub, 9polig (Buchse) (Stecker) SERIAL Stiftanordnung für die SERIAL-Buchse

2

Hinweise:

• Zum Anschluss des Computers an das Plasmadisplay ein gerades RS-232C-Kabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
  • Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.

Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Plasmadisplay mit einem angeschlossenen Computer zu steuern.

Im Computer muss dazu eine Software für das Senden und Empfangen von Steuerbefehlen installiert sein, die die nachstehenden Bedingungen erfüllen. Die Software kann mit einem Anwendungsprogramm für eine Programmiersprache zusammengestellt werden. Für Einzelheiten wird auf die Anleitungen der Computeranwendungsprogramms verwiesen.

Kommunikationsparameter

Signalpegel Kompatibel mit RS-232C
Synchronisation Asynchron
Baud-Übertragungsrate 9600 bps
Parität Keine
Zeichenlänge 8 Bit
Stoppbit 1 Bit
Flussregelung -

Grundformat der Steuerbefehle

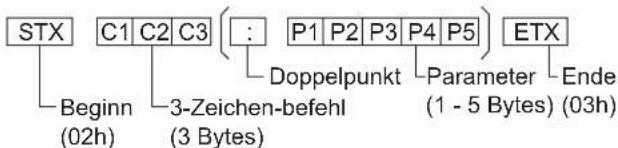

Die Übertragung eines Steuersignals vom Computer beginnt mit einem STX-Signal, gefolgt vom Befehl, den Parametern und wird mit einem ETX-Signal abgeschlossen. Falls keine Parameter vorhanden sind, braucht kein Parametersignal gesendet zu werden.

Hinweise:

• Bei Übertragung mehrerer Befehle müssen Sie zuerst auf eine Reaktion dieses Gerätes auf den ersten Befehl warten, bevor der nächste Befehl übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält der Computer die Fehlermitteilung „ER401“.
• Die Parameter SL1A, SL1B, SL2A und SL2B des Befehls IMS stehen nur bei Installation einer Dual-Eingangs-Anschlussplatte zur Verfügung.

An der 9-poligen D-Sub-Buchse anliegende Signale

Klemme	Einzelheiten
2	R X D
3	T X D
5	GND (Masse)
4·6	Nicht verwendet
78	(bei diesem Gerät kurzgeschlossen)
1·9	NC

Bei diesen Signalbezeichnungen handelt es sich um die in den Spezifikationen von Personalcomputern gebräuchlichen Bezeichnungen.

Befehl

Befehl Parameter Steuerung
PON Keine Einschalten
POF Keine Ausschalten
AVL	**	Lautstärke 00 - 63
AMT	0	Automatische Tonabschaltung AUS
	1	Automatische Tonabschaltung EIN
IMS	Keine	Eingangswahl (Umschaltung)
	SL1	Steckplatz 1-Eingang
	SL2	Steckplatz 2-Eingang
	SL3	Steckplatz 3-Eingang
	PC1	PC-Eingang
	SL1A	Steckplatz 1-Eingang (INPUT1A)
	SL1B	Steckplatz 1-Eingang (INPUT1B)
	SL2A	Steckplatz 2-Eingang (INPUT2A)
	SL2B	Steckplatz 2-Eingang (INPUT2B)
DAM	Keine	Bildschirmbetriebsart (Umschaltung)
	ZOOM	Zoom 1 (Für Video/SD/PC-Signale)
	FULL	16:9
	JUST	Aspekt (Für Video/SD-Signale)
	NORM	4:3 (Für Video/SD/PC-Signale)
	SELF	Panasonic Auto (Für Video-Signale)
	ZOM2	Zoom 2 (Für HD-Signale)
	ZOM3	Zoom 3 (Für HD-Signale)
	SJST	Aspekt (Für HD-Signale)
	SNOM	4:3 (Für HD-Signale)
	SFUL	4:3 Vollformat (Für HD-Signale)
	14:9	14:9

Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den Befehl „Gerät einschalten“ (PON).

Anschluss an die AV-Geräte

Dieses Gerät ist standardmäßig mit einer Anschlussplatte ausgerüstet, die dem BNC-Dual-Video-Terminal-Board (TY-FB9BD) entspricht.

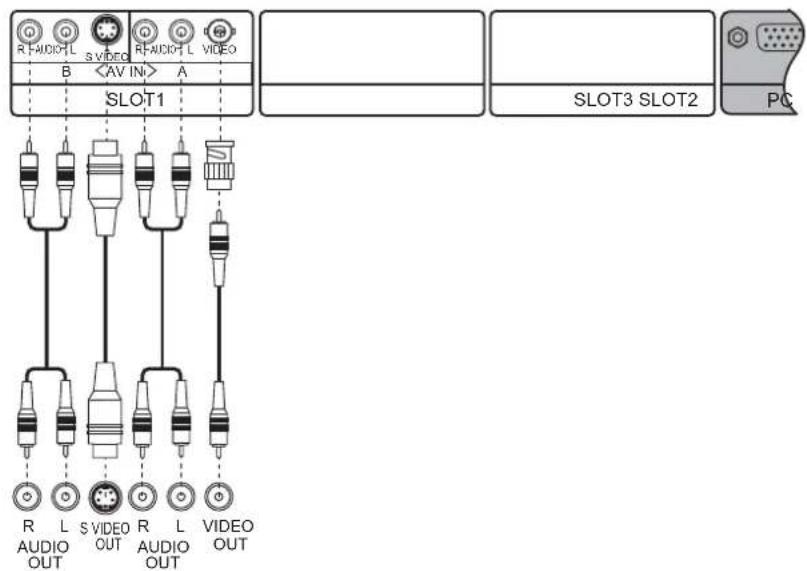

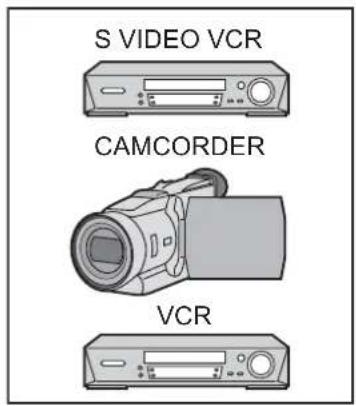

Beispiele für Eingangssignalquellen

S VIDEO VCR CAMCORDER VCR

R-AUDIO L S VIDEO B A SLOT1 R L S VIDEO R L AUDIO OUT OUT R-AUDIO L VIDEO VIDE OUT SLOT3 SLOT2 PC

Hinweis:

Sonderzubehör, Kabel und Adapterstecker sind nicht im Lieferumfang enthalten.

Ein- und Ausschalten

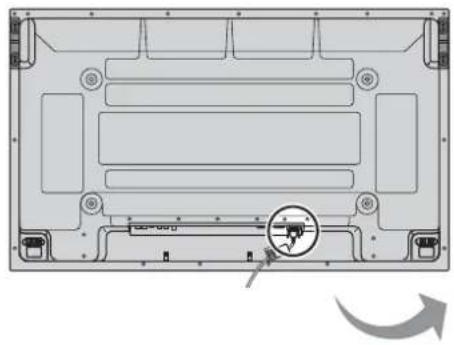

Den Stecker des Netzkabels am Plasmadisplay anschließen.

Den Netzkabelstecker am Plasmadisplay mit der Klemme befestigen. (siehe Seite 8)

Anschluss des Steckers an eine Steckdose

Hinweise:

• Die Gerätestecker sind von Land zu Land unterschiedlich. Der rechts gezeigte Stecker kann sich von dem ihres Gerätes unterscheiden.
• Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, stets zuerst den Steckverbinder von der Steckdose abzutrennen.

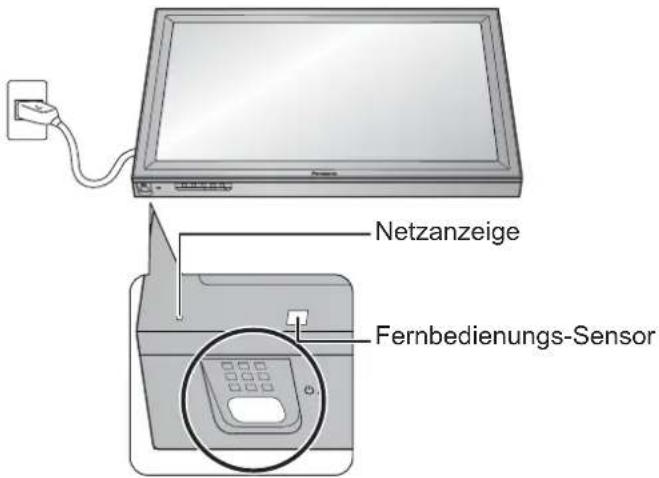

Den Netzschalter auf dem Plasmadisplay zum Einschalten des Gerätes drücken.

Netzanzeige: Grün

Netzanzeige Fernbedienungs-Sensor

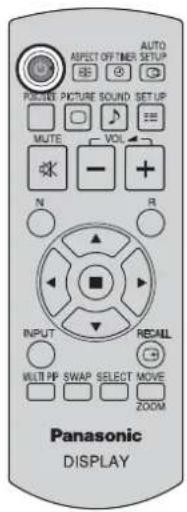

Den Netzschalter Ⓞ auf der Fernbedienung zum Ausschalten des Plasmadisplays drücken.

Netzanzeige: Rot (Bereitschaft)

Den Netzschalter Ⓤ auf der Fernbedienung zum Einschalten des Plasmadisplays drücken.

Netzanzeige: Grün

Zum Ausschalten des Gerätes bei eingeschaltetem Gerät oder Einstellung auf Betriebsbereitschaft den Netzschalter Auf dem Plasmadisplay zum Ausschalten des Plasmadisplays drücken.

Hinweis:

Während der Verwendung der Energieeinsparungs-Funktion leuchtet die Betriebsanzeige bei ausgeschaltetem Gerät Orange auf.

Beim erstmaligen Einschalten des Gerätes

Die folgende Bildschirmanzeige erscheint, wenn das Plasmadisplay zum ersten Mal eingeschaltet wird. Wählen Sie die gewünschten Optionen mit den Tasten der Fernbedienung. Die Tasten am Plasmadisplay sind zu diesem Zeitpunkt noch funktionsunfähig.

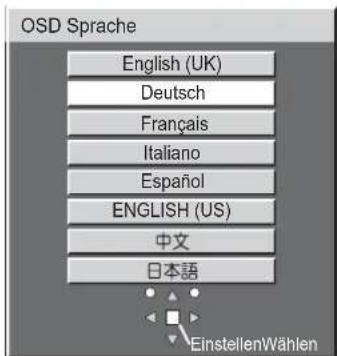

OSD Sprache

① Diese Tasten zur Wahl einer Sprache drücken.

②Einstellen.

Uhrzeit-Einstellung

① Diese Tasten zur Wahl von „Wochentag“ oder „Uhrzeit“ drücken.
② Diese Tasten zur Einstellung von „Wochentag“ oder „Uhrzeit“ drücken.

① Diese Tasten zur Wahl von „Einstellen“ drücken.
②Einstellen.

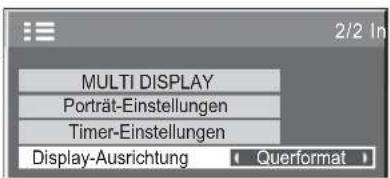

Display-Ausrichtung

① Für vertikale Aufstellung „Hochformat“ wählen.
②Einstellen.

Hinweise:

• Nachdem die Optionen eingestellt worden sind, erscheinen diese Bildschirmanzeigen beim nächsten Einschalten des Gerätes nicht mehr.

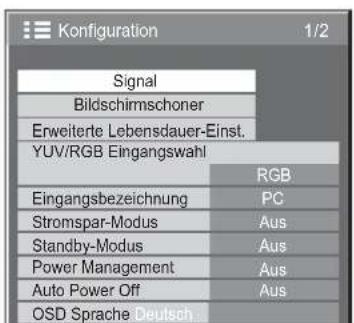

• Nach der ursprünglichen Einstellung können die Einstellungen dieser Optionen in den folgenden Menüs geändert werden.
  OSD Sprache (siehe Seite 33)
  Uhrzeit-Einstellung (siehe Seite 27)
  Display-Ausrichtung (siehe Seite 34)

Ab dem zweiten Einschalten des Gerätes erscheint die folgende Bildschirmanzeige mehrere Sekunden lang (die Abbildung zeigt ein Beispiel der Einstellung).

PC 16:9

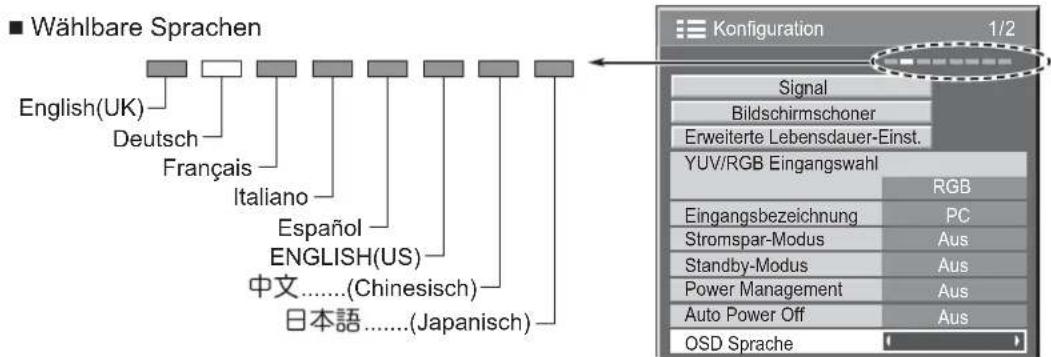

OSD Sprache English (UK) Deutsch Français Italiano Español ENGLISH (US) 中文 日本語 EinstellenWählen

Uhrzeit-Einstellung Einstellen Wochentag Uhrzeit Uhrzeit MON 99:99 MON 99:99

Uhrzeit-Einstellung Uhrzeit MON 99:99 Einstellen Wochentag TUE Uhrzeit 10:00

Auswahl des Eingangssignals

Das Eingangssignal wählen, das beim Installieren des optionalen Terminal-Boards wiedergegeben werden kann.

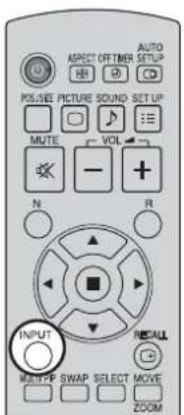

Drücken Sie diese Taste, um das Eingangssignal auszuwählen, das von dem an das Plasmadisplay angeschlossenen Gerät wiedergegeben wird.

Das Eingangssignal ändert sich folgendermaßen:

SLOT1 ist für einen Dual-Eingang vorgesehen, damit Sie für INPUT1 zwischen INPUT1A und INPUT1B wählen können. INPUT1A: FBAS-Videosignal-Anschluss in SLOT1 INPUT1B: S-Videosignal-Anschluss in SLOT1

AUTO ASPECT OFF/TER SETUP POS/SEE PICTURE SOUND SETUP MUTE VOL N - + R INPUT NEALL MUT/R SWAP SELECT MOVE ZOOM

Hinweise:

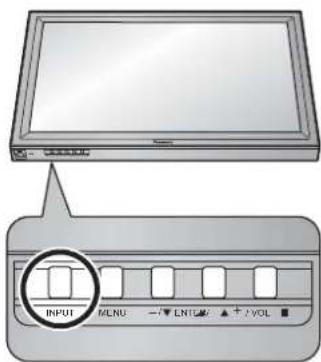

• Sie können das Eingangssignal auch über die INPUT-Taste auf dem Gerät auswählen.
• Das Eingangs-Terminal kann nicht gewählt werden, wenn das Terminal-Board nicht im SLOT(Steckplatz) installiert ist.
• Wählen Sie das Eingangssignal, das zur Quelle, die an die Component/RGB-Buchsen angeschlossen ist, passt. (siehe Seite 37)
• Wenn zwei Bilder angezeigt werden, kann die gleiche Eingangs-Betriebsart nicht für das Hauptbild und das Unterbild gewählt werden.
• Wenn ein Standbild über einen längeren Zeitraum hinweg angezeigt wird, kann dies zu einem Einbrennen (Nachbild) auf dem Plasmabildschirm führen. Eine Funktion, die den Bildschirm geringfügig abdunkelt, um ein Einbrennen des Bilds zu verhindern, ist zwar vorgesehen (siehe Seite 47), doch reicht diese Funktion allein nicht aus, um das Auftreten von Einbrennen vollständig zu unterdrücken.

INPUT MLNU - /▼ ENT/CW ▲ + /VOL

Grundbedienungselemente

Hauptgerät

Fernbedienungs-Sensor Lautstärke-Einstellung Lautstärkepegel Hoch „+“ Niedrig „-“ Wenn das Menü angezeigt wird: „+“: Zum Bewegen des Cursors nach oben drücken „-“:Zum Bewegen des Cursors nach oben drücken (siehe Seite 21) ENTER-/ASPEKT-Taste (siehe Seite 17, 21) Haupt-Ein / Ausschalttaste INPUT MENU ENTER/ -/ ▼VOL +/+ NETZANZEIGE Die Netzanzeige leuchtet. • Ausgeschaltet ..Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an die Steckdose angeschlossen ist.) • Bereitschaft ....Rot • Eingeschaltet ...Grün • DPMS (Power Management) ....Orange (Mit PC-Eingangssignal. Siehe Seite 32) MENU-Anzeige EIN / AUS Jedes Mal beim Drücken der MENU-Taste wird die Menü-Anzeige umgeschaltet. (siehe Seite 21) → Normale Wiedergabe Bild Installation Ton Lage/Grösse INPUT-Taste (Wahl des Eingangssignals) (siehe Seite 14)

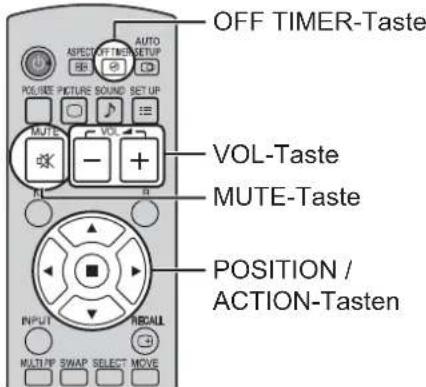

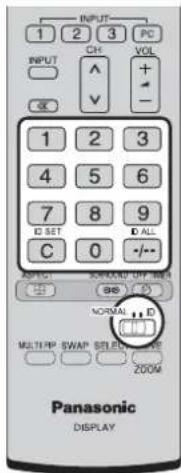

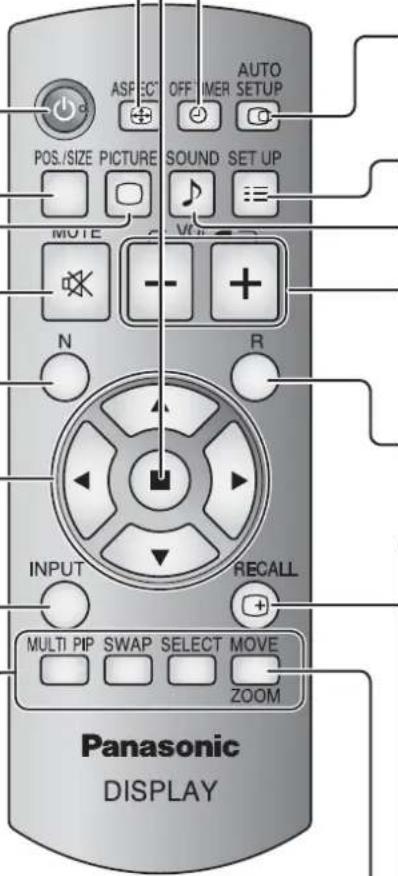

Fernbedienung

ACTION-Taste

Drücken Sie diese Taste zum Wählen und für Einstellungen.

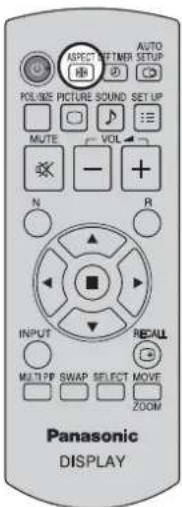

ASPECT-Taste

Drücken Sie diese Taste für Format-Einstellungen. (siehe Seite 17)

Bereitschaftstaste (Ein / Aus)

Das Plasmadisplay muss zuerst an einer Netzsteckdose angeschlossen sein und der Netzschalter muss eingeschaltet sein (siehe Seite 12).

Drücken Sie diese Taste, um das Plasmadisplay aus dem Bereitschaftszustand einzuschalten. Um das Plasmadisplay in den Bereitschaftszustand umzuschalten, drücken Sie die Taste erneut.

Lage / Grösse - Taste

(siehe Seite 22)

PICTURE-Taste (siehe Seite 24)

Tonabschalttaste

Drücken Sie diese Taste, um den Ton stummzuschalten.

Die Taste erneut für die

Tonwiedergabe drücken. Der Ton wird ebenfalls wieder eingeschaltet, wenn das Gerät ausgeschaltet oder der Lautstärkepegel geändert wird.

N-Taste

(siehe Seite 23, 24, 25, 26)

POSITION-Tasten

INPUT-Taste

Zur Wahl der Eingangs-Betriebsart für die Steckplätze in der Reihenfolge INPUT1, INPUT2, INPUT3 und PC drücken. (siehe Seite 14)

Bei Installation einer Dual-Eingangs-Anschlussplatte wird je nach dem gewählten Eingangssignal entweder A oder B angezeigt.

(z.B. INPUT1A oder INPUT1B)

MULTI-Windows-Tasten

(siehe Seite 18)

OFF TIMER-Taste

Das Plasmadisplay kann so eingestellt werden, dass es sich nach Ablauf einer bestimmten Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, 60 Minuten, 90 Minuten und 0 Minuten (Abschalt-Timer ausgeschaltet) umgeschaltet.

Wenn die Restzeit 3 Minuten beträgt, beginnt die Anzeige „Abschalt Timer 3“ zu blinken.

Bei einem Stromausfall wird der Abschalt-Timer ausgeschaltet.

ASPECT OFF TIMER AUTO POS./SIZE PICTURE SOUND SET UP NOTE N R INPUT RECALL MULTI PIP SWAP SELECT MOVE ZOOM Panasonic DISPLAY

AUTO SETUP-Taste

Justiert automatisch die Lage/Größe des Bildschirms (siehe Seite 22).

SET UP-Taste (siehe Seite 21)

SOUND-Taste (siehe Seite 26)

Lautstärke-Einstellung

Mit der Taste „+“ können Sie den Lautstärkepegel erhöhen, mit der Taste „-“ können Sie den Lautstärkepegel vermindern.

R-Taste (siehe Seite 21)

Die R-Taste zum Zurückgehen auf das vorherige Menü drücken.

RECALL-Taste

Drücken Sie die RECALL-Taste, um den gegenwärtigen Systemzustand anzuzeigen.

① Eingangsbezeichnung
② Betriebsart ASPECT (siehe Seite 17)
③ Ausschalttimer

Die Anzeige leuchtet nur, wenn der Abschalt-Timer eingeschaltet ist.

④ Uhrzeitanzeige (siehe Seite 44)

Digitaler Zoom (siehe Seite 20)

ASPEKT-Betriebsart (Bildformat)

Auf dem Plasmadisplay kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden.

Drücken Sie diese Taste wiederholt, um durch die Aspect-Optionen zu scrollen. Einzelheiten zu den verschiedenen Bildseitenverhältnis-Betriebsarten fi nden Sie in der „Tabelle der Bildseitenverhältnis-Betriebsarten“ (siehe Seite 48).

Für [AV] (S Video)-Eingangssignal:

→ 4:3 → Zoom1 Zoom2 → Zoom3 Aspekt ← 14:9 ← 16:9 ← Panasonic Auto ←

[auf dem Gerät]

Hinweis:

Bei Wahl eines Eingangssteckplatzes, in dem die BNC-Dual-Video-Terminal-Board (TY-FB9BD) installiert ist, steht die „Panasonic Auto“-Betriebsart nicht zur Verfügung.

Die Aspekt-Betriebsart ändert sich jedes Mal beim Drücken der ENTER-Taste.

Für PC-Eingangssignal:

Für SD-Eingangssignal (525 (480) / 60i • 60p, 625 (575) / 50i • 50p):

Für HD-Eingangssignal [1125 (1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 1250 (1080) / 50i, 750 (720) / 60p • 50p]:

→ 4:3 → 4:3 Vollformat Zoom1 → Zoom2 ← 14:9Aspekt 16:9 ← Zoom3 ←

[Während der MULTI PIP-Betriebsarten]

• Bild-und-Bild, Bild-in-Bild : → 4:3 16:9 →
- Sonstige : Seitenverhältnis-Umschaltung ist nicht möglich.

Panasonic Auto

Das angezeigte Bild wird automatisch vergrößert (abhängig von der Bildquelle) und erlaubt die Wiedergabe in maximaler, symetrischer Größe.

Für Bild im Letterbox-Format

Bild ist erweitert

Für ein 4:3-Bild

Ändert sich entsprechend mit den Einstellungen der Panasonic Auto-Betriebsart (siehe Seite 39).

Hinweise:

• Die „Panasonic Auto“-Betriebsart ist für die automatische Einstellung des Aspekt-Verhältnisses vorgesehen und kann gemischte Programme mit 16:9 und 4:3 verarbeiten. Bestimmte 4:3-Programme, z.B. Datenanzeigen von Börsenmärkten können dazu führen, dass das Bild sich plötzlich ändert. Bei der Wiedergabe solcher Programme sollte die Aspekt-Betriebsart auf 4:3 eingestellt werden.
• Beim Einstellen von Bild V-Lage/V-Größe in der Panasonic Auto 16:9 Betriebsart wird die Einstellung nicht gespeichert. Beim Beenden werden die vorherigen Einstellungen wieder übernommen.

All Aspect-Betriebsart

Stellen Sie die Option „All Aspect“ des Menüs „Options“ auf „On“ ein, um die erweiterte Bildseitenverhältnis-Betriebsart (Seite 44) zu aktivieren. Bei aktivierter All Aspect-Betriebsart wird die Bildseitenverhältnis-Betriebsart jeweils in der unten gezeigten Reihenfolge umgeschaltet. Einzelheiten zu den verschiedenen Bildseitenverhältnis-Betriebsarten finden Sie in der „Tabelle der Bildseitenverhältnis-Betriebsarten“ (Seite 48).

Für [AV] (S Video)-Eingangssignal:

→ 4:3 → Zoom1 → Zoom2 → Zoom3 → Panasonic Auto → 16:9 → 14:9 → Just →

Hinweis: Bei Wahl eines Eingangssteckplatzes, in dem die BNC-Dual-Video-Terminal-Board (TY-FB9BD) installiert ist, steht die „Panasonic Auto“-Betriebsart nicht zur Verfügung.

Für PC-Eingangssignal:

Für SD-Eingangssignal (525 (480) / 60i • 60p, 625 (575) / 50i • 50p):

Für HD-Eingangssignal [1125 (1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 1250 (1080) / 50i, 750 (720) / 60p • 50p]:

→ 4:3 Full → Zoom1 → Zoom2 → Zoom3 → 16:9 → 14:9 → Just1 → Just2 → 4:3 (1) → 4:3 (2)

Panasonic DISPLAY INPUT MULTIPP SWAP SELECT MOVE ZOOM N R MUTE VOL - + AUTO OFFSETER SETUP

MULTI-PIP (Multi-Bild-in-Bild)

Die Taste wiederholt drücken.

Jedes Mal beim Drücken dieser Taste wird das Hauptbild und das Unterbild folgendermaßen angezeigt.

[Bild-und-Bild] [Bild-in-Bild] [Bild-aus-Bild]

Die Taste zur Auswahl des Eingabemodus drücken.

Wählen Sie bei angezeigtem Hauptbild und Nebenbild das Bild, dessen Eingangs Betriebsart geändert werden soll.

Hinweise:

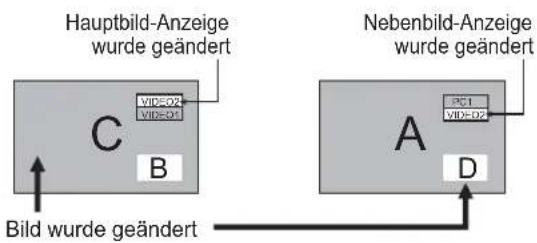

• Während der Ausführung eines Nebenbild-Bedienungsvorgangs wird der zum Nebenbild gehörende Ton wiedergegeben.
• Wenn ca. 5 Sekunden lang kein Nebenbild-Bedienungsvorgang stattfindet oder eine beliebige Taste (außer der Taste) an der Fernbedienung gedrückt wird, so wird automatisch von Nebenbildauf Hauptbild-Betrieb zurückgekehrt.

[Beispiel]
Hauptbild-Anzeige ist hell Nebenbild-Anzeige ist hell
    note right of A: Umschalten der Eingangs-Betriebsart ist möglich

Zum Ändern des Eingangssignals drücken.

Hauptbild-Anzeige wurde geändert C VIX-02 VIX-01 B Bild wurde geändert A PC1 VIX-02 D Nebenbild-Anzeige wurde geändert

Die Taste drücken, um zum Unterbild zu gelangen.

Jedes Mal beim Drücken der Taste wird das Nebenbild bewegt.

Hinweise:

• Diese Taste kann nur mit der Bild-in-Bild-Funktion verwendet werden.
• Das Unterbild kann je nach Position durch die Menü-Anzeige verdeckt sein.

Advanced PIP (Erweitertes PIP)

1 Stellen Sie die Option „Advanced PIP“ des Menüs „Options“ auf „On“ ein. (siehe Seite 43)

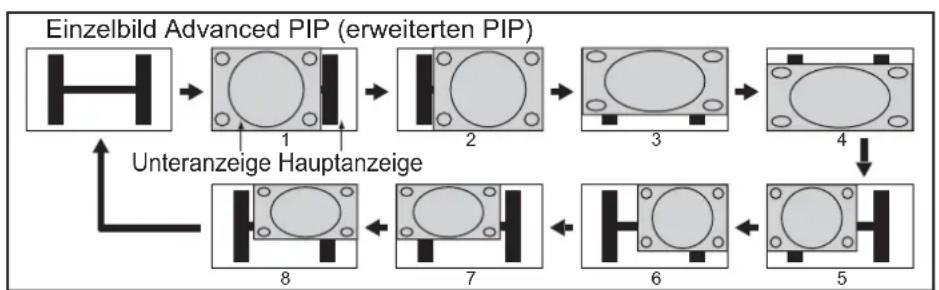

2 MULTI PIP Die Taste wiederholt drücken. Bei jeder Betätigung dieser Taste werden das Hauptbild und das Nebenbild wie aus der nachstehenden Abbildung ersichtlich angezeigt.

Hinweise:

• Zum Gebrauch der Tasten SWAP SELECT IMPOT, ☐, ☐, ○ für Bildschirmoperationen folgen Sie den Anweisungen auf der vorigen Seite.
• Bei aktivierter Advanced PIP-Funktion sind die Tasten ASPECT und MOVE nicht funktionsfähig.

Hinweise:

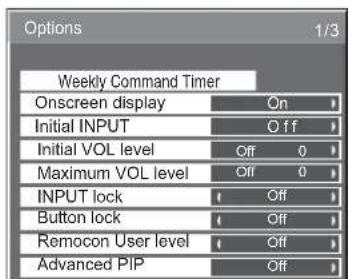

• Wenn für die Option „INPUT lock“ des Menüs „Options“ eine andere Einstellung als „Off“ gewählt ist, steht die Multi-Bild-in-Bild-Funktion nicht zur Verfügung.
  • Die Klangausgabe stammt aus dem Bild, das in Audio Ausgang (PIP) ausgewählt wird (siehe Seite 26).
• Wenn zwei Bilder angezeigt werden, kann die gleiche Eingangs-Betriebsart nicht für das Hauptbild und das Unterbild gewählt werden.
• Das Hauptbild und das Unterbild werden durch verschiedene Schaltkreise verarbeitet, so dass ein leichter Unterschied in der Bilddeutlichkeit auftritt. Außerdem kann auch ein Unterschied in der Bildqualität des Unterbilds auftreten, und zwar in Abhängigkeit von der Art der Signale, die im Hauptbild angezeigt werden, und vom 2-Bild-Anzeigemodus.
• Unterbilder können auf Grund ihrer geringen Größe nicht detailgenau angezeigt werden.
• Bilder aus einer Computeranzeige werden in einem vereinfachten Format dargestellt; aus diesem Grund sind kleine Details möglicherweise nicht klar zu erkennen.
• Die folgenden Kombinationen aus zwei analogen Signalen können nicht gleichzeitig angezeigt werden; Komponente – Komponente, Komponente - PC (RGB), PC (RGB) – Komponente, PC (RGB) – PC (RGB)
• Bitte beachten Sie, dass der Gebrauch der Funktion MULTI PIP für eine zusammengesetzte Darstellung bei Einsatz des Plasmadisplays an einem öffentlichen Ort zu gewerblichen Zwecken oder im Rahmen einer öffentlichen Veranstaltung eine Verletzung der Urheberrechte darstellen kann. Vorführungen oder Änderungen von urheberrechtlich geschütztem Material zu gewerblichen Zwecken ohne schriftliche Genehmigung des Inhabers der Urheberrechte sind gesetzlich verboten.

Digitaler Zoom

Mit dieser Funktion wird die Vergrößerung eines bestimmten Bildteils angezeigt.

1 Rufen Sie die Anzeige der Bedienungsanleitung auf.

Zum Zugriff auf Digital-Zoom drücken. Die Bedienungsanleitung wird angezeigt.

Abbruch × 1

Wenn „Digitaler Zoom“ aktiviert ist, können nur die folgenden Tasten bedient werden.

[Fernbedienung]

OFF TIMER-Taste VOL-Taste MUTE-Taste POSITION / ACTION-Tasten

[Gerät] INPUT MENU ENTER+VOL VOL-Taste

2 Den zu vergrössernden Bildteil wählen.

Zur Wahl des zu vergrössernden Bildteils drücken.

Der Cursor wird bewegt.

Abbruch × 2

3 Die gewünschte Vergrößerung für die vergrößerte Wiedergabe wählen.

Jedes Mal beim Drücken dieser Taste ändert sich die Vergrösserung. Folgendes wird im wiedergegebenen Bild angezeigt.

4 Rückgang auf normale Wiedergabe („Digitaler Zoom“ beenden).

Zum Beenden der Funktion „Digitaler Zoom“ drücken.

Hinweise:

• Wenn das Gerät ausgeschaltet wird (einschließlich Abschalt-Timer-Betrieb) wird die Funktion „Digitaler Zoom“ beendet.
• Die Funktion „Digitaler Zoom“ kann nicht zusammen mit den folgenden Funktionen gewählt werden: „Multi-Ansicht“ (Bild-in-Bild, Bild-aus-Bild, Bild-und-Bild). (siehe Seite 18)

Wenn „MULTI DISPLAY“ auf „Ein“ eingestellt ist (siehe Seite 35).

Wenn „Bildschirmschoner“ (außer für Negativbild) aktiviert ist (siehe Seite 28).

- Während der Verarbeitung des digitalen Zooms kann die Funktion zur Anpassung von „Lage/Grösse“ nicht verwendet werden.

Menü-Anzeigen auf dem Bildschirm

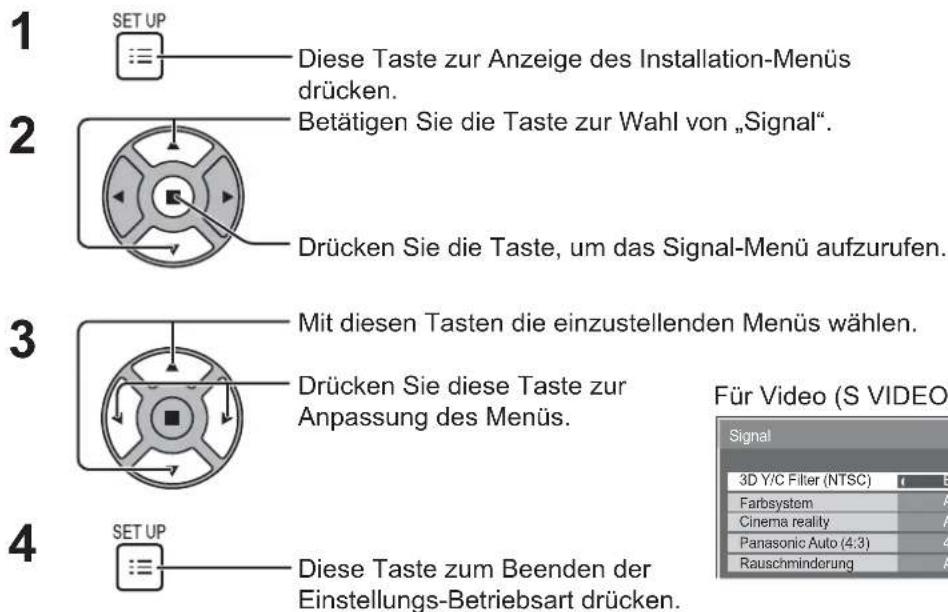

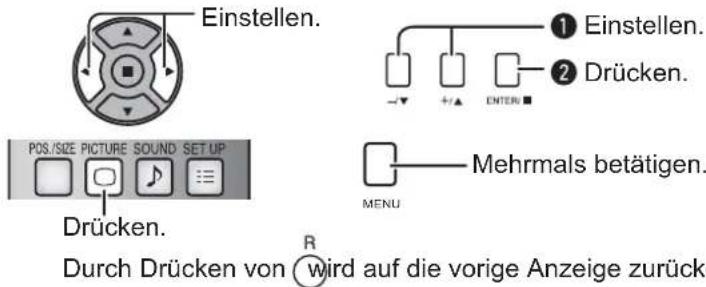

1 Rufen Sie die Menü-Anzeige auf.

Fernbedienung Hauptgerät

POS/SIZE PICTURE SOUND SET UP Zur Wahl drücken. (Beispiel: „Bild“-Menü) Wählen. Drücken. Mehrmals betätigen. MENU Jedes Mal beim Drücken der MENU-Taste wird die Menü-Anzeige umgeschaltet. Normale Wiedergabe Bild Installation Ton Lage/Gröss ① Wählen. ② Drücken. Einstellen. ① Einstellen. ② Drücken. DRücken. Durch Drücken von R wird auf die vorige Anzeige zurückgekehrt.

2 Wählen Sie eine Option.

1/2 B Normalisieren Normal Bild Funktion Normal Kontrast 25 Helligkeit 0 Farbe 0 NTSC-Farblon 0 Bildschärfe 5

(Beispiel: „Bild“-Menü)

3 Einstellen.

Einstellen. 1 Einstellen. 2 Drücken. POS./SIZE PICTURE SOUND SET UP Drücken. Mehrals betätigen. MENU R Durch Drücken von wird auf die vorige Anzeige zurücks

4 Verlassen Sie die Menü-Anzeige.

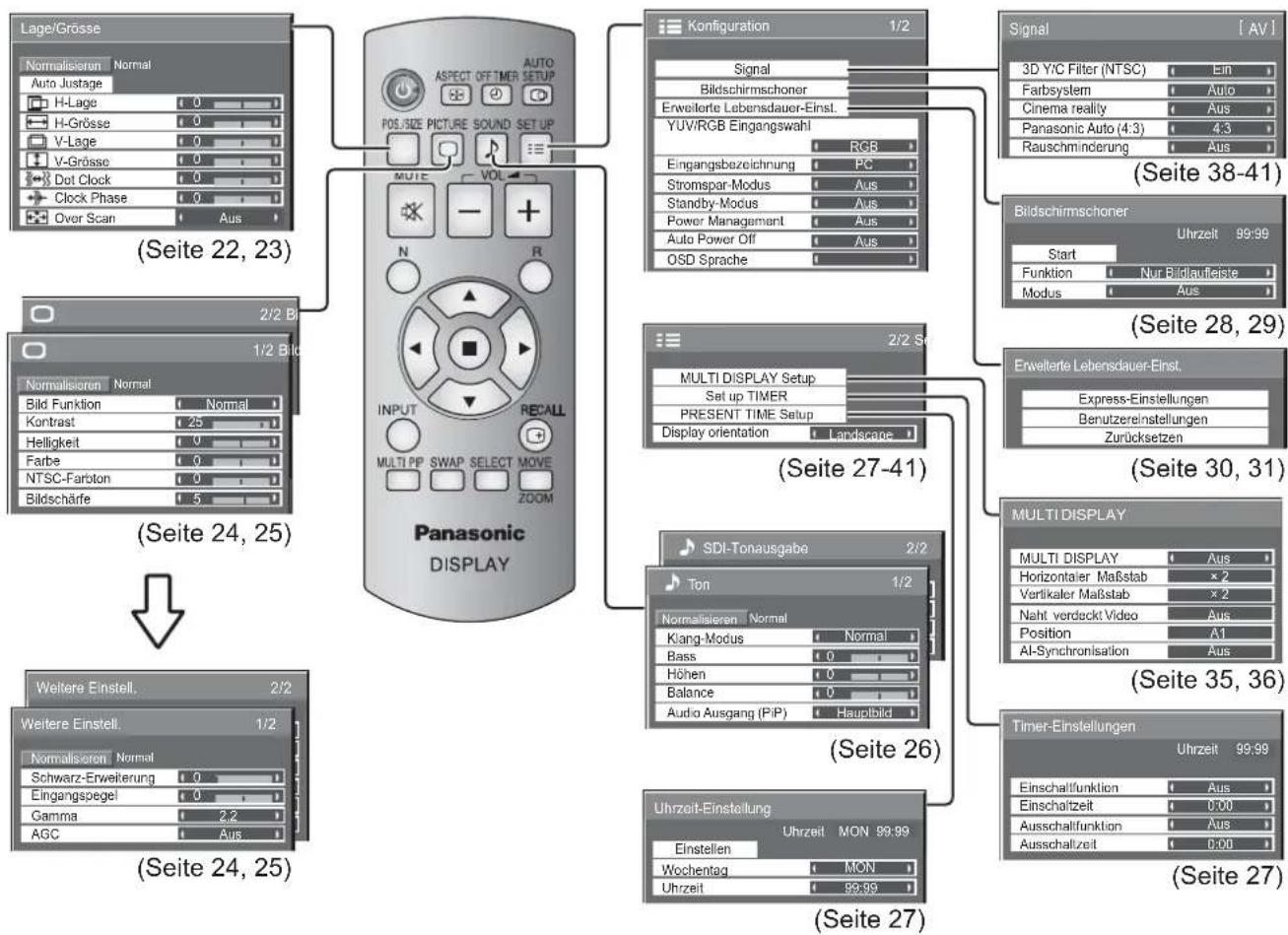

Übersicht

Hinweis: Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab.

Lage / Grösse anpassen

1 POS/SIZE Drücken Sie diese Taste, um das Menü „Lage/Grösse“ aufzurufen.
2 Mit diesen Tasten die einzustellenden Menüs wählen.
Mit diesen Tasten die einzustellenden Menüs wählen.

3 Drücken Sie diese Taste zur Anpassung des Menüs.

Drücken Sie diese Taste zur Anpassung des Menüs.

4 POS./SIZE Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Bei einem Eingangssignal vom Typ „Video (S Video)“, „Digital“, „SDI“ und „HDMI“.

Lage/Grösse Normalisieren Normal Auto Justage H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 Over scan

Bei einem Eingangssignal vom Typ „Component“, „RGB“ und „PC“.

Lage/Grösse Normalisieren Normal Auto Justage H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 Dot Clock 0 Clock Phase 0 Over Scan Aus

Hinweise:

• Punkte, die nicht eingestellt werden können, erscheinen in grauer Darstellung.
  Die jeweils einstellbaren Punkte richten sich nach dem Eingangssignal und Anzeigemodus.
• Die Einstellungen werden getrennt für die verschiedenen Eingangssignalformate gespeichert. (Einstellungen für Komponentensignale werden jeweils für 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 60p · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p gespeichert und RGB/PC/Digital-Signale werden für jede Frequenz gespeichert.)
• Wenn ein „Cue“- oder „Rew“-Signal von einem Videorecorder oder DVD- Spieler empfangen wird, verschiebt sich die Bildposition nach oben oder unten. Diese Bewegung der Bildposition kann nicht mit der Funktion zur Einstellung von Bild Lage/Grösse gesteuert werden.
• Beim Einstellen von Bild V-Lage/V-Grösse in der Panasonic Auto 16:9 Betriebsart wird die Einstellung nicht gespeichert. Beim Beenden werden die vorherigen Einstellungen wieder übernommen.

Auto Einr. Justiert H-Lage/V-Lage, H-Grösse/V-Grösse, Dot Clock und Clock Phase automatisch, wenn das RGB- oder PC-Signal anliegt.

Diese Einstellung ist unter folgenden Bedingungen aktiviert:

- Diese Einstellung unterstützt nur die Einzelbildschirmanzeige. Die Anzeige von zwei oder mehr Bildschirmen wird nicht unterstützt.

- Wenn im Menü „Konfiguration“ (siehe Seite 37) die Option „Component/RGB-in Select“ oder „YUV/RGB-Eingangswahl“ auf „RGB“ gesetzt ist, ist diese Einstellung aktiviert.

- Wenn das Signal nicht im PC-Format anliegt, wird diese Einstellung nur aktiviert, wenn „Over Scan“ (siehe Seite 23) auf „Aus“ gestellt ist und H-Grösee/V-Grösee nicht automatisch justiert werden.

Diese Einstellung ist unter folgenden Bedingungen ungültig und funktioniert nicht:

- Wenn das Bildformat auf „Aspekt“ gesetzt wurde

- Wenn die „Display size“ im Menü „Options“ (siehe Seite 43) auf „On“ gesetzt wurde

Benutzung der Fernbedienung

Wenn Sie auf der Fernbedienung 34ücken, wird die „Auto Justage“ ausgeführt.

Wenn die Auto Justage nicht funktioniert, wird „Ungültig“ angezeigt.

Automatischer Modus

Wenn im Menü „Options“ (siehe Seite 44) „Auto Setup“ auf „Auto“ gesetzt ist, wird die automatische Lageeinstellung gestartet:

• Wenn das Display eingeschaltet wird.
• Wenn das Eingangssignal gewechselt wird.

Hinweise:

• Falls die Dot Clock-Frequenz 108 MHz oder mehr beträgt, können Dot Clock und Clock Phase nicht eingestellt werden.
• Bei digitalem RGB-Signaleingang sind Dot Clock und Clock Phase nicht möglich.
• Möglicherweise funktioniert die Auto Justage nicht, wenn ein abgeschnittenes oder dunkles Bild eingespeist wird. Wechseln Sie in diesem Fall zu einem hellen Bild mit deutlich dargestellten Rändern und anderen Objekten. Versuchen Sie dann erneut, die Auto Justage durchzuführen.
• Je nach Signal tritt nach der Auto Justage möglicherweise eine fehlerhafte Anpassung auf. Nehmen Sie bei Bedarf eine Feineinstellung der Lage/Größe vor.
• Wenn die Auto Justage für ein XGA-Signal mit der vertikalen Frequenz 60Hz (1024×768@60Hz, 1280×768@60Hz und 1366×768@60Hz) nicht richtig eingestellt werden kann, führt unter Umständen die Vorauswahl des einzelnen Signals im „XGA-Modus“ (siehe Seite 39) zu einer richtigen Auto-Justage.
• Die Auto Justage funktioniert nicht ordnungsgemäß, wenn ein Signal, beispielsweise zusätzliche Informationen, über die gültige Bildperiode hinaus aufgesetzt wird oder die Intervalle zwischen der Synchronisierung und den Bildsignalen kurz sind oder wenn Bildsignale mit einem dreistufi gen Synchronisierungssignal hinzugefügt werden.
• Wenn die Auto Justage nicht richtig durchgeführt werden kann, wählen Sie einmal „Normalisieren“ aus und drücken Sie ACTION (■). Stellen Sie dann Lage/Grösse manuell ein.

H-Lage Stellen Sie die waagerechte Position ein.

V-Lage Stellen die senkrechte Position ein.

H-Grösse Stellen Sie die waagerechte Grösse ein.

V-Grösse Stellen Sie die senkrechte Grösse ein.

Dot Clock (Bei einem Eingangssignal vom Typ „Component“, „RGB“ und „PC“)

Ein periodisch gestreiftes Interferenzmuster (Rauschen) kann auftreten, wenn ein gestreiftes Muster angezeigt wird. Führen Sie die Einstellung in diesem Fall so durch, dass ein solches Rauschen minimiert wird.

Clock (Bei einem Eingangssignal vom Typ „Component“, „RGB“ und „PC“)

Phase Beseitigen Sie Flimmern und Verzerrung.

Over scan Schalten Sie die Over Scan-Funktion für das Bild Ein/Aus.

Folgende Signale können konfi guriert werden:

525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/60p, 1125/50p, 1125/30p, 1250/50i (Component Video, RGB, DVI, SDI, HDMI)

Ein Aus

Hinweise:

• Wenn „Aus“ eingestellt ist, können „H-Grösse“ und „V-Grösee“ nicht eingestellt werden.
• Wenn „Display size“ im Menü „Options“ auf „On“ gesetzt ist, ist diese Einstellung ungültig. (siehe Seite 43)

Tipp ( Ⓞ Normalisieren Normalisieren)

Wenn auf der Fernbedienung bei Anzeige des „Lage/Grösse“-Menüs die N-Taste oder die ACTION -Taste während des „Normalisieren“ gedrückt wird, werden alle Einstellungen auf die Werte ab Werk zurückgestellt.

Bild-Einstellungen

1

Zur Anzeige des „Bild“-Menüs drücken.

2

Mit diesen Tasten die einzustellenden Menüs wählen.

Das Bild hinter dem Menü durch Drücken der Tasten einstellen.

Hinweis:

Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab.

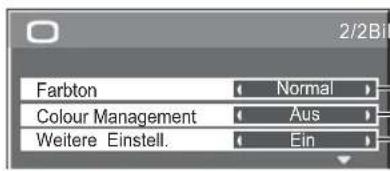

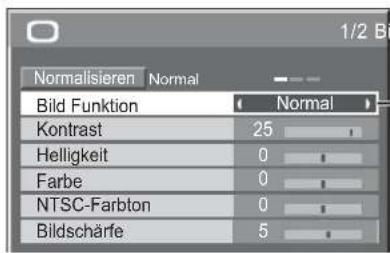

Normalisieren Normal Bild Funktion Normal Kontrast 25 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bildschärfe 5

Farbton Colour Management Weitere Einstell. Normal Aus Ein

Zur Wahl von „Ein“ drücken.

Zur Wahl von „Weitere Einstell.“ drücken.

Weitere Einstell. Ein:

Hier können Sie Bildeinstellungen auf professioneller Ebene durchführen (siehe nächste Seite).

Weitere Einstell 1/2 Normalisieren Normal Schwarz-Erweiterung 0 Eingangspegel 0 Gamma 2.2 AGC Aus

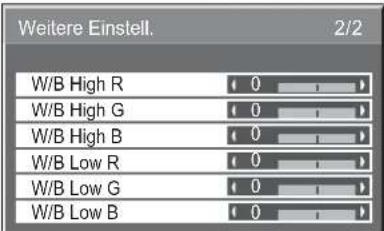

Weitere Einstell. 2/2 W/B High R 0 W/B High G 0 W/B High B 0 W/B Low R 0 W/B Low G 0 W/B Low B 0

„Weitere Einstell.“ Aus:

Wiedergabe von Bildern mit den im Bild-Menü gewählten Einstellungen.

Die „◀ oder „▶-Taste drücken, um zwischen den Betriebsarten hin- und herzuschalten.

Normal

Für eine Wiedergabe bei Standard-Umgebung (Abendbeleuchtung).

Einstellung von Helligkeit und Kontrast auf normale Pegel.

Dynamik

Für eine Wiedergabe in heller Umgebung.

Einstellung von Helligkeit und Kontrast auf höhere Pegel als normal.

Kino

Ideal für Kinofi Ime.

Hinweis:

Zum Ändern des Bildes oder der Farbe des gewählten „Bild“-Menüs sollte das „Bild“-Menü verwendet werden. (siehe nächste Seite)

Die „◀“ oder „▶“-Taste drücken, um zwischen den Betriebsarten hin- und herzuschalten.

Colour Management Ein

Aktiviert automatisch die Farbeinstellung.

Tipp

Normalisieren Normalisieren)

Während das „Bild“-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von ACTION (■) während des „Normalisieren“ alle Einstellungen auf die Werte ab Werk zurückgestellt.

Gegenstand	Effekt	Einstellungen
Kontrast		Wahl der richtigen Helligkeit und Dichte für den Raum.
Helligkeit		Einstellung für die bessere Wiedergabe von dunkleren Bildern wie Nachtszenen und schwarze Haare.
Farbe		Einstellung auf eine hellere Farbe.
NTSC-Farbton		Einstellung für eine bessere Hautfarbe.
Bildschärfe		Wiedergabe eines scharfen Bildes.

Weitere Einstellungen

Gegenstand Effekt Einzelheiten
Schwarz - Erweiterung	Weniger Mehr	Einstellung der dunklen Schatten des Bildes in Stufen.
Eingangspegel	[T3YY] Weniger Mehr	Einstellung von Bildteilen, die besonders hell und schwer zu erkennen sind.
Gamma	[63HC] [Y470] Oben Unten	S-Gamma 2.0 2.2 2.5
AGC	[T8W2] [S3YY] Aus Ein	Automatische Aufhellung von dunklen Bildsignalen.
Weissabgleich R	Weniger Mehr	Einstellung des Farbtons für helle rote Bereiche.
Weissabgleich G	Weniger Mehr	Einstellung des Farbtons für helle grüne Bereiche.
Weissabgleich B	[24H08] [23H4] Weniger Mehr [XWK2]	Einstellung des Farbtons für helle blaue Bereiche.
Grauabgleich R	[44AD3] [XYGB] Weniger Mehr	Einstellung des Farbtons für dunkle rote Bereiche.
Grauabgleich G	[THHZ] [W40Z] Weniger Mehr	Einstellung des Farbtons für dunkle grüne Bereiche.
Grauabgleich B	[60HS] Weniger Mehr	Einstellung des Farbtons für dunkle blaue Bereiche.

Hinweise:

- Die „W/B“-Einstellungen folgendermaßen ausführen.

1. Den Farbton der hellen Bildteile mit „Weissabgleich R“, „Weissabgleich G“ und „Weissabgleich B“ einstellen.
2. Den Farbton der dunklen Bildteile mit „Grauabgleich R“, „Grauabgleich G“ und „Grauabgleich B“ einstellen.
3. Die Schritte 1 und 2 wiederholen.

Die Schritte 1 und 2 haben jeweils Einfluß auf die einzelnen Einstellungen; die Einstellungen sollten für jeden Schritt wiederholt werden.

• Der Einstellungsbereich sollte für jeden Eingangs-Betriebsmodus separat gespeichert werden.
  • Die Werte für den Einstellungsbereich sollten als Referenz verwendet werden.

Tipp

Normalisieren

Normalisieren)

Wenn bei Anzeige des „Weitere Einstell.“-Menüs die N-Taste oder die ACTION ☐)-Taste während des „Normalisierens“ gedrückt wird, werden alle Einstellungen auf die werkseitigen Werte zurückgesetzt.

Toneinstellungen

1

Zur Anzeige des Ton-Menüs drücken.

2

Die einzelnen einzustellenden Punkte wählen.

Mit diesen Tasten die einzustellenden Menüs wählen.

Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen.

Ton 1/2 Normalisieren Normal Ton-Funktion Normal Bass 0 Höhen 0 Balance 0 Audio Ausgang (PIP) Hauptbild

3

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Gegenstand Einzelheiten
Ton-Funktion	Normal: Wiedergabe des Originaltons.Dynamik: Verstärkt klaren Klang.
Bass	Einstellung der tiefen Töne.
Höhen	Einstellung der hohen Töne.
Balance	Einstellung der rechten und linken Lautstärke.
Audio Ausgang (PIP)	Hauptbild: Wählt den Klang des Hauptbilds aus.Nebenbild: Wählt den PIP-Frame-Klang aus.	Die Musiknote ♪ wird auf der rechten Seite der Anzeigekennung für die Audioausgabe angezeigt.

Hinweis: Die Einstellungen für Bass und Höhen werden für jeden Klang-Modus separat gespeichert.

Tipp

Normalisieren Normalisieren)

Während das „Ton“-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von ACTION (■) während des „Normalisierens“ alle Einstellungen auf die werksseitigen Werte zurückgesetzt.

SDI-Tonausgabe

Dieses Menü wird angezeigt, wenn das HD-SDI Terminal Board mit Audio (TY-FB10HD) im Gerät installiert ist.

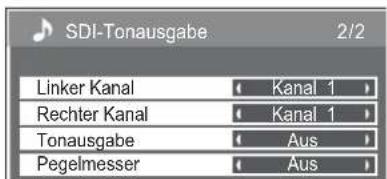

SDI-Tonausgabe 2/2 Linker Kanal Kanal 1 Rechter Kanal Kanal 1 Tonausgabe Aus Pegelmesser Aus

Hinweise:

• Dieses Menü steht nur bei Wahl des Slots zur Verfügung, in dem das HD-SDI Terminal Board mit Audio (TY-FB10HD) installiert ist.
• Bei aktiviertem Doppelbild-Modus steht dieses Menü nicht zur Verfügung.

Gegenstand	Einzelheiten
Linker Kanal	Kanal 1 bis Kanal 16Zur Wahl des linken Audiokanals.
Rechter Kanal	Kanal 1 bis Kanal 16Zur Wahl des rechten Audiokanals.
Tonausgabe	Ein AusEin: Zum Freigeben der Audioausgabe.Aus: Zum Sperren der Audioausgabe.
Pegelmesser	Aus Kan.1-8 Kan.9-16Zur Wahl der Audiokanäle, die im Audiopegelmesser angezeigt werden.Im Audiopegelmesser werden 8 Kanäle angezeigt, jeweils 4 Kanäle rechts und links.Aus: Verdeckt den Audiopegelmesser.Kan.1-8: Zeigt den Audiopegelmesser an (Kan.1-8)Kan.9-16: Zeigt den Audiopegelmesser an (Kan.9-16)

Uhrzeit-Einstellung / Timer-Einstellungen

Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden.

Vor der Einstellung des Timers sollte die aktuelle Uhrzeit wenn notwendig eingestellt werden.

Dann den Timer einstellen.

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

2

Zur Wahl von Timer-Einstellungen oder Uhrzeit Einstellung drücken.

Zur Anzeige der Timer-Einstellungen oder der Uhrzeit-Einstellung drücken.

MULTI DISPLAY Timer-Einstellungen Uhrzeit-Einstellung Display-Ausrichtung Querformat

Uhrzeit-Einstellung

1

Zur Wahl von Wochentag oder Uhrzeit drücken.

Diese Taste zur Einstellung von Wochentag oder Uhrzeit drücken.

▶ Taste: Vorwärts

◀ Taste: Rückwärts

Uhrzeit-Einstellung Einstellen Wochentag Uhrzeit Uhrzeit MON 99:99 MON 99:99

Hinweise:

- Das einmalige Drücken der Tasten „ oder „ ändert die Uhrzeit in Schritten von einer Minute.

- Das Gedrückthalten der Tasten „“ oder „▶ ändert die Uhrzeit in Schritten von 15 Minuten.

2

Diese Taste der Wahl von „Einstellen“ drücken.

Zum Speichern der Uhrzeit-Einstellung drücken.

Hinweise:

• „Einstellen“ kann erst gewählt werden, nachdem die Option Uhrzeit eingestellt worden ist.
• Die Option Wochentag kann nur dann eingestellt werden, wenn eine andere Einstellung als „99:99“ für die Option Uhrzeit vorgenommen worden ist.
• Die Einstellungen der Optionen „Wochentag“ und „Uhrzeit“ werden zurückgesetzt, wenn das Display aus einem der folgenden Gründe etwa 7 Tage lang ausgeschaltet bleibt: Drücken desb//-Schalters des Gerätes, um das Display auszuschalten.
  Abtrennen des Netzkabels.
  Unterbrechung der Stromversorgung.

Timer-Einstellungen

1

Drücken zur Wahl von Einschaltzeit / Auschaltzeit.

Zur Einstellung der Einschaltzeit / Auschwitzzeit.

▶ Taste: Vorwärts

◀Taste: Rückwärts

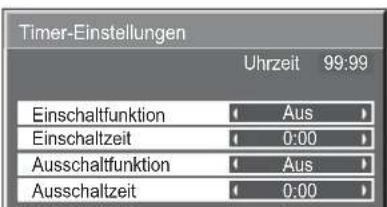

Timer-Einstellungen Uhrzeit 99:99 Einschaltfunktion Aus Einschaltzeit 0:00 Ausschaltfunktion Aus Ausschaltzeit 0:00

Hinweise:

• Das einmalige Drücken der Tasten „“ oder „„“ ändert die Einschaltzeit / Ausschaltzeit in Schritten von einer Minute.
• Das Gedrückthalten der Tasten „◀“ oder „▶“ ändert die Einschaltzeit / Ausschaltzeit in Schritten von 15 Minuten.

2

Zur Wahl der Einschaltfunktion / Ausschaltfunktion drücken.

Zur Wahl von „Ein“ drücken.

Hinweis:

Die Timer-Funktion kann nicht verwendet werden, wenn die „Uhrzeit“ nicht eingestellt ist.

Bildschirmschoner (zum Verhindern von Einbrennen)

In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden.

Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden.

1

Zur Anzeige des Installation-Menüs drücken.

2

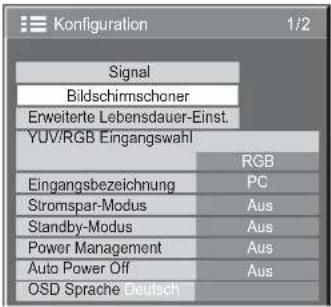

Zur Wahl des Bildschirmschoner drücken.

Diese Taste zur Anzeige des Bildschirmschoner-Menüs drücken.

3

Zur Wahl der Funktion drücken.

Zur Wahl der gewünschten Funktion drücken.

Configuration 1/2 Signal Bildschirnschoner Erweiterte Lebensdauer-Einst. YUV/RGB Eingangswahl RGB Eingangsbezeichnung PC Stromspar-Modus Aus Standby-Modus Aus Power Management Aus Auto Power Off Aus OSD Sprache Deutsch

Bildschirmschoner Uhrzeit 99:99 Start Funktion Nur Bildlaufleiste Modus Aus

Negativbild : Ein negatives Bild wird wiedergegeben.

Nur Bildlaufl eiste: Der weiße Balken wird von links nach rechts aufgerollt. Das Bild wird nicht angezeigt.

Overlay-Bildlaufl eiste : Die Helligkeit des Bilds wird verringert, und ein weißer Balken läuft darüber hinweg.

Weißer Bildschirm : Ein ganzfl ächig weißer Bildschirm erscheint.

Hinweis: Bei 2-Bild-Anzeige steht die Overlay-Bildlaufl eiste nicht zur Verfügung.

4

Wahl der Betriebsart

Zur Wahl der Modus drücken.

Zur Wahl der einzelnen Betriebsarten drücken.

    B1[": Wird aktiviert, wenn „Wiederholungszeit“ und „Dauer“ eingestellt sind und diese Zeiten erreicht werden."]
    C1[": Wird aktiviert, wenn die Startzeit und die Stoppzeit eingestellt sind und diese Zeiten erreicht werden."]
    D1[": Wird während der Dauer des Bildschirmschoners aktiviert, das Display wechselt in den Bereitschaftsmodus."]
    E1[": Kann verwendet werden, wenn „Startzeit“ gewählt ist und die Taste ACTION (■) gedrückt wird."]

5

Einstellung der Startzeit

Bei Einstellung von „Modus“ auf „Ein“ diese Taste zur Wahl der Start drücken.

Zum Starten des Bildschirmschoner drücken.

Das Menü erlischt und der Bildschirmschoner wird aktiviert. Um den Bildschirmschoner bei Einstellung auf „Ein“ zu deaktivieren, drücken Sie die R-Taste oder eine beliebige Taste am Hauptgerät.

Hinweis: Beim Ausschalten des Displays wird der Bildschirmschoner deaktiviert.

Einstellung der Zeit für den Bildschirmschoner

Nach der Wahl von „Zeitzuweisung“, „Intervall“ oder „Standby nach Schoner“ kann die entsprechende Zeiteingabe ausgeführt und die Betriebszeit eingestellt werden. (Die Zeit kann nicht eingestellt werden, wenn „Modus“ auf „Ein“ oder „Aus“ eingestellt ist.)

Zur Wahl der Startzeit / Stoppzeit drücken (Wenn „Zeitzuweisung“ gewählt ist).

Zur Wahl von Wiederholungszeit / Dauer drücken (Wenn „Intervall“ gewählt ist).

Zur Wahl von Dauer Bildsch.-Schoner drücken (Wenn „Standby nach Schoner“ gewählt ist).

Zur Einstellung drücken.

▶ Taste: Vorwärts
◀ Taste: Rückwärts

Bildschirmschoner Uhrzeit 15:00 Start Funktion Nur Bildaufleiste Modus Aus Startzeit 6:15 Stoppzeit 12:30

Bildschirmschoner Uhrzeit 15:00 Start Funktion Nur Bildlaufleiste Modus Aus Wiederholungszeit 12:00 Dauer 3:00

Hinweise:

• Das einmalige Drücken der Tasten „“ oder „„ ändert die Zeit in Schritten von einer Minute.
  [Die Umschaltung erfolgt alle 15 Minuten, wenn Wiederholungszeit gewählt wird.]
• Das Gedrückthalten der Tasten „◀“ oder „▶“ ändert die Zeit in Schritten von 15 Minuten.
• „Dauer Bildsch.-Schoner“ unter „Standby nach Schoner“ kann auf einen Wert zwischen 0:00 und 23:59 eingestellt werden. Wird die Dauer auf „0:00“ gestellt, wird „Standby nach Schoner“ nicht aktiviert.

Bildschirmschoner Uhrzeit 15:00 Start Funktion Nur Bildlaufleiste Modus Standby nach Schoner Dauer Bildsch.-Schoner 6:15

Hinweis: Die Timer-Funktion kann nicht verwendet werden, wenn die „Uhrzeit“ nicht eingestellt ist.

Reduzierung von Einbrennen

Erweiterte Lebensdauer-Einst.

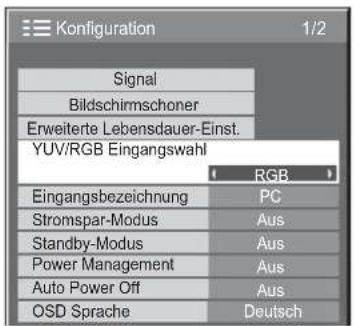

Mit den folgenden Einstellungen soll das Auftreten von Nachbildern verringert werden:

Menü zur Verringerung von Nachbildern

Mit „Erweiterte Lebensdauer-Einst.“ können Sie die folgenden 5 Menüeinträge (Menü zur Verringerung von Nachbildern) als empfohlene Werte oder individuell einstellen.

Bild-Modus

Kontrast

„Bild-Modus“ und „Kontrast“ sind identisch mit den Menüeinträgen des Menüs „Bild“ (siehe Seite 24). Die Einstellungen in diesem Menü fi nden Sie im Menü „Bild“ wieder.

Einstellung der seitlichen Bildanteile

Achten Sie bei Wahl der „4:3“-Betriebsart darauf, kein Standbild über einen längeren Zeitraum hinweg anzuzeigen, da dies zu Nachbildern in den seitlichen Bildanteilen des Displays führen kann.

Beleuchten Sie die seitlichen Bildanteile, um das Risiko des Auftretens eines derartigen Nachbilds zu reduzieren.

Diese Funktion kann nicht im Nichtbild-Bereich verwendet werden.

Aus: Beide Enden dunkler machen.

Niedrig: Dunkelgrau machen.

Mittel: Grau machen.

Hoch: Hellgrau machen.

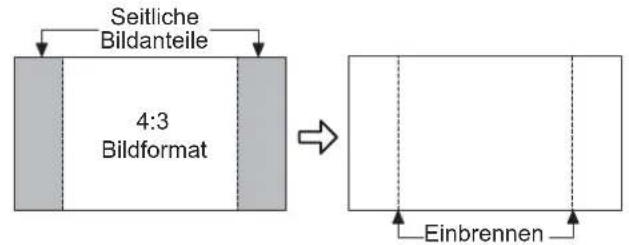

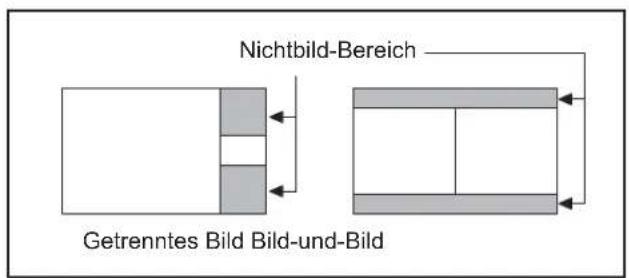

Seitliche Bildanteile 4:3 Bildformat Einbrennen

Nichtbild-Bereich Getrenntes Bild Bild-und-Bild

Hinweise:

• Um das Auftreten von Einbrennen zu verhindern, stellen Sie die Option Seitliche Bildanteile auf Hoch ein.
  • Die seitlichen Bildanteile können abhängig von wiedergegebenen Bild blinken (abwechselnd schwarz / weiß). Durch die Verwendung des Kino-Modus wird dieses Blinken reduziert.

Wobbling

Die Anzeigeposition des Bilds wird automatisch geringfügig verschoben (nicht sichtbar), um das Auftreten eines Nachbilds mit schärferen Bildkonturen zu verhindern.

Ein 1: Die Anzeigeposition des Bilds wird alle 30 Sekunden verschoben.

Ein 2: Die Anzeigeposition des Bilds wird in Abhängigkeit von der Bildschirmerfassung in Bildpunkt-Inkrementen verschoben.

Spitzenwertlimit

Ein: Unterdrückung von Bildkontrast (Spitzenpegel-Helligkeit).

Hinweis: Wenn ein Standbild über lange Zeit angezeigt wird, kann der Bildschirm etwas dunkler werden. (siehe Seite 47)

Express-Einstellungen

Setzen Sie das Menü zur „Verringerung von Nachbildern“ auf die empfohlene Einstellung.

Alle Menüs werden verriegelt.

Bild-Modus: Normal

Kontrast: 10

Seitliche Bildanteile: Hoch

Wobbling: Ein 1

Spitzenwertlimit: Ein

1 Wählen Sie „Express-Einstellungen“ aus.

2 Wählen Sie aus, für welchen Eingang die Einstellungen gelten sollen.

3 Wählen Sie „Ja“ aus.

Benutzereinstellungen

Stellen Sie das gewünschte Menü zur Verringerung von Nachbildern ein.

1 Wählen Sie „Benutzereinstellungen“ aus.

2 So setzen Sie jedes Menü auf die empfohlene Einstellung: Wählen Sie „Empfohlene Einstellungen“ aus.

Erweiterte Lebensdauer-Einst. Empfohlene Einstellungen Bild-Modus Dynamik Kontrast 30 Seitliche Bildanteile Hoch Wobbling Aus Splitszenwertlimit Aus Verriegelungs-Modus Entriegein Auf aktuellen Eingang anwenden Auf alle Eingänge anwenden

Jedes Menü wird auf die unter „Express-Einstellungen“ vorgenommenen Einstellungen gesetzt.

3 Stellen Sie jedes Menü ein.

Erweiterte Lebensdauer-Einst. Empfohlene Einstellungen Bild-Modus Dynamik Kontrast 30 Seitliche Bildanteile Hoch Wobbling Aus Spitzenwertlimit Aus Verriegelungs-Modus Entriegein Auf aktuelen Ergang anwenden Auf alle Ergänge anwenden

4 So verriegeln Sie alle Menüeinstellungen: Setzen Sie den „Verriegelungs-Modus“ auf „Verriegeln“.

Erweiterte Lebensdauer-Einst. Empfehlene Einstellungen Bild-Modus Dynamik Kontrast 30 Seitliche Bildanteile Hoch Wobbling Aus Soitzenwertimit Aus Verniegelungs-Modus Verniegen Auf aktuellen Eingang anwenden Auf alle Eingänge anwenden

Wenn ein Menü verriegelt ist, wird es abgeblendet dargestellt und kann nicht eingestellt werden. „Bild-Modus“ und „Kontrast“ können im Menü „Bild“ nicht mehr eingestellt werden und werden mit einem Symbol versehen, das den Verriegelungsstatus anzeigt.

1/2Bild Normalsieren Normal Bild-Modus Dynamik Kontast 30 Heiligkeit 0 Farbe 0 Enerste Lebensdauer-Einst

5 Wählen Sie aus, für welchen Eingang die Einstellungen gelten sollen.

Erweiterte Lebensdauer-Einst Empfehlene Einsleitungen Bild-Modus Dynamik Kontrast 30 Seitliche Bildanteile Hoch Wobbling Aus Spilzenwertlimit Aus Vernlegelungs-Modus Verniegeln Auf aktiellen Eingang anwenden Auf alle Eingänge anwenden

6 Wählen Sie „Ja“ aus.

Zurücksetzen

Setzen Sie das Menü zur „Verringerung von Nachbildern“ auf die Werkseinstellungen zurück. Jedes Menü wird entriegelt.

1 Wählen Sie „Zurücksetzen“ aus.

2 Wählen Sie aus, für welchen Eingang die Einstellungen zurückgesetzt werden sollen.

3 Wählen Sie „Ja“ aus.

Energieeinsparung

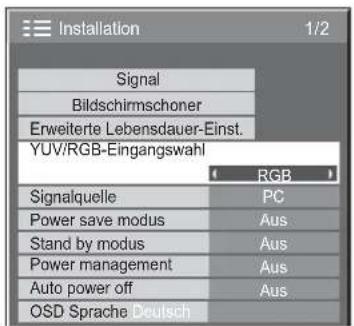

• Power save modus: Wenn diese Funktion aktiviert ist, wird der Helligkeitspegel des Plasmadisplays vermindert und die Stromaufnahme verringert.
• Stand by modus: Wenn diese Funktion aktiviert ist, wird die Stromaufnahme des Mikrocomputers während der Betriebsbereitschaft (siehe Seite 12, 15, 16) und somit die Stromaufnahme des Gerätes während der Betriebsbereitschaft verringert.
• Power management: Wenn diese Funktion auf „Ein“ eingestellt ist, spricht sie unter den folgenden Bedingungen an, um die Stromversorgung des Gerätes automatisch ein- oder auszuschalten. Wenn bei Zuleitung eines PC-Eingangssignals ca. 30 Sekunden lang kein Bild (HD/VD-Sync-Signale) erfasst wird:

→ orangefarben auf. Sobald danach wieder ein Bild (HD/VD-Sync-Signale) erfasst wird:

Hinweise: • Diese Funktion steht nur bei Zuleitung eines PC-Eingangssignals zur Verfügung.

• Bei Zuleitung eines Signals vom PC-Eingang-Ter

Funktion nicht zur Verfügung.

Diese Funktion ist wirksam, wenn die Option „Syn

„Component/RGB in Wählen“ auf „RGB“ eingestellt ist sowie bei normaler Wiedergabe (1-Bild-Anzeige).

- Auto power off: Die Stromversorgung des Gerätes wird ausgeschaltet, wenn kein Signaleingang vorhanden ist. Wenn diese Funktion aktiviert ist, wird das Gerät ausgeschaltet, wenn 10 Minuten lang kein Signaleingang festgestellt wird.

Hinweis:

Diese Funktion ist bei normaler Wiedergabe (Ein-Bild-Anzeige) für alle Eingangssignale außer den der PC IN-Buchse zugeleiteten Signalen wirksam.

1

Drücken zur Wahl von

„Power save modus“

„Stand by modus“

„Power management“

„Auto power off“.

2

Zur Wahl von „Ein“ oder „Aus“ drücken.

Ein ←→ Aus

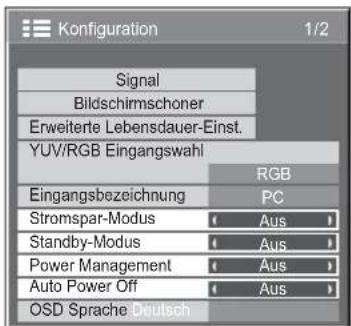

Konfiguration 1/2 Signal Bildschirmschoner Erweiterte Lebensdauer-Einst. YUV/RGB Eingangswahl RGB Eingangsbezeichnung PC Stromspar-Modus (Aus) Standby-Modus (Aus) Power Management (Aus) Auto Power Off (Aus) OSD Sprache Deutsch

3

Zum Beenden der Installation drücken.

Ändern der Eingangssignalquellen

Mit dieser Funktion kann die Signalquelle des angezeigten Eingangssignals geändert werden.

Wählen Sie das Eingangssignal, dessen Bezeichnung geändert werden soll, bevor Sie die Eingangssigalquelle ändern. (siehe Seite 14, 16)

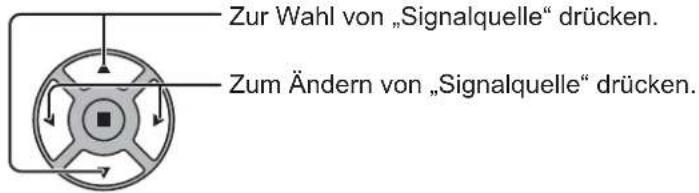

Zur Wahl von „Signalquelle“ drücken. Zum Ändern von „Signalquelle“ drücken.

Konfiguration 1/2 Signal Bildschirmschoner Erweiterte Lebensdauer-Einst. YUV/RGB Eingangswahl RGB Eingangsbezeichnung ( PC ) Stromspar-Modus Aus Standby-Modus Aus Power Management Aus Auto Power Off Aus OSD Sprache Deutsch

Hinweis:

Während der Wahl eines Eingangssignals durch das optionale Terminal-Board in Steckplatz 1 bis Steckplatz 3 ist die Eingangssignalquelle von den einzelnen optionalen Terminal-Boards abhängig.

SIGNALQUELLEN für SLOT1, 2, 3 und PC IN:

[SLOT1] INPUT1 / DVD1 / DVD2 / DVD3 / Blu-ray1 / Blu-ray2 / Blu-ray3 / CATV / VCR / STB

[SLOT2] INPUT2 / DVD1 / DVD2 / DVD3 / Blu-ray1 / Blu-ray2 / Blu-ray3 / CATV / VCR / STB

[SLOT3] INPUT3 / DVD1 / DVD2 / DVD3 / Blu-ray1 / Blu-ray2 / Blu-ray3 / CATV / VCR / STB

[PC IN] PC / DVD1 / DVD2 / DVD3 / Blu-ray1 / Blu-ray2 / Blu-ray3 / CATV / VCR / STB

Bei Verwendung von BNC-Dual-Video-Terminal-Board (TY-FB9BD) wird je nach dem gewählten Eingang der Buchstabe „A“ oder „B“ am Ende jeder Eingangssignalquelle hinzugefügt (siehe unten).

Hinzugefügter Buchstabe „A“ „B“
Gewählter Eingang FBAS S VIDEO

Wahl der Menüsprache für die Bildschirmanzeige

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

2

Diese Taste zur Wahl der „OSD Sprache“ drücken.

Diese Tasten zur Wahl einer Sprache drücken.

Display-Ausrichtung

Dient zur Einstellung der Gebläsesteuerung und der Ausrichtung der Menüanzeige bei vertikaler Aufstellung.

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Display-Ausrichtung Querformat

2

Diese Tasten zur Wahl von „Display-Ausrichtung“ drücken.

Diese Tasten zur Wahl von „Querformat“ oder „Hochformat“ drücken.

3

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Gebläsesteuerung für horizontale Aufstellung.

Gebläsesteuerung für vertikale Aufstellung. Die Menüanzeige wird um 90 Grad im Gegenuhrzeigersinn gedreht, um sie der vertikalen Aufstellung anzupassen.

Hinweise:

• Bei vertikaler Aufstellung des Plasmadisplays bringen Sie den Netzschalter in seine obere Stellung.
  • Die Gebläsesteuerung wird beim nächsten Einschalten des Gerätes umgeschaltet.

Einstellung für MULTIDISPLAY

Wenn mehrere Plasmadisplays wie in den unten abgebildeten Beispielen angeordnet werden, kann ein vergrößertes Bild auf allen Bildschirmen gemeinsam angezeigt werden.

Für diese Betriebsart muss jedes Plasmadisplay mit einer Displaynummer eingestellt werden, um den Aufstellungsort zu bestimmen.

(Beispiele)

Gruppe von 4 (2 × 2)

Gruppe von 9 (3 × 3)

Gruppe von 16 (4 × 4)

Gruppe von 25 (5 × 5)

Vorgehen zur Einstellung für MULTIDISPLAY

1

Zum Aufrufen des Installation-Menüs drücken.

2

Zur Wahl der MULTI DISPLAY drücken.

Zum Aufrufen des Menüs für die MULTI DISPLAY-Einstellung drücken.

Zur Wahl der MULTI DISPLAY drücken.

Zur Wahl von „Ein“ oder „Aus“ drücken.

Installation 2/2 MULTI DISPLAY Porträt-Einstellungen Timer-Einstellungen Display-Ausrichtung Querformat

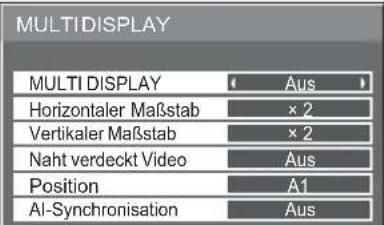

MULTIDISPLAY MULTI DISPLAY (Aus) Horizontaler Maßstab × 2 Vertikaler Maßstab × 2 Naht verdeckt Video Aus Position A1 Al-Synchronisation Aus

3

Gegenstand Einzelheiten

MULTI DISPLAY „Ein“ oder „Aus“ wählen.
Horizontaler Maßstab „×	1“, „× 2“, „× 3“, „× 4“ oder „× 5“ wählen.
Vertikaler Maßstab „×	1“, „× 2“, „× 3“, „× 4“ oder „× 5“ wählen.
Naht verdeckt Video	„Ein“ oder „Aus“ wählen. Zum Verdecken der Nahtstellen zwischen den Bildern der einzelnen Displays. Zum Anzeigen der Nahtstellen zwischen den Bildern der einzelnen Displays.Geeignet für die Anzeige beweglicher Bilder.Ein AusGeeignet für die Anzeige von Standbildern.
Position	Die Nummer des gewünschten Layouts wählen. (A1-E5: Siehe unten)Lage der Displaynummern für die einzelnen Positionen.(Beispiele)(2 × 1) (2 × 3) (4 × 4) (4 × 2) (5 × 5)[A1 A2 A1 A2 B1 B2 C1 C2 A1 A2 A3 A4 B1 B2 B3 B4 C1 C2 C3 C4 D1 D2 D3 D4 E1 E2 E3 E4 E5

Gegenstand Einzelheiten
AI-Synchronisation	„Aus“ oder „Ein“ wählen.	Die Helligkeit hängt von der an jedem Display vorgenommenen Einstellung ab.	Stellen Sie alle Displays auf die gleiche Helligkeit ein.
		Aus Ein
	Hinweis:Bei Einstellung von „AI-Synchronisation“ auf „Ein“ stehen die folgenden Menüs nicht zur Verfügung, und ihre Einstellungen sind fest auf die Standardwerte eingestellt.„Bild“-Menü: Farbe, NTSC-Farbton, Input level (Weitere Einstell)

4

Zum Beenden der Installation drücken.

Funktion der Fernbedienungs-ID

Um diese Fernbedienung für ein bestimmtes von mehreren Displays zu verwenden, können Sie die Fernbedienungs-ID festlegen.

Hinweis:

Um von dieser Funktion Gebrauch machen zu können, muss die separat erhältliche ID-Fernbedienung erworben werden. Modell-Nr.: EUR7636090R

1 Wechseln Sie auf der rechten Seite ^NORMAL_ID zu 1. ^NORMAL_ID
2 Drücken Sie auf der Fernbedienung die Taste D SET C
3 Drücken Sie eine der Tasten 1 - ,9 für die Festlegung der 10er Stelle.
4 Drücken Sie eine der Tasten 1 - ,9 für die Festlegung der 1er Stelle.

Hinweise:

• Die Zahlen in 2, 3 und 4 sollten schnell eingerichtet werden.
- Der Zahlenbereich für die einstellbare ID liegt im Bereich 0 - 99.
- Wird eine Nummerntaste mehr als zweimal gedrückt, werden die ersten beiden Zahlen als ID-Nummer für die Fernbedienung übernommen.

Tastenbedienung bei der Fernbedienungs-ID

Mit Ausnahme der Taste entspricht die Bedienung derjenigen einer normalen Fernbedienung.

Stornierung der ID

Drücken Sie die Taste ID ALL -/- auf der Fernbedienung. (Dies hat dieselbe Auswirkung wie das gleichzeitige Drücken der Tasten C, 0, 0.)

Hinweise:

• Setzen Sie die Fern-ID auf „On“, um die Fernbedienungs-ID zu verwenden.
  Wenn die Fern-ID auf „On“ gesetzt ist, können Sie die Fernbedienung ohne identische ID-Nummer während der Anzeige des Optionsmenüs verwenden. (siehe Seite. 43)
• Die Fernbedienungs-ID kann nicht verwendet werden, wenn die ID-Auswahl auf einen anderen Wert als 0 gesetzt ist und die Fernbedienungs-ID nicht der ID-Auswahlnummer entspricht (siehe Seite. 43).

INPUT 1 2 3 PC CH VOL INPUT ^ + OK - 1 2 3 4 5 6 7 8 9 ID SET D ALL C 0 -/- INPUT NORMAL OFF N/A MULTIPP SWAP SELECT ZOOM Panasonic DISPLAY

Einstellung der Eingangssignale

Wahl von Component/RGB IN Signalen

Einstellung auf die Signale Component/RGB.

Y, PB, PR-Signale "Component"

RGB-Signale „RGB“

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

2

Diese Tasten zur Wahl von „Component/RGB in Wählen“ drücken.

Zur Wahl des gewünschten Eingangssignals drücken.

Component RGB

3

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Konfiguration 1/2 Signal Bildschirmschoner Erweiterte Lebensdauer-Einst. YUV/RGB Eingangswahl RGB Eingangsbezeichnung PC Stromspar-Modus Aus Standby-Modus Aus Power Management Aus Auto Power Off Aus OSD Sprache Deutsch

Hinweise:

• Abhängig vom installierten optionalen Board kann eine Wahl nicht möglich sein.
• Nehmen Sie die Einstellung für das gewählte Eingangs-Terminal (SLOT1, SLOT2, SLOT3 oder PC IN) vor.

Wahl von YUV/RGB IN Signalen

Einstellung auf die Signale YUV/RGB.

YUV-Signale\\ „YUV“

RGB-Signale → „RGB“

1

Diese Taste zur Anzeige des Installation-Menüs drücken.

2

Diese Tasten zur Wahl von „YUV/RGB-Eingangswahl“ drücken.

Zur Wahl des gewünschten Eingangssignals drücken.

YUV ←→ RGB

Installation 1/2 Signal Bildschirmschoner Erweiterte Lebensdauer-Einst. YUV/RGB-Eingangswahl RGB Signalquelle PC Power save modus Aus Stand by modus Aus Power management Aus Auto power off Aus OSD Sprache Deutsch

3

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Hinweise:

• Abhängig vom installierten optionalen Board kann eine Wahl nicht möglich sein.
• Nehmen Sie die Einstellung für das gewählte Eingangs-Terminal (SLOT1 oder SLOT2) vor.

Signal-Menü

Hinweis:

Das Setup-Menü „Signal“ zeigt für jedes Eingangssignal eine unterschiedliche Einstellungsbedingung an.

1 SET UP Diese Taste zur Anzeige des Installation-Menüs drücken. 2 Betätigen Sie die Taste zur Wahl von „Signal“. Drücken Sie die Taste, um das Signal-Menü aufzurufen. 3 Mit diesen Tasten die einzustellenden Menüs wählen. Drücken Sie diese Taste zur Anpassung des Menüs. 4 SET UP Diese Taste zum Beenden der Einstellungs-Betriebsart drücken. Für Video (S VIDEO) Signal 3D Y/C Filter (NTSC) Farbsystem Cinema reality Panasonic Auto (4:3) Rauschminderung

Konfiguration 1/2 Signal Bildschirmschoner Erweiterte Lebensdauer-Einst. YUV/RGB Eingangswahl RGB Eingangsbezeichnung PC Stromspar-Modus Aus Standby-Modus Aus Power Management Aus Auto Power Off Aus OSD Sprache Deutsch

Die ACTION (■-Taste drücken

Für Video (S VIDEO) Für RGB

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto Cinema reality Aus Panasonic Auto (4:3) 4:3 Rauschminderung Aus

Signal Sync Cinema reality XGA-Modus Rauschminderung H-Freq. 63.98 kHz V-Freq. 60.02 Hz Signalformat 1280×1024/60 Auto Aus Auto Aus

Für Component Für Digital

Signal Cinema reality XGA-Modus Rauschminderung H-Freq. 63.98 kHz V-Freq. 60.02 Hz Signalformat: 1280×1024/60 Component Aus Auto Aus

Signal Cinema reality Aus Rauschminderung Aus H-Freq. 63.98 kHz V-Freq. 140.02 Rastertakt-Freq. 108.0 MHz Signaformat 1280×1024/60

3D Y/C Filter – Für NTSC-AV-Bilder

„Signal“ im „Setup“-Menü während der AV(S Video)-Eingangssignal-Betriebsart wählen. (Das „Signal[AV]“-Menü wird angezeigt.)

Diese Tasten zur Wahl von „3D Y/C Filter (NTSC)“ drücken. Diese Tasten für „Ein“ oder „Aus“ drücken.

Hinweis:

Bei Aktivierung hat diese Einstellung nur auf NTSC-Eingangssignale einen Einfl uß.

Farbsystem / Panasonic Auto

„Signal“ im „Installation“-Menü während der AV(S Video)-Eingangssignal Betriebsart wählen. (Das „Signal[AV]“-Menü wird angezeigt.)

Diese Tasten zur Wahl von „Farbsystem“ oder „Panasonic Auto“ drücken. Diese Tasten zur Wahl der einzelnen Funktionen drücken.

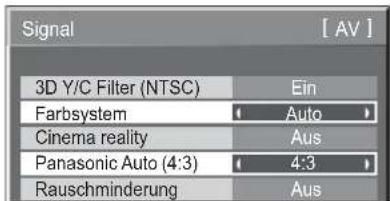

Signal 3D Y/C Filter (NTSC) Farbsystem Cinema reality Panasonic Auto (4:3) Rauschminderung Ein Auto Aus 4:3 Aus [ AV ]

Wenn das Bild instabil wird:

Bei Einstellung des Bildes auf Auto kann das Bild in einigen Fällen instabil werden, wenn Signale mit niedrigem Pegel oder Rauschen eingegeben werden. In diesem Fall sollte das Gerät auf das Format des Eingangssignals eingestellt werden.

Betriebsart Funktion
Farbsystem	Das Farbsystem entsprechend auf das Eingangssignal einstellen. Bei Einstellung auf „Auto“ wird das Farbsystem automatisch aus den drei Systemen NTSC/PAL/SECAM gewählt, doch in Abhängigkeit von der jeweils installierten Anschlussplatte kann es vorkommen, dass ein M.NTSC-Signal nicht einwandfrei angezeigt wird. Um ein M.NTSC-Signal anzuzeigen, wählen Sie die Einstellung „M.NTSC“ für die Option Farbsystem. Wählen Sie zum Anzeigen des PAL60-Signals bei Verwendung des BNC-Dual-Video-Terminal-Board (TY-FB9BD) „PAL“ aus. Wählen Sie bei anderen Video-Terminal-Boards „M.NTSC“ aus.→ Auto SECAM M.NTSC ↔ ↔ NTSCRAL
Panasonic Auto(4:3)	Einstellung auf „4:3“ zur Wiedergabe von 4:3-Bildern mit ungeändertem Format, wenn Panasonic Auto gewählt ist. Wenn die 4:3-Bilder im Aspekt-Format wiedergegeben werden sollen, sollte „Aspekt“ eingestellt werden.

Hinweis:

Bei Verwendung von BNC-Dual-Video-Terminal-Board (TY-FB9BD) steht Panasonic Auto nicht zur Verfügung.

Cinema reality

Cinema reality:

Bei aktivierter Funktion versucht das Gerät eine natürlichere Wiedergabe einer Signalquelle wie Kinofi Ime, die mit 24 Bildern pro Sekunde aufgenommen wurden.

Wenn das Bild nicht stabil ist, schalten Sie diese Einstellung aus.

Hinweis:

Bei Aktivierung beeinfl usst diese Einstellung den folgenden Signaleingang:

• NTSC- und PAL-Signaleingang während der „AV (S Video)“-Eingangssignal Betriebsart.
• 525i(480i)-, 625i(575i)- und 1125(1080)/60i Signaleingang während der „Component“-Signaleingang-Betriebsart.

Drücken zur Wahl von Cinema reality.

Diese Tasten für „Ein“ oder „Aus“ drücken.

XGA-Modus

Dieses Menü wird bei einem analogen Eingangssignal (Komponenten-/PC-Signal) angezeigt. Dieses Gerät unterstützt drei Arten von XGA-Signalen mit einer Vertikalfrequenz von 60 Hz und unterschiedlichen Bildseitenverhältnissen und Abtastraten (1024 × 768 @ 60 Hz, 1280 × 768 @ 60 Hz und 1366 × 768 @ 60 Hz).

Drücken zur Wahl von „XGA-Modus“.

Diese Taste zur Wahl von „Auto“, „1024×768“, „1280×768“, oder „1366×768“ drücken.

Auto: Automatische Auswahl aus 1024×768/1280×768/1366×768.

Wechseln Sie die Einstellung je nach Eingangssignal, da die optimale Anzeige vom Blickwinkel oder der Display-Auflösung abhängt.

Hinweis:

Achten Sie stets darauf, die nach dieser Einstellung ggf. erforderlichen Änderungen anderer Einstellungen (z. B. von „Auto-Justage“) im Menü „Lage/Größe“ vorzunehmen. (siehe Seite 22)

Rauschminderung

Diese Funktion ermöglicht eine gleichzeitige Einstellung der drei Rauschunterdrückungsfunktionen (NR). P-NR, Mosquito-NR, MPEG NR

Drücken zur Wahl von „Rauschminderung“.

Diese Taste zur Wahl von „Aus“, „Min“, „Mittel“, „Max“ oder „Erweitert“ drücken.

Erweiterte Einstellungen

Diese Funktion ermöglicht eine separate Einstellung der drei NR-Funktionen.

1

Drücken zur Wahl von „Erweitert“.

Zur Wahl von „Erweiterte Einstellungen“ drücken.

Erweiterte Einstellungen [AV]
P-NR	Aus
Mosquito-NR	Aus
MPEG NR	Aus

2

Diese Taste zur Wahl von „P-NR“, „Mosquito-NR“ oder „MPEG-NR“ drücken.

Diese Taste zur Wahl von „Aus“, „Min“, „Mittel“ oder „Max“ drücken.

Erweiterte Einstellungen [Component]
P-NR	Aus
Mosquito-NR	Aus
MPEG NR	Aus

Erweiterte Einstellungen [ RGB ]
P-NR	Aus
Mosquito-NR	Aus
MPEG NR	Aus

Erweiterte Einstellungen	[ Digital ]
P-NR	Aus
Mosquito-NR	Aus
MPEG NR	Aus

P-NR: Reduziert automatisch unerwünschtes Bildrauschen.

Mosquito-NR: Reduziert das Moskito-Rauschen im Umfeld der Untertitel von MPEG-Videos.

MPEG NR: Reduziert Blockrauschen bei Wiedergabe von MPEG-Videos.

Hinweise:

• Die Rauschminderung Funktion kann nicht eingestellt werden, während ein PC-Signal verwendet wird.
- Bei Zuleitung eines HD-Signals kann die Option „MPEG NR“ nicht eingestellt werden.

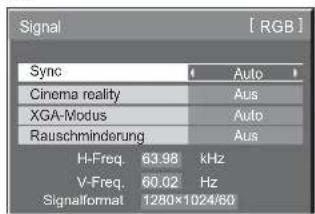

Sync-Signal

„Signal“ im „Installation“-Menü während der RGB-Eingangssignal-Betriebsart wählen.

Drücken zur Wahl von „Sync-Signal“.

Diese Tasten zum Einstellen drücken.

Einstellung des RGB-Sync-Signals:

Stellen Sie sicher, dass der Eingang auf RGB-Eingangssignal eingestellt ist (diese Einstellung gilt nur das RGB-Eingangssignal).

Auto: Das H und V sync oder synchronisierte Signal wird automatisch gewählt. Wenn beide eingegeben sind, wird H und V sync gewählt.

G: Verwendet ein synchronisiertes Video G-Signal, das vom G-Anschluss eingegeben wird.

VBS: Verwendet ein synchronisiertes Signal vom Composite-Sync-Eingang, das vom HD-Anschluss eingegeben wird.

Eingangssignal-Anzeige

Hier werden Frequenz und Typ des aktuellen Eingangssignals angezeigt.

Diese Anzeige gilt nur für Component/RGB/PC- und Digital-Eingangssignale.

Anzeigebereich:

Horizontal 15 - 110 kHz

Vertikal 48 - 120 Hz

Bei Zuleitung eines Digitalsignals wird die Bildpunktfrequenz angezeigt.

1 SET UP Drücken Sie diese Taste zum Aufruf des Setup-Menüs.
2 Drücken Sie diese Taste zur Auswahl der OSD Sprache. Drücken Sie diese Taste länger als 3 Sekunden.
3 Drücken Sie diese Taste zur Auswahl des Menüs „Options“. Drücken Sie diese Taste zum Aufruf des Menüs „Options“.
4 Drücken Sie diese Taste zur Auswahl des gewünschten Menüs. Drücken Sie diese Taste zur Anpassung des Menüs.

5 SET UP ≡—Zum Verlassen des Optionsmenüs drücken.

Gegenstand	Einstellungen
Weekly Command Timer	Dient zur Einstellung von Weekly Command Timer (Wöchentlicher Befehls-Timer). (siehe Seite 45)
Onscreen display	On:Zeigt alle folgenden Punkte auf dem Bildschirm an.Anzeige für „Eingeschaltet“Anzeige für EingangssignalwechselAnzeige für „Kein Signal“Stummschaltung und die verbleibende Zeit der Off-Timer-Funktion, nachdem die Taste ☺ gedrückt wurde.Off:Blendet alle obigen Einträge aus der Anzeige aus.
Initial INPUT	Off ↔ PC ↔ INPUT1 ↔ INPUT2 ↔ INPUT3Dient zur Einstellung des Eingangssignals bei eingeschaltetem Gerät.Hinweise:Nur das eingestellte Signal wird angezeigt. (siehe Seite 14)Das Signal kann angezeigt werden, wenn die Anschlussplatte installiert ist.Dieses Menü steht nur zur Verfügung, wenn die „INPUT lock(INPUT-Sperre)“ auf „Off“ gesetzt ist.Bei Installation einer Dual-Eingangs-Anschlussplatte wird je nach dem gewählten Eingangssignal entweder A oder B angezeigt. (z.B. INPUT1A oder INPUT1B)
Initial VOL level	Drücken Sie die Taste [IMAGE], um die Lautstärke bei eingeschaltetem Gerät einzustellen.Off ↔ OnOff: Legt die normale Lautstärke fest.On: Legt Ihre bevorzugte Lautstärke fest.Hinweise:Wenn die Option „Maximum VOL level“ (Maximale Lautstärkestufe) auf „On“ (Ein) gesetzt ist, kann die Lautstärke nur im Bereich zwischen 0 und Ihrem Höchstwert eingestellt werden.Sie können die geänderte Lautstärke ungeachtet Ihrer Lautstärkeneinstellung hören, bevor Sie das Optionsmenü öffnen, wenn Sie die Lautstärke einstellen und dabei die Option „Initial VOL level“ (Anfängliche Lautstärkestufe) auf „On“ (Ein) gesetzt ist und sich der Cursor auf dem Menü befindet.
Maximum VOL level	Drücken Sie die Taste [IMAGE], um die maximale Lautstärke einzustellen.Off ↔ OnOff: Legt automatisch die maximale Lautstärke fest.On: Legt Ihre bevorzugte maximale Lautstärke fest.Hinweise:Wenn die Option „Maximum VOL level“ auf einen niedrigeren Wert als „Initial VOL level“ gesetzt wird, wird der Wert von „Initial VOL level“ automatisch dem Wert von „Maximum VOL level“ angepasst.Die Anzeige der Lautstärke kann ungeachtet der Einstellungen auf einen Wert bis zu 63 steigen.Sie können die geänderte Lautstärke ungeachtet Ihrer Lautstärkeneinstellung hören, bevor Sie das Optionsmenü öffnen, wenn Sie die Lautstärke einstellen und dabei die Option „Maximum VOL level“ (Maximale Lautstärkestufe) auf „On“ (Ein) gesetzt ist und sich der Cursor auf dem Menü befindet.
Gegenstand Einstellungen
INPUT lock	Off PC INPUT1 INPUT2 INPUT3Sperrt die Operation des Eingangswechsels.Hinweise:Nur das eingestellte Signal wird angezeigt. (siehe Seite. 14)Wenn die Anschlussplatte installiert ist, kann das Signal angezeigt werden.Wenn diese Option auf „Off“ gesetzt ist, kann der Eingangswechsel verwendet werden.Wenn im Doppelbild-Angezeigemodus ein anderer Wert als „Off“ festgelegt ist, wird der Wert im Einzelbild-Anzeigemodus als Werteingang festgelegt.Bei Installation einer Dual-Eingangs-Anschlussplatte wird je nach dem gewählten Eingangssignal entweder A oder B angezeigt. (z.B. INPUT1A oder INPUT1B)
Button lock	Off MENU&ENTER OnOff: Alle Tasten am Hauptgerät können verwendet werden.MENU&ENTER: Sperrt die Tasten und am Hauptgerät.On: Sperrt alle Tasten am Hauptgerät.Dient zur Einstellung der Tastensperre über Tasten am Gerät anhand des folgenden Verfahrens.Off: 4 Mal drücken → 4 Mal drücken → 4 Mal drücken → drückenMENU&ENTER: 4 Mal drücken → 4 Mal drücken → 4 Mal drücken → drückenOn: 4 Mal drücken → 4 Mal drücken → 4 Mal drücken → drücken
Remocon User level	Off User1 User2 User3 Off: Alle Tasten auf der Fernbedienung können verwendet werden.User1: Sie können nur die Tasten auf der Fernbedienung verwenden.User2: Sie können nur die Taste auf der Fernbedienung verwenden.User3: Sperrt alle Tasten auf der Fernbedienung.
Advanced PIP	Off: Legt den normalen Doppelbild-Anzeigemodus fest (siehe Seite. 18).On: Legt den Advanced PIP (erweiterten PIP)-Modus fest (siehe Seite. 19).Hinweise:Wenn „INPUT lock“ (Eingangssperre) auf „On“ (Ein) gesetzt ist, können Sie nicht alle Funktionen der Doppelbildanzeige nutzen.Während der Ausführung des Advanced PIP mode (erweiterten PIP-Modus) stehen die Tasten nicht zur Verfügung.
Off-timer function	Enable: Aktiviert die „Off-timer function“ (Ausschalttimer-Funktion).Disable: Deaktiviert die „Off-timer function“ (Ausschalttimer-Funktion).Hinweis: Bei der Option „Disable“ wird die Off-timer-Funktion aufgehoben.
Initial Power Mode	Normal Standby OnDient zur Festlegung der ursprünglichen Stromversorgungsbetriebsart des Gerätes nach Wiederherstellung der Stromzufuhr nach einem Netzausfall oder Abtrennen und erneutem Anschließen des Netzkabels.Normal: Die Stromzufuhr wird im gleichen Zustand wie vor der Unterbrechung wiederhergestellt.Standby: Die Stromzufuhr wird im Bereitschaftszustand wiederhergestellt. (Netzanzeige: Rot/Orange)On: Die Stromzufuhr wird im Einschaltzustand wiederhergestellt. (Netzanzeige: Grün)Hinweis: Bei Verwendung mehrerer Displays empfiehlt sich die Wahl der Einstellung Standby, um die Strombelastung zu reduzieren.
ID select	Legt die Nummer der Konsolen-ID fest, wenn die Konsole in der „Remote ID“ (Fern-ID) oder „Serial ID“ (Serien-ID) verwendet wird.Wertbereich für die Festlegung: 0 - 100 (Standardwert: 0)
Remote ID	Die Einstellung dieses Menüs ist nur bei Verwendung der Funktionen der Fernbedienungs-ID wirksam.Off: Deaktiviert die Funktionen der Fernbedienungs-ID.Die normalen Funktionen der Fernbedienung können verwendet werden.On: Aktiviert die Funktionen der Fernbedienungs-ID.
Serial ID	Legt die ID-Steuerung der Konsole fest.Off: Deaktiviert die externe Steuerung über die ID.On: Aktiviert die externe Steuerung über die ID.
Display size	Stellt die Anzeigegröße des Bilds auf dem Bildschirm ein.Off: Legt die normale Anzeigegröße des Bilds auf dem Bildschirm fest.On: Setzt die Anzeigegröße des Bilds auf etwa 95 % der normalen Bildanzeige. Hinweise:Diese Einstellung ist nur bei folgenden Eingangssignalen gültig;NTSC, PAL, SECAM, M.NTSC, PAL60, PAL-M, PAL-N (BNC-Dual-Video-Terminal-Board (TY-FB9BD)) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p, 1125/60p, 1125/50p, 1250/50i (Component Video, RGB, DVI, SDI, HDMI)Diese Einstellung ist ungültig, wenn die Doppelbild-Anzeige, digitaler Zoom oder die Mehrfachanzeige ausgewählt ist.Wenn „Display size“ auf „On“ eingestellt ist, können „H-Lage“ und „V-Lage“ in „Lage/Grösse“ eingestellt werden.Schlagen Sie die entsprechenden Signale von DVI, SDI und HDMI in der Bedienungsanleitung der jeweiligen Platte nach.
Studio W/B	Off: Alle vorgenommenen Einstellungen werden aufgehoben.On: Legt die Farbtemperatur für das Fernsehstudio fest.Hinweis: Nur gültig, wenn bei der Bildschirmeinstellung als Farbtemperatur der Niedrigwert festgelegt wird.
Studio Gain	Erhöht den Kontrast, um eine schärfere Anzeige zu erhalten, wenn ein Teil des Bild zu hell und daher nicht sichtbar ist.Off: Die Funktion „Studio Gain“ (Studio-Verstärkung) ist gesperrt.On: „Studio Gain“ (Studio-Verstärkung) ist freigegeben.Hinweis: Diese Einstellung ist nur bei den folgenden Eingangssignalen wirksam:Komponenten-Video, RGB (analog), SDI, HDMI
Slot Power	Off←→Auto<On>Off: Der Strom wird nicht an die Steckplatzstromquelle übertragen.Auto: Der Strom wird nur an die Steckplatzstromquelle übertragen, wenn die Hauptstromquelle eingeschaltet ist.On: Der Strom wird an die Steckplatzstromquelle übertragen, wenn die Hauptstromquelle eingeschaltet ist oder sich im Bereitschaftsmodus befinndet.Hinweis:In einigen Fällen wird der Strom ungeachtet der Einstellung der Steckplatzstromquelle an diese übertragen, wenn die Hauptstromquelle eingeschaltet ist oder sich im Bereitschaftsmodus befinndet.
Power On Screen Delay	Off←1 3.←30 ←Die Einschaltverzögerung der Displays kann eingestellt werden, um die Stromlast zu reduzieren, wenn den einzelnen Displays gedrückt wird, die gemeinsam betrieben werden, beispielsweise in einem MULTI DISPLAY-System. Stellen Sie jedes Display separat ein.Off: Das Display wird unmittelbar nach Drücken von /l eingeschaltet.1 bis 30 (Sek.): Zur Einstellung der Einschaltverzögerung (in Sekunden).Nach Drücken vo/1 wird das Display mit der hier eingestellten Verzögerung eingeschaltet.Hinweise:Die Netzanzeige blinkt grün, während diese Funktion aktiviert ist.Diese Funktion wird auch nach Wiederherstellung der Stromversorgung nach einem Netzausfall sowie nach Abtrennen und erneutem Anschließen des Netzkabels aktiviert.Wenn der Netzstecker von der Netzsteckdose getrennt und dann wieder angeschlossen wird, während sich das Gerät im Bereitschaftszustand befindet und ein Terminal-Board mit Strom versorgt wird, beginnt das Gerät, das Terminal-Board mit der hier eingestellten Verzögerung mit Strom zu speisen.Die Betriebsanzeige leuchtet zunächst rot auf; sobald das Terminal-Board mit Strom versorgt wird, wechselt die Farbe der Betriebsanzeige auf Orange.
Clock Display	Off: Die Uhrzeit wird nicht angezeigt.On: Die Uhrzeit wird angezeigt.Nach Drücken der -Taste wird die Uhrzeitanzeige links unten in den Bildschirm eingeblendet. Hinweis: Wenn die Option „Uhrzeit-Einstellung“ nicht eingestellt wurde, wird die Uhrzeit selbst dann nicht angezeigt, wenn die Option „Clock Display“ auf „On“ eingestellt ist. (siehe Seite 27)
All Aspect	Dient zur Einstellung der All Aspect-Betriebsart (erweiterte Bildseitenverhältnis-Einstellung) oder der Standard-Bildseitenverhältnis-Betriebsart.Bei jeder Betätigung der -Taste ändert sich das Bildseitenverhältnis in der gewählten Betriebsart.Off: Standard-Bildseitenverhältnis-BetriebsartOn: All Aspect-BetriebsartDie Bildseitenverhältnis-Betriebsart jeder Einstellung ist folgende:(Beispiel: HD-Signal)Off 4:3→4:3 Vollformat→Zoom1→Zoom2→Zoom3→16:9→14:9→AspektOn 4:3 (1)→4:3 (2)→4:3 Full→Zoom1→Zoom2→Zoom3→16:9→14:9→Just1→Just2
Auto Setup	Legt den Betriebsmodus der automatischen Lageeinstellung im Menü „Lage/Grösse“ fest.Manual: Automatische Lageeinstellungen wird gestartet, wenn auf der Fernbedienung gedrückt oder im Menü „Lage/Grösse“ die automatische Lageeinstellung ausgeführt wird.Auto: Im Gegensatz zur Bedienung über die Fernbedienung oder das Menü wird die automatische Lageeinstellung in folgenden Fällen gestartet:Wenn das Display eingeschaltet wird.Wenn das Eingangssignal gewechselt wird.
Rotate	Off: Das Bild wird nicht gedreht.On: Das Bild wird um 180 Grad gedreht.
Serial Slot Select	Slot1←→Slot2←→Slot3Dient zur Wahl des Slots für serielle Kommunikation.Hinweis: Die Einstellung eines externen Befehls kann nur über die feste serielle Buchse vorgenommen werden. (siehe Seite 10)

Zurücksetzung

Wenn sowohl die Tasten des Hauptgeräts als auch die Fernbedienung auf Grund der Anpassungen unter „Button lock“ (Tastensperre), „Remocon User level“ (Remocon-Benutzerstufe) oder „Remote ID“ (Fern-ID) deaktiviert sind, setzen Sie alle Werte auf „Off“. Auf diese Weise werden alle Tasten wieder aktiviert. Drücken Sie die Taste am Hauptgerät zusammen mit der Taste auf der Fernbedienung, und halten Sie diese über 5 Sekunden lang gedrückt. Daraufhin wird das „Shipping“ (Lieferzustandsmenü) angezeigt. Sobald dieses ausgeblendet wird, ist die Sperre aufgehoben.

Weekly Command Timer (Wöchentlicher Befehls-Timer)

Ein 7-Tage-Timer kann anhand der Einstellung von Uhrzeit und Befehl vorprogrammiert werden.

Hinweis:

Achten Sie vor der Einstellung der Option Weekly Command Timer darauf, die Option Uhrzeit des Menüs „Uhrzeit-Einstellung“ einzustellen. (siehe Seite 27)

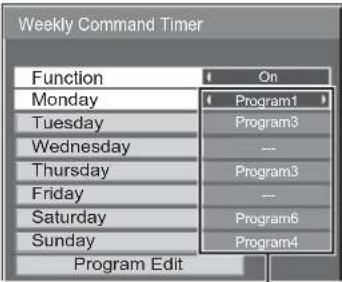

1

Diese Taste zur Wahl von Function drücken.

Diese Taste zur Wahl von „On“ drücken.

Hinweis:

- Bei Einstellung der Option Function auf On steht die Option „Timer-Einstellungen“ (siehe Seite 27) nicht zur Verfügung, und die Einstellungen Intervall / Zeitzuweisung der Option Bildschirmschoner (siehe Seite 28) können nicht gewählt werden.

2

Drücken Sie diese Taste zur Wahl eines Wochentags.

Drücken Sie diese Taste zur Wahl einer Programmnummer.

Hinweis:

- Die Programmnummer kann zwischen 1 und 7 eingestellt werden. --- bedeutet „nicht eingestellt“.

3

Drücken Sie diese Taste zur Wahl von Program Edit.

Drücken Sie diese Taste, um die Programm-Bearbeitungsanzeige aufzurufen.

4

Drücken Sie diese Taste zur Wahl von Program.

Drücken Sie diese Taste, um die Programmnummer (1-7) zu ändern.

5

Drücken Sie diese Taste zur Wahl einer Befehlsnummer.

Drücken Sie diese Taste, um die vorige / nächste Befehlsseite (1-8) des gewählten Programms anzuzeigen.

Drücken Sie diese Taste, um die Befehlseinstellanzeige aufzurufen.

Options 1/3 Weekly Command Timer Onscreen display On

Die ACTION (■-Taste drücken

Programm-Bearbeitungsanzeige

Weekly Command Timer 1/8 Program 1 01 8:00 PON 02 10:30 IMS:SL1 03 --- -- 04 --- -- 05 --- -- 06 12:00 DAM:ZOOM 07 9:12 AVL:10 08 --- -- Befehl (--- bedeutet „nicht eingestellt“) Timer-Einschaltzeit (---:--- bedeutet „nicht eingestellt“) Befehlsnummern Weekly Command Timer 8/8 Program 1 57 20:00 AVL:00 58 20:30 DAM:NORM 59 22:00 POF 60 --- -- 61 --- -- 62 --- -- 63 --- -- 64 --- --

6

Drücken Sie diese Taste zur Wahl von Command No.

Drücken Sie diese Taste zur Wahl einer Befehlsnummer.

Befehleinstellanzeige

Drücken Sie diese Taste zur Wahl von Time / Command.

Drücken Sie diese Taste zur Einstellung jedes Eintrags.

Time: Dient zur Einstellung der Uhrzeit, zu der ein Befehlsprogramm ausgeführt werden soll.

Durch Drücken der Taste „“ oder „“ wird die Einstellung von „Time“ um jeweils 1 Minute verringert bzw. erhöht.

Wird die Taste „◀ oder „▶gedrückt gehalten, ändert sich die Einstellung „Time“ um 15 Minuten.

Command: Dient zur Wahl des Befehls, der zum eingestellten Zeitpunkt ausgeführt werden soll. Bei diesem Gerät können 64 verschiedene Befehle eingestellt werden. (siehe Seite 50)

• Die Befehle werden in der chronologischen Reihenfolge der eingestellten Ausführungszeiten ausgeführt, nicht in der numerischen Reihenfolge der Befehlsnummern.

- Falls sich die Ausführungszeit eines Befehls mit der eines anderen Befehls überschneidet, erfolgt die Ausführung der betreffenden Befehle in der numerischen Reihenfolge der Befehlsnummern.

- Durch Drücken von ^N wird die Option Time auf --:-- und die Option Command auf --- zurückgesetzt.

Hinweis:

Durch Drücken von wird auf die vorige Anzeige zurückgekehrt.

Transportzustand

Mit dieser Funktion kann das Gerät auf die Herstellereinstellungen zurückgesetzt werden.

1

Diese Taste zur Anzeige des Konfi guration-Menüs drücken.

Drücken Sie diese Taste zur Auswahl der OSD Sprache.

Konfiguration 1/2 Signal Bildschirmschoner Erweiterte Lebensdauer-Einst. YUV/RGB Eingangswahl RGB Eingangsbezeichnung PC Stromspar-Modus Aus Standby-Modus Aus Power Management Aus Auto Power Off Aus OSD Sprache

2

Drücken Sie diese Taste länger als 3 Sekunden.

3

Drücken Sie diese Taste zur Auswahl der Shipping.

Drücken Sie diese Taste zum Aufruf des Menüs „Shipping“.

4

Wählen Sie mit dieser Taste „YES“.

Diese Taste zur Bestätigung drücken.

[auf dem Gerät]

1 Drücken Sie die MENU-Taste, bis das Installation-Menü angezeigt wird.
2 Drücken Sie die Lautstärkepegel Hoch „+“ oder Tief „-“-Taste zur Auswahl der OSD-Sprache.
3 Halten Sie die ENTER-Taste gedrückt, bis das Shipping-Menü angezeigt wird.
4 Drücken Sie die Lautstärkepegel Hoch „+“ oder Tief „-“-Taste zur Auswahl von „YES“.
5 Drücken Sie die ENTER-Taste, und warten Sie 10 Sekunden lang.

Fehlersuche

Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen.

Störung			Prüfungen
Bild Ton
	Bildstörungen	Tonstörungen	Elektrische GeräteAutomobile, MotorräderFluoreszenzröhren
	Normales Bild	Kein Ton	Lautstärkepegel(Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.)
	Kein Bild	Kein Ton	Nicht an einer Netzsteckdose angeschlossenNetzschalter nicht eingeschaltetEinstellung des Kontrasts und der Helligkeit/des Lautstärkepegels(Kontrolle durch Drücken des Netzschalters oder des Ein/Ausschalttaste der Fernbedienung.)
	Kein Bild	Normaler Ton	Beim Signaleingang von einem unzulässigen Farbsystem, einer Fernsehnorm oder einer Frequenz wird nur die Eingangsbuchse angezeigt.
	Keine Farbe	Normaler Ton	Farbregler in Minimalposition(siehe Seite 24, 25)Farbsystem (siehe Seite 39)
Es können keine Bedienungsvorgänge mit der Fernbedienung durchgeführt werden.			Überprüfen Sie, ob sich die Batterien vollständig entladen haben.Falls dies nicht der Fall ist, überprüfen Sie, ob die Batterien richtig eingelegt wurden.Überprüfen Sie, ob der Fernbedienungssensor einer Außenlichtquelle oder einer starken Leuchtstoff ampe ausgesetzt ist.Überprüfen Sie, ob eine Fernbedienung verwendet wird, die speziell für Gebrauch mit diesem Gerät konzipiert ist. (Das Gerät kann nicht mit einer anderen Fernbedienung gesteuert werden.)
Manchmal ist ein Knacken vom Gerät zu hören.			Falls es kein Problem mit der Bild- und Tonwiedergabe gibt, wird das Knacken vom Gehäuse erzeugt, das sich entsprechend den Änderungen in der Zimmertemperatur leicht zusammenzieht. Das Knacken hat keine negativen Auswirkungen auf die Leistung oder andere Aspekte.
Bei Verwendung der Zoom-Funktion wird der obere oder der untere Bildrand auf dem Bildschirm abgeschnitten.			Stellen Sie die Position des Bildes auf dem Bildschirm ein.
Bei Verwendung der Zoom-Funktion erscheinen ein oberer und unterer Streifen, wo das Bild auf dem Bildschirm fehlt.			Bei Verwendung eines Videosoftwareprogramms (wie etwa eines Kinoformatprogramms) mit einem Bildschirm, der breiter als der Bildmodus 16:9 ist, entstehen leere, bildfreie Streifen am oberen und unteren Rand des Bildschirms.
Aus dem Geräteinneren sind ungewöhnliche Töne zu hören.			Wenn der Bildschirm eingeschaltet wird, kann ein Ton vom getriebenen Bildschirm zu hören sein: Dies ist normal, und weist nicht auf eine Funktionsstörung hin.
Dieses Plasmadisplay nutzt einen besonderen Bildverarbeitungsprozess. Daher kann eine leichte Zeitverzögerung bei der Bild- und Tonwiedergabe auftreten, abhängig vom Eingangssignaltyp. Dies ist jedoch keine Fehlfunktion.

Plasma Display-Fernseher

Störung Prüfung
Der Bildschirm wird leicht verdunkelt, wenn helle Bilder mit minimalen Bewegungen angezeigt werden.	Bei Anzeige eines Fotos, des Standbilds eines Computers oder eines anderen Bilds mit minimalen Bewegungen über einen längeren Zeitraum hinweg wird der Bildschirm geringfügig abgedunkelt. Diese Maßnahme dient dazu, das Risiko von Einbrennen auf dem Bildschirm zu reduzieren, wodurch die Lebensdauer des Bildschirms verkürzt wird: Diese Verdunkelung ist daher kein Anzeichen einer Funktionsstörung.
Es dauert eine Weile, bis das Bild angezeigt wird.	Das Gerät verarbeitet die verschiedenen Signale digital, um ästhetisch zufrieden stellende Bilder zu erzeugen. Daher dauert es manchmal eine kurze Weile, bis das Bild angezeigt wird, nachdem das Gerät eingeschaltet, der Signaleingang umgeschaltet bzw. die Bilder für das Hauptbild und das Unterbild auf den beiden Bildschirmen umgeschaltet wurden.
Die Bildränder fl immern.	Aufgrund der Charakteristiken des Systems, das zum Treiben des Bildschirms verwendet wird, können die Bildränder bei schnellbeweglichen Bildstellen anscheinend fl immern: Dies ist normal, und weist nicht auf eine Funktionsstörung hin.
Die Helligkeit auf beiden Seiten des Bildes im Modus 4:3 ändert sich.	Bei der Wiedergabe, wenn für die seitlichen Bildanteile die Einstellung „Hoch“ oder „Mittel“ gewählt ist, können sich beide Seiten in Abhängigkeit von der wiedergegebenen Programmart ändern: Dies ist normal, und weist nicht auf eine Funktionsstörung hin.
Gewisse Bildschirmteile leuchten nicht.	Das Plasmadisplay ist mit hoher Präzision hergestellt. Es kann jedoch vorkommen, dass fehlende Bildpunkte oder helle Bildpunkte auftreten. Das ist nicht auf eine Störung zurückzuführen.
Einbrennen tritt auf.	Standbilder sollte nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem Plasmadisplay führen kann.Beispiele von Standbildern schliessen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.Hinweis:Da es sich beim permanenten Einbrennen eines Bilds auf dem Plasmabildschirm nicht um einen Gerätedefekt handelt, erstreckt sich die Garantieleistung des Herstellers nicht auf diese Störung. Dieses Gerät ist nicht für die längerfristige Wiedergabe von Standbildern vorgesehen.
Ein Summen kann vom Display gehört werden.	Das Display ist mit einem Kühlventilator ausgestattet, der die bei normaler Verwendung entstehende Wärme ableitet. Das Summen wird durch die Drehung des Ventilators erzeugt und ist keine Fehlfunktion.

Tabelle der Bildseitenverhältnis-Betriebsarten

Bildseitenverhältnis-Betriebsart		Bild ➔ vergrößerter Bildschirm	Beschreibung
All Aspect: On	Werkseitige Voreinstellung All Aspect: Off
16:9 16:9			Das Bild wird bildschirmfüllend angezeigt.Bei einem SD-Signal wird ein Bild mit einem Bildseitenverhältnis von 4:3 in horizontaler Richtung ausgedehnt und angezeigt. Diese Betriebsart ist zur Anzeige von anamorphotischen Bildern mit einem Bildseitenverhältnis von 16:9 geeignet.
14:9 14:9			Ein Bild im Letterbox-Format mit einem Bildseitenverhältnis von 14:9 wird in vertikaler und horizontaler Richtung so ausgedehnt, dass es den Bildschirm vertikal ausfüllt und in horizontaler Richtung etwas kleiner als der Bildschirm ist. Das Bild wird am oberen und unteren Bildschirmrand abgeschnitten. Am linken und rechten Bildschirmrand erscheinen schwarze Balken.
Just	Aspekt		Ein Bild im Letterbox-Format mit einem Bildseitenverhältnis von 4:3 wird in horizontaler Richtung so ausgedehnt, dass Bildverzerrungen auf ein Mindestmaß reduziert werden. In den Bereichen am linken und rechten Bildschirmrand wird die Anzeige geringfügig verlängert.
Just1
Just2 –			Ein Bild mit einem Bildseitenverhältnis von 4:3 unter Signalen mit einem Bildseitenverhältnis von 16:9 wird in horizontaler Richtung so ausgedehnt, dass Bildverzerrungen auf ein Mindestmaß reduziert werden. Das Bild wird am linken und rechten Bildschirmrand abgeschnitten. In den Bereichen am linken und rechten Bildschirmrand wird die Anzeige geringfügig verlängert.
4:3	4:3		Ein Bild mit einem Bildseitenverhältnis von 4:3 wird mit dem Original-Bildseitenverhältnis angezeigt. Am linken und rechten Bildschirmrand erscheinen schwarze Balken.
4:3 (1)
4:3 (2) –			Ein Bild mit einem Bildseitenverhältnis von 4:3 unter Signalen mit einem Bildseitenverhältnis von 16:9 wird mit dem Original-Bildseitenverhältnis angezeigt. Am linken und rechten Bildschirmrand erscheinen schwarze Balken.
4:3 Full 4:3	Vollformat		Ein Bild mit einem Bildseitenverhältnis von 4:3 unter Signalen mit einem Bildseitenverhältnis von 16:9 wird in horizontaler Richtung so ausgedehnt, dass es den Bildschirm ausfüllt. Das Bild wird am linken und rechten Bildschirmrand abgeschnitten.
Zoom	Zoom1		Ein Bild im Letterbox-Format mit einem Bildseitenverhältnis von 16:9 wird in vertikaler und horizontaler Richtung so ausgedehnt, dass es den Bildschirm ausfüllt. Das Bild wird am oberen und unteren Bildschirmrand abgeschnitten.
Zoom1
Zoom2 Zoom2			Ein Bild im Letterbox-Format mit einem Bildseitenverhältnis von 2,35:1 unter Signalen mit einem Bildseitenverhältnis von 16:9 wird in vertikaler und horizontaler Richtung so ausgedehnt, dass es den Bildschirm ausfüllt. Das Bild wird am oberen und unteren sowie am linken und rechten Bildschirmrand abgeschnitten.
Zoom3 Zoom3			Ein Bild im Letterbox-Format mit einem Bildseitenverhältnis von 2,35:1 wird in vertikaler und horizontaler Richtung so ausgedehnt, dass es den Bildschirm vertikal ausfüllt und in horizontaler Richtung etwas größer als der Bildschirm ist. Das Bild wird am oberen und unteren sowie am linken und rechten Bildschirmrand abgeschnitten.

Gültige Eingangssignale

VIDEO-Eingabe (VIDEO, S VIDEO)

	Signal Horizontale	Frequenz (kHz)	Vertikale Frequenz (Hz)
1 NTSC 15,73 59,94
2 PAL 15,63 50,00
3 PAL60 15,73 59,94
4 SECAM 15,63 50,00
5 Modifi ed NTSC 15,73 59,94

*Markierung: Gültiges Eingangssignal

	Signal name	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	PC IN(Dot Clock (MHz))
1 525 (480) / 60i		15,73	59,94	*(13,5)
2 525 (480) / 60p		31,47	59,94	*(27,0)*4
3 625 (575) / 50i		15,63	50,00	*(13,5)
4 625 (575) / 50p		31,25	50,00	*(27,0)
5 750 (720) / 60p		45,00	60,00	*(74,25)
6 750 (720) / 50p		37,50	50,00	*(74,25)
7	1.125 (1.080) / 60p 67,50	60,00		*(148,5)*1
8	1.125 (1.080) / 60i	33,75	60,00	*(74,25)*1
9	1.125 (1.080) / 50p 56,26	50,00		*(148,5)*1
10	1.125 (1.080) / 50i	28,13	50,00	*(74,25)*1
11	1.125 (1.080) / 24sF	27,00	47,92	*(74,25)*2
12	1.125 (1.080) / 30p 33,75	30,00		*(74,25)*1
13	1.125 (1.080) / 25p 28,13	25,00		*(74,25)*1
14	1.125 (1.080) / 24p 27,00	24,00		*(74,25)*1
15	1.250 (1.080) / 50i	31,25	50,00	*(74,25)*3
16	640 × 400 @70 Hz 31,46	70,07		*(25,17)
17	640 × 480 @60 Hz 31,47	59,94		*(25,18)*5
18	640 × 480 @72 Hz 37,86	72,81		*(31,5)
19	640 × 480 @75 Hz 37,50	75,00		*(31,5)
20	640 × 480 @85 Hz 43,27	85,01		*(36,0)
21	852 × 480 @60 Hz 31,47	59,94		*(33,54)*5
22	800 × 600 @56 Hz 35,16	56,25		*(36,0)
23	800 × 600 @60 Hz 37,88	60,32		*(40,0)
24	800 × 600 @72 Hz 48,08	72,19		*(50,0)
25	800 × 600 @75 Hz 46,88	75,00		*(49,5)
26	800 × 600 @85 Hz 53,67	85,06		*(56,25)
27	1.024 × 768 @60 Hz 48,36	60,00		*(65,0)
28	1.024 × 768 @70 Hz 56,48	70,07		*(75,0)
29	1.024 × 768 @75 Hz 60,02	75,03		*(78,75)
30	1.024 × 768 @85 Hz 68,68	85,00		*(94,5)
31	1.152 × 864 @75 Hz 67,50	75,00		*(108,0)
32	1.280 × 768 @60 Hz 47,70	60,00		*(80,14)
33	1.280 × 960 @60 Hz 60,00	60,00		*(108,0)
34	1.280 × 960 @85 Hz 85,94	85,00		*(148,5)
35	1.280 × 1.024 @60 Hz	63,98	60,02	*(108,0)
36	1.280 × 1.024 @75 Hz	79,98	75,03	*(135,0)
37	1.280 × 1.024 @85 Hz	91,15	85,02	*(157,5)
38	1.600 × 1.200 @60 Hz	75,00	60,00	*(162,0)
39	1.600 × 1.200 @65 Hz	81,25	65,00	*(175,5)
40	1.066 × 600 @60 Hz 37,64	59,94		*(53,0)
41	1.366 × 768 @60 Hz 48,36	60,00		*(86,71)
42	Macintosh13" (640 × 480)	35,00	66,67	*(30,24)
43	Macintosh16" (832 × 624)	49,72	74,54	*(57,28)
44	Macintosh21" (1.152 × 870)	68,68	75,06	*(100,0)

*1: Basiert auf SMPTE 274M-Norm.
*2: Basiert auf SMPTE RP211-Norm.
*3: Basiert auf SMPTE 295M-Norm.
*4: Wenn für die MiniD-sub 15-PIN-Buchse das RGB-Format und der 525p-Signaleingang ausgewählt wurden, wird das Signal als VGA 60 Hz-Signal erkannt.
*5: Beim Eingang des VGA 60 Hz-Formatsignals von einer anderen als einer MiniD-sub 15-PIN-Buchse wird es als 525p-Signal erkannt.
Hinweis: Andere als die oberen spezifizierten Signale können nicht richtig wiedergegeben werden.

Befehlsliste für Weekly Command Timer

Nr.	Befehl Beschreibung
1	AAC:MENCLR*1	Menü „Ton“ (Klar)
2	AAC:MENDYN Menü „Ton“ (Dynamik)
3	AAC:MENSTD Menü „Ton“ (Normal)
4	AAC:SURMON*1	Raumklang (Ein)
5	AAC:SUROFF*1	Raumklang (Aus)
6	AMT:0 Stummschaltung (Aus)
7	AMT:1 Stummschaltung (Ein)
8	ASO:M Audioausgabe in PIP-Betriebsart (Hauptbild)
9	ASO:S Audioausgabe in PIP-Betriebsart (Nebenbild)
10	AVL:00 Lautstärkepegel (00)
11	AVL:10 Lautstärkepegel (10)
12	AVL:20 Lautstärkepegel (20)
13	AVL:30 Lautstärkepegel (30)
14	AVL:40 Lautstärkepegel (40)
15	AVL:50 Lautstärkepegel (50)
16	AVL:60 Lautstärkepegel (60)
17	DAM:FULL Aspekt (16:9)
18	DAM:JUST Aspekt (Aspekt)
19	DAM:NORM Aspekt (4:3)
20	DAM:SELF Aspekt (Panasonic Auto)
21	DAM:ZOOM Aspekt (Zoom)
22	DWA:OFF 2-Bild-Anzeigemodus (Aus)
23	DWA:OVL1 Erweiterte PIP-Betriebsart (1) (siehe Seite 19)
24	DWA:OVL2 Erweiterte PIP-Betriebsart (2) (siehe Seite 19)
25	DWA:OVL3 Erweiterte PIP-Betriebsart (3) (siehe Seite 19)
26	DWA:OVL4 Erweiterte PIP-Betriebsart (4) (siehe Seite 19)
27	DWA:OVL5 Erweiterte PIP-Betriebsart (5) (siehe Seite 19)
28	DWA:OVL6 Erweiterte PIP-Betriebsart (6) (siehe Seite 19)
29	DWA:OVLOF Erweiterte PIP-Betriebsart (Aus) (normale 2-Bildschirm-Anzeigebetriebsart)
30	DWA:OVLON Erweiterte PIP-Betriebsart (Ein)
31	DWA:PIN0 Position des Nebenbilds (unten rechts)
32	DWA:PIN1 Position des Nebenbilds (unten links)
33	DWA:PIN2 Position des Nebenbilds (oben links)
34	DWA:PIN3 Position des Nebenbilds (oben rechts)
35	DWA:PIP 2-Bild-Anzeigemodus (Bild-in-Bild)
36	DWA:POP 2-Bild-Anzeigemodus (Bild-aus-Bild)
37	DWA:SWP Haupt- und Nebenbild in PIP-Betriebsart vertauschen
38	DWA:TWN 2-Bild-Anzeigemodus (Bild und Bild)
39	IMS:PC1 Eingangswahl (PC1) (Hauptbild in PIP-Betriebsart)
40	IMS:SL1 Eingangswahl (SLOT1) (Hauptbild in PIP-Betriebsart)
41	IMS:SL1A Eingangswahl (SLOT1A) (Hauptbild in PIP-Betriebsart)
42	IMS:SL1B Eingangswahl (SLOT1B) (Hauptbild in PIP-Betriebsart)
43	IMS:SL2 Eingangswahl (SLOT2) (Hauptbild in PIP-Betriebsart)
44	IMS:SL2A Eingangswahl (SLOT2A) (Hauptbild in PIP-Betriebsart)
45	IMS:SL2B Eingangswahl (SLOT2B) (Hauptbild in PIP-Betriebsart)
46	IMS:SL3 Eingangswahl (SLOT3) (Hauptbild in PIP-Betriebsart)
47	ISS:PC1 Nebenbild-Eingangswahl (PC1)
48	ISS:SL1 Nebenbild-Eingangswahl (SLOT1)
49	ISS:SL1A Nebenbild-Eingangswahl (SLOT1A)
50	ISS:SL1B Nebenbild-Eingangswahl (SLOT1B)
51	ISS:SL2 Nebenbild-Eingangswahl (SLOT2)
52	ISS:SL2A Nebenbild-Eingangswahl (SLOT2A)
53	ISS:SL2B Nebenbild-Eingangswahl (SLOT2B)
54	ISS:SL3 Nebenbild-Eingangswahl (SLOT3)
55	OSP:SCR0 Bildschirmschoner Nur Bildlaufleiste (Aus)
56	OSP:SCR1 Bildschirmschoner Nur Bildlaufleiste (Ein)
57	POF Stromzufuhr Aus
58	PON Stromzufuhr Ein
59	SSC:FNC0 Bildschirmschoner-Funktion (Nur Bildlaufleiste)
60	SSC:FNC1 Bildschirmschoner-Funktion (Negativbild)
61	SSC:MOD0 Bildschirmschoner (Betriebsart (Aus))
62	SSC:MOD3 Bildschirmschoner (Betriebsart (Ein))
63	VMT:0*2 Bildstummschaltung (Aus)
64	VMT:1*2 Bildstummschaltung (Ein)

*1 Bei diesem Modell stehen diese Befehle nicht zur Verfügung.

*2 Die Bildstummschaltung kann nicht durch Ein- und Ausschalten des Gerätes über die Fernbedienung freigegeben werden. Um die Bildstummschaltung freizugeben, schalten Sie die Stromzufuhr über den Netzschalter am Gerät aus und wieder ein, oder geben Sie den Befehl VMT:0 ein.

Technische Daten

	TH-42PH12EK/S TH-50PH12EK/S
Netzspannung	220 – 240 V Wechselstrom, 50/60 Hz
Nennaufnahme
Normalbetrieb 330 W	445 W
Betriebsbereitschaft „Save“ ausgeschaltet 1,4 W, „Save“ eingeschaltet 0,6 W		„Save“ ausgeschaltet 1,5 W, „Save“ eingeschaltet 0,7 W
Ausgeschalteter Zustand 0,4 W 0,4 W
Plasmadisplay	Wechselstromsteuerung42", Seitenverhältnis 16:9	Wechselstromsteuerung50", Seitenverhältnis 16:9
Bildschirmgröße	921 mm (B) × 518 mm (H) × 1.057 mm (diagonal)	1.106 mm (B) × 622 mm (H) × 1.269 mm (diagonal)
(Anzahl Pixel) 786.4	32 (1.024 (B) × 768 (H)) [3.072 ×768 Punkte]	1.049.088 (1.366 (B) × 768 (H)) [4.098 × 768 Punkte]
Betriebsbedingungen
Temperature 0 °C -	40 °C
Feuchtigkeit 20 % -	80 %
Nutzbare Signale
Farbsystem NTSC,	PAL, PAL60, SECAM, Modifi zierte NTSC-Signale
Abtastformat 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p ·50i · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i
PC-Signale VGA, SVGA, XGASXGA, UXGA .... (komprimiert)Horizontalabtastfrequenz 15 - 110 kHzVertikale Abtastfrequenz 48 - 120 Hz
Anschlussbuchsen
AV IN	VIDEO IN (BNC) S-VIDEO IN (MINI DIN 4PIN) AUDIO IN (4 x RCA-Anschlussbuchsen)	1,0 Vss (75 Ω) Y: 1,0 Vss (75 Ω), C:0,286 Vss (75 Ω) 0,5 Vrms
PC IN	(HIGH-DENSITY MINI D-SUB 15PIN) B/PB/CB: 0,7 Vss (75 Ω) R/PR/CR: 0,7 Vss (75 Ω) HD/VD: 1,0 – 5,0 Vss (hochohmig) mit Bild 1,0 Vss (hochohmig) ohne Bild 0,3 Vss (hochohmig)AUDIO IN (M3-Buchse)	Y oder G mit Synchronsignal 1,0 Vss (75 Ω) Y oder G ohne Synchronsignal 0,7 Vss (75 Ω)
SERIAL	EXTERNER STEUERUNGSANSCHLUSS (D-SUB 9PIN) Kompatibel mit RS-232C
LAUTSPRECHER	6 Ω, 16 W [8 W + 8 W] (10 % THD)
Mitgeliefertes Zubehör
Fernbedienung	N2QAYB000432
Batterien	Größe R6 x 2
Halteband TMME203 × 1
Abmessungen (B × H × T)	1.020 mm × 610 mm × 89 mm	1.210 mm × 724 mm × 95 mm
Masse (Gewicht)
nur Hauptgerät	ca. 25,0 kg netto	ca. 34,0 kg netto
mit Lautsprechern	ca.29,0 kg	ca.39,0 kg

Hinweise:

• Änderungen vorbehalten. Für die Abmessungen und das Masse sind nur Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennumer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch

das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika
