BEDIENUNGSANLEITUNG TH-50PHW5 PANASONIC

Hochauflösendes Plasmadisplay Bedienungsanleitung

TH-42PHW5

Modell-Nr.

TH-50PHW5

Vor dem Anschluss, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese Bedienungsanleitung vollständig durch. Diese Anleitung als Referenz gut aufbewahren.

Deutsch

Lieber Panasonic-Kunde

Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, daß Ihnen das neue Hochauflösendes Plasmadisplay über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen zusammen mit der Quittung auf und notieren Sie sich die Modell- und die Seriennummer im Freiraum auf der hinteren Umschlagseite dieser Anleitung.

Bitte besuchen Sie die Web-Seite von Panasonic

• VGA ist ein Warenzeichen von International Business Machines Corporation.
• Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
- S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.
Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Hinweis:

Standbilder sollte nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem hochauflösendem Plasmadisplay führen kann.

Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.

Inhaltsverzeichnis

Grundlegend

Wichtige Hinweise zur Sicherheit...... 4

Sicherheitsmaßnahmen 5

Zubehör......8

Mitgeliefertes Zubehör 8

Sonderzubehör 8

Fernbedienungsbatterien 9

Anschlüsse 10

Anschluß an die PC-Eingangsbuchsen 11

Anschluß an die SERIAL-Buchsen 13

Mit optionalem RCA-Terminal-Board

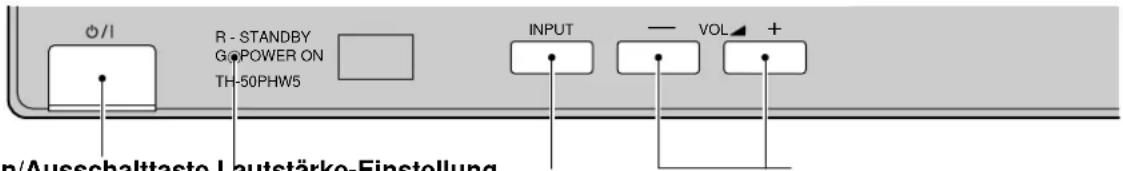

Grundbedienungselemente 14

Ein- und Ausschalten und Eingangssignalwahl ..... 16

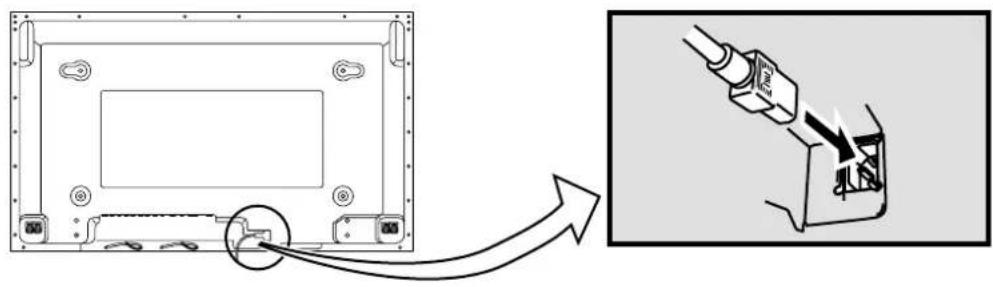

Anschluß des Netzkabels 16

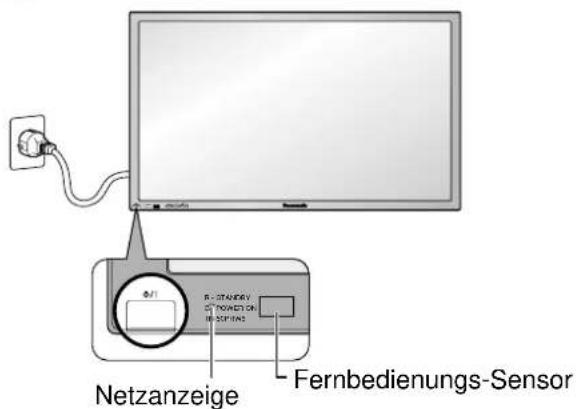

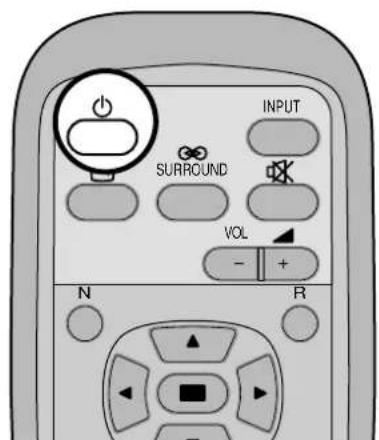

Ein- und Ausschalten 16

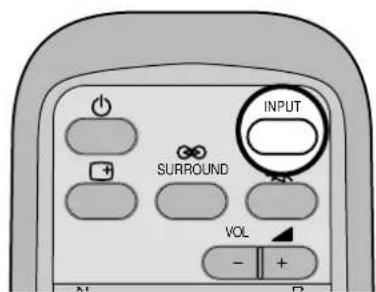

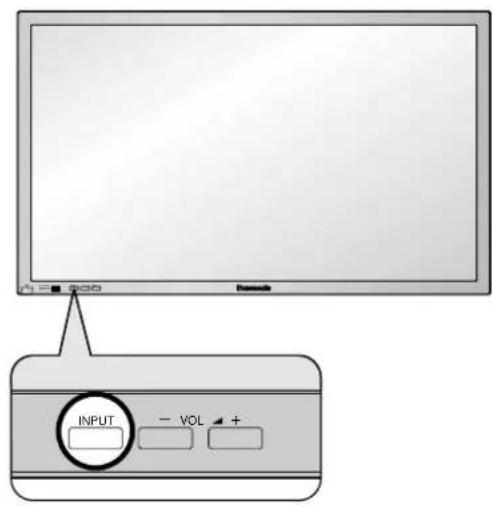

Wahl des Eingangssignals 17

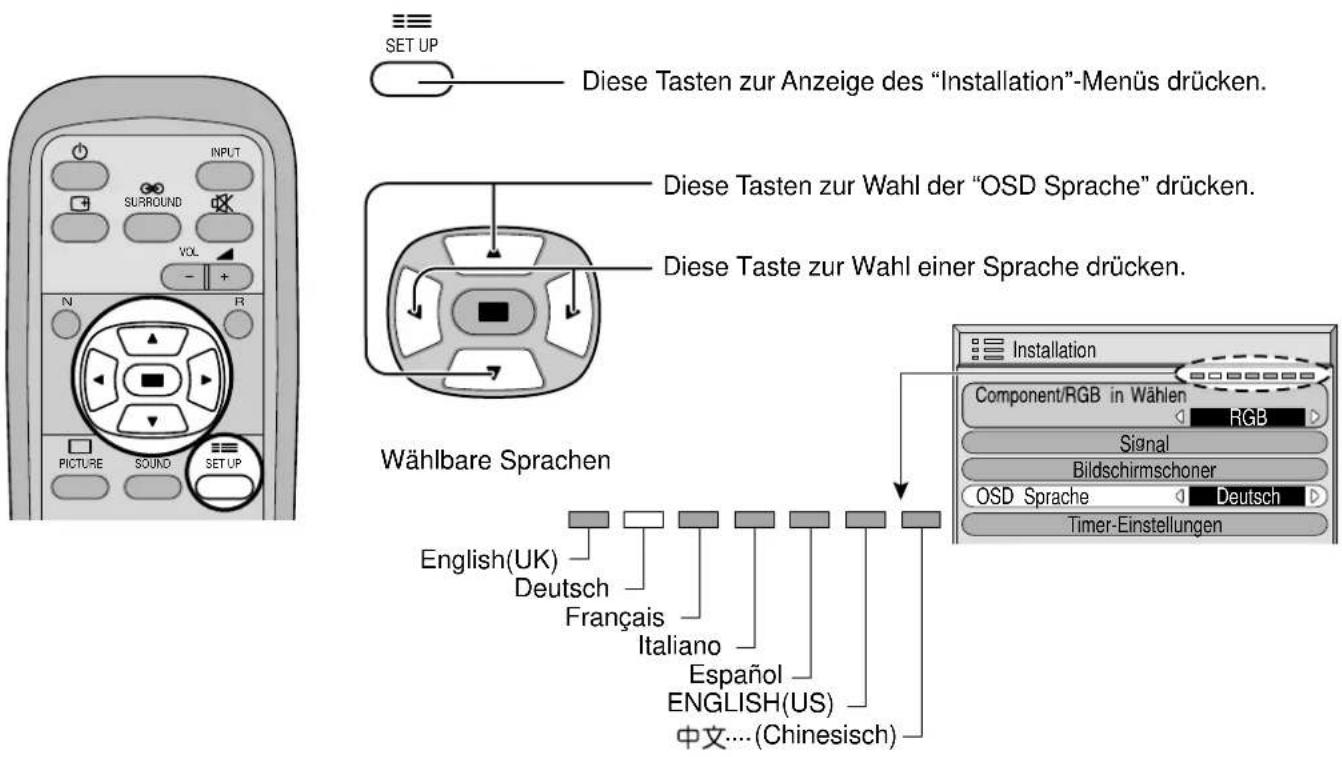

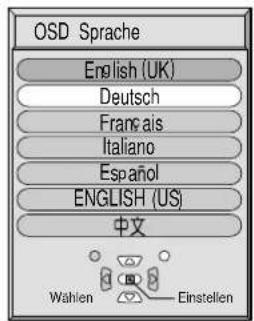

Wahl der Menüsprache für die Bildschirmanzeige .. 17

Menü-Anzeige auf dem Bildschirm mit der Fernbedienung .... 18

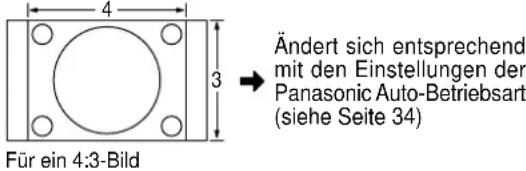

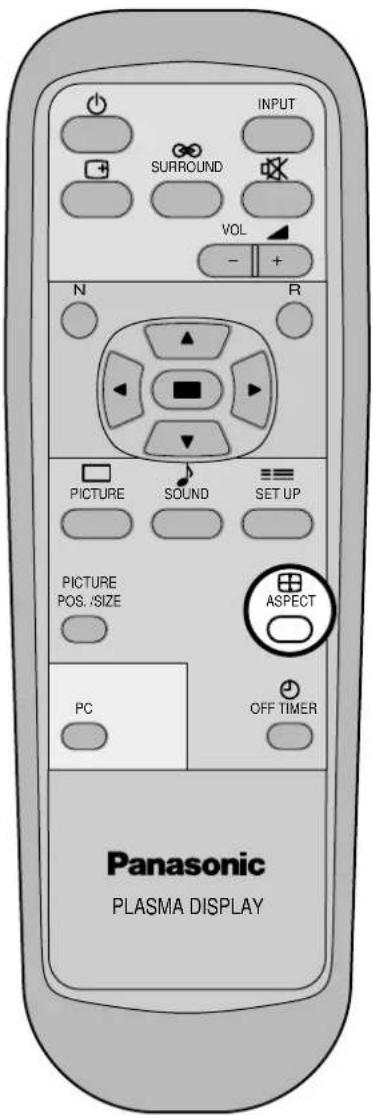

ASPEKT-Betriebsart (Bildformat) 20

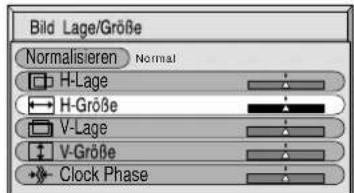

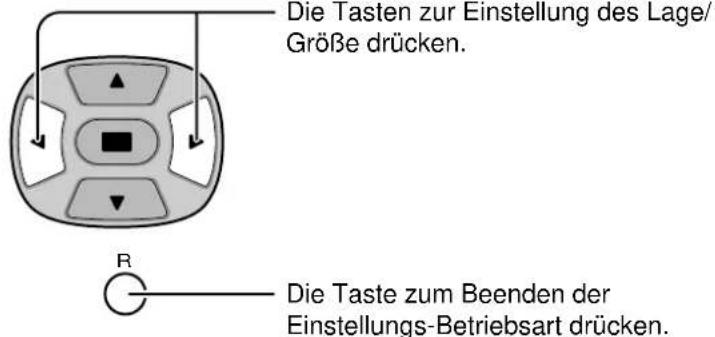

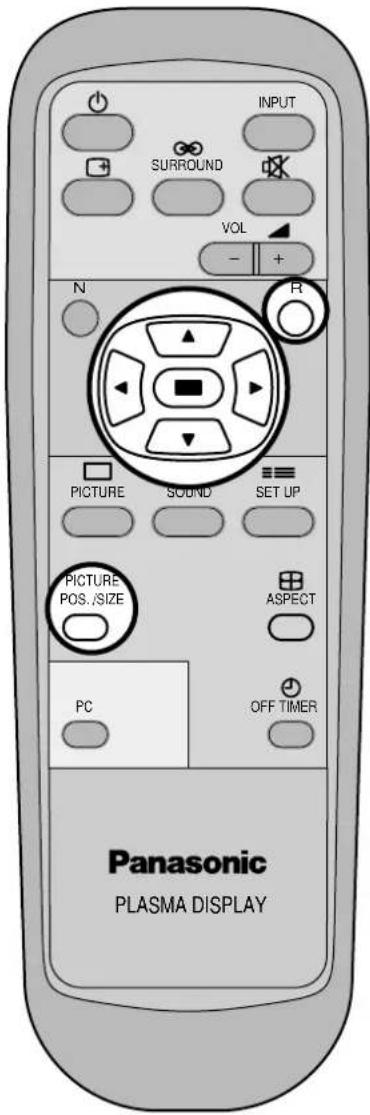

Einstellung von Bild Lage/Größe 22

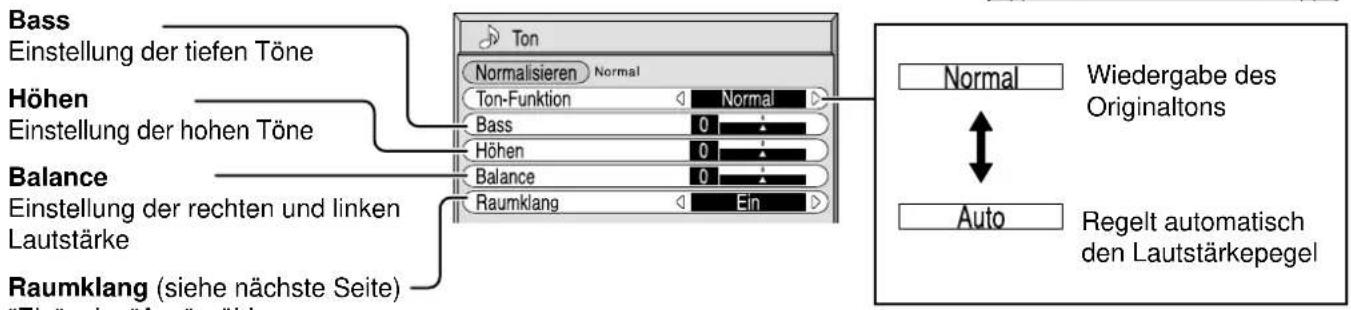

Toneinstellungen.... 24

Stummschaltung 24

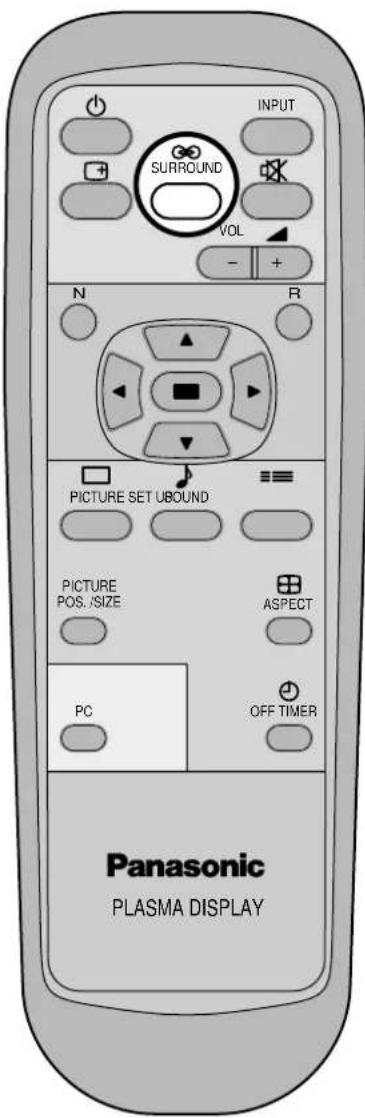

Raumklang-Regelung 25

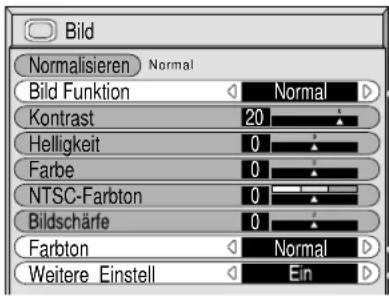

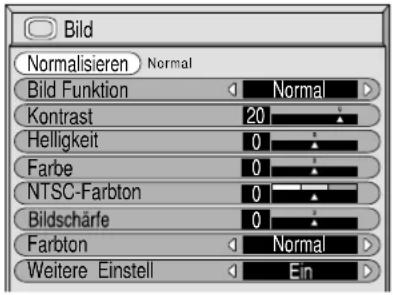

Bild-Einstellungen 26

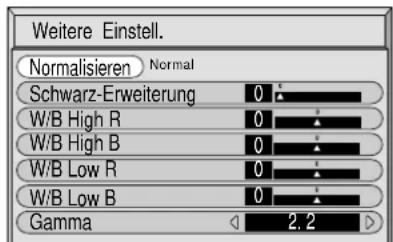

Weitere Einstellungen 27

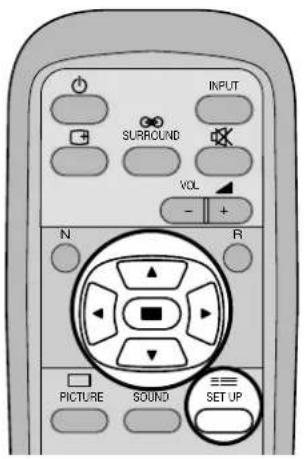

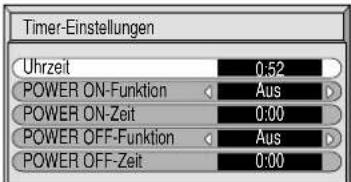

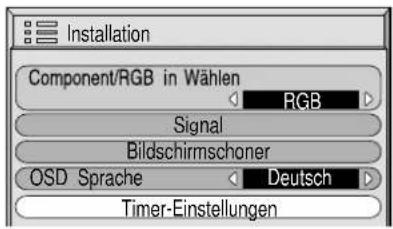

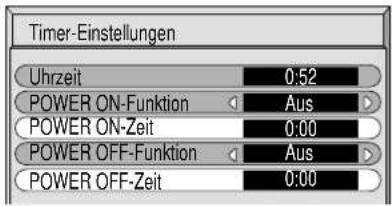

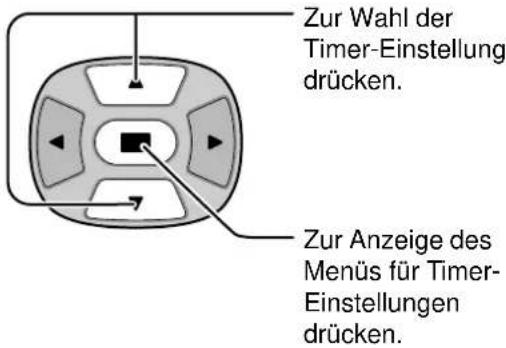

Einstellung des Timers.... 28

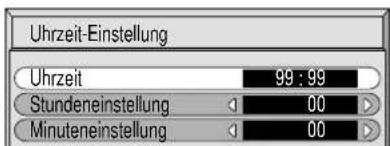

PRESENT TIME -Einstellung 28

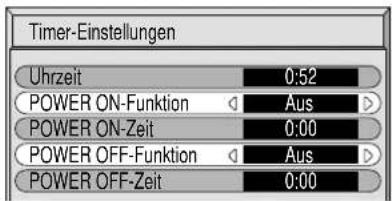

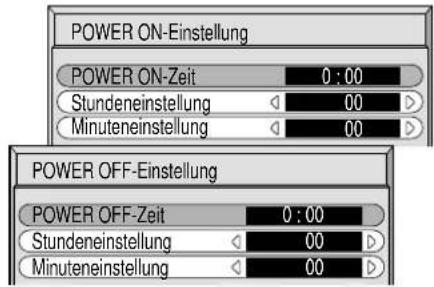

TIMER-Einstellung 29

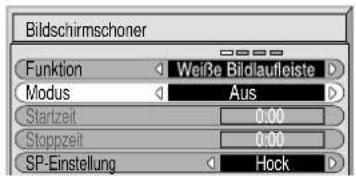

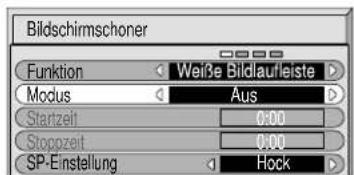

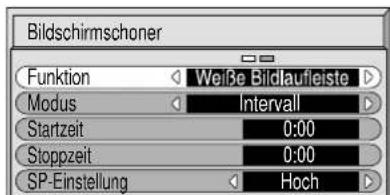

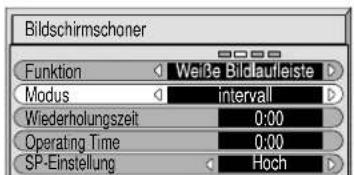

Bildschirmschone r(zum Verhindern von Nachbildern)... 30

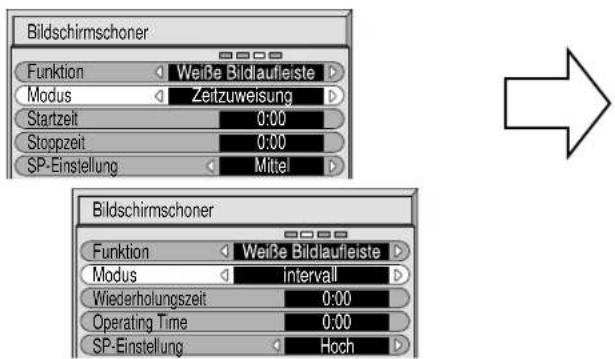

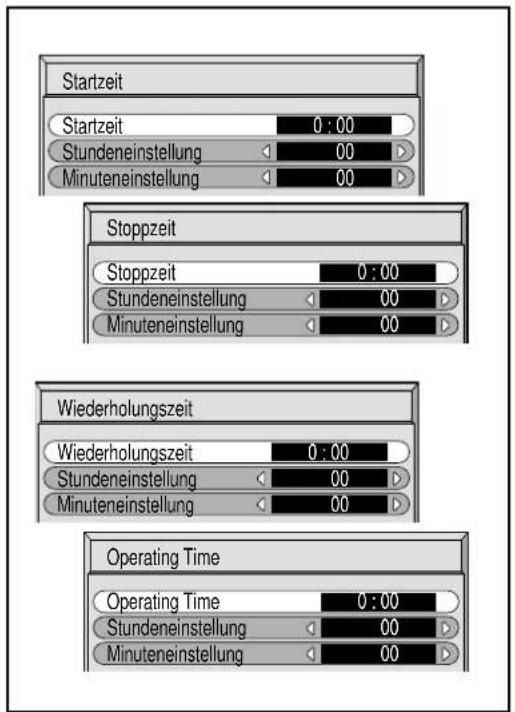

Einstellung der Zeit für den Bildschirmschoner..... 31

Einstellung der seitlichen Bildteile.... 32

Einstellung der Eingangssignale 33

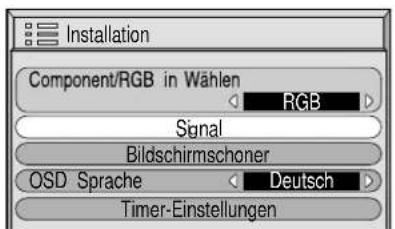

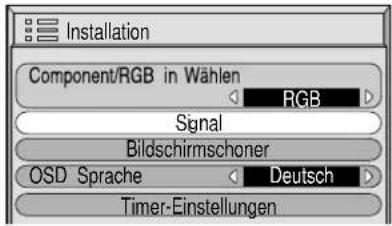

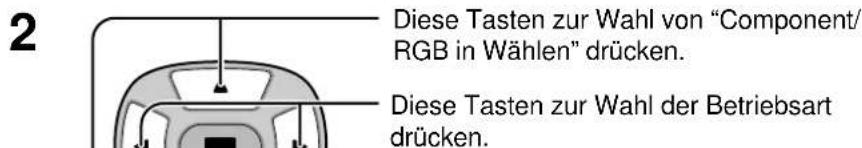

Wahl von Component/RGB IN Signalen 33

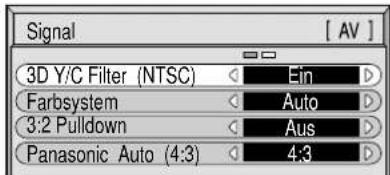

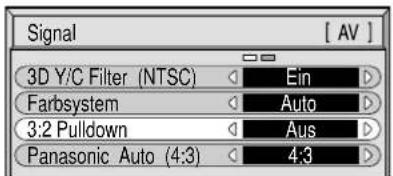

3D Y/C-Filter für NTSC-AV-Bilder 33

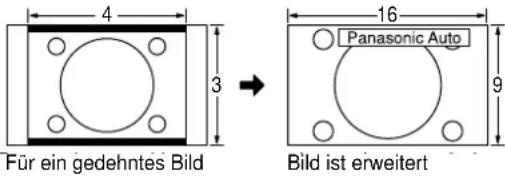

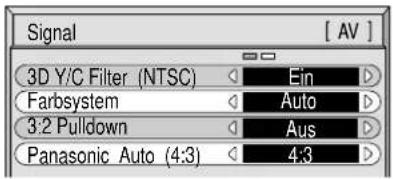

Farbsystem/Panasonic Auto 34

3:2 Pulldown 34

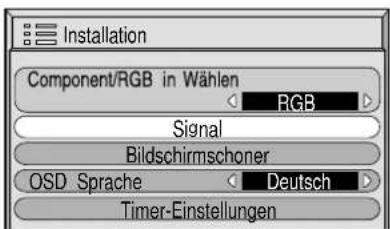

Sync-Signal 35

H-Freq. (kHz)/V-Freq. (Hz) 35

Fehlersuche 36

Anschlüsse 37

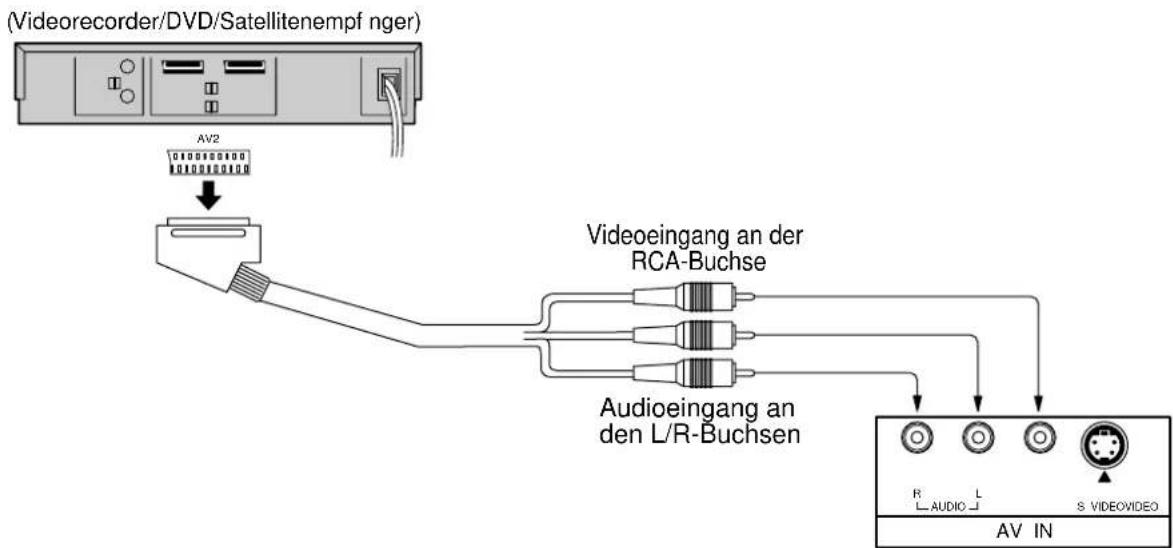

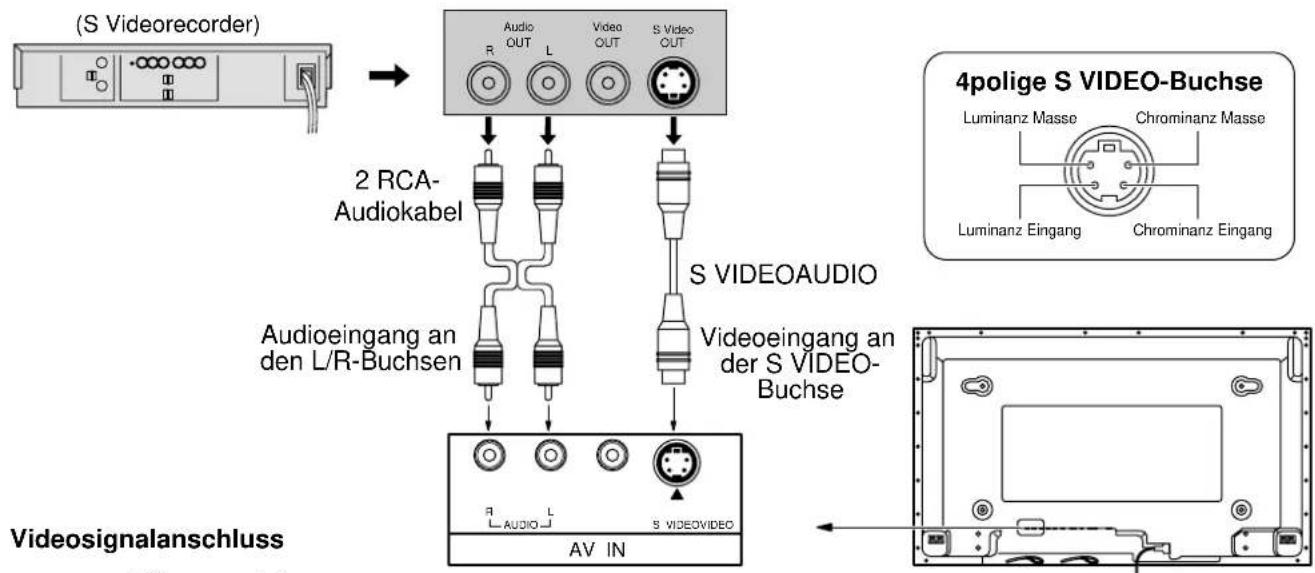

Anschlüsse an die AV-Eingangsbuchsen 38

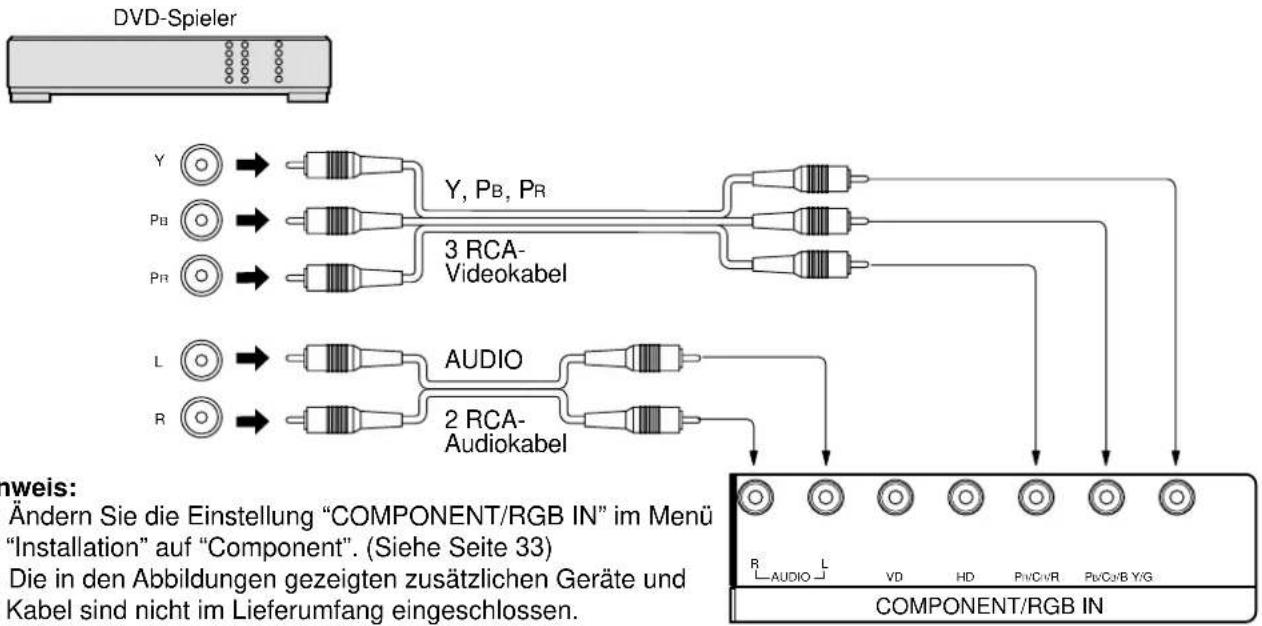

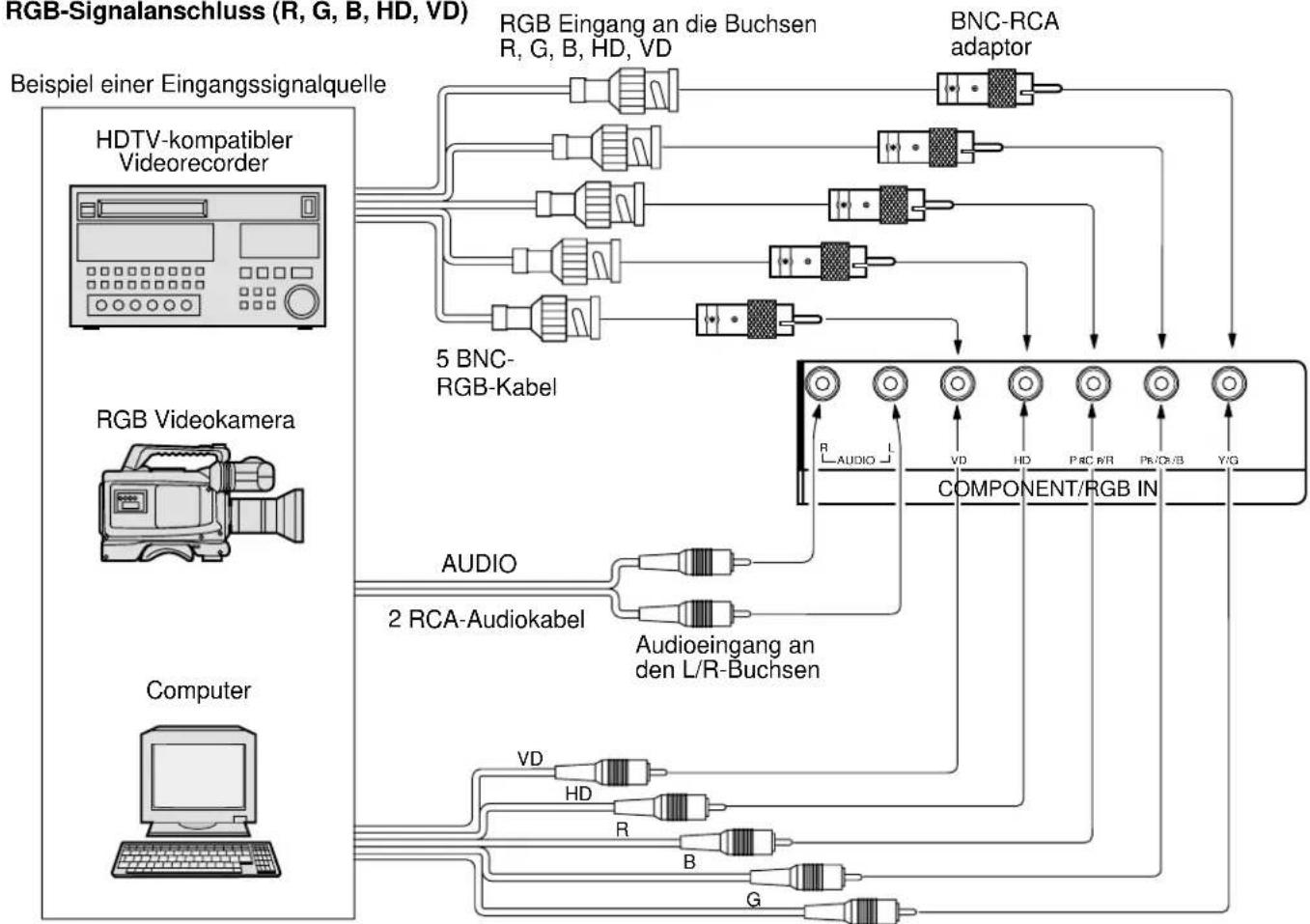

Anschlüsse an die COMPONENT/RGB-Eingangsbuchsen .... 39

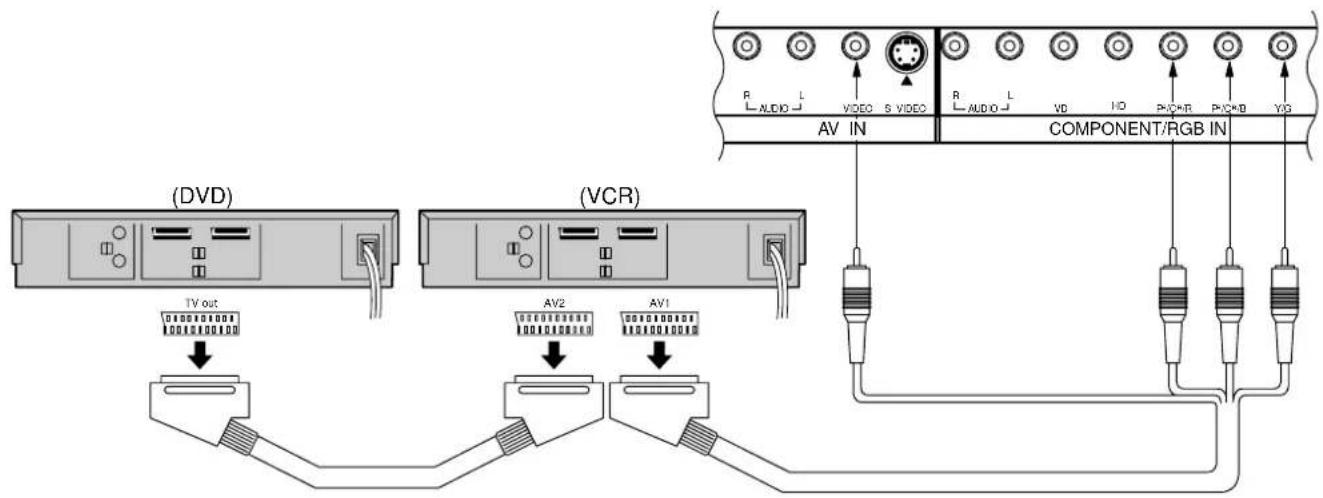

Anschlüsse von VCR und DVD(SetTopBox) im RGB-Betrieb mit Scart .... 40

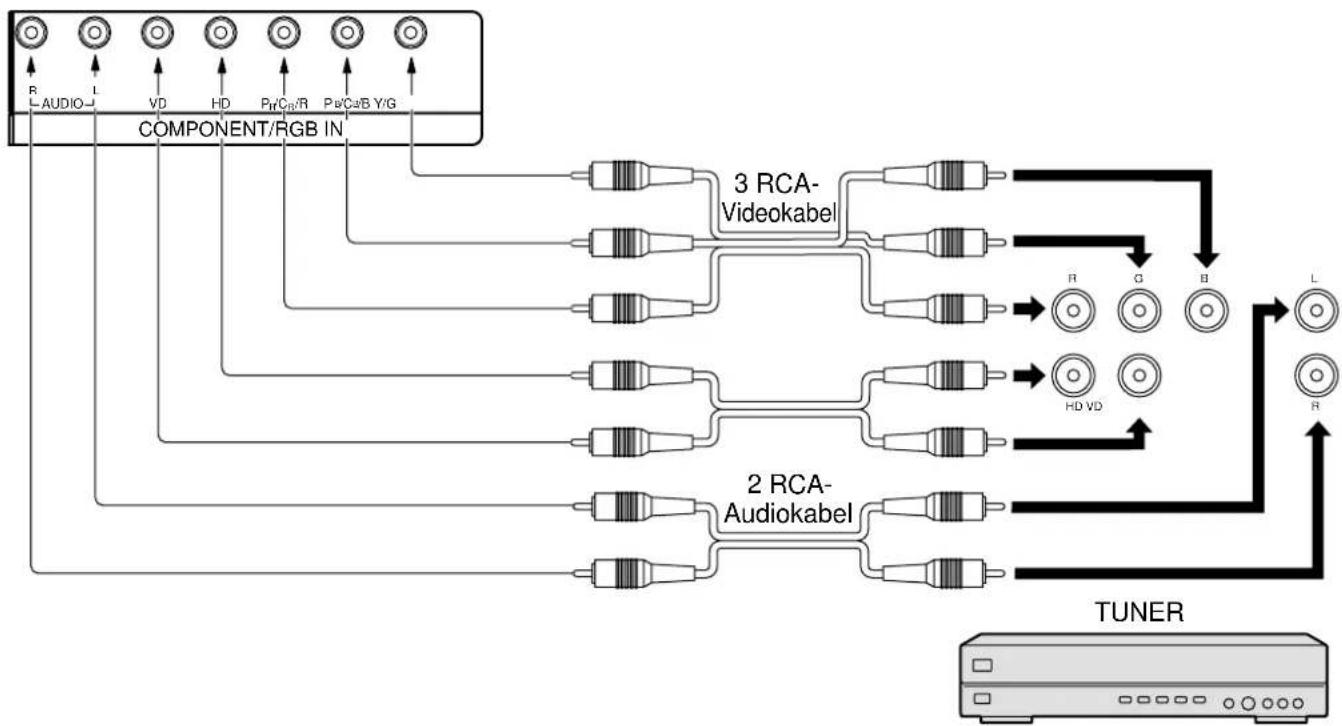

Anschlüsse an die Empfänger-Eingangsbuchse ..... 40

Technische Daten.... 42

Wichtige Hinweise zur Sicherheit

WARNUNG: Zur Vermeidung von Beschädigungen, die einen Brandausbruch oder einen elektrischen Schlag auslösen können, darf dieses Gerät keinem Regen oder hoher Luftfeuchtigkeit ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen (einschließlich der Regale usw. über dem Gerät).

WARNUNG: 1) Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Geräteinneren befinden sich keine Teile, die gewartet werden müssen. Wenden Sie sich für Reparaturen an einen qualifizierten Fachmann.
2) Der Erdungsanschluß des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet, der sich aus Sicherheitsgründen nur an einer geerdeten Netzsteckdose anschließen läßt. Wenden Sie sich an einen Elektriker, falls der Netzstecker nicht an eine Steckdose angeschlossen werden kann. Die Erdung darf nicht außer Funktion gesetzt werden.

Warnung

Dies ist ein Gerät der Klasse A (Industrieklasse). Dieses Gerät kann im Wohnraum Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

VORSICHT

Dieses Gerät ist für den Betrieb an Orten vorgesehen, an denen nur geringe elektromagnetische Felder auftreten. Falls das Gerät in der Nähe von Quellen starker elektromagnetischer Felder oder an Orten betrieben wird, an denen elektrische Störsignale die Eingangssignale beeinflussen, kann die Bild- oder Tonwiedergabe instabil sein oder es können Störgeräusche auftreten. Halten Sie deshalb das Gerät von Quellen starker elektromagnetischer Felder fern, um jegliche Gefahr einer Beschädigung auszuschließen.

Zur Vermeidung von elektrischem Schlag sicherstellen, daß der Netzstecker richtig geerdet ist.

Sicherheitsmaßnahmen

WARNUNG

Aufstellung

Für das Plasmadisplay darf nur das folgende Sonderzubehör verwendet werden. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, so daß eine Verletzungsgefahr besteht.

(Das gesamte folgende Zubehör wird von Matsushita Electric Industrial Co., Ltd.hergestellt.)

• Lautsprecher …… TY-SP42P5W-H (TH-42PHW5), TY-SP50P5W-H (TH-50PHW5)
• Sockel TY-ST10-H
• Wandständer......TY-ST42PW1
• Mobiler Ständer...... TY-ST42PF3
• Wandhalterung (vertikal) …… TY-WK42PV1
• Wandhalterung (schräg)...... TY-WK42PR1
• Deckeneinheit …… TY-CE42PS1
  • RCA(Cinch)-Terminal-Board …… TY-42TM4Z
• Empfänger....TU-PT600E
  • TUNER-Terminal-Board …… TY-42TM5H
• Auschluss Kable …… TY-SCP15C03

Alle Einstellungen müssen durch einen qualifizierten Fachmann vorgenommen werden.

Das Plasmadisplay darf nicht auf einer geneigten oder instabilen Fläche aufgestellt werden.

- Das Plasmadisplay kann umkippen und herunterfallen.

Keine Gegenstände auf das Plasmadisplay stellen.

- Beim Eindringen von ausgeschüttetem Wasser oder von Fremdkörpern kann ein Kurzschluß verursacht werden, der einen Brand oder einen elektrischen Schlag auslösen kann. Falls irgendwelche Fremdköper in das Plasmadisplay gelangen, müssen Sie sich an Ihren örtlichen Panasonic-Händler wenden.

Bei Verwendung eines Sockels (Sonderzubehör) muß der freie Abstand an der Oberseite und auf beiden Seiten mindestens 10 cm, an der Unterseite mindestens 6 cm und an der Rückseite mindestens 7 cm betragen. Bei Verwendung einer anderen Aufstellungsmethode muß ein freier Abstand von mindestens 10 cm oben, unten und auf beiden Seiten und ein Abstand von mindestens 1,9 cm auf der Rückseite des Displays vorhanden sein.

Dieses Produkt sollte nicht in der Nähe von elektronischen Geräten installiert werden, die elektromagnetische Wellen empfangen können.

- Dadurch können Störungen von Bildern, Ton usw, verursacht werden. Besonders sollten Videogeräte von diesem Produkt ferngehalten werden.

Verwendung des Plasmadisplays

Das Plasmadisplay ist für den Betrieb mit einer Netzspannung von 220 - 240 V, 50/60 Hz vorgesehen.

Die Entlüftungsöffnungen dürfen nicht abgedeckt werden.

- Falls die Entlüftungsöffnungen blockiert werden, kann sich das Plasmadisplay überhitzen, was einen Geräteschaden oder einen Brand verursachen kann.

Keine Fremdkörper in das Plasmadisplay stecken.

- Metallene oder entzündbare Gegenstände dürfen nicht durch die Entlüftungsöffnungen in das Plasmadisplay gesteckt werden oder in das Gerät fallen, weil die Gefahr eines Brandausbruchs oder eines elektrischen Schlages vorhanden ist.

Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden.

- Im Inneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an Ihren örtlichen Panasonic-Händler.

Den Netzstecker vollständig an eine Steckdose anschließen.

- Falls der Netzstecker nicht vollständig hineingesteckt ist, kann durch entstehende Wärme ein Brand verursacht werden. Ein beschädigter Netzstecker oder eine Steckdose mit lockerer Abdeckplatte dürfen nicht verwendet werden.

Den Netzstecker nicht mit nassen Händen anfassen.

- Beim Anfassen mit nassen Händen kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel darf nicht beschädigt werden. Beim Lösen aus der Steckdose muß das Kabel am Netzstecker festgehalten und herausgezogen werden.

- Das Kabel darf nicht beschädigt oder abgeändert, mit schweren Gegenständen belastet, einer Wärmequelle ausgesetzt, verdreht, stark gebogen oder gezogen werden. In diesem Fall besteht die Gefahr eines Brandausbruchs oder eines elektrischen Schlages. Ein beschädigtes Netzkabel muß unverzüglich bei einem autorisierten Kundendienstzentrum repariert werden.

Falls das Plasmadisplay für längere Zeit nicht in Betrieb genommen wird, müssen Sie das Netzkabel aus der Steckdose ziehen.

Bei auftretenden Störungen

Bei einer Störung (wie Bild- oder Tonausfall) oder falls Rauch oder ein abnormaler Geruch aus dem Plasmadisplay austritt, muß der Netzstecker sofort aus der Steckdose gezogen werden.

- Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an Ihren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay irgendwelche Reparaturen vorzunehmen.

Beim Eindringen von Fremdkörpern oder Wasser oder bei einer Gehäusebeschädigung müssen Sie den Netzstecker sofort aus der Steckdose ziehen.

- Durch einen Kurzschluß kann ein Brand verursacht werden. Wenden Sie sich gegebenenfalls für notwendige Reparaturen an Ihren örtlichen Panasonic-Händler.

VORSICHT

Verwendung des Plasmadisplays

Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Plasmadisplays halten.

- Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Plasmadisplays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können.

Zum Ändern des Aufstellungsortes müssen alle Kabel gelöst werden.

- Beim Ändern des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden, was zu einem Brandausbruch oder einem elektrischen Schlag führen kann.

Ziehen Sie vor dem Reinigen als Vorsichtsmaßnahme den Netzstecker aus der Steckdose.

- Bei angeschlossenem Netzstecker kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel regelmäßig reinigen, so daß sich kein Staub darauf ansammeln kann.

- Falls sich auf dem Netzkabel Staub ausammelt, kann die Isolation durch Feuchtigkeit beschädigt werden, was zu einem Brandausbruch führen kann. Das Netzkabel aus der Steckdose ziehen und mit einem trockenen Tuch abwischen.

Reinigung und Wartung

Der Bildschirm ist speziell behandelt. Verwenden Sie deshalb zum Reinigen nur das mitgelieferte Tuch oder ein weiches fusselfreies Tuch.

- Bei starker Verschmutzung müssen Sie den Bildschirm mit einem weichen fusselfreien Tuch, das mit reinem Wasser oder mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, gleichmäßig abwischen und mit einem weichen, trockenen Tuch trocken reiben.

- Die Bildschirmoberfläche darf nicht mit Fingernägeln oder anderen Gegenständen zerkratzt werden und es dürfen keine Gegenstände gegen den Bildschirm geschlagen werden, weil er beschädigt werden kann. Jeglicher Kontakt mit flüchtigen Substanzen, wie Insektenschutzmittel, Lösungsmittel usw. ist zu vermeiden, weil die Oberfläche beschädigt werden kann.

Verwenden Sie zum Reinigen des Gehäuses ein weiches trockenes Tuch.

- Bei starker Verschmutzung müssen Sie das Gehäuse mit einem weichen Tuch, das mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, reinigen. Wischen Sie das Gehäuse mit einem anderen weichen Tuch trocken.

- Es darf kein Reinigungsmittel auf die Bildschirmoberfläche gelangen. Falls Wassertropfen ins Geräteinnere gelangen, können Betriebsstörungen verursacht werden.

- Vermeiden Sie jeglichen Kontakt des Gehäuses mit flüchtigen Substanzen, wie Insektenschutzmitteln, Lösungsmitteln usw., weil das Gehäuse beschädigt werden und sich die Beschichtung ablösen kann. Außerdem darf das Gehäuse nicht über längere Zeit mit Gegenständen aus Gummi oder PVC in Berührung kommen.

Zubehör

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit

Bedienungsanleitung

Panasonic

Fernbedienung EUR646525

Fernbedienungsbatterien (2 Batterien R6)

Garantieschein

Netzkabel

• Wandhalterung (vertikal) TY-WK42PV1

- Sockel TY-ST10-H

• Wandhalterung (schräg) TY-WK42PR1

• Wandständer TY-ST42PW1

• Deckeneinheit TY-CE42PS1

• Mobiler Ständer TY-ST42PF3

- Empfänger TU-PT600E

• TUNER-Terminal-Board TY-42TM5H

Hinweis zum Zusammenbau

Entsprechende Anweisungen entnehmen Sie bitte der Anleitung des Sonderzubehörs.

Fernbedienungsbatterien

Zwei Batterien der Größe R6 sind notwendig

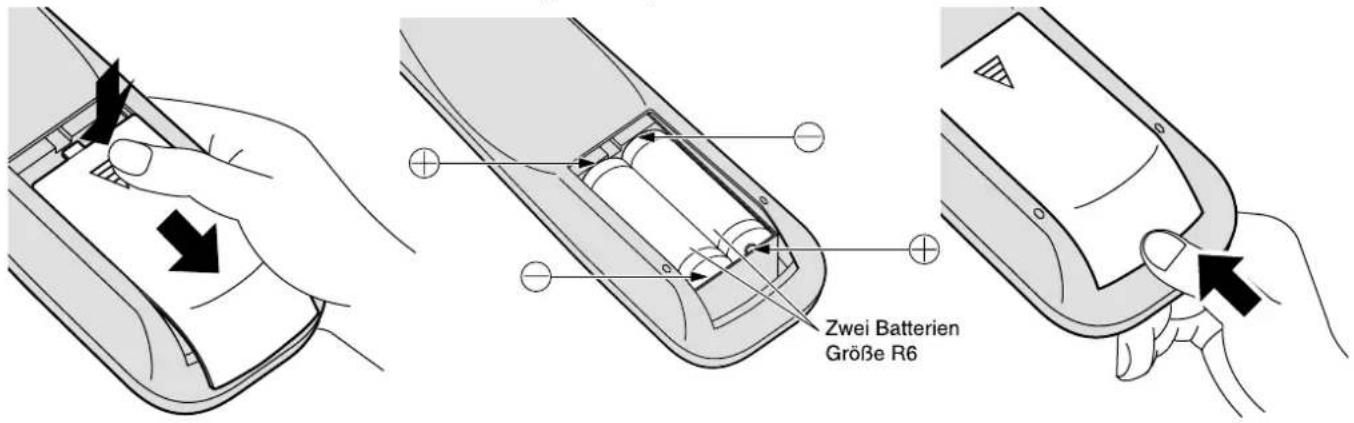

1. Die Fernbedienung mit der Oberseite nach unten legen. Auf die Batterieabdeckung drücken und abschieben.

2. Die Batterien wie gezeigt im Batteriefach einlegen. (Die Polarität + oder – muß den Markierungen im Batteriefach entsprechen.)

3. Die Abdeckung wieder aufsetzen und bis zum Einrasten einschieben.

Zwei Batterien Größe R6

Tip:

Beim regelmäßigen Benutzen der Fernbedienung sollten die alten Batterien für eine längere Lebensdauer durch Alkali-Batterien ausgetauscht werden.

⚠ Vorsichtsmaßnahmen bei der Verwendung von Batterien

Ein falsches Einlegen der Batterien kann zum Auslaufen und zum Korrodieren und dadurch zu Beschädigungen der Fernbedienung führen.

Beachten Sie die folgenden Vorsichtsmaßnahmen:

1. Die Batterien sollten immer paarweise ausgetauscht werden. Immer neue Batterien beim Auswechseln der alten verwenden.
2. Alte und neue Batterien sollten niemals miteinander verwendet werden.
3. Verschiedene Batteriearten nicht mischen (Beispiel: "Zink-Kohle" und "Alkali").
4. Niemals die Batterien aufladen, kurzschließen, zerlegen, aufheizen oder verbrennen.
5. Das Auswechseln der Batterien wird notwendig, wenn das Plasmadisplay auf die Fernbedienung nur noch gelegentlich oder gar nicht mehr reagiert.

Anschlüsse

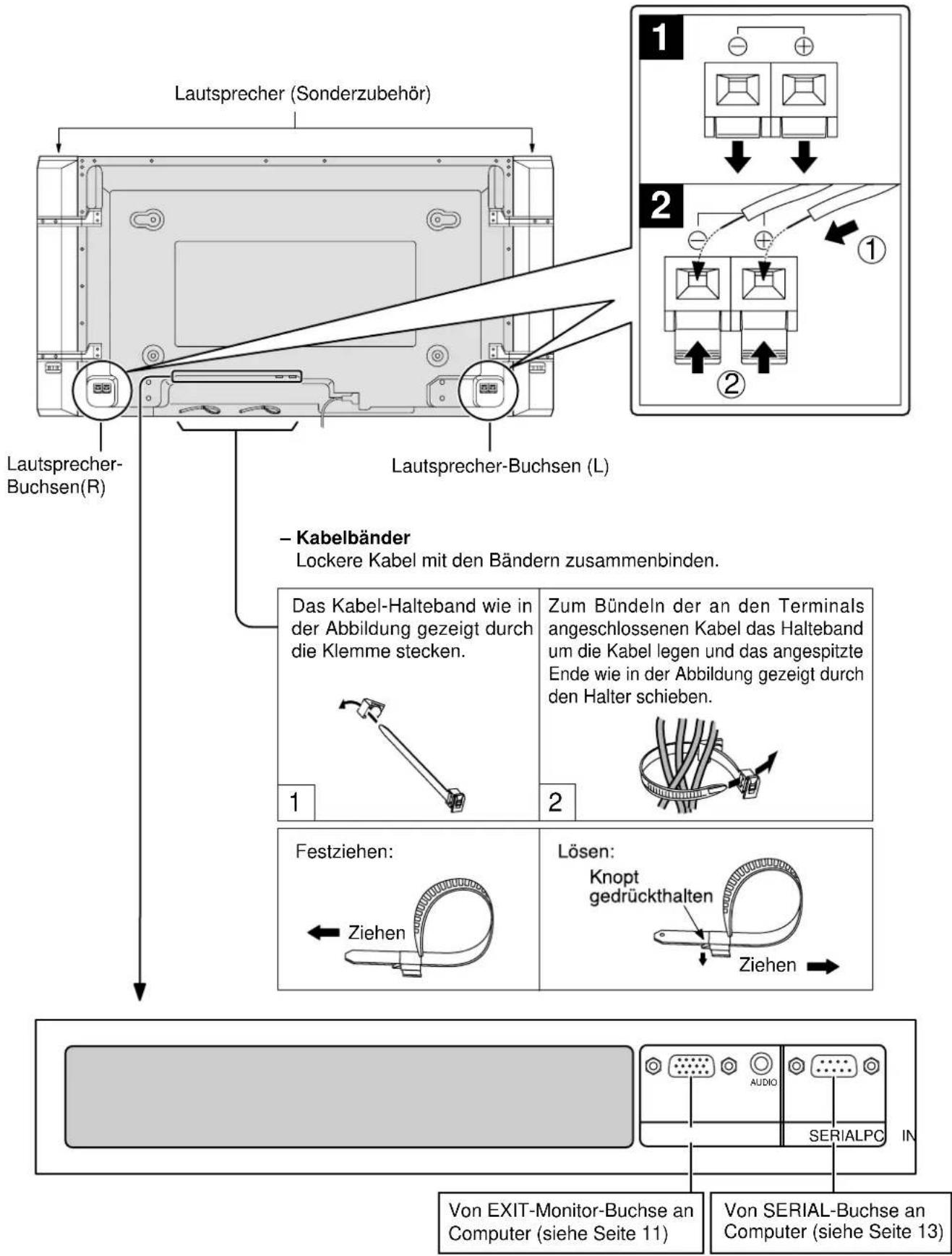

Beim Anschluss der Lautsprecher ist sicherzustellen, daß nur die als Sonderzubehör erhältlichen Lautsprecher verwendet werden. Siehe die Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.

Lautsprecher (Sonderzubehör) Lautsprecher-Buchsen(R) Lautsprecher-Buchsen (L) Kabelbänder Lockere Kabel mit den Bändern zusammenbinden. Das Kabel-Halteband wie in der Abbildung gezeigt durch die Klemme stecken. Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den Halter schieben. Festziehen: Ziehen Lösen: Knopt gedrückthalten Ziehen Von EXIT-Monitor-Buchse an Computer (siehe Seite 11) Von SERIAL-Buchse an Computer (siehe Seite 13)

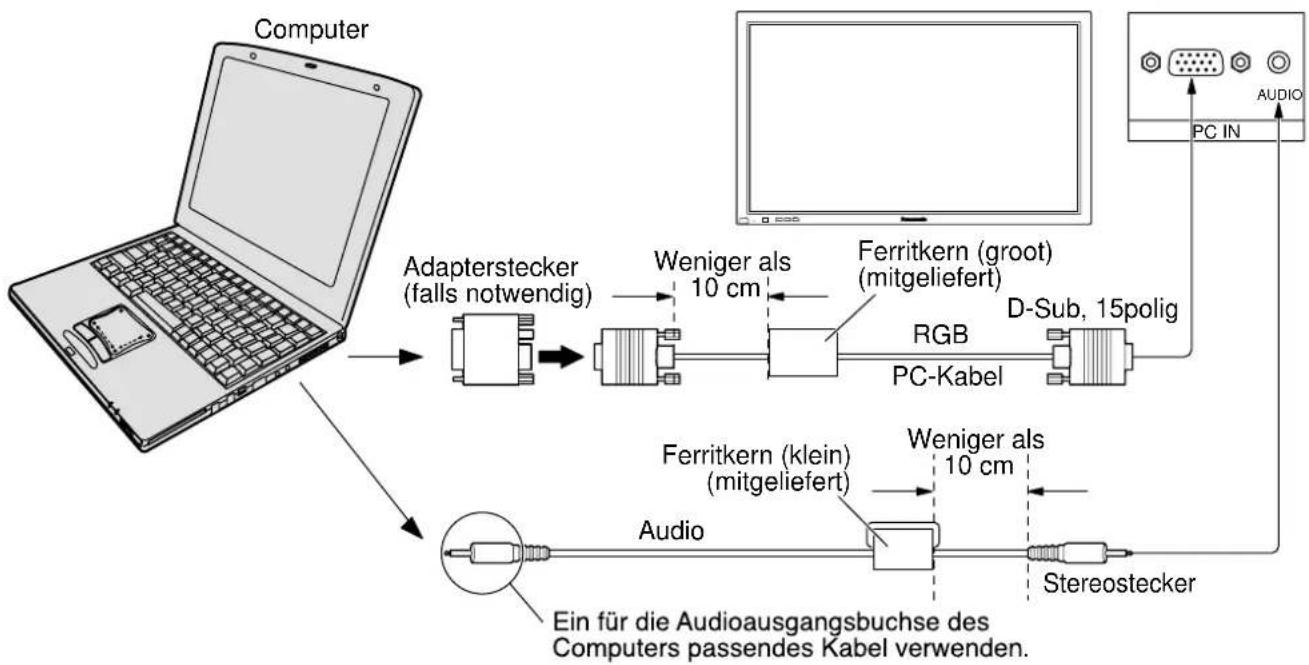

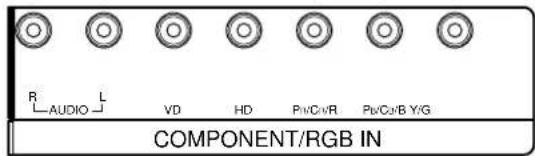

Anschluß an die PC-Eingangsbuchsen

Anbringen des Ferritkerns (klein)

Die Vorsprünge zurückziehen (an zwei Stellen)

2 Öffnen

3 Das Ka und de

Das Kabel einlegen und den Kern zusammendrücken.

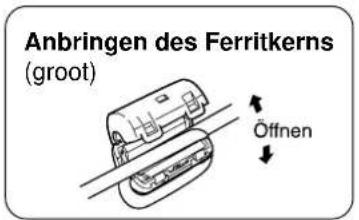

Anbringen des Ferritkerns (groot)

Die Vorsprünge zurückziehen (an zwei Stellen)

2 Öffnen

3 Das Kabel e und den Ke

Das Kabel einlegen und den Kern zusammendrücken.

Hinweis:

(1) Computersignale mit einer Horizontalabtastfrequenz von 15,6 bis 110 kHz und einer Vertikalabtastfrequenz von 48 bis 120 Hz lassen sich verwenden. Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.
(2) DDie Anzeigewauflösung beträgt maximal 768 · 768 Punkte (TH-42PHW5) / 1.024 · 768 Punkte (TH-50PHW5) mit einem Bildseitenverhältnis von 4:3 und 1.024 · 768 Punkte (TH-42PHW5) / 1.366 · 768 Punkte (TH-50PHW5) mit dem Bildseitenverhältnis "16:9". Falls die Anzeigewauflösung diese Maxima übersteigt, können feine Details nicht mit ausreichender Klarheit wiedergegeben werden.
(3) Die PC-Eingangsbuchsen sind DDC1/2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC1/2B kompatibel ist, muß der Computer beim Anschließen entsprechend eingestellt werden.
(4) Es gibt auch Computer, die sich nicht am Plasmadisplay anschließen lassen.
(5) Für den Anschluß eines DOS/V-kompatiblen Computers mit einer 15poligen D-Sub-Buchse ist kein Adapter notwendig.
(6) Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
(7) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
(8) Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des vorgeschriebenen Frequenzbereichs liegen.

Am 15poligen D-Sub-Stecker anliegende Signale

Klemmenbelegung des PC-Eingangsbuchse

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R	6	GND (Masse)	11	GND (Masse)
2	G	7	GND (Masse)	12	SDA
3	B	8	GND (Masse)	13	HD/SYNC
4	GND (Masse)	9	NC (nicht verwendet)	14	VD
5	GND (Masse)	10	GND (Masse)	15	SCL

AV/Component/RGB/PC Eingangssignal

AV IN

COMPONENT/RGB IN

PC IN

SERIAL

AV Eingangssignal PC RGB EingangssignalComponent/RGB Eingangssignal

AV Eingangssignal

	Signal	horizontale vertikaleFrequenz (kHz) Frequenz (Hz)
1 NTSC 15,734 59,95
2 PAL 15,625 50
3 PAL60 15,734 59,95
4 SECAM 15,625 50
5	Modifizierte NTSC-Signale	15,734 59,95

Component/RGB/PC Eingangssignal

	Signal	horizontale vertikaleFrequenz (kHz) Frequenz (Hz)		Component	RGB	PC
1	525 (480) /60i	15,734 59,94		*	*	*
2	625 (575) /50i	15,625 50		*	*	*
3	525 (480) /60p	31,468 59,94		*	*
4	625 (575) /50p 31,25	50		*	*	*
5	750 (720) /60p	45	60	*	*	*
6	1.125 (1.080) /60i	33,75	60	*	*	*
7	1.125 (1.080) /50i	28,125 50		*	*	*
8	1.125 (1.080) /24p	27	24	*	*	*
9	1.125 (1.080) /24sF 27	48		*	*	*
10	640 · 400 @70	31,5	70		*	*
11	640 · 480 @60	31,5	59,94		*	*
12	Macintosh13" (640 · 480)	35	67		*	*
13	640 · 480 @75	37,5	75		*	*
14	852 · 480 @60	31,7	60		*	*
15	800 · 600 @60	37,9	60		*	*
16	800 · 600 @75	46,9	75		*	*
17	800 · 600 @85	53,7	85		*	*
18	Macintosh16" (832 · 624)	49,7	75		*	*
19	1.024 · 768 @60	48,4	60		*	*
20	1.024 · 768 @70	56,5	70		*	*
21	1.024 · 768 @75	60	75		*	*
22	1.024 · 768 @85	68,7	85		*	*
23	Macintosh21" (1.152 · 870)	68,7	75		*	*
24	1.280 · 1.024 @60	64	60		*	*
25	1.280 · 1.024 @75	80	75		*	*
26	1.280 · 1.024 @85	91,1	85		*	*
27	1.600 · 1.200 @60	75	60		*	*

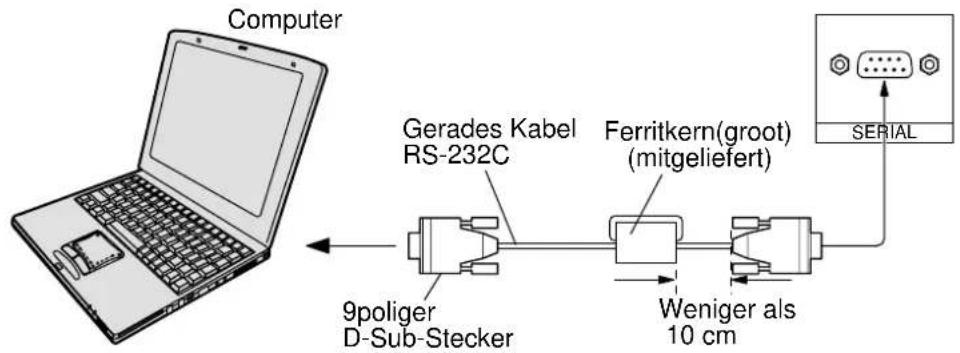

Anschluß an die SERIAL-Buchsen

Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet.

⑥⑦⑧⑨ ○○○○⑤3214

Klemmenbelegung des RS-232C-Adapterkabels

Anbringen des Ferritkerns (groot) Öffnen

Hinweis:

(1) Zum Anschluss eines Computers an das Plasmadisplay ein RS-232C-Kabel verwenden.
(2) Der gezeigte Computer wird nur als Beispiel verwendet.
(3) Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.

Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Plasmadisplay mit einem angeschlossenen Computer zu steuern. Im Computer muß dazu eine Software für das Senden und Empfangen von Steuerbefehlen installiert sein, die die nachstehenden Bedingungen erfüllen. Die Software kann mit einem Anwendungsprogramm für eine Programmiersprache zusammengestellt werden. Für Einzelheiten wird auf die Anleitungen der Computeranwendungsprogramms verwiesen.

Kommunikationsparameter

Signalpegel	kompatibel mit RS-232C
Synchronisation	Asynchron
Baud-Übertragungsrate	9600 bps
Parität	keine
Zeichenlänge	8 Bit
Stoppbit	1 Bit
Flußregelung	-

RS-232C-Adapterkabel
D-Sub-Buchse, 9polig	Einzelheiten
2	R X D
3	T X D
5	GND (Masse)
4 6	Nicht verwendet
78	kurzgeschlossen
1 • 9	NC

Grundformat der Steuerbefehle

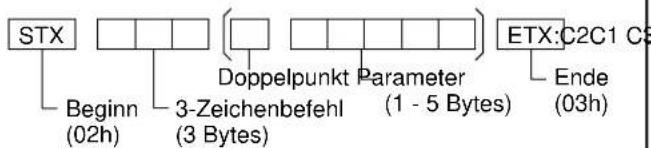

Die Übertragung eines Steuersignals vom Computer beginnt mit einem STX-Signal, gefolgt vom Befehl, den Parametern und wird mit einem ETX-Signal abgeschlossen. Falls keine Parameter vorhanden sind, braucht kein Parametersignal gesendet zu werden.

STX Beginn (02h) 3-Zeichenbefehl (3 Bytes) Doppelpunkt Parameter (1 - 5 Bytes) ETX:C2C1 C8 Ende (03h)

Befehl

Befehl	Parameter	Steuerung
PON	keine	Einschalten
POF	keine	Ausschalten
AVL	**	Lautstärke 00 - 63
AMT8 P2P1 P3 P4	0	Automatische Tonabschaltung AUS
	15	Automatische Tonabschaltung EIN
IIS	keineVIDYP1RG1	Eingangswahl (Umschaltung)AVComponent/RGB (von diesem Gerät als Y/PB/PR- oder RGB-Signal verarbeitet)PC
DAM	keineNORMZOOMFULLJUSTSELF	Bildschirmbetriebsart (Umschaltung)4:3Zoom16:9AspektPanasonic Auto

Hinweis:

(1) Bei Übertragung mehrerer Befehle müssen Sie zuerst auf eine Reaktion dieses Gerätes auf den ersten Befehl warten, bevor der nächste Befehl übertragen wird.
(2) Bei Übertragung eines unzulässigen Befehls erhält der Computer die Fehlermitteilung "ER401".

Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den Befehl "Gerät einschalten" (PON).

Grundbedienungselemente

O/I R - STANDBY GO POWER ON TH-50PHW5 INPUT — VOL + n/Ausschalttaste Lautstärke-Einstellung

Haupt-Ein/Ausschalttaste Lautstärke-Einstellung INPUT

Netzanzeige

Die Netzanzeige leuchtet.

• Ausgeschaltet....Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an die Steckdose angeschlossen ist.)
• Betriebsbereitschaft ⏻ .. Anzeige leuchtet rot
• Eingeschaltet ......Anzeige leuchtet grün

INPUT-Taste

(Umschaltung zwischen AV(S-Video), Component/RGB, PC-Betriebsart)

Drücken Sie die INPUT-Taste, um den Signaleingang AV (S Video), Component/RGB, PC-Betriebsart) einzustellen. (Siehe Seite 17)

Mit der Taste “+” können Sie den Lautstärkepegel erhöhen, mit der Taste “−” können Sie den Lautstärkepegel vermindern.

Bereitschaftstaste (Ein/Aus)

Das Plasmadisplay muß zuerst an einer Netzsteckdose angeschlossen sein und der Netzschalter muß eingeschaltet sein. (Siehe Seite 16) Drücken Sie diese Taste, um das Plasmadisplay aus der Betriebsbereitschaft einzuschalten.

Status-Taste

Drücken Sie die Status-Taste, um den gegenwärtigen Systemzustand anzuzeigen.

N-Taste

(Siehe Seite 23, 24, 26, 27)

① Betriebsart AV(S Video), Component/RGB, PC
② Betriebsart ASPECT (Siehe Seite 20)
③ Ausschalttimer
Die Anzeige leuchtet nur, wenn der Abschalt-Timer eingeschaltet ist.

PICTURE MODE-Taste

(Siehe Seite 26)

PICTURE POS./SIZE-Taste

(Siehe Seite 22)

Betriebsart PC

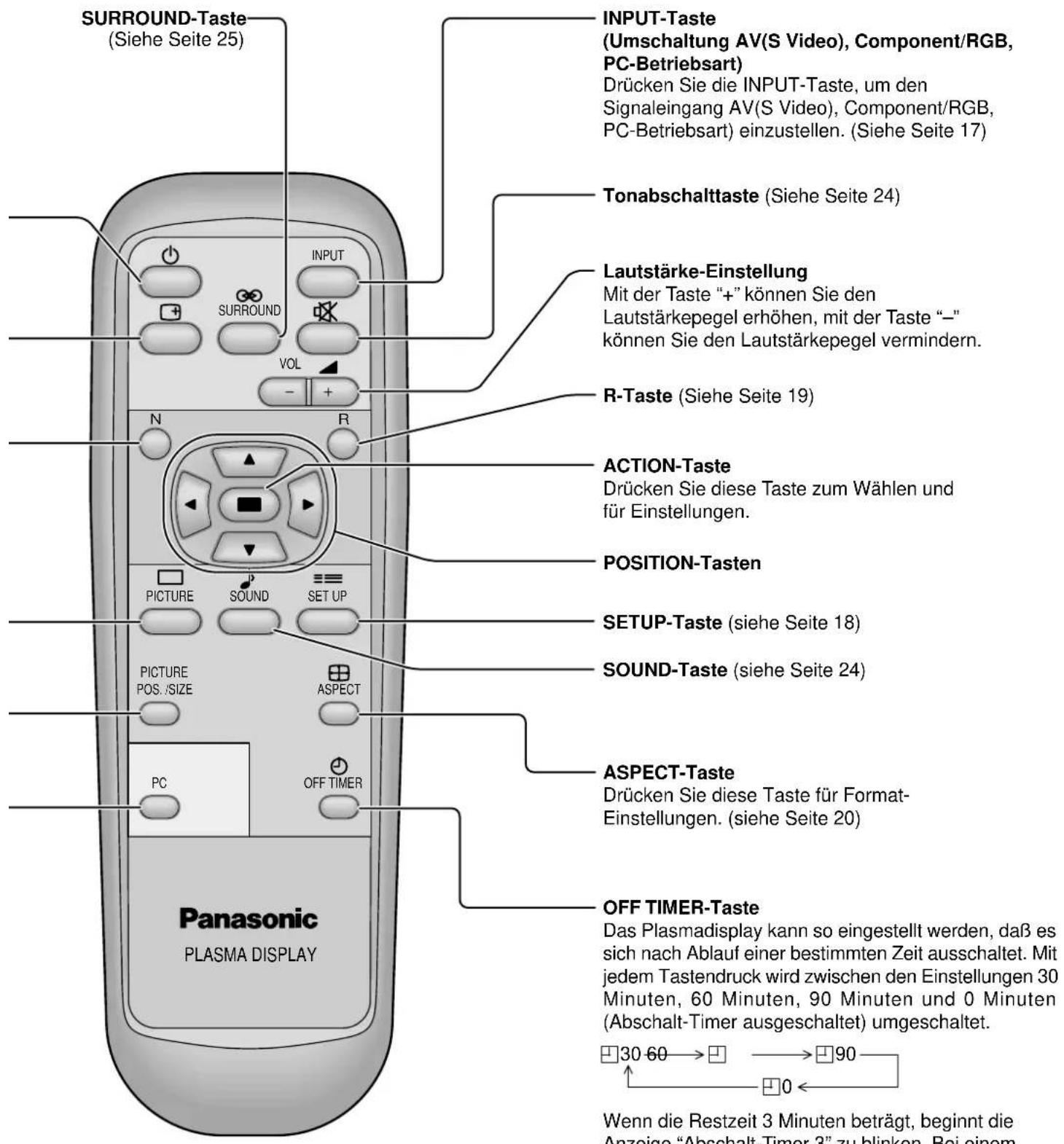

Drücken Sie zum Einschalten der PC-Betriebsart die PC-Taste. Mit dieser Taste können Sie direkt in die PC-Betriebsart umschalten.

Die Anleitungen ab hier beschreiben die Funktionen bei Installation des optionalen RCA-Terminal-Boards.

SURROUND-Taste (Siehe Seite 25) INPUT-Taste (Umschaltung AV(S Video), Component/RGB, PC-Betriebsart) Drücken Sie die INPUT-Taste, um den Signaleingang AV(S Video), Component/RGB, PC-Betriebsart) einzustellen. (Siehe Seite 17) Tonabschalttaste (Siehe Seite 24) Lautstärke-Einstellung Mit der Taste “+” können Sie den Lautstärkepegel erhöhen, mit der Taste “-” können Sie den Lautstärkepegel vermindern. R-Taste (Siehe Seite 19) ACTION-Taste Drücken Sie diese Taste zum Wählen und für Einstellungen. POSITION-Tasten SETUP-Taste (siehe Seite 18) SOUND-Taste (siehe Seite 24) ASPECT-Taste Drücken Sie diese Taste für Format- Einstellungen. (siehe Seite 20) OFF TIMER-Taste Das Plasmadisplay kann so eingestellt werden, daß es sich nach Ablauf einer bestimmten Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, 60 Minuten, 90 Minuten und 0 Minuten (Abschalt-Timer ausgeschaltet) umgeschaltet. 30 60 → 90 Wenn die Restzeit 3 Minuten beträgt, beginnt die Anzeige "Abschalt-Timer 3" zu blinken. Bei einem

Wenn die Restzeit 3 Minuten beträgt, beginnt die Anzeige "Abschalt-Timer 3" zu blinken. Bei einem Stromausfall wird der Abschalt-Timer ausgeschaltet.

Ein- und Ausschalten und Eingangssignalwahl

Anschluß des Netzkabels

Den Stecker des Netzkabels am Plasmadisplay anschließen.

Ein- und Ausschalten

Netzanzeige Fernbedienungs-Sensor

Anschluss des Steckers an eine Steckdose Hinweis:

Die Gerätestecker sind von Land zu Land unterschiedlich. Der links gezeigte Stecker kann sich von dem des gelieferten Gerätes unterscheiden.

Den Netzschalter auf dem Plasmadisplay zum Einschalten des Gerätes drücken.

Netzanzeige: Grün

Beispiel: Das untere Bild wird beim Einschalten des Plasmadisplay angezeigt. (Diese Einstellung ist ein Beispiel.)

Beim erstmaligen Einschalten des Gerätes wird die Anzeige zur Wahl der Bildschirmsprache angezeigt.

Vom zweiten Einschalten an kann die Anzeige zur Wahl der Bildschirmsprache mit dem Einstellungs-Menü durchgeführt werden. (Siehe Seite 17)

Die gewünschte Sprache mit den ▲- und ▼Tasten wählen und die ACTION-Taste ▼drücken.

OSD Sprache English (UK) Deutsch Français Italiano Español ENGLISH (US) 中文 Wahlen Einstellen

Vom zweiten Einschalten an wird das unten abgebildete Menü eine Weile angezeigt. (Diese Einstellung ist ein Beispiel.)

AV 4:3

INPUT SURROUND VOL N R

Den Netzschalter auf der Fernbedienung zum Ausschalten des Plasmadisplays drücken.

Netzanzeige: Rot (Bereitschaft)

Den Netzschalter auf der Fernbedienung zum Einschalten des Plasmadisplays drücken.

Netzanzeige: Grün

Zum Ausschalten des Gerätes bei eingeschaltetem Gerät oder Einstellung auf Betriebsbereitschaft den Netzschalter auf dem Plasmadisplay zum Ausschalten des Plasmadisplays drücken.

Wahl des Eingangssignals

Die INPUT-Taste zur Wahl des am Plasmadisplay angeschlossen Gerätes mit dem wiederzugebenden Eingangssignals drücken.

Das Eingangssignal wählen, das beim Installieren des optionalen Terminal-Boards wiedergegeben werden kann. (siehe Seite 33)

Das Eingangssignal ändert sich folgendermaßen:

INPUT SURROUND VOL - +

Hinweis: Die INPUT-Tasten können nur verwendet werden, wenn ein optionales Terminal-Board installiert ist.

Wahl der Menüsprache für die Bildschirmanzeige

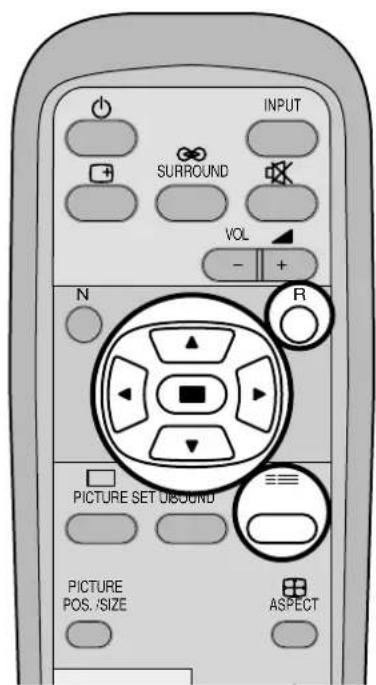

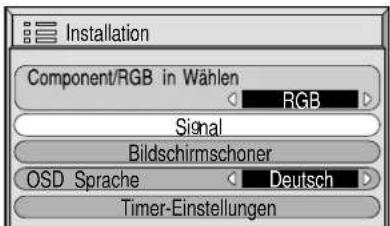

SET UP Diese Tasten zur Anzeige des "Installation"-Menüs drücken. Diese Tasten zur Wahl der "OSD Sprache" drücken. Diese Taste zur Wahl einer Sprache drücken. Wählbare Sprachen English(UK) Deutsch Français Italiano Español ENGLISH(US) 中文...(Chinesisch) Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

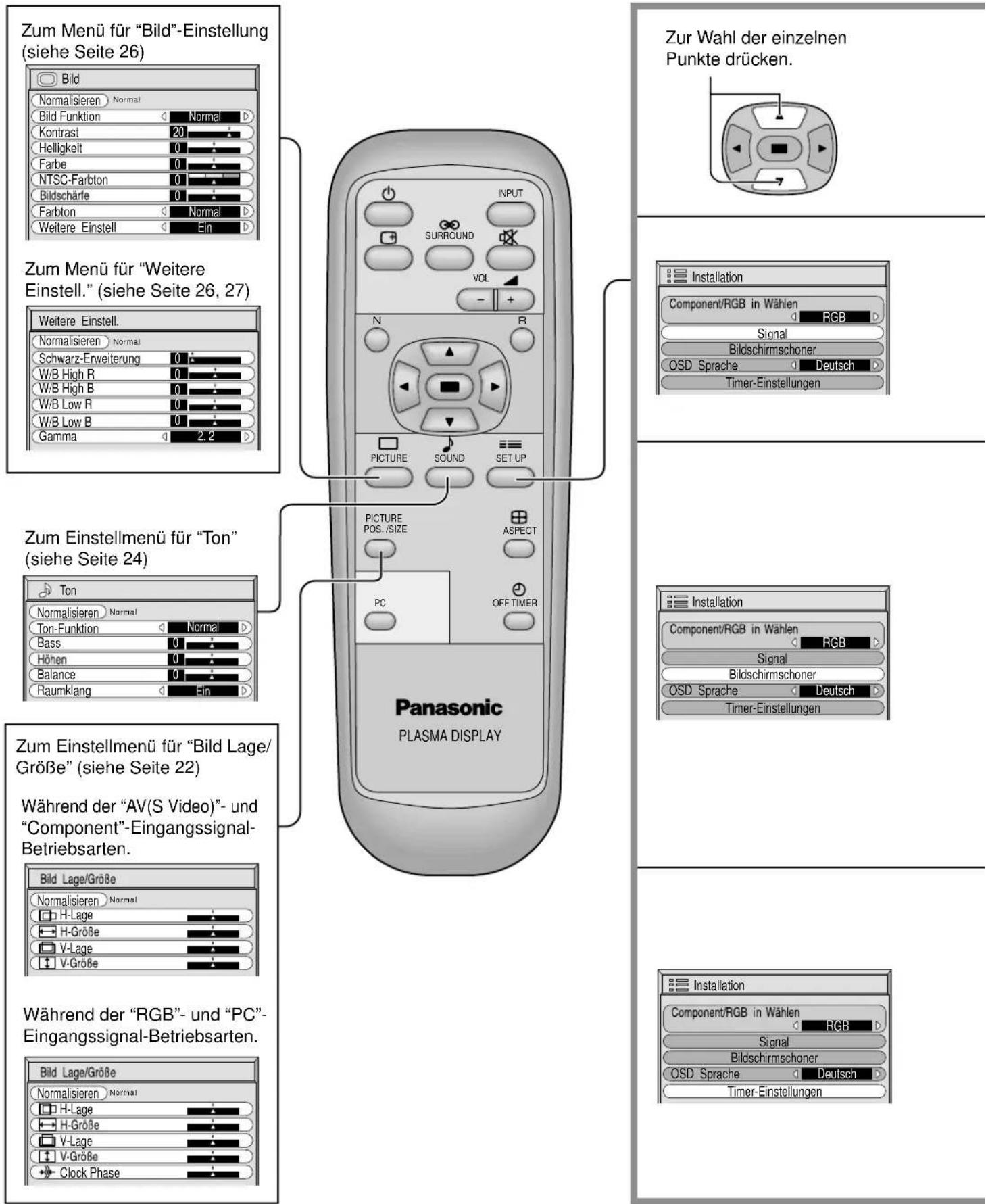

Menü-Anzeige auf dem Bildschirm mit der Fernbedienung

Zum Menü für "Bild"-Einstellung (siehe Seite 26) Bild Normalisieren Normal Bild Funktion Normal Kontrast 20 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bidschärle 0 Farbton Normal Weitere Einstell Ein Zum Menü für "Weitere Einstell." (siehe Seite 26, 27) Weitere Einstell. Normalisieren Normal Schwarz-Erweiterung 0 W/B High R 0 W/B High B 0 W/B Low R 0 W/B Low B 0 Gamma 2.2 Zum Einstellmenü für "Ton" (siehe Seite 24) Ton Normalisieren Normal Ton-Funktion Normal Bass 0 Höhen 0 Balance 0 Raumklang Ein Zum Einstellmenü für "Bild Lage/ Größe" (siehe Seite 22) Während der "AV(S Video)"- und "Component"-Eingangssignal- Betriebsarten. Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe Während der "RGB"- und "PC"- Eingangssignal-Betriebsarten. Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe Clock Phase Zur Wahl der einzelnen Punkte drücken. Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Zum Au drücken

Die R-Taste zum Zurückgehen auf das "Installation"-Menü drücken.

Zum "Signal"-Menü für "AV" (siehe Seite 33, 34)

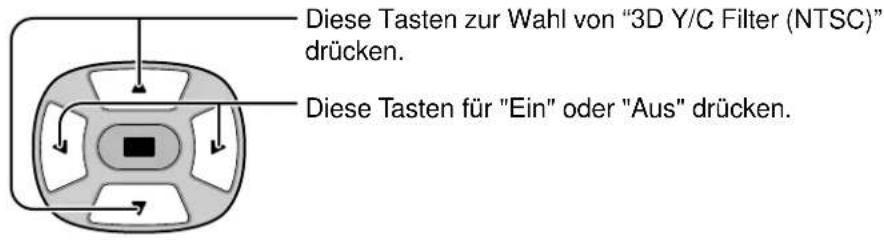

Signal 3D Y/C Filter (NTSC) Ein Farosystem Auto 3:2 Pulldown Aus Panasonic Auto (4:3) 4:3

Zum "Signal"-Menü für "Component" (siehe Seite 34)

Zum "Signal"-Menü für "RGB" (siehe Seite 35)

Zum "Signal"-Menü für "PC" (siehe Seite 35)

Hinweis:

Jedes "Signal"-Einstellmenü zeigt die Einstellungsbedingungen für das Eingangssignal an. (Siehe Seite 17)

Zur Wahl des Bildschirmschoners. (siehe Seite 30)

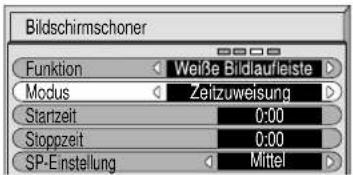

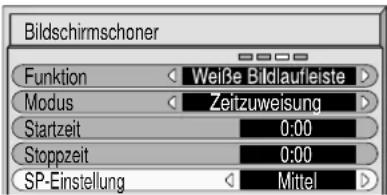

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Aus Startzeit 0:00 Stopzeit 0:00 SP-Einstellung Hock

Zur Wahl der einzelnen Zeiteinstellungsmenüs drücken.

Zur Anzeige der einzelnen Einstellungsmenüs drücken.

Die R-Taste zum Zurückgehen auf das "Bildschirmschoner"-Menü drücken.

Startzeit Startzeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

Stoppzeit Stoppzeit 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

Wiederholungszeit Wiederholungszeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

Operating Time Operating Time 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

Zur Wahl des Menüs für die Timer-Einstellungen.(siehe Seite 28)

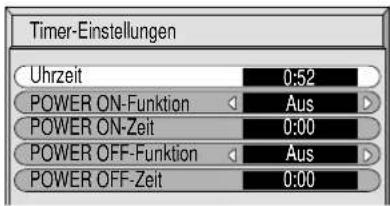

Timer-Einstellungen Uhrzeit 0.52 POWER ON-Funktion Aus POWER ON-Zeit 0:00 POWER OFF-Funktion Aus POWER OFF-Zeit 0:00

Zur Wahl der einzelnen Timer-Einstellungen drücken.

Zur Wahl der Timer-Einstellungen diese Taste für das Menü der Timer-Einstellungen drücken.

Die R-Taste zum Zurückgehen auf das "Installation"-Menü drücken.

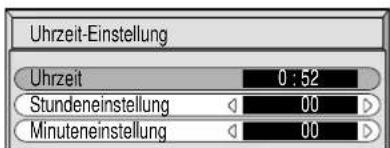

Uhrzeit-Einstellung Uhrzeit 99:99 Stundeneinstellung 00 Minuteneinstellung 00

POWER ON-Einstellung POWER ON-Zeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

POWER OFF-Einstellung POWER OFF-Zeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

ASPEKT-Betriebsart (Bildformat)

Auf dem Plasmadisplay kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden.

INPUT SURROUND VOL - + N R PICTURE SOUND SET UP PICTURE POS. /SIZE ASPECT PC OFF TIMER Panasonic PLASMA DISPLAY

ASPECT-Taste

Die Aspekt-Betriebsart ändert sich jedesmal beim Drücken der ASPECT-Taste.

Hinweis

(1) Während der RGB- und PC-Eingangs-Betriebsart kann nur zwischen "4:3", "Zoom" und "16:9" umgeschaltet werden.
(2) Beim Signalempfang 1.125i (1.080i) 750p (720p) wird das Gerät auf die "16:9"-Betriebsart eingestellt und ein Umschalten ist nicht möglich.
Für den Signaleingang 525i (480i), 625i (575i), 525p (480p) und 625p (575p) in der "Component"-Eingangssignal-Betriebsart kann "Panasonic Auto" nicht gewählt werden.
(3) Die Aspekt-Betriebsart wird für jeden Eingangsanschluß getrennt gespeichert (AV(S Video), Component, RGB und PC).

Betriebsart	Bild	Beschreibung
4:3		“4:3” wird als 4:3-Bild mit standardisierter 4:3-Größe wiedergegeben.
Zoom		In der “Zoom”-Betriebsart wird der mittlere Teil des Bildes vergrößert.
16:9		“16:9” wird als Bild mit maximaler Größe wiedergegeben, jedoch etwas in die Breite gezogen.
Aspekt		In der “Aspekt”-Betriebsart wird ein 4:3-Bild mit maximaler Größe wiedergegeben, jedoch ohne Aspekt-Korrektur im mittleren Bildbereich, so daß die Breitenverziehung nur an den rechten und linken Kanten des Bildschirm bemerkt wird. Die Größe des Bildes hängt vom Originalsignal ab.
Panasonic Auto		Das angezeigte Bild wird automatisch vergrößert (abhängig von der Bildquelle) und erlaubt die Wiedergabe in maximaler, symetrischer Größe.Hinweis:Die “Panasonic Auto”-Betriebsart ist für die automatische Einstellung des Aspekt-Verhältnisses vorgesehen und kann gemischte Programme mit 16:9 und 4:3 verarbeiten. Bestimmte 4:3-Programme, z.B. Datenanzeigen von Börsenmärkten können dazu führen, daß das Bild sich plötzlich ändert. Bei der Wiedergabe solcher Programme sollte die Aspekt-Betriebsart auf Zoom oder 4:3 eingestellt werden.

Hinweis:

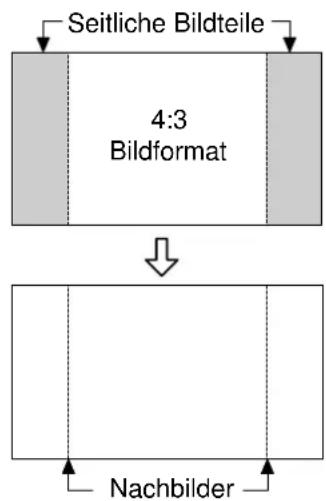

Standbilder sollten in der 4:3-Betriebsart nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem Plasmadisplay führen kann..

Einstellung von Bild Lage/Größe

Einstellung des Bildschirms

1

PICTURE POS./SIZE Die Tasten zur Anzeige des "Bild Lage/ Größe"-Menüs drücken.

2

Die Taste zur Wahl von "H-Lage/H- Größe/V-Lage/V-Größe/Clock Phase" drücken.

Während der "AV(S Video)"- und "Component"-Eingangssignal-Betriebsarten.

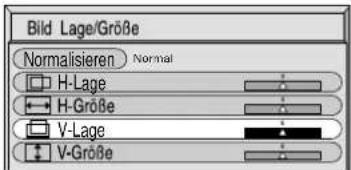

Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe

Während der "RGB"- und "PC"-Eingangssignal-Betriebsarten.

Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe Clock Phase

3

Die Tasten zur Einstellung des Lage/ Größe drücken. R Die Taste zum Beenden der Einstellungs-Betriebsart drücken.

INPUT SURROUND VOL - + N R PICTURE SOUND SET UP PICTURE POS./SIZE ASPECT PC OFF TIMER Panasonic PLASMA DISPLAY

Hinweis:

(1) Die Einstellungen werden getrennt für die verschiedenen Eingangssignalformate gespeichert. (Einstellungen für Komponentensignale werden jeweils für 525i (480i), 625i (575i), 525p (480p), 1.125i (1.080i) und 625p (575p), 750p (720p) gespeichert und RGB/PC-Signale werden für jede Frequenz gespeichert.)
(2) Wenn ein "Cue"- oder "Rew"-Signal von einem Videorecorder oder DVD-Spieler empfangen wird, verschiebt sich die Bildposition nach oben oder unten. Diese Bewegung der Bildposition kann nicht mit der Funktion zur Einstellung von "Bild Lage/Größe" gesteuert werden.

H-Lage	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.
H-Größe	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.
V-Lage	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.
V-Größe	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.↓
Clock Phase (RGB/PC Eingangs-Betriebsart)	Flimmern und Verzerrungen können durch Einstellungen mit den Pfeiltasten für Position Links “◀” oder Rechts “▶” behoben werden.

Tip (N / Normalisieren)

Wenn auf der Fernbedienung bei Anzeige des "Bild Lage/Größe"-Menüs die N-Taste oder die ■-Taste (ACTION-Taste) während des "Normalisierens" gedrückt wird, werden alle Einstellungen auf die Werte ab Werk zurückgestellt.

Toneinstellungen

1

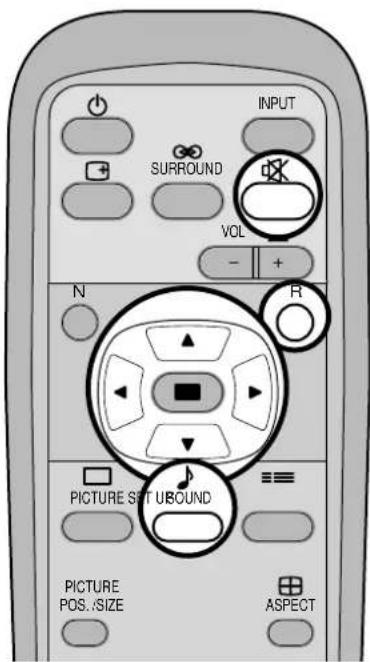

Zur Anzeige des Ton-Menüs drücken.

2

Die einzelnen einzustellenden Punkte wählen.

Mit diesen Tasten die einzustellenden Menüs wählen.

Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen.

INPUT SURROUND VOL - + N R PICTURE SET UBOUND PICTURE POS./SIZE ASPECT

Bass Einstellung der tiefen Töne Höhen Einstellung der hohen Töne Balance Einstellung der rechten und linken Lautstärke Raumklang (siehe nächste Seite) Ton Normalisieren Normal Ton-Funktion Normal Bass 0 Höhen 0 Balance 0 Raumklang Ein Normal Wiedergabe des Originaltons Auto Regelt automatisch den Lautstärkepegel

• Zum Beenden der Einstellungen

Die R-Taste drücken.

Hinweis:

Tip ( ^N / Normalisieren)

Während das Ton-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von (ACTION) während des "Normalisierens" alle Einstellungen auf die Werte ab Werk zurückgestellt.

Stummschaltung

Diese Funktion kann bei einem Anruf oder beim Empfang von unerwarteten Gästen verwendet werden.

Diese Taste zum Stummschalten des Tons drücken.

Die Taste erneut für die Tonwiedergabe drücken. Der Ton wird ebenfalls wieder eingeschaltet, wenn das Gerät ausgeschaltet oder der Lautstärkepegel geändert wird.

Raumklang-Regelung

SURROUND

SURROUND-Taste

Die Vorteile des Raumklangs sind groß. Man kann sich von allen Seiten mit einem Raumklang umgeben, wie in einer Konzerthalle oder einem Kino.

Die Raumklang-Einstellungen werden jedesmal beim Drücken der SURROUND-Taste ein- bzw. ausgeschaltet.

Ein Aus

INPUT SURROUND VOL - + N R PICTURE SET UBOUND PICTURE POS. /SIZE ASPECT PC OFF TIMER Panasonic PLASMA DISPLAY

Raumklang Ein

Hinweis:

Die Raumklang-Einstellungen werden getrennt für jede Raumklang-Betriebsart (Normal, Auto) gespeichert.

Bild-Einstellungen

1

Die PICTURE-Taste auf der Fernbedienung zur Anzeige des "Bild"-Menüs drücken.

2 Die einzelnen einzustellenden Punkte wählen.

Diese Tasten zur Wahl des einzustellenden Menüs drücken.

Das Bild hinter dem Menü durch Drücken der Tasten einstellen.

Bild Normalisieren Normal Bild Funktion Normal Kontrast 20 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bildschärle 0 Farbton Normal Weitere Einstell Ein

Bild Normalisieren Normal Bild Funktion Normal Kontrast 20 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bildschärfe 0 Farbton Normal Weitere Einstell Ein

Die linke ◄ oder rechte Pfeiltaste zur Wahl von "Ein" drücken. Die Pfeiltaste nach Unten ▼ zum Aufrufen der "Weitere Einstell."-Betriebsart drücken. Weitere Einstellungen: Hier können Sie Bildeinstellungen auf professioneller Ebene durchführen (siehe nächste Seite).

Weitere Einstell. Normalisieren Normal Schwarz-Erweiterung 0 W/B High R 0 W/B High B 0 W/B Low R 0 W/B Low B 0 Gamma 2.2

Weitere Einstellungen deaktiviert Wiedergabe von Bildern mit der gewählten Einstellung des "Bild"-Menüs.

Die linke ◄ oder rechte Pfeiltaste zum Umschalten der Betriebsarten drücken.

Normal

Für eine Wiedergabe bei Standard-Umgebung (Abendbeleuchtung). Einstellung von Helligkeit und Kontrast auf normale Pegel.

Dynamik

Für eine Wiedergabe in heller Umgebung. Einstellung von Helligkeit und Kontrast auf höhere Pegel als normal.

Kino

Ideal für Kinofilme.

Hinweis:

Zum Ändern des Bildes oder der Farbe des gewählten "Bild"-Menüs sollte das "Bild"-Menü verwendet werden (Siehe nächste Seite).

Die linke ◀ oder rechte ⬆pfeiltaste zum Umschalten der Betriebsarten drücken.

Tip ( ^N / Normalisieren)

Während das "Bild"-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von (ACTION) während des "Normalisierens" alle Einstellungen auf die Werte ab Werk zurückgestellt.

Gegenstand	Effekt		Einstellungen
Kontrast	[W038]Weniger	[22kW]Mehr	Wahl der richtigen Helligkeit und Dichte für den Raum.
Helligkeit	[40DW]Dunkler	[46A1]Heller	Einstellung für die bessere Wiedergabe von dunkleren Bildern wie Nachtszenen und schwarze Haare.
Farbe	[30WHT]Weniger	[72K8]Mehr	Einstellung auf eine hellere Farbe.
Farbton (nur NTSC)	[20XK8]Rötlich	Grünlich	Einstellung auf eine bessere Hautfarbe.
Bildschärfe	[457X]Weniger	[7048]Mehr	Wiedergabe eines scharfen Bildes.

Hinweis:

Hinweis:

(1) Die Einstellungen für 'Farbe', 'Farbton' und 'Schärfe' können nicht in der 'RGB'- und 'PC'-Betriebsart eingestellt werden.
(2) In jedem "Bild"-Menü kann die Stufe für jeden Gegenstand (Kontrast, Helligkeit, Farbe, Farbton, Schärfe) geändert werden.
(3) Die Einstellungen für Normal, Dynamik und Kino werden entsprechend getrennt für jeden Eingangsanschluß (AV(S Video), Komponenten, RGB und PC) gespeichert.
(4) Die "Farbton"-Einstellung für das NTSC-Signal kann nur bei einem "AV(S Video)"-Eingangssignal eingestellt werden.

Wenn der Wert mit einem hellen Bild erhöht oder mit einem dunklen Bild verringert wird, tritt nur eine geringe Änderung auf.

Weitere Einstellungen

Gegenstand	Effekt		Einzelheiten
Schwarz-Erweiterung			Einstellung der dunklen Schatten des Bildes in Stufen.
	Weniger	Mehr
W/B High R			Einstellung des Farbtons für helle rote Bereiche.
	Weniger	Mehr
W/B High B			Einstellung des Farbtons für helle blaue Bereiche.
	Weniger	Mehr
W/B Low R			Einstellung des Farbtons für dunkle rote Bereiche.
	Weniger	Mehr
W/B Low B			Einstellung des Farbtons für dunkle blaue Bereiche.
	Weniger	Mehr
Gamma		[242H]	2.0 2.2 2.5
	Weniger	Mehr

Hinweis:

(1) Die "W/B"-Einstellungen folgendermaßen ausführen:

Ⓐ Den Farbton der hellen Bildteile mit "W/B High R" und "W/B High B" einstellen.
B Den Farbton der dunklen Bildteile mit "W/B Low R" und "W/B Low B" einstellen.
© Die Schritte Ⓐ und Ⓑ wiederholen.

Die Schritte Ⓐ und Ⓑ haben jeweils Einfluß auf die einzelnen Einstellungen; die Einstellungen sollten für jeden Schritt wiederholt werden.

(2) Die Einstellungen werden getrennt für jeden Farbton (Normal, Kühl, Warm) gespeichert.
(3) Der Einstellungsbereich sollte als Referenz für die Eingangsanschluß (AV(S Video), Komponenten, RGB und PC) gespeichert.

Hinweis:

Wenn "Bild" mit einem hellen Bild erhöht oder mit einem dunklen Bild verringert wird, tritt nur eine geringe Änderung auf.

Tip ( N / Normalisieren)

Wenn bei Anzeige des "Weitere Einstell."-Menüs die N-Taste oder die ☐-Taste (ACTION-Taste) während des "Normalisierens" gedrückt wird, werden alle Einstellungen auf die Werte ab Werk zurückgestellt.

Einstellung des Timers

Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden.

Vor der Einstellung des Timers sollte die aktuelle Zeit überprüft und wenn notwendig eingestellt werden. Dann den Timer einstellen.

Anzeige des Menüs für die Timer-Einstellung

INPUT SURROUND VOL - + N R PICTURE SOUND SET UP

1

SET UP Zur Anzeige des Einstellmenüs drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirnschoner OSD Sprache Deutsch Timer-Einstellungen

2

Zur Wahl der Timer-Einstellung drücken. Zur Anzeige des Menüs für Timer- Einstellungen drücken.

Timer-Einstellungen Uhrzeit 0:52 POWER ON-Funktion Aus POWER ON-Zeit 0:00 POWER OFF-Funktion Aus POWER OFF-Zeit 0:00

PRESENT TIME -Einstellung

Zur Einstellung der aktuellen Uhrzeit folgendermaßen vorgehen.

1

Zur Wahl der Uhrzeitdrücken.

Uhrzeit-Einstellung Uhrzeit 99:99 Stundeneinstellung 00 Minuteneinstellung 00

Zur Anzeige des Menüs für die Uhrzeit drücken.

2

Zur Wahl der Einstellung für Stunde und Minuten drücken.

Zur Einstellung der Stunde und Minuten drücken.

▶ Taste: Vorwärts
◀ Taste: Rückwärts

Zum Speichern der Einstellung der aktuellen Zeit drücken.

Uhrzeit-Einstellung Uhrzeit 0:52 Stundeneinstellung 00 Minuteneinstellung 00

TIMER-Einstellung

1

Zur Wahl der POWER ON-Zeit/POWER OFF-Zeit drücken.

Timer-Einstellungen Uhrzeit 0:52 POWER ON-Funktion Aus POWER ON-Zeit 0:00 POWER OFF-Funktion Aus POWER OFF-Zeit 0:00

Zur Anzeige des Menüs für POWER ON-Einstellung/POWER OFF-Einstellung drücken.

2

Zur Wahl der Einstellung für Stunde und Minuten drücken.

Zur Einstellung der einzelnen Zeitangaben drücken.

Zum Beenden der Einstellung der POWER ON-Zeit/POWER OFF-Zeit drücken.

POWER ON-Einstellung POWER ON-Zeit 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00 POWER OFF-Einstellung POWER OFF-Zeit 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

3

Zur Wahl der POWER ON Function/POWER OFF Function drücken.

Zur Wahl von "Einschalten" drücken.

Timer-Einstellungen Uhrzeit 0:52 POWER ON-Funktion Aus > POWER ON-Zeit 0:00 POWER OFF-Funktion Aus > POWER OFF-Zeit 0:00

4

Zum Beenden des Einstellmenüs zweimal drücken.

Hinweis:

Die Timer-Funktion kann nicht verwendet werden, wenn die "Uhrzeit" nicht eingestellt ist.

Bildschirmschoner (zum Verhindern von Nachbildern)

In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden.

Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden.

1

Zur Anzeige des Einstellmenüs drücken.

2

Zur Wahl des Bildschirmschoners drücken.

Zur Wahl des Bildschirmschoner-Menüs drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Wahl der Umkehr-/Aufrollen-Funktion

3

Zur Wahl der Funktion drücken.

Zur Wahl der gewünschten Funktion drücken.

Weiße Bildlaufleiste Bildumkehr

Bildschirmschoner Funktion Weiße Bildlauffeiste Modus Intervall Startzeit 0:00 Stoppzeit 0:00 SP-Einstellung Hoch

Weiße Bildlaufleiste : Der weiße Balken wird von links nach rechts aufgerollt.

Bildumkehr : Ein negatives Bild wird wiedergegeben.

Wahl der Betriebsart

4

Zur Wahl der Betriebsart drücken.

Zur Wahl der einzelnen Betriebsarten drücken.

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 0:00 Stoppzeit 0:00 SP-Einstellung Mittel

Aus

Intervall : Wird aktiviert, wenn "Wiederholungszeit" und "Operating Time" eingestellt sind und diese Zeiten erreicht werden.

Zeiteingabe : Wird aktiviert, wenn die Startzeit und die Stoppzeit eingestellt sind und diese Zeiten erreicht werden.

Ein : Wird verwendet, wenn (ACTION) gedrückt wird.

Bei aktivierter Betriebsart erlischt das Menü und der Bildschirmschoner wird aktiviert.

Zum Löschen des Bildschirmschoners in aktiviertem Zustand die Taste ○ drücken.

Nach der Wahl von "Zeiteingabe" oder "Intervall" kann die entsprechende Zeiteingabe ausgeführt und die Betriebszeit eingestellt werden. (Die Zeit kann nicht eingestellt werden, wenn "Modus" auf "Ein" oder "Aus" eingestellt ist.)

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Zeizuweisung Startzeit 0:00 Stopzeit 0:00 SP-Einstellung Mittel

Bildschirmschoner Funktion Weße Bildaufleiste Modus interval Wiederholungszeit 0:00 Operating Time 0:00 SP-Einstellung Hoch

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Aus Startzeit 0:00 Stopzeit 0:00 SP-Einstellung Hock

Einstellung der Zeit für den Bildschirmschoner

5

Zur Wahl der Startzeit/Stoppzeit drücken. (Wenn "Zeiteingabe" gewählt ist). Zur Wahl von sWiederholungszeit/Operating Time Betriebszeit drücken. (Wenn "Intervall" gewählt ist).

Zum Aufrufen des Zeiteinstellungs-Menüs drücken.

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 0:00 Stopzeit 0:00 SP-Einstellung Mittel Bildschirmschoner Funktion Weiße Bildlaufleiste Modus intervall Wiederholungszeit 0:00 Operating Time 0:00 SP-Einstellung Hoch

6

Zur Wahl der Einstellung für Stunde und Minuten drücken. Zur Einstellung der Stunde und Minuten drücken.

▶ Taste: Vorwärts
◀ Taste: Rückwärts

Zum Speichern der Einstellung drücken.

Startzeit Startzeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00 Stopzeit Stopzeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00 Wiederholungszeit Wiederholungszeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00 Operating Time Operating Time 0:00 Stundeneinstellung 00 Minuteneinstellung 00

Hinweis:

Die Timer-Funktion kann nicht verwendet werden, wenn die "Uhrzeit" nicht eingestellt ist.

Einstellung der seitlichen Bildteile

In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden, da dies zu Nachbildern auf den seitlichen Bildteilen des Displays führen kann.

Zur Vermeidung solcher Nachbilder sollten die seitlichen Bildteile aufgehellt werden.

Seitliche Bildteile 4:3 Bildformat Nachbilder

1 Zur Anzeige des Bildschirmschoner-Menüs (Siehe die Schritte 1 und 2 auf Seite 30.)

2

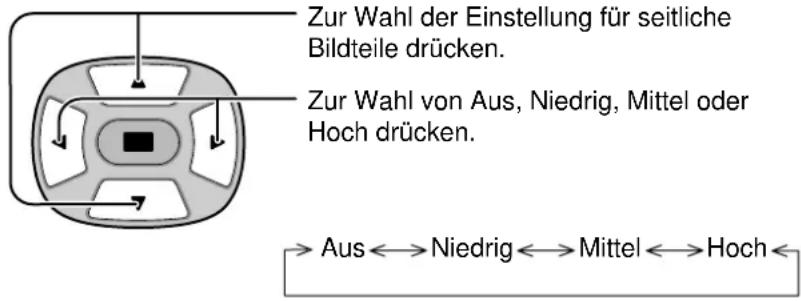

Zur Wahl der Einstellung für seitliche Bildteile drücken. Zur Wahl von Aus, Niedrig, Mittel oder Hoch drücken. Aus←→Niedrig←→Mittel←→Hoch←

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 0:00 Stoppzeit 0:00 SP-Einstellung Mittel

3

Zum Beenden des Bildschirmschoner-Menüs drücken.

Hinweis:

• Die Einstellung der seitlichen Bildteile auf Hoch-Betriebsart für eine längere Zeit kann zum Auftreten von Nachbildern führen.
• Die seitlichen Bildteile können abhängig von wiedergegebenen Bild blinken (abwechselnd schwarz/weiß). In solchen Fällen sollte die Kino-Betriebsart verwendet werden.

Einstellung der Eingangssignale

Wahl von Component/RGB IN Signalen

Das Eingangssignal des anzuschließenden Gerätes zur Installation des optionalen Terminal-Boards wählen.

(Siehe die Wartungsanleitung für das optionale Terminal-Board.)

Einstellung auf die Signale Component/RGB.

Y-, PB-, PR-Signale ⇔ "Component"

R-, G-, B-, HD-, HV-Signale = "RGB"

INPUT SURROUND VOL - + N R PICTURE SET UBOUND PICTURE POS. /SIZE ASPECT

1 SET UP Die Taste zur Anzeige des "Installation"-Menüs drücken.

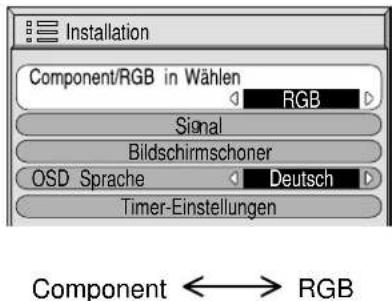

2 Diese Tasten zur Wahl von "Component/ RGB in Wählen" drücken. Diese Tasten zur Wahl der Betriebsart drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen Component ←→ RGB

R Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

3D Y/C-Filter für NTSC-AV-Bilder

"Signal" aus dem "Installation"-Menü während der AV(S Video)-Eingangssignal-Betriebsart wählen. (Das "Signal[AV]"-Menü wird angezeigt.)

Diese Tasten zur Wahl von "3D Y/C Filter (NTSC)" drücken. Diese Tasten für "Ein" oder "Aus" drücken.

R Diese Taste zum Beenden der Einstellungs- Betriebsart drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto 3:2 Pulldown Aus Panasonic Auto (4:3) 4:3

Hinweis:

Bei Aktivierung hat diese Einstellung nur auf NTSC-Eingangssignale einen Einfluß.

Farbsystem/Panasonic Auto

"Signal" aus dem "Installation"-Menü während der AV(S Video)-Eingangssignal-Betriebsart wählen. (Das "Signal[AV]"-Menü wird angezeigt.)

Diese Tasten zur Wahl von "Farbsystem" oder "Panasonic Auto" drücken.

Diese Tasten zur Wahl der einzelnen Funktionen drücken.

Wenn das Bild instabil wird:

Bei Einstellung des Bildes auf Automatik kann das Bild in einigen Fällen instabil werden, wenn Signale mit niedrigem Pegel oder Rauschen eingegeben werden. In diesem Fall sollte das Gerät auf das Format des Eingangssignals eingestellt werden.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

↓ Die □Daste (ACTION) drücken.

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto 3:2 Pulldown Aus Panasonic Auto (4:3) 4:3

Betriebsart	Funktion
Farbsystem	Das Farbsystem entsprechend auf das Eingangssignal einstellen. Bei Einstellung auf “Auto” wird das Farbsystem automatisch eingestellt.→ Auto ↔ PAL ↔ SECAM ↔ M·NTSC ↔ NTSC ←
Panasonic Auto (4:3)	Einstellung auf “4:3” zur Wiedergabe von 4:3-Bildern mit ungeändertem Format, wenn Panasonic Auto gewählt ist. Wenn die 4:3-Bilder im “Aspekt”-Format wiedergegeben werden sollen, sollte “Aspekt” eingestellt werden.

3:2 Pulldown

Bei aktivierter Funktion versucht das Gerät eine natürlichere Wiedergabe einer Signalquelle wie Kinofilme, die mit 24 Bildern pro Sekunde aufgenommen wurden.

Wenn das Bild nicht stabil ist, schalten Sie diese Einstellung aus.

Wählen Sie "Signal" aus dem "Installation"-Menü im AV(S Video)- oder Komponenten-Eingangssignal-Modus.(Das "Signal[AV]"-Menü wird angezeigt.)

Zur Wahl von 3:2-Pulldown drücken.

Diese Tasten für "Ein" oder "Aus" drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

↓ Die ▪Daste (ACTION) drücken.

Signal 3D Y/C Filter (NTSC) Farbsystem 3:2 Pulldown Panasonic Auto (4:3) Ein Auto Aus 4:3 [ AV ]

Hinweis:

Bei Aktivierung beeinflusst diese Einstellung den folgenden Signaleingang.

• NTSC-Signaleingang im "AV(S Video)"-Eingangssignal-Modus
• 525i (480i) während des Komponenten-Eingangssignal-Modus.

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Sync-Signal

"Signal" aus dem "Installation"-Menü während der RGB- oder PC-Eingangssignal-Betriebsart wählen.

Diese Tasten zum Einstellen drücken.

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Die Paste (ACTION) drücken.

Einstellung des RGB-Sync-Signals

Sicherstellen, daß der Eingang auf RGB eingestellt ist (diese Einstellung gilt nur für den RGB-Eingang).

H & V: Die H- und V-Sync-Signale werden vom HD/VD-Anschluß eingegeben.

G: Verwendet ein synchronisiertes Video G-Signal, das vom G-Anschluß eingegeben wird.

VIDEO: Kompatibel mit dem SCART-Stecker (Europa). Der gemischte Videosignaleingang von der Videoeingangsbuchse wird durch Trennen des Sync-Signals verwendet.

Einstellung des PC-Sync-Signals

Sicherstellen, daß der Eingang auf PC eingestellt ist (diese Einstellung gilt nur für den PC-Eingang).

H & V: Die H- und V-Sync-Signale werden vom HD/VD-Anschluß eingegeben.

G : Verwendet ein synchronisiertes Video G-Signal, das vom G-Anschluß eingegeben wird.

Sync-Signal H & V Sync-Signal G

H-Freq. (kHz)/V-Freq. (Hz)

Anzeige der horizontalen (H) und vertikalen (V) Frequenzen.

Diese Anzeige gilt nur für den RGB- und PC-Eingang.

Anzeigebereich:

Horizonta 15,6 - 110 kHz

Vertikal 48 - 120 Hz

H-Freq. 31.5 kHz

V-Freq. 60,0 Hz

Fehlersuche

Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen.

Störung		Prüfungen
Bild	Ton
		Elektrische GeräteAutomobile, MotorräderFluoreszenzröhren
Bildstörungen	Tonstörungen
		Lautstärkepegel(Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.)
Normales Bild	Kein Ton
		Nicht an einer Netzsteckdose angeschlossen. Netzschalter nicht eingeschaltet. Einstellung des Kontrasts, der Helligkeit bzw. des Lautstärkepegels (Kontrolle durch Drücken des Netzschalters oder des Ein/Ausschalttaste der Fernbedienung)
Kein Bild	Kein Ton
		Beim Signaleingang von einem unzulässigen Farbsystem, einer Fernsehnorm oder einer Frequenz wird nur die Eingangsbuchse angezeigt.
Kein Bild	Normaler Ton
		Farbregler in Minimalposition(Siehe Seite 26, 27)Farbsystem (Siehe Seite 34)
Keine Farbe	Normaler Ton

Plasmadisplay

Störung	Prüfungen
Gewisse Bildschirmteile leuchten nicht	Das Plasmadisplay ist mit hoher Präzision hergestellt. Es kann jedoch vorkommen, daß fehlende Bildpunkte oder helle Bildpunkte auftreten. Das ist nicht auf eine Störung zurückzuführen.
Auftretende Nachbilder	Standbilder sollte nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem Plasmadisplay führen kann. Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.Hinweis:Das von einem langfristigen Standbild erzeugte permanente Nachbild auf dem Plasmadisplay ist kein Betriebsfehler und als solcher nicht durch die Garantie gedeckt. Dieses Gerät ist nicht für die längerfristige Wiedergabe von Standbildern vorgesehen.
Ein Summen kann vom Display gehört werden.	Das Display ist mit einem Kühlventilator ausgestattet, der die bei normaler Verwendung entstehende Wärme ableitet. Das Summen wird durch die Drehung des Ventilators erzeugt und ist keine Fehlfunktion.

Anschlüsse

Anschluß an das optionale Terminal-Board

Durch die Installation des optionalen Terminal-Boards kann das Plasmadisplay Eingangssignals mit hoher Qualität wie AV(S Video), DVD und RGB wiedergeben. Im folgenden Abschnitt wird das Anschlußverfahren beschrieben, wenn das optionale RCA-Terminal-Board installiert ist.

Optionales RCA-Terminal-Board (TY-42TM4Z) R AUDIO L S VIDEO R AUDIO L VD HD Pw/Cw/R Pw/Cs/B Y/G COMPONENT/RGB INAV IN AV IN-Buchsen (siehe Seite 38, 40) COMPONENT/RGB IN- und Audio IN-Eingangsanschlüsse (siehe Seite 39, 40) Lautsprecher- Buchse (R) Lautsprecher- Buchse (L) AUDIO SERIALPC IN

Hinweis:

Nach der Installation des optionalen Terminal-Boards ändert sich das Einstellmenü des Plasmadisplays. (Die Eingangssignal-Kabel sollten an den entsprechenden Anschlüssen angeschlossen werden).

• Die mit der INPUT-Taste gewählten Eingangssignale können sich ändern.
• Die entsprechende Betriebsart, "Component" oder "RGB" und "Component/RGB in wählen" kann gewählt werden.
- Im Einstellmenü ändern sich die unter dem Punkt "Signal" wählbaren Einstellungen.

Anschlüsse an die AV-Eingangsbuchsen

Das Wiedergabegerät anschließen.

Beispiel: Beim Anschluss an einen S Videorecorder:

(S Videorecorder) Audio R OUT L Video OUT S Video OUT 2 RCA- Audiokabel Audioeingang an den L/R-Buchsen S VIDEOAUDIO Videoeingang an der S VIDEO- Buchse 4polige S VIDEO-Buchse Luminanz Masse Chrominanz Masse Luminanz Eingang Chrominanz Eingang Videosignalanschluss AV IN

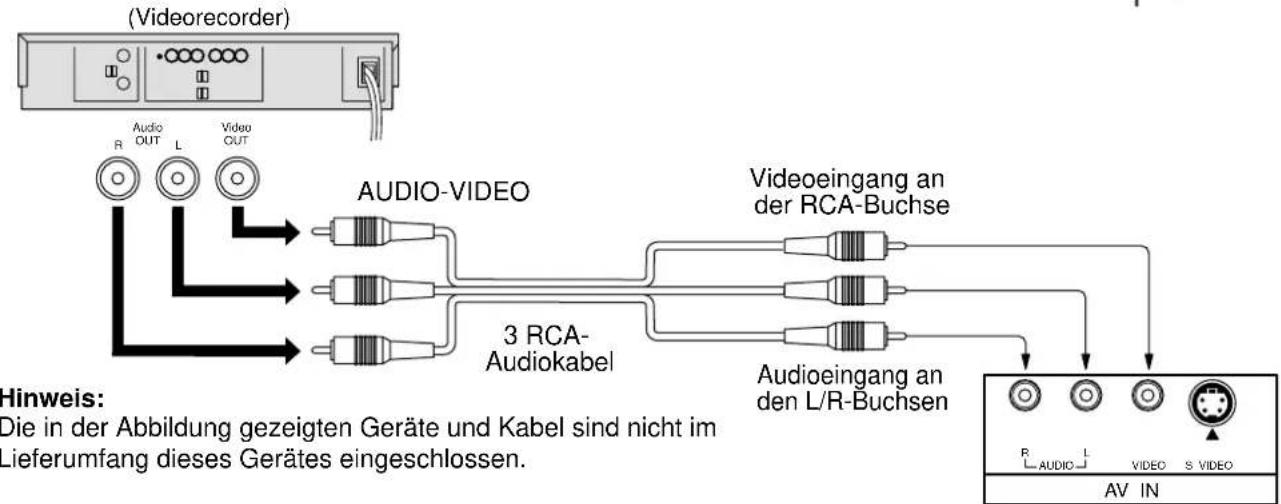

(Videorecorder) Audio-VIDEO 3 RCA- Audiokabel Videoeingang an der RCA-Buchse Audioeingang an den L/R-Buchsen Hinweis: Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen. AV IN

Beispiel: Anschluß von Kabeln mit 21-PIN-SCART-Stecker

(Videorecorder/DVD/Satellitenempf nger) AV2 Videoeingang an der RCA-Buchse Audioeingang an den L/R-Buchsen R AUDIO S VIDEOWIDEO AV IN

Hinweis:

(1) Zusätzliche Geräte, Kabel und Adapterstecker werden nicht mit diesem Gerät mitgeliefert.
(2) 21-PIN-Anschlüsse und 21-PIN-SCART-Stecker werden in Europa verwendet.

Anschlüsse an die COMPONENT/RGB-Eingangsbuchsen

Componentensignalanschluss (Y, PB, PR)

DVD-Spieler Y, PB, PR 3 RCA- Videokabel L AUDIO R 2 RCA- Audiokabel nweis: Ändern Sie die Einstellung "COMPONENT/RGB IN" im Menü "Installation" auf "Component". (Siehe Seite 33) Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen. COMPONENT/RGB IN

Hinweis:

(1) Ändern Sie die Einstellung "COMPONENT/RGB IN" im Menü "Installation" auf "Component". (Siehe Seite 33)

(2) Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.

R AUDIO L VD HD Pn/Cu/R Pb/Cu/B Y/G COMPONENT/RGB IN

RGB-Signalanschluss (R, G, B, HD, VD)

Hinweis:

(1) Ändern Sie die Einstellung "COMPONENT/RGB IN" im Menü "Installation" auf "RGB". (Siehe Seite 33)

(2) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.

Anschlüsse von VCR und DVD(SetTopBox) im RGB-Betrieb mit Scart

(DVD) (VCR) TV out AV2 AV1 R AUDIO L VIDEO S VIDEO R AUDIO L VD HO P+P+R P+P+B YG AV IN COMPONENT/RGB IN

Hinweis:

(1) VCR ausgeschaltet: Die Wiedergabe des DVD-Players erfolgt im RGB-Betrieb. Das Plasmagerät muss auf den RGB-Anschluss eingestellt werden.
(2) VCR eingeschaltet: Das Plasmagerät muss auf den Component-Anschluss eingestellt werden.

Anschlüsse an die Empfänger-Eingangsbuchse

Die TUNER-Eingangsbuchse ist für die Verwendung von zukünftigen, externen, kompatiblen Geräten vorgesehen.

Hinweis:

Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.

Technische Daten

		TH-42PHW5 TH-50PHW5
Netzspannung		220 – 240 V, 50/60 Hz
NennaufnahmeNormalbetriebBetriebsbereitschaftAusgeschalteter Zustand	375 W 495 W3,0 W 3,0 W1,7 W 1,7 W
Plasmadisplay	Wechselstromsteuerung Wechselstromsteuerung42", Seitenverhältnis 16:9	50", Seitenverhältnis 16:9
Kontrast		3000:1
Bildschirmgröße	920 mm (B) · 518 mm (H) · 1.056 mm (Diagonale)Anzahl Pixel Anzahl Pixel786.432 (1.024 (B) · 768 (H)) / [3.072 · 768 Pixel]	1.106 mm (B) · 622 mm (H) · 1.269 mm (Diagonale)1.049.088 (1.366 (B) · 768 (H)) / [4.098 · 768 Pixel]
BetriebsbedingungenTemperaturFeuchtigkeit		0 °C - 40 °C20 % - 80 %
Nutzbare Signale
Farbsystem		NTSC, PAL, PAL60, SECAM ,Modifizierte NTSC-Signale
Abtastformat		525i (480i), 625i (575i), 525p (480p), 625p (575p), 750p (720p), 1.125/60i, 50i, 24p, 24sF (1.080/60i, 50i, 24p, 24sF) ...... SMPTE 274M
PC-signals		XGA DisplayVGA, SVGA, XGASXGA, UXGA (komprimiert)Horizontalabtastfrequenz 15,6 - 110 kHzVertikale Abtastfrequenz 48 - 120 Hz
Anschlussbuchsen
PC	HIGH-DENSITY D-SUB 15PIN	R,G,B/0,7 Vss (75-Ohm)HD, VD/1,0 -5,0 Vss (hohe Impedanz)0,5 Vrms (hohe Impedanz)
	AUDIO IN (M3-Buchsen)
SERIAL	EXTERNER STEUERUNGSANSCHLUSS (D-SUB 9PIN)	Kompatibel mit RS-232C
SPEAKERS (6 Ω)	16W [8 W + 8 W] (10 % THD) 16WNur für TY-SP42P5W-H	[8 W + 8 W] (10 % THD)Nur für TY-SP50P5W-H
Mitgeliefertes Zubehör
Fernbedienung		EUR646525
Batterien		2 · R6
Halteband		TMME187 · 2
Ferritkern		J0KF00000018 · 1, J0KG00000054 · 2
Sonderzubehör
	Lautsprecher	TY-SP42P5W-H TY-SP50P	5W-H
	Sockel	TY-ST10-H
	Wandständer	TY-ST42PW1
	Mobiler Ständer	TY-ST42PF3
	Wandhalterung (vertical)	TY-WK42PV1
	Wandhalterung (schräg)	TY-WK42PR1
	Deckeneinheit	TY-CE42PS1
	RCA-Terminal-Board	TY-42TM4Z
	Empfänger	TU-PT600E
	TUNER-Terminal-Board	TY-42TM5H
	Auschluss Kable	TY-SCP15C03
Abmessungen (B·H·T)		1.020mm · 610 mm · 89 mm	1.210mm · 724 mm · 98 mm
Masse (Gewicht)		ca. 29,5 kg netto (nur Hauptgerät) ca. 33,7 kg (mit Lautsprecher) ca.	ca. 42,5 kg netto (nur Hauptgerät) 47,1 kg (mit Lautsprecher)

Hinweis:

(1) Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind nur Richtwerte angegeben.
(2) Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55022, EN61000-3-2, EN61000-3-3, EN61000-6-2.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennumer
