Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

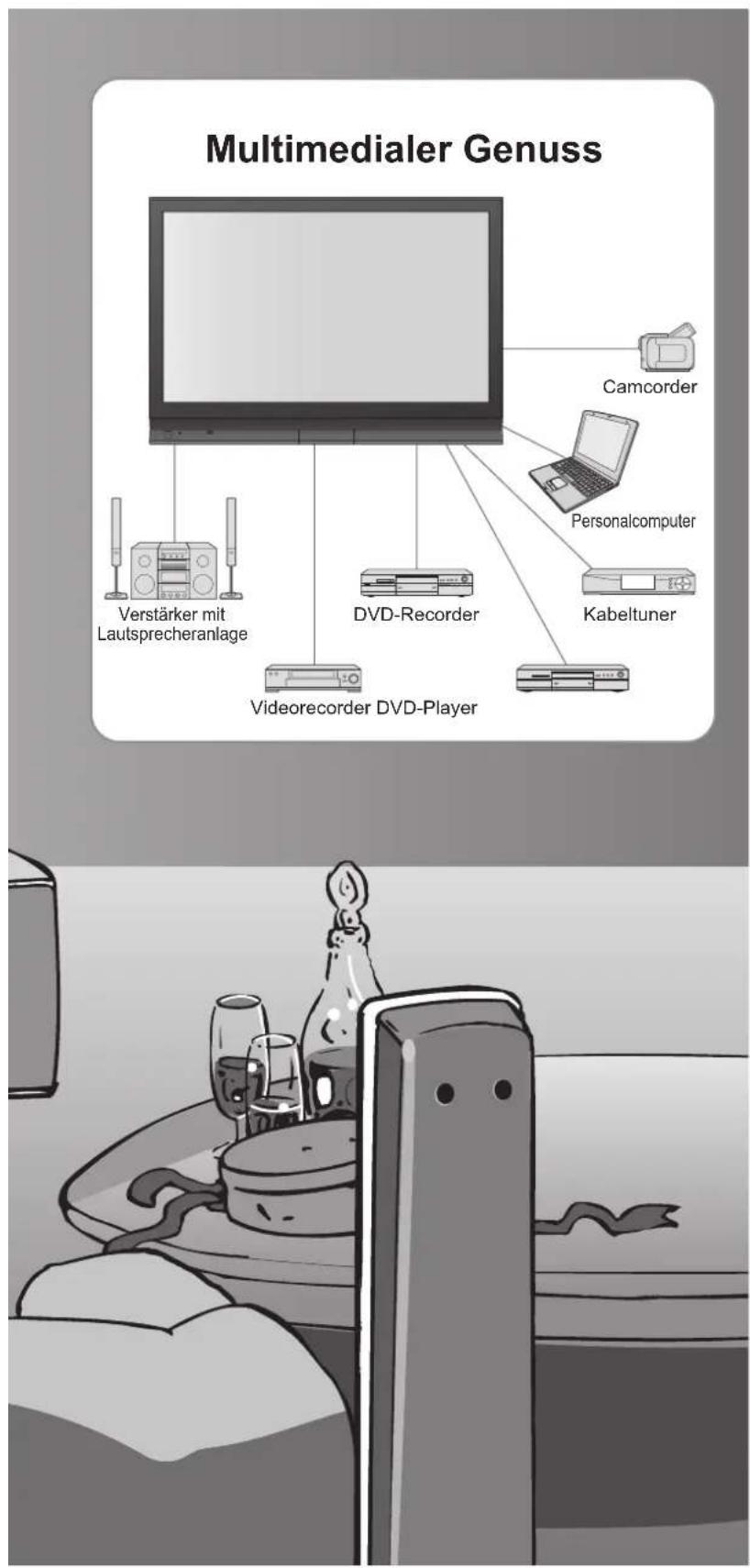

Multimedialer Genuss Camcorder Personalcomputer Verstärker mit Lautsprecheranlage DVD-Recorder Kabeltuner Videorecorder DVD-Player

Inhalt

Bitte unbedingt lesen

● Sicherheitsmaßnahmen …… 4 (Warnung / Vorsicht)
Hinweise 5
Pfl ege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6
●Installation des Sockels …… 7
●Anordnung der Bedienelemente · 9
●Grundlegende Anschlüsse · 10

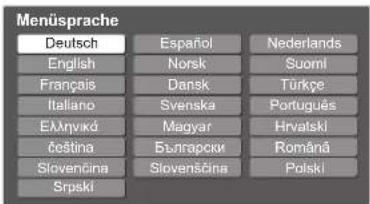

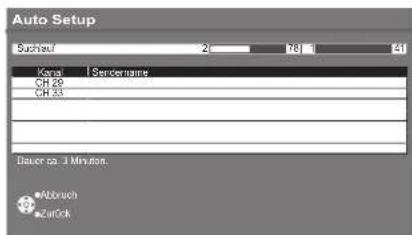

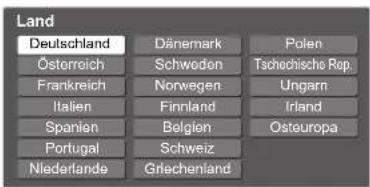

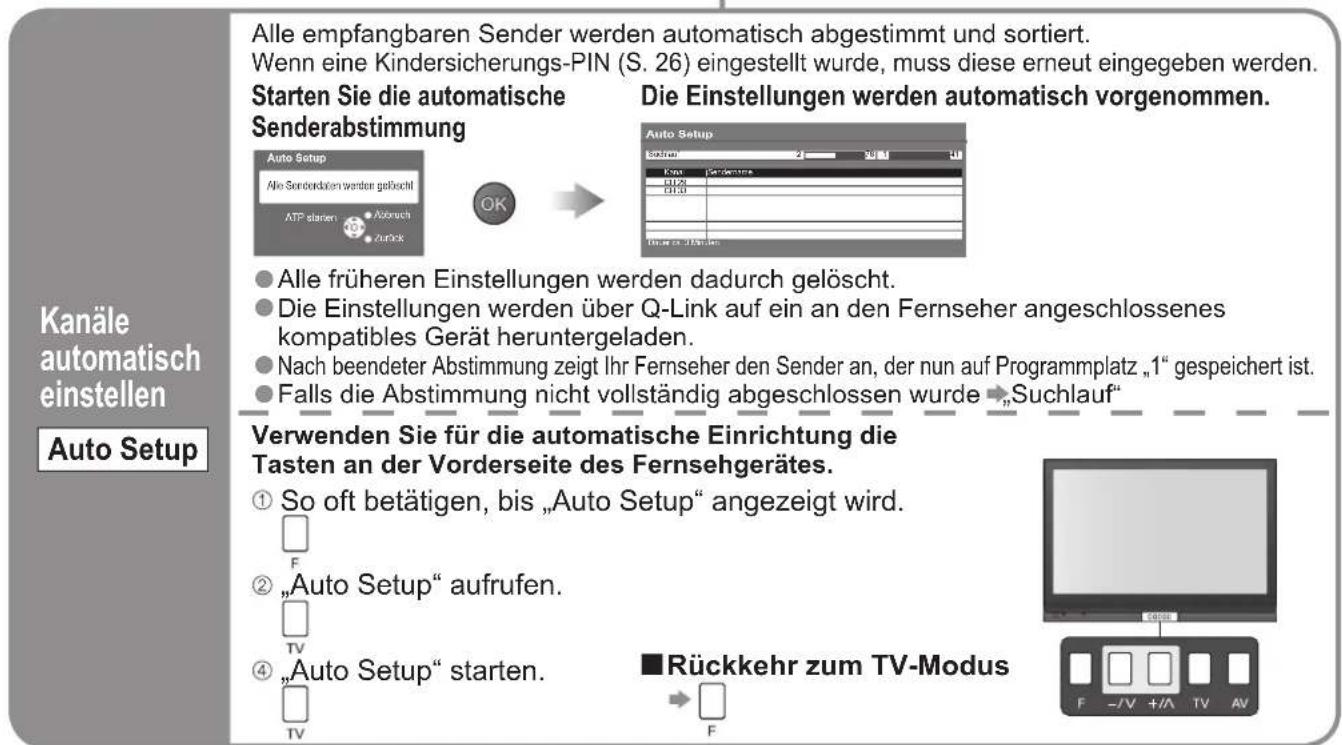

●Automatische Einrichtung·12

Einsatz des Fernsehers Grundlegende Funktionen

Betrachten von Fernsehprogrammen ……14

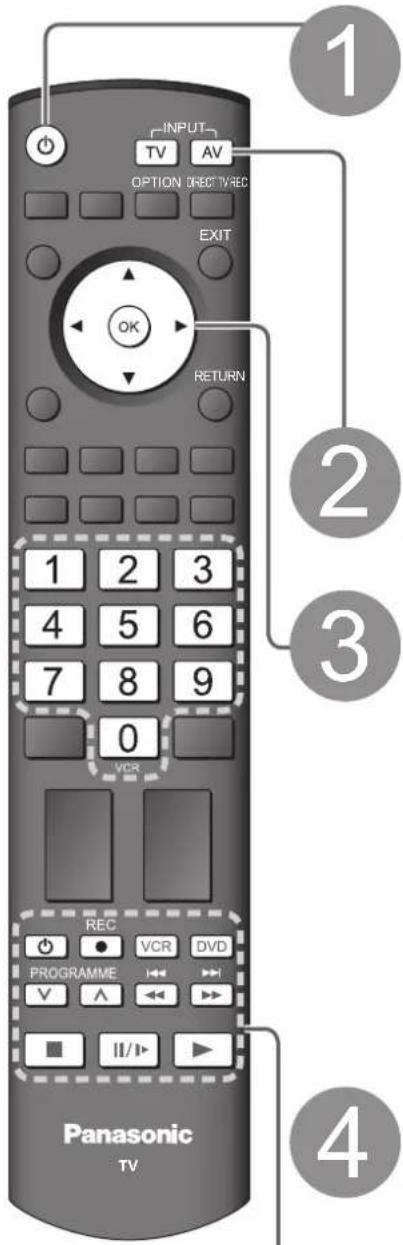

Betrachten von Videos und DVDs 16

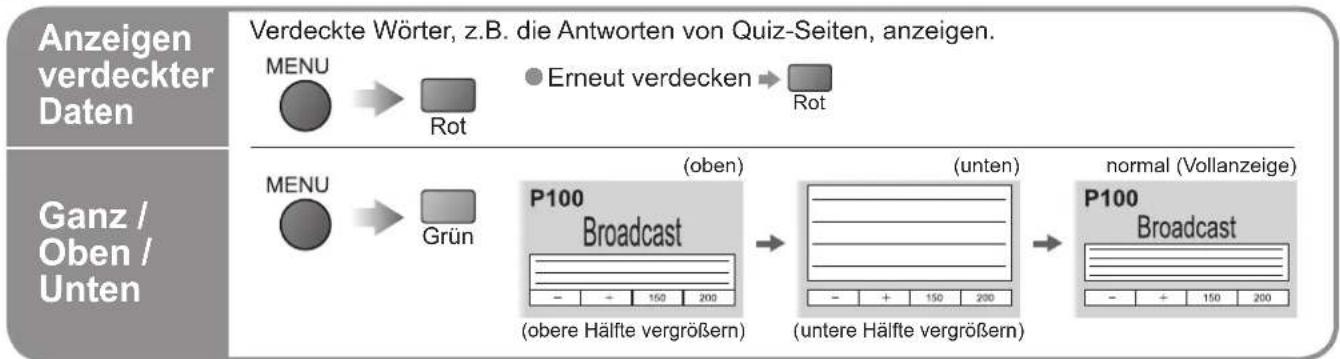

Betrachten von Videotext 18

Weiterführende Funktionen

Gebrauch der Menüfunktionen ……20 (Bild, Klangqualität usw.)
- Ändern und Einstellen von Kanälen……24
● Sperren von Programmplätzen Kindersicherung 26
Wiederherstellen des Auslieferungszustands · 27
Eingangsbezeichnung 28
● Anzeigen von PC-Bildern auf dem Fernsehschirm……29
Q-Link-Funktionen 30
HDMI-Funktionen 31 (HDMI-Buchse / VIERA Link)
Zusatzgeräte 34

Häufi g gestellte Fragen usw.

Technische Informationen 36
Häufi g gestellte Fragen 39
Lizenzinformationen 41
Technische Daten 42

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
  Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
• Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (Dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
  Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
  Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird!

220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befin den sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern.
Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

- Lassen Sie keine metallischen oder entzündlichen Gegenstände durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

- Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden

- Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. - Verwendung separat erhältlicher Ständer / Montagehalterungen (S. 6).

Hinweise

Vorsicht

■ Vor dem Reinigen des Gerätes den Netzstecker abziehen

(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)

■Vor einem längeren Nichtgebrauch des Fernsehers den Netzstecker abziehen

- Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

■ Nur aufrecht transportieren

- Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

10 10 10 7 (cm)

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u.U. ein Nachbild auf dem Plasmabildschirm zurück („Einbrennen“) Da es sich bei diesem Phänomen nicht um eine Funktionsstörung handelt, erstreckt sich die Garantieleistung des Herstellers nicht darauf.

Typische Standbilder

• Kanalnummer und sonstige Logos
• Standbild mit einem Bildseitenverhältnis von 4:3
• Videospiel
  • Computerbild

Um Einbrennen zu verhindern, wird der Kontrast automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein Bedienungsvorgang ausgeführt wird. (S. 39)

■ Bereitschafts-Umschaltautomatik

- Wenn dem Gerät innerhalb von 30 Minuten kein Signal zugeleitet wird und kein Bedienungsvorgang im Fernsehmodus stattfindet, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

■ Folgende Geräte vom Fernseher fernhalten

- Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen). - Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche.

Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer Lösung aus 1 Teil neutralem Haushalts-Reinigungsmittel und 100 Teilen Wasser, und wischen Sie die Bildschirmoberfläche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pflege: Reiben Sie Schmutzflecken mit einem weichen, trockenen Tuch von den Außenflächen ab.

Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
  Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

□Fernbedienung

EUR7737Z60

□Bedienungsanleitung

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

□Batterien für die Fernbedienung (2)

R6 (UM3)

□Pan-Europäische Garantie

□Klemmeinrichtung (2)

□Netzkabel

□Sockel (ST-42D2-WG / ST-50D2-WG)

TBL0E0009 (TH-37PV71FA, TH-42PV71FA)
TBL0E0008 (TH-50PV71FA)

Hinweise zur Aufstellung → S. 7 und S. 8

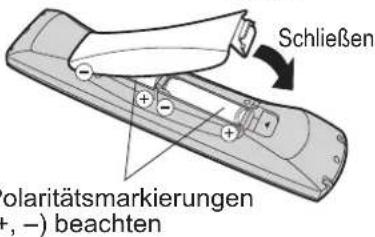

Einlegen der Batterien in die Fernbedienung

1

Öffnen Haken

2

Schließen +,-) bolaritätsmarkierungen (+,-) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
  Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine aufl adbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
• Batterien dürfen weder verbrannt noch zerlegt werden.

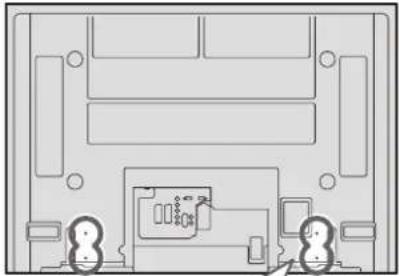

Gebrauch der Kabelklemmen

Rückseite des Fernsehers

Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
Sichern Sie Kabel bei Bedarf mit den Klemmen.
- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.
Sichern der Kabel bei Verwendung des Sockels (Standardzubehör)
„Befestigen der Kabelbänder zum Sichern der Kabel“ (S. 8)

1. Befestigen Sie die Kabelschelle.


Kabelschelle: Loch Kabelschelle in ein Loch einführen

Entfernen vom Fernseher:

① Arretierungen ② ① Arretierungen auf beiden Seiten eingedrückt halten

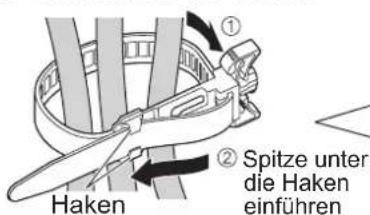

1. Bündeln Sie die Kabel.


Haken ① ② Spitze unter die Haken einführen

Lösen:

② Knopf ① Knopf eingedrückt halten

Sonderzubehör

Sockel

• TY-ST42D1-WG
TY-ST42D1-WK
• TY-ST42D2-WK
(TH-37PV71FA, TH-42PV71FA)
• TY-ST50D1-WG
• TY-ST50D1-WK
● TY-ST50D2-WK (TH-50PV71FA)

Plasmadisplay-Ständer Wandhalterung

● TY-S37PX70WK (TH-37PV71FA)

● TY-S42PX70WK (TH-42PV71FA)

● TY-S50PX70WK (TH-50PV71FA)

(vertical)

• TY-WK42PV3W

(schräg)

• TY-WK42PR2W
• TY-WK42PR3W

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der
  Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte lesen Sie die den bzw. dem Sockel beiliegende Anleitung aufmerksam durch, und achten Sie unbedingt darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

Installation des Sockels

Warnung

Den Sockel nicht zerlegen oder modifi zieren.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Vorsicht

Verwenden Sie den Sockel nicht mit irgendwelchen anderen Fernsehern oder Displays.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

- Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

- Falls beim Zusammenbau nicht sorgfältig darauf geachtet wird, die Schrauben fest anzuziehen, reicht die Tragfähigkeit des Sockels nicht für das Gewicht des Fernsehers aus, so dass dieser umfallen und dabei beschädigt werden oder Verletzungen verursachen kann.

Verwenden Sie die mitgelieferten Sturzverhinderungshalterungen, um den Fernseher zu sichern.

- Falls der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der Fernseher daran befestigt ist, kann der Fernseher umstürzen und Verletzungen verursachen.

Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.

- Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen.

Hinweise

● Pfl ege und Instandhaltung

Reiben Sie die Oberflächen mit einem weichen, trockenen Tuch ab. Bei starker Verschmutzung des Sockels reinigen Sie diesen mit einem Tuch, das mit Wasser angefeuchtet ist, in dem eine kleine Menge eines neutralen Haushaltsreinigers aufgelöst wurde, und reiben Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann. (Bei Verwendung von vorbehandelten Reinigungstücherm muß die Anwendungsanleitung des Tuchs genau beachtet werden.) • Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen. Erlauben Sie nicht langen Kontakt mit Gummi, Vinylprodukten o.ä. (Dadurch wird Materialalterung verursacht.)

Befestigen des Sockels

Ⓐ Schraube (4)

M5 × 16

B Schraube (4)

M5 × 30

Stange (2) Platte

D

⑤ Kabelband (2)

■Zusammenbau des Sockels

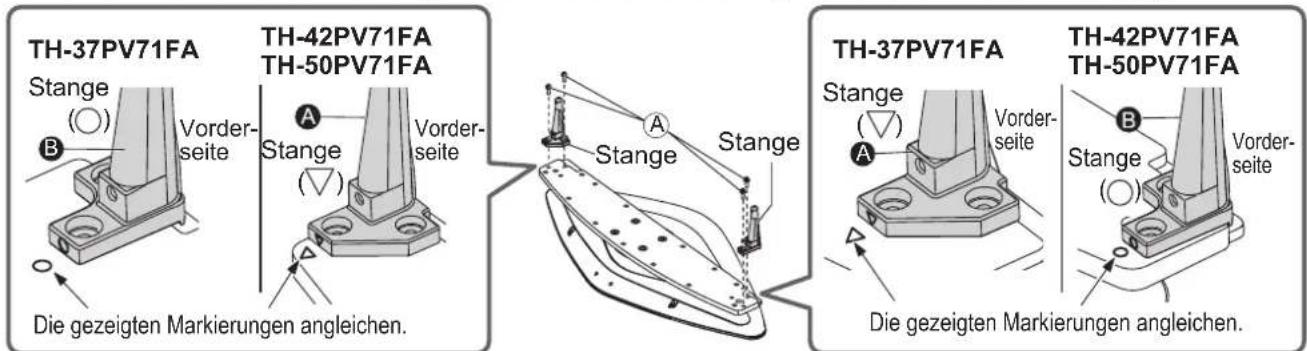

Verwenden Sie die vier Schrauben Aum die linke und rechte Stange sicher an der Platte zu befestigen.

TH-37PV71FA STange B Vorder- seite TH-42PV71FA TH-50PV71FA A Stange (▽) Vorder- seite Die gezeigten Markierungen angleichen. TH-37PV71FA STange A Stange Stange TH-42PV71FA TH-50PV71FA B Stange (○) Vorder- seite Die gezeigten Markierungen angleichen.

• Falls die Schrauben gewaltsam mit einer falschen Ausrichtung eingeschraubt werden, führt dies zu einem Ausreißen der Gewinde.

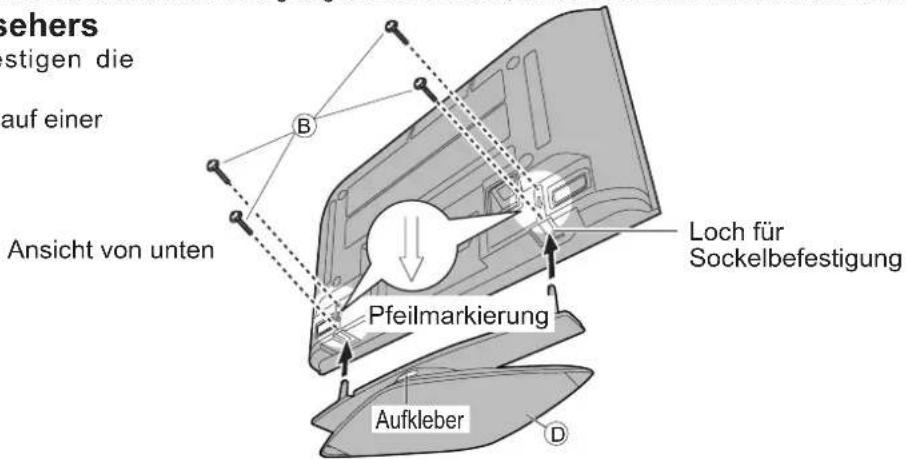

■ Befestigen des Fernsehers

Verwenden Sie zum Befestigen die Schrauben Ⓑ

● Führen Sie diese Arbeiten auf einer ebenen Fläche aus.

sehers stigen die auf einer Ansicht von unten B Loch für Sockelbefestigung Pfeilmarkierung Aufkleber D

Installation des Sockels

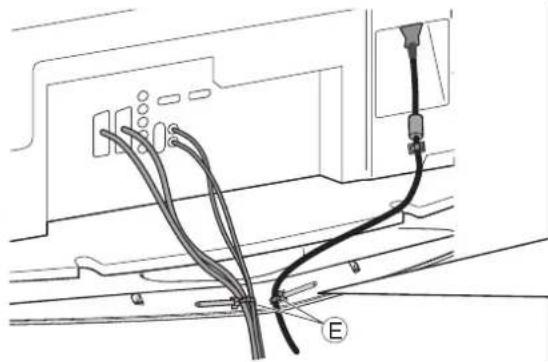

■Befestigen der Kabelbänder zum Sichern der Kabel

Die Zapfen der zwei Bänder ® in den Sockel einsetzen.

Festziehen: Lösen: ① Den Knopf gedrückt halten

Sichern des Gerätes gegen Sturz

Bei einem Erdbeben usw. besteht die Gefahr, dass der Fernseher umstürzt.

Es wird empfohlen, geeignete Maßnahmen zu treffen, um ein Umstürzen des Fernsehers bei Auftreten eines derartigen Ereignisses zu verhindern.

Die Informationen in diesem Abschnitt sind dazu vorgesehen, das Risiko von Verletzungen zu reduzieren, die durch ein Umstürzen des Fernsehers während eines Erdbebens usw. verursacht werden können. Bitte beachten Sie jedoch, dass keine derartige Maßnahme einen vollständigen Schutz vor Verletzungen bei allen Erdbeben gewährleisten kann.
- Bei den in diesem Abschnitt angegebenen Vorsichtsmaßnahmen handelt es sich daher lediglich um Empfehlungen, die für eine sichere Aufstellung Ihres Fernsehers sorgen, wenn Sie in einem Gebiet leben, in dem Erdbeben auftreten können.

① Kabelband (2) Schraube (2)

Grösse 4 × 12 mm

③ Holzschraube (2) Klammer (2)

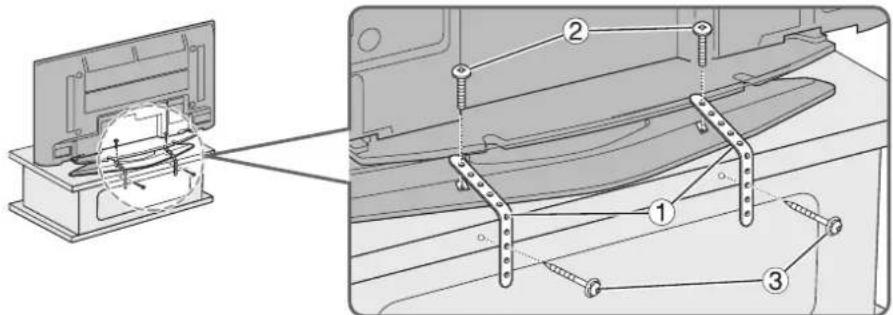

■Sicherung an der Basis.

Befestigen Sie den Sockel mit den Befestigungsbändern an der Unterlage.

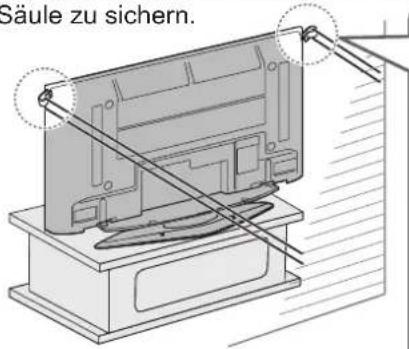

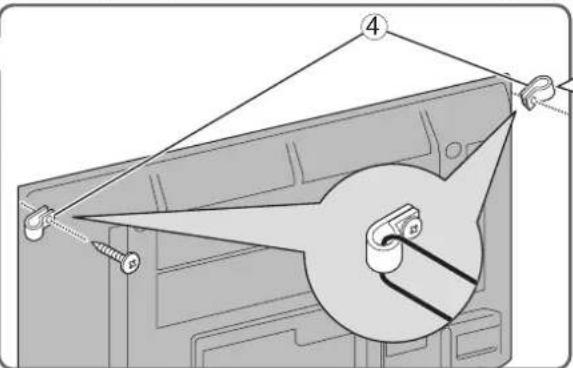

■Sicherung an einer Wand.

Verwenden Sie einen handelsüblichen starken Draht oder eine Kette, um den Fernseher an einer Wand oder Säule zu sichern.

Säule zu sichern.

Entfernen Sie die Schrauben an beiden oberen Ecken an der Rückseite des Fernsehers, und befestigen Sie die Klammern ④mit den abgenommenen Schrauben am Fernseher.

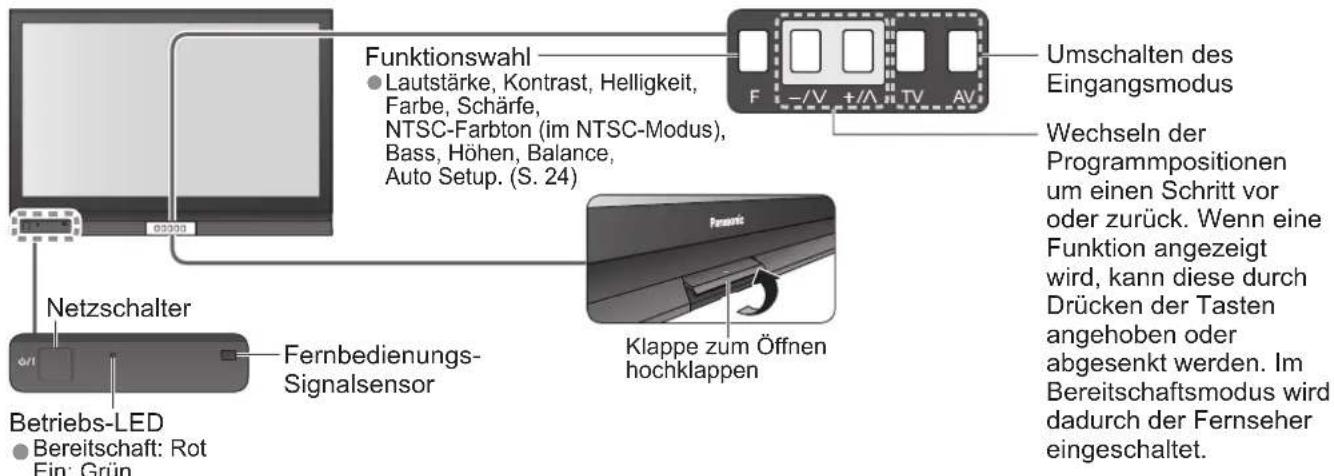

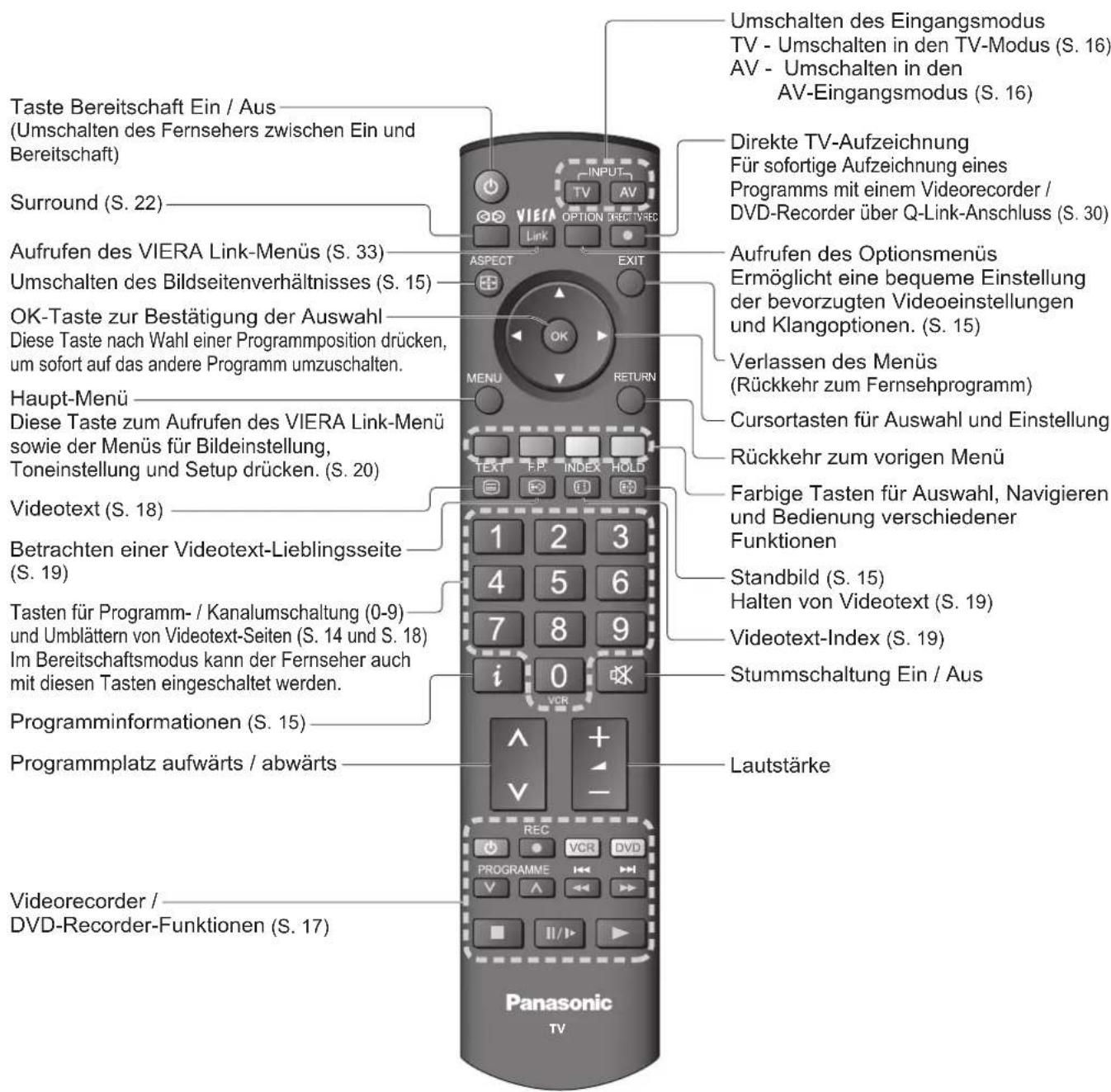

Anordnung der Bedienelemente

Funktionswahl • Lautstärke, Kontrast, Helligkeit, Farbe, Schärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Auto Setup. (S. 24) Umschalten des Eingangsmodus Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet. Netzschalter Fernbedienungs- Signalsensor Betriebs-LED • Bereitschaft: Rot Ein: Grün

Taste Bereitschaft Ein / Aus (Umschalten des Fernsehers zwischen Ein und Bereitschaft) Surround (S. 22) Aufrufen des VIERA Link-Menüs (S. 33) Umschalten des Bildseitenverhältnisses (S. 15) OK-Taste zur Bestätigung der Auswahl Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten. Haupt-Menü Diese Taste zum Aufrufen des VIERA Link-Menü sowie der Menüs für Bildeinstellung, Toneinstellung und Setup drücken. (S. 20) Videotext (S. 18) Betrachten einer Videotext-Lieblingsseite (S. 19) Tasten für Programm- / Kanalumschaltung (0-9) und Umblättern von Videotext-Seiten (S. 14 und S. 18) Im Bereitschaftsmodus kann der Fernseher auch mit diesen Tasten eingeschaltet werden. Programminformationen (S. 15) Programmplatz aufwärts / abwärts Videorecorder / DVD-Recorder-Funktionen (S. 17) INPUT TV AV LINK ASPECT EXIT RETURN MENU F.P. INDEX HOLD 1 2 3 4 5 6 7 8 9 i 0 VER REC VCR DVD PROGRAMME V II/IV Panasonic TV Umschalten des Eingangsmodus TV - Umschalten in den TV-Modus (S. 16) AV - Umschalten in den AV-Eingangsmodus (S. 16) Direkte TV-Aufzeichnung Für sofortige Aufzeichnung eines Programms mit einem Videorecorder / DVD-Recorder über Q-Link-Anschluss (S. 30) Aufrufen des Optionsmenüs Ermöglicht eine bequeme Einstellung der bevorzugten Videoeinstellungen und Klangoptionen. (S. 15) Verlassen des Menüs (Rückkehr zum Fernsehprogramm) Cursortasten für Auswahl und Einstellung Rückkehr zum vorigen Menü Farbige Tasten für Auswahl, Navigieren und Bedienung verschiedener Funktionen Standbild (S. 15) Halten von Videotext (S. 19) Videotext-Index (S. 19) Stummschaltung Ein / Aus Lautstärke

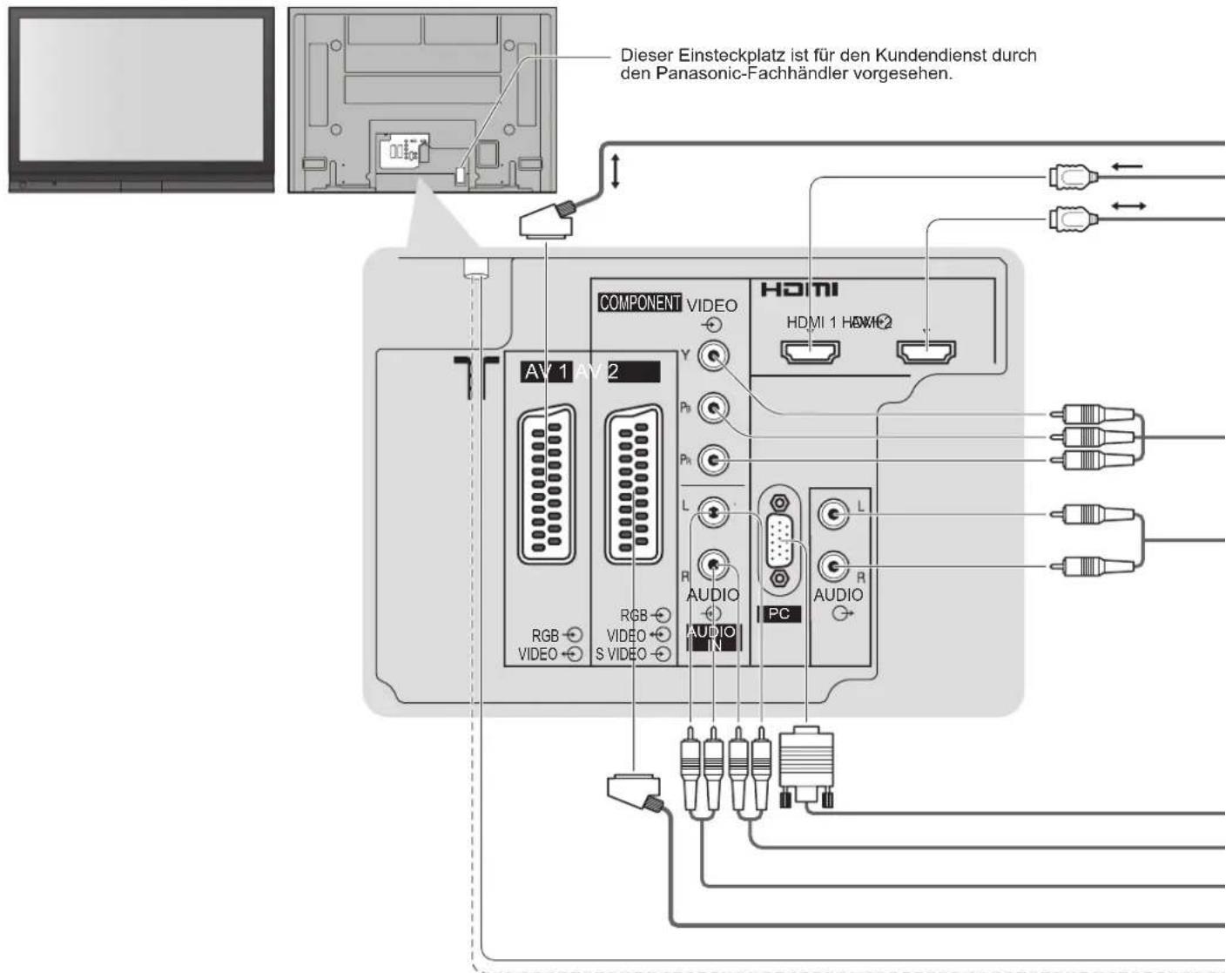

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

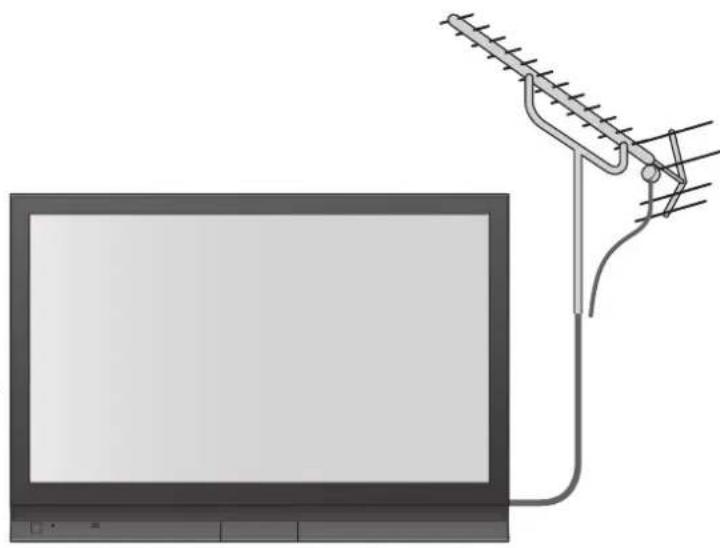

Beispiel 1 Anschließen der Antenne

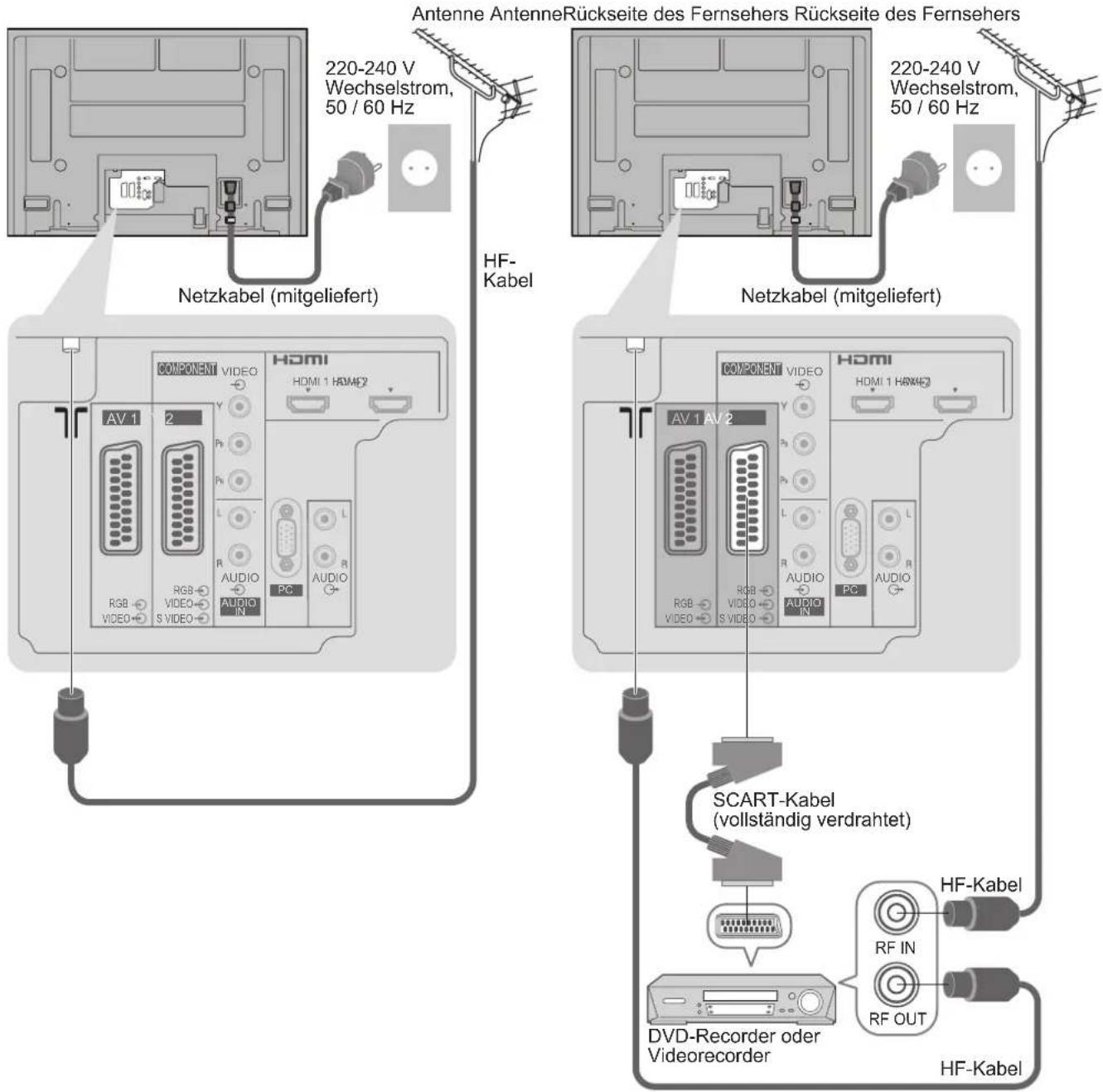

Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders

Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder

Antenne AntenneRückseite des Fernsehers Rückseite des Fernsehers 220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) HF- Kabel 220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) COMPONENT VIDEO AV 1 2 HDMI HDMI 1 HDMI RGB VIDEO S VIDEO AUDIO PC AUDIO HDMI HDMI 1 HDMI AV 1 AV 2 RGB VIDEO S VIDEO HDMI HDMI 1 HDMI L R AUDIO A AUDIO PC AUDIO SCART-Kabel (vollständig verdrahtet) DVD-Recorder oder Videorecorder RF IN RF OUT HF-Kabel

Hinweise

- Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 30).

Beispiel 3

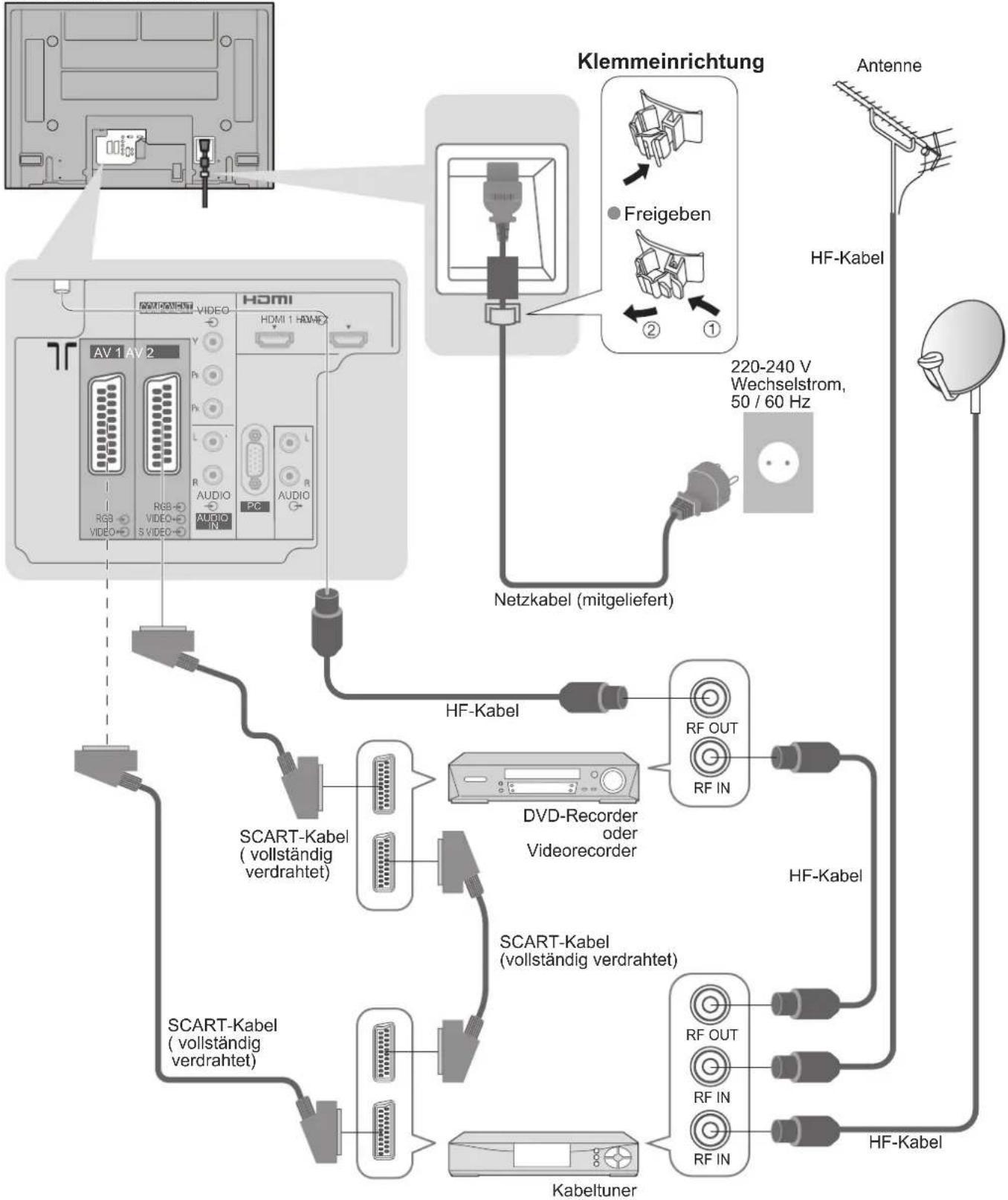

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Rückseite des Fernsehers

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#fcc,stroke:#333
    style G fill:#fcc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#fcc,stroke:#333
    style J fill:#fcc,stroke:#333
    style K fill:#fcc,stroke:#333
    style L fill:#fcc,stroke:#333
    style M fill:#fcc,stroke:#333
    style N fill:#fcc,stroke:#333
    style O fill:#fcc,stroke:#333
    style P fill:#fcc,stroke:#333
    style Q fill:#fcc,stroke:#333
    style R fill:#fcc,stroke:#333
    style S fill:#fcc,stroke:#333
    style T fill:#fcc,stroke:#333
    style U fill:#fcc,stroke:#333
    style V fill:#fcc,stroke:#333
    style W fill:#fcc,stroke:#333
    style X fill:#fcc,stroke:#333
    style Y fill:#fcc,stroke:#333
    style Z fill:#fcc,stroke:#333
    style AA fill:#fcc,stroke:#333
    style AB fill:#fcc,stroke:#333
    style AC fill:#fcc,stroke:#333
    style AD fill:#fcc,stroke:#333
    style AE fill:#fcc,stroke:#333
    style AF fill:#fcc,stroke:#333
    style AG fill:#fcc,stroke:#333
    style AH fill:#fcc,stroke:#333
    style AI fill:#fcc,stroke:#333
    style AJ fill:#fcc,stroke:#333
    style AK fill:#fcc,stroke:#333
    style AL fill:#fcc,stroke:#333
    style AM fill:#fcc,stroke:#333
    style AN fill:#fcc,stroke:#333
    style AO fill:#fcc,stroke:#333
    style AP fill:#fcc,stroke:#333
    style AQ fill:#fcc,stroke:#333
    style AR fill:#fcc,stroke:#333
    style AS fill:#fcc,stroke:#333
    style AT fill:#fcc,stroke:#333

</details>

<h1 id="automatische-einrichtung">Automatische Einrichtung</h1>

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

![](images/2a4a64218ce68867590ead33e1d7cd76cfc08e3eb5d2cdf22925f691f557b666.jpg)

<details>
<summary>flowchart</summary>

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden.(Betriebs-LED: Ein)

Wählen Sie die Sprache.

Menüsprache Deutsch Español Nederlands English Norsk Suornl Français Dansk Türkçe Italiano Svenska Português Eλληνικό Magyar Hrvalski češina Български Románá Slovenčina Slovensčina Polski Srpski

① Auswahl ② Speichern OK

Wählen Sie Ihr Land aus.

Land Deutschland Dänemark Polen Österreich Schwoden Tschechische Rep. Frankreich Norwegen Ungarn Italien Finnland Irland Spanien Belgien Östeuropa Portugal Schweiz Niederlande Griechenland

Auswahl

Starten Sie die automatische Einrichtung.

Auto Setup Sachival 2 78 41 Kerai | Serialname CH 29 CH 33 Dauer co. 3 Minuten. Abbruch acurich

Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert. Die Reihenfolge, in der die Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

PROGRAMMDATEN TRANSFER BITTE WARTEN Programm : 63 Fernbedienung inaktiv

- Wenn ein mit Q-Link oder einer ähnlichen Technologie (S. 30) kompatibles Aufnahmegerät angeschlossen ist, werden die Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen.

Wählen Sie die gewünschte Bildeinstellung.

OK ① Auswahl ② Einstellen

- Diese Einstellung kann auch im Menü „Bildeinstellung“ geändert werden. (S. 22)

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

- Ändern von Kanälen - Ändern und Einstellen von Kanälen (S. 24)

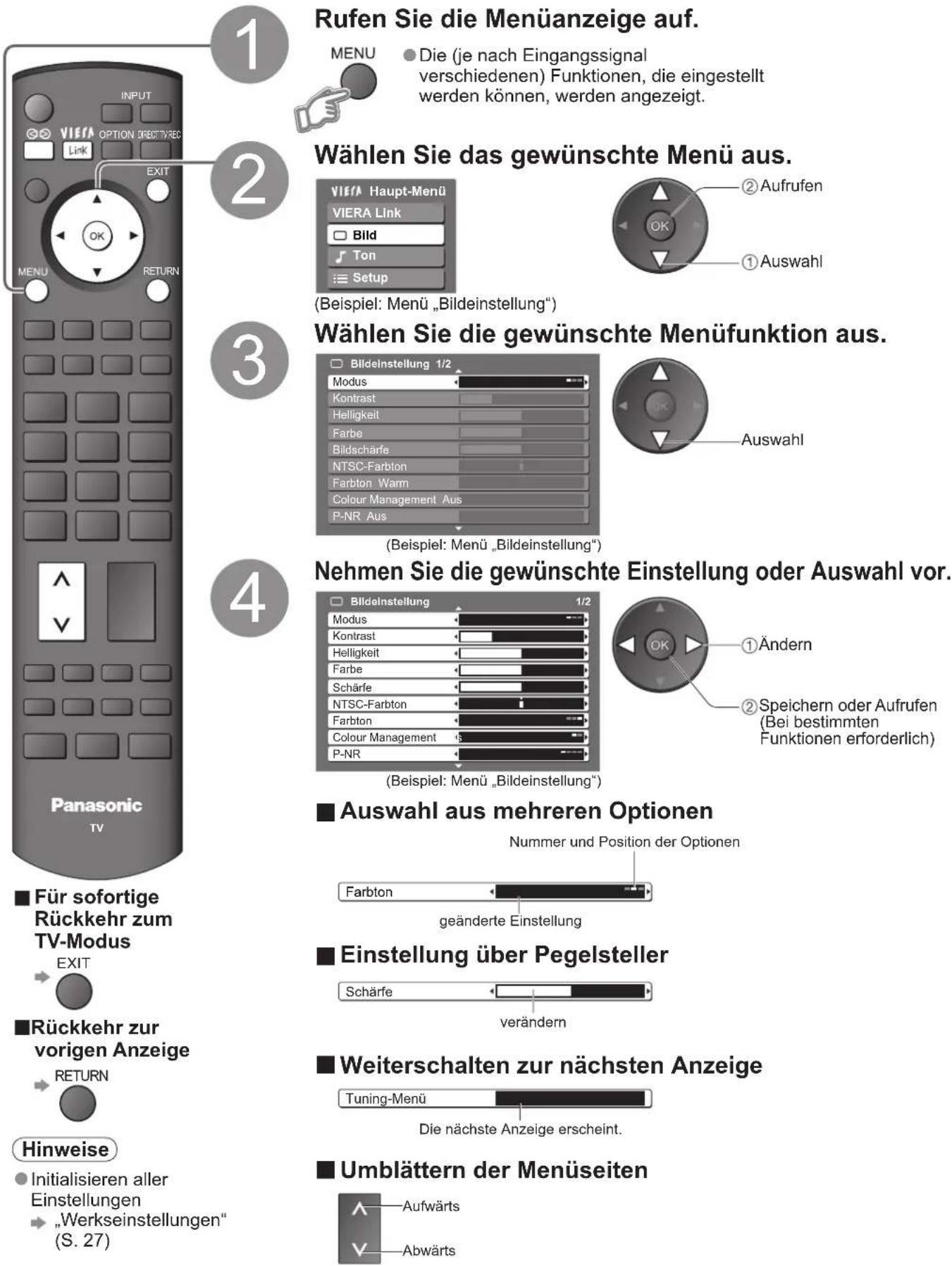

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

■ Gebrauch der Fernbedienung

MENU

Aufrufen des Hauptmenüs

Bewegen des Cursors / Wahl eines Menüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

RETURN

Rückkehr auf das vorige Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

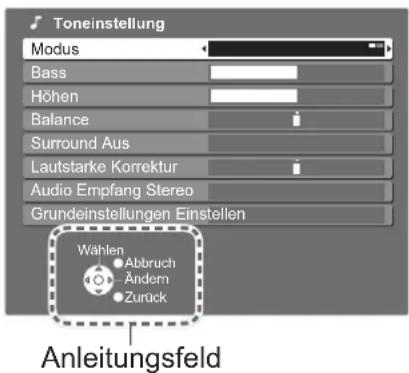

Bildschirm-Hilfe

(beispiel: Toneinstellung)

Toneinstellung Modus Bass Höhen Balance Surround Aus Lautstarke Korrektur Audio Empfang Stereo Grundeinstellungen Einstellen Wahlen Abbruch Ändern Zurück Anleitungsfeld

Hinweise

• Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 24).
• Bei Versagen des Herunterladens → „Daten herunterladen“ (S. 23).
• Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Betrachten von Fernsehprogrammen

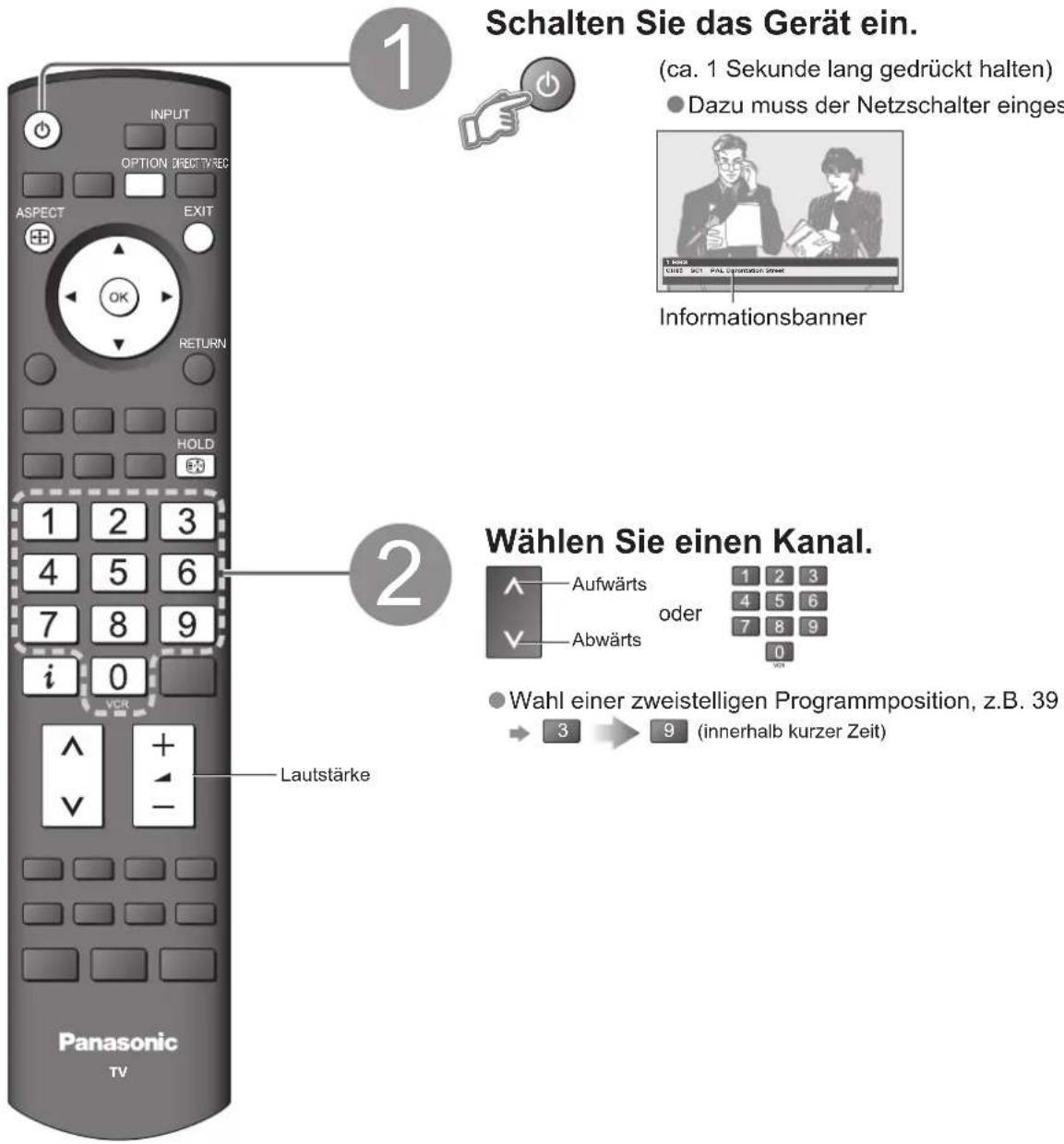

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter einges Informationsbanner Wählen Sie einen Kanal. Aufwärts oder 1 2 3 4 5 6 7 8 9 Abwärts 0 Wahl einer zweistelligen Programmposition, z.B. 39 3 9 (innerhalb kurzer Zeit) Panasonic TV Lautstärke

■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Standbild anzeigen	Standbild / Laufendes ProgrammHOLD
Anzeigen des aktuellen Programmstatus	Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus● Ändern→2Ändern1AuswahlSprache Videotext→Dient zur Wahl der Videotext-Sprache.Audio Empfang→Toneinstellung (p. 22)Lautstärke Korrektur→Einstellen der Lautstärke eines individuellen Kanals oder des EingangsmodusHinweise● Die Einstellungen können auch in der Menüliste geändert werden (S. 22 und S. 23).
Anzeigen des Informationsbanners	Anzeigen der ProgramminformationeniKanal1 BBSCH05 SC1 PAL Corotation StreetBad Signal Encrypted AD XSBuro Stereo 45Stummschaltung Farbsystem Vidootext AbschaltuhrTonsystem Programm Stereoklang● Um einen anderen Kanal zu wählen→OK● Ausblenden→EXIT● Einstellen des Anzeige-Abschaltintervalls→„Display-Anzeigedauer“ (S. 23)● Erscheint auch beim Umschalten des Kanals.● Die aktuelle Uhrzeit und die Programminformationen beziehen sich auf das Teletextsignal.
Umschalten des Bildseitenverhältnisses	Bildseitenverhältnis umschalten (S. 36)ASPECTBildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis.● Umschalten des Modus→Anzeigen der ASPECT→Wählen Sie den gewünschtenModus bei Anzeige der Liste.→Speichern● Zum Umschalten des Modus nur mit der ASPECT-Taste→(so oft betätigen, bis der gewünschte Modus erreicht ist)

Betrachten von Videos und DVDs

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

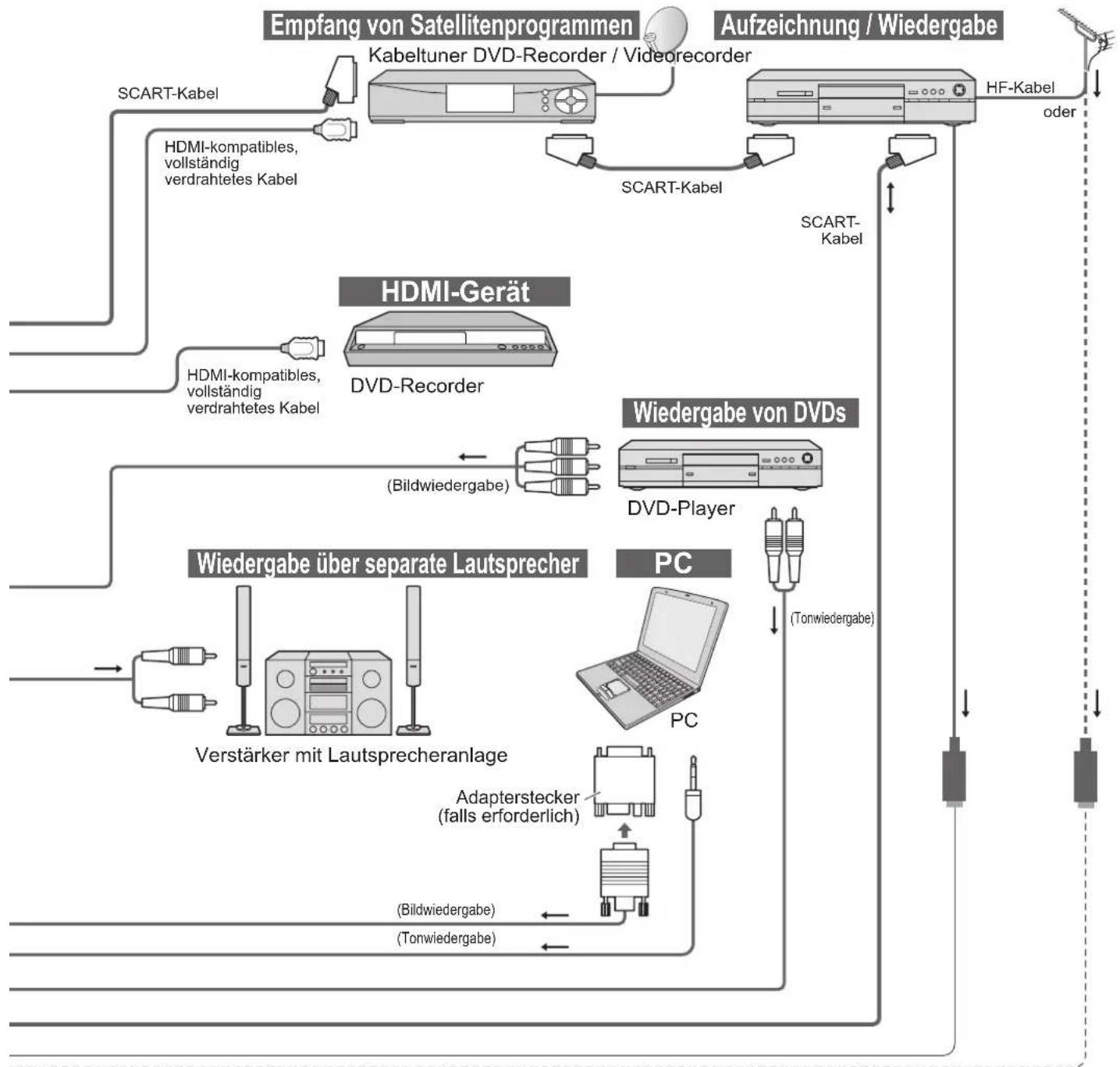

Anschließen des Gerätes (S. 10 und S. 11)

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

INPUT TV AV OPTION DIRECTV/REC EXIT OK RETURN 1 2 3 4 5 6 7 8 9 0 VCR REC PROGRAMME VCR DVD V AWI II/▶ ▶ Panasonic TV 1 2 3 4 5 6 7 8 9 4

■ Rückkehr zum TV-Modus

Schalten Sie den Fernseher ein.

■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 10 und S. 11)

Das Eingangssignal wird automatisch empfangen, sobald die Wiedergabe am angeschlossenen Gerät startet.
● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.
- Bei Herstellung eines HDMI-Anschlusses (S. 33) steht diese Funktion ebenfalls zur Verfügung.

■ Falls der Eingangsmodus nicht automatisch umgeschaltet wird

→ Führen Sie Schritt und unten aus.
● Abhängig von der Einrichtung des Gerätes

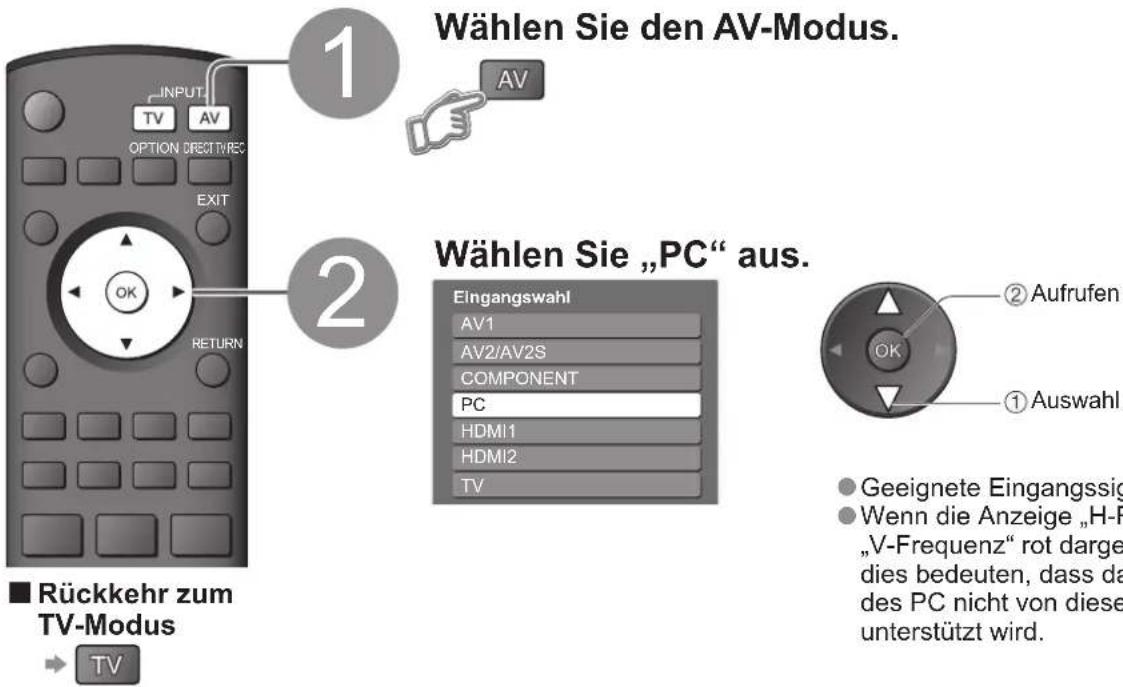

Zeigen Sie das Eingangswahl-Menü an.

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

Eingangswahl AV1 AV2/AV2S COMPONENT PC HDMI1 HDMI2 TV

① Auswahl ② Betrachten OK

Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Frontplatte des Fernsehers gewählt werden.
Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist.
Die Eingangsmodi können jeweils mit einer Bezeichnung versehen oder zum Auslassen vorgesehen werden → „AV Label bearbeiten“ (S. 28)

Betrachten

Die ausgewählte Buchse wird angezeigt.

AV2

Hinweise

• Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
• Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden.

	VCR / DVD-Wahltasten *Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuernWählen Sie DVD, um ein Panasonic DVD-Gerät oder eine Player-Heimanlage zu verwenden.
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für Zeitlupenwiedergabe gedrückt halten
	Programm aufwärts / abwärtsWahl des Programms
	AufzeichnungStarten der Aufzeichnung

*Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic.

① Drücken Sie die Taste (VCR oder DVD), für die die Einstellung vorgenommen werden soll. → VCR DVD
② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

→ Drücken Sie

Taste „VCR“

Gerät Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät 11

Taste „DVD“

Gerät Code
DVD-Gerät	70 (Standardeinstellung)
Player-Heimanlage	71

Hinweise

• Überprüfen Sie nach der Änderung des Codes, dass eine Bedienung des betreffenden Gerätes möglich ist.
  Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt.
  ● Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen.
• Bei manchen Gerätemodellen können bestimmte Funktionen u.U. nicht gesteuert werden.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Dies ermöglicht Ihnen schnellen Zugriff auf Informationen zu den angezeigten Themen.

Was ist der TOP-Modus?

TOP-Videotext ist eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten.

● Rasche Übersicht über die verfügbaren Videotext-Informationen
- Einfache Auswahl des gewünschten Themenbereichs in mehreren Schritten
Seitenstatus-Informationen im unteren Bereich des Bildschirms

Seite aufwärts / abwärts → Rot Grün

Auswahl des gewünschten Themenbereichs → Blau

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs

(Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

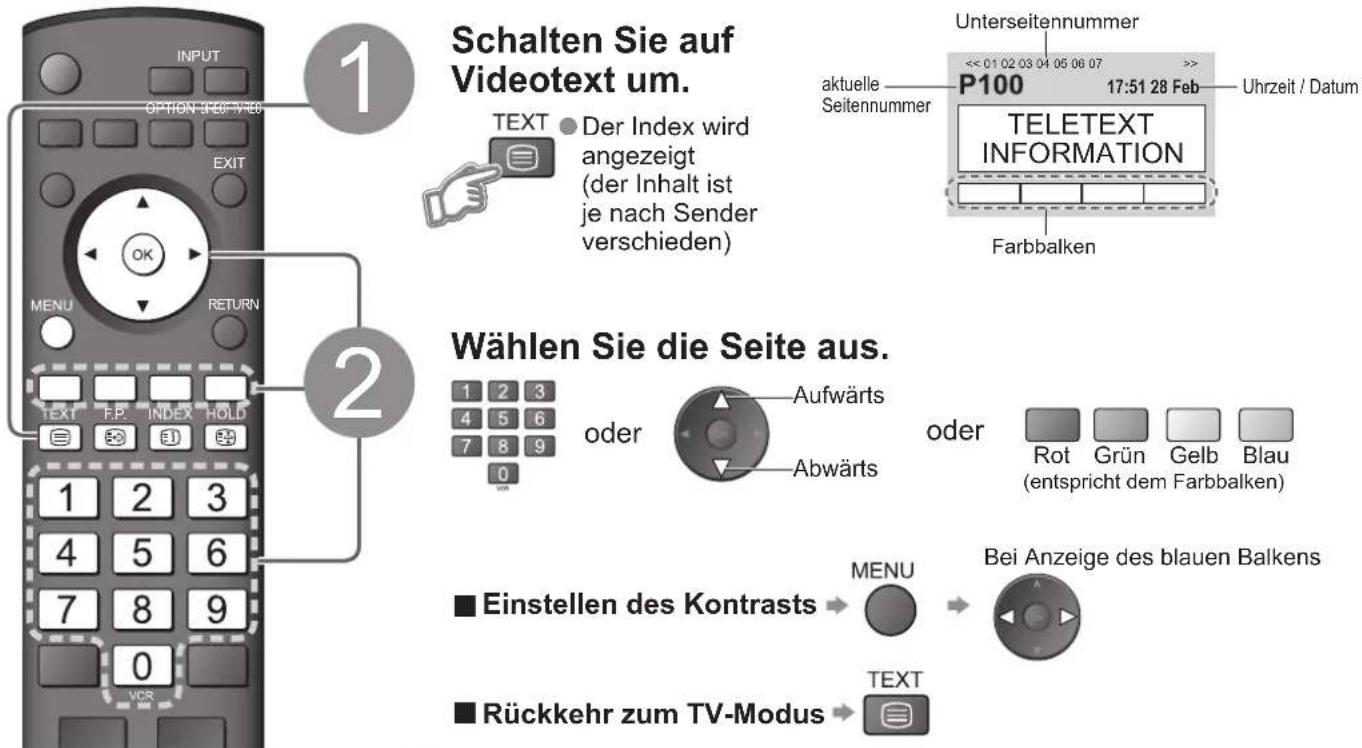

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 19)

■ Umschalten des Modus →„Videotext“ im Menü „Setup“ (S. 23)

1 Schalten Sie auf Videotext um. TEXT DER Index wird angezeigt (der Inhalt ist je nach Sender verschieden) 2 Wählen Sie die Seite aus. oder Aufwärts Abwärts oder Rot Grün Gelb Blau (entspricht dem Farbbalken) ■ Einstellen des Kontrasts → MENU → Bei Anzeige des blauen Balkens ■ Rückkehr zum TV-Modus → TEXT

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen Aktualisierung
Index	Rückkehren zur Hauptindex-SeiteINDEX
Abrufen einer Lieblingsseite	F.P. Rufen Sie die unter „Blau“ gespeicherte Seite ab.Die Werkseinstellung ist „P103“.
Mehrbildanzeige	Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei FensternMENU (zweimal drücken) Ein- und Ausschalten der Bild- und Textanzeige Diese Funktion kann nur im Videotext-Modus ausgeführt werden.
Häufig betrachtete Seiten speichern	Häufig betrachtete Seiten speichern(nur im List-Modus)Bei Anzeige der Seite Entsprechende farbige Taste OK drücken und halten Ändern gespeicherter Seiten Die Farbe der Nummer wechselt auf Weiß.Zu ändernde farbige Taste Neue Seitennummer eingeben OK drücken und halten
Unterseite anzeigen	Unterseite anzeigen (Nur wenn Videotext mehr als eine Seite umfasst) Anzeigen einer bestimmten Unterseite[4AGB] Blau Unterseiten:Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf Fernsehprogramm [KWHK] - Erscheint nach beendeter Aktualisierung. Anzeigen der aktualisierten Seite(Der Kanal kann nicht umgeschaltet werden.)Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht, falls der empfangene Sender dies unterstützt.

etrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen.

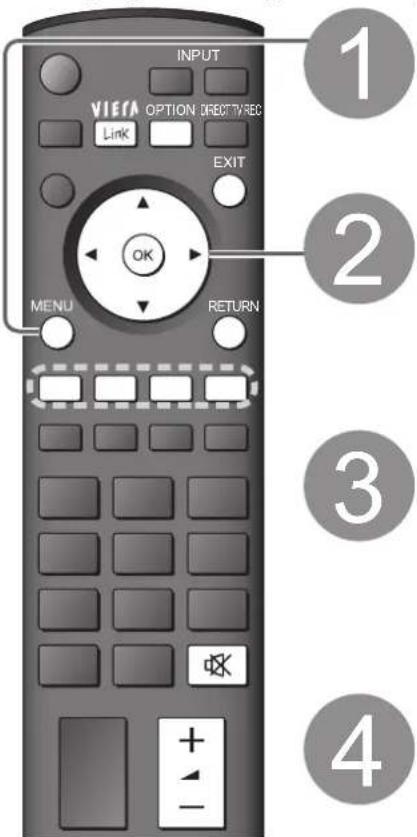

Rufen Sie die Menüanzeige auf.

MENU

● Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

Wählen Sie das gewünschte Menü aus.

(Beispiel: Menü „Bildeinstellung“)

Wählen Sie die gewünschte Menüfunktion aus.

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

■ Auswahl aus mehreren Optionen

■ Einstellung über Pegelsteller

■ Weiterschalten zur nächsten Anzeige

■ Umblättern der Menüseiten

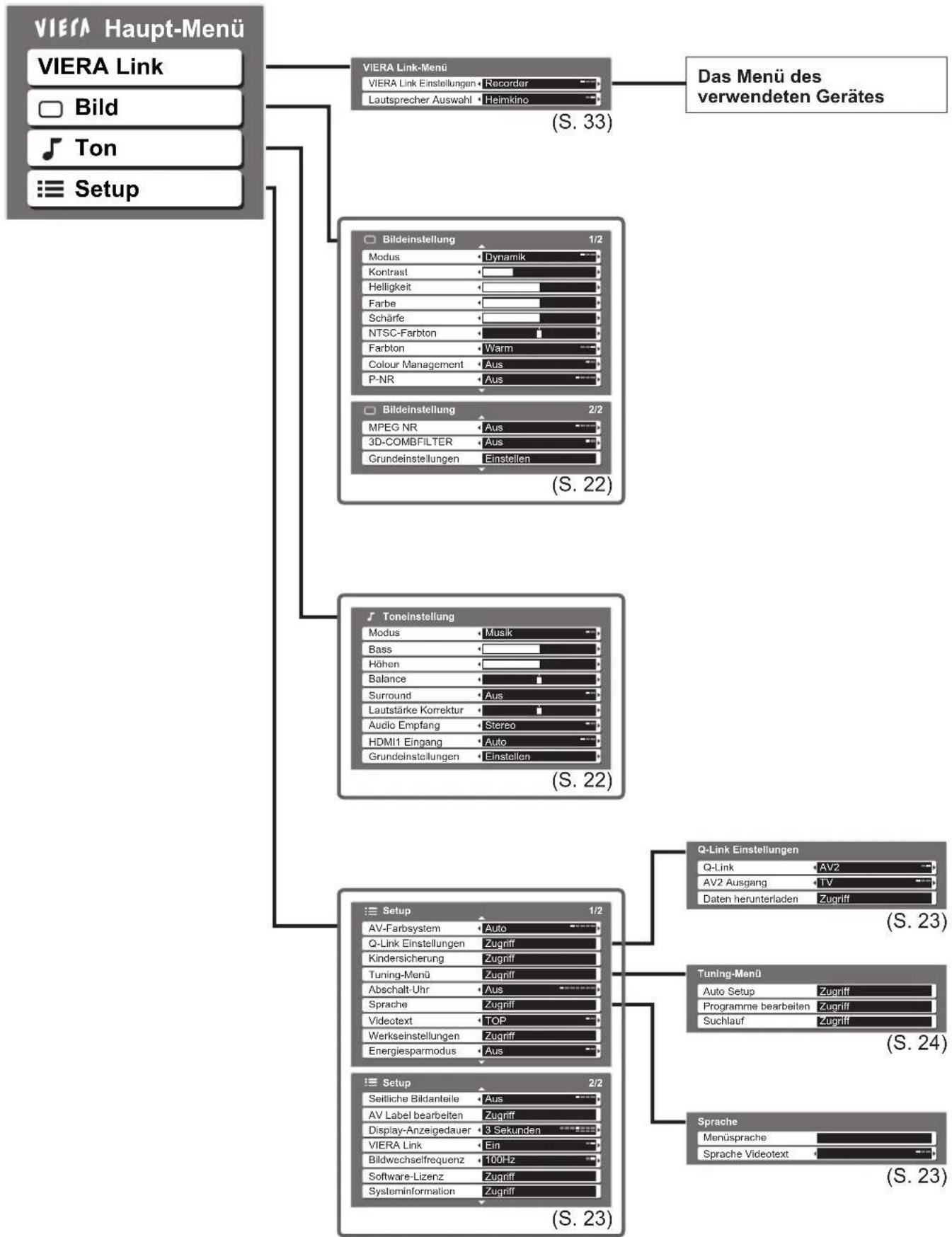

Überblick

• Nur die verfügbaren Einträge können ausgewählt werden.

Gebrauch der Menüfunktionen

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
VIERA Link	VIERA LinkEinstellungen	Dient zur Steuerung eines angeschlossenen Gerätes der Marke Panasonic.„Einfache Steuerung nur über die VIERA-Fernbedienung“ (S. 33)„Lautsprechersteuerung“ (S. 33)Das VIERA Link-Menü kann auch direkt über die VIERA Link-Taste an der Fernbedienung aufgerufen werden.
	Lautsprecher Auswahl
Bild	Modus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino)Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.
	Kontrast, Helligkeit, Farbe, Schärfe	Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.
	NTSC-Farbton	Dient zur Einstellung des Farbtons.Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)Nicht vorhanden bei PC-Eingangssignalen.
	P-NR	Reduzierung von BildrauschenReduziert automatisch unerwünschtes Bildrauschen. (Aus / Normal / Dynamik / Auto)Bei HDMI- und PC-Signalen steht diese Funktion nicht zur Verfügung.
	MPEG NR	Bei DTV-, DVD- und VCD-Wiedergabe wird Rauschen automatisch reduziert. (Aus / Niedrig / Mittel / Hoch)
	3D-COMBFILTER	Lebhaftere Stand- und Zeitlupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.Bei Zuleitung von RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen ist diese Einstellung unwirksam.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Bildmodus auf die Vorgabeeinstellungen zurückzustellen.
Ton	Modus	Grundlegender Tonmodus (Musik / Sprache)
	Bass	Dient zur Einstellung des Ausgangspegels der tiefen Bässe.
	Höhen	Dient zur Einstellung des Ausgangspegels der Höhen.
	Balance	Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.
	Surround	Surround Sound-Einstellungen (Aus / Ein)Eine Dynamic Enhancer-Schaltung wird zur Simulierung von räumlichen Effekten eingesetzt.Eine Umschaltung ist auch über die Surround-Taste an der Fernbedienung möglich (S. 9)
	Lautstärke Korrektur	Dient zum Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus.
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)Normaleinstellung: StereoWenn ein Stereosignal nicht empfangen werden kann: MonoM1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.
	HDMI1 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 31).Auto : Automatische Erkennung von digitalen und analogen ProgrammquellenDigital : HDMI-KabelanschlussAnalog : HDMI-DVI-Adapter-KabelanschlussNur HDMI-EingangsmodusDie HDMI2-Buchsen sind nur für das Digitalsignal vorgesehen.Für die HDMI2-Buchse steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Tonmodus auf die Vorgabeeinstellungen zurückzustellen.

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
Setup	AV-Farbsystem		Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
	Q-Link Einstellungen	Q-Link	Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Fernseher und einem kompatiblen Aufnahmegerät verwenden werden soll (AV1 / AV2) (S. 30)
		AV1 / AV2 Ausgang	Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (TV / AV1 / AV2 / Monitor)●Monitor: Das auf dem Bildschirm angezeigte Bild●Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.
		Daten herunterladen	Lädt Kanalinformationen zu einem Q-Link-tauglichen Gerät herunter, das an den Fernseher angeschlossen ist.
	Kindersicherung		Dient zum Sperren eines Kanals, um ein Betrachten seines Programms durch Kinder zu verhindern. (S. 26)
	Tuning-Menü	Auto Setup	Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren Kanäle. (S. 24)
		Programme bearbeiten	Dient zum Ändern von Kanälen (S. 25)
		Suchlauf	Stellt die Kanäle manuell ein. (S. 25)
	Abschalt-Uhr		Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Sprache	Menüsprache	Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
		Sprache Videotext	Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)●West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch●Ost1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch●Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch
	Videotext		Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 18)
	Werkseinstellungen		Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem Umzug (S. 27).
	Energiesparmodus		Reduziert die Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
	Seitliche Bildanteile		Dient zur Erhöhung der Helligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)●Die empfohlene Einstellung ist „Hoch“, damit das Auftreten von Nachbildern verhindert wird.
	AV Label bearbeiten		Jede Eingangsbuchse kann mit einer Bezeichnung versehen oder bei der Auswahl übersprungen werden (S. 28)
	Display-Anzeigedauer		Dient zur Einstellung der Zeitdauer der Anzeige des Informationsbanners (S. 15) auf dem Bildschirm.●0 (keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schritten

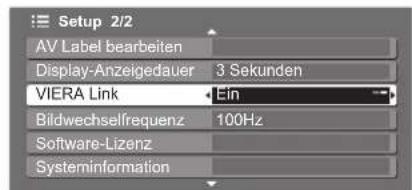

	VIERA Link		Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / Ein) (S. 32)
	Bildwechselfrequenz		Ändert die Bildverarbeitung des Bildschirms (richtet sich nach dem Eingangssignal) (50Hz / 100Hz)●Normalerweise auf „100Hz“ einstellen.
	Software-Lizenz		Dient zur Anzeige der Software-Lizenzinformationen.
	Systeminformation		Zeigt die Systeminformation dieses Fernsehers an.

• Bei Verwendung eines PC wird ein anderes Menü angezeigt. (S. 29)
• Nur die verfügbaren Einträge können ausgewählt werden.

(Bild, Klangqualität usw.)

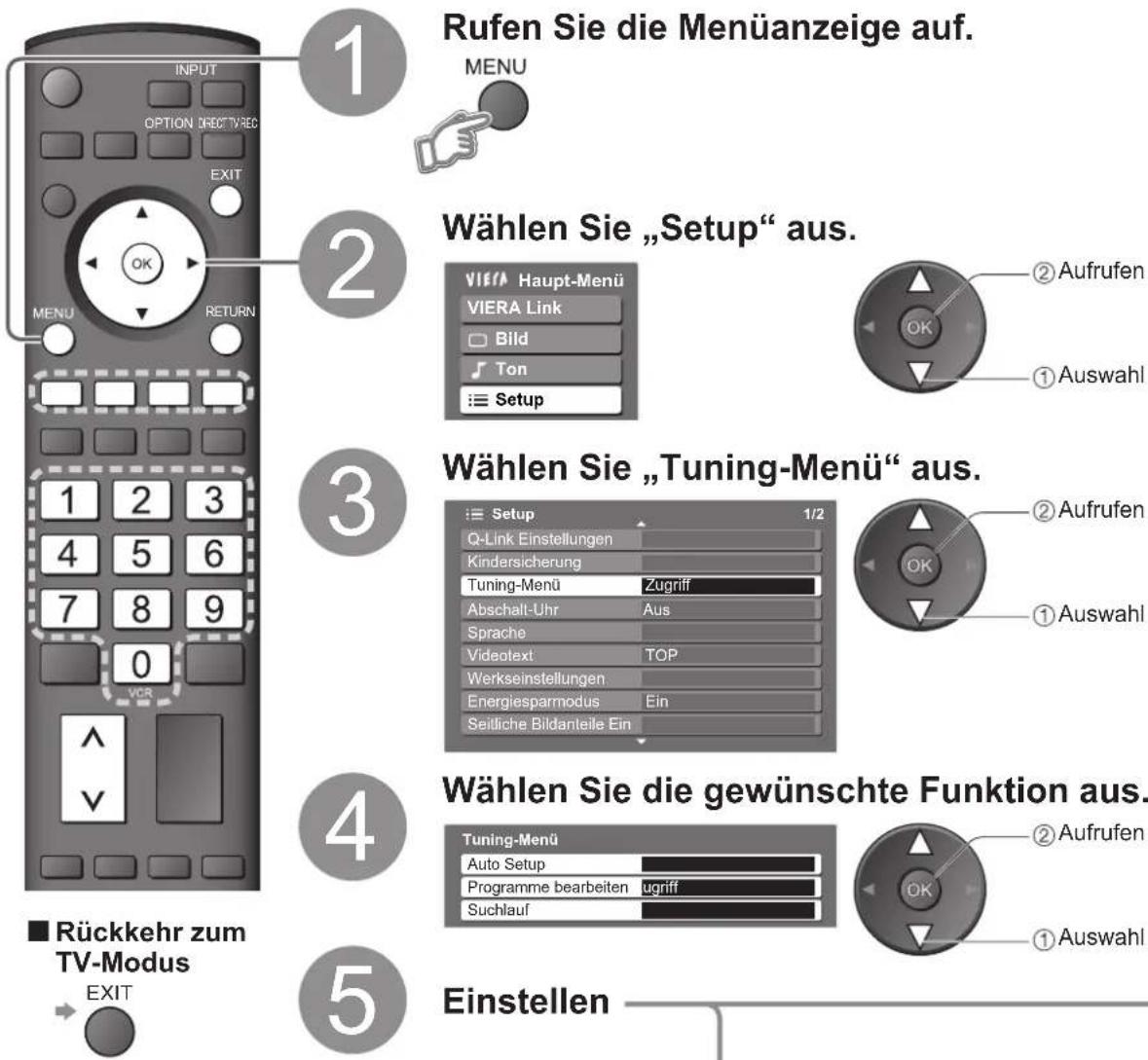

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup ② Aufrufen OK ① Auswahl Wählen Sie „Tuning-Menü“ aus. Setup 1/2 Q-Link Einstellungen Kindersicherung Tuning-Menü Zugriff Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen Energiesparmodus Ein Seitliche Bildanteile Ein ② Aufrufen OK ① Auswahl Wählen Sie die gewünschte Funktion aus. Tuning-Menü Auto Setup Programme bearbeiten Ugriff Suchlauf ② Aufrufen OK ① Auswahl Einstellen Rückkehr zum TV-Modus EXIT

Kanäle automatische einstellen Auto Setup Alle empfangbaren Sender werden automatisch abgestimmt und sortiert. Wenn eine Kindersicherungs-PIN (S. 26) eingestellt wurde, muss diese erneut eingegeben werden. Starten Sie die automatische Senderabstimmung Die Einstellungen werden automatisch vorgenommen. Auto Setup Alle Sonderekosten werden gefeckt ATP starten Abzusch Aufink ● Alle früheren Einstellungen werden dadurch gelöscht. ● Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen. ● Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist. ● Falls die Abstimmung nicht vollständig abgeschlossen wurde „Suchlauf“ Verwenden Sie für die automatische Einrichtung die Tasten an der Vorderseite des Fernsehgerätes. ① So oft betätigen, bis „Auto Setup“ angezeigt wird. ② „Auto Setup“ aufrufen. ④ „Auto Setup“ starten. ■ Rückkehr zum TV-Modus F - /V + /A TV AV

Bearbeiten der Programmpositionseinstellungen

① Wählen Sie den Kanal, der bearbeitet werden soll.

Programme bearbeiten Position Kanal Name To Retain System 1 CH33 1 2 3 SC1 Auto 2 CH21 X Y Z SC1 Auto 3 CH21 F T P SC1 Auto 4 CH60 SC1 Auto 5 CH21 4 5 6 SC1 Auto Cursor

Auswahl

- Ändern der Kanalnummer: Siehe unten auf dieser Seite unter → „Suchlauf“

Programmposition
Sendername

② Ändern Sie die Einstellung wunschgemäß.

■ Löschen eines Senders

→ Nach der Überprüfung

drücken.

■ Einfügen eines Senders

→ Nach der Überprüfung

drücken.

■ Verschieben eines Senders

Auswahl der neuen Position

- Ändern des bei Wahl eines Kanals angezeigten Sendernamens

Programme bearbeiten Position Kanal Name Torsystem Farbsystem 1 CH33 1 2 3 SC1 Auto 2 CH21 X-Y SC1 Auto 3 CH21 FTP SC1 Auto 4 CH6 SC1 Auto 5 CH21 4 5 8 SC1 Auto

Führen Sie den Cursor auf die Spalte „Name“.

Rufen Sie „Benutzereingabe“ auf.

1. Wählen Sie das erste Zeichen des Namens aus.
2. Einstellen

Speichern

Wiederholen (Maximum: fünf Zeichen)

- Ändern des Tonsystems auf Grundlage des Signalformats

Programme bearbeiten Position Kanal Name Tonsystem Farbsystem 1 CH33 1 2 3 SC1 Auto 2 CH21 X Y Z SC1 Auto 3 CH21 F T P SC1 Auto 4 CH60 SC1 Auto 5 CH21 4 5 6 SC1 Auto

Wählen Sie das „Tonsystem“-Feld

Wählen Sie das gewünschte Tonsystem aus.

SC1 : PAL B, G, H / SECAM B, G

SC2 : PALI

SC3 : PAL D, K / SECAM D, K F : SECAM L / L'

■ Ändern des Farbsystems in Abhängigkeit vom Signal

- Normalerweise ist „Auto“ zu wählen.

Programme bearbeiten Position Kanal Name Torsystem Farbsystem 1 CH33 123 SC1 Auto 2 CH21 X Y Z SC1 Auto 3 CH21 F T P SC1 Auto 4 CH60 SC1 Auto 5 CH21 456 SC1 Auto

Wählen Sie die Funktion „Farbsystem“.

Wählen Sie das Farbsystem.

■ Feinabstimmung

Diese Funktion ermöglicht eine Feinabstimmung einzelner Kanäle (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird.)

Suchlauf

Stellen Sie den Kanal manuell nach der automatischen Einrichtung ein. Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen ist, wählen Sie die Programmposition „0“

Wahl der Programmposition

Wählen Sie einen Kanal

Suchlauf und Speichern

-① Auswahl

② Speichern

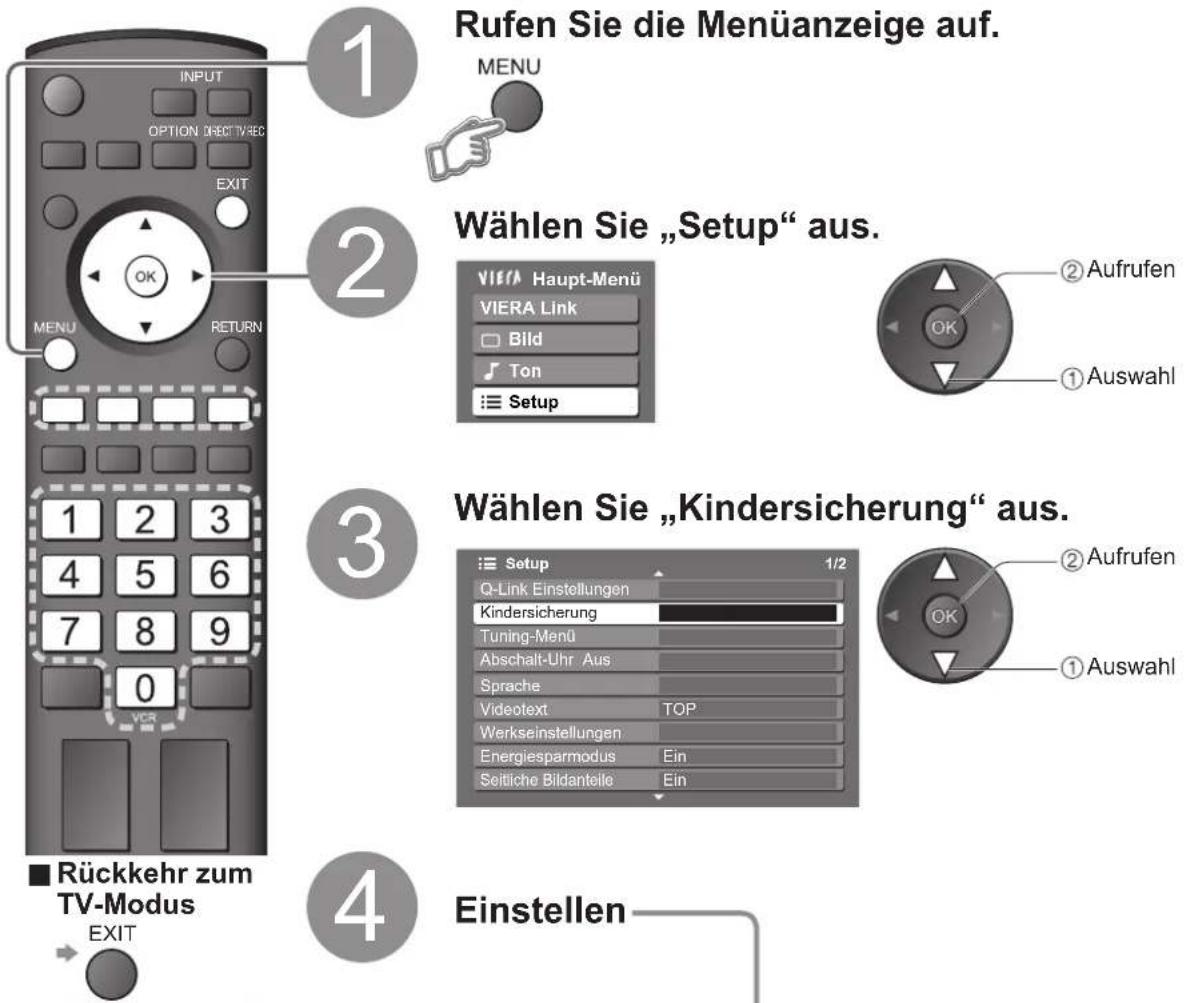

Sperren von Programmplätzen Kindersicherung

Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.)

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup 3 Wählen Sie „Kindersicherung“ aus. Setup 1/2 Q-Link Einstellungen Kindersicherung Tuning-Menü Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen Energiesparmodus Ein Seitliche Bildanteile Ein 4 Einstellen ■ Rückkehr zum TV-Modus EXIT

Sperren von Programmplätzen Kindersicherung

① Geben Sie die PIN (4-stellige Zahl) ein.

② Wählen Sie „Senderliste“ aus.

③ Wählen Sie den Kanal aus, welcher gesperrt werden soll.

Kinderreicherung - Genderlike Genderlike 1 RBC 2 THREE 34 E4 70 GBRC 72 Nue 80 BRCL 85 Radio 90 Gamma

Erscheint, wenn der Kanal gesperrt ist.

• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.
• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.

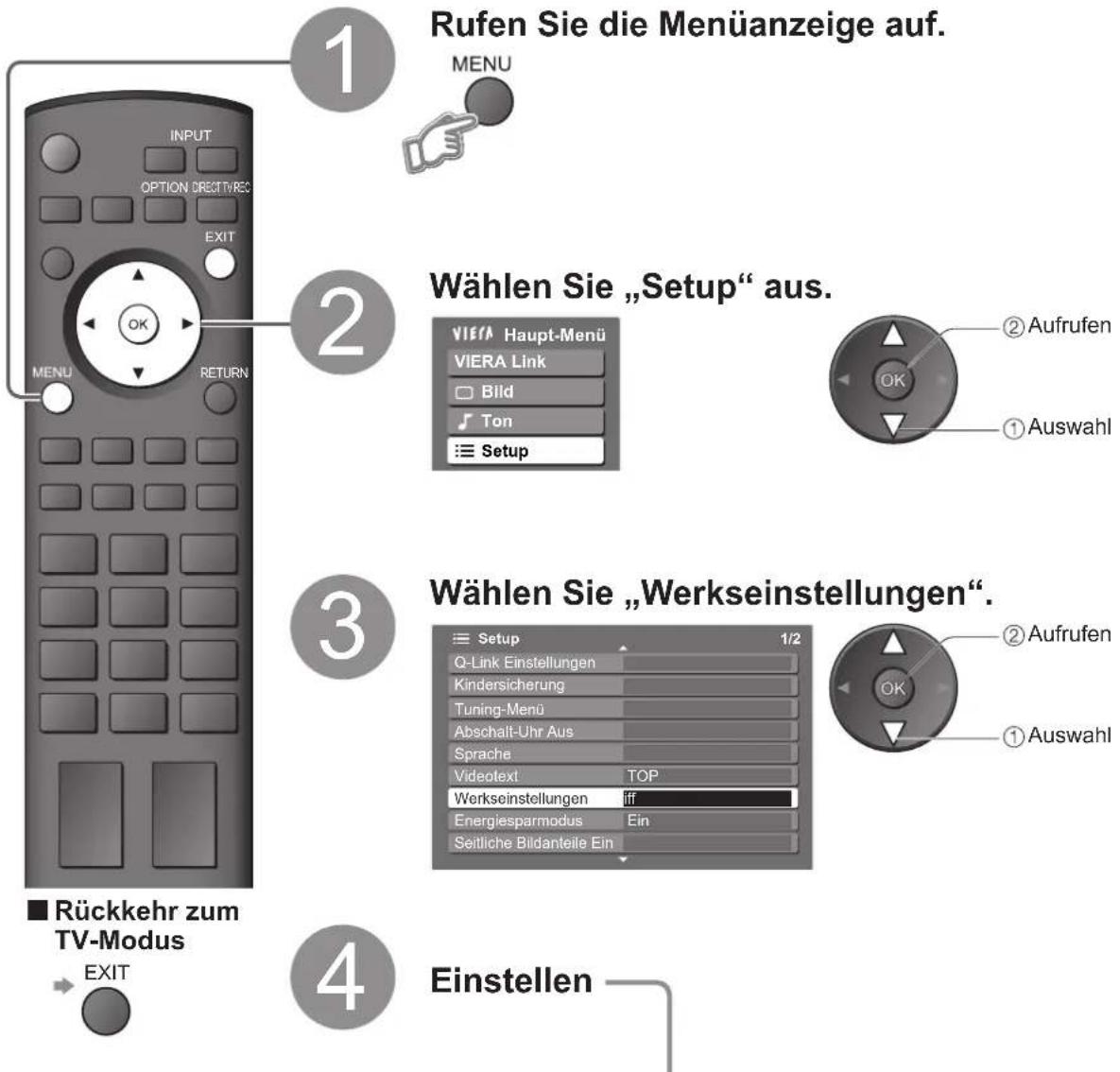

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind.

Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf. MENU INPUT OPTION DIRECT/REC EXIT OK MENU RETURN Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup ② Aufrufen OK ① Auswahl Wählen Sie „Werkseinstellungen“. Setup 1/2 Q-Link Einstellungen Kindersicherung Tuning-Menü Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen off Energiesparmodus Ein Seitliche Bildanteile Ein ② Aufrufen OK ① Auswahl Rückkehr zum TV-Modus EXIT Einstellen

Wiederherstellen des Auslieferungszustands

Werkseinstellungen

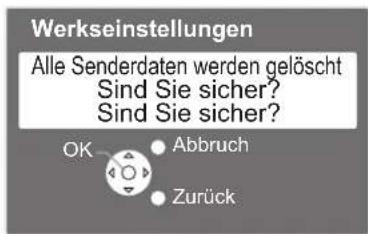

① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung.

Werkseinstellungen Alle Senderdaten werden gelöscht Sind Sie sicher? Sind Sie sicher? OK Abbruch Zurück

② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

„Automatische Einrichtung“ startet automatisch. (S. 12)

■ Um nur die Fernsehkanäle neu abzustimmen, z.B. nach einem Umzug

→ „Auto Setup“ (S. 24)

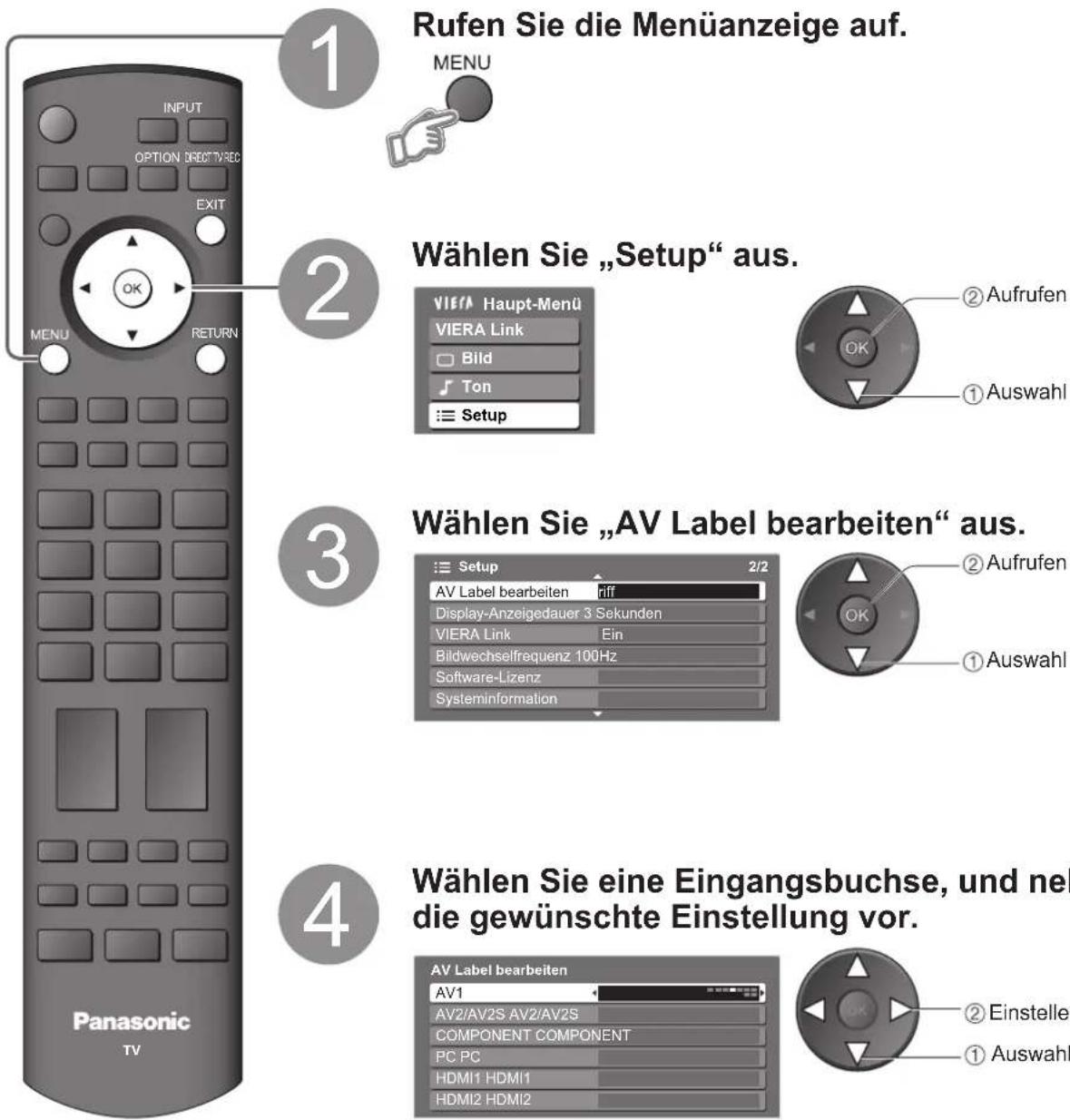

Eingangsbezeichnung

Um die Identifizierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen.

(Wahl des Eingangsmodus → S. 16)

■ Rückkehr zum TV-Modus

1

2

3

4

Wählen Sie eine Eingangsbuchse, und nehmen Sie die gewünschte Einstellung vor.

Die von Ihnen eingestellten Bezeichnungen erscheinen sowohl im Menü „Eingangswahl“ (S. 16) als auch im Informationsbanner.

- Bei Wahl von „überspringen“ kann der Modus nicht gewählt werden.

Benutzereingabe

Sie können jeder Eingangsbuchse einen gewünschten Namen zuweisen.

Wählen Sie „Benutzereingabe“ aus.

Geben Sie die Zeichen ein.

Benutzerelngabe Name A B C D E F G H J K L M Q P Q R S T U V W X Y Z 0 1 2 3 4 5 6 8 9 1 a b c d e f g h i j k l m n o p q r s t u v w x y z ( ) + - : -

① Auswahl ② Einstellen Speichern RETURN

(10 Zeichen maximal)

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.

Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 34)

Wählen Sie den AV-Modus. 1 AV OPTION DIRECTVREC EXIT 2 Wählen Sie „PC“ aus. Eingangswahl AV1 AV2/AV2S COMPONENT PC HDMI1 HDMI2 TV ■ Rückkehr zum TV-Modus TV ② Aufrufen OK ① Auswahl Geeignete Eingangssig Wenn die Anzeige „H-F „V-Frequenz“ rot darge dies bedeuten, dass da des PC nicht von diese unterstützt wird.

■ Menü „PC Einstellungen“ (wunschgemäß ändern)

Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ bis (S.420)

Menü	Funktion Einstellungen / Konfi guration (Optionen)
Bild	Erweiterte PC-Einstellungen	W/B High R	Einstellung des Weißabgleichs für den Farbton Rot	1 und 2gf. wiederholt einstellen
		W/B High B	Einstellung des Weißabgleichs für den Farbton Blau
		W/B Low R	Einstellung des Grauabgleichs für den Farbton Rot
		W/B Low B	Einstellung des Grauabgleichs für den Farbton Blau
		Gamma (2.0 / 2.2 / 2.5 / S Kurve)
Setup	PC Einstellungen	Auflösung	Dient zum Umschalten der Auflösung.VGA (640 × 480 Pixel), WVGA (852 × 480 Pixel), XGA (1.024 × 768 Pixel), WXGA (1.366 × 768 Pixel)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der waagerechten Position.
		V-Position	Dient zur Einstellung der senkrechten Position.
		Taktphase	Dient zur Beseitigung von Flackern und Verzerrungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag „Takt“ eingestellt haben.	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		Synchronisation	Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)H & V : Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale auf Grünsignal : Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)

Q-Link-Funktionen

Die Q-Link-Funktion dient dazu, den Fernseher mit einem angeschlossenen Videorecorder / DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

■ Voraussetzungen

Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.
Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers angeschlossen sein. (S. 34)
Der Q-Link-Anschluss muss im Menü „Setup“ (Q-Link, AV1 / AV2 Ausgang) eingerichtet worden sein. (S. 23)

■ Herunterladen der Programmdaten

●Führen Sie die automatische Senderabstimmung aus. (S. 24)
Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 12)
●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 23)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufenden Fernsehprogramms
Informationen/Meldung	Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)
Einschaltverknüpfung und automatischer Wiedergabestart	Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator / das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Fernsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befi ndet.)
Ausschaltverknüpfung	Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

• „DATA LOGIC“ (ein Warenzeichen von Metz Corporation) • „Megalogic“ (ein Warenzeichen von Grundig Corporation)
• „Easy Link“ (ein Warenzeichen von Philips Corporation) • „SMARTLINK“ (ein Warenzeichen von Sony Corporation)
  Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

HDMI-Funktionen

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.

Ein HDMI-kompatibles Gerät (*1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden.

Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 34).

Hinweise

• Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.
• Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit der HDMI1-Buchse dieses Fernsehers (*2).
• Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden).
  ● Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 22)
• Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz
  ● Die HDMI2-Buchsen sind nur für das digitale Tonsignal vorgesehen.
• Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.
• Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
  ● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.
• Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h. Inhaltsschutz für sehr breitbandige digitale Inhalte) kompatibel.
• Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.
• Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.
• Einzelheiten zu den geeigneten HDMI-Signalen fi nden Sie auf S. 38.

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

■ Übersicht über die Steuerfunktionen

Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 32). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

Funktion\Anschluss	VIERA Link und Q-Link Nur (HDMI) (SCART) (HDMI) (SCART)	VIERA Link Nur Q-Link (HDMI) (SCART)
Automatischer Wiedergabestart	O	O	O
Einschaltverknüpfung	O	O	O
Ausschaltverknüpfung	O	O	O
Lautsprechersteuerung	O(nicht über SCART)	O	-
Einfache Steuerung nur über die VIERA-Fernbedienung	O(nicht über SCART)	O	-
Direkte TV-Aufzeichnung	O(nicht über HDMI)	-	O
Kanal-Download	O(nicht über HDMI)	-	O

HDMI-Funktionen

VIERA Link „HOAMtrol

TM66

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.

Wenn ein Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, HD-Videokamera, Player-Heimkino, Verstärker usw.) über HDMI-Kabel hergestellt wird, werden die beiden Geräte automatisch miteinander verknüpft.

Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control“ ausgestattet sind, steht die folgende Funktion zur Verfügung:

● Automatischer Wiedergabestart (S. 33)

- Einschaltverknüpfung (S. 33)

● Ausschaltverknüpfung (S. 33)

• Lautsprechersteuerung (S. 33)

Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control 2“ ausgestattet sind, steht zusätzlich die folgende Funktion zur Verfügung:

Einfache Steuerung nur über die VIERA-Fernbedienung (S. 33)

Diese Funktionen stehen nur bei Panasonic-Modellen zur Verfügung, die mit „HDAVI Control“ und „VIERA Link“ ausgestattet sind. VIERA Link „HDAVI Control“ ist eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird. Detaillierte Informationen zur Kompatibilität finden Sie in der Bedienungsanleitung des betreffenden Gerätes. Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen.

HDMI-Kabel

Zum Gebrauch dieser Funktion ist ein HDMI-kompatibles (vollständig verdrahtetes) Kabel erforderlich. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubehörs:

RP-CDHG15 (1,5 m)

RP-CDHG30 (3,0 m)

RP-CDHG50 (5,0 m)

Vorbereitungen

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 35). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

■Bei Erstanschluss / Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung

Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“ oder „HDMI2“ ein (S. 16), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

INPUT VIEW OPTION DIRECTVREC Link EXIT OK MENU RETURN 1 2 3 4

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

② Aufrufen OK ① Auswahl

Wählen Sie „VIERA Link“ aus.

Setup 2/2 AV Label bearbeiten Display-Anzeigedauer 3 Sekunden VIERA Link Ein Bildwechselfrequenz 100Hz Software-Lizenz Systeminformation

Auswahl

Wählen Sie die Einstellung „Ein“ aus.

(Standardeinstellung: Ein)

Einstellen

Einfache Steuerung nur über die VIERA-Fernbedienung

Sie können einige Funktionen des angeschlossenen Panasonic-Gerätes mit der Fernbedienung dieses Fernsehers bedienen (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

- Falls Sie das Menü nicht aufrufen können, überprüfen Sie die Einstellungen und das Gerät (S. 32). Zugriff auf das Menü für das Zusatzgerät

① Rufen Sie das Menü „VIERA Link“ auf. → Link
② Wählen Sie „VIERA Link Einstellungen“ aus.
Auswahl
③ Wählen Sie das Gerät aus, auf das zugegriffen werden soll.
① Auswahl
② Aufrufen
④ Bedienen Sie das Menü des Zusatzgerätes.

- Verfügbare Tasten an der VIERA-Fernbedienung (je nach dem angeschlossenen Gerät):

	Verschieben des Cursors / Wahl eines Menüs
	Verschieben des Cursors / Aufrufen / Einstellen
	Speichern / Einstellen / Aufrufen
RETURN	Rückkehr auf das vorige Menü
EXIT	Verlassen des Menüs
OPTION	Dieselbe Funktion wie die OPTION-Taste am Gerät
Rot Grün Gelb Blau	Zugriff bei Anzeige der Tastenbezeichnungen im Farbbalken

- Beispiel:

DVD-Recorder DIGA HD-Videokamera Heimkino

- Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes finden Sie in dessen Bedienungsanleitung.

Automatischer Wiedergabestart

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Einschaltverknüpfung

Sobald die Wiedergabe am angeschlossenen Panasonic-Gerät startet oder das Direct Navigator / Funktions-Menü des Zusatzgerätes aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befi ndet.)

Ausschaltverknüpfung

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung.

- Falls Sie das Menü nicht aufrufen können, überprüfen Sie die Einstellungen und das Gerät (S. 32).

① Rufen Sie das Menü „VIERA Link“ auf.

② Wählen Sie „Lautsprecher Auswahl“ aus. VIERA Link-Menu VIERA Link Enseilungen Recorder Lautsprecher Auswahl Heimkino Auswahl

③ Wählen Sie die Einstellung „Heimkino“ oder „TV“.

Heimkino

Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus).

Erhöhen / Verringern der Lautstärke→

Stummschaltung

●Der Ton der eingebauten Lautsprecher des Fernsehers wird stummgeschaltet.
Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

TV

Die Lautsprecher des Fernsehers sind aktiv.

Lautsprechersteuerung

Einstellen

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 42).

Dieser Einsteckplatz ist für den Kundendienst durch den Panasonic-Fachhändler vorgesehen. COMPONENT VIDEO AV 1 AV 2 RGB VIDEO S VIDEO HDMI HDMI 1 HDMC2 Y Pb Pb L R AUDIO AUDIO PC L R AUDIO

■Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung / Wiedergabe (Gerät)	BV1 [WXDW]	AV2 [H853]	COMPONENT	AUDIO OUT
					1	2
■ Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVD-Recorder)	○	○
■ Wiedergabe von DVDs (DVD-Player)	○	○	○		○	○
■ Wiedergabe von Camcorder-Bildern (Videokamera)	○	○			○	○
■ Empfang von Satellitenprogrammen (Kabeltuner)	○	○			○	○
■ Videospiele (Videospielkonsole)	○	○
■ Verwendung eines Verstärkers mit Lautsprecheranlage				○
■ Q-Link	○	○
■ Direkte TV-Aufzeichnung	○	○
■ VIERA Link					○	○

○: Empfohlener Anschluss

VIERA Link (S. 32)

• Verwenden Sie ein vollständig verdrahtetes HDMI-kompatibles Kabel.
• Bitte schlagen Sie auch in den Bedienungsanleitungen der angeschlossenen Geräte nach.

■ Automatischer Wiedergabestart, Bequeme Steuerung nur über VIERA-Fernbedienung

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 15)

■ Auto: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.

Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmra
- Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.)
Das Bildseitenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.
Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16:9“ und „4:3“)

Auto

16:9

Das optimale Bildseitenverhältnis wird gewählt und das Bild wird erweitert, so dass es den Bildschirm vollständig ausfüllt.

14:9

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

Aspekt

4:3

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

4:3 Vollformat

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Zoom1

Zoom2

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Zoom3

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

VIERA Link „HDAMTrol

TM“

Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 32)

• Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet
• Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
• Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
• Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.
  Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach.
• Wenn zwei Geräte des gleichen Typs gleichzeitig an den Fernseher angeschlossen werden (z.B. ein DIGA-Gerät an die HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIERA Link-Funktion nur für die Buchse mit der niedrigeren Nummer zur Verfügung.
• Bei „HDAVI Control 2“ handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.

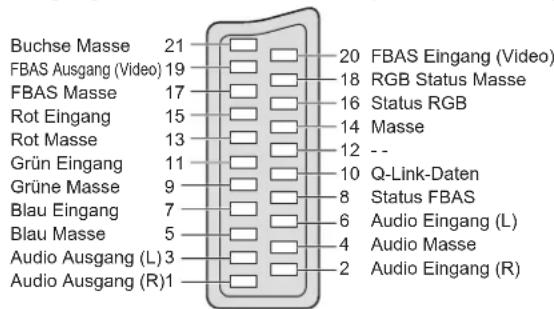

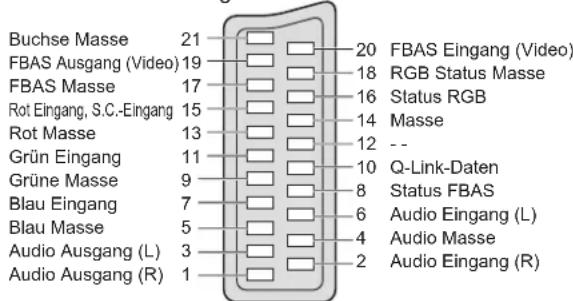

Informationen über die SCART- und HDMI-Buchsen

■ AV1-SCART-Anschluss

(RGB, VIDEO, Q-Link)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

HDMI-Buchse

Erkennung des

spannungsführenden Stiftes 19

DDC/CEC-Masse	17
SCL	15
CEC	13
Abschirmung TMDS-Taktgeber	11
TMDS-Daten0-	9
TMDS-Daten0+	7
Abschirmung TMDS-Daten1	5
TMDS-Daten2-	3
TMDS-Daten2+	1

■ AV2 SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang, S.C.-Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

Technische Informationen

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).

Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

• Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
• Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.
• Einzelheiten zu den geeigneten PC-Signalen finden Sie in der nachstehenden Tabelle.
  ● Maximale Anzeigewauflösung

Aspect\Modell-Nr.	TH-37PV71FA	TH-42PV71FA	TH-50PV71FA
4:3	768 × 720 pixels	768 × 768 pixels	1.024 × 768 pixels
16:9	1.024 × 720 pixels	1.024 × 768 pixels	1.366 × 768 pixels

● Stiftbelegung der 15-poligen D-sub-Buchse

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑮

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R GND (Masse)6		NC (nicht verwendet)
2	G	7	GND (Masse)	12	NC (nicht verwendet)
3	B GND (Masse)8		HD	13
4	NC (nicht verwendet)	9	NC (nicht verwendet)	14	VD
5	GND (Masse)	10	GND (Masse)	15	NC (nicht verwendet)

Eingangssignale, die angezeigt werden können

COMPONENT (Y, P_B , P_R ), HDMI

* : Geeignetes Eingangssignal

Signal COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*

PC (D-sub 15P)

Signal Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 400 @70 Hz 31,47 70,07
640 × 480 @60 Hz 31,47 59,94
640 × 480 @75 Hz 37,50 75,00
800 × 600 @60 Hz 37,88 60,32
800 × 600 @75 Hz 46,88 75,00
800 × 600 @85 Hz 53,67 85,06
852 × 480 @60 Hz 31,44 59,89
1.024 × 768 @60 Hz 48,36 60,00
1.024 × 768 @70 Hz 56,48 70,07
1.024 × 768 @75 Hz 60,02 75,03
1.024 × 768 @85 Hz 68,68 85,00
1.280 × 1.024 @60 Hz 63,98 60,02
1.366 × 768 @60 Hz 48,39 60,04
Macintosh13" (640 × 480) 35,00 66,67
Macintosh16" (832 × 624) 49,73 74,55
Macintosh21" (1.152 × 870) 68,68 75,06

Hinweise

• Andere als die oben spezifizierten Signale können nicht richtig wiedergegeben werden.
  Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.
  Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardtakt kompatibel.
• PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist, kleine Details mit ausreichender Klarheit anzuzeigen.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

● Befi ndet sich der Fernseher im AV-Modus?
- Ist der Netzstecker an eine Netzsteckdose angeschlossen?
- Ist der Fernseher eingeschaltet?
- Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 22) und des Lautstärkepegels.
- Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

- Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses fi nden Sie auf S. 36.

S-Video / Schwarzweißbild

- Überprüfen Sie, ob S-Video für den AV2 Eingang ausgewählt wurde. Siehe Seite 16.

Eingeblendete Meldungen, z.B. „EC/AV1“

- Diese Meldungen können durch einfaches Drücken der Taste i vom Bildschirm gelöscht werden. - Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Aufzeichnung über die Funktion Direkte TVAufzeichnung / Q-Link ist nicht möglich

- Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV1 / AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 23).

Permanent auf dem Bildschirm leuchtende Punkte

- Aufgrund des bei dieser Technologieanwendung fi ndenden Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig leuchten oder nie aufl euchten. Dabei handelt es sich nicht um eine Funktionsstörung.

Kontrastreduzierung

In den folgenden Fällen wird der Kontrast verringert, wenn einige Minuten lang kein Bedienvorgang stattfindet:
- Keine Signalzuleitung im AV-Modus
- Bei Wahl eines gesperrten Kanals
- Bei Wahl eines unzulässigen Kanals
- Bei Anzeige eines Menüs

Häufig gestellte Fragen

Störung Abhilfemaßna

Bildstörungen Tonstörungen HDMI	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 22)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befi nden.
	Kein Bild	Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 22)Überprüfen Sie das Farbsystem. (S. 25)
	Verschwommenes oder verzerrtes Bild(kein Ton oder Ton zu leise)	Stimmen Sie die Kanäle erneut ab.(S. 24)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
	Kein Ton	Ist die Stummschaltung aktiviert? (S. 9)Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	Der Tonsignal-Empfang wird u.U. beeinträchtigt.Stellen Sie den Eintrag „Audio Empfang“ (S. 22) des Menüs „Toneinstellung“ auf „Mono“ ein.Überprüfen Sie das Tonsystem. (S. 25)
	Ungewöhnlicher Klang	Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.Überprüfen Sie die Einstellung des Eintrags „HDMI1 Eingang“ des Menüs „Toneinstellung“. (S. 22)Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Audioanschluss her. (S. 31)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.	Ist das HDMI-Kabel richtig angeschlossen? (S. 34)Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. (S. 38)Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
Sonstiges	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	Die Abschaltuhr-Funktion ist aktiviert.Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht.	Sind die Batterien polaritätsrichtig eingelegt? (S. 6)Ist der Fernseher eingeschaltet?
	Eine Fehlermeldung erscheint auf dem Bildschirm.	Bitte folgen Sie den Anweisungen der Meldung.Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Lizenzinformationen

Warenzeichen

● VGA ist ein Warenzeichen von International Business Machines Corporation.
● Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

HDAVI Control™ ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

Technische Daten

			TH-37PV71FA TH-42PV71FA TH-50PV71FA
Stromquelle 220-240 V Wechselstrom, 50 / 60 Hz
Leistungsaufnahme	Normaler Betrieb 241 W 261 W 364 W
	Bereitschaftszustand 0,7 W 0,5 W
Bildschirm	Bildformat 16:9
	Bildschirmgröße		94 cm (Diagonale) 106 cm (Diagonale) 127 cm (Diagonale)
			819 mm (B) × 457 mm (H) 922 mm (B) × 518 mm (H) 1.106 mm (B) × 622 mm (H)
	Anzahl der Pixel		737.280 (1.024 (B) × 720 (H)) [3.072 × 720 Bildpunkte]	786.432 (1.024 (B) × 768 (H)) [3.072 × 768 Bildpunkte]	1.049.088 (1.366 (B) × 768 (H)) [4.098 × 768 Bildpunkte]
Ton	Lautsprecher 160 mm × 42 mm × 2 Stück, 8 Ω
	Audioausgang 20 W (10 W + 10 W), 10% Gesamtklirrfaktor
PC-Signale			VGA, SVGA, XGASXGA ...... (komprimiert)Horizontalabtastfrequenz 31 - 69 kHzVertikale Abtastfrequenz 59 - 86 Hz
Empfangssysteme / Empfangskanäle			PAL B, G, H, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichM.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG) Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich
Antennenanschluss			VHF / UHF
Betriebsbedingungen			Temperatur : 0 °C - 35 °CLuftfeuchtigkeit : 20 % - 80 % RH (nichtkondensierend)
Anschlussbuchsen	AV1 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	COMPONENT	VIDEO	Y 1,0 V[p-p] (einschl. Synchronisation)PB, PR ±0,35 V[p-p]
		AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]
	Andere	HDMI1 / 2	Buchse des Typs A ● Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.
		PC	HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 Ω)HD, VD/TTL Level 2,0 - 5,0 V[p-p] (hohe Impedanz)
	Ausgang	AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)
Abmessungen ( B × H × T )			917 mm × 667 mm × 330 mm (Einschließlich Sockel)917 mm × 620 mm × 97 mm (Nur Fernseher)	1.020 mm × 727 mm × 330 mm (Einschließlich Sockel)1.020 mm × 680 mm × 97 mm (Nur Fernseher)	1.210 mm × 841 mm × 369 mm (Einschließlich Sockel)1.210 mm × 793 mm × 97 mm (Nur Fernseher)
Gewicht			30,0 kg Netto (Einschließlich Sockel)23,0 kg Netto (Nur Fernseher)	34,0 kg Netto (Einschließlich Sockel)27,0 kg Netto (Nur Fernseher)	45,0 kg Netto (Einschließlich Sockel)38,0 kg Netto (Nur Fernseher)

Hinweise

• Änderungen vorbehalten. Fur die Abmessungen und das Gewicht sind Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

MEMO

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche

schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika
