BEDIENUNGSANLEITUNG TH-D42PN73E PANASONIC

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bittle trelen Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Lizenzinformationen

Warenzeichen

● DVB ist ein Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996).

● VGA ist ein Warenzeichen von International Business Machines Corporation

● Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.

● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden

diese Warenzeichen vollständig berücksichtigt.

● HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene

Warenzeichen von HDMI Licensing LLC.

●HDAVI Control™ ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

● TruSurround XT, SRS und das Symbol sind Warenzeichen von SRS Labs, Inc.

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996)

TH-D42PN73E Konformitätserklärung Nr. 4477, 15 Januar 2007

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquiltung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Gedruckt in der Tschechischen Republik

Panasonic®

Bedienungsanleitung

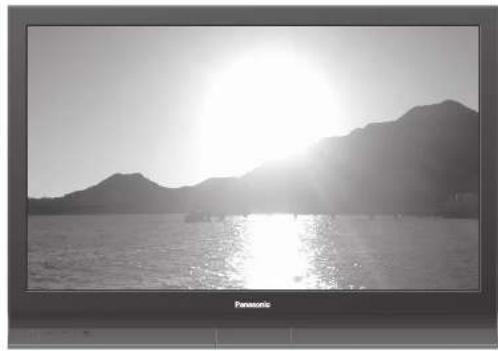

Plasma-Fernseher

Modell-Nr. TH-D42PN73E

VIERA

Bitte lesen Sie diese Bodienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0452A

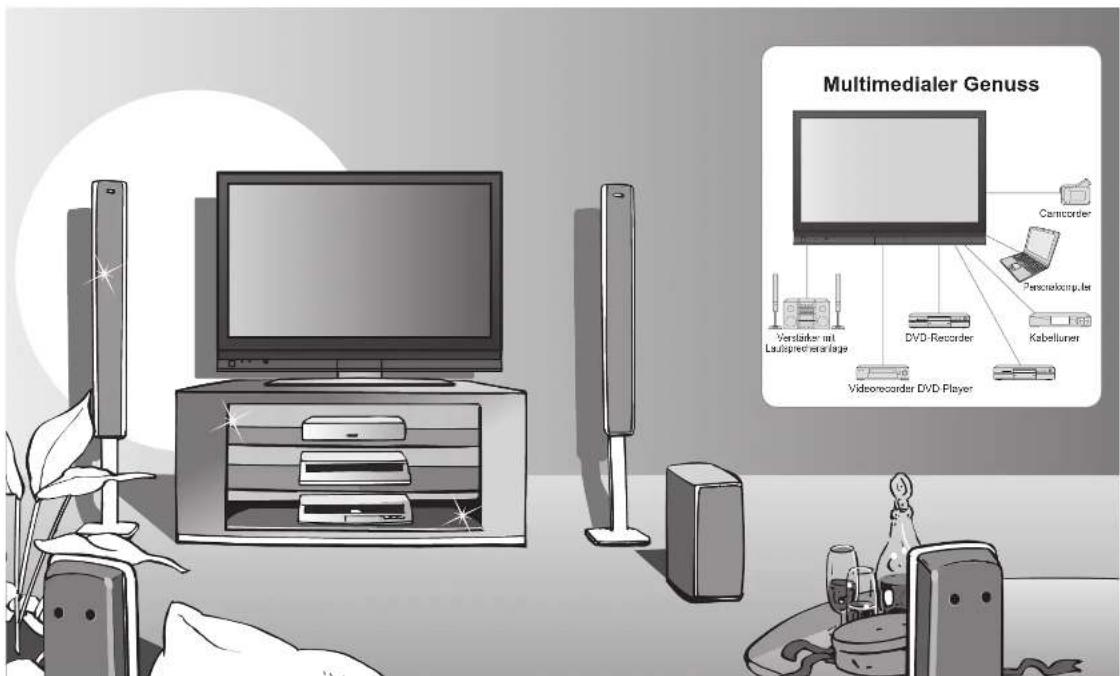

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss Vestärker mit Laufspredenterlage Camccarder DVO-Recorder Kabelluner Vidorecorder DVD-Player

Hinweise zu den DVB-Funktionen

• Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats DVB-T (MPEG2) empfangen werden können. Nähere Informationen hierzu sind von Ihrem Panasonic-Fachhändler erhältlich.
• In bestimmten Ländern stehen die DVB-Funktionen möglicherweise nicht zur Verfügung.
• Dieser Fernseher ist mit den gegenwärtigen DVB-Spezifikationen kompatibel. Seine Kompatibilität mit zukünftigen DVB-Diensten ist jedoch nicht gewährleistet.

Bitte unbedingt lesen

● Sicherheitsmaßnahmen 4
(Warnung / Vorsicht)
● Hinweise 5
● Pfl ege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6

●Anordnung der Bedienelemente 7
●Grundlegende Anschlüsse · 8

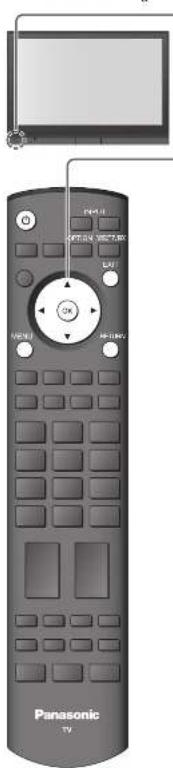

●Automatische Einrichtung·10

Einsatz des Fernsehers

Grundlegende Funktionen

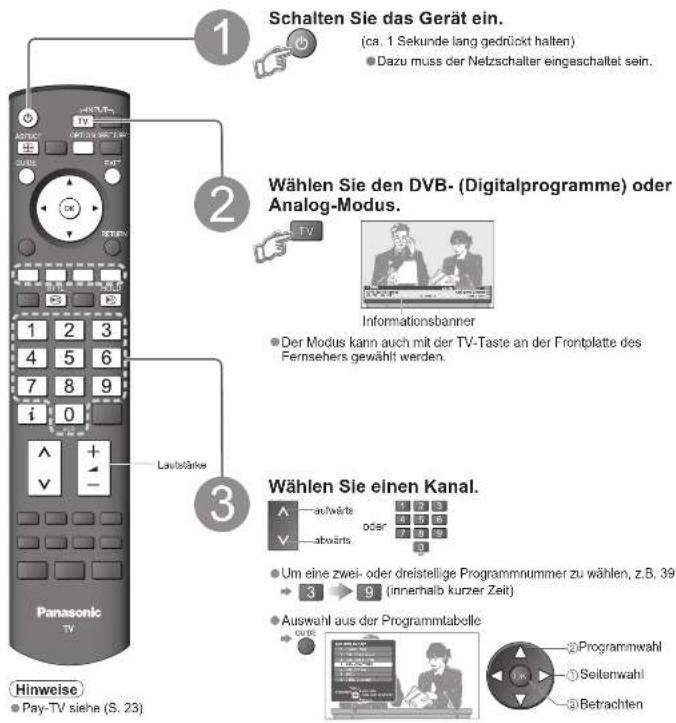

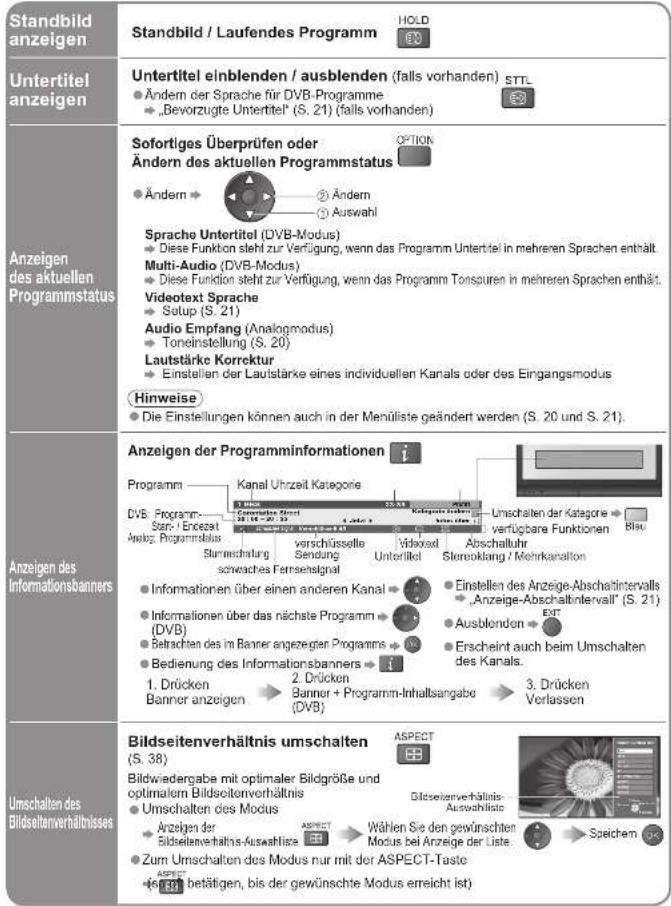

Betrachten von Fernsehprogrammen ……12

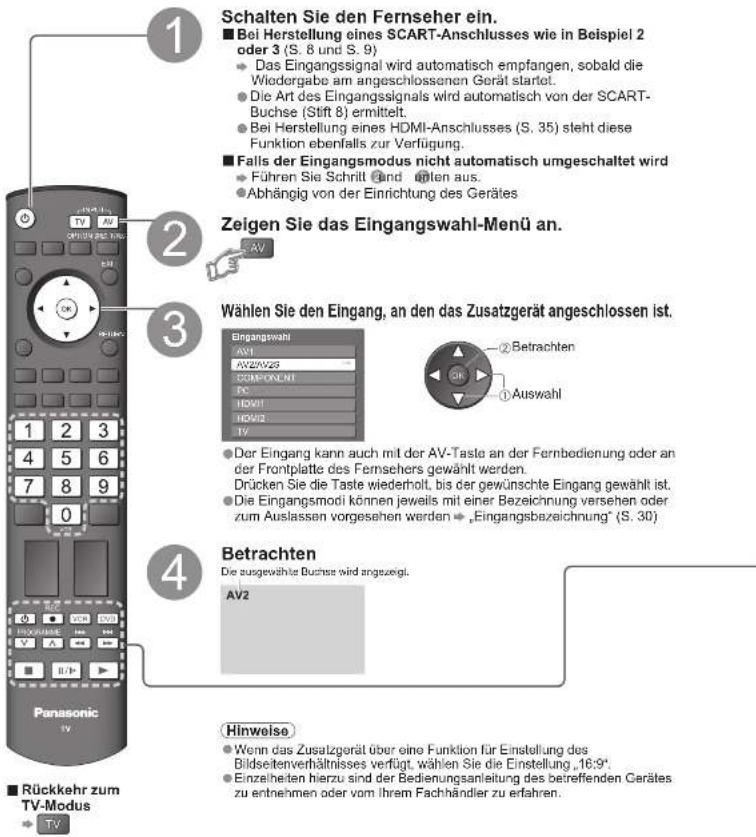

● Betrachten von Videos und DVDs …… 14

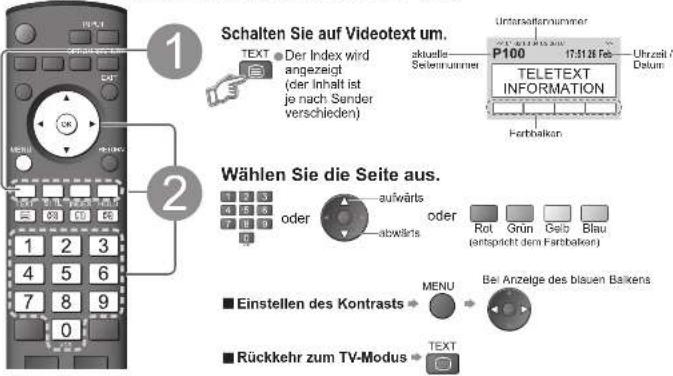

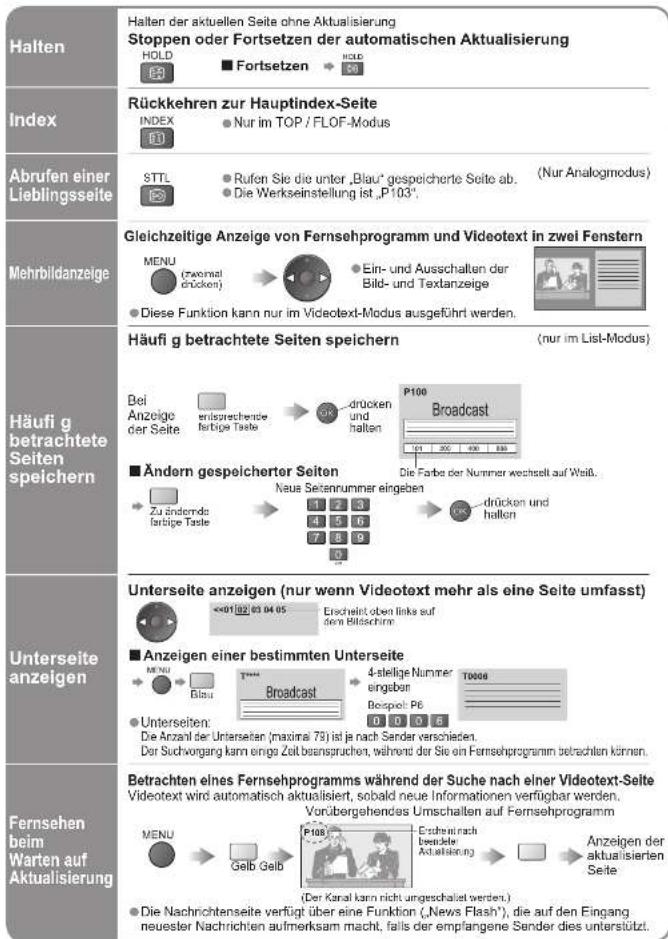

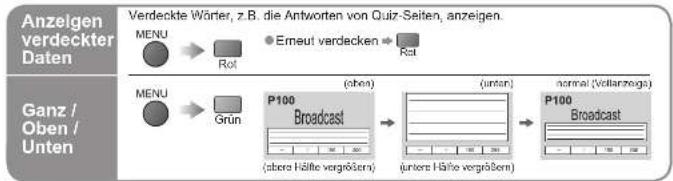

● Betrachten von Videotext ......16

Weiterführende Funktionen

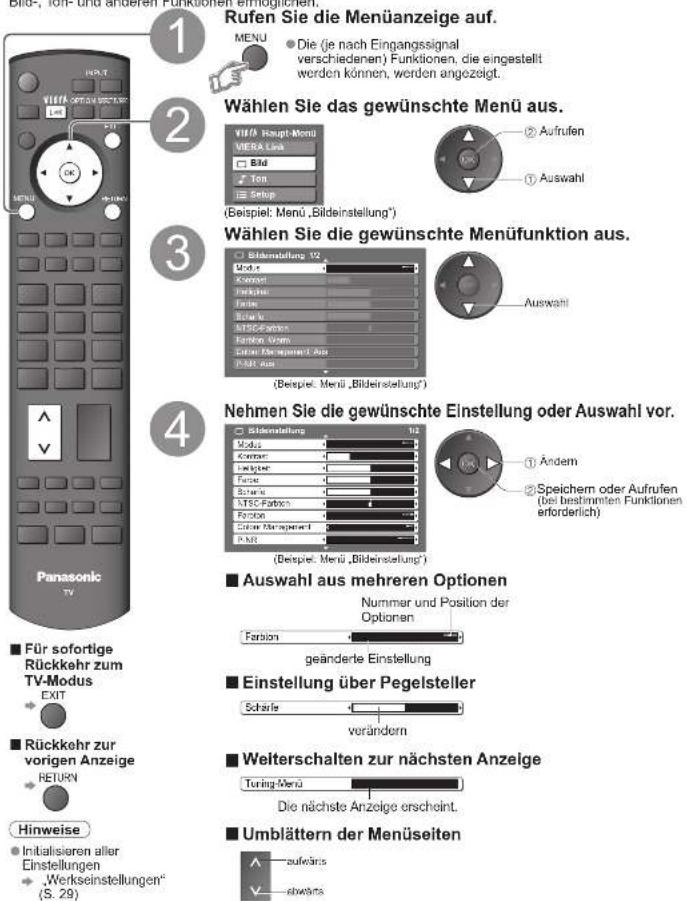

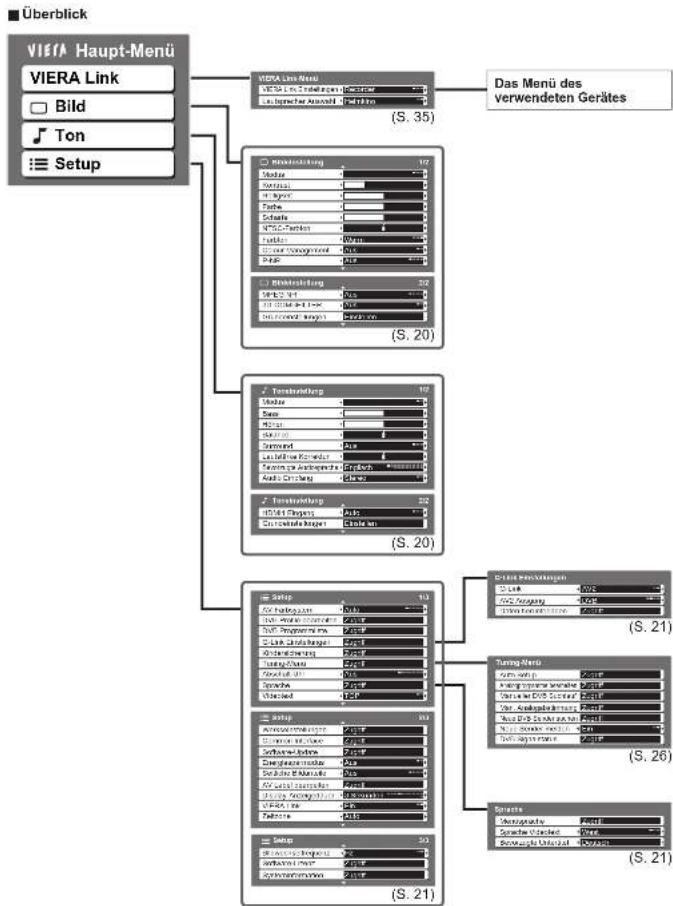

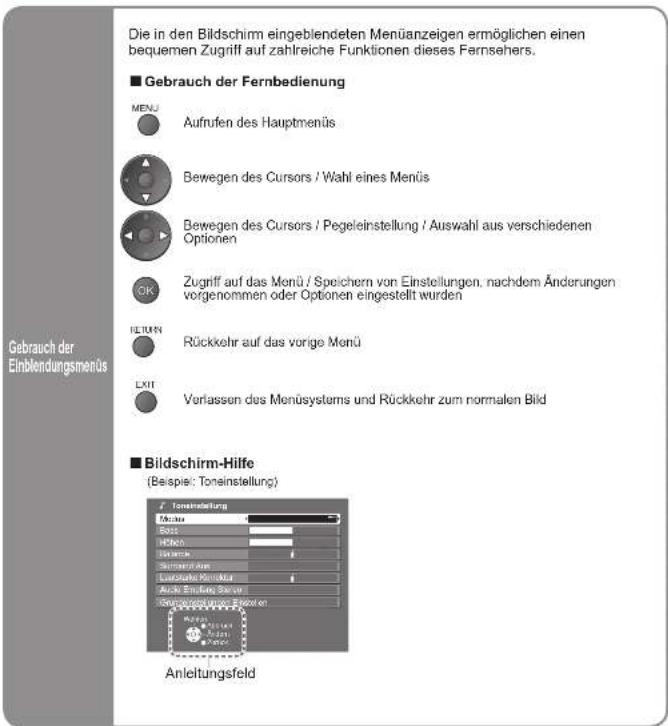

• Gebrauch der Menüfunktionen ……18 (Bild, Klangqualität usw.)

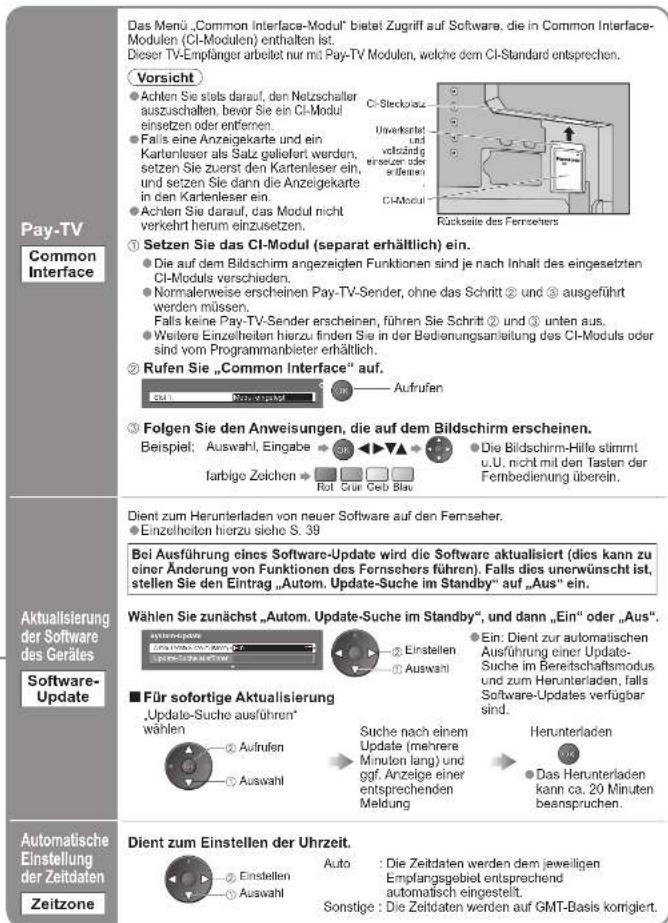

  ● DVB-Einstellungen (DVB) 22
  (Pay-TV, Software-Aktualsierung, Uhrzeilenstellung)

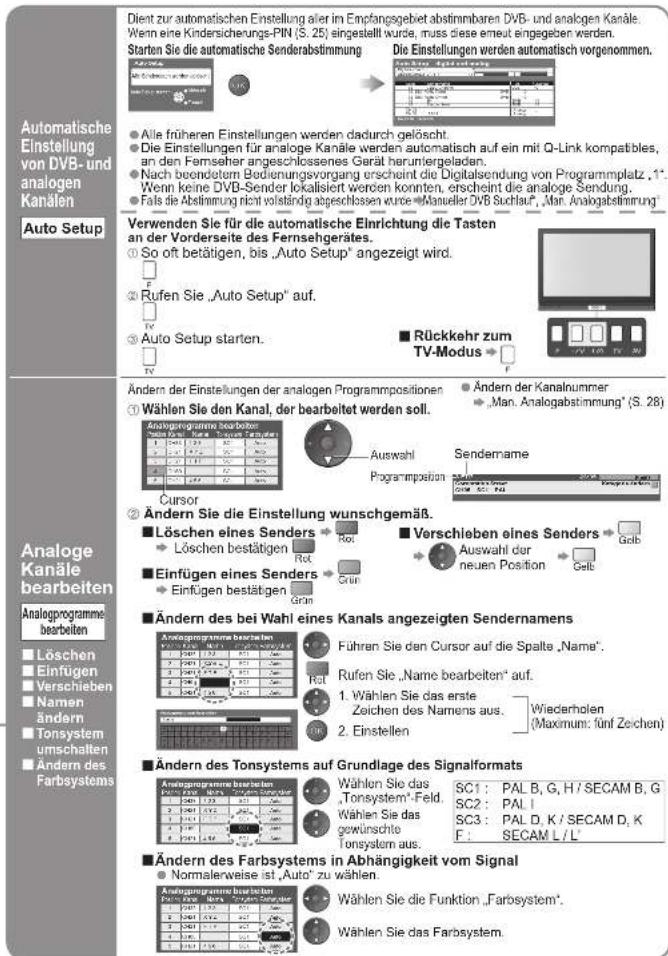

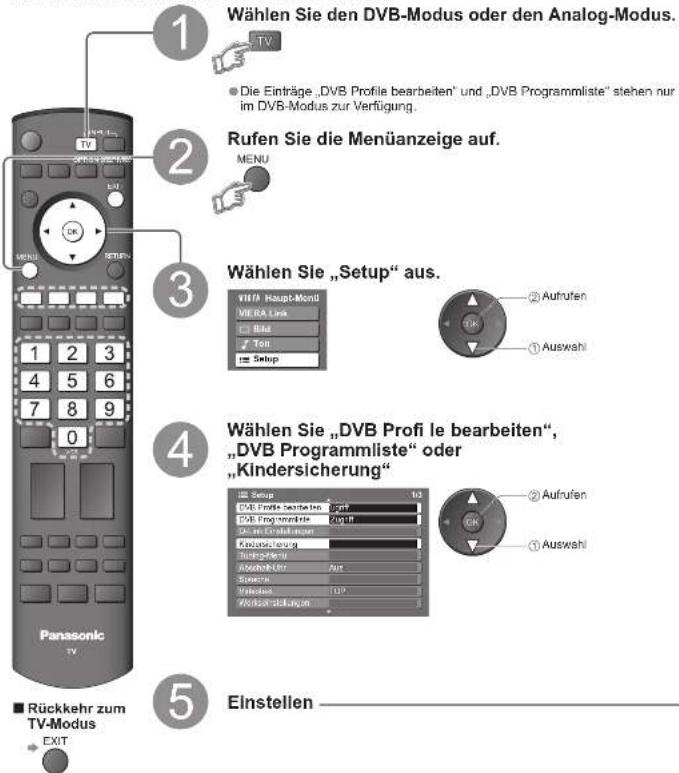

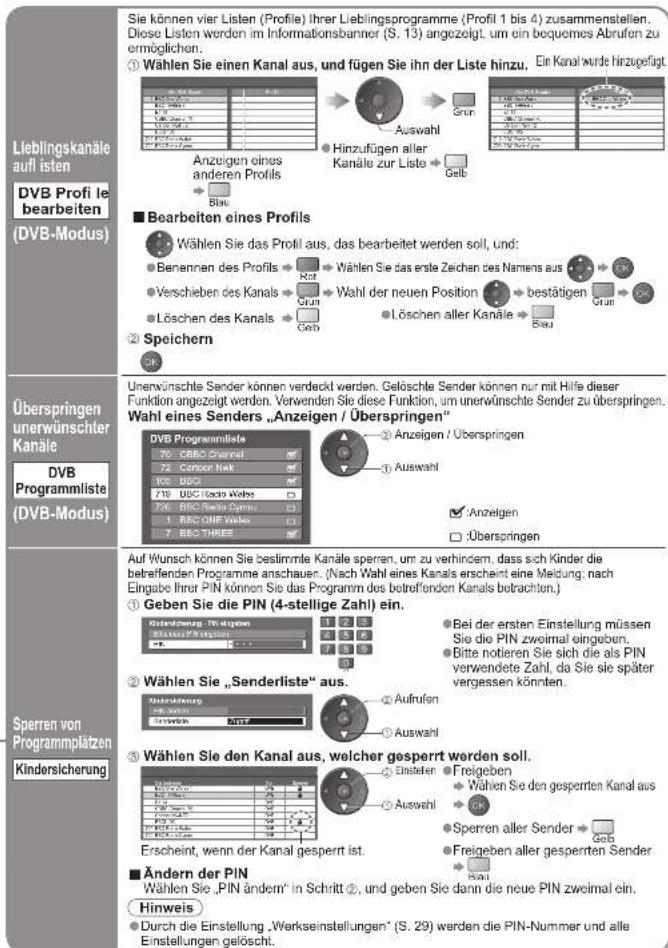

  Bearbeiten von Kanälen 24

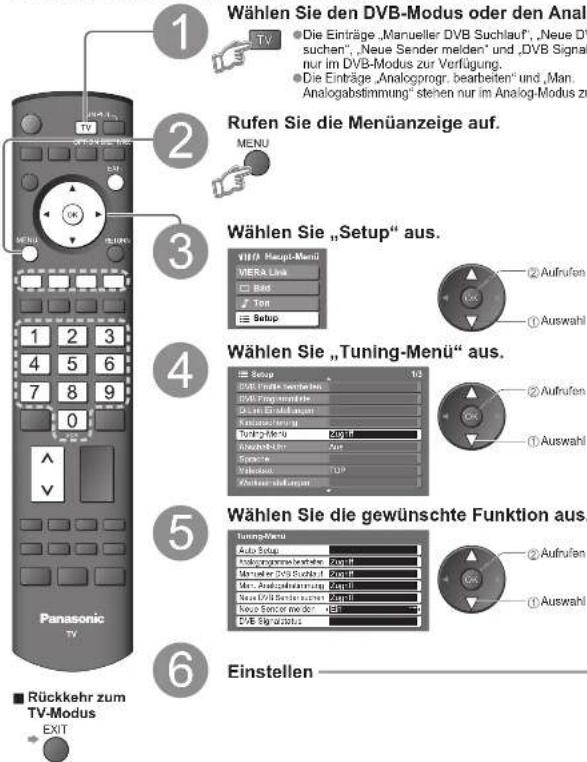

  ● Weiterführende Sendereinstellungen …… 26

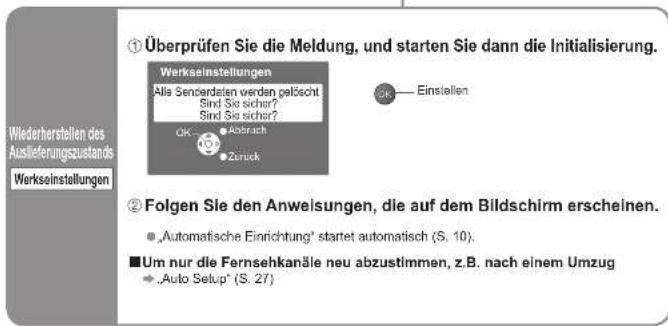

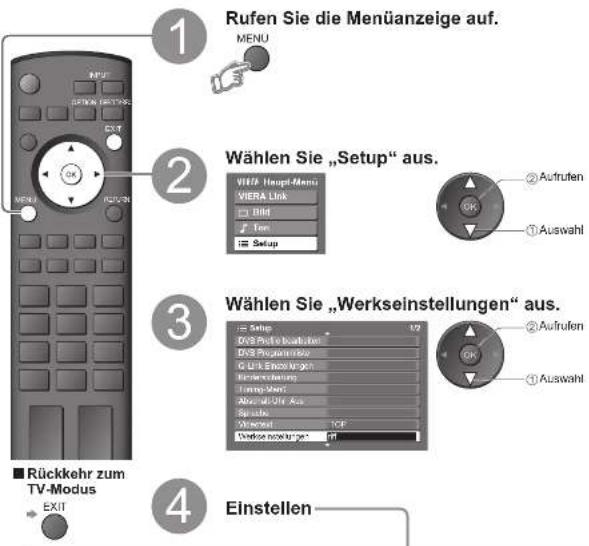

  Wiederherstellen des Auslieferungszustands · 29

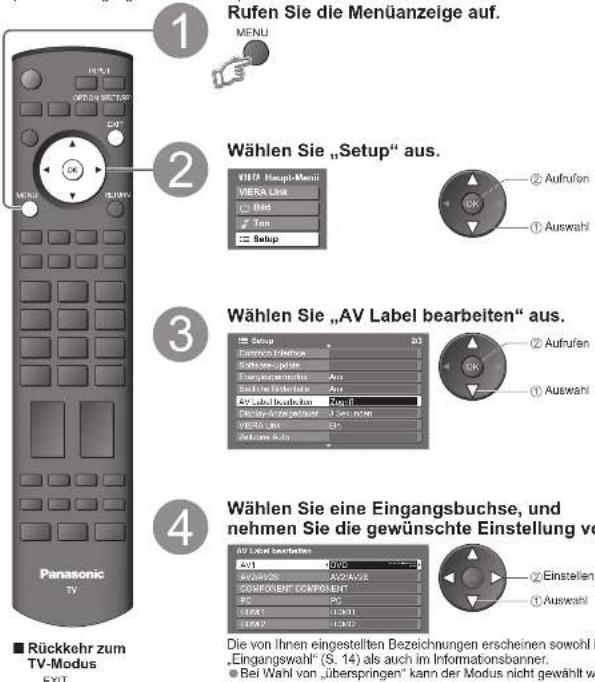

  Eingangsbezeichnung 30

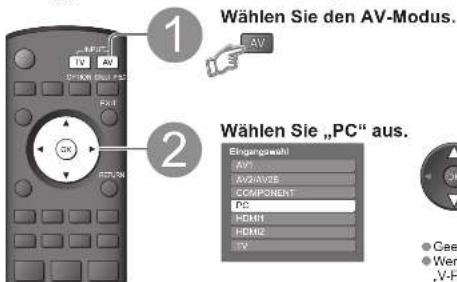

  ● Anzeigen von PC-Bildem auf dem Fernsehschirm 31
  Q-Link-Funktionen 32

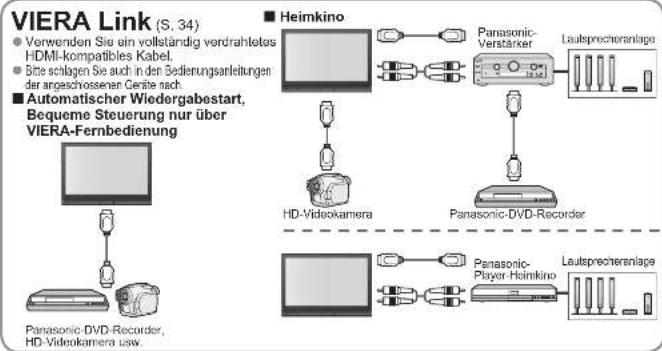

  ● HDMI-Funktionen 33
  (HDMI-Buchse / VIERA Link)
  Zusatzgeräte 36

Häufi g gestellte Fragen usw.

● Technische Informationen 38
● Häufi g gestellte Fragen 4
● Technische Daten 43
● Lizenzinformationen 44

Sicherheitsmaßnahmen

Warnung Vorsicht

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandaushruch verursachen.)
• Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
  ● Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geerdete
  Netzsteckdose angeschlossen werden.
• Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
• Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzstockdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des
  Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
• Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
  Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netztecker unverzüglich von der Netzteckdose, falls irgendeine Anomalität festgestellt wird!

220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen

Keine Änderungen am Gerät vornehmen

(Im Geräteinneren bei nden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

- Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern. - Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Das Gerät weder direkter

Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem

Geräteinneren fernhalten

- Lassen Sie keine metallischen oder entzündlichen Gegenstände durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

- Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für

dieses Gerät vorgesehenen Ständer / Montageteile verwenden

- Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsegefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. - Verwendung separat erhältlicher Ständer / Montagehalterungen (S. 6).

Hinweise

■ Vor dem Reinigen des Gerätes den Netzstecker abziehen

(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge hab

■Vor einem längeren Nichtgebrauch des Farnschers den Netzstecker abziehen

- Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

■ Nur aufrecht transportieren

Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u.U. ein Nachbild auf dem Plasmabildschirm zurück („Einbrennen“). Da es sich bei diesem Phänomen nicht um eine Funktionsstörung handelt, erstreckt sich die Garantieleistung des Herstellers nicht darauf.

Typische Standbilder

- Kanalnummer und sonstige Logos - Standbild mit einem

Bildseitenverhältnis von 4:3

- Videospiel

● Computerbild

Um Einbrennen zu verhindern, wird der Kontrast automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein Bedienungsvorgang ausgeführt wird. (S. 41)

■ Bereitschafts-Umschaltautomatik

- Wenn dem Gerät innerhalb von 30 Minuten kein Signal zugeleitet wird und kein Bedienungsvorgang im Fernsehmodus stattf ndet, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

■Folgende Geräte vom Fernseher fernhalten

● Elektronische Geräte

Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzernungen verursachen).

● Geräte mit Infrarotsensor

Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschimoberfläche. Bei hartenäcker Verschmutzung: Fauchten Sie ein weiches Tuch mit saubarem Wasser oder einer Lösung aus 1 Teil neutralem Haushals-Reinigungsmittel und 100 Teilen Wasser, und wischen Sie die Bildschimoberfläche damit ab. Raiben Sie anschließend mit einem bruckenen, weichen Tuch nach.

Vorsicht

- Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände. - Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pflege: Reiben Sie Schmutzfliecken mit einem weichen, trockenen Tuch von den Außenflächen ab.

Bei harnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringer Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

● Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.

(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.) ● Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblätert). ● Schützen Sie das Gebäude vor längerem Kontakt mit Gegenständen aus Gummi oder PVC

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör
□Fernbedienung ●EUR7737Z50
□Bedienungsanleitung

Bitte vergewissem Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Batterien für die Fembedienung (2) R6 (UM3)

□Sockel (ST-42D2-WS) ●TBL0E0016

Bitte beziehen Sie sich

bei der Installation auf die Gebrauchsanweisung des Sockels

√

Einlegen der Batterien in die Fernbedienung
1

2

Polaritätsmarkierungen (+, -) beachten

Vorsicht

• Werden die Batterien mit verlauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fembedierung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manqanbatterie).
  ● Verwenden Sie keine aufladbaren Batterien (Ni-Cd-Akkus) in dieser Fembedlenung.
• Batterien dürfen weder verbrannt noch zerlegt werden.

Sonderzubehör

Wandhalterung

(vertical)

• TY-WK42PV3W

(schräg)

• TY-WK42PR2W

• TY-WK42PR3W

Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann

Bildverzemungen verursachen) ● Sichem Sie Kabel bei Bedarf mit den Klemmen.

- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des

1. Befestigen Sie die Kabelschelle.


Entfernen vom Fernseher:

1. Bündeln Sie die Kabel.


Lösen:

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der
  Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte lesen Sie die den bzw. dem Sockel beiliegende Anleitung aufmerksam durch, und achten Sie unbedingt darauf. geeignete Maßnahmen zu treffen, um ein Umkippen des Fornsehors zu verhindern.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

Anordnung der Bedienelemente

Nelzschalter

Funktionswahl

Lautstärke, Kontrast, Halligkeit, Farbo, Schäde

Helligkeit, Farbe, Schäne, NTSC-Farbton (im NTSC-Modus).

Klappe zum Öffnen hochklappen

Umschallen des

Eingangsmodus

Wechseln der

Programmpositionen

um einen Schritt vor

oder zurück. Wenn

Funktion angezeigt wird, kann diese durch

wird, kann diese durch Drücken der Tasten

angehoben oder

abgesenkt werden. Im

Bereitschaftsmodus wird

dadurch der Femseher eingeschaltet.

Betriebs-LED

- Das DVD-System ist während der direkten TV-Aufzeichnung aktiviert (Bereitschaftsbe

Taste Bereitschaft Ein / Aus

(Umschalten des Fernsehers zwischen Ein und Bereitschaft)

Umschalten des

Bildseitenverhältnisses (S. 13)

Aufrufen des VIERA Link-Menüs (S. 35)

Programmtabelle (S. 12)

OK-Taste zur Bestätigung der Auswahl — Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten.

Hauptmenü

Diese Taste zum Aufrufen des VIERA Link-Menüs sowie der Menüs für Bildeinstellung, Toneinstellung und Installation drücken. (S. 18)

Videotext (S. 16)

Untertitel

Anzeigen von Untertiteln (S. 13)

Tasten für Programm-/ Kanalumschaltung (3-9) und Umbältern von Videotext-Seiten (S. 12 und S. 16) Im Bereitschaftsmodus kann der Fernseher auch mit diesen Tasten eingeschaltet werden.

Programminformationen (S. 13)

Programmplatz aufwärts / abwärts

Videorecorder

DVD-Recorder-Funktionen (S. 15)

ASPECTRUM OFF OK Cancel 1 2 3 4 5 6 7 8 9 0

Panasonic TV

Umschalten des Eingangsmodus TV - Umschalten zwischen DVB-Modus (Digitalsender) / Analog-Modus (S. 12) AV - Umschalten des AV-Eingangsmodus (S. 14)

Direkte TV-Aufzeichnung Für sofortige Aufzeichnung eines Programms mit einem Videorecorder / DVD-Recorder über Q-Link-Anschluss (S. 32)

Aufrufen des Optionsmenüs Ermöglicht eine bequeme Einstellung der bevorzugten Videoeinstellungen und Klangoptionen. (S. 13)

Verlassen des Menüs

(Rückkehr zum Fernsehprogramm)

Cursortaslen für Auswahl und Einstellung Rückkehr zum vorigen Menü

Farbige Tasten für Auswahl, Navigieren und Bedienung verschiedener Funktionen

Standbild (S. 13)

Halten von Videotext (S. 17)

Videotext-Index (S. 17)

Stummschaltung Ein / Aus

Lautstärke

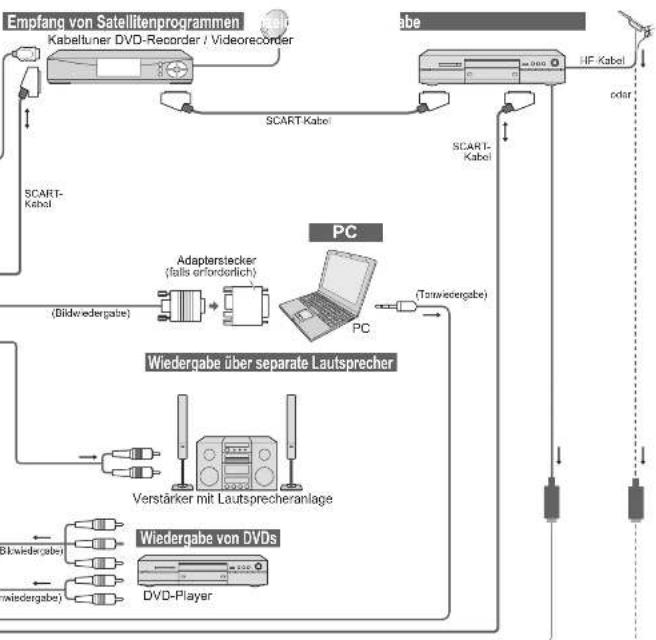

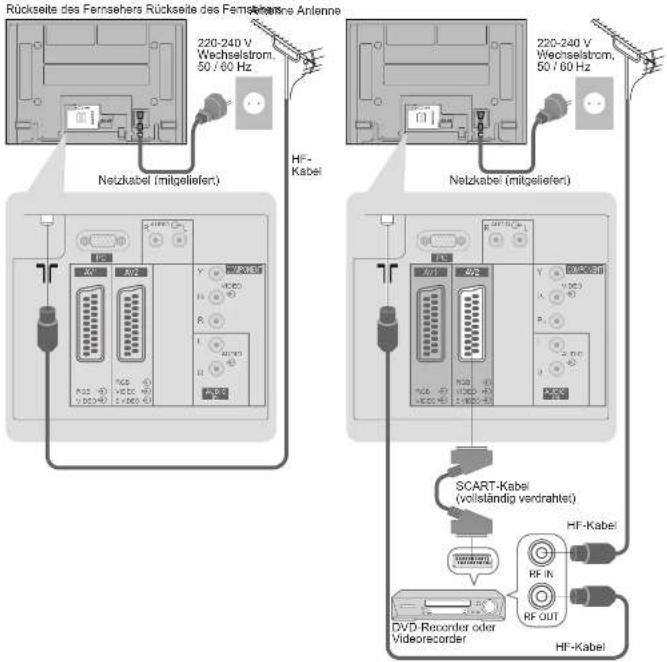

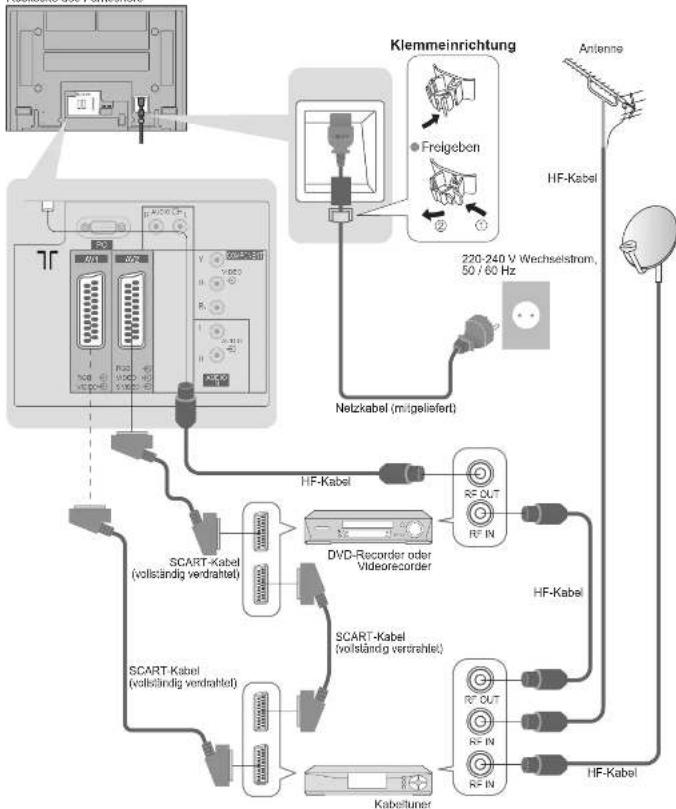

Grundlegende Anschlüsse

Die in den nachstehenden Abblolungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irpanweiche Kabel anschließen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

Beispiel 1
Anschließen der Antenne
Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder

Hinweise
- Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 32).

Beispiel 3
Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuner
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Rückseite des Fernsehers

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

Panasonic TV

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheiner der Manlanzeine auf dem Bildschirm vorstreichen mehrere Sekunden.)

- Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebs-LED: Ein)

Wählen Sie die Sprache.

Wählen Sie Ihr Land aus.

Starten Sie die automatische Einrichtung.

- Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert.

Die Reihenfolge, in der die Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

- Wenn ein mit Q-Link oder einer ähnlichen Technologie (S. 32) kompatibles Aufnahmegerät angeschlossen ist, werden die analogen Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen.

Wählen Sie die gewünschte Bildeinstellung.

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

- Ändern von Kanälen - Bearbeiten von Kanälen (S. 24) Analogprogramme bearbeiten. (S. 27)

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers. ■ Gebrauch der Fernbedienung MENU Aufrufen des Hauptmenüs Bewegen des Cursors / Wahl eines Menüs Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden RETURN Rückkehr auf das vorige Menü EXIT Verlassen des Menüsystems und Rückkehr zum normalen Bild ■ Bildschirm-Hilfe (Beispie: Toneinstellung) Anleitungsfeld

Hinweise

- Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 27). - Bei Versagen des Herunterladens → „Daten herunterladen“ (S. 21). - Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter eingeschaltet sein. Wählen Sie den DVB- (Digitalprogramme) oder Analog-Modus. Informationsbanner Der Modus kann auch mit der TV-Taste an der Frontplatte des Fernsehers gewählt werden. Wählen Sie einen Kanal. Aufwärts oder Um eine zwei- oder dreistellige Programmnummer zu wählen, z.B. 39 (ninnerhalb kurzer Zeit) Auswahl aus der Programmtabelle 2Programmwahl Seitenwahl 3Betrachten Hinweise Pay-TV siehe (S. 23)

■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Standbild anzeigen Standbild / Laufendes Programm HOLD Untertitel anzeigen Untertitel einblenden / ausblenden (falls vorhanden) STTL Ändern der Sprache für DVB-Programme „Bevorzugte Untertitel" (S. 21) (falls vorhanden) Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus Ändern ② Ändern ③ Auswahl Sprache Untertitel (DVB-Modus) Diese Funktion steht zur Verfügung, wenn das Programm Untertitel in mehreren Sprachen enthält. Multi-Audio (DVB-Modus) Diese Funktion steht zur Verfügung, wenn das Programm Tonspuren in mehreren Sprachen enthält. Videotext Sprache Setup (S. 21) Audio Empfang (Analogmodus) Toneinstellung (S. 20) Lautstärke Korrektur Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus Hinweise Die Einstellungen können auch in der Menüllste geändert werden (S. 20 und S. 21). Anzeigen des Informationsbanners Anzeigen der Programminformationen Programm Kanal Uhrzeit Kategorie DVB-Programm... Star - Erdezeit Anlage Programmstatus Sturmachtung schwaches Fennsengalnai Informationen über einen anderen Kanal Informationen über das nächste Programm (DVB) Betrachten des im Banner angezegen Programms Bedienung des Informationsbanners 1. Drücken Banner anzeigen 2. Drücken Banner + Programm-Inhaltsangabe (DVB) Umschalten des Anzeige-Abschaltintervalls „Anzeige-Abschaltintervall" (S. 21) Ausblenden Erscheint auch beim Umschalten des Kanals. 3. Drücken Verlassen Umschalten des Bildseitenverhältnis umschalten (S. 38) Bildwiedergabe mit optimaler Bildgröße und optimalum Bildseitenvorhältnis Umschalten des Modus Anzeigen der Bildseitenverhältnis-Auswahlrisa ASPECT Wählen Sie den gewünschten Modus bei Anzeige der Liste. Speichem Zum Umschalten des Modus nur mit der ASPECT-Taste (4.13) betätigen, bis der gewünschte Modus erreicht ist)

Betrachten von Videos und DVDs

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen des Gerätes (S. 8 und S. 9)

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

Schalten Sie den Fernseher ein. ■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 8 und S. 9) • Das Eingangssignal wird automatisch empfangen, sobald die Wiedergabe am angeschlossenen Gerät startet. • Die Art des Eingangssignals wird automatisch von der SCART- Buchse (Stift 8) ermittelt. • Bei Herstellung eines HDMI-Anschlusses (S. 35) steht diese Funktion ebenfalls zur Verfügung. ■ Falls der Eingangsmodus nicht automatisch umgeschaltet wird • Führen Sie Schritt And üben aus. • Abhängig von der Einrichtung des Gerätes Zeigen Sie das Eingangswahl-Menü an. Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist. Eingangswahl AV1 AV2/V23 COMPONENT DC HOM1 HOM2 TV ② Betrachten ① Auswahl Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Frontplatte des Fernsehers gewählt werden. Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist. Die Eingangsmodi können jeweils mit einer Bezeichnung versehen oder zum Auslassen vorgesehen werden • „Eingangsbazeichnung“ (S. 30) 4 Betrachten Die zusgewählte Buchse wird angezeigt. AV2 Hinweise Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“. Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fembedienung gesteuert werden.

VCR DVD	VCR / DVD-Schalter*Wählen Sie die Stellung ,VCR*, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuemWählen Sie die Stellung ,DVD*, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuem
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder, Rückspulen, Suchlauf rückwärts (während der Wiedergabe) DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe) DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für Zeitlupenwiedergabe gedrückt halten
PROGRAMMEV A	Programm aufwärts / abwärtsWahl des Programms
REC	AufzeichnungStarten der Aufzeichnung

*Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic

① Bringen Sie den VCR / DVD-Schalter in die entsprechende Stellung.

② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

Stellung „VCR“

Gerät	Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät	11

Gerät	Code
DVD-Gerät	70 (Standardeinstellung)
Player-Heimanlage	71

Hinweise

- Überprüfen Sie nach der Änderung des Codes, dass eine Bedienung des betreffenden Geräles möglich ist. - Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt. - Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen. - Bei manchen Gerätemodellen können bestimmte Funktionen u.U. nicht gesteuert werden.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet. Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist der TOP-Modus?

TOP-Videotext ist eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl gewünschter Videotext Seiten.

● Rasche Übersicht über die verfügbaren Videotext-Informationen

- Einfache Auswahl des gewünschten Themenbereichs in mehreren Schritten - Seitenstatus-Informationen im unteren Bereich des Bildschirms

Seite aufwärts / abwärts

Auswahl des gewünschten Themenbereichs →

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs

(Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachlete Seiten speichern“, S. 17)

■ Umschalten des Modus → „Videotext“ im Menü „Installation“ (S. 21)

Schalten Sie auf Videotext um. Der Index wird angezeigt (der Inhalt ist je nach Sander verschieden) aktuelle Selektnummer Untersatformummer P100 17:31:26 Feb Uhrzeit / Dolum TELETEXT INFORMATION Farbbalkan Wählen Sie die Seite aus. oder aufwärts abwärts oder Rot Grün Gelb Blau entspricht dem Farbbalkan ■ Einstellen des Kontrasts → MENU → Bei Anzeige des blauen Balkens ■ Rückkehr zum TV-Modus → TEXT

■ Praktische Videotext-Funktionen

Halten Halten der aktuellen Seite ohne Aktualisierung Stoppen oder Fortsetzen der automatischen Aktualisierung HOLD ■Fortsetzen HOLD Index Rückkehren zur Hauptindex-Seite INDEX ●Nur im TOP / FLOF-Modus Abrufen einer Lieblingsseite STTL ●Rufen Sie die unter „Blau“ gespeicherte Seite ab. ●Die Werkseinstellung ist „P103”. Mehrbildanzeige Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern MENU (wonal drücken) ●Diese Funktion kann nur im Videotext-Modus ausgeführt werden. Häufi g betrachtete Seiten speichern (nur im List-Modus) Bei Anzeige erüstrechte fürige Taste → P100 Broadcast der Seite drücken und halten ■Ändern gespeicherter Seiten Zu ändernde fürige Taste → 1 2 3 4 5 6 7 8 9 100 Neue Seitennummer eingeben → drücken und halten Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst) <<0102 03 04 05 Erscheint oben links auf den Bildischeine ■Anzeigen einer bestimmten Unterseite MNU T***Broadcast 4-stellige Nummer eingesben Bonspol: P6 ●Unterseiten: Die Anzahl der Unterselten (maximal: 79) ist je nach Sander verschieden. Der Suchworgang kann einige Zeit beansprachen, während der Sie ein Fernsehprogramm betrachten können. Fernsehen beim Warten auf Aktualisierung Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden. Vorübergehendes Umschalten auf Fernsehprogramm MENU → Gelb Gelb → P100 Erzhen nach besübte Aktualisierung → Anzeigen der aktualisierten Seite (Der Kanal kann nicht ungeschaltet werden.) ●Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht, falls der empfangene Sender dies unterstützt.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Top- und andere Furchlinen ermöglichen.

Rufen Sie die Menünzeige auf. MENU Die (je nach Eingangssignal verschiedener) Funktionen, die eingestellt werden können, werden angezeigt. Wählen Sie das gewünschte Menü aus. VIEA Raupt-Menu VIERA Link Bid Ton Setup (Beispiel: Menü „Bildeinstellung“) Auswahr Auswahl Wählen Sie die gewünschte Menüfunktion aus. Bildesstellung 12 Modul Konzern Dellheim Farbe Bundel MASC-Fabban Fandels Form Einst. Manzernert Aus Fandl Aus Auswahl Nehmen Sie die gewünschte Einstellung oder Auswahl vor. Bildesstellung 12 Modul Konzern Dellheim Farbe Bundel MASC-Fabban Fandels Form Einst. Manzernert Aus Fandl Aus Auswahl Auswahl aus mehreren Optionen Nummer und Position der Optionen Farbion geänderte Einstellung Einstellung über Pegelsteller Scharle vorändern Welterschalten zur nächsten Anzeige Turing Menü Die nächste Anzeige erscheint. Umblättern der Menüseiten Aufwärts dwärts Panasonic TV Für sofortige Rückkehr zum TV-Modus EXIT Rückkehr zur vorigen Anzeige RETURN Hinweise Initialisieren aller Einstellungen „Werkeinstellungen“ (S. 29)

●Nur die verfügbaren Einträge können ausgewählt werden.

Gebrauch der Menüfunktionen

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
VIERA Link	VIERA LinkEinstellungen	Dient zur Steuerung eines angeschlossenen Gerätes des Marke Panasonic. „Einfache Steuerung nur über VIERA-Fernbedienung“ (S. 35)„Laufsprechensteuertung“ (S. 35)● Das VIERA Link-Menü kann auch direkt über die VIERA Link-Taste an der Fernbedienung aufgerufen werden.
	LautsprecherAuswahl
Bild	Bildmodus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino)● Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.
	Kontrast, Helligkeit, Farbe, Schärfe	Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.
	NTSC-Farbton	Dient zur Einstellung des Farbstons.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)
	Colour Management	Lebhattere Farben werden automatisch erzeugt. (Aus / Ein)● Nicht gültig für das PC-Signal.
	P-NR	Reduzierung von Bildrauschen Reduziert automatisch unerwünsches Bildrauschen. (Aus / Normal / Dynamik / Automatisch)● Bei HDMI- und PC-Signalen sowie DVS-Sendern steht diese Einstellung nicht zur Verfügung.
	MPEG NR	Bei DTV-, DVD- und VCD-Wiedergabe wird Rauschen automatisch reduziert. (Aus / Niedrig / Mittel / Hoch)
	3D-COMBFILTER	Lebhattere Stand- und Zeilupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.● Bei Zuleitung von RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen ist diese Einstellung unwirksam.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Bildmodus auf die Vorgabeeinstellungen zurückzustellen.
Ton	Modus	Grundlegender Tonmodus (Musik / Sprache)
	Bass	Dient zur Einstellung des Ausgangspegels der Bässe.
	Höhen	Dient zur Einstellung des Ausgangspegels der Höhen.
	Balance	Dient zur Einstellung des Lautstärkepegels des rechten und linken Laufsprechers.
	Surround	Surround Sound-Einstellungen (Aus / Surround / SRS TruSurround XT)Surround: Eine Dynamic Enhancer-Schaltung wird zur Simulierung von räumlichen Effekten eingesetzt.SRS TruSurround XT: SRS TruSurround XT® erzeugt einen hochwertige Surround Sound-Effekt mil nach zwei Laufsprachem von jeder Programmquelle, die zur Ausgabe von mit Surround Sound codierten Signalen im Stände ist.
	Lautstärke Korrektur	Dient zum Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus.
	Bevorzugte Audiosprache	Wählt die bevorzugte Sprache für DVB Multi-Audio (die verfügbaren Tonspursprachen sind je nach Sender verschieden).
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)● Normaleinstellung: Stereo● Wenn ein Stereosignal nicht empfangen werden kann: Mono● M1/M2: Zur Anzahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.● Nur Analogmodus
	HDMI1 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 33).Auto : Automatische Erkennung von digitalen und analogen Programmquellen Digital : HDMI-KabelanschlussAnalog: HDMI-DVI-Adapter-Kabelanschluss● Nur HDMI1-Eingangsmodus● Der HDMI2-Buchse können nur Digitalsignale zugeleitet werden.● Für die HDMI2-Buchse steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Tonmodus auf die Vorgabeeinstellungen zurückzustellen.

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
Setup	AV-Farbsystem	Dient zur Wahl des optionalen Farosystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
	DVB Profi le bearbeiten	Dient zur Erstellung einer Liste von Lieblingssendern (S. 25).
	DVB Programmliste	Dient zum Überspringen unerwünschter DVB-Kanäle (S. 25).
	Q-Link	Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Fernseher und einem kompatitlen Aufnahmegeräl verwenden werden soll (AV1 / AV2) (S. 32).
	AV1 / AV2Ausgang	Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (Analog / DVB / AV1 / AV2 / Monitor)●Monitor: Das auf dem Bildschirm angezeigte Bild●Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.
	Daten herunterladen	Lädi Kanalinformationen zu einem Q-Link-lauglichen Gerät herunter, das an den Fernseher angeschlossen ist.
	Kindersicherung	Dient zum Spemen eines Kanala, um ein Betrachten seines Programma durch Kinder zu verhindern. (S. 25)
	Auto Setup	Dient zur automatischen Einstellung aller im Empfangsgebiet abslimmbaren Kanäle. (S. 27)
	Analogprogramme bearbeiten	Dient zum Bearbeiten von analogen Kanälen (S. 27).
	Manueller DVB Suchlauf	Dient zum manuellen Einstellen von DVB-Kanälen (S. 28).
	Man.Analogabstimmung	Dient zum manuellen Einstellen von analogen Kanälen (S. 28).
	Neue DVB Sender suchen	Dient zum Hinzufügen von neuen DVB-Sendern (S. 28).
	Neue Sender melden	Legt fest, ob eine Meldung zur Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde (S. 28).
	DVB Signalstatus	Dient zur Überprüfung des DVB-Signalzustands (S. 28).
	Abschalt-Uhr	Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Menüsprache	Dient zum Ändern der Sprache der in den Bildschirm eingebilendeten Anzeigen.
	Sprache Videotext	Dient zur Wahl der Videotext-Sprache. (West / Ostj / Ost2)●West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch●Ost1: Tschechisch, Englisch, Eständisch, Lettisch, Rumänisch, Russisch, Ukrainisch●Ost2: Tschechisch, Ungarisch, Lettisch, Politisch, Rumänisch
	Bevorzugte Untertitel	Wählt die bevorzugte Sprache für die DVB-Untertitel (die verfügbaren Untertitelsprachen sind je nach Sender verschieden).●Einblenden von Untertitel «S. 13
	Videotext	Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 16)
	Werkseinstellungen	Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem Umzug (S. 29).
	Common Interface	Dient zum Betrachten von Pay-TV (S. 23).
	Software-Update	Dient zum Herunterladen von neuer Software auf den Fernseher (S. 23).
	Energiesparmodus	Reduziert die Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
	Seitliche Bildanteile	Dient zur Erhöhung der Helligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)●Die empfohlene Einstellung ist „Hoch“, damit das Auftraten von Nachbildern verhindert wird.
	AV Label bearbeiten	Jede Eingangsbuches kann mit einer Bezeichnung versehen oder bei der Auswahl übersprungen werden (S. 30).
	Display-Anzeigedauer	Dient zur Einstellung der Zeitdauer der Anzeige des Informationsbanners (S. 13) auf dem Bildschirm.○(keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schritten
	VIERA Link	Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / Ein) (S. 34).
	Zeitzone	Automatische Einstellung der Zeitdaten (S. 23)
	Bildwechselfrequenz	Ändert die Bildvararbeitung des Bildschirms (richtet sich nach dem Eingangssignal).●Normalerweise auf „100Hz“ einstellen.
	Software-Lizenz	Dient zur Anzeige der Software-Lizenzinformationen.
	Systeminformation	Zeigt die Systeminformation dieses Fernsehers an.

• Bei Verwendung eines PC wird ein anderes Menü angezeigt. (S. 31)
• Nur die verfügbaren Einträge können ausgewählt werden.

DVB-Einstellungen (DVB-Modus)

Die DVB-Einstellungen bieten Zugriff auf verschiedene weiterführende Funktionen.

Das Menü „Common Interface-Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist. Dieser TV-Empfänger arbeitet nur mit Pay-TV Modulen, welche dem CI-Standard entsprechen. Vorsicht ● Achten Sie stals darauf, den Netzschaller auszuschalten, bevor Sie ein CI-Modul einsetzen oder entfernen. ● Falls eine Anzeigekte und ein Kartenleser als Salz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekte in den Kartenleser ein. ● Achten Sie darauf, das Modul nicht verkehrt herum einzusetzen. ① Setzen Sie das CI-Modul (separat erhältlich) ein. ● Die auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden. ● Normalerweise erscheinen Pay-TV-Sender, ohne das Schritt ② und ③ ausgeführt werden müssen. Falls keine Pay-TV-Sender erscheinen, führen Sie Schritt ② und ③ unten aus. ● Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich. ② Rufen Sie „Common Interface“ auf. ③ Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. Beispiel: Auswahl, Eingabe → SKI → ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶◀ Aufrufen Dient zum Herunterladen von neuer Software auf den Fernseher. ● Einzelheiten hierzu siehe S. 39 Bei Ausführung eines Software-Update wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fornsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“ ein. Wählen Sie zunächst „Autom. Update-Suche im Standby“, und dann „Ein“ oder „Aus“. ■ Für sofortige Aktualisierung „Update-Suche ausführen“ wählen → Austrufen → Auswahl → Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung → Herunterladen → Das Herunterladen kann ca. 20 Minuten beanspruchen. Automatische Einstellung der Zeitdaten Zeitzone Dient zum Einstellen der Uhrzeit. Auto : Die Zeitdaten werden dem jeweiligen Empfangsgebiet entsprechend automatisch eingestellt. Sonstige : Die Zeitdaten werden auf GMT-Basis korrigiert.

Bearbeiten von Kanälen

Sie können eine Liste Ihrer Lieblingskanäle zusammenstellen, unerwünschte Kanäle überspringen und das Betrachten bestimmter Kanäle durch Kinder verhindern.

Wählen Sie den DVB-Modus oder den Analog-Modus. TV Die Einträge „DVB Profile bearbeiten“ und „DVB Programmliste“ stehen nur im DVB-Modus zur Verfügung. Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VHBA Haupt-Menu MERA Line Bild Toll Setup ② Aufrufen ① Auswahl Wählen Sie „DVB Profi le bearbeiten“, "DVB Programmliste" oder "Kindersicherung" Setup 1/3 2 Aufrufen 3 Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Auswahl Einstellen Rückkehr zum TV-Modus EXIT

Lieblingskanäle auf isten DVB Profi le bearbeiten (DVB-Modus) Sie können vier Listen (Profile) Ihrer Lieblingsprogramme (Profil 1 bis 4) zusammenstellen. Diese Listen werden im Informationsbanner (S. 13) angezeigt, um ein bequemes Abrufen zu ermöglichen. ① Wählen Sie einen Kanal aus, und fügen Sie ihn der Liste hinzu. Ein Kanal wurde hinzugefügt. ■ Bearbeiten eines Profils Wählen Sie das Profil aus, das bearbeitet werden soll, und: Benennen des Profils → Rot → Wählen Sie das erste Zeichen des Namens aus → RUR Verschieben des Kanals → Gun → Wahl der neuen Position → bestätigen → Quin Löschen des Kanals → Geb → Löschen aller Kanäle → Bau Speichern Überspringen unerwünschter Kanäle DVB Programmliste (DVB-Modus) Auf Wunsch können Sie bestimmte Kanäle speren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meidung, nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.) ① Geben Sie die PIN (4-stellige Zahl) ein. Wahlen Sie „Senderliste“ aus. Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben. Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten. Wählen Sie „Senderliste“ aus. Aufrufen Auswahl Wählen Sie den Kanal aus, welcher gesperrt werden soll. Einsleiten → Freigeben → Wahlen Sie den gesperrten Kanal aus Auswahl → Sperren aller Sender → Geb Erscheint, wenn der Kanal gesperrt ist. Ändern der PIN Wählen Sie „PIN ändern“ in Schritt ②, und geben Sie dann die neue PIN zweimal ein. Hinweis Durch die Einstellung „Werkseinstellungen“ (S. 29) werden die PIN-Nummer und alle Einstellungen gelöscht.

Weiterführende Sendereinstellungen

Nach einem Umzug können Sie alle Fernsehkanäle erneut abstimmen, oder Sie können neue Sendedienste suchen, die erst kürzlich den Betrieb aufgenommen haben.

Wählen Sie den DVB-Modus oder den Analog-Modus.

Die Einträge „Manueller DVB Suchlauf“, „Neue DVB Sender suchen“, „Neue Sender melden“ und „DVB Signalstatus“ stehen nur im DVB-Modus zur Verfügung.

Die Einträge „Analogprogr. bearbeiten“ und „Man. Analogabstimmung“ stehen nur im Analog-Modus zur Verfügung.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

Wählen Sie „Tuning-Menü“ aus.

Wählen Sie die gewünschte Funktion aus.

Einstellen

Einstellen von Kanälen

DVB-Kanal manuell einstellenManueller DVB Suchlauf	Normalerweise wird „Auto Setup“ oder „Neue DVB Sender suchen“ für die DVB-Kanaleinstellung verwendet. Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle automatisch eingestellt werden konnten.[6] [sover][7] [sover][8] [sover][9] [sover][10] [sover][11] [sover][12] [sover][13] [sover][14] [sover][15] [sover][16] [sover][17] [sover][18] [sover][19] [sover][20] [sover][21] [sover][22] [sover][23] [sover][24] [sover][25] [sover][26] [sover][27] [sover][28] [sover][29] [sover][30] [sover][31] [sover][32] [sover][33] [sover][34] [sover][35] [sover][36] [sover][37] [sover][38] [sover][39] [sover][40] [sover][41] [sover][42] [sover][43] [sover][44] [sover][45] [sover][46] [sover][47] [sover][48] [sover][49] [sover][50] [sover][51] [sover][52] [sover][53] [sover][54] [sover][55] [sover][56] [sover][57] [sover][58] [sover][59] [sover][60] [sover][61] [sover][62] [sover][63] [sover][64] [sover][65] [sover][66] [sover][67] [sover][68] [sover][69] [sover][70] [sover][71] [sover][72] [sover][73] [sover][74] [sover][75] [sover][76] [sover][77] [sover][78] [sover][79] [sover][80] [sover][81] [sover][82] [sover][83] [sover][84] [sover][85] [sover][86] [sover][87] [sover][88] [sover][89] [sover][90] [sover][91] [sover][92] [sover][93] [sover][94] [sover][95] [sover][96] [sover][97] [sover][98] [sover][99] [sover][100]
Analogen Kanal manuell einstellenMan.Analogabstimmung	■ FeinabstimmungDiese Funktion ermöglicht eine Feinabstimmung einzelner Kanäle (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird.)■ SuchlaufNehmen Sie die manuelle Einstellung analoger Kanäle nach Ausführung von ATP vor. Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0".[IMAGE]Wählen Sie einen Kanal.Suchlauf und SpeichernWahl der ProgrammpositionA V SufchenSufchenSpeichern
DVB-Kanal automatisch hinzufügenNeue DVB Sender suchen	Jeder neu gefundene DVB-Sender wird der DVB-Servicelliste (S. 25) automatisch hinzugefügt.[IMAGE]Der neue Sender wird hinzugefügt, wobei die aktuellen Einstellungen unverändert gespeichert werden.
Benachrichtigung anzeigenNeue Sender melden	Dient zur Festlagung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wird, oder nicht. (Ein / Aus)[IMAGE]
DVB-Signal überprüfenDVB Signalstatus	Dient zur Wahl eines Kanals und Überprüfung des DVB-Signalzustands. Vorwenden Sie diese Funktion zur Justierung der Ausrichtung der Antenne.● Um andere Kanäle zu testen, diese Taste benutzen. ▶ ▶Signalqualität:● Grüiner Balken● guter Signalzustand● Gelber Balken● schlechter Signalzustand● Rolter Balken● schlechter Signalzustand (Antenne Justieren)

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind. Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ①Auswahlt Wählen Sie „Werkseinstellungen“ aus. Setup VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ②Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ③Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ④Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑤Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑥Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑦Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑧Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑨Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑩Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑪Auswahlt Wählen Sie „Setup“ aus. VIEA Hugel-Menu WIERA Link Bild Tet Setup Auswahlt ⑫Auswahlt

Wiederherstellen des Auslieferungszustands Werkseinstellungen ① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung. Werkseinstellungen Alla Senderdaten werden pellecht Sind Sie sicher? Sind Sie sicher? OK —— Abreach Zurück ② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. „Automatische Einrichtung“ startet automatisch (S. 10). ■Um nur die Fernsehkanäle neu abzustimmen, z.B. nach einem Umzug „Auto Setup“ (S. 27)

Eingangsbezeichnung

Um die Identifizierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen. (Wahl des Eingangsmodus → S. 14)

Benutzereingabe
Sie können jeder Eingangsbuchse einen gewünschten Namen zuweisen.

Geben Sie die Zeichen ein.

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschiminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Femsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 36)

Wählen Sie den AV-Modus. Wählen Sie „PC“ aus. Engangswah AV7 AV2/AV58 COMPONENT PC HDMI1 HDMI2 TV Caes Wen .V-P

Rückkehr zum

TV-Modus

■ Menü „PC Einstellungen“ (wunschgemäß ändem)

Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ bis (S. 18)

Menü		Funktion Einstellungen / Konfi guration (Optionen)
Bild	ErweitertePC-Einstellungen	W/B High R Einstellung des Weißabgleichs für den Farbton Rot	1 und 2gf.wiederhöft einstellen
		W/B High B Einstellung des Weißabgleichs für den Farbton Blau
		W/B Low R Einstellung des Grauabgleichs für den Farbton Rot
		W/B Low B Einstellung des Grauabgleichs für den Farbton Blau
		Gamma (2.0) / 2.2 / 2.5 / S Kurve
Setup	PCEinstellungen	Aufl üsung	Dient zum Umschallen der Aufl üsung.● VGA (640 = 460 Pixel), WVGA (852 = 460 Pixel), XGA (1.024 = 758 Pixel)● Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt. Bei Auftralen von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung derwaagerechten Position.
		V-Position	Dient zur Einstellung dersenkrechten Position.
		Taktphase	Dient zur Beseitigung von Fackern und Verzerungen.● Nehmen Sie diese Einstellung vor, nachdem Sie denEintrag „Takt“ eingestellt haben. ● Bei Auftreten von Rauschenwählen Sie den Minimalpegel.
		Synchronisation	Dient bei einem verzerten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Gründsignal)● H & V: Synchronisation über die vom PC zugestellten Horizonte- und Verkauffrequenz-Signaleauf Gründahl: Synchronisation über das vom PC zugeletestet Gründsignal (falls vorhanden)

●Weitere Einträge → S. 20 und S. 21

Q-Link-Funktionen

Die Q-Link-Funktion dient dazu, den Femseher mit einem angeschlossenen Videorecorder / DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

Voraussetzungen

Der angeschlossene Videorecorder / DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.

●Das jeweilige Gerät muss über ein vollständig verdrahtates SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers angeschlossen sein. (S. 36)

- Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV1 / AV2 Ausgang) eingerichtet worden sein. (S. 21)

■ Herunterladen der Informationen für Kanäle

●Führen Sie die automatische Senderabstimmung aus. (S. 27)

Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 10) ●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 21)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufendenFernsehprogramms
Informationen/Meldung	Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)
Einschaltverknüpfung und automatischer Wiedergabestart	Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator/das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Femsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Femseher momentan im Bereitschaftsmodus befin dt.)
Ausschaltverknüpfung	Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

- "DATA LOGIC" (ein Warenzeichen von Melz Corporation) - "Megalogic" (ein Warenzeichen von Grundig Corporation) - "Easy Link" (ein Warenzeichen von Philips Corporation) - "SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

HDMI-Funktionen

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Cerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (+1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Femschers angeschlossen werden. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzeräte“ (S. 36).

Hinweise

- Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

- Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit der HDMI1-Buchse dieses Fernsehers (*2).

- Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden).

- Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 20)

- Kompatible Audiosignal-Ablastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44.1 kHz, 32 kHz

● Die HDMI2-Buchse ist ausschließlich auf die Zuleitung von digitalen Audiosignalen ausgelegt.

● Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

- Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A

- Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h. Inhaltschutz für sehr breitbandige digitale Inhalte) kompatibel.

- Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.

- Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 40.

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (*2): Im Fachhandel erhältlich.

■ Übersicht über die Steuerfunktionen

Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 34). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

Funktion\Anschluss	VIERA Link und Q-Link Nur (HDMI) (SCART)	VIERA Link Nur Q-Link (HDMI) (SCART)
Automatischer Wiedergabestart	○	○	○
Einschaltverknüpfung	○	○	○
Ausschaltverknüpfung	○	○	○
Lautsprechersteuerung	○(nicht über SCART)	○	-
Bequome Steuerung nur über VIERA-Fembedlenung	○(nicht über SCART)	○	-
Direkte TV-Aufzeichnung	○(nicht über HDMI)	-	○
Herunterladen der analogen Kanäle	○(nicht über HDMI)	-	○

HDMI-Funktionen

VIERA Link ,HOMTrol TM\*\*

«Erweiterte HDMI-Ersatzmöglichkeiten slehen bei Anschluss an Panasonic-Genève zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind. Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.

Wenn ein Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGAL HD-Videokamera, Player-Heimkino, Verstärker usw.) über HDMI-Kabel hergestellt wird, werden die beiden Geräte automatisch miteinander verknüpft. Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control“ ausgestatiel sind, steht die folgende Funktion zur Verfügung: Automatischer Wiedergabestart (S. 35)

- Einschaltverknüpfung (S. 35)

- Ausschaltverknüpfung (S. 35)

● Lautsprechersteuerung (S. 35)

Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control 2° ausgestattet sind, steht zusätzlich die folgende Funktion zur Verfügung: Bequeme Steuerung nur über VIERA-Fembedlenung (S. 35)

Diese Funktionen stehen nur bei Panasonic-Vorstellen zur Verfügung, die mit „HDAVI Control“ und „VIERA Link“ auspasstellend sind. VIERA Link „HDAVI Control“ ist eine einzigterige Zusatzfunktion auf der Grundlage der Steuersfunktionen von HDMI, einer weltweit stabierten Schnittstellennorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährsteilen, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen sind. Defilierte Informationen zur Kompaltibilität finden in Sie der Beziehungsanleitung des betreffenden Gerätes. Bille konsultieren Sie Ihren Panasonic-Fachhänder zu den mit dieser Funktion kompatiliten Geräten.

HDMI-Kabel

Zum Gebrauch dieser Funktion ist ein HDMI-kompatibles (vollständig verdrahteles) Kabel erforderlich. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Der Gebrauch eines HDMI-Kabels dar Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubehrens:

● RP-CDHG15 (1.5 m)

BP-CDHG30 (3.0 m)

● RP-CDHG50 (5.0 m)

■Vorbereitungen

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 37). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

■ Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“ oder „HDMI2“ ein (S. 14), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

Wählen Sie „VIERA Link“ aus.

„Ein“ aus. (Standardeinstellung: Ein)

Wählen Sie die Einstellung

Einstellen

BequemeSteuerung nurüber VIERA-Fernbedienung	Sie können einige Funktionen des angeschlossenenPanasonic-Gerätes mit der Fernbedienung diesesFernsehers bedienen. (dazu richten Sie den Geberder Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).● Falls Sie das Menü nicht aufrufen können, überprüfenSie die Einstellungen und das Gerät (S. 34).Zugriff auf das Menü für das Zusatzgerät1 Rufen Sie das Menü „VIERA Link“ auf. ➔2 Wählen Sie „VIERA LinkEinstellungen“ aus.[IMAGE]3 Wählen Sie das Gerätaus, auf das zugegriffenwerden soll.4 Bedienen Sie das Menü des Zusatzgerätes.—● Beispiel:[IMAGE]● Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes finden Sie indessen Bedienungsanleitung.		● Verfügbare Tasten an derVIERA-Fernbedienung:(je nach dem angeschlossenen Gerät)
				Verschieben des Cursors /Wahl eines Menüs
				Verschieben des Cursors /Aufrufen / Einstellen
				Speichern / Einstellen /Aufrufen
				Rückkehr auf das vorigeMenü
				Verlassen des Menüs
				Dieselbe Funktion wie dieOPTION-Taste am Gerät
				Zugriff bei Anzeige derTastenbezeichnungen imFarbbalken

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 43).

HDMI-kompatibles, vollständig verdrahleles Kabel

— Dieser Einstockplatz ist für den Kundendienst durch den Panasonic-Fachhändler vorgesehen.

I/O A27 A02 RGB RGB VELE S VIDE

■ Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung / Wiedergabe (Gerät)	BV1	BV2	COMPONENT	AUDIO OUT	HOMI
					1	2
■Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVD-Recorder)	○	○
■Wiedergabe von DVDs (DVD-Player)	○	○	○		○	○
■Wiedergabe von Camcorder-Bildern (Videokamera)	○	○			○	○
■Empfang von Satellitenprogrammen (Kabeltuner)	○	○			○	○
■Videcopiele (Videospielkonsole)	○	○
■Verwendung eines Verstärkers mit Lautsprecheranlage				○
■Q-Link	○	○
■Direkte TV-Aufzeichnung	○	○
■VIERA Link					○	○

○: Empfohlener Anschluss

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 13)

Auto: Bei Wahl dieser Einstellung wird das Bildseitverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, be dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatsbild handell. Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Femeherer die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingebendet, wenn ein Breit formatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto“ wird oben links in den Bildschirm eingebendet, wenn schwarze Balken am oberen und unteren Bildrand lässt werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, erfasst es, den gesamten Fall wählt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

- Das Bildsitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat, 16:9" ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand. - Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, illustieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders). - Das Bildsetenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden. - Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur .16:9" und .43")

Ampok

Zoom

Das optimale Bildseitenverhältnis wird gewählt und das Bild wird erweltet, so dass es den Bildschirm vollständig ausfüllt.

Das Bild wird milenem Bildesrenervernahme von 43 bildschrittend angelegt Nur am linken und rechten Bildrand macht sich eine gewinne Auslehnung des Bilds bemerkbar

Das Bild wird ohne Verzerrungen mit einem Bildsettenverhältnis von 16:9 im Leiterbox-Format oder mit einem Bildsettenverhältnis von 4:3 angezeigt.

4:3

Zoom2

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letlerbox-Formal angezeigt.

4.3 Vollformel

姓名：____

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

Das Bild wird mit einem Bildseterverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das BID wird ohne Verzernungen bildet mit 7000 mit einem Bildseterverhältnis von 2.35:11 Er schleter (enorophen) Leibertse-Formal angesetzt. Das Bild wird mit einem Bildseterwert in 800 von 16.9 in seiner modulator Grobe (genrüglich vergrübert) angesetzt.

Aktualisieren des Software-Systems (DVB-Modus)

Prüfen Sie regelmäßig, ob eine neue Software zur Verfügung steht, um sicherzustellen, dass Sie stets die neue Version besilzen. Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt, wenn die Update-Informationen auf dem Kanai vorhanden sind. Um die neue Software herunterzuladen, drücken Sie „OK“ -Herunterladen (beansprucht ca. 20 Min.). Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

■ Automatische Aktualisierung

Stellen Sie „Autom. Suche im Standby“ auf „Ein“ ein (S. 23). Sobald eine neue Version der Software ausgestrahlt wird, lädt der Femseher diese automatisch herunter. ● Der automatische Aktualisierungsvorgang wird laglich um 3:00 Uhr und 5:00 Uhr unter den folgenden Bedingungen ausgeführt. Der Femseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet). Momentan findet keine Aufzeichnung eines Programms statt.

■ Manuelle Aktualisierung

Führen Sie die Funktion „Update-Suche ausführen“ aus (S. 23). Wenn ein Update zur Verfügung sieht, wird ein Benachrichtungsbanner angezeigt. ●Um die neue Software herunterzuladen, drücken Sie „OK“ →Herunterladen (beansprucht ca. 20 Min.) Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

Hinweise

- Achten Sie während des Herunterladens darauf, den Fernseher weder auszuschalten noch irgendwelche Tasten zu belätigen (Nach beendetem Herunterladen schaltet das Gerät in den normalen Fernsehbetrieb zurück.) - Bei der Meldung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einsstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

VIERA Link „HDAVI Control™

Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 34)

Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen. Nach Urschatten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen. Wenn der Laufstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Laufstärkefundtion auf dem Bildschirm. Die Funktion für automatischen Wiedergestabert kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach. Wenn zwei Geräte des gleichen Typs gleichzeitig an den Fernsalter angeschlossen worden (z. e. ein GDIA-Gerät) an HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIER Link-Funktion nur für die Buchse mit der niedreren Nummer zur Verfügung. Bei, HDAVI Control 2 ^® handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit der Norm HDAVI Control kompetibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.

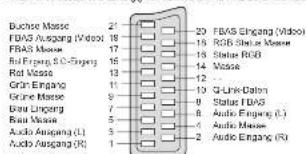

Informationen über die SCART- und HDMI-Buchsen

■ AV1-SCART-Anschluss

(RGB. VIDEO, Q-Link)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchro Masso 21 FBAS/Augang Mioho 19 FBAS Masso 17 Rox Ringing 15 Rox Masso 13 Grün Ringing 11 Grune Masso 9 Blau Ringing 7 Blau Masso 5 Audio/Augang (C) 3 Audio/Augang (R) 1 20 FBAS Eingang (Vidoo) 18 ROB Status Masso 16 Sotias RGB 4 Masso 12 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masso 2 Audio Eingang (R)

■ AV2-SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2: Pin 15 und 20 sind schängig von der AV2 S-VHS / VIDEO-Umschaltung.

Buchse Masse 21 FBAS Ausgang (Video) FBAS Masse 18 Red Engang, B.C.-Engang 17 Red Masse 16 Grän Engang 15 Gräne Masse 13 Bau Lingang 12 Bau Masse 11 Audio Anpass (L) 10 Audio Anpass (R) 9 20 FBAS Engang (Video) 19 RGB Stator Masse 18 Stator RGB 14 Masse 12 13 Q-Link-Daten 8 Status IDAS 8 Audio Engang (L) 4 Audio Masse 2 Audio Engang (R)

■ HDMI-Buchse

Technische Informationen

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Femsehers anschließen, um den Bildschirminhalt des PC auf dem Femsehschirm anzuzeigen und den Ton über die Lautsprecher des Femsehers wiederzugeben. • Die folgenden PC-Signale können zugeleitet werden: Horizontale Ablastfrequenz 31 kHz bis 69 kHz; vertikale Ablastfrequenz 59 Hz bis 56 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeine gewähleistet).

- Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

- Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.

- Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.

- Einzelheiten zu den geeigneten PC-Signalen finden Sie in der nachstehenden Tabelle. - Maximale Anzeigesuflösung

Bildsellenverhältnis\Modell-Nr.	TH-D42PN73E
4:3	766 × 768 Pixel
16:9	1.024 × 768 Pixel

● Stiftbelegung der 15-poligen D-sub-Buchse

5 3 2 1B 9 8 7 6B 8 4 2 15	Klemme	Signal	Klemme	Signal	Klemme	Signal
	1	R	6	GND (Masse)	31	NC (nicht verwendet)
	2	G	7	GND (Masse)	32	NC (nicht verwendet)
	3	B	8	GND (Masse)	33	HD
	4	NC (nicht verwendet)	9	NC (nicht verwendet)	34	VD
	5	GND (Masse)	10	GND (Masse)	35	NC (nicht verwendet)

Eingangssignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI

* Geeignetes Eingangssignal

Signal COMPONENT HDMI
525 (490) / 60p	×	×
525 (490) / 60p	×	×
625 (576) / 50i	×	×
625 (576) / 50p	×	×
750 (720) / 60p	×	×
750 (720) / 50p	×	×
1.125 (1.080) / 60i	×	×
1.125 (1.080) / 50i	×	×
1.125 (1.080) / 60p		×
1.125 (1.080) / 50p		×

PC (D-sub 15P)

Signal Horizontal frequency (kHz) Vertical frequency (Hz)
640 × 400 @70 Hz 31,47 70.07
640 × 480 @60 Hz 31,47 59.94
640 × 480 @75 Hz 37,50 75.00
800 × 600 @60 Hz 37,86 60.32
800 × 600 @75 Hz 46,86 75.00
800 × 600 @85 Hz 53,67 85.06
852 × 480 @60 Hz 51,44 59.89
1.024 × 768 @60 Hz 48,36 60.00
1.024 × 768 @70 Hz 56,48 70.07
1.024 × 768 @75 Hz 60,02 75.03
1.024 × 768 @85 Hz 68,68 85.00
1.260 × 1.024 @60 Hz 63,95 60.02
1.366 × 768 @60 Hz 46,39 60.04
Macintosh13" (640 × 480) 35,00 66.67
Macintosh18" (832 × 624) 49,73 74.55
Macintosh21" (1.152 × 870) 68,68 75.06

Hinweise ● Andere als die oben spezifizierten Signale können nicht richtig wiedergegeben werden.

- Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert. - Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Stancardtakt kompatibel. - PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist, kleine Details mit ausreichender Klarheit anzuzeigen.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln.

Falls sich die Störung auf diese Weise nicht beseiligen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

- Befindet sich der Fernseher im AV-Modus? - Ist der Netzstecker an eine Netzsteckdose angeschlossen?

● Ist der Fernseher eingeschaltet?

- Überprüfen Sie die Einstellungen des Menüs

„Bildeinstellung“ (S. 20) und des Lautstärkepegels.

●Prufen Sie nach, dass alle erforderlicher SCART-Kabel angeschlossen und alle

SCART-Kabel angeschlossen und alle Anzahlungs fort hormstellt werden sind

Anschlusse fest hergestellt worden sind.

Auto Aspekt

- Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses finden Sie auf S. 38

S-Video / Schwarzweißbild

- Überprüfen Sie, ob S-Video für den AV2/AV2S. Eingang ausgewählt wurde. Siehe Seite 14.

Eingeblendete Meldungen, z.B. „EC/AV1“

- Diese Meldungen können durch einfaches Drücken der Taste 4 vom Bildschim gelöscht werden. Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Nach der automatischen Einrichtung werden keine DVB-Programme angezeigt.

- Überprüfen Sie, ob in Ihrer Region DVB-Programme ausgestrahlt werden. - Justieren Sie die Antenne, um sie auf eine andere Übertragungsstation in größerer Nähe auszurichten. - Kontrollieren Sie die Bildqualität der analogen Kanäle. Falls diese schlecht sind, justieren Sie die Antenne, oder konsulbernen Sie Ihren Fachhändler.

Eine Fehlermeldung erscheint auf dem Bildschirm.

- Bitte folgen Sie den Anweisungen der Meidung. - Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Hinweis für Benutzer einer Zimmerantenne

Um ein hochweriges DVB-Bild zu erhalten, muss die optimale Qualität des DVB-Signals gewinnfleistet sein. Überprüfen Sie zu diesem Zweck den Eintrag „Signalstatus“ des Turing-Merus (S. 28). Für eine gute Bildqualität wird ein Pegel von mindestens, 5° benötigt. Zur Erzielung des optimalen Ergebnisses ist u. U. eine sorgfältige Justierung von Position und Ausrichtung der Antenne erforderlich.

Blank rectangular frame with no visible text, symbols, or markings

Aufzeichnung über die Funktion Direkte TVAufzeichnung / Q-Link ist nicht möglich

- Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV1/AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 21).

Permanent auf dem Bildschirm leuchtende Punkte

- Aufgrund des bei dieser Technologieanwendung fi ndenden Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig leuchten oder nie aufl euchten. Dabei handelt es sich nicht um eine Funktionsstörung

Kontrastreduzierung

• In den folgenden Fällen wird der Kontrast verringert,
  wenn einige Minuten lang kein Bedienvorgang stattfindet:
• Keine Signalzuleitung im DVB- oder AV-Modus
  • Bei Wahl eines gesperrten Kanals
• Bei Wahl eines unzulässigen Kanals
• Bei Wahl eines Festsender-Speicherplatzes
• Bei Anzeige eines Menüs

Häufig gestellte Fragen

	Störung	Abhilfemaßnahme
Bildstörungen	Gestörtes, stark verrauschtes Bild	● Stellen Sie den Eintrag „P-NR“ des Menüs „Bildelinstellung“ ein (um Bildrauschen zu beseitigen). (S. 20)● Prüfen Sie nach, ob sich eingeschatete Elektrogeräte oder Motoren (Auto, Motorad, Leuchtstoffrohre) in der Nähe befinden.
	Kein Bild	● Ist die Bildelinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 20)● Überprüfen Sie das Farbsystem. (S. 27)
	Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)	● Stimmen Sie die Kanäle erneut ab. (S. 27)
Tonstörungen	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	● Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
	Kein Ton	● Ist die Stummschaltung aktiviert? (S. 7)● Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	● Der Tonsignal-Empfang wird u.U. beeinträchtigt.● Stellen Sie den Eintrag „Audio Emptang“ (S. 20) des Menüs “Toneinstellung“ auf „Mondo“ ein. (Analogue)● Überprüfen Sie das Tonsystem. (S. 27)
DVB	● Aufgrund der verwendeten digitalen Empfangstechnologien kann es in bestimmten Gebieten trotz einwandfreiem Empfang von analogen Programmen vorkommen, dass die Empfangsqualität von DVB-Signalen beeinträchtigt wird.
	Trotz Verwendung einer hochwertigen Antenne ist kein Signalempfang möglich.	● Installieren Sie jeweils eine separate Antenne für den Fernseher und den Videorscorder (oder verwenden Sie einen Antennanspfahr).
	Bildstörungen treten auf, oder das Bild „friert ein“ oder verschwindet im DVB-Modus.	● Überprüfen Sie den Eintrag „DVB Signalsstatus“ (S. 26),Wenn „Signalqualität“ oder „Signalstärke“ in roter Darstellung erscheinen, überprüften Sie die Antenne. Falls sich das Problem durch eine Justierung der Antenne nicht beseitigen lässt,nehmen Sie bitte Kontakt mit Ihrem Panasonic-Fachhändler auf.● Schatten Sie der Ratschafter des Fernsehers einmal aus und dann wieder ein.
HDMI	Ungewöhnlicher Klang	● Stellen Sie den Audicausgang am angeschlossenen Gerät auf die Ausgabe von 2-Kanaligen Linear-PCM-Ton ein.● Überprüfen Sie die Einstellung des Eintrags.HDMI 1 Eingang“ des Menüs „Toneinstellung“. (S. 20)● Wenn eine "Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Audiosanachluss her. (S. 33)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.	● Ist das HDMI-Kabel richtig angeschlossen? (S. 36)● Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.● Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleist wird. (S. 40)● Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
Sonstiges	Der Fernseher schaltet selbstätig in den Bereitschaftsmodus um.	● Die Abschaltuhr-Funktion ist aktiviert.● Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht.	● Sind die Batterien polaritätsichtig eingelegt? (S. 6)● Ist der Fernseher eingeschaltet?

Technische Daten

Stromquelle 220-240 V Wechselstrom. 50 / 60 Hz
ausstungs-	Normaler Betrieb	270 W
	Bereitschaftszustand	0,7 W (Ohne DVB-Aufzeichnung)20 W (Mit DVB-Aufzeichnung)
Bildschirm Ton	Bildformat	16:9
	Bildschirmgröße	106 cm (Diagonale)922 mm (B1 × 518 mm (H)
	Anzahl der Pixel	786.432 (1.024 (B) × 768 (H)) [3.072 × 766 Bildpunkte]
	Lautsprecher	160 mm × 42 mm × 2 Stück, 8 Ω
	Audioausgang	20 W (10 W + 10 W ), 10% Gesamtkilirfaktor
PC-Signale		VGA, SVGA, XGASXGA ---- (komprimiert)Horizontalablastfrequenz 31 - 69 kHzVertikale Ablastfrequenz 59 - 86 Hz
Empfangssysteme /Empfangskanäle		PAL B, G, H, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E59CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KWVHF R1 - R2 VHF R3 - R5VHF R5 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Sändern mit einigen PAL-Videsrecordem (VCR) möglichDVB Digitae terrebnische Programmderkte über den VHUFH-AntennereingangM.NTSC Wiedergabe mit einigen M.NTSC-Videsrecordem (VCR) möglichNTSC (NUR AV-EINGANG) Wiedergabe mit einigen NTSC-Videsrecordem (VCR) möglich●Der Empfang der o.a. Signale ist von den lokalen Gegebenheiten achängtig.
Aerial - Rear		VHF / UHF
Operating Conditions		Temperatur 0 °C - 35 °CLuftfeuchtigkeit 20 % - 80 % RH (nichtkondensierend)
Ainschlussbuchten	AV1 (SCART-Anschluss)	21-pol. Anschluss (Audio-Video-Eingang, Audio-Video Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Anschluss)	21-pol. Anschluss (Audio-Video-Eingang, Audio-Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	COMPONENT	VIDEO Y 1,0 V[p-p] (einschl. Synchronisation)Pa, Pe ±0,35 V[p-p]AUDIO L-R 2 × RCA-Slifstecker 0,5 V[fms]
	Andere	HDMI1 / 2 Buchse des Typs A ● Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.
		PC HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 Ω)HD, VDT/TL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)
	Ausgang	AUDIO L-R 2 × RCA-Slifstecker 0,5 V[fms] (hohe Impedanz)
Abmessungen ( B × H × T )		1.020 mm × 727 mm × 330 mm (Einschließlich Socket)1.020 mm × 680 mm × 97 mm (Nur Fernseher)
Masse		34,0 kg Netto (Einschließlich Socket)27,0 kg Netto (Nur Fernseher)

Hinweise

- Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.

Dieses Gerät entspricht den nachstenend aufgeführten EMC-Richtlinien. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
