Produkttyp	Geschirrspüler (vollintegrierbar)
Modell	SN44M584EU
Marke	Siemens
Abmessungen (H x B x T)	81,5 cm x 60 cm x 55 cm (ca.)
Gewicht	max. 60 kg
Spannung	220 - 240 V, 50/60 Hz
Anschlusswert	2,0 - 2,4 kW
Absicherung	10/16 A
Wasserdruck	0,05 - 1 MPa (0,5 - 10 bar)
Programme	Intensiv 70°, Auto 45-65°, Eco 50°, Sanft 40°, PartyPlus 20 min, Vorspülen
Zusatzfunktionen	VarioSpeed (Zeit sparen), Halbe Beladung, Hygiene, IntensivZone, Extra Trocknen
Enthärtungsanlage	Ja, einstellbar H:00 - H:07
Salznachfüllanzeige	Ja, abschaltbar
Klarspülernachfüllanzeige	Ja, abschaltbar
Aquasensor	Ja, optische Trübungsmessung
Aqua-Stop	Ja
Besteckschublade	Ja, klappbare Stacheln
Korbhöhenverstellung	Oberkorb 3-stufig
Kindersicherung	Türverriegelung und Tastensperre
Selbstreinigung Siebe	Nein, manuelle Reinigung empfohlen
Energieeffizienzklasse	Nicht angegeben (typisch A+++ bis A+ für Baujahr)
Geräuschpegel	Nicht angegeben (ca. 44 dB typisch)
Warmwasseranschluss	Möglich, max. 60 °C

Häufig gestellte Fragen - SN44M584EU SIEMENS

Wie stelle ich die Wasserhärte am Siemens SN44M584EU ein?

Schalten Sie das Gerät ein, drücken Sie die Programmtaste A und die START-Taste gleichzeitig, bis H:0... erscheint. Lassen Sie die Tasten los. Drücken Sie die Programmtaste C, um den Härtegrad (H:00 bis H:07) einzustellen, je nach Ihrer Wasserhärte (siehe Tabelle in der Anleitung). Bestätigen Sie mit der START-Taste.

Wann muss ich Spezialsalz nachfüllen?

Die Salznachfüllanzeige 8 leuchtet auf, wenn Salz nachgefüllt werden muss. Füllen Sie Spezialsalz (kein Speisesalz) in den Vorratsbehälter 25 ein, immer unmittelbar vor dem nächsten Spülgang, um Korrosion zu vermeiden.

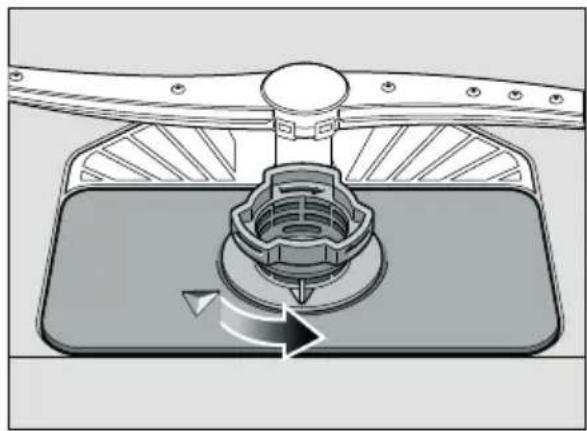

Wie reinige ich die Siebe des Geschirrspülers?

Drehen Sie den Siebzylinder los und nehmen Sie das Siebsystem (Grob-, Fein- und Microsieb) heraus. Entfernen Sie Rückstände unter fließendem Wasser. Setzen Sie die Siebe wieder ein, achten Sie darauf, dass die Pfeilmarkierungen sich gegenüberstehen.

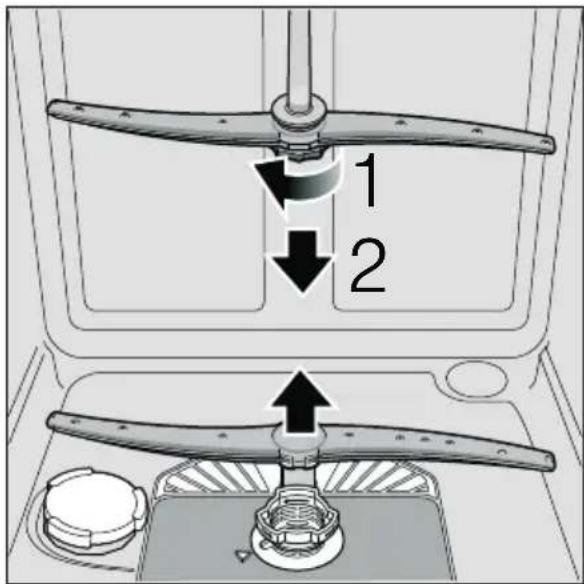

Was tun bei verstopften Sprüharmen?

Kontrollieren Sie die Düsen der Sprüharme auf Verstopfungen. Den oberen Sprüharm 22 abschrauben, den unteren 24 nach oben abziehen. Reinigen Sie die Arme unter fließendem Wasser und setzen Sie sie wieder ein.

Wie aktiviere ich die Tastensperre (Kindersicherung)?

Starten Sie ein Programm. Drücken Sie die Taste B ca. 4 Sekunden, bis in der Ziffernanzeige LL erscheint. Die Tastensperre verhindert versehentliches Abbrechen. Zum Deaktivieren Taste B erneut 4 Sekunden drücken.

Kann ich Kurzprogramme wie PartyPlus 20 min mit Tabs verwenden?

Nein, für das Programm PartyPlus 20 min sollten Sie Pulverreiniger verwenden, da Tabs sich in der kurzen Zeit nicht vollständig auflösen können. Stellen Sie sicher, dass Salz und Klarspüler ausreichend und richtig eingestellt sind.

Wie stelle ich die Klarspülermenge ein?

Gehen Sie wie bei der Wasserhärteeinstellung vor, bis in der Anzeige r:05 erscheint (Werkseinstellung). Drücken Sie die Programmtaste, um den Wert von r:00 bis r:06 zu ändern. Bei Schlieren reduzieren, bei Wasserflecken erhöhen. Mit START-Taste speichern.

Was bedeutet der Fehlercode E:22?

Der Fehler E:22 weist auf eine verstopfte oder verschmutzte Abwasserpumpe oder Siebe hin. Trennen Sie das Gerät vom Strom, schöpfen Sie Wasser ab, reinigen Sie die Siebe und überprüfen Sie die Abwasserpumpe auf Fremdkörper (siehe Anleitung).

Wie kann ich die automatische Abschaltung nach Programmende einstellen?

Rufen Sie das Einstellmenü auf (wie bei Wasserhärte) und drücken Sie die Programmtaste, bis P:01 erscheint (Werkseinstellung). Ändern Sie auf P:00 (keine Abschaltung) oder P:02 (nach 120 min) mit Taste C. Mit START speichern.

Welche Reiniger sind für den Geschirrspüler geeignet?

Verwenden Sie maschinelle Geschirrspülreiniger wie Pulver, Flüssigreiniger oder Tabs. Keine Handspülmittel. Bei kombinierten Reinigern (3in1, 5in1) beachten Sie die Wasserhärte (max. 21 °dH). Für optimale Ergebnisse empfehlen sich Solo-Reiniger mit getrennten Salz und Klarspüler.

BEDIENUNGSANLEITUNG SN44M584EU SIEMENS

de Gebrauchsanleitung

de Inhaltsverzeichnis

Sicherheitshinweise .... 4

Bevor Sie das Gerät in Betrieb nehmen 4

Bei der Anlieferung ..... 4

Bei der Installation 4

Im täglichen Betrieb 4

Bei Kindern im Haushalt ..... 4

Türverriegelung 5

Tastensperre 5

Bei auftretenden Schäden ..... 5

Bei der Entsorgung 5

Gerät kennen lernen .... 5

Bedienblende 5

Geräteinnenraum 5

Enthärtungsanlage 6

Einstellen 6

Wasserhärtetabelle 6

Spezialsalz S....7

Verwendung von Spezialsalz ..... 7

Reiniger mit Salzkomponente ..... 7

Enthärtung ausschalten 7

Klarspüler \* 8

Klarspülermenge einstellen ..... 8

Klarspülernachfüllanzeige ausschalten 8

Geschirr 9

Nicht geeignet 9

Glas- und Geschirrschäden ..... 9

Einräumen 9

Ausräumen 9

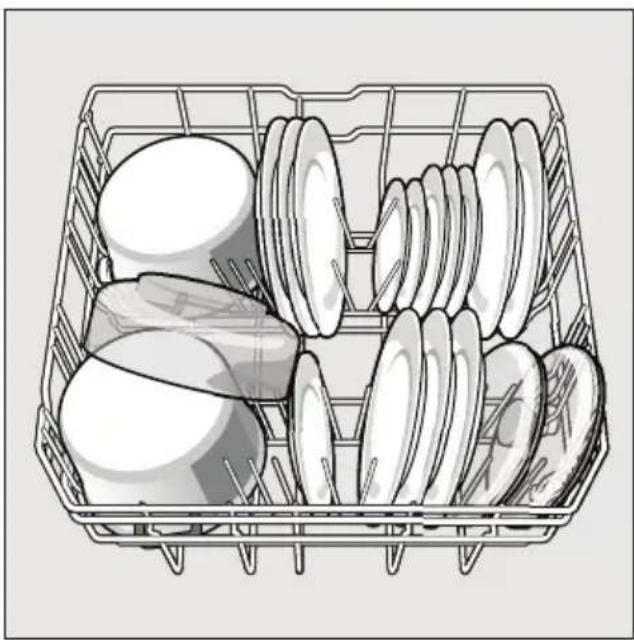

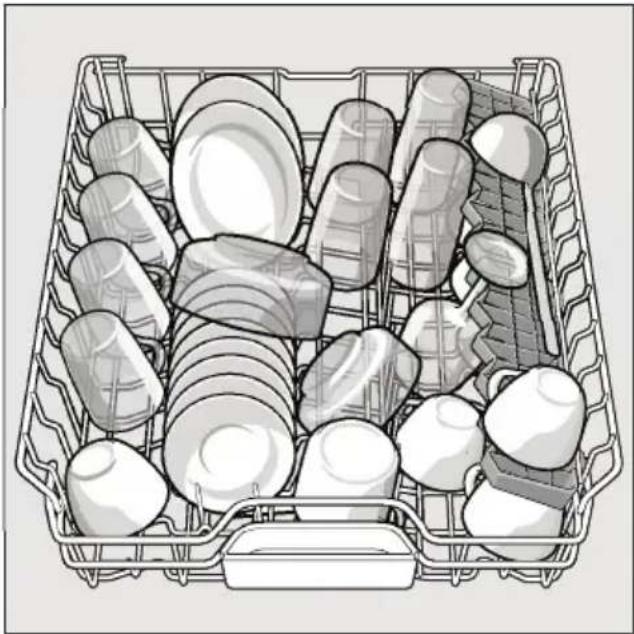

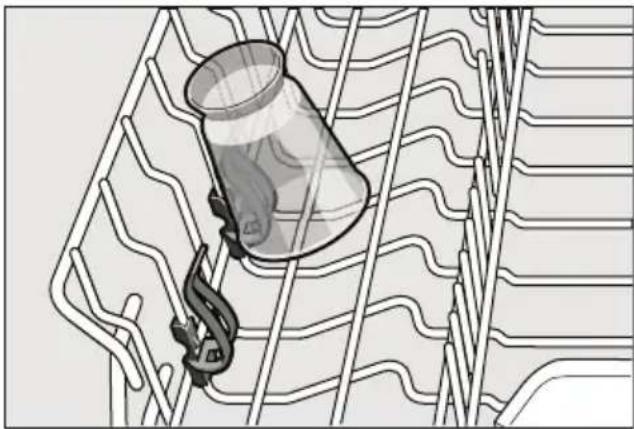

Tassen und Gläser 10

Töpfe 10

Besteckschublade 10

Klappstacheln 11

Kleinteilehalter ..... 11

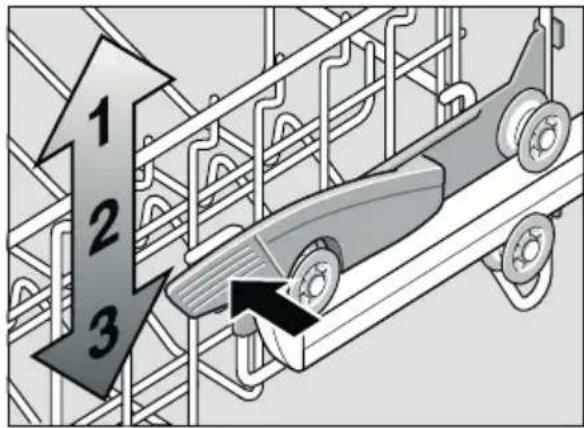

Korbhöhe verstellen 11

Reiniger 12

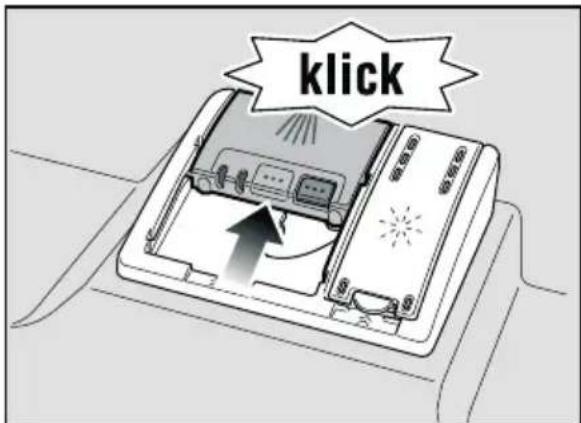

Reiniger einfüllen 12

Kombireiniger 13

Programmübersicht ..... 14

Programmauswahl 14

Hinweise für Testinstitute ..... 14

PartyPlus 20 min. 15

Zusatzfunktionen 16

Zeit sparen (VarioSpeed) ..... 16

Halbe Beladung 16

Hygiene 16

IntensivZone 16

Extra Trocknen 16

Geschirrspülen 16

Programmdaten 16

Aquasensor 16

Gerät einschalten 16

Restlaufanzeige 17

Zeitvorwahl 17

Programmende 17

Automatisches ausschalten nach

Programmende 17

Gerät ausschalten ..... 17

Programm unterbrechen 18

Programm abbrechen ..... 18

Programmwechsel 18

Intensivtrocknung 18

Wartung und Pflege 19

Gesamtzustand der Maschine ..... 19

Spezialsalz und Klarspüler ..... 19

Siebe 19

Sprüharme 20

Störungen selbst beheben ..... 20

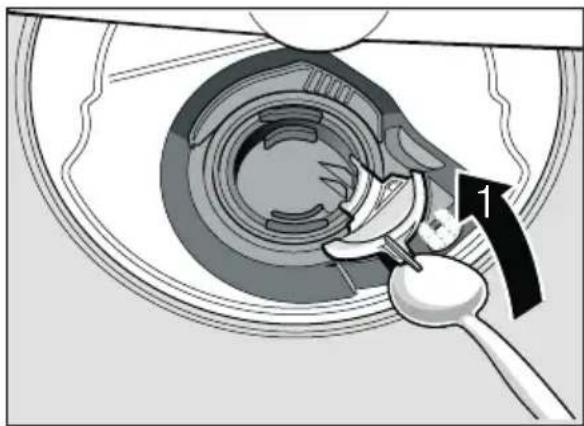

Abwasserpumpe 21

... beim Einschalten ..... 21

... beim Einstellen ..... 21

... am Gerät 21

... beim Spülen ..... 22

... am Geschirr ..... 22

Kundendienst 23

Installation 24

Sicherheitshinweise 24

Anlieferung 24

Technische Daten 25

Aufstellung 25

Abwasseranschluss 25

Frischwasseranschluss 25

Warmwasseranschluss 26

Elektrischer Anschluss ..... 26

Demontage 26

Transport 27

Frostsicherheit

(Entleeren des Gerätes) ..... 27

Entsorgung 27

Verpackung 27

Altgeräte 27

Sicherheitshinweise

Bevor Sie das Gerät in Betrieb nehmen

Lesen Sie Gebrauchs- und

Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.
• Verpackung und ihre Teile nicht spielenden Kindern überlassen. Es besteht Erstickungsgefahr durch Faltkartons und Folien.

Bei der Installation

Wie das Gerät ordnungsgemäß aufgestellt und angeschlossen wird, lesen sie im Kapitel „Installation“.

Im täglichen Betrieb

• Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt.
• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Kinder oder Personen, die aufgrund ihrer Physis, Sensorik oder geistigen Fähigkeit oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.

• Beachten Sie bei Standgeräten, dass bei überladenen Körben das Gerät kippen kann.

• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
  – Die Tür während des Programmablaufs vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.
• Der Geschirrspüler sollte nur kurzzeitig zum Be- und Entladen geöffnet werden, um Verletzungen wie z. B. durch Stolpern zu verhindern.
• Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Warning

Messer und andere Utensilien mit scharfen Spitzen müssen in der Besteckschublade in waagrechter Lage eingeordnet werden.

Bei Kindern im Haushalt

• Nutzen Sie, falls vorhanden, die Kindersicherung. Eine genaue Beschreibung finden Sie hinten im Umschlag.
  – Erlauben Sie Kindern nicht, mit dem Gerät zu spielen oder es zu bedienen.
• Halten Sie Kinder von Reiniger und Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern. Das Wasser im Spülraum ist kein Trinkwasser, es könnten sich noch Reste von Reiniger darin befinden. Achten Sie darauf, dass Kinder nicht in die Tab-Auffangschale 23 greifen. Kleine Finger könnten sich in den Schlitzen einklemmen.
  – Achten Sie bei einem hocheingebauten Gerät beim Öffnen und Schließen der Tür darauf, dass Kinder sich nicht zwischen Gerätetür und darunter liegender Schranktür einklemmen oder quetschen.

Kindersicherung (Türverriegelung) \*

Die Beschreibung der Kindersicherung befindet sich hinten im Umschlag.

* je nach Modell

Kindersicherung (Tastensperre)

Sie können Ihr Gerät gegen unbeabsichtigtes Programm abbrechen (z.B. Fehlbedienung durch Kinder) sichern.

Tastensperre aktivieren:

• Gewünschtes Programm starten.
• T a s t e B ca. 4 sec. gedrückt bis LL in der Ziffernanzeige erscheint.

Wird während des Programmablaufes eine beliebige Taste betätigt, erscheint in der Ziffernanzeige. Ein Abbrechen des Programms (Reset) ist nicht möglich.

Tastensperre deaktivieren:

- Taste B ca.4 sec. gedrückt bis LL in der Anzeige erlischt.

Mit dem Programmende (0:00 in der Ziffernanzeige) ist die Tastensperre aufgehoben. Bei einem Netzausfall bleibt die Tastensperre erhalten. Bei jedem neuen Programmstart muss die Tastensperre wieder aktiviert werden.

Bei auftretenden Schäden

- Reparaturen und Eingriffe dürfen nur durch Fachleute ausgeführt werden. Dazu muss das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warning

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag.

Auf die einzelnen Positionen wird im Text verwiesen.

Bedienblende

1 EIN-/AUS-Schalter
2 Programmtasten **
3 Türöffner halten.
4 Žeitvorwahl *
5 Zusatzfunktionen **
6 START-Taste
7 Anzeige „Wasserzulauf prüfen“
8 Salznachfüllanzeige
9. Klarspülernachfüllanzeige
10 Ziffernanzeige

* je nach Modell

** Anzahl je nach Modell

Geräteinnenraum

20 Besteckschublade
21 Oberer Geschirrkorb
22 Oberer Sprüharm
23 Tab-Auffangschale
24 Unterer Sprüharm
25 Vorratsbehälter für Spezialsalz
26 Siebe
27 Unterer Geschirrkorb
28 Vorratsbehälter für Klarspüler
29 Reinigerkammer
30 Verschlussriegel für Reinigerkammer
31 Typenschild

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, sonst lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb von 7° dH (1,2 mmol/l) muss enthärtet werden. Dies geschieht mit Hilfe von Spezialsalz (Regeneriersalz) in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers (siehe Tabelle).

Einstellen

Die Salzzugabemenge ist von H:00 bis H:07 einstellbar.

Bei dem Einstellwert H:00 ist kein Salz erforderlich.

• Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk.
  – Einstellwert aus der Wasserhärtetabelle entnehmen.
• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten.
• Programmtaste A gedrückt halten und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.
• Beide Tasten loslassen. Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.

Um die Einstellung zu verändern:

• Programmtaste C drücken.
  Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert H:07 erreicht, springt die Anzeige wieder auf H:00 (aus).

- START - Taste

Der Einstellwert ist im Gerät gespeichert.

Wasserhärtetabelle

Wasser-Härtewert°dH	Härte-bereich	mmol/l	Einstellwert an der Maschine
0-6 weich	0-1,1		H:00
7-8 weich	1,2-1,4		H:01
9-10 mittel	1,5-1,8		H:02
11-12 mittel	1,9-2,1		H:03
13-16 mittel	2,2-2,9		H:04
17-21 hart	3,0-3,7		H:05
22-30 hart	3,8-5,4		H:06
31-50 hart	5,5-8,9		H:07

Spezialsalz S

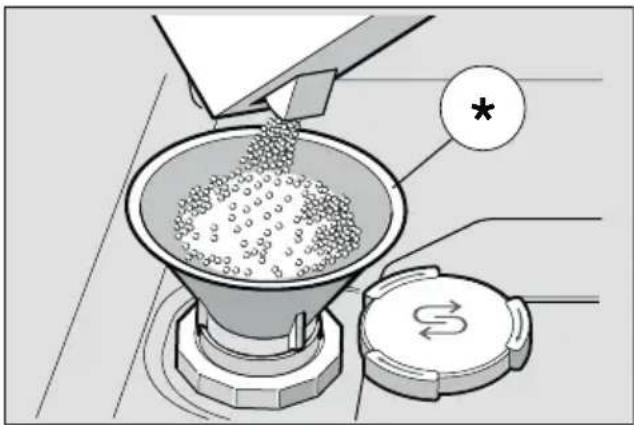

Verwendung von Spezialsalz

Das Salznachfüllen muss immer unmittelbar vor dem Einschalten des Gerätes erfolgen. So wird erreicht, dass übergelaufene Salzlösung sofort ausgespült wird und keine Korrosion am Spülbehälter auftreten kann.

• Öffnen Sie den Schraubverschluss des Vorratsbehälters 25.
• Füllen Sie den Behälter mit Wasser (nur bei der ersten Inbetriebnahme nötig).
• Füllen Sie dann Spezialsalz (kein Speisesalz oder Tabletten) ein.

Dabei wird Wasser verdrängt und läuft ab.

Sobald die Salznachfüllanzeige 8 in der Blende leuchtet, sollte wieder Spezialsalz nachgefüllt werden.

Verwendung von Reinigern mit Salzkomponente

Bei Verwendung von kombinierten Reinigern mit Salzkomponente kann im Allgemeinen bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) auf Spezialsalz verzichtet werden. Bei Wasserhärten über 21° dH ist auch hier die Verwendung von Spezialsalz erforderlich.

Salznachfüllanzeige / Enthärtung ausschalten

Wenn die Salznachfüllanzeige 8 stört (z. B. bei Verwendung von kombinierten Reinigern mit Salzkomponente), kann sie ausgeschaltet werden.

- Vorgehen wie unter

„Enthärtungsanlage einstellen“ beschrieben und den Wert auf H:00 stellen.

Damit sind Enthärtungsanlage und Salznachfüllanzeige ausgeschaltet.

Warning

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Klarspüler \*

Sobald die Klarspülernachfüllanzeige 9 in der Blende leuchtet, ist noch eine Klarspülreserve von 1 - 2 Spülvorgängen vorhanden. Klarspüler sollte nachgefüllt werden.

Der Klarspüler wird für fleckenloses Geschirr und klare Gläser benötigt. Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

Kombinierte Reiniger mit Klarspülerkomponente können nur bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) verwendet werden. Bei Wasserhärten über 21° dH ist auch hier die Verwendung von Klarspüler erforderlich.

- Öffnen Sie den Vorratsbehälter 28, indem Sie die Lasche am Deckel drücken und anheben.

- Klarspüler vorsichtig bis max. Zeichen der Einfüllöffnung einlaufen lassen.

max

- Deckel schließen, bis er hörbar einrastet.

- Übergelaufenen Klarspüler ggf. mit einem Tuch entfernen, damit es beim nächsten Spülgang nicht zu übermäßiger Schaumbildung kommt.

Klarspülermenge einstellen

Die Klarspülerzugabemenge ist von r:00 bis r:06 einstellbar. Stellen Sie die Klarspülerzugabemenge auf r:05 um ein sehr gutes Trocknungsergebnis zu erhalten. Werkseitig ist die Stufe r:05 bereits eingestellt.

Ändern Sie die Klarspülermenge nur, wenn Schlieren (niedrigere Stufe einstellen) oder Wasserflecken (höhere Stufe einstellen) auf dem Geschirr zurückbleiben.

• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten.
• Program taste und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.
• Beide Tasten loslassen. Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.
• Programmtaste in der Ziffernanzeige 10 der werkseitig eingestellte Wert r:05 erscheint.

Um die Einstellung zu verändern:

- Program taste Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert r:05 erreicht, springt die Anzeige wieder auf r:00 (aus).

- S T A R T - T a s t e 6 dr Der Einstellwert ist gespeichert.

Klarspülernachfüllanzeige ausschalten

Wenn die Klarspülernachfüllanzeige 9 stört (z. B. bei Verwendung von kombinierten Reinigern mit Klarspülerkomponente), kann sie ausgeschaltet werden.

- Vorgehen wie unter „Klarspülermenge einstellen“ beschrieben und den Wert auf r:00 stellen.

Damit ist die Klarspülernachfüllanzeige 9 ausgeschaltet.

Geschirr

Nicht geeignet

• Besteck- und Geschirrteile aus Holz.
• Empfindliche Dekorgläser, kunstgewerbliches und antikes Geschirr. Diese Dekore sind nicht spülmaschinenfest.
• Nicht hitzebeständige Kunststoffteile.
• Kupfer- und Zinngeschirr.
• Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z. B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Glas- und Geschirrschäden

Ursachen:

– Glasart und Glasherstellungsverfahren.
- Chemische Zusammensetzung des Reinigers.
- Wassertemperatur des Spülprogramms.

Empfehlung:

• Nur Gläser und Porzellan verwenden, die vom Hersteller als spülmaschinenfest bezeichnet werden.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist.
  – Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Einräumen

• Grobe Speisereste entfernen.
  Vorspülen unter fließendem Wasser ist nicht nötig.
• Geschirr so einräumen, dass
  – es sicher steht und nicht kippen kann.
• alle Gefäße mit der Öffnung nach unten stehen.
  – Teile mit Wölbungen oder Vertiefungen schräg stehen, damit das Wasser ablaufen kann.
• es die Drehung der beiden Sprüharme 22 und 24 nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, das Gerät von unten nach oben zu entleeren.

Heißes Geschirr ist stoßempfindlich! Lassen Sie es deshalb nach Programmende so lange im Geschirrspüler abkühlen, bis Sie es gut anfassen können.

de

Tassen und Gläser

Oberer Geschirrkorb 21

Unterer Geschirrkorb 27

Stark verschmutztes Geschirr (Töpfe) sollten Sie im Unterkorb einräumen. Aufgrund des stärkeren Sprühstrahls erhalten Sie so ein besseres Spülergebnis.

Tipp

Weitere Beispiele, wie Sie Ihren Geschirrspüler optimal einräumen können, finden Sie auf unserer Homepage als kostenlosen Download. Die entsprechende Internetadresse entnehmen Sie bitte der Rückseite dieser Gebrauchsanleitung.

Besteckschublade

Ordnen Sie das Besteck wie abgebildet in die Besteckschublade [20] ein. Getrenntes Einordnen erleichtert nach dem Spülen das Entnehmen. Die Schublade kann herausgenommen werden.

Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

Damit können leichte Kunststoffteile wie z. B. Becher, Deckel usw. sicher gehalten werden.

Der obere Geschirrkorb 21 kann in der Höhe in 3 Stufen verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz zu schaffen.

Gerätehöhe 81,5 cm

	Oberkorb Unterkorb
Stufe 1 max. ø 16	cm 30 cm
Stufe 2 max. ø 18,5 cm 27,5 cm
Stufe 3 max. ø 21	cm 25 cm

Gerätehöhe 86,5 cm

	OberkorbUnterkorb
Stufe 1 max. ø 18 cm	33 cm
Stufe 2 max. ø 20,5 cm 30,5 cm
Stufe 3 max. ø 23 cm	28 cm

- Ziehen Sie den oberen Geschirrkorb 21 heraus.

- Z u m Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei den Korb seitlich am oberen Rand fest, damit er nicht ruckartig nach unten fällt.

1 2 3

- Z u m Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.

- Bevor Sie den Korb wieder einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

Reiniger

Sie können Tabs sowie pulverförmige oder flüssige Reiniger für Geschirrspüler verwenden, keinesfalls aber Handspülmittel. Je nach Verschmutzung kann mit Pulver oder einem flüssigen Reiniger die Dosierung individuell angepasst werden. Tabs enthalten für alle Reinigungsaufgaben eine ausreichend große Menge an Wirkstoffen. Moderne, leistungsfähige Reiniger verwenden überwiegend eine niederalkalische Rezeptur mit Phosphat und Enzymen. Phosphate binden den Kalk im Wasser. Enzyme bauen Stärke ab und lösen Eiweiß. Seltener sind phosphatfreie Reiniger. Diese haben ein etwas schwächeres Kalkbindevermögen und erfordern eine höhere Dosiermenge. Zur Entfernung farbiger Flecken (z.B. Tee, Ketchup) werden meist Bleichmittel auf Sauerstoffbasis verwendet.

Hinweis

Für gutes Spülergebnis unbedingt Verpackungshinweise der Reiniger beachten!

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

Warnung

Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Reiniger einfüllen

- Sollte die Reinigerkammer 29 noch geschlossen sein, betätigen Sie den Verschlussriegel 30, um sie zu öffnen.

Reiniger in die trockene

Reinigerkammer 29 einfüllen (Tab quer einlegen, nicht hochkant).

Dosierung: siehe Herstellerhinweise auf der Verpackung.

Die Dosiereinteilung in der

Reinigerkammer 29 hilft Ihnen dabei, die richtige Menge pulverförmigen oder flüssigen Reiniger einzufüllen.

Üblicherweise genügen 20 ml - 25 ml bei normaler Verschmutzung. Bei Verwendung von Tabs genügt eine Tablette.

- Deckel der Reinigerkammer durch Hochschieben schließen, bis der Verschluss problemlos einrastet.

klick

Die Reinigerkammer öffnet sich programmabhängig automatisch zum optimalen Zeitpunkt. Der Pulver- oder Flüssigreiniger verteilt sich im Gerät und wird aufgelöst, der Tab fällt in die Tab-Auffangschale und löst sich dort dosiert auf.

Tipp

Bei wenig verschmutztem Geschirr genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

Geeignete Reinigungs- und Pflegemittel können online über unsere Internetseite oder über den Kundendienst bezogen werden (siehe Rückseite).

Kombineiniger

Neben herkömmlichen Reinigern (Solo) werden eine Reihe von Produkten mit zusätzlichen Funktionen angeboten. Diese Produkte enthalten neben dem Reiniger oft auch Klarspüler und Salzersatzstoffe (3in1) und je nach Kombination (4in1, 5in1, etc.) noch zusätzliche Komponenten wie z.B. Glasschutz oder Edelstahlglanz. Kombireiniger funktionieren nur bis zu einem bestimmten Härtegrad (meist 21°dH). Über dieser Grenze müssen Salz und Klarspüler zugegeben werden.

Sobald kombinierte Reiniger verwendet werden, passt sich das Spülprogramm automatisch so an, dass immer das bestmögliche Spül- und

Trocknungsergebnis erzielt wird.

Warnungen

- Legen Sie keine Kleinteile zum Spülen in die Tab-Auffangschale [23]; das gleichmäßige Auflösen des Tabs wird dadurch verhindert.

- Verwenden Sie, wenn Sie nach Programmstart Geschirr nachlegen wollen, die Tab-Auffangschale 23 nicht als Griff für den Oberkorb. Der Tab könnte sich bereits darin befinden und Sie kommen mit dem teilweise aufgelösten Tab in Kontakt.

Hinweise

• Optimale Spül- und Trocknungsergebnisse erzielen Sie durch die Verwendung von Solo-Reinigern in Verbindung mit getrennter Anwendung von Salz und Klarspüler.
• Bei kurzen Programmen können Tabs durch unterschiedliches Auflöseverhalten eventuell nicht die volle Reinigungswirkung entfalten und auch ungelöste Reinigerrückstände zurückbleiben. Pulverreiniger eignen sich besser für diese Programme.
• Beim „Intensiv“ Programm (bei einigen Modellen) ist die Dosierung eines Tabs ausreichend. Bei der Verwendung von Pulverreiniger können Sie zusätzlich etwas Reiniger auf die Geräteinnentür schütten.
• Auch wenn die Klarspüler- und/oder Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von kombinierten Reinigern einwandfrei ab.
• Bei Verwendung von Reinigern mit wasserlöslicher Schutzhülle: Fassen Sie die Hülle nur mit trockenen Händen an und füllen Sie den Reiniger nur in eine absolut trockene Reinigerkammer ein, sonst kann es zu Verklebungen kommen.
• Falls Sie von kombinierten Reinigern auf Solo-Reiniger umstellen, achten Sie darauf, dass die Enthärtungsanlage und Klarspülermenge auf den richtigen Wert eingestellt sind.

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme und ihre Anordnung entnehmen Sie bitte Ihrer Bedienblende.

Geschirrart Verschmutzungsart Programm Mögliche			Zusatzfunktionen	Programmablauf
Töpfe, Pfannen, unempfindliches Geschirr und Besteck	stark haftende, eingebrannte oder angetrocknete, stärke-oder eiweißhaltige Speisereste	Intensiv 70°	alle	Vorspülen Reinigen 70° Zwischenspülen Klarspülen 65° Trocknen
		Auto 45° - 65°		Wird entsprechend der Verschmutzung mit Hilfe der Sensorik optimiert.
gemischtes Geschirr und Besteck	leicht angetrocknete, haushaltsübliche Speiserückstände			Vorspülen Reinigen 50° Zwischenspülen Klarspülen 65° Trocknen
		Eco 50°
empfindliches Geschirr, Besteck temperatur- empfindliche Kunststoffe und Gläser	gering haftende, frische Speisereste	Sanft 40°	IntensivZone Zeit sparen Halbe Beladung Extra Trocknen	Vorspülen Reinigen 40° Zwischenspülen Klarspülen 55° Trocknen
gemischtes Geschirr und Besteck		PartyPlus 20 min.	Extra Trocknen	Reinigen 50° - 60° Klarspülen 55° - 65°
alle Geschirrarten	kaltes Abspülen, Zwischenreinigung	Vorspülen	keine Vorspülen

Programmauswahl

Sie können je nach Geschirr- und Verschmutzungsart ein passendes

Programm aussuchen.

Hinweise für Testinstitute

Testinstitute erhalten die Bedingungen für

Vergleichsprüfungen auf Anfrage per E-Mail an

Benötigt werden die Gerätenummer (E-Nr.) und das Fertigungsdatum (FD), die Sie auf dem Typenschild 31 an der Gerätetür finden.

PartyPlus 20 min. - besonders schnelles Spülprogramm mit einmaligem Vorheizen

Das Gerät wird einmalig aufgeheizt (ca. 25 min), dann wird das Gerät beladen und es können mehrere schnelle Spülgänge (jeweils 20 min) hintereinander ablaufen.

Hinweis

Tab Reiniger eignen sich nicht für dieses Programm, da sich der Reiniger in der kurzen Zeit nicht vollständig auflösen kann. Verwenden Sie daher stets Pulverreiniger und stellen Sie sicher, dass die Vorratsbehälter für Salz und Klarspüler immer befüllt und auf den korrekten Wert eingestellt sind (siehe Kapitel „Spezialsalz“ und „Klarspüler“).

- Sobald 0:00 in der Ziffernanzeige 10 erscheint, ist der Spülgang beendet.

- Geschirr entnehmen. Achtung! Das Geschirr ist heiß und stoßempfindlich! In der Ziffernanzeige 10 blinkt L.

- Sollten noch weitere Spülgänge gewünscht sein, Spüler neu beladen und START-Taste drücken.

- Wenn keine weiteren Spülgänge gewünscht sind, EIN-/AUS-Schalter 1 ausschalten.

Bitte die Bedienung genau nachlesen, das Programm unterscheidet sich von den anderen Programmen.

• Tür schließen.
  – EIN-/AUS-Schalter 1 einschalten. Die Anzeige des zuletzt gewählten Programmes blinkt.
• Programm PartyPlus 20 min. wählen. In der Ziffernanzeige 10 blinkt H (H = Heizphase).
• S T A R T - T a s t e 6 drücken.
  Die Aufheizphase des leeren Gerätes beginnt. Sollte das Gerät vor der Heizphase beladen sein, verlängert sich die Dauer der Heizphase. In der Ziffernanzeige 10 erscheint abwechselnd H und die restliche Aufheizzeit.
• Sobald L (L = Beladen) blinkt, das Gerät öffnen, beladen und mit der START-Taste 6 die Spülphase beginnen.
  Achtung! Innenraum ist heiß.
  In der Ziffernanzeige 10 erscheint die Restlaufzeit.

Zusatzfunktionen Geschirrspülen

* je nach Modell

Über die Tasten Zusatzfunktionen 5 einstellbar.

Zeit sparen (VarioSpeed) \*

Mit der Funktion >>Zeit sparen<< kann die Laufzeit je nach gewähltem Spülprogramm um ca. 20% bis 50% verkürzt werden. Die jeweilige Laufzeitveränderung wird in der Ziffernanzeige 10 dargestellt. Um bei verkürzter Laufzeit optimale Reinigungsergebnisse zu erzielen, werden Wasser- und Energieverbrauch erhöht.

Halbe Beladung \*

Wenn Sie nur wenig Geschirr zu spülen haben (z. B. Gläser, Tassen, Teller), können Sie die „Halbe Beladung“ zuschalten. Dabei werden Wasser, Energie und Zeit eingespart. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Reinigerkammer.

Hygiene \*

Während des Reinigungsvorganges wird die Temperatur erhöht. Dadurch wird ein erhöhter Hygienestatus erreicht. Ideal ist diese Zusatzfunktion z. B. zum Reinigen von Schneidebrettern oder Babyflaschen.

IntensivZone \*

Perfekt für gemischte Beladung. Sie können stärker verschmutzte Töpfe und Pfannen im Unterkorb zusammen mit normal verschmutztem Geschirr im Oberkorb spülen. Der Sprühdruck im Unterkorb wird verstärkt, die Spültemperatur etwas erhöht.

Extra Trocknen \*

Eine erhöhte Temperatur während des Klarspülens und eine verlängerte Trocknungsphase ermöglichen es, dass auch Kunststoffteile besser trocknen. Der Energieverbrauch ist leicht erhöht.

Programmdaten

Die Programmdaten (Verbrauchswerte) finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen und den Wasserhärte-Einstellwert H:04. Unterschiedliche Einflussfaktoren wie z. B. Wassertemperatur oder Leitungsdruck können zu Abweichungen führen.

Aquasensor \*

* je nach Modell

Der Aquasensor ist eine optische Messeinrichtung (Lichtschranke), mit der die Trübung des Spülwassers gemessen wird.

Der Einsatz des Aquasensors erfolgt programmspezifisch. Ist der Aquasensor aktiv, kann "sauberes" Spülwasser in das nächste Spülbad übernommen und der Wasserverbrauch um 3 – 6 Liter gesenkt werden. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. In den Automatikprogrammen werden zusätzlich Temperatur und Laufzeit dem Verschmutzungsgrad angepasst.

Gerät einschalten

- Wasserhahn vollständig öffnen.

- EIN-/AUS-Schalter 1 einschalten. Die Anzeige des zuletzt gewählten Programmes blinkt. Dieses Programm bleibt gewählt, wenn nicht eine andere Programmtaste 2 gedrückt wird. In der Ziffernanzeige 10 blinkt die voraussichtliche Programmdauer.

- Drücken Sie die START-Taste 6. Der Programmablauf startet.

Programm PartyPlus 20 min:

Nach dem ersten Drücken der START-Taste 6 beginnt die Aufheizphase (ca. 25 min, abhängig von der Ausgangssituation) des Gerätes. Nach dem Öffnen, Beladen und Schließen des Gerätes beginnt mit dem zweiten Drücken der START-Taste 6 die Spülphase (20 min).

Restlaufanzeige

Bei der Programmwahl erscheint die restliche Programmlaufzeit in der Ziffernanzeige 10.

Die Laufzeit wird während des Programmes von der Wassertemperatur, der Geschirrmenge sowie vom Grad der Anschmutzung bestimmt und kann (abhängig vom gewählten Programm) variieren.

Programm PartyPlus 20 min:

Während der Aufheizphase erscheint in der Ziffernanzeige H im Wechsel mit der Restlaufzeit, am Ende blinkt L zum Zeichen dafür, dass das Gerät geöffnet und beladen werden kann. Nach erneutem Start erscheint während der Spülphase wieder die Restlaufzeit.

Zeitvorwahl \*

* je nach Modell

Sie können den Programmstart in Stundenschritten bis zu 24 Stunden verschieben.

• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten.
• Taste 4 + drücken, bis die Ziffernanzeige 10 auf h:01 springt.
• Taste 4 + oder - so oft drücken die angezeigte Zeit Ihren Wünschen entspricht.
• S T A R T - T a s t e Zeitvorwahl ist aktiviert.
• Zum Löschen der Zeitvorwahl die Taste 4 + oder - so oft drücken, bis in der Ziffernanzeige 10 h:00 erscheint. Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

Programmende

Das Programm ist beendet, wenn in der Ziffernanzeige 10 der Wert 0:00 erscheint.

Für PartyPlus 20 min gilt:

Sobald 0:00 in der Ziffernanzeige 10 erscheint ist der Spülgang beendet. Nach dem Öffnen der Gerätetüre erscheint in der Ziffernanzeige L. Sollte anschließend kein weiterer Spülgang gewünscht werden, das Gerät mit dem EIN-/AUS-Schalter 1 ausschalten.

Automatisches ausschalten nach Programmende \*

* je nach Modell

Um Energie zu sparen, wird der Geschirrspüler 1 min nach Programmende ausgeschaltet (Werkseinstellung).

Die automatische Abschaltung ist von

P:00 bis P:02 einstellbar.

P:00 Gerät schaltet nicht automatisch ab

P:01 aus nach 1 min

P:02 aus nach 120 min

• Tür schließen.
  – EIN-/AUS-Schalter 1 einschalten.
• Program taste und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.
• Beide Tasten loslassen. Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.
• Programmtaste in der Ziffernanzeige 10 der werkseitig eingestellte Wert P:01 erscheint.

Um die Einstellung zu verändern:

P r o g r a m m t a s t e den bis Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert P:02 erreicht, springt die drücken die Anzeige wieder auf P:00 (aus).

- S T A R T - T a s t e 6 dr Der Einstellwert ist gespeichert.

Gerät ausschalten

Kurze Zeit nach Programmende:

• E I N - / A U S - S c h a l t
• Wasserhahn zudrehen (entfällt bei Aqua-Stop).
  – Geschirr nach dem Abkühlen entnehmen.

de

Warnung

Bitte die Tür zum Ausräumen des Geschirrs nach Programmende ganz öffnen und nicht angelehnt stehen lassen. Eventuell noch entweichender Wasserdampf könnte empfindliche Arbeitsplatten beschädigen.

Beim Programm PartyPlus 20 min erst dann ausschalten, wenn kein weiterer Spülgang folgen soll.

Programm unterbrechen

• EIN-/AUS-Schalter 1 ausschalten. Die Leuchtanzeigen erlöschen. Das Programm bleibt gespeichert. Wenn bei Warmwasseranschluss oder aufgeheizter Maschine die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion (Überdruck) die Gerätetür aufspringen oder Wasser aus dem Gerät austreten.
• Zum Fortsetzen des Programmes EIN-/AUS-Schalter 1 wieder einschalten.

Programm abbrechen (Reset)

• START-Taste 6 ca. 3 Sek. drücken. Die Ziffernanzeige 10 zeigt 0:01.
• Der Programmablauf dauert ca. 1 Min. In der Ziffernanzeige 10 erscheint 0:00.

- Den EIN - / AUS - Schalter 1 ausschalten.

Programmwechsel

Nach dem Drücken der START-Taste 6 ist kein Programmwechsel möglich. Ein Programmwechsel ist nur über Programm abbrechen (Reset) möglich.

Intensivtrocknung

Im Klarspülen wird mit einer höheren Temperatur gearbeitet und damit ein verbessertes Trocknungsergebnis erreicht. Die Laufzeit kann sich dabei geringfügig erhöhen. (Vorsicht bei empfindlichen Geschirrteilen!)

• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten.
• Program taste und START-Taste 6 so lange drücken, bis die Ziffernanzeige 10 H:O... anzeigt.
• Beide Tasten loslassen. Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.
• Program taste in der Ziffernanzeige 10 der werkseitig eingestellte Wert d:00 erscheint.

Um die Einstellung zu verändern:

• Durch Drücken der Taste C können Sie die Intensivtrocknung ein- d:01 oder ausschalten d:00.
• S T A R T - T a s t e 6 dr Der Einstellwert ist gespeichert.

Schalter 1

Wartung und Pflege

Eine regelmäßige Kontrolle und Wartung Ihres Gerätes hilft, Fehler zu vermeiden. Dies spart Zeit und Ärger.

Gesamtzustand der Maschine

- Spülraum auf Ablagerungen von Fett und Kalk überprüfen.

Finden sich solche Ablagerungen, dann:

- Reinigerkammer mit Reiniger befüllen. Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.

Zur Gerätereinigung nur speziell für Geschirrspüler geeignete Reiniger/Gerätereiniger verwenden.

- Türdichtung regelmäßig mit einem feuchten Tuch abwischen.

Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.

Wischen Sie Gerätefront und Blende regelmäßig mit einem leicht angefeuchteten Tuch ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.

Bei Edelstahlgeräten: Vermeiden Sie Schwammtücher oder waschen Sie diese vor dem ersten Gebrauch mehrmals gründlich aus, um Korrosion zu vermeiden.

Warnung

Niemals andere z.B. chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz und Klarspüler

- Die Nachfüllanzeigen 8 und 9 kontrollieren. Gegebenenfalls Salz und/oder Klarspüler nachfüllen.

Siebe

Die Siebe 26 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen. Das Siebsystem besteht aus einem Grobsieb, einem flachen Feinsieb und einem Microsieb.

- Nach jedem Spülen die Siebe auf Rückstände kontrollieren. - Siebzylinder wie abgebildet losdrehen und Siebsystem herausnehmen.

- Eventuelle Reste entfernen und Siebe unter fließendem Wasser reinigen. - Siebsystem in umgekehrter Reihenfolge wieder einbauen und darauf achten, dass sich die Pfeilmarkierungen nach dem Schließen gegenüberstehen.

de

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 22 und 24 blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen kontrollieren.
• Den oberen Sprüharm 22 abschrauben.
• Den unteren Sprüharm 24 nach oben abziehen.

1 2

• Sprüharme unter fließendem Wasser reinigen.
• Sprüharme wieder einrasten bzw. festschrauben.

Störungen selbst beheben

Erfahrungsgemäß lassen sich viele Störungen, die im täglichen Betrieb auftreten, von Ihnen selbst beheben. Dies stellt sicher, dass Ihnen die Maschine schnell wieder zur Verfügung steht. In der nachfolgenden Übersicht finden Sie mögliche Ursachen für Fehlfunktionen und hilfreiche Hinweise für deren Beseitigung.

Hinweis

Sollte das Gerät während des Geschirrspülen aus nicht ersichtlichen Gründen stehen bleiben oder nicht starten, führen Sie zunächst die Funktion Programm abbrechen (Reset) aus. (Siehe Kapitel Geschirrspülen)

Warning

Erscheint in der Ziffernanzeige 10 ein Fehlercode (E:01 bis E:30), muss grundsätzlich das Gerät zuerst vom Stromnetz getrennt und der Wasserhahn geschlossen werden.

Bestimmte Fehler (siehe nachfolgende Fehlerbeschreibung) können Sie selbst beheben, bei allen anderen Fehlern rufen Sie bitte den Kundendienst und nennen den angezeigten Fehler E:XX.

Warning

Denken Sie daran: Reparaturen dürfen nur von Fachleuten durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von Nicht-Originalersatzteilen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

Abwasserpumpe

Grobe Speisereste oder Fremkörper, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann über dem Sieb.

In diesem Fall:

- das Gerät grundsätzlich zuerst vom Stromnetz trennen.

- Ober-21 und Unterkorb 27 herausnehmen.

- Sie be 26 ausbauen.

- Wasser ausschöpfen, evtl. Schwamm zu Hilfe nehmen.

- Weiße Pumpenabdeckung (wie abgebildet) mit Hilfe eines Löffels aushebeln. Die Abdeckung am Steg fassen und schräg nach innen anheben. Abdeckung komplett entnehmen.

- Flügelrad auf Fremdkörper prüfen und diese gegebenenfalls entfernen.

- Abdeckung in die ursprüngliche Position bringen, und zum Einrasten nach unten drücken (Klick).

2 3 Klick

- Siebe einbauen.

- Körbe wieder einsetzen.

... beim Einschalten

Das Gerät läuft nicht an.

- Sicherung im Haus nicht in Ordnung.

- Gerätestecker nicht eingesteckt.

- Gerätetür nicht richtig geschlossen.

... beim Einstellen

Das Ändern einer Einstellung funktioniert nicht, ein Programm startet.

- Falsche Programmtaste gedrückt. Brechen Sie das Programm ab (siehe Kapitel "Programm abbrechen (Reset)") und beginnen Sie von vorn.

- Programmende nicht abgewartet.

... am Gerät

Unterer Sprüharm dreht sich schwer.

- Sprüharm block i

Tür lässt sich nur schwer öffnen. \*

- Kindersicherung ist aktiviert. Die Anleitung zur Deaktivierung befindet sich hinten im Umschlag. * Je nach Modell

Tür lässt sich nicht schließen.

- Türschloss ist umgesprungen. Zur Rücksetzung ist die Tür mit erhöhter Kraft zu schließen.

Deckel der Reinigerkammer lässt sich nicht schließen.

- Reinigerkammer überfüllt oder Mechanismus durch verklebte Reinigerreste blockiert.

Reinigerreste in der Reinigerkammer.

- Kammer war beim Einfüllen feucht.

Anzeige „Wasserzulauf prüfen“ 7 leuchtet.

– Wasserhahn geschlossen.

- Wasserzulauf unterbrochen.

- Z u l a u f s c h l a u c h

de

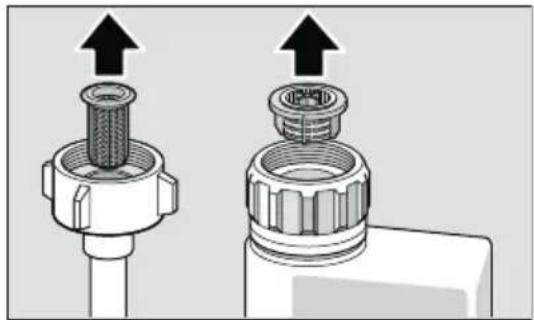

- Sieb am Wasserzulauf verstopft.

• Gerät ausschalten und Gerätestecker ziehen.
• Wasserhahn zudrehen.
• Sieb im Zulaufschlauch säubern.

• Stromversorgung wiederherstellen.
• Wasserhahn öffnen.
• Gerät einschalten.

- Nach Programmende bleibt Wasser im Gerät stehen.

- (E:24) Abwasserschlauch verstopft oder geknickt.

Siebe verstopft.

- (E:25) Abwasserpumpe blockiert, Abdeckung der Abwasserpumpe nicht verrastet

(Siehe Abwasserpumpe).

• Siebe verstopft.
• Programm noch nicht beendet. Programmende abwarten (Ziffernanzeige zeigt 0:00) oder Funktion „Reset“ ausführen.

Fehlercode E:22

- Sie be 26 verschmutzt oder verstopft. b w a s s e r p u m p e t

Nachfüllanzeige für Salz 8 und/oder Klarspüler 9 leuchtet nicht.

• Nachfüllanzeige/n ausgeschaltet.
• Genügend Salz/Klarspüler vorhanden.

Nachfüllanzeige für Spezialsalz 8 leuchtet.

- Salz fehlt.

Spezialsalz nachfüllen.

- Sensor erkennt Salztabletten nicht.

Anderes Spezialsalz verwenden.

In der Ziffernanzeige 10 erscheint L oder H.

- Keine Störung!

Siehe PartyPlus 20 min im Kapitel „Programmübersicht“.

... beim Spülen

Ungewöhnliche Schaumbildung

- Handspülmittel im Vorratsbehälter für Klarspüler. Verschütteter Klarspüler führt zu übermäßiger Schaumbildung, deshalb bitte mit einem Tuch entfernen.

Gerät bleibt während des Spülens stehen.

• Stromzufuhr unterbrochen.
• Wasserzulauf unterbrochen.

Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

Schlagendes / Klapperndes Geräusch beim Spülen

• Sprüharm schlägt an Geschirrteile.
  – Geschirrteile nicht richtig eingeordnet.

... am Geschirr

Speisereste am Geschirr.

• Geschirr zu eng eingeordnet, Geschirrkorb überfüllt.
• Zu wenig Reiniger.
• Zu schwaches Spülprogramm.
• Sprüharmdrehung behindert.
• Sprüharmdüsen verstopft.
• Siebe verstopft.
• Siebe falsch eingesetzt.

erstopft.b w a s s e r p u m p e k

- Oberkorb rechts und links nicht auf gleiche Höhe eingestellt.

Tee- oder Lippenstiftreste sind nicht vollständig entfernt.

• Der Reiniger hat eine zu geringe Bleichwirkung.
• Zu geringe Spültemperatur.
• Zu wenig / ungeeigneter Reiniger.

Weiße Flecken am Geschirr/Gläser bleiben milchig.

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen.

• Zu wenig / ungeeigneter Reiniger.
• Zu schwaches Programm gewählt.
• Kein / zu wenig Klarspüler.
• Kein / zu wenig Spezialsalz.
• Enthärtungsanlage auf den falschen Wert eingestellt.
• Verschluss des Salzbehälters nicht zugedreht.

Wenden Sie sich an den Reinigungshersteller, insbesondere wenn:

- das Geschirr nach Programmende sehr nass ist.

- k a l k i g e B e l ä g e

Blinde, verfärbte Gläser, Beläge nicht abwaschbar.

• Ungeeigneter Reiniger.
• Gläser nicht spülmaschinenfest.

Schlieren auf Gläsern und Besteck, Gläser mit metallischem Aussehen.

- Zu viel Klarspüler.

Verfärbungen auf Kunststoffteilen.

• Zu wenig / ungeeigneter Reiniger.
• Zu schwaches Programm gewählt.

Rostspuren am Besteck.

• Besteck nicht rostbeständig.
• Salzgehalt im Spülwasser zu hoch, da Verschluss des Salzbehälters nicht fest zugedreht oder beim Salznachfüllen Salz verschüttet wurde.

Geschirr nicht trocken.

• Gerätetür zu früh geöffnet und Geschirr zu früh ausgeräumt.
• Programm ohne Trocknung gewählt.
• Zu wenig/ungeeigneter Klarspüler.
• Intensivtrocknen aktivieren.
• Verwendeter kombinierter Reiniger hat schlechte Trocknungsleistung. Klarspüler verwenden (Einstellung siehe Kapitel Klarspüler).

Kundendienst

Sollte es Ihnen nicht gelingen, die Störung zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Die Kontaktdaten für den nächstgelegenen Kundendienst finden Sie auf der Rückseite dieser Gebrauchsanleitung oder im beiliegenden Kundendienst-Verzeichnis. Geben Sie beim Anruf bitte die Gerätenummer (E-Nr. = 1) und das Fertigungsdatum (FD = 2) an, die Sie auf dem Typenschild 31 an der Gerätetür finden.

1 e n t s ± e h e n . FD 2

Vertrauen Sie auf die Kompetenz des Herstellers. Wenden Sie sich an uns. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind. Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

- Überprüfen bei Anlieferung

- A u f s t e l l e n

- Abwasseranschluss

- Frischwasseranschluss

- Elektrischer Anschluss.

Sicherheitshinweise

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Die elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild 31 des Geschirrspülers übereinstimmen.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ausgetauscht werden. Um Gefährdungen zu vermeiden, darf diese nur durch den Kundendienst ersetzt werden.

• Soll der Geschirrspüler in einen Hochschrank eingebaut werden, muss dieser ordnungsgemäß befestigt werden.

• Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.

• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder anderen Geräten, die Wärme erzeugen) und bauen Sie es nicht unter ein Kochfeld ein.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein. (siehe Elektischer Anschluss)
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warning

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Technische Daten

Gewicht:

max. 60 kg

Spannung:

220 - 240 V, 50 Hz oder 60 Hz

Anschlusswert:

2,0 - 2,4 kW

Absicherung:

10/16 A

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Beihöherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

Kaltwasser; bei Warmwasser max. Temp. 60 °C.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

- Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z. B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

- Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden.

Abwasseranschluss

– Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren.

- Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen. Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist und dass kein Verschlussdeckel im Ablauf das Abfließen des Abwassers verhindert!

Frischwasseranschluss

- Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.

Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist.

- Bei Austausch des Gerätes muss immer ein neuer Wasser-Zulaufschlauch verwendet werden.

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Beihöherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

Kaltwasser; bei Warmwasser max. Temp. 60 °C.

de

Warmwasseranschluss \*

* je nach Modell

Der Geschirrspüler kann an Kalt- oder Warmwasser bis max. 60 °C angeschlossen werden.

Der Anschluss an Warmwasser wird empfohlen, wenn dieses aus einer energetisch günstigen

Warmwasserbereitung und geeigneter Installation zur Verfügung steht, z.B. einer Solaranlage mit Zirkulationsleitung.

Dadurch werden Energie und Zeit gespart.

Mit der Einstellung Warmwasser R:01 können Sie Ihr Gerät optimal auf den Betrieb mit Warmwasser abstimmen.

Empfehlenswert ist dabei eine

Wassertemperatur (Temperatur des einlaufenden Wassers) von mindestens 40 °C und höchstens 60 °C.

Der Anschluss an Warmwasser wird nicht empfohlen, wenn das Wasser aus einem Elektroboiler bereitgestellt wird.

Einstellung Warmwasser:

• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten.
• Programmtaste A gedrückt halten und START-Taste 6 so lange drücken, bis die Ziffernanzeige H:0... anzeigt.
• Beide Tasten loslassen.

Die Leuchtanzeige der Taste A blinkt und in der Ziffernanzeige 10 leuchtet der werkseitig eingestellte Wert H:04.

- Programmtaste A so oft drücken, bis in der Ziffernanzeige 10 der werkseitig eingestellte Wert R:00 erscheint.

Um die Einstellung zu verändern:

• Durch Drücken der Taste C können Sie die Einstellung Warmwasser aus-R:00 oder einschalten R:01.
• S T A R T - T a s t e Der Einstellwert ist gespeichert.

Elektrischer Anschluss

• Das Gerät nur an Wechselspannung im Bereich von 220 V bis 240 V und 50 Hz oder 60 Hz über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen. Erforderliche Absicherung siehe Typenschild [31].
  – Die Steckdose muss nahe dem Gerät und auch nach dem Einbau frei zugänglich sein.

Wenn der Stecker nach dem Einbau nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

• Veränderungen am Anschluss dürfen nur durch Fachleute erfolgen.
  – Eine Verlängerung des Netzanschlusskabels darf nur über den Kundendienst bezogen werden.
• Bei der Verwendung eines Fehlerstrom-Schutzschalters darf nur ein Typ mit dem Zeichen 📄 eingesetzt werden. Nur dieser garantiert die Erfüllung der jetzt gültigen Vorschriften.
• Das Gerät ist mit einem Wassersicherheitssystem ausgestattet. Beachten Sie, dass dieses nur bei angeschlossener Stromversorgung funktioniert.

Demontage

Halten Sie auch hier die Reihenfolge der Arbeitsschritte ein.

• Gerät vom Stromnetz trennen.
• Wasserzulauf abdrehen.
• Abwasser- und Frischwasseranschluss

drübken.

– Befestigungsschrauben zu den Möbelteilen lösen.
- Wenn vorhanden, Sockelbrett demontieren.
- Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

Geschirrspüler entleeren und lose Teile sichern.

Das Gerät muss durch folgende Schritte entleert werden:

• Wasserhahn öffnen.
• Tür schließen.
• EIN-/AUS-Schalter 1 einschalten. Die Anzeigen des zuletzt gewählten Programmes leuchten auf.
• Programm mit der höchsten Temperatur wählen. In der Ziffernanzeige 10 erscheint die voraussichtliche Programmdauer.

- Start - Taste Programmablauf startet.

- Nach ca. 4 Minuten START-Taste 6 so lange drücken, bis die Ziffernanzeige 0:01 anzeigt. Nach ca. 1 Min. erscheint in der Ziffernanzeige 0:00.

- Gerät ausschalten 1 und den Wasserhahn schließen.

Gerät nur aufrecht transportieren (damit kein Restwasser in die Maschinensteuerung gelangt und zu fehlerhaftem Programmablauf führt).

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z. B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

- Wasserhahn schließen, Zulaufschlauch lösen und auslaufen lassen.

Entsorgung

Sowohl die Verpackung neuer Geräte als auch Altgeräte enthalten wertvolle Rohstoffe und wieder verwertbare Materialien.

Bitte entsorgen Sie die einzelnen Teile nach Sorten getrennt.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde- bzw. Stadtverwaltung.

Verpackung

Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z. B. >PS< Polystyrol). Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen möglich.

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Anlieferung“.

Altgeräte

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Entsorgung“.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Änderungen vorbehalten.

Kindersicherung (Türverriegelung) \*

40 Kindersicherung aktivieren.
41 Tür öffnen mit aktivierter Kindersicherung.
42 Kindersicherung deaktivieren.

Schließen Sie die Gerätetür immer komplett, wenn Sie das Gerät verlassen.

Nur so können Sie Ihre Kinder vor möglichen Gefahren schützen.

Backblechsprühkopf \*

Große Bleche oder Gitter sowie Teller mit einem Durchmesser mehr als 30 cm (Gourmetteller, Pastateller, Platzteller) können Sie mit Hilfe dieses Sprühkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.

Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein (max. 4 Backbleche und 2 Gitter).

Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

AQUA-STOP-Garantie

de

(entfällt bei Geräten ohne Aqua-Stop)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Um die Wassersicherheit zu gewährleisten muss das Gerät am Stromnetz angeschlossen sein.
2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchs ist, dass das Gerät mit Aqua-Stop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. Dies schließt auch die fachgerecht montierte Aqua-Stop-Verlängerung (Originalzubehör) mit ein. Unsere Garantie erstreckt sich nichtauf defekte Zuleitungen oder Armaturen bis zum Aqua-Stop Anschluss am Wasserhahn.
4. Geräte mit Aqua-Stop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.

Siemens-Electrogeräte GmbH

Carl-Wery-Straße 34, 81739 München

Reparaturauftrag und Beratung bei Störungen

D 01801 / 22 33 66 0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.

A 0810 / 240 260

CH 0848 840 040

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.

Internet: www.siemens-home.com
