SF55M454EU - Geschirrspüler SIEMENS - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Siemens
Modell	SF55M454EU
Breite	60 cm (Standard-Einbaubreite)
Tiefe	55 cm (Standard-Einbautiefe)
Höhe	81 cm (einstellbare Füße)
Gewicht (ca.)	45 kg
Stromversorgung	230 V, 50 Hz, Absicherung lt. Typenschild
Programme	Intensiv 70°, Auto 55°-65°, Eco 50°, Sanft 40°, Schnell 45°, Vorspülen
Zusatzfunktionen	VarioSpeed (Zeit sparen), 1/2 Beladung, Zeitvorwahl (bis 19 h), Intensivtrocknung
Fassungsvermögen	12-14 Maßgedecke (typisch)
Aquasensor	ja (optische Trübungsmessung)
Wasserhärteeinstellung	Stufen 0-7, einstellbar über Programmwähler
Verbrauchsdaten	Siehe Kurzanleitung (abhängig von Programm und Beladung)
Sicherheit	Aqua-Stop-System, Kindersicherung (optional), Türöffner
Wartung	Siebe reinigen, Sprüharme reinigen, Abwasserpumpe prüfen
Enthärtungsanlage	mit Spezialsalz, je nach Wasserhärte
Zubehör (optional)	Backblechsprühkopf, Etagere, Kleinteilehalter
Garantie	Aqua-Stop-Haftungsgarantie für private Nutzer

Häufig gestellte Fragen - SF55M454EU SIEMENS

Wie stelle ich die Enthärtungsanlage ein?

Schließen Sie die Tür und drehen Sie den Programmwähler von der 12-Uhr-Stellung aus gegen den Uhrzeigersinn um eine Rastung nach links. Schalten Sie den Hauptschalter ein und halten Sie ihn mindestens 3 Sekunden gedrückt. In der Ziffernanzeige erscheint der aktuelle Härteeinstellwert. Drehen Sie den Programmwähler, um den Wert zwischen 0 und 7 zu ändern. Schalten Sie den Hauptschalter aus, um den Wert zu speichern.

Was tun bei weißen Flecken auf dem Geschirr?

Weiße Flecken deuten auf zu wenig Spezialsalz oder eine falsche Einstellung der Enthärtungsanlage hin. Überprüfen Sie die Wasserhärte und stellen Sie die Anlage entsprechend ein. Erhöhen Sie ggf. die Klarspülerzugabemenge. Bei Verwendung von phosphatfreiem Reiniger versuchen Sie einen phosphathaltigen Reiniger.

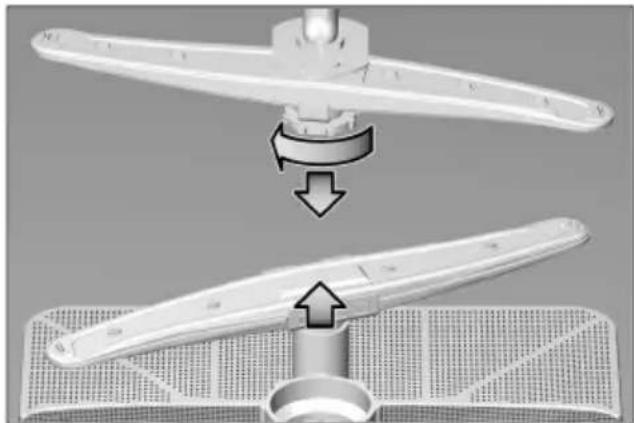

Wie reinige ich die Sprüharme?

Entfernen Sie den unteren Sprüharm durch Abziehen nach oben. Schrauben Sie den oberen Sprüharm ab. Reinigen Sie beide Sprüharme unter fließendem Wasser und entfernen Sie Verstopfungen in den Düsen. Setzen Sie die Sprüharme wieder ein und schrauben Sie sie fest.

Was bedeutet die Anzeige 'Wasserzulauf prüfen'?

Diese Anzeige leuchtet, wenn der Wasserhahn geschlossen ist, die Wasserzufuhr unterbrochen ist, das Sieb am Wasserzulauf verstopft ist oder der Zulaufschlauch geknickt ist. Überprüfen Sie diese Punkte und beheben Sie die Störung.

Kann ich 3in1-Tabs verwenden?

Ja, bis zu einer Wasserhärte von 21 °dH können Sie auf Spezialsalz verzichten. Bei härterem Wasser müssen Sie weiterhin Salz verwenden und die Enthärtungsanlage auf Stufe 6 einstellen. Beachten Sie die Hinweise auf der Verpackung des Reinigers.

Wie schalte ich die Klarspülernachfüllanzeige aus?

Schließen Sie die Tür. Drücken Sie die Taste A und halten Sie sie gedrückt. Schalten Sie den Hauptschalter ein, bis die Ziffernanzeige leuchtet. Lassen Sie beide Tasten los. Drücken Sie die Taste A, um die Anzeige auszuschalten (0) oder einzuschalten (1). Schalten Sie den Hauptschalter aus, um die Einstellung zu speichern.

Was mache ich, wenn das Gerät nicht startet?

Überprüfen Sie: Sicherung im Haus, Netzstecker, Gerätetür (muss richtig geschlossen sein), Wasserhahn (muss geöffnet sein), Sieb am Wasserzulauf (reinigen), und ob ein Programm gewählt wurde.

Wie wechsle ich das Programm während des Betriebs?

Ein Programmwechsel ist innerhalb von 2 Minuten nach dem Einschalten möglich. Bei späterem Wechsel werden bereits gestartete Programmabschnitte zu Ende geführt. Drehen Sie den Programmwähler auf das gewünschte Programm.

Wie entleere ich das Gerät für den Transport?

Öffnen Sie den Wasserhahn, schließen Sie die Tür, wählen Sie das Programm ECO und schalten Sie den Hauptschalter ein. Warten Sie 4 Minuten, dann drehen Sie den Programmwähler auf Reset. Nach einer Minute schalten Sie das Gerät aus und schließen den Wasserhahn.

Wo finde ich das Typenschild?

Das Typenschild (31) befindet sich an der Gerätetür. Es enthält die Gerätenummer und die FD-Nummer, die Sie für den Kundendienst benötigen.

BEDIENUNGSANLEITUNG SF55M454EU SIEMENS

de Gebrauchsanleitung

SIEMENS

1 2 3 4 5 6 7 8 125 A B

20 21 22 23 24 25 26 27 28 30 29 31

1 2 3 4 5 6 7 8 125 A B

20 21 22 23 24 25 26 27 28 30 29 31

de Inhaltsverzeichnis

Sicherheitshinweise .....

Gerät kennen lernen 5 ....

Enthärtungsanlage 6 ....

Spezialsalz einfüllen 7 ....

Klarspüler einfüllen 8 ....

Geschirr 9 ....

Reiniger 12 ....

auto 3in1 13 .....

Programmübersicht 15 .....

4 Geschirrspülen 16 ....

Zusatzfunktionen 17

Wartung und Pflege 18

Fehlersuche 20

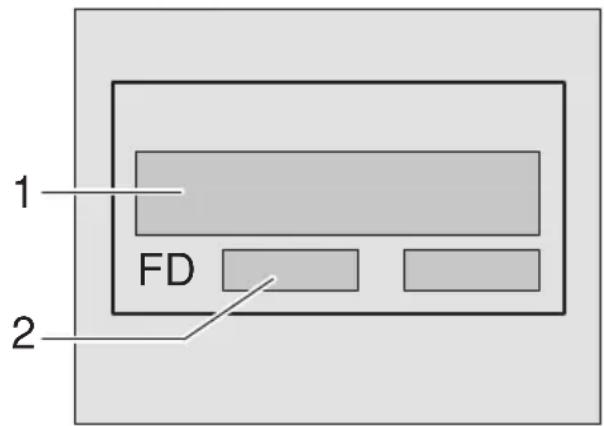

Kundendienst rufen 22

Hinweise 23

Installation 23

Entsorgung 25

Sicherheitshinweise

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations— und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
  — Die Elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild des Geschirrspülers übereinstimmen.
• Soll der Geschirrspüler in einen Hochschrank eingebaut werden, muss dieser ordnungsgemäß und zusätzlich an der Rückseite befestigt werden.
• Bauen Sie Unterbau— oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
  — Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warnung

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Im täglichen Betrieb

Warnung

Messer und andere Utensilien mit scharfen Spitzen, müssen im Besteckkorb mit den Spitzen nach unten oder im Geschirrkorb in waagrechter Lage eingeordnet werden.

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
• Beachten Sie bei Standgeräten, dass bei überladenen Körben das Gerät kippen kann.
  — Das Wasser im Spülraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
• Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.
  — Der Geschirrspüler sollte nur kurzzeitig zum Be- und Entladen geöffnet werden, um Verletzungen wie z.B. durch Stolpern zu verhindern.
• Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Bei Kindern im Haushalt

• Nutzen Sie, falls vorhanden, die Kindersicherung. Eine genaue Beschreibung finden Sie hinten im Umschlag
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen oder es zu bedienen.
• Halten Sie Kinder von Reiniger und Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen.
  — Halten Sie Kinder vom geöffneten Geschirrspüler fern, es könnten sich noch Reste von Reiniger darin befinden.
• Achten Sie bei einem hochgebauten Gerät beim Öffnen und Schließen der Tür darauf, dass Kinder sich nicht zwischen Gerätetür und darunter liegender Schranktür einzwicken oder quetschen.

Bei auftretenden Schäden

- Reparaturen und Eingriffe dürfen nur durch den Fachmann ausgeführt werden. Dazu muss das Gerät vom Netz getrennt sein. Netzstecker ziehen (nicht am Anschlusskabel ziehen!) oder Sicherung ausschalten. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten. Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag.

Auf die einzelnen Positionen wird im Text verwiesen.

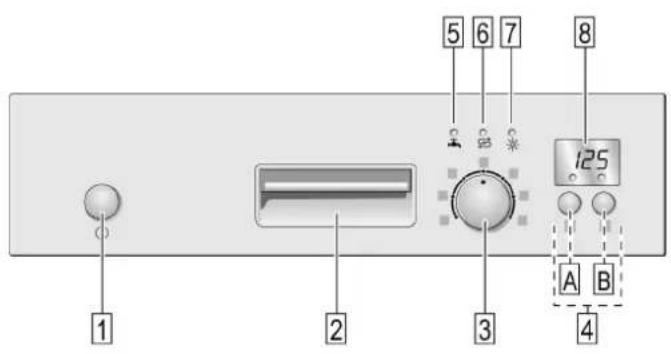

Bedienblende

1 Hauptschalter
2 Türöffner
3 Programmwähler (versenkbar *)
4 Zusatzfunktionen *
5 Anzeige "Wasserzulauf prüfen"
6 Salznachfüllanzeige
7 Klarspülernachfüllanzeige
8 Ziffernanzeige

* bei einigen Modellen

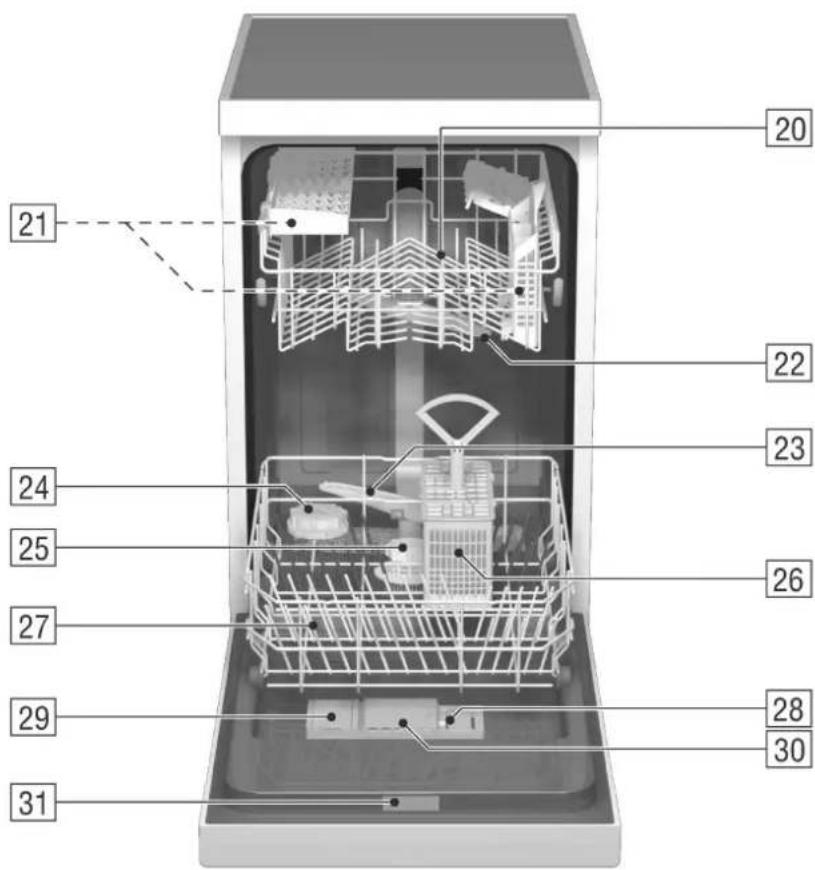

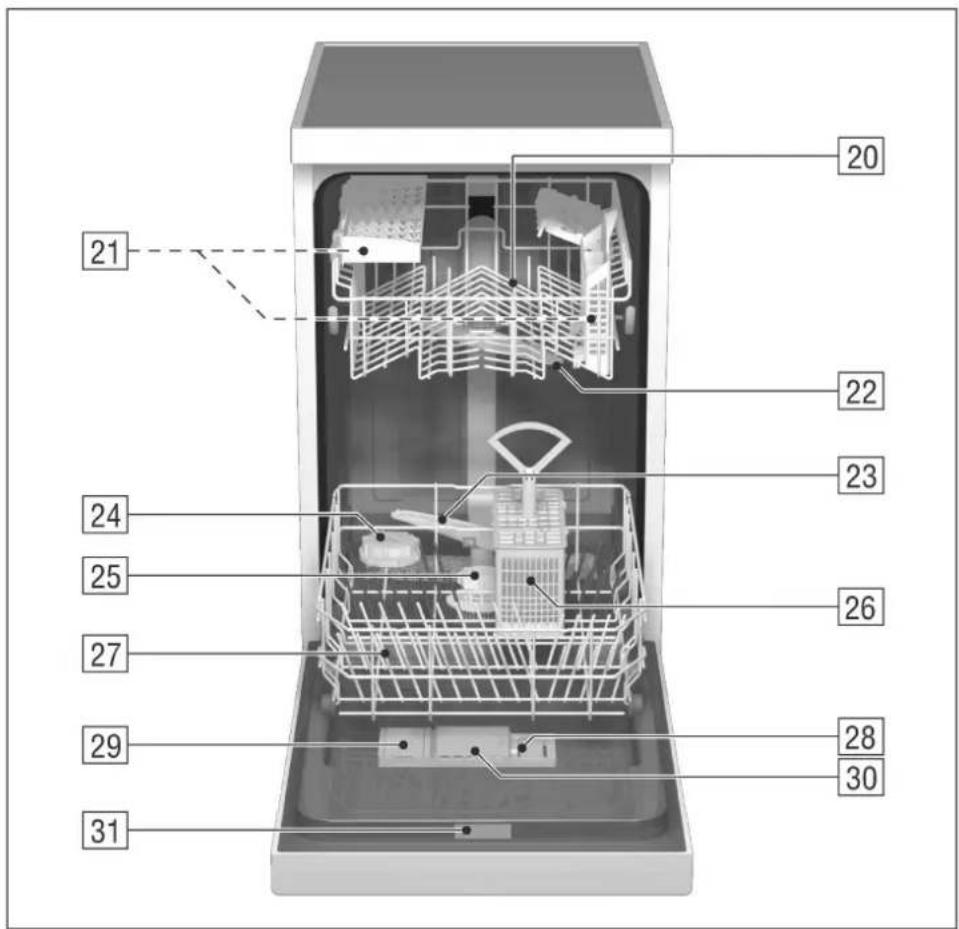

Geräteinnenraum

20 Oberer Geschirrkorb mit Etagere
21 Zusätzlicher Besteckkorb für den Oberkorb *
22 Oberer Sprüharm
23 Unterer Sprüharm
24 Vorratsbehälter für Spezialsalz

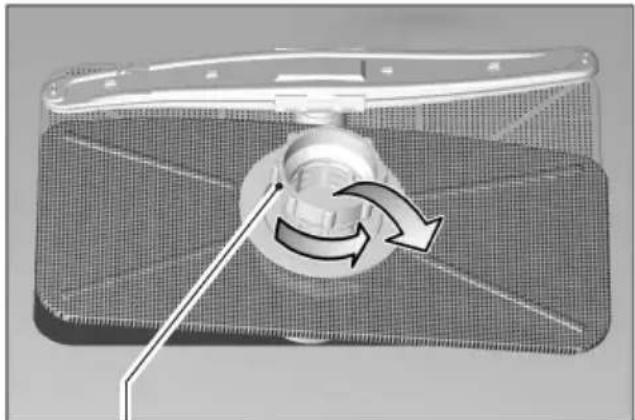

25 Siebe
26 Besteckkorb
27 Unterer Geschirrkorb
28 Verschlussriegel für Reinigerkammer
29 Vorratsbehälter für Klarspüler
30 Reinigerkammer
31 Typenschild

* bei einigen Modellen

Zum Erstbetrieb einkaufen:

– Spezialsalz (nur bei entsprechender Wasserhärte, siehe Anleitung)
- Reiniger
- Klarspüler

Verwenden Sie ausschließlich Produkte, die für Geschirrspüler geeignet sind.

de

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, sonst lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muss für den Betrieb im Geschirrspüler enthärtet, d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers.

Enthärtungsanlage einstellen

• Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk oder der Kundendienst.
• Einstellwert aus der Wasserhärtetabelle entnehmen.

Wasserhärtetabelle

Wasser-Härtewert°dH	Härte-stufe	mmol/l	Einstellwert an der Maschine
0 - 6	I	0 -1,1
7 - 8	II	1,2-1,4
9 -10	II	1,5-1,8
11-12	II	1,9-2,1
13-16	II+III	2,2-2,9
17-21	III	3,0-3,7
22-30	IV	3,8-5,4
31-50	IV	5,5-8,9

- Tür schließen - Programmwähler 3 von der 12-Uhr-Stellung aus gegen den Uhrzeigersinn um eine Rastung nach links drehen.

• Hauptschalter 1 einschalten und min. 3 Sek. gedrückt halten. In der Ziffernanzeige 8 erscheint der aktuelle Härteeinstellwert und die Salznachfüllanzeige 6 blinkt (Härteeinstellwert wurde werkseitig auf Stufe 4 eingestellt.)
• Um die Einstellung zu verändern: Programmwähler 3 drehen. Sie können einen Einstellwert zwischen 0 und 7 wählen, je nach Härte ihres Wassers.
• Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Für das Regenerieren der Enthärtungsanlage wird Wasser benötigt.

Der Wasserverbrauch pro Spülgang erhöht sich dadurch je nach Wasserhärteeinstellung um bis zu 4 Liter.

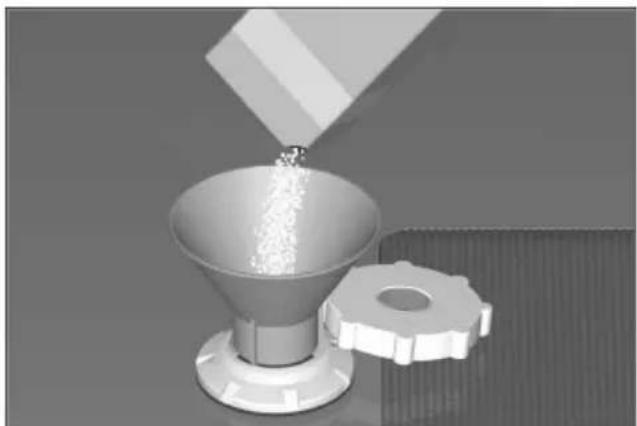

Spezialsalz einfüllen

Das Salznachfüllen muss immer unmittelbar vor dem Einschalten des Gerätes erfolgen. So wird erreicht, dass übergelaufene Salzlösung sofort ausgespült wird und keine Korrosion am Spülbehälter auftreten kann.

• Öffnen Sie den Schraubverschluss des Vorratsbehälters 24.
• Gießen Sie vor der ersten Inbetriebnahme ca. 1 Liter Wasser in den Salzbehälter.
• Füllen Sie dann soviel Salz nach, (kein Speisesalz) bis der Salzbehälter voll ist (max. 1,5 kg). Wenn Sie Salz einfüllen, wird Wasser verdrängt und läuft ab.

Die Salznachfüllanzeige 6 in der Blende leuchtet zunächst noch, sie erlischt erst nach einiger Zeit, wenn sich eine genügend hohe Salzkonzentration gebildet hat.

Bei dem Härteeinstellwert 0 muss kein Salz eingefüllt werden, weil im Betrieb auch kein Salz verbraucht wird, die Salznachfüllanzeige ist abgeschaltet.

Warnung

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Salznachfüllanzeige

Sobald die Salznachfüllanzeige 6 in der Blende leuchtet, ist unmittelbar vor dem nächsten Spülgang Salz nachzufüllen. Je nach Spülhäufigkeit und Einstellung der Härtestufe am Gerät kann es mehrere Monate dauern bis Regeneriersalz nachgefüllt werden muss.

de

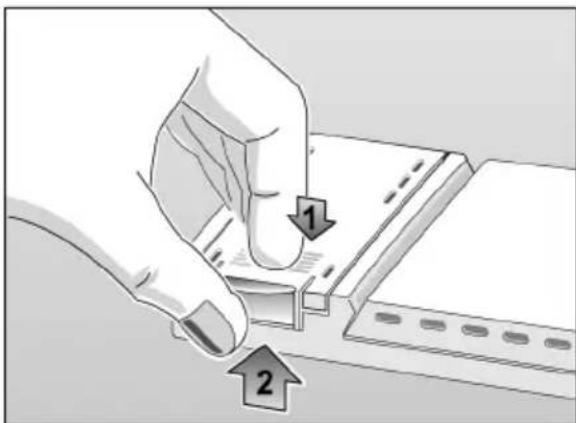

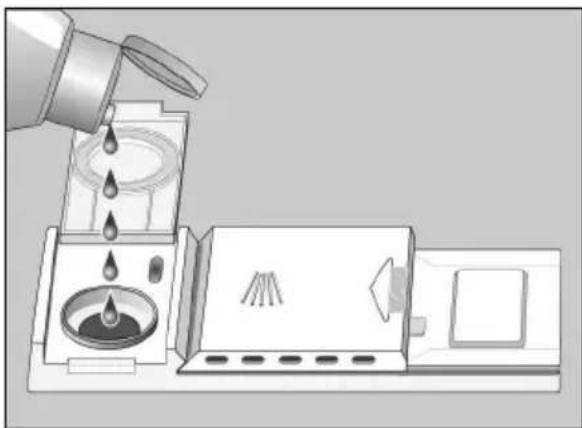

Klarspüler einfüllen

Der Klarspüler wird für fleckenloses Geschirr und klare Gläser benötigt. Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

- Deckel des Vorratsbehälters für Klarspüler 29 aufklappen. Drücken Sie hierzu auf die Markierung (1) auf dem Deckel und heben Sie den Deckel gleichzeitig an der Bedienlasche (2) an.

- Klarspüler vorsichtig bis knapp unter den Rand der Einfüllöffnung einlaufen lassen.

- Deckel schließen bis er hörbar einrastet.

Übergelaufenen Klarspüler ggf. mit einem Tuch entfernen, damit es beim nächsten Spülgang nicht zu übermäßiger Schaumbildung kommt.

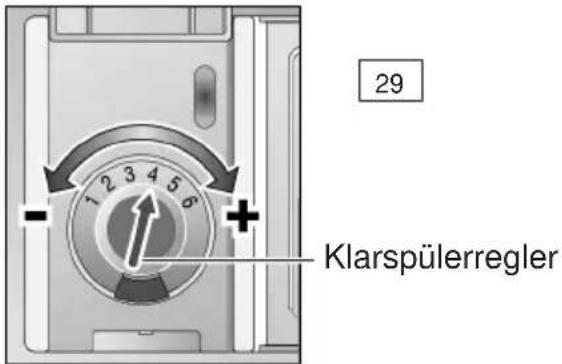

Zugabemenge für Klarspüler einstellen

Die Klarspülerzugabemenge ist stufenlos einstellbar. Der Klarspülerregler wurde werkseitig auf 4 eingestellt.

Ändern Sie die Stellung des Klarspülerreglers nur, wenn Schlieren (Drehen in Richtung – ) oder Wasserflecken (Drehen in Richtung + ) auf dem Geschirr zurückbleiben.

29 Klarspülerregler

Klarspülernachfüllanzeige

Sobald die Klarspülernachfüllanzeige in der Blende 7 leuchtet, sollte Klarspüler nachgefüllt werden.

Bei Verwendung von Reinigerprodukten mit integriertem Klarspüler kann die Klarspülernachfüllanzeige ausgeschaltet werden (siehe "Klarspülernachfüllanzeige aus- und einschalten" im Kapitel "auto 3in1").

Geschirr

Nicht geeignet

— Besteck- und Geschirrteile aus Holz.
- Empfindliche Dekorgläser, kunstgewerbliches und antikes Geschirr. Diese Dekore sind nicht spülmaschinenfest.
- Heißwasserempfindliche Kunststoffteile.
— Kupfer- und Zinngeschirr.
- Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind.
- Materialien, die sich voll saugen, wie Schwämme und Tücher.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z.B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Glas- und Geschirrschäden Ursachen:

• Glasart und Glasherstellungsverfahren.
• chemische Zusammensetzung des Reinigers.
• Wassertemperatur des Spülprogramms.

Empfehlung:

• Nur Gläser und Porzellan verwenden, die vom Hersteller als spülmaschinenfest bezeichnet werden.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst kurzer Programmdauer wählen.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Geschirr einräumen

• Grobe Speisereste entfernen. Vorspülen unter fließendem Wasser ist nicht nötig.
  — Geschirr so einräumen, dass

- es sicher steht und nicht kippen kann.

- alle Gefäße mit der Öffnung nach unten stehen.

- Teile mit Wölbungen oder Vertiefungen schräg stehen, damit das Wasser ablaufen kann.

• es die Drehung der beiden Sprüharme nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Geschirr ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

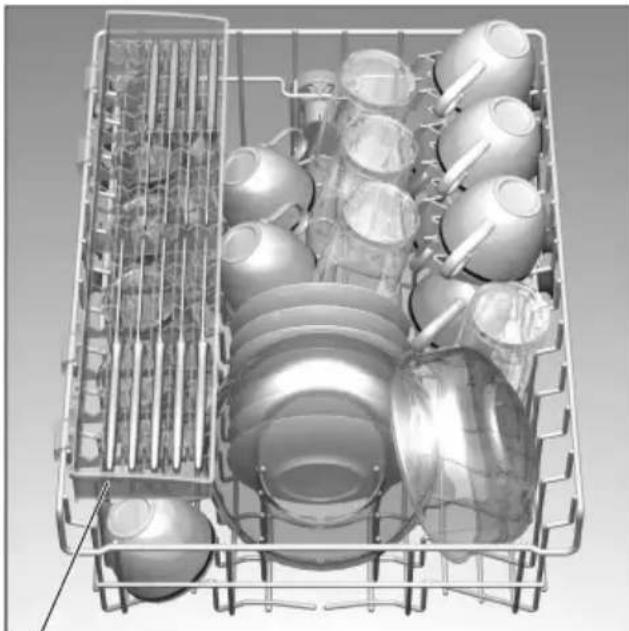

Tassen und Gläser

Oberer Geschirrkorb 20

* nicht in allen Modellen enthalten

de

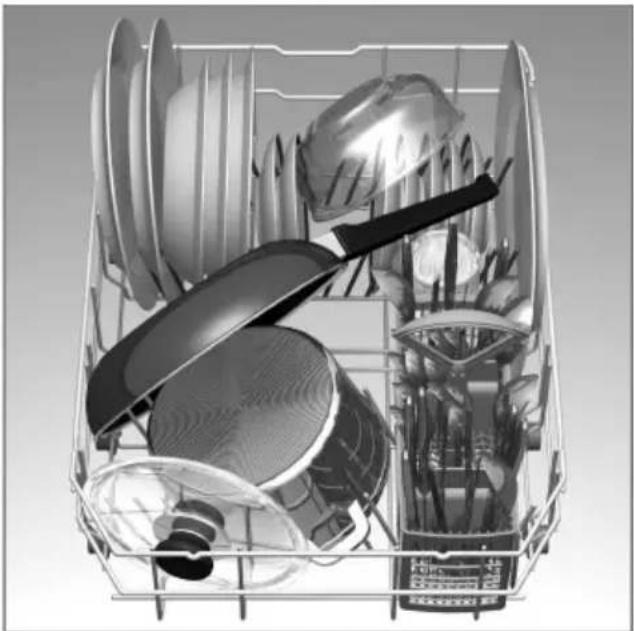

Töpfe

Unterer Geschirrkorb 27

Bestecke sollten Sie immer unsortiert mit der Essfläche nach unten einordnen. Der Sprühstrahl erreicht so die einzelnen Teile besser.

Um Verletzungen zu vermeiden, legen Sie lange, spitze Teile und Messer auf die Etagere (bei einigen Modellen) oder auf die Messerablage (als Zubehör erhältlich).

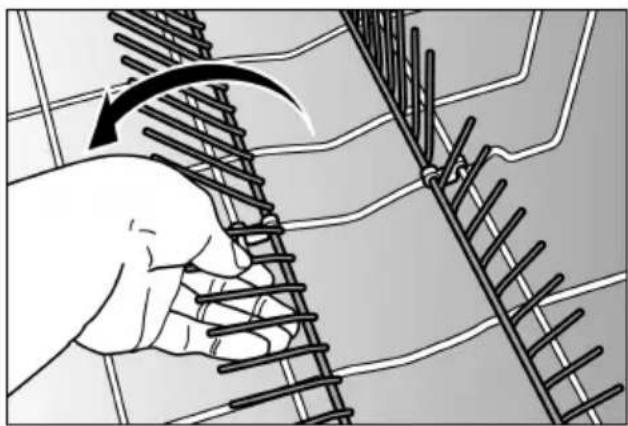

Klappstacheln \*

* bei einigen Modellen Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

* bei einigen Modellen Langstielige und hohe Gläser am Rand der Etagere (nicht gegen Geschirr) anlehnen.

Gläser, Tassen und kleine Schüsseln finden auf der Etagere Platz. Die Etagere können Sie nach Belieben ein- und ausschwenken.

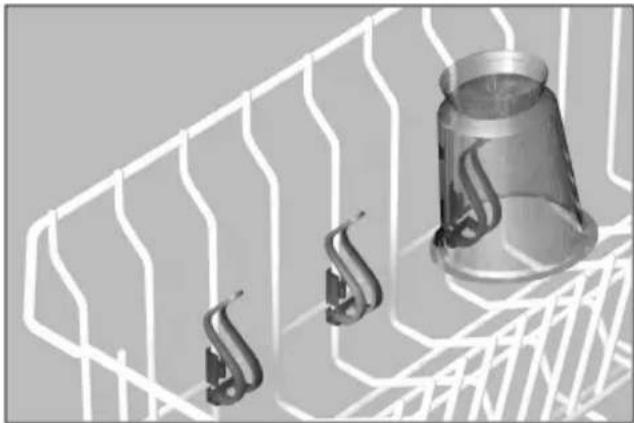

Kleinteilehalter \*

* bei einigen Modellen Damit können leichte Kunststoffteile wie z. B. Becher, Deckel usw. sicher gehalten werden.

Korbhöhe verstellen \*

* bei einigen Modellen

Der obere Geschirrkorb kann nach Bedarf in der Höhe verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu schaffen.

Gerätehöhe in cm	81
max. ø in cm oben 20/25*
max. ø in cm unten 28/23,5*

Je nach Gestaltung des Oberkorbes bei Ihrem Gerätemodell wählen Sie dazu eine der beiden folgenden Vorgehensweisen:

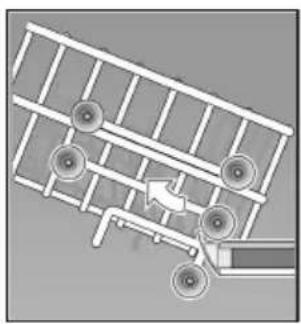

Oberkorb mit oberen und unteren Rollenpaaren

• Ziehen Sie den Oberkorb heraus.
  — Entnehmen Sie den Oberkorb und hängen Sie ihn auf den oberen bzw. unteren Rollen wieder ein.

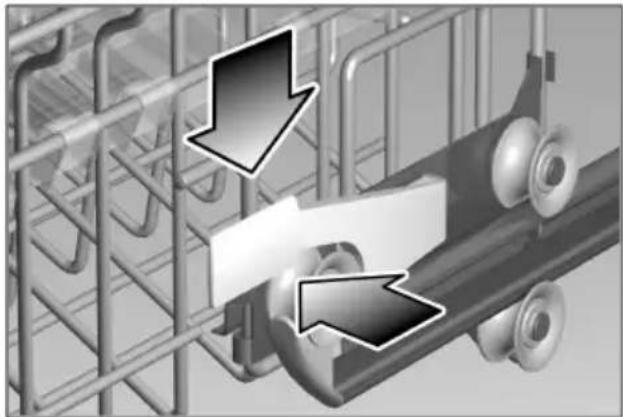

Oberkorb mit seitlichen Hebeln (Rackmatic)

• Ziehen Sie den Oberkorb heraus.
• Zum Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei den Korb seitlich am oberen Rand fest, damit er nicht ruckartig nach unten fällt.

• Zum Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.
• Bevor Sie den Korb wieder einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

de

Reiniger

Sie können die im Handel befindlichen flüssigen oder pulverförmigen Markenreiniger für Geschirrspüler bzw. TABS verwenden (kein Handspülmittel!). Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen. Abhilfe bringt die Zugabe einer größeren Reinigermenge.

Ob ein Reiniger für Silberteile geeignet ist, finden Sie auf der Packung des Reinigers. Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer hilft Ihnen dabei, die richtige Menge einzufüllen.

untere Linie: 15 ml mittlere Linie: 25 ml voll gefüllt: 40 ml

Sollte die Reinigerkammer 30 noch geschlossen sein, betätigen Sie den Verschlussriegel 28, um sie zu öffnen.

Reiniger einfüllen

- Reiniger in die Kammer 30 einfüllen. Dosierung: siehe Herstellerhinweise auf der Verpackung des Reinigers.

Hinweis

Durch unterschiedliches Auflöseverhalten der Reinigertabletten verschiedener Hersteller kann sich eventuell bei kurzen Programmen nicht die volle Reinigungskraft entfalten und auch ungelöste Reinigerrückstände zurück bleiben. Pulverreiniger eignen sich besser für diese Programme.

Beim "Intensiv"—Programm (bei einigen Modellen) ist die Dosierung von einem TAB ausreichend. Bei der Verwendung von Pulverreiniger besteht die Möglichkeit zusätzlich etwas Reiniger auf die Geräteinnentür zu schütten.

Spartipp

Wenn Ihr Geschirr nur wenig verschmutzt ist, genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

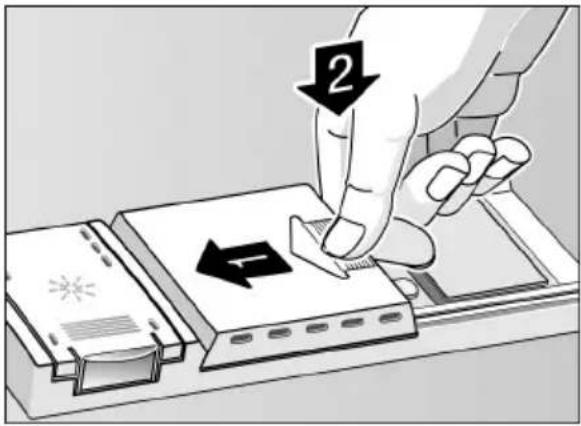

- Deckel der Reinigerkammer schließen. Hierzu (1) den Deckel der Kammer zuschieben und (2) am Ende leicht darauf drücken, so dass der Verschluss hörbar einrastet.

- Bei der Verwendung von TABS entnehmen Sie bitte der Herstellerpackung, wo Sie die TABS platzieren sollen (z.B. Besteckkorb, Reinigerkammer usw.). Achten Sie darauf, dass auch bei der Verwendung von TABS der Deckel der Reinigerkammer geschlossen ist.

auto 3in1

Die Verwendung von sogenannten kombinierten Reinigerprodukten kann den Einsatz von Klarspüler und/oder Salz überflüssig machen.

Derzeit sind verschiedene Arten kombinierter Reinigerprodukte erhältlich.

• 2in1: Sie enthalten Reiniger und Klarspüler oder Salzfunktion.
• 3in1: Sie enthalten Reiniger, Klarspüler und Salzfunktion.
• 4in1: Sie enthalten Reiniger, Klarspüler, Salzfunktion und eine zusätzliche Glasschutz-Komponente.

Daneben werden je nach Hersteller noch weitere kombinierte Produkte mit vergleichbarer Wirkung angeboten.

Unbedingt prüfen um welche Art des Reinigers oder Kombiproduktes es sich handelt!

Die Gebrauchsanleitung oder die Hinweise auf der Verpackung sind unbedingt zu beachten.

Das Spülprogramm passt sich automatisch so an, dass immer das best mögliche Spül- und Trocknungsergebnis erzielt wird.

Folgende wichtige Hinweise sind bei Verwendung von kombinierten Reinigungsprodukten zu beachten:

• Nur bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) kann auf Regeneriersalz verzichtet werden. Sonstige Einstellungen am Gerät sind überflüssig.
• Bei Wasserhärten von über 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) ist die Verwendung von Salz dennoch erforderlich. Füllen Sie Salz in den Salzbehälter 24 und stellen Sie die Enthärtungsanlage auf Stufe 6.

Wenden Sie sich im Zweifelsfall an den Reinigungsmittelhersteller, insbesondere wenn:

— das Geschirr nach Programmende sehr nass ist.
- kalkige Beläge entstehen.

Hinweis

Optimale Spül- und

Trocknungsergebnisse erzielen Sie durch die Verwendung von herkömmlichen Reinigungsmitteln in Verbindung mit getrennter Anwendung von Salz und Klarspüler.

Die Beachtung der Gebrauchsanleitung oder der Hinweise auf der Verpackung der kombinierten Reinigungsmittel entscheidet über deren Wirksamkeit.

Hinweis

Auch wenn die Klarspüler- und/oder Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von 3in1 Produkten einwandfrei ab.

Wenn die Klarspülernachfüllanzeige 7 oder Salznachfüllanzeige 6 stört, und Sie diese abschalten möchten, gehen Sie wie folgt vor:

de

Klarspülernachfüllanzeige aus- oder einschalten \*

* bei einigen Modellen

Sie können die Klarspülernachfüllanzeige 7 ausschalten, wenn Sie einen Reiniger mit integriertem Klarspüler verwenden.

• Tür schließen.
• Taste A drücken und gedrückt halten.
• Hauptschalter 1 so lange drücken, bis die Ziffernanzeige leuchtet.
• Beide Tasten loslassen. In der Ziffernanzeige 8 erscheint 1 (Klarspülernachfüllanzeige ein) und die Taste A blinkt.
• Durch drücken der Taste A können Sie die Klarspüleranzeige aus- 0 oder einschalten 1
• Hauptschalter 1 ausschalten;

Die Einstellung bleibt gespeichert.

“Denken Sie daran, die Klarspülernachfüllanzeige wieder einzuschalten, wenn Sie einen Reiniger ohne integrierten Klarspüler verwenden!”

Salznachfüllanzeige / Enthärtung aus- und einschalten

• Tür schließen
• Programmwähler 3 von der 12–Uhr–Stellung aus gegen den Uhrzeigersinn um eine Rastung nach links drehen.

• Hauptschalter 1 einschalten und min. 3 Sek. gedrückt halten. In der Ziffernanzeige 8 erscheint der aktuelle Härteeinstellwert und die Salznachfüllanzeige 6 blinkt (Härteeinstellwert wurde werkseitig auf Stufe 4 eingestellt.)
• Um die Einstellung zu verändern: Programmwähler 3 drehen. Sie können einen Einstellwert zwischen 0 und 7 wählen, je nach Härte ihres Wassers.
• Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Hinweis

Falls Sie Reinigungsmittel und Klarspüler getrennt verwenden bzw. von kombinierten Reinigungsmitteln auf herkömmliche Reinigungsprodukte umstellen, beachten Sie, dass die Klarspülernachfüllanzeige eingeschaltet und die Enthärtungsanlage auf die richtige Wasserhärte eingestellt ist.

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme Ihres Gerätes entnehmen Sie bitte Ihrer Bedienblende.

Programmauswahl

Anhand der Geschirrrart und der Menge bzw. des Zustandes der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen

Programmes finden.

Die zugehörigen Programmdaten finden Sie in der Kurzanleitung.

Geschirrspülen

Spartipp

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die Programmdaten finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen. Durch:

— unterschiedliche Geschirrmenge
- Zulauftemperatur des Wassers
- Wasserleitungsdruck
- Umgebungstemperatur
- Netzspannungstoleranzen
- und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge, ...)

können größere Abweichungen auftreten. Die Wasserverbrauchswerte sind auf den Wasserhärteeinstellwert 4 bezogen.

Aquasensor \*

* bei einigen Modellen

Der Aquasensor ist eine optische Messeinrichtung (Lichtschranke), mit der die Trübung des Spülwassers gemessen wird.

Der Einsatz des Aquasensors erfolgt programmspezifisch. Ist der Aquasensor aktiv, kann "sauberes" Spülwasser in das nächste Spülbad übernommen und / oder die Temperatur angepasst werden. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. Auf diese Weise kann der Wasserverbrauch um ca. 4 Liter gesenkt werden.

Gerät einschalten

• Tür schließen.
  — Wasserhahn vollständig öffnen.
• Programmwähler 3 auf das gewünschte Programm drehen.

• Hauptschalter 1 einschalten.

• In der Ziffernanzeige 8 erscheint die voraussichtliche Programmdauer.

• Der Programmablauf startet automatisch.

Restlaufanzeige

Nach dem Starten erscheint in der Ziffernanzeige 8 die zu erwartende Programmlaufzeit. Die Programmlaufzeit wird von der Wassertemperatur, der Geschirrmenge, sowie vom Grad der Anschmutzung beeinflusst. Durch Veränderungen dieser Bedingungen kann die Laufzeit (abhängig vom gewählten Programm) stark variieren. Da die Beeinflussung erst während eines Programmablaufes erkannt wird, können dadurch größere Zeitsprünge auftreten.

Programmende

Das Programm ist beendet, wenn in der Ziffernanzeige 8 der Wert Perscheint.

Gerät ausschalten

Einige Minuten nach Programmende:

• Hauptschalter 1 ausschalten.
• Wasserhahn zudrehen (entfällt bei Aqua–Stop).
• Geschirr nach dem Abkühlen entnehmen.

Bitte die Tür zum Ausräumen des Geschirrs nach Programmende ganz öffnen und nicht angelehnt stehen lassen. Eventuell noch entweichender Wasserdampf könnte empfindliche Arbeitsplatten beschädigen.

Programm unterbrechen

- Hauptschalter 1 ausschalten.

Leuchtanzeige erlischt. Das Programm bleibt gespeichert.

Wenn bei Warmwasseranschluss oder aufgeheizter Maschine die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion die Gerätetür aufspringen.

- Hauptschalter wieder einschalten.

Programm abbrechen (Reset)

• Nur bei eingeschaltetem Hauptschalter: Programmwähler auf Position Reset drehen. Nach ca. 3 Sek. zeigt die Ziffernanzeige
  — Der Programmablauf dauert ca. 1 Min.
  — Den Hauptschalter 1 nach dem Ablauf ausschalten.

Für einen Neustart Programmwähler 3 auf das gewünschte Programm drehen. Hauptschalter 1 einschalten. Der Programmablauf startet automatisch.

Programmwechsel

Nach dem Einschalten ist innerhalb von 2 Min. ein Programmwechsel möglich. Bei einem späteren Programmwechsel werden bereits angefangene Programmabschnitte (z.B. Reinigen) zu Ende geführt. Die neue Restzeit setzt sich aus der Restzeit des vorangegangenen Programmabschnittes und der Restzeit des neu gewählten Programmes zusammen.

Intensivtrocknung \*

* bei einigen Modellen

Durch Aktivieren der Funktion "Intensivtrocknung" erhalten Sie in allen Programmen eine höhere Temperatur im Klarspülen und somit ein verbessertes Trocknungsergebnis. (Achten Sie bei höherer Temperatur auf empfindliche Geschirrteile.)

• Tür schließen.
• Taste B gedrückt halten und Hauptschalter 1 einschalten.
• Beide Tasten loslassen. Die Ziffernanzeige 8 leuchtet (ein) oder (aus) und Taste B blinkt.

- Um die Einstellung zu ändern, Taste B drücken.

- Hauptschalter 1 ausschalten; die Einstellung bleibt gespeichert.

Zusatzfunktionen

* bei einigen Modellen, über die Tasten Zusatzfunktionen 4 einstellbar.

Zeit sparen (VarioSpeed) \*

Mit der Funktion >>Zeit sparen<< kann die Laufzeit je nach gewähltem Spülprogramm um ca. 20% bis 50% verkürzt werden. Die jeweilige Laufzeit–Veränderung wird in der Restzeitanzeige dargestellt. Um bei verkürzter Laufzeit optimale Reinigungs- und Trocknungsergebnisse zu erzielen, werden Wasser- und Energieverbrauch erhöht.

1/2 Halbe Beladung \*

Wenn Sie nur wenig Geschirr zu spülen haben (z.B. Gläser, Tassen, Teller), können Sie die "Halbe Beladung" zuschalten. Bei der Zusatzfunktion "Halbe Beladung" werden Wasser, Energie und Zeit eingespart. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Reinigerkammer.

L Zeitvorwahl \* h.

Sie können den Programmstart in Stundenschritten bis zu 19 Stunden verzögern.

• Gerät einschalten.
• Taste Zeitvorwahl solange drücken bis die Ziffernanzeige 8 auf springt.
• Taste Zeitvorwahl so oft drücken, bis die angezeigte Zeit Ihren Wünschen entspricht.
• Zum Löschen der Zeitvorwahl die Taste Zeitvorwahl so oft drücken, bis in der Ziffernanzeige Oh erscheint. Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

de

Wartung und Pflege

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden. Dies spart Zeit und Ärger.

Gesamtzustand der Maschine

- Spülraum auf Ablagerungen von Fett und Kalk überprüfen.

Finden sich solche Ablagerungen, dann:

- Reinigerkammer mit Reiniger befüllen. Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.

Zur Gerätereinigung nur speziell für Geschirrspüler geeignete Reiniger/Gerätereiniger verwenden.

- Türdichtung regelmäßig mit einem feuchten Tuch abwischen.

Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.

Wischen Sie Gerätefront und Blende regelmäßig feucht ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.

Achtung!

Niemals andere chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz und Klarspüler

- Die Nachfüllanzeigen 6 und 7 kontrollieren. Gegebenenfalls Salz und/oder Klarspüler nachfüllen.

Siebe

Die Siebe 25 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.
• Nach dem Losdrehen des Grob-Microsiebes können Sie die Siebgruppe herausnehmen. Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Siebgruppe einsetzen und das Grob-Microsieb festschrauben.

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 22 und 23 blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Sprüharm 23 nach oben abziehen.
• Oberen Sprüharm 22 abschrauben.
• Sprüharme unter fließendem Wasser reinigen.

- Sprüharme wieder einrasten bzw. festschrauben.

Abwasserpumpe \*

* bei einigen Modellen

Grobe Speisereste aus dem Spülwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser wird dann nicht abgepumpt und steht über dem Sieb. In diesem Fall:

• Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz.
• ggf. Wasser ausschöpfen.
• Siebe 25 ausbauen.
  — Schraube an der Abdeckung lösen (Torx T 20) und Abdeckung entnehmen.
• Innenraum auf Fremdkörper kontrollieren und gegebenenfalls Fremdkörper entfernen.
• Abdeckung wieder einsetzen und festschrauben.
  — Siebe wieder einsetzen und festschrauben.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen

Achtung!

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von nicht Originalersatzteilen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

... beim Einschalten

Das Gerät läuft nicht an.

— Sicherung im Haus nicht in Ordnung.
- Gerätestecker nicht eingesteckt.
— Gerätetür nicht richtig geschlossen.
- Wasserhahn nicht geöffnet.

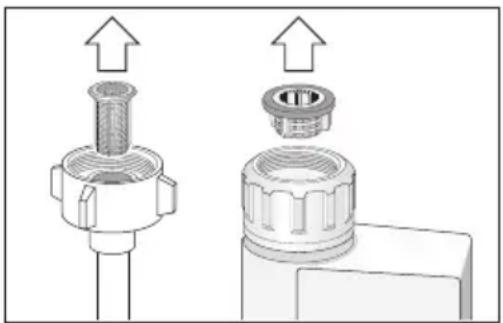

- Sieb am Wasserzulaufschlauch verstopft. Gerät ausschalten und Gerätestecker ziehen. Wasserhahn zudrehen. Danach das Sieb, das sich am Anschluss des Zulaufschlauchs befindet, säubern. Zum Schluss Stromversorgung wiederherstellen, Wasserhahn öffnen und Gerät einschalten.

- Unterer Sprüharm dreht sich schwer.

- Sprüharm durch Kleinteile oder Speisereste blockiert.

- Deckel der Reinigerkammer lässt sich nicht schließen.

• Reinigerkammer überfüllt.
• Mechanismus durch verklebte Reinigerreste blockiert.

- Kontrolllampen blinken nach dem Start.

- Kein Programm angewählt.

- Reinigerreste kleben nach dem Spülen in der Reinigerkammer.

- Kammer war beim Einfüllen feucht, Reiniger nur in trockene Kammer einfüllen.

- Kontrolllampen gehen nach dem Spülen nicht aus.

- Hauptschalter noch eingeschaltet.

Anzeige "Wasserzulauf prüfen" 5 leuchtet.

• Wasserhahn geschlossen.
• Wasserzulauf unterbrochen.
• Sieb am Wasserzulauf verstopft.
• Zulaufschlauch geknickt.

Nachfüllanzeige für Klarspüler und/oder Salz leuchtet nicht.

• Klarspülernachfüllanzeige ausgeschaltet. (siehe Kapitel auto 3in1)
• Salznachfüllanzeige ausgeschaltet. (siehe Kapitel auto 3in1)

- Nach Programmende bleibt Wasser im Gerät stehen.

— Der Abwasserschlauch ist verstopft oder geknickt.
— Die Abwasserpumpe ist blockiert.
— Die Siebe sind verstopft.
- Das Programm ist noch nicht beendet. Programmende abwarten (Ziffernanzeige zeigt 0).
- Funktion "Reset" ausführen.

... beim Spülen

- Ungewöhnliche Schaumbildung

• Handspülmittel im Vorratsbehälter für Klarspüler.
• Verschütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

- Gerät bleibt während des Spülens stehen.

• Stromzufuhr unterbrochen.
• Wasserzulauf unterbrochen.

● Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

- Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

● Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

... am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben.

— Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
— Der Geschirrkorb war überfüllt.
— Die Geschirrteile sind aneinander gelegen.
- Zu wenig Reiniger eingefüllt.
- Zu schwaches Spülprogramm gewählt.
- Sprüharmdrehung behindert, weil ein Geschirrteil im Wege stand.
— Die Sprüharmdüsen sind durch Speisereste verstopft.
- Siebe sind verstopft.
— Siebe falsch eingesetzt.
— Abwasserpumpe blockiert.

- Auf Kunststoffteilen entstehen Verfärbungen.

- Zu wenig Reiniger eingefüllt.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig.

• Zu wenig Reiniger eingefüllt.
• Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.
• Trotz harten Wassers kein Spezialsalz eingefüllt.
  — Enthärtungsanlage auf einen zu geringen Wert eingestellt.
  — Der Schraubverschluss des Salzbehälters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

de

Geschirr wird nicht trocken.

— Gerätetür zu früh geöffnet und Geschirr zu früh ausgeräumt.
- Programm ohne Trocknung gewählt.
- Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.

Gläser bekommen stumpfes Aussehen.

- Klarspülerzugabemenge auf einen zu geringen Wert eingestellt.

- Tee oder Lippenstiftreste sind nicht vollständig entfernt.

— Der Reiniger hat eine zu geringe Bleichwirkung.
- Zu geringe Spültemperatur gewählt.

• Rostspuren am Besteck

— Besteck nicht ausreichend rostbeständig.
- Salzgehalt im Spülwasser zu hoch, da

• Schraubverschluss des Salzbehälters nicht fest zugedreht.
• Beim Salznachfüllen zu viel Salz verschüttet.

Gläser werden blind und verfärben sich, die Beläge sind nicht abzuwischen.

• Ungeeigneten Reiniger eingefüllt.
• Gläser nicht spülmaschinenfest.

- Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen.

- Klarspülerzugabemenge auf einen zu hohen Wert eingestellt.

Kundendienst rufen

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Den nächsten Kundendienst entnehmen Sie dem Kundendienst–Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD–Nummer (2) an, die Sie auf dem Typenschild 31 an der Gerätetür finden.

1 FD 2

Achtung!

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Hinweise

Hinweise für Vergleichsprüfungen

Die Bedingungen für die Vergleichsprüfungen finden Sie auf dem Zusatzblatt "Hinweise für Vergleichsprüfungen". Die Verbrauchswerte für die entsprechenden Programme sind in der Kurzanleitung dargestellt.

Allgemeines

• Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Nur für Schweiz–Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

– Überprüfen bei Anlieferung
- Aufstellen
- Abwasseranschluss
– Frischwasseranschluss
– Elektrischer Anschluss

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

Abwasseranschluss

Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren. Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen. Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist.(Achten Sie darauf, das kein Verschlussdeckel im Ablauf das abfließen des Abwassers verhindert!)

de

Frischwasseranschluss

Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen. Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist. Bei Austausch des Gerätes muss immer ein neuer Wasser–Zulaufschlauch für den Anschluss an die Wasserversorgung verwendet werden, der bisherige Zulaufschlauch darf nicht wiederverwendet werden.

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60 °C.

Elektrischer Anschluss

Das Gerät nur an 230 V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen.

Erforderliche Absicherung siehe Typenschild 31.

Die Steckdose muss nahe dem Geschirrspüler angebracht und frei zugänglich sein.

Veränderungen am Anschluss dürfen nur durch den Fachmann erfolgen.

Bei der Verwendung eines Fehlerstrom–Schutzschalters darf nur ein Typ mit dem Zeichen 📄 eingesetzt werden. Nur dieser Schutzschalter garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Auch hier ist die Reihenfolge der Tätigkeiten wichtig: Trennen Sie grundsätzlich das Gerät als Erstes vom Stromnetz.

• Netzstecker ziehen.
  – Wasserzulauf abdrehen.
  – Abwasser– und Frischwasseranschluss lösen.
  – Befestigungsschrauben unter der Arbeitsplatte lösen.
• Wenn vorhanden, Sockelbrett demontieren.
  – Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

Geschirrspüler entleeren. Lose Teile sichern. Gerät nur aufrecht transportieren.

• Wird das Gerät nicht aufrecht transportiert, kann Restwasser in die Maschinensteuerung gelangen und somit zu fehlerhaftem Programmablauf führen.
  — Das Gerät muss durch folgende Schritte entleert werden:

— Wasserhahn öffnen.

- Tür schließen.

- Programm ECO wählen.

- Hauptschalter einschalten. In der Ziffernanzeige erscheint die Programmdauer in Minuten.

- Warten, bis ca. 4 Minuten abgelaufen sind.

- Programmwähler auf Pos. Reset drehen.

— Die Ziffernanzeige geht auf 0

- Nach einer weiteren Minute das Gerät ausschalten.

- Wasserhahn schließen.

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

Wasserhahn schließen, Zulaufschlauch lösen und auslaufen lassen.

Entsorgung

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Türverschluss und Kindersicherung (falls vorhanden) zerstören. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit, und entsorgen Sie die Verpackung umweltgerecht. Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z.B. >PS< Polystyrol). Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen für umweltbewusstes Recycling möglich.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Entsorgung der Verpackung

- Entsorgen Sie das

Verpackungsmaterial bitte ordnungsgemäß.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

• Die Wellpappe besteht überwiegend aus Altpapier.
- Die Styropor–Formteile sind FCKW – frei geschäumt.
• Die Polyethylen – Folie (PE) besteht zu einem Teil aus Sekundärrohstoff.

• Die Holzrahmen (falls vorhanden) aus Restholz sind unbehandelt.
- Die Umreifungsbänder (falls vorhanden) bestehen aus Polypropylen (PP).

Entsorgung ausgedienter Geräte

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Kindersicherung \*

40 Kindersicherung einschalten

41 Tür öffnen mit eingeschalteter Kindersicherung

42 Kindersicherung ausschalten

Bei geöffneter Tür bietet die Kindersicherung keinen Schutz.

Backblechsprühkopf \*

Große Bleche oder Gitter sowie Teller mit einem Durchmesser mehr als 30 cm (Gourmetteller, Pastateller, Platzteller) können Sie mit Hilfe dieses Sprühkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.

Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein (max. 4 Backbleche und 2 Gitter).

Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

* bei einigen Modellen

AQUA-STOP-Garantie

(entfällt bei Geräten ohne Aqua-Stop)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher.
2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchs ist, dass das Gerät mit Aqua-Stop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. „Dies schließt auch die fachgerechte montierte Aqua-Stop-Verlängerung (Originalzubehör) mit ein.“ Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Stop Anschluss am Wasserhahn.
4. Geräte mit Aqua-Stop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.

Siemens-Electrogeräte GmbH

Carl-Wery-Straße 34, 81739 München

ReparaturauftragundBeratungbeiStörungen

D 01801 / 22 33 66

3,9 Ct./Min aus dem Festnetz der T-Com;

A 0810 / 240 260

Mobil ggfs. abweichend

CH 0848 840 040

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.

Internet: www.siemens-home.com

9000245489de(8702-1)

451N
