Produkttyp	Professioneller LCD-Bildschirm
Hersteller	NEC
Modell	MultiSync P754Q
Bildschirmdiagonale	75 Zoll (ca. 189 cm)
Auflösung	3840 x 2160 (4K UHD)
Helligkeit	700 cd/m²
Kontrastverhältnis	4000:1
Betrachtungswinkel	178° horizontal / 178° vertikal
Anschlüsse	HDMI, DisplayPort, DVI-D, VGA, USB, RS-232C, LAN (RJ-45)
Stromversorgung	100-240 V AC, 50/60 Hz, 230 W (typisch)
Abmessungen (mit Standfuß)	1682 x 1020 x 390 mm (B x H x T)
Gewicht (mit Standfuß)	ca. 60 kg
Reinigung	Feuchtes, weiches Tuch; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nicht in direkter Sonneneinstrahlung; ausreichende Belüftung; keine Flüssigkeiten in Gerätenähe
Ersatzteile und Reparatur	Nur durch autorisiertes Fachpersonal; Originalteile bei NEC oder Fachhändler
Energieeffizienzklasse	A+ (EU-Verordnung 2019/2021)
Lieferumfang	Netzkabel, Fernbedienung, Batterien, Standfuß, Bedienungsanleitung

Häufig gestellte Fragen - MultiSync P754Q NEC

Wie schalte ich den NEC MultiSync P754Q ein?

Drücken Sie die Power-Taste an der Unterseite des Bildschirms oder verwenden Sie die Fernbedienung.

Welche Auflösung wird empfohlen?

Die native Auflösung beträgt 3840 x 2160 (4K UHD) bei 60 Hz.

Kann ich den Bildschirm an die Wand montieren?

Ja, der Bildschirm ist VESA-kompatibel (400 x 400 mm). Verwenden Sie eine geeignete Wandhalterung.

Wie reinige ich den Bildschirm richtig?

Reinigen Sie das Display mit einem weichen, fusselfreien Tuch, leicht angefeuchtet mit Wasser. Keine chemischen Reiniger verwenden.

Was mache ich, wenn kein Bild angezeigt wird?

Überprüfen Sie die Stromversorgung, ob alle Kabel richtig angeschlossen sind und ob die Signalquelle eingeschaltet ist.

Wie stelle ich die Helligkeit ein?

Nutzen Sie das On-Screen Display (OSD) über die Tasten am Bildschirm oder die Fernbedienung, um die Helligkeit anzupassen.

Kann ich externe Lautsprecher anschließen?

Ja, schließen Sie Lautsprecher über den Audio-Ausgang (3,5-mm-Klinke) oder HDMI (ARC) an.

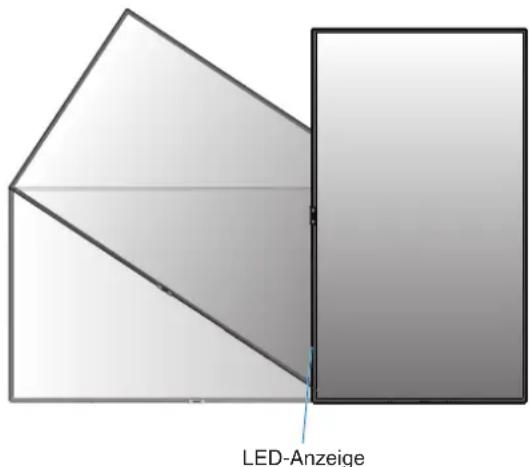

Was bedeutet die LED-Anzeige an der Vorderseite?

Die LED leuchtet grün im Normalbetrieb, orange im Standby und blinkt bei Fehlern.

Wie kann ich die Firmware aktualisieren?

Laden Sie die neueste Firmware von der NEC-Website herunter und übertragen Sie diese über USB oder LAN auf das Gerät.

Gibt es eine Bedienungsanleitung in Papierform?

Ja, die Bedienungsanleitung liegt dem Gerät bei. Sie können sie auch als PDF von der NEC-Website herunterladen.

BEDIENUNGSANLEITUNG MultiSync P754Q NEC

Großformatbildschirm

MultiSync P654Q

MultiSync P754Q

MODELL: P654Q, P754Q

Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.

Registrierungsinformationen ....Deutsch-1

Wichtige Informationen....Deutsch-2

WARNUNG ....Deutsch-2

VORSICHT......Deutsch-2

Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen......Deutsch-3

Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen ....Deutsch-3

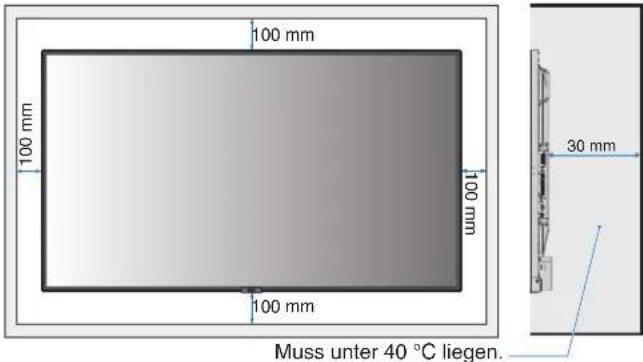

Einsatzempfehlungen ....Deutsch-3

Ergonomie....Deutsch-3

Reinigen des LCD-Bildschirms ....Deutsch-4

Reinigen des Gehäuses....Deutsch-4

Installation ....Deutsch-5

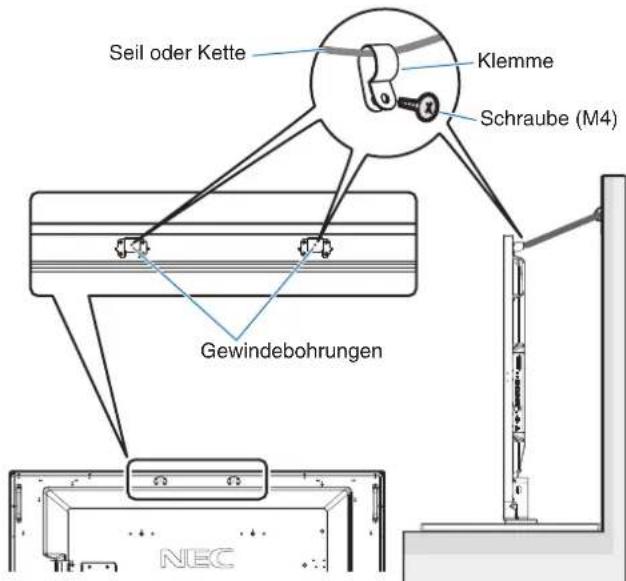

Anbringen von Montagezubehör...... Deutsch-7

Die Teile und ihre Funktionen....Deutsch-10

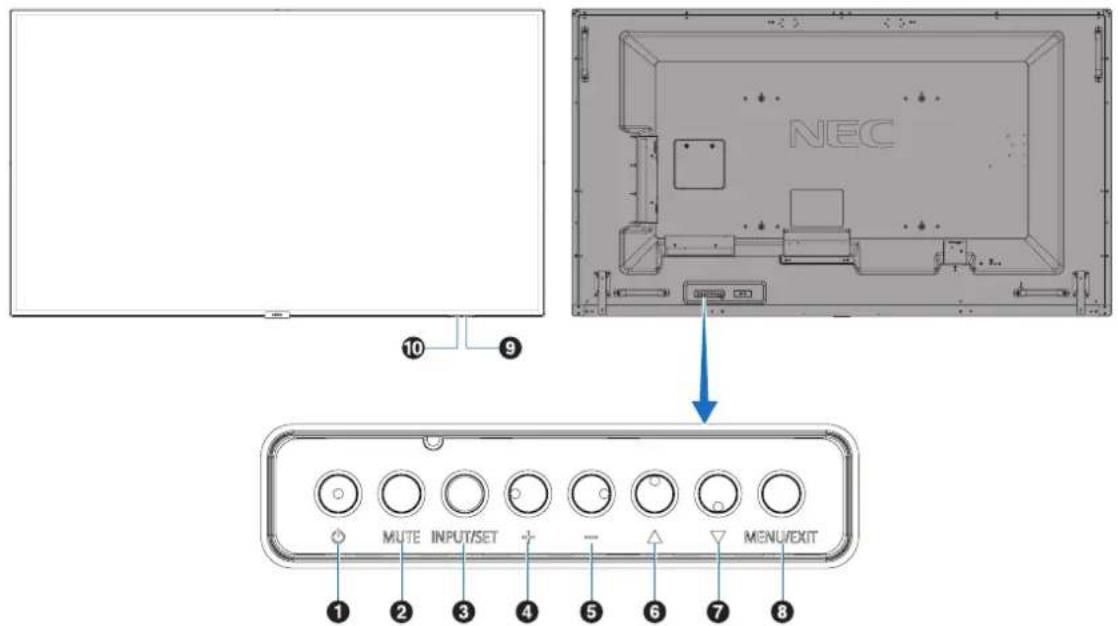

Bedienfeld ....Deutsch-10

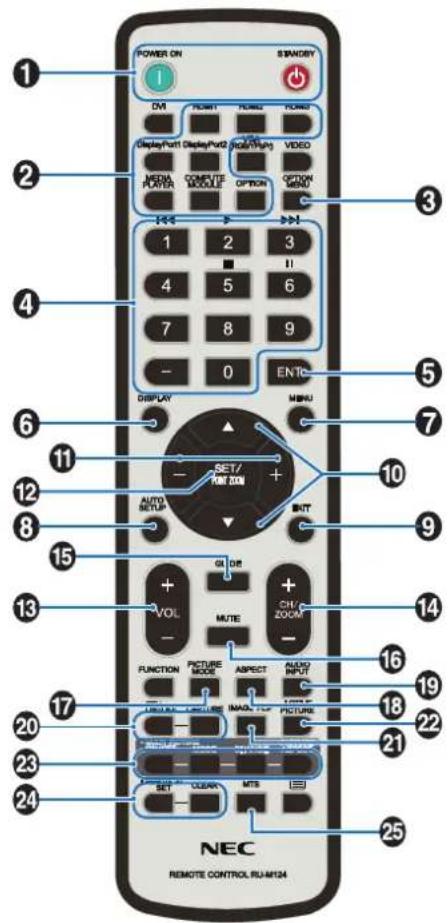

Fernbedienung....Deutsch-13

Reichweite der Fernbedienung....Deutsch-14

Einrichtung ....Deutsch-15

Verbindungen ....Deutsch-17

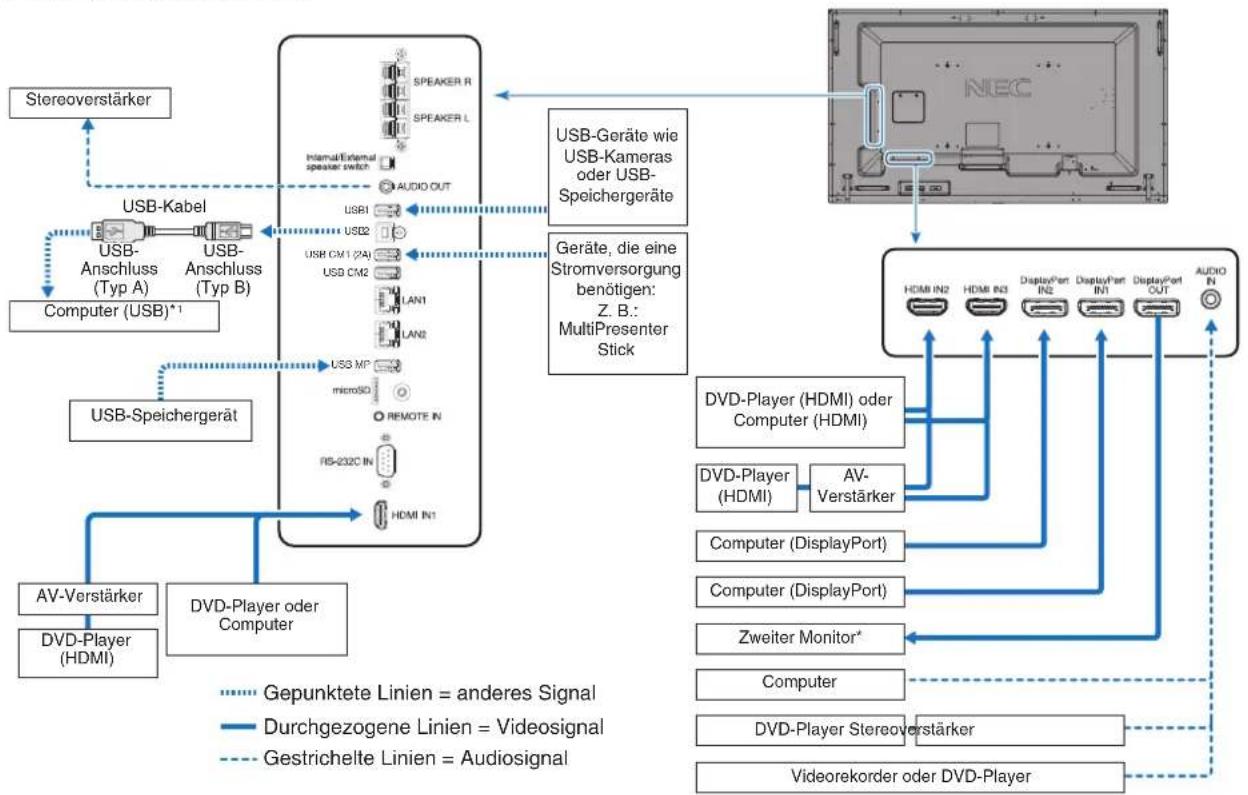

Anschlussübersicht ....Deutsch-17

Anschließen an einen Computers......Deutsch-18

Anschließen an einen Player oder Computer mit HDMI ....Deutsch-18

Anschließen an einen Computer mit DisplayPort ....Deutsch-18

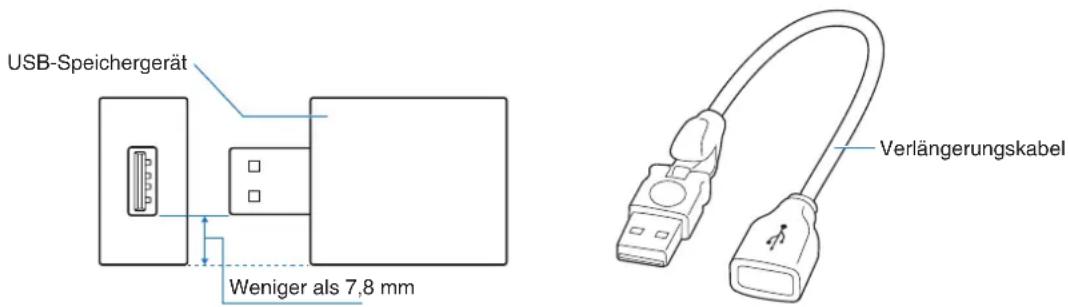

Anschließen eines USB-Geräts ....Deutsch-19

Grundlegende Bedienung ....Deutsch-20

Stromversorgung EIN und AUS ....Deutsch-20

Betriebsanzeige ....Deutsch-21

Verwendung der Energiesparfunktionen......Deutsch-21

Seitenverhältnis ....Deutsch-21

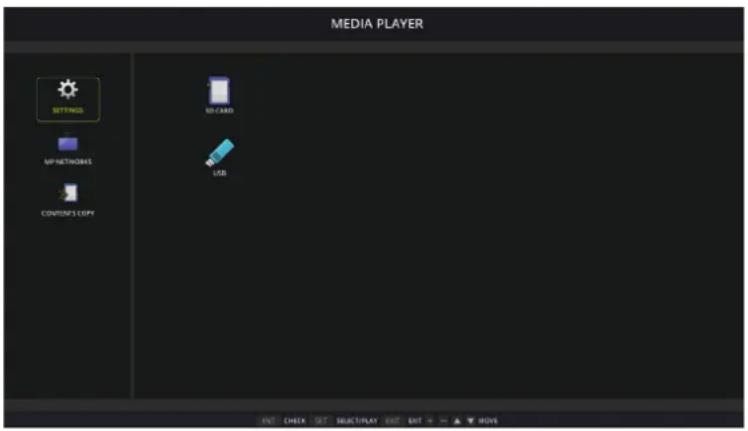

MEDIA-PLAYER....Deutsch-22

Darstellbare Dateien ....Deutsch-22

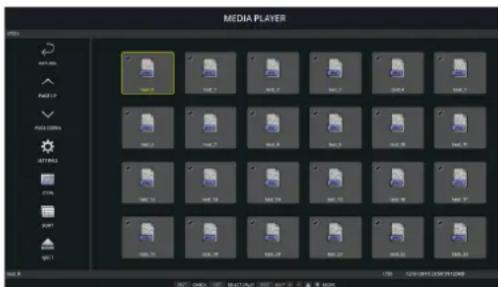

Bildschirm der Dateianzeige ....Deutsch-24

Anzeige als Diashow....Deutsch-25

Einstellungen für den MEDIA-PLAYER....Deutsch-25

NETZWERK & ANDERE EINSTELLUNGEN....Deutsch-26

Verwenden der gemeinsamen Einstellungen für die SD-Karte ....Deutsch-27

Verwenden von INHALTE KOPIEREN....Deutsch-28

Verwenden von Notfallinhalten ....Deutsch-28

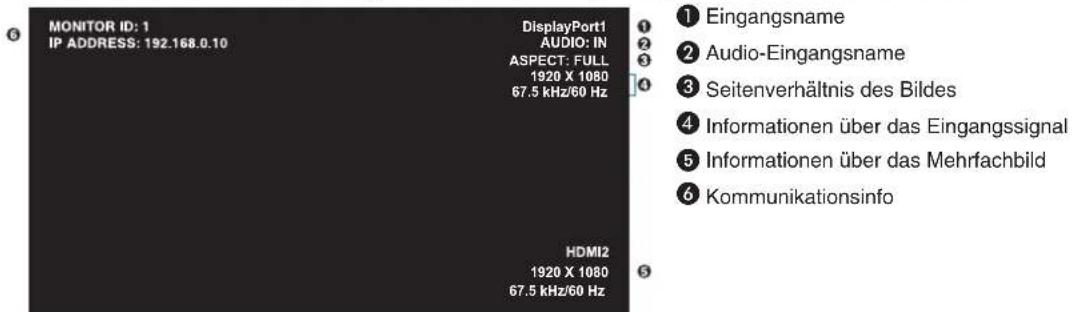

Informations OSD ....Deutsch-28

Bildmodus ....Deutsch-29

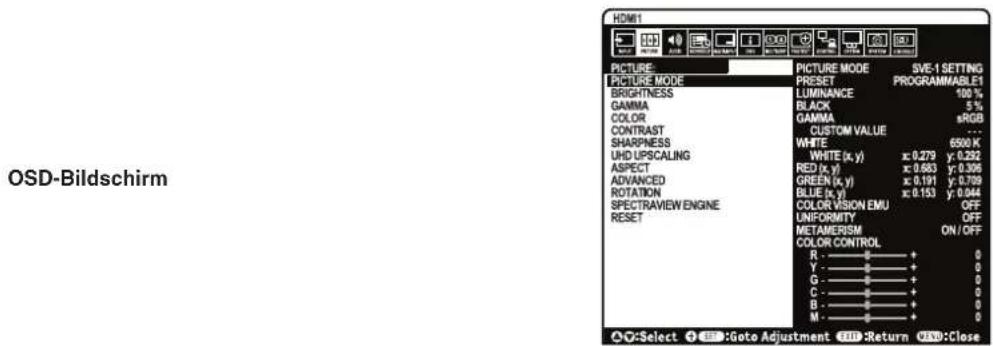

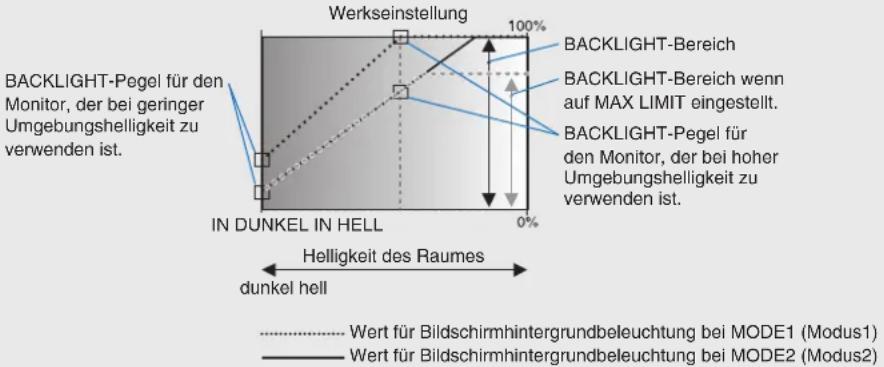

OSD-Bedienelemente (On-Screen Display)......Deutsch-32

EINGABE Deutschland-33

BILD Deutschland-33

AUDIO......Deutsch-35

ZEITPLAN......Deutsch-36

MEHRFACHEINGANG ....Deutsch-37

OSD ....Deutsch-39

MEHRFACHANZEIGE ....Deutsch-39

MONITORSCHUTZ......Deutsch-41

STEUERUNG Deutschland-41

OPTION ....Deutsch-44

SYSTEM ....Deutsch-45

MODUL BERECHNEN....Deutsch-45

Fernbedienungsfunktionen......Deutsch-47

Anschließen mehrerer Monitore ....Deutsch-48

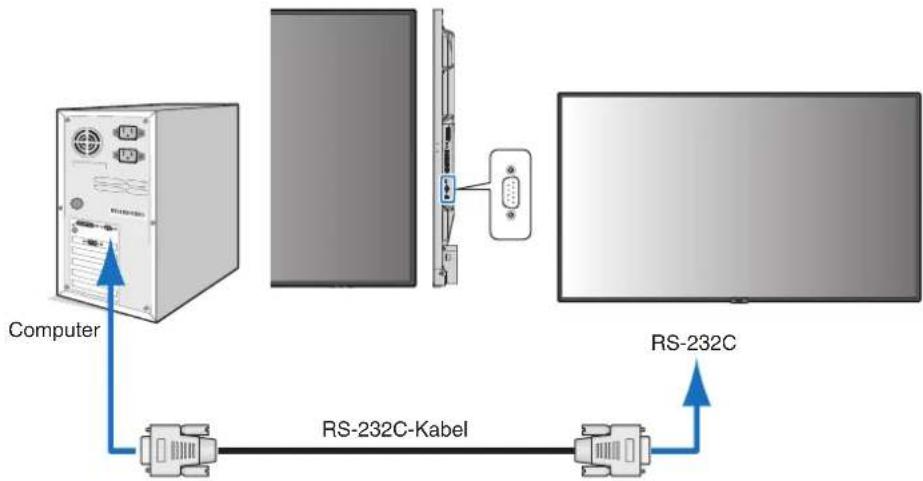

Steuern des LCD-Monitors mittels RS-232C-Fernbedienung ....Deutsch-49

Steuern des LCD-Monitors mittels LAN-Steuerung ....Deutsch-51

Anschluss an ein Netzwerk....Deutsch-51

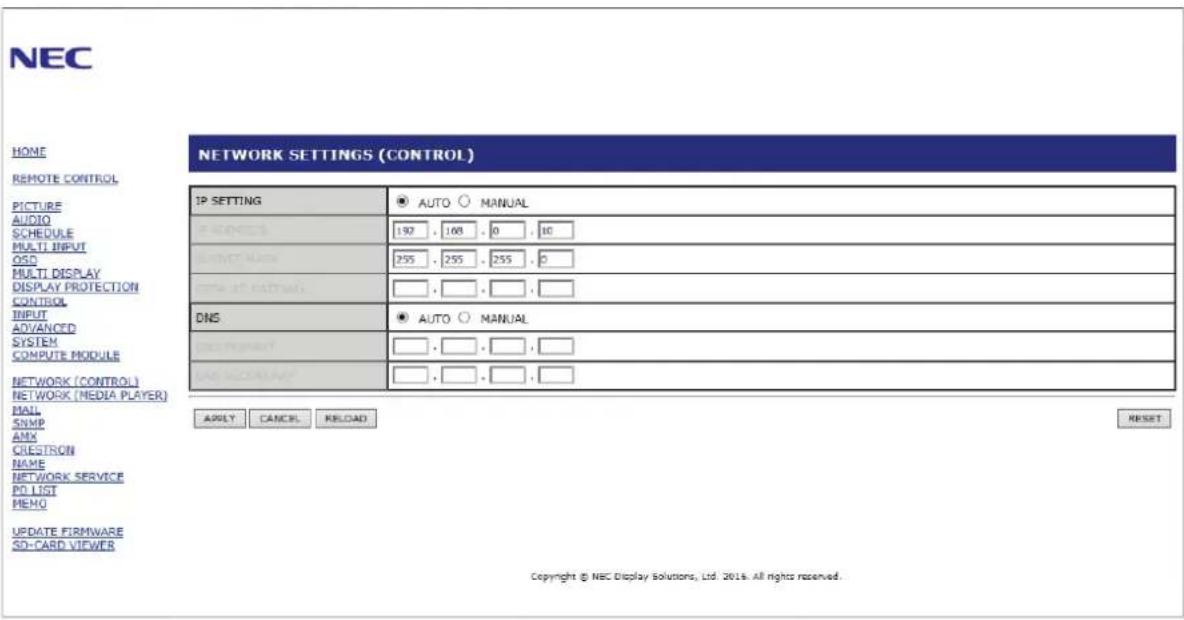

Netzwerkeinstellung mithilfe eines HTTP-Browsers ..... Deutsch-51

PUNKT ZOOM ....Deutsch-59

WIEDERGABENACHWEIS......Deutsch-60

INTELLIGENT WIRELESS DATA....Deutsch-61

MEHRFACHBILD-Matrix ....Deutsch-61

VIDEO OUT......Deutsch-68

Merkmale und Funktionen......Deutsch-69

Fehlerbehebung....Deutsch-70

Technische Daten: P654Q....Deutsch-72

Technische Daten: P754Q....Deutsch-73

Informationen des Herstellers zu Recycling und Energieverbrauch......Deutsch-74

[Hinweis] Informationen zur MPEG-4 AVC- und MPEG-4 Visual-Lizenz für dieses Produkt......Deutsch-76

Registrierungsinformationen

Informationen zu Kabeln

VORSICHT:

Verwenden Sie die mitgelieferten bzw. angegebenen Kabel mit diesem Produkt, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden.

Verwenden Sie für USB ein abgeschirmtes Signalkabel mit einem Ferritkern.

Verwenden Sie für HDMI, DisplayPort und den 9-poligen D-SUB-Anschluss ein abgeschirmtes Signalkabel.

Verwenden Sie für Audio ein Signalkabel mit einem Ferritkern.

Die Verwendung anderer Kabel und Adapter kann zu Störungen des Rundfunk- und Fernsehempfangs führen.

FCC-Hinweis

⚠️ WARNING: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt.

Dieses Gerät wurde getestet, und die Grenzwerte für digitale Geräte der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien werden eingehalten. Diese Grenzen gewährleisten bei der Installation in Wohngebieten einen ausreichenden Schutz vor Störungen. Dieses Gerät kann Energie im HF-Bereich erzeugen, verwenden und abstrahlen. Wird es nicht nach Maßgabe der Bedienungsanleitung installiert, kann es zu Störungen der Kommunikation im HF-Bereich kommen. Es ist jedoch nicht garantiert, dass unter bestimmten Bedingungen keine Störungen auftreten. Treten bei Verwendung dieses Geräts Störungen des Rundfunk- oder Fernsehempfangs auf (dies ist durch Aus- und Einschalten des Geräts festzustellen), empfehlen wir eine Behebung der Störung durch die folgenden Maßnahmen:

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie andernorts auf.
  • Vergrößern Sie den Abstand zwischen diesem Gerät und dem Empfänger.
• Schließen Sie das Gerät an einen anderen Stromkreis als den Empfänger an.
• Setzen Sie sich mit Ihrem Händler in Verbindung, oder fragen Sie einen erfahrenen Rundfunk-/Fernsehtechniker um Rat.

Der Benutzer sollte sich gegebenenfalls mit seinem Händler oder einem erfahrenen Rundfunk-/Fernsehtechniker in Verbindung setzen, um weitere Möglichkeiten zu erfragen.

Nützliche Hinweise enthält auch die folgende Broschüre der Federal Communications Commission: „How to Identify and Resolve Radio-TV Interference Problems“. Diese Broschüre können Sie unter der Bestellnummer 004-000-00345-4 vom U.S. Government Printing Office, Washington, D.C., 20402, USA, anfordern.

KONFORMITÄTSERKLÄRUNG

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Beim Betrieb müssen die beiden folgenden Bedingungen erfüllt sein. (1) Das Gerät darf keine unerwünschten Störungen abgeben. (2) Das Gerät muss empfangene Störungen aufnehmen können, auch wenn diese Funktionsstörungen verursachen.

Verantwortlich in den USA: NEC Display Solutions of America, Inc.

Adresse: 3250 Lacey Rd, Ste 500

Geräteklassifizierung: Peripheriegerät der Klasse B

Modell: P754Q

KONFORMITÄTSERKLÄRUNG DES HERSTELLERS

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Beim Betrieb müssen die beiden folgenden Bedingungen erfüllt sein. (1) Das Gerät darf keine unerwünschten Störungen abgeben. (2) Das Gerät muss empfangene Störungen aufnehmen können, auch wenn diese Funktionsstörungen verursachen.

Verantwortlich in den USA: NEC Display Solutions of America, Inc.

Adresse: 3250 Lacey Rd, Ste 500

Geräteklassifizierung: Peripheriegerät der Klasse B

Modell: P654Q

Windows ist eine eingetragene Marke der Microsoft Corporation.

NEC ist eine eingetragene Marke der NEC Corporation.

MultiSync ist eine Marke oder eingetragene Marke der NEC Display Solutions, Ltd. in Japan und anderen Ländern.

DisplayPort und das Logo für die DisplayPort-Konformität sind Marken der Video Electronics Standards Association in den USA und anderen Ländern.

Alle anderen Marken und Produktbezeichnungen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

Die Begriffe „HDMI“ und „HDMI High-Definition Multimedia Interface“ sowie das HDMI-Logo sind Markenoder eingetragene Marken der HDMI Licensing Administrator, Inc. in den USA und anderen Ländern.

PJLink ist eine Marke, deren Eintragung in Japan, den USA und anderen Ländern und Regionen beantragt wurde.

Die microSD- und microSD SDHC-Logos sind Marken der SD-3C, LLC.

CRESTRON und CRESTRON ROOMVIEW sind Marken oder eingetragene Marken der Crestron Electronics, Inc. in den USA und anderen Ländern.

Raspberry Pi ist eine Marke der Raspberry Pi Foundation.

Adobe und das Adobe-Logo sind eingetragene Marken oder Marken der Adobe Systems Incorporated in den USA und/oder anderen Ländern.

GPL-/LGPL-Softwarelizenzen

Das Produkt enthält Software, die unter der GNU General Public License (GPL), der GNU Lesser General Public License (LGPL) und anderen Lizenzen lizenziert ist. Weitere Informationen zur jeweiligen Software finden Sie in der Datei „readme.pdf“ im Ordner „about GPL&LGPL“ auf der mitgelieferten CD-ROM.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Wichtige Informationen

WARNUNG

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.

ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSÄRBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

VORSICHT

ZIEHEN SIE DAS NETZKABEL AUS DER STECKDOSE, UM STROMSCHLÄGE ZU VERHINDERN. ERST NACH DEM TRENNEN DES GERÄTS VOM STROMNETZ IST GEWÄHRLEISTET, DASS AN KEINER GERÄTEKOMPONENTE SPANNUNG ANLIEGT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

VORSICHT: Bitte verwenden Sie das mit diesem Monitor gelieferte Netzkabel gemäß der folgenden Tabelle. Setzen Sie sich mit NEC in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort vorhandenen Steckdose entspricht. Das kompatible Netzkabel eignet sich für die an der Steckdose anliegende Netzspannung und wurde gemäß den Sicherheitsnormen des Landes zugelassen, in dem das Gerät erworben wurde.

Dieses Gerät ist für die Verwendung mit einem Netzkabel vorgesehen, dessen Schutzerdungsstift an Masse anliegt. Ist das Netzkabel nicht geerdet, besteht das Risiko eines Stromschlags. Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß geerdet ist.

Steckertyp Nordamerika		Europäisch (Kontinent)	Großbritannien Chinesisch Japanisch
Steckerform
Region	USA/Kanada EU Großbritannien China Japan
Spannung	120* 230 230 220 100

* Verwenden Sie beim Einsatz des 125-240-V-Wechselstromnetzteils für diesen Monitor ein Netzkabel, das den Anschlusswerten der Netzsteckdose entspricht.

HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben.

• Dieses Produkt ist primär für die Verwendung als informationstechnisches Gerät für den Einsatz im Büro- und Wohnbereich konzipiert.
• Das Produkt wurde zum Anschluss an einen Computer konzipiert, nicht zur Anzeige von Fernsehrundfunk-Signalen.

Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen

Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTIFUNKTIONSMONITORS:

- ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich

keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

- Vermeiden Sie es, das Netzkabel zu knicken, zu quetschen oder anderweitig zu beschädigen.

- Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

- Das Netzkabel muss in Ihrem Land zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen. (In Europa muss z. B. Typ H05VV-F 3G mit einem Querschnitt von 0,75 mm² verwendet werden).

- Verwenden Sie in Großbritannien für diesen Monitor ein BS-zugelassenes Netzkabel mit angeformtem Stecker. Der Stecker muss mit einer schwarzen Sicherung (5 A) ausgestattet sein.

- Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

- Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.

- Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

- Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

- Montieren Sie den Bildschirm nicht für einen längeren Zeitraum auf dem Kopf, da dies dauerhafte Schäden verursachen kann.

• Verwenden Sie den Monitor nicht im Freien.

• Seien Sie vorsichtig, wenn das Glas zerbrochen ist.

- Dieser Monitor ist mit Kühlungslüftern ausgestattet. Zur Gewährleistung einer zuverlässigen Funktion und langen Lebensdauer dieses Produkts dürfen die Belüftungsöffnungen am Monitor nicht verdeckt werden.

- Berühren Sie die Flüssigkristalle nicht, wenn der Monitor oder das Glas zerbrochen ist.

- Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann.

- Decken Sie die Lüftungsschlitze nicht ab, und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf.

- Stellen Sie keine Gegenstände auf den Monitor.

- Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

- Wenn der Kühlungslüfter ständig in Betrieb ist, sollten die Belüftungsöffnungen mindestens einmal im Monat gereinigt werden.

• Um die zuverlässige Funktion des Monitors sicherzustellen, reinigen Sie bitte mindestens einmal im Jahr die Belüftungsöffnungen auf der Rückseite des Gehäuses von Verunreinigungen und Staub.
• Wenn Sie ein LAN-Kabel verwenden, stellen Sie über Kabel mit eventuell zu hoher Spannung keine Verbindung zu einem Peripheriegerät her.
• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
• Verwenden Sie den Monitor nicht in Umgebungen mit starken Temperatur- und Feuchtigkeitsschwankungen, und stellen Sie ihn nicht direkt im kalten Luftstrom einer Klimaanlage auf. Diese Bedingungen können die Lebensdauer des Monitors beeinträchtigen oder zu Kondensation führen. Wenn Kondensation aufgetreten ist, ziehen Sie das Netzkabel des Monitors ab, und verwenden Sie den Monitor erst wieder, nachdem die Kondensation verdunstet ist.

Anschluss an einen Fernseher\*

• Das Kabelverteilersystem muss insbesondere gemäß dem Abschnitt 820.93, Grounding of Outer Conductive Shield of a Coaxial Cable (Erdung der Außenabschirmung bei Koaxialkabeln) der NEC-Vorschriften (National Electrical Code) geerdet sein.
  • Die Abschirmung des Koaxialkabels sollte mit der Erdung des Gebäudes verbunden werden.

Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.
- Flüssigkeit wurde über den Monitor gegossen, oder Gegenstände sind in das Gehäuse gefallen.
• Der Monitor wurde Regen oder Wasser ausgesetzt.
- Der Monitor wurde fallen gelassen, oder das Gehäuse wurde beschädigt.
- Wenn Sie strukturelle Schäden feststellen, wie Risse oder ein untypisches Schwanken.
- Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.

Einsatzempfehlungen

Ergonomie

Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Optimale Leistung des Monitors wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. Vermeiden Sie die längerfristige Wiedergabe gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.
• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 1,5 m befindet. Blinzeln Sie häufig.
• Stellen Sie den Monitor in einem 90°-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern.
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

• Lassen Sie Ihre Augen regelmäßig untersuchen.

• Verwenden Sie bei Standardeingangssignalen die voreingestellten Größen- und Positionseinstellungen.

• Verwenden Sie die vordefinierten Farbeinstellungen.
• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced).
• Verwenden Sie die Primärfarbe Blau nicht auf einem dunklen Hintergrund. Dies beeinträchtigt die Lesbarkeit und kann aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen.
• Geeignet für Unterhaltungszwecke in Umgebungen mit kontrollierter Beleuchtung, um störende Bildschirmspiegelungen zu vermeiden.

Reinigen des LCD-Bildschirms

• Wenn das LCD-Panel staubig ist, wischen Sie sie vorsichtig mit einem weichen Tuch ab.
• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!
• Verwenden Sie zum Reinigen des LCD-Bildschirms keine harten oder kratzenden Materialien.
• Üben Sie keinen Druck auf die LCD-Paneloberfläche aus.
• Verwenden Sie keine lösungsmittelhaltigen Reiniger, da sie zur Beschädigung oder Verfärbung der Oberfläche des LCD-Panels führen können.

Reinigen des Gehäuses

• Ziehen Sie den Netzstecker aus der Steckdose.
- Wischen Sie das Gehäuse vorsichtig mit einem weichen Tuch ab.
- Reinigen Sie das Gehäuse zunächst mit einem mit neutralem Reinigungsmittel und Wasser getränkten Tuch, und wischen Sie mit einem trockenen Tuch nach.

HINWEIS: Verwenden Sie zum Reinigen NIEMALS Benzol, Verdünner, alkalische oder alkoholhaltige Lösungsmittel, Glasreiniger, Wachs, Politur, Waschmittel oder Insektizide. Gummi oder Vinyl sollten nicht über längere Zeit mit dem Gehäuse in Berührung sein. Diese Flüssigkeiten und Materialien können dazu führen, dass die Farbe beeinträchtigt wird und reißt oder abblättert.

Den Kartoninhalt entnehmen Sie bitte der ausgedruckten Auflistung des Verpackungsinhalts, die der Verpackung beiliegt.

Dieses Gerät kann ohne tragenden Monitorfuß oder anderes stützendes Montagezubehör nicht benutzt oder installiert werden. Es wird dringend empfohlen, die korrekte Anbringung von einer erfahrenen, von NEC autorisierten Servicekraft vornehmen zu lassen. Bei Nichteinhaltung der NEC-Standard-Montageanleitungen kann es zu Schäden am Gerät oder Verletzungen des Benutzers kommen. Die Produkthaftung deckt durch unsachgemäße Installation entstandene Schäden nicht ab. Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.

Montage

Für Kunden:

VORSICHT

Bringen Sie den Monitor NICHT selbst an. Es wird dringend empfohlen, den Monitor von einem geschulten, qualifizierten Techniker sachgemäß anbringen zu lassen. Bitte wenden Sie sich an Ihren Händler, der Ihnen möglicherweise qualifizierte Techniker empfehlen kann. Der Kunde ist bei der Anbringung an einer Wand oder einer Decke für die Beauftragung eines qualifizierten Technikers verantwortlich.

Wartung

• Überprüfen Sie regelmäßig, ob sich die Halterung löst; überprüfen Sie die Halterung regelmäßig auf lockere Schrauben, Verformungen oder andere Probleme. Wenn Sie ein Problem feststellen, wenden Sie sich bitte an einen qualifizierten Servicetechniker.
• Überprüfen Sie regelmäßig den Anbringungsort auf Schäden oder Schwachstellen, die sich mit der Zeit einstellen können.

Decken Sie die Belüftungsöffnungen NICHT durch Montagezubehör oder anderes Zubehör ab.

Für qualifizierte NEC-Techniker:

Stabilitätsrisiko.

Das Gerät kann herunterfallen und schwere Verletzungen oder Tod verursachen. Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher am Boden/an der Wand befestigt werden.

Prüfen Sie sorgfältig die Umgebung, in der der Monitor angebracht werden soll. Nicht alle Wände oder Decken sind stabil genug, um das Gewicht des Monitors zu tragen. Das Gewicht dieses Monitors ist in den technischen Daten aufgeführt (siehe „P654Q“ auf Seite 72 und „P754Q“ auf Seite 73). Die Produktgarantie deckt durch unsachgemäße Anbringung, Renovierung/Umbau oder höhere Gewalt entstandene Schäden nicht ab. Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.

Für einen sicheren Halt verwenden Sie mindestens zwei Bügel zur Befestigung des Geräts. Befestigen Sie das Gerät an mindestens zwei Punkten.

Bei der Anbringung an einer Wand oder Decke beachten Sie bitte Folgendes

VORSICHT

• NEC empfiehlt die Verwendung von Montageverbindungen, die dem UL1678-Standard für Nordamerika entsprechen.

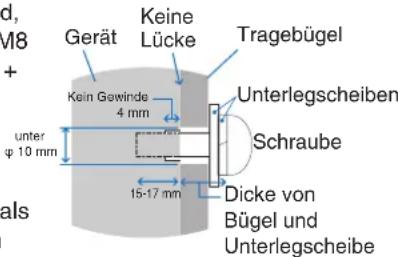

• NEC empfiehlt dringend, Schrauben der Größe M8 (Länge von 15–17 mm + Dicke des Bügels und der Unterlegscheiben) zu verwenden.

Wenn Sie Schrauben verwenden, die länger als 15–17 mm sind, prüfen Sie die Tiefe der Bohrung.

(Empfohlenes Anzugsdrehmoment: 1125 – 1375 N•cm). Die Bohrung im Bügel muss kleiner als φ 10 mm sein.

• Prüfen Sie vor der Anbringung die Installationsumgebung, um sicherzustellen, dass sie dem Gewicht des Geräts standhält und das Gerät vor Beschädigung geschützt ist.
• Ausführliche Hinweise finden Sie in der Anleitung, die der Halterung beiliegt.
• Vergewissern Sie sich, dass zwischen dem Monitor und der Halterung keine Lücke vorhanden ist.

HINWEIS: Bei der Verwendung in einer Videowand über einen längeren Zeitraum können sich die Monitore aufgrund der Temperaturänderungen leicht ausdehnen. Es empfiehlt sich, zwischen angrenzenden Monitorkanten einen Spalt von mehr als einem Millimeter vorzusehen.

▲ VORSICHT: • Üben Sie beim Aufstellen keinen Druck auf die LCD-Bildschirmoberfläche aus. Der Monitor darf an keiner Stelle gedrückt oder geschoben werden. Lehnen Sie sich nicht auf den Monitor. Dies kann zu Verformungen oder Beschädigungen des Monitors führen.

• Um zu verhindern, dass sich der Monitor von der Wand oder Decke löst, empfiehlt NEC dringend, ein Sicherungskabel zu verwenden.
• Montieren Sie den Monitor an einer Stelle der Wand oder Decke, die stabil genug ist, um ihn zu tragen.
• Bereiten Sie den Monitor mit Montagezubehör wie Haken, Ringschraube oder Befestigungsteilen vor, und sichern Sie ihn dann mit einem Kabel. Das Sicherungskabel darf nicht straff sitzen.
• Hängen Sie den Monitor nicht ausschließlich mithilfe des Sicherungskabels auf. Der Monitor muss ordnungsgemäß montiert werden.
• Vergewissern Sie sich vor der Montage, dass das Montagezubehör stabil genug ist, um den Monitor zu tragen.

VORSICHT: Wenn Sie die Griffe für das Sicherungskabel verwenden, lesen Sie bitte den Abschnitt Griffe für Sicherungskabel auf der nächsten Seite.

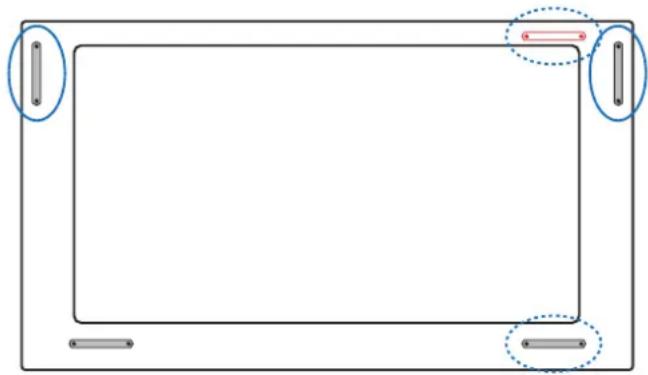

Griffe für Sicherungskabel

: Werkseitige Einbaulage.

: Alternativposition.

Durchgezogener Strich: Einbaulage der Griffe für das Sicherungskabel im Querformat.

Gepunkteter Strich: Einbaulage der Griffe für das Sicherungskabel im Hochformat.

• Die Wand bzw. Decke muss fest genug sein, um dem Gewicht des Monitors und des Montagezubehörs standzuhalten.
• Bringen Sie das Gerät NICHT an Stellen an, wo es durch den Zusammenstoß mit einer Tür oder einem Tor beschädigt werden kann.
• Bringen Sie das Gerät NICHT in stark vibrierenden und staubigen Umgebungen an.
• Bringen Sie den Bildschirm NICHT nahe der Stelle an, an der die Hauptstromleitung in das Gebäude eintritt.
• Bringen Sie den Monitor NICHT so an, dass andere leicht nach dem Gerät und der Halterung greifen und sich daran festhalten können.
• Achten Sie auf ausreichende Luftzufuhr, oder sorgen Sie für Klimatisierung am Monitor und an der Halterung, damit die entstehende Wärme abgeführt werden kann.

Anbringung an der Decke

• Vergewissern Sie sich, dass die Decke stabil genug ist, um das Gewicht des Geräts und der Halterung auf Dauer und auch im Fall von Erdbeben, unerwarteten Vibrationen und anderen externen Krafteinwirkungen zu halten.
• Vergewissern Sie sich, dass das Gerät an einem soliden Teil der Deckenkonstruktion angebracht wird, wie zum Beispiel einem Stützpfeiler. Sichern Sie den Monitor mit Schrauben, Federscheiben, Unterlegscheibe und Mutter.
• Bringen Sie das Gerät NICHT in Bereichen an, die keine stützende interne Struktur besitzen. Verwenden Sie für die Anbringung KEINE Holzschrauben oder Ankerschrauben. Bringen Sie das Gerät NICHT an der Decke oder an Anhängevorrichtungen an.

Wartung

• Überprüfen Sie regelmäßig, ob sich die Halterung löst; überprüfen Sie die Halterung regelmäßig auf lockere Schrauben, Verformungen oder andere Probleme. Wenn Sie ein Problem feststellen, wenden Sie sich bitte an das zuständige Servicepersonal.
• Überprüfen Sie regelmäßig die Montagestelle auf Schäden oder Schwachstellen, die sich mit der Zeit einstellen können.

Ausrichtung

- Wenn Sie den Monitor im Hochformat verwenden, sollte er im Uhrzeigersinn gedreht werden, sodass die linke Seite zur oberen Seite wird und sich die rechte Seite am unteren Rand befindet. Damit stellen Sie die ordnungsgemäße Belüftung sicher und verlängern die Lebensdauer des Monitors. Eine unzureichende Belüftung kann die Lebensdauer des Monitors verkürzen.

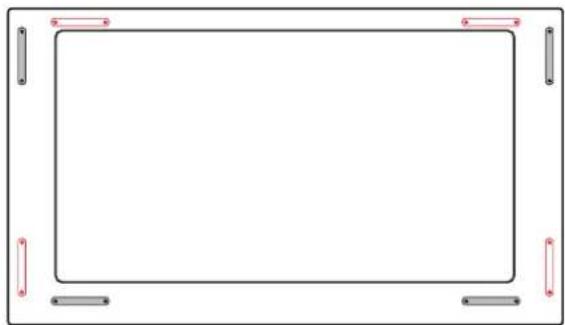

Ändern der Einbaulage der Griffe

: Werkseitige Einbaulage.
: Alternativposition.

VORSICHT: Für den Transport sind mindestens vier Griffe erforderlich. Vergewissern Sie sich, dass die Griffe mit den vorher herausgedrehten Schrauben befestigt werden. (Empfohlenes Anzugsdrehmoment: 139–189 N•cm)

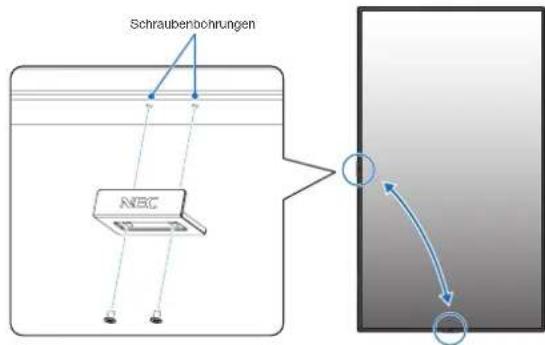

Wechseln der Position des NEC-Emblems

Bei der Verwendung des Monitors im Hochformat kann die Position des NEC-Emblems gewechselt werden.

Entfernen des Emblems: Drehen Sie die Schraube heraus, und nehmen Sie das Emblem ab.

Anbringen des Emblems: Stellen Sie sicher, dass sich die Schraubenbohrungen im Emblem mit den Schraubenbohrungen in der Frontblende decken. Fixieren Sie das Emblem mit den dafür vorgesehenen Schrauben. (Empfohlenes Anzugsdrehmoment: 30–40 N•cm).

VORSICHT: Verwenden Sie keine andere Schraube, um das Emblem zu fixieren.

Anbringen von Montagezubehör

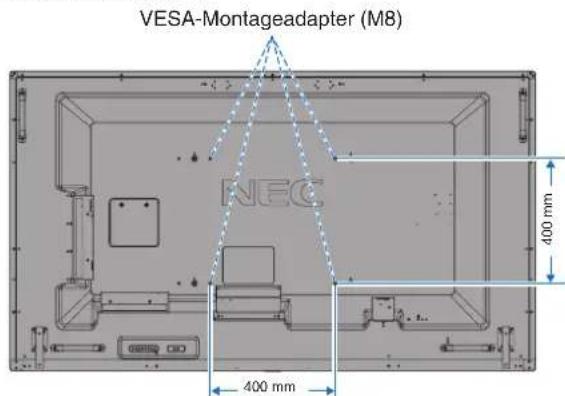

Der Monitor ist zur Verwendung mit dem VESA-Montagesystem konzipiert.

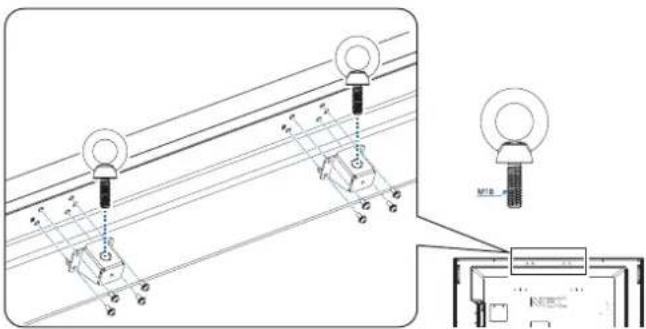

1. Ringschrauben (nicht mitgeliefert) zur Montage befestigen

Dieses Modell ist zur Unterstützung bei der Montage mit aufsetzbaren Ringschrauben ausgestattet.

• Bauen Sie die Halter für die Ringschrauben mit den mitgelieferten Schrauben an. (Empfohlenes Anzugsdrehmoment: 139–189 N•cm)
• Drehen Sie die Ringschrauben in die entsprechenden Bohrungen in den Haltern ein (siehe Abbildung).
• Vergewissern Sie sich, dass die Ringschrauben fest angezogen sind.
• Um den Monitor in die richtige Position zu bringen, verwenden Sie die den Ringschrauben beigefügte Hebevorrichtung.

VORSICHT: KEINESFALLS den Monitor ausschließlich mithilfe der Ringschrauben aufhängen. Die Ringschrauben sind nur zur vorübergehenden Nutzung vorgesehen.

2. Montagezubehör anbringen

Achten Sie darauf, dass Sie den Monitor beim Anbringen des Zubehörs nicht kippen.

Montagezubehör kann an den Monitor angebracht werden, wenn dieser mit der Vorderseite nach unten liegt. Bevor Sie den Monitor mit der Vorderseite nach unten ablegen, legen Sie stets ein weiches Tuch auf den Tisch, z. B. eine Decke, die größer als der Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel. Stellen Sie sicher, dass sich nichts auf dem Tisch befindet, was den Monitor beschädigen kann.

HINWEIS: Legen Sie den Monitor vor der Montage mit dem Bildschirm nach unten auf eine ebene Fläche, die größer als der Bildschirm ist. Nutzen Sie einen stabilen Tisch, der das Gewicht des Monitors sicher tragen kann.

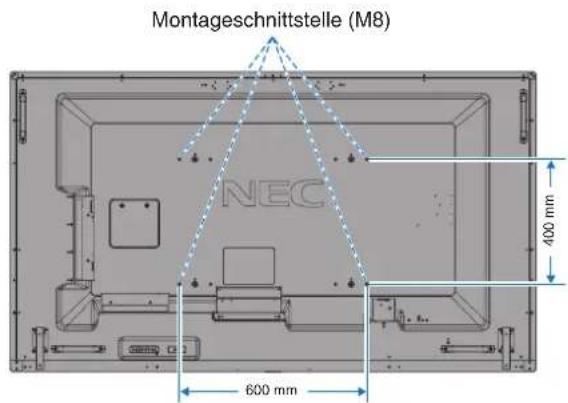

HINWEIS: Für die Montage können 600-mm-/400-mm-Bohrungen verwendet werden.

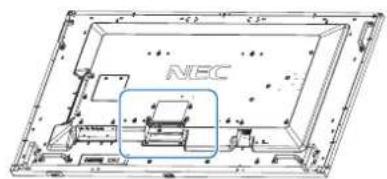

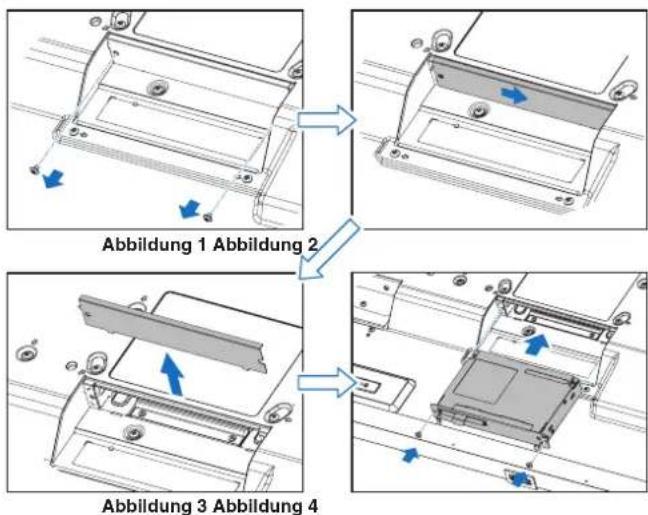

3. Einbauen einer Zusatzplatine

1. Schalten Sie den Hauptschalter aus.
2. Legen Sie den Monitor mit der Vorderseite nach unten auf die Schutzfolie. HINWEIS: Legen Sie den Monitor auf einer ebenen Fläche mit ausreichend Platz ab.
3. Entfernen Sie die Abdeckung des Steckplatzes, indem Sie die Schrauben lösen (Abbildung 1), die Abdeckung nach rechts schieben (Abbildung 2) und die Abdeckung nach oben abheben (Abbildung 3).

1. Setzen Sie die Zusatzplatine in den Monitor ein, und fixieren Sie sie mit den herausgedrehten Schrauben (Abbildung 4).

HINWEIS: Wenden Sie sich an Ihren Händler, um eine Liste der verfügbaren Zusatzplatinen für Ihren Monitor zu erhalten. Wenden Sie keine Gewalt an, um die Zusatzplatine an ihren Platz zu drücken, bevor Sie diese mit Schrauben fixieren. Achten Sie darauf, die Platine in der vorgeschriebenen Ausrichtung in den Steckplatz einzuführen.

▲ VORSICHT: Vergewissern Sie sich, dass die Zusatzplatine mit den vorher herausgedrehten Schrauben fixiert ist. Andernfalls kann die Zusatzplatine herausfallen, was zu Verletzungen führen kann.

(Empfohlenes Anzugsdrehmoment: 139–189 N•cm).

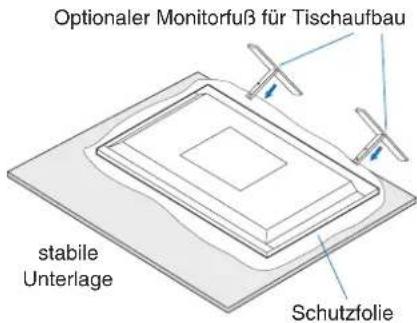

4. Anbringen und Entfernen des optionalen Standfußes

▲ VORSICHT: Für den An- und Abbau des Standfußes sind mindestens vier Personen erforderlich.

Folgen Sie den zusammen mit dem Standfuß oder der Halterung gelieferten Installationsanweisungen. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Vorrichtungen.

HINWEIS: Verwenden Sie NUR die Schrauben, die im Lieferumfang des optionalen Standfußes enthalten sind.

Achten Sie bei der Montage des LCD-Monitorfußes darauf, dass Sie Ihre Finger nicht einklemmen.

HINWEIS: Montieren Sie den Fuß in Richtung der auf der Oberfläche des Fußes eingeprägten Pfeilmarkierung. Verwenden Sie das Modell ST-801.

5. Kippen verhindern

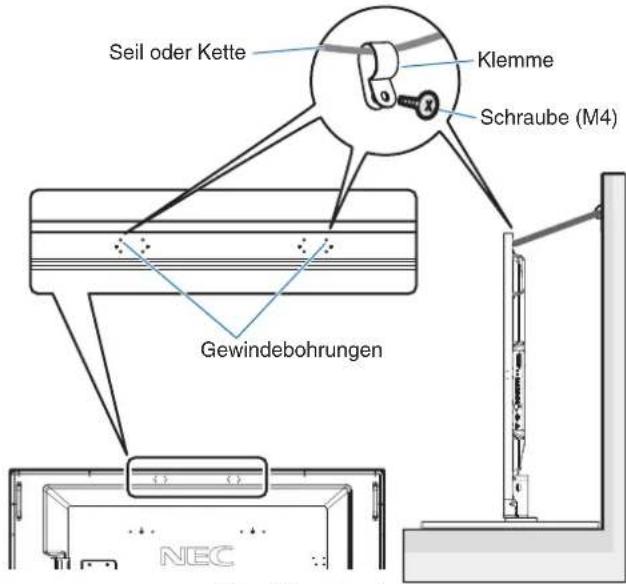

Wenn Sie den Bildschirm zusammen mit dem optionalen Standfuß verwenden, befestigen Sie den LCD-Monitor mit einer ausreichend stabilen Kette oder einem Seil an einer Wand, die bzw. das dem Gewicht des Monitors standhält, damit der Monitor nicht herunterfällt. Befestigen Sie das Seil oder die Kette mit den Klemmen und Schrauben am Monitor, die mit dem optionalen Standfuß für den Tischaufbau geliefert werden.

Ohne Ringschrauben

Mit Ringschrauben

Bevor Sie den LCD-Monitor an der Wand anbringen, stellen Sie sicher, dass die Wand dem Gewicht des Monitors standhält.

Stellen Sie sicher, dass Sie das Seil oder die Kette von der Wand entfernen, bevor Sie den LCD-Monitor verschieben.

6. Belüftungsanforderungen

Wenn das Gerät in einem geschlossenen Bereich oder einer Vertiefung montiert wird, sorgen Sie dafür, dass die Wärme entweichen kann, indem Sie entsprechenden Abstand zwischen dem Monitor und seiner Umgebung lassen.

Achten Sie auf ausreichende Luftzufuhr oder sorgen Sie für Klimatisierung am Monitor und an der Halterung, damit die entstehende Wärme abgeführt werden kann, insbesondere, wenn Sie mehrere Monitore über- bzw. nebeneinander installieren.

HINWEIS: Die Klangqualität der internen Lautsprecher fällt je nach Raumakustik unterschiedlich aus.

Die Teile und ihre Funktionen

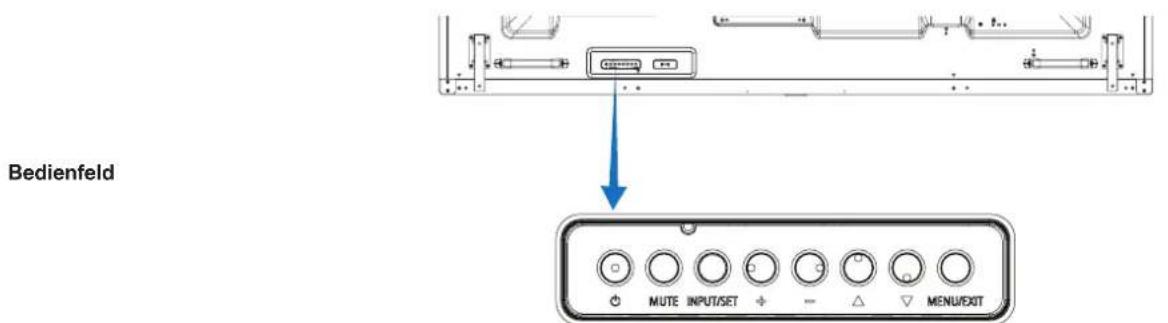

Bedienfeld

Schaltet den Monitor ein bzw. in den Standby-Modus. Siehe auch Seite 20.

② Taste „Stummschalten“ (MUTE)

Schaltet die Stummschaltung ein bzw. aus.

③ Taste „Eingabe/Speichern“ (INPUT/SET)

EINGABE: Durchläuft die verfügbaren Eingabequellen, wenn das OSD-Menü deaktiviert ist. [DisplayPort1], [DisplayPort2], [HDMI1], [HDMI2], [HDMI3], [MP], [OPTION*], [C MODULE]*¹. Dies sind die verfügbaren Eingänge mit deren werkseitig eingestellten Namen.

HINWEIS: MP ist die Abkürzung für „Media-Player“. SET: Dient als Taste zum Festlegen einer Auswahl, wenn das OSD-Menü (On Screen Display) geöffnet ist.

*: Diese Funktion hängt davon ab, welche Zusatzplatine verwendet wird.

*1: Dieser Eingang ist verfügbar, wenn die optionale Schnittstellenplatine für das Raspberry Pi-Rechnermodul und das Raspberry Pi-Rechnermodul eingebaut sind.

4 Plustaste (+)

Wenn das OSD-Menü deaktiviert ist, erhöht diese Taste die Lautstärke.

Verschiebt beim Navigieren durch die Optionen des OSD-Menüs den hervorgehobenen Bereich nach rechts. Dient als Taste (+) und erhöht die Einstellung einer OSD-Menüoption, nachdem diese mit der Taste SET ausgewählt wurde.

5 Minustaste (-)

Wenn das OSD-Menü deaktiviert ist, reduziert diese Taste die Lautstärke.

Verschiebt beim Navigieren durch die Optionen des OSD-Menüs den hervorgehobenen Bereich nach links. Dient als Taste (-) und verringert die Einstellung einer OSD-Menüoption, nachdem diese mit der Taste SET ausgewählt wurde.

6 Taste „Auf“ (▲)

Aktiviert das OSD-Menü, wenn es deaktiviert ist. Dient als Taste ▲, mit der Sie die Markierung im OSD-Menü aufwärts zum gewünschten Element verschieben können.

⑦ Taste „Ab“ (▼)

Aktiviert das OSD-Menü, wenn es deaktiviert ist. Dient als Taste ▼, mit der Sie die Markierung im OSD-Menü abwärts zum gewünschten Element verschieben können.

8 Taste „Menü/Beenden“ (MENU/EXIT)

Aktiviert das OSD-Menü, wenn es deaktiviert ist. Fungiert als Taste „Zurück“ innerhalb des OSD, um zurück zum vorherigen OSD-Menü zu wechseln. Fungiert als Taste „BEENDEN“, um das OSD aus dem Hauptmenü heraus zu schließen.

9 Fernbedienungssensor und Betriebsanzeige

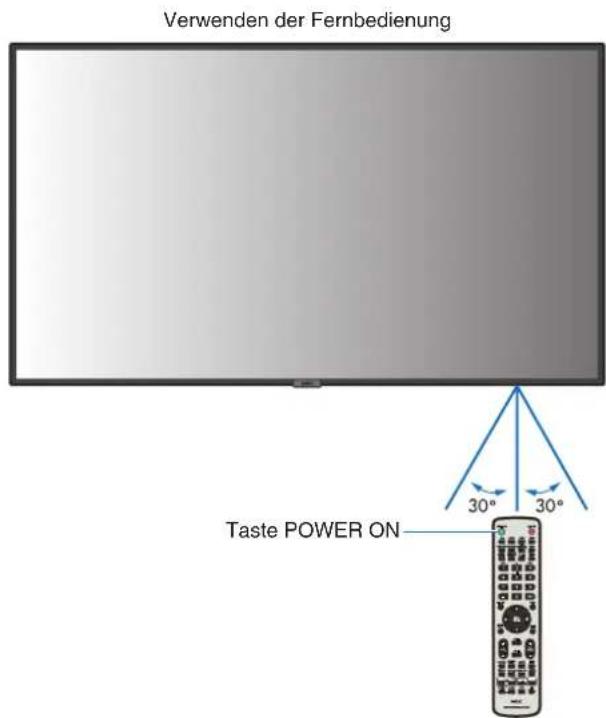

Empfängt das Signal der Fernbedienung. Siehe auch Seite 14. Leuchtet blau, wenn der LCD-Monitor betriebsbereit ist ^ . Blinkt abwechselnd grün und gelb, wenn die Funktion ZEITPLAN-EINSTELLUNGEN aktiviert ist ^1 .

Wenn innerhalb des Monitors ein Komponentenfehler erkannt wird, blinkt die LED rot oder in einem rot-blauen Muster.

* Sofern AUS unter BETRIEBSANZEIGE ausgewählt ist (siehe Seite 43), leuchtet die LED nicht, wenn der LCD-Monitor betriebsbereit ist.

*1 Wenn AUS für ZEITPLANANZEIGE festgelegt ist (siehe Seite 43), blinkt die LED nicht.

HINWEIS: Weitere Informationen finden Sie unter BETRIEBSANZEIGE (siehe Seite 43).

10 Raumlichtsensor

Ermittelt die Umgebungshelligkeit und bewirkt so eine automatische Anpassung an die Backlight-Einstellung. Dies führt zu entspannterem Sehen. Decken Sie diesen Sensor nicht ab. Siehe Seite 43.

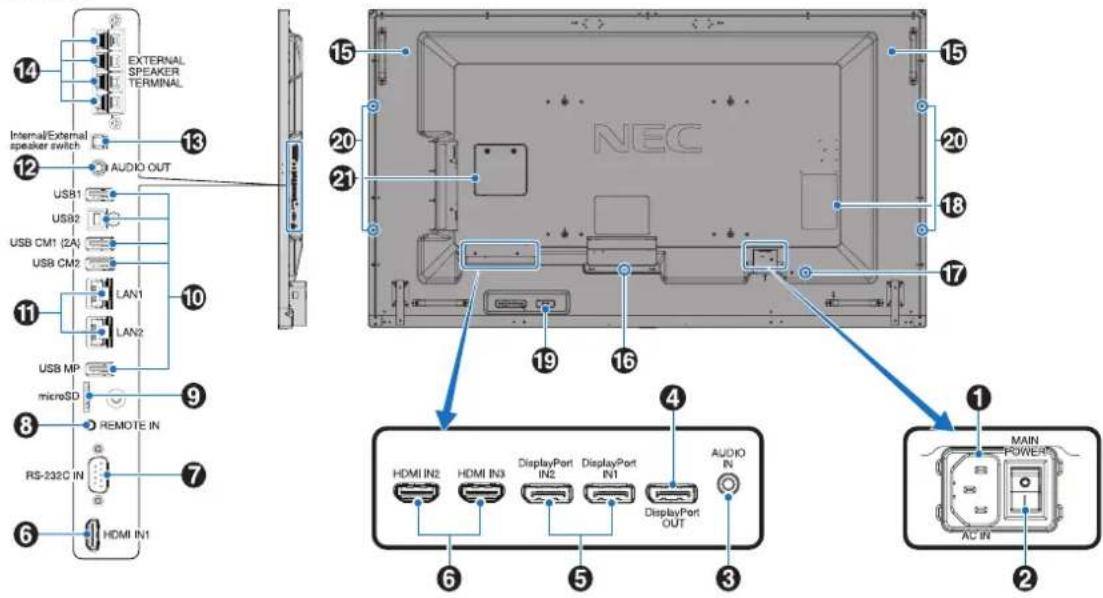

Anschlüsse

① Wechselstromeingang (AC IN)

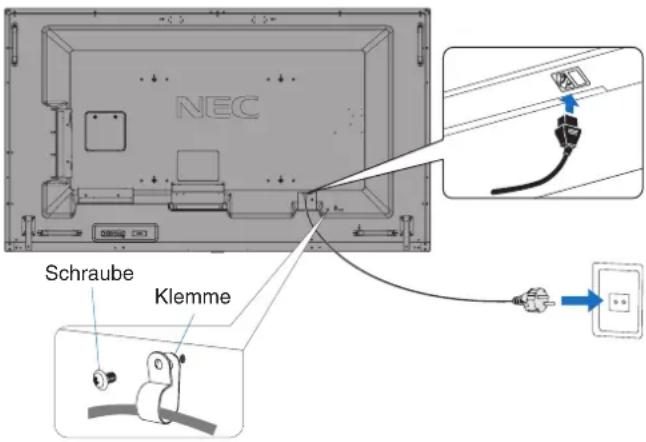

Hier wird das mitgelieferte Netzkabel angeschlossen.

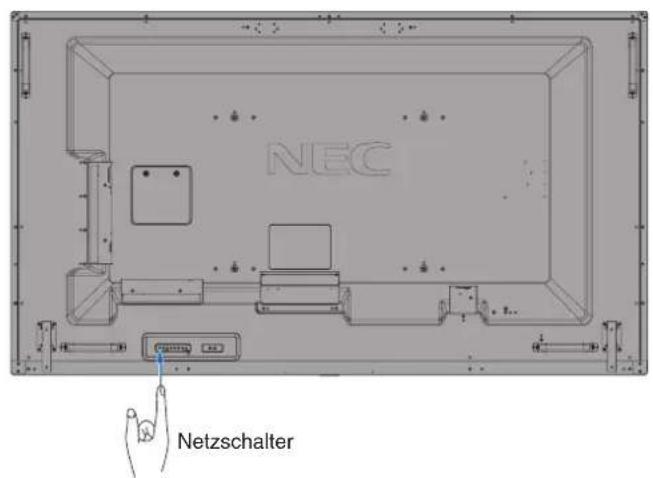

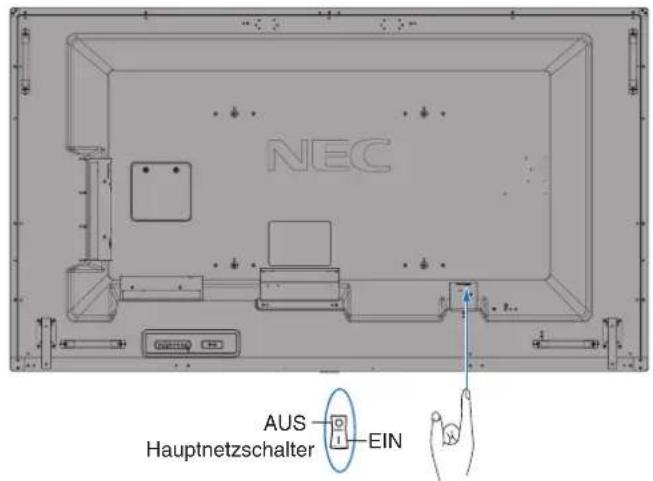

② Hauptnetzschalter

Schalter zum Ein- und Ausschalten der Netzspannung.

③ Audio IN

Eingang für Audiosignale von externen Geräten wie etwa einem Computer oder einem Player.

4 DisplayPort OUT

Ausgabe von DisplayPort-Signalen von DisplayPort IN1. Sie können mehrere Monitore anschließen, indem Sie diese über DisplayPort verketten. Siehe MEHRFACHANZEIGE (Seite 39) und „VIDEO OUT“ (Seite 68).

5 DisplayPort IN1/IN2

Für den Eingang von DisplayPort-Signalen.

6 HDMI IN1/IN2/IN3

Eingang für digitale HDMI-Signale.

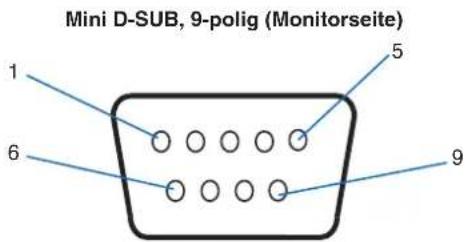

⑦ RS-232C IN (D-SUB-Anschluss, 9-polig)

Verbinden Sie den RS-232C-Eingang mit externen Geräten (wie z. B. einem PC), um die RS-232C-Funktionen zu steuern.

8 Remote IN

Zum Verwenden der optionalen Sensoreinheit muss diese an den Monitor angeschlossen werden.

HINWEIS: Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird.

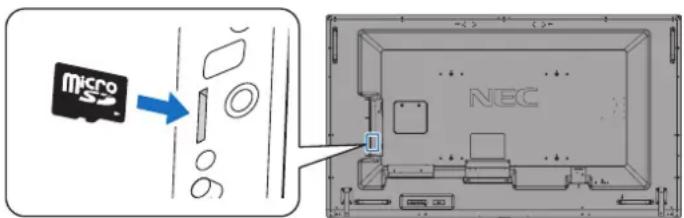

9 Steckplatz für microSD-Karte

microSD-Speicherkartenleser zur Verwendung mit dem Media-Player (siehe Seite 23).

Weitere Informationen zum Anbauen der Abdeckung für den Steckplatz der microSD-Karte finden Sie unter „Anbauen der Abdeckung für den Steckplatz der microSD-Karte“ (siehe Seite 23).

10 USB-Anschluss

USB1: Downstream-Anschluss (USB Typ A). Zum Anschließen von USB-Geräten.

USB2: Upstream-Anschluss (USB Typ B). Zum Anschließen von externen Geräten, z. B. einem Computer. Verwenden Sie diesen Anschluss, wenn Sie den Monitor von einem externen Gerät steuern möchten.

USB CM1 (2 A): Anschluss für Stromversorgung.

USB CM2*: Serviceanschluss. Bitte schließen Sie hier keine Geräte an.

* Die USB-Funktion ist verfügbar, wenn die optionale Schnittstellenplatine für das Raspberry Pi-Rechnermodul und das Raspberry Pi-Rechnermodul eingebaut sind.

USB MP: Leser für USB-Speichergeräte für die Verwendung mit dem Media-Player.

Siehe Seite 22. Dieser Anschluss dient für zukünftige Softwareaktualisierungen.

Zur Nutzung des Media-Players schließen Sie ein USB-Speichergerät an diesen Anschluss an (siehe Seite 19).

MP ist die Abkürzung für „Media-Player“.

11 LAN-Anschluss 1/2 (RJ-45)

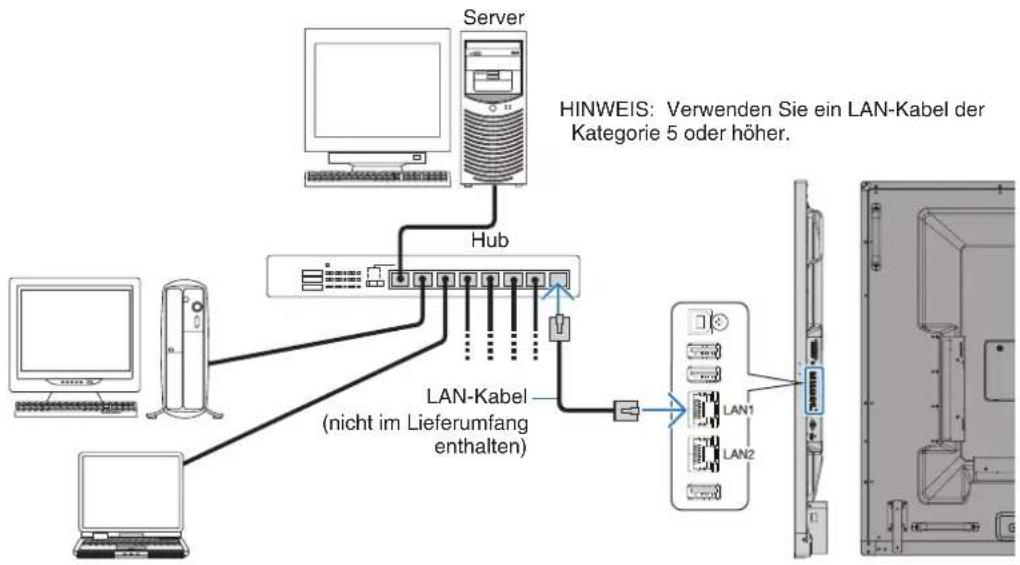

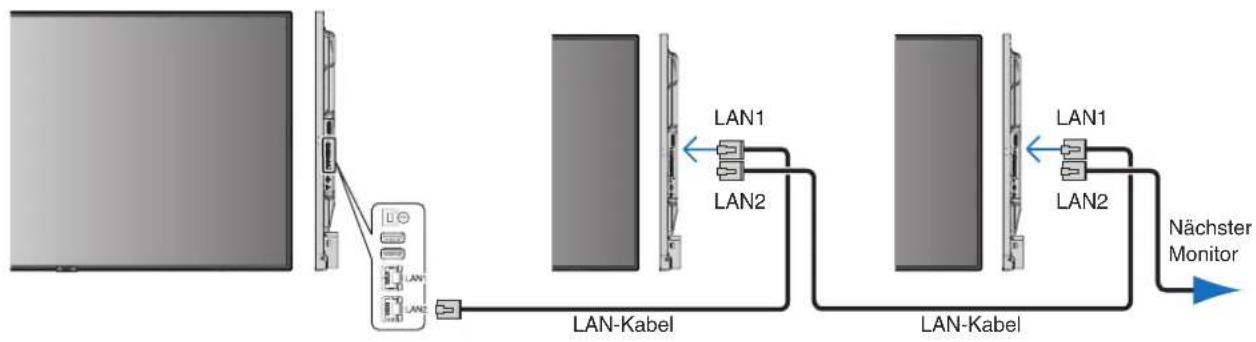

Stellen Sie eine Verbindung mit dem LAN her, um den Monitor über das Netzwerk zu verwalten und zu steuern. Siehe Seite 48 und Seite 51.

HINWEIS: Nutzen Sie primär den Anschluss LAN1.

12 Audio OUT

Für die Ausgabe von Audiosignalen von den Eingängen AUDIO IN, DisplayPort und HDMI an ein externes Gerät (Stereoreceiver, Verstärker usw.).

HINWEIS: Dieser Anschluss ist kein Kopfhöreranschluss.

13 Umschalter für interne/externe Lautsprecher

☐: Interner Lautsprecher ☐ Externer Lautsprecher HINWEIS: Schalten Sie den Monitor aus, bevor Sie den Umschalter für den internen/externen Lautsprecher betätigen.

14 Anschluss für externe Lautsprecher

Zur Ausgabe von Audiosignalen.

Der rote Anschluss ist der Pluspol (+).

Der schwarze Anschluss ist der Minuspol (-).

HINWEIS: Dieser Lautsprecheranschluss ist für 2 Lautsprecher à 15 W (8 Ohm) konzipiert.

15 Interner Lautsprecher

16 Steckplatz für Zusatzplatine

Steckplatz für die Installation einer Zusatzplatine vom Typ „Slot 2“. Siehe Seite 8.

HINWEIS: Eine Liste der erhältlichen Zusatzplatinen können Sie von Ihrem Händler beziehen.

17 Schlitz für Diebstahlsicherung

Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen, die kompatibel mit Drahtseilen und anderer Ausrüstung von Kensington ist.

Informationen zu den Produkten finden Sie auf der Kensington-Website.

18 Typenschild

19 Intelligenter Drahtlos-Datensensor

Sensor für die Drahtlos-Übertragung von Informationen und Einstellungen an den Monitor.

20 Montageöffnungen für optionale Lautsprecher

HINWEIS: Eine Liste der kompatiblen Lautsprecher können Sie von Ihrem Händler beziehen.

21 Steckplatz für Raspberry Pi-Rechnermodul

Steckplatz für den Einbau einer Schnittstellenplatine für das Raspberry Pi-Rechnermodul und ein Raspberry Pi-Rechnermodul. Weitere Informationen sind unter https://www.nec-display.com/dl/en/manual/raspberrypi/ zu finden.

▲ VORSICHT: Der Einbau muss von einem qualifizierten Techniker durchgeführt werden. Versuchen Sie nicht, die Schnittstellenplatine für das Rechnermodul und das Raspberry Pi-Rechnermodul selbst einzubauen.

Fernbedienung

① Taste POWER ON/STANDBY

Schaltet den Monitor ein bzw. in den Standby-Modus.

② Taste INPUT

Dient der Auswahl des Eingangssignals.

Das Eingangssignal für MEDIA-PLAYER wird als MP angezeigt.

3 Taste OPTION MENU

4 ZEHNERTASTATUR

Drücken Sie diese Tasten, um Kennwörter festzulegen und zu ändern, den Kanal zu wechseln und die FERNBEDIENUNGS-ID einzustellen.

Die nachfolgenden Tasten werden für CEC (Consumer Electronics Control) (siehe Seite 44) und den Media-Player (siehe Seite 22) verwendet: 1,2,3,5,8.

5 Taste ENT

Zur Bestätigung von ORDNER AUTOM. ABSP. im Media-Player.

6 Taste DISPLAY

Schaltet das Informations OSD ein/aus. Siehe Seite 28. Wenn Sie die Tasten der Fernbedienung mit der Option IR SPERR EINSTELLUNGEN gesperrt haben, können Sie die Tasten Einschaltssperre, indem Sie diese Taste DISPLAY länger als 5 Sekunden gedrückt halten.

⑦ Taste MENU

Schaltet den Menümodus ein/aus.

⑧ Taste AUTO SET UP (diese Taste ist ohne Funktion)

9 Taste EXIT

Mit dieser Taste kehren Sie bei Verwendung des OSD-Menüs zum vorherigen Menü zurück.

10 Tasten AUF/AB (▲)▼

Dient als Tasten ▲ mit denen Sie die Markierung im OSD-Menü auf- oder abwärts zum gewünschten Element verschieben können.

Verschiebt das kleine Bild im Modus PIP (Bild-in-Bild) nach oben oder unten.

11 Tasten MINUS/PLUS (-/+)

Dient zur Erhöhung bzw. Verringerung des Einstellungswertes in den OSD-Menüeinstellungen. Verschiebt das kleine Bild im Modus PIP (Bild-in-Bild) nach links oder rechts.

12 Taste SET/POINT ZOOM

SET: Wenn das OSD angezeigt wird, dient diese Taste zum Festlegen der Auswahl, die Sie für eine Option getroffen haben.

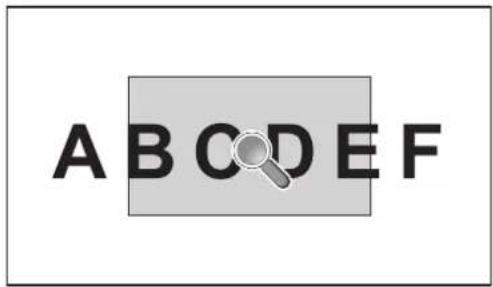

POINT ZOOM: Wenn das OSD nicht angezeigt wird, dient diese Taste als Taste für den Punkt-Zoom.

13 Taste LAUTSTÄRKE HÖHER/NIEDRIGER (VOL +/-)

Dient zur Erhöhung bzw. Verringerung der Lautstärke.

14 Taste KANAL/ZOOM AUF/AB (CH/ZOOM +/-)\*

Vergrößert oder verkleinert den PUNKT ZOOM. Weitere Informationen finden Sie unter PUNKT ZOOM (Seite 59).

15 Taste GUIDE\*

16 Taste MUTE

Schaltet die Stummfunktion ein/aus.

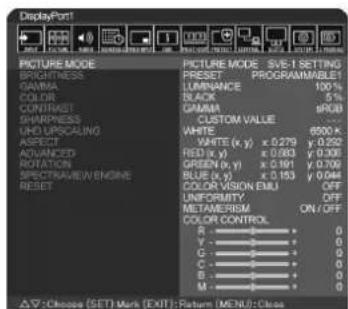

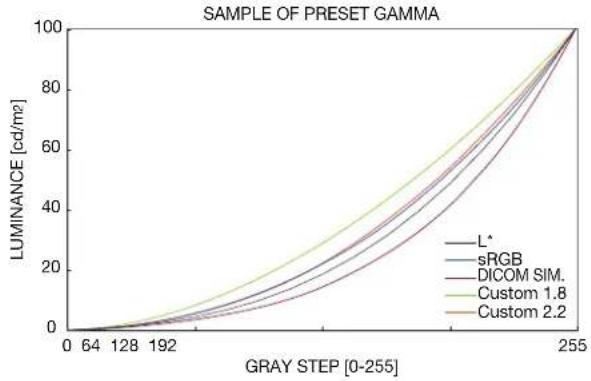

17 Taste PICTURE MODE

Hiermit wählen Sie den Bildmodus aus: [HIGHBRIGHT], [STANDARD], [sRGB], [CINEMA], [CUSTOM1], [CUSTOM2] oder [SVE-(1-5) SETTINGS]. Siehe Seite 31.

HIGHBRIGHT: für bewegliche Bilder (z. B. Filme auf DVD) STANDARD: für Bilder sRGB: für textbasierte Abbildungen CINEMA: für Filme

CUSTOM1 und CUSTOM2: Benutzerdefinierte Einstellung. SVE-(1-5) SETTINGS: für Bilder und Filme.

18 Taste ASPECT

Dient zur Auswahl des Seitenverhältnisses: [FULL], [WIDE]*, [DYNAMIC]*, [1:1], [ZOOM] oder [NORMAL]. Siehe Seite 21. * Nur HDMI1-, HDMI2-, HDMI3-Eingänge.

19 Taste AUDIO INPUT

Hiermit wählen Sie die Audioeingangsquelle aus: [IN], [HDMI1], [HDMI2], [HDMI3], [DisplayPort1], [DisplayPort2], [OPTION]* ^1 , [MP], [C MODULE]* ^2 .

*1: Die dieser Taste zugeordnete Aktion hängt davon ab, welche Zusatzplatine verwendet wird.

*2: Dieser Eingang ist verfügbar, wenn die optionale Schnittstellenplatine für das Raspberry Pi-Rechnermodul und das Raspberry Pi-Rechnermodul eingebaut sind.

20 Taste STILL

EIN-/AUS-Taste: Aktiviert/deaktiviert den Standbildmodus. Taste CAPTURE: Nimmt ein Standbild auf.

HINWEIS: Diese Funktion wird deaktiviert, wenn Sie eine der folgenden Optionen auswählen: MEHRFACHBILDMODUS, TEXT-TICKER, BILDSCHIRMSCHONER, PUNKT ZOOM, BILDSPIEGELUNG mit Ausnahme von KEINE, SUPER in EINGANGSWECHSEL, TILE MATRIX.

Wenn als Eingangssignal OPTION eingestellt ist, hängt die dieser Taste zugeordnete Aktion davon ab, welche Zusatzplatine verwendet wird.

21 Taste IMAGE FLIP

Hiermit schalten Sie zwischen [H SPIEGEL], [V SPIEGEL], [180°DREH] und [KEINE] um. Siehe Seite 35.

22 Taste AKTIVES BILD

Hiermit wählen Sie das aktive Bild aus.

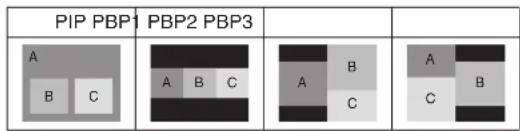

23 Taste MEHRFACHBILD

EIN-/AUS-Taste: Schaltet zwischen EIN und AUS um.

Taste MODE: Hiermit wählen Sie PIP (Bild-in-Bild) oder PBP (Parallelmodus) aus.

Taste CHANGE: Tauscht die Anzeige von zwei Bildern aus. Taste BILDSEITENVERHÄLTNIS: Hiermit wählen Sie das Seitenverhältnis des aktiven Bilds aus.

HINWEIS: Wenn Sie diese Option aktivieren, können Sie die Größe der einzelnen Mehrfachbilder ändern, indem Sie im Mehrfachbildmodus die Taste EINST./PUNKT ZOOM drücken.

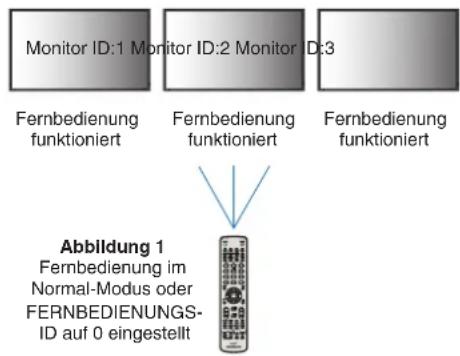

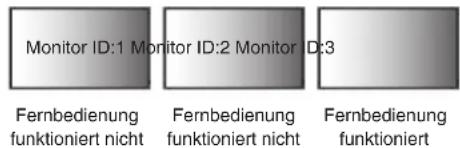

24 Taste REMOTE ID

Dient zur Aktivierung der FERNBEDIENUNGS-ID-Funktion. Siehe Seite 47.

25 Taste MTS\*1

*1: Die dieser Taste zugeordnete Aktion hängt davon ab, welche Zusatzplatine verwendet wird. Weitere Informationen finden Sie im Benutzerhandbuch der entsprechenden Zusatzplatine.

HINWEIS: Tasten ohne Erklärung haben keine Funktion.

Reichweite der Fernbedienung

Richten Sie die Vorderseite der Fernbedienung bei der Tastenbenutzung auf den Fernbedienungssensor des Monitors.

Sie können die Fernbedienung bis zu etwa 7 m Entfernung vom Fernbedienungssensor entfernt einsetzen. Bis zu einer Entfernung von 3,5 m kann die Fernbedienung in einem horizontalen bzw. vertikalen Winkel bis 30° verwendet werden.

Vorsicht: Wenn der Fernbedienungssensor von direktem Sonnenlicht bzw. einer starkem Leuchtquelle angestrahlt oder von einem Gegenstand verdeckt wird, funktioniert die Fernbedienung möglicherweise nicht.

Umgang mit der Fernbedienung

• Vor starken Stößen schützen.
- Schützen Sie die Fernbedienung vor Wasser und anderen Flüssigkeiten. Falls die Fernbedienung nass wird, trocknen Sie sie umgehend ab.
• Schützen Sie die Fernbedienung vor Hitze und Dampf.
- Öffnen Sie die Fernbedienung nur zum Einsetzen der Batterien.

1. Wählen Sie den Installationsort

VORSICHT

• Die Installation des Monitors muss von einem qualifizierten Techniker durchgeführt werden. Weitere Informationen erhalten Sie bei Ihrem Händler.
• ZUM AUF- ODER UMSTELLEN DES LCD-MONITORS WERDEN MINDESTENS VIER PERSONEN BENÖTIGT. Andernfalls kann der LCD-Monitor herunterfallen und Verletzungen verursachen.
• Montieren oder betreiben Sie den Monitor nicht auf dem Kopf.

HINWEIS: Dieser Monitor ist mit internen Temperaturfühlern und Lüftern ausgestattet, darunter ein Lüfter für die Zusatzplatine. Wenn der Monitor überhitzt, schalten sich die Lüfter automatisch ein. Der Ventilator für die Zusatzplatine wird aktiviert, auch wenn die Temperatur unter der regulären Temperaturschranke zum Kühlen der Zusatzplatine liegt. Bei einer Überhitzung des Monitors trotz laufenden Lüfters wird eine Warnmeldung angezeigt. Unterbrechen Sie in diesem Fall den Betrieb, und schalten Sie das Gerät ab, bis es sich abgekühlt hat. Die Nutzung der Ventilatoren reduziert die Wahrscheinlichkeit eines vorzeitigen Geräteausfalls und trägt dazu bei, Bildverschlechterung und Bildschatten zu verhindern.

VORSICHT: Wenn der Monitor in einem geschlossenem Bereich verwendet wird oder mit einem Bildschirmschutz abgedeckt ist, überprüfen Sie bitte die Innentemperatur des Monitors mithilfe der OSD-Menüoption ÜBERHITZUNGSSTATUS (siehe Seite 41). Ist die Temperatur höher als die normale Betriebstemperatur, schalten Sie bitte über das OSD-Menü VENTILATORSTEUERUNG den Ventilator EIN (siehe Seite 41).

WICHTIG: Bevor Sie den Monitor mit der Vorderseite nach unten ablegen, legen Sie stets ein weiches Tuch auf den Tisch, z. B. eine Decke, die größer als der Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel.

2. Legen Sie die Batterien in die Fernbedienung ein.

Die Fernbedienung benötigt zwei 1,5-V-Mignon-Batterien (Größe AAA).

So legen Sie Batterien ein bzw. tauschen diese aus:

A. Drücken Sie auf die Abdeckung und schieben Sie sie auf.
B. Legen Sie die Batterien entsprechend der (+)- und (−)-Markierungen im Gehäuse ein.
C. Bringen Sie die Abdeckung wieder an.

VORSICHT: Die falsche Verwendung von Batterien kann dazu führen, dass die Batterien auslaufen oder explodieren.

NEC gibt folgende Empfehlungen für die Batterien:

• Legen Sie Mignon-Batterien (Größe AAA) so ein, dass die Plus- und Minuszeichen auf den Batterien mit den entsprechenden Markierungen im Batteriefach übereinstimmen.
• Verwenden Sie nicht zur gleichen Zeit verschiedene Batteriemarken.
• Verwenden Sie nicht zur gleichen Zeit alte und neue Batterien. Dies kann zur Verkürzung der Batterielebensdauer oder zum Auslaufen der Batterieflüssigkeit führen.
• Entfernen Sie leere Batterien umgehend, um ein Auslaufen der Batteriesäure in das Batteriefach zu vermeiden.
• Berühren Sie ausgelaufene Batteriesäure nicht, da diese Ihrer Haut schaden kann.

HINWEIS: Wenn Sie wissen, dass Sie die Fernbedienung längere Zeit nicht benutzen werden, sollten Sie die Batterien herausnehmen.

3. Schließen Sie externe Geräte an (siehe Seite 17, Seite 18 und Seite 19)

• Schalten Sie den Monitor zum Schutz der externen Geräte am Hauptnetzschalter aus, bevor Sie Geräte anschließen.
• Weitere Informationen finden Sie im Benutzerhandbuch Ihres Geräts.

HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann.

4. Schließen Sie das mitgelieferte Netzkabel an

• Der Monitor sollte in der Nähe einer leicht zugänglichen Steckdose aufgestellt werden.
• Befestigen Sie das Netzkabel mithilfe der Schraube und der Klemme am Monitor. (Empfohlenes Anzugsdrehmoment: 139–189 N•cm).
• Stecken Sie den Stecker fest in die Steckdose. Eine lose Steckverbindung kann zu Bildinstabilität führen und zudem eine Brandgefahr darstellen.

HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den Abschnitt „Wichtige Informationen“ in diesem Handbuch.

5. Informationen zu Kabeln

▲ VORSICHT: Verwenden Sie die mitgelieferten bzw. angegebenen Kabel mit diesem Produkt, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Verwenden Sie für USB ein abgeschirmtes Signalkabel mit einem Ferritkern. Verwenden Sie für HDMI, DisplayPort und den 9-poligen D-SUB-Anschluss ein abgeschirmtes Signalkabel. Verwenden Sie für Audio ein Signalkabel mit einem Ferritkern. Die Verwendung anderer Kabel und Adapter kann zu Störungen des Rundfunk- und Fernsehempfangs führen.

6. Schalten Sie die externen Geräte und den Monitor ein

Ist der Bildschirm an einen Computer angeschlossen, schalten Sie zuerst den Bildschirm ein.

7. Bedienen Sie die extern angeschlossenen Geräte

Wählen Sie die Eingangsquelle für das angeschlossene Gerät aus, um das Bildsignal auf dem Bildschirm anzuzeigen.

8. Stellen Sie die Lautstärke ein

Nehmen Sie, falls nötig, Änderungen an der Lautstärkeeinstellung vor.

9. Passen Sie die Bildeinstellungen an (siehe Seite 33)

Passen Sie ggf. die Einstellungen für Hintergrundbeleuchtung oder Kontrast im OSD-Menü BILD an.

10. Empfohlene Einstellungen

Um das Risiko von Bildschatten zu reduzieren, nehmen Sie je nach Anwendung folgende Einstellungen vor: „BILDSCHIRMSCHONER“, „SEITENRANDFARBE“ (siehe Seite 41), „DATUM & ZEIT“ (siehe Seite 36), „ZEITPLAN-EINSTELLUNGEN“ (siehe Seite 36). Es wird empfohlen, dass die Einstellung für VENTILATORSTEUERUNG (siehe Seite 41) ebenfalls auf EIN gesetzt wird.

HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann.

HINWEIS: Verwenden Sie kein dämpfendes Audiokabel (mit integriertem Widerstand). Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Bei Verwendung eines Audiokabels mit integriertem Widerstand verringert sich die Lautstärke.

Bevor Sie Geräte anschließen:

* Schalten Sie das Gerät aus, bevor Sie es an den Monitor anschließen.
* Informationen zu verfügbaren Verbindungstypen und Anweisungen zum Gerät finden Sie im Benutzerhandbuch des Geräts.
* Sie sollten den Monitor vor dem Anschließen oder Trennen eines USB-Speichergeräts oder einer microSD-Speicherkarte über den Hauptnetzschalter ausschalten, um eine Beschädigung der Daten zu vermeiden.

Anschlussübersicht

*: Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können.

*1: Das an USB2 angeschlossenen Gerät kann das an USB1 angeschlossene Gerät steuern.

Anschließen an einen Computers

Die Art der Videoverbindungen, die mit einem Computer hergestellt werden können, hängt von der Grafikkarte des Computers ab.

Die folgende Tabelle zeigt das typische werkseitig voreingestellte Signaltiming für die einzelnen Verbindungsarten. Einige Grafikkarten unterstützen möglicherweise nicht die erforderliche Auflösung für eine ordnungsgemäße Bildwiedergabe über die ausgewählte Verbindung.

Der Monitor zeigt ein ordnungsgemäßes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst.

Auflösung	Zeilenfrequenz HDMI		DisplayPort
	Horizontal Vertical MODUS1 MODUS2 1.1a 1.2
640 x 480 31,5 kHz 60 Hz Ja Ja Ja Ja
800 x 600 37,9 kHz 60 Hz Ja Ja Ja Ja
1024 x 768 48,4 kHz 60 Hz Ja Ja Ja Ja
1280 x 720 45,0 kHz 60 Hz Ja Ja Ja Ja
1280 x 768 47,8 kHz 60 Hz Nein Nein Ja Ja
1280 x 800 49,7 kHz 60 Hz Ja Ja Ja Ja
1280 x 1024 64 kHz 60 Hz Ja Ja Ja Ja
1360 x 768 47,7 kHz 60 Hz Nein Nein Ja Ja
1366 x 768 47,7 kHz 60 Hz Nein Nein Ja Ja
1400 x 1050 65,3 kHz 60 Hz Ja Ja Ja Ja
1440 x 900 55,9 kHz 60 Hz Ja Ja Ja Ja
1600 x 1200 75,0 kHz 60 Hz Ja Ja Ja Ja
1680 x 1050 65,3 kHz 60 Hz Ja Ja Ja Ja
1920 x 1080 67,5 kHz 60 Hz Ja Ja Ja Ja
1920 x 1200 74,6 kHz 60 Hz Ja Ja Ja Ja
1920 x 2160 133,3 kHz 60 Hz Ja Ja Ja Ja
3840 x 2160 65,7 kHz 30 Hz Nein Nein Ja*1Ja
3840 x 2160 67,5 kHz 30 Hz Ja*1JaNeinNein	133,3 kHz 60 Hz Nein Ja*1NeinNein
3840 x 2160 135,0 kHz 60 Hz Nein Ja*
4096 x 2160*3 54,0 kHz 24 Hz Ja Ja Nein Nein
4096 x 2160*3 135,0 kHz 60 Hz Nein Ja NeinNein

*1: Empfohlene Auflösung.
*2: Nur HBR2 ist festgelegt.
*3: Komprimiertes Bild.

Anschließen an einen Player oder Computer mit HDMI

• Bitte verwenden Sie ein HDMI-Kabel mit dem HDMI-Logo.
• Nach dem Einschalten des Monitors kann es einen Moment dauern, bis das Signal erscheint.
• Bei einigen Grafikkarten oder -treibern wird das Bild möglicherweise nicht richtig angezeigt.
• Wenn Sie einen Computer mit HDMI verwenden, legen Sie OVER-SCAN auf „AUTOM.“ oder „AUS“ fest, da die Grafiktreiber evtl. nicht vollständig kompatibel sind und ein Bild u. U. nicht korrekt wiedergegeben wird (siehe Seite 34).
• Für die Ausgabe von HDMI-Audio legen Sie AUDIO EINGANG im OSD auf [HDMI1], [HDMI2] oder [HDMI3] fest, oder wählen Sie mit der Taste AUDIO INPUT der Fernbedienung [HDMI1], [HDMI2] oder [HDMI3] aus.
• Wenn die Auflösung des Eingangssignals 3840 x 2160 (60 Hz) oder 4096 x 2160 (60 Hz) beträgt, legen Sie unter ANSCHLUSSEINSTELLUNG für HDMI die Option MODUS2 fest (siehe Seite 38).
• Wenn der Monitor eingeschaltet wird, nachdem ein mit dem Monitor verbundener Computer eingeschaltet wurde, wird gelegentlich kein Bild angezeigt. Schalten Sie in diesem Fall den Computer aus und wieder ein.

Anschließen an einen Computer mit DisplayPort

• Verwenden Sie ein DisplayPort-Kabel mit einem DisplayPort-Konformitätslogo.
• Wenn Sie den DisplayPort-Ausgang verwenden möchten, lesen Sie den Abschnitt „VIDEO OUT“ (siehe Seite 68).
• Nach dem Einschalten des Monitors kann es einen Moment dauern, bis das Signal erscheint.
• Es wird möglicherweise kein Bild angezeigt, wenn ein DisplayPort-Kabel an eine Komponente mit einem Signalwandler angeschlossen wird.
• Einige DisplayPort-Kabel verfügen über eine Verriegelung. Halten Sie beim Trennen dieses Kabels die obere Taste gedrückt, um die Verriegelung zu lösen.
• Für die Ausgabe von DisplayPort-Audio legen Sie AUDIO EINGANG im OSD auf [DisplayPort1] oder [DisplayPort2] fest, oder wählen Sie mit der Taste AUDIO INPUT der Fernbedienung [DisplayPort1] oder [DisplayPort2] aus.
• Wenn Sie auf jedem angeschlossenen Monitor über den DisplayPort-Ausgang unterschiedliche Bilder anzeigen möchten, legen Sie unter ANSCHLUSSEINSTELLUNG für „DisplayPort“ die Optionen „DisplayPort1.2“ und MST fest (siehe Seite 38).
• Wenn der Monitor eingeschaltet wird, nachdem ein mit dem Monitor verbundener Computer eingeschaltet wurde, wird gelegentlich kein Bild angezeigt. Schalten Sie in diesem Fall den Computer aus und wieder ein.

Anschließen eines USB-Geräts

USB1: USB-Downstream-Anschluss (Typ A).

Schließen Sie einen USB-kompatiblen Flash-Speicher oder eine USB-kompatible Tastatur an den Downstream-Anschluss an.

USB2: USB-Upstream-Anschluss (Typ B).

Schließen Sie den Monitor mit einem USB-Kabel an einen USB-kompatiblen Computer an.

Mit einem an USB2 angeschlossenen USB-kompatiblen Computer können die an USB1 angeschlossenen Geräte gesteuert werden.

USB CM1 (2 A): Anschluss für Stromversorgung.

Informationen zu der Stromversorgung finden Sie in den technischen Daten (siehe Seite 72 und Seite 73).

USB CM2: Serviceanschluss.

Bitte schließen Sie hier keine Geräte an.

USB MP: USB-Downstream-Anschluss (Typ A).

Verwenden Sie diesen Anschluss, wenn Sie den Media-Player nutzen möchten.

• Beachten Sie beim Anschließen des USB-Geräts oder -Kabels die korrekte Form und Ausrichtung des Anschlusses.
• Die USB-Funktion kann je nach Nutzungsweise des Computer-BIOS, Betriebssystems oder Geräts u. U. nicht funktionieren. Schlagen Sie in diesem Fall in der Bedienungsanleitung Ihres Computers bzw. Geräts nach, oder fragen Sie beim Händler nach.
• Deaktivieren Sie die USB-Funktion, und ziehen Sie das USB-Kabel vom Monitor ab, bevor Sie den Monitor mit dem Netzschalter ausschalten oder Windows® herunterfahren. Wenn der Computer abstürzt, können Daten verloren gehen.
• Es kann einige Sekunden dauern, bis der Monitor das angeschlossene USB-Gerät erkennt. Ziehen Sie das USB-Kabel nicht ab, bzw. ziehen Sie das USB-Kabel nicht ab und schließen es wieder an, bevor der Monitor das angeschlossene USB-Gerät erkannt hat.
• Sie können die Stromversorgung für USB CM1 (2 A) mit der Option USB-STROMVERS. im OSD-Menü einstellen (siehe Seite 44).
• Wenn Sie den USB-Anschluss CM1 (2 A) zur Stromversorgung nutzen, verwenden Sie ein USB-Kabel, das für 2 A ausgelegt ist.
  • Informationen zur USB-Einstellung finden Sie im Abschnitt zu USB im OSD-Menü (siehe Seite 44).

HINWEIS: USB CM1 (2 A) und USB CM2 sind keine gleichwertigen Anschlüsse.

Informationen zum Anschließen von USB-Geräten am Monitor finden Sie im Abschnitt zu den Anschlüssen (siehe Seite 17).

⚠ VORSICHT: Biegen Sie das USB-Kabel nicht. Dies kann zu Erhitzung und in der Folge zu einem Brand führen.

Grundlegende Bedienung

Stromversorgung EIN und AUS

Drücken Sie die Netztaste am Bedienfeld oder auf der Fernbedienung, um den Monitor einzuschalten.

HINWEIS: Der Hauptnetzschalter muss auf EIN gestellt werden, damit der Monitor mit der Fernbedienung oder der Netztaste am Bedienfeld eingeschaltet werden kann.

Deutsch-20

Betriebsanzeige

Status und Blinkmuster der LED-Anzeige	Zustand Wiederherstellung	ung
Leuchtet blau Normal		1. Schalten Sie den Monitor mit der Fernbedienung oder der Taste auf dem Monitor ein.2. Legen Sie ein AV-Signal am Monitor an.
Blinkt grün*1	Der Monitor hat für den von Ihnen festgelegten Zeitraum kein Eingangssignal erkannt, und eine der folgenden Bedingungen liegt vor:Der Monitor ist mit einer Zusatzplatine ausgestattet.EINGANGSSIGNALERKENNUNG ist auf eine andere Einstellung als KEINE festgelegt.USB-STROMVERS. ist auf EIN festgelegt.DisplayPort unter ANSCHLUSSEINSTELLUNG ist auf MST festgelegt.
Leuchtet gelb Der	Monitor hat für den von Ihnen festgelegten Zeitraum kein AV-Eingangssignal erkannt.(mit Netzwerksignaleingang)
Blinkt gelb Der Mon	Monitor hat für den von Ihnen festgelegten Zeitraum kein AV-Eingangssignal erkannt.(kein Netzwerksignaleingang)
Leuchtet rot Schalten Sie den Monitor mit der Fernbedienung oder der Taste auf dem Monitor aus.		Schalten Sie den Monitor mit der Fernbedienung oder der Taste auf dem Monitor ein.

*1: Die Zeiteinstellung für AUTO STROM SPAR ist unter ENERGIESPAREN verfügbar (siehe Seite 41).

HINWEIS: Wenn die Betriebsanzeige eine Kombination aus langen und kurzen roten Blinksignalen zeigt, ist möglicherweise ein bestimmter Fehler aufgetreten. Bitte wenden Sie sich an Ihren Händler.

Verwendung der Energiesparfunktionen

Dieser Monitor entspricht der durch die VESA geprüften DPM-Funktion (Display Power Management). Die Power Management-Funktion ist eine Energiesparfunktion, die den Stromverbrauch des Monitors automatisch reduziert, wenn Tastatur oder Maus für einen festgelegten Zeitraum nicht benutzt wurden. Dies ermöglicht es dem Monitor, in den Energiesparmodus zu wechseln, wenn die Option ENERGIESPAREN im Monitor auf FREIGEBEN festgelegt ist und eine gewisse Zeit verstrichen ist, seitdem der Monitor kein Eingangssignal mehr erkannt hat. Dies verlängert die Lebensdauer des Monitors und verringert die Leistungsaufnahme.

HINWEIS: Je nach verwendetem Computer und verwendeter Videokarte ist diese Funktion eventuell nicht verfügbar. Der Monitor schaltet sich nach der festgelegten Zeitspanne automatisch AUS, wenn kein Videosignal mehr empfangen wird.

Seitenverhältnis

Für MP (Media-Player)

FULL ZOOM NORMAL

Für DisplayPort1, DisplayPort2, OPTION ^*1

FULL 1:1 ZOOM NORMAL

Für HDMI1, HDMI2, HDMI3

FULL WIDE DYNAMIC 1:1 ZOOM NORMAL

*1: Diese Funktion hängt davon ab, welche Zusatzplatine verwendet wird.

Seitenverhältnis des Bildes	Unveränderte Ansicht*3	Empfohlenes Bildseitenverhältnis*3
4:3		NORMAL
		DYNAMIC (DYNAMISCH)
Kompakt		FULL (VOLLBILD)
Letter Box		WIDE (BREITB)

*3 Graue Bereiche kennzeichnen ungenutzte Teile des Bildschirms.

NORMAL: Gibt das das Seitenverhältnis so wieder, wie es von der Quelle übertragen wird.

FULL (VOLLBILD): Anzeige auf dem gesamten Bildschirm.

WIDE (BREITB): Erweitert ein 16:9-Letterbox-Signal so, dass es den Bildschirm ausfüllt.

DYNAMIC (DYNAMISCH): Bilder im Format 4:3 werden in nicht linearer Weise auf die gesamte Bildschirmgröße gestreckt. Ein Teil der Bildschirmränder wird bei der Streckung beschnitten.

1:1: Das Bild wird in einem Eins-zu-Eins-Pixel-Format angezeigt.

ZOOM

Das Bild kann über den aktiven Bildschirmbereich hinaus gestreckt werden.

Bereiche des vergrößerten Bildes außerhalb des aktiven Bildschirmbereichs sind nicht sichtbar.

MEDIA-PLAYER

Gibt gespeicherte Daten wie Einzelbilder, Filme, HGM (Hintergrundmusik) wieder, die auf einem an den Monitor angeschlossenen USB-Speichergerät bzw. auf einer eingesetzten microSD-Speicherkarte abgelegt sind.

Startbildschirm des Medienbetrachters

• Wählen Sie [EINSTELLUNGEN] aus, um die Einstellungen für den Media-Player zu ändern.
• Wenn unter EINSTELLUNGEN die Option AUTO PLAY auf DIASCHAU gesetzt wurde, beginnt der Monitor die automatische Wiedergabe in den folgenden Situationen:

- Beim Anschließen eines USB-Speichergeräts am USB-Anschluss MP (Anschlussfeld, Seite 11), wenn der Monitor bereits eingeschaltet ist und der Startbildschirm des Media-Players geöffnet ist.

- Beim Ändern des Eingangssignals in MP, wenn bereits ein USB-Speichergerät am USB-Anschluss (2 A) des Monitors angeschlossen ist.

Beim Start der automatischen Wiedergabe durchsucht das System automatisch den im Feld ORDNER in den Einstellungen für AUTO PLAY festgelegten Ordner auf dem USB-Speichergerät und gibt die gefundenen Bilder und Filme wieder. Die Bilder und Filme werden in sortierter Reihenfolge angezeigt.

HINWEIS: Der Betrachter kann nur ein USB-Speichergerät erkennen.

Wenn Sie die Tasten des Bedienfelds drücken, während der Media-Player aktiv ist, wird ein Fenster geöffnet. Im geöffneten Fenster können Sie auswählen, ob Sie das OSD-Menü oder den Media-Player steuern.

Wenn Media-Player-Inhalte wiedergegeben werden, während TILE MATRIX aktiv ist, kann sich das Timing für die Wiedergabe auf den einzelnen Monitoren unterscheiden.

Wenn der Monitor im Hochformat verwendet wird, setzen Sie OSD DARSTELLUNG auf HOCHFORMAT. Die Ausrichtung des Bilds wird gemäß der Einstellung für OSD DARSTELLUNG geändert.

Wenn OSD DARSTELLUNG auf HOCHFORMAT festgelegt ist, verwenden Sie Filme, die um 90° gegen den Uhrzeigersinn gedreht sind.

Darstellbare Dateien

Einzelbild

Unterstützte Formate

Dateierweiterung Unterstützt
.jpg, .jpeg, .jpe Basis, progressiv, RGB, CMYK
.png Interlacing, Alphakanal

Film

Unterstützte Formate

Dateierweiterung Video-Codec	Audio-Codec
.mpg, .mpeg MPEG1, MPEG2	MPEG Audio Layer3 (Abkürzung: MP3), AAC-LC (Abkürzung: AAC), LPCM
.wmv H.264, WMV MP3, WMV	Standard, WMA 9/10 Professional
.mp4	H.264	MP3, AAC
.mov	H.264	MP3, AAC
.flv, .f4v	H.264	MP3, AAC

HGM

Unterstützte Formate

Dateierweiterung Audio-Codec
.wav LPCM
.mp3 MP3

Informationen

Eintrag Bedingungen
Auflösung JPEG 5000 x 5000
	PNG 4000 x 4000
	MPEG1 480 bei 30 fps
	MPEG2 MP bei ML, MP bei HL, 1080p bei 30 fps/1080i bei 60 fps
	H.264 Profil High Level	I 4.2, 1080p bei 30 fps/1080i bei 60 fps
	WMV Advanced L3, S	mple und Main
Video-Bitrate - Bis 15 Mbit/s
Audio-Abtastrate - Bis 48 KHz
Audio-Bitrate MP2 Bis 384 kbit/s
		MP3 Bis 320 kbit/s
		AAC Bis 1440 kbit/s

HINWEIS: Abhängig von der Datei kann es vorkommen, dass diese selbst dann nicht wiedergegeben werden kann, wenn alle oben genannten Voraussetzungen erfüllt sind.

Abhängig von der Netzwerkumgebung, dem Typ des USB-Speichergeräts und der Bitrate der Datei werden Bilddateien möglicherweise nicht ordnungsgemäß wiedergegeben.

Dateien, die mit DRM (digitaler Rechteverwaltung) geschützt sind, können nicht wiedergegeben werden.

Die maximale Auflösung von Filmen beträgt 1920 (horizontal) x 1080 (vertikal).

Kompatible microSD-Speicherkarte

Die microSD-Speicherkarte muss mit FAT32 oder FAT16 formatiert werden.

Informationen zum Formatieren von microSD-Speicherkarten finden Sie im Benutzerhandbuch oder der Hilfedatei für den Computer.

Informationen

microSDHC-Speicherkarten bis 32 GB werden unterstützt.

HINWEIS: Es kann nicht garantiert werden, dass dieser Monitor mit allen handelsüblichen microSD-Speicherkarten funktioniert. microSD mit CPRM wird nicht unterstützt.

microSD UHS-1 oder UHS-2 werden nicht unterstützt.

• Vergewissern Sie sich beim Einstecken einer microSD-Speicherkarte, dass die Karte in die richtige Richtung zeigt, und stecken Sie sie dann ein. Setzen Sie die microSD-Speicherkarte vollständig ein, und drücken Sie sie hinein, bis die Verriegelung einrastet.
• Wenn Sie eine microSD-Speicherkarte aus dem Steckplatz der microSD-Karte auswerfen möchten, drücken Sie auf die Mitte der microSD-Speicherkarte, um die Verriegelung freizugeben, und entnehmen Sie dann die Karte.

Anbauen der Abdeckung für den Steckplatz der microSD-Karte

Wir empfehlen, die Abdeckung für den Steckplatz der microSD-Karte anzubauen, um die microSD-Speicherkarte zu schützen. Setzen Sie die Lasche der Abdeckung für die microSD-Karte in die Öffnung ein. Sichern Sie sie mit der mitgelieferten Schraube. (Empfohlenes Anzugsdrehmoment: 139–189 N•cm).

Abdeckung für die microSD-Karte ist eingesetzt.

Anschließen eines kompatiblen USB-Speichergeräts

Zur Verwendung mit dem Media-Player muss das USB-Speichergerät mit FAT32 oder FAT16 formatiert werden. Informationen zum Formatieren von USB-Speichergeräten finden Sie im Benutzerhandbuch oder der Hilfedatei für den Computer.

Verwenden Sie ein USB-Speichergerät mit diesem Monitor gemäß der nachfolgenden Zeichnung.

Wenn die physische Größe des USB-Geräts die folgenden unterstützten Größen überschreitet, verwenden Sie bitte ein USB-Verlängerungskabel.

HINWEIS: Wenn der Monitor ein angeschlossenes USB-Speichergerät nicht erkennt, vergewissern Sie sich, dass es mit FAT32 oder FAT16 formatiert ist. Es kann nicht garantiert werden, dass dieser Monitor mit allen handelsüblichen USB-Speichergeräten funktioniert. Schließen Sie das USB-Speichergerät an USB MP an (siehe Seite 19).

Bildschirm der Dateianzeige

Die Dateien können im Media-Player als Symbole oder Miniaturbilder angezeigt werden.

	RETURN (ZURÜCK) Kehrt zur nächst höheren Ebene zurück.
	PAGE UP (SEITE NACH OBEN) Eine Liste mit den vorausgehenden Dateien anzeigen.
	PAGE DOWN (SEITE NACH UNTEN) Eine Liste mit den nachfolgenden Dateien anzeigen.
	SETTINGS (EINSTELLUNGEN) Den Einstellungsbildschirm anzeigen.
	THUMBNAILS/ICON (MINIATURBILD/SYMBOL) Zwischen der Anzeige als Miniaturbilder und der Anzeige als Symbole wechseln.
	SORT (SORTIEREN) Die Anzeige in der Reihenfolge nach Namen (Dateiname), Typ (Dateierweiterung), Datum (Erstellungsdatum) oder Größe (Dateigröße) anordnen. Standardmäßig werden die Dateien nach Namen sortiert.
	EJECT (AUSWERFEN) Wirft das USB-Speichergerät oder die microSD-Speicherkarte aus, das bzw. die in den Monitor eingesteckt ist. Wählen Sie EJECT (AUSWERFEN) aus, wenn die Dateiliste angezeigt wird.

HINWEIS: In einem Ordner können höchstens 300 Dateien (einschließlich Ordnersymbole) angezeigt werden.

Die Ordnerhierarchie wird bis zu 16 Ebenen tief angezeigt.

Bei einer Datei, deren Typ nicht ermittelt werden kann, wird als Symbol ein Fragezeichen („?“) angezeigt.

Ja nach Datei kann möglicherweise kein Miniaturbild angezeigt werden.

Anzeige als Diashow

• Wählen Sie einen Ordner aus, der Bilder oder Filme enthält.
• Eine Diashow kann unter Verwendung von MANUELL, wobei der Bildwechsel durch Drücken einer Taste auf der Fernbedienung ausgelöst wird, oder von AUTOM., wobei die Bilder automatisch in festgelegten Intervallen gewechselt werden (WIEDERGABEMODUS ist AUTOM.), angezeigt werden.
• Die werksseitige Standardeinstellung ist MANUELL. Für die automatische Wiedergabe muss WIEDERGABEMODUS auf AUTOM. festgelegt werden.
  • Die Bilder werden in der unter „Sort“ (Sortieren) im Bildschirm der Dateianzeige ausgewählten Reihenfolge wiedergegeben.
• Wenn Einzelbilder in hoher Auflösung in der Diaschau wiedergegeben werden, wird diese möglicherweise beendet, und es wird der Bildschirm der Dateianzeige angezeigt.

Einstellungen für den MEDIA-PLAYER

Wählen Sie das Symbol auf dem Bildschirm der Dateianzeige oder dem Startbildschirm des Media-Players aus, um den Konfigurationsbildschirm des Media-Players aufzurufen.

Auf dem Konfigurationsbildschirm können die folgenden Einstellungen festgelegt werden.

DIASCHAU

Menü Funktion
BILDSCHIRMGRÖSSE Hiermit kann ACTUAL SIZE (TATSÄCHLICHE GRÖSSE) oder BEST FIT (BESTE ANPASSUNG) ausgewählt werden.
WIEDERGABEMODUS Hiermit kann AUTOM. oder MANUELL ausgewählt werden.
INTERVALL Hiermit legen Sie die Intervallzeit fest.
WIEDERHOLUNG Aktivieren Sie das Kontrollkästchen, um die Diashow zu wiederholen.
AUDIODATEI Wählt eine Audiodatei aus.
HGM Aktivieren Sie das Kontrollkästchen, um die HGM zu aktivieren.
ENDBILDSCHIRM ABSP. Legt eine Einstellung für die Anzeige nach dem Ende der Diaschau fest.

AUTOM. ABSPIELEN

Wenn das Eingangssignal in MP geändert wird und AUTOM. ABSPIELEN auf DIASCHAU festgelegt ist, wird automatisch der ausgewählte Ordner wiedergegeben.

Menü Funktion
AUTOM. ABSPIELEN AUS:	Die automatische Wiedergabe ist deaktiviert.
	DIASCHAU: EINE AUSGEWÄHLTE DATEI WIRD AUTOMATISCH WIEDERGEGEBEN.
ORDNER	Wählen Sie eine Datei mit der Taste SET/POINT ZOOM aus, und bestätigen Sie die Auswahl mit der Taste ENT.

INHALTE VOREINST.

Wenn beim Monitor kein Signal anliegt, wird der ausgewählte Ordner wiedergegeben.

Menü	Funktion
FREIGEGEBEN	Aktivieren Sie das Kontrollkästchen, um voreingestellte Inhalte zu aktivieren.
ORDNER	Wählen Sie eine Datei mit der Taste SET/POINT ZOOM aus, und bestätigen Sie die Auswahl mit der Taste ENT.

Drücken Sie OK, um die oben genannten Einstellungen zu aktivieren.

Wenn Sie nicht OK drücken, werden die festgelegten Einstellungen nicht aktiviert.

NETZWERK & ANDERE EINSTELLUNGEN

Die folgenden Einstellungen beziehen sich auf das Netzwerk und gemeinsam genutzte Ordner für den Media-Player.

Um die Einstellungen konfigurieren, drücken Sie in NETZWERK & ANDERE EINSTELLUNGEN die Taste SET/POINT ZOOM auf der Fernbedienung.

NETZWERKEINSTELLUNGEN für MEDIA-PLAYER

Menü Funktion
IP EINST Hiermit legen Sie diese Einstellungen fest.
IP-ADRESSE
SUBNET-MASKE
STANDARD-GATEWAY
DNS
DNS PRIMÄR
DNS SEKUNDÄR

Unter NETZWERKINFORMATION für MEDIA-PLAYER werden die in NETZWERKEINSTELLUNGEN für MEDIA-PLAYER ausgewählten Einstellungen angezeigt.

GEMEINSAMER ORDNER

Es gibt zwei Einstellungen zum Konfigurieren von GEMEINSAMER ORDNER.

Drücken Sie die Taste SET/ZOOM auf der Fernbedienung, um die Optionen für die Einstellungen des gemeinsamen Ordners zu öffnen.

• EINST. FÜR GEMEINSAMEN ORDNER

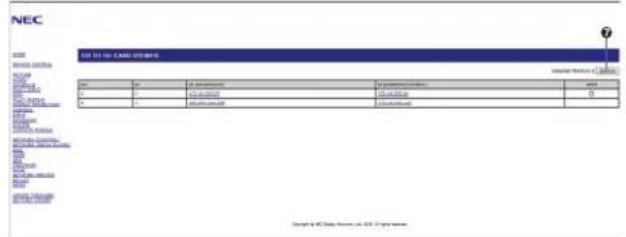

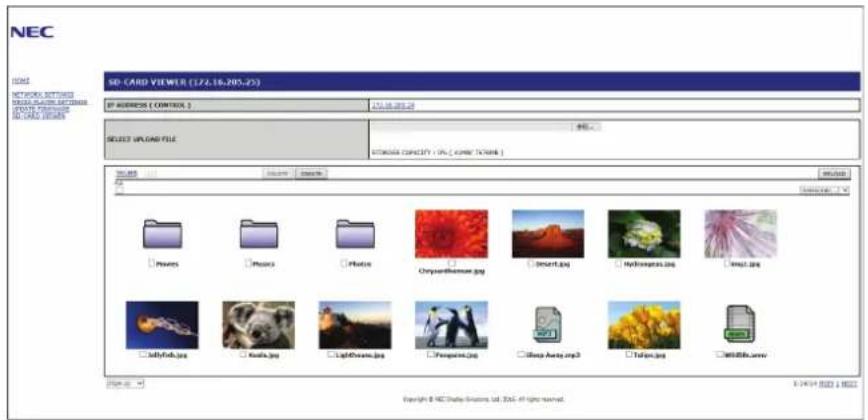

Ordner auf einem Computer im Netzwerk können über einen Webbrowser auf dem verbundenen Computer auf die eingesetzte microSD-Speicherkarte kopiert werden.

Menü Funktion
FREIGEBEN Aktivieren Sie das Kontrollkästchen, um EINST. FÜR GEMEINSAMEN ORDNER zu aktivieren.
BENUTZERNAME Der BENUTZERNAME wird angezeigt. Hierbei handelt es sich um denselben Namen wie der Monitorname, und er kann nicht geändert werden.
KENNWORT Hiermit können Sie ein Kennwort festlegen.

Drücken Sie OK, um die Einstellungen unter EINST. FÜR GEMEINSAMEN ORDNER zu aktivieren.

Wenn Sie nicht OK drücken, werden die festgelegten Einstellungen nicht aktiviert.

• EINST. FÜR GEMEINSAMEN ORDNER.

Ordner auf einem Computer im Netzwerk können über den Monitor auf die eingesetzte microSD-Speicherkarte kopiert werden.

Menü Funktion
FREIGEBEN Aktivieren Sie das Kontrollkästchen, um EINST. FÜR GEMEINSAMEN ORDNER zu aktivieren.
GEMEINSAMER ORDNER	Legen Sie die IP-Adresse für den Speicherort des gemeinsam genutzten Netzwerkordners fest, der die auf die microSD-Karte zu kopierenden Dateien enthält.
BENUTZERNAME Legen Sie den BENUTZERNAME fest, der beim Verbinden des Monitors mit dem gemeinsam genutzten Ordner verwendet wird.
KENNWORT Hiermit können Sie ein Kennwort festlegen.

Drücken Sie OK, um die Einstellungen unter GEMEINSAMER ORDNER zu aktivieren.

Wenn Sie nicht OK drücken, werden die festgelegten Einstellungen nicht aktiviert.

Es können 1 bis 4 gemeinsam genutzte Ordner festgelegt werden.

Wenn die Verbindung mit einem gemeinsam genutzten Ordner fehlschlägt, wird eine Fehlermeldung eingeblendet, und auf dem Ordnersymbol wird ein „x“ angezeigt. Prüfen Sie in diesem Fall Folgendes.

• Ist der Name des Zielordners korrekt?
• Ist der Zielordner für die gemeinsame Nutzung eingerichtet?
• Wurden im Zielordner Zugriffsberechtigungen festgelegt?
• Sind im Zielordner darstellbare Dateien gespeichert?

ZU KEIN SIGNAL WECH.

Diese Einstellung ist für die Situation vorgesehen, in der der Monitor kein Eingangssignal erkennt. Wenn FREIGEBEN markiert ist, wechselt der Monitor in den „Kein Signal“-Zustand.

Der Monitor erkennt kein Signal, wenn er sich in den folgenden Zuständen befindet:

• Nachdem Inhalte oder Bilder wiedergegeben wurden.
• Während auf dem Monitor das Fenster USB oder das Fenster SD-KARTE angezeigt wird.

Menü Funktion
FREIGEBEN Aktivieren Sie das Kontrollkästchen, um ZU KEIN SIGNAL WECH. zu aktivieren.
INTERVALL	Hiermit legen Sie den Zeitraum fest, nachdem der Monitor nach der Wiedergabe der erkannten Medien in den „Kein Signal“-Zustand wechselt.

Drücken Sie OK, um die Einstellungen unter ZU KEIN SIGNAL WECH. zu aktivieren.

Wenn Sie nicht OK drücken, werden die festgelegten Einstellungen nicht aktiviert.

Verwenden der gemeinsamen Einstellungen für die SD-Karte

Sie können von einem Computer, der sich in demselben Netzwerk wie der Monitor befindet, Daten wie Bilder und Filme auf die microSD-Speicherkarte kopieren.

Wenn Sie Daten kopieren möchten, legen Sie zunächst die NETZWERKEINSTELLUNGEN für den Media-Player fest (siehe Seite 26).

HINWEIS: Während der Monitor einen Ordner kopiert, blinkt die LED-Anzeige rot.

Wenn sich der Monitor in diesem Zustand befindet, werfen Sie die microSD-Speicherkarte nicht aus, und schalten Sie den Monitor nicht über den Netzschalter aus. Wird während des Kopiervorgangs die microSD-Karte ausgeworfen oder der Monitor ausgeschaltet, können die Daten beschädigt werden.

Wenn Sie die Taste STANDBY auf der Fernbedienung oder die Netztaste am Monitor drücken, während die LED-Anzeige rot blinkt, wird der Monitor in den Standby-Modus versetzt, nachdem der Ordner kopiert wurde.

Sie können nur Einzelbilder, Filme und HGM kopieren.

Verfahren für die Einstellung

1. Öffnen Sie die Monitor-LAN-Steuerung des mit dem Netzwerk verbundenen Monitors, und wählen Sie SD-CARD VIEWER (SD-KARTEN-BETRACHTER) aus.
2. Wählen Sie SUCHE aus, um die IP-ADRESSE des derzeit angeschlossenen Monitors sowie aller kompatiblen Monitore in demselben Netzwerk anzuzeigen.
3. Wählen Sie die IP-ADRESSE des derzeit verbundenen Monitors aus.
4. Geben Sie das Hochladen, Löschen und Sortieren von Dateien frei, die auf der in den Monitor eingesetzten microSD-Speicherkarte gespeichert sind.

Funktion

1. WÄHLEN SIE „UPLOAD“ (HOCHLADEN) AUS.

Drücken Sie auf SELECT (AUSWÄHLEN), und wählen Sie dann die Dateien aus, die auf die microSD-Speicherkarte kopiert werden sollen.

Das Fenster „File upload“ (Dateien hochladen) wird geöffnet. In diesem Fenster werden die ausgewählten Dateien angezeigt. Nach Auswahl von OK beginnt das Hochladen der Dateien.

HINWEIS: Prüfen Sie die Speicherkapazität der microSD-Speicherkarte, bevor Sie Dateien kopieren.

Die Kapazität der eingelegten microSD-Speicherkarte wird unter STORAGE CAPACITY

(SPEICHERKAPAZITÄT) angezeigt.

1. LÖSCHEN

Wählen Sie Dateien oder Ordner aus.

Das Fenster DELETE FOLDERS/FILES (ORDNER/DATEIEN LÖSCHEN) wird geöffnet.

Nach Auswahl von OK werden die ausgewählten Dateien oder Ordner gelöscht.

1. CREATE (ERSTELLEN)

Auf der in den Monitor eingesetzten microSD-Speicherkarte wird ein neuer Ordner erstellt.

Geben Sie den Ordnernamen ein, und wählen Sie OK aus. Es sind maximal 255 alphanumerische Zeichen zulässig.

4. RELOAD (NEU LADEN)

Aktualisiert die Daten der microSD-Speicherkarte.

5. THUMB/LIST (MINIATURBILDER/LISTE)

Die Dateien können als Symbole oder Miniaturbilder angezeigt werden.

Bei der Auswahl des Namens eines Miniaturbilds oder Symbols wird eine Beschreibung der Datei oder des Ordners angezeigt.

6. SORT (SORTIEREN)

Wählen Sie die Sortierreihenfolge aus. Die auf der microSD-Speicherkarte gespeicherten Ordner werden gemäß der ausgewählten Sortierreihenfolge sortiert.

7. Verbinden mit und Öffnen des SD-CARD VIEWER (SD-KARTEN-BETRACHTER) eines anderen Monitors.

Nach der Auswahl von SUCHE (wie auf der vorherigen Seite beschrieben) werden in diesem Fenster alle kompatiblen Monitore angezeigt, die sich in demselben Netzwerk wie der aktuelle Monitor befinden.

Wenn Sie die Webseite des anderen Monitors in einer neuen Registerkarte öffnen möchten, klicken Sie mit der rechten Maustaste auf seine IP-Adresse. Wenn Sie die Webseite des anderen Monitors in einem neuen Fenster öffnen möchten, klicken Sie mit der linken Maustaste auf seine IP-Adresse.

Verwenden von INHALTE KOPIEREN

Sie können alle Daten, die auf einem USB-Speichergerät bzw. in einem gemeinsam genutzten Ordner auf dem angeschlossenen Computer oder auf einem Server gespeichert sind, auf eine microSD-Speicherkarte kopieren.

Wenn Sie Daten aus einem gemeinsam genutzten Ordner kopieren möchten, legen Sie zunächst die Optionen unter EINST. FÜR GEMEINSAMEN ORDNER fest (siehe Seite 26).

1. Wählen Sie im Startbildschirm des Media-Players INHALTE KOPIEREN aus.
2. Wählen Sie ein USB-Speichergerät oder einen Ordner aus.
3. Wählen Sie OK aus, um den Kopiervorgang zu starten. Alle Daten, die im Ordner oder auf dem Gerät gespeichert sind, werden auf die microSD-Speicherkarte kopiert, und die zuvor auf der microSD-Speicherkarte enthaltenen Daten werden gelöscht.

HINWEIS: Wenn die microSD-Speicherkarte nicht mehr genügend Kapazität zum Kopieren der ausgewählten Ordner aufweist, wird „Speicherplatz belegt“ angezeigt.

Beim Kopieren von Inhalten werden die bereits auf der microSD-Speicherkarte vorhandenen Daten gelöscht.

Es werden nur die Geräte angezeigt, die an den Monitor angeschlossen sind.

Wenn der Monitor einen Ordner kopiert, blinkt die LED-Anzeige rot.

Wenn sich der Monitor in diesem Zustand befindet, werfen Sie die microSD-Speicherkarte nicht aus, und schalten Sie den Monitor nicht über den Netzschalter aus. Wird während des Kopiervorgangs die microSD-Karte ausgewor oder der Monitor ausgeschaltet, können die Daten beschädigt werden.

Wenn Sie die Taste STANDBY auf der Fernbedienung oder die Netztaste am Monitor drücken, während die LED-Anzeige rot blinkt, wird der Monitor in den Standby-Modus versetzt, nachdem der Ordner kopiert wurde.

Verwenden von Notfallinhalten

Bei Notfällen wird ein Befehl von einem am Monitor angeschlossenen Computer an den Monitor gesendet, um die Inhalte aus dem Ordner für Notfallinhalte wiederzugeben. Erstellen Sie einen Ordner mit dem Namen EMERGENCY CONTENTS im Stammordner der microSD-Speicherkarte, die in den Monitor eingesetzt ist.

Anleitungen zur Verwendung des Ordners EMERGENCY CONTENTS finden Sie auf der mit dem Monitor gelieferten CD. Der Dateiname lautet „External_control.pdf“.

Informations OSD

Das Informations-OSD bietet Informationen zur Eingangsquelle, Bildgröße, IP-Adresse, Monitor-ID usw. Drücken Sie auf der Fernbedienung die Taste DISPLAY, um das Informations OSD aufzurufen.

Deutsch-28

Bildmodus

Je nach Einstellung für SPECTRAVIEW ENGINE im OSD-Menü BILD (siehe Seite 35) liegen unterschiedliche Auswahlmöglichkeiten für den Bildmodus vor.

SPECTRAVIEW ENGINE ist auf EIN gestellt:

Sie können entweder über die Option BILDMODUS im OSD-Menü oder der Taste PICTURE MODE auf der Fernbedienung einen der fünf unterschiedlichen Bildmodi auswählen.

Auswählen des Bildmodus mit der Fernbedienung

Ändern Sie den Bildmodus durch Drücken der Taste PICTURE MODE.

SVE-1 SVE-2 SVE-3 SVE-4 SVE-5

Auswählen oder Ändern des Bildmodus mit der OSD-Menüoption BILDMODUS

Wählen Sie für BILDMODUS eine der Optionen von SVE-1 SETTINGS bis SVE-5 SETTINGS aus. Wählen Sie für VOREINST eine der Voreinstellungsoptionen aus.

Wählen Sie den Bildmodus, der sich am besten für den angezeigten Inhalt eignet.

• Es sind verschiedene Modi auswählbar (sRGB, Adobe®RGB SIM., eciRGB_v2 SIM., DCI SIM., REC-Bt709, HIGH BRIGHT, VOLLBILD, DICOM SIM, PROGRAMMIERBAR).
• Für jeden BILDMODUS sind Einstellungen für LUMINANZ, WEISS, GAMMA, SCHWARZ, RED, GREEN, BLUE, FARBENSEHEN-EMU, EINHEITLICHKEIT und METAMERIE verfügbar.

Voreinstellungstypen

VOREINSTELLUNG FUNKTION
sRGB	Die für das Internet, Windows®-Betriebssysteme und viele Smartphones und Digitalkameras verwendete Standardfarbeinstellung. Dies ist die empfohlene Einstellung für die allgemeine Farbverwaltung.
Adobe®RGB SIM.	Bietet einen Standardfarbraum für Highend-Grafikanwendungen wie professionelle Digital Still Cameras und Imaging.
eciRGB_v2 SIM.	Farbeinstellung, die von der ECI (European Color Initiative) empfohlen wird.
DCI SIM.	Farbeinstellung für Digitalkino.
REC-Bt709	Farbeinstellung für HD-Fernseher.
HIGH BRIGHT (HOHE HELLIGKEIT)	Höchste Helligkeitseinstellung.
FULL (VOLLBILD)	Nativer Farbraum des LCD-Panels. Geeignet für die Verwendung bei Anwendungen mit Farbanpassung.
DICOM SIM.	Einstellung, die dem DICOM-Standard für die Funktion zur Standardgraustufenanzeige entspricht.
PROGRAMMABLE (PROGRAMMIERBAR)	Für die Hardware-Kalibrierungssoftware GammaCompMD QA von NEC Display Solutions (einige OSD-Einstellungen sind deaktiviert).

MODUS FUNKTION
LUMINANZ Passt die Bild- und Hintergrund-Luminanz des Bildschirms an.
WEISS Passt die Farbe Weiß anhand der Farbtemperatur oder einer XY-Einstellung an. Eine niedrigere Farbtemperatur führt zu einer rötlichen, eine höhere Farbtemperatur zu einer bläulichen Bildschirmanzeige. Ein größerer X-Wert führt zu einer rötlichen, ein größerer Y-Wert zu einer grünlichen und kleiner XY-Werte zu einer bläulich-weißen Bildschirmanzeige.
GAMMA Hiermit können	Sie die Helligkeit der Graustufen manuell auswählen. Es gibt fünf Einstellungen: sRGB, L STAR, DICOM SIM. und CST. Es wird empfohlen, Graustufenbilder auf dem Bildschirm anzuzeigen.sRGB: GAMMA-Einstellung für sRGB.L STAR: GAMMA-Einstellung für den CIELAB-Farbraum.DICOM SIM.: DICOM GSDF (Grayscale Standard Display Function) wird in der Regel für die Bilddarstellung im Medizinbereich verwendet.CST: BENUTZERDEF. WERT kann angepasst werden, wenn unter GAMMA-AUSWAHL die Einstellung CST ausgewählt ist.BENUTZERDEF. WERT: Der Gammawert kann im Bereich von 0,5 bis 4,0 in Schritten von 0,1 ausgewählt werden.
SCHWARZ Passt die Schwarzlumineszenz an.

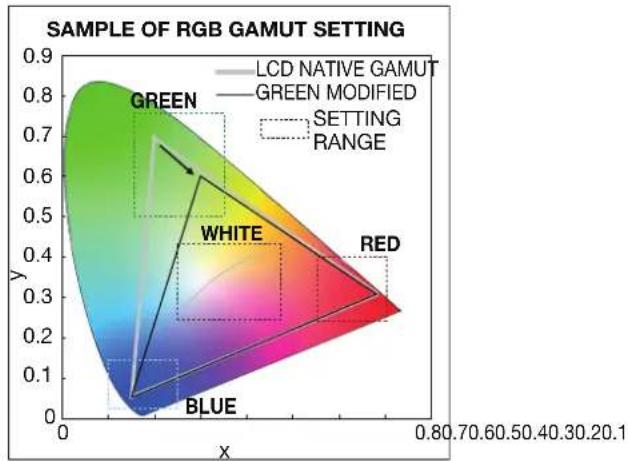

ROTGRÜNBLAU	Passt den Farbraum an.
FARBVISION EMU	Zeigt eine Vorschau verschiedener typischer Sehstörungen an und eignet sich, um auszuwerten, wie Personen mit derartigen Sehstörungen Farben wahrnehmen. Vier Modi stehen bei dieser Vorschau zur Verfügung: Typen P (Protanopie), D (Deuteranopie) und T (Tritanopie) emulieren Dichromatopsie und „Graustufen“ kann verwendet werden, um die Kontrasterkennung auszuwerten.HINWEIS: Je nach Sehvermögen des Benutzers, einschließlich von Benutzern mit Farbfehlsichtigkeit, fällt die Wahrnehmung der Farbe des Bildschirms unterschiedlich aus.Um das Sehempfinden von Menschen mit einer Farbsehstörung darzustellen, wird eine Simulation verwendet. Dabei handelt es sich nicht um das eigentliche Sehvermögen. Die Simulation ist eine Reproduktion der Sicht von Personen mit einer starken Farbsehstörung des Typs P, D oder T. Benutzer mit leichter Farbfehlsichtigkeit werden, verglichen mit normalsichtigen Personen, nur geringe bis keine Unterschiede feststellen.
GLEICHMÄSSIGKEIT	Diese Funktion kompensiert elektronisch leichte Abweichungen beim Weißabgleich sowie Farbabweichungen, die im gesamten Bildschirmbereich auftreten können. Diese Abweichungen sind typisch für die LCD-Bildschirmtechnologie. Diese Funktion verbessert die Farbwiedergabe und gleicht Abweichungen bei der Luminanz des Monitors aus.HINWEIS: Ein höherer Wert wirkt sich günstiger aus, kann jedoch auch das Kontrastverhältnis verringern.
METAMERIE Kompensiert die sichtbaren Farbunterschiede zu anderen Monitoren.Wenn die Farbwiedergabe näher am eingestellten Bildmodus liegen soll, stellen Sie diese Funktion auf AUS.

HINWEIS: - Wenn der ausgewählte BILDMODUS vom ICC-Farbprofil Ihres Computers abweicht, werden die Farben möglicherweise nicht akkurat wiedergegeben.

- Die von NEC Display Solutions entwickelte MultiProfiler-Software wird nachdrücklich empfohlen, um erweiterte Farbverwaltungsfunktionen wie ICC-Profil-Emulation und Drucker-Emulation zu erhalten. Die aktuelle MultiProfiler-Software ist auf der Website von NEC Display Solutions erhältlich.

SPECTRAVIEW ENGINE ist auf AUS gestellt:

Sie können entweder über die Option BILDMODUS im OSD-Menü oder der Taste PICTURE MODE auf der Fernbedienung einen der fünf unterschiedlichen Bildmodi auswählen.

Für DisplayPort1, DisplayPort2, OPTION*, HDMI1, HDMI2, C MODULE*2

STANDARD sRGB CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT

*: Diese Funktion hängt davon ab, welche Zusatzplatine verwendet wird.
2: Dieser Eingang ist verfügbar, wenn die optionale Schnittstellenplatine für das Raspberry Pi-Rechnermodul und das Raspberry Pi-Rechnermodul eingebaut sind.

Für MP

STANDARD CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT

Voreinstellungstypen

VOREINSTELLUNG FUNKTION
HIGH BRIGHT (HOHE HELLIGKEIT)	Höchste Helligkeitseinstellung.
STANDARD	Standardeinstellung.
sRGB	Der für das Internet, Windows®-Betriebssysteme und digitalen Kameras verwendete Standard-Farbraum. Dies ist die empfohlene Einstellung für die allgemeine Farbverwaltung.
CINEMA	Diese Einstellung verstärkt dunkle Farbtöne und eignet sich insbesondere für Filme.
ANWENDER	Benutzerdefinierte Einstellung.

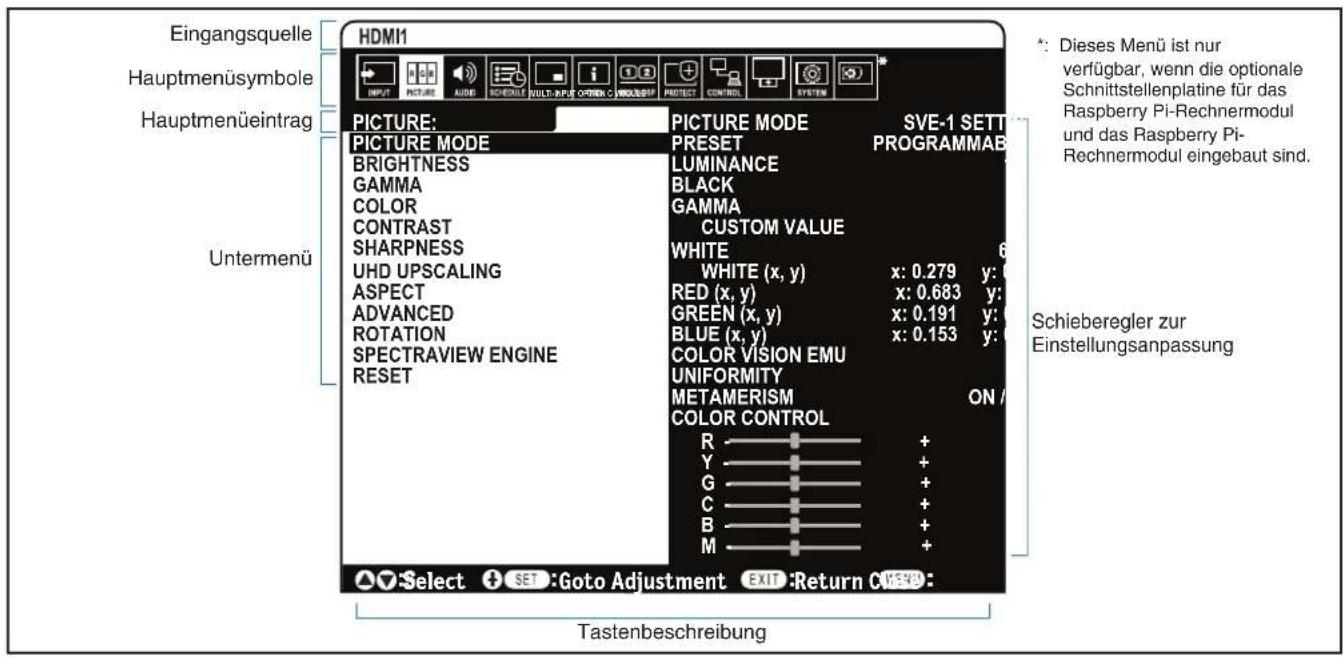

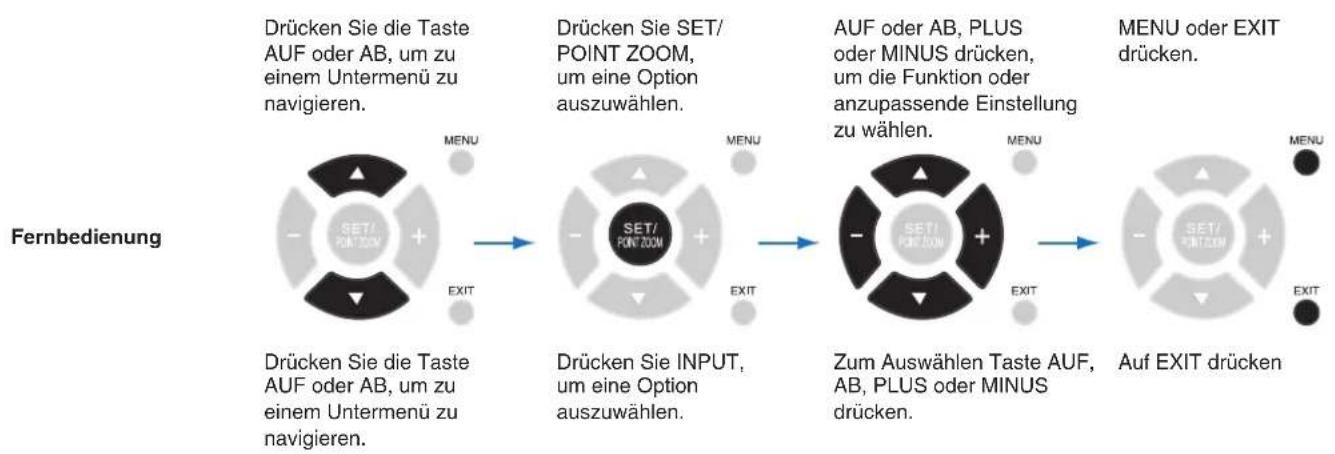

OSD-Bedienelemente (On-Screen Display)

HINWEIS: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar.

Deutsch-32

Einstellung

EINGABE
DisplayPort1 Dient zur Auswahl des Eingangssignals.
DisplayPort2
HDMI1
HDMI2
HDMI3
MP Zeigt Bilder oder Filme an, die auf einer microSD-Speicherkarte oder einem USB-Speichergerät gespeichert sind.Siehe „Einstellungen für den MEDIA-PLAYER" (Seite 22).
MODUL BERECHNEN*6	Dient zur Auswahl des Eingangssignals.
OPTION*3	Dient zur Auswahl des Eingangssignals.
BILDMODUS Hiermit wird der Bildmodus ausgewählt:SpectraView Engine = AUS: [HIGHBRIGHT], [STANDARD], [sRGB], [CINEMA], [CUSTOM1] oder [CUSTOM2].SpectraView Engine = EIN: [SVE-1 SETTINGS], [SVE-2 SETTINGS], [SVE-3 SETTINGS], [SVE-4 SETTINGS] oder[SVE-5 SETTINGS]. SieheSeite 29.HINWEIS: Wenn SPECTRAVIEW auf EIN und WEISS auf NATIV festgelegt ist, funktioniert WEISS nicht.Wenn Sie BENUTZERDEF. WERT festlegen möchten, legen Sie GAMMA auf CST fest.
HELLIGKEIT*1
BACKLIGHT	Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. Drücken Sie + oder -, um die Einstellung anzupassen.HINWEIS: Wenn MODUS1 oder MODUS2 für RAUM LICHT SENSOR ausgewählt ist, kann die Einstellung dieserFunktion nicht geändert werden.
HELLIGKEIT*2	Verändert die Bildhelligkeit im Verhältnis zum Hintergrund. Drücken Sie + oder -, um die Einstellung anzupassen.
GAMMA*1, *2, *5	Wählen Sie eine Gammakorrektur für den Monitor aus, mit dem Sie die beste Bildqualität erhalten. Die Auswahl hängtvon der vorgesehenen Nutzung ab.
NATIV Die Gammakorrektur wird vom LCD-Bildschirm vorgenommen.
2,2 Typischer Gammawert für Verwendung des Monitors mit einem Computer.
2,4 Eignet sich für Videowiedergabe (DVD usw.)
S-GAMMA	Spezialgamma für bestimmte Filmtypen. Verstärkt die dunklen Teile des Bilds und schwächt die hellen Teile des Bilds ab(S-Kurve).
DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert.
HDR-ST2084 (PQ) Gamma-Einstellung für HDR, typischerweise für UHD-Datenträger und Streaming-Videos.
HDR-HYBRID LOG Gamma-Einstellung für HDR, typischerweise für UHD-Rundfunk. Das System-Gamma kann angepasst werden.
PROGRAMMIERBAR1, 2, 3	Mit Hilfe einer optionalen NEC-Software kann eine programmierbare Gamma kurve geladen werden.
AUTO HDR AUSWNur HDMI-Eingang	Die GAMMA-Korrektur für ein HDR-Signal wird automatisch in HDR-ST2084 (PQ) oder HDR-HYBRID LOG geändert.
FARBE*2
FARBE Dient zum Einstellen der Farbtiefe des Bildes. Drücken Sie + oder -, um die Einstellung anzupassen.
FARBTEMPERATUR*1	Passt die Farbtemperatur des Bildschirms an. Eine niedrige Farbtemperatur führt zu einer rötlichen Bildschirmanzeige.Bei einer hohen Farbtemperatur erscheint der Bildschirm bläulich. Wenn für die TEMPERATUR weitere Anpassungenerforderlich sind, können die RGB-Werte des Weißpunkts angepasst werden. Zur Anpassung der RGB-Werte mussunter FARBTEMP die Einstellung ANWND. ausgewählt werden.HINWEIS: Wenn die vordefinierte Einstellung 6.500 K als Bildmodus ausgewählt wird, ist eine Farbtemperatur von 6.500K voreingestellt, und diese Einstellung kann nicht geändert werden.Wenn unter GAMMAKORREKTUR die Option PROGRAMMIERBAR1, PROGRAMMIERBAR2 oderPROGRAMMIERBAR3 ausgewählt ist, kann diese Funktion nicht geändert werden.
FARBSTEUERUNG Passtden Farbton von Rot, Gelb, Grün, Cyan, Blau und Magenta an.
FARBTON*4Nur MP-Eingang	Dient zum Einstellen des Farbtions für den Monitor. Drücken Sie + oder -, um die Einstellung anzupassen.
KONTRAST*1, *2	Ändert die Bildhelligkeit im Verhältnis zum Eingangssignal. Drücken Sie + oder -, um die Einstellung anzupassen.
SCHÄRFE*1	Passt die Detailgenauligkeit des Bilds an. Drücken Sie + oder -, um die Einstellung anzupassen.
UHD UPSCALING*1	Hiermit wird ein HD-Effekt erzielt.

*1: Bei Auswahl von EIN für SPECTRAVIEW ENGINE ist diese Funktion deaktiviert.

*2: Diese Funktion ist nicht verfügbar, wenn für BILDMODUS die Option sRGB ausgewählt ist.

*3: Bei Auswahl von OPTION als Signaleingang hängt diese Funktion von der verwendeten Zusatzplatine ab.

*4: Diese Funktion ist nicht verfügbar für Einzelbilder über den MP-Eingang.

*5: Bei HDR-Signalen sollte SPECTRAVIEW ENGINE auf AUS festgelegt sein.

*6: Diese Funktion ist nur verfügbar, wenn die Schnittstellenplatine für das Raspberry Pi-Rechnermodul und das Raspberry Pi-Rechnermodul eingebaut sind.

SEITENVERHÄLTNIS Dient zur Einstellung des Bildseitenverhältnisses.		für Einstellung des Bildseitenverhältnisses.HINWEIS: Wenn SEITENVERHÄLTNIS auf DYNAMISCH eingestellt ist, wird das Bild zunächst auf VOLLBILD geändert,und anschließend wird die BILDSPIEGELUNG aktiviert.Wenn SEITENVERHÄLTNIS auf DYNAMISCH oder ZOOM eingestellt ist, wird das Bild zunächst auf VOLLBILDgeändert, und anschließend wird TILE MATRIX aktiviert. Nach TILE MATRIX wird das SEITENVERHÄLTNIS auf divevorherige Einstellung von SEITENVERHÄLTNIS oder auf die Einstellung von SEITENVERHÄLTNIS gesetzt, die beiativer TILE MATRIX festgelegt wurde.Wenn Sie BILDSCHIRMSCHONER festlegen, wird SEITENVERHÄLTNIS automatisch von der von Ihnen festgelegtenEinstellung in VOLLBILD geändert. Sobald BILDSCHIRMSCHONER deaktiviert ist, wird die Einstellung vonSEITENVERHÄLTNIS wieder auf den von Ihnen zuvor ausgewählten Wert festgelegt.Diese Funktion ist nicht verfügbar, wenn BEWEGUNG in BILDSCHIRMSCHONER aktiviert ist.Wenn SEITENVERHÄLTNIS auf DYNAMISCH oder ZOOM festgelegt wird, während TILE MATRIX aktiv ist, wirdDYNAMISCH oder ZOOM aktiviert, nachdem TILE MATRIX beendet wurde.Für die Funktion PUNKT ZOOM gelten Einschränkungen. Weitere Einzelheiten finden Sie im Abschnitt zu PUNKTZOOM (sieheSeite 59).Zoom ist außerdem nicht für Bilder mit einer Eingangsauflösung von 3840 x 2160 (60 Hz) oder 4096 x 2160 (60 Hz)verfügbar.
NORMAL Gibt das das Seitenverhältnis so wieder, wie es von der Quelle übertragen wird.
VOLLBILD Anzeige auf dem gesamten Bildschirm.
BREITB Erweitert ein 16:9-Letterbox-Signal so, dass es den Bildschirm ausfüllt.
DYNAMISCH		Bilder im Format 4:3 werden nicht-linear auf die gesamte Bildschirmgröße gestreckt. Ein Teil der Bildschirmränder wirdbei der Streckung beschnitten.
1:1 Das Bild wird in einem		Eins-zu-Eins-Pixel-Format angezeigt. (Bei einer Eingangsauflösung von mehr als derempfohlenen Auflösung wird das Bild herunterskaliert und so an den Anzeigebereich angepasst.)
ZOOM Vergrößert/verkleinert das Bild.HINWEIS: Bereiche des vergrößerten Bilds, die außerhalb des aktiven Bildschirmbereichs liegen, sind nicht sichtbar.Bei verkleinerten Bildern wird möglicherweise die Bildqualität beeinträchtigt.
	ZOOM Beim Zoomen wird das Seitenverhältnis beibehalten.
	HZOOM Wert für horizontalen Zoom.
	VZOOM Wert für vertikalen Zoom.
	H POS Horizontale Bildlage.
	V POS Vertikale Bildlage.
ERWEITERT
OVER-SCANNur HDMI1-, HDMI2-, HDMI3-, MP,-OPTION'-Eingänge		Einige Videoformate erfordern möglicherweise einen anderen Scan-Modus, damit das Bild in der besten Qualitätangezeigt wird.
	EIN Das Bild überschretet die anzeigbare Größe. Einige Bildränder werden abgeschnitten.Etwa 95 % des Bildes werden auf dem Bildschirm angezeigt.
	AUS	Die Bildgröße bleibt innerhalb des Anzeigebereichs. Das gesamte Bild wird auf dem Bildschirm angezeigt. DieseEinstellung kann zu Bildverzerrungen an den Rändern führen.HINWEIS: Wenn Sie einen Computer mit HDMI-Ausgang verwenden, setzen Sie diese Option auf AUS.
	AUTOM.	Die Bildgröße wird automatisch festgelegt.HINWEIS: Diese Funktion ist nicht verfügbar, wenn das Eingangssignal an MP anliegt.
VERKNÜPFUNGTRENNEN		Konvertierungsfunktion IP (INTERLACED zu PROGRESSIV) wird ausgewählt.HINWEIS: BILDSPIEGELUNG ist nicht verfügbar. Wenn unter EINGANGSWECHSEL die Option SUPER ausgewähltwurde und angezeigt wird, kann diese Funktion nicht geändert werden.
	EIN	Wandelt Signale mit Zeilensprung („interlaced“) in progressive Signale um. Dies ist die Standardeinstellung.
	AUS	Deaktiviert die IP-Konvertierung. Diese Einstellung eignet sich am besten für Filme, erhöht aber die Gefahr, dassBildschatten auftreten.
TELECINENur HDMI1-, HDMI2-, HDMI3-, MP-Eingänge		Erkennt automatisch die Bildrate des Quellsignals zum Erzielen einer optimalen Bildqualität.HINWEIS: Legen Sie DEINTERLACE auf EIN fest, wenn TELECINE auf AUTOM. gesetzt ist.
ADAPTIVERKONTRAST*2Nur HDMI1-, HDMI2-, HDMI3-, MP-Eingänge		Stellt den Grad der Anpassung für dynamischen Kontrast ein.Wenn HOCH festgelegt ist, wird das Bild scharf angezeigt, jedoch wird die Helligkeit aufgrund der großenKontrastunterschiede instabil.

*1: Diese Funktion hängt davon ab, welche Zusatzplatine verwendet wird.
*2: Bei Auswahl von EIN für SPECTRAVIEW ENGINE ist diese Funktion deaktiviert.

DREHUNG Das Bild wird horizontal oder vertical gespiegelt oder gedreht dargestellt.
		Drücken Sie + oder -, um die Einstellung auszuwählen.HINWEIS: Diese Funktion ist nicht verfügbar, wenn BEWEGUNG in BILDSCHIRMSCHONER aktiviert ist.
BILDSPIEGELUNG		HINWEIS: Wenn SEITENVERHÄLTNIS auf DYNAMISCH eingestellt ist, wird das Bild zunächst auf VOLLBILD geändert,und anschließend wird DREHEN aktiviert.Bei Auswahl von BILDSPIEGELUNG (mit Ausnahme von KEINE) werden folgende Funktionen deaktiviert:MEHRFACHBILDMODUS, TEXT-TICKER, STILL, PUNKT ZOOM und TILE MATRIX.Wenn das Eingangssignal ein Signal mit Zeilensprung („interlaced“) ist, können Bildstörungen auftreten.
	KEINE	Der reguläre Modus.
	H SPIEGEL	Das Bild wird horizontal gespiegelt.
	V SPIEGEL	Das Bild wird vertical gespiegelt.
	180°DREH	Das Bild wird um 180 Grad gedreht.
	OSD SPIEGEL Legt die Ausrichtung des OSD-Menüs fest.Bei Auswahl von EIN wird das OSD abhängig von der Bildrichtung ausgerichtet.
SPECTRAVIEW ENGINE Wählen Sie EIN, um SPECTRAVIEW ENGINE zu aktivieren (siehe Seite 29).
RÜCKSETZUNG Setzt alle Einstellungen für BILD mit Ausnahme von SPECTRAVIEW ENGINE und BILDMODUS auf dieWerkseinstellungen zurück.
AUDIO
LAUTSTÄRKE Hebt oder senkt den Lautstärkepegel.
BALANCE
	BALANCE Wählen Sie für den Audioausgang STEREO oder MONO aus.Wenn Sie STEREO auswählen, passen Sie die L/R-Balance an.Drücken Sie die Taste +, um den Mittelpunkt des Stereosignals nach rechts zu verschieben.Drücken Sie die Taste -, um den Mittelpunkt des Stereosignals nach links zu verschieben.HINWEIS: BALANCE ist nicht verfügbar, wenn MONO festgelegt ist.
	SURROUND Künstlicher Surroundklang.HINWEIS: Wenn diese Funktion aktiviert ist, wird LINE OUT deaktiviert.
EQUALIZER
	HÖHEN Hiermit können Sie die Höhen der Audiosignale verstärken bzw. dämpfen.Drücken Sie die Taste +, um die Höhen zu verstärken.Drücken Sie die Taste -, um die Höhen zu dämpfen.
	TIEFEN Hiermit können Sie die Bässe verstärken bzw. dämpfen.Drücken Sie die Taste +, um die Bässe zu verstärken.Drücken Sie die Taste -, um die Bässe zu dämpfen.
AUDIO EINGANG		Hiermit wählen Sie die Audioeingangsquelle aus: [HDMI1], [HDMI2], [HDMI3], [DisplayPort1], [DisplayPort2], [IN], [MP],[OPTION]*1.
MEHRFACHBILDAUDIO Hiermit wählen Sie aus, welche Audioquelle verwendet werden soll, wenn MEHRFACHBILD aktiviert ist.Wenn eine der Bildnummern ausgewählt ist, wird der Ton dieses Bildes ausgegeben.
LINE OUT Durch Auswahl von VARIABEL wird die Steuerung des Ausgangspegels über die Taste LAUSTÄRKE aktiviert.
AUDIO VERZ
	AUDIO VERZ	Hiermit legen Sie eine Verzögerung für die Ausgabe des Audiosignals fest. VERZ ZEIT kann auf einen Wert zwischen0 und 100 Millisekunden festgelegt werden. Legen Sie EIN fest, um diese Funktion zu aktivieren.
	VERZ ZEIT
RÜCKSETZUNG Setzt alle AUDIO-Optionen mit Ausnahme von LAUTSTÄRKE auf die Werkseinstellungen zurück.

*1: Diese Funktion hängt davon ab, welche Zusatzplatine verwendet wird.

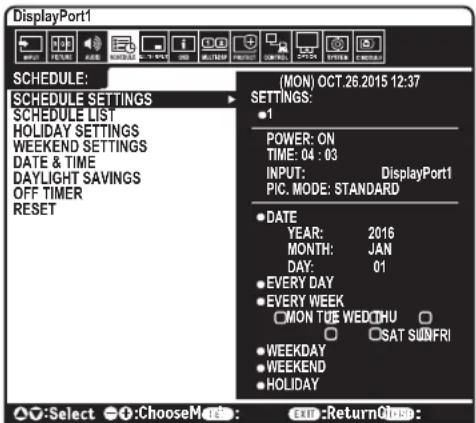

ZEITPLAN-EINSTELLUNGEN		Hiermit erstellen Sie einen Betriebsplan für den Monitor.Drücken Sie die Tasten ▲, ▼und –, um zu navigieren und die Einstellungen des Zeitplans zu ändern. Drücken Sie die Taste SET/ZOOM auf der Fernbedienung oder die Tasten zum Wechseln des Eingangs auf dem Monitor, um die Einstellungen auszuwählen.HINWEIS: Legen Sie DATUM & ZEIT fest, bevor Sie die ZEITPLAN-EINSTELLUNGEN konfigurieren.Beim Schließen des Fensters ZEITPLAN-EINSTELLUNGEN werden alle festgelegten Zeitpläne gespeichert.Falls mehrere gespeicherte Zeitpläne gleichzeitig gelten, hat der Zeitplan mit der höheren Nummer für EINSTELLUNGEN Vorrang.Wenn ABSCHALT-TIMER auf EIN festgelegt ist, ist ZEITPLAN-EINSTELLUNGEN nicht verfügbar.Wenn Sie ein ungültiges Eingangssignal oder einen ungültigen Bildmodus auswählen, wird dieses bzw. dieser in Rot angezeigt. Während das Fenster ZEITPLAN-EINSTELLUNGEN geöffnet ist, sind Zeitpläne außer Kraft. Siehe auch Seite 46.
	EINSTELLUNGEN Legen Sie EIN fest, um den Zeitplan zu aktivieren. Es können maximal 30 Zeitpläne eingestellt werden.
	STROM Einstellung für die Stromversorgung des Monitors. Legen Sie für jeden Zeitplan EIN oder AUS fest.
	ZEIT	Legen Sie die Betriebszeit für den Zeitplan fest. Wenn keine besondere Zeit für den Zeitplan gilt, legen Sie „[--]“ fest.
	EINGABE Legen Sie das Eingangssignal für den Zeitplan fest. Um das beim Start des Zeitplans aktive Eingangssignal beizubehalten, legen Sie „[--]“ fest. Wenn Sie EINGABE festlegen, legen Sie für POWER die Option EIN fest.
	BILDMOD.	Legen Sie den Bildmodus für den Zeitplan fest. Um den beim Start des Zeitplans aktiven Bildmodus beizubehalten, legen Sie „[--]“ fest. Wenn Sie BILDMOD. festlegen, legen Sie für POWER die Option EIN fest.
		Wählen Sie einen der folgenden Einträge aus (es ist nur ein Eintrag verfügbar).
	DATUM Wählen Sie diese Einstellung aus, wenn der Zeitplan für einen bestimmten Tag oder für unregelmäßige Tage vorgesehen ist.
	JEDEN TAG Wählen Sie diese Einstellung aus, wenn der Zeitplan täglich wiederholt werden soll.
	JEDE WOCHE Wählen Sie diese Einstellung aus, wenn der Zeitplan wöchentlich wiederholt werden soll.
	WOCHENTAG Wählen Sie diese Einstellung aus, wenn der Zeitplan für einen Wochentag vorgesehen ist.Dieser Eintrag wird gemäß den Einstellungen für WOCHENENDE und FEIERTAG festgelegt. Ein Tag, der nicht für WOCHENENDE und FEIERTAG festgelegt wurde, wird als Wochentag festgelegt.
	WOCHENENDE Wählen Sie diese Einstellung aus, wenn der Zeitplan für das Wochenende vorgesehen ist.Der Zeitplan gilt für die Tage, die für WOCHENENDEINSTELL. festgelegt wurden.
	FEIERTAG Der Zeitplan gilt für die Tage, die für FEIERTAGSEINSTELL. festgelegt wurden.
ZEITPLAN-LISTE Liste der Betriebspläne. Zeigt bis zu 30 Zeitpläne an.
FEIERTAGSEINSTELL.
	Nr.	Erstellt einen Feiertags-Zeitplan für den Monitor.
	JAHR MONAT TAG WOCHE	Legen Sie JAHR und MONAT fest.Wählen Sie TAG oder WOCHE aus.TAG: Legen Sie einen Tag fest.WOCHE: Legen Sie eine Woche und den Tag der Woche fest.Wenn Sie für MONAT oder JAHR „[--]“ festlegen, wird der ausgewählte Tag in jedem Monat bzw. jedem Jahr als Feiertag festgelegt.
	LETZTER TAG	Legt das Ende des Feiertagszeitraums fest. Wenn sich der Zeitplan über das Jahr hinaus erstreckt, legen Sie für jedes Jahr einen getrennten Zeitplan an.HINWEIS: LETZTER TAG ist nicht verfügbar, wenn TAG nicht festgelegt ist. Wenn Sie in den Feiertageinstellungen für das Jahr oder den Monat „[--]“ angegeben haben, ist LETZTER TAG nicht verfügbar.
	EINST./LÖSCHEN	Hiermit können Sie einen Zeitplan festlegen oder löschen.
WOCHENENDE
	WOCHENENDE Legen Sie den Tag der Woche fest.
DATUM & ZEIT		Stellt das Datum, die Uhrzeit und die Sommer-/Winterzeitzone ein. Das Datum und die Uhrzeit müssen eingestellt werden, damit die Funktion ZEITPLAN arbeiten kann.HINWEIS: Nachdem der Monitor zwei Wochen lang ausgeschaltet war, wird die Einstellung für DATUM & ZEIT auf die Standardeinstellung zurückgesetzt, und die Uhr funktioniert nicht mehr.
	JAHR	Hiermit stellen Sie das Jahr für die Echtzeituhr ein.
	MONAT	Hiermit stellen Sie den Monat für die Echtzeituhr ein.
	TAG	Hiermit stellen Sie den Tag für die Echtzeituhr ein.
	ZEIT Hiermit stellen Sie die Uhrzeit für die Echtzeituhr ein.
	AKT. DATUM/ZEIT Zeigt das aktuelle Datum und die aktuelle Uhrzeit an.ZEITUMSTELL.Hiermit aktivieren oder deaktivieren Sie die Umstellung auf die Sommerzeit.HINWEIS: Wenn Sie die Einstellung für ZEITUMSTELL. ändern, stellen Sie zunächst DATUM & ZEIT ein.
	ZEITUMSTELL. Wenn EIN ausgewählt wird, legen Sie bitte unten die Einstellungen für die Zeitumstellung fest.
	BEGINN MONAT Legen Sie das Startdatum der Zeitumstellung fest.
	ENDE MONAT Legen Sie das Enddatum der Zeitumstellung fest.
	ZEITUNTERSHIED Legt den Zeitunterschied fest.
ABSCHALT-TIMER		Hiermit legen Sie fest, dass sich der Monitor nach einer voreingestellten Zeitspanne ausschaltet. Sie können eine Zeitspanne zwischen 1 und 24 Stunden einstellen.HINWEIS: ZEITPLAN ist nicht verfügbar, wenn ABSCHALT-TIMER auf EIN festgelegt ist.
RÜCKSETZUNG		Setzt die folgenden Einstellungen innerhalb des Menüs ZEITPLAN auf die Werkseinstellungen zurück: DATUM & ZEIT und ZEITUMSTELL.
MEHRFACHEINGANG
MEHRFACHBILDM.BEIBEH.*1		Der Monitor bleibt nach dem Abschalten im MEHRFACHBILD- und TEXT-TICKER-Modus.Wenn Sie den Monitor wieder einschalten, erscheinen MEHRFACHBILD und TEXT-TICKER, ohne dass Sie das OSD öffnen müssen.
MEHRFACHBILMODUS*1, *3		Wählt die Bildnummer und Darstellung aus.
	MEHRFACHBILD Bei Auswahl von AUS wird ein Bild angezeigt.Bei Auswahl von EIN werden mehrere Bilder angezeigt. Hiermit wird PIP oder PBP ausgewählt.HINWEIS: Wenn EIN ausgewählt ist, werden TEXT-TICKER, TILE MATRIX, BEWEGUNG in BILDSCHIRMSCHONER, BILDSPIEGELUNG mit Ausnahme von KEINE, SUPER in EINGANGSWECHSEL deaktiviert.
	BILDANZAHL Hiermit wählen Sie [2 BILDER], [3 BILDER] oder [4 BILDER] aus.Nach Auswahl einer Option für BILDANZAHL wählen Sie die Darstellung PIP, PBP1, PBP2 oder PBP3 aus. Je nach Einstellung für BILDANZAHL ändert sich die Auswahl für die Darstellung.BILDANZAHL: 2 BILDERPIP PBP1A U BHBILDANZAHL: 3 BILDERPIP PBP1 PBP2 PBP3A B C AB RCABLDANZAHL: 4 BILDERA U C B A: Bild 1 B: BILD 2C: Bild 3 D: BILD 4
	AKTIVES BILD*1, *2	US für MEHRFACHBILD ist [BILD 1] das aktive Bild. Bei Auswahl von EIN für MEHRFACHBILD wird das aktive Bild festgelegt.HINWEIS: Diese Funktion hängt von der Einstellung für MEHRFACHBILD ab.
	AKTIV Bei Auswahl von AU
AKTIVES BILD Das aktive Bild wird durch einen roten Rahmen angegeben.
EINGANG AUSW*1, *2, *3		Hiermit wählen Sie den Eingang für das Mehrfachbild aus. Drücken Sie die Taste + oder -, um den Eingang auszuwählen.HINWEIS: Diese Funktion ist nicht verfügbar, wenn MEHRFACHBILD auf AUS festgelegt ist.Wenn Sie das Eingangssignal für das aktive Bild wechseln, drücken Sie nach der Auswahl des Eingangs SET.
BILDGRÖSSE*1, *2, *4		Hiermit legen Sie die Größe des aktiven Bilds fest.Drücken Sie die Taste SET/POINT ZOOM, um die Bildgröße einzustellen. Drücken Sie zum Vergrößern + oder CH+.Drücken Sie zum Verkleinern - oder CH-.HINWEIS: Wenn MEHRFACHBILD auf 4 BILDER PBP eingestellt ist, ist diese Funktion nicht verfügbar.Hängt von der Einstellung für MEHRFACHBILMODUS ab; die Größe einiger Bilder kann nicht geändert werden.
BILDPOSITION*1, *2, *4		Hiermit stellen Sie die Position des aktiven Bilds ein.Drücken Sie die Taste +, um das aktive Bild nach rechts zu verschieben, oder die Taste -, um es nach links zu verschieben.Drücken Sie die Taste ▲, um das aktive Bild nach oben zu verschieben, oder die Taste ▼, um es nach unten zu verschieben.
DREHEN		Bei Auswahl von EIN werden alle Bilder gedreht.Bei Auswahl von AUS wird die Einstellung für DREHEN für jedes Bild einzeln festgelegt.HINWEIS: Wenn TEXT-TICKER, BILDSPIEGELUNG mit Ausnahme von KEINE oder STILL oder BILDSCHIRMSCHONER aktiviert ist, ist diese Funktion nicht verfügbar. Wenn unter SEITENVERHÄLTNIS die Option 1:1 ausgewählt ist, werden Zeichen und Linien abhängig von der Signalaufösung möglicherweise unscharf dargestellt.Wenn DREHEN aktiviert ist, sind PUNKT ZOOM und BILDSPIEGELUNG mit Ausnahme von KEINE nicht verfügbar.Wenn MEHRFACHBILD auf AUS festgelegt ist, verlieren die DREHEN-Einstellungen für die einzelnen Bilder ihre Gültigkeit.Wenn das Eingangssignal ein Signal mit Zeilensprung („interlaced“) ist, können Bildstörungen auftreten.Wenn unter ANSCHLUSSEINSTELLUNG für HDMI die Einstellung MODUS2 oder unter MEHRFACHBILMODUS für BILDANZAHL die Einstellung 3 BILDER oder 4 BILDER ausgewählt wurde, ist DREHEN nicht verfügbar.Wenn unter MEHRFACHEINGANG die Option DREHEN ausgewählt ist und das Eingangssignal eine hohe Bildwiederholrate aufweist, wird das Bild möglicherweise nicht flüssig angezeigt. Reduzieren Sie die Bildwiederholrate des Eingangssignals, um hierbei eine Verbesserung zu erzielen.
BILDSEITENVERHÄLTNIS*1, *2, *4		Hiermit wählen Sie das Seitenverhältnis des aktiven Bilds aus.Auf Seite 21 wird erläutert, wie Sie das Seitenverhältnis des Bilds auf dem Bildschirm ändern können.

*1: Diese Funktion wird bei Auswahl der folgenden Optionen beendet: SUPER in EINGANGSWECHSEL, BEWEGUNG in BILDSCHIRMSCHONER, TILE MATRIX und BILDSPIEGELUNG mit Ausnahme von KEINE.
*2: Diese Funktion ist nicht verfügbar, wenn TEXT-TICKER aktiviert oder MEHRFACHBILD auf AUS festgelegt ist.
*3: Bei Auswahl von OPTION als Eingang für das Mehrfachbild hängt diese Funktion von der verwendeten Zusatzplatine ab.
*4: Diese Funktion ist nicht verfügbar, wenn für MEHRFACHBILDMODUS die Option PIP ausgewählt ist und dann für AKTIVES BILD die Option BILD1 festgelegt wird.

TEXT-TICKER ^41, *2		HINWEIS: Wenn TEXT-TICKER aktiviert ist, sind MEHRFACHBILDMODUS und STILL nicht verfügbar.TEXT-TICKER wird beendet, wenn die folgende Option aktiviert wird: MEHRFACHBILDMODUS, TILE MATRIX,BILDSCHIRMSCHONER, BILDSPIEGELUNG, SUPER in EINGANGSWECHSEL.Wenn diese Funktion aktiviert ist, sind PUNKT ZOOM und STILL nicht verfügbar.
		MODUS Aktiviert den Text-Ticker und ermöglicht das Festlegen der horizontalen oder vertikalen Ausrichtung.
		POSITION Legt fest, an welcher Stelle auf dem Bildschirm der Text-Ticker angezeigt wird.
		GRÖSSE Legt die Größe des Text-Tickers im Verhältnis zur Gesamtgröße des Bildschirms fest.
		ERKENNUNG Aktiviert die automatische Erkennung des Text-Tickers.
		EINGANG AUSW Hiermit legen Sie das Eingangssignal für BILD1 und BILD2 fest.
EINGANGSSIGNALER-KENNUNG ^44		Hiermit wird die Methode der Eingangssinalerkennung bei mehr als einer angeschlossenen Signalquelle festgelegt.HINWEIS: Wenn in EINGANGSWECHSEL die Option SUPER ausgewählt wurde, kann diese Funktion nicht geändert werden.EINGANGSSIGNALERKENNUNG wird beendet, wenn HUMAN SENSING aktiviert wird, während EINGANGSSIGNALERKENNUNG aktiv ist.
		KEINE Der Monitor sucht nicht nach Signalen an den anderen Videoeingängen.
		ERSTES SIGNAL ^*2, *3 Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor nach einem Signal von einem anderen Videoeingang. Ist am anderen Eingang ein Videosignal vorhanden, wechselt der Monitor automatisch von der aktuellen Videoquelle zu dieser aktiven Videoquelle.Der Monitor sucht erst wieder nach anderen Videosignalen, wenn die aktuelle Signalquelle nicht mehr verfügbar ist.
		LETZTES SIGNAL ^*2, *3 Gibt der Monitor ein Signal der aktuellen Videoquelle wieder und wird eine neue zweite Videoquelle eingespeist, schaltet der Monitor automatisch auf die neue Signalquelle um. Ist das ausgewählte Videoeingangssignal nicht mehr verfügbar, suchet der Monitor nach einem Signal von einem anderen Videoeingang. Ist am anderen Eingang ein Videosignal vorhanden, wechselt der Monitor automatisch von der aktuellen Videoquelle zu dieser aktiven Videoquelle.
		B-DEF ERKENNUNG ^*2 Legt die Priorität der Eingangssignale fest.Wenn B-DEF ERKENNUNG ausgewählt ist, sucht der Monitor nur an vorkonfigurierten Eingängen.HINWEIS: Mit Ausnahme eines Slot-2-PCs kann die Priorität des Options-Eingangssignals nur auf PRIORITÄT 3 gesetzt werden.Wenn Sie „DisplayPort1“ auf Priorität 1, 2 oder 3 festgelegt haben, können Sie für OPTION (optionaler Slot-2-PC (DP)) keine Priorität einstellen. Wenn Sie OPTION (optionaler Slot-2-PC (DP)) auf Priorität 1, 2 oder 3 festgelegt haben, können Sie für „DisplayPort1“ keine Priorität einstellen.
EINGANGSWECHSEL		Legt die Geschwindigkeit für den Eingangswechsel fest. Bei Auswahl von „SCHNELL“ erfolgt der Eingangswechsel schneller, jedoch kann diese Einstellung beim Wechseln des Signals Bildstörungen bewirken.Die Auswahl von SUPER ermöglicht einen sehr schnellen Wechsel zwischen zwei voreingestellten Signalen.HINWEIS: Je nach verwendeter Zusatzplatine ist SUPER möglicherweise nicht verfügbar.Wenn SUPER aktiviert ist, sind MEHRFACHBILDMODUS, TEXT-TICKER, STILL und PUNKT ZOOM nicht verfügbar.
ANSCHLUSSEINSTELLUNG
		DisplayPort Hiermit wird der DisplayPort-Modus [1.1a] oder [1.2] ausgewählt.Wenn DisplayPort 1.1a ausgewählt wird, wird automatisch SST festgelegt.Wenn DisplayPort 1.2 ausgewählt wird, legen Sie SST oder MST fest.DisplayPort 1.2 muss ausgewählt werden, wenn Sie „Multi-Stream Transport“ verwenden. Multi-Stream Transport erfordert eine entsprechende Grafikkarte. Informationen zu den Einschränkungen dieser Funktion können Sie bei Ihrem Lieferanten erfragen.HINWEIS: MST ist nicht verfügbar, wenn das Signal über DisplayPort IN2 eingespeist wird.
		BITRATE Wenn Sie für DisplayPort die Option DisplayPort 1.1a auswählen, wird automatisch HBR festgelegt.Wenn Sie für DisplayPort die Optionen DisplayPort1.2 und SST auswählen, legen Sie HBR oder HBR2 fest.Wenn Sie für DisplayPort die Optionen DisplayPort1.2 und MST auswählen, wird automatisch HBR2 festgelegt.
		HDMI Hiermit können Sie MODUS1 oder MODUS2 auswählen.MODUS1: Maximale Auflösung ist 4096 x 2160 (30 Hz)MODUS2: Maximale Auflösung ist 4096 x 2160 (60 Hz)
		VIDEOPEGEL RAW: Einstellungen für Computer. Es werden alle Eingangssignale von 0–255 Graustufen angezeigt.EXPAND: Einstellungen für AV-Geräte. Erweitert die Eingangssignale von 16–235 Graustufen auf 0–255 Graustufen.AUTOM.: Hiermit werden die Eingangssignale automatisch festgelegt, indem angeschlossene Geräte angepasst werden.HINWEIS: Diese Funktion ist nur verfügbar, wenn HDMI, DisplayPort oder OPTION für das EINGANGSSIGNAL ausgewählt ist.
		SIGNALFORMAT Hiermit wählen Sie die Einstellung für den Farbraum des HDMI/DisplayPort-Signals aus. Bei Auswahl von KANAL2 für KANALEINSTELLG SLOT2 ist diese Funktion deaktiviert.
RÜCKSETZUNG Setzt die Optionen unter MEHRFACHEINGANG außer EINGANGSSIGNALERKENNUNG (nur Priorität der Eingangssignale), EINGANGSWECHSEL (EINGABE1 und EINGABE2), EINGANG AUSW, BILDSEITENVERHÄLTNIS und BITRATE auf die Werkseinstellungen zurück.

*1: Diese Funktion wird bei Auswahl der folgenden Optionen beendet: SUPER in EINGANGSWECHSEL, BEWEGUNG in BILDSCHIRMSCHONER, TILE MATRIX und BILDSPIEGELUNG mit Ausnahme von KEINE.
*2: Bei Auswahl von OPTION als Eingang für das Mehrfachbild hängt diese Funktion von der verwendeten Zusatzplatine ab.
*3: Außer MP
*4: Je nach Gerät kann es vorkommen, dass die Erkennung nicht ordnungsgemäß funktioniert.

OSD
SPRACHE Wählen Sie die Sprache für das OSD aus.
ENGLISH
DEUTSCH
FRANÇAIS
ITALIANO
ESPAÑOL
SVENSKA
PYCCKIЙ
中文
日本語
OSD-ZEIT			Schaltet das OSD ab, nachdem es eine Zeit lang inaktiv war. Die voreingestellten Auswahlmöglichkeiten liegen zwischen 10 und 240 Sekunden.
OSD POSITION Legt fest, wo			das OSD auf dem Bildschirm angezeigt wird.
OBEN
UNTEN
RECHTS
LINKS
INFORMATIONS OSD			Hiermit wird festgelegt, ob das INFORMATIONS OSD angezeigt wird. Das INFORMATIONS OSD wird eingeblendet, wenn sich das Eingabesignal oder die Eingabequelle ändert. Im INFORMATIONS OSD wird außerdem eine Warnung ausgeben, wenn kein Signal erkannt wird oder das Signal außerhalb des zulässigen Bereichs liegt.Für die Dauer bis zum Einblenden des INFORMATIONS OSD kann ein Wert von 3 bis 10 Sekunden ausgewählt werden.
KOMMUNIKATIONSINFO			Wenn die Taste DISPLAY auf der Fernbedienung gedrückt wird, werden die MONITOR-ID und die IP-ADRESSE angezeigt.
OSD-TRANSPARENZ Hiermit			stellen Sie den Transparenzgrad des OSD ein.
OSD DARSTELLUNG Hiermit			legen Sie die Ausrichtung des OSD im Querformat oder Hochformat fest.
QUERFORMAT Das OSD			wird im Querformat angezeigt.
HOCHFORMAT Das OSD			wird im Hochformat angezeigt.
TASTENLEITFADEN Bei Anzeige des OSD-Menüs wird eine Tastenbeschreibung angezeigt.HINWEIS: Diese Funktion ist nicht verfügbar, wenn OSD SPIEGEL auf EIN festgelegt ist.
MEMO Zeigt MEMO-Titel und			Nachricht an, die über HTTP-Server gesendet werden. SieheSeite56.
EINGANGSNAME Sie können			dem gegenwärtig verwendeten EINGANG einen Namen zuweisen.Max: 14 Zeichen, einschließlich Leerzeichen, A-Z, 0-9 sowie einige Symbole.
RÜCKSETZUNG Setzt die folgenden Einstellungen innerhalb des Menüs OSD auf die Werkseinstellungen zurück: OSD-ZEIT, OSD POSITION, INFORMATIONS OSD, OSD-TRANSPARENZ.
MEHRFACHANZEIGE
AUTO TILE MATRIX EINR			Mit TILE MATRIX kann das Bild unter Verwendung eines Verteilungsverstärkers über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden.Ermöglich das automatische Einrichten von TILE MATRIX, indem im primären Monitor die Anzahl der horizontal und vertikal angeordneten Monitore eingegeben wird. Die folgenden Einstellungen werden automatisch vorgenommen:MONITOR-ID, TILE MATRIX, TILE MATRIX SPEICHER, Eingangssignal, VIDEOAUSGANG EINST., DisplayPort in ANSCHLUSSEINSTELLUNG.HINWEIS: HINWEIS: AUTO-ID wird automatisch ausgeführt. Für diese Funktion wird empfohlen, dass die Monitore über DisplayPort-Kabel verkettet werden. Diese Funktion wird beendet, wenn BEWEGUNG in BILDSCHIRMSCHONER aktiviert wird.Beispiel für Installation über LAN:HauptmonitorH MONITORE 3V MONITORE 3
KOPIE EINSTELLUNG			Wählen Sie die OSD-Menükategorien aus, die bei verkettet angeschlossenen Monitoren auf die anderen Monitore kopiert werden sollen.HINWEIS: Bei dieser Funktion müssen die Monitore via LAN-Kabel verkettet sein. Die Auswahl der zu kopierenden Einstellungen wird beim Ausschalten auf die Standardeinstellungen zurückgesetzt. Für diese Funktion gilt eine Höchstzahl von angeschlossenen Monitoren, die abhängig von Typ und Qualität des verwendeten LAN-Kabels variiert.
KOPIE START			Wählen Sie JA, und drücken Sie die Taste SET, um das Kopieren zu beginnen.
ALLE EINGÄNGE			Bei Auswahl dieser Option werden alle Einstellungen für die Eingänge kopiert. Standardmäßig ist dies deaktiviert.
TILE MATRIX			Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden.HINWEIS: Für die Aufteilung auf viele Monitore ist eine geringe Auflösung nicht geeignet. Bei wenigen Bildschirmen ist der Betrieb ohne einen Verteilungsverstärker möglich.Diese Funktion wird bei der Auswahl von BILDSCHIRMSCHONER und BILDSPIEGELUNG mit Ausnahme von KEINE beendet.„DYNAMISCH“ und „ZOOM“ funktionieren nicht, wenn „Tile Matrix“ aktiviert ist.Wenn DYNAMISCH oder ZOOM für SEITENVERHÄLTNIS ausgewählt ist, während TILE MATRIX ausgeführt wird, wird die Einstellung nach dem Abschluss von TILE MATRIX angewendet.Die folgenden Funktionen sind nicht verfügbar, wenn TILE MATRIX aktiv ist: MEHRFACHBILDMODUS, TEXT-TICKER, STILL, PUNKT ZOOM. Weitere Einzelheiten finden Sie im Abschnitt zu PUNKT ZOOM (sieheSeite59).Wenn Media-Player-Inhalte wiedergegeben werden, während TILE MATRIX aktiv ist, kann sich das Timing für die Wiedergabe auf den einzelnen Monitoren unterscheiden.Diese Funktion ist nicht verfügbar, wenn BILDSCHIRMSCHONER aktiviert ist.Wenn HDMI unter ANSCHLUSSEINSTELLUNG auf MODUS2 festgelegt wurde, ist TILE MATRIX nicht verfügbar.
	H MONITORE Anzahl der horizontal angeordneten Monitore.
	V MONITORE Anzahl der vertical angeordneten Monitore.
	POSITION Legt fest, welcher Abschnitt des aufgeteilten Bildes auf dem Monitor angezeigt wird.
	TILE COMP	Schaltet die Funktion TILE COMP ein. Wenn TILE COMP auf JA festgelegt ist, können Sie Größe und Position eines dargestellten Bilds durch Drücken der Tasten + und – auf der Fernbedienung anpassen.
	FREIGEBEN Aktiviert die Einstellungen für TILE MATRIX.
TILE MATRIX SPEICHER			Wenn EINGABE ausgewählt ist, wird die Einstellung für TILE MATRIX auf jeden Signaleingang angewendet.
	ALLGEMEIN Alle Einstellungen unter TILE MATRIX werden für alle Signaleingänge gespeichert.
	EINGABE Alle Einstellungen unter TILE MATRIX werden für den ausgewählten Signaleingang gespeichert.
ID-STEUERUNG			Hiermit legen Sie die Monitor-ID von 1–100 und die Gruppen-ID von A–J fest. Unter ERKANNTE MONITORE wird die Gesamtzahl von Monitoren angezeigt, die über LAN-Kabel verkettet sind.HINWEIS: Schalten Sie den Monitor nicht aus oder in den Standby-Modus, während AUTO ID/IP EIN. oder AUTO ID/IP ZUR. ausgeführt wird.Die Gruppen-ID resultiert aus mehreren gewählten Optionen.
	AUTO ID/IP EIN. Bei Auswahl von JA wird das Fenster AUTO ID/IP EIN. angezeigt.Schließen Sie keine Netzwerkgeräte zwischen den über LAN verbundenen Monitoren an.
	ELEMENT EINST. Wählen Sie [MONITOR-ID], [IP-ADRESSE] oder [ID und IP] aus.
	MONITOR-ID Bei Auswahl von JA werden für alle Monitore automatisch Monitor-IDs festgelegt.
	IP-ADRESSE Legen	Sie unter BASISADRESSE das erste bis dritte Oktett fest.Das vierte Oktett wird automatisch ab 1 bis zur Anzahl der über LAN verbundenen Monitore hochgezählt.Wenn unter ELEMENT EINST. das Element IP-ADRESSE bzw. ID und IP ausgewählt wird, wird BASISADRESSE angezeigt.
	ID und IP	Hiermit werden MONITOR-ID und IP-ADRESSE festgelegt.
	STARTNUMMER		Hiermit wird die Startnummer (unter 100) für den Hauptmonitor eingestellt.Den anderen über LAN verketteten Monitoren werden automatisch individuelle Monitor-IDs zugewiesen. Die den Monitoren zugewiesenen Monitor-IDs werden ab der Startnummer des Hauptmonitors hochgezählt. Die Monitor-IDs reichen von 1 bis 100. Wählen Sie eine Startnummer aus, die ausreichend niedrig ist, sodass alle verbundenen Monitore berücksichtigt werden können.
	BASISADRESSE		Bei Auswahl von JA wird allen Monitoren automatisch eine IP-ADRESSE zugeordnet.
	START ID/IP-EIN.		Bei Auswahl von JA werden alle Einstellungen unter AUTO ID/IP EIN. aktiviert.
	ERKANNTE MONITORE		Diese Option wird angezeigt, nachdem ELEMENT EINST. ausgewählt und START ID/IP-EIN. auf JA gesetzt wurde.Wenn sich die erkannte Anzahl von Monitoren von der tatsächlichen Anzahl der zugewiesenen MONITOR-IDs unterscheidet, wählen Sie WDH. aus, um die Monitore erneut zu zählen.Wenn die Anzahl korrekt ist, wählen Sie FORTSETZEN aus.
	AUTO ID/IP ZUR.		Bei Auswahl von RÜCKS. wird das Fenster AUTO ID/IP ZUR. angezeigt.
	ELEMENT ZURÜCKS.		Wählen Sie MONITOR-ID, IP-ADRESSE oder ID und IP aus.Wenn die Anzahl der über LAN verbundenen Monitore geändert wurde, wählen Sie dasselbe Element aus, das Sie unter AUTO ID/IP EIN. für ELEMENT EINST. ausgewählt haben, und führen Sie dann AUTO ID/IP ZUR. aus.
	START ID/IP ZUR.		Bei Auswahl von JA wird das unter ELEMENT ZURÜCKS. ausgewählte Element auf dessen Standardeinstellung zurückgesetzt.Nachdem das Element auf die Standardeinstellung zurückgesetzt wurde, wird FERTIG! angezeigt.HINWEIS: Nach Auswahl von START ID/IP ZUR. werden die individuellen Einstellungen für MONITOR-ID und IP-ADRESSE zurückgesetzt, auch wenn die Monitore über LAN verbunden sind.
	ERKANNTE MONITORE		Zeigt die Anzahl der erkannten Monitore an.
	BEFEHL ÜBERTR.		Bei Auswahl von EIN wird ein Befehl an alle Monitore übermittelt, die über LAN-Kabel verbunden sind.
RÜCKSETZUNG Setzt alle Einstellungen innerhalb des Menüs MEHRFACHANZEIGE auf die Werkseinstellungen zurück.
MONITORSCHUTZ
ENERGIESPAREN	Legen Sie FREIGEBEN oder GESPERRT fest. Legen Sie bei Auswahl von FREIGEBEN fest, nach welcher Zeitdauer der Monitor in den Energiesparmodus wechselt, wenn kein Signal anliegt. Weitere Informationen finden Sie unter „BETRIEBSANZEIGE“ (siehe Seite 43).HINWEIS: Die Grafikkarte übermittelt möglicherweise auch dann noch digitale Daten, wenn kein Bild mehr vorliegt.In diesem Fall wechselt der Monitor nicht in den Energiesparmodus. Wenn für HUMAN SENSING die Option AUTO-AUS oder ANWENDER ausgewählt ist, ist ENERGIESPAREN deaktiviert*5.
AUTO STROM SPAR: ZEIT EINSTELLUNG	Hiermit wird die Zeit nach Signalverlust festgelegt, nach der der Monitor automatisch in den Energiesparmodus wechselt.
STROMSPARNACHRICHT	Bei Auswahl von EIN wird eine Meldung angezeigt, wenn der Monitor in den Energiesparmodus versetzt wird.
VENTILATORSTEUERUNG	Die Ventilatoren senken die Innentemperatur des Monitors und schützen ihn so vor Überhitzung.Wenn AUTOM. ausgewählt ist, können Sie die Einschalttemperatur für die Ventilatoren und deren Geschwindigkeit anpassen.
ÜBERHITZUNGSSTATUS	Zeigt den tatsächlichen Zustand der Ventilatoren, der Hintergrundbeleuchtung und der Temperaturfühler.
BILDSCHIRMSCHONER Der	BILDSCHIRMSCHONER schützt den Monitor davor, dass sich ein Bild einbrennt.HINWEIS: Bei aktiviertem Bildschirmschoner wechselt das Bild zum VOLLBILD. Nach Beendigung des Bildschirmschoners wird das Bild wieder gemäß der aktuellen Einstellung für SEITENVERHÄLTNIS wiedergegeben.Der BILDSCHIRMSCHONER kann nicht für Eingangssignale mit einer Auflösung von 3840 x 2160 (60 Hz) oder 4096 x 2160 (60 Hz) ausgewählt werden.Wenn BILDSCHIRMSCHONER auf aktiv festgelegt ist, sind MEHRFACHBILDMODUS, STILL, BILDSPIEGELUNG mit Ausnahme von KEINE, TEXT-TICKER, PUNKT ZOOM und TILE MATRIX nicht verfügbar.
GAMMA^*1	Bei der Auswahl von EIN wird der Gammawert des Monitors geändert und fest eingestellt.
BACKLIGHT^*1	Bei Aktivierung dieser Funktion wird die Helligkeit des Backlights verringert.HINWEIS: Wählen Sie diese Funktion nicht aus, wenn RAUM LICHT SENSOR auf MODUS1 oder MODUS2 eingestellt ist.
BEWEGUNG^*2	Das angezeigte Bild wird leicht vergrößert und kann in benutzerdefinierten Intervallen in vier Richtungen (AUF, AB, RECHTS, LINKS) bewegt werden. Intervalzeit und Zoom-Verhältnis können festgelegt werden.
SEITENRANDFARBE Hiermit	passen Sie die Farbe der Seitenränder an, wenn ein 4:3-Bild angezeigt wird.Durch Drücken der Taste + auf der Fernbedienung werden die Seitenränder heller.Durch Drücken der Taste – werden die Seitenränder dunkler.Die Hintergrundfarbe des Media-Player-Fensters wird ebenfalls geändert.
EINSCHALTVERZÖGERUNG	Passt die zeitliche Verzögerung zwischen dem Standby-Modus und dem Übergang in den Modus „Eingeschaltet“ an.
VERZ ZEIT Die EINSCHAL	TVERZÖGERUNG kann zwischen 0 und 50 Sekunden eingestellt werden.
LINK ZU ID	Bei Auswahl von EIN ist die Verzögerungszeit mit der Monitor-ID verknüpft. Wenn viele IDs vorliegen, wird mehr Zeit benötigt.
ALERT MAIL Bei Auswahl von	EIN werden Warnungs-E-Mails aktiviert (siehe Seite 54).
INTELLI. WIRELESS DATA	Wählen Sie EIN, um die Funktion INTELLIGENT WIRELESS DATA zu aktivieren (siehe Seite 61). Für diese Funktion ist ein Kennwort erforderlich.
RÜCKSETZUNG Setzt alle	Einstellungen innerhalb des Menüs MONITORSCHUTZ außer EINSCHALTVERZÖGERUNG und INTELLI.WIRELESS DATA auf die Werkseinstellungen zurück.

STEUERUNG

NETZWERKINFORMATIONEN		Zeigt die aktuellen Netzwerkeinstellungen an.
LAN HINWEIS: Bei einer Änderung der LAN-Einstellungen müssen Sie einige Sekunden warten, bis die geänderten LAN-Einstellungen übernommen werden.
	IP EINST	Wenn diese Option aktiviert wird, wird dem Monitor von Ihrem DHCP-Server automatisch eine IP-Adresse zugewiesen. Durch Deaktivieren dieser Option können Sie eine feste IP-Adresse oder Subnetzmaske eingeben, die Sie von Ihrem Netzwerkadministrator erhalten haben.HINWEIS: Wenden Sie sich bezüglich der IP-Adresse bitte an Ihren Netzwerkadministrator, wenn für IP EINST die Option AUTOM. ausgewählt ist.
	IP-ADRESSE	Legen Sie die IP-Adresse des mit dem Netzwerk verbundenen Monitors fest, wenn für IP EINST die Option MANUELL ausgewählt ist.
	SUBNET-MASKE Legen Sie die Subnetzmaske des mit dem Netzwerk verbundenen Monitors fest, wenn für IP EINST die Option MANUELL ausgewählt ist.
	STANDARD-GATEWAY	Legen Sie das Standard-Gateway des mit dem Netzwerk verbundenen Monitors fest, wenn für IP EINST die Option MANUELL ausgewählt ist.HINWEIS: Geben Sie zum Löschen der Einstellung [0.0.0.0] ein.
	DNS	Hiermit legen Sie die IP-Adressen für DNS-Server fest.AUTOM.: Der mit dem Monitor verbundene DNS-Server weist seine IP-Adresse automatisch zu.MANUELL: Geben Sie die IP-Adresse des mit dem Monitor verbundenen DNS-Servers manuell ein.
	DNS PRIMÄR	Geben Sie die Einstellungen für den primären DNS-Server des mit dem Monitor verbundenen Netzwerks ein.HINWEIS: Geben Sie zum Löschen der Einstellung [0.0.0.0] ein.
	DNS SEKUNDÄR	Geben Sie die Einstellungen für den sekundären DNS-Server des mit dem Monitor verbundenen Netzwerks ein.HINWEIS: Geben Sie zum Löschen der Einstellung [0.0.0.0] ein.

*1: Bei Aktivierung von SPECTRAVIEW ENGINE ist diese Funktion deaktiviert.

*2: Bei Auswahl von OPTION als Signaleingang hängt diese Funktion von der verwendeten Zusatzplatine ab.

*3: Die Funktion ist nur verfügbar, wenn die optionale Steuerungseinheit angeschlossen ist.

PASSWORTÄNDERN Mit dieser Funktion kann das Sicherheits-Kennwort geändert werden.Das werksseitig eingestellte Kennwort lautet 0000.
SICHERHEIT
	KENNWORT	Geben Sie das Sicherheitskennwort ein.
	SICHERER MODUS
	AUS	Nach dem Einschalten des Monitors muss das Sicherheitskennwort nicht eingegeben werden.
	START-UP-SPERRE	Nach dem Einschalten des Monitors muss das Sicherheitskennwort eingegeben werden.
	EINGABESPERRE	Nach dem Drücken einer Taste auf der Fernbedienung oder einer Bedientaste auf dem Monitor muss das Sicherheitskennwort eingegeben werden.
	BEIDE SPERREN	Nach dem Einschalten des Monitors oder dem Drücken einer Taste auf der Fernbedienung bzw. einer Bedientaste auf dem Monitor muss das Sicherheitskennwort eingegeben werden.
IR SPERR EINSTELLUNGEN		Verhindert, dass der Monitor über die Fernbedienung gesteuert wird.Durch die Auswahl von AKTIVIER werden alle Einstellungen aktiviert.HINWEIS: Die IR SPERR EINSTELLUNGEN beziehen sich lediglich auf die Tasten der Fernbedienung. Diese Funktion sperrt nicht die Bedienung über die Tasten am Monitor. Wenn Sie zum Normalbetrieb zurückkehren möchten, drücken Sie die Taste DISPLAY auf der Fernbedienung und halten diese länger als fünf Sekunden gedrückt.
	MODUS AUSWAHL Wählt	den Modus ENTSPERREN, ALL LOCK oder CUSTOM LOCK aus.
	ENTSPERREN Alle Tasten auf der Fernbedienung sind für die reguläre Bedienung verfügbar.
	ALL LOCK Sperrt alle Tasten auf der Fernbedienung.
	CUSTOM LOCK Hiermit	kann ausgewählt werden, welche der POWER-, VOLUME- und INPUT-Tasten gesperrt werden sollen.Alle Tasten auf der Fernbedienung mit Ausnahme der unter CUSTOM LOCK eingestellten werden gesperrt.STROM: Bei der Auswahl von SPERREN wird die Taste POWER gesperrt.LAUTSTÄRKE: Bei der Auswahl von ENTSPERREN kann die minimale und maximale Lautstärke zwischen 0 und 100 festgelegt werden.Die Lautstärketasten VOLUME (+) und VOLUME (-) funktionieren nur in dem von Ihnen festgelegten Bereich zwischen minimaler und maximaler Lautstärke.Bei der Auswahl von SPERREN werden die Tasten VOLUME (+) und VOLUME (-) gesperrt.EINGABE: Wenn ENTSPERREN ausgewählt ist, können Sie bis zu drei Tasten aus DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, MEDIA PLAYER, OPTION zum Entsperrren auswählen.Die nicht ausgewählten Tasten werden gesperrt. Bei der Auswahl von SPERREN werden alle INPUT-Tasten gesperrt.KANAL: Um die Kanaltasten auf der Fernbedienung zu sperren, wählen Sie SPERREN und dann AKTIVIER aus, um die Tasten CH/ZOOM (+) sowie (-) zu sperren.
TASTENSPERREINSTELL.		Verhindert, dass der Monitor über die Tasten am Monitor gesteuert wird.Durch die Auswahl von AKTIVIER werden alle Einstellungen aktiviert.HINWEIS: TASTENSPERREINSTELL. wirkt sich nur auf die Tasten am Monitor aus. Diese Funktion sperrt nicht die Bedienung über die Tasten auf der Fernbedienung. Um die Bedientasten-Sperrfunktion zu aktivieren, drücken Sie gleichzeitig die Tasten AUF (▼und AB ( ) ▲and halten diese länger als drei Sekunden gedrückt. Um wieder in den Bedienmodus umzuschalten, drücken Sie gleichzeitig die Tasten AUF (▼und AB ( ) ▲and halten diese länger als drei Sekunden gedrückt.
	MODUS AUSWAHL Wählt	den Modus ENTSPERREN, ALL LOCK oder CUSTOM LOCK aus.
	ENTSPERREN Alle Tasten sind für die reguläre Bedienung verfügbar.
	ALL LOCK Sperrt alle Tasten auf der Fernbedienung.
	CUSTOM LOCK Hiermit	kann ausgewählt werden, welche der POWER-, VOLUME- und INPUT-Tasten gesperrt werden sollen.Alle Tasten auf der Fernbedienung mit Ausnahme der unter CUSTOM LOCK eingestellten werden gesperrt.STROM: Bei der Auswahl van SPERREN wird die Taste POWER gesperrt.LAUTSTÄRKE: Bei der Auswahl van DEAKT. kann die minimale und maximale Lautstärke zwischen 0 und 100 festgelegt werden.Die Taste PLUS (+) und MINUS (-) funktionieren nur in dem von Ihnen festgelegten Bereich zwischen minimaler und maximaler Lautstärke.Bei Auswahl von AKT. werden die Tasten PLUS (+) und MINUS (-) gesperrt.EINGABE: Bei Auswahl van DEAKT. ist die Taste INPUT/SET entsperrt.KANAL: Um die Kanaltasten auf der Fernbedienung zu sperren, wählen Sie AKT. und dann AKTIVIER aus, um die Tasten AUF ( ) und AB ( ) zürsperren. ▲
DDC/CINur DisplayPort2-Eingang		FREIGEBEN/GESPERRT: Schaltet die 2-Wege-Kommunikation und die Steuerung des Monitors EIN oder AUS.
PING		Hiermit wird das erfolgreiche Herstellen einer Verbindung mit dem Netzwerk bestätigt, indem mit einer vorkonfigurierten IP-Adresse kommuniziert wird.
	IP-ADRESSE	Legen Sie eine IP-ADRESSE zum Übermitteln des Befehls PING fest.
	AUSFÜHREN	Prüft, ob unter der IP-ADRESSE eine Antwort an den Monitor übermittelt werden kann, indem der Befehl PING gesendet wird.
IP-ADRESSE RÜCKS. Hiermit		wird die IP ADRESS EINSTELLUNG auf die Werkeinstellungen zurückgesetzt.
AUTO-ABBLENDUNG*1		Passt die Hintergrundbeleuchtung des LCD automatisch abhängig vom Umgebungslicht an.
	AUTOM. HELLIGKEITNur DisplayPort1-, DisplayPort2-, MP-,OPTION**-Eingänge	Passt den Helligkeitsgrad dem Eingangssignal an.HINWEIS: Wählen Sie diese Funktion nicht aus, wenn RAUM LICHT SENSOR auf MODUS1 oder MODUS2 eingestellt ist.
	RAUM LICHT SENSOR	Es kann festgelegt werden, dass die Hintergrundbeleuchtung des LCD-Bildschirms je nach der Umgebungshelligkeit des Raumes verstärkt oder abgeschwächt wird. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt.Ist der Raum dunkel, wird der Monitor entsprechend abgedunkelt. Diese Funktion soll unter den verschiedensten Beleuchtungsbedingungen zu entspannterem Sehen beitragen.HINWEIS: Wenn RAUM LICHT SENSOR eingestellt ist, sind die Funktionen BACKLIGHT und AUTOM. HELLIGKEIT sowie BACKLIGHT unter BILDSCHIRMSCHONER deaktiviert.Wenn Sie MODUS1 oder MODUS2 verwenden, bedecken Sie den Raumhelligkeitssensor nicht.AMBIENT-ParametereinstellungWählen Sie RAUM LICHT SENSOR im OSD und dann MODUS1 oder MODUS2 aus, und nehmen Sie für jeden Modus Einstellungen für MAX LIMIT, IN HELL und IN DUNKEL vor.MAX LIMIT: Hiermit legen Sie den Höchstpegel der Hintergrundbeleuchtung fest.IN HELL: Bei hoher Umgebungshelligkeit wird die Hintergrundbeleuchtung des Monitors auf diesen Pegel heraufgesetzt.IN DUNKEL: Bei geringer Umgebungshelligkeit wird die Hintergrundbeleuchtung des Monitors auf diesen Pegel herabgesetzt.Bei aktivierter Funktion RAUM LICHT SENSOR wird der Pegel der Hintergrundbeleuchtung für den Monitor automatisch entsprechend den Beleuchtungsbedingungen des Raumes geändert (siehe nachfolgende Abbildung).MAX LIMIT: Der BACKLIGHT-Pegel wird auf diese Einstellung begrenzt.IN DUNKEL: BACKLIGHT-Pegel für den Monitor, der bei geringer Umgebungshelligkeit zu verwenden ist.IN HELL: BACKLIGHT-Pegel für den Monitor, der bei hoher Umgebungshelligkeit zu verwenden ist.
	HINTERGRUNDBEL.-ABBLD.*1	Hiermit werden die einzelnen Gruppen der LCD-Hintergrundbeleuchtung automatisch je nach Eingangssignal angepasst.
	MENSCH ERFASSUNG*2	Für MENSCH ERFASSUNG gibt es drei Einstellungsmöglichkeiten.HINWEIS: Wenn für MENSCH ERFASSUNG die Option AUTO-AUS oder ANWENDER ausgewählt ist, ist ENERGIESPAREN deaktiviert.MENSCH ERFASSUNG wird beendet, wenn EINGANGSSIGNALERKENNUNG festgelegt wird, während HUMAN SENSING aktiv ist.
	GESPERRT Keine Anwesenheitserkennung.
	AUTO-AUS Zu der festgelegten Zeit werden BACKLIGHT und LAUTSTÄRKE auf AUS gesetzt, wenn keine Person erkannt wird.Der Monitor schaltet automatisch zurück in den normalen Modus, wenn sich eine Person dem Monitor nähert.
	ANWENDER BACKLIGHT und LAUTSTÄRKE wechseln automatisch zu dem festgelegten Wert, wenn keine Person erkannt wird.Nähert sich eine Person dem Monitor, schaltet der Monitor automatisch zurück in den Normalbetrieb um und zeigt das Eingangssignal an, das in EINGANG AUSW ausgewählt wurde.
BETRIEBSANZEIGE
	BETRIEBSANZEIGE	Schaltet die LED ein oder aus. Bei Auswahl von AUS leuchtet die LED nicht, wenn der LCD-Monitor betriebsbereit ist.
	ZEITPLANANZEIGE	Schaltet die LED gemäß einem unter ZEITPLAN-EINSTELLUNGEN festgelegten Zeitplan ein oder aus. Bei Auswahl von AUS leuchtet die LED nicht, selbst wenn ein Zeitplan aktiv ist.
NETWORK FUNCTIONS(NETZWERKFUNKTIONEN)		Die Netzwerkomponenten für die nachfolgenden Monitorfunktionen können separat aktiviert oder deaktiviert werden: DISPLAY (ANZEIGE): Hiermit aktivieren oder deaktivieren Sie die Netzwerkfunktion für die Fernsteuerung des Monitors. Bei deaktivierter Option arbeiten die folgenden Funktionen nicht: Externe Steuerung, E-MAIL, Verkettungsfunktionen, HTTP-Server, SNMP, CRESTRON, AMX und PJLink.HINWEIS: Wenn Sie DISPLAY (ANZEIGE) deaktivieren, kann der Monitor nicht mehr über verkettete Monitore gesteuert werden. Bitte beachten Sie die Auswirkungen in Installationen mit mehreren Monitoren, bevor Sie diese Option deaktivieren.COMPUTER MODULE (MODUL BERECHNEN): Hiermit aktivieren oder deaktivieren Sie nur die Netzwerkfunktion für die Schnittstellenplatine für das Rechnermodul.MEDIA-PLAYER: Hiermit aktivieren oder deaktivieren Sie nur die Netzwerkfunktion für den Medien-Player.Bei deaktivierter Option arbeiten die folgenden Funktionen nicht: EINST. FÜR GEMEINSAMEN ORDNER und GEM.EINST. SD-KARTE.Markieren Sie die Option YES (JA) unter APPLY (ANWENDEN), und drücken Sie SET, um Ihre Auswahl zu speichern.Wenn Sie bei markierter Option YES (JA) nicht SET drücken, wird Ihre Auswahl nicht gespeichert.HINWEIS: Wenn eine Firmware-Aktualisierung über das Netzwerk installiert werden soll, müssen DISPLAY (ANZEIGE) und MEDIA-PLAYER aktiviert sein.

*1: Bei Auswahl von EIN für SPECTRAVIEW ENGINE ist diese Funktion deaktiviert.
*2: Die Funktion ist nur verfügbar, wenn die optionale Sensoreinheit angeschlossen ist.
*3: Bei Auswahl von OPTION als Signaleingang hängt diese Funktion von der verwendeten Zusatzplatine ab.

USB
	BERÜHR.-EINSCH.(nicht verfügbar)
	EXTERNE STEUERUNG	Bei Auswahl von EIN kann der Monitor durch ein Gerät gesteuert werden, das an USB2 angeschlossen ist.
	PC-QUELLE Wählen Sie ein	ein an USB1 angeschlossenes Gerät aus, dass den Monitor steuert. Wenn es sich um ein spezifisches Steuergerät handelt, wählen Sie EXTERNER PC oder OPTION aus.OPTION ist nur verfügbar, wenn ein optionaler Slot-2-PC an den Monitor angeschlossen ist.
	USB-STROMVERS. Hiermit	wählen Sie aus, wie der Anschluss USB CM1 (2 A) mit Strom versorgt wird.Legen Sie EIN fest, um den Anschluss USB CM1 (2 A) mit Strom zu versorgen.HINWEIS: Der Stromverbrauch hängt davon ab, welche USB-Geräte an den Monitor angeschlossen sind.
CEC		Mit dieser Funktion können Sie ein HDMI CEC-konformes Gerät steuern, das über den HDMI-Anschluss angeschlossen ist. CEC ist die Abkürzung für „Consumer Electronics Control".
		CEC Bei Auswahl von EIN	legen Sie die nachfolgenden Optionen fest.HINWEIS: Bei Auswahl von EIN werden die nachfolgenden Funktionen aktiviert. Abhängig vom angeschlossenen Gerät kann es vorkommen, dass das Gerät nicht ordnungsgemäß funktioniert.Wenn das angeschlossene HDMI CEC-Gerät einen Wiedergabebefehl empfängt, wird der Monitor gleichzeitig eingeschaltet, und als Eingangssignal wird HDMI festgelegt. Falls der Monitor bereits eingeschaltet war, als das angeschlossene HDMI CEC-Gerät den Wiedergabebefehl erhielt, wird das Eingangssignal auf HDMI gesetzt.Die angeschlossenen HDMI CEC-Geräte werden durch die mit dem Monitor gelieferte Fernbedienung gesteuert.
		AUTOM. ABSCHALTEN	Wenn der Monitor mit der Fernbedienung oder der Netztaste am Monitor in den Standby-Modus versetzt wird, wird das angeschlossene HDMI-CEC-Gerät gleichzeitig in den Standby-Modus versetzt.HINWEIS: Wenn das angeschlossene HDMI CEC-Gerät aufzeichnet, wird das Gerät nicht in den Standby-Modus versetzt.
		AUDIOEMPFÄNGER	Aktiviert einen HDMI-CEC-Audioverstärker. Bei Auswahl von JA wird der Ton des angeschlossenen HDMI-CEC-Geräts über den angeschlossenen HDMI-CEC-Audioverstärker ausgegeben. Bei Auswahl von JA werden interne und an den Monitor angeschlossene externe Lautsprecher stummgeschaltet.HINWEIS: Wenn ein HDMI CEC-Audioverstärker angeschlossen ist, legen Sie diese Option auf EIN fest.Setzen Sie diese Option auf NEIN fest, wenn kein HDMI-CEC-Audiogerät an den Monitor angeschlossen ist.
		GERÄT SUCHEN Hiermit	suchen Sie nach einem an den Monitor angeschlossenen HDMI-CEC-Gerät. Bei erfolgreicher Suche wird der Typ und registrierte Name des angeschlossenen HDMI-CEC-Geräts angezeigt. Nach abgeschlossener oder fehlgeschlagener Suche wird GERÄT SUCHEN automatisch auf NEIN gesetzt. Um GERÄT SUCHEN zu wiederholen, setzen Sie die Einstellung wieder auf JA. Wenn HDMI-CEC-Geräte erkannt werden, können Sie den Eingang auf das entsprechende Gerät setzen, indem Sie das Gerät auswählen.
RÜCKSETZUNG		Setzt die Einstellungen im Menü STEUERUNG auf die Werkseinstellungen zurück; ausgenommen hiervon sind LAN,PASSWORT ÄNDERN, SICHERHEIT und PING.
OPTION
OPTION POWER Hiermit wird		festgelegt, dass der Monitor die Stromversorgung für den Steckplatz der Zusatzplatine auch im Energiesparmodus und im Standby-Modus aufrechterhält.AUTOM.: Die Stromversorgung wird abhängig davon bereitgestellt, ob eine Zusatzplatine angeschlossen ist.EIN: Die Stromversorgung der eingesteckten Zusatzplatine wird auch im Energiesparmodus und im Standby-Modus aufrechterhalten.AUS: Die Stromversorgung der eingesteckten Zusatzplatine wird im Energiesparmodus und im Standby-Modus unterbrochen.HINWEIS: Um einzustellen, dass der Monitor bei fehlendem Eingangssignal von der eingebauten Slot-2-Zusatzplatine in den Energiesparmodus wechselt, legen Sie OPTION POWER auf AUTO oder ON fest.
AUDIO*1		Hiermit wählen Sie das Audioeingangssignal gemäß den Spezifikationen des optionalen Slot-2-Geräts aus.Zur Aktivierung von DIGITAL wählen Sie OPTION für das Eingangssignal und OPTION für AUDIO EINGANG aus.HINWEIS: DIGITAL wird nur aktiviert, wenn OPTION für das Eingangssignal und OPTION für AUDIO EINGANG ausgewählt ist.
INTERNER PC*1		Diese Funktion ist für Slot-2-PCs verfügbar.
	OFF WARNING(Nicht einstellbar)
	AUTO-AUS	Der Monitor wird automatisch ausgeschaltet, wenn der interne PC ausgeschaltet wird oder der Monitor sich im Energiesparmodus befindet.HINWEIS: Bei Auswahl von AUS wird der Monitor nicht automatisch eingeschaltet, wenn der interne PC eingeschaltet wird.
	START UP PC Wenn EIN	ausgewählt ist, wird der interne PC gestartet.
	FORCE QUIT Wenn EIN	ausgewählt ist, wird das Herunterfahren des internen PCs erzwungen.Verwenden Sie diese Funktion nur, wenn das Betriebssystem nicht manuell heruntergefahren werden kann.

*1: Diese Funktion hängt davon ab, welche Zusatzplatine verwendet wird. Wenn Sie die Einstellung ändern, schalten Sie den Monitor aus und anschließend wieder ein.

KANALEINSTELLG SLOT2 Wählt den Signaltyp gemäß den Spezifikationen der Slot-2-Zusatzplatine aus.
AUTOM. Der Signaltyp wird automatisch festgelegt.
KANAL1 Das Signal, das in KANALAUSWAHL SLOT2 ausgewählt wurde, wird auf dem gesamten Bildschirm angezeigt.
KANAL2 Das DisplayPort-Signal wird auf der linken Hälfte und das TMDS-Signal auf der rechten Hälfte des Bildschirms angezeigt. Wenn der interne PC keinen der beiden Signaltypen unterstützt, wird das vorhandene Signal automatisch auf dem gesamten Bildschirm angezeigt.
KANALAUSWAHL SLOT2 Diese Funktion ist nur verfügbar, wenn KANALEINSTELLG SLOT2 auf KANAL1 eingestellt ist.
DisplayPort Das DisplayPort-Signal vom Slot-2-PC wird auf dem gesamten Bildschirm angezeigt.
TMDS Das TMDS-Signal des Slot-2-PCs wird auf dem gesamten Bildschirm angezeigt.
RÜCKSETZUNG Hiermit wird die Option AUDIO im Menü OPTION auf die Werkseinstellung zurückgesetzt.
SYSTEM
MONITORINFORMATION Zeigt den Modellnamen, die Seriennummer und die Firmware-Version des Monitors an.CO2-REDUZIERUNG::Zeigt die geschätzte CO2-Reduzierung in kg an. Der CO2-Ausstoß in der CO2-Reduzierungsberechnung basiert auf OECD (Edition 2008).CO2-VERBRAUCH:Zeigt den geschätzten CO2-Verbrauch in kg an. Dies ist eine rechnerische Annäherung, keine tatsächliche Verbrauchsmessung. Dieser Schätzwert basiert auf dem Betrieb ohne Zusatzoptionen.
FIRMWARE Gibt die Version der im Monitor installierten Firmware an.
MAC-ADRESSE Zeigt die MAC-ADRESSE an.
WERKSEINSTELLUNG Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.HINWEIS: Sie können alle Einstellungen in allen verkettet angeschlossenen Monitoren zurücksetzen. Achten Sie darauf, die Einstellungen nicht versehentlich zurückzusetzen.
MODUL BERECHNEN
MODUL BERECHNEN	Wenn eine Schnittstellenplatine für das Raspberry Pi-Rechnermodul und ein Raspberry Pi-Rechnermodul eingebaut sind, stehen zusätzliche OSD-Menüelemente zur Verfügung, um die entsprechenden Einstellungen vorzunehmen. Bitte ändern Sie die Einstellungen unter MODUL BERECHNEN nicht selbst.
STROM
STROMVERSORGUNG Hiermit wird die Stromversorgung des Rechnermoduls gesteuert.
AUTOM. EINSCHALTEN	Bei Auswahl von „FREIGEBEN“ wird die Stromversorgung für das Rechnermodul automatisch aktiviert, wenn der Monitor eingeschaltet wird.
SERVICE-MENÜ
EINSTELLUNGSSPERRE	Hiermit werden alle Einstellungen unter MODUL BERECHNEN gesperrt.
USB BOOTMODUS	Bei Auswahl von „FREIGEBEN“ erscheint das Rechnermodul für einen PC, der an den USB2-Anschluss des Monitors angeschlossen ist, als USB-Gerät und kann mit einem Betriebssystem programmiert werden. Bei Auswahl von „GESPERT“ fährt das Rechnermodul normal hoch.
IR-SIGNAL	Hiermit wird das Weiterleiten von IR-Fernsteuerungssignalen aktiviert oder deaktiviert.
MONITORSTEUERUNG	Hiermit wird die interne serielle Verbindung zwischen dem Monitor und dem Rechnermodul aktiviert oder deaktiviert.
ABSCHALTSIGNAL	Hiermit wird die Verwendung von GPIO 23 zum Signalisieren, dass die Stromversorgung des Rechnermoduls abgeschaltet wird, aktiviert oder deaktiviert.
VERZÖG. STROMV. AUS	Hiermit wird die Verzögerung nach Übermitteln des Abschaltsignals bis zum Abschalten der Stromversorgung für das Rechnermodul festgelegt. Legen Sie diesen Wert so fest, dass ausreichend Zeit zum sicheren Herunterfahren der Software vorhanden ist.
WDT	Hiermit wird der im Monitor integrierte Watchdog-Timer für das Rechnermodul aktiviert oder deaktiviert.
START UP TIME (STARTZEIT)	Hiermit wird die Verzögerung festgelegt, nach der der Monitor WDT-Rücksetzbefehle empfangen sollte.
PERIOD TIME (ZEITDAUER)	Hiermit wird die längste Zeitdauer festgelegt, innerhalb derer der Monitor WDT-Rücksetzbefehle vom Rechnermodul empfangen muss.
PASSWORT ÄNDERN

Die Standardwerte können auf Anfrage zur Verfügung gestellt werden.

HINWEIS 1: ERSTELLUNG EINES ZEITPLANS

Mithilfe der Zeitplanfunktion kann der Bildschirm so eingestellt werden, dass er zu verschiedenen Zeiten eingeschaltet oder in den Standby-Modus versetzt wird. Es können bis zu sieben unterschiedliche Zeitpläne programmiert werden.

So programmieren Sie den Zeitplan:

1. Gehen Sie in das Menu ZEITPLAN. Markieren Sie mit den Tasten AUF und AB die Option ZEITPLAN-EINSTELLUNGEN. Drücken Sie die Taste SET/POINT ZOOM oder +, um in das Menü „Einstellungen“ zu gelangen. Markieren Sie die gewünschte Zeitplannummer und drücken Sie SET/POINT ZOOM. Daraufhin wird das Feld neben der Zahl gelb angezeigt. Der Zeitplan kann nun programmiert werden.

2. Markieren Sie mit der Taste AB die Option POWER. Legen Sie mit den Tasten + und – die Option EIN fest. Um einen Zeitplan zum Abschalten einzustellen, legen Sie AUS fest.

3. Markieren Sie mit der Taste AB die Option ZEIT. Stellen Sie mit den Tasten + und – die Uhrzeit ein.

4. Markieren Sie mit den Tasten AUF und AB die Option EINGABE. Wählen Sie mit den Tasten + und – die Eingangsquelle aus. Markieren Sie mit mit den Tasten AUF und AB die Option BILDMOD. Wählen Sie mit den Tasten + und – den Bildmodus aus.

5. Wählen Sie mit der Taste AB die Option DATUM, JEDEN TAG, JEDE WOCHE, WOCHENTAG, WOCHENENDE oder FEIERTAG aus. Drücken Sie die Taste SET/POINT ZOOM auf einem Menü, das sich für den Zeitplan eignet. Wenn der Zeitplan an einem bestimmten Tag ausgeführt werden soll, wählen Sie DATUM aus, und drücken Sie die Taste SET/POINT ZOOM. Wenn der Zeitplan täglich ausgeführt werden soll, wählen Sie JEDEN TAG aus, und drücken Sie die Taste SET/POINT ZOOM. Daraufhin wird der Kreis neben JEDEN TAG gelb angezeigt. Wenn Sie einen wöchentlichen Zeitplan einstellen möchten, wählen Sie mit den Tasten AUF und AB die Wochentage aus, und speichern die Einstellung mit der Taste SET/POINT ZOOM. Markieren Sie dann die Option JEDE WOCHE, und drücken Sie die Taste SET/POINT ZOOM. Legen Sie WOCHENTAG, WOCHENENDE oder FEIERTAG auf ähnliche Weise fest. Die Einstellungen für WOCHENTAG, WOCHENENDE und FEIERTAG sind unter der Einstellung ZEITPLAN-EINSTELLUNGEN verfügbar (siehe Seite 36).

6. Nachdem ein Zeitplan programmiert wurde, können die übrigen Zeitpläne eingestellt werden. Drücken Sie auf MENU, um das OSD-Menü zu verlassen, oder auf EXIT, um zum vorhergehenden Menü zurückzukehren.

HINWEIS: Wenn sich Zeitpläne überschneiden, hat der Zeitplan mit der höchsten Nummer Vorrang vor dem Zeitplan mit der niedrigeren Nummer. Zeitplan Nr.7 hat zum Beispiel Vorrang vor Zeitplan Nr.1.

Wenn der gewählte Eingang oder Bildmodus zurzeit nicht verfügbar ist, wird die deaktivierte Eingabe bzw. der Bildmodus rot dargestellt.

HINWEIS 2: Bildschatten

Bei Geräten mit LCD-Technologie tritt ein Phänomen auf, das als Bildschatten bekannt ist. Bildschatten sind verbleibende oder sogenannte „Geister“-Bilder, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über eine längere Zeit sollte vermieden werden. Sie können den Bildschatten beseitigen, indem Sie den Monitor so lange ausgeschaltet oder im Standby-Modus belassen, wie das vorherige Bild angezeigt wurde. Wurde auf dem Monitor beispielsweise eine Stunde lang ein Standbild angezeigt, und bleibt ein „Geisterbild“ sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet oder im Standby-Modus verbleiben, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus oder in den Standby-Modus, wenn Sie ihn nicht verwenden.

Um das Risiko von Bildschatten weiter zu reduzieren, sollten Sie die Funktionen „BILDSCHIRMSCHONER“, „DATUM & ZEIT“ und „ZEITPLAN-EINSTELLUNGEN“ einstellen.

Verbesserung der Bildschirmlebensdauer

Bildschatten auf dem LCD-Bildschirm

Wenn der LCD-Bildschirm viele Stunden ohne Unterbrechung arbeitet, bleibt ein Rest elektrischer Ladung in der Nähe der Elektrode im Innern des LCDs und es ist ein Rest- oder „Geisterbild“ des vorhergehenden Bildschirminhalts erkennbar. (Bildschatten) Ein solcher Bildschatten ist nicht permanent, doch wenn ein stehendes Bild über einen längeren Zeitraum angezeigt wird, häufen sich ionische Unreinheiten innerhalb des LCDs entlang des angezeigten Bilds und es kann dauerhaft sichtbar bleiben. (Eingebranntes Bild)

Empfehlungen

Um das Einbrennen des Bildes zu vermeiden und die Nutzungsdauer des Monitors zu verlängern, beachten Sie bitte folgende Punkte.

• Ein stehendes Bild sollte nicht über einen ausgedehnten Zeitraum angezeigt werden. Wechseln Sie stehende Bilder in kurzen Abständen.
• Wenn Sie den Monitor nicht benutzen, schalten Sie ihn bitte über die Fernbedienung aus, oder nutzen Sie die Energiesparfunktion des PCs bzw. die integrierte Zeitplanfunktion.
• Geringere Umgebungstemperaturen verlängern die Lebensdauer des Monitors. Wenn eine Schutzfläche (Glas, Acryl) über der Bildschirmoberfläche des Monitors installiert wurde, wenn sich die Bildschirmoberfläche des Monitors in einem geschlossenen Bereich befindet oder Monitore gestapelt werden, verwenden Sie die Temperaturfühler im Inneren des Monitors. Um die Innentemperatur zu senken, verwenden Sie die Ventilatoren, den Bildschirmschoner, die Energiesparfunktion des PCs und eine niedrige Helligkeitsstufe.
• Verwenden Sie den „Bildschirmschonermodus“ des Monitors.

FERNBEDIENUNGS-ID-FUNKTION

FERNBEDIENUNGS-ID

Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS-ID-Modus bis zu 100 einzelne MultiSync-Monitore steuern. Der FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren. Wenn beispielsweise viele Monitore in einem Bereich verwendet werden, würde eine Fernbedienung im normalen Modus gleichzeitig Signale an alle Monitore senden (siehe Abbildung 1). Das Verwenden der Fernbedienung im FERNBEDIENUNGS-ID-Modus steuert nur einen bestimmten Monitor innerhalb der Gruppe (siehe Abbildung 2).

EINSTELLEN DER FERNBEDIENUNGS-ID

Halten Sie die Taste REMOTE ID SET auf der Fernbedienung gedrückt und geben Sie mit der ZEHNERTASTATUR die ID (1-100) des Monitors ein, den Sie fernsteuern möchten. Sie können dann mit der Fernbedienung den Monitor bedienen, der diese Monitor-ID-Nummer hat. Wird 0 ausgewählt oder befindet sich die Fernbedienung im Normal-Modus, werden alle Monitore bedient.

EINSTELLEN/ZURÜCKSETZEN DES FERNBEDIENUNGS-MODUS

ID-Modus – Halten Sie die Taste REMOTE ID SET zwei Sekunden lang gedrückt, um den ID-Modus zu aktivieren.

Normal-Modus – Um zum Normal-Modus zurückzukehren, halten Sie die Taste REMOTE ID CLEAR zwei Sekunden lang gedrückt.

Damit diese Funktion korrekt arbeitet, muss dem Monitor eine eindeutige Monitor-ID-Nummer zugewiesen werden. Die Monitor-ID-Nummer kann im OSD im Menü MEHRFACHANZEIGE zugewiesen werden (siehe Seite 40).

Richten Sie die Fernbedienung auf den Fernbedienungssensor des gewünschten Monitors, und drücken Sie die Taste REMOTE ID SET. Die MONITOR-ID-Nummer wird auf dem Bildschirm angezeigt, wenn sich die Fernbedienung im ID-Modus befindet.

Steuern aller Monitore in Reichweite mit der Fernbedienung

1. Drücken und halten Sie auf der Fernbedienung die Taste REMOTE ID SET und geben Sie über die Zehnertastatur die FERNBEDIENUNGS-ID-Nummer „0“ ein.
2. Alle Monitore in Reichweite der Fernbedienung reagieren nun auf Tastatureingaben.

HINWEIS: Ist die FERNBEDIENUNGS-ID auf „0“ eingestellt, bewirkt das Drücken der Taste REMOTE ID SET, dass alle Monitore innerhalb der Reichweite des Fernbedienungssignals ihre Monitor-ID auf dem Bildschirm anzeigen. Auf diese Weise können Sie problemlos eine bestimmte Monitor-ID ermitteln, wenn Sie einen einzelnen Monitor steuern möchten (siehe nachfolgende Beschreibung).

Verwenden Sie die Fernbedienung, um einen Monitor zu bedienen, dem eine bestimmte MONITOR-ID-Nummer zugewiesen ist.

1. Stellen Sie die MONITOR-ID-Nummer für den Monitor ein (siehe Seite 40). Die MONITOR-ID kann einen Wert von 1-100 annehmen. Mithilfe dieser MONITOR-ID-Nummer kann der jeweilige Monitor über die Fernbedienung bedient werden, ohne dass andere Monitore beeinträchtigt werden.
2. Drücken und halten Sie auf der Fernbedienung die Taste REMOTE ID SET und geben Sie über die Zehnertastatur die FERNBEDIENUNGS-ID-Nummer ein (1-100). Die FERNBEDIENUNGS-ID-Nummer muss mit der MONITOR-ID-Nummer des zu bedienenden Monitors übereinstimmen.
3. Richten Sie die Fernbedienung auf den Fernbedienungssensor des gewünschten Monitors, und drücken Sie die Taste REMOTE ID SET. Die MONITOR-ID-Nummer wird auf dem Monitor rot angezeigt. Ist die FERNBEDIENUNGS-ID „0“, wird auf jedem Monitor in Reichweite die jeweilige MONITOR-ID rot angezeigt.

Wird die MONITOR-ID-Nummer weiß auf dem Bildschirm angezeigt, stimmen MONITOR-ID-Nummer und FERNBEDIENUNGS-ID nicht überein.

HINWEIS: Die GRUPPEN-ID kann nicht über die Fernbedienung angegeben werden.

Anschließen mehrerer Monitore

Sie können mehrere Monitore steuern, indem Sie diese über RS-232C, REMOTE IN oder LAN verketten.

HINWEIS: Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können. Führen Sie AUTO-ID (siehe Seite 40) aus, bevor Sie die ID-Nummer manuell angeben oder einen Steuerungsvorgang über die angegebene ID-Nummer ausführen.

Hauptmonitor Untergeordnete Monitore
Stecker SteckerEINGANG AUSGANG EINGANG AUSGANG
RS-232C	LAN2 LAN1	LAN2REMOTE IN
LAN1

Anschluss

Steuern des LCD-Monitors mittels RS-232C-Fernbedienung

Sie können diesen Monitor steuern, indem Sie einen Computer mit RS-232C-Anschluss (über Nullmodemkabel) anschließen.

Folgende Funktionen können beispielsweise vom Computer aus gesteuert werden:

• Einschalten oder Standby.
  • Wechseln des Eingangssignals.
  • Stummschaltung EIN oder AUS.

Anschluss

Monitor und Computer.

• Schalten Sie den Monitor über den Hauptnetzschalter aus, bevor Sie einen Computer an den Monitor anschließen.
- Schalten Sie zuerst den angeschlossenen Computer und dann den Monitor ein. Wenn Sie zuerst den Monitor und dann den Computer einschalten, funktioniert der Kommunikationsanschluss möglicherweise nicht ordnungsgemäß.
- Für die Steuerung des über ein RS-232C-Kabel angeschlossenen Monitors siehe die Steuerbefehle (Seite 57) oder die Datei „External_Control.pdf“ auf der diesem Monitor beiliegenden CD-ROM.

HINWEIS: Falls Ihr Computer nur über einen 25-poligen seriellen Anschluss verfügt, benötigen Sie einen entsprechenden Adapter. Weitere Informationen erhalten Sie bei Ihrem Lieferanten. Die Pinbelegung wird unter „2) RS-232C Eingang/Ausgang“ auf der Seite 50 erläutert.

Verwenden Sie Steuerbefehle, um den Monitor zu steuern. Anleitungen zur Verwendung der Steuerbefehle finden Sie auf der mit dem Monitor gelieferten CD-ROM. Der Dateiname lautet „External_control.pdf“.

1. Schnittstelle

PROTOKOLL RS-232C
BAUDRATE 9600 [bps]
DATENLÄNGE 8 [Bit]
PARITÄT KEINE
STOPPBIT 1 [Bit]
FLUSSSTEUERUNG KEINE

Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.

Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert) verwendet werden.

1. PINBELEGUNG

RS-232C Eingang/Ausgang

Pin-Nr.	Bezeichnung
1	NC
2 RXD
3 TXD
4	NC
5 GND
6	NC
7	NC
8	NC
9	NC

Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.

Steuern des LCD-Monitors mittels LAN-Steuerung

Anschluss an ein Netzwerk

Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion.

Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen. Der Monitor ruft bei Verbindung mit einem DHCP-Netzwerk automatisch eine IP-Adresse ab.

Beispiel für LAN-Verbindung:
    note right of Hub: HINWEIS: Verwenden Sie ein LAN-Kabel der Kategorie 5 oder höher.
    note right of LAN1a: not applicable

Netzwerkeinstellung mithilfe eines HTTP-Browsers

Überblick

Das Verbinden eines Monitors mit einem Netzwerk ermöglicht die Fernsteuerung des Monitors von einem Computer im Netzwerk.

Mithilfe eines HTTP-Servers können IP-Adresse und Subnet-Maske des Monitors im Bildschirm NETWORK SETTINGS (NETZWERKEINSTELLUNGEN) des Webbrowsers festgelegt werden. Vergewissern Sie sich bitte, dass Sie mindestens Microsoft Internet Explorer 10 als Webbrowser verwenden.

(Dieses Gerät verwendet JavaScript und Cookies. Der Browser sollte so eingestellt sein, dass diese Funktionen akzeptiert werden. Wie die Einstellungen vorgenommen werden, ist abhängig von der Version des Browsers. Informationen finden Sie in den Hilfe-Dateien und anderen in Ihrer Software bereitgestellten Quellen.)

Um auf den HTTP-Server zuzugreifen, starten Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk wie der Monitor verbunden ist, und geben Sie im Adressfeld die folgende URL ein.

Netzwerkeinstellung

http:///index.html

TIPP: Dem Monitor wird automatisch eine Standard-IP-Adresse zugewiesen.

Die exklusive Anwendung kann von unserer Website heruntergeladen werden.

HINWEIS: Wenn der Bildschirm NETWORK SETTINGS (NETZWERKEINSTELLUNGEN) nicht im Webbrowser angezeigt wird, drücken Sie die Tasten Strg+F5, um Ihren Webbrowser zu aktualisieren (oder löschen Sie den Cache).

Wenn der Monitor langsam auf Befehle oder auf Klicks auf Schaltflächen im Browser reagiert oder die generelle Betriebsgeschwindigkeit inakzeptabel ist, kann dies auf das Aufkommen auf Netzwerkdatenverkehr oder die Einstellungen im Netzwerk zurückzuführen sein. Wenden Sie sich in diesem Fall an Ihren Netzwerkadministrator.

Der Monitor reagiert u. U. nicht, wenn wiederholt in schneller Folge auf die Schaltflächen im Browser geklickt wird. Warten Sie in diesem Fall einen Moment und wiederholen Sie den Vorgang. Wenn immer noch keine Reaktion zu verzeichnen ist, schalten Sie den Monitor aus und wieder ein.

Verwenden Sie Steuerbefehle, um den Monitor zu steuern. Siehe „Steuerbefehle“ (Seite 57).

Vorbereitungen vor der Nutzung

Verbinden Sie den Monitor über ein im Handel erhältliches LAN-Kabel mit dem Netzwerk, bevor Sie versuchen, im Browser zu arbeiten.

Der Betrieb über einen Browser, der einen Proxyserver verwendet, ist abhängig vom Typ des Proxyservers und der Einstellungsmethode u. U. nicht möglich. Obwohl der Typ des Proxyservers eine Rolle spielt, kann es möglich sein, dass je nach Leistungsfähigkeit des Caches eigentlich festgelegte Elemente nicht angezeigt werden und dass die über den Browser vorgenommenen Einstellungen im Betrieb nicht wirksam werden. Es wird empfohlen, nur dann einen Proxyserver zu verwenden, wenn dies in der Netzwerkumgebung unumgänglich ist.

Handhabung der Adresse für den Betrieb über einen Browser

Ein Hostname (der der IP-Adresse des Monitors entspricht) kann in folgenden Situationen verwendet werden:

Der Hostname muss durch den Netzwerkadministrator beim DNS-Server (Domain Name Server) registriert werden.

Anschließend können Sie mit einem kompatiblen Browser über diesen registrierten Hostnamen auf die Netzwerkeinstellungen des Monitors zugreifen.

Wenn der Hostname in die Datei HOSTS des verwendeten Computers eingetragen wurde, können Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen.

Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von http://pd.nec.co.jp/index.html als Adresse oder im URL-Eingabefeld.

Beispiel 2: Wenn die IP-Adresse des Monitors „192.168.73.1“ lautet, erfolgt der Zugriff auf die Alarm-E-Mail-Einstellungen durch Angabe von http://192.168.73.1/index.html als Adresse oder im URL-Eingabefeld.

Bedienung

Rufen Sie die folgende Adresse auf, um den Bildschirm HOME (START) anzuzeigen.

http:///index.html

Klicken Sie auf die einzelnen Links in der linken Spalte unter HOME (START).

REMOTE CONTROL (Fernbedienung)

Hiermit wird eine Betriebsart aktiviert, in der der Monitor ähnlich wie mit den Tasten der Fernbedienung gesteuert werden kann.

OSD menu (OSD-Menü)

Hiermit wird eine Betriebsart aktiviert, in der die folgenden OSD-Menüelemente eingestellt werden können:

EINGABE, BILD, AUDIO, ZEITPLAN, MEHRFACHBILDSTEUERUNG, OSD, MEHRFACHANZEIGE, MONITORSCHUTZ, STEUERUNG, OPTION, SYSTEM.

HINWEIS: Dies sind die Funktionen der Schaltflächen, die auf den Einstellungsseiten angezeigt werden.

[APPLY] (Anwenden): Speichern Sie Ihre Einstellungen.

[CANCEL] (Abbrechen): Kehrt zu den vorherigen Einstellungen zurück.

HINWEIS: Nach Klicken auf APPLY (Anwenden) ist CANCEL (Abbrechen) deaktiviert.

[RELOAD] (Neu laden): Lädt die Einstellungen neu.

[RESET] (Zurücksetzen): Setzt die Werte auf die anfänglichen Einstellungen zurück.

Netzwerkeinstellungen

Klicken Sie in der linken Spalte unter HOME (START) auf NETWORK (NETZWERK).

IP SETTING(IP EINST)	Wählen Sie eine Option zum Festlegen der IP-ADRESSE aus.AUTOM.: Es wird automatisch eine IP-Adresse zugewiesen.MANUELL: Legen Sie für den mit dem Netzwerk verbundenen Monitor manuell eine IP-Adresse fest.HINWEIS: Falls Probleme auftreten, wenden Sie sich an Ihren Netzwerkadministrator.
IP ADDRESS(IP-ADRESSE)	Hiermit legen Sie die IP-Adresse des mit dem Netzwerk verbundenen Monitors fest, wenn für IP EINST die Option MANUELL ausgewählt ist.
SUBNET MASK(SUBNETZMASKE)	Hiermit legen Sie die Subnetzmaske des mit dem Netzwerk verbundenen Monitors fest, wenn für IP EINST die Option MANUELL ausgewählt ist.
DEFAULT GATEWAY(STANDARD-GATEWAY)	Hiermit legen Sie das Standard-Gateway des mit dem Netzwerk verbundenen Monitors fest, wenn für IP EINST die Option MANUELL ausgewählt ist.HINWEIS: Legen Sie [0.0.0.0] fest, um die Einstellung zu löschen.
DNS Hiermit wird festgelegt, wie die IP-ADRESSE des DNS-Servers eingestellt wird.AUTOM.: Der mit dem Monitor verbundene DNS-Server weist seine IP-Adresse automatisch zu.MANUELL: Geben Sie die IP-Adresse des mit dem Monitor verbundenen DNS-Servers manuell ein.
PRIMARY DNS(DNS PRIMÄR)	Geben Sie die Einstellungen für den primären DNS-Server des mit dem Monitor verbundenen Netzwerks ein.HINWEIS: Geben Sie zum Löschen der Einstellung [0.0.0.0] ein.
SECONDARY DNS(DNS SEKUNDÄR)	Geben Sie die Einstellungen für den sekundären DNS-Server des mit dem Monitor verbundenen Netzwerks ein.HINWEIS: Geben Sie zum Löschen der Einstellung [0.0.0.0] ein.

HINWEIS: Wenn im OSD unter STEUERUNG die Option IP-ADRESSE RÜCKS. ausgewählt wird, werden die folgenden Einstellungen auf die Werkseinstellungen zurückgesetzt: [IP EINST]: AUTOM., [IP-ADRESSE]: 192.168.0.10, [SUBNETZMASKE]: 255.255.255.0, [DNS]: AUTOM., [STANDARD-GATEWAY], [DNS PRIMÄR] und [DNS SEKUNDÄR] sind leer.

Mail-Einstellung

Klicken Sie in der linken Spalte unter HOME (START) auf MAIL (E-MAIL).

Wenn die E-Mail-Einstellungen konfiguriert und aktiviert sind, sendet der Monitor E-Mail-Benachrichtigungen, sobald ein Fehler auftritt oder das Eingangssignal verloren geht. Der Monitor muss mit einem LAN verbunden sein, damit diese Funktion arbeitet.

ALERT MAIL (ALARM-E-MAIL)	Wenn ein Fehler auftritt, sendet der Monitor eine Fehlermeldung an die E-Mail-Adressen, die in den Feldern „Recipient’s Address“ (Empfängeradresse) aufgeführt sind. Weitere Informationen finden Sie in der „Liste der Warnmeldungen“ unten.Beachten Sie, dass es kein Fehler ist, wenn kein Eingangssignal erkannt wird. Der Monitor sendet nur dann eine Benachrichtigungs-E-Mail zum fehlenden Signaleingang, wenn „Status Message“ (Statusmeldung) aktiviert ist.Durch Auswählen von [ENABLE] (FREIGEBEN) wird die Funktion „Alert Mail“ aktiviert.Durch Auswählen von [DISABLE] (GESPERRT) wird die Funktion „Alert Mail“ deaktiviert.
STATUS MESSAGE (STATUSMELDUNG)	Wenn kein Eingangssignal vorliegt, sendet der Monitor eine Benachrichtigung, dass kein Signal erkannt wurde, an die E-Mail-Adressen, die in den Feldern „Recipient’s Address“ (Empfängeradresse) aufgeführt sind.Beachten Sie, dass bei dieser Option keine Benachrichtigungen zu aufgetretenen Fehler gesendet werden. Der Monitor senden nur Benachrichtigungen zu Fehlern, wenn „Alert Mail“ aktiviert ist.Wenn Sie [ENABLE] (FREIGEBEN) auswählen, sendet „Alert Mail“ E-Mails, sobald am Monitor die Zustände „Kein Signal“ oder „Alarm“ festgestellt werden. Wenn Sie [DISABLE] (GESPERRT) auswählen, sendet „Alert Mail“ E-Mails, sobald am Monitor der Zustand „Alarm“ festgestellt wird.Es werden keine E-Mails gesendet, wenn sich der Monitor im Zustand „Kein Signal“ befindet.
SENDER’S ADDRESS (ABSENDERADRESSE)	Geben Sie die Adresse des Absenders ein. Es können bis zu 60 alphanumerische Zeichen und Symbole verwendet werden.
SMTP SERVER (SMTP-SERVER) Geben	Sie den Namen des SMTP-Servers ein, der mit dem Monitor verbunden werden soll.Es können bis zu 60 alphanumerische Zeichen verwendet werden.
RECIPIENT’S ADDRESS 1 TO 3 (EMPFÄNGERADRESSE 1 BIS 3)	Geben Sie die Adresse des Empfängers ein. Es können bis zu 60 alphanumerische Zeichen und Symbole verwendet werden.
AUTHENTICATION METHOD (AUTHENTIFIZIERUNGS-METHODE)	Hiermit wählen Sie die Authentifizierungsmethode für die E-Mail-Übertragung aus.
POP3 SERVER (POP3-SERVER) Hiermit	wird die Adresse des POP3-Servers angegeben, der bei der Authentifizierung der E-Mail verwendet wird.
USER NAME (BENUTZERNAME) Hiermit	wird der Benutzername zum Anmelden beim Authentifizierungsserver angegeben,wenn für die E-Mail-Übertragung eine Authentifizierung erforderlich ist. Es können bis zu 60 alphanumerische Zeichen verwendet werden.
PASSWORD (KENNWORT) Hiermit geben	Sie das Kennwort zum Anmelden beim Authentifizierungsserver an, wenn für die E-Mail-Übertragung eine Authentifizierung erforderlich ist. Es können bis zu 60 alphanumerische Zeichen verwendet werden.
TEST MAIL (TEST-E-MAIL) Klicken Sie auf diese Schaltfläche, um eine Test-E-Mail zu senden und zu prüfen, ob Ihre Einstellungen korrekt sind.

HINWEIS: • Wenn beim Übermitteln einer Test-E-Mail keine E-Mail-Nachricht empfangen wird, stellen Sie sicher, dass die Netzwerk- und Servereinstellungen sowie die E-Mail-Adresse des Empfängers korrekt sind.
- Wenn Sie bei einem Test eine falsche Adresse eingegeben haben, erhalten Sie möglicherweise keine Alarm-E-Mail. Prüfen Sie in diesem Fall, ob die Empfängeradresse richtig ist.

TIPP: Die Tabelle der Steuerbefehle finden Sie in der Datei „External_Control.pdf“ auf der diesem Monitor beiliegenden CD-ROM.

Liste der Warnmeldungen

Fehlernummer* Fehlercode	Nachricht der Warnungs-E-Mail	Erklärung Maßnahme
70h – 7Fh	Die Stromversorgung des Monitors funktioniert nicht ordnungsgemäß.	Die Stromversorgung im Standby-Betrieb befindet sich nicht im normalen Zustand.	Bitte wenden Sie sich an Ihren Händler.
80h – Fh	Der Ventilator für die Kühlung funktioniert nicht mehr.	Der Ventilator befindet sich nicht im normalen Zustand.	Bitte wenden Sie sich an Ihren Händler.
90h – 9Fh	Das Backlight des Monitors funktioniert nicht ordnungsgemäß.	Das Backlight befindet sich nicht im normalen Zustand.	Bitte wenden Sie sich an Ihren Händler.
A0h – AFh DerMonitor ist überhitzt. Die Temperatur ist nicht normal. Bitte wenden Sie sich an Ihren Händler.
A2h			Ein Sensor hat den im OSD eingegebenen Temperaturgrenzwert erreicht.*Bedingung: MONITORSCHUTZ – VENTILATORSTEUERUNG – VENTILATOR = AUTOM.
B0h – BFh	Der Monitor empfängt kein Eingangssignal.	Kein Signal Bitte lesen Sie im Abschnitt	„Fehlerbehebung“ unter „Kein Bild“ nach.
D0h	Das Fehlerprotokoll hat nur noch geringe Kapazität.	Die Speichergröße für das Wiedergabenachweis-Protokoll überschreitet eine Stunde.	Rufen Sie das Protokoll mit einem externen PD-Befehl ab. SieheSeite 56.
D1h	Die Batterie für die Uhr ist leer.	Die Batterie ist leer.	Schließen Sie den Monitor an die Stromversorgung an, damit die Batterie wieder aufgeladen wird.Legen Sie DATUM & ZEIT im OSD fest.
E0h ~ EFh	Im Monitor ist ein Systemfehler aufgetreten.	Systemfehler.	Bitte wenden Sie sich an Ihren Händler.

SNMP-Einstellungen

Klicken Sie in der linken Spalte unter HOME (START) auf SNMP.

Mithilfe des SNMP-Protokolls werden Statusinformationen abgerufen, und der Monitor kann direkt über das Netzwerk gesteuert werden.

Version:

SNMP v1 Authentifiziert durch den Community-Namen im Klartext, Trap sendet keine Bestätigungsnachricht zurück. SNMP v2c Authentifiziert durch den Community-Namen im Klartext, Trap sendet eine Bestätigungsnachricht zurück.

Die Standardeinstellung für den Community-Namen ist „public“. Der Name ist schreibgeschützt. Sie können bis zu 3 Community-Namen einstellen.

Trap:

Sendet eine Fehlermeldung an eine angegebene Adresse, wenn im Monitor ein Fehler auftritt.

Kontrollkästchen Erklärung Fehlercode
Temperature (Temperatur) Die	Temperatur ist nicht normal. 0xA0, 0xA1, 0xA2
Fan (Lüfter) Der Ventilator für die Lüftung befindet sich nicht im normalen Zustand.		0x80, 0x81
Power (Strom) Die Stromversorgung befindet sich nicht im normalen Zustand.		0x70, 0x71, 0x72, 0x78
Inverter/Backlight (Inverter/Hintergrundbeleuchtung)	Der Inverter oder die Hintergrundbeleuchtung befindet sich nicht im normalen Zustand.	0x90, 0x91
No Signal (Kein Signal) Kein Signal. 0xB0
PROOF OF PLAY (WIEDERGABENACHWEIS)	Verkleinern Sie den Protokollspeicher. 0xD0
System Error (Systemfehler) Systemfehler.		0xE0

AMX-Einstellungen

Klicken Sie in der linken Spalte unter HOME (START) auf AMX.

AMX BEACON

Hiermit aktivieren oder deaktivieren Sie, dass das Gerät beim Herstellen einer Verbindung mit einem Netzwerk, das vom AMX NetLinx-Steuerungssystem unterstützt wird, über die AMX-Geräteerkennung erkannt wird.TIPP:Wenn Sie ein Gerät verwenden, das die AMX-Geräteerkennung unterstützt, erkennen alle AMX NetLinx-Steuerungssysteme das Gerät und laden das passende Geräteerkennungsmodul von einem AMX-Server herunter.Bei Auswahl von [FREIGEGEBEN] wird das Gerät von der AMX-Geräteerkennung erkannt.Bei Auswahl von [GESPERRT] wird das Gerät von der AMX-Geräteerkennung nicht erkannt.

CRESTRON-Einstellungen

Klicken Sie in der linken Spalte unter HOME (START) auf CRESTRON.

Kompatibilität mit CRESTRON ROOMVIEW

Der Monitor unterstützt CRESTRON ROOMVIEW. So können mehrere mit dem Netzwerk verbundene Geräte von einem Computer oder Controller verwaltet und gesteuert werden.

Weitere Informationen finden Sie unter http://www.crestron.com

ROOMVIEW	ROOMVIEW für die Verwaltung vom Computer.EIN: Gibt ROOMVIEW frei.AUS: Sperrt ROOMVIEW.
CRESTRONCONTROL	CRESTRON CONTROL für die Verwaltung vom Controller.EIN: Gibt CRESTRON CONTROL frei.AUS: Sperrt CRESTRON CONTROL.
CONTROLLER IPADDRESS (IP-Adresse des Controllers)	Hiermit legen Sie die IP-Adresse für den CRESTRON-SERVER fest.
IP ID	Hiermit legen Sie die IP-ID für den CRESTRON-SERVER fest.

TIPP: Die CRESTRON-Einstellungen sind nur für die Verwendung mit CRESTRON ROOMVIEW erforderlich.

Weitere Informationen finden Sie unter http://www.crestron.com

Einstellungen für NAME

Klicken Sie in der linken Spalte unter HOME (START) auf NAME.

MONITOR NAME (MONITORNAME) Hiermit legen Sie einen Monitornamen fest. Der Name darf maximal 16 Zeichen umfassen. In der Standardeinstellung ist hierfür der Modellname festgelegt.
HOST NAME (CONTROL)[HOSTNAME (STEUERUNG)]	Geben Sie den Hostnamen des mit dem Netzwerk verbundenen Monitors ein.Es können bis zu 15 alphanumerische Zeichen verwendet werden.
HOST NAME (MP) [HOSTNAME (MP)]	Geben Sie den Hostnamen für das mit dem Monitor verbundene Netzwerk ein, der für den Medien-Player verwendet werden soll. Es können bis zu 15 alphanumerische Zeichen verwendet werden.
DOMAIN NAME (DOMAINNAME) Geben Sie den Domänennamen des mit dem Monitor verbundenen Netzwerks ein.Es können bis zu 60 alphanumerische Zeichen verwendet werden.

Einstellungen für NETWORK PASSWORD (NETZWERKKENNWORT)

Klicken Sie in der linken Spalte unter HOME (START) auf NETWORK SERVICE (NETZWERKDIENST).

PJLink CLASS (PJLink-KLASSE) Legen	Sie eine Klasse für PJLink fest.HINWEIS: PJLink ist eine von der JBMIA aufgestellte Norm für eine Netzwerkschnittstelle.http://pjlink.jbmia.or.jp/index.htmlDieser Monitor ist für Befehle der Klassen 1 und 2 verfügbar.
NOTIFY FUNCTION ENABLE(BENACHRICHTIGUNGSFUNKTIONAKTIVIEREN)	Hiermit aktivieren oder deaktivieren Sie die Benachrichtigung zum Zustand des Monitors im Netzwerk. Diese Funktion ist nur für Klasse 2 verfügbar.
NOTIFY ADDRESS(BENACHRICHTIGUNGSADRESSE)	Legen Sie die IP-ADRESSE fest, an die der Netzwerkstatus des Monitors gesendet werden soll. Diese Funktion ist nur für Klasse 2 verfügbar.
PJLink PASSWORD(PJLink-Kennwort)	Legen Sie ein Kennwort für PJLink* fest. Das Kennwort darf maximal 32 Zeichen umfassen.Vergessen Sie Ihr Kennwort nicht. Falls Sie Ihr Kennwort vergessen, müssen Sie sich an Ihren Händler wenden.
HTTP PASSWORD (HTTP-Kennwort)	Legen Sie ein Kennwort für den HTTP-Server fest. Das Kennwort darf maximal 10 Zeichen umfassen.
HTTP PASSWORD (HTTP-Kennwort) FREIGEBEN	Beim Anmelden am HTTP-Server ist ein HTTP-Kennwort erforderlich.Legen Sie bei der Eingabe des Kennworts den Monitornamen als BENUTZERNAME fest.

*Was ist PJLink?

PJLink ist ein standardisiertes Protokoll zum Steuern von Geräten verschiedener Hersteller. Dieses Standardprotokoll wurde 2005 von der Japan Business Machine and Information System Industries Association (JBMIA) eingeführt.

Das Gerät unterstützt alle PJLink-Befehle.

Informationen für PD LIST (PD-LISTE)

Klicken Sie in der linken Spalte unter HOME (START) auf PD LIST (PD-LISTE).

Zeigt eine Liste von Monitor-IDs und IP-Adressen mehrerer verketteter Monitore an.

HINWEIS: Die Liste kann nur auf dem Hauptmonitor angezeigt werden.

Einstellungen für MEMO

Klicken Sie in der linken Spalte unter HOME (START) auf MEMO.

Verwenden Sie die Einstellungen für MEMO, um Text festzulegen, der auf dem Bildschirm angezeigt werden kann, wenn ein Benutzer im OSD-Menü die Option MEMO auswählt. Wenn Sie beispielsweise Kontaktinformationen für den Kundendienst in Ihrem Unternehmen bereitstellen möchten, können diese Informationen hier eingegeben werden.

Beachten Sie, dass der MEMO-Text nicht mit der Fernbedienung über das OSD-Menü des Monitors festgelegt werden kann. Der MEMO-Text muss in den Feldern in diesem Abschnitt eingegeben werden. Die Nachricht wird auf dem Bildschirm des Monitors angezeigt.

TITLE (Titel) Der Titel darf maximal 24 Zeichen umfassen.
MESSAGE (Nachricht) Eine Nachricht darf maximal 240 Zeichen umfassen.
MEMO PASSWORD (Memokennwort) Die Standardeinstellung ist „0000“.
MEMO PASSWORD ENABLE(Memokennwort aktivieren)	Ein MEMO-Kennwort ist erforderlich, wenn MEMO PASSWORD ENABLE (MEMO-KENNWORT AKTIVIERT) ausgewählt ist.

Einstellung SD-CARD VIEWER (SD-KARTEN-BETRACHTER)

Klicken Sie auf der linken Seite des Bildschirms HOME (START) auf SD-CARD VIEWER (SD-KARTEN-BETRACHTER).

Weitere Informationen finden Sie in „Verwenden der gemeinsamen Einstellungen für die SD-Karte“ (siehe Seite 27).

Externe Steuerung

Anschließen von externen Geräten

Es gibt zwei Möglichkeiten, ein externes Geräte an den Monitor anzuschließen.

• RS-232C-Anschluss.
Anschließen eines externen Geräts mit einem RS-232C-Kabel an den RS-232C-Anschluss des Monitors.

• LAN-Anschluss.

Anschließen eines externen Geräts mit einem LAN-Kabel an den LAN-Anschluss des Monitors.

Wenden Sie sich für weitere Informationen zur Art des zu verwendenden LAN-Kabels an Ihren Netzwerkadministrator.

Anschlussschnittstelle

RS-232C-Schnittstelle

PROTOKOLL RS-232C
BAUDRATE 9600 [bps]
DATENLÄNGE 8 [Bit]
PARITÄT KEINE
STOPPBIT 1 [Bit]
FLUSSSTEUERUNG KEINE

LAN-Schnittstelle

PROTOKOLL TCP
PORTNUMMER 7142
KOMMUNKATIONSGESCHWINDIGKEIT AUTO-Einstellung (10/100 Mbit/s)

Steuerbefehle

Über weitere Befehle können Sie sich in der Datei „External_Control.pdf“ auf der dem Monitor beiliegenden CD-ROM informieren.

Funktion (Monitor-ID = 1) Codedaten
Einschalten 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d
Ausschalten 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d
Eingangsquelle DisplayPort1 auswählen	01 30 41 30 45 30 41 02 30 30 36 30 30 30 46 03 04 0doder01 30 41 30 45 30 41 02 31 31 30 36 30 30 30 46 03 04 0d
Eingangsquelle DisplayPort2 auswählen	01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 30 03 73 0doder01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 30 03 73 0d
Eingangsquelle HDMI1 auswählen	01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 31 03 72 0doder01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 31 03 72 0d
Eingangsquelle HDMI2 auswählen	01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 32 03 71 0doder01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 32 03 71 0d
Eingangsquelle HDMI3 auswählen	01 30 41 30 45 30 41 02 30 30 36 30 30 30 38 32 03 78 0doder01 30 41 30 45 30 41 02 31 31 30 36 30 30 38 32 03 78 0d
Eingangsquelle MP auswählen	01 30 41 30 45 30 41 02 30 30 36 30 30 30 38 37 03 7D 0doder01 30 41 30 45 30 41 02 31 31 30 36 30 30 38 37 03 7D 0d
Eingangsquelle OPTION auswählen	01 30 41 30 45 30 41 02 30 30 36 30 30 30 44 03 06 0doder01 30 41 30 45 30 41 02 31 31 30 36 30 30 30 44 03 06 0d
Ton stummschalten 01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 31 03 09 0d
Stummschaltung aufheben 01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 31 03 09 0d

ASCII-Steuerbefehle

Dieser Monitor unterstützt die in der Datei „External_Control.pdf“ (auf der dem Monitor beiliegenden CD-ROM) aufgeführten Steuerbefehle, darüber hinaus jedoch auch gängige ASCII-Steuerbefehle, die zum Steuern des NEC-Monitors oder -Projektors von einem angeschlossenen PC verwendet werden können. Weitere Informationen finden Sie auf unserer Website.

Parameter

Eingabebefehl

Name des Eingangssignals	Antwort	Parameter
DisplayPort1	DisplayPort1	DisplayPort1 oder DisplayPort
DisplayPort2	DisplayPort2	DisplayPort2
HDMI1	hdmi1	hdmi1 oder hdmi
HDMI2	hdmi2	hdmi2
HDMI3	hdmi3	hdmi3
MP	mp	mp
OPTION	option	option

Statusbefehl

Antwort	Fehlerstatus
error:temp	Die Temperatur ist nicht normal.
error:fan	Der Ventilator für die Lüftung befindet sich nicht im normalen Zustand.
error:light	Der Inverter oder die Hintergrundbeleuchtung befindet sich nicht im normalen Zustand.
error:system	Systemfehler

Unterstützung von HDMI-CEC-Befehlen

OSD-Menü HDMI-CEC-Befehlsbezeichnung		Erklärung Einstellung
CEC (Consumer Electronics Control)	One Touch Play(One-Touch-Wiedergabe)	Wenn HDMI-CEC-Geräte eingeschaltet werden, wird der Monitor, an den diese Geräte über HDMI-Kabel angeschlossen sind, ebenfalls eingeschaltet. Anschließend wird der Eingang von dem von Ihnen ausgewählten Eingang in HDMI geändert.Wenn der Monitor beim Einschalten der HDMI-CEC-Geräte bereits eingeschaltet war, wird der Eingang von der vorherigen Einstellung auf HDMI gesetzt.	Befolgen Sie die nachfolgenden Schritte, um CEC-Menüs einzustellen.Wählen Sie mit den Tasten ▲Option STEUERUNG > CEC aus, und drücken Sie im Menü CEC die Taste SET/POINT ZOOM.Wählen Sie mit den Tasten + - die Option EIN aus, und drücken Sie für die Option EIN die Taste SET/POINT ZOOM.
	Remote Control Pass Through (Weitergabe der Fernbedienungsbefehle)	Die Bedientasten auf der Fernbedienung des Monitors funktionieren für HDMI-CEC-Geräte.Wenn Sie beispielsweise den Monitor mit der Fernbedienung einschalten und die Wiedergabetaste drücken, werden HDMI-CEC-Geräte ebenfalls eingeschaltet und starten die Wiedergabe.
	Power Status(Betriebsstatus)	Angeschlossene HDMI-CEC-Geräte rufen den Betriebsstatus des Monitors ab, z. B. Standby-Modus oder eingeschaltet.
	System Information(Systeminformationen)	Mit dieser Funktion werden die Informationen eines angeschlossenen HDMI-CEC-Geräts abgerufen (CEC-Version, physische Adresse). Außerdem verarbeitet diese Funktion den Befehl zum Ändern der Sprache.Wenn die im Monitor verwendete Sprache geändert wird, wird die im angeschlossenen HDMI-CEC-Gerät verwendete Sprache in die im Monitor ausgewählte Sprache geändert.Für die Funktion zum Ändern der Sprache ist es erforderlich, dass das angeschlossene HDMI-CEC-Gerät mehrere Sprachen unterstützt.
AUTOM.ABSCHALTEN	System Standby(System-Standby)	Wenn der Monitor mit seiner Fernbedienung in den Standby-Modus versetzt wird, werden die HDMI-CEC-Geräte gleichzeitig in den Standby-Modus versetzt.Wenn der Monitor in den Standby-Modus wechselt, während ein HDMI-CEC-Gerät aufzeichnet, wird das Gerät nicht in den Standby-Modus versetzt.Weitere Einzelheiten finden Sie im Benutzerhandbuch des HDMI-CEC-Geräts.	Wählen Sie mit den Tasten ▲Option AUTOM. ABSCHALTEN aus, und drücken Sie dann SET/POINT ZOOM.Wählen Sie mit den Tasten + - die Option JA aus, und drücken Sie für die Option JA die Taste SET/POINT ZOOM.
AUDIOEMPFÄNGER	System Audio Control(Systemaudiosteuerung)	Mit dieser Funktion wird das digitale Audiosignal über das HDMI-Kabel übertragen. Schließen Sie einen HDMI-CEC-Audioverstärker mit einem HDMI-Kabel zwischen dem Monitor und einem HDMI-CEC-Gerät an.Die Lautstärketaste auf der Fernbedienung des Monitors steuert auch die Lautstärke des angeschlossenen HDMI-CEC-Audioverstärkers.Während diese Funktion aktiv ist, sind interne und extern an den Monitor angeschlossene Lautsprecher automatisch stummgeschaltet.	Wählen Sie mit den Tasten ▲Option AUDIOEMPFÄNGER aus, und drücken Sie dann SET/POINT ZOOM.Wählen Sie mit den Tasten + - die Option JA aus, und drücken Sie für die Option JA die Taste SET/POINT ZOOM.
GERÄT SUCHEN Device OSD Name Transfer (OSD-Gerätenamenübertragung)		Mit dieser Funktion wird der Name des angeschlossenen HDMI-CEC-Geräts abgerufen.	Wählen Sie mit den Tasten ▲Option GERÄT SUCHEN aus, und drücken Sie dann SET/POINT ZOOM.Wählen Sie mit den Tasten + - die Option JA aus, und drücken Sie für die Option JA die Taste SET/POINT ZOOM.
		Routing Control(Routensteuerung)	Durch Auswahl des Gerätenamens wird der Eingang des HDMI-CEC-Geräts auf den von Ihnen ausgewählten Eingang gesetzt. Nach der Auswahl des Geräts funktioniert die Fernbedienung für das ausgewählte Gerät.

Diese CEC-Funktion unterstützt das Abbrechen von Funktionen. Wir empfehlen, diesen Monitor an ein Gerät anzuschließen, das HDMI CEC unterstützt. Informationen zum Anschließen von HDMI-CEC-Geräten finden Sie im Abschnitt zu den Anschlüssen (siehe Seite 17).

Mithilfe der Taste SET/POINT ZOOM auf der Fernbedienung können Sie einen Teil des Bildes vergrößern. Drücken Sie die Taste CH+/-, um den Bereich zu vergrößern oder zu verkleinern. Das Bild kann bis auf das 10-fache vergrößert werden.

1. Drücken Sie die Taste [SET/POINT ZOOM] auf der Fernbedienung. Das Symbol stellt eine Lupe dar.
2. Verschieben Sie das Lupensymbol mit den Tasten [▲[ ]▼-] [-].
3. Drücken Sie zum Vergrößern die Taste [CH+]. Drücken Sie zum Verkleinern die Taste [CH-].
   4 Drücken Sie [SET/POINT ZOOM], um das Symbol auszublenden.
   5 Drücken Sie [EXIT], um zur normalen Bildgröße zurückzukehren.
   6 Drücken Sie [MENU], um das OSD-Menü zu öffnen.

HINWEIS: • Bei Verwendung dieser Funktion wird das Bild möglicherweise verzerrt wiedergegeben.

• Diese Funktion ist bei der Einstellung von BILDSPIEGELUNG mit Ausnahme von KEINE, MEHRFACHBILDMODUS, BILDSCHIRMSCHONER, SUPER in EINGANGSWECHSEL, TILE MATRIX und TEXT-TICKER nicht verfügbar.
• Wenn für SEITENVERHÄLTNIS die Option DYNAMISCH oder ZOOM ausgewählt ist, wechselt das Bild zu VOLLBILD. Beginnen Sie dann mit dem PUNKT ZOOM-Vorgang. Nach BEENDEN von PUNKT ZOOM wird das SEITENVERHÄLTNIS zurück auf die vorherige Einstellung gesetzt. Wenn das SEITENVERHÄLTNIS geändert wird, während PUNKT ZOOM aktiv ist, werden DYNAMISCH und ZOOM auf VOLLBILD eingestellt.
  • Das Lupensymbol lässt sich nicht auf einen Bildschirmbereich verschieben, auf dem kein Bild angezeigt wird.
• PUNKT ZOOM kehrt zur normalen Bildgröße zurück, sobald das Eingangssignal geändert oder der Monitor ausgeschaltet wird.
• PUNKT ZOOM wird deaktiviert, wenn die Einstellung für SEITENVERHÄLTNIS während des PUNKT ZOOM-Vorgangs geändert wird.
• Wenn PUNKT ZOOM aktiv ist, ist die Funktion STILL nicht verfügbar.
• PUNKT ZOOM ist nicht verfügbar, wenn unter ANSCHLUSSEINSTELLUNG für HDMI die Option MODUS2 ausgewählt wurde oder ein DisplayPort-Signal mit einer Auflösung von 3840 x 2160 (60 Hz) vorliegt.

Mit dieser Funktion können nach der Selbstprüfung Meldungen zum aktuellen Status des Monitors gesendet werden.

Geprüftes Element Nachricht
1	EINGABE DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, OPTION*, MP
2	Auflösung Beispielsweise (H)1920, (V)1080, (H)1360, (V)768, „No Signal“ (Kein Signal) oder „Invalid Signal“ (Ungültiges Signal)
3	AUDIO EINGANG IN, DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, OPTION*, MP
4	Audiosignal „Audio in“, „No Audio in“ (Kein Audio In) oder „N/A“ (Nicht zutreffend) (IN, OPTION (analog)*)
5	Bild „Normal Picture“ (Normales Bild) oder „No Picture“ (Kein Bild)
6	AUDIOAUSGABE „Normal Audio“ (Normales Audio) oder „No Audio“ (Kein Audio)
7	ZEIT (Jahr)/(Monat)/(Tag)/(Stunde)/(Minute)/(Sekunde)
8	ERWEITE-RUNGSDATEN 00h: Normales Wiedergabenachweis-Ereignis01h: Wiedergabenachweis-Ereignis ist „letzte Einschaltzeit“10h: MEDIA PLAYER wurde angehalten11h: MEDIA PLAYER wurde gestartet12h: MEDIA PLAYER wurde pausiert13h: Fehler im MEDIA PLAYER aufgetreten20h: „Inhalte kopieren“ von USB21h: „Inhalte kopieren“ von Netzwerkordner30h: „Inhalte kopieren“ erfolgreich31h: Fehler bei „Inhalte kopieren“ (kein Medium)32h: Fehler bei „Inhalte kopieren“ (Verbindungsfehler)33h: Fehler bei „Inhalte kopieren“ (Speicherplatz voll)34h: Fehler bei „Inhalte kopieren“ (Lese-/Schreibfehler)40h: Anwesenheit einer Person wurde erkannt (Status des Anwesenheitssensors)41h: Erkannte Anwesenheit einer Person wurde gelöscht (Status des Anwesenheitssensors)

*: Diese Funktion hängt davon ab, welche Zusatzplatine im Monitor installiert ist.

Beispiel:

① HDMI1
② 1920 x 1080
③ HDMI1
④ IN1
⑤ Normal Picture
⑥ Normal Audio
⑦ 2014/1/1/0h/0m/0s
⑧ 10h: MEDIA PLAYER wurde angehalten

HINWEIS: Informationen zur Funktion „Wiedergabenachweis“ finden Sie in der Datei „External_Control.pdf“ auf der diesem Monitor beiliegenden CD-ROM.

INTELLIGENT WIRELESS DATA

Mit dieser Funktion kann der Monitorstatus über drahtlose Kommunikation abgerufen werden, selbst wenn das Gerät ausgeschaltet ist.

Auch einige der OSD-Optionen können auf diese Weise festgelegt werden.

HINWEIS: Sensorposition: Siehe Seite 10 und Seite 11.

Bitte wenden Sie sich für ausführliche Informationen an Ihren Händler.

Entspricht ISO 15693.

Funktionsname

Setting Copy (Kopie Einstellung)

Setting read and write function (Lese- und Schreibfunktionen für Einstellungen)

Display information (Bildschirminformationen)

Security Setting (Sicherheitseinstellung)

MEHRFACHBILD-Matrix

BILDANZAHL: 2 BILDER

BILDANZAHL: 3 BILDER

BILDANZAHL: 4 BILDER

A: Bild 1 B: BILD 2

C: Bild 3 D: BILD 4

BILDANZAHL: 2 BILDER

Bild 2

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

–

–

KANAL2

Bild 1

HDMI1

HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Ja

Ja

MODUS 2

Nein

*

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Ja

Ja

HDMI2

HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Ja

Ja

MODUS 2

Nein

Nein

Nein

*

Nein

Nein

Nein

Ja

Ja

Ja

Ja

HDMI3

HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Ja

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

*

Nein

Ja

Ja

Ja

Ja

MP

–

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Ja

Ja

DisplayPort2

DisplayPort IN2

–

Ja

*

Ja

*

Ja

*

Ja

Ja

Ja

Ja

Ja

DisplayPort1

DisplayPort IN1

–

Ja

*

Ja

*

Ja

*

Ja

Ja

Ja

Nein

Nein

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

–

Ja

*

Ja

*

Ja

*

Ja

Ja

Nein

Ja

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2 Ja

*

Ja

*

Ja

*

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

*

Ja

*

Ja

*

Ja

Ja

Ja

Nein

Nein

*: PBP1: Ja, PIP: Nein
*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

BILDANZAHL: 3 BILDER
PIP/PBP1/PBP2 BILD 1: HDMI1 (MODUS1)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: HDMI1 (MODUS1)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Nein

Nein

Ja

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PIP/PBP2 BILD 1: HDMI1 (MODUS2), HDMI2 (MODUS2), HDMI3 (MODUS2)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: HDMI (MODUS2)

HDMI1 HDMI IN1

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

DisplayPort2

DisplayPort IN2

-

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PIP/PBP1/PBP2 BILD 1: HDMI2 (MODUS1)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: HDMI2 (MODUS1)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Nein

Nein

Nein

Ja

Ja

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Nein

Nein

Ja

Nein

Ja

Nein

Nein

Ja

Ja

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Nein

Nein

Ja

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Stockplatz für Zusatzplatine (SLOT2 (DP))

Stockplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Stockplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: HDMI3 (MODUS1)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Nein

Nein

Ja

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Nein

Nein

Ja

Nein

Ja

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PIP/PBP1/PBP2 BILD 1: MP

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1:MP

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Nein

Nein

Ja

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PIP/PBP1/PBP2 BILD 1: DisplayPort2

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: DisplayPort2

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Stockplatz für Zusatzplatine (SLOT2 (DP))

Stockplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Stockplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 1: DisplayPort1

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PIP/PBP1/PBP2 BILD 1: OPTION (DP)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: OPTION (DP)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

DisplayPort1

DisplayPort IN1

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PIP/PBP2 BILD 1: OPTION (DP+TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG"

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: OPTION (DP+TMDS)

HDMI1 HDMI IN1

MODUS 1 Ja Nein Ja Nein Ja Nein Ja Ja

Nein Nein Nein Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1 Ja Nein Ja Nein Ja Nein Ja Ja

Nein Nein Nein Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1 Ja Nein Ja Nein Ja Nein Ja Ja

Nein Nein Nein Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

DisplayPort1

DisplayPort IN1

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PIP/PBP2 BILD 1: OPTION (TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Stockplatz für Zusatzplatine (SLOT2 (DP))

Stockplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Stockplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: OPTION (TMDS)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PBP1 BILD 1: OPTION (TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: OPTION (TMDS)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PBP3 BILD 1: HDMI1 (MODUS1)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: HDMI1 (MODUS1)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Nein

Nein

Ja

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2 Ja

Nein Ja

Nein Ja

Nein Ja

Ja

Nein

Nein Nein Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Stockplatz für Zusatzplatine (SLOT2 (DP))

Stockplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Stockplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: HDMI2 (MODUS1)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Nein

Nein

Ja

Nein

Ja

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Nein

Nein

Ja

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2 Ja

Nein Ja

Nein Ja

Nein Ja

Ja

Nein Nein

Nein Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PBP3 BILD 1: HDMI3 (MODUS1)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: HDMI3 (MODUS1)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Nein

Nein

Ja

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Nein

Nein

Ja

Nein

Ja

Nein

Nein

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2 Ja

Nein Ja

Nein Ja

Nein Ja

Ja

Nein Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PBP3 BILD 1: MP

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: MP

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI2 HDMI IN2

MODUS 1

Nein

Nein

Ja

Nein

Nein

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

HDMI3 HDMI IN3

MODUS 1

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2 Ja

Nein Ja

Nein Ja

Nein Ja

Ja

Nein Nein

Nein Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Stockplatz für Zusatzplatine (SLOT2 (DP))

Stockplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Stockplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 1: DisplayPort2

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Ja

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Ja

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Ja

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2 Ja

Nein Ja

Nein Ja

Nein Ja

Ja

Nein Nein

Nein Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PBP3 BILD 1: DisplayPort1

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: DisplayPort1

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Nein

Ja

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Nein

Ja

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Nein

Ja

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

DisplayPort1

DisplayPort IN1

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

PBP3 BILD 1: OPTION (DP)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 -

DisplayPort IN2

DisplayPort IN1

Steckplatz für Zusatzplatine (SLOT2 (DP))

Steckplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: OPTION (DP)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Nein

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Nein

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Nein

Ja

Nein

MP

-

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

DisplayPort2

DisplayPort IN2

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

DisplayPort1

DisplayPort IN1

-

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

-

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Ja

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

Bild 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Anschluss

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort IN2

DisplayPort IN1

Stockplatz für Zusatzplatine (SLOT2 (DP))

Stockplatz für Zusatzplatine (SLOT2 (DP-TMDS))

Stockplatz für Zusatzplatine (SLOT2 (TMDS))

Bild 2 Anschluss

ANSCHLUSSEIN-STELLUNG*

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

MODUS 2

MODUS 1

--- KANAL2 MODUS 1

Bild 1: OPTION (TMDS)

HDMI1 HDMI IN1

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Nein

Ja

HDMI2 HDMI IN2

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Nein

Ja

HDMI3 HDMI IN3

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Nein

Ja

MODUS 2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Ja

Ja

Nein

Nein

Ja

MP –

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Nein

Ja

DisplayPort2

DisplayPort IN2 –

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Nein

Ja

DisplayPort1

DisplayPort IN1 –

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Ja

Nein

Nein

Ja

OPTION

Steckplatz für Zusatzplatine (SLOT2 (DP))

–

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (DP+TMDS))

KANAL2

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Nein

Steckplatz für Zusatzplatine (SLOT2 (TMDS))

MODUS 1

Ja

Nein

Ja

Nein

Ja

Nein

Ja

Ja

Nein

Nein

Ja

*1: KANALEINSTELLG SLOT2 für SLOT2 (DP+TMDS)

BILDANZAHL: 4 BILDER

Aus einer Gruppe kann jeweils nur ein Eingangssignal ausgewählt werden.

Auf jedem Bildschirm wird eine von fünf Gruppen angezeigt. Eine Gruppe kann mehr als einmal ausgewählt werden.

Gruppe A	Gruppe B	Gruppe C	Gruppe D	Gruppe E
DisplayPort1OPTION (DP)	DisplayPort2	HDMI1HDMI2HDMI3MP	HDMI1HDMI2HDMI3MP	OPTION (TMDS)

HINWEIS: ANSCHLUSSEINSTELLUNG für HDMI1/HDMI2/HDMI3 ist ausschließlich MODUS1.

OPTION (DP) und OPTION (TMDS) können nicht gleichzeitig ausgewählt werden (nur die Auswahl einer der beiden Optionen ist möglich).

VIDEO OUT

Hauptbild	DisplayPort1	DisplayPort2	HDMI1	HDMI2	HDMI3	OPTION		MP
Stecker	DisplayPort IN1	DisplayPort IN2	HDMI IN1	HDMI IN2	HDMI IN3	Steckplatz für Zusatzplatine (SLOT2 (DP))	Steckplatz für Zusatzplatine (SLOT2 (HDMI))	-
DisplayPort Ja		Nein Nein	Nein	Nein		Ja	Nein	Nein

Wenn der Monitor ein Signal am DisplayPort-Ausgang ausgibt, wählen Sie als Eingangssignal „DisplayPort1“ oder OPTION aus.

Die Signalausgabefunktion dieses Monitors unterstützt Inhalte, die durch HDCP geschützt sind. In diesem Fall können bis zu 3 Monitore angeschlossen werden. Bei Verwendung einer Zusatzplatine legen Sie KANALEINSTELLG SLOT2 auf KANAL1 und KANALAUSWAHL SLOT2 auf „DisplayPort“ fest (siehe Seite 45).

HINWEIS: Wenn Sie ein Signal über den DisplayPort-Ausgang ausgeben möchten, sind nur einige Slot2-Zusatzplatinen verfügbar, die einen DisplayPort-Signalausgang aufweisen.

Weniger Stellplatz: Bietet die ideale Lösung für Umgebungen mit hervorragender Bildqualität.

SPECTRAVIEW ENGINE: Dieses System dient zum Verbessern der Bildqualität des Monitors. Jeder Monitor wird werkseitig kalibriert. Durch in Echtzeit vorgenommene automatische Korrekturen während des Monitorbetriebs werden ohne jeden Benutzereingriff optimale Einstellungen konfiguriert.

OmniColor: Kombiniert sechsachsige Farbsteuerung mit dem sRGB-Standard. Die sechsachsige Farbsteuerung ermöglicht Farbeinstellungen über sechs Achsen (R, G, B, C, M und Y) anstelle der bisher verfügbaren drei Achsen (R, G und B). Der sRGB-Standard gibt dem Monitor ein einheitliches Farbprofil. Dadurch wird sichergestellt, dass die auf dem Bildschirm angezeigten Farben exakt mit dem Farbausdruck übereinstimmen (Voraussetzungen: Betriebssystem, das sRGB unterstützt, und sRGB-Drucker). Dies ermöglicht die Einstellung der Farben auf dem Bildschirm und die Anpassung der Farbtreue des Monitors an eine Reihe von Standards.

sRGB-Farbsteuerung: Hierbei handelt es sich um einen Farbverwaltungsstandard, der einen Farbabgleich zwischen Computermonitoren und anderen Peripheriegeräten ermöglicht. Der sRGB-Standard basiert auf einem kalibrierten Farbraum und sorgt für optimale Farbdarstellung sowie Abwärtskompatibilität mit anderen gängigen Farbstandards.

OSD-Bedienelemente (On-Screen Display): Sie können das Bild schnell und einfach mit auf dem Bildschirm angezeigten Menüs einstellen.

Plug and Play: Diese Microsoft® -Lösung in den Windows® -Betriebssystemen erleichtert Einrichtung und Installation, da der Monitor Daten zu seinen Merkmalen (beispielsweise Bildschirmgröße und unterstützte Auflösungen) an den Computer senden kann und die Bildschirmdarstellung automatisch optimiert.

IPM-System (Intelligent Power Manager): Dieses System stellt innovative Stromsparmethoden bereit, mit deren Hilfe der Monitor in einen Modus mit geringerer Leistungsaufnahme umschaltet, wenn er nicht genutzt wird. Dadurch können zwei Drittel der Stromkosten gespart sowie Emissionen und Kosten für die Klimatisierung des Arbeitsplatzes reduziert werden.

FullScan-Funktion: In den meisten Auflösungen können Sie den vollen Anzeigebereich nutzen, also mit einem größeren Bild arbeiten.

Montageadapter nach VESA-Standard (FDMlv1): Der Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMlv1) entspricht. NEC empfiehlt die Verwendung einer Halterung, die TÜV-GS (Deutschland) und/oder dem UL1678-Standard (Nordamerika) entspricht.

ZOOM: Erweitert oder reduziert die Größe des Bildes in horizontaler und vertikaler Richtung.

Selbstdiagnose: Bei Auftreten eines internen Fehlers wird eine Fehlerstatusmeldung angezeigt.

USB-Hub: Ermöglicht das Anschließen von Digitalkameras, Scannern, Tastaturen und anderen Geräten.

HDCP (High-bandwidth Digital Content Protection): HDCP ist ein System, mit dem das illegale Kopieren von digital eingespeisten Videodaten verhindert werden soll. Wenn Sie Videos nicht betrachten können, die mit einem digitalen Signal übertragen werden, bedeutet das nicht zwangsläufig, dass der Monitor defekt ist. Bei mit HDCP ausgerüsteten Systemen kann es Situationen geben, in denen bestimmte Inhalte durch HDCP geschützt sind und auf Wunsch/Absicht der HDCP-Gemeinde (Digital Content Protection LLC) nicht angesehen werden können.

Steckplatz für Zusatzplatine: Sie können eine Zusatzplatine verwenden. Bitte wenden Sie sich für ausführliche Informationen an Ihren Händler.

DICOM SIM.: Eine Emulation einer DICOM-Gammakurve, die in Form von festen Werten in einer Nachschlagetabelle im Monitor gespeichert ist. Bei Auswahl von DICOM SIM. werden diese Werte in die aktive Nachschlagetabelle des Monitors geladen, um eine DICOM-ähnliche Gammakorrekturkurve zu erstellen. Eignet sich für die Betrachtung von klinischen DICOM-Bildern. Darf nicht zur Anzeige von DICOM-Bildern bei der Befundung eingesetzt werden.

TILE MATRIX, TILE COMP (TILE-VERGLEICH): Zeigt ein Bild über mehrere Bildschirme präzise an und kompensiert dabei die Breite der Frontblende.

Kein Bild

• Das Signalkabel muss richtig mit Grafikkarte/Computer verbunden sein.
  • Die Grafikkarte muss richtig in den Steckplatz eingesetzt sein.
  • Der Hauptschalter muss sich in der Position ON befinden.
  • Die Netzschalter von Monitor und Computer müssen sich in der Position EIN befinden.
• Vergewissern Sie sich, dass eine unterstützte Auflösung für die verwendete Grafikkarte bzw. das verwendete System ausgewählt wurde. Sehen Sie im Zweifelsfall die Bedienungsanleitung der Grafikkarte oder des Systems ein, um die Auflösung zu ändern.
• Überprüfen Sie, ob für Monitor und Grafikkarte die empfohlenen Signaltimings eingestellt wurden und ob die Geräte kompatibel sind.
• Prüfen Sie, ob der Stecker des Signalkabels verbogen wurde oder ob Stifte im Stecker fehlen.
• Der Monitor schaltet sich nach der festgelegten Zeitspanne automatisch in den Standby-Modus, wenn kein Signal mehr empfangen wird. Drücken Sie die Netztaste auf der Fernbedienung oder die Netztaste am Monitor.
• Wenn Sie beim Starten des Computers das Signalkabel abziehen, werden möglicherweise keine Bilder angezeigt. Schalten Sie den Monitor und den Computer aus, schließen Sie das Signalkabel an, und schalten Sie den Computer und den Monitor anschließend wieder ein.
• Prüfen Sie bei Verwendung einer optionalen Zusatzplatine die Einstellung für OPTION POWER.

Netzschalter reagiert nicht

- Ziehen Sie das Netzkabel des Monitors aus der Steckdose, um den Monitor auszuschalten und zurückzusetzen.

- Überprüfen Sie den Hauptnetzschalter des Monitors.

Bildschatten

- Bei Geräten mit LCD-Technologie tritt ein Phänomen auf, das als Bildschatten bezeichnet wird. Bildschatten sind verbleibende oder so genannte „Geisterbilder“, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über einen längeren Zeitraum sollte vermieden werden. Sie können den Bildschatten beseitigen, indem Sie den Monitor so lange im Standby-Modus (per Fernbedienung) oder ausgeschaltet belassen, wie das vorherige Bild angezeigt wurde. Wurde auf dem Monitor beispielsweise eine Stunde lang ein Standbild angezeigt, und bleibt ein „Geisterbild“ sichtbar, sollte der Monitor mindestens eine Stunde im Standby-Modus oder ausgeschaltet verbleiben, damit der Bildschatten verschwindet.

HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt wie bei allen Anzeigegeräten die Darstellung von bewegten Bildern und die Aktivierung eines bewegten Bildschirmschoners oder das Wechseln von Einzelbildern in regelmäßigen Abständen, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor in den Standby-Modus oder aus, wenn Sie ihn nicht verwenden.

Das angezeigte Bild flackert

• Bei Verwendung eines Leitungsverstärkers, eines Verteilers oder eines langen Kabels kann das Bild vorübergehend körnig sein oder flackern. Schließen Sie das Kabel in diesem Fall ohne Verwendung eines Leitungsverstärkers oder Verteilers direkt an den Monitor an, oder tauschen Sie das Kabel gegen ein hochwertigeres aus. Eine Verlängerung mit einem Twisted-Pair-Kabel kann je nach Betriebsumgebung des Monitors oder des verwendeten Kabels zu einem körnigen Bild führen. Weitere Informationen erhalten Sie bei Ihrem Händler.
• Bei einigen HDMI-Kabeln wird das Bild möglicherweise nicht korrekt wiedergegeben. Verwenden Sie bei einer Eingangsauflösung von 1920 x 2160, 3840 x 2160 oder 4096 x 2160 ein HDMI-Kabel, das nachweislich eine Auflösung von 4K unterstützt.

Bild ist nicht stabil, unscharf oder verschwimmt

• Das Signalkabel muss richtig mit dem Computer verbunden sein.
• Verwenden Sie die OSD-Steuerungen zur Bildeinstellung, um das Bild scharf zu stellen, indem Sie den Optimierungswert erhöhen oder verringern. Wird der Anzeigemodus geändert, müssen die OSD-Bildeinstellungen gegebenenfalls erneut angepasst werden.
• Überprüfen Sie, ob für Monitor und Grafikkarte die empfohlenen Signaltimings eingestellt wurden und ob die Geräte kompatibel sind.
• Ist der Text verstümmelt, wechseln Sie in einen Videomodus ohne Zeilensprung („non-interlaced“) bei einer Bildwiederholfrequenz von 60 Hz.
• Möglicherweise treten Bildstörungen auf, wenn Sie die Stromversorgung einschalten, die Einstellungen ändern oder die Einstellungen eines angeschlossenen Geräts ändern. Dies ist kein Produktfehler.

Die LED am Monitor leuchtet nicht (weder blau noch rot)

• Der Netzschalter muss sich in der Position EIN befinden und das Netzkabel muss angeschlossen sein.
  • Der Hauptschalter muss sich in der Position ON befinden.
• Stellen Sie sicher, dass sich der Monitor nicht im Stromsparmodus befindet (drücken Sie eine Taste, oder bewegen Sie die Maus).
• Vergewissern Sie sich, dass die Option BETRIEBSANZEIGE im OSD auf EIN festgelegt wurde.

LED blinkt oder leuchtet in verschiedenen Farben außer Blau

• Möglicherweise ist ein spezifischer Fehler aufgetreten. Wenden Sie sich in diesem Fall an Ihren Händler.
• Wenn der Monitor aufgrund einer internen Temperatur über der normalen Betriebstemperatur ausgeschaltet wird, blinkt die LED sechs Mal grün, gelb oder rot auf. Schalten Sie den Monitor wieder ein, wenn Sie sichergestellt haben, dass wieder die normale Betriebstemperatur erreicht wurde.
• Der Monitor befindet sich möglicherweise im Standby-Modus. Drücken Sie die Netztaste auf der Fernbedienung oder die Netztaste am Monitor.

Das Bild wird nicht ordnungsgemäß wiedergegeben

• Verwenden Sie die OSD-Steuerungen für die Bildeinstellung, um das Bild zu vergrößern bzw. verkleinern.
• Vergewissern Sie sich, dass für die verwendete Grafikkarte bzw. das verwendete System eine unterstützte Auflösung ausgewählt wurde. Sehen Sie im Zweifelsfall die Bedienungsanleitung der Grafikkarte oder des Systems ein, um die Auflösung zu ändern.

Die ausgewählte Auflösung wird nicht richtig dargestellt

- Öffnen Sie das OSD-Menü „Information“, und überprüfen Sie, ob die richtige Auflösung gewählt wurde. Ist das nicht der Fall, wählen Sie die entsprechende Option.

Kein Ton

• Prüfen Sie, ob das Audiokabel richtig angeschlossen ist.
• Prüfen Sie, ob STUMM aktiviert wurde. Aktivieren bzw. deaktivieren Sie die Stummschaltung mithilfe der Fernbedienung.
• Prüfen Sie, ob die LAUTSTÄRKE auf den Mindestwert eingestellt wurde.
• Prüfen Sie, ob der Computer Audiosignale über DisplayPort unterstützt. Wenden Sie sich im Zweifelsfall an Ihren Händler.
• Wenn LINE OUT nicht funktioniert, überprüfen Sie, ob SURROUND aktiviert ist.
• Prüfen Sie den Umschalter für die internen/externen Lautsprecher.
• Wenn kein HDMI-CEC-Audiogerät angeschlossen ist, setzen Sie AUDIOEMPFÄNGER auf AUS.

Die Fernbedienung funktioniert nicht

• Prüfen Sie den Ladestand der Batterien in der Fernbedienung.
• Prüfen Sie, ob die Batterien richtig eingelegt sind.
• Vergewissern Sie sich, dass die Fernbedienung auf den Fernbedienungssensor des Monitors gerichtet ist.
• Überprüfen Sie den Status der IR SPERR EINSTELLUNGEN.
• Wenn der Fernbedienungssensor am Monitor von direktem Sonnenlicht oder starkem Licht angestrahlt oder von einem Gegenstand verdeckt wird, funktioniert die Fernbedienung möglicherweise nicht.

Die Funktion ZEITPLAN/ABSCHALT-TIMER arbeitet nicht korrekt

• Die ZEITPLAN-Funktion wird deaktiviert, wenn der ABSCHALT-TIMER eingeschaltet wird.
- Wenn die ABSCHALT-TIMER-Funktion aktiviert ist und die Netzspannung ausgeschaltet oder unterbrochen wird, wird der ABSCHALT-TIMER zurückgesetzt.

Verschneites Bild, schlechte Tonqualität beim Fernsehen

- Prüfen Sie die Antennen-/Kabelverbindung. Verwenden Sie bei Bedarf ein neues Kabel.

USB-Hub funktioniert nicht

• Vergewissern Sie sich, dass das USB-Kabel richtig angeschlossen ist. Weitere Informationen finden Sie in der Bedienungsanleitung zum USB-Gerät.
• Vergewissern Sie sich, dass der USB-Upstream-Anschluss des Monitors mit dem USB-Downstream-Anschluss des Computers verbunden ist. Vergewissern Sie sich, dass der Computer eingeschaltet oder USB-STROMVERS. auf EIN festgelegt ist.
• Wenn dieses Gerät ein angeschlossenes USB-Speichergerät nicht erkennt, prüfen Sie dessen Format.
• Ziehen Sie bei der Verwendung von zwei Upstream-Verbindungen ein USB-Upstream-Kabel ab.

Interferenzen beim Fernsehen

- Überprüfen Sie die Komponenten auf ihre Abschirmung, bewegen Sie sich wenn nötig vom Monitor weg.

USB-, RS-232C- oder LAN-Steuerung ist nicht möglich

• Prüfen Sie die Verbindung über RS-232C (Nullmodemkabel) oder das LAN-Kabel. Ein LAN-Kabel (Cat-5-Kabel oder besser) wird für die Verbindung benötigt.
• Prüfen Sie, ob das USB-Kabel an den Anschluss USB2 angeschlossen ist. Prüfen Sie, ob EXTERNE STEUERUNG auf FREIGEBEN und PC-QUELLE auf EXTERNER PC festgelegt ist.

Der Monitor schaltet sich automatisch in den Standby-Modus

• Prüfen Sie die Einstellung für ABSCHALT-TIMER.
  • Legen Sie die Funktion CEC auf AUS fest.

Der Media-Player erkennt das USB-Speichergerät nicht

- Prüfen Sie, ob ein USB-Speichergerät an den Anschluss USB MP angeschlossen ist.

MicroSD-Karte funktioniert nicht

• Prüfen Sie, ob die microSD-Karte korrekt eingesetzt ist.
• Prüfen Sie das Format der microSD-Karte.

Technische Daten: P654Q

Produktspezifikationen

LCD-Modul			65"/163,9 cm diagonal
			Pixelabstand: 0,372 mm
			Auflösung: 3840 x 2160
			Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafikkarte)
			Helligkeit: 700 cd/m2 (max.) bei 25 °C
			Kontrastverhältnis: 4000:1
			Betrachtungswinkel: 89° (typ.) bei CR>10
Frequenz Horizontal:			31,5 kHz - 91,1 kHz
			Vertical: 24,0–85,0 Hz (digitaler Signaleingang)
Pixeltakt Digital: 25,0 MHz–540,0 MHz (DisplayPort), 25,0 MHz–600,0 MHz (HDMI)
Sichtbare Bildgröße 1428,48 x 803,55 mm
Eingangssignal
DisplayPort	DisplayPort-Anschluss	Digital RGB DisplayPort V1.2 (HDCP 1.3)
			VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz), 1080p, 1080i, 720p bei 50 Hz/60 Hz, 576p bei 50 Hz, 480p bei 60 Hz, 3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))
HDMI HDMI	Anschluss Digital YUV	Digital RGB	HDMI (HDCP 1.4/2.2)
			VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz), 1080p, 1080i, 720p bei 50 Hz/60 Hz, 576p bei 50 Hz, 460p bei 60 Hz, 576i bei 50 Hz, 480i bei 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODUS2)), 4096x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODUS2))*1,*2
Ausgangssignal
DisplayPort	DisplayPort-Anschluss	Digital RGB DisplayPort V1.2 (HDCP 1.3)
AUDIO
AUDIO-Eingang	Stereo-Minibuchse Analoges	Stereo L/R 0,5 Vrms
	Audiosignal
	HDMI-Anschluss Digitales	PCM 32, 44,1, 48 KHz (16/20/24 Bit)
	Audiosignal
	DisplayPort-Anschluss	PCM 32, 44,1, 48 KHz (16/20/24 Bit)
AUDIO-Ausgang	Stereo-Minibuchse Analoges	Stereo L/R 0,5 Vrms
	Audiosignal
Lautsprecherausgang Externe Lautsprecherbuchse 15 W + 15 W (8 Ohm)Interne Lautsprecher 10 W + 10 W (Stereo)
Steuerung	RS-232C-EINGANG: LAN: Remote IN:	9 Pin D-SubRJ-45 10 BASE-T/100 BASE-TX x 2Stereo-Minibuchse 3,5 mm O
SD-Karten-Hub			Anschluss: microSD-Karte. microSDHC-Speicherkarten bis 32 GB werden unterstützt.
USB-Hub	USB1: USB2: USB CM1 (2 A): USB CM2: USB MP:	USB-2.0-Downstream-AnschlussUSB-2.0-Upstream-AnschlussAnschluss für Stromversorgung, 5 V/2 A (max.)USB-Serviceanschluss für die WartungAnschluss für Media-Player/Firmware-Updates
Netzspannung			4,8–2,0 A bei 100–240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme	Normalbetrieb:	Ca. 230 W
Betriebsumgebung	Temperatur: Feuchtigkeit: Höhe:	0–40 °C/32–104 °F20 - 80 % (ohne Kondensation)0 - 3000 m (Helligkeit kann sich bei steigender Höhe reduzieren)
Lagerung	Temperatur: Feuchtigkeit:	-20 - 60 °C / -4 - 140 °F10 - 90 % (ohne Kondensation) / 90 % - 3,5 % x (Temp - 40°C) bei über 40°C
Maße*3			1457,1 (B) x 832,1 (H) x 79,4 (T) mm/57,37 (B) x 32,76 (H) x 3,13 (T) Zoll
Gewicht			40,6 kg (89,5 lbs)
VESA-kompatibler Montageadapter			400 x 400 mm (M8, 4 Löcher)
Energiesparfunktion			VESA DPM
Stromversorgung für Slot-2-OPTION			16V/4,7 A

HINWEIS: Die technischen Daten können ohne vorherige Ankündigung geändert werden.
*1: Komprimiertes Bild.
*2: Wiedergegebener Text kann unscharf dargestellt sein.
^*3 : Die Maße gelten nur für den Monitor und umfassen keine hervorstehenden Anbauteile.

Technische Daten: P754Q

Produktspezifikationen

LCD-Modul			75"/189,27 cm diagonal
			Pixelabstand: 0,430 mm
			Auflösung: 3840 x 2160
			Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafikkarte)
			Helligkeit: 650 cd/m2 (max.) bei 25 °C
			Kontrastverhältnis: 1200:1
			Betrachtungswinkel: 89° (typ.) bei CR>10
Frequenz Horizontal:			31,5 kHz - 91,1 kHz
			Vertical: 24,0–85,0 Hz (digitaler Signaleingang)
Pixeltakt Digital: 25,0 MHz–540,0 MHz (DisplayPort), 25,0 MHz–600,0 MHz (HDMI)
Sichtbare Bildgröße 1649,66 x 927,94 mm
Eingangssignal
DisplayPort	DisplayPort-Anschluss	Digital RGB DisplayPort V1.2 (HDCP 1.3)
			VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz), 1080p, 1080i, 720p bei 50 Hz/60 Hz, 576p bei 50 Hz, 480p bei 60 Hz, 3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))
HDMI HDMI	Anschluss Digital YUV	Digital RGB	HDMI (HDCP 1.4/2.2)
			VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz), 1080p, 1080i, 720p bei 50 Hz/60 Hz, 576p bei 50 Hz, 450p bei 60 Hz, 576i bei 50 Hz, 480i bei 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODUS2)), 4096x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODUS2))*1,*2
Ausgangssignal
DisplayPort	DisplayPort-Anschluss	Digital RGB DisplayPort V1.2 (HDCP 1.3)
AUDIO
AUDIO-Eingang	Stereo-Minibuchse Analoges	Audiosignal	Stereo L/R 0,5 Vrms
	HDMI-Anschluss Digitales	Audiosignal	PCM 32, 44,1, 48 KHz (16/20/24 Bit)
	DisplayPort-Anschluss	Digitales	PCM 32, 44,1, 48 KHz (16/20/24 Bit)
AUDIO-Ausgang	Stereo-Minibuchse Analoges	Audiosignal	Stereo L/R 0,5 Vrms
Lautsprecherausgang Externe Lautsprecherbuchse 15 W + 15 W (8 Ohm)Interne Lautsprecher 10 W + 10 W (Stereo)
Steuerung	RS-232C-EINGANG: LAN: Remote IN:	9 Pin D-SubRJ-45 10 BASE-T/100 BASE-TX x 2Stereo-Minibuchse 3,5 mm ∅
SD-Karten-Hub			Anschluss: microSD-Karte. microSDHC-Speicherkarten bis 32 GB werden unterstützt.
USB-Hub	USB1: USB2: USB CM1 (2 A): USB CM2: USB MP:	USB-2.0-Downstream-AnschlussUSB-2.0-Upstream-AnschlussAnschluss für Stromversorgung, 5 V/2 A (max.)USB-Serviceanschluss für die WartungAnschluss für Media-Player/Firmware-Updates
Netzspannung			4,4–1,9 A bei 100–240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme	Normalbetrieb:		Ca. 195 W
Betriebsumgebung	Temperatur: Feuchtigkeit: Höhe:		0–40 °C/32–104 °F20 - 80 % (ohne Kondensation)0 - 3000 m (Helligkeit kann sich bei steigender Höhe reduzieren)
Lagerung	Temperatur: Feuchtigkeit:		-20 - 60 °C / -4 - 140 °FFeuchtigkeit: 10 - 90 % (ohne Kondensation) / 90 % - 3,5 % x (Temp - 40°C) bei über 40°C
Maße*3			1681,2 (B) x 959,6 (H) x 71,1 (T) mm/66,2 (B) x 37,8 (H) x 2,8 (T) Zoll
Gewicht			52,6 kg (116,0 lbs)
VESA-kompatibler Montageadapter			400 x 400 mm (M8, 4 Löcher)
Energiesparfunktion			VESA DPM
Stromversorgung für Slot-2-OPTION			16V/4,7 A

HINWEIS: Die technischen Daten können ohne vorherige Ankündigung geändert werden.
*1: Komprimiertes Bild.
^*2 : Wiedergegebener Text kann unscharf dargestellt sein.
*3: Die Maße gelten nur für den Monitor und umfassen keine hervorstehenden Anbauteile.

Informationen des Herstellers zu Recycling und Energieverbrauch

NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und Beamtengewerkschaft).

Entsorgung alter NEC-Geräte

Ziel des Recyclings ist es, durch Wiederverwendung, Verbesserung, Wiederaufbereitung oder Rückgewinnung von Material einen Nutzen für die Umwelt zu erzielen. Spezielle Recyclinganlagen gewährleisten, dass mit umweltschädlichen Komponenten verantwortungsvoll umgegangen wird und diese sicher entsorgt werden. Um für unsere Produkte die beste Recycling-Lösung zu gewährleisten, bietet NEC DISPLAY SOLUTIONS eine große Anzahl an Recycling-Verfahren und informiert darüber, wie das jeweilige Produkt umweltbewusst entsorgt werden kann, sobald das Ende der Produktlebensdauer erreicht wird.

Alle erforderlichen Informationen bezüglich der Entsorgung des Produktes sowie länderspezifische Informationen zu Recycling-Einrichtungen erhalten Sie auf unserer Website:

Dieser Monitor verfügt über fortschrittliche Energiesparfunktionen. Wird ein Energiesparsignal an den Monitor gesendet, so wird der Energiesparmodus aktiviert. Der Monitor wird in einen einzigen Energiesparmodus versetzt.

Weitere Informationen erhalten Sie unter folgenden Adressen:

https://www.necdisplay.com/ (in den USA)

Für die Anforderungen gemäß ErP/ErP (Netzwerk-Standby):

Außer unter den folgenden Bedingungen: Der Monitor ist mit einer Zusatzplatine ausgestattet.

EINGANGSSIGNALERKENNUNG ist auf eine andere Einstellung als KEINE

festgelegt.

USB-STROMVERS. ist auf EIN gesetzt.

DisplayPort unter ANSCHLUSSEINSTELLUNG ist auf MST festgelegt.

Leistungsaufnahme (gelb leuchtend): 2,0 W oder weniger (mit 1 verbundenem Anschluss)/3,0 W oder weniger (mit allen verbundenen Anschlüssen).

Zeit bis zur Aktivierung des Energiesparmodus: 10 s (Standardeinstellung)

Leistungsaufnahme (gelb blinkend): 0,5 W oder weniger.

Zeit bis zur Aktivierung des Energiesparmodus: 3 min (Standardeinstellung)

(Sofern der Monitor nicht mit mehreren Eingangssignalen gespeist wird.)

WEEE-Zeichen (Europäische Richtlinie 2012/19/EU und Abänderungen)

Entsorgungalter Geräte: In der Europäischen Union

Gemäß EU-Gesetzgebung und deren Umsetzung in den einzelnen Mitgliedstaaten müssen elektrische und elektronische Geräte, die das links abgebildete Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Befolgen Sie bei der Entsorgung solcher Produkte bitte die Richtlinien der örtlichen Behörden bzw. erfragen Sie diese bei dem Händler, bei dem Sie das Gerät gekauft haben, oder verfahren Sie ggf. gemäß den geltenden Vorschriften und Gesetzen bzw. einer entsprechenden Vereinbarung. Die Kennzeichnung elektrischer und elektronischer Produkte gilt möglicherweise nur in den derzeitigen Mitgliedstaaten der Europäischen Union.

Außerhalb der Europäischen Union

Außerhalb der Europäischen Union informieren Sie sich bitte bei den zuständigen örtlichen Behörden über die ordnungsgemäße Entsorgung elektrischer und elektronischer Geräte.

Für die EU: Der durchgestrichene Abfallbehälter bedeutet, dass verbrauchte Batterien nicht über den allgemeinen Hausmüll entsorgt werden dürfen. Es gibt ein getrenntes Sammelsystem für Altbatterien, um die ordnungsgemäße Behandlung und Wiederverwertung entsprechend den geltenden Vorschriften zu ermöglichen.

Gemäß der Richtlinie 2006/66/EG in der aktuellen Fassung dürfen Batterien nicht auf ungeeignete Weise entsorgt werden. Die Batterie muss getrennt durch einen örtlichen Entsorger gesammelt werden.

[Hinweis] Informationen zur MPEG-4 AVC- und MPEG-4 Visual-Lizenz für dieses Produkt

1. MPEG-4 AVC

THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD ("AVC VIDEO") AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE HTTP://WWW.MPEGLA.COM

2. MPEG-4 Visual

THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD ("MPEG-4 VIDEO") AND/OR (ii) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NONCOMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL, INTERNAL AND COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE HTTP://WWW.MPEGLA.COM.
