Basic - Blutzuckermessgerät IME-DC - Kostenlose Bedienungsanleitung

Produkttyp	Blutzuckermessgerät
Maße	88 mm x 62 mm x 22 mm
Gewicht	56,5 g
Energieversorgung	1 x 3V Lithium-Knopfzelle, ca. 1000 Messungen
Display	LCD
Messbereich	20–600 mg/dL (1,1–33,3 mmol/L)
Messdauer	10 Sekunden
Blutvolumen	2 μL
Speicher	100 Blutzuckerwerte mit Datum und Uhrzeit
Messtemperatur	14 °C – 40 °C
Lagertemperatur	4 °C – 32 °C
Hämatokritwert	30 % – 55 %
Luftfeuchtigkeit	< 85 %
Codierung	Automatisch über Code-Streifen
Automatische Abschaltung	Ja, nach 1 Minute ohne Reaktion
Datenübertragung	RS-232 PC-Schnittstelle
Reinigung	Weiches, trockenes Tuch; Oberflächendesinfektion erlaubt
Garantie	2 Jahre
Qualitätsstandards	IVD (98/79/EG), IEC 60601-1, IEC 61010-1, IEC 60601-1-2

Häufig gestellte Fragen - Basic IME-DC

Wie schalte ich das Messgerät ein?

Drücken Sie die Haupttaste oder führen Sie einen Teststreifen in die Einführzone ein. Das Gerät schaltet sich automatisch ein.

Wie codiere ich das Messgerät bei neuen Teststreifen?

Stecken Sie den beiliegenden Code-Streifen in die Einführzone, während das Gerät ausgeschaltet ist. Warten Sie den zweiten Signalton ab. Der neue Code wird im Display angezeigt.

Was bedeutet die Fehlermeldung E-b?

Die Batteriespannung ist zu niedrig für eine Messung. Wechseln Sie die 3V Lithium-Knopfzelle (siehe Batteriewechsel).

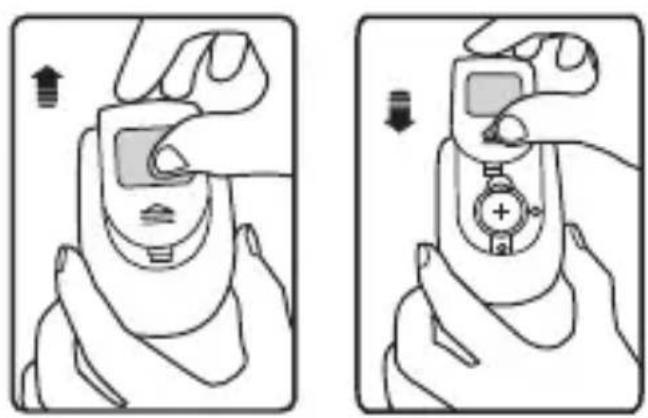

Wie wechsle ich die Batterie?

Entfernen Sie den Batteriedeckel auf der Rückseite. Schieben Sie die Messingklammer nach oben, heben Sie die alte Batterie heraus, setzen Sie eine neue 3V Lithium-Knopfzelle mit dem Pluszeichen nach oben ein und drücken Sie sie in die Halterung. Stellen Sie anschließend Datum, Uhrzeit und Messeinheit neu ein.

Wie reinige ich das Messgerät?

Verwenden Sie ein weiches, trockenes Tuch. Keine Reinigungsmittel benutzen. Eine Oberflächendesinfektion mit handelsüblichen Desinfektionstüchern ist erlaubt.

Welche Teststreifen sind mit dem Gerät kompatibel?

Verwenden Sie ausschließlich IME-DC Teststreifen. Die Teststreifendose enthält einen Code-Streifen, der vor Gebrauch codiert werden muss.

Was bedeuten die Anzeigen HI und LO?

HI bedeutet, dass der Blutzuckerwert über 600 mg/dL (33,3 mmol/L) liegt. LO bedeutet, dass der Wert unter 20 mg/dL (1,1 mmol/L) liegt. Bei diesen Anzeigen sollten Sie sofort einen Arzt aufsuchen.

Wie überprüfe ich die Funktion des Geräts mit dem Check-Streifen?

Stecken Sie den Check-Streifen in die Einführzone. Das Gerät zeigt für 2 Sekunden alle Symbole an. Bei einwandfreier Funktion erscheint das Smiley-Symbol . Erscheint ein E, liegt eine Fehlfunktion vor.

Kann ich die Messeinheit ändern?

Ja, drücken Sie die Einstelltaste mehrmals, bis die Messeinheit blinkt. Mit der Haupttaste können Sie zwischen mg/dL und mmol/L wechseln. Bestätigen Sie mit der Einstelltaste.

Was tun, wenn das Kontrolllösungsergebnis außerhalb des Bereichs liegt?

Überprüfen Sie das Verfallsdatum von Teststreifen und Kontrolllösung, den Code auf Übereinstimmung, die Lagertemperatur und ob die Flasche fest verschlossen war. Wiederholen Sie die Messung. Bleibt das Ergebnis außerhalb, kontaktieren Sie den IME-DC Kundenservice.

BEDIENUNGSANLEITUNG Basic IME-DC

Beschreibung der Systemkomponenten 6-9

Streifeneinfuhr, LCD, Haupttaste 6

Batteriefach, Einstelltaste, Datenanschluss 7

Checkstreifen, Codestreifen 8

Teststreifen 9

Inbetriebnahme 10-12

Symbol-Definition 13-17

Smiley Meldung, Code-Nummer 13

Teststreifenmeldung, Bluteinzugsmeldung, Messdauer 14

Testergebnis, „HI“ - „LO“ - Meldung 15

Messeinheit, Speicheranzeige 16

Fehlermeldung 17

Anwendung der Kontrolllösung 18

Testdurchführung mit der Kontrolllösung 19-20

Das Testergebnis liegt außerhalb des Kontrollbereiches 21

Inhaltsverzeichnis

Blutgewinnung und Beschreibung der Stechhilfe 22

Bestimmung des Blutzuckerwertes 23-24

Fehlmessungen mit Blut 25

Glucosewerte 26

Produktbeschreibung - Teststreifen 27

Technische Spezifikation - Blutzuckermessgerät 28

Datentransfer / Qualitätsstandart 29

Artikelliste 30

Reinigung und Pflege 31

Batteriewechsel 32

Garantie 33

Kurzanleitung 34

Zeichenerklärung 35

Herzlichen Glückwunsch !

Sie haben das IME-DC Blutzuckermessgerät erworben, mit dem Sie, in Verbindung mit dem IME-DC Teststreifen und dem entsprechenden Zubehör, einfach und bequem Ihren Blutzucker bestimmen können.

Der Messbereich des Gerätes liegt zwischen 20 – 600 mg/dL bzw. 1.1 – 33,3 mmol/L.

Bitte sprechen Sie mit Ihrem Arzt, auf welche Messeinheit Ihre Therapie ausgerichtet wurde.

Um eine exakte Blutzuckerbestimmung durchführen zu können, müssen Sie einige wichtige Regeln beachten. Lesen Sie hierzu diese Bedienungsanleitung vor der ersten Inbetriebnahme bitte aufmerksam durch. Bevor Sie mit der Bestimmung Ihres Blutzuckerwertes beginnen, sollten Sie die Handhabung des Blutzuckermessgerätes zuerst einmal mit der Kontrolllösung üben, welche Sie in Ihrer Apotheke, in Fachgeschäften oder direkt bei IME-DC bekommen.

Sie werden überrascht sein, wie einfach das Messen funktioniert!

i Bevor Sie mit dem Messen beginnen, hier noch einige Hinweise:

▶ Verwenden Sie ausschließlich IME-DC Testmaterial.
▶ Schließen Sie sofort nach der Entnahme der Teststreifen die Aufbewahrungsdose.
▶ Überprüfen Sie die Übereinstimmung des vierstelligen Codes zwischen dem Messgerät und der Teststreifendose.
▶ Bewahren Sie das Messgerät und sämtliches Zubehör sicher vor Kindern auf.
▶ Halten Sie Ihr Messgerät sauber.
▶ Beachten Sie die Mindesthaltbarkeit der Teststreifen und der Kontrolllösung.
Lagern Sie niemals das Messgerät und die Teststreifen außerhalb des Temperaturbereiches und schützen Sie beides vor Feuchtigkeit.
Benutzen Sie bei jeder Blutgewinnung eine neue Lanzette.

Beschreibung der Systemkomponenten

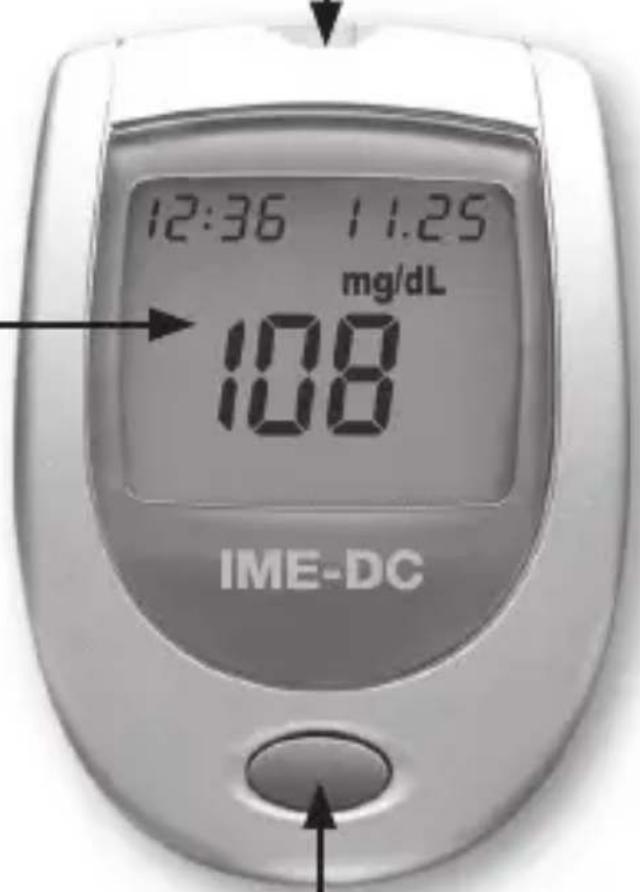

Einführzone

Diese befi ndet sich oberhalb des Displays.

LCD

12:36 11.25 mg/dL 108 IME-DC

Haupttaste

Zum Einschalten des Blutzuckermessgerätes
Zum Speicherabruf
Zur Änderung des Datums, der Uhrzeit und der Messeinheit

Beschreibung der Systemkomponenten

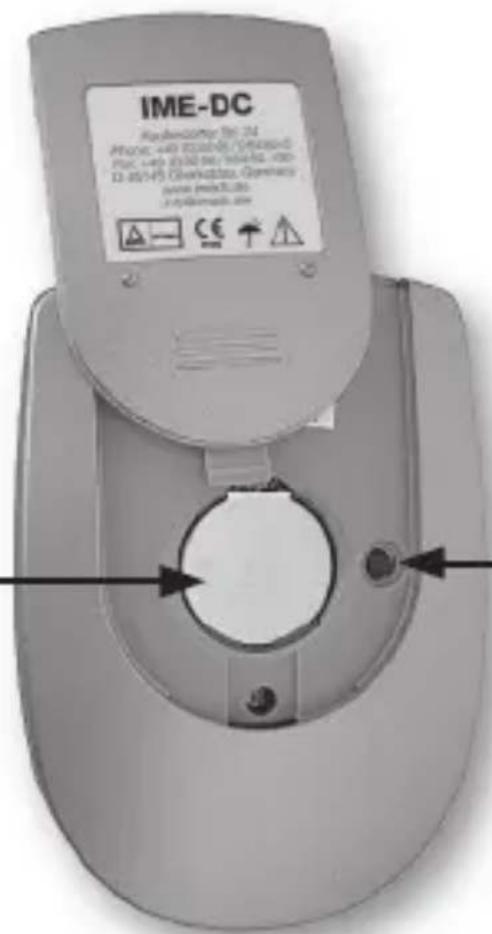

Batteriefach

Dieses befi ndet sich auf der Rückseite des Messgerätes. Zur Inbetriebnahme wird eine 3V Lithium Knopfzelle benötigt.

IME-DC Ryphenix2019r 34 PHONE: [phone] PSC: [phone]/0400040 ID: 852687/0400040 www.imeflow.de http://emepie.de

Einstelltaste

Zur Änderung des Datums, der Uhrzeit und der Messeinheit

Datenanschluß

Er befi ndet sich an der rechten Geräteseite und dient zur Daten- übertragung auf einen PC mittels eines Interface-Kabels.

Beschreibung der Systemkomponenten

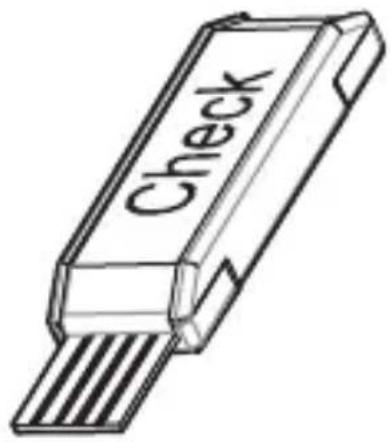

Check-Streifen

Hiermit wird die Funktionstauglichkeit des Messgerätes überprüft. Bewahren Sie diesen bitte sorgfältig auf.

Check

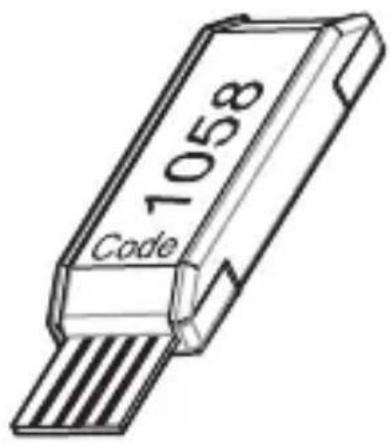

Code-Streifen

Dieser muß vor dem Erstgebrauch des Messgerätes und vor jeder Änderung der Teststreifencharge angewandt werden. Das Messgerät übernimmt und speichert selbständig, nach der Bestätigung des zweiten Signaltones, den neuen Code.

1058 Code

Der Check- bzw. Code-Streifen ist jedem Geräteset beigefügt. In jeder Teststreifenpackung befindet sich ein neuer Code-Streifen!

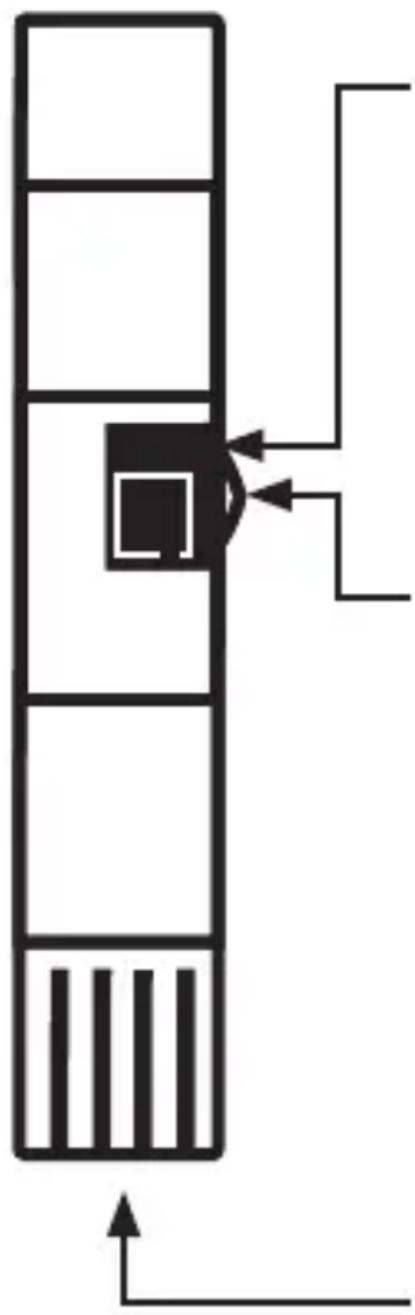

Bei der Blutzufuhr muß dieser Bereich befüllt werden.

Blutzufuhr

Der Bluttropfen muß an dieser Stelle berührt werden. Das Blut wird selbständig eingezogen.

Messkontakte

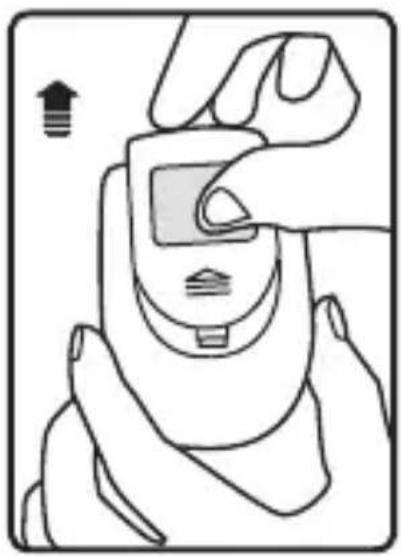

Den Teststreifen mit den Messkontakten vor- an in die Einführungszone schieben.

Der Teststreifen kann bedenkenlos überall berührt werden. Das Testergebnis wird hierdurch nicht beeinflusst.

1. Entfernen Sie zuerst den Batteriedeckel und überprüfen Sie, ob bereits die benötig - te 3V Knopfzelle eingesetzt wurde. Sollte dies nicht der Fall sein, dann holen Sie das bitte nach (siehe Seite 32).
2. Stellen Sie anschließend das aktuelle Datum, die korrekte Uhrzeit und die entsprechende Messeinheit ein. Drücken Sie hierzu die Einstelltaste (z. B. mit einem Kugelschrei-

ber). Durch drücken der Haupttaste kann der blinkende Wert des Dis plays verändert werden.

▶ einmaliges Drücken der Einstelltaste: Das Messgerät schaltet sich ein.
▶ zweimaliges Drücken der Einstelltaste: Monat
▶ dreimaliges Drücken der Einstelltaste: Tag
▶ viermaliges Drücken der Einstelltaste: Stunde
▶ fünfmaliges Drücken der Einstelltaste: Minute
▶ sechsmaliges Drücken der Einstelltaste: Messeinheit (mg/dL oder mmol/L)
▶ siebenmaliges Drücken der Einstelltaste: Das Messgerät schaltet sich aus.

Schieben Sie anschließend den Batteriedeckel wieder auf.

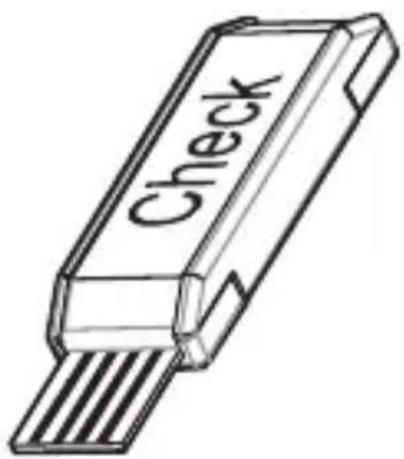

3. Check-Streifen

Check

Stecken Sie diesen vor dem Erstgebrauch oder zur Kontrolle des Messgerätes in die Einführzone.

1. Das Messgerät schaltet sich ein und die Funktionstauglichkeit des Messgerätes wird überprüft.

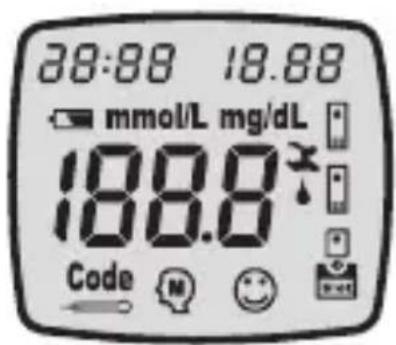

38:88 18.88 mmol/L mg/dL 188.8 Code M 😊

Das Display zeigt für ca. 2 Sek. alle Symbole.
▶ Die einwandfreie Funktion des Messgerätes wird mit dem Smiley-Symbol 😊 bestätigt.
▶ Sollte das Messgerät eine Fehlfunktion feststellen, dann wird diese mit dem Buchstaben „E“ angezeigt (siehe Seite 17).
Nach anschließendem Herausziehen des Check-Streifens schaltet sich das Messgerät selbständig aus.

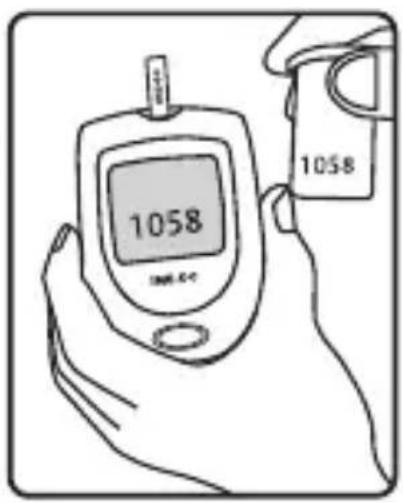

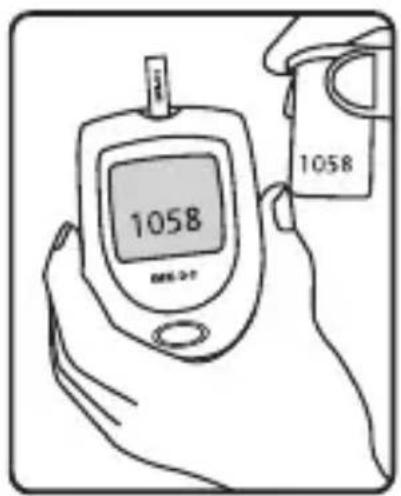

5. Codierung

Überprüfen Sie vor der Blutzuckermessung, ob der im Messgerät eingespeicherte Code mit dem Code, der von Ihnen verwendeten Teststreifen übereinstimmt. Sollte sich der vierstellige Teststreifen-Code geändert haben, dann stecken Sie bitte den neuen Co-de-Streifen der Teststreifenpackung in die Einführzone des Messgerätes und warten so lange ab, bis der zweite Signalton die Speicherung des neuen vierstelligen Code's be - stätigt. Der neue Code wird anschließend im Display angezeigt. Eine Codierung ist nur möglich, wenn sich das Messgerät im ausgeschalteten Zustand befindet!

1058 1058

Sie können das Messgerät durch einmaliges Drücken der Haupttaste oder durch Einschieben des Teststreifens einschalten, um die Blutzuckermessung durchzuführen. Folgen Sie einfach den Anweisungen der angezeigten Symbole.

12:08 12.06

Smiley-Meldung

Bei Anwendung des Check-Streifens er - scheint dieses Symbol und bestätigt die ein - wandfreie Funktion des Messgerätes.

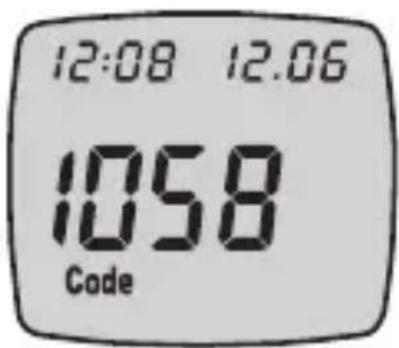

12:08 12.06 1058 Code

Die vierstellige Code-Nummer

(siehe Seite 12)

Diese wird nach der Einführung des Code-Streifens, nach der Einführung des Teststreifens und nach der Aktivierung des Messge-rätes über die Haupttaste angezeigt. Für eine korrekte Messung muß die angezeigte vier-stellige Code-Nummer des Displays mit der vierstelligen Code-Nummer der Teststreifendose übereinstimmen.

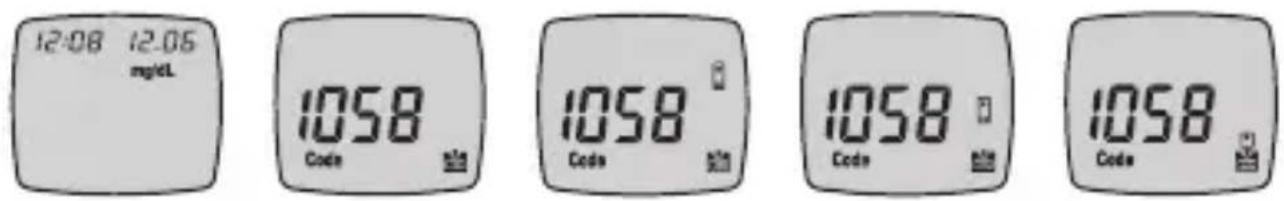

Teststreifenmeldung

Diese erscheint nach dem Einschalten des Messgerätes durch ein -maliges Drücken der Haupttaste und fordert Sie hiermit auf, den Teststreifen in die Einführzone des Messgerätes zu schieben. Die Bestätigung für die korrekte Einrastung des Teststreifens erfolgt mittels eines Signaltones.

12:08 12:06 mg/dL 1058 Code 1058 Code 1058 Code 1058 Code

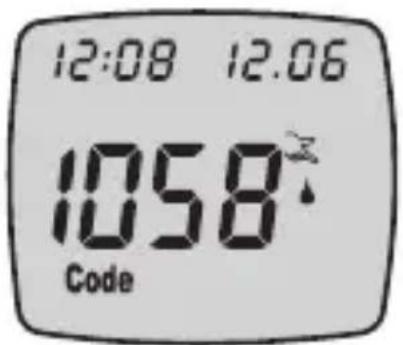

Bluteinzugsmeldung

Das Symbol zeigt Ihnen die Bereitschaft des Messgerätes für den Bluteinzug an. Sie haben nun eine Minute Zeit, eine Blutzucker bestimmung durchzuführen. Sollte innerhalb dieser einminütigen Frist kein Bluteinzug stattfinden, schaltet sich das Messgerät au -tomatisch aus.

Messdauer

Während des Bluteinzuges schaltet das Messgerät in den Messmodus um.

12:08 12.06 1058 Code

12:06 12.06 L...J

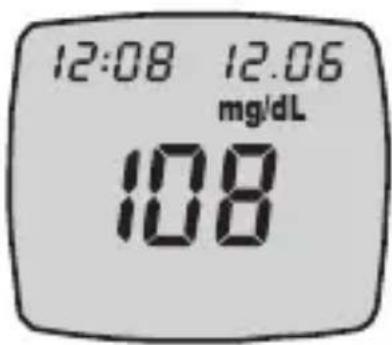

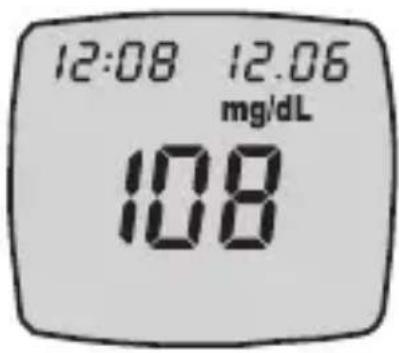

Testergebnis

12:08 12.06 mg/dL 108

Nach 10 Sekunden, ab dem Ertönen des Si -gnaltones, wird der Blutzuckerwert angezeigt und zusammen mit Datum und Uhrzeit ge speichert.

HI – Meldung

12:08 12.06 H I.

Bei jeder Messung, welche den Blutzucker -wert von 600 mg/dL bzw. 33,3 mmol/L übersteigt.

LO - Meldung

Bei jeder Messung, welche den Blutzuckerwert von 20 mg/dL bzw. 1,1 mmol/L unter - schreitet.

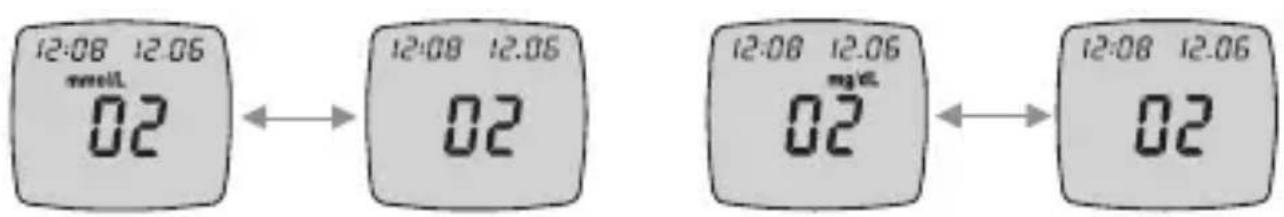

Messeinheit

Diese wird zusammen mit dem Messergebnis angezeigt. Die Änderung der Messeinheit erfolgt durch die Einstelltaste (siehe Seite 10).

12:06 12:06 mmH 02 12:08 12:06 02 12:08 12:06 mmH 02 12:08 12:06 02

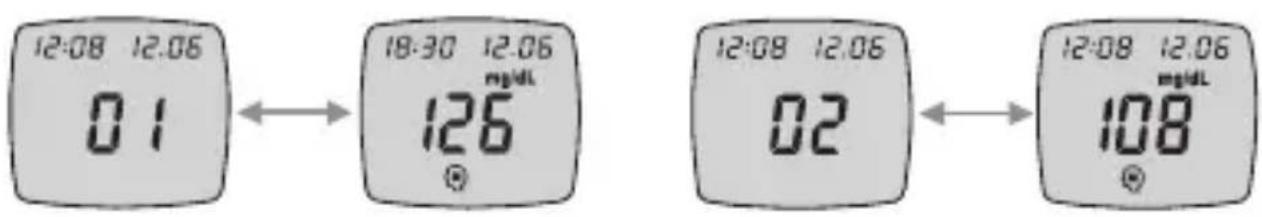

Speicheranzeige

Das Messgerät speichert 100 Blutzuckermessergebnisse mit den entsprechenden Daten und Uhrzeiten. Nach zweimaligen Drücken der Haupttaste erscheint im Display der zuletzt gemessen Blutzuckerwert zusammen mit dem Datum und der Uhrzeit. Durch erneutes Drücken der Haupttaste können Sie weitere gespeicherte Messergebnisse abrufen (maximal 100 Werte).

12:08 12.06 01 18:30 12.06 126 mg/dL 12:08 12.06 02 12:08 12.06 mg/dL 108

Fehlermeldungen

Jeder Fehler wird mit der Meldung „E“ angezeigt:

▶ E - b Die Batterieleistung ist für eine Messung zu gering
▶ E - U Gebrauchter Teststreifen
▶ E - C Funktionsstörung Teststreifen
▶ E - t Falsche Lager- oder Messtemperatur (siehe Seite 27)
▶ E - E Funktionsstörung Messgerät
▶ E - 0 Beschädigter Teststreifen

12:08 12.06 E-b

12:08 12.06 E-U

Anwendung der Kontrolllösung

Die Testmessung mit der IME-DC Kontrolllösung garantiert Ihnen die einwandfreie Funktion des IME-DC Blutzuckermessgerätes und der IME-DC Teststreifen.

Sie wird empfohlen:

▶ bei Erstgebrauch des Messgerätes
▶ für Lehr- und Übungszwecke
▶ bei falscher Lagertemperatur der Teststreifen
▶ nach unsachgemäßer Handhabung des Messgerätes
▶ bei fragwürdigen Blutzuckermessergebnissen

Hinweis!

Die Kontrolllösung darf nicht nach Ablauf des Verfallda - tums verwendet werden. Nach dem erstmaligen Öffnen muß das Datum auf dem Etikett notiert werden. Die Haltbarkeit der Kontrolllösung ist auf drei Monate nach dem Öffnen begrenzt.

Testdurchführung mit der Kontrolllösung

Testdurchführung mit der Kontrolllösung

1. Führen Sie eine Funktionskontrolle unter Verwendung des Check-Streifens durch (siehe Seite 11).

Hinweis:

Sollte eine Fehlermeldung angezeigt werden, dann versuchen Sie die Ursache zu beseitigen (siehe Seite 17). Wiederholen Sie anschließend die Funktionskontrolle. Sollte das Messgerät erneut eine Fehlermeldung anzeigen, dann setzen Sie sich bitte mit dem IME-DC Kundenservice in Verbindung.

1. Entfernen Sie anschließend den Check-Streifen (das Messgerät schaltet sich aus).
2. Schieben Sie nun den Teststreifen in die Einführzone (das Messgerät schaltet sich ein).
3. Vergewissern Sie sich, dass beide Code's identisch sind (Messgerät + Teststreifen)
4. Schwenken Sie das Kontrolllösungsfläschchen 3 – 4 mal.
5. Nach dem Öffnen geben Sie bitte einen Tropfen Kontrolllösung mit einem Abstand von ca. 2 cm zum Untergrund auf ein sauberes und

Testdurchführung mit der Kontrolllösung

trockenes Trägermaterial (z.B. Deckel der Teststreifendose).

1. Schließen Sie anschließend das Fläschchen.
2. Setzen Sie nun die Blutzufuhr des Teststreifens so lange an den Tropfen der Kontrolllösung an, bis das Reaktionsfeld vollständig mit Kontrolllösung ausgefüllt ist.
3. Während des Ansaugens schaltet das Messgerät in den Messmodus. Die Bestätigung hierfür erfolgt mittels eines Signaltönes.
4. Nach 10 Sek. wird Ihnen das Messergebnis zusammen mit dem Datum, der Uhrzeit und der Messeinheit angezeigt. Dieses muß innerhalb des entsprechenden Bereiches (Eti- kett der Teststreifendose) liegen.

Beispiel:

Messungen mit Normal-Kontrolllösung: ca. 140 mg/dL oder 7,8 mmol/L

Messungen mit High-Kontrolllösung: ca. 340 mg/dL oder 18,9 mmol/L

IME-DC 6

Das Testergebnis liegt außerhalb des Kontrollbereiches

1. Haben Sie das Verfallsdatum der Kontrolllösung und der Teststreifen überprüft?
2. Stimmt der Code des Messgerätes mit dem Code der Teststreifendose überein?
3. Wurden die Teststreifen und die Kontrolllösung korrekt aufbewahrt (Lagertemperatur beachten)?
4. War die Teststreifendose und die Kontrolllösung verschlossen?
5. Ist eine Kontaminierung (Verunreinigung) der Kontrolllösung bei vorangegengenen Messungen auszuschließen?
6. War das Reaktionsfeld des Teststreifens vollkommen mit Kontroll-lösung ausgefüllt ?

Können Sie einen dieser sechs Punkte mit „Nein“ beantworten, dann verfahren Sie bitte dementsprechend und wiederholen Sie anschließend die Messung. Bei Fragen hierzu wenden Sie sich bitte an den IME-DC Kundenservice.

Können Sie jeden dieser sechs Punkte mit „Ja“ beantworten, dann wenden Sie sich bitte umgehend an den IME-DC Kundenservice!

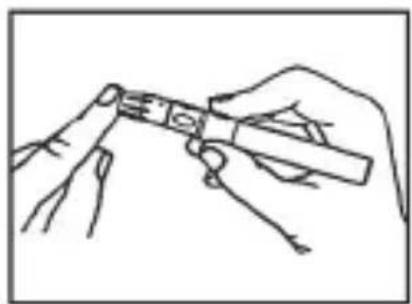

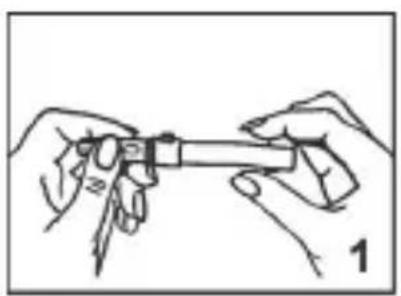

1. Schrauben Sie den Stechhilfekopf ab.
2. Führen Sie die Lanzette in die Lanzettenaufnahme ein.

3. Drehen Sie die Schutzkappe der Lanzette ab.

4. Schrauben Sie den Stechhilfekopf wieder auf und stellen Sie Ihre persönliche Stechtiefe ein (5=max, 1=min)

5. Spannen Sie die Stechhilfe durch Zurückziehen des Federkörpers.

6. Fixieren Sie die Stechhilfe an Ihrem Finger und drücken Sie den Betätigungsknopf.

Bestimmung des Blutzuckerwertes

1. Waschen Sie sich vor der Messung die Hände mit warmen Wasser.

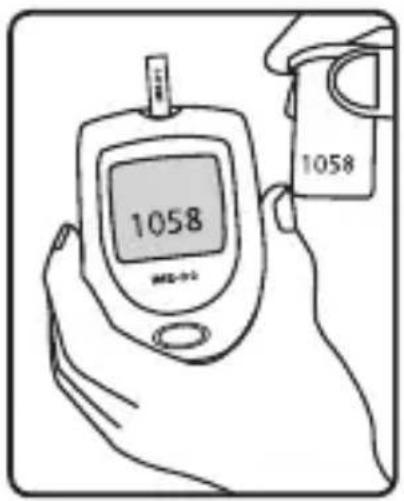

2. Schieben Sie den Teststreifen in die Einführzone des Messgerätes.
3. Das Messgerät schaltet sich automatisch ein und zeigt Ihnen die eingespeicherte vierstellige Code-Nummer. Vergleichen Sie diese mit der Code-Nummer der Teststreifen. Sollten die beiden Code's nicht übereinstimmen, müssen Sie zuerst das Messgerät neu codieren (siehe Seite 12)
4. Liegt die Temperatur innerhalb des zuge- lassenen Bereiches, fordert Sie das Mess gerät auf, Blut zuzugeben.
5. Gewinnen Sie nun unter Zuhilfenahme der Stechhilfe einen Bluttropfen.

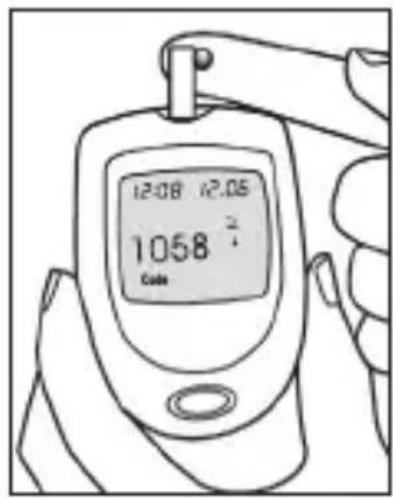

6. Setzen Sie nun die Blutzufuhr des Teststreifens an den Bluttropfen.

1058 H23-12 1058

12:08 12.06 1058 Code

Bestimmung des Blutzuckerwertes

1. Das Blut wird selbständig angesaugt und ein Signalton bestätigt den Messbeginn.
2. Ist der Reaktionsbereich des Teststreifens vollkommen mit Blut ausgefüllt, können Sie den Ansaugvorgang beenden und das Messergebnis abwarten.

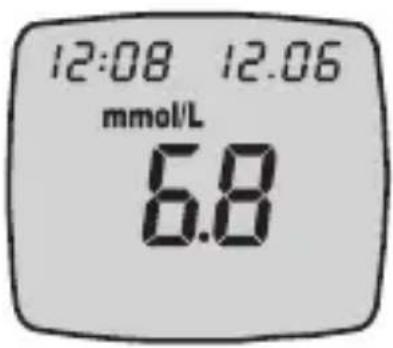

3. Das Messergebnis wird Ihnen 10 Sek. nach dem Messbeginn, zusammen mit dem Datum, der Uhrzeit und der Messeinheit, angezeigt und gespeichert.

12:08 12.06 mmol/L 6.8

12:08 12.06 mg/dL 108

12:08 12:05 1058 Code

Wenn Ihnen das Ergebnis fragwürdig erscheint, dann führen Sie die Messung bitte noch einmal durch!

Das Messgerät speichert 100 Blutzuckerwerte mit Datum und Uhrzeit. Bei jeder weiterer Messung wird automatisch der erste gespeicherte Blutzuckerwert überschrieben.

Mögliche Ursachen bei falschen oder extrem abweichenden Messergebnissen:

Das Reaktionsfeld des Teststreifens war nicht vollkommen mit Blut ausgefüllt
Das Haltbarkeitsdatum der Teststreifen wurde überschritten
Der im Messgerät gespeicherte Code stimmt nicht mit dem Code der Teststreifen überein.
Es wurde anstatt Kapillarblut, venöses oder arterielles Blut zur Messung verwendet.
Bei vorheriger Desinfektion war das Desinfektionsmittel noch nicht komplett verdunstet.
Ein zu hoher Hämatokritwert (> 55%) kann zu erniedrigten Messwerten führen.
Ein zu niedriger Hämatokritwert (< 30%) kann zu erhöhten Messwerten führen.
Bei extremer Dehydration oder bei zu hohem Blutdruck kann das Messergebnis zu falsch erniedrigten Messwerten führen.
▶ Schwerkranke Patienten sollten nicht mit Blutzuckermessgeräten getestet werden.
▶ Die zu messende Blutprobe enthält Gewebewasser.
▶ Hohe Konzentrationen von reduzierenden Substanzen, wie z.B. Paracetamol, Salicylate oder Ascorbinsäure können zu falsch erhöhten Ergebnissen führen.

Tageszeit	Blutzuckerwert in mg/dL	Ihr Durchschnittswert (mg/dL)
Vor den Mahlzeiten	70 – 110 mg/dL	____
1h nach den Mahlzeiten	< 160 mg/dL	____
2h nach den Mahlzeiten	< 120 mg/dL	____

Quelle: Krall, L.P. and Beaser, R S : Joslin Diabetes Manual. Philadel phia: Lea and Febiger (1989), 138.

Zu hohe oder zu niedrige Blutzuckerwerte können ernsthafte gesundheitliche Folgen haben!

Produktbeschreibung – Teststreifen

Streifengröße: 35mm x 5,6mm

Streifenmaterial: PET

Messmethode: Elektrochemisch (Kohlenstoff-Elektrode)

Biosensor: GOD Enzym

Benötigte Blutmenge: 2 μL

Messdauer: 10 Sekunden

Probentyp: frisches Kapillarblut

Messbereich: 20 – 600 mg/dL bzw. 1,1 – 33,3 mmol/L

Chem. Komponenten im Sensor: 35,6 % w/w Glucose oxidase

(Aspergillus niger, 30 U/mg)

41,0% w/w Potassium ferricyanide

23,4 % w/w Nonreactive ingredient

Messgenauigkeit: 97,0 % (= A - Bereich des EGA Tests)

Messtemperatur: 14 °C – 40 °C

Lagertemperatur: 4 °C – 32 °C

Hämatokritwert: 30% - 55%

Luftfeuchtigkeit: < 85%

Haltbarkeit: geöffnet = 90 Tage

ungeöffnet = 18 Monate nach Herstellung

Verpackungseinheit: 2 Dosen a 25 Teststreifen

Technische Spezifikation - Blutzuckermessgerät

Funktionsweise: Biosensor

Maße: 88mm x 62mm x 22mm

Gewicht: 56,5 g

Energiequelle: 1 x 3V Lithium Knopfzelle

Batterielebensdauer: ca. 1000 Messungen

Anzeigetyp: LCD

Externe Ausgabe: RS 232 PC Schnittstelle (interface)

Code – Kontrolle: E2PROM Chip

Autom. Systemfunktionsüberprüfung: Ja

Speicher: 100 Blutzuckerwerte mit Datum und Uhrzeit, Datensicherung während des Batterieaustausches

Bildschirmmenü: Ja

Autom. Elektrodeneinführungserkennung: Ja (vollautom. Ein- Ausschaltung)

Autom. Erkennung des Blutzuckers: Ja

Automat. Messzeit – Countdown:

LCD:

Autom. Abschalten:

Temperaturwarnung:

Ja

Extradesign mit ICON

Ja, nach 1 Min. ohne Reaktion

Ja

Datentransfer

Alle gespeicherten Messergebnisse können mit einem entsprechenden Softwareprogramm (z.B. von DIABASS) auf einen Computer übertragen und verarbeitet werden. Verwenden Sie hierzu aus schließlich das IME-DC Interfacekabel!

Qualitätsstandart

Das Produkt entspricht folgenden EU – Qualitätsrichtlinien:

IvD (98/79/EG)

IEC 60601-1

Medizintechnisches Equipment

Part 1: Allgemeine Sicherheitsanforderungen

IEC 61010-1

Part 1:

Sicherheitsanforderungen im Mess-, Kontroll- und Laborgebrauch

IEC 60601-1-2

Part 2:

Medizintechnisches Equipment, Zusatz-Standart, elektromagn. Kompatibilität

Folgende Artikel sind direkt von IME-DC GmbH, Apotheken oder Händlern erhältlich:

IME-DC Blutzuckermessgeräteset PZN 3941453

IME-DC Blutzuckermessgerät PZN 3941453

IME-DC Teststreifen PZN 3941430

IME-DC Stechhilfe PZN 3941418

IME-DC Lanzetten PZN 3941387

IME-DC Batterie PZN 3941447

IME-DC Interfacekabel PZN 3941476

IME-DC Kontrolllösung (Normal/High) PZN 3941370

Reinigung

Benutzen Sie ein weiches trockenes Tuch, um das Blutzuckermess - gerät zu säubern.

Verwenden Sie keine Reinigungsmittel. Eine Oberflächendesinfektion des Messgerätes mit handelsüblichen Desinfektionstüchern ist erlaubt.

Pflege

▶ Beachten Sie die Mess- und Lagertemperaturen (siehe Seite 27).
▶ Schützen Sie das Messgerät und die Teststreifen vor Feuchtigkeit.
▶ Vermeiden Sie Verschmutzungen aller Art.
▶ Schützen Sie das Messgerät vor Erschütterungen.
▶ Öffnen Sie nicht selbständig das Gehäuse des Messgerätes.
▶ Gehen Sie sorgsam mit Ihrem Messsystem um.

Ein Batteriewechsel ist dann vorzunehmen, wenn im Display die Fehlermeldung „E-b“ (zu geringe Batteriespannung) angezeigt wird, oder wenn sich das Messgerät nicht mehr einschaltet (keine Batteriespannung).

1. Entfernen Sie den Batteriedeckel.
2. Schieben Sie die Messingklammer nach oben und hebeln anschließend vorsichtig die verbrauchte Batterie heraus.
3. Schieben Sie die neue Batterie mit dem Pluszeichen nach oben unter die Messingklammer.
4. Drücken Sie nun die Batterie in die Halterung.
5. Das Messgerät schaltet sich anschließend selbständig ein. Dieses wird mittels eines Signaltones bestätigt.
6. Nach dem Batteriewechsel ist das Einstellen der Uhrzeit, des Datums und der Messeinheit erforderlich (siehe Seite 10).

IME-DC Blutzuckermessgerät

2 Jahre Garantie

Hiermit garantiert Ihnen die IME-DC GmbH die einwandfreie Funktion des Blutzuckermessgerätes. Bei auftretenden Mängeln innerhalb der Garantiezeit (2 Jahre ab Kaufdatum) wird Ihnen kostenfrei ein neues Messgerät zur Verfügung gestellt.

Nach unsachgemäßer Behandlung des Messgerätes erlischt mit sofortiger Wirkung die Garantieleistung.

Das IME-DC Blutzuckermessgerät bekommen Sie bei Ihrem Arzt, Apotheker, Händler oder direkt bei IME-DC GmbH.

IME-DC GmbH

Kundenservice

Kautendorfer Str. 24

D-95145 Oberkotzau

Tel. [phone] / 9 64 69-0

Fax. [phone]

E-mail: [e-mail]

Web: www.imedc.de

Führen Sie einen Teststreifen in das Messgerät ein und vergleichen anschließend den vierstelligen Code des Messgerätes mit dem der Teststreifendose.

Gewinnen Sie unter Zuhilfenahme der Stechhilfe einen Bluttropfen.

Führen Sie die Blutzufuhr des Teststreifens an den Bluttropfen. Das Blut wird selbstän - dig angesaugt. Der Signalton bestätigt den Messbeginn.

Nach 10 Sek. wird Ihnen das Messergebnis im Display angezeigt und gespeichert.

1058 BAS-27 1058

Nach dem Entfernen des gebrauchten Teststreifens schaltet sich das Messgerät selbständig aus.

LOT

Lot Nummer Nur einmalig

anwendbar

IVD

In-vitro-Diagnosticum Vor Sonneneinstrahlung

schützen

REF

Katalog Nummer Trocken halten

Gebrauchsanweisung beachten

Temperaturbereich

Haltbarkeit Achtung

Dieses Produkt erfüllt die Vorgaben der IVD-Richtlinien nach 98/79/EC.

0123

IME-DC
