BEDIENUNGSANLEITUNG DFMS951NMC NEFF

[de] Gebrauchs- und Montageanleitung

NEFF

de Inhaltsverzeichnis

GEBRAUCHSANLEITUNG...... 2

Bestimmungsgemäßer Gebrauch 2

Wichtige Sicherheitshinweise 3

Umweltschutz....5

Betriebsarten.... 5

Gerät bedienen....6

Reinigen und warten 16

Wichtige Sicherheitshinweise.... 21

Allgemeine Hinweise.... 23

Installation 24

GEBRAUCHSANLEITUNG

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.neff-international.com und Online-Shop: www.neff-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienfragen wählen Sie unsere Info-Nummer: (Mo-Fr: 8.00-18.00 Uhr erreichbar) Nur für Deutschland gültig.

Bestimmungsgemäßer Gebrauch

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Wichtige Sicherheitshinweise

⚠️ Warnung Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

⚠ Warning Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

■ Es muss daher immer für ausreichende Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluft-mauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

⚠️ Warnung Brandgefahr!

■ Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.
■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
■ Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.
■ Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
■ Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.

⚠ Warning

Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.

⚠ Warning

Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
■ Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
- Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risiko-gruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

⚠ Warning

Verletzungsgefahr!

Klemmgefahr beim Öffnen und Schließen der Glasfront. Nicht in den Bereich hinter der Glasscheibe und nicht in den Bereich der Scharniere greifen.

⚠ Warning

Gefahr durch Magnetismus!

In der Gerätefront sind Permanentmagnete eingesetzt. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen, beeinflussen. Als Träger von elektronischen Implantaten 10 cm Mindestabstand zur Gerätefront einhalten.

⚠ Warning

Stromschlaggefahr!

■ Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
- Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kunden-dienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kunden-dienst rufen.
■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Ursachen für Schäden

Achtung!

Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.

Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.

Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.

Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.

Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.

Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).

Beschädigungsgefahr durch falsche Beanspruchung von Designelementen. Nicht an Designelementen ziehen. Keine Gegenstände auf Designelemente stellen oder an diese anhängen.

Umweltschutz

Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.

Energiesparen

■ Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet.
■ Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
■ Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.
■ Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
■ Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Betriebsarten

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohr-system ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

Gerät bedienen

Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Hinweis: . Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.

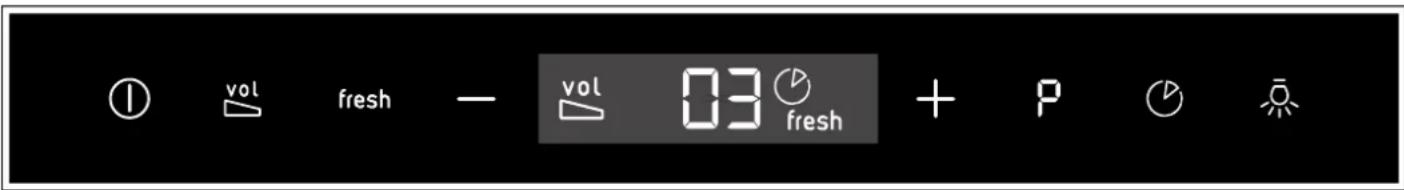

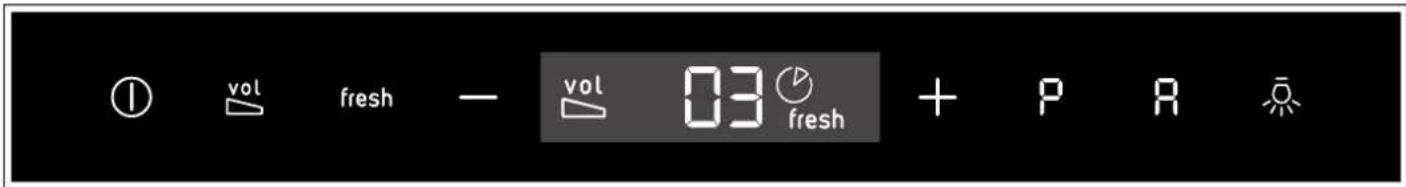

Bedienfeld Variante 1

1	Lüfter Ein/Aus
vol	NoiseReduction-Funktion
fresh	AirFresh-Funktion
-	Lüfterstufe verringern
+	Lüfterstufe erhöhen/Intensivstufe 1,2
P	Direktanwahl Intensivstufe 2
∅	Lüfternachlauf
☐	Licht Ein/Aus/Dimmung

Anzeige Erläuterung

vol	NoiseReduction-Funktion
1-3 Lüfterstufen
	Lüfternachlauf
fresh	AirFresh-Funktion

Lüfter einstellen

Einschalten

■ Tippen Sie auf das Symbol ①. Der Lüfter startet in Stufe 2.
- Tippen Sie auf + oder - um die Stärke des Lüfters zu verändern.

Ausschalten

Tippen Sie auf das Symbol ①.

NoiseReduction-Funktion

Die NoiseReduction-Funktion reduziert das Lüftergeräusch.

Einschalten

Hinweis: Die Funktion ist in allen Lüfterstufen, außer in Lüfterstufe 1 möglich. Die Funktion bleibt auch nach dem Ausschalten des Lüfters aktiviert.

Tippen Sie auf das Symbol vol.

Ausschalten

Tippen Sie auf das Symbol vol.

AirFresh-Funktion

Einschalten

Tippen Sie auf das Symbol fresh.

Im Anzeigefeld wird fresh angezeigt. Der Lüfter läuft circa 5 Minuten pro Stunde in der Lüfterstufe 1.

Ausschalten

Tippen Sie auf das Symbol fresh.

Die AirFresh-Funktion ist beendet.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

Tippen Sie auf das Symbol P. In der Anzeige leuchtet P2. Tippen Sie erneut auf das Symbol P, um auf die Intensivstufe P1 zurückzuschalten.

Hinweis: Nach circa 6 Minuten schaltet die Dunstabzugshaube selbstständig auf die Lüfterstufe 3 zurück.

Ausschalten

Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, tippen Sie auf das Symbol P.

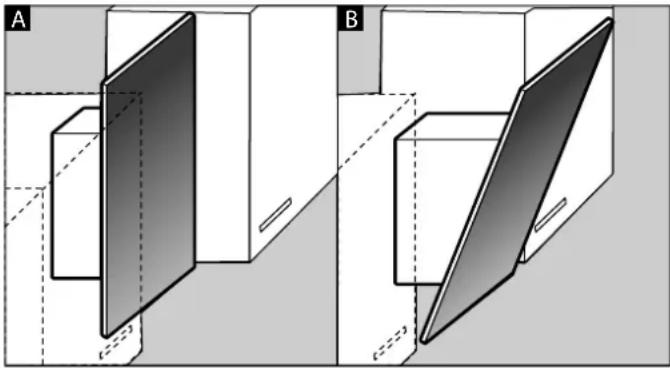

Zwischenstellung der Glasfront

Bei einigen Geräten ist eine Zwischenstellung der Glasfront möglich. Bei besonders starker Geruchs- und Dunstentwicklung kann die Zwischenstellung verwendet werden.

Die Glasfront mittig anfassen und vorsichtig öffnen.

Lüfternachlauf

Einschalten

Tippen Sie auf das Symbol Ⓥ.

Der Lüfter läuft in Lüfterstufe 1.

Nach circa 10 Minuten schaltet der Lüfter automatisch ab.

Ausschalten

Tippen Sie auf das Symbol Ⓥ.

Der Lüfternachlauf wird sofort beendet.

Beleuchtung

Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol ☐.

Helligkeit einstellen

Halten Sie das Symbol ☐ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Sättigungsanzeige

Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole:

■ Metallfettfilter: F≡
■ Aktivkohlefilter: [≡
■ Metallfettfilter und Aktivkohlefilter: F≡ und C≡

Spätestens jetzt sollten die Metallfettfilter gereinigt oder der Aktivkohlefilter gewechselt werden. → "Reinigen und warten" auf Seite 16

Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu das Symbol — antippen.

Umstellen der Anzeige für Umluftbetrieb

Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden:

■ Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein.
Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 2 für Umluftbetrieb (nicht regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (nicht regenerierbare Filter) umgestellt.
Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 3 für Umluftbetrieb (regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (regenerierbare Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des Symbols vol und Antippen der Symbole + oder - bis die Anzeige 1 leuchtet, wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt.

Signalton

Einschalten

Tippen und halten Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei eingeschaltetem Signalton leuchtet 1.

Ausschalten

Tippen und halten Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei ausgeschaltetem Signalton leuchtet 0.

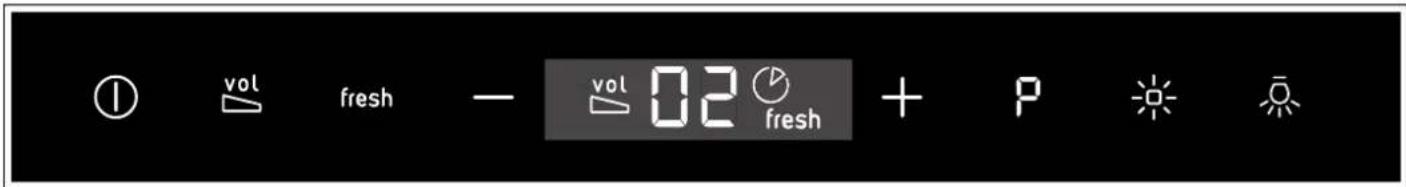

Bedienfeld Variante 2

1	Lüfter Ein/Aus
vol	NoiseReduction-Funktion
fresh	AirFresh-Funktion
-	Lüfterstufe verringern/Lüfternachlauf
+	Lüfterstufe erhöhen/Intensivstufe 1,2
P	Direktanwahl Intensivstufe 2
※	AmbientLight
※	Licht Ein/Aus/Dimmung

Anzeige Erläuterung

vol	NoiseReduction-Funktion
1-3 Lüfterstufen
	Lüfternachlauf
fresh	AirFresh-Funktion

Lüfter einstellen

Einschalten

■ Tippen Sie auf das Symbol ①. Der Lüfter startet in Stufe 2.
- Tippen Sie auf + oder - um die Stärke des Lüfters zu verändern.

Ausschalten

Tippen Sie auf das Symbol ①.

NoiseReduction-Funktion

Die NoiseReduction-Funktion reduziert das Lüftergeräusch.

Einschalten

Hinweis: Die Funktion ist in allen Lüfterstufen, außer in Lüfterstufe / möglich. Die Funktion bleibt auch nach dem Ausschalten des Lüfters aktiviert.

Tippen Sie auf das Symbol vol.

Ausschalten

Tippen Sie auf das Symbol vol.

AirFresh-Funktion

Einschalten

Tippen Sie auf das Symbol fresh.

Im Anzeigefeld wird fresh angezeigt. Der Lüfter läuft circa 5 Minuten pro Stunde in der Lüfterstufe 1.

Ausschalten

Tippen Sie auf das Symbol fresh.

Die AirFresh-Funktion ist beendet.

Lüfternachlauf

Einschalten

Tippen Sie auf das Symbol —, während der Lüfter in Lüfterstufe 1 läuft.

Der Lüfter läuft in Lüfterstufe 1.

Nach circa 10 Minuten schaltet der Lüfter automatisch ab.

Ausschalten

Tippen Sie auf das Symbol +, um eine andere Lüfterstufe auszuwählen.

Der Lüfternachlauf wird sofort beendet.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

Tippen Sie auf das Symbol P. In der Anzeige leuchtet P2. Tippen Sie erneut auf das Symbol P, um auf die Intensivstufe P1 zurückzuschalten.

Hinweis: Nach circa 6 Minuten schaltet die Dunstabzugshaube selbstständig auf die Lüfterstufe 3 zurück.

Ausschalten

Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, tippen Sie auf das Symbol P.

Zwischenstellung der Glasfront

Bei einigen Geräten ist eine Zwischenstellung der Glasfront möglich. Bei besonders starker Geruchs- und Dunstentwicklung kann die Zwischenstellung verwendet werden.

Die Glasfront mittig anfassen und vorsichtig öffnen.

AmbientLight

Das AmbientLight können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol ✉.

Helligkeit einstellen

Halten Sie das Symbol ✦ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Farbe einstellen

1. Lüfter ausschalten.
2. Tippen Sie auf das Symbol ※.

Die Symbole + und - leuchten für circa 10 Sekunden.

1. Tippen Sie innerhalb dieser 10 Sekunden auf das Symbol — oder +, bis die gewünschte Farbe eingestellt ist.

Beleuchtung

Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol ☐.

Helligkeit einstellen

Halten Sie das Symbol ☐ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Sättigungsanzeige

Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole:

■ Metallfettfilter: F
■ Aktivkohlefilter: [≡
■ Metallfettfilter und Aktivkohlefilter: F≡ und C≡

Spätestens jetzt sollten die Metallfettfilter gereinigt oder der Aktivkohlefilter gewechselt werden. → "Reinigen und warten" auf Seite 16

Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu das Symbol — antippen.

Umstellen der Anzeige für Umluftbetrieb

Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden:

■ Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein.
Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 2 für Umluftbetrieb (nicht regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (nicht regenerierbare Filter) umgestellt.
- Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 3 für Umluftbetrieb (regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (regenerierbare Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des Symbols 🔊 und Antippen der Symbole + oder — bis die Anzeige 1 leuchtet, wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt.

Signalton

Einschalten

Tippen und halten Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei eingeschaltetem Signalton leuchtet 1.

Ausschalten

Tippen und halten Sie bei ausgeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei ausgeschaltetem Signalton leuchtet 0.

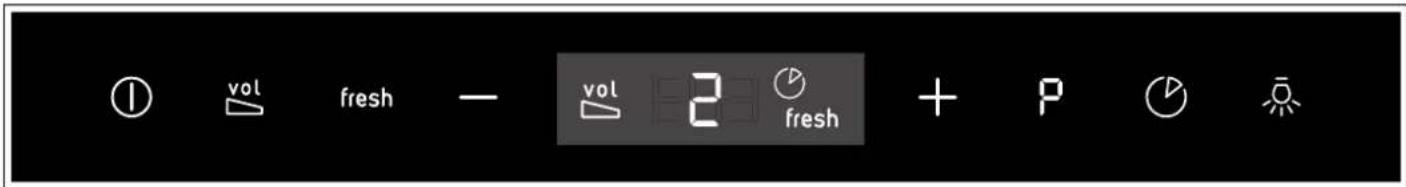

Bedienfeld Variante 3

Symbol Erläuterung
1	Lüfter Ein/Aus
vol	NoiseReduction-Funktion
fresh	AirFresh-Funktion
-	Lüfterstufe verringern
+	Lüfterstufe erhöhen/Intensivstufe 1,2
P	Direktanwahl Intensivstufe 2
∅	Lüfternachlauf
☐	Licht Ein/Aus/Dimmung

Anzeige Erläuterung
vol	NoiseReduction-Funktion
1-3 Lüfterstufen
	Lüfternachlauf
fresh	AirFresh-Funktion

Lüfter einstellen

Einschalten

■ Tippen Sie auf das Symbol ①. Der Lüfter startet in Stufe 2.
- Tippen Sie auf + oder - um die Stärke des Lüfters zu verändern.

Ausschalten

Tippen Sie auf das Symbol ①.

NoiseReduction-Funktion

Die NoiseReduction-Funktion reduziert das Lüftergeräusch.

Einschalten

Hinweis: Die Funktion ist in allen Lüfterstufen, außer in Lüfterstufe / möglich. Die Funktion bleibt auch nach dem Ausschalten des Lüfters aktiviert.

Tippen Sie auf das Symbol vol.

Ausschalten

Tippen Sie auf das Symbol vol.

AirFresh-Funktion

Einschalten

Tippen Sie auf das Symbol fresh.

Im Anzeigefeld wird fresh angezeigt. Der Lüfter läuft circa 5 Minuten pro Stunde in der Lüfterstufe 1.

Ausschalten

Tippen Sie auf das Symbol fresh. Die AirFresh-Funktion ist beendet.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

Tippen Sie auf das Symbol P. In der Anzeige leuchtet P2. Tippen Sie erneut auf das Symbol P, um auf die Intensivstufe P1 zurückzuschalten.

Hinweis: Nach circa 6 Minuten schaltet die Dunstabzugshaube selbstständig auf die Lüfterstufe 3 zurück.

Ausschalten

Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, tippen Sie auf das Symbol P.

Zwischenstellung der Glasfront

Bei einigen Geräten ist eine Zwischenstellung der Glasfront möglich. Bei besonders starker Geruchs- und Dunstentwicklung kann die Zwischenstellung verwendet werden.

Die Glasfront mittig anfassen und vorsichtig öffnen.

Lüfternachlauf

Einschalten

Tippen Sie auf das Symbol Ⓥ.

Der Lüfter läuft in Lüfterstufe 1.

Nach circa 10 Minuten schaltet der Lüfter automatisch ab.

Ausschalten

Tippen Sie auf das Symbol Ⓥ.

Der Lüfternachlauf wird sofort beendet.

Beleuchtung

Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol ☐.

Helligkeit einstellen

Halten Sie das Symbol ☐ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Sättigungsanzeige

Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole:

■ Metallfettfilter: F=
■ Aktivkohlefilter: [≡≡
■ Metallfettfilter und Aktivkohlefilter: F≡ und C≡

Spätestens jetzt sollten die Metallfettfilter gereinigt oder der Aktivkohlefilter gewechselt werden. → "Reinigen und warten" auf Seite 16

Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu das Symbol — antippen.

Umstellen der Anzeige für Umluftbetrieb

Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden:

■ Die Dunstabzugshaube muss angeschlossen und eingeschaltet sein.
Das Symbol ^vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 2 für Umluftbetrieb (nicht regenerierbare Filter) leuchtet. Symbol ^vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (nicht regenerierbare Filter) umgestellt.
Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 3 für Umluftbetrieb (regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (regenerierbare Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des Symbols vol und Antippen der Symbole + oder - bis die Anzeige 1 leuchtet, wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt.

Signalton

Einschalten

Tippen und halten Sie bei eingeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei eingeschaltetem Signalton leuchtet 1.

Ausschalten

Tippen und halten Sie bei eingeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei ausgeschaltetem Signalton leuchtet 0.

Bedienfeld Variante 4

① vol fresh - vol 02 fresh + P sun

Symbol Erläuterung

1	Lüfter Ein/Aus
vol	NoiseReduction-Funktion
fresh	AirFresh-Funktion
-	Lüfterstufe verringern/Lüfternachlauf
+	Lüfterstufe erhöhen/Intensivstufe 1,2
P	Direktanwahl Intensivstufe 2
※	AmbientLight
※	Licht Ein/Aus/Dimmung

Anzeige Erläuterung

vol	NoiseReduction-Funktion
1-3 Lüfterstufen
	Lüfternachlauf
fresh	AirFresh-Funktion

Lüfter einstellen

Einschalten

■ Tippen Sie auf das Symbol ①. Der Lüfter startet in Stufe 2.
- Tippen Sie auf + oder - um die Stärke des Lüfters zu verändern.

Ausschalten

Tippen Sie auf das Symbol ①.

NoiseReduction-Funktion

Die NoiseReduction-Funktion reduziert das Lüftergeräusch.

Einschalten

Hinweis: Die Funktion ist in allen Lüfterstufen, außer in Lüfterstufe / möglich. Die Funktion bleibt auch nach dem Ausschalten des Lüfters aktiviert.

Tippen Sie auf das Symbol vol.

Ausschalten

Tippen Sie auf das Symbol vol.

AirFresh-Funktion

Einschalten

Tippen Sie auf das Symbol fresh.

Im Anzeigefeld wird fresh angezeigt. Der Lüfter läuft circa 5 Minuten pro Stunde in der Lüfterstufe 1.

Ausschalten

Tippen Sie auf das Symbol fresh.

Die AirFresh-Funktion ist beendet.

Lüfternachlauf

Einschalten

Tippen Sie auf das Symbol —, während der Lüfter in Lüfterstufe 1 läuft.

Der Lüfter läuft in Lüfterstufe 1.

Nach circa 10 Minuten schaltet der Lüfter automatisch ab.

Ausschalten

Tippen Sie auf das Symbol +, um eine andere Lüfterstufe auszuwählen.

Der Lüfternachlauf wird sofort beendet.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

Tippen Sie auf das Symbol P. In der Anzeige leuchtet P2. Tippen Sie erneut auf das Symbol P, um auf die Intensivstufe P1 zurückzuschalten.

Hinweis: Nach circa 6 Minuten schaltet die Dunstabzugshaube selbstständig auf die Lüfterstufe 3 zurück.

Ausschalten

Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, tippen Sie auf das Symbol P.

Zwischenstellung der Glasfront

Bei einigen Geräten ist eine Zwischenstellung der Glasfront möglich. Bei besonders starker Geruchs- und Dunstentwicklung kann die Zwischenstellung verwendet werden.

Die Glasfront mittig anfassen und vorsichtig öffnen.

AmbientLight

Das AmbientLight können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol ✉.

Helligkeit einstellen

Halten Sie das Symbol ✦ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Farbe einstellen

1. Lüfter ausschalten.
2. Tippen Sie auf das Symbol ※.

Die Symbole + und - leuchten für circa 10 Sekunden.

1. Tippen Sie innerhalb dieser 10 Sekunden auf das Symbol — oder +, bis die gewünschte Farbe eingestellt ist.

Beleuchtung

Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol ☐.

Helligkeit einstellen

Halten Sie das Symbol ☐ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Sättigungsanzeige

Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole:

■ Metallfettfilter: F=
■ Aktivkohlefilter: [==
■ Metallfettfilter und Aktivkohlefilter: F≡≡ und C≡≡

Spätestens jetzt sollten die Metallfettfilter gereinigt oder der Aktivkohlefilter gewechselt werden. → "Reinigen und warten" auf Seite 16

Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu das Symbol — antippen.

Umstellen der Anzeige für Umluftbetrieb

Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden:

■ Die Dunstabzugshaube muss angeschlossen und eingeschaltet sein.
Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 2 für Umluftbetrieb (nicht regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (nicht regenerierbare Filter) umgestellt.
Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 3 für Umluftbetrieb (regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (regenerierbare Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des Symbols vol und Antippen der Symbole + oder - bis die Anzeige 1 leuchtet, wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt.

Signalton

Einschalten

Tippen und halten Sie bei eingeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei eingeschaltetem Signalton leuchtet 1.

Ausschalten

Tippen und halten Sie bei eingeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei ausgeschaltetem Signalton leuchtet 0.

Bedienfeld Variante 5

1	Lüfter Ein/Aus
vol	NoiseReduction-Funktion
fresh	AirFresh-Funktion
-	Lüfterstufe verringern/Lüfternachlauf
+	Lüfterstufen erhöhen/Intensivstufe 1,2
P	Direktanwahl Intensivstufe 2
R	Automatischer Luftsensor
###	Licht Ein/Aus/Dimmung

Anzeige Erläuterung

vol	NoiseReduction-Funktion
1-3 Lüfterstufen
	Lüfternachlauf
fresh	AirFresh-Funktion

Lüfter einstellen

Einschalten

■ Tippen Sie auf das Symbol ①. Der Lüfter startet in Stufe 2.
- Tippen Sie auf + oder - um die Stärke des Lüfters zu verändern.

Ausschalten

Tippen Sie auf das Symbol ①.

NoiseReduction-Funktion

Die NoiseReduction-Funktion reduziert das Lüftergeräusch.

Einschalten

Hinweis: Die Funktion ist in allen Lüfterstufen, außer in Lüfterstufe / möglich. Die Funktion bleibt auch nach dem Ausschalten des Lüfters aktiviert.

Tippen Sie auf das Symbol vol.

Ausschalten

Tippen Sie auf das Symbol vol.

AirFresh-Funktion

Einschalten

Tippen Sie auf das Symbol fresh.

Im Anzeigefeld wird fresh angezeigt. Der Lüfter läuft circa 5 Minuten pro Stunde in der Lüfterstufe 1.

Ausschalten

Tippen Sie auf das Symbol fresh. Die AirFresh-Funktion ist beendet.

Lüfternachlauf

Einschalten

Tippen Sie auf das Symbol —, während der Lüfter in Lüfterstufe 1 läuft.

Der Lüfter läuft in Lüfterstufe 1.

Nach circa 10 Minuten schaltet der Lüfter automatisch ab.

Ausschalten

Tippen Sie auf das Symbol +, um eine andere Lüfterstufe auszuwählen.

Der Lüfternachlauf wird sofort beendet.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

Tippen Sie auf das Symbol P. In der Anzeige leuchtet P2. Tippen Sie erneut auf das Symbol P, um auf die Intensivstufe P1 zurückzuschalten.

Hinweis: Nach circa 6 Minuten schaltet die Dunstabzugshaube selbstständig auf die Lüfterstufe 3 zurück.

Ausschalten

Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, tippen Sie auf das Symbol P.

Zwischenstellung der Glasfront

Bei einigen Geräten ist eine Zwischenstellung der Glasfront möglich. Bei besonders starker Geruchs- und Dunstentwicklung kann die Zwischenstellung verwendet werden.

Die Glasfront mittig anfassen und vorsichtig öffnen.

Automatikbetrieb

Einschalten

1. Tippen Sie auf das Symbol ①.
   Der Lüfter startet in Stufe 2.
2. Tippen Sie auf das Symbol R.
   Die optimale Lüfterstufe wird über einen automatischen Luftsensor eingestellt.

Ausschalten

Tippen Sie auf das Symbol R oder das Symbol ① zum Ausschalten des Automatikbetriebs.

Der Lüfter schaltet automatisch ab, wenn der automatische Luftsensor keine Veränderung der Raumluftqualität mehr feststellt.

Die Laufzeit des Automatikbetriebs beträgt maximal 4 Stunden.

Sensorsteuerung

Im Automatikbetrieb erkennt ein automatischer Luftsensor in der Dunstabzugshaube die Intensität der Koch- und Bratgerüche. Je nach Einstellung des automatischen Luft sensors schaltet der Lüfter in eine andere Lüfterstufe.

Mögliche Einstellungen des Sensors:

Werkseitige Einstellung der Empfindlichkeit: 5

Niedrigste Einstellung der Empfindlichkeit: ☐

Höchste Einstellung der Empfindlichkeit: 9

Reagiert die Sensorsteuerung zu schwach oder zu stark, kann sie entsprechend geändert werden:

1. Bei eingeschaltetem Lüfter das Symbol R 1 Sekunde gedrückt halten. Die Einstellung wird angezeigt.
2. Durch Antippen der Symbole + oder - wird die Einstellung der Sensorsteuerung geändert.
3. Symbol R loslassen.

Beleuchtung

Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol ☐.

Helligkeit einstellen

Halten Sie das Symbol ☐ gedrückt, bis die gewünschte Helligkeit erreicht ist.

Sättigungsanzeige

Bei Sättigung der Metallfettfilter oder des Aktivkohlefilters blinken nach dem Ausschalten des Geräts die entsprechenden Symbole:

■ Metallfettfilter: F=
■ Aktivkohlefilter: [==
■ Metallfettfilter und Aktivkohlefilter: F≡ und C≡

Spätestens jetzt sollten die Metallfettfilter gereinigt oder der Aktivkohlefilter gewechselt werden. → "Reinigen und warten" auf Seite 16

Während die Sättigungsanzeigen blinken, können sie zurückgesetzt werden. Dazu das Symbol — antippen.

Umstellen der Anzeige für Umluftbetrieb

Für den Umluftbetrieb muss die elektronische Steuerung entsprechend umgestellt werden:

■ Die Dunstabzugshaube muss angeschlossen und eingeschaltet sein.
Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 2 für Umluftbetrieb (nicht regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (nicht regenerierbare Filter) umgestellt.
- Das Symbol vol antippen und halten, Symbol + oder - antippen, bis die Anzeige 3 für Umluftbetrieb (regenerierbare Filter) leuchtet. Symbol vol loslassen. Die elektronische Steuerung ist auf Umluftbetrieb (regenerierbare Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des Symbols vol und Antippen der Symbole + oder - bis die Anzeige 1 leuchtet, wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt.

Signalton

Einschalten

Tippen und halten Sie bei eingeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei eingeschaltetem Signalton leuchtet 1.

Ausschalten

Tippen und halten Sie bei eingeschaltetem Lüfter gleichzeitig für circa 3 Sekunden die Symbole ① und vol. Als Bestätigung ertönt ein Signal.

Bei ausgeschaltetem Signalton leuchtet 0.

Reinigen und warten

Warning

Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.

Warning

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

Warning

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Warning

Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Warning

Verletzungsgefahr!

Klemmgefahr beim Öffnen und Schließen der Glasfront. Nicht in den Bereich hinter der Glasscheibe und nicht in den Bereich der Scharniere greifen.

Reinigungsmittel

Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

■ keine scharfen oder scheuernden Reinigungsmittel, z.B. Scheuerpulver oder Scheuermilch,
■ keine stark alkoholhaltigen Reinigungsmittel,
■ keine harten Scheuerkissen oder Putzschwämme,
■ keine Hochdruckreiniger oder Dampfreiniger,
■ keine kalklösenden Reinigungsmittel,
■ keine aggressiven Allzweckreiniger,
■ kein Backofenspray.

Hinweis: Neue Schwammtücher vor Gebrauch gründlich auswaschen.

Hinweis: Alle Anweisungen und Warnungen beachten, die den Reinigungsmitteln beiliegen.

Bereich Reinigungsmittel

Edelstahl Heiße Spüllauge:Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.Edelstahlflächen nur in Schliffrichtung reinigen.Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen.
Lackierte Oberflächen	Heiße Spüllauge:Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.Keinen Edelstahlreiniger verwenden.
Aluminium und Kunststoff	Heiße Spüllauge:Mit einem weichen Tuch reinigen.
Glas Glasreiniger:	Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.
Bedienelemente Heiße	Spüllauge:Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.Stromschlaggefahr durch eindringende Nässe.Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen.Keinen Edelstahlreiniger verwenden.

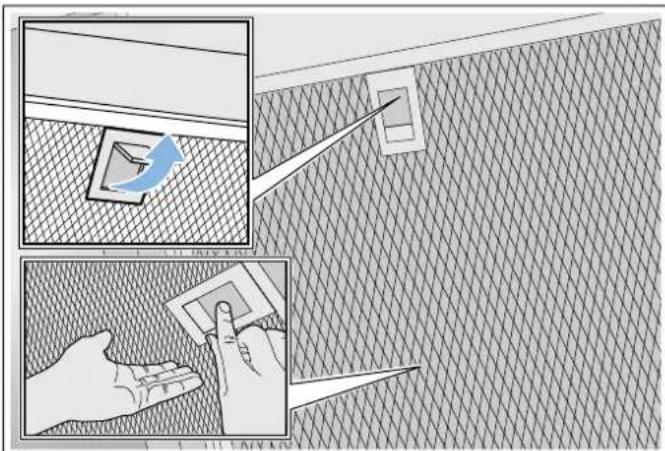

Metallfettfilter ausbauen

1. Glasfront langsam und vollständig öffnen. Dabei die Glasfront mittig anfassen und festhalten.
2. Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
3. Metallfettfilter aus der Halterung herausnehmen.

• Fett kann sich unten im Metallfettfilter ansammeln.
• Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.

Metallfettfilter reinigen

Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Warning

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.

Hinweise

■ Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
■ Wir empfehlen, die Fettfilter alle zwei Monate zu reinigen.
■ Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
■ Die Metallfettfilter können Sie in der Geschirrspülmaschine oder von Hand reinigen.

Von Hand:

Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.

■ Die Metallfettfilter in heißer Spüllauge einweichen.
■ Zur Reinigung eine Bürste verwenden und danach die Filter gut ausspülen.
■ Die Metallfettfilter auf einer saugfähigen Unterlage abtropfen lassen.

In der Geschirrspülmaschine:

Hinweis: Bei der Reinigung in der Geschirrspülmaschine können leichte Verfärbungen auftreten. Verfärbungen haben keinen Einfluss auf die Funktion der Metallfettfilter.

■ Haushaltsüblichen Geschirrreiniger verwenden.
■ Stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr reinigen.
■ Die Metallfettfilter locker in die Geschirrspülmaschine stellen. Die Metallfettfilter nicht einklemmen.
■ Bei der Temperatureinstellung maximal 50°C wählen.

Metallfettfilter einbauen

Warning

Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Hinweis: Alle zugänglichen Gehäuseteile reinigen.

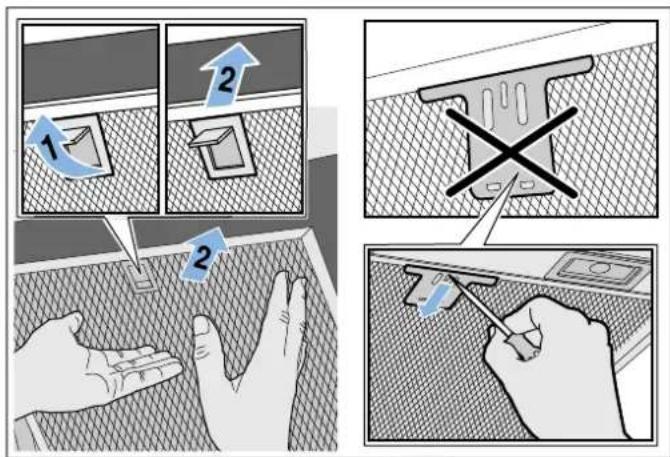

1. Metallfettfilter einsetzen und Verriegelung einrasten. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
   Hinweis: Die korrekte Lage der Metallfettfilter beachten.
2. Falls der Metallfettfilter nicht korrekt eingesetzt wurde, die Verriegelung öffnen und den Metallfettfilter korrekt einsetzen.

Störungen, was tun?

Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

Warnung

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Störungstabelle

Störung Mögliche Ursa-che		Lösung
Gerät funktioniert nicht	Stecker ist nicht eingesteckt	Gerät am Stromnetz anschließen
	Stromausfall Prüfen, ob andere Küchenge-räte funktionieren
	Sicherung defekt Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist
Die Beleuchtung funktioniert nicht.	Die LED-Leuch-ten sind defekt.	Rufen Sie den Kundendienst.
Die Tastenbe-leuchtung funktio-niert nicht.	Die Steuereinheit ist defekt.	Rufen Sie den Kundendienst.

LED-Leuchten

Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.

Warnung

Verletzungsgefahr!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Kundendienst

Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie auf der Oberseite des Gerätes.

Z-Nr.FD:E-Nr Type:

Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr. FD-Nr.

Kundendienst

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen

A 0810 550 544

D 089 12 474 474

CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.

Zubehör

(nicht im Lieferumfang enthalten)

Hinweis: Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass Sonderzubehör aufgeführt ist, das nicht auf Ihr Gerät zutrifft.

Hinweis: Beachten Sie die Montageanleitung im Zubehör.

Zubehör Bestellnummer
Starter Set für Umluftbetrieb (Flachessen mit Kamin)	Z51AFU0X0
Wechselfilter für Starter Set	Z51AFA0X0
Starter Set für Umluftbetrieb (Flachessen ohne Kamin)	Z51AFT0X0
Wechselfilter für Starter Set	Z51AFA0X0
Starter Set für Umluftbetrieb (Schrägessen mit Kamin)	Z51AIU0X0
Wechselfilter für Starter Set	Z51AIA0X0
Starter Set für Umluftbetrieb (Schrägessen ohne Kamin)	Z51AIT0X0
Wechselfilter für Starter Set	Z51AIA0X0
Starter Set für Umluftbetrieb mit regenerierbarem Filter (Flachessen mit Kamin)	Z51AFSOX0
Starter Set für Umluftbetrieb mit regenerierbarem Filter (Schrägessen mit Kamin)	Z51AISOX0
Starter Set für Umluftbetrieb mit regenerierbarem Filter (Flachessen ohne Kamin)	Z51AFROX0
Starter Set für Umluftbetrieb mit regenerierbarem Filter (Schrägessen ohne Kamin)	Z51AIROX0
CleanAir Umluftmodul	Z51AXCONO
Wechselfilter für CleanAir Umluftmodul (nicht regenerierbar)	Z5170X1
Wechselfilter für CleanAir Umluftmodul (regenerierbar)	Z50XXPOX0

MONTAGEANLEITUNG

■ Dieses Gerät wird an der Wand installiert.
■ Wird die Dunstabzugshaube im Abluftmodus betrieben, muss eine Kaminverblendung montiert werden. Wird die Dunstabzugshaube im Umluftmodus betrieben, muss Sonderzubehör montiert werden. Dazu die dort beiliegende Installationsanleitung beachten. Die Montage der Kaminverblendung kann im Umluftmodus entfallen.
■ Für zusätzliche Sonderzubehörteile die dort beiliegende Installationsanleitung beachten.
■ Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

A

1x 5x 5x 5x 2x 2x

1x

Hinweis: Wir empfehlen das Gerät so aufzuhängen, dass die untere Kante des Glasschirms mit der Unterkante der benachbarten Oberschränke eine Linie bildet. Sicherstellen, dass die angegebenen Sicherheitsabstände zum Kochfeld eingehalten werden.

Wichtige Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.

Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

Warnung

Brandgefahr!

■ Die Fettablagerungen im Fettfilter können sich entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.
■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

⚠ Warning

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

⚠ Warning

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

■ Es muss daher immer für ausreichende Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

⚠ Warning

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Bei Installation einer Lüftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.

⚠ Warning

Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
■ Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungs-elemente müssen fest und sicher montiert werden.
■ Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.
■ Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.

⚠ Warning

Gefahr durch Magnetismus!

In der Gerätefront sind Permanentmagnete eingesetzt. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen, beeinflussen. Als Träger von elektronischen Implantaten 10 cm Mindestabstand zur Gerätefront einhalten.

⚠ Warning

Stromschlaggefahr!

■ Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
■ Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorgesehen werden. Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installieren.

⚠ Warning

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

⚠ Warning

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

Allgemeine Hinweise

Wand überprüfen

■ Die Wand muss eben, senkrecht und ausreichend tragfähig sein.
■ Die Tiefe der Bohrlöcher muss der Länge der Schrauben entsprechen. Die Dübel müssen einen festen Halt haben.
■ Die beiliegenden Schrauben und Dübel sind für massive Mauerwerk geeignet. Für andere Konstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
■ Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.

Elektrischer Anschluss

⚠ Warning

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Die erforderlichen Anschlussdaten stehen auf dem Typenschild auf der Oberseite des Gerätes.

Länge der Anschlussleitung: ca. 1,30 m

Dieses Gerät entspricht den EG-Funkentstörbestimmungen.

Warning

Stromschlaggefahr!

Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorgesehen werden. Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Installation

Installation vorbereiten

Achtung!

Stellen Sie sicher, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden.

Wird die Dunstabzugshaube im Abluftmodus betrieben, muss eine Kaminverblendung montiert werden.

Wird die Dunstabzugshaube im Umluftmodus betrieben, muss Sonderzubehör montiert werden. Dazu die dort beiliegende Installationsanleitung beachten. Die Montage der Kaminverblendung kann im Umluftmodus entfallen.

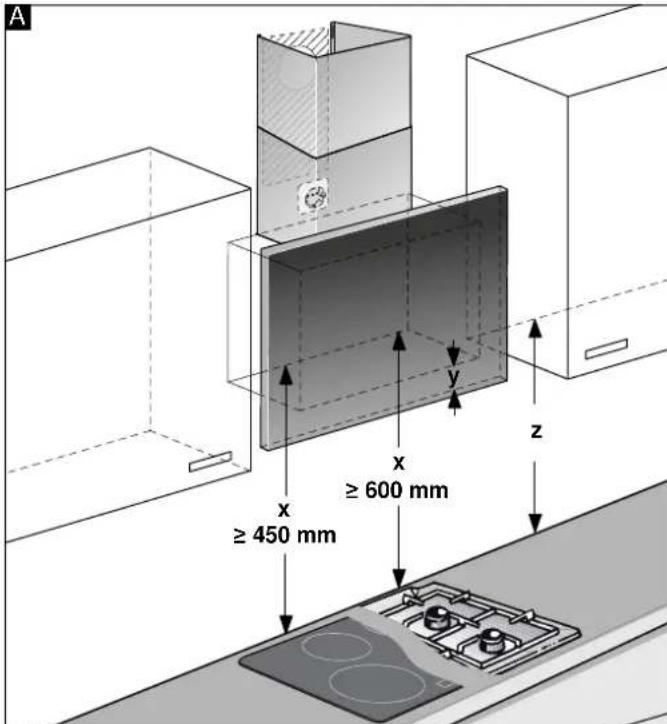

1. Position der Dunstabzugshaube ermitteln und die Unterkante des Geräts leicht an der Wand anzeichnen. Die Mitte dabei vom Kochfeld ausgehend bestimmen.

Hinweis: Wir empfehlen die Dunstabzugshaube so aufzuhängen, dass die untere Kante des Glas- schirms mit der Unterkante der benachbarten Oberschränke eine Linie bildet. Sicherstellen, dass die angegebenen Sicherheitsabstände zum Kochfeld eingehalten werden.

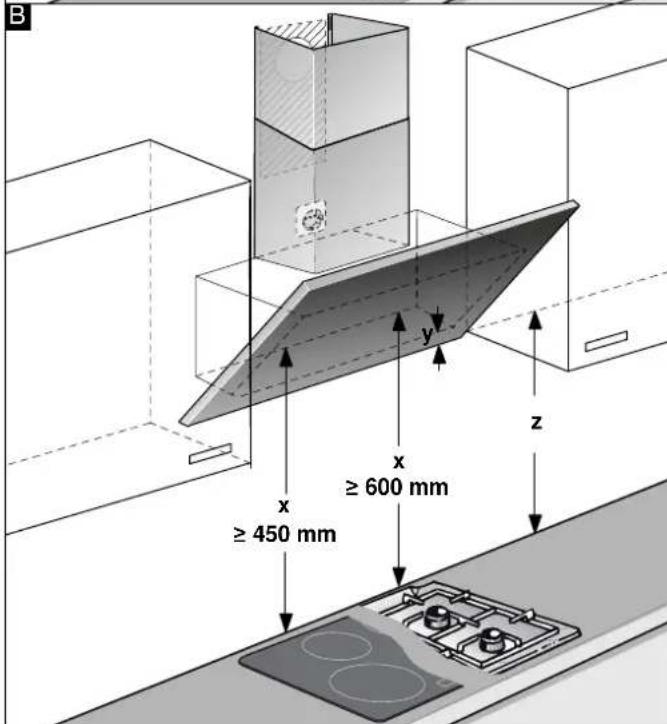

A ≥ 450 mm ≥ 600 mm x y z

B y z x ≥ 600 mm ≥ 450 mm

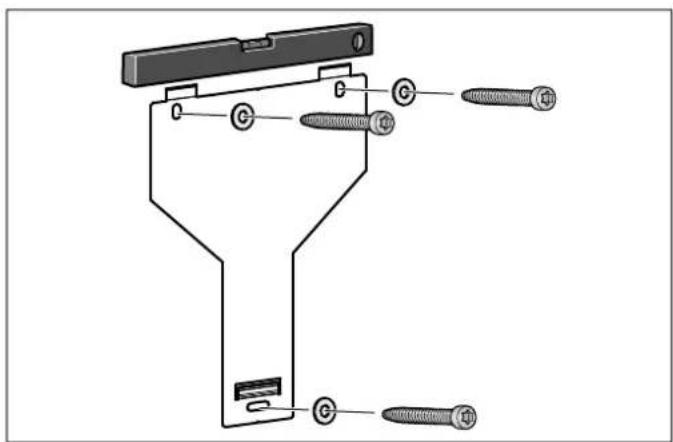

1. Schablone an die vorgezeichnete Linie anlegen und fixieren. Positionen für die Schrauben anzeichnen. Für die Montage der Kaminverblendung muss die Schablone an der vorgegebenen Schnittlinie getrennt werden.

2. Löcher mit ∅ 8 mm und Bohrtiefe 80 mm für die Befestigungen bohren, Schablone entfernen und Dübel wandbündig eindrücken.

Montage mit Kaminverblendung Montage ohne Kaminverblendung

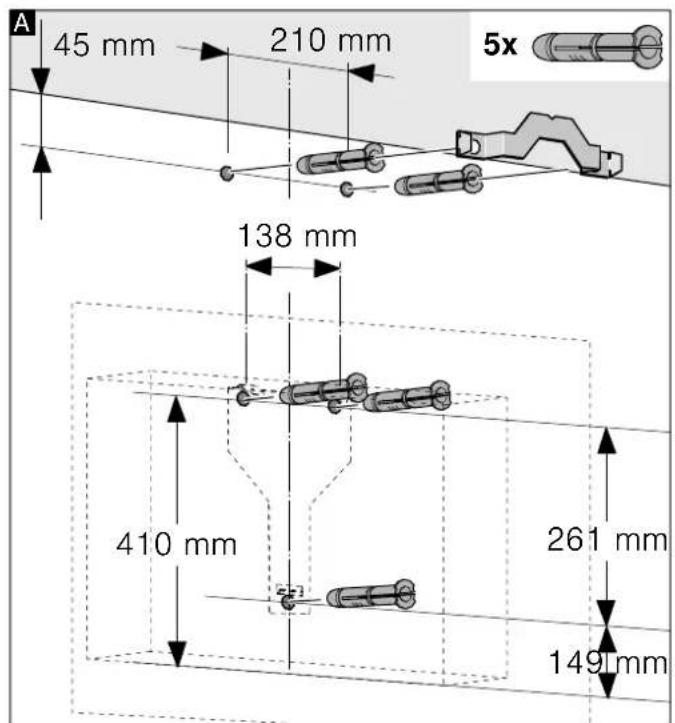

A 45 mm 210 mm 5x 138 mm 410 mm 261 mm 149 mm

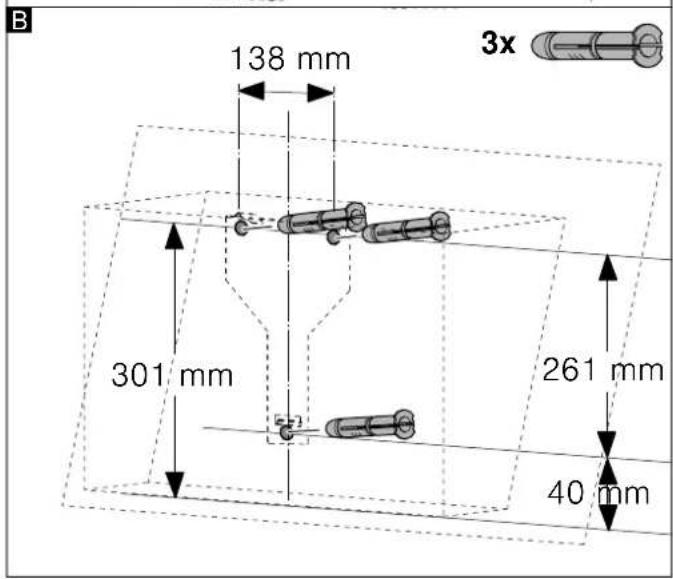

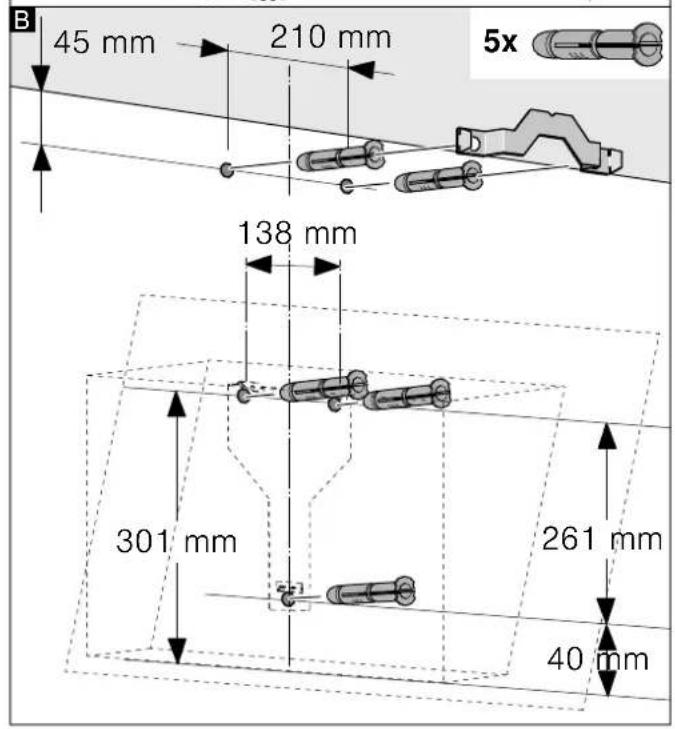

B 45 mm 210 mm 5x 138 mm 301 mm 261 mm 40 mm

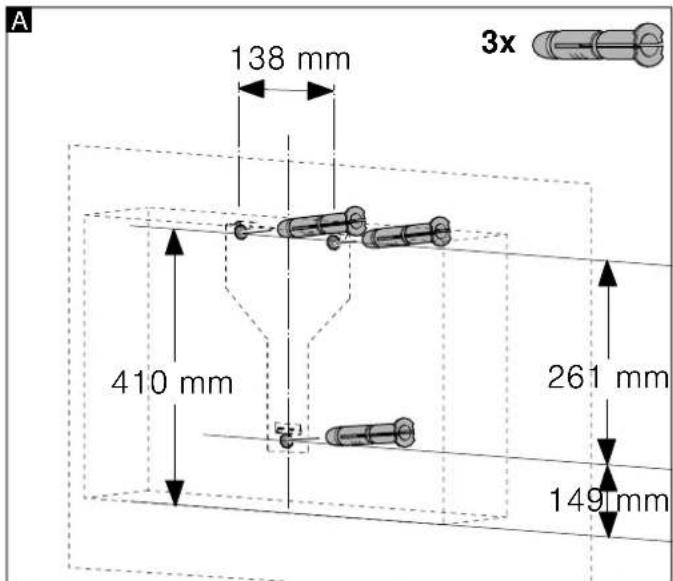

A 138 mm 410 mm 261 mm 149 mm 3x

B 138 mm 301 mm 261 mm 40 mm 3x

Installation

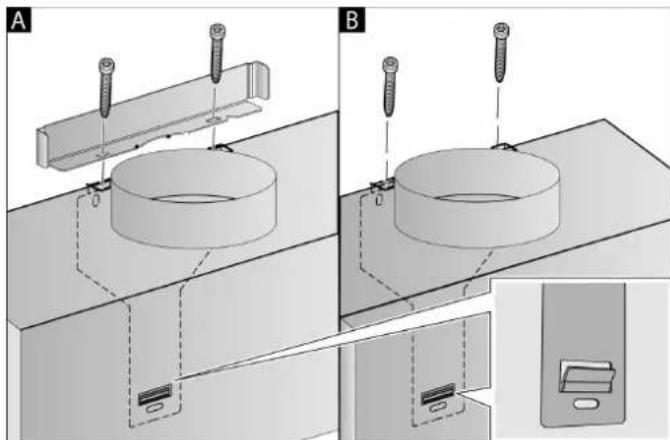

Die Aufhängung für die Dunstabzugshaube handfest anschrauben, mit einer Wasserwaage ausrichten und festschrauben.

Gerät aufhängen und ausrichten

1. Schutzfolie vom Gerät zuerst an der Rückseite und nach der Montage vollständig abziehen.
2. Gerät so einhängen, dass es fest an den Aufhängungen einrastet.

3. Bei Bedarf kann das Gerät nach rechts oder links verschoben werden.

4. Schrauben für die Aufhängung fest anziehen. Dabei den Winkel festhalten. A

1. Wird kein Kanal montiert, die zwei Sicherungsschrauben ohne Winkel festschrauben. B

Rohrverbindungen befestigen

Wird die Dunstabzugshaube im Abluftmodus betrieben, muss die Rohrverbindung hergestellt werden. Wird die Dunstabzugshaube im Umluftmodus betrieben, muss Sonderzubehör montiert werden. Dazu die dort beiliegende Installationsanleitung beachten.

Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.

Abluftrohr ∅ 150 mm (empfohlene Größe)

Abluftrohr direkt am Luftstutzen befestigen und abdichten.

Abluftrohr ∅ 120 mm

1. Reduzierstutzen direkt am Luftstutzen befestigen.
2. Abluftrohr am Reduzierstutzen befestigen.
3. Beide Verbindungsstellen geeignet abdichten.

Kaminverblendung montieren

Wird die Dunstabzugshaube im Abluftmodus betrieben, muss eine Kaminverblendung montiert werden.

Die Montage der Kaminverblendung kann im Umluftmodus entfallen.

Warning

Verletzungsgefahr!

durch scharfe Kanten während der Installation. Während der Installation des Gerätes immer Schutzhandschuhe tragen.

Warning

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

1. Kaminverblendungen trennen.
   Dazu das Klebeband abziehen
2. Schutzfolien an beiden Kaminverblendungen abziehen.
3. Kaminverblendungen ineinander schieben.
4. Um Kratzer zu vermeiden, Papier als Schutz über die Kanten der äußeren Kaminverblendung legen.
5. Schlitze der inneren Kaminverblendung nach unten.
6. Kaminverblendungen auf dem Gerät aufsetzen.
7. Innere Kaminverblendung nach oben schieben, links und rechts am Haltewinkel einhängen und nach unten einrasten. A

Hinweise

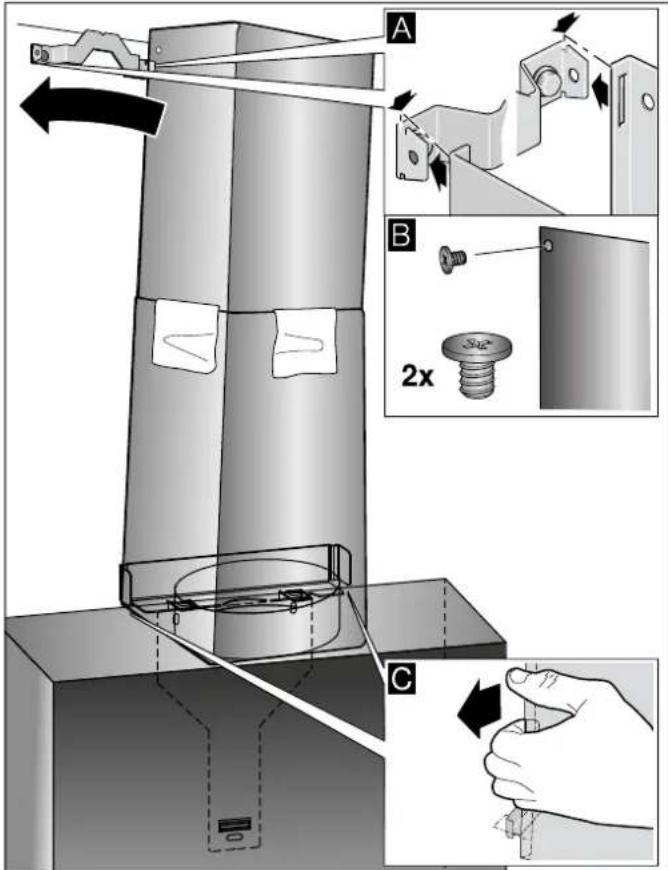

1. Kaminverblendung mit zwei Schrauben seitlich an den Haltewinkel schrauben. B

1. Untere Kaminverblendung am Haltewinkel einklip- sen. Das Anschlusskabel darf nicht beschädigt wer- den! ©

Hinweis: Wurde ein Sonderzubehör Umluft montiert und wird die Dunstabzugshaube ohne Kaminverblendung betrieben, muss das Kabel am Stutzen aufgerollt werden.

Constructa Neff

Vertriebs-GmbH

Carl-Wery-Straße 34

D-81739 München
