BEDIENUNGSANLEITUNG KX-TCD920 PANASONIC

Für Ihre Kaufentscheidung zugunsten eines Panasonic-Gerätes möchten wir uns bedanken.

Für künftige Rückfragen

Datum des Kaufs:

Seriennummer:

(befindet sich auf der Unterseite des Gerätes)

Name und Anschrift des Händlers:

Telefonnummer des Händlers:

Zulassung

Die BZT-Zulassung vom "Bundesamt für Zulassungen in der Telekommunikation" liegt für dieses Telefon vor. Es wurde nach der EU Richtlinie 91/263/EWG Telekommunikationsendgeräte zugelassen. Das Telefon darf durch jedermann über die Telefonanschlussdose angeschaltet und in Betrieb genommen werden.

Zubehörliste

□ Steckernetzgerät KX-A312G (Seite 13)....1 Stück

☐ Telefonanschlussschnur (TAE-Stecker "F"-kodiert) (Seite 13) ..... 1 Stück

□ Akkuzellen Panasonic P-80 AA (Seite 12) . . . 3 Stück

□ Akkufachabdeckung (Seite 12)....1 Stück

□ Trageclip (Seite 81)....1 Stück

CI Bedienungsanleitung .... 1 Stück

• Packen Sie den Versandkarton aus, und überprüfen Sie den Inhalt anhand der Zubehörliste auf Vollständigkeit.
• Technische Änderungen des Zubehörs vorbehalten.
• Bewahren Sie den Originalkarton, sowie das Verpackungsmaterial auf.

Laden der Akkuzellen

Vor dem ersten Gebrauch sollten die Akkuzellen 5 Stunden lang aufgeladen werden.

Setzen Sie zuerst die Akkuzellen in das Mobilteil (Seite 14) ein. Dann legen Sie das Mobilteil mit den Wähltasten nach unten in die Lademulde der Basisstation.

Da die Gespräche zwischen Mobilteil und Basisstation über Funk übertragen werden, ist die Reichweite abhängig von der Umgebung, in welcher das Schnurlose digitale Telefon genutzt wird, z.B. von der Art des Gebäudes, dem Wetter, etc.

Normalerweise erreichen Sie im Freien eine größere Reichweite als in einem Gebäude. Die Reichweite kann in geschlossenen Räumen und bei Hindernissen, wie z.B. Mauern, Metalltüren oder Betonwänden, etc. vermindert werden.

Um eine maximale Reichweite zu gewährleisten, plazieren Sie die Basisstation an einem ZENTRALEN und ERHÖHTEN Standort im Haus. Vermeiden Sie weitere Hindernisse oder Interferenzen durch elektrische Geräte.

Bemerkung

Bei dem Anschluß der Basis-Station des KX-TCD920G oder des Mobilteils KX-A330G an andere DECT Schnurlos Telefone ist es möglich, daß sich die Basis-Station oder das Mobilteil nicht verbinden läßt.

Gelegentliche Geräuschstörungen können durch andere Funkaussendungen verursacht werden.

Elektrische Geräte, wie z.B. Kühlschränke, Mikrowellenherde, TV- und Radiogeräte, Fax oder PC's, erzeugen elektromagnetische Felder. Diese können Interferenzen und Nebengeräusche verursachen.

Es ist daher empfehlenswert, das Schnurlose digitale Telefon (Basisstation sowie Steckernetzgerät) nicht in der Umgebung der oben genannten Geräte aufzustellen.

Elektrische Geräte, wie z.B. Kühlschränke, Mikrowellenherde, TV- und Radiogeräte, Fax oder PC's, erzeugen elektromagnetische Felder. Diese können Interferenzen und Nebengeräusche verursachen.

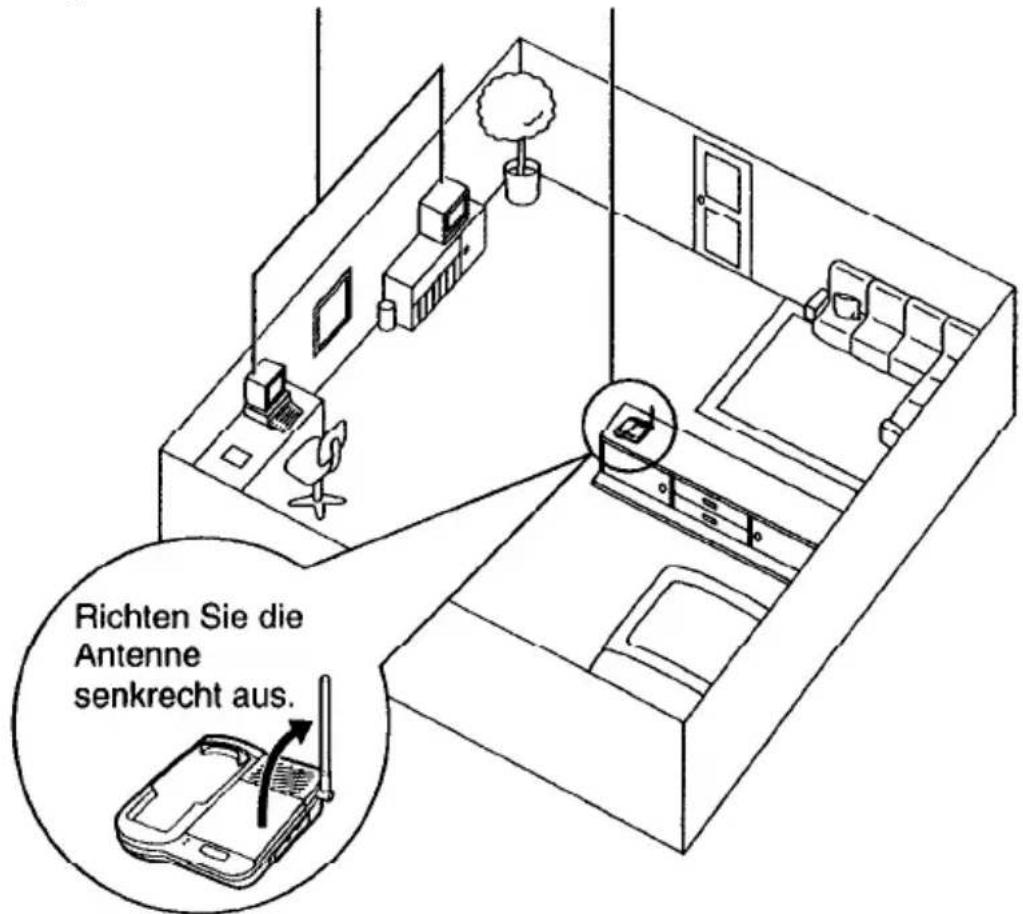

Um eine maximale Reichweite zu gewährleisten, plazieren Sie die Basisstation an einem ZENTRALEN und ERHÖHTEN Standort im Haus. Vermeiden Sie weitere Hindernisse oder Interferenzen durch elektrische Geräte.

Richten Sie die Antenne senkrecht aus.

Überspannung/Gewitter

Das Schnurlose digitale Telefon ist serienmäßig mit einer

Überspannungsschutzschaltung ausgerüstet. Sollte es in Ihrer Region jedoch häufiger zu Gewittern kommen, empfehlen wir trotzdem zusätzliche Maßnahmen:

1) Überspannungsschutz für das Telefonanschlusskabel
2) Überspannungsschutz für die Stromquelle

Bitte wenden Sie sich bezüglich der Installation an Ihren Panasonic Fachhändler.

- Für Beschädigungen durch Blitzschläge kann selbst mit Einbau der erwähnten Sicherheitsmaßnahmen keine Haftung übernommen werden.

Sicherheitshinweis

ACHTUNG:

Zur Vermeidung von Bränden und elektrischen Schlägen darf dieses Gerät niemals Regen oder sonstiger Feuchtigkeit ausgesetzt werden.

Fehlerbeseitigung:

Bei Störungen das Gerät von der Telefonleitung trennen, und dann mit Hilfe eines anderen funktionstüchtigen Telefons den Anschluss überprüfen. Wenn die Telefonleitung in Ordnung ist, lassen Sie Ihr defektes Gerät reparieren. Sollte die Telefonleitung gestört sein, so verständigen Sie bitte Ihr zuständiges Fernmeldeamt.

Kapitel 1 Inbetriebnahme

Anordnung der Bedienelemente 8

Vorbereitungen 12

Einsetzen der Akkuzellen in das Mobilteil....12

Anschluss ....13

Laden der Akkuzellen 14

Kapitel 2 Grundfunktionen

Anrufen 18

Gespräche entgegennehmen . . . . ...19

Telefonbuch 20

Namen und Rufnummern im Telefonbuch speichern....20

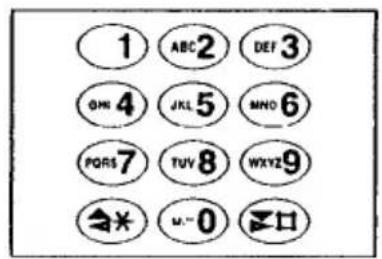

Eingabe von Zeichen und Symbolen....22

Mit Telefonbuch wählen 24

Eintrag im Telefonbuch ändern 26

Eintrag im Telefonbuch löschen....27

Sonstige Funktionen ......27

Internruf (Paging) 27

Tastensperre einschalten .....28

Pausenfunktion 28

Zeitweilige Umschaltung des Wahlverfahrens auf MFV 📐* . . .29

Rückfragetaste R 29

Memoryfunktion 30

Kapitel 3 Zusätzliche Funktionen (Programmierung erforderlich)

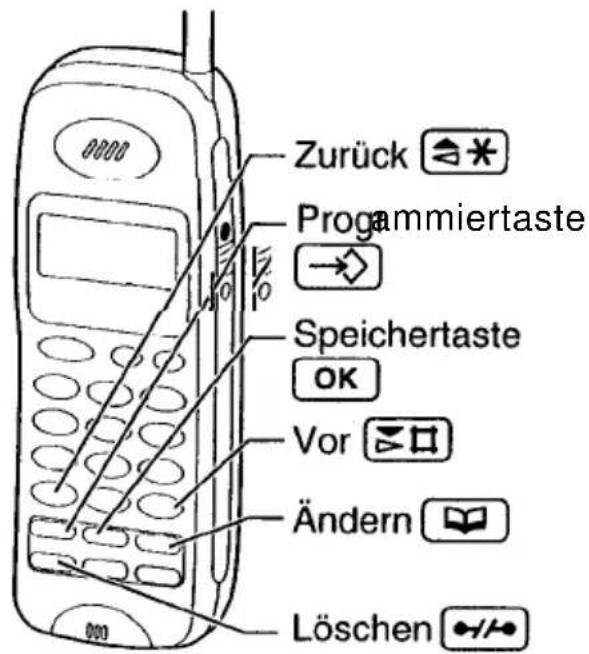

Aufzählung der programmierbaren Funktionen ..3 2

Tastenquittungston ein-/ausschalten.. 35

Ruflautstärke des Mobilteils einstellen 36

Rufmelodie des Mobilteils auswählen 37

Rufmelodie der Basisstation auswählen ....38

Gebührenerfassung.. 39

Gebührenfaktor einstellen 39

Gesamtgebühr überprüfen oder löschen 40

Display auf Gesprächsgebühren oder Gesprächsdauer einstellen...4 1

Wahlsperre 42

Einstellen der Wahlsperre ..... 42

Wahlkontrolle....44

Wahlkontrolle für Mobilteil(e) einrichten und Sperrnummer(n) für Wahlkontrolle eingeben.....44

Direktruf.... .46

Direktrufnummer eingeben..... -46

Direktrufnummer wählen ..... 47

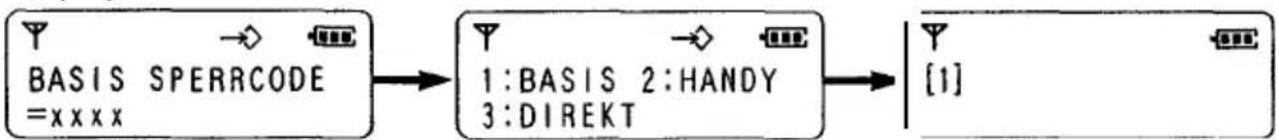

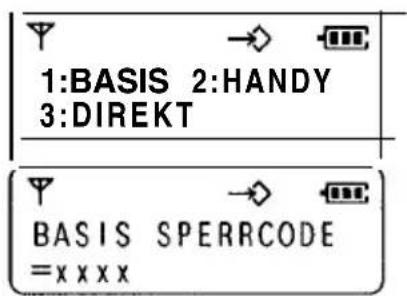

Ändern des Basis Sperrcode.....48

Betrieb an einer Telefonanlage ....4 9

Rückfragemodus (Flash/Erde) einstellen ....49

Flashzeit einstellen.. .... .50

Pausendauer nach AKZ/HAKZ

ändern 51

MFV-Zeichendauer ändern ..... 52

Amtskennzahlen (AKZ)

eingeben 53

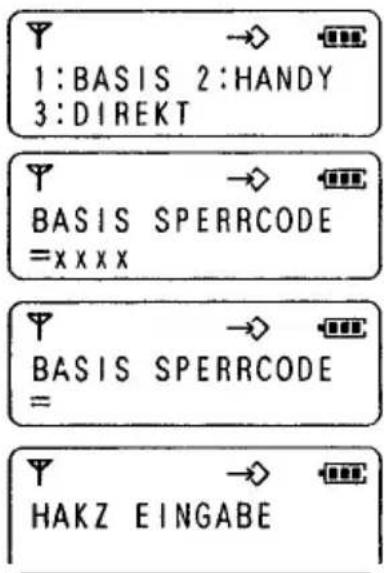

Hauptamtskennzahlen (HAKZ)

eingeben 54

Löschen der Einträge für die

Erweiterte Wahlwiederholung . . . ...55

Zurücksetzen in den

Lieferzustand 56

Kapitel 4

Verwendung mehrerer

Basisstationen und Mobilteile

Für die Anwender zusätzlicher

Mobilteile KX-A330G 57

Betrieb mit mehreren Mobilteilen ..57

Mobilteil an einer Basisstation

anmelden 58

Mobilteil von einer Basisstation

abmelden 60

Rufzuordnung für externe

Anrufe 62

Einstellung

Sammelruf/Rufweiterleitung .....64

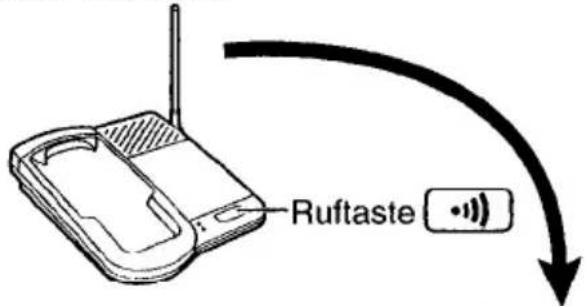

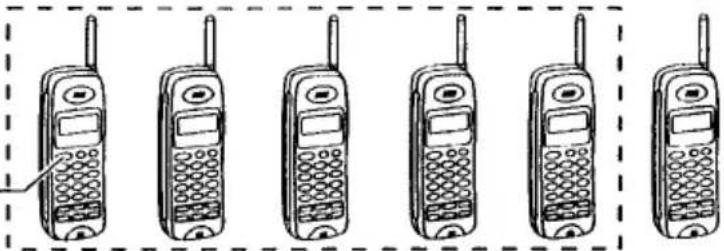

Rufen aller Mobilteile von der

Basisstation 66

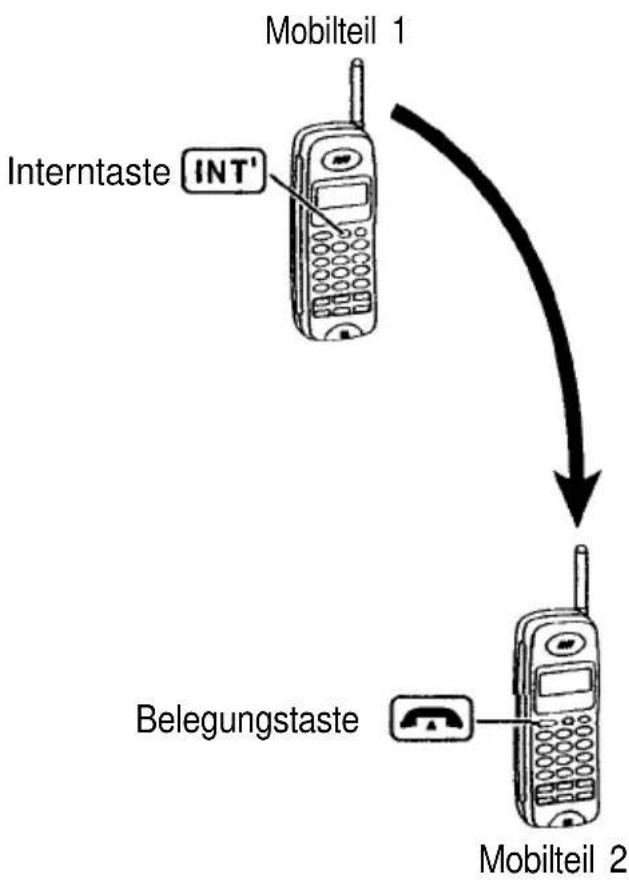

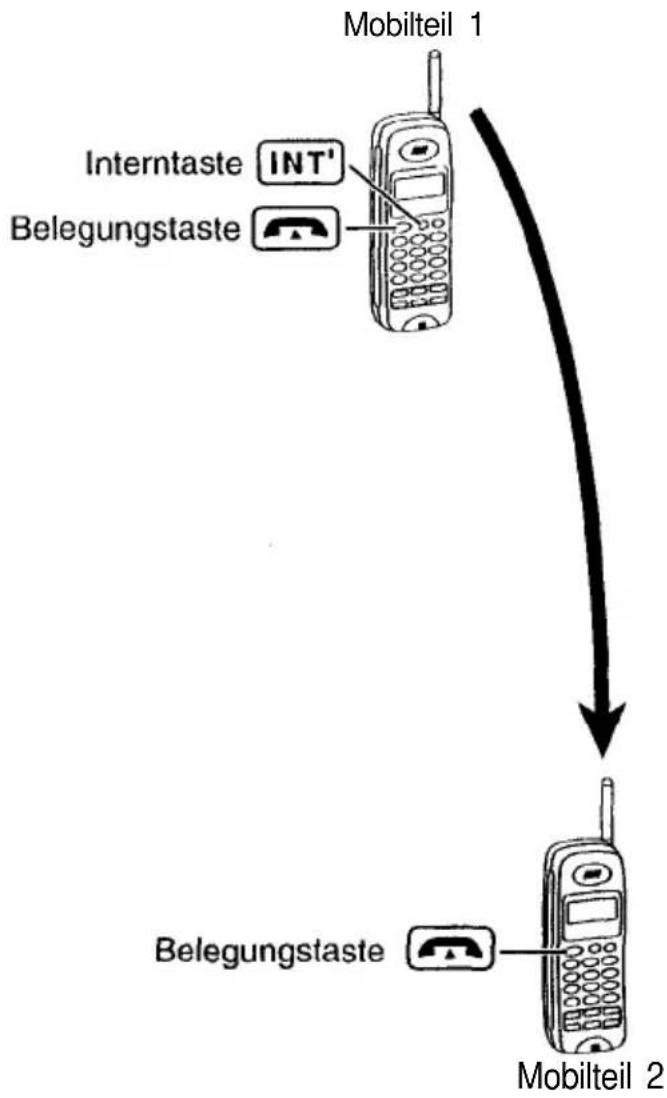

Gespräch zwischen zwei

Mobilteilen 66

Externgespräch an ein anderes

Mobilteil übergeben/

Interne Rückfrage 67

Deaktivierung des Anklopfsignals

für Gespräch in Wartestellung . . . ...69

Für die Anwender zusätzlicher

Basisstationen KX-TCD92OG....70

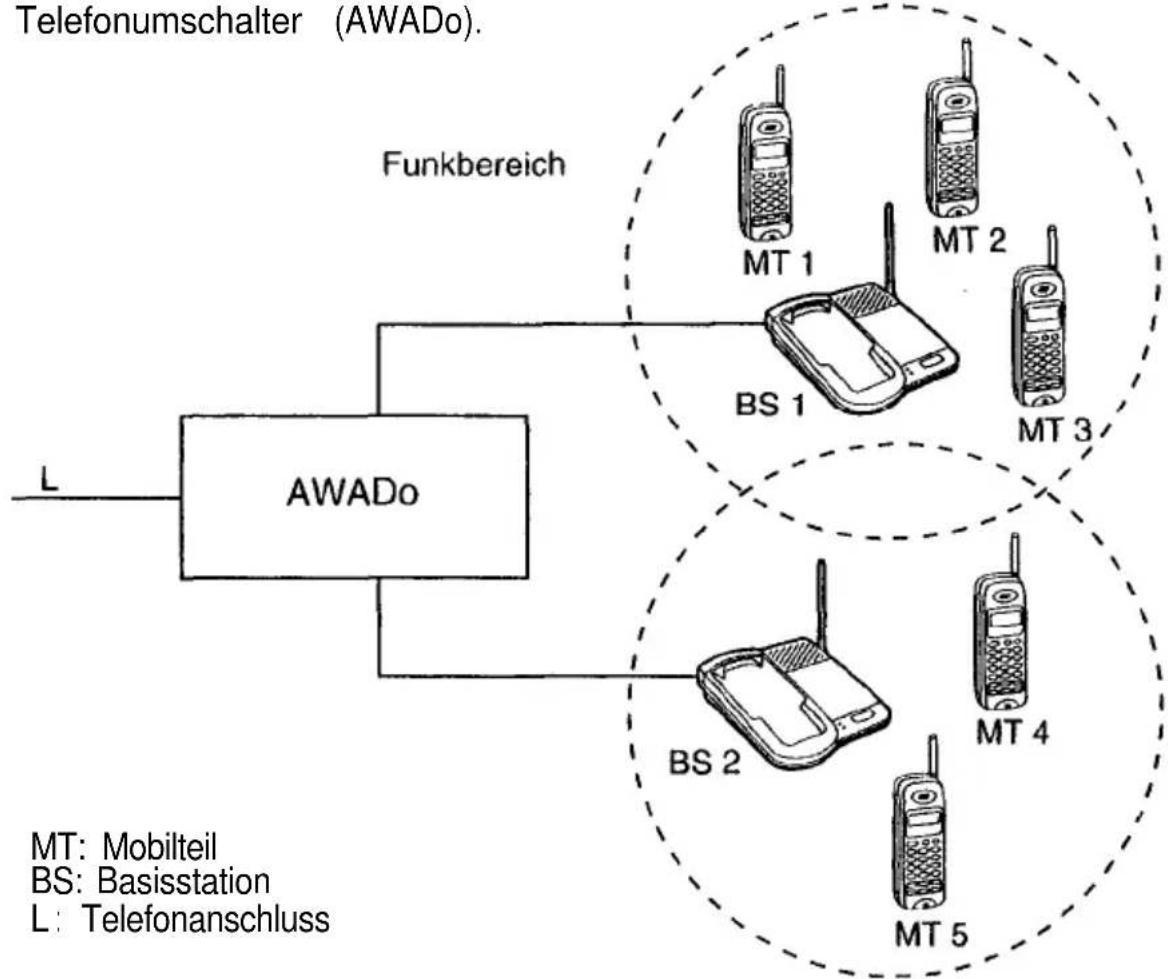

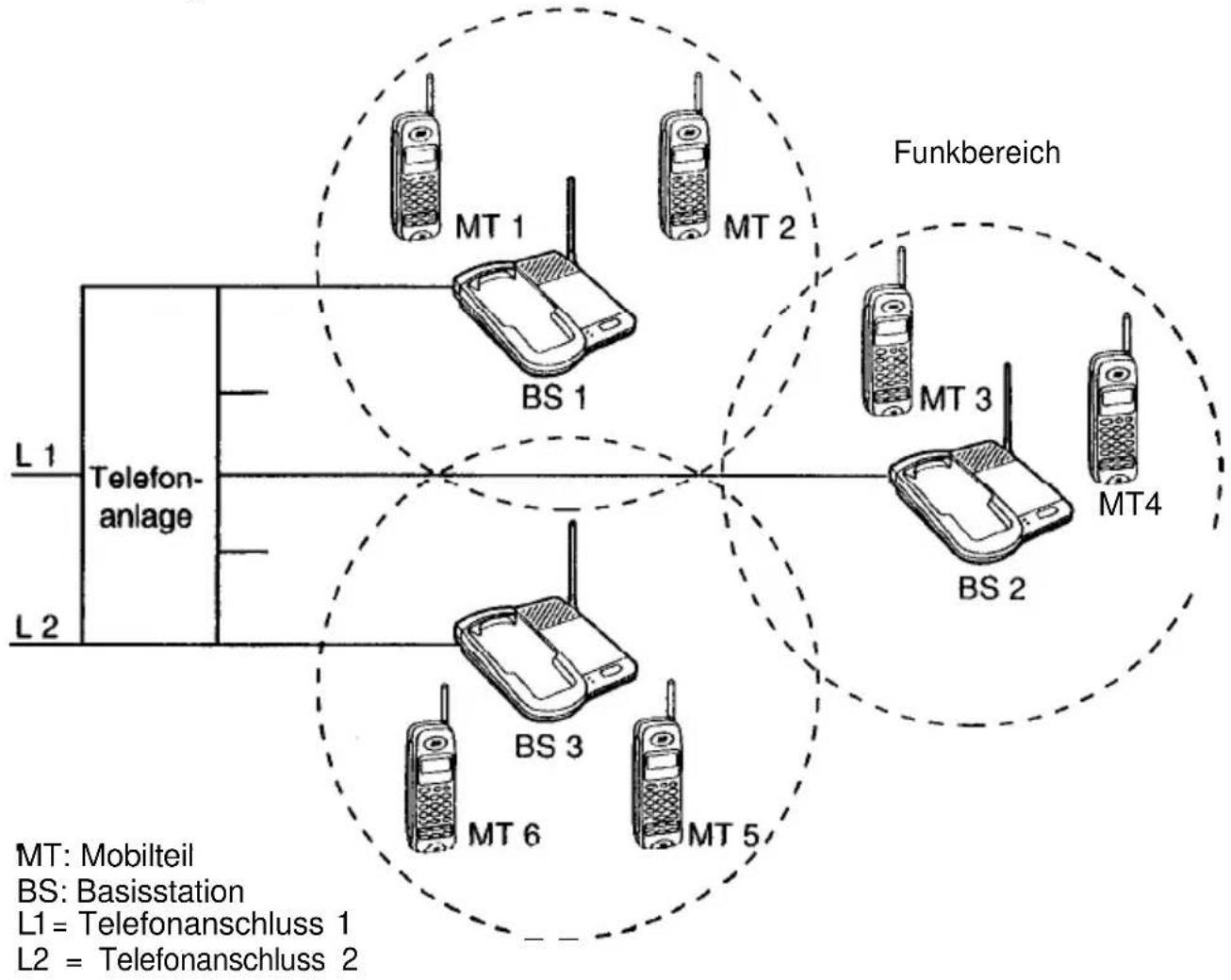

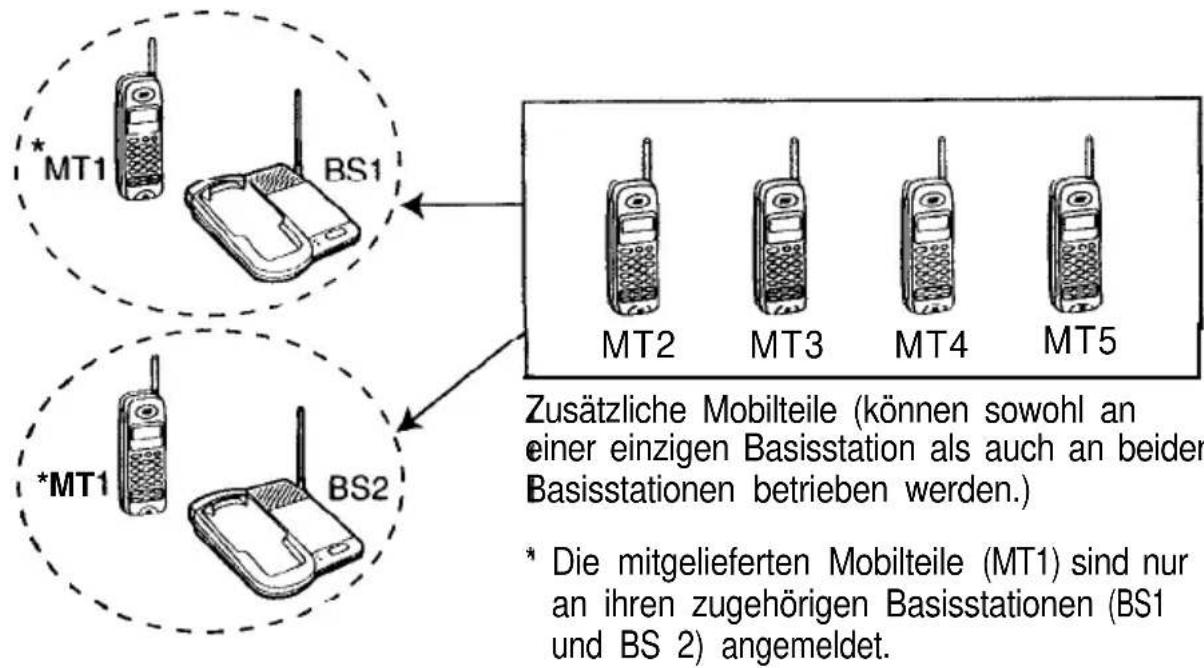

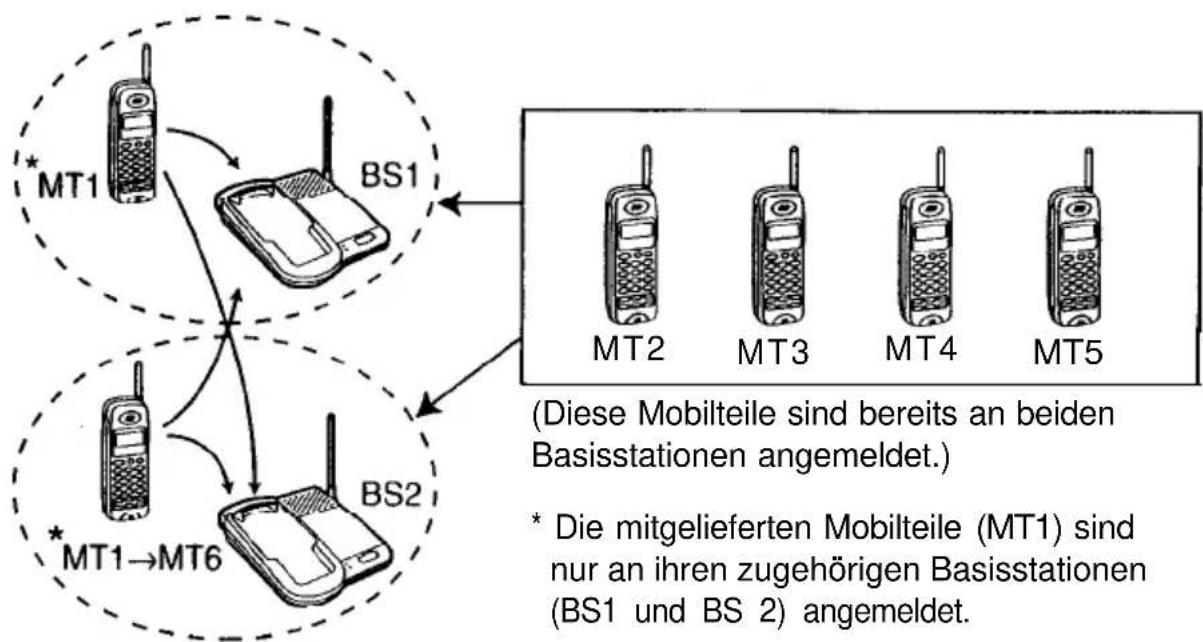

Betrieb an mehreren

Basisstationen .... 70

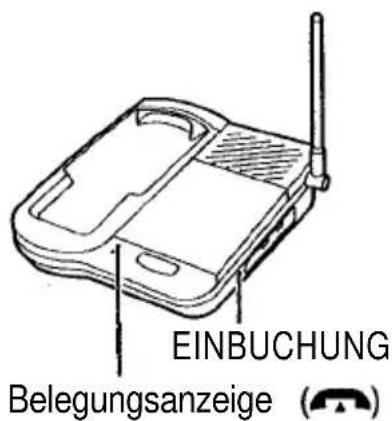

Anmeldung an mehrere

Basisstationen 74

Anzeige der Basisstationsnummer

ein-/ausschalten 76

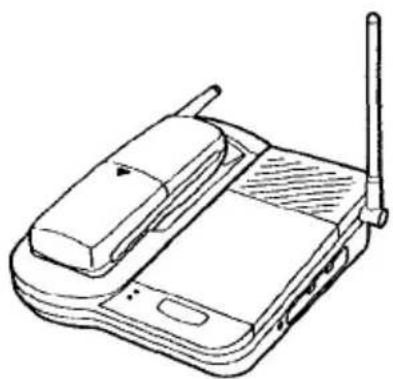

Automatische/Manuelle

Registrierung der Mobilteile ..... 77

Kapitel 5

Allgemeine Informationen

Ersetzen der Akkuzellen .....79

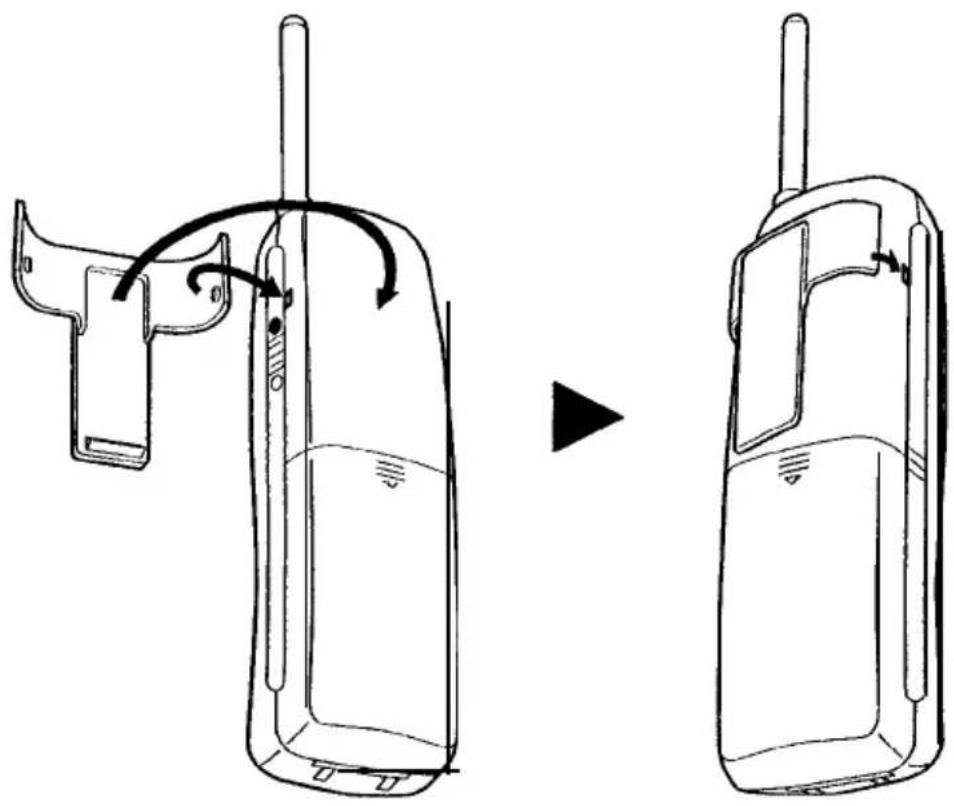

Anbringen des Trageclips.....61

Störungsbeseitigung .....62

Sicherheits- und

Aufstellhinweise 86

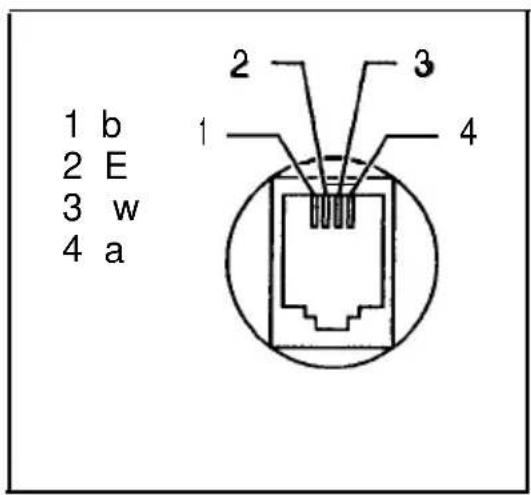

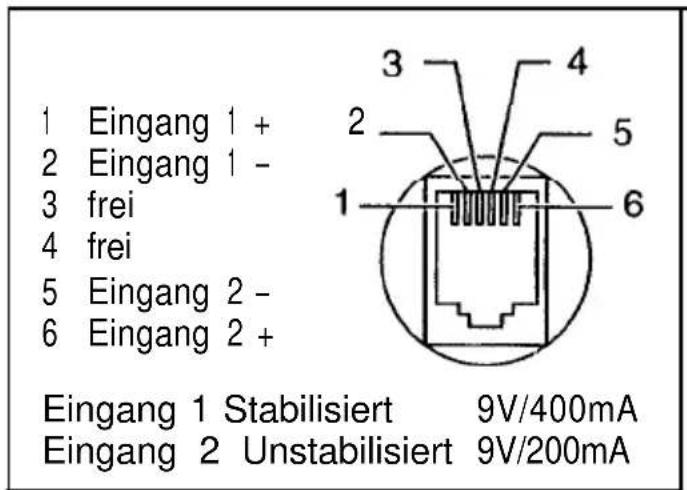

Belegung der

Anschlussbuchsen .....87

Wichtiger Hinweis zum Gebrauch

von NiCd-Akkuzelle .....87

Panasonic Service-Center für

Stichwortverzeichnis.. .....92

Technische Daten 94

Begriffserläuterungen .....95

CE-Kennzeichnung.. ...... Rückseite

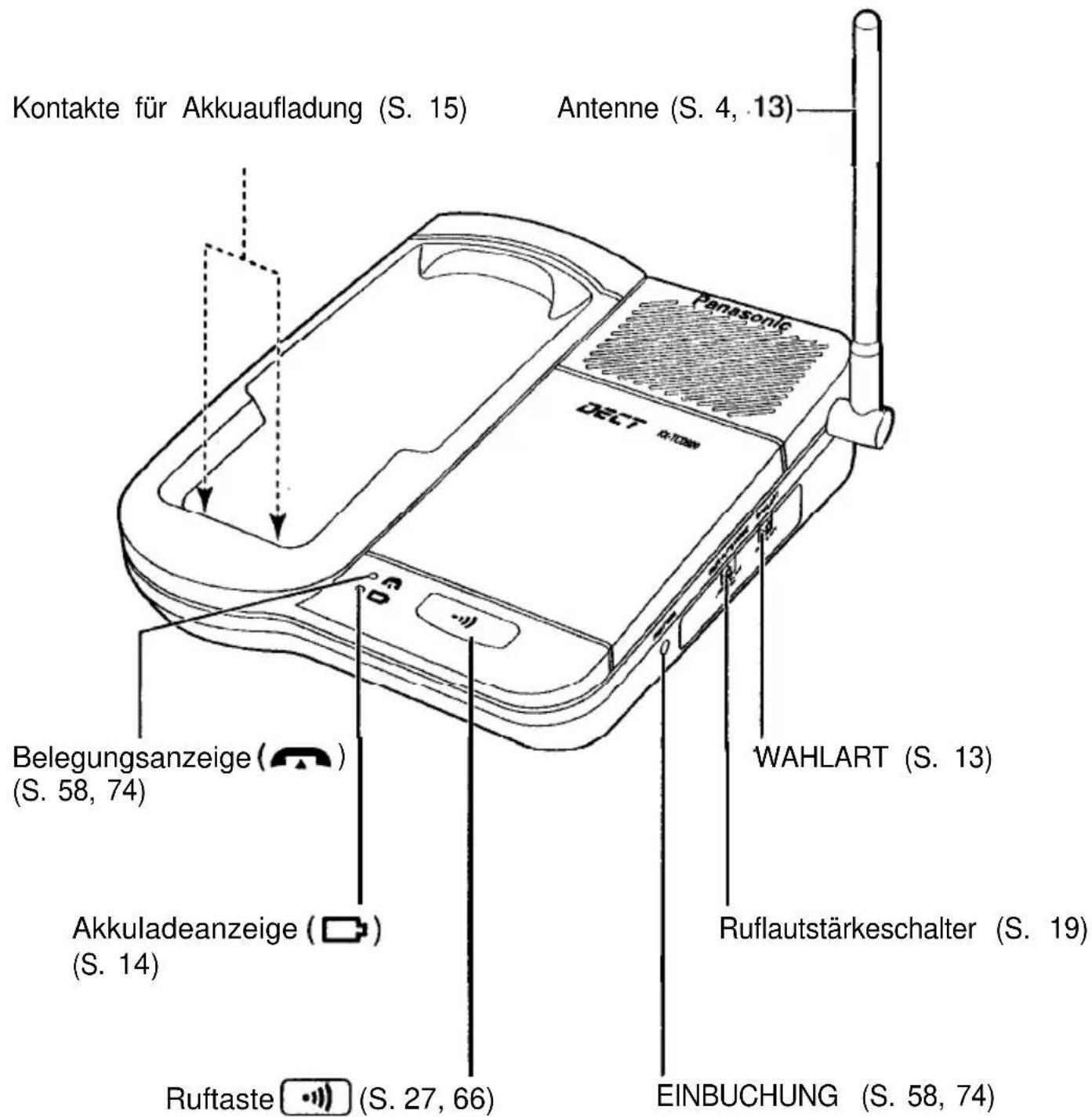

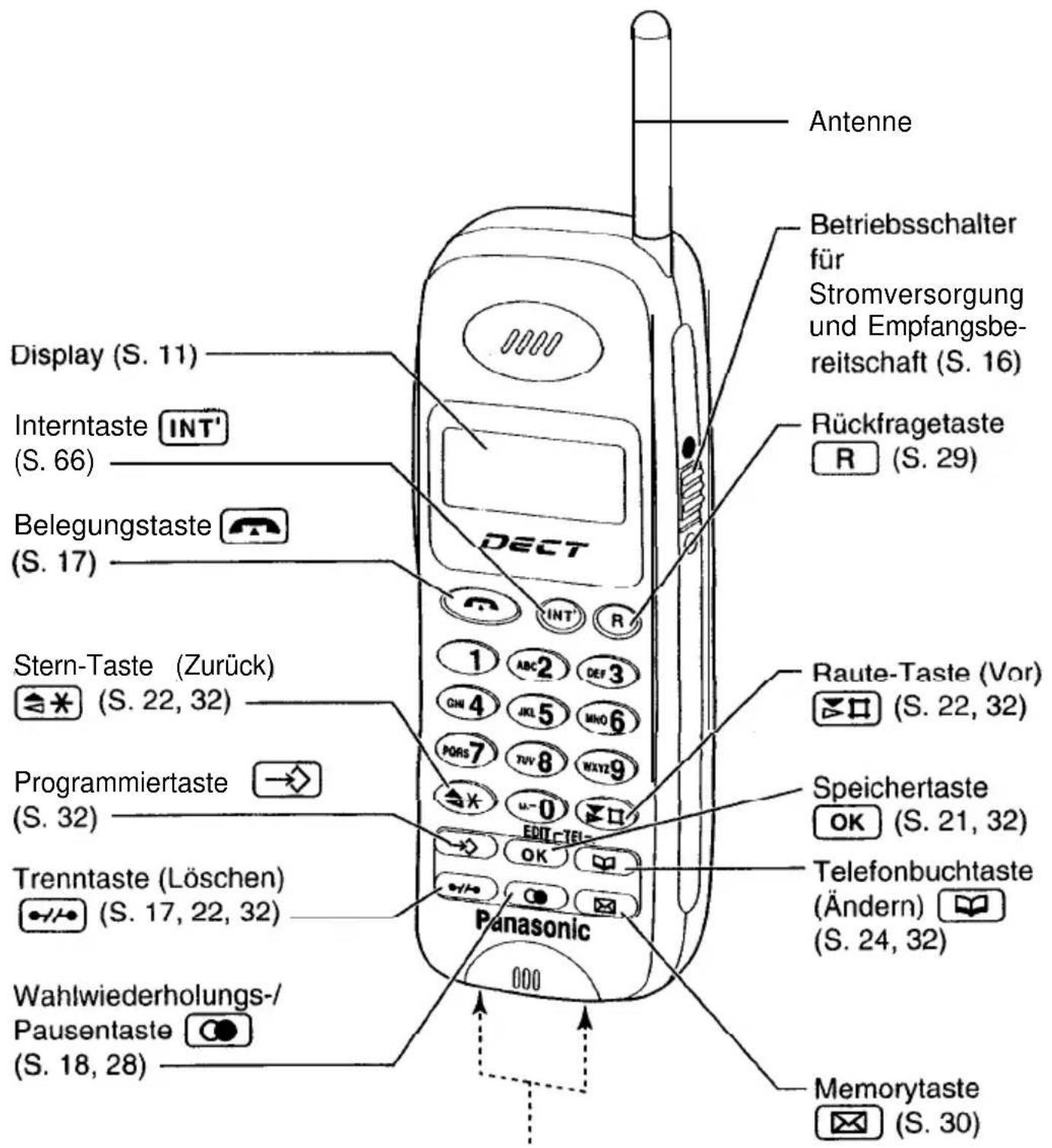

Anordnung der Bedienelemente

Basisstation

Kontakte für Akkuaufladung (S. 15) Antenne (S. 4, 13) Panasonic DELT WAHLART (S. 13) Belegungsanzeige (☐) (S. 58, 74) Rufautstärkeschalter (S. 19) Akkuladeanzeige (☐) (S. 14) EINBUCHUNG (S. 58, 74) Ruftaste (☐) (S. 27, 66)

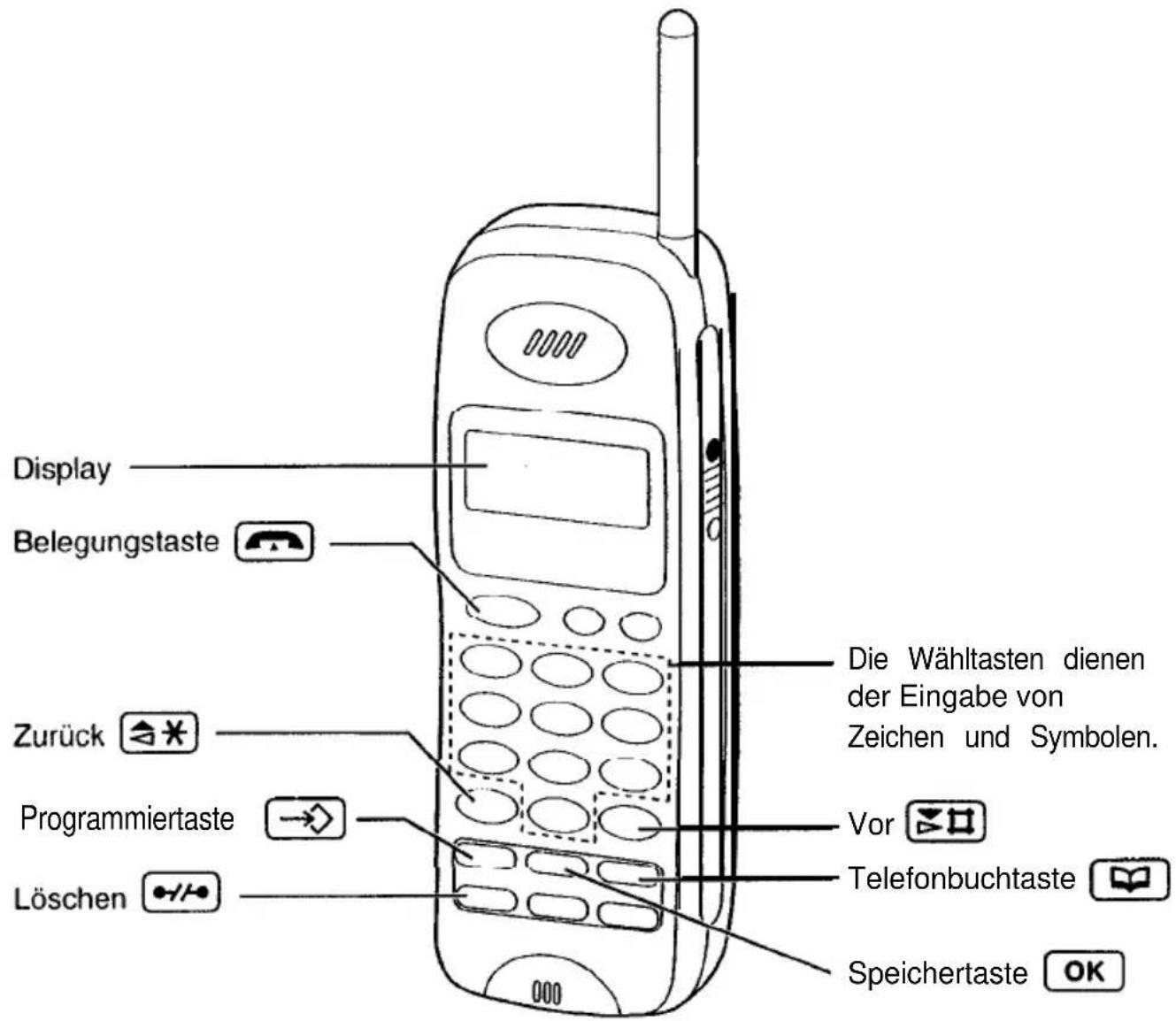

Mobilteil

Antenne Betriebsschalter für Stromversorgung und Empfangsbereitschaft (S. 16) Rückfragetaste R (S. 29) Display (S. 11) Interntaste INT' (S. 66) Belegungstaste (S. 17) Stern-Taste (Zurück) (S. 22, 32) Programmiertaste (S. 32) Trenntaste (Löschen) (S. 17, 22, 32) Wahlwiederholungs-/Pausentaste (S. 18, 28) Panasonic Raute-Taste (Vor) (S. 22, 32) Speichertaste OK (S. 21, 32) Telefonbuchtaste (Ändern) (S. 24, 32) Memorytaste (S. 30)

Kontakte für Akkaufladung
(S. 15)

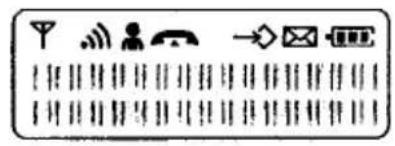

Erläuterung der Symbole und Zeichen

(Diese Darstellung zeigt alle möglichen Ziffern, Zeichen und Symbole für verschiedene Betriebszustände.)

Das Mobilteil befindet sich in Bereitschaft und die Teilnehmernummer wird angezeigt (S. 16).

Während eines Gesprächs wird die Dauer des geführten Gesprächs angezeigt. (Beispiel: 1 Std., 30 Min., 40 Sek.) Sie haben die Wahl, das Display auf Gebührenanzeige oder auf Gesprächsdauer einzustellen (Seite 41).

[1] 0007.50

Das Display zeigt die Gebührenanzeige für die Dauer des geführten Gesprächs (Beispiel: DM 7,50).

[1] - [2] 00-00-03

Die Teilnehmernummern des rufenden und des gerufenen Mobilteils werden angezeigt (Beispiel: Mobilteil [1] ruft Mobilteil [2]). Während eines internen Gesprächs wird die Gesprächsdauer angezeigt (Seite 66).

WAHLSPERRE

Die Wahlsperre ist eingeschaltet (S. 42). Nach Drücken der Belegungstaste 📞 wird "WAHLSPERRE" angezeigt. Zum Ausschalten der Wahlsperre siehe Seite 43.

4 3 2 1

Wenn eine Sperrnummer gewählt wurde, dann blinkt während des Wählvorganges die gewählte Rufnummer (S. 44). Zum Löschen von Sperrnummern siehe Seite 45.

TASTENSPERRE

Die Tastensperre ist eingeschaltet. Zum Ausschalten der Tastensperre siehe Seite 28.

Symbole:

Υ	Das Mobilteil befindet sich im Funkbereich der Basisstation. So lange dieses Symbol erscheint, können Gespräche angenommen, Anrufe getätigt und individuelle Funktionen für das Telefon eingestellt werden.
Υ, (blinkend)	Das Mobilteil befindet sich nicht im Funkbereich einer Basisstation.Gehen Sie näher an die Basisstation heran.
→	Die Station befindet sich im Programmiermodus.
(blinkend)	Das Mobilteil wird von einem anderen Teilnehmer gerufen.
	Das Mobilteil ruft einen anderen Teilnehmer und/oder es zeigt einen internen Gesprächszustand an (Seite 66).
	Die Station ist besetzt oder führt ein externes Gespräch.
(blinkend)	Ein externes Gespräch kommt an.
	Die Station befindet sich im Direktrufmodus (Seite 46).
(blinkend)	Eine Notiz wird gerade aufgezeichnet oder wiedergegeben (Seite 30).
	Es ist eine Notiz aufgezeichnet worden (Seite 30).
	Die Akkuzellen sind vollständig geladen.
	Die Akkuzellen besitzen noch die halbe Ladungskapazität.
	Die Akkuzellen haben nur noch eine geringe Ladungskapazität.
(blinkend)	Die Akkuzellen müssen geladen werden (Seite 14).

Zeichen:

P	Während des Wählvorganges wurde die Pausentaste gedrückt.
F	Die Rückfragetaste R wurde gedrückt.

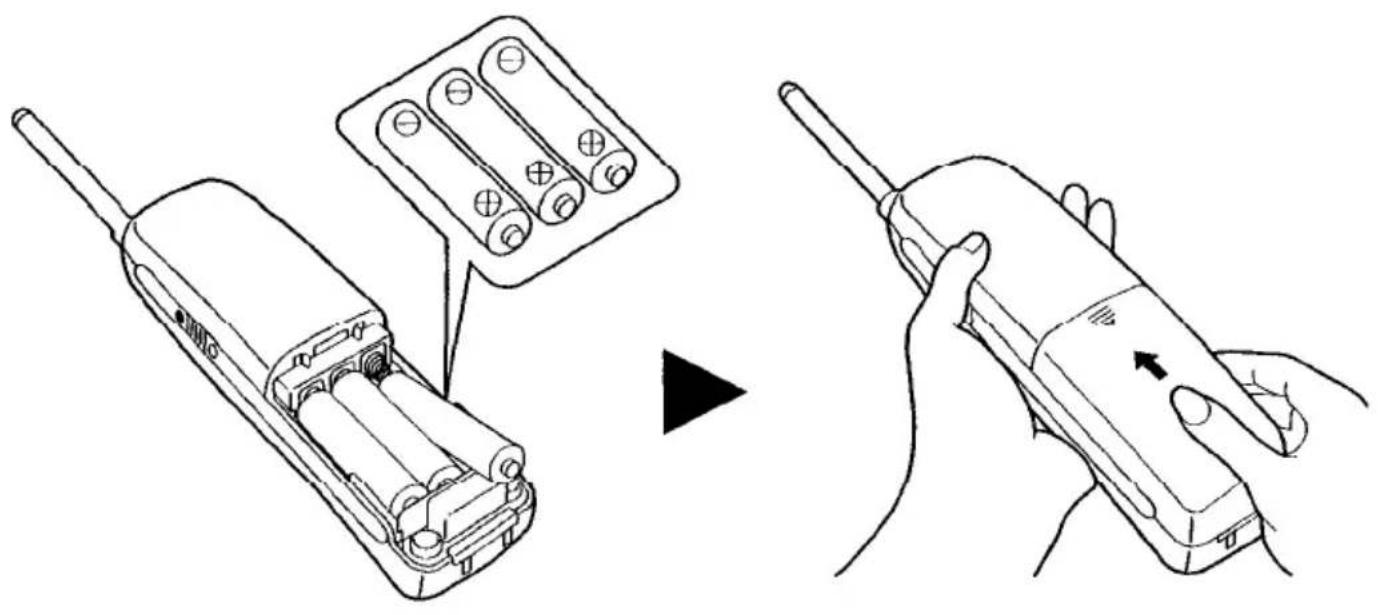

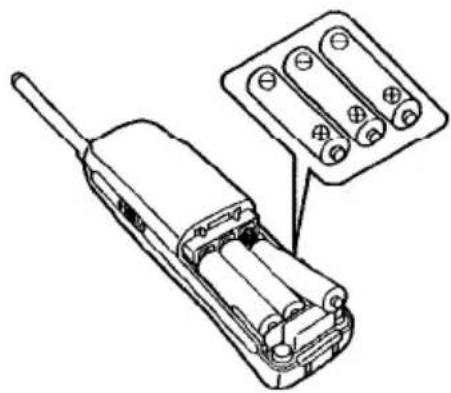

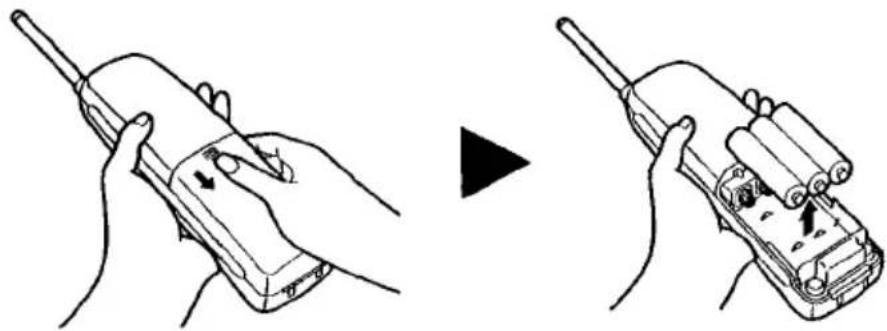

Einsetzen der Akkuzellen in das Mobilteil

Legen Sie die drei mitgelieferten Akkuzellen der Bauform AA (Mignonzeflen) gemäß Abbildung in das Akkufach. Achten Sie dabei auf die richtige Polung der Akkuzeilen. Schließen Sie danach die Abdeckung des Akkufaches am Mobilteil.

. Bei falsch eingelegten Akkuzellen ist das Mobilteil nicht funktionstüchtig.

Richten Sie die Antenne senkrecht aus. Fügen Sie die Schnüre in die dafür vorgesehenen Zugentlastungen. Zugentlastungen Netzanschluss (230 V Wechselspannung) Steckernetzgerät Zur "F"-Buchse Ihrer TAE-Telefonsteckdose Die Wahlart ist werkseitig auf Mehrfrequenzwahlverfahren (MFV) gesetzt. • Falls Sie an Ihrem Hauptanschluss nicht wählen können, stellen Sie den Wahlartschalter auf Impulswahlverfahren (IWV) um. WAHLART IWV MFV Telefonanschlusssschnur

• Benutzen Sie ausschließlich das Panasonic Steckernetzgerät KX-A312G.
• Achten Sie darauf, dass Sie die Anschlüsse von Telefonanschlussschnur und Steckernetzgerät an der Basisstation nicht verwechseln. Bei vertauschten Anschlüssen ist die Basisstation nicht funktionstüchtig und kann beschädigt werden.
• Das Steckernetzgerät muß immer angeschlossen sein. Während des Betriebes fühlt sich das Steckernetzgerät warm an, dies ist völlig normal.
• Bei einem Stromausfall arbeitet das Telefon nicht. Wir empfehlen daher, dass Sie zur Sicherheit das Schnurlose digitale Telefon über einen automatischen Wechselschalter mit einem Reservetelefon an die Leitung anschließen.
  Über technische Möglichkeiten informiert Sie Ihr Panasonic Fachhändler.

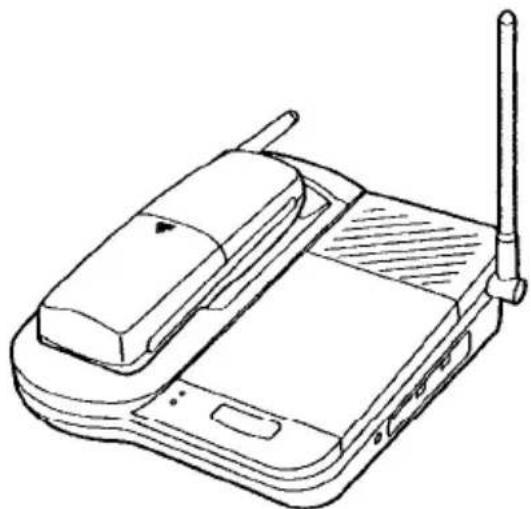

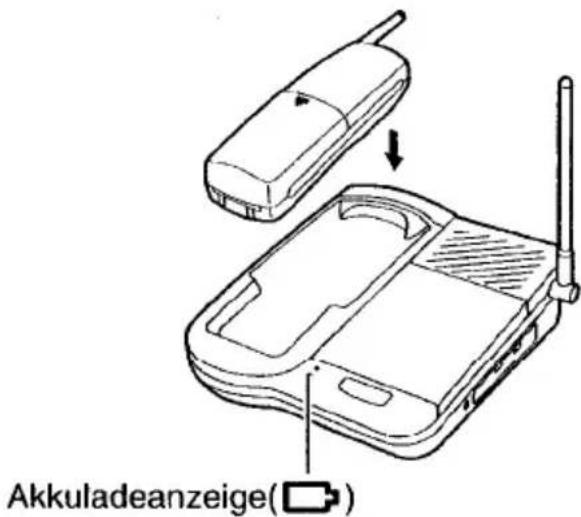

Laden der Akkuzellen

Im Auslieferzustand sind die Akkuzellen nicht geladen. Zum Laden muß das Mobilteil in die Lademulde der Basisstation gelegt werden. Vor dem ersten Gebrauch sollten die Akkuzellen mindestens 5 Stunden lang aufgeladen werden.

- Sobald Sie das Mobilteil mit den Wähltasten nach unten in die Lademulde der Basisstation eingelegt haben, signalisiert Ihnen die Akkuladeanzeige (☐) durch konstantes Leuchten den Ladevorgang.

Akkuladeanzeige(☐)

Das Display informiert Sie ständig über den momentanen Ladezustand der Akkus:

Akkusymbol		Ladezustand
		Die Akkuzellen sind vollständig geladen.
		Die Akkuzellen besitzen noch die halbe Ladungskapazität.
		Die Akkuzellen haben nur noch eine geringe Ladungskapazität.
(blinkend)	Die Akkuzellen müssen geladen werden.

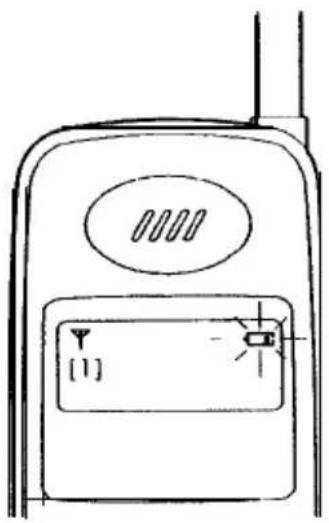

Wiederaufladen

Sobald "☐" am Mobilteil blinkt, oder wenn während des Gesprächs alle 15 Sekunden der Akkuwarnton ertönt, laden Sie bitte die Akkuzellen auf.

[1]

Gebrauchs- und Ladezeiten von Akkuzellen

Durchschnittliche Benutzungsdauer bei voll geladenen Akkuzellen:

Im Gesprächszustand	Sie können bis zu 10 Stunden ununterbrochen sprechen.
Im Bereitschaftszustand	Dieser Zustand kann bis zu 100 Stunden anhalten.

• Diese Angaben können bei unterschiedlichen Umgebungsbedingungen, wie z.B. der Umgebungstemperatur, variieren.
• Reinigen Sie die Ladekontakte einmal monatlich mit einem weichen Tuch, da die Akkus sonst nicht richtig aufgeladen werden.
• Nachdem die Akkuzellen vollständig aufgeladen sind, braucht das Mobilteil erst dann wieder in die Lademulde der Basisstation plaziert zu werden, wenn "☐" zu blinken beginnt.
  • Die Akkuzellen können nicht überladen werden.

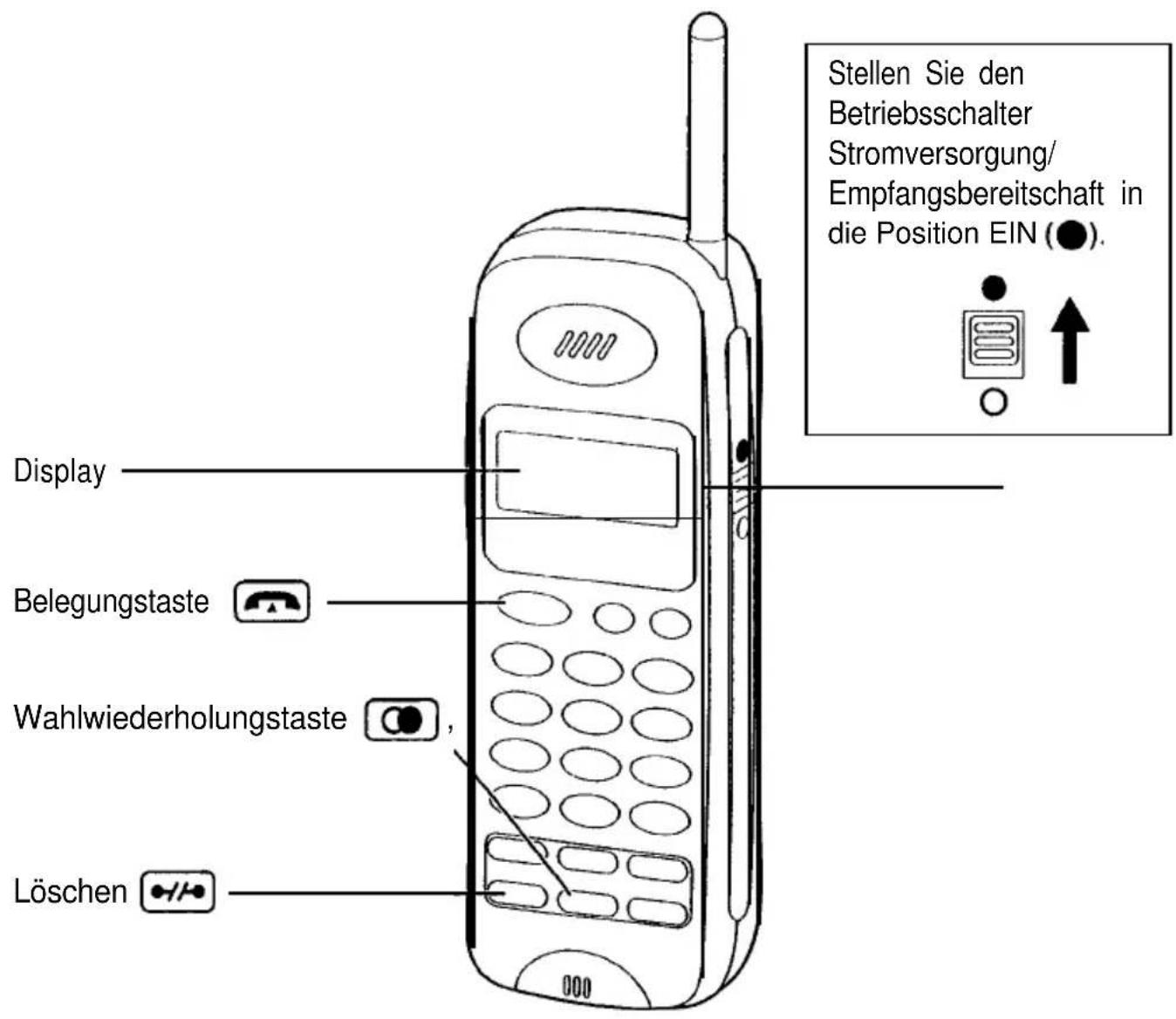

Stellen Sie den Betriebsschalter Stromversorgung/ Empfangsbereitschaft in die Position EIN (●). Display Belegungstaste Wahlwiederholungstaste Löschen

Wenn der Betriebsschalter eingeschaltet ist, befindet sich das Mobilteil in Bereitschaft. Prüfen Sie, ob das Funkverbindungssymbol angezeigt wird.

Beispiel: Das Mobilteil hat die Teilnehmernummer [1].

[1]

1 Drücken Sie die Belegungstaste 📞.

- Im Display erscheint "☐".

2 Wählen Sie die Rufnummer.

• Die Rufnummer wird angezeigt.
• Die Anzeige für die Gesprächsdauer bzw. die laufenden Gebühren wird ca. 7 Sekunden nach Wahl der letzten Ziffer automatisch gestartet. Nach Gesprächsende verbleibt die Anzeige noch für ca. 5 Sekunden (Seite 41).
- Falls Sie sich verwählt haben, drücken Sie (Löschen) und geben die richtige Rufnummer ein

3 Wenn das Gespräch beendet ist, drücken Sie die Belegungstaste 📄 oder Sie legen das Mobilteil wieder in die Basisstation zurück.

- Im Display erlischt "☐".

Blockwahl

Mit der Blockwahlfunktion können Sie die eingebene externe Rufnummer kontrollieren, bevor Sie mittels der Belegungstaste 📞 den Wählvorgang einleiten.

[1]

[1] 43722111

Beispiel: Die Gesprächsdauer wird angezeigt.

[1] 00-03-41

Wählen Sie die Rufnummer.

• Falls Sie beim Wählen eine falsche Nummer eingeben;
  Um eine Ziffer zu löschen, drücken Sie nur kurzzeitig auf ⚡1/10 (Löschen).
  Um die komplette Rufnummer zu löschen, halten Sie ⬤/10 (Löschen) fest gedrückt.
  Sie können nun die korrekte Rufnummer eingeben.

[1] 4 3 7 2 2 1 1 1

2 Drücken Sie die Belegungstaste

• Die Anzeige für die Gesprächsdauer bzw. die laufenden Gebühren wird automatisch gestartet (Seite 41).
• Die Blockwahl kann maximal 32 Ziffern umfassen.

[1] 43722111

Wahlwiederholung

Die Wahlwiederholung gestattet Ihnen, die zuletzt gewählte, externe Rufnummer wieder zu wählen.

Drücken Sie die Belegungstaste 📞. Sie hören den Wählton.

Danach drücken Sie die Wahlwiederholungstaste

• Die zuletzt gewählte Rufnummer (bis zu 32 Ziffern) wird automatisch neu gewählt.
- Jede neu eingegebene Rufnummer überschreibt die vorherige.

Erweiterte Wahlwiederholung

Das Mobilteil speichert die letzten 5 gewählten Rufnummern als separate Einträge.

Zum Löschen der Einträge für die Erweiterte Wahlwiederholung siehe Seite 55.

1 Drücken Sie die Wahlwiederholungstaste mehrmals. Nacheinander werden die fünf zuletzt gewählten Rufnummern angezeigt.

2 Nach Kontrolle der gewünschten Nummer, drücken Sie die Belegungstaste 📄.

• Die angezeigte Nummer wird gewählt.

Beispiel: Eintrag 1

[1] 4 3 7 2 2 1 1 1

Beispiel: Eintrag 2 (ausgewählt)

[1] 5835439

[1] 5 8 3 5 4 3 9

- Wenn Sie nach dem Drücken der Belegungstaste 📂 einen Hinweiston hören und "Y" blinkt, gehen Sie näher an die Basisstation heran und versuchen Sie erneut eine Belegung.

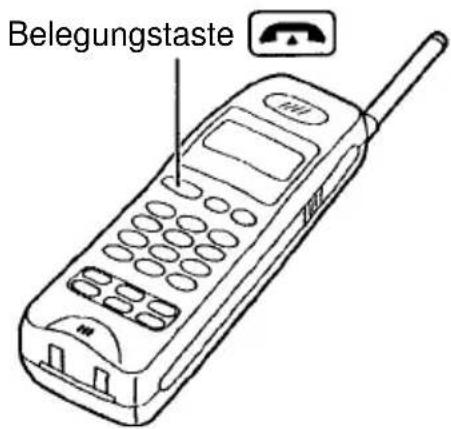

Gespräche entgegennehmen

Achten Sie darauf, dass der Betriebsschalter für die Stromversorgung/Empfangsbereitschaft auf EIN ( ● ) steht.

Anderenfalls werden am Mobilteil keine Anrufe signalisiert.

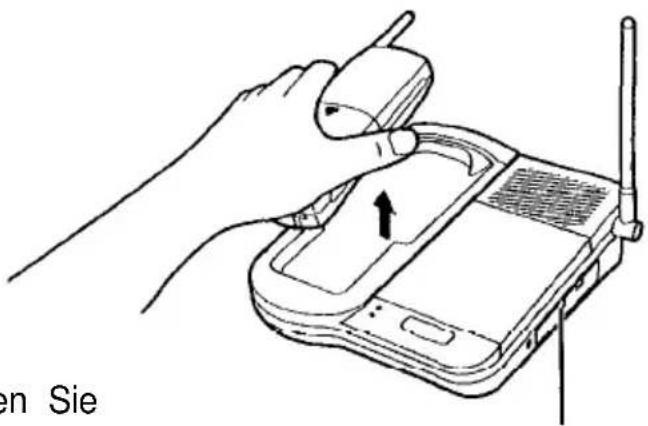

Wenn das Mobilteil nicht in der Basisstation liegt, drücken Sie die Belegungstaste

• Die Gesprächsdaueranzeige wird sofort gestartet.

Nach Gesprächsende verbleibt die Anzeige noch für ca. 5 Sekunden.

Belegungstaste

oder

Befindet sich das Mobilteil in der Lademulde der Basisstation, so nehmen Sie es auf.

Ruflautstärkeschalter

2 Zum Beenden des Gesprächs drücken Sie die Belegungstaste 📞, oder Sie legen das Mobilteil wieder in die Basisstation zurück.

Einstellen der Ruflautstärke an der Basisstation

RUFLAUTSTÄRKE

LEISE JTL LAUT MITTEL

Stellen Sie den Schalter RUFLAUTSTÄRKE auf LAUT, MITTEL oder LEISE.

• Die Ruflautstärke am Mobilteil kann programmiert werden (Siehe Seite 36).

Sie können bis zu 100 Telefonnummern und die zugehörigen Namen im Telefonbuch des Mobilteils speichern. Diese erlauben Ihnen den raschen Zugriff auf die am häufigsten gewählten Nummern.

Namen und Rufnummern im Telefonbuch speichern

Während sich das Mobilteil im Bereitschaftzustand befindet, können Sie Namen und die zugehörigen Rufnummern im Telefonbuch speichern.

Achten Sie darauf, dass der Betriebsschalter für die Stromversorgung/Empfangsbereitschaft auf EIN (●) steht.

Display Belegungstaste Zurück Programmiertaste Löschen Die Wählten dienen der Eingabe von Zeichen und Symbolen. Vor Telefonbuchtaste Speichertaste OK

1 Drücken Sie die IOK) Taste.

• Die Anzahl der belegten und freien Speicherplätze wird angezeigt.
- Wenn Sie nur die Rufnummer speichern möchten, überspringen Sie Schritt 2 und beginnen mit der Eingabe ab Schritt 3.

Beispiel: Es sind 8 Speicherplätze belegt.

2 Geben Sie einen Namen mit bis zu 16 alphanumerischen Zeichen ein.
• Die Eingabe von Zeichen und Symbolen finden Sie auf Seite 22.
3 Drücken Sie die OK Taste, um den Namen zu speichern.
4 Geben Sie eine bis zu 32-stellige Rufnummer ein.

- Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie (Löschen) und geben Sie die Rufnummer erneut ein.

5 Drücken Sie die OK Taste, um die Rufnummer zu speichern.

- Der Eintrag wird für 2 Sekunden angezeigt.

PANASONIC

PANASON IC

PANASONIC 85490

Y PANASONIC 85490

Rufnummern vor dem Namen im Telefonbuch speichern

Selbstverständlich können Sie die Telefonnummern auch vor dem zugehörigen Namen im Telefonbuch des Mobilteils speichern.

1. Geben Sie eine bis zu 32-stellige Rufnummer ein.
2. Drücken Sie die OK Taste, um die Rufnummer zu speichern.
3. Geben Sie einen Namen mit bis zu 16 alphanumerischen Zeichen ein (S. 22).

4. Drücken Sie die OK Taste, um den Namen zu speichern.

5. Zur Löschung von Einträgen drücken Sie die Programmiertaste →. Wiederholen Sie dann die Eingabe ab Schritt 1.

6. Wenn alle Speicherplätze des Telefonbuchs belegt sind, erhalten Sie die Anzeige "100/0REST". Sie hören 5 kurz hintereinander folgende Signaltöne und das Mobilteil nimmt wieder seinen normalen Betriebsstand an. Falls Sie eine neue Rufnummer eingeben möchten, müssen Sie zuvor einen Eintrag aus dem Telefonbuch löschen (Siehe Seite 27).

Eingabe von Zeichen und Symbolen

Für die Eingabe von Zeichen und Sonderzeichen werden die Wähltasten 0 bis 9 verwendet. Durch Drücken der einzelnen Tasten werden nacheinander Zeichen entsprechend der folgenden Tabelle ausgewählt.

Wenn das gewünschte Zeichen angezeigt wird, drücken Sie die nächste Wähltaste, um das nächste Zeichen einzugeben.

1 ABC2 DEF 3 GHI 4 JKL 5 MNO 6 PQRS 7 TUV 8 WXYZ 9 #* U-0 ▲□

	Anzahl der Tastenbetätigungen
Wähltasten	1	2	3	4	5
1	Ä	Ö	Ü	1
2	A	B	C	2
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N	O	6
7	P	Q	R	S	7
8	T	U	V	8
9	W	X	Y	Z	9
0	Leerzeichen	.	-	0

- Wenn Ihnen bei der Eingabe ein Fehler unterlaufen ist, benutzen Sie ☑ (Vor) und ☑ (Zurück), um den Cursor zum falschen Zeichen zu bewegen, und korrigieren Sie den Fehler.

- Wenn Sie bei Eingabe des Namens bzw. der Rufnummer einen Fehler machen: Um ein einzelnes Zeichen zu löschen, drücken Sie nur kurzzeitig auf ⚡/⋯ (Löschen). Um alle Zeichen zu löschen, halten Sie ⚡/⋯ (Löschen) fest gedrückt.

Wenn Sie beispielsweise "TOM JONES" eingeben wollen:

Während der Eingabe des Namens blinkt der Cursor im Display.

1 Taste 8 drücken.

2 Taste 6 dreimal drücken, dann ▶□ (Vor) drücken, um den Cursor eine Stelle nach rechts zu bewegen.

3 Taste ⑥ drücken.

4 Taste ☐ drücken, um ein Leerzeichen einzufügen.

- Sie können das Leerzeichen auch durch zweimaliges Drücken von ☑ (Vor) erzeugen.

5 Taste ⑤ drücken.

6 Taste ⑥ dreimal drücken, dann ▶□ (Vor) drücken, um den Cursor eine Stelle nach rechts zu bewegen.

7 Taste ⑥ zweimal drücken.

8 Taste ③ zweimal drücken.

9 Taste ⑦ viermal drücken.

T T

TO

TOM

TOM

Y TOM J

TOM JO

TOM JON

Mit Telefonbuch wählen

Die Auswahl eines gewünschten Eintrages kann auf zwei Arten durchgeführt werden:

• Mit Telefonbuch über Auswahl des Namens wählen.
• Mit (Telefonbuch) über Suchen den Eintrag wählen.

Wählen über Auswahl des Namens

1 Drücken Sie (Telefonbuch).

SUCHE NAME =15/ 85REST

2 Drücken Sie mehrmals die Wähltaste, die mit dem Anfangsbuchstaben des gesuchten Namens gekennzeichnet ist (Siehe Zeichen und Symbole auf Seite 22).

F

Beispiel: Suche des Namens "FRANK": Drücken Sie dreimal die Taste 3.

3 Drücken Sie (Telefonbuch).

FRANCIS

- Der erste Eintrag unter "F" wird angezeigt.

4 Drücken Sie 📎 (Telefonbuch), 📋 (Vor) oder 🔊 (Zurück) so oft, bis Sie den gewünschten Namen gefunden haben.

FRANK 4 4 7 7 1 3 4

- Der gewünschte Eintrag wird für 1 Minute angezeigt.

5 Drücken Sie die Belegungstaste 📞.

- Das Mobilteil beginnt automatisch die Rufnummer zu wählen.

- Zum Beenden der Telefonbuchfunktion drücken Sie die Programmiertaste →. Für die neue Auswahl eines Namens beginnen Sie wieder mit Schritt 1.

Mit (Telefonbuch) über Suchen den Eintrag wählen

1 Drücken Sie (Telefonbuch).

2 Drücken Sie Im] (Telefonbuch), ☑ (Vor) oder ⚠️ (Zurück) so oft, bis Sie den gewünschten Eintrag gefunden haben.

FRANK 4477134

• Der Eintrag wird für 1 Minute angezeigt.

3 Drücken Sie die Belegungstaste 📞.

- Das Mobilteil beginnt automatisch die Rufnummer zu wählen.

• Zum Beenden der Telefonbuchfunktion drücken Sie die Programmiertaste →. Für die neue Auswahl eines Namens beginnen Sie wieder mit Schritt 1.
• Die im Telefonbuch gespeicherten Einträge werden automatisch in alphabetischer Reihenfolge sortiert.
• Wenn zu den Rufnummern kein Name eingegeben worden ist, so gilt im Telefonbuch folgende Reihenfolge: Zuerst alle Telefonnummern beginnend mit der Ziffer 0 bis 9, danach die Einträge mit der namentlichen Zuordnung von A bis Z.

Eintrag im Telefonbuch ändern

Wählen Sie den Eintrag aus, den Sie ändern möchten.

• Zum Suchen des Namens befolgen Sie die Schritte 1 bis 4 auf Seite 24.
• Zur Suche im 📄 (Telefonbuch) befolgen Sie die Schritte 1 und 2 auf Seite 25.

PANASONIC 85491

2 Drücken Sie die OK Taste.
3 Drücken Sie 📊* , um den Eintrag zu ändern.
4 Ändern Sie den Namen (siehe Tabelle auf Seite 22).

- Wenn Sie den Namen nicht ändern wollen, fahren Sie mit Schritt 5 fort.

EINGABE=* LÖSCHEN=#

PANASONIC 85491

PANASONIC PBSD 85491

5 Drücken Sie die OK Taste, um die Namensänderung zu speichern.

- Wenn Sie die Rufnummer nicht ändern wollen, fahren Sie mit Schritt 7 fort.

6 Zum Ändern der Rufnummer drücken Sie (Löschen), und geben Sie anschließend die neue Telefonnummer ein.

- Wenn Sie bei Eingabe der Rufnummer einen Fehler machen, drücken Sie 📄/10 (Löschen) und geben Sie die Rufnummer erneut ein.

PANASONIC PTSD 85490

7 Drücken Sie die OK Taste, um die Änderungen zu bestätigen.

• Der Eintrag wird für 2 Sekunden angezeigt.

PANASONIC PBSD 85490

. Zum Abschluss drücken Sie die Programmiertaste →. Für neue Änderungen beginnen Sie wieder mit Schritt 1.

Eintrag im Telefonbuch löschen

1 Wählen Sie den Eintrag aus, den Sie löschen möchten.

• Zum Suchen des Namens befolgen Sie die Schritte 1 bis 4 auf Seite 24.
• Zur Suche im (Telefonbuch) befolgen Sie die Schritte 1 und 2 auf Seite 25.

PANASONIC 85490

2 Drücken Sie die OK Taste.

EINGABE=* LÖSCHEN=#

3 Drücken Sie ▶□.

[1]

• Der Eintrag ist gelöscht.

- Zum Abschluss drücken Sie die Programmiertaste →. Zum Löschen weiterer Einträge beginnen Sie wieder mit Schritt 1.

Sonstige Funktionen

Internruf (Paging)

Sie können das Mobilteil von der Basisstation aus anrufen, um entweder ein Interngespräch zu führen oder ein eventuell verlegtes Mobilteil wiederauffinden zu können.

Drücken Sie die Ruftaste

• Das Mobilteil wird maximal 60 Sekunden gerufen.
• Um den Ruf zu beenden, drücken Sie erneut die Ruftaste 🐘 oder drücken Sie zur Gesprächsannahme die Belegungstaste 🐘 am Mobilteil.
• Während des Internrufes wird für die Basisstation die Teilnehmernummer [0] angezeigt.

Beispiel: Mobilteil [1]wird gerufen.

Ruftaste Belegungstaste

Tastensperre einschalten

Sie haben die Möglichkeit, die Tastatur des Mobilteils vor unbeabsichtigtem Betätigen zu schützen. Ankommende Gespräche können entgegengenommen werden, jedoch abgehende Gespräche sind nicht möglich, solange die Tastensperre aktiviert ist.

Während sich das Mobilteil im Bereitschaftszustand befindet, drücken Sie die Programmiertaste → für länger als 2 Sekunden.

TASTENSPERRE

• Im Display erscheint "TASTENSPERRE".
• Wenn Sie die Belegungstaste 📁 drücken, um einen Anruf anzunehmen, wird gleichzeitig die Wähltastatur freigeschaltet und die Anzeige "TASTENSPERRE" erlischt. Sobald Sie die Verbindung mit der Belegungstaste 📁 trennen, wird die Wähltastatur wieder für abgehende Gespräche blockiert und "TASTENSPERRE" wird wieder angezeigt.

Tastensperre ausschalten

Drücken Sie wiederum die Programmiertaste für länger als 2 Sekunden.

• Die Anzeige "TASTENSPERRE" erlischt.

[1]

Pausenfunktion

Ist Ihr Schnurloses digitales Telefon an einer Telefonanlage angeschlossen, die zur Belegung von externen Leitungen eine Kennziffer oder die Rückfragetaste R benötigt, fügen Sie bitte eine Pause mittels der Pausentaste mein. Diese, manuell zwischen der Kennziffer für externe Verbindungen bzw. Rückfragetaste R und der Rufnummer, eingefügte Pause ist besonders für Rufnummern im Wahlwiederholungsspeicher oder aus dem Telefonbuch notwendig.

. Die Pausendauer kann durch Programmierung ausgewählt werden (Siehe Seite 51).

Zeitweilige Umschaltung des Wahlverfahrens auf MFV

Ist Ihre Telefonleitung mit Impulswahl ausgelegt, können Sie mit Hilfe dieser Funktion das Wahlverfahren für das laufende Gespräch umschalten. Dieses ist beispielsweise erforderlich, wenn Sie einen Anrufbeantworter fernabfragen wollen, oder andere Sonderdienste, die "MFV Nachwahl" erfordern, wie z.B. Funkrufdienste, nutzen wollen.

1. Drücken Sie die Programmiertaste →.
2. Drücken Sie ⏻* (Stern).

3. Drücken Sie die Programmiertaste →

4. Jetzt ist das Wahlverfahren umgesteilt, und Sie können die Nummern und Symbole (Stern, Raute) für die gewünschten Sonderdienste wählen. Sobald Sie auflegen, kehrt der Wahlmodus automatisch in das Impulswahlverfahren (IWV) zurück.
   • Die MFV-Zeichendauer kann durch Programmierung geändert werden (Siehe Seite 52).

Rückfragetaste R

Die Rückfragetaste R kann mehrere Funktionen ausführen. Im Lieferzustand können mit der FLASH-Funktion (lang/200 ms) einige Sondermerkmale im Netz der Telekom aktiviert werden. Für Einzelheiten sprechen Sie bitte mit dem Privatkundenvertrieb der Telekom AG (0 11 14), und informieren Sie sich, ob an Ihrem Anschluss Komfort-Leistungsmerkmale verfügbar sind. Sollten die technischen Voraussetzungen in Ihrem Anschlussbereich gegeben sein, können die Leistungsmerkmale "Anklopfen", "Rückfragen/Makeln", "Dreier-Konferenz", "Anruf weiterschalten" oder "Sperre" genutzt werden. Die Nutzung ist gebührenpflichtig. Um im Verbund einer Telefonanlage Gespräche vermitteln zu können, müssen Sie die Rückfragetaste R drücken. Je nach Erfordernis der Telefonanlage, an die Ihr Telefon angeschlossen ist, können diverse Funktionen durchgeführt werden, z.B. Weiterleiten, das Zurückholen gehaltener Gespräche und Haltezustand.

- Wenn Sie dieses Telefon an einer Telefonanlage betreiben möchten, müssen Sie die Flashzeit durch Programmierung auf 80 ms umstellen (Siehe Seite 50).

Memoryfunktion

Mit dieser Funktion können Sie ein externes oder auch internes Gespräch für die Dauer von bis zu 16 Sekunden mitschneiden. Im Bereitschaftszustand können Sie ebenfalls für 16 Sekunden lang eigene Sprechmitteilungen aufnehmen.

Jede neue Aufzeichnung überschreibt die vorherige Sprechnotiz.

Achtung: Bevor Sie ein Telefonat mitschneiden, sollten Sie Ihren Gesprächspartner darüber in Kenntnis setzen. Sie sind für die Vertraulichkeit der Aufnahme verantwortlich.

Aufzeichnen

1 Drücken Sie die Memorytaste 📧.

• "✉" blinkt im Display.
- Sie können eine Sprechnotiz von bis zu 16 Sekunden aufzeichnen.

2 Drücken Sie die Memorytaste 📧 erneut, um die Aufzeichnung zu beenden.

• "✉" bleibt im Display.
• Eine Sprechnotiz ist aufgezeichnet worden.

Beispiel: Im Gesprächszustand.

Y AUFZEICHNUNG 00-00-05

[2] 00-00-10

Wiedergabe

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie die Memorytaste 📧.

1:BASIS 2:HANDY 3:DIREKT

Y → AUFZEICHNUNG =WIEDERGABE

3 Drücken Sie zum Start der Wiedergabe die OK Taste.

- Während der Wiedergabe blinkt "✉".

4 Drücken Sie die Memorytaste 📧 um die Wiedergabe zu beenden.

- "✉" bleibt im Display.

- Zur Wiederholung der Sprechnotiz beginnen Sie wieder mit Schritt 3.

5 Zur Rückkehr in den Bereitschaftszustand, drücken Sie die Programmiertaste →.

Löschen

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie die Memorytaste 📧.

3 Drücken Sie (Ändern) so oft, bis "LÖSCHEN" erscheint.

4 Drücken Sie zum Löschen die OK Taste.

• "✉" erlischt.
  • Die Sprechnotiz ist gelöscht.
• "AUFZEICHNUNG GELÖSCHT" wird für 2 Sekunden angezeigt.

AUFZEICHNUNG =WIEDERGABE

AUFZEICHNUNG =W I EDERGABE

1:BASIS 2:HANDY 3:DIREKT

AUFZEICHNUNG =WIEDERGABE

AUFZEICHNUNG =LÖSCHIEN?

AUFZEICHNUNG GELÖSCHT!

Aufzählung der programmierbaren Funktionen

Sie haben die Möglichkeit, die werkseitig festgelegten Einstellungen an Ihrem Telefon auf Ihre Bedürfnisse anzupassen.

Stellen Sie zunächst fest, ob der Betriebsschalter für Stromversorgung und Empfangsbereitschaft eingeschaltet ist.

Um mit der Programmierung zu beginnen:

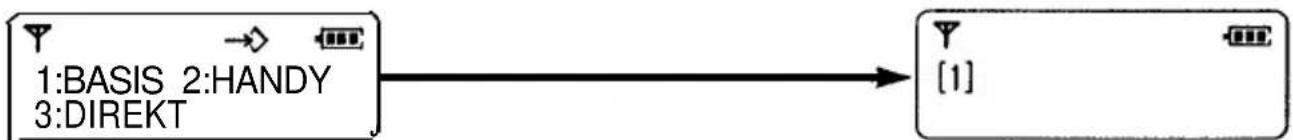

Nach Drücken der Programmiertaste → erhalten Sie folgende Anzeige.

1: BASI S 2: HANDY 3: DI REKT

• Wenn Sie auf den Programmteil für die Basisstation zugreifen möchten, drücken Sie 1 (Siehe Seite 33).
• Wenn Sie auf den Programmteil für das Mobilteil zugreifen möchten, drücken Sie 2 (Siehe Seite 34).
• Für die Eingabe einer Direktrufnummer drücken Sie 3 (Siehe Seite 46).

Zurück Programmiertaste Speichertaste OK Vor Ändern Löschen

Im Programmiermodus:

Sie erreichen die gewünschte Funktion, indem Sie folgende Tasten benutzen.

• Um zur nächsten Anzeige zu gelangen, drücken Sie ▶□ (Vor).
• Um zur vorherigen Anzeige zu gelangen, drücken Sie 📣 ✱ (Zurück).

— Zum Ändern der Einstellung, drücken Sie 📄 (Ändern).

- Mit Betätigung von 📄 werden die möglichen Einstellungen abwechselnd angezeigt.

• Um während der Rufnummeringabe die letzte Ziffer zu löschen, drücken Sie kurzzeitig auf ⬤/⋯ (Löschen).
• Zum Löschen einer kompletten Rufnummer, halten Sie ⬤/⋯ (Löschen) fest gedrückt.
  — Zum Speichern der geänderten Einstellung drücken Sie die OK Taste.

- Um zu weiteren Programmschritten bzw. einem anderen Programmteil zu gelangen, drücken Sie 📋, 🐘* oder 🐘/¬ bis die gewünschte Funktion angezeigt wird.

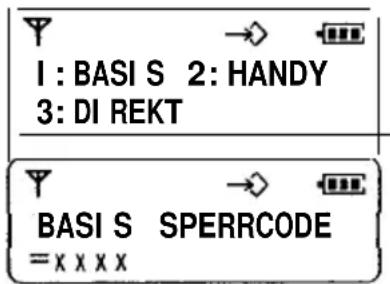

Zugriff auf den Programmteil für die Basisstation:

Überzeugen Sie sich davon, dass "〒" angezeigt wird.

1. Drücken Sie die Programmiertaste →.
2. Drücken Sie 1.

3. Geben Sie den 4-stelligen Basis Sperrcode ein.

4. Im Lieferzustand lautet der Basis Sperrcode "0000". Zum Ändern des Basis Sperrcode siehe Seite 48.

5. Im Display erscheint "FLASH/ERDE="

- Mit ☑ (Vor) bzw. ☑ (Zurück) können Sie bis zum gewünschten Programmschritt blättern.

• Einstellung des Rückfragemodus: Flash oder Erde, siehe Seite 49.
  • Einstellung der Flashzeit, siehe Seite 50.
• Einstellung der Pausendauer, siehe Seite 51.
• Einstellung der MFV-Zeichendauer, siehe Seite 52.
• Auswahl der Rufmelodie für die Basisstation, siehe Seite 38.
• Aktivierung der Wahlkontrolle für das (die) Mobilteil(e), siehe Seite 44.
• Eingabe von Sperrnummern für die Wahlkontrolle, siehe Seite 44.
• Einstellung Sammelruf/Rufweiterleitung, siehe Seite 64.
  • Einstellung der Rufweiterleitzeit, siehe Seite 65.
• Rufzuordnung für externe Anrufe, siehe Seite 62.
• Überprüfung/Löschung der Gesamtgebühr, siehe Seite 40.
• Einstellung des Gebührenfaktors, siehe Seite 39.
  • Eingabe der Amtskennzahlen (AKZ), siehe Seite 53.
• Eingabe der Hauptamtskennzahlen (HAKZ), siehe Seite 54.
  • Abmeldung eines Mobilteils, siehe Seite 60.
• Änderung des Basis Sperrcode, siehe Seite 48.

Um die Programmierung zu beenden oder eine Prozedur abzubrechen:

Zum Abschluss drücken Sie die Programmiertaste →.

oder

Sie betätigen die Trenntaste ⚡-1/–, dann kehrt das Gerät zu folgenden Displayzuständen zurück.

Zugriff auf den Programmteil für das Mobilteil:

1. Drücken Sie die Programmiertaste →.
2. Drücken Sie ②.

- Mit ☑ (Vor) bzw. ☐ (Zurück) können Sie bis zum gewünschten Programmschritt blättern.

• Deaktivierung des Tastenquittungstones, siehe Seite 35.
• Deaktivierung des Anklopfsignals für Gespräch in Wartestellung, siehe Seite 69.
• Einstellung der Ruflautstärke für das Mobilteil, siehe Seite 36.
• Auswahl der Rufmelodie für das Mobilteil, siehe Seite 37.
  • Anzeige der Basisstationsnummer, siehe Seite 76.
• Anzeige der Gesprächsgebühren oder Gesprächsdauer, siehe Seite 41.
  • Einstellung der Wahlsperre, siehe Seite 42.
• Löschung der Einträge für die Erweiterte Wahlwiederholung, siehe Seite 55.
• Zurücksetzung in den Lieferzustand, siehe Seite 56.
• Einstellung zur Registrierung der Mobilteile, siehe Seite 77.
  • Abmeldung einer Basisstation, siehe Seite 61.

Um die Programmierung zu beenden oder eine Prozedur abzu brechen:

Zum Abschluss drücken Sie die Programmief-taste →.

oder

Sie betätigen die Trenntaste 📄/+/→, dann kehr-I das Gerät zu folgenden Displayzuständen zurück.

Tastenquittungston ein-/ausschalten

Wenn der Ton eingeschaltet ist, wird jeder Tastendruck akustisch bestätigt.

Sie können den Ton ein- oder ausschalten.

Im Lieferzustand ist der Ton auf "AN" gestellt.

1 Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.

• Die aktuelle Einstellung wird angezeigt.

3 Drücken Sie 📄 (Ändern), um "AUS" oder "AN" zu wählen.

Beispiel: AUS ist gewählt.

TASTENTON=AUS

4 Drücken Sie die OK Taste.

• Die Einstellung ist jetzt gespeichert.
• Der nächste Programmschritt wird angezeigt

5 Zum Abschluss drücken Sie die Programmiertaste →.

Ruflautstärke des Mobilteils einstellen

Sie können die Ruflautstärke ganz nach Ihrem Bedarf auf eine von 4 verschiedenen Einstellungen (1 =leise bis 4= laut) festlegen. Im Lieferzustand ist der Wert "3" eingestellt.

1 Drücken Sie die Programmiettaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.

3 Drücken Sie ▶□ (Vor) oder ◆* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Ruflautstärke wird angezeigt.

RUFLAUTSTÄRKE =3

4 Drücken Sie eine der Wähltasten ① bis ④, um die gewünschte Ruflautstärke festzulegen.

• Die ausgewählte Ruflautstärke ertönt und deren Nummer wird angezeigt.

Beispiel: 1 ist gewählt.

RUFLAUTSTÄRKE =1

5 Drücken Sie die OK Taste.

• Die Ruflautstärke für das Mobilteil ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmiertaste →.

Rufmelodie des Mobilteils auswählen

Sie können die Rufmelodie für das Mobilteil ganz nach Ihrem Bedarf auf eine von 6 verschiedenen Einstellungen (1 = langsam bis 6= schnell) festlegen. Im Lieferzustand ist der Wert "1" eingestellt.

Drücken Sie die Programmiettaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.
3 Drücken Sie ▶□ (Vor) oder ◀* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Rufmelodie für das Mobilteil wird angezeigt.

4 Drücken Sie eine der Wähltasten 1 bis 6, um die gewünschte Rufmelodie festzulegen.

• Die ausgewählte Rufmelodie ertönt und deren Nummer wird angezeigt.

Beispiel: 6 ist gewählt.

5 Drücken Sie die OK Taste.

• Die Rufmelodie für das Mobilteil ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmiertaste →.

Rufmelodie der Basisstation auswählen

Sie können die Rufmelodie für die Basisstation ganz nach ihrem Bedarf auf eine von 6 verschiedenen Einstellungen (1 = langsam bis 6= schnell) festlegen. Im Lieferzustand ist der Wert "3" eingestellt.

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie 1.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ☐ (Vor) oder ☑ (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Rufmelodie für die Basisstation wird angezeigt.

5 Drücken Sie eine der Wähltasten ① bis ⑥, um die gewünschte Rufmelodie festzulegen.

• Die ausgewählte Rufmelodie ertönt und deren Nummer wird angezeigt.

6 Drücken Sie die OK Taste.

• Die Rufmelodie für die Basisstation ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

7 Zum Abschluss drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =XXXX 1

Beispiel: 6 ist gewählt.

Ihr Telefon speichert für alle externen Verbindungen die angefallenen Gesprächsgebühren. Damit können Sie jederzeit die entstandene Gesamtgebühr anzeigen bzw. wieder löschen. Voraussetzung zur Nutzung der Gebührenerfassung ist die Übermittlung des Gebührenimpulses zu Ihrem Anschluss. Der Gebührenimpuls wird erst nach Beantragung bei der Telekom AG freigeschaltet und ist gebührenpflichtig. Im Lieferzustand ist der Faktor "00.00".

Achtung: Bevor Sie die Gesprächsgebührenanzeige nutzen können. muß zuerst der Gebührenfaktor eingestellt werden.

Gebührenfaktor einstellen

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie 1.

3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).

4 Drücken Sie ☑ (Vor) oder ☑ (Zurück) so oft, bis folgende Anzeige erscheint.

- Der aktuelle Gebührenfaktor wird angezeigt.

5 Drücken Sie eine der Wähltasten 0 bis 9, um den gewünschten Gebührenfaktor festzulegen.

- Der eingestellte Gebührenfaktor wird angezeigt.

6 Drücken Sie die OK Taste.

• Der Gebührenfaktor ist jetzt gespeichert.
• Der nächste Programmschritt wird angezeigt.

7 Zum Abschluss drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =xxxx

Beispiel: 00.12 ist gewählt.

GEBÜHRENFAKTOR =00.12

Gesamtgebühr überprüfen oder löschen

Gesamtgebühr überprüfen

Drücken Sie die Programmiettaste →.
2 Drücken Sie ①.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ▶□ (Vor) oder ◀* (Zurück) so oft, bis folgende Anzeige erscheint.
• Die aktuelle Gebührensumme wird angezeigt.
5 Um die Überprüfung abzuschließen, drücken Sie die Programmiertaste →.

Gesamtgebühr löschen

1 Wiederholen Sie die oben aufgeführten Schritte 1 bis 4.

2 Drücken Sie 📄/+/→ (Löschen).
3 Drücken Sie die IOK) Taste.

• Die Gesamtgebühr ist jetzt zurückgesetzt.
- Der nächste Programmschritt wird angezeigt.

4 Nach Rücksetzung der Gesamtgebühr drücken Sie die Programmiettaste →.

- Wenn der Gebührenfaktor (S. 39) nicht programmiert worden ist, wird anstelle der Gesamtgebühr die Anzahl der Gebührenimpulse angezeigt.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =xxxx

Beispiel: Die Gesamtgebühr beträgt 1000.00 DM.

GESAMTGEBÜHR =1000.00

Beispiel: Die Gesamtgebühr beträgt 1000.00 DM.

GESAMTGE BÜHR =1000.00

GESAMTGEBÜHR =0000. 00

Display auf Gesprächsgebühren oder Gesprächsdauer einstellen

Bevor Sie die Anzeige der Gesprächsgebühren nutzen können, muß sichergestellt sein, dass die Übermittlung des Gebührenimpulses für Ihren Anschluss freigeschaltet ist. Dieses Leistungsmerkmal ist gebührenpflichtig.

1 Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.

3 Drücken Sie ☑☐ (Vor) oder ⚠* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Einstellung wird angezeigt.

ANZEIGE =ZEIT

4 Drücken Sie (Ändern), um "GEBÜHREN" oder "ZEIT" zu wählen.

Beispiel: GEBÜHREN ist gewählt.

ANZEIGE =GEGUHREN

5 Drücken Sie die OK Taste.

• Die Einstellung ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmiertaste →.

- Wenn der Gebührenfaktor (S. 39) nicht programmiert worden ist, wird anstelle der Gesamtgebühr die Anzahl der Gebührenimpulse angezeigt.

Sie können Ihr Mobilteil so einsteilen, dass eine unbefugte bzw. unbeabsichtigte Benutzung verhindert wird. Ihr Mobilteil ist dann für externe Verbindungen gesperrt, und es kann keine Telefonnummer außer dem Notruf (110, 112) gewählt werden. Die Entgegennahme von Gesprächen wird mit dieser Funktion nicht eingeschränkt.

Im Lieferzustand ist die Wahlsperre "AUS".

Einstellen der Wahlsperre

1 Drücken Sie die Programmiettaste →.

2 Drücken Sie ②.

3 Drücken Sie ▶□ (Vor) oder △* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Einstellung wird angezeigt.

4 Drücken Sie 📄 (Ändern), bis "AN" angezeigt wird.

5 Drücken Sie die IOK) Taste.

6 Geben Sie mit den Wähltasten einen 4-stelligen Sperrcode für die Wahlsperre ein.

• Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie (Löschen) und geben Sie den Sperrcode erneut ein.
  • Die Wahlsperre ist jetzt wirksam.
• Der nächste Programmschritt wird angezeigt.

7 Zum Abschluss drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

Y RUFSPERRE =AUS

Aufheben der Wahlsperre

1 Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.

3 Drücken Sie ☑☐ (Vor) oder ☑* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Einstellung wird angezeigt.

4 Drücken Sie (Ändern), bis "AUS" angezeigt wird.

5 Drücken Sie die OK Taste.

SPERRCODE =xxxx

6 Geben Sie den 4-stelligen Sperrcode ein, den Sie bei Aktivierung der Wahlsperre verwendet haben (S. 42).

• Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie ⬤/⋯ (Löschen) und geben Sie den Sperrcode erneut ein.
  • Die Wahlsperre ist wieder aufgehoben.
• Der nächste Programmschritt wird angezeigt.

7 Zum Abschluss drücken Sie die Programmiettaste →.

- Sollten Sie den Sperrcode vergessen haben, so wenden Sie sich bitte an Ihr nächstgelegenes Panasonic Service-Center.

Sie können bestimmte Mobilteile bei der Wahl von externen Verbindungen einschränken. Für jedes Mobilteil lassen sich bis zu 6 Sperrnummern (mit maximal 8 Ziffern) eingeben. Nach dem Speichern wird die Wahl von Telefonnummern verhindert, die mit der Ziffernfolge dieser Sperrnummern beginnen. Wenn z.B. die Sperrnummer "00" festgelegt worden ist, dann können keine Auslandsgespräche mehr geführt werden. Bei aktivierter Wahlkontrolle hören Sie nach Eingabe einer gesperrten Rufnummer zunächst einen negativen Quittungston und anschließend den Besetztton.

Im Lieferzustand sind keine Sperrnummern eingetragen.

Wahlkontrolle für Mobilteil(e) einrichten und Sperrnummer(n) für Wahlkontrolle eingeben

1 Drücken Sie die Programmiettaste →.
2 Drücken Sie ①.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ☑ (Vor) oder ⚠* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die Nummern der Mobilteile, die bisher der Wahlkontrolle unterliegen, werden angezeigt.

5 Geben Sie mit den Wähltasten die Nummern der Mobilteile ein, welche zukünftig der Wahlkontrolle unterliegen sollen.

- Zum Aufheben der Wahlkontrolle geben Sie die entsprechende(n) Nummer(n) erneut ein.

6 Drücken Sie die OK Taste.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =XXXX

Beispiel: Die Mobilteile 1 und 4 unterliegen der Wahlkontrolle.

WAHLKONTROLLE AN 1 4

WAHLKONTROLLE AN NR. EINGABE

7 Drücken Sie die OK Taste so oft, bis der erste Speicherplatz erscheint.

Beispiel: Nach einmaliger Betätigung der OK (Speicher) wird der erste Speicherplatz angezeigt. Es ist keine Sperrnummer eingetragen.

WAHL KONTROLL NR. 1=

Beispiel: 0190 ist eingegeben.

WAHLKONTROLL NR. 1=0190

8 Geben Sie eine Sperrnummer mit maximal 8 Ziffern ein.

- Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie (Löschen) und geben Sie die Sperrnummer erneut ein.

9 Drücken Sie die OK Taste.

• Die Sperrnummer ist jetzt gespeichert.
- Um weitere Sperrnummern einzurichten, können Sie direkt mit der Eingabe der nächsten Sperrnummer beginnen, und speichern diese abschließend mit der OK Taste.

10 Um zum nächsten Speicherplatz zu gelangen, drücken Sie die OK Taste. oder Siedrücken zum Abschluss die Programmiertaste →.

Wahlkontrolle für Mobilteil(e) aufheben

Befolgen Sie die Schritte 1 bis 4. Bei Schritt 5 geben Sie die entsprechende(n) Nummer(n) ein.

• Die Nummern der Mobilteile, die von der Wahlkontrolle befreit sind, verlischen aus dem Display.

Drücken Sie dann die OK Taste. Zum Abschluss drücken Sie die Programmiertaste →.

Sperrnummer(n) für Wahlkontrolle löschen

Befolgen Sie die Schritte 1 bis 6. Bei Schritt 7 drücken Sie die OK Taste so oft, bis die zu löscheide Sperrnummer im Display erscheint. Drücken Sie (Löschen) und dann die OK Taste.

• Die Sperrnummer ist jetzt gelöscht. Zum Abschluss drücken Sie die Programmiertaste →.

Sie können im Bereitschaftszustand eine Direktrufnummer eingeben.

Zum Starten des Wählvorgangs brauchen Sie dann nur noch die

Belegungstaste 📞 zu drücken.

Wenn mehrere Mobilteile betrieben werden, ist der Direktrufmodus an jedem angemeldeten Mobilteil mit eigenen Direktrufnummern einstellbar.

Direktrufnummer eingeben

Nach Eingabe einer Direktrufnummer schaltet das Mobilteil automatisch in den Direktrufmodus um.

1 Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ③.

• " [ ]" erscheint im Display.
• Die aktuelle Direktrufnummer wird angezeigt.
- Falls die Direktrufnummer nicht geändert werden soll, überspringen Sie Schritt 3.

T Y → DIREKTRUF

3 Geben Sie die Direktrufnummer mit bis zu 32 Ziffern ein.

- Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie @ (Löschen) und geben Sie die gewünschte Rufnummer erneut ein.

DIREKTRUF 0432112211

4 Drücken Sie die Programmiertaste →.

- Das Mobilteil befindet sich nun im Direktrufmodus.

[1]

Direktrufnummer wählen

Überzeugen Sie sich davon, dass “,&” angezeigt wird und drücken Sie dann die Belegungstaste

• Die im Direktrufspeicher eingegebene Rufnummer wird automatisch gewählt.

[1] 0432112211

Aufheben des Direktrufmodus

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie ③.

3 Drücken Sie die Programmiertaste →.

• " [ ]" erlischt.
  • Der Direktrufmodus ist damit aufgehoben.

1:BASIS 2:HANDY 3:DIREKT

DIREKTRUF 0432112211

[1]

Ändern des Basis Sperrcode

Sie können den vorgegebenen Basis Sperrcode zu Ihrer Sicherheit durch einen neuen 4-stelligen Code ersetzen. Dieser Sperrcode schützt die von Ihnen gewählten Einstellungen und vor unerwünschtem Anmelden weiterer Mobilteile. Im Lieferzustand lautet der Basis Sperrcode "0000".

Wenn Sie sich entschieden haben, den Sperrcode zu ändern, beachten Sie bitte, dass es keine Möglichkeit gibt, den Code nachträglich auszulesen. Wir empfehlen Ihnen deshalb, den neuen Basis Sperrcode nicht nur gut zu merken, sondern an geeigneter Stelle zu notieren. Falls Sie ihn vergessen haben sollten, setzen Sie sich bitte mit dem nächstgelegenen Panasonic Service-Center in Verbindung.

1 Drücken Sie die Programmiertaste →.
2 Drücken Sie 1.
3 Geben Sie den 4-stelligen Basis Sperrcode ein.
4 Drücken Sie ▶□ (Vor) oder △* (Zurück) so oft, bis folgende Anzeige erscheint.
5 Drücken Sie die OK Taste, um einen neuen Sperrcode einzugeben.
6 Geben Sie den neuen 4-stelligen Sperrcode zweimal ein.

- Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie (Löschen) und geben Sie den Sperrcode erneut zweimal ein.

7 Drücken Sie die OK Taste.

• Der neue Sperrcode ist jetzt gespeichert.
• Der nächste Programmschritt wird angezeigt.

8 Zum Abschluss drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT BASIS SPERRCODE =xxxx

BASIS SPERRCODE = BASIS SPERRCODE ÄNDERN

BASIS SPERRCODE =xxxxx

BASIS SPERRCODE =xxxx

Rückfragemodus (Flash/Erde) einstellen

Wenn Ihr Telefon an einer Telefonanlage mit Erdtastenfunktion betrieben werden soll, dann stellen Sie diese Programmierung auf "ERDE" um. Im Lieferzustand ist die Funktion der Rückfragetaste R auf "FLASH" eingerichtet.

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie 1.

3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).

• Die aktuelle Einstellung wird angezeigt.

4 Drücken Sie 📎 (Ändern), um "ERDE" oder "FLASH" zu wählen.

5 Drücken Sie die IOK] Taste.

• Die Einstellung ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmiettaste →.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =xxxx

Beispiel: FLASH ist gewählt.

FLASH/ERDE =ERDE

Flashzeit einstellen

Wenn Sie dieses Telefon an einer Telefonanlage betreiben möchten, müssen Sie die Flashzeit durch diese Programmierung auf 80 ms umstellen. Im Lieferzustand ist die Flashzeit auf 200 Millisekunden eingestellt.

1 Drücken Sie die Programmiertaste →.
2 Drücken Sie 1.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ▶□ (Vor) oder ≈* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Flashzeit wird angezeigt.

5 Drücken Sie Im] (Ändern), um "80 MSEK" oder "200 MSEK" zu wählen.
6 Drücken Sie die OK Taste.

• Die Flashzeit ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.
7 Zum Abschluss drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =XXXX

Beispiel: 80 MSEK ist gewählt.

Pausendauer nach AKZ/HAKZ ändern

Wenn Sie dieses Telefon an einer Telefonanlage betreiben möchten, können Sie eine Pausendauer von 3 oder 5 Sekunden wählen.

Im Lieferzustand ist die Pausendauer auf 3 Sekunden eingesteilt.

1 Drücken Sie die Programmiertaste →.
2 Drücken Sie ①.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ▶□ (Vor) oder △* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Pausendauer wird angezeigt.

5 Drücken Sie (Ändern), um "5 SEK" oder "3 SEK" zu wählen.
6 Drücken Sie die OK Taste.

• Die Pausendauer ist jetzt gespeichert.

- Der nächste Programmschritt wird angezeigt.

7 Zum Abschluss drücken Sie die Programmiettaste →.

1: BASIS 2: HANDY 3: DI REKT

BASIS SPERRCODE =XXXX

Beispiel: 5 SEK ist gewählt.

Y → •••• PAUSE 3SEK/5SEK =5SEK

MFV-Zeichendauer ändern

Wenn Sie dieses Telefon an einer Telefonanlage betreiben möchten, kann es zur sicheren Übertragung des Wählsignals unter Umständen erforderlich sein, eine längere MFV-Zeichendauer von 160 Millisekunden auszuwählen.

Im Lieferzustand ist die MFV-Zeichendauer auf 90 Millisekunden eingestellt.

1 Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie 1.

BASIS SPERRCODE =xxxx

3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).

4 Drücken Sie ☑ (Vor) oder ⚣️ (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle MFV-Zeichendauer wird angezeigt.

5 Drücken Sie (Ändern), um "160 MSEK" oder "90 MSEK" zu wählen.

Beispiel: 160 MSEK ist gewählt.

6 Drücken Sie die OK Taste.

TON 90/160MSEK =160MSEK

• Die MFV-Zeichendauer ist jetzt gespeichert.

- Der nächste Programmschritt wird angezeigt.

7 Zum Abschluss drücken Sie die Programmiertaste →.

Amtskennzahlen (AKZ) eingeben

Wenn Ihr Telefon an einer Telefonanlage angeschlossen ist, müssen Sie zur einwandfreien Durchschaltung zu einer externen Leitung eine Wahlpause programmieren, sofern Ihre Telefonanlage diese erfordert. Durch Speichern einer Amtskennzahl (AKZ) legen Sie eine automatische Wahlpause von

3 Sekunden vor der zu wählenden Rufnummer fest. Sie können bis zu vier Amtskennzahlen eingeben.

1 Drücken Sie die Programmiettaste →.
2 Drücken Sie ①.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ▶□ (Vor) oder ▲* (Zurück) so oft, bis folgende Anzeige erscheint.
5 Drücken Sie die OK Taste so oft, bis im Display der gewünschte Speicherplatz zur Eingabe einer Amtskennzahl erscheint.
6 Geben Sie eine Amtskennzahl mit maximal 4 Ziffern ein.

- Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie (Löschen) und geben Sie die Amtskennzahl erneut ein.

1:BASIS 2:HANDY 3:DIREKT BASIS SPERRCODE =xxxx BASIS SPERRCODE = AKZ EINGABE

Beispiel: Amtskennzahl 0 ist eingegeben.

AKZ EINGABE 1 =0

7 Drücken Sie die OK Taste.

• Die Amtskennzahl ist jetzt gespeichert.
- Um weitere Kennzahlen einzurichten, können Sie direkt mit der Eingabe der nächsten Amtskennzahl beginnen, und speichern sie abschließend mit der OK Taste.

8 Um zum nächsten Speicherplatz zu gelangen, drücken Sie die OK Taste. oder

Sie drücken zum Abschluss die Programmiettaste →.

Hauptamtskennzahlen (HAKZ) eingeben

Wenn Ihr Telefon an einer nachgeschalteten Telefonanlage (Unternebenstellenanlage) angeschlossen ist, sollten Sie zum Belegen einer externen Leitung in der Hauptnebenstellenanlage eine Wahlpause programmieren. Durch Speichern einer Hauptamtskennzahl (HAKZ) legen Sie eine automatische Wahlpause vor der zu wählenden Rufnummer fest. Sie können bis zu vier Hauptamtskennzahlen eingeben

1 Drücken Sie die Programmiertaste →.
2 Drücken Sie ①.
3 Geben Sie den 4-stelligen Basis Sperrcode ein. (S. 48).
4 Drücken Sie ▶□ (Vor) oder ≈* (Zurück) so oft, bis folgende Anzeige erscheint.
5 Drücken Sie die OK Taste so oft, bis im Display der gewünschte Speicherplatz zur Eingabe einer Hauptamtskennzahl erscheint.
6 Geben Sie eine Hauptamtskennzahl mit maximal 4 Ziffern ein.

- Wenn Sie bei der Eingabe einen Fehler machen, drücken Sie (Löschen) und geben Sie die Hauptamtskennzahl erneut ein.

1:BASIS 2:HANDY 3:DIREKT BASIS SPERRCODE =xxxxx BASIS SPERRCODE = HAKZ EINGABE

Beispiel: Kennzahl 0 ist eingegeben.

Y → •••• HAKZ EINGABE 1 =0

7 Drücken Sie die OK Taste.

• Die Hauptamtskennzahl ist jetzt gespeichert.
- Um weitere Kennzahlen einzurichten, können Sie direkt mit der Eingabe der nächsten Hauptamtskennzahl beginnen, und speichern sie abschließend mit der OK Taste.

8 Um zum nächsten Speicherplatz zu gelangen, drücken Sie die OK Taste oder

Sie drücken zum Abschluss die Programmiertaste →.

Löschen der Einträge für die Erweiterte Wahlwiederholung

Sie haben die Möglichkeit, alle vorhandenen Einträge aus dem Speicher für die Erweiterte Wahlwiederholung zu löschen (Siehe Seite 18).

1 Drücken Sie die Programmiettaste →.

1 : BASI S 2: HANDY 3: DI REKT

2 Drücken Sie ②.

3 Drücken Sie ☑ (Vor) oder ⚠️ (Zurück) so oft, bis folgende Anzeige erscheint.

LETZTER RUF LÖSCHEN?

4 Drücken Sie die OK Taste, um den Speicher zu löschen.

• "SPEICHER GELÖSCHT" erscheint für 2 Sekunden im Display.
• Der nächste Programmschritt wird angezeigt.

LETZTER RUF GELÖSCHT!

5 Zum Abschluss drücken Sie die Programmiettaste →.

Zurücksetzen in den Lieferzustand

Mit dieser Funktion können folgende Einstellungen wieder in ihren ursprünglichen Zustand zurückgesetzt werden:

- Tastenquittungston	(AN)
Anklopfsignal	(AN)
Ruflautstärke für das Mobilteil	(3)
- Rufmelodie für das Mobilteil	(1)
Anzeige der Basisstationsnummer	(AUS)
Art der Gesprächsanzeige	(ZEIT)
Direktrufmodus	(AUS)
Direktrufnummer	(Gelöscht)
Erweiterte Wahlwiederholung	(Alle Einträge gelöscht)

1 Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.

3 Drücken Sie ▶□ (Vor) oder △* (Zurück) so oft, bis folgende Anzeige erscheint.

SPEICHER LÖSCHEN?

4 Drücken Sie die OK Taste, um den Speicher zu löschen.

SPEICHER GELÖSCHT!

• "SPEICHER GELÖSCHT" erscheint für 2 Sekunden im Display.
• Der nächste Programmschritt wird angezeigt.

5 Zum Abschluss drücken Sie die Programmiertaste →.

- Ist der Direktrufmodus oder die Wahlsperre aktiviert, kann das Zurücksetzen in den Lieferzustand nicht durchgeführt werden. Bitte schalten Sie zunächst diese Betriebsarten aus.

Betrieb mit mehreren Mobilteilen

An der Basisstation können Sie bis zu 6 Mobilteile anmelden und betreiben. Bei Betrieb mehrerer Mobilteile haben Sie die Möglichkeit, ein internes Gespräch zu führen. Gleichzeitig können Sie von einem anderen Mobilteil extern telefonieren,

Beispiel: Mobilteil 1 führt ein internes Gespräch mit Mobilteil 3.

Mobilteil 2 führt ein externes Telefonat.

Die folgende Übersicht stellt schematisch den Ausbau einer Basisstation mit 6 Mobilteilen dar. Jedes zusätzliche Mobilteil ist dabei an der Basisstation anzumelden.

Telefonanschluss Basisstation MT 2 MT 1 Funkbereich MT 3 MT 6 MT 5 MT 4 MT: Mobilteil

• Die Typenbezeichnung eines zusätzlichen Mobilteils lautet: KX-A330G. Die Funktionsweise ist identisch mit dem im Lieferumfang des KX-TCD920G mitgelieferten Mobilteil.
- Zu dieser Modellreihe ist eine zusätzliche Ladestation mit der Typenbezeichnung KX-A325G erhältlich. Für nähere Informationen wenden Sie sich bitte an Ihren Panasonic Fachhändler.

Mobilteil an einer Basisstation anmelden

Jedes zusätzlich erworbene Mobilteil muß erst an der Basisstation angemeldet werden.

• Stellen Sie zunächst fest, ob der Betriebsschalter für Stromversorgung und Empfangsbereitschaft eingeschaltet ist.
• Vor dem ersten Gebrauch sollten die Akkuzellen 5 Stunden lang aufgeladen werden.
• Buchen Sie das Mobilteil innerhalb einer Minute ein, anderenfalls wird die Anmeldungsprozedur automatisch abgebrochen.

1 An der Basisstation:

Drücken Sie mit einem spitzen Gegenstand, z.B. einem Bleistift, die Taste EINBUCHUNG an der rechten Seite der Basisstation.

• Die Belegungsanzeige (☐) leuchtet.

EINBUCHUNG Belegungsanzeige (ângel)

2 Am Mobilteil:

Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

3 Drücken Sie 4.

• "Y" blinkt schnell im Display.
- Es werden alle Basisstationsnummern angezeigt, an denen das Mobilteil nicht eingebucht ist.

EINBUCHEN 1 2 3 4 :

4 Drücken Sie eine der Wähltasten ① bis ④, um die Nummer der gewünschten Basisstation festzulegen.

• Die Nummer der Basisstation ist für das Mobilteil zugeordnet worden.

Beispiel: Basisstation 1 wird zugeordnet.

EINBUCHEN 1 2 3 4 : 1

5 Drücken Sie die OK Taste.
6 Geben Sie den 4-stelligen Basis Sperrcode ein.
7 Drücken Sie die OK Taste.

• Das zusätzliche Mobilteil ist nun an der Basisstation eingebucht.
• Im Display erscheint die interne Teilnehmernummer, die dem Mobilteil zugeordnet ist.
  • Die Belegungsanzeige (☐) erlischt.

BASIS SPERRCODE =xxxx

Beispiel: Das Mobilteil ist an Basisstation 1 mit der Teilnehmernummer [2] eingebucht.

[2]

Mobilteil von einer Basisstation abmelden

Sie können jedes Mobilteil für sich selbst oder auch ein anderes Mobilteil abmelden.

Bevor Sie ein anderes Mobilteil abmelden, stellen Sie zunächst sicher, ob sich das betreffende Mobilteil in der gleichen Funkzelle befindet und der Betriebsschalter für Stromversorgung und Empfangsbereitschaft eingeschaltet ist. Dann können Sie das andere Mobilteil abmelden.

1 Drücken Sie die Programmiettaste →.
2 Drücken Sie 1.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ▶□ (Vor) oder △* (Zurück) so oft, bis folgende Anzeige erscheint.

- Es erscheinen alle aktuell eingebuchten internen Teilnehmernummern im Display.

5 Geben Sie mit den Wählstasten die Nummern der Mobilteile ein, welche Sie abmelden möchten.

- Zur Korrektur geben Sie die entsprechende(n) Nummer(n) erneut ein.

6 Drücken Sie die OK Taste.

• Die Abmeldung der ausgewählten Mobilteile ist nun gespeichert.
- Der nächste Programmschritt wird angezeigt.

7 Zum Abschluss drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =xxxx

Beispiel: Die Mobilteile 1,2,4,5 und 6 sind an Basisstation 1 eingebucht.

LÖSCHEN HANDY -1- 1 2 4 5 6

Beispiel: Mobilteil 2 wird abgemeldet.

YLÖSCHEN HANDY -1 - 1 4 5 6

Abmeldung einer Basisstation

Befolgen Sie zuerst die Anweisungen für "Mobilteil von einer Basisstation abmelden" auf der vorherigen Seite, um alle noch eingebuchten Mobilteile von der betroffenen Basisstation abzumelden.

Anschließend melden Sie die Basisstation ab, wenn Sie den Telefonanschluss nicht mehr nutzen möchten.

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie ②.

3 Drücken Sie ▶□ (Vor) oder △* (Zurück) so oft, bis folgende Anzeige erscheint.

- Es werden alle Basisstationsnummern angezeigt, an denen das Mobilteil eingebucht ist.

4 Geben Sie mit den Wähltasten die Nummer der Basisstation ein, die Sie abmelden möchten.

- Zur Abmeldung geben Sie die entsprechende Nummer ein.

5 Drücken Sie die OK Taste.

• Die Abmeldung der ausgewählten Basisstation ist nun gespeichert.
- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmieftaste →.

1:BASIS 2:HANDY 3:DIREKT

Beispiel: Das Mobilteil ist an den Basisstationen 1, 2 und 4 eingebucht.

LÖSCHEN BASIS 1 2 4 :

Beispiel: Basisstation 1 wird abgemeldet.

LÖSCHEN BASIS 12 4 :1

Rufzuordnung für externe Anrufe

Ein ankommender externer Ruf wird an allen angemeldeten Mobilteilen, die sich im Funkbereich befinden, signalisiert und kann an jedem Mobilteil angenommen werden. Sie können die Rufzuordnung derart ändern, dass für bestimmte Mobilteile keine Rufsignalisierung erfolgt und dort auch keine Gespräche entgegengenommen werden können.

1 Drücken Sie die Programmiettaste →.
2 Drücken Sie ①.
3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).
4 Drücken Sie ▶□ (Vor) oder ◊* (Zurück) so oft, bis folgende Anzeige erscheint.

- Es erscheinen alle aktuell eingebuchten internen Teilnehmernummern im Display.

5 Geben Sie mit den Wähltasten die Nummern der Mobilteile ein, welche keinen Externruf erhalten sollen.

• Die Nummern, der vom Ruf ausgenommenen Mobilteile, werden ausgeblendet.
- Zur Korrektur geben Sie die entsprechende(n) Nummer(n) erneut ein.

1:BASIS 2:HANDY 3:DIREKT

BASIS SPERRCODE =XXXX

Beispiel: Alle Mobilteile erhalten externe Rufe.

Y → RUFSIGNAL ALLE 1 2 3 4 5 6

Beispiel: Die Mobilteile 3 und 5 werden keinen Externruf erhalten.

Y RUFS SIGNAL ALLE 1 2 4 6

6 Drücken Sie die OK Taste.

• Die geänderte Rufzuordnung ist nun gespeichert.
- Der nächste Programmschritt wird angezeigt.

7 Um die Programmierung zu beenden, drücken Sie die Programmiertaste →.

Wiederherstellung der ursprünglichen Rufzuordnung

Befolgen Sie die Schritte 1 bis 4. Bei Schritt 5 geben Sie die entsprechende(n) Nummer(n) ein.

• Die Nummern der Mobilteile erscheinen im Display. Drücken Sie dann die OK Taste. Zum Abschluss drücken Sie die Programmiertaste →.

Einstellung Sammelruf/Rufweiterleitung

Sammelruf

Ein ankommender externer Ruf wird an allen angemeldeten Mobilteilengleichzeitig signalisiert.

Rufweiterleitung

Sie haben die Möglichkeit, den Externruf nacheinander an verschiedenen Mobilteilen zu signalisieren. Der Zyklus für die Rufweiterleitung ist abhängig von der Reihenfolge, die bei der Einbuchung an der Basisstation vorgenommen worden ist.

Die Rufweiterleitungszeit, die für das Anstehen eines Externrufes bis zur Weiterleitung an das nächste Mobilteil zur Verfügung steht, kann auf 15 oder 30 Sekunden festgelegt werden.

Im Lieferzustand ist die Rufweiterleitungszeit auf 15 Sekunden eingestellt.

Im Lieferzustand ist Sammelruf an alle Mobilteile eingestellt. Zur Änderung auf Rufweiterleitung verfahren Sie bitte nach folgender Prozedur:

Einstellung der "Rufweiterleitung" und "Rufweiterleitzeit"

1 Drücken Sie die Programmiertaste →.

2 Drücken Sie 1.

3 Geben Sie den 4-stelligen Basis Sperrcode ein (S. 48).

4 Drücken Sie ▶□ (Vor) oder ≈* (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Einstellung wird angezeigt.

5 Drücken Sie Im] (Ändern), bis "WEITERLEITUNG" im Display erscheint.

I : BASI S 2: HANDY 3: DI REKT BASI S SPERRCODE =XXXX

Y → ••• RUFSIGNAL =WEITERLEITUNG

6 Drücken Sie die OK Taste.

• Die gegenwärtige Rufweiterleitungszeit wird angezeigt.
- Wenn Sie die Rufweiterleitungszeit nicht ändern wollen, fahren Sie mit Schritt 8 fort.

RUFWEITERLEITUNG ZEIT=15SEK

7 Drücken Sie (Ändern), um "30 SEK" oder "15 SEK" zu wählen.

Beispiel: 30 Sekunden ist gewählt.

Y → ••• RUFWEITERLEITUNG ZEIT=30SEK

8 Drücken Sie die OK Taste.

• Die Rufweiterleitungszeit ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

9 Zum Abschluss drücken Sie die Programmiertaste →.

Wiederherstellung der Betriebsart "Sammelruf"

Befolgen Sie die Schritte 1 bis 4 auf der vorherigen Seite (S. 64).

RUFSI GNAL =WEI TERLEI TUNG

2 Drücken Sie (Ändern), bis "ALLE" im Display erscheint.

Y RUFSIGNAL =ALLE

3 Drücken Sie die OK Taste.

• Sammelruf ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

4 Zum Abschluss drücken Sie die Program miertaste →.

Rufen aller Mobilteile von der Basisstation

Sie können alle Mobilteile von der Basisstation aus rufen. Zum Beispiel für den Fall, dass Sie ein verlegtes Mobilteil wiederfinden möchten.

Drücken Sie die Ruftaste

• Alle erreichbaren Mobilteile werden für 1 Minute gerufen.
• Zum vorzeitigen Beenden drücken Sie entweder die Ruftaste ⚠️ oder an einem der Mobilteile die Belegungstaste

Belegungstaste

Ruftaste

Gespräch zwischen zwei Mobilteilen

Sie können ein Interngespräch zwischen zwei Mobilteilen führen.

(Hier dargestellt am Beispiel: Mobilteil 1 ruft Mobilteil 2.)

1 Mobilteil 1: Drücken Sie die Interntaste INT' und danach mit den Wähltasten die gewünschte Teilnehmernummer.

- Am gerufenen Mobilteil hören Sie den Internruf und " „" blinkt.

2 Mobilteil 2: Drücken Sie die Belegungstaste um das Gespräch entgegenzunehmen.

• Die Interngesprächsdauer wird angezeigt:

[2] - [1] 00-00-03

3 Mobilteile 1 und 2: Zum Beenden des Gesprächs drücken Sie die Belegungstaste 📞.

Externgespräch an ein anderes Mobilteil übergeben/Interne Rückfrage

Sie telefonieren extern und möchten das Gespräch an einen anderen internen Teilnehmer übergeben bzw. ein Rückfragegespräch führen, ohne das Gespräch zu übergeben. (Hier dargestellt am Beispiel: Mobilteil 1 übergibt ein Externgespräch an Mobilteil 2.)

1 Mobilteil 1: Während S

Während Sie ein externes Gespräch führen, drücken Sie die Interntaste INT'. Danach wählen Sie die gewünschte Teilnehmernummer.

• Das externe Gespräch ist im Haltezustand.
- Sie hören das interne Freizeichen, bis sich der Teilnehmer meldet.
- Sie sprechen mit dem internen Teilnehmer.

2 Mobilteil 2:

Sobald Sie den internen Rufton hören, drücken Sie die Belegungstaste 📞.

3 Gesprächsübergabe:

Mobilteil 1 :

Drücken Sie die Belegungstaste

• Die Übergabe ist damit abgeschlossen. Nun wird das Gespräch am Mobilteil 2 weitergeführt.

oder

Interne Rücksprache beenden:

Mobilteil 1:

Drücken Sie erneut die Interntaste INT'.

- Der externe Teilnehmer ist wieder mit Ihnen verbunden.

Übergabe ohne Ankündigung

Diese Funktion ermöglicht Ihnen die Übergabe eines externen Gesprächs, ohne zuvor die Antwort des gerufenen internen Teilnehmers abzuwarten. (Hier dargestellt am Beispiel: Mobilteil 1 übergibt ein Externgespräch an Mobilteil 2.)

1 Mobilteil 1 :

Während Sie ein externes Gespräch führen, drücken Sie die Interntaste INT und wählen die gewünschte Teilnehmernummer. Danach drücken Sie zur Übergabe des Gesprächs die Belegungstaste

• Das externe Gespräch ist im Haltezustand.

2 Mobilteil 2:

Sobald Sie den externen Rufton hören, drücken Sie die Belegungstaste 📞, um das Gespräch entgegenzunehmen.

• Die Übergabe ist damit abgeschlossen. Nun wird das Gespräch am Mobilteil 2 weitergeführt.

- Nimmt der Teilnehmer, an den übergeben werden sollte, nicht innerhalb von 30 Sekunden das Gespräch an, erfolgt ein Wiederanruf. Sie können dann das externe Gespräch mit der Belegungstaste 📞 wiedererlangen.

Deaktivierung des Anklopfsignals für Gespräch in Wartestellung

Werden Sie während eines Interngesprächs angerufen, informiert Sie das Anklopfsignal darüber, dass sich ein externes Gespräch in Wartestellung befindet. Sie können das Signal freigeben oder sperren. Im Lieferzustand ist das Anklopfsignal auf "AN" gestellt.

1 Drücken Sie die Programmiertaste →.

1:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.

3 Drücken Sie ☑ (Vor) oder ⚠️ (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Einstellung wird angezeigt.

HALTETON=AN

4 Drücken Sie (Ändern), um "AUS" oder "AN" zu wählen.

Beispiel: AUS ist gewählt.

HALTETON=AUS

5 Drücken Sie die OK Taste.

• Die Einstellung ist jetzt gespeichert.
- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmiertaste →.

Betrieb an mehreren Basisstationen

Sie können Ihr Mobilteil an bis zu 4 Basisstationen anmelden und betreiben. Da jede Basisstation eine Funkzelle ausbildet, erweitern Sie durch entsprechende Plazierung der Stationen die Reichweite bzw. den Bereich, in dem Sie mit dem gleichen Mobilteil telefonieren können. Beim Wechsel von einer Funkzelle zu einer anderen, wird das bestehende Gespräch unterbrochen bzw. getrennt.

Beispiel für einen Anwendungsfall:

Die Darstellung zeigt den Anschluss von 2 Basisstationen über einen Telefonumschalter (AWADo).
    note right of A
        MT: Mobilteil
        BS: Basisstation
        L: Telefonanschluss
    end

Alle Mobilteile sind für ankommende externe Rufe erreichbar, unabhängig davon, in welcher der beiden Funkzellen sie sich aufhalten. Jedes Mobilteil kann im gesamten Funkbereich über denselben Telefonanschluss nach extern telefonieren. Diese Anwendung bietet sich beispielsweise für die Trennung nach geschäftlichem und privatem Bereich an.

Voraussetzung: Jedes Mobilteil ist an beiden Basisstationen angemeldet.

An jeder Basisstation KX-TCD920G können maximal 6 Mobilteile angemeldet werden.

Anschluss mehrerer Basisstationen an einer Telefonanlage

Beispiel für den Anschluss von 3 Basisstationen mit 6 Mobilteilen an einer Telefonanlage.
    note right of L1: Telefonanschluss 1
    note right of L2: Telefonanschluss 2

    note bottom of L1: Mobilteil
    note top of L2: Basisstation

Sie können von angemeldeten Mobilteilen, die sich im Funkbereich der 3 Basisstationen aufhalten, über die Telefonanschlüsse L1 und L2 abgehend telefonieren. Ebenso sind alle Mobilteile für ankommende Rufe erreichbar, nur abhängig davon, wie die Rufverteilung in der Telefonanlage eingestellt worden ist.

Organisation von Basisstationen und Mobilteilen

* MT1 BS1 *MT1 BS2 MT2 MT3 MT4 MT5 Zusätzliche Mobilteile (können sowohl an einer einzigen Basisstation als auch an beiden Basisstationen betrieben werden.) * Die mitgelieferten Mobilteile (MT1) sind nur an ihren zugehörigen Basisstationen (BS1 und BS 2) angemeldet.

Organisationsbeispiel:

Es sollen 4 zusätzliche Mobilteile KX-A330G an 2 Basisstationen KX-TCD920G angemeldet werden. Wenn Sie die gleiche Teilnehmernummer in beiden Funkzellen nutzen möchten, so empfiehlt sich folgendes Vorgehen, um die Mobilteile anzumelden:

1. Bestimmen Sie die Nummerierung der Basisstationen.
   Beispielsweise vergeben Sie die Basisstationsnummern 1 und 2.
2. Legen Sie die Teilnehmernummern der zusätzlichen Mobilteile fest. Beispielsweise vergeben Sie die Teilnehmernummern 2 bis 5.
3. Anmeldung aller zusätzlichen Mobilteile (2 bis 5) an Basisstation 1 in aufsteigender Reihenfolge beginnend mit der Teilnehmernummer 2 (Siehe Seite 74).
4. Anmeldung aller zusätzlichen Mobilteile (2 bis 5) an Basisstation 2 in der gleichen Weise wie an Basisstation 1.
5. Schalten Sie die Anzeige der Basisstationsnummern ein (Siehe Seite 76).

Wenn Sie auch die zum Lieferumfang gehörenden Mobilteile an beiden Basisstationen betreiben möchten, dann führen Sie bitte folgende Schritte aus, um die Mobilteile anzumelden:

1. Melden Sie das mitgelieferte Mobilteil von Basisstation 2 ab (Siehe Seite 60)
2. Melden Sie das zu Basisstation 1 gehörige Mobilteil an Basisstation 2 an. Dieses Mobilteil erhält an Basisstation 2 die Teilnehmernummer 1.
3. Meiden Sie das bereits abgemeldete Mobilteil wieder an beiden Basisstationen an. Dieses Mobilteil erhält nun an beiden Basisstationen die Teilnehmernummer 6.

Hinweise für die Nutzung eines oder mehrerer Mobilteile an mehreren Basisstationen

• Die Mobilteile stehen funktechnisch mit der Basisstation in Verbindung, die aktuell im Display angezeigt wird (S. 76). Gespräche, sowohl abgehend wie auch ankommend, können nur über die angezeigte Basisstation geführt werden. Auch dann, wenn sich die Funkbereiche mit benachbarten Basisstationen überdecken.
• Interngespräche sind nur innerhalb des Funkbereichs der aktuellen Basisstation möglich, dagegen nicht zu benachbarten Funkzellen.
• Wechselt das Mobilteil in den funktechnisch günstigeren Bereich einer anderen Basisstation, bricht der Kontakt zur letzten Basisstation ab und ein bereits bestehendes Gespräch wird abgebrochen. Danach wird automatisch eine neue Funkverbindung zu der am nächsten stehenden Basisstation aufgenommen. (Siehe "Automatische Registrierung der Mobilteile" auf Seite 77.)

- Sie haben die Möglichkeit, das automatische Wechseln der Funkverbindung zu verhindern. Bei Auswahl auf "Manuelle Registrierung der Mobilteile" (S. 77) können Sie gezielt festlegen, über welche Basisstation (Telefonanschluss) Sie Ihre Anrufe erhalten bzw. Ihre externen Gespräche führen möchten. Diese Einstellung ist besonders nützlich für Mobilteile, die sich überwiegend im Überlappungsbereich mehrerer Funkzellen befinden.

Anmeldung an mehrere Basisstationen

Sie können Ihr Mobilteil KX-A330G an bis zu 4 Basisstationen anmelden und betreiben. Bevor das Mobilteil an einer zusätzlichen Basisstation genutzt werden kann, muß es erst an dieser Basisstation angemeldet werden.

• Stellen Sie zunächst fest, ob der Betriebsschalter für Stromversorgung und Empfangsbereitschaft eingeschaltet ist.
• Buchen Sie das Mobilteil innerhalb einer Minute ein, anderenfalls wird die Anmeldungsprozedur automatisch abgebrochen.

1 An der Basisstation, an die Sie anmelden wollen:

Drücken Sie mit einem spitzen Gegenstand, z.B. einem Bleistift, die Taste "EINBUCHUNG" an der rechten Seite der Basisstation.

• Die (☐) Belegungsanzeige leuchtet.

EINBUCHUNG Belegungsanzeige ( )

2 Am Mobilteil: Drücken Sie die Programmiertaste →

3 Drücken Sie 4. • "¶" blinkt schnell im Display. • Es werden alle Basisstationsnummern angezeigt, an denen das Mobilteil nicht eingebucht ist.

4 Drücken Sie eine der Wähltasten 1 bis 4, um die Nummer der gewünschten Basisstation festzulegen.

• Die Nummer der Basisstation ist für das Mobilteil zugeordnet worden.

1:BASIS 2:HANDY 3:DIREKT

Beispiel: Die Basisstation 2, 3 und 4 sind nicht eingebucht.

EINBUCHEN 2 3 4 :

Beispiel: Basisstation 2 wird zugeordnet.

Y → EINBUCHEN 2 3 4 : 2

5 Drücken Sie die OK Taste.

6 Geben Sie den 4-stelligen Basis Sperrcode ein.

- Im Lieferzustand lautet der Basis Sperrcode "0000" (S. 48).

7 Drücken Sie die OK Taste.

• Das Mobilteil ist nun an der Basisstation eingebucht.
• Im Display erscheint die interne Teilnehmernummer, die dem Mobilteil zugeordnet ist.
  • Die (☐) Belegungsanzeige erlischt.

BASIS SPERRCODE =xxxx

Beispiel: Das Mobilteil ist an Basisstation 2 mit der Teilnehmernummer [3] eingebucht

[3]

Anzeige der Basisstationsnummern ein-/ausschalten

Ist die Anzeige eingeschaltet, wird die aktuelle Basisstation angezeigt, zu der Ihr Mobilteil in Funkkontakt steht. Alle ankommenden wie abgehenden Gespräche können nur über diese Basisstation geführt werden.

Im Lieferzustand ist die Anzeige "AUS".

1:BASIS 2:HANDY 3:DIREKT

Drücken Sie die Programmiertaste →.
2 Drücken Sie ②.
3 Drücken Sie ☑ (Vor) oder ⚠️ (Zurück) so oft, bis folgende Anzeige erscheint.

• Die aktuelle Einstellung wird angezeigt.

KENNUNG =AUS

4 Drücken Sie (Ändern), bis "EIN" angezeigt wird.

Beispiel: EIN ist gewählt.

- Für die Rückstellung drücken Sie Im] (Ändern), bis wieder "AUS" angezeigt wird.

KENNUNG =EIN

5 Drücken Sie die OK Taste.

- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmiertaste →.

• Die Nummer der Basisstation, zu der Ihr Mobilteil in Kontakt steht, erscheint im Display.

Beispiel: Ihr Mobilteil ist nun an Basisstation -2-angemeldet.

Y [1] -2-

Automatische/Manuelle Registrierung der Mobilteile

Automatische Registrierung

Das Mobilteil baut selbständig den Funkkontakt zu einer angemeldeten Basisstation auf.

• Wechselt das Mobilteil in den funktechnisch günstigeren Bereich einer anderen Basisstation, bricht der Kontakt zur letzten Basisstation ab und ein bestehendes Gespräch wird abgebrochen. Danach wird automatisch eine neue Funkverbindung zu der am nächsten stehenden Basisstation aufgenommen.
• Befindet sich das Mobilteil im Überlappungsbereich mehrerer Funkzellen, wird die Verbindung davon bestimmt, in welcher Reihenfolge die vorhandenen Basisstationen angemeldet worden sind.

Manuelle Registrierung

Hiermit legen Sie gezielt fest, über welche Basisstation (Telefonanschluss) Sie Ihre Gespräche führen möchten.

Im Lieferzustand ist "Automatisches Wechseln der Funkverbindung" eingestellt. Zur Umstellung der Registrierungsweise verfahren Sie bitte nach folgender Prozedur:

1 Drücken Sie die Programmiertaste →.

I:BASIS 2:HANDY 3:DIREKT

2 Drücken Sie ②.

3 Drücken Sie ☐ (Vor) oder ☑ (Zurück) so oft, bis folgende Anzeige erscheint.

- Es werden alle Basisstationsnummern angezeigt, an denen das Mobilteil eingebucht ist.

EINBUCHEN BASIS 1 2 4 :0

(Fortsetzung nächste Seite →)

4 Drücken Sie eine der Wähltasten 0 bis 4, um die Art der Registrierung festzulegen.

0 : Für Automatisches Wechseln der Funkverbindung

① bis ④: Für die Funkverbindung zu nur einer bestimmten Basisstation

- Zur Korrektur geben Sie die entsprechende(n) Nummer(n) erneut ein.

5 Drücken Sie die OK Taste.

• Die gewünschte Registrierungsweise ist nun gespeichert.
- Der nächste Programmschritt wird angezeigt.

6 Zum Abschluss drücken Sie die Programmiertaste →.

Beispiel: Zugriff auf Basisstation 4 ist gewählt.

EINBUCHEN BASIS 1 2 4 : 4

Tauschen Sie alle drei Akkuzellen gegen neue aus, wenn das Akkusymbol '☐' bereits nach kurzer Gesprächsdauer zu blinken beginnt, obwohl die Akkuzellen voll geladen sind. Denken Sie auch daran, die neuen Akkuzellen vor Inbetriebnahme zu laden.

1 Stellen Sie den Betriebsschalter am Mobilteil in die Position "AUS" (O), öffnen Sie die Abdeckung des Akkufaches und entfernen Sie die Akkuzellen.

2 Legen Sie die neuen Akkuzellen, unter Beachtung der richtigen Polarität (+,-), in das Mobilteil ein.

- Schließen Sie danach die Abdeckung des Akkufaches und stellen Sie den Betriebsschalter wieder in die Position "EIN" (●).

3 Die neuen Akkuzellen sollten vor dem ersten Gebrauch 5 Stunden lang aufgeladen werden.

- Es wird kein zuverlässiger Ladezustand angezeigt, wenn die neuen Akkuzellen nicht aufgeladen worden sind.

• Um einen einwandfreien Betrieb zu gewährleisten, empfehlen wir den Einsatz der originalen Akkuzellen von Panasonic.
• Bei falsch eingelegten Akkuzellen ist das Mobilteil nicht funktionstüchtig.
• Bitte bringen Sie die verbrauchten Akkuzellen zur Entsorgung zu Ihrem Panasonic Fachhändler zurück.

Sicherheitshinweise für den Umgang mit wiederaufladbaren Nickel Cadmium Akkuzellen:

Verwenden Sie nur zugelassene wiederaufladbare Nickel Cadmium Akkuzellen (NiCd-Akkuzellen) der Bauform AA (Mignonzellen) von Panasonic. (Siehe auch "Wichtiger Hinweis zum Gebrauch von NiCd-Akkuzellen" auf Seite 87).

Beachten Sie bitte das im Akkufach angebrachte Hinweisschild, um eine unbeabsichtigte Verpolung zu vermeiden. Bei einer Verpolung können die Akkuzellen kurzgeschlossen werden, und es besteht die Gefahr, dass sowohl die Akkuzellen als auch Gehäuseteile des Telefons zerstört werden können.

• Tauschen Sie die Akkuzeilen stets nur gegen empfohlene NiCd-Akkuzeilen aus.
• Keine normalen (nicht wiederaufladbare) Batterien einsetzen.
• Keine alten und neuen Akkuzellen gemeinsam verwenden.
• Akkuzellen nicht kurzschließen, nicht zerlegen, nicht erhitzen, nicht ins Wasser tauchen, auch nicht ins Feuer werfen.
• Keine wiederaufladbaren Nickel-Metall-Hydrid (NiMH) Akkuzellen verwenden.
• Der Einsatz anderer Akkutypen oder von nicht wiederaufladbaren Batterien kann zu Funktionsstörungen bis hin zu Beschädigungen der Geräte führen.
  Der Hersteller übernimmt für solche Fälle keine Haftung.

Anbringen des Trageclips

Bei Bedarf können Sie den mitgelieferten Trageclip anbringen. Sie haben dann die Möglichkeit, das Mobilteil an Ihrem Hosengürtel oder an Ihrer Jackentasche zu befestigen.

PROBLEM	URSACHE UND ABHILFE
Das Telefon funktioniert nicht.	Falsche Vorbereitung, siehe Seiten 12-15.Die Akkuzellen sind fast leer. Laden Sie die Akkus auf.Das Mobilteil wurde entweder nicht eingebucht oder es wurde abgemeldet. Melden Sie das Mobilteil an, siehe Seiten 58, 74.
Das Mobilteil funktioniert nicht und gibt kein Rufsignal ab.	Der Betriebsschalter steht in Position AUS (○). Stellen Sie ihn auf EIN (●).
Nach Drücken der Belegungstaste gibt das Mobilteil einen Hinweiston ab.	Sie sind zu weit von der Basisstation entfernt. Verringern Sie den Abstand zur Basisstation und versuchen Sie es erneut.Verbinden Sie das Steckernetzgerät mit der Steckdose.
Nach Drücken der Belegungstaste gibt das Mobilteil den Besetzton ab.	Ein anderes angemeldetes Mobilteil führt ein externes Gespräch.
Während des Gesprächs blinkt "Y" und die Verbindung wird getrennt.	Das Mobilteil befindet sich außerhalb des Funkbereichs. Verringern Sie den Abstand zur Basisstation und stellen Sie eine neue Verbindung her.Stellen Sie sicher, dass das Steckernetzgerät richtig in der Steckdose steckt.
Das Telefon wählt nicht.	Die Einstellung des Wahlverfahrens ist falsch. Prüfen Sie den Wahlartschalter, siehe Seite 13.Die Wahlsperrre ist aktiv. Heben Sie die Wahlsperrre auf, siehe Seite 43.Die gewählte Rufnummer unterliegt der Wahlkontrolle. Zum Löschen von Sperrnummern, siehe Seite 45.Die Tastensperre ist aktiv. Heben Sie die Tastensperre auf, siehe Seite 28.
Tonstörungen, Interferenzen durch andere Geräte.	Achten Sie darauf, dass sich keine elektrischen Geräte in der Nähe der Basisstation bzw. des Mobilteils befinden.Sie sind zu weit von der Basisstation entfernt. Verringern Sie den Abstand zur Basisstation,Richten Sie die Antenne der Basisstation aus.
Die Basisstation gibt kein Rufsignal ab.	Die Ruflautstärke ist zu niedrig. Stellen Sie den Schalter RUFLAUTSTÄRKE auf MITTEL oder LAUT.
Weder Rufnummern noch Namen können im Telefonbuch gespeichert werden.	Während eines externen Telefonats bzw. Interngesprächs kann kein Eintrag im Telefonbuch vorgenommen werden. Die Speicherung ist nur im Bereitschaftszustand möglich.Beim Speichern dürfen keine Pausen entstehen, die länger als 60 Sekunden sind.
Der Programmiermodus wird unterbrochen.	Ein externer Ruf wird signalisiert oder ein anderes Mobilteil ruft an. Nehmen Sie den Ruf entgegen, und programmieren Sie danach erneut.
Die Ruftaste am Mobilteil funktioniert nicht.	Das Mobilteil befindet sich außerhalb des Funkbereichs der Basisstation. Auch wenn gerade ein externes Telefonat geführt wird, kann kein interner Ruf erfolgen.Das Mobilteil wurde entweder nicht eingebucht oder es wurde abgemeldet. Melden Sie das Mobilteil an, siehe Seiten 58, 74.
Während eines Interngesprächs erhalten Sie das Anklopfsignal.	Es informiert Sie darüber, dass sich ein externes Gespräch in Wartestellung befindet. Nehmen Sie das Gespräch mit der Belegungstaste entgegen.
Die Wahlwiederholungs-/Pausentaste funktioniert nicht.	Diese Taste besitzt eine Doppelfunktion: Sie dient entweder zur Wahlwiederholung oder als Pausentaste. Durch Drücken dieser Taste wird die zuletzt gewählte Rufnummer wieder gewählt, siehe Seite 18. Wird die Taste während der Rufnummerneingabe nach einer Ziffer gedrückt, wirkt sie als Pausentaste, siehe Seite 28.
Falschwahl beim Betrieb an einer Telefonanlage.	Bitte beachten Sie den Hinweis über die Pausenfunktion, siehe Seite 28.
Die Anmeldung von Mobilteilen gelingt nicht.	Es sind bereits 6 Mobilteile an einer Basisstation angemeldet.Das Mobilteil ist bereits an 4 Basisstationen angemeldet.Bei der Einbuchung wurde ein ungültiger Basis Sperrcode verwendet. Geben Sie den richtigen Basis Sperrcode ein.Es wirken Interferenzen durch andere Geräte auf die Funkverbindung zwischen Mobilteil und Basisstation. Stellen Sie einen ausreichenden Abstand zu den Störquellen her.Die Einbuchung des Mobilteils muß innerhalb 1 Minute erfolgen, danach wird die Prozedur abgebrochen.
Im Display blinkt "☐". Während eines Gesprächs ertönt alle 15 Sekunden ein Hinweiston.	Laden Sie die Akkuzellen des Mobilteils an der Basisstation auf, siehe Seite 14.
Trotz Aufladung der Akkuzellen blinkt "☐" bereits nach kurzer Betriebsdauer.	Reinigen Sie die Ladekontakte und laden Sie die Akkuzellen noch einmal.Tauschen Sie alle drei Akkuzellen gegen neue aus, siehe Seiten 79, 87.
Die Ladeanzeige geht während des Ladevorgangs nicht aus. Die Akkuzellen fühlen sich warm an.	Diese Erscheinungen sind ganz normal.
Das Gerät stellt während des Betriebs die Funktion ein.	Ziehen Sie das Steckernetzgerät heraus, und stellen Sie am Mobilteil den Betriebsschalter in Position AUS (○). Stecken Sie das Steckernetzgerät wieder ein, stellen Sie den Schalter auf EIN (●) und versuchen Sie es erneut.Nehmen Sie die Akkuzellen kurzzeitig aus dem Mobilteil heraus, und schalten Sie es wieder ein.
Bei Stromausfall funktionier-I das Gerät nicht.	Das Gerät ist während eines Stromausfalls nicht funktionsfähig. Es ist empfehlenswert, neben diesem Gerät zusätzlich ein leitungsgebundenes Standardtelefon über eine Automatische Wechsel Anschlussdose (AWADo) zu betreiben, um solche Notfälle zu überbrücken. (Wenden Sie sich bitte an Ihren Panasonic Fachhändler.)

Bitte beachten Sie ganz besonders auf die Einhaltung der folgenden Sicherheitshinweise.

Sicherheit

Stromquelle: Das Telefon darf nur an eine Stromversorgung angeschlossen werden, die der Beschreibung in der Bedienungsanleitung bzw. den Angaben auf dem Telefon entspricht.

Stillegung: Wenn das Telefon nicht benutzt wird, schalten Sie es aus. Wird das Telefon über einen längeren Zeitraum nicht genutzt, sollten Sie das Steckernetzgerät aus der Steckdose ziehen.

Aufstellungsbedingungen

• Keine Gegenstände auf das Gerät legen.
• Keine schweren Gegenstände auf die Zuleitung des Steckernetzgeräts stellen.
• Bei Netzausfall funktioniert das Gerät nicht.

Wasser und Feuchtigkeit: Benutzen Sie das Telefon nicht in feuchter Umgebung, z.B. in der Nähe von Badewannen, Wasch- oder Spülbecken, etc. Auch in einem feuchten Keller sollten Sie es möglichst nicht benutzen.

Wärme: Das Telefon sollte nicht in der Nähe von Wärmequellen wie Heizkörpern, Herden, etc. aufgestellt werden. Auch in Räumen, in denen eine Temperatur von weniger als 5" Celsius oder mehr als 40" Celsius herrschen, sollte es nicht installiert werden.

Einwirkung durch elektromagnetische Felder: Elektrische Geräte, wie z.B. Kühlschränke, TV- und Radiogeräte erzeugen elektromagnetische Felder. Diese können Interferenzen und Nebengeräusche verursachen. Stellen Sie deshalb das Telefon nicht in der Nähe solcher Geräte auf.

Fremdkörper: Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in das Telefon gelangen. Setzen Sie es zudem nicht übermäßigem Staub, Erschütterungen und unmittelbarer Sonneneinstrahlung aus.

Reinigung: Verwenden Sie auf keinen Fall Benzin, Verdünnung oder andere Lösungsmittel, um das Gehäuse zu reinigen. Wischen Sie es nur mit einem weichen Tuch ab. Wenn Sie das Gerät auf neuen oder mit Lackpflegemittel aufgefrischten Holz- oder Kunststoffmöbeln aufsteilen wollen, ist nicht völlig ausgeschlossen, dass die Pflegemittel die Kunststoff-Füsse des Gerätes angreifen. Diese können auf den Möbeln eventuell Spuren hinterlassen.

Wir empfehlen daher eine rutschfeste Unterlage zu verwenden. Panasonic Deutschland GmbH kann aus verständlichen Gründen für Schäden an Möbeln oder Apparaten keine Haftung übernehmen.

Optimale Funktion

. Wenn Nebengeräusche eine Verständigung über das Mobilteil unmöglich machen, gehen Sie näher an die Basisstation heran.
- Sobald das Akkusymbol "☐" zu blinken beginnt, sollte das Mobilteil in der Basisstation geladen werden.
- Da die Antenne des Mobilteils sehr empfindlich ist, sollte man sie nicht während eines Gesprächs berühren.
- Die Reichweite des Mobilteils kann sich verringern, wenn der Einsatz in der Nähe folgender Hindernisse erfolgt: Tunnel und Hügel, im Untergrund, in der Nähe von metallischen Objekten wie z.B. Drahtzäunen, etc.

1 b 2 E 3 w 4 a

Telefonbuchse

1 Eingang 1 + 2 Eingang 1 - 3 frei 4 frei 5 Eingang 2 - 6 Eingang 2 + Eingang 1 Stabilisiert 9V/400mA Eingang 2 Unstabilisiert 9V/200mA

Buchse für Steckernetzgerät

Wichtiger Hinweis zum Gebrauch von NiCd-Akkuzellen

Akkus unterliegen, bedingt durch ihre Bauart, einem Verschleiß. Die Lebensdauer eines Akkus ist auch abhängig vom ordnungsgemäßen Gebrauch. Die entscheidendenden Faktoren sind die Lade- und Entladevorgänge. Um die Lebensdauer so lange wie möglich aufrecht zu erhalten, sollten die folgenden Hinweise unbedingt beachtet werden. Nickel-Cadmium (NiCd) Akkus haben ein "Erinnerungsvermögen", den sog. Memory-Effekt. Dieser Memory-Effekt wirkt sich wie fogt aus: Werden vollgeladene Akkuzellen z.B. mehrere Male nacheinander für 15 Minuten im Mobilteil betrieben und dann wieder aufgeladen, verringert sich die Kapazität der Akkuzellen, bedingt durch den Memory-Effekt, auf 15 Minuten. Es ist also ratsam, die Akkuzellen ganz zu entladen (Akkusymbol "blinkt), und dann laut Ladevorschrift wieder voll zu laden. Ist der Memory-Effekt aufgetreten, kann man die NiCd-Akkuzellen durch mehrfache Ladungs- und Entladungsvorgänge wieder fast auf die volle Kapazität bringen. NiCd-Akkus entladen sich auch von selbst. Diese Selbstentladung ist von der Umgebungstemperatur abhängig. Bei Temperaturen unter 0°C ist die Selbstentladung am geringsten. Hohe Luftfeuchtigkeit, hohe Temperaturen und ebenso längere Lagerung begünstigen die Selbstentladung. Eine verbrauchte Akkuzelle gehört nicht in den Hausmüll, sondern in den Sondermüll. Sie enthält das giftige Schwermetall Cadmium und sollte dem Recyclina, zugeführt werden.

Panasonic Service-Center Dresden
SERKO GmbH
Großenhainer Straße 163
01129 Dresden
Tel.: [phone]
Fax : [phone]
Panasonic Service-Center Cottbus
Petsch Kundendienst GmbH
Am Seegraben 21 (Gewerbegebiet)
03058 Groß-Gaglow/Cottbus
Tel.: [phone]
Fax : [phone]
Panasonic Service-Center Leipzig
KES Keilitz-Electronie-Service GmbH
Gewerbepark Leipzig-Nordost
Föpplsraße 19
04347 Leipzig
Tel.: [phone]
Fax : [phone]
Panasonic Service-Center Chemnitz
WPS Rundfunk- und Fernsehservice
GmbH
Zietenstraße 16
09130 Chemnitz
Tel.: [phone]
Fax : [phone]
Panasonic Service-Center Berlin
SERKO GmbH
Schwedter Straße 34a
10435 Berlin
Tel.: [phone]
44 30 32 01
Fax : [phone]
Panasonic Service-Center Berlin
RUESS SYSTEMS
Thrasoltstraße 11
10585 Berlin
Tel.: [phone]
Fax : [phone]

Annahmestelle PSC Berlin

SERKO GmbH

Heinrich-Hildebrandt-Straße 18

15232 Frankfurt/Oder

Tel./Fax: [phone]

Panasonic Service-Center Rostock

warnow electronic Service gmbH

An der Jägerbäk 2

18069 Rostock

Tel.: [phone]

801 44-0

Außenstelle PSC Rostock

warnow electronic Service gmbH

Zur Sternschanze 18

18439 Stralsund/Dänholm

Tel.: [phone]

COM Elektronik Service GmbH

Rübekamp 50

28219 Bremen

Tel.: [phone]

COM Elektronik Service GmbH

Vahrenwalder Straße 311

30179 Hannover

Tel.: [phone]

Fax : [phone]

Heinrich-Held-Straße 16

45133 Essen

Tel.: [phone]

Fax : [phone]

Petsch Kundendienst GmbH

Pagenstecherstraße 75

49090 Osnabrück

Tel.: [phone]

Video- und Audio-Dienst GmbH

Ostring 7

65205 Wiesbaden-Nordenstadt

Tel.: [phone]

Fax : [phone]

Reichenbachstraße 21-23

68309 Mannheim

Tel.: [phone]

Fax : [phone]

Panasonic Service-Center Stuttgart

Hans Beck

Friedrich-List-Straße 38

70771 Lelnfelden-Echterdingen

Tel.: [phone]

Fax : [phone]

Lichtensteinstraße 75

72770 Reutlingen

Tel.: [phone]

Fax : [phone]

Panasonic Service-Center München

Berghofer + Kaller GmbH

Helene-Wessel-Bogen 7

80939 München

Tel.: [phone]

Fax : [phone]

Panasonic Service-Center Augsburg

Klaus Bienek

Affinger Straße 4

(Gewerbegebiet Ost)

86167 Augsburg

Tel.: [phone]

Herbert Geissler GmbH

Friedrich-Ebert-Straße 21

90637 Feucht/Nürnberg

Tel.: [phone]

Fax : [phone]

Panasonic Service-Center Eisenach

Blitz Elektro-Elektronik GmbH

Bahnhofstraße 17

99817 Eisenach

Tel.: [phone]

Fax : [phone]

1. Die Firma Panasonic Deutschland GmbH leistet durch ihre Fachhändler eine 6-monatige Garantie auf Ersatzteile und Arbeitslohn.
2. Die Garantie beginnt mit dem Tag des Kaufes bei dem Fachhändler. Sie wird in der Form geleistet, dass Teile, nach Maßgabe der Panasonic Deutschland GmbH, die nachweislich aufgrund von Fabrikations- und Materialfehlern schadhaft wurden, ausgetauscht oder repariert werden. Eine Verlängerung der Garantie entsteht dadurch nicht. Austauschteile gehen in das Eigentum der Panasonic Deutschland GmbH über. Durch diese Garantie werden weitergehende Ansprüche gegen die Panasonic Deutschland GmbH, insbesondere solche auf Wandlung, Minderung oder Schadenersatz, nicht begründet.
3. In diesen Fällen wird jegliches Material kostenlos geliefert. Falls das Gerät zum Zwecke der Reparatur transportiert wird, geschieht dies auf Gefahr und Kosten des Absenders.
4. Ausgenommen von der Garantieleistung sind:

a) Schäden und Verluste, die durch das Gerät oder den Gebrauch desselben entstehen, sowie Schäden, die auf lokale Verhältnisse, wie Fehler in der Installation, Brand, Blitzschlag, Plastikteile und Zubehör etc. zurückzuführen sind.
b) Schäden durch Eingriffe von Personen, die von der Panasonic Deutschland GmbH hierzu nicht ermächtigt sind.
c) Geräte, bei denen die Fabrikations-Nummer entfernt oder zerstört worden ist.
d) Schäden durch Nichtbeachtung der Bedienungsanleitung, z.B. Anschluss an eine falsche Netzspannung oder Stromart, und Schäden durch fahrlässige Behandlung oder Mißbrauch.
e) Batterien, bei batteriegetriebenen Geräten, als auch Folgeschäden durch den Gebrauch von defekten und veralteten Batterien (Akkuzellen).
f) Fehler durch eine Störung im Netz oder externe Einflüsse.
9) Verschleißteile, Akkuzellen.

1. Die Garantieleistung wird von dem verkaufenden Fachhändler vorgenommen. Ihm steht in diesen Fällen unsere Service-Organisation zur Verfügung. Die Garantie bezieht sich lediglich auf den Erstkäufer und ist nicht übertragbar.

2. Zum Nachweis von Garantieansprüchen ist der vollständig mit der Fabrikations-Nummer und dem Kaufdatum ausgefüllte Garantieschein und/oder der vollständig ausgefüllte Kaufbeleg einzusenden.

Diese Garantie besteht zusätzlich und beeinträchtigt in keiner Weise gesetzliche oder andere Rechte von Endverbrauchern.

Die Firma Panasonic Deutschland GmbH leistet über Ihre Fachhändler

6 Monate Garantie

auf Ersatzteile und Arbeitslohn für das schnurlose Panasonic Telefon

Modell:

KX-TCD92OG

Serien-Nummer:

Name und Anschrift des Käufers:

Kaufdatum:

Stempel des Fachhändlers:

Durch den Stempel und die Unterschrift des Fachhändlers wird die Richtigkeit der vorstehenden Eintragungen sowie des ordnungsgemäßen Einkaufes durch die Panasonic Deutschland GmbH bestätigt. Ohne Stempel, Unterschrift des Händlers und Kaufdatum ist der Garantieschein ungültig.

A Abmelden

einer Basisstation ..... 61

von Mobilteilen 60

Abmessungen .....94

Akkuzellen 12 80, 81, 87

Allgemeine Informationen ..... .79

Amtskennzahlen (AKZ) ..... .53

Anklopfsignal 69

Ankommendes Gespräch ..... 19

Anmelden

an Basisstationen .....74

von Mobilteilen .....58

Anrufen ..... 16

Anschluss, Basisstation ..... .13

Anzeige der

Basisstationsnummer ..... .76

Gebühren 40

Gesprächsdauer .....41

Aufstellhinweise ....86

Automatische Registrierung ..... .77

B Basis Sperrcode 48

Basisstation KX-TCD920G

Abmelden 61

Anmelden 74

Nummer .....76

Betrieb mit mehreren ..... .70

Basisstationsnummer .....76

Bedienelemente 8

Belegung der Anschlussbuchsen ...8 7

Begriffserläuterungen .....95

Betrieb

an einer Telefonanlage ..... .49

an mehreren Basisstationen .....7 0

mit mehreren Mobilteilen ..... .57

Benutzungsdauer .....15

Blockwahl 17

C CE-Kennzeichnung ...... Rückseite

D DECT ..... 95

Direktrufnummer eingeben ..... 46

Direktrufnummer wählen ..... 47

E Einsetzen und Laden der Akkuzellen .. 14

Einstellungen 56

Erweiterte Wahlwiederholung . . . .18, 55

Externgespräch übergeben 67

F Flashzeit ....50

Funkbereich ..... II 62, 70

Funkreichweite 3,94

Funkzelle 70 73, 77

G Garantiebedingungen .....90

Garantieschein 91

Gebrauchszeit der Akkuzellen .....15

Gebühren

- erfassung ....39

- faktor....39

- impuls. 39

Gesamtgebühr ..... 40

Gespräche entgegennehmen ..... .19

Gesprächsdauer 41

Gesprächsgebühren 41

Gewicht 94

Grundfunktionen 16

H Hauptamtskennzahlen (HAKZ) .....54

Impulswahlverfahren (IWV) .....13

Inbetriebnahme ....8

Basisstation 8

Mobilteil 9

Internes Gespräch 66

Interne Rückfrage 67

Internruf (Paging) 27

L Laden der Akkuzellen ....14

Ladestation KX-A325G (Option) ..... .5 7

Ladezeit ....14

Lautstärke des Tonrufs

Basisstation .....19

Mobilteil 36

Lieferzustand zurücksetzen ..... .56

M Mehrfrequenzwahlverfahren (MFV) ..13

Memoryfunktion ....30

MFV-Zeichendauer .....52

Mobilteil KX-A330G abmelden ....60

anmelden ....58

Betrieb mit mehreren .....57

Inbetriebnahme .....12

N Namen speichern .....20

P Paging .....27

Pausendauer nach AKZ/HAK .....51

Pausenfunktion .....28

Pausentaste .....28

Programmierbare Funktionen ..... 32

Q Quittungston. negativer .....44

R Registrierung der Mobilteile ..... .77

Reinigung ..... 86

Rückfragemodus (Flash/Erde ..... .49

Rückfragetaste R 29

Rufen aller Mobilteile .....66

Ruflautstärke Basisstation ....19

Mobilteil .... 36

Rufmelodie Basisstation ....38

Mobilteil 37

Rufweiterleitung .....64

Rufweiterleitzeit ....65

Rufzuordnung .....62

S Sammelruf 64

Service-Center ..... 88

Sicherheitshinweise 86

Sonstige Funktionen .....27

Sperrnummern 44

Störungsbeseitigung 82

T Tastenquittungston 35

Tastensperre 28

Technische Daten .....94

Teilnehmernummer ..... IO, 27, 59

Telefonanlage ..... 49

Telefonbuch .....20

Eintrag ändern .....26

Eintrag löschen .....27

Rufnummern/Namen speichern ...2 0

Wählen .....24

Trageclip .....81

U Übergabe

ohne Ankündigung ....68

von Gesprächen. 67

Umschaltung auf MFV, zeitweilig .....2 9

v Vorbereitungen .....13

W Wahlkontrolle 44

Wähltasten 10

Wahlverfahren 13

Wahlsperre 42

Wahlwiederholungstaste 18

Z Zeichen und Symbole eingeben . . . ...22

Zeitweilige Umschaltung auf MFV ..29

Zulassung 2

Zurücksetzen in den Lieferzustand ..56

Standard:	DECT=Digital Enhanced Cordless TelecommunicationsGAP=Generic Access Profile (herstellerübergreifendes DECT-Funkübertragungsverfahren)
Kanalzahl;	120 Duplexkanäle
Frequenzbereich:	1,88 GHz bis1,9 GHz
Duplexverfahren:	Zeitmultiplex, 10 ms Rahmenlänge
Kanalraster:	1728 kHz
Bitrate:	1152 kbit/s
Modulation:	GFSK
Sprachcodierung:	32 kbit/s
Sendeleistung:	10 mW, mittlere Leistung pro Kanal
Funkreichweite:	bis zu 300 Metern im freien Gelände,bis zu 50 Metern in Gebäuden
Analoger Telefonanschluss:	Öffentliches Fernsprechnetz/Private Telefonanlage
Stromversorgung:	Steckernetzgerät 230 V - 150 Hz
Stromverbrauch Basisstation:	14,5 VA
Betriebsdauer Mobilteil (mit vollen Akkuzellen):	im Bereitschaftszustand: bis zu 100 Stundenim Gesprächszustand: bis zu 10 Stunden
Betriebsbedingungen:	5" - 40°C, 20 - 80% relative Luftfeuchtigkeit(nicht kondensierend)
Wahlverfahren:	Impuls-/Mehrfrequenz-Wahl
Rückfragetaste (Standard): für Telefonanlagenbetrieb:	Flash (lang/200 ms)Flash (kurz/80 ms)/Erde (300 ms)
Abmessungen Basisstation:	ca. 190mmx 176mmx60mm(LxBxH)
Abmessungen Mobilteil:	ca.198mmx55mmx40mm(LxBxH)
Gewicht Basisstation:	ca. 417 g
Gewicht Mobilteil:	ca. 191 g
Länge der Telefonanschluss-und Netzgeräte-Schnur:	jeweils ca. 3 Meter
Anschlussstecker:
Telefonanschlussschnur:	TAE 6F und Modularstecker 6/4
Netzgeräteschnur:	Modularstecker 6/4
Steckernetzgerät:	Eurostecker

• Technische Änderungen vorbehalten.
• Die in dieser Bedienungsanleitung verwendeten Darstellungen können vom tatsächlichen Produkt leicht abweichen.

Sehr geehrter Kunde,

Sie haben mit dem KX-TCD920G ein Produkt erworben, das nach dem Europastandard für Schnurlose Telefone (DECT) konstruiert worden ist. Die DECT-Technologie zeichnet sich durch eine hohe Sicherheit gegen unbefugtes Abhören im Funkbereich und gute digitale Übertragungsqualität aus.

Dieses Telefon ist für verschiedene Anwendungsbereiche vorgesehen.

Beispielsweise läßt sich das Telefon im Verbund mit mehreren Basisstationen und Mobilteilen einsetzen, um daraus ein kleines Telefonsystem zu bilden:

• Betrieb von bis zu 6 Mobilteilen an einer Basisstation
• Interngespräch zwischen 2 Mobilteilen
• Betrieb eines Mobilteils an bis zu 4 Basisstationen, um über einen vergrößerten Funkbereich eine höhere Erreichbarkeit zu erzielen

Dieses Telefon eignet sich für folgende Anwendungsbereiche:

• Betrieb mit mehreren Mobilteilen
• Betrieb an mehreren Basisstationen
• Anschluss der Basisstation an eine Telefonanlage

Begriffserläuterungen

DECT

Die Abkürzung DECT lautet: Digital Enhanced Cordless Telecommunications und bedeutet "Digitales Telefonieren mit umfangreichen Funktionen in Schnurlosen Telekommunikationseinrichtungen".

Zur einheitlichen Identifikation besitzt dieses Telefon eine Codierung, die beim Einsatz in öffentlichen Funknetzen für zukünftige Netzbetreiber erforderlich ist.

Alle Rechte vorbehalten, insbesondere das des öffentlichen Vortrags und der fotomechanischen Wiedergabe, auch einzelner Teile.

Nachdruck auch auszugsweise, nur mit Genehmigung des Herausgebers (Panasonic Deutschland GmbH) und mit Quellenangabe.

Dieses Telefon erfüllt die Anforderungen der EU-Richtlinien:

C€

73/23/EWG

"Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen"

89/336/EWG

"Elektromagnetische Verträglichkeit" (Grundrichtlinie)

92/31/EWG

"Elektromagnetische Verträglichkeit" (Ergänzung)

93/68/EWG

"Kennzeichnung"

Die Konformität des Telefons mit den o.g. Richtlinien wird durch das CE-Zeichen bestätigt.

Technische Änderungen vorbehalten.

VERTRIEB:

Panasonic Deutschland GmbH

Winsbergring 15,22525 Hamburg

HERSTELLER:

Hergestellt in Großbritannien
