KX-TG1100AR - Telefon PANASONIC - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts KX-TG1100AR PANASONIC als PDF.
| Produkttyp | Digitales Schnurlos-Telefon |
| Modell | KX-TG1100AR |
| Standard | DECT (Digital Enhanced Cordless Telecommunications) |
| Frequenzbereich | 1,88 GHz bis 1,9 GHz |
| Anzahl der Kanäle | 120 Duplexkanäle |
| Stromversorgung Basisstation | 220–240 V, 50 Hz |
| Leistungsaufnahme Basisstation | Bereitschaft: ca. 3,5 W, Maximum: ca. 9,2 W |
| Abmessungen Basisstation (B × H × T) | ca. 58 mm × 123 mm × 115 mm |
| Abmessungen Mobilteil (H × B × T) | ca. 143 mm × 48 mm × 32 mm |
| Gewicht Basisstation | ca. 180 g |
| Gewicht Mobilteil | ca. 120 g |
| Akkutyp | 2 × AAA Ni-MH wiederaufladbar (empfohlen Panasonic P03P) |
| Betriebsdauer (Gesprächszeit) | max. 10 Stunden |
| Betriebsdauer (Standby) | max. 120 Stunden |
| Telefonbuchspeicher | 50 Einträge (Name + Nummer) |
| Anruferliste | 50 Einträge |
| Display | Symbole für Akkuladung, Anrufe, Reichweite, Einstellungen |
| Besondere Funktionen | Anruferanzeige (CLIP), Anklopfen, Tastensperre, Wahlsperre, Direktruf, Interkom, Mobilteil-Suche |
| Zubehör im Lieferumfang | Netzteil (PQLV19CE), Telefonkabel, 2 Akkus (HHR-55AAAB/HHR-4EPT), Akkufachabdeckung |
| Betriebstemperatur | 5 °C bis 40 °C |
| Reinigung | Mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden |
Häufig gestellte Fragen - KX-TG1100AR PANASONIC
Benutzerfragen zu KX-TG1100AR PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Telefon kostenlos im PDF-Format! Finden Sie Ihr Handbuch KX-TG1100AR - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KX-TG1100AR von der Marke PANASONIC.
BEDIENUNGSANLEITUNG KX-TG1100AR PANASONIC
Laden Sie die Akkus vor dem ersten Gebrauch ca. 7 Stunden lang auf.
Bedienungsanleitung
Digitales Schnurlos-Telefon
Modellbez. KX-TG1100AR
Inhalt
Einführung....2
Vorbereitung....4
Anrufen/Beantworten von Anrufen 9
Telefonbuch.... 10
Nützliche Telefoneinstellungen 11
Leistungsmerkmal Anruferanzeige (CLIP).... 14
Nützliche Informationen 15
Zur Verwendung dieser Funktion müssen Sie sich für das Leistungsmerkmal Anruferanzeige (CLIP) anmelden.
Anruferanzeige (CLIP)
Bitte lesen Sie diese Bedienungsanleitung durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie sie zur künftigen Bezugnahme gut auf.
Vielen Dank, dass Sie sich für den Kauf dieses digitalen schnurlosen Telefons von Panasonic entschieden haben.
Zur künftigen Bezugnahme
Bewahren Sie den Originalbeleg auf oder heften Sie ihn ab, damit Sie ihn bei Reparaturen innerhalb des Garantiezeitraums stets verfügbar haben.
Seriennummer (ist auf der Rückseite des Geräts angegeben)
Datum des Kaufs
Name und Adresse des Händlers
Hinweis:
- Dieses Gerät wurde für Verwendung im analogen Telefonnetz in Österreich entwickelt.
- Wenden Sie sich bei Problemen zunächst an Ihren Fachhändler.
Konformitätserklärung:
- Hiermit erklärt Panasonic Communications Co., Ltd., dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der R&TTE-Richtlinie (Radio & Telecommunications Terminal Equipment) 1999/5/EC übereinstimmt.
Die Konformitätserklärungen zu den in diesem Handbuch beschriebenen Panasonic-Produkten können von folgender Website heruntergeladen werden: http://www.doc.panasonic.de
Kontakt:
Mitgeliefertes Zubehör
| Nr. Zubehör Menge | ||
| 1 | Netzteil für BasisstationTeile-Nr. PQLV19CE | 1 |
| 2 | Telefonkabel 1 | |
| 3 | Aufladbare Akkus AAA (R03)Teile-Nr. HHR-55AAAB oder HHR-4EPT | 2 |
| 4 | Akkufachabdeckung*1 | 1 |
*1 Das Mobilteil wird mit angebrachter Akkufachabdeckung geliefert.
①
②
③
④
Hinweis:
- Wenn Sie Akkus ersetzen, nutzen Sie nur 2 wideraufladbare Nickel-Metall-Hybrid (Ni-MH) Akkus vom Typ AAA (R03). Wir empfehlen die Nutzung wideraufladbarer Akkus von Panasonic (Modelbezeichnung P03P).
- Wir übernehmen keine Haftung für entstehende Schäden am Geräte oder Minderung der Leistung, die durch das Nutzen von Nicht-Panasonic Akkus verursacht werden.
Vorbereitung
Wichtige Informationen
Allgemein
- Verwenden Sie nur das im Lieferumfang enthaltene, auf Seite 3 angegebene Netzteil.
- Schließen Sie das Netzteil nur an eine Standard-AC-Steckdose mit 220–240V AC an.
- In folgenden Fällen können mit diesem Produkt keine Anrufe getätigt werden:
- Der/Die Akku(s) des schnurlosen Mobilteils muss/müssen geladen werden oder ist/sind defekt.
- Bei einem Stromausfall. - Die Tastensperre ist aktiviert.
- Bei aktivierter Wahlsperre (nur die im Gerät als Notrufnummern gespeicherten Rufnummern können gewählt werden).
- Öffnen Sie die Basisstation oder das Mobilteil nur zum Auswechseln des/der Akku(s).
- Dieses Produkt darf nicht in der Nähe von medizinischer Notfall-/Intensivpflegeausrüstung verwendet und nicht von Menschen mit Herzschrittmachern betrieben werden.
- Stellen Sie sicher, dass keine Objekte auf das Gerät fallen können und keine Flüssigkeiten in das Gerät verschüttet werden. Setzen Sie das Produkt weder übermäßigem Rauch oder Staub noch mechanischen Schwingungen oder Stößen aus.
- Nur das mitgelieferte Mobilteil kann mit der Basisstation verwendet werden. Andere Mobilteile können nicht registriert oder verwendet werden.
Betriebsumgebung
- Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
- Betreiben Sie dieses Produkt nicht in der Nähe von Wärmequellen, wie beispielsweise Heizungen, Kochern usw. Stellen Sie dieses Produkt nicht in Räumen auf, in denen die Temperatur unter 5 °C oder über 40 °C ist.
- Das Netzteil dient als Trennung zum übrigen Stromnetz. Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Geräts befindet und leicht zugänglich ist.
Warnung:
- Setzen Sie dieses Gerät niemals Regen oder Feuchtigkeit aus, um elektrische Schläge zu vermeiden.
- Ziehen Sie den Netzstecker dieses Gerätes aus der Steckdose, wenn sich Rauch entwickelt, ein außergewöhnlicher Geruch ausströmt oder ungewöhnliche Geräusche zu hören sind. Diese Bedingungen können Brände oder elektrische Schläge auslösen. Warten Sie, bis das Gerät nicht mehr raucht, und wenden Sie sich an eine autorisierte Kundendienststelle.
Sicherheitshinweis für den Umgang mit Akkus
- Wir empfehlen den/die auf Seite 3 genannten Akku(s). Verwenden Sie nur Standardakku(s).
- Verwenden Sie keine alten und neuen Akkus zusammen.
- Entsorgen Sie Akku(s) nicht durch Verbrennen, da sie explodieren können. Beachten Sie die lokalen Abfallbeseitigungsbestimmungen bezüglich besonderen Entsorgungsvorschriften.
- Öffnen und beschädigen Sie den/die Akku(s) nicht. Freigesetztes Elektrolyt aus dem/den Akku(s) ist korrosiv und kann Verbrennungen oder Verletzungen an Augen und Haut hervorrufen. Das Elektrolyt kann bei Verschlucken toxisch wirken.
- Lassen Sie beim Umgang mit dem/den Akku(s) Vorsicht walten. Lassen Sie keine leitenden Materialien, wie Ringe, Armbänder oder Schlüssel, den/die Akku(s) berühren, da dies zu einem Kurzschluss führen kann, bei dem sich der/die Akku(s) und/oder die leitenden Materialien überhitzen und somit Verbrennungen verursachen können.
- Laden Sie den/die im Lieferumfang des Produkts enthaltenen Akku(s) gemäß den Angaben in dieser Gebrauchsanweisung.
- Verwenden Sie zum Laden des/der Akku(s) nur die mitgelieferte Basisstation (bzw. das Ladegerät). Nehmen Sie keine Änderungen an der Basisstation (bzw. am Ladegerät) vor. Die
Vorbereitung
Nichtbefolgung dieser Anweisungen kann zum Aufquellen oder Explodieren des/der Akku(s) führen.
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)
Entsprechend den grundlegenden Firmengrundsetzten der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.
Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union
Dieses Symbol ist nur in der Europäischen Union gültig.

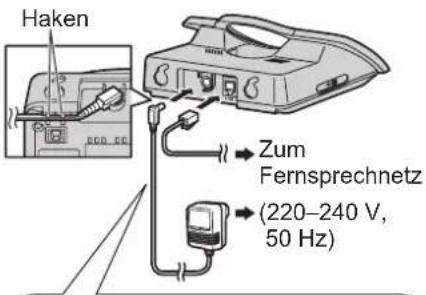

Anschlüsse
Hinweis:
- Schließen Sie das Telefonkabel niemals während eines Gewitters an.
- Schließen Sie das Netzteil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdose ziehen könnte.
Aufstellort
Für einen rauschfreien Betrieb bei maximaler Kommunikationsentfernung stellen Sie die Basisstation wie folgt auf:
- Nicht in der Nähe von elektrischen Geräten, wie TV-Geräten, Radiogeräten, PCs oder weiteren Telefonen.
- An einer leicht zu erreichenden und zentralen Stelle.
Einsetzen des Akkus
Setzen Sie die Akkus mit dem Minuspol ( ) zuerst ein. Schließen Sie die
Vorbereitung
Akkufachabdeckung.
- Verwenden Sie nur die mitgelieferten aufladbaren Akkus (Seite 3, 4).
Ein-/Ausschalten des Geräts
Einschalten
Halten Sie [✗①] ca. 1 Sekunde gedrückt.
Ausschalten
Halten Sie [✗①] ca. 2 Sekunden gedrückt.
Laden des Akkus
Legen Sie das Mobilteil vor dem ersten Gebrauch ca. 7 Stunden lang auf die Basisstation.
Akkuladung
| Akkusymbol Akkuladung | |
| Ganz aufgeladen. | |
| Hoch | |
| Mittel | |
| Niedrig | |
| Muss aufgeladen werden. | |
Panasonic Ni-MH Akku Leistung
| Betrieb Betriebsdauer | |
| In Dauerbetrieb Max. 10 Stunden | |
| In dauerhaftem Standby-Modus | Max. 120 Stunden |
Hinweis:
- Es ist normal daß beim erstmaligen Aufladen der Akkus nicht die volle Ladeleistung erreicht wird. Die Maximale Batterieleistung wird erst nach einigen kompletten Lade-/Entladezyklen erreicht.
- Die tatsächliche Akkuleistung hängt davon ab, wie häufig das Mobilteil verwendet bzw. nicht verwendet wird (Standby).
- Selbst nach einer vollständigen Ladung des Mobilteils kann es weiterhin auf der Basisstation oder dem Ladegerät liegen bleiben, ohne daß ein negativer Effekt für die Batterien entsteht.
- Nach Austausch der Batterien kann es zu einer fehlerhaften Ladungsanzeige kommen. Laden Sie das Mobilteil in diesem Fall für mindestens 7 Stunden auf der Basisstation oder dem Ladegerät auf.

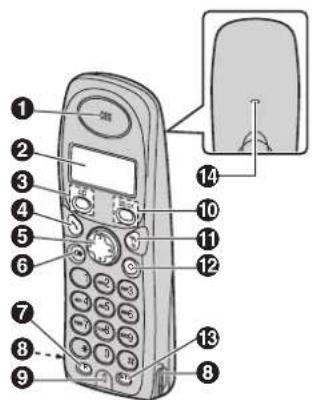

Bedienelemente
Mobilteil
① Hörer
② Display
③ 【□□】 (Telefonbuch)
④ [→] (Gespräch)
⑤ Navigation ([▲]/[▼]/[▶]/[◀])
⑥ 【○】(Wahlwiederholung/Pause)
⑦ [R] (Rückfrage)
8 Ladekontakte
⑨ Mikrofon
⑩ [☐/OK] (Menü/OK)
⑪ [✗①] (Aus/Betrieb)
⑫ [C] (Löschen)
⑬ [INT] (Interkom)
Vorbereitung
14 Klingel
Basisstation
① Ladekontakte
② 【•】(Ruf-Taste)
Displays
| Symbole Bedeutung | |
| Υ | Innerhalb der Reichweite einer Basisstation |
| Außerhalb der Reichweite, keine Registrierung oder Basisstation nicht eingeschaltet | |
| Paging, Interngespräche-Modus oder Zugriff auf die Basisstation | |
| Einen Anruf tätigen/entgegennehmen | |
| Telefonbuchmodus | |
| Einstellmodus | |
| Für den Voice Mail-Dienst (Seite 14) | |
| Akkuladung | |
| Wahlsperre ist aktiviert (Seite 11). | |
| Direktruf ist aktiviert (Seite 12). | |
| Tastensperre ist aktiviert (Seite 9). | |
| Rufton ist deaktiviert (Seite 11). | |
| Wird angezeigt, wenn Sie [#] drücken. | |
| Symbole Bedeutung | |
| .. 1.. | Wenn “BS KENNUNG” als Anzeige für den Standby-Modus ausgewählt wird (Seite 11) und die aktuelle Basisstationsnummer 1 ist, wird “-1-” angezeigt. |
| [2] | Wenn “HANDY NUMMER” als Anzeige für den Standby-Modus ausgewählt wird (Seite 11) und die aktuelle Mobilteil-Nummer 2 ist, wird “[2]” angezeigt. |
| 044 neue AnrufeWenn neue Anrufe empfangen wurden, zeigt das Display die Anzahl der neuen Anrufe an. | |
In dieser
Bedienungsanleitung verwendete Symbole
| Symbol Bedeutung | |
| 【OK】 | Drücken Sie【OK】. |
| → | Gehen Sie auf den nächsten Vorgang weiter. |
| “ ” Wählen | Sie die in Anführungszeichen gesetzten Wörter im Display (z. B. “EINST HANDY”) durch Drücken von【▲】 oder【▼】 aus. |
Display-Sprache
1 [☐/OK]
2 Drücken Sie [▲] oder [▼], um "EINST HANDY" auszuwählen. → [▶]
3 Drücken Sie [▲] oder [▼], um "DISPLAY MENU" auszuwählen. → [▶]
4 Drücken Sie [▲] oder [▼], um "SPRACHE" auszuwählen. → [▶]
5 Drücken Sie [▲] oder [▼], um die
Vorbereitung
gewünschte Sprache auszuwählen. → [▶] → [✗①]
Hinweis:
- Wenn Sie eine Sprache auswählen, die Sie nicht lesen können, drücken Sie [✗①], [≡/OK], dann [▼], dann [▶], dann 3 Mal [▼], dann [▶], dann 2 Mal [▼] und dann [▶], wählen Sie die gewünschte Sprache aus, und drücken Sie anschließend [▶]. Drücken Sie [✗①].
Datum und Uhrzeit
1 [☐/OK]
2 Drücken Sie [▲] oder [▼], um "EINSTELL BS" auszuwählen. → [▶] → [*]
3 Geben Sie die aktuelle Uhrzeit (Stunde und Minute) (im 24-Stunden-Format) ein.
- Wenn Sie einen Fehler gemacht haben, drücken Sie auf [C]. Die Ziffern werden von rechts nach links gelöscht.
4 [▶] 2 Mal → [※] 2 Mal
5 Geben Sie Tag, Monat und Jahr ein.
- Wenn Sie einen Fehler gemacht haben, drücken Sie auf [C]. Die Ziffern werden von rechts nach links gelöscht.
6 [▶] → [✗①]
Anrufen/Beantworten von Anrufen
Anrufen
1 Wählen Sie die Rufnummer. → [→]
2 Drücken Sie nach Beendigung des Gesprächs [✗①] oder legen Sie das Mobilteil auf die Basisstation.
Anrufe entgegennehmen
1 Drücken Sie [→], um den Anruf zu beantworten.
- Sie können einen Anruf auch entgegennehmen, indem Sie eine beliebige Wahltaste, [0] bis [9], [*], [#], oder [INT], drücken. (Any Key Answer-Funktion)
2 Drücken Sie nach Beendigung des Gesprächs [✗①] oder legen Sie das Mobilteil auf die Basisstation.
Mobilteil-Suchfunktion
1 Drücken Sie [•••] an der Basisstation.
2 Um den Mobilteil-Ruf zu beenden, drücken Sie [•••] an der Basisstation oder [••] am Mobilteil.
So stellen Sie die Lautstärke des Mobilteil-Hörers ein
Drücken Sie [▲] oder [▲] während eines Gesprächs.
Die Pause-Taste
(Nebenstellenanlage/
Amtsleitungsmerkmale)
Eine Pause ist gelegentlich erforderlich, wenn ein Anruf über eine Nebenstellenanlage getätigt wird, oder wenn Ferngespräche geführt werden. Durch 1-maliges Drücken von [●] wird eine Pause erzeugt. Drücken Sie wiederholt [●], um längere Pausen zu erzeugen.
Wahlwiederholungsfunktionen (Wahlwiederholung/Speichern/
Bearbeiten vor dem Anrufen/Löschen)
1 [●] → Drücken Sie [▲] oder [▼], um die gewünschte Nummer auszuwählen.
2 ■ Wahlwiederholung:
$$ [ \nearrow ] $$
■ Speichern:
$$ \begin{array}{l} [ \triangleright ] \rightarrow " S A V E E I N T R A G" \rightarrow [ \triangleright ] \rightarrow \ \begin{array}{l}\text { [☐/OK] } \rightarrow \text { Geben Sie den Namen ein (max. 9 Zeichen; Seite 10). } \rightarrow \text { [☐/OK] }\end{array} \ \end{array} $$
■ Bearbeiten vor dem Anrufen:
$$ \begin{array}{l}\text { [▶] } \rightarrow \text { "NR EINFUEGEN" } \rightarrow \text { [▶] } \rightarrow\\text { Bearbeiten Sie die Nummer. } \rightarrow \text { [◀] }\end{array} $$
■ Löschen:
$$ [ \triangleright ] \rightarrow " L O E S C H E N" /" A L L E L O S C H E N" $$
$$ \rightarrow [ \triangleright ] \rightarrow " J A" \rightarrow [ \triangleright ] \rightarrow [ \text { ✗ } ① ] $$
Tastensperre
Das Mobilteil kann gesperrt werden, sodass keine Anrufe getätigt oder Einstellungen vorgenommen werden können. Eingehende Anrufe können entgegengenommen werden, alle anderen Funktionen sind bei aktivierter Tastensperre jedoch inaktive. Zur Aktivierung der Tastensperre halten Sie [III/OK] ca. 2 Sekunden gedrückt. Zur Deaktivierung der Tastensperre halten Sie [III/OK] ca. 2 Sekunden lang gedrückt.
Die Taste R (zur Verwendung der Rückfrage-Funktion)
[R] wird als Zugang zu speziellen Funktionen Ihrer TK-Anlage bzw. Ihres Telefonanbieters (Anklopfen, Makeln, usw.) verwendet. Wenn Ihr Telefon Anklopfen unterstützt, können Sie während eines Gesprächs durch Drücken von
[R] zwischen dem ersten und dem zweiten Anrufer umschalten.
Einzelheiten erfahren Sie bei Ihrem Service Betreiber/Ihrer Telefongesellschaft.
Hinweis:
- Wenn das Gerät an eine Nebenstellenanlage angeschlossen ist, wenden Sie sich für weitere Details an den Verkäufer der Nebenstellenanlage.
Telefonbuch
Hinzufügen von Einträgen zum Telefonbuch
Das Telefonbuch ermöglicht es Ihnen, Anrufe zu tätigen, ohne manuell wählen zu müssen. Sie können dem Telefonbuch 50 Namen und Telefonnummern hinzufügen.
1 [☐OK] 2 Mal
2 Geben Sie die Rufnummer des Teilnehmers ein (max. 24-stellig). → [☐/OK]
3 Geben Sie den Namen des Teilnehmers ein (max. 9 Zeichen). → [☐/OK] → [✗①]
Hinweis:
- Wenn die Anruferinformationen eingehen und sie mit einer Telefonnummer übereinstimmen, die im Telefonbuch gespeichert ist, wird der gespeicherte Name angezeigt.
Zeichentabelle
| Tasten Zeichen | |||||
| [1] | # | [ ] | * | , | - / 1 |
| [2] | A | B | C | 2 | |
| [3] | D | E | F | 3 | |
| [4] | G | H | I | 4 | |
| [5] | J | K | L | 5 | |
| [6] | M | N | O | 6 | |
| [7] | P | Q | R | S | 7 |
| [8] | T | U | V | 8 | |
| [9] | W | X | Y | Z | 9 |
| [0] | (Leerzeichen) 0 | ||||
Bearbeiten/Korrigieren von Eingabefehlern
1 Drücken Sie [◀] oder [▶], um den Cursor rechts neben die Ziffer/das Zeichen zu setzen, die bzw. das Sie ändern möchten.
2 [c] → Geben Sie das/die richtige Zeichen/Ziffer ein.
Tätigen/Bearbeiten/Löschen von Anrufen
1 [□□] → Drücken Sie [▲] oder [▼], um den gewünschten Eintrag anzuzeigen.
2 ■ Anrufen:
[\~]
■ Bearbeiten:
■ Löschen:
$$ [ \triangleright ] \rightarrow " E D I T I E R E N" \rightarrow [ \triangleright ] \rightarrow $$
$$ \text { Bearbeiten Sie die Rufnummer. } \rightarrow $$
$$ [ \text { ☉ } / \mathrm{OK} ] \rightarrow \text { Bearbeiten Sie den Namen. } $$
$$ \rightarrow [ \text { 回 } ] $$
$$ [ \triangleright ] \rightarrow " L O E S C H E N" \rightarrow [ \triangleright ] \rightarrow " J A" $$
$$ \rightarrow [ \triangleright ] \rightarrow [ \text { ✗ } ① ] $$
Kurzwahl (Hotkey)
Einer Kurzwahltaste (einem Hotkey) einen Telefonbucheintrag zuweisen
Die Wahltasten [1] bis [9] können jeweils als Kurzwahltasten (so genannte Hotkeys) verwendet werden, mit deren Hilfe Sie eine Rufnummer per einmaligem Tastendruck aus dem Mobilteil-Telefonbuch wählen können.
1 【□□】 → Drücken Sie [▲] oder [▼], um den gewünschten Eintrag anzuzeigen. → 【□/OK】
2 "ZIELWAHL NR" → [▶]
3 Wählen Sie die gewünschte Wahltaste. → [▶]
- Wenn die Wahltaste bereits als Kurzwahltaste (Hotkey) zugewiesen ist, blinkt die ausgewählte Nummer.
4 "JA" → [▶] → [✗①]
Tätigen/Löschen von Anrufen
1 Halten Sie die gewünschte Kurzwahltaste (Hotkey) ([1] bis [9]) gedrückt.
2 ■ Anrufen:
[\~]
■ Löschen:
$$ [ \triangleright ] 2 \text { Mal } \rightarrow " J A" \rightarrow [ \triangleright ] \rightarrow [ \times ① ] $$
Anleitung zum Einstellen des Mobilteils
So passen Sie das Mobilteil an:
1 [回OK]
2 Drücken Sie [▲] oder [▼], um "EINST HANDY" auszuwählen. → [▶]
3 Drücken Sie [▲] oder [▼], um den gewünschten Eintrag im Einstellungsmenü des Mobilteils auszuwählen. → [▶]
4 Drücken Sie [▲] oder [▼], um den gewünschten Eintrag im Untermenü auszuwählen. → [▶]
5 Drücken Sie [▲] oder [▼], um die gewünschte Einstellung auszuwählen, oder folgen Sie den Anweisungen in der Spalte "Funktion" der Tabelle.
- Um den Vorgang zu beenden, drücken Sie [✗0].
| Menü Mobilteil-Einstellungen | Untermenü Funktion | (Standardeinstellung) | |
| ZEITALARM SET ALARM | Terminruf einstellen.Stellen Sie vorher Datum und Uhrzeit ein (Seite 8).- Geben Sie die gewünschte Stunde und Minute ein (24-Stunden-Format). →【▶】- Wählen Sie die gewünschte Einstellung. →【▶】 | ||
| ALARM AN/AUS | Alarmhäufigkeit ändern (“AUS”). | ||
| RUFTON MENUE VOL | RUFTON | Mobilteil-Ruftonlautstärke (Stufe 6) | |
| EXT RUFTON | Rufton für externe Anrufe (“TYP 1”) | ||
| INT RUFTON | Rufton für interne Anrufe (“TYP 1”) | ||
| PAGE RUFTON | Rufton für Lokalisierung (“TYP 1”) | ||
| ALARM | Rufton für Alarm (“TYP 1”) | ||
| TOENE MENUE TASTENTON | Tastentöne Ein/Aus (“EIN”) | ||
| Anklopfton Ein/Aus (“EIN”) | |||
| REICHW ALARM | Bereichsalarm Ein/Aus (“AUS”) | ||
| AKKU WARNTON | Akku-Warnton Ein/Aus (“EIN”) | ||
| DISPLAY MENU DISPL | ANZEIG | Anzeige für Standby-Modus (“UHR”) | |
| ANZEIG GESPR | Anzeige für den Gesprächsmodus (“GESPR ZEIT”) | ||
| SPRACHE | Display-Sprache (“DEUTSCH”): Seite 7 | ||
| RUF OPTION WAHLSPERRE | Wahlsperre Ein/Aus (“AUS”)*1- Geben Sie die Mobilteil-PIN ein (Standardwert: “0000”).*2- Wählen Sie die gewünschte Einstellung. →【▶】 | ||
Nützliche Telefoneinstellungen
*1 Die Wahlsperre verhindert externe Anrufe. Bei Aktivierung der Wahlsperre können nur Notrufe gemacht werden. Zum Speichern der Notrufnummern siehe Seite 13.
*2 Wenn Sie die PIN vergessen, lesen Sie Seite 17.
*3 Per Direktruf können Sie eine voreingestellte Rufnummer einfach durch Drücken auf [→] wählen. Es ist kein Wählvorgang erforderlich.
*4 Wenn Sie die PIN ändern, notieren Sie sich bitte Ihre neue PIN, da das Gerät Ihnen die PIN nicht anzeigt.
*5 Mit dem automatischen Gesprächsmodus können Sie Anrufe entgegennehmen, indem Sie einfach das Mobilteil von der Basisstation nehmen. Sie müssen nicht [ ] drücken.
Anleitung zum Einstellen der Basisstation
So passen Sie die Basisstation an:
1 [OK]
2 Drücken Sie [▲] oder [▼], um "EINSTELL BS" auszuwählen. → [▶]
• "EINGABE FKT" wird angezeigt.
3 Geben Sie die gewünschte Codenummer ein. Folgen Sie den Anweisungen in der Spalte "Funktion" in der Tabelle.
- Um den Vorgang zu beenden, drücken Sie [✗①].
| Code-Nr. Funktion (Standardeinstellung) | |
| [0] | Basisstation auf die Standardeinstellungen zurücksetzen. *1– Geben Sie die Basisstations-PIN ein (Standardwert: “0000”).*2 → [▶] |
| [3] | Flashzeit (100 ms) *3– Geben Sie die Basisstations-PIN ein (Standardwert: “0000”).*2 → [2] → [1]– Wählen Sie die gewünschte Einstellung aus, indem Sie für 80 ms [1], für 100 ms [2] oder für 200 ms [3] drücken. → [▶] |
12
Nützliche Telefoneinstellungen
| Code-Nr. Funktion (Standardeinstellung) | |
| [5] | Ändern der PIN der Basisstation (“0000”).*4– Geben Sie die aktuelle 4-stellige Basisstations-PIN ein. *2– Geben Sie die neue 4-stellige Basisgeräte-PIN ein.– Geben Sie erneut die neue 4-stellige Basisgeräte-PIN ein. |
| [6] | Wahlkontrolle*5■ Einstellung der Wahlkontrolle– Geben Sie die Basisstations-PIN ein (Standardwert: “0000”).*2 → Drücken Sie die gewünschten Mobilteil-Nummern. →【▶】– Geben Sie die zu sperrende Rufnummer (bis zu 8 Zeichen) ein.• Zur Auswahl eines anderen Speicherplatzes drücken Sie wiederholt auf【▶】und geben eine Nummer ein.–【▶】■ Aktivieren/Deaktivieren der Wahlkontrolle– Geben Sie die Basisstations-PIN ein (Standardwert: “0000”).*2• Die Mobilteil-Nummer wird angezeigt. Blinkende Nummern zeigen an, dass die Wahlkontrolle aktiviert ist; nicht blinkende Nummern zeigen an, dass die Wahlkontrolle deaktiviert ist.– Drücken Sie die gewünschten Mobilteil-Nummern, die aktiviert/deaktiviert werden sollen. →【▶】2 Mal |
| Notrufnummer (“122”, “133”, “144”)*6– Geben Sie die Basisstations-PIN ein (Standardwert: “0000”).*2 →【∗】■ Speichern:– Geben Sie die Notrufnummer ein (max. 8 Ziffern).• Zur Auswahl eines anderen Speicherplatzes drücken Sie wiederholt auf【▶】und geben eine Nummer ein.–【▶】■ Bearbeiten:Drücken Sie【▶】, um die gewünschte Nummer anzuzeigen. →【C】→Geben Sie die neue Notrufnummer ein. →【▶】 | |
| [*] | Datum und Uhrzeit: Seite 8 |
*1 Nur die Einstellung der Notrufnummer wird nicht zurückgesetzt.
*2 Wenn Sie die PIN vergessen, lesen Sie Seite 17.
*3 Ändern Sie gegebenenfalls die Flashzeit gemäß den Anforderungen Ihrer Nebenstellenanlage oder Ihres Service Providers/Ihrer Telefongesellschaft. Nähere Informationen erhalten Sie bei Ihrem nächstgelegenen Panasonic-Service Center.
*4 Wenn Sie die PIN ändern, notieren Sie sich bitte Ihre neue PIN, da das Gerät Ihnen die PIN nicht anzeigt.
*5 Die Funktion der Wahlkontrolle verhindert, dass Sie mit dem Mobilteil bestimmte Telefonnummern wählen können. Pro Mobilteil können Sie bis zu 10 wahlkontrollierte Rufnummern (Speicherplätze 0 bis 9) zuweisen.
*6 Diese Funktion legt fest, welche Rufnummern trotz aktivierter Wahlsperre gewählt werden können. Insgesamt können 4 Notrufnummern (Speicherplätze 1 bis 4) gespeichert werden.
Leistungsmerkmal Anruferanzeige (CLIP)
Verwenden des Leistungsmerkmals Anruferanzeige (CLIP)
Wichtig:
- Dieses Gerät ist mit der Anruferanzeige (CLIP) kompatibel. Zur Verwendung der Anruferanzeige (CLIP)-Funktionen (z. B. die Anzeige der Rufnummern von Anrufern) müssen Sie sich für das Leistungsmerkmal Anruferanzeige (CLIP) anmelden. Einzelheiten erfahren Sie bei Ihrem Service Provider/Ihrer Telefongesellschaft.
Anruferanzeige (CLIP)-Funktionen
Display-Anzeigen
- Wenn neue Anrufe empfangen wurden, zeigt das Display die Anzahl der neuen Anrufe an. Beispiel: Es sind 4 neue Anrufe eingegangen.
04
• Die Rufnummern der letzten 50 unterschiedlichen Anrufer werden in der Anruferliste erfasst. Beispiel:
0 12345678986
*1 Wird angezeigt, wenn dieser Anruf bereits angezeigt oder entgegengenommen wurde. Drücken Sie zum Rückrufen auf [\~].
- "DIENST NI VO": Der Anrufer rief von einem Anschluss an, der das Leistungsmerkmal Anruferanzeige (CLIP) nicht unterstützt.
- "KEINE RUFNR": Der Anrufer hat sich gegen das Übermitteln der Anruferdaten entschieden (Rufnummernunterdrückung).
Anklopfen mit Anruferanzeige (CLIP) Um diesen Dienst nutzen zu können, müssen Sie ihn bei Ihrem Service Provider/Ihrer Telefongesellschaft anmelden. Wenn Sie
während eines Gesprächs einen Anklopfton am Mobilteil hören, werden die Informationen des zweiten Anrufers im Display angezeigt. Sie können den zweiten Anruf entgegennehmen, indem Sie [R] drücken. Der erste Anruf wird geparkt. Drücken Sie erneut [R], um zum ersten Anrufer zurückzuschalten. Nähere Informationen zu diesem Dienst erhalten Sie bei Ihrem Service Provider/Ihrer Telefongesellschaft.
Speichern/Bearbeiten/Löschen
1 Drücken Sie [▲] oder [▼], um den gewünschten Eintrag anzuzeigen. → [▶]
2 ■ Speichern:
$$ \begin{array}{l} " \text { SAVE EINTRAG }" \rightarrow [ \blacktriangleright ] \rightarrow [ \square / O K ] \ \rightarrow \text { Geben Sie den Namen des } \ \text { Teilnehmers ein (max. 9 Zeichen; Seite } \ 1 0). \rightarrow [ \text { 回 } / \mathrm{OK} ] \rightarrow [ \text { ✗① } ] \ \end{array} $$
■ Bearbeiten:
"NR EINFUEGEN" → [▶] → Drücken Sie [◀] oder [▶], um den Cursor rechts neben die zu bearbeitende Stelle zu setzen. → Bearbeiten Sie die Rufnummer. → [\~]
■ Löschen:
$$ \begin{array}{l} " \text { LOESCHEN }" /" \text { ALLE LOSCHEN }" \rightarrow [ \blacktriangleright ] \ \rightarrow \text { “JA” } \rightarrow [ \blacktriangleright ] \rightarrow [ \text { ✗① } ] \ \end{array} $$
Sprach-Mail-Service
Voice Mail ist ein automatischer Antwortdienst, der von Ihrem Service Provider/Ihrer Telefongesellschaft angeboten wird. Wenn Sie sich für diesen Dienst anmelden, kann das Voice Mail-System Ihres Service Providers/Ihrer Telefongesellschaft Anrufe für Sie entgegennehmen, falls Sie nicht erreichbar sind oder Ihre Leitung besetzt ist. Nachrichten werden vom Service Provider/der Telefongesellschaft aufgezeichnet, nicht von ihrem Telefon. Wenn Sie neue Nachrichten erhalten haben, wird am Mobilteil angezeigt. Nähere Informationen zu diesem Dienst erhalten Sie bei Ihrem Service Provider/Ihrer Telefongesellschaft.
Hinweis:
- Wenn 📄) auch nach dem Abhören der neuen Nachrichten im Display angezeigt wird, blenden Sie sie aus, indem Sie [◀] 2 Sekunden lang drücken.
Fehlerbehebung
Sollten Sie noch immer Probleme haben, nachdem Sie die Anweisungen in diesem Abschnitt befolgt haben, ziehen Sie das Netzteil ab und schalten das Mobilteil aus. Schließen Sie das Netzteil dann wieder an und schalten Sie das Mobilteil wieder ein.
| Problem Ursache und Lösung | |
| Y blinkt. | Das Mobilteil ist zu weit von der Basisstation entfernt. Bringen Sie es näher an die Basisstation heran.Das Netzteil ist nicht angeschlossen. Prüfen Sie die Anschlüsse.Sie verwenden das Mobilteil oder die Basisstation in einer Umgebung mit hoher elektrischer Interferenz. Platzieren Sie Mobilteil und Basisstation nicht in der Nähe von Interferenzverursachern, wie Antennen oder Handys.Die Registrierung des Mobilteils ist annulliert. Registrieren Sie das Mobilteil mit der folgenden Methode an der Basisstation.1 【OK】2 “EINST HANDY” → [▶]3 “REGISTRERUN” → [▶]4 “BUCHE HANDY” → [▶]5 Halten Sie [•••] an der Basisstation ca. 5 Sekunden gedrückt.Wenn alle registrierten Mobilteile zu klingeln beginnen, drücken Sie [•••], um den Vorgang zu beenden, und starten dann erneut mit Schritt 1.Der Rest des Vorgangs muss innerhalb einer Minute abgeschlossen werden.Drücken Sie [▲] oder [▼], um eine Basisstations-Nummer auszuwählen. → [▶]7 Warten Sie, bis "BS PIN" angezeigt wird. → Geben Sie die Basisstations-PIN ein (Standardwert: “0000”). → [▶]Wenn Sie die PIN vergessen, lesen Sie Seite 17.Ein Bestätigungston ertönt und Y blinkt nicht mehr.Wenn Y immer noch blinkt, wiederholen Sie den Vorgang ab Schritt 1. |
Nützliche Informationen
| Problem Ursache und Lösung | |
| Es kann nicht angerufen oder es können keine Anrufe empfangen werden. | Das Netzteil oder das Telefonkabel ist nicht angeschlossen. Prüfen Sie die Anschlüsse.Die Wahlsperre ist aktiviert. Schalten Sie sie aus (Seite 11).Sie haben eine wahlkontrollierte Rufnummer gewählt (Seite 13).Die Tastensperre ist aktiviert. Schalten Sie sie aus (Seite 9). |
| Das Gerät erzeugt kein Rufsignal. | Der Rufton ist ausgeschaltet. Einstellen der Ruftonlautstärke (Seite 11). |
| Das Mobilteil-Display ist leer. | Das Mobilteil ist nicht eingeschaltet. Schalten Sie das Gerät ein (Seite 6). |
| Das Mobilteil lässt sich nicht einschalten. | Stellen Sie sicher, dass die Akkus korrekt eingesetzt sind (Seite 5).Laden Sie die Akkus vollständig auf (Seite 6). |
| Ein Besetztzeichen ist hörbar, wenn Sie [IMAGE] drücken. | Das Mobilteil ist zu weit von der Basisstation entfernt. Bringen Sie es dichter heran und wiederholen Sie den Vorgang. |
| Statisches Rauschen, Einblendungen/Ausblendungen von Geräuschen, Überblendungen. Störungen von anderen Elektrogeräten. | Stellen Sie Basisstation und Mobilteil entfernt von anderen elektrischen Geräten auf.Bringen Sie das Mobilteil näher an die Basisstation heran. |
| Während eines Gesprächs hören Sie ein Geräusch. | Sie verwenden das Mobilteil oder die Basisstation in einer Umgebung mit hoher elektrischer Interferenz. Platzieren Sie Mobilteil und Basisstation nicht in der Nähe von Interferenzverursachern, wie Antennen oder Handys. |
| Durch Drücken von [○●] wird die zuletzt gewählte Nummer nicht angezeigt/gewählt. | Die wiederholt gewählte Nummer umfasste mehr als 24 Stellen. Wiederholen Sie die Wahl der Nummer manuell. |
| Ich habe die Akkus vollständig geladen, blinkt jedoch noch immer. | Reinigen Sie die Ladekontakte und laden Sie die Akkus erneut auf (Seite 6).Die Akkus müssen ausgewechselt werden (Seite 5). |
| Es werden keine Anruferdaten angezeigt. | Sie müssen sich für die Nutzung des Leistungsmerkmals Anruferanzeige (CLIP) angemeldet haben. |
Nützliche Informationen
| Problem Ursache und Lösung | |
| Ich habe die PIN vergessen. | Ändern Sie die PIN wie folgt.Mobilteil-PIN:1 [☐/OK]2 “EINST HANDY” → [▶]3 “ANDERE OPT” → [▶]4 “PIN AENDERN” → [▶]5 Drücken Sie [★][7][0][0][0].6 Geben Sie die neue 4-stellige Mobilteil-PIN ein.7 Geben Sie erneut die neue 4-stellige Mobilteil-PIN ein.8 [✗1]Basisstations-PIN:1 [☐/OK]2 “EINSTELL BS” → [▶]3 Drücken Sie [5].4 Drücken Sie [★][7][0][0][0].5 Geben Sie die neue 4-stellige Basisgeräte-PIN ein.6 Geben Sie erneut die neue 4-stellige Basisgeräte-PIN ein.7 [✗1] |
Nützliche Informationen
Technische Daten
■ Standard: DECT (Digital Enhanced Cordless Telecommunications: Erweiterte Schnurlose Digital-Kommunikation)
■ Anzahl der Kanäle: 120 Duplexkanäle
■ Frequenzbereich: 1,88 GHz bis 1,9 GHz
■ Duplexverfahren: TDMA (Time Division Multiple Access: Zeitmultiplexverfahren)
■ Kanalabstand: 1.728 kHz
■ Bitrate: 1.152 kbit/s
■ Modulation: GFSK (Gaussian Frequency Shift Keying: Frequenzumtastung mit Gauss-Filter)
■ RF-Übertragungsleistung: Ca. 250 mW
■ Stromversorgung: 220–240 V, 50 Hz
■ Leistungsaufnahme:
Basisstation:
Bereitschaft: Ca. 3,5 W
Maximum: Ca. 9,2 W
■ Betriebsbedingungen: 5 °C–40 °C, 20 %–80 % relative Luftfeuchtigkeit (trocken)
■ Abmessungen:
Basisstation: Ca. 58 mm × 123 mm × 115 mm
Mobilteil: Ca. 143 mm × 48 mm × 32 mm
■ Masse (Gewicht):
Basisstation: Ca. 180 g
Mobilteil: Ca. 120 g
Hinweis:
- Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.
Wandmontage
Hotline für Bedienauskünfte
Spezialisten leisten schnelle Hilfe, wenn bei der Einrichtung und Bedienung des Modells Fragen oder Probleme auftreten sollten.
0810 555 777 (zum Ortstarif)
Mo.-Fr. 8.00 – 20.00 Uhr
Sa. 12.00 – 17.00 Uhr
Reparatur – Service
Nutzer eines DECT-Schnurlos-Telefons von Panasonic können den Reparatur-Service in Anspruch nehmen.
Servicestellen:
Fa. Digital-Electronic-Center Service GmbH
Laxenburgerstr. 252
1230 Wien
Tel. +43 (01) 961 66 33
E-Mail: office@decservice.at
Fa. Frisch
Lokalbahnweg 12
4060 Leonding
Tel. +43 (0732) 67 69 61
E-Mail: office@frisch.at
Hotline für technische Anfragen
0900 700 706 (0,872€ / Minute)
Rufnummer der Reparatur-Hotline: 0900 700 706 Kostenpflichtig!
CE0436
1999/5/EC
Vertrieb:
Panasonic Austria
Laxenburger Strasse 252, 1230, Vienna, ÖSTERREICH
Panasonic Communications Zhuhai Co., Ltd.
3 Ping Xi 8 Lu, Nanping Keji Gongye Yuan, Zhuhai, Guangdong, China 519060
Urheberrecht:
Dieses Material ist von Panasonic Communications Co., Ltd. urheberrechtlich geschützt und darf nur für interne Zwecke reproduziert werden. Jede weitere Reproduktion des Materials, sowohl im Ganzen als auch auszugsweise, ist ohne schriftliche Genehmigung von Panasonic Communications Co., Ltd. nicht gestattet.
© 2006 Panasonic Communications Co., Ltd. Alle Rechte vorbehalten.
PQQX15262ZA DC0206DA0
