BEDIENUNGSANLEITUNG Haube MAAN

Allgemein Stromversorgung

160 W

Leistung Glühlampen

2x25W (MAX 2x25W)

der Luftauslass

90mm×90mm

Allgemeine Sicherheit und Installation:

• Nach Abschluss der Installation sind die Bedingungen und Richtlinien, die in diesem Handbuch festgelegt.
• Das Gerät ist für den privaten Gebrauch bestimmt. Wenn Sie es zum Zwecke der Catering-Geschäft, Garantie Bedingungen ändern.
• Entfernen Sie nicht den Stecker aus der Steckdose ziehen an der Schnur.
  • Das Netzkabel muss nicht an die heiße Oberfläche.
  • Sie das Gerät nicht benutzen, wenn das Netzkabel beschädigt ist.
• Kapuze, verwendet werden, um Kochdünste außerhalb entfernen, verbinden Sie es mit dem Lüftungskanal (nicht zu Schornsteinen, Rauch oder Verbrennung in Dienst verbunden).
• Der Hersteller lehnt jede Verantwortung für Schäden, die durch die Installation entgegen den Anweisungen für die Verwendung verursacht.
• Alle Änderungen in der Gestaltung der Motorhaube von einer Person gemacht, ohne dass die entsprechenden Berechtigungen, um die Haftung des Herstellers ausgeschlossen.
• Wenn die Dunstabzugshaube gleichzeitig als Geräte Verbrennen von Gas oder anderen Brennstoffen verwendet wird, sollte der Raum gut belüftet sein (nicht Rezirkulation).
• Unter der Haube über der Küche nicht mit offener Flamme,
• Wenn das Netzkabel ist nicht abnehmbar, beschädigt ist, sollte es durch ein spezielles Kabel oder Montage beim Hersteller oder Kundendienst ersetzt werden.
• Air Haube kann nicht in den Kanal für die Abgasabführung aus der Verbrennung mit Gas oder anderen Brennstoffen (außer für die Hauben geschlossen entladen werden
• Vor dem Anschluss der Haube an das Stromnetz und die Überprüfung der korrekten Funktion immer, ob das Netzkabel ordnungsgemäß installiert ist und nicht von der Haube wurde während der Installation überfordert.
  • Vor der Reinigung ziehen Sie den Stecker aus der Steckdose.
• Wenn der Reinigungsvorgang nicht durchgeführt wird gemäß den Anweisungen besteht die Gefahr eines Brandes.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnisse benutzt werden, es sei denn, sagt, dass es eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine Person gegeben für ihre Sicherheit verantwortlich

Zweck und Funktion

Die Haube ist entworfen, um als eine Saugwirkung auf das Einleiten von Dämpfen nach außen oder auf die Durchführung der Internen Rückführung Filter zu betreiben. Im geschlossenen Kreis.

Montage der Dunstabzugshaube

Der minimale Abstand zwischen der Oberfläche, wo es Gerichte auf der Heizung und dem untersten Teil der Dunstabzugshaube sollte nicht weniger als 45cm im Fall von Elektroherden und nicht weniger als 65cm für Gas-oder Elektroherden und Gas. Wenn der Benutzer angesichts der Heizeinheit größeren Abstand Installation Haube, sollte für diesen Indikationen angepasst werden. Einbau der Haube und der Haube Mantelrohr ist in Abbildung S3 gezeigt. Bei Montage der Dunstabzugshaube, beachten Sie die allgemein gültigen Regeln für Abluft aus dem Raum. Es sollte berücksichtigt werden, dass die Verwendung von Spiralrohr Aluminiumhaube Effizienz verringert und erhöht das Volumen des Luftstromes.

Elektrischer Anschluss

Die Netzspannung muss mit den Bedingungen auf dem Typenschild im Inneren der Haube angegebenen entsprechen. Sollte die Dunstabzugshaube mit einem Stecker in der Steckdose genommen werden erfüllt die Anforderungen der geltenden Gesetze und befindet sich in einem leicht zugänglichen Ort braucht ausgestattet. Wenn die Dunstabzugshaube nicht mit einem Stecker versehen, installieren Sie die Haube übertragen werden sollte eine Person mit den entsprechenden Berechtigungen.

Reinigung der Abzugshaube

Vor der Durchführung von Wartungsarbeiten Gerät ausschalten Haube des Stromversorgungsnetzes. Die Vorrichtung sollte spezialisierten Agenten an die Oberfläche aus rostfreiem Stahl gereinigt werden. Haube mit einem milden Reinigungsmittel gereinigt werden, verwenden Sie keine Scheuermittel. Regelmäßige Wartung Verbesserung der Funktionsweise der Haube.

Achtung: KEIN ALKOHOL BENUTZEN!

Filter gegen Fett

Die Haube ist mit einem Aluminium-Filter ausgestattet. Filter wird durch Bewegen der Sperre in die Richtung des Pfeils (Abbildung .S1) entfernt. Der Filter sollte manuell auf die folgende Weise gereinigt werden, durch Eintauchen für 15 Minuten in Wasser mit einer sanfte Reinigung mittel mit einer Temperatur von 40-50 °C. Nach 15 Minuten sollten Sie beginnen Waschen und spülen Sie den Filter. Der Filter muss vollständig trocken sein, bevor Sie in der Haube setzen. Filter nicht regelmäßig reduziert die Leistung der Haube gereinigt und kann zu einem Brand führen. Beim Waschen in der Spülmaschine Filter gegen Fett kann verfärbt werden, aber dies hat keinen Einfluss auf ihre Filtereigenschaften.

Aktivkohlefilter (nur bei geschlossener Kreislauf - Abbildung S5)

Haube kann mit einer Kohlefilter ausgestattet sein. Die Filter sollten am Turbinengehäuse angebracht werden, wie in Abbildung S5 dargestellt. In diesem Fall wird die gereinigte Luft wieder in den Raum abgelassen. Dunstabzugshaube darf mit den Leitungen verbunden werden. Um eine ordnungsgemäße und effiziente Bedlenung der Haube, um Gerüche Aktivkohlefilter reduziert sicherzustellen ersetzt regelmäßig (alle 3 bis 6 Monate), abhängig von der Intensität der Nutzung der Haube.

Ersetzen Licht (Abb. S2)

Vor Beginn der Operation, die den Austausch von Licht, schalten Sie die Haube von des Stromversorgungsnetzes aus. Ersatzlampen beginnen, indem Sie das Gerät vom Netz trennen. Wenn die Haube war zuvor, warten Sie einige Minuten und nach dem Abkühlen, Glühbirnen, sind Sie bereit, sie zu ersetzen.

Hinweis! Berühren Sie nicht die Lampe, wenn sie noch heiß ist.

Aluminum Filterwechsel - Abbildung S1

Ersetzen Beleuchtung - Abbildung S2

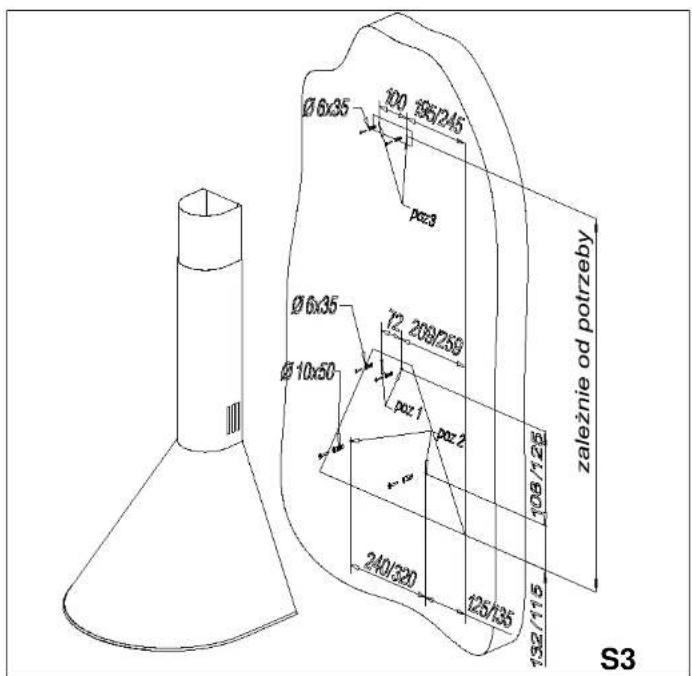

Montage der Haube und Kamin - Abbildung S3Wymiary okapu - Rys. S4

Ersetzen Sie die Aktivkohlefilter - Abbildung S5

Symbole:

- (*) Ist Teil der Haube in einer geschlossenen Schleife angebracht werden - (**) Ist der Teil der Haube- nicht-Zubehör

Das Symbol auf dem Produkt oder auf der begleitenden Dokumenten bedeutet, dass dieses Produkt nicht als Hausmüll klassifiziert. Das Gerät, das zum Zweck der Zerschlagung über dem entsprechenden Sammelstelle für das Recycling von elektrischen und elektronischen Komponenten übergeben werden. Die Entsorgung muss in Übereinstimmung mit den

örtlichen Bestimmungen für die Entsorgung von Abfällen. Für weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts erhalten Sie von Ihrer Stadtverwaltung, bei der Möllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Steuern

Eaves hat Schalter mit unterschiedlichen Funktionen.

Der Schalter mit dem Ventilator-Symbol verwendet wird, um den Lüfter ab und passt die Motordrehzahl und damit die Menge der Ansaugluft:

Position 0: Der Lüfter arbeitet nicht.

Positionierenl: niedrige Drehzahl,

Position II: Hohe Geschwindigkeit.

Das Symbol des Schalters auf Glühbimen Beleuchtung einzuschalten:

Position 0: Licht aus ist,

Stellung I: das Licht eingeschaltet ist.
