BEDIENUNGSANLEITUNG DBDO 93 LT X BAUKNECHT

DE Bedienungs- und Wartungsanleitung

Diese Anleitung sollte auf folgender Internetseite verfügbar sein: docs.bauknecht.eu.

WICHTIGE SICHERHEITSHINWEISE

IHRE EIGENE UND DIE SICHERHEIT ANDERER PERSONEN IST SEHR WICHTIG.

Diese Anleitung sowie das Gerät beinhalten wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollten.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und anderer Personen. Alle Sicherheitshinweise beginnen mit diesem Warnsymbol und enthalten einen der folgenden Begriffe:

GEFAHR

Weist auf eine Gefahrensituation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führt.

WARNUNG

Weist auf eine Gefahrensituation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führen kann.

Alle Sicherheitshinweise bezeichnen die potenzielle Gefahr, auf die sie sich beziehen und geben an, wie Verletzungsgefahren, Schäden und Stromschläge infolge unsachgemäßen Gebrauchs des Gerätes vermieden werden können. Halten Sie sich genau an folgende Anweisungen:

• Die Installation oder Wartung muss von einer Fachkraft gemäß den Herstellerangaben und gültigen örtlichen Sicherheitsbestimmungen durchgeführt werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist.
- Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.
- Die Erdung dieses Gerätes ist gesetzlich vorgeschrieben. (Dies ist jedoch nicht notwendig für Dunstabzüge der Klasse II, die durch das Symbol auf dem Typenschild gekennzeichnet sind).
- Das Netzkabel muss lang genug sein, um das Gerät an eine Netzsteckdose anzuschließen.
- Ziehen Sie nicht am Netzkabel, um das Gerät auszustecken.
- Nach der Installation dürfen stromführende Teile für den Benutzer nicht mehr zugänglich sein.
- Die Abzugshaube ist mit Sicherheitsschaltern ausgestattet, die bei ausgehängtem Frontpaneel der Filter den Betrieb verhindern.
- Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
- Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung oder Kenntnis des Gerätes sowie Kinder ab einem Alter von 8 Jahren dürfen dieses Gerät benutzen, wenn sie dabei beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen worden sind und die damit verbundenen Gefahren begreifen. Kinder dürfen nicht an dem Gerät herum spielen. Unbeaufsichtigte Kinder dürfen das Gerät nicht reinigen oder warten.
- Reparieren oder ersetzen Sie keine Teile des Geräts, wenn dies nicht ausdrücklich in der Bedienungsanleitung angegeben wird. Alle anderen Wartungsarbeiten müssen durch eine qualifizierte Fachkraft durchgeführt werden.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen können.
• Achten Sie bei der Installation darauf, die elektrischen Anschlüsse nicht zu beschädigen.
• Sämtliche Abluftkanäle müssen ins Freie führen.
  • Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.
• Wird die Abzugshaube zusammen mit anderen mit Gas oder anderen Brennstoffen betriebenen Geräten benutzt, darf der Unterdruck im Raum höchstens 4 Pa (4 x 10^-5 bar) betragen. Sorgen Sie daher für eine angemessene Raumbelüftung.
• Es dürfen keine Anschlüsse der Platinen und Verkabelungen geändert werden.
• Solange die Abzugshaube in Bewegung ist, dürfen sich die Hände nicht im Aktionsradius des ausfahrbaren Absaugpaneels befinden.
• Der Hersteller haftet nicht bei Schäden aufgrund unsachgemäßen Gebrauchs oder fehlerhafter Bedienung.
• Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchtigkeit Ihres Gerätes. Säubern Sie regelmäßig die verschmutzten Flächen Ihrer Abzugshaube, um zu verhindern, dass sich eine Fettschicht darauf bildet.
• Das Nichtbeachten der Reinigungsvorschriften für die Dunstabzugshaube sowie für die Wartung der Filter führt zu Brandgefahr.
• Bereiten Sie keine flambierten Gerichte zu, da bei offenen Flammen Brandgefahr besteht.
• Prüfen Sie vor dem Anfassen der Lampen, ob diese abgekühlt sind.
• Benutzen oder belassen Sie die Haube nicht ohne korrekt montierte Lampen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Die Abzugshaube ist keine Abstellfläche für Gegenstände und darf nicht überlastet werden.
• Tragen Sie bei allen Installations- und Instandhaltungsarbeiten Schutzhandschuhe.
• Das Gerät ist nicht für den Betrieb im Freien geeignet.
• Wenn das Kochfeld in Betrieb ist, können die erreichbaren Teile der Dunstabzugshaube heiß werden.
• Zum Austausch der Lampe nur Lampenarten verwenden, die in dem Abschnitt Wartung/Austausch der Lampen in diesem Handbuch aufgeführt sind.

Entsorgung von Altgeräten

• Dieses Gerät wurde aus recyclebaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät gemäß den regionalen Vorschriften zur Abfallbeseitigung. Machen Sie das Gerät vor der Entsorgung durch Durchtrennen des Netzkabels unbrauchbar.
• Weitere Informationen zu Behandlung, Verwertung, und Wiederverwendung von Elektrogeräten können Sie bei der örtlichen Abfallbeseitigungsgesellschaft, der nächsten Sammelstelle für Haushaltsmüll oder bei Ihrem Händler erfragen, bei dem das Gerät gekauft wurde.

BEWAHREN SIE DIESE ANLEITUNG GUT AUF

Konformitätserklärung C€

- Dieses Gerät wurde konzipiert, hergestellt und vermarktet im Einklang mit:

- Ökodesignanforderungen der Europäischen Verordnung Nr. 66/2014, Nr. 327/2011, Nr. 244/2009, Nr. 245/2009, Nr. 1194/2012, Nr. 2015/1428; Die elektrische Sicherheit dieses Geräts kann nur gesichert werden, wenn es an ein geeignetes Erdungssystem angeschlossen ist.

Energiespartipps

• Schalten Sie die Abzugshaube auf niedrigster Stufe ein, wenn Sie zu kochen beginnen, und lassen Sie sie nach dem Ende des Kochvorgangs noch einige Minuten laufen.
• Stellen Sie nur bei starker Rauch- oder Dampfentwicklung eine höhere Stufe ein und verwenden Sie die Booster-Funktion(en) nur in Extremsituationen.
• Tauschen Sie den/die Aktivkohlefilter bei Bedarf aus, damit das Gerät unangenehmen Gerüchen effektiv entgegenwirken kann.
• Reinigen Sie den/die Fettfilter bei Bedarf, um die Effizienz der Fettfilter zu erhalten.
• Eine optimale Wirkung bei minimaler Geräuschentwicklung erzielen Sie mit Abluftkanälen, die den in diesem Handbuch angegebenen Höchstdurchmesser aufweisen.

INSTALLATION

Kontrollieren Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden. Bei auftretenden Problemen kontaktieren Sie bitte Ihren Händler oder Ihren Kundendienst. Um eventuellen Schäden vorzubeugen, sollten Sie das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlage nehmen.

VORBEREITUNG DER INSTALLATION

WARNUNG

Aufgrund des schweren Gewichts sind zwei oder mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Der Mindestabstand zwischen der Abstellfläche der Behälter auf der Kochstelle und eventuellen über der Arbeitsplatte befindlichen Komponenten muss 50 cm bei Elektrokochfeldern und 65 cm bei Gas- oder gemischten Kochfeldern betragen.

Dies soll die hindernisfreie Aufwärts- (Öffnen) und Abwärtsbewegung (Schließen) des Absaugpaneels ermöglichen und den Zugang zu den Bedienelementen der Abzugshaube vereinfachen.

WICHTIG: Die Metall-Elektronikbox muss in einem Mindestabstand von 65 cm von der Gaskochmulde bzw. von 65 cm vom Ansaugpunkt der Abzugshaube positioniert werden.

WICHTIG: Die Metall-Elektronikbox muss mindestens 10 cm über dem Boden installiert werden.

WICHTIG: Die Installation eines Einbauofens unter dem Kochfeld ist aufgrund des vorhandenen Ansaugaggregats der Abzugshaube NICHT möglich.

Überprüfen Sie vor der Installation auch die in der Anleitung des Kochfeldes angegebenen Abstände.

Schreiben die Installationsanweisungen des Kochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.

ELEKTRISCHER ANSCHLUSS

Die auf dem Typenschild des Gerätes angegebene Spannung muss der Netzspannung entsprechen. Das Typenschild befindet sich im Innenteil der Abzugshaube und ist nach Abnahme des Fettfilters sichtbar.

Das Netzkabel (Typ H05 VV-F) darf nur durch Fachpersonal ersetzt werden. Wenden Sie sich an eine autorisierte Kundendienststelle.

Bei Geräten mit Stecker die Abzugshaube an eine normgerechte Steckdose an zugänglicher Stelle anschließen. Sollte das Gerät nicht mit Stecker ausgestattet sein (direkter Netzanschluss) oder sich die Steckdose an einer nicht zugänglichen Stelle befinden, ist ein normgerechter zweipoliger Schalter vorzusehen, der die vollständige elektrische Abschaltung gemäß Überspannungskategorie III konform mit den Installationsbestimmungen gewährleistet.

ALLGEMEINE HINWEISE

Vor der Inbetriebnahme

Entfernen Sie schützende Kartonteile, Klarsichtfolien und Klebeschilder von den Zubehörteilen. Kontrollieren Sie das Gerät auf eventuelle Transportschäden.

Während des Betriebs

Stellen Sie keine schweren Gegenstände auf dem Gerät ab, um Beschädigungen zu vermeiden. Schützen Sie das Gerät vor Witterungseinflüssen.

INFORMATIONEN ZUM UMWELTSCHUTZ

Entsorgung des Verpackungsmaterials

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol ⚠ . Werfen Sie das Verpackungsmaterial deshalb nicht einfach weg, sondern entsorgen Sie es gemäß den Vorschriften der dafür verantwortlichen Stellen.

Entsorgung des Geräts

• Dieses Gerät ist gemäß der Europäischen Richtlinie 20012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
• Durch Ihren Beitrag zur korrekten Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsche Entsorgung gefährdet.

- Das Symbol 📁 auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer entsprechenden Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

ANLEITUNG ZUR FEHLERSUCHE

Die Abzugshaube funktioniert nicht

Stellen Sie Folgendes sicher:

• Es liegt kein Stromausfall vor.
• Es ist eine Leistungsstufe ausgewählt.
  • Die Frontblende ist korrekt befestigt.

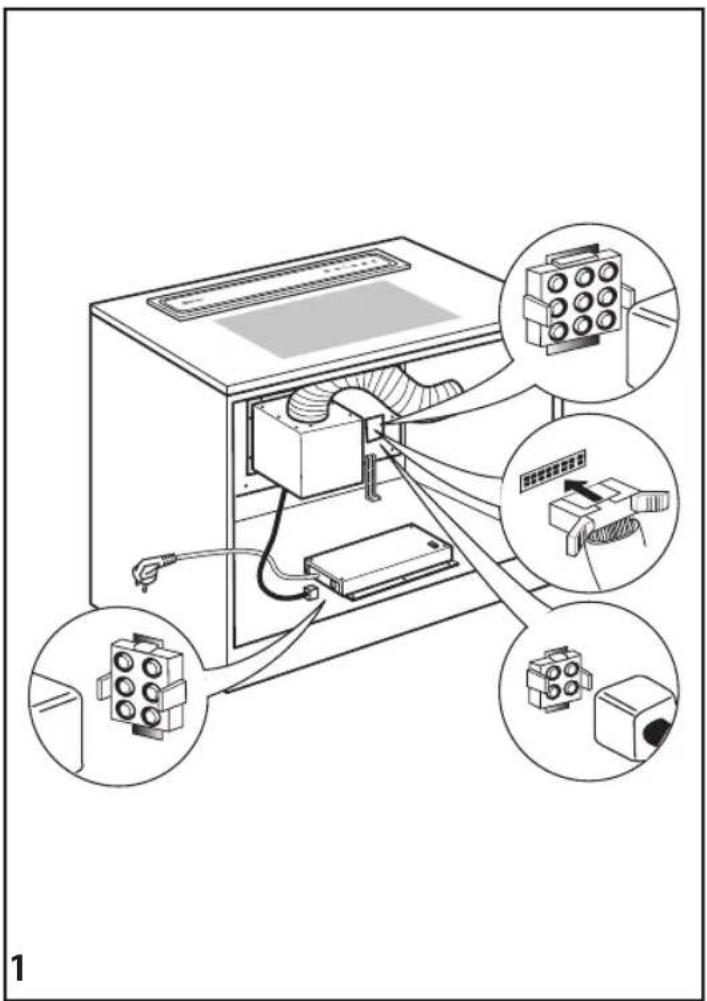

• Der 9-polige Stecker ist richtig angeschlossen. (Abbildung 1)

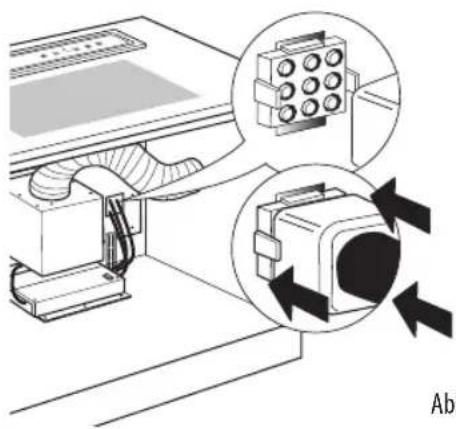

  • Die rote Reset-Taste auf der Elektronikbox ist gedrückt. (Abbildung 2)
• Prüfen Sie beim 9-poligen Stecker, ob alle Pins richtig eingesetzt sind. (beim Anschluss könnte ein zu starker Druck die Kontakte verbiegen). (Abbildung 3)

Ungenügende Ansaugleistung

Stellen Sie Folgendes sicher:

• Die gewählte Leistungsstufe ist für die vorhandene Wrasenmenge ausreichend.
• Die Küche ist ausreichend belüftet, um die Luftzufuhr zu ermöglichen.
- Der Kohlefilter ist nicht verbraucht (Umluftausführung).
• Das Abluftrohr ist nicht verstopft.
• Die Rückschlagventile des Ansaugaggregats sind frei beweglich. (Abbildung 4)

Die Abzugshaube schaltet sich während des Betriebs ab

Stellen Sie Folgendes sicher:

• Es liegt kein Stromausfall vor.
• Der FI-Schutzschalter hat nicht ausgelöst.

Die Beleuchtung funktioniert nicht

• Prüfen Sie, ob die Lampe ersetzt werden muss.
• Prüfen Sie, ob die Lampe sachgerecht montiert wurde.

Bevor Sie den Kundendienst kontaktieren:

1. Versuchen Sie zuerst, die Störung anhand der unter „Anleitung zur Fehlersuche“ beschriebenen Anweisungen selbst zu beheben.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Falls die Störung danach fortbesteht oder erneut auftritt, kontaktieren Sie bitte den nächstgelegenen Kundendienst.

Sie benötigen dabei folgende Angaben:

• Eine kurze Beschreibung der Störung;
• Den genauen Typ und das Modell des Gerät;

• Servicenummer (die Zahl nach dem Wort SERVICE auf dem Typenschild im Gerät) in dem Gerät. Die Servicenummer finden Sie auch auf dem Garantieheft;

- Ihre vollständige Anschrift,

- Ihre Telefonnummer.

SERVICE

0000 000 00000

Im Reparaturfall kontaktieren Sie bitte einen autorisierten Kundenservice (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine fachgerechte Reparatur durchgeführt wird).

REINIGUNG

WARNUNG

• Verwenden Sie keine Dampfreiniger.
• Trennen Sie das Gerät von der Stromversorgung.

WICHTIG: Bringen Sie nach beendeter Reinigung der Abzugshaube oder der Filter das Frontpaneel und die Filter wieder an und achten Sie darauf, dass sie einrasten, ansonsten schaltet sich die Abzugshaube nicht ein.

WICHTIG: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel versehentlich doch mit dem Gerät in Kontakt kommt, reinigen Sie es sofort mit einem feuchten Tuch.

- Reinigen Sie die Oberflächen mit einem feuchten Tuch. Entfernen Sie starke Verschmutzungen mit Wasser, dem etwas Geschirrspülmittel zugesetzt wurde. Reiben Sie mit einem trockenen Tuch nach.

WICHTIG: Vermeiden Sie den Gebrauch von Scheuerschwämmen, Topfkratzern und Metallschabern. Mit der Zeit kann deren Gebrauch die Emailflächen beschädigen.

- Verwenden Sie Spezialreiniger für Dunstabzugshauben und beachten Sie die Herstelleranweisungen.

WICHTIG: Reinigen Sie die Filter mindestens einmal monatlich und entfernen Sie alle Öl- und Fettrückstände.

WICHTIG: Das Nichtbeachten der Reinigungsvorschriften für die Abzugshaube sowie für die Wartung der Filter führt zu Brandgefahr. Halten Sie sich strikt an die gegebenen Anweisungen.

Der Hersteller lehnt jede Haftung für eventuelle Schäden am Ansaugaggregat oder für Brände ab, die durch unsachgemäße Wartung oder Missachtung der oben angeführten Hinweise entstehen.

WARNUNG

• Verwenden Sie Schutzhandschuhe.
• Trennen Sie das Gerät von der Stromversorgung.

WICHTIG: Bringen Sie nach beendeter Reinigung der Abzugshaube oder der Filter das Frontpaneel und die Filter wieder an und achten Sie darauf, dass sie einrasten, ansonsten schaltet sich die Abzugshaube nicht ein.

FETTFILTER

Der Fettfilter hält die Fettteilchen aus den Küchendünsten zurück.

Er muss einmal pro Monat (oder wenn die Filtersättigungsanzeige die notwendige Reinigung meldet) mit nicht aggressiven Reinigern, von Hand oder im Geschirrspüler bei Niedrigtemperaturen und im Schnellspülgang gereinigt werden.

Das maschinelle Spülen könnte dem Metall-Fettfilter einen matten Aspekt verleihen, doch seine Filtrierleistung wird dadurch keineswegs beeinträchtigt.

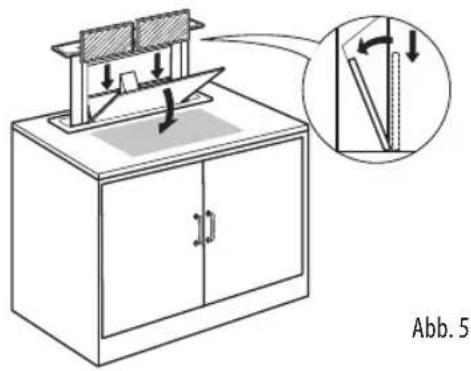

Der Ein- und Ausbau der Fettfilter und der Kohlefilter muss mit Absaugpaneel in geöffneter Stellung erfolgen. Drücken Sie zu diesem Zweck die ON-Taste (T5). Nehmen Sie danach die Frontblende ab, indem Sie gleichzeitig auf den oberen Bereich jeder Seite drücken. Das Paneel klappt nach vorn und gibt den Zugriff auf die Fettfilter frei (Abbildung 5).

AKTIVKOHLEFILTER (nur Umluftausführung)

Der Aktivkohlefilter hält unangenehm riechende Küchendünste zurück.

Die Sättigung des Aktivkohlefilters tritt nach einer Betriebsdauer ein, die vom Herdtyp und von der Häufigkeit der Reinigung des Fettfilters abhängt. In jedem Fall muss der Kohlefilter mindestens alle vier Monate ersetzt werden.

Der Aktivkohlefilter kann NICHT gewaschen oder regeneriert werden.

Nach der Entnahme der Fettfilter können die Kohlefilter eingesetzt werden. (Abbildung 6)

BELEUCHTUNGSSYSTEM

WARNUNG

Trennen Sie das Gerät von der Stromversorgung.

WICHTIG: Nach längerem Gebrauch der Abzugshaube mit eingeschalteter Beleuchtung darf die Neonlampe nicht mit bloßen Händen angefasst werden.

Gehen Sie für den Austausch der Neonlampe wie folgt vor (Abbildung 7):

1. Fahren Sie das Absaugpaneel aus.
2. Trennen Sie die Stromversorgung (durch Ziehen des Steckers, sofern zugänglich, oder durch Öffnen des Schalters, wenn dieser installiert wurde, oder durch Drücken der roten Reset-Taste auf der Elektronikbox).
3. Drehen Sie die Befestigungsschrauben der oberen Blende ab.
4. Heben Sie die obere Blende ab
5. Die durchgebrannte Neonlampe entfernen und eine neue einsetzen.

Lampe Leistungsstufe (W)	Steck-dose	Span-nung (V)	Abmessungen (mm)	ILCOS D Code (gemäß IEC 61231)
	14 G5 – 16 (Durchmesser)		550 (Länge)	FDH-14/40/1B-L/P-G5-16/550

Falls sich die Neonlampe nicht einschaltet, überprüfen Sie zunächst, ob sie richtig eingesetzt wurde, bevor Sie den Kundendienst rufen.

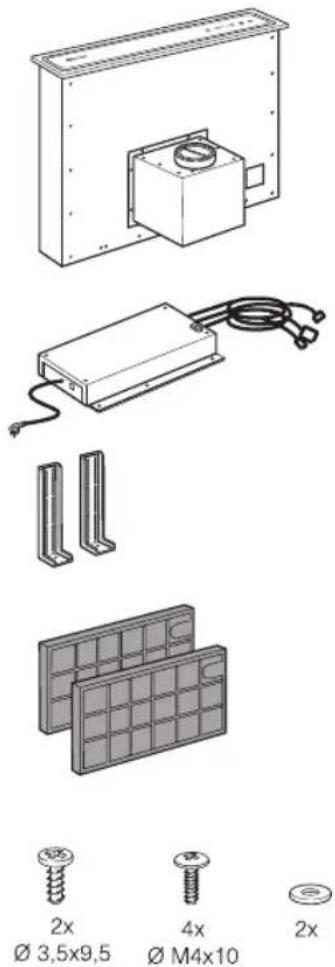

IM LIEFERUMFANG ENTHALTENES MATERIAL

Nehmen Sie alle Teile aus den Verpackungen. Überprüfen Sie die Teile auf Vollständigkeit. (Abbildung 8)

• Montierte Abzugshaube mit Ansaugaggregat, Neonlampe und installierten Fettfiltern
  • 2 Kohlefilter
  • Montage- und Bedienungsanleitung
• Metall-Elektronikbox.
  • 2 Montagebügel
  • Schrauben ∅ 3,5 x 9,5
  • 4 Schrauben ∅ M4 x 10
  • 2 Unterlegscheiben

Die Abzugshaube ist für den Betrieb in der „Abluftausführung“ mit Abluftführung nach außen oder in der „Umluftausführung“ mit Rückführung der gefilterten Luft in den Raum konzipiert.

Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Türen und Wärmequellen zu installieren.

WICHTIG: Überprüfen Sie vor dem Anschluss des flexiblen Abluftrohrs, ob die Rückschlagventile des Ansaugaggregats frei beweglich sind. (Abbildung 9)

Abluftausführung (Abbildung 10)

Die Wrasen werden über ein am Anschlussflansch befestigtes Abluftrohr nach außen geführt.

Der Durchmesser des Abluftrohrs muss dem Durchmesser des Verbindungsrings (150 mm) entsprechen.

Im horizontalen Verlauf muss der Schlauch eine leichte Steigung aufweisen (ca. 10°), um die Abluft leichter nach außen transportieren zu können.

WICHTIG: Das Abluftrohr wird nicht mitgeliefert, es muss separat gekauft werden.

WICHTIG: Entnehmen Sie die eventuell bereits installierten Kohlefilter.

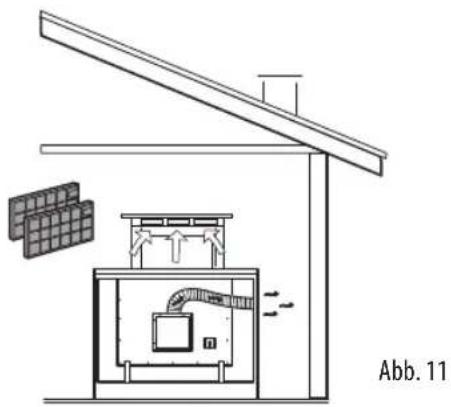

Umluftausführung (Abbildung 11)

Dem Wrasen werden Fettteilchen und unangenehme Gerüche entzogen und die so gefilterte Luft wird dem Raum wieder zugeführt. Zur Verwendung der Dunstabzugshaube im Umluftbetrieb müssen zusätzlich Aktivkohlefilter installiert werden.

WICHTIG: Die über die Aktivkohlefilter geführte Luft wird über eine auf einer Seite des Möbels verlaufende Leitung wieder in die Küche geleitet.

WICHTIG: Vergewissern Sie sich, dass die Luftrückführung ungehindert erfolgen kann.

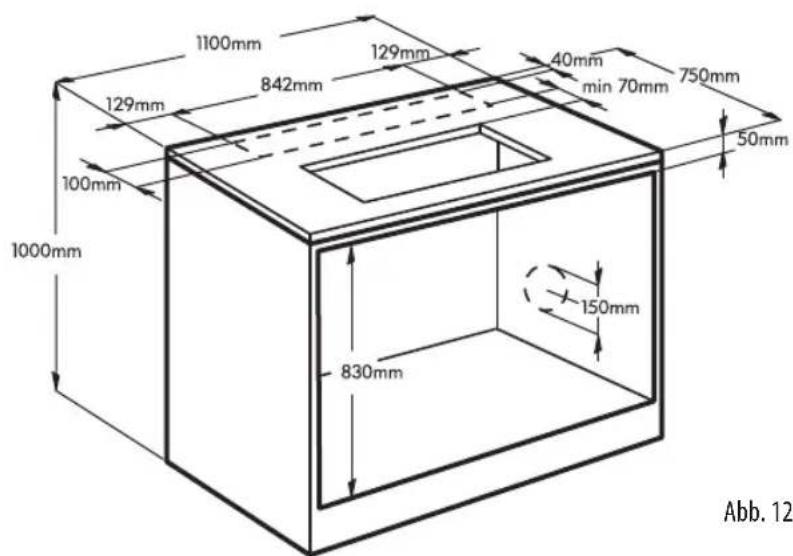

Die Abzugshaube muss in einem Möbel mit den in der Zeichnung angegebenen Maßen installiert werden. (Abbildung 12)

WICHTIG: Die Dunstabzugshaube ist für den Einsatz mit Elektro-, Glaskeramik-, Induktions- und Gaskochfeldern ausgelegt und genehmigt.

Bei Gaskochfeldern darf die Gesamtleistung maximal 16,2 kW betragen.

Beim Gebrauch der Abzugshaube in Verbindung mit Gaskochfeldern darf die Abzugshaube Downdraft ausschließlich in der Abluftausführung (Abgasführung nach außen) installiert werden und die Brenner müssen mit Sicherheitsventilen ausgestattet sein.

Beim Gebrauch der Abzugshaube in Verbindung mit Gaskochfeldern könnte bei eingeschalteter Abzugshaube („ON“) der Saugstrom die Flammenverteilung am Kochgefäß leicht verändern. Insbesondere wenn eine hohe Saugleistung eingestellt wurde (Stufe 3 oder 4), sollte man beim Garen mit großen Grillpfannen oder Pfannen nicht die vorderen Positionen des Gaskochfelds bevorzugen.

Zur Installation des Kochfelds wird auf die entsprechende Bedienungsanleitung verwiesen.

WICHTIG: Zwischen der Öffnung des Kochfelds und dem der Abzugshaube muss ein Mindestabstand von 70 mm eingehalten werden.

Bei der Installation von Gaskochfeldern wird ein Abstand zwischen Abzugshaube und Kochfeld von 100 mm empfohlen.

INSTALLATION - MONTAGEANLEITUNGEN

Die nachstehend in nummerierter Reihenfolge aufgezählten Anweisungen beziehen sich auf die mit Nummern versehenen Zeichnungen im letzten Teil der Anleitung.

1. Führen Sie hinter dem Kochfeld eine rechteckige, 842x100 mm große Einbauöffnung für die Abzugshaube aus.

WICHTIG: Prüfen Sie, ob die Außenmaße der Abzugshaube und des Kochfelds mit dem Möbel kompatibel sind und die Installation durchführbar ist. Halten Sie einen Mindestabstand von 70 mm zum Kochfeld ein.

Stellen Sie vor Ausführung des Einschnitts sicher, dass im Aufnahmebereich der Haube im Möbelinnern keine Strukturteile des Möbels oder sonstige Teile vorhanden sind, die eine korrekte Installation behindern könnten.

1. Entnehmen Sie das Ansaugaggregat aus dem Hauptkorpus der Abzugshaube durch Ausdrehen der 8 Befestigungsschrauben.

2. Führen Sie die Abzugshaube von oben in die ausgeführte Öffnung ein.

3. Befestigen Sie die 2 mitgelieferten Bügel am Hauptkorpus der Abzugshaube. Drehen Sie die bereits an der Abzugshaube installierten 4 Schrauben ∅M4x10 aus und befestigen Sie die Bügel.

WICHTIG: Positionieren Sie die Bügel so, dass zwischen ihrer Unterseite und dem Möbelboden 2 mm Abstand verbleiben. Dieser Abstand ermöglicht die Abwärtsbewegung der Abzugshaube bei der Befestigung, damit der Edelstahlrahmen perfekt an der Arbeitsplatte anliegt.

1. Befestigen Sie die Abzugshaube im Möbelinnern mit Hilfe der 2 Bügel unter Verwendung der mitgelieferten 2 Unterlegscheiben und 2 Schrauben ∅3,5x9,5.

WICHTIG: Prüfen Sie vor Einsetzen der Schrauben im Möbel, ob das Produkt genau senkrecht zur Arbeitsplatte steht.

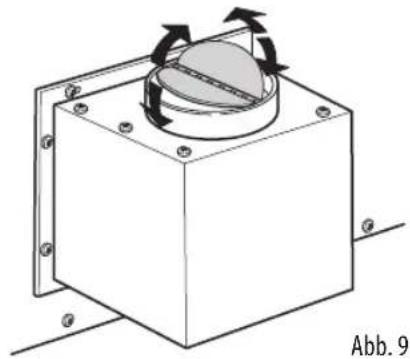

1. Montieren Sie das Ansaugaggregat und richten Sie den Luftauslass entweder nach oben oder nach unten.

2. Führen Sie im Möbel eine Durchlassöffnung (∅ 150 mm) für den Luftauslasskanal aus.

WICHTIG: Stellen Sie die am besten geeignete Position abhängig von den Eigenschaften des Küchenlokals fest.

1. Montieren Sie den Luftauslasskanal.

WICHTIG: Das Abluftrohr wird nicht mitgeliefert, es muss separat gekauft werden.

Vermeiden Sie radikale Richtungswechsel.

Verwenden Sie einen normgerechten Schlauch mit konstantem Durchmesser 150 mm über die gesamte Länge.

1. Schließen Sie die Steckverbinder der Metallbox an der Abzugshaube (Stecker Tastenfeld, 9-poliger Stecker, Stecker Neonlampe) und das Ansaugaggregat an die Metallbox an (6-poliger Stecker).

2. Positionieren Sie das Metall-Elektronikbox so, dass der Luftauslasskanal nicht behindert wird.

3. Schließen Sie die Abzugshaube am Stromnetz an und drücken Sie die rote Reset-Taste auf der Metallbox.

4. Drücken Sie die ON-Taste (T5) auf dem Bedienfeld zum Öffnen des Absaugpaneels, entfernen Sie die Schutzeinrichtungen der Abzugshaube und die Klappenverriegelung.

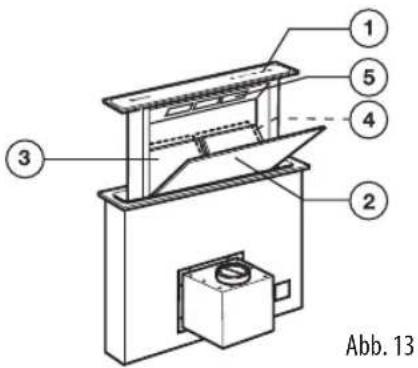

BESCHREIBUNG UND BEDIENUNG DER ABZUGSHAUBE

(Abbildung 13)

1. Bedienfeld
2. Frontblende
3. Fettfilter
4. Kohlefilter (nur Umluftausführung)
5. Beleuchtung

BEDIENFELD (Abbildung 14)

Die Abzugshaube ist mit „TOUCH“-Control zur Einstellung der Beleuchtung und Leistungsstufe ausgestattet.

Lesen Sie für eine korrekte Bedienung aufmerksam die nachstehenden Anweisungen.

• Taste T1:

Verzögert die Abschaltung der Abzugshaube auf der eingestellten Leistungsstufe um eine Nachlaufzeit von einigen Minuten.

Nach Ablauf der Nachlaufzeit wird die Abzugshaube abgeschaltet. Die Nachlaufzeit beträgt:

• Leistungsstufe 1: 20 Minuten.
• Leistungsstufe 2: 15 Minuten.
- Leistungsstufe 3: 10 Minuten.
• Leistungsstufe 4: 5 Minuten.

Durch Drücken der Taste T2 oder T3 verlässt die Abzugshaube die Funktion Nachlaufautomatik und schaltet je nach gedrückter Taste auf eine niedrigere oder höhere Leistungsstufe. Während der Phase Nachlaufautomatik blinkt die LED der entsprechenden Leistungsstufe.

WICHTIG: Bei Verwendung der Nachlaufautomatik könnte die Abzugshaube vor dem Ausschalten in eine niedrigere Leistungsstufe wechseln, da bei einigen Leistungsstufen bereits eine Nachlaufautomatik für die Geschwindigkeitsverringerung besteht.

• Taste T2:

Verringert die aktuelle Leistungsstufe (4 → 3 → 2 → 1 → AUS). Die Leistungsstufe wird durch Aufleuchten der entsprechenden LED angezeigt. Die Taste T2 hat keinerlei Auswirkung auf das Öffnen/Schließen des Absaugpaneels.

• Taste T3:

Erhöht die aktuelle Leistungsstufe (1 → 2 → 3 → 4). Die Leistungsstufe wird durch Aufleuchten der entsprechenden LED angezeigt.

WICHTIG: Mit geschlossenem Paneel (Abzugshaube ausgeschaltet) bewirkt das Drücken der Taste T3 zunächst die Öffnung des Absaugpaneels und danach den Betrieb der Abzugshaube auf Leistungsstufe 1.

• Taste T4:

Schaltet die Beleuchtung ein.

WICHTIG: Mit geschlossenem Paneel (Abzugshaube ausgeschaltet) bewirkt das Drücken der Taste T4 zunächst die Öffnung des Absaugpaneels und danach die Einschaltung der Beleuchtung.

• Taste T5:

Öffnet (Ausfahren) und schließt (Einfahren) das Absaugpaneel.

Mit ausgeschalteter Abzugshaube und geschlossenem Paneel bewirkt das Drücken der Taste T5 zunächst die Öffnung des Absaugpaneels und danach den Betrieb der Abzugshaube auf Leistungsstufe 1.

Mit eingeschalteter Abzugshaube (bei jeder Leistungsstufe) und geöffnetem Paneel bewirkt das Drücken der Taste T5 zunächst die Ausschaltung der Abzugshaube (und die Ausschaltung der Beleuchtung, sofern eingeschaltet) und danach das Schließen des Absaugpaneels.

WICHTIG: Verwenden Sie die höchste Leistungsstufe bei besonders starken Gardünsten. Wir empfehlen, den Wrasenabzug 5 Minuten vor Garbeginn einzuschalten und ihn nach beendetem Garvorgang noch ca. weitere 15 Minuten in Betrieb zu lassen.

Zusätzliche Betriebsinformationen

Während der Abnahme des Frontpaneels zu Reinigungs- und Wartungszwecken sind alle elektronischen Saug- und Bewegungsfunktionen gesperrt. Quetschschutz: Bei einem vorhandenen Hindernis wird der Schließvorgang des Downdraft unterbrochen und das Absaugpaneel fährt wieder hoch.

Sättigungsanzeige des Fettfilters

Alle 40 Betriebsstunden signalisiert die Abzugshaube durch das gleichzeitige Blinken aller Leistungsstufen-LEDs die Notwendigkeit, den Fettfilter zu warten. Reset der Fettfilter-Anzeige: Drücken Sie nach durchgeführter Wartung des Fettfilters mindestens 3 Sekunden die Taste T1, um die Anzeige zurückzusetzen.

WICHTIG: Die Meldung wird bei ausgeschalteter Abzugshaube (OFF) nicht angezeigt, unabhängig von der Position des Absaugpaneels.

WICHTIG: (nur bei Modellen mit einem externen Motor GME 22):

Bei Leistungsstufe 4 läuft das System 6 Minuten nach. Dann wechselt die Abzugshaube automatisch in Leistungsstufe 3.

① ⑤ ④ ③ ② Abb. 13

Abb. 14
