BEDIENUNGSANLEITUNG GT 10 Hagenuk

Analoges, schnurgebundenes Telefon

08/06 AN V1

Inhaltsverzeichnis

Kurzübersicht 4

Basisgerät Stirnseite oben.... 5

Basisgerät Unterseite 5

Legende 6

Display 7

Kunden-Hotline....7

Lieferumfang 8

Leistungsmerkmale 8

Herzlichen Glückwunsch 9

Sicherheitshinweise....9

Inbetriebnahme 10

Batterien wechseln.... 10

Wandmontage....11

Einstellungen 12

Datum-/Uhrzeiteinstellung....11

Kontrasteinstellung Display.... 12

Flashzeit einstellen 13

Wahlverfahren einstellen „MFV-IWV“ 13

Ruftonlautstärke einstellen.... 13

Programmierung der Speicher.... 14

Zielwahlspeicher M1 und M2.... 14

Zielwahlspeicher M3 (SOS-Notruftaste).... 14

Kurzwahlspeicher.... 15

Speichern von Anbietervorwahlen Pre 1 und Pre 2 .... 15

Telefonieren 16

Anrufen 16

Anrufen mit Wahlvorbereitung 16

Anruf annehmen 16

Einstellen der Hörerlautstärke 17

Freisprechen.... 17

Einstellen der Freisprechlautstärke.... 17

Mikrofonstummschaltung (Mute).... 18

Wahl aus dem Zielwahlspeicher M1 und M2 18

Notruffunktion M3 18

Wahlpause einfügen 19

Wahlwiederholung der zuletzt gewählten Nummer 20

Wahlwiederholung erweitert 20

Wahl aus der Anruferliste 20

Wahl aus dem Kurzwahlspeicher 20

Anbietervorwahl.... 21

Wahl aus dem Rufnummernspeicher in Verbindung mit einer An-bietervorwahl 21

Wahl einer beliebigen Rufnummer in Verbindung mit einer Anbietervorwahl 21

Zielwahl M1/M2 in Verbindung mit einer Anbietervorwahl ...... 21

Wahl aus dem Kurzwahlspeicher in Verbindung mit einer Anbietervorwahl 21

Wahl aus der Anruferliste in Verbindung mit einer Anbietervorwahl bei aufgelegtem Hörer 22

Gesprächsdaueranzeige 22

Anruferliste – CLIP Funktion 23

Anruferliste aufrufen 24

Rufnummern aus der Anruferliste löschen 24

Komfortfunktionen Extern 23

Anklopfen und Makeln 25

Rückfrage und Makeln.... 25

Dreierkonferenz 26

Garantie 27

Reparaturanschrift 27

Technische Daten 28

Fehlersuche 29

Pflege 30

Rücknahme von alten Geräten 30

Index 31

CE-Erklärung.... 33

Kurzwahlspeicher Tabelle 36

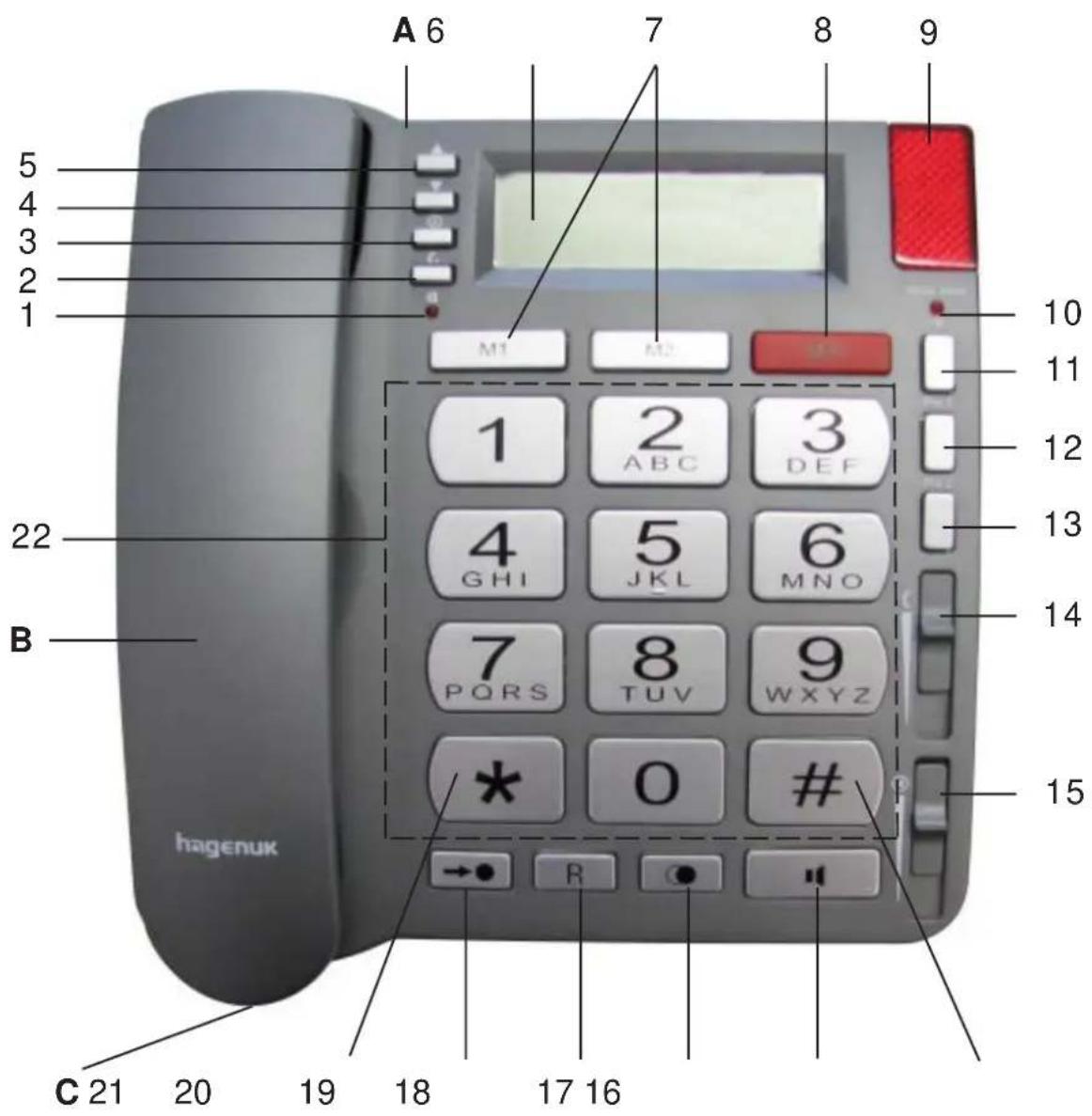

Kurzübersicht

A 6 7 8 9 5 4 3 2 1 M1 M2 10 11 12 13 14 22 B hagenuk 1 ABC 3 DEF 4 GHI 5 JKL 6 MNO 7 PQRS 8 TUV 9 WXYZ * 0 # →● R ● →● C 21 20 19 18 17 16

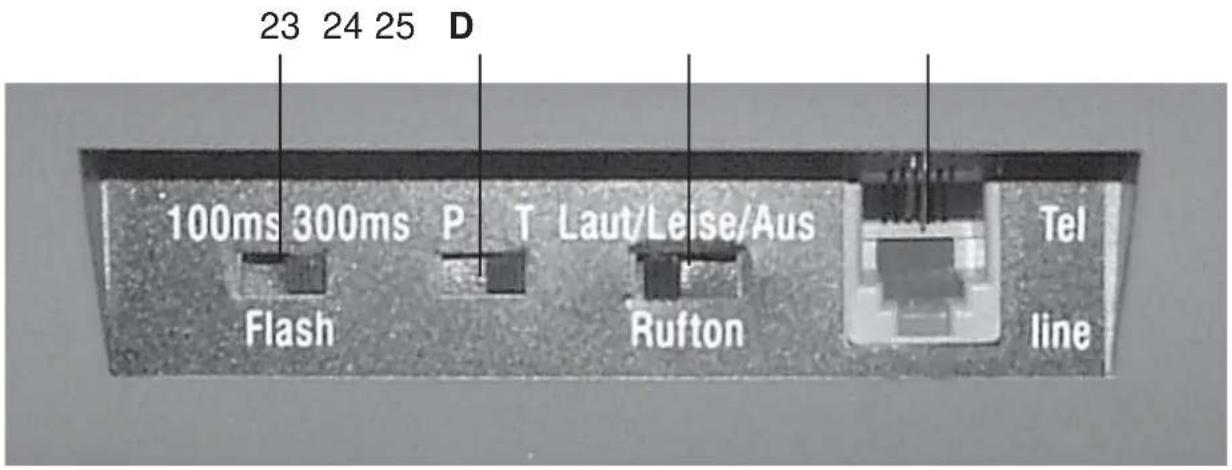

Basisgerät Stirnseite oben

23 24 25 D 100ms 300ms P T Laut/Leise/Aus Flash Rufton Tel line

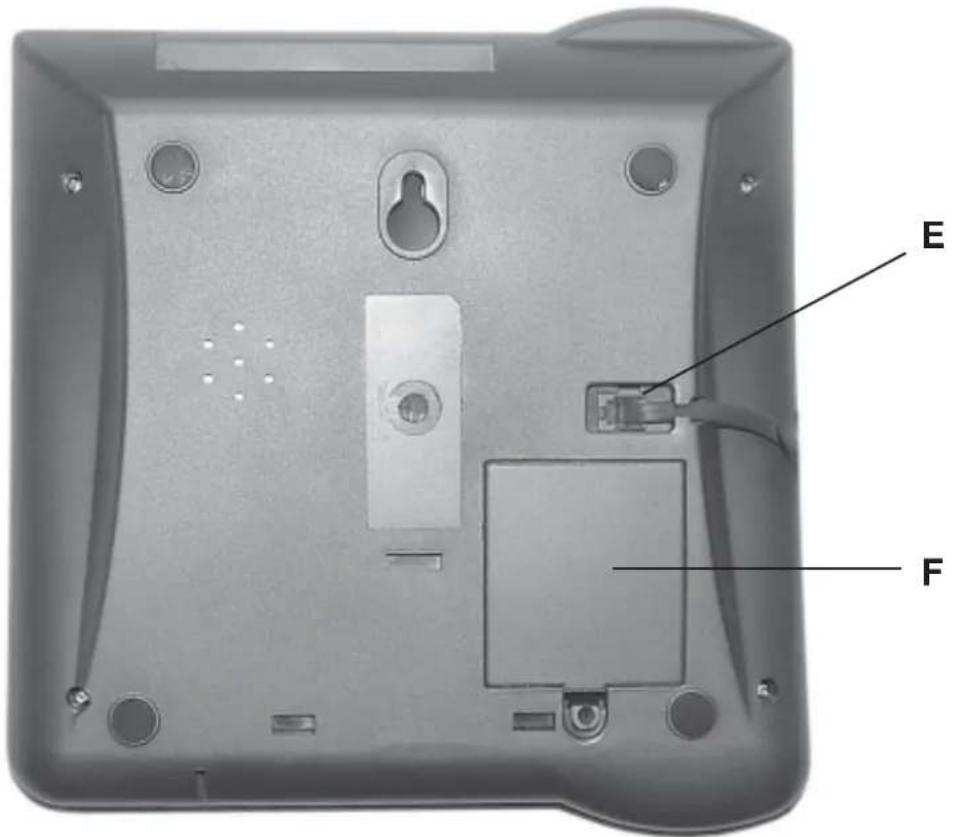

Basisgerät Unterseite

E F

Legende

A Basisgerät

B Hörer

C, E Anschlussbuchse Hörer-Spiral-Kabel

D Anschlussbuchse TAE-Kabel

F Batteriefachdeckel

1 LED „Mikrofon stumm“

2 Wähltaste

3 Löschtaste / Mutetaste

4 Pfeiltaste nach unten, zum Blättern in der Anruferliste

5 Pfeiltaste nach oben, zum Blättern in der Anruferliste

6 Display

7 M1, M2 Zielwahltasten

8 M3, SOS-Zielwahltaste

9 Optische Rufsignalisierung

10 Anzeige neu eingegangener Anrufe in Abwesenheit

11 Speichertaste

12 Pre 1-Taste für hinterlegte Vorwahlnummer (Call-by-call)

13 Pre 2-Taste für hinterlegte Vorwahlnummer (Call-by-call)

14 Stufenlose Regelung der Hörerlautstärke

15 Stufenlose Regelung der Freisprechlautstärke

16 Rautetaste

17 Freisprechtaste

18 Wahlwiederholung / Pause

19 R-Taste (Flashtaste)

20 Taste zum Aufrufen der gespeicherten Rufnummern

21 Sterntaste

22 Tastatur

23 Umschalter für Flashzeit (100ms / 300ms)

24 Umschalter für Wählverfahren (Puls / Ton)

25 Umschalter für Ruftonlautstärke (Laut / Leise / Aus)

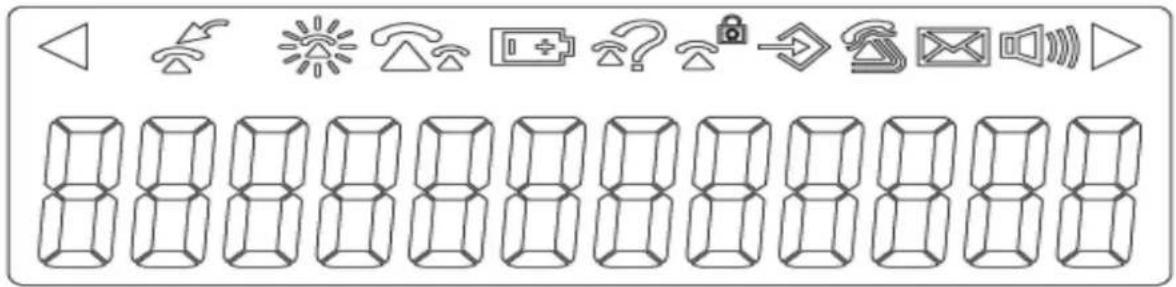

Display

Richtung zum Blättern in der Anruferliste	Anzeige eingehender Anrufe
Neu eingegangene Anrufe	Wiederholt eingegangener Anruf
Batterien leer	Gespräch aus Netz ohne CLIP
	Rufnummer wurde nicht übertragen
	Programmierung aktiv Speicheraufruf
	Gesamtanzahl gespeicherter Anrufe
	Neue Nachrichten
	Freisprechen
	Richtung zum Blättern in der Anruferliste

Sehr geehrte Kundin, sehr geehrter Kunde,

Falls Sie bei der Installation oder dem Betrieb unseres Gerätes Probleme haben sollten, bieten wir Ihnen unter folgenden Hotlines kompetente Hilfe an:

Hotline

für Deutschland : 01805 88 05 05 (12 Cent / Min aus dem Festnetz)

für Österreich : 08209 19 93 0 (16 Cent / Min aus dem Festnetz)

Hotline-Zeiten: Montag bis Donnerstag: 08:00 Uhr - 17:00 Uhr

Freitag: 08:00 Uhr - 16:00 Uhr

Lieferumfang

■ 1 Telefon
■ 1 Hörer
■ 1 Telefonanschlusskabel TAE
■ 1 Hörer-Spiral-Kabel
■ 1 Bedienungsanleitung
■ 1 Garantiekarte
■ 4 Batterien (Typ AAA, je 1,5V)
■ Wandhalterung und Befestigungsmaterial

Leistungsmerkmale

Extra grosse Wahltasten
➢ Display mit extra grossen Ziffern
Zwei Zielwahltasten
▶ Eine SOS - Speichertaste
10 Kurzwahlspeicher
Optische Anrufsignalisierung
CLIP-Anruferliste für bis zu 55 Einträge
Flashzeit 100ms / 300ms einstellbar
Wahlwiederholung der 5 zuletzt gewählten Rufnummern
Wahlverfahren umschaltbar Tonwahl (MFV) / Impulswahl (IWV)
Pause 3s
Mute (Mikrofonstummschaltung)
➢ LED zur Signalisierung neu eingegangener Anrufe
Rufsignallautstärke einstellbar (Laut / Leise / Aus)
Hörerlautstärke regelbar (stufenlos)
➢ Freisprechlautstärke regelbar (stufenlos)
Anzeige Datum / Uhrzeit
Gesprächsdaueranzeige
Wandmontage möglich

Herzlichen Glückwunsch

zum Kauf Ihres Telefons!

Damit Sie Ihr Gerät komfortabel bedienen können, lesen Sie bitte auf den folgenden Seiten nach, wie Ihr Gerät funktioniert.

Sicherheitshinweise

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (Heizlüftern o.ä.) auf und setzen Sie es niemals direkter Sonneneinstrahlung, übermäßigen Staubquellen oder Erschütterungen aus.

Stellen Sie das Telefon nicht in Bädern oder Duschräumen auf. Am Aufstellungsort sollte eine Raumtemperatur zwischen +5°C und +35°C und eine Luftfeuchtigkeit zwischen 25% und 85% herrschen.

Nutzen Sie das Telefon nicht in explosionsgefährdeten Räumen (z.B. Lackierereien)

Lesen Sie die Bedienungsanleitung aufmerksam durch und geben Sie das Gerät nur mit der Bedienungsanleitung an Dritte weiter.

Entsorgen Sie Batterien und das Telefon umweltgerecht!

Stellen Sie das Gerät auf eine rutschfeste Unterlage, da nicht ausgeschlossen werden kann, dass manche für Möbel benutzte Lacke oder Kunststoffe die Kunststofffüße des Gerätes angreifen und erweichen. Die, so durch Fremdstoffe veränderten Gerätefüße, können unter Umständen auf der Oberfläche der Möbel unliebsame Spuren hinterlassen. Der Hersteller kann aus verständlichen Gründen für derartige Schäden nicht haften.

Inbetriebnahme

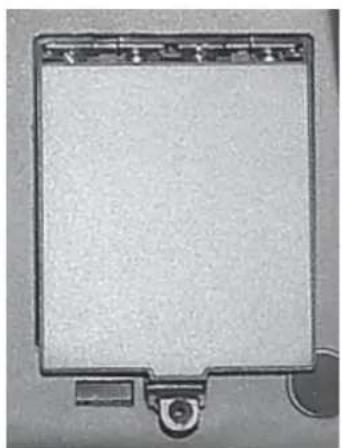

1. Entfernen Sie die Befestigungsschraube am Batteriefach F auf der Unterseite des Basisgerätes.
2. Öffnen Sie das Batteriefach durch Anheben der Lasche (Abb.1).
3. Legen Sie die 4 Batterien vom Typ LR 03 (AAA) in das Batteriefach ein, beachten Sie dabei unbedingt die richtige Polarität (Abb.2).
4. Schließen Sie das Batteriefach und bringen Sie die Befestigungsschraube wieder an (Fig.3).

1. Entnehmen Sie den Hörer und das Hörer-Spiral-Kabel aus der Verpackung.
2. Stecken Sie den Stecker des Hörer-Spiral-Kabels in die Anschlussbuchse des Hörers C (untere Stirnseite).
3. Das andere Ende des Hörer-Spiral-Kabels stecken Sie in die im Boden des Telefons befindliche Höreranschlussbuchse E.
4. Stecken Sie den kleinen (hellen) Stecker in die Anschlussbuchse des Telefons auf der oberen Stirnseite D (Tel Line).
5. Suchen Sie einen geeigneten Aufstellplatz für das Telefon und stecken Sie den TAE-Stecker der Anschlussschnur in die F-codierte Anschlussbuchse der TAE-Anschlussdose. Das Telefon ist nun betriebsbereit.

Batterien wechseln

Bitte ersetzen Sie die Batterien, wenn im Display die „Batterie leer“-Anzeige erscheint (Batteriesymbol). Beachten Sie nachfolgenden Hinweis.

Bevor Sie verbrauchte Batterien austauschen, entfernen Sie bitte unbedingt das Telefonanschlusskabel. Nach dem Batterietausch schließen Sie das TAE-Kabel wieder an. Verwenden Sie ausschliesslich die vorgeschriebenen Batterien (AAA / LR-06), keine wiederauf-ladbaren Akkus.

Wenn Sie Ihr Telefon über einen längeren Zeitraum nicht benutzen, entfernen Sie bitte die Batterien, um eine Beschädigung des Telefons durch auslaufende Batterien zu vermeiden.

Wandmontage

ontage c a b

Bringen Sie die Wandhalterung (Abbildung oben) an der Unterseite des Basisgeräts an. Zuerst hängen Sie die beiden Nasen a und b ein, anschließend lassen Sie die Nase c einrasten.

Für die Wandmontage bohren Sie im Abstand von 10cm in der Senkrechten zwei Löcher (Durchmesser 6mm) an der vorgesehenen Stelle in die Wand.

Stecken Sie die Dübel in die Bohrlöcher und drehen Sie die Schrauben in die Dübel ein. Lassen Sie zwischen Unterkante Schraubenkopf und Wand ca. 5-7mm Abstand. Hängen Sie das Telefon in die beiden Schrauben ein und schieben Sie es nach unten, bis es fixiert ist und nicht mehr wackelt.

Bei Wandmontage kann es erforderlich werden, dass Sie den Display-kontrast anpassen müssen (siehe Seite 12).

Einstellungen

Datum-/Uhrzeiteinstellung

Um in den Einstellungsmodus zu gelangen, verfahren Sie bitte folgendermaßen:

Halten Sie die Taste ▼ für ca. 3s gedrückt, die erste Ziffer im Display beginnt zu blinken.

Stellen Sie mit der numerischen Tastatur das Datum ein, z. B. für den 26. Mai geben Sie bitte ②⑥①⑤ ein.

Die erste Ziffer der Uhrzeit beginnt zu blinken, stellen Sie die Uhrzeit mit der numerischen Tastatur ein, z. B. für 11:06 Uhr geben Sie bitte ①①①⑥ ein (Eingabe der Uhrzeit im 24-Stunden-Format).

Zum Abspeichern drücken Sie die Wähltaste (4) und Sie gelangen automatisch zum nächsten Menüpunkt.

R Zum Verlassen der Einstellungen drücken Sie die R-Taste.

Kontrasteinstellung Display

Nach Eingabe von Datum und Uhrzeit und betätigen der Wähltaste erscheint im Display „Cont 3“.

Mit der Tastatur können Sie den Displaykontrast von 1-6 einstellen.

Zum Abspeichern drücken Sie die Wähltaste (4) und Sie gelangen automatisch zum nächsten Menüpunkt.

R Zum Verlassen der Einstellungen drücken Sie die R-Taste.

Flashzeit einstellen

Die Flashzeit lässt sich auf 300ms oder 100ms einstellen. Ab Werk ist die Flashzeit auf 300ms voreingestellt. Welche Flashzeit Sie wählen, hängt davon ab, an welchem Anschluss Sie das Telefon betreiben möchten:

• an einem Hauptanschluss, mit Nutzung der Komfortfunktionen (300ms) oder
• an einer Nebenstellenanlage, die gleichwertige Funktionen bereit stellt (100ms).

Zum Einstellen der Flashzeit betätigen Sie einfach den Schiebeschalter (23) an der oberen Stirnseite des Basisgerätes.

In Österreich sollten Sie die Flashzeit 100ms wählen.

Wahlverfahren einstellen „MFV-IWV“

Es stehen Ihnen zwei Wahlverfahren zur Auswahl bereit:

$$ \begin{array}{l} T = \text { MFV } (\text { Tonwahl }) - \text { heute Standard } \ \begin{array}{l} \text {P = IWV (Impulswahl) - nur noch bei älteren Telefonanlagen erforder-} \ \text {lich} \end{array} \ \end{array} $$

Zum Einstellen des Wahlverfahrens stellen Sie einfach den Schiebeschalter (24) an der oberen Stirnseite des Basisgerätes auf Position T oder P.

Ruftonlautstärke einstellen

Zum Einstellen der Ruftonlautstärke betätigen Sie einfach den Schiebeschalter (25) an der oberen Stirnseite des Basisgerätes.

Das Telefon besitzt 3 Einstellungen. Sie können den Klingelton auf „Laut“ oder „Leise“ einstellen oder auf Wunsch ganz ausschalten.

Programmierung der Speicher

Zielwahlspeicher M1 und M2

→ Drücken Sie bei aufgelegtem Hörer die Speichertaste.
Geben Sie die gewünschte Rufnummer (max. 24 Ziffern)
ein, falls Sie eine Wahlpause benötigen, drücken Sie die Pausetaste.
→ Drücken Sie erneut die Speichertaste.

M1/M2 Drücken Sie die gewünschte Direktwahltaste M1 oder M2.

Das Display springt auf die Datums-/Uhrzeitanzeige zurück.

Zielwahlspeicher M3 (SOS-Notruftaste)

▲ Halten Sie die Pfeiltaste nach oben für ca. 3s gedrückt, im Display erscheint E 1.

Geben Sie die erste Notrufnummer (max. 24 Ziffern) ein.

der Löschtaste können Sie event. falsch eingegebene Ziffern löschen.

→Bestätigen Sie ihre Eingabe mit der Wähltaste.

Die Rufnummer ist gespeichert und im Display erscheint E 2 als Eingabeaufforderung für ihre zweite Notrufnummer. Die zweite und dritte Notrufnummer (jeweils max. 24 Ziffern) geben Sie wie oben beschrieben ein. Nach der Bestätigung Ihrer Eingabe mit der Wähltaste erscheint im Display It 00-30, die Eingabeaufforderung für die Dauer des Versuches zum Verbindungsaufbau. Werkseitig sind 30 Sekunden eingegeben.

Mittels der Rautetaste können Sie die Einstellung erhöhen, mit der Sterntaste verringen. Sie haben die Wahl zwischen 30, 60, 90 und 120 Sekunden, die allerdings im mm-ss Format dargestellt werden.

Bestätigen Sie ihre Eingabe mit der Wähltaste.

Kurzwahlspeicher

Sie haben die Möglichkeit 10 Rufnummern im Kurzwahlspeicher zu hinterlegen. Um eine Rufnummer im Rufnummernspeicher zu speichern, gehen Sie wie bei Programmierung der Speicher auf vorheriger Seite beschrieben vor, verfahren jedoch nach dem erneuten Drücken der Speichertaste wie folgt:

Geben Sie den gewünschten Speicherplatz (0-9) ein, unter dem die Rufnummer abgespeichert werden soll. Das Display springt auf die Datums-/Uhrzeitanzeige zurück.

Bereits vergebene Speicherplätze werden durch Abspeichern einer neuen Rufnummer überschrieben. Die alte Rufnummer ist gelöscht.

Empfehlung: Notieren Sie sich die von Ihnen gespeicherten Kurzwahlnummern in der Tabelle auf der letzten Seite dieser Bedienungsanleitung (S.36).

Speichern von Anbietervorwahlen Pre 1 und Pre 2

Sie haben die Möglichkeit 2 Anbietervorwahlen fest einzuspeichern. Diese Anbietervorwahlen sind auch als „Call by Call“- Nummern oder als „Vorwahl vor der Vorwahl“ bekannt.

→ Drücken Sie bei aufgelegtem Hörer die Speichertaste.

Geben Sie die gewünschte Rufnummer ein, falls Sie eine

Wahlpause benötigen, drücken Sie die Pausetaste.

→ Drücken Sie erneut die Speichertaste.

Pre1/Pre2 Drücken Sie die gewünschte Speichertaste Pre1 oder Pre2. Das Display springt auf die Datums-/Uhrzeitanzeige zurück.

Telefonieren

Anrufen

Hörer abnehmen oder Freisprechfunktion aktivieren.

Rufnummer eingeben.

Gespräch führen, nachdem sich der Gesprächsteilnehmer gemeldet hat.

Hörer auflegen, bzw. Freisprechfunktion deaktivieren um das Gespräch zu beenden.

Anrufen mit Wahlvorbereitung

Rufnummer eingeben.

X Falls Sie sich vertippt haben, können Sie die falschen Ziffern mit der Löschtaste entfernen.

Wähltaste drücken, die im Display angezeigte Nummer wird im Freisprechmodus gewählt.

Sie können Ihr Gespräch im Freisprechmodus führen oder diesen durch Abheben des Hörers beenden und Ihr Gespräch ganz normal mit dem Hörer führen.

Hörer auflegen, bzw. Freisprechfunktion deaktivieren um das Gespräch zu beenden.

Anruf annehmen

Ihr Telefon klingelt, die optische Anrufsignalisierung leuchtet im Rhythmus des Rufsignales auf.

Hörer abnehmen oder Freisprechfunktion aktivieren.

Gespräch führen, nachdem sich der Gesprächsteilnehmer gemeldet hat.

Hörer auflegen, bzw. Freisprechfunktion deaktivieren um das Gespräch zu beenden.

Einstellen der Hörerlautstärke

An Ihrem Telefon können Sie die Lautstärke des Hörers stufenlos, auch während eines Gespräches, verändern und so die Lautstärke an Ihre Bedürfnisse anpassen.

Schieben Sie den Regler (14) für die Hörerlautstärke nach oben um lauter zu stellen, oder nach unten um leiser zu stellen.

Freisprechen

Dank dieser Funktion können Sie telefonieren, ohne den Hörer in die Hand nehmen zu müssen, und andere im Raum befindliche Personen am Gespräch teilnehmen lassen. Sie können die Freisprechfunktion sowohl beim Verbindungsaufbau als auch während des Gespräches aktivieren.

Betätigen Sie die Taste (17), um die Freisprechfunktion zu aktivieren/deaktivieren.

Um vom Hörerbetrieb in den Freisprechmodus zu wechseln, drücken Sie die Freisprechtaste (17) und legen anschließend den Hörer auf. Das Telefon wechselt automatisch in den Freisprechmodus.

Um aus dem Freisprechmodus in den Hörermodus zu wechseln, nehmen Sie einfach den Hörer ab und der Freisprechmodus wird automatisch beendet.

Einstellen der Freisprechlautstärke

An ihrem Telefon können Sie die Freisprechlautstärke stufenlos, auch während eines Gespräches, verändern und so die Lautstärke an Ihre Bedürfnisse anpassen.

Schieben Sie den Regler (15) für die Freisprechlautstärke nach oben um lauter zu stellen, oder nach unten um leiser zu stellen.

Mikrofonstummschaltung (Mute)

Das Mikrofon kann sowohl im Hörer- als auch im Freisprechmodus vorübergehend abgeschaltet werden. Sie können nun mit einer im Raum befindlichen Person sprechen, ohne dass Ihr Gesprächspartner am Telefon mithören kann. Um das Mikrofon abzuschalten, drücken Sie die Löschtaste X (3), die LED „Mikrofon stumm“ (1) leuchtet solange die Stummschaltung aktiviert ist. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Löschtaste.

Wahl aus dem Zielwahlspeicher M1 und M2

Ihr Telefon hat zwei Zielwahlspeicher (M1 / M2) für Rufnummern, die Sie oft benötigen. Die SOS - Taste (M3) können Sie mit bis zu drei Rufnummern belegen, die Sie im Fall einer schnell benötigten Hilfeleistung erreichen wollen (Familienmitglieder, Arzt etc.).

Hörer abnehmen oder Freisprechtaste drücken. Zielwahltaste M1 oder M2 drücken, die gespeicherte Nummer wird automatisch gewählt.

Gespräch führen, nachdem sich der Gesprächsteilnehmer gemeldet hat. Hörer auflegen, bzw. Freisprechfunktion deaktiveren, um das Gespräch zu beenden.

Notruffunktion M3

Wenn Sie im Notfall die Taste M3 an Ihrem Telefon drücken, schaltet das Gerät automatisch in den Lauthörmodus und wählt nacheinander in zeitlich festgelegten Abständen die gespeicherten Notrufnummern an (E1-E3). Diese Nummern werden so lange angewählt, bis einer der drei gewünschten Gesprächspartner das Gespräch entgegen nimmt.

ACHTUNG: Sie müssen dann entweder den Hörer abnehmen oder die Freisprechtaste innerhalb von 30 Sekunden betätigen, um mit dem Partner sprechen zu können.

Nehmen Sie den Hörer nicht ab oder schalten Sie den Freisprechmodus nicht ein, wird automatisch das Anwählen der nächsten programmierten Notrufnummer eingeleitet.

Durch zweimaliges Betätigen der Freisprechtaste können Sie die Notruffunktion abbrechen.

Die Dauer des einzelnen Anwahlversuches können Sie einprogrammieren (30, 60, 90 oder 120 Sekunden wie auf Seite 14 beschrieben). Haben Sie z.B. 30 Sekunden eingestellt, klingelt das Telefon beim gewünschten Gesprächspartner für 30s, danach wählt Ihr Telefon die zweite Nummer an, auch dort klingelt es für 30s. Ebenso verhält es sich mit der dritten Nummer. Dieser Wahlzyklus wird maximal zehnmal wiederholt, dann wird die Notruffunktion automatisch beendet.

Ist eine der angewählten Rufnummern besetzt, bemerkt dies das Telefon und wählt sofort die nächste Nummer an.

ACHTUNG: Nimmt beim gewünschten Gesprächspartner ein Anrufbeantworter das Gespräch entgegen, betrachtet das Telefon die Verbindung als hergestellt und beendet den Wahlzyklus.

Wahlpause einfügen

Betreiben Sie Ihr Telefon an einer Telefonanlage, die nach der Wahl der Amtskennziffer eine Pause benötigt, dann können Sie die Pause durch Drücken der Taste ○ / Pause Wahlwiederholung / Pause einfügen. Die Pause belegt im Speicher den Platz einer Ziffer bei der Wahlwiederholung bzw. im Rufnummernspeicher. An der Stelle der Pause wird im Display ein Strich - angezeigt.

Wahlwiederholung der zuletzt gewählten Nummer

/ Pause Hörer abnehmen oder Freisprechfunktion aktivieren. Taste Wahlwiederholung / Pause drücken. Die zuletzt gewählte Rufnummer wird gewählt.

Wahlwiederholung erweitert

• / Pause Drücken Sie bei aufgelegtem Hörer die Taste Wahlwiederholung, die letzte gewählte Nummern wird im Display angezeigt.
• / Pause Durch wiederholtes Drücken der Taste Wahlwiederholung können Sie sich die letzten 5 gewählten Rufnummern anzeigen lassen.

Um die gewünschte Rufnummer zu wählen, drücken Sie die Freisprechtaste oder nehmen Sie den Hörer ab.

Wahl aus der Anruferliste

Hörer abnehmen oder Freisprechfunktion aktivieren. Mit den Pfeiltasten die gewünschte Rufnummer auswählen. Wähltaste drücken, die im Display angezeigte Nummer wird gewählt.

oder

Gewünschte Rufnummer mit den Pfeiltasten auswählen. Wähltaste drücken, die im Display angezeigte Nummer wird im Freisprechmodus gewählt.

Wahl aus dem Kurzwahlspeicher

Hörer abnehmen oder Freisprechtaste drücken. Speichertaste (20) drücken. Speichertaste 0-9 drücken, unter der Sie die gewünschte Rufnummer gespeichert haben. Die Rufnummer wird angezeigt und automatisch gewählt.

Anbietervorwahl

Das Gerät bietet verschiedene Möglichkeiten wie nachfolgend erklärt.

Wahl aus dem Rufnummernspeicher in Verbindung mit einer Anbietervorwahl

Wählen Sie mit den Pfeiltasten die gewünschte Rufnummer. Pre 1/Pre 2 Drücken Sie die gewünschte Anbietervorwahltaste (12/13). Das Telefon schaltet automatisch in den Freisprechmodus und wählt nacheinander die Anbietervorwahl und die Rufnummer.

Wahl einer beliebigen Rufnummer in Verbindung mit einer Anbietervorwahl

Hörer abnehmen oder Freisprechtaste drücken.

Pre 1/Pre 2 Drücken Sie die gewünschte Anbietervorwahltaste (12/13).

Geben Sie die gewünschte Rufnummer ein, die Nummern werden automatisch gewählt.

Zielwahl M1/M2 in Verbindung mit einer Anbietervorwahl

Hörer abnehmen oder Freisprechtaste drücken.

Pre 1/Pre 2 Drücken Sie die gewünschte Anbietervorwahltaste. M 1/ M 2 Drücken Sie die gewünschte Zielwahltaste M1 oder M2. Die Rufnummer wird angezeigt und automatisch gewählt.

Wahl aus dem Kurzwahlspeicher in Verbindung mit einer Anbietervorwahl

Hörer abnehmen oder Freisprechtaste drücken.

Pre 1/Pre 2 Drücken Sie die gewünschte Anbietervorwahltaste.

→ Speichertaste (20) drücken.

Speichertaste 0-9 drücken, unter der Sie die gewünschte Rufnummer gespeichert haben. Die Rufnummer wird angezeigt und automatisch gewählt.

Wahl aus der Anruferliste in Verbindung mit einer Anbietervorwahl bei aufgelegtem Hörer

▼ ▲ Gewünschte Rufnummer mit den Pfeiltasten auswählen.

Pre 1/Pre 2 Drücken Sie die gewünschte Anbietervorwahltaste. Das Telefon schaltet automatisch in den Freisprechmodus und wählt nacheinander die Anbietervorwahl und die Rufnummer.

Gesprächsdaueranzeige

Ca. 5 Sekunden nach dem Verbindungsaufbau erscheint die Gesprächsdaueranzeige im Display. Die Anzeige erfolgt in Minuten und Sekunden, z. B. für 1 Minute 35 Sekunden erscheint im Display 01-35. Nach Beendigung des Gespräches erlischt diese Anzeige sofort.

Anruferliste – CLIP Funktion

Allgemein

Ihr Telefon zeigt die Rufnummer des anrufenden Teilnehmers an, sofern diese Funktion für ihren Anschluss vom Netzbetreiber aktiviert ist und der Anrufende die Übermittlung der Rufnummer zulässt.

Die CLIP-Funktion Ihres Gerätes bietet Ihnen folgende Möglichkeiten:

• Den Anrufenden anhand der angezeigten Rufnummer zu identifizieren, bevor Sie das Gespräch entgegen nehmen.
  • Die Registrierung von bis zu 55 Anrufen.
• Ablesen neu eingegangener Anrufe im Display.
• Blättern in der Anruferliste.
• Wahl einer Rufnummer aus der Anruferliste.

Neu eingegangene Anrufe in Abwesenheit werden folgendermaßen angezeigt:

1. LED Neuer Anruf (9) blinkt.
2. Im Wechsel mit Datum und Uhrzeit erscheinen die Zähler für neu eingegangene Anrufe und die Gesamtanzahl eingegangener Anrufe, so lange, bis Sie die Anruferliste abfragen.

Beispiel: 02 04 bedeutet 2 neue Anrufe in Abwesenheit und insgesamt 4 Anrufe in der Anruferliste. Außerdem erscheinen die entsprechenden Display-Symbole (siehe Seite 7).

1. Anrufe mit unterdrückter oder ohne Rufnummernübermittlung werden zwar gezählt und angezeigt, in der Liste jedoch sehen Sie in diesem Fall nur Striche und die entsprechenden Display-Symbole.

Anruferliste aufrufen

Um die Anruferliste zu öffnen, drücken Sie die Pfeiltaste ▲. Im Display erscheint die fortlaufende Nummer und die Rufnummer.

▼▲Mit den Pfeiltasten können Sie in der Liste blättern.

# Mit der Rautetaste (16) können Sie sich Datum und Uhrzeit

★ des Anrufes anzeigen lassen. Mit der Sterntaste (21) kehren Sie zur Rufnummer zurück.

Rufnummern aus der Anruferliste löschen

▶ ▲ Mit den Pfeiltasten wählen Sie die zu löschende Nummer aus.

X Zum Löschen der ausgewählten Rufnummer drücken Sie zweimal hintereinander die Löschtaste.

Um die komplette Anruferliste zu löschen, halten Sie die Löschtaste X (3) für ca. 4s gedrückt. Die angezeigte Rufnummer beginnt zu blinken und das Display springt danach auf die Datums-/Uhrzeitanzeige zurück.

Komfortfunktionen Extern

Die Komfortfunktionen - Anklopfen, Makeln, Rückfrage, weiteres Gespräch annehmen, Dreierkonferenz - müssen Sie bei Ihrem Netzbetreiber beantragen und Freischalten lassen. Bei der Deutschen Telekom AG sind diese Leistungen unter der Bezeichnung T-Net-Funktionen geführt und können ausschließlich nur an einem Hauptanschluss genutzt werden, wenn Sie die Flashzeit auf 300ms eingestellt haben.

Betreiben Sie Ihr Telefon an einer modernen TK-Anlage, so können Sie diese Funktionen ebenfalls nutzen. Stellen Sie dazu die Flashzeit wie in der Bedienungsanleitung der TK-Anlage vorgegeben ein, meist 100ms.

Weitere Einzelheiten erfahren Sie ebenfalls aus der Bedienungsanleitung Ihrer TK-Anlage. Die nachfolgende Beschreibung der Komfortfunktionen muss deshalb nicht mit den Vorgaben Ihrer TK-Anlage übereinstimmen.

Anklopfen und Makeln

Sie haben Ihr Telefon an einem Hauptanschluss der Deutschen Telekom angeschlossen. Während Sie ein Gespräch führen, hören Sie den Anklopfton. Betätigen Sie die R-Taste, um das laufende Gespräch auf Haltefunktion zu legen. Sie hören den Sonderwählton. Durch Wahl der Ziffer 2 können Sie den zweiten Anruf entgegen nehmen. Wollen Sie wieder zum ersten Gesprächsteilnehmer zurückkehren, dann drücken Sie erneut die R-Taste und wählen anschließend die Ziffer 2. Sie sind wieder mit dem ersten Gesprächsteilnehmer verbunden und das zweite Gespräch wurde auf Haltefunktion gelegt. Diesen Vorgang können Sie beliebig oft wiederholen, d.h. zwischen den beiden Teilnehmern makeln.

Betreiben Sie Ihr Telefon an einer TK-Anlage, dann verfahren Sie in gleicher Weise, nur dass Sie anstatt der Taste 2 die Taste R noch einmal drücken.

Rückfrage und Makeln

Mit der Funktion Rückfrage/Makeln telefonieren Sie abwechselnd mit zwei Gesprächspartnern ohne dass diese mithören können was Sie mit dem jeweils anderen besprechen. Sie können einen „anklopfenden“ Anruf annehmen oder selbst einen zweiten Gesprächspartner anrufen. Diese Funktion ist auch die Basis für eine Dreierkonferenz.

Sie führen ein Gespräch mit einem Teilnehmer und möchten von einem zweiten Teilnehmer (intern oder extern) eine Information einholen. Dazu drücken Sie die Taste R und parken das erste Gespräch. Sie hören den Sonderwählton. Wählen Sie die Rufnummer des zweiten Teilnehmers

und führen mit diesem das Gespräch. Durch Betätigen der Taste R parken Sie das zweite Gespräch. Drücken Sie jetzt die Taste 2 und Sie gelangen zum ersten Teilnehmer zurück. Sie können jetzt zwischen beiden Teilnehmern makeln. Möchten Sie das Gespräch nach Ihrer Rückfrage mit dem zweiten Gesprächspartner beenden, betätigen Sie die Taste R und wählen die Ziffer 1. Die Verbindung zum zweiten Gesprächspartner wird getrennt, gleichzeitig Sie kehren zum ersten Gesprächsteilnehmer zurück. Beim Betrieb an einer TK-Anlage makeln Sie stets durch zweimaliges Betätigen der Taste R zwischen den beiden Gesprächen. Durch Auflegen werden die Verbindungen getrennt.

Dreierkonferenz

Mit dieser Funktion können Sie mit zwei Gesprächspartnern gleichzeitig telefonieren, wobei jeder Gesprächspartner gleichermassen am Gespräch beteiligt ist. Die Verbindung zu den beiden Teilnehmern können Sie wie oben unter Anklopfen/Rückfrage/Makeln aufbauen.

Es bestehen zwei Verbindungen, z.B. über Makeln oder über Rückfrage und Sie wollen eine Dreierkonferenz einrichten, dann drücken Sie die Taste R. Das z. Z. aktive Gespräch wird geparkt und Sie hören den Sonderwählton. Wählen Sie jetzt die Ziffer 3. Die Dreierkonferenz wird hergestellt.

Legt ein Gesprächspartner auf, kann das Gespräch mit dem zweiten Gesprächspartner fortgeführt werden.

Durch eigenes Auflegen wird die Dreierkonferenz getrennt.

Ist das Telefon an einer TK-Anlage angeschlossen, so folgen Sie bitte den Anweisungen, die in der Bedienungsanleitung der TK-Anlage ausgeführt sind.

Garantie\*

Für dieses Gerät besteht eine Garantie von 24 Monaten. Die Garantiezeit beginnt mit dem Kauf. Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu. Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehlern beruhen. Innerhalb der Garantiezeit wird nach eigener Wahl Garantie durch Reparatur oder Gerätetausch geleistet. Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht automatisch, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen, diese endet nach 24 Monaten. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, auf Verschleiß, auf Eingriff durch Dritte oder auf höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien (Batterien, Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen.

Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Unser Kundendienst steht Ihnen selbstverständlich auch nach Ablauf der Garantiezeit weiterhin zur Verfügung. Nach Ablauf der Garantie bzw. für Schäden, für die wir keine Garantie übernehmen können, erhalten Sie einen Kostenvoranschlag.

Reparaturanschrift\*

Sollte es erforderlich sein, dass Sie Ihr Gerät zur Reparatur einschicken müssen, erfahren Sie die für Sie zuständige Servicestelle und Adresse unter der

Hotline - Nummer

für Deutschland : 01805 88 05 05 (12 Cent/Min aus dem Festnetz)

für Österreich: 08209 19 93 0 (16 Cent/Min aus dem Festnetz)

Dieser Reparaturservice ist in der Garantiezeit (24 Monate) kostenlos.

Bitte beachten Sie die allgemeinen Garantiebestimmungen.

Verwenden Sie zur Einsendung die beiliegende Garantiekarte und senden

Sie Ihr komplettes Gerät inkl. aller Zubehörteile ein.

Technische Daten\*

System: Analoges Telefon, schnurgebunden

Stromversorgung: Batterien 1,5 V, 4 Stück Alkaline Typ AAA

Umgebungstemperatur: +5°C bis +35°C

Relative Luftfeuchtigkeit: 25% bis 85%

Zulässige Lagertemperatur: -10°C bis +50°C

Wahlverfahren: MFV / IWV (umschaltbar)

Signaltastenfunktion: Flash 100ms / 300ms (umschaltbar)

Abmessungen: ca. 195 x 205 x 60mm

Gewicht: ca. 650g

Telefonanschlusskabel: ca. 2,5m

Hörer-Spiral-Kabel: ca. 0,4m; gedehnt ca. 1,2m

* Im Zuge ständiger Produktverbesserungen behalten wir uns Änderungen in Technik und Design vor.

Hinweis:

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsbestandteil. Alle angegebenen Daten sind lediglich Normalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Technische Änderungen vorbehalten!

Fehlersuche

Keine Anzeige

Überprüfen Sie, ob die Batterien in Ordnung bzw. richtig eingelegt sind (Polarität beachten).

Sollte die „Batterie leer“ Anzeige im Display aufleuchten, wechseln Sie umgehend die Batterien.

Kein Freizeichen

Prüfen Sie, ob das Telefonanschlusskabel ordnungsgemäß am Telefon und an der Anschlussdose angeschlossen ist. Verwenden Sie das mitgelieferte Telefonanschlusskabel (Seite 8).

Erhöhen Sie die Hörerlautstärke (Seite 17).

Wahl nicht möglich

Prüfen Sie, ob das richtige Wahlverfahren eingestellt ist. Im allgemeinen wird das Tonwahlverfahren verwendet.

Flashtaste R ohne Funktion

Prüfen Sie, ob die richtige Flashzeit eingestellt ist. An einem Hauptanschluss benötigen Sie 300ms, an den meisten TK-Anlagen 100ms.

In Österreich sollten Sie die Flashzeit 100ms wählen.

Pflege

Wischen Sie Telefon mit einem feuchtem Tuch oder einem Antistatiktuch ab. Benutzen Sie nie ein trockenes Tuch! Es besteht die Gefahr der statischen Aufladung!

Rücknahme von alten Geräten

Hat Ihr GT 10 ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das untenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen Sie bitte mit und leisten Sie einen Beitrag zum Umweltschutz, indem Sie das Altgerät nicht in den Hausmüll geben.

Index

A

Anklopfen und Makeln 25

Einstellungen 12, 13

F

Fehlersuche 29

Flashzeit 6, 8, 13, 29

Freisprechen 7, 17

Freisprechlautstärke 6, 8, 17

G

Garantie 27

H

Hörerlautstärke 6, 8, 17, 29

Hotline 7

|

Inbetriebnahme 10

K

Komfortfunktionen Extern 25

Kontrasteinstellung 12

Kunden-Hotline 7

Kurzübersicht 4

L

Leistungsmerkmale 8

Lieferumfang 8

M

Makeln 25

Mikrofonstummschaltung 8, 18

N

Notruffunktion 18, 19

P

Pflege 30

Programmierung 7, 14

R

Reparaturanschrift 27

Rückfragen 25

Ruftonlautstärke 6, 13

S

Sicherheitshinweise 1,9

Wahlverfahren 8, 13, 29

Wahlwiederholung 6, 8, 19, 20

Wandhalterung 11

Z

Zielwahl 6, 8, 14, 18, 21

CE-Erklärung

Ihr Telefon ist zum Betrieb in Ihrem Land vorgesehen.

Dieses Gerät ist für die Anschaltung an das öffentliche analoge Telefonnetz zugelassen und ausschliesslich für den Betrieb in Wohn- und Geschäftsbereichen zu benutzen. Es darf durch jedermann über die Telefon-Anschluss-Einheit (TAE) angeschaltet und in Betrieb genommen werden. Jede andere Nutzung gilt als nicht bestimmungsgemäss. Eigenmächtige Veränderungen oder Umbauten, die nicht in diesem Handbuch beschrieben sind, sind nicht zulässig.

Hiermit erklären wir, ITM Technology AG, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG übereinstimmt.

Die Original-Konformitätserklärung kann im Internet unter

www.hagenuk.de

eingesehen werden.

CE

Notizen

Notizen

Kurzwahlspeicher Tabelle

1
2
3
4
5
6
7
8
9
0
