BEDIENUNGSANLEITUNG Roller Elli

1 - Elli 3
2 - Sicherheitshinweise 4
3 - Elli im Detail 7
3.1 - 360° Elli 7
3.2 - Bedienelemente am Lenker 9
3.3 - Tacho und Zündschloss 10
4 - Fahren & Benützen 11
4.1 - Sicherheitshinweise zur Fahrt 11
4.2 - Fahren und abstellen 12
4.3 - Akku - laden 14
5 - Lagerung 15
6 - Fehlersuche 16
7 - Wartung & Gewährleistung 17
8 - Technische Daten 18
9 - Händler & Ansprechpartner 19

Elli

1 - Elli

Elli

Herzlichen Glückwunsch zu einer guten Entscheidung.

Sie haben sich dazu entschlossen mit Elli einen Weg in die neue Mobilität zu gehen.

Wir wünschen Ihnen viel Spaß auf Ihren Erkundungsfahrten in Stadt und Land.

Bitte lesen Sie vor Benutzung Ihrer Elli ausführlich diese Bedienungsanleitung und halten Sie sich an die Sicherheitshinweise.

Willkommen in der Elli-Community!

2 - Sicherheitshinweise

Elli

Zur richtigen Benutzung müssen folgende Unterlagen mitgeführt werden:

• Führerschein
• Versicherungspapiere
• Nummernschild
  • Betriebserlaubnis (EEC)

Elli ist für den allgemeinen Straßenverkehr zugelassen und kann ab 16 Jahren mit Führerscheinklasse M, bzw. Ab 1 Führerscheinklasse B gefahren werden.

Einen Benutzung mit Fahrer und Beifahrer (2-Personen-Zulassung) ist erlaubt.

Die nicht bestimmungsgemäße Verwendung des Fahrzeuges führt zum Erlöschen der Garantie.

Die Änderung der Fahrzeugkennziffern* ist straf- und verwaltungsrechtlich verfolgbar und der Besitzer wird haftbar gemacht. *(Fahrgestell-/Motorennummer)

Alle Eingriffe zur Steigerung der Leistung, Geschwindigkeit und die allgemein zur Änderung der Merkmale des Rollers führen, sind strafbar und werden gesetzlich verfolgt. Sie führen zum Erlöschen der Garantie.

Die Änderung oder Modifizierung des Nummernschildträgers, der Beleuchtungsgruppe, akustischen Anzeigen und der Rückspiegel sind strafbar und führen ebenfalls zum Erlöschen der Garantie sowie des Versicherungsschutzes.

Die Verkehrssicherheit des Fahrzeugs sollte vor jedem Fahrtantritt geprüft werden.

„Tunen“ von Motor bzw. Controller ist gesetzlich verboten und deshalb untersagt. Sie verlieren dadurch Versicherungsschutz und Garantieansprüche.

Die zulässige Höchstgeschwindigkeit ist 45 km/h.

2 - Sicherheitshinweise

Elli

Wetterverhältnisse:

Besondere Vorsicht bei der Benutzung gilt bei schlechtem Wetter, bspw. Schnee, Nässe, Glatteis, Regen. Fahren Sie bei solchen Witterungsverhältnissen aufmerksam und passen Ihre Geschwindigkeit an. Es kann zu Verlängerten Bremswegen und Rutschen oder Schlittern auf der Fahrbahn kommen.

Berücksichtigen Sie bitte das die Einnahme von Rauschmitteln, Arznei, Alkohol o.ä. Ihre Fahrtauglichkeit einschränken. Bitte benützen Sie das Fahrzeug in solchen Zuständen nicht. Dies gilt auch bei Müdigkeit und Unruhe.

Verkehrszeichen gelten bei der Benutzung des Fahrzeugs genauso wie für alle anderen Verkehrsteilnehmer.

Achten Sie immer darauf beide Hände am Lenker zu haben und sich nicht von der Umwelt ablenken zu lassen.

Prüfen Sie im Falle eines Unfalles vor etwaiger weiterfahrt ob sich das Fahrzeug in fahrtauglichem Zustand befindet. Falls dies nicht der Fall sein sollte kontaktieren Sie bitte einen Fachhändler.

Verändern Sie auf keinen Fall die Position, die Neigung oder die Farbe folgender Teile: Kennzeichen, Blinker, Beleuchtungsanlage und Hupe.

Durch Veränderungen an dem Fahrzeug erlischt die Betriebserlaubnis.

Achten Sie darauf das Fahrzeug nur mit ausreichender Schutzkleidung zu benützen.

2 - Sicherheitshinweise

Elli

Beladung:

Keine sperrigen oder schweren Gegenstände am Lenker anbringen. Achten Sie darauf das die Ladung den Einschlagwinkel des Lenkers nicht beeinträchtigt. Beachten Sie die Sicherung des Gepäcks und transportieren Sie keine losen Sachen mit dem Fahrzeug. Alle Lichter und Blinker müssen für die anderen Verkehrsteilenehmer stets frei erkennbar sein. Achten Sie auch auf maximal zugelassene Zuladung des Fahrzeugs.

Reifendruck:

Vorne. 2,2 bar

Hinten: 2,3 bar

Montieren Sie vor der Fahrt die Seitenspiegel. Bei der Wahl von Zubehörteilen haftet der Fahrzeughalter persönlich.

Prüfen SIE:	Auf:
ScheibenbremseVorne und Hinten	FunktionLeerhub des HebelsBremsflüssigkeitsstand.
Gasgriff	auf Leichtgängigkeit.vollständiges öffnen und schließen
Räder/ReifenLenkung	Reifenzustand und- druckgleichmäßig und ohne Spiel zu drehen
Rückspiegel	auf richtige Ausrichtung.
Hauptständer	Leichtgängigkeit., selbst- und vollständiges Einklappen
Akkus	Ladezustand

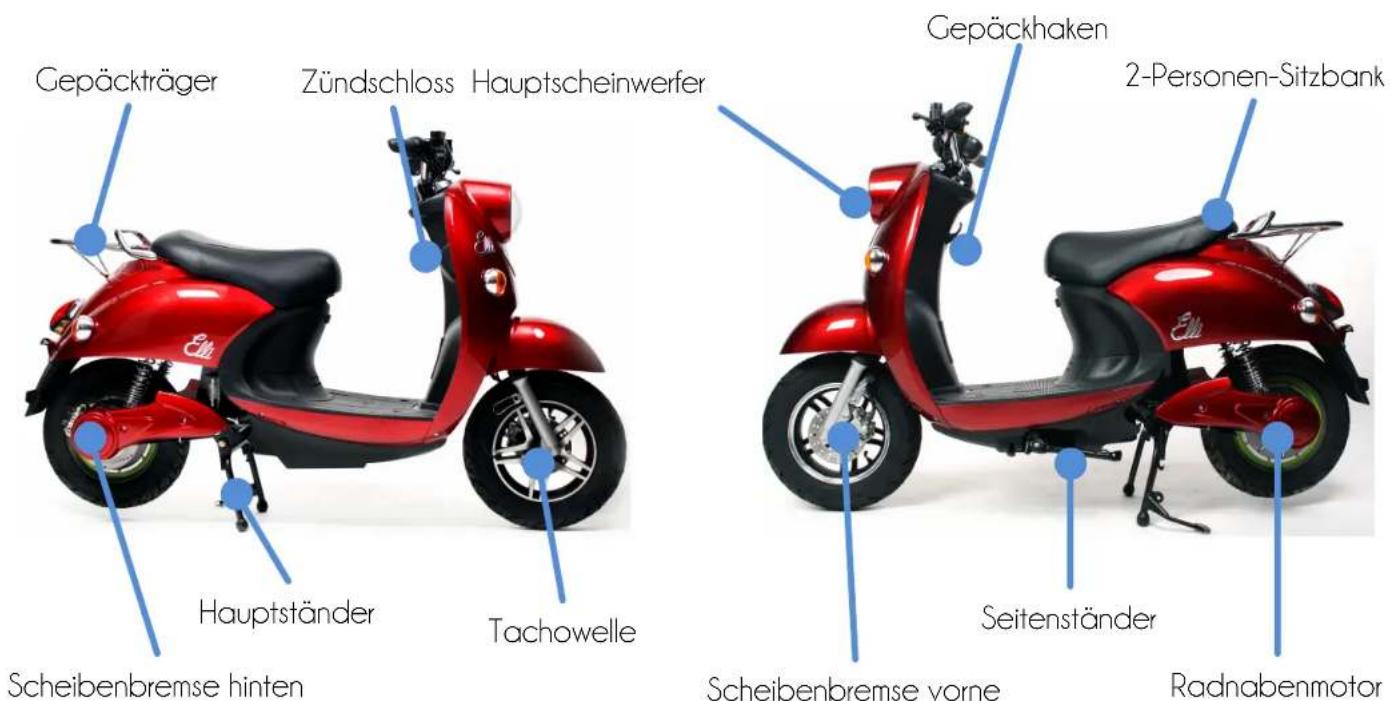

3.1 - 360° Elli

Elli

Gepäckträger Zündschloss Hauptscheinwerfer Hauptständer Tachowelle Scheibenbremse hinten Cepäckhaken 2-Personen-Sitzbank Seitenständer Scheibenbremse vorne Radnabenmotor

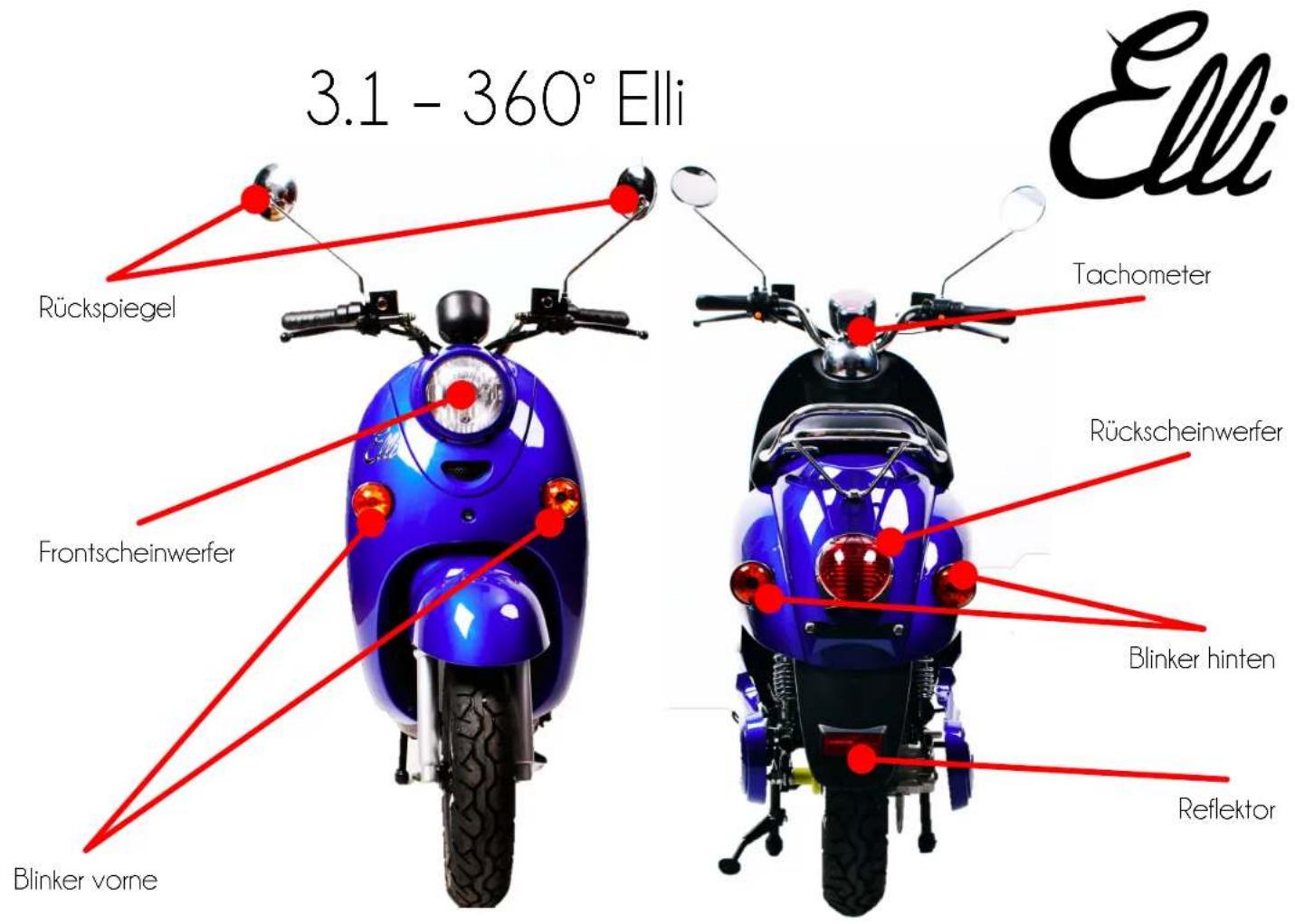

3.1 - 360° Elli Rückspiegel Tachometer Rückscheinwerfer Frontscheinwerfer Blinker hinten Reflektor Blinker vorne

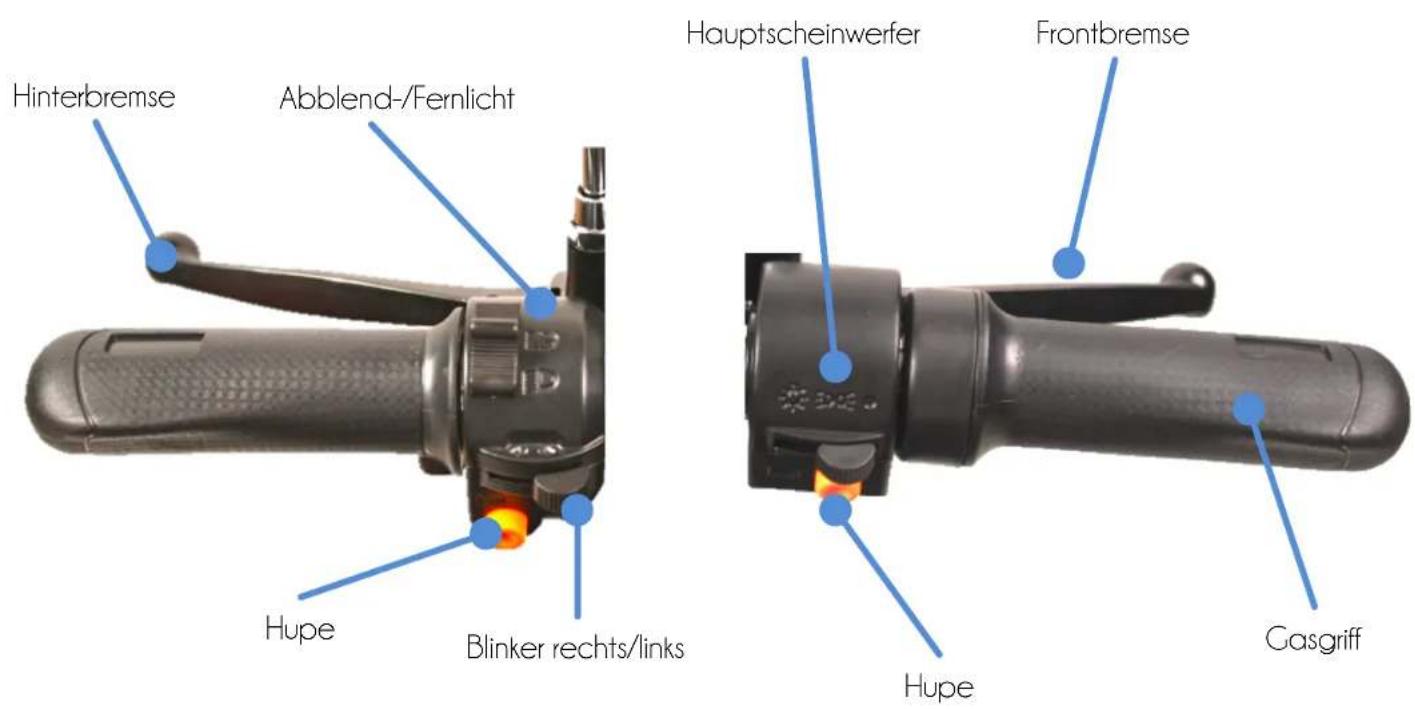

3.2 - Bedienelemente am Lenker

Elli

Hinterbremse Abblend-/Fernlicht Hauptscheinwerfer Frontbremse Hupe Blinker rechts/links Hupe Gasgriff

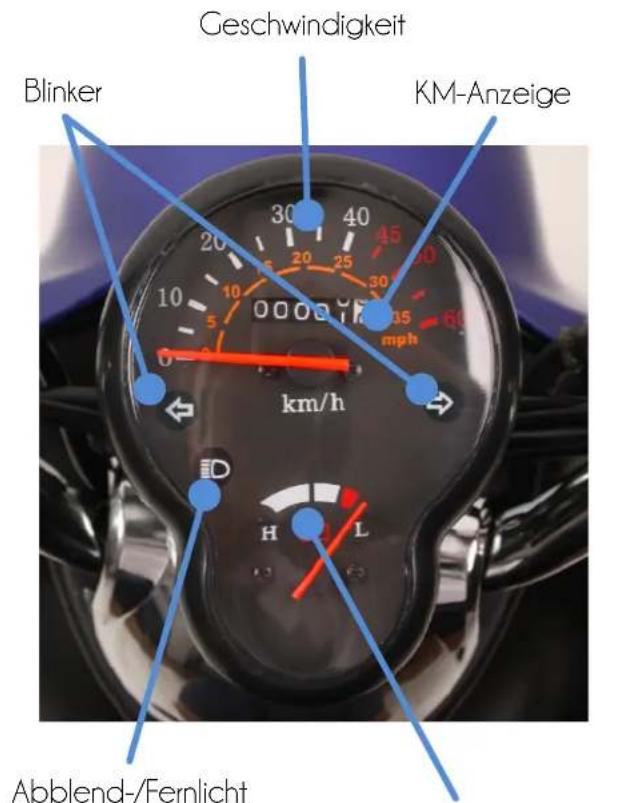

3.3 - Tacho und Zünschloss

Elli

Geschwindigkeit Blinker KM-Anzeige km/h Abblend-/Fernlicht

Batterieladestandsanzeige High / Low

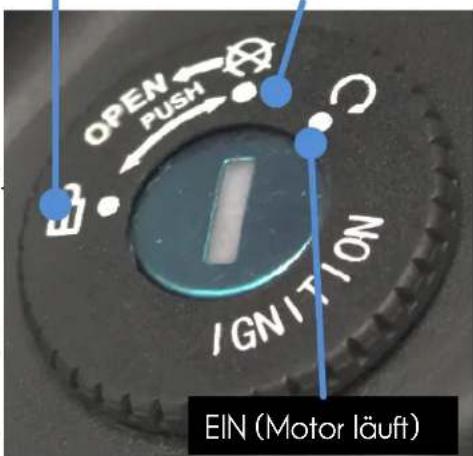

Lenkradsperre

Grundstellung (AUS)

Zum starten von Elli den Schlüssel einstecken und nach rechts drehen. Elli ist dann schon fahrbereit. Um das Lenkradschloss einzulegen Lenker nach links drehen. Den Schlüssel Nach unten drücken und gleichzeitig nach links drehen bis er sich

OPEN PUSH IGNITION EIN (Motor läuft)

abziehen lässt. Öffnen des Helmfachs: Stellen sie sich auf die rechte Seite des Rollers, drücken sie mit Ihrer linken Hand auf das hintere Ende des Sitzes. Gleichzeitig drehen Sie den Schlüssen von der Grundstellung ohne nach unten zu drücken nach links bis Sie den Druckpunkt erreicht haben.

4.1 - Sicherheitshinweise zur Fahrt

Elli

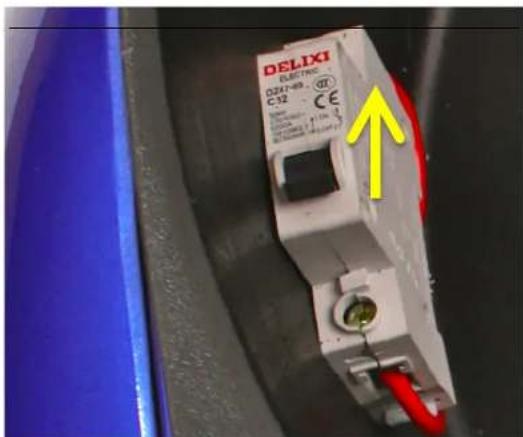

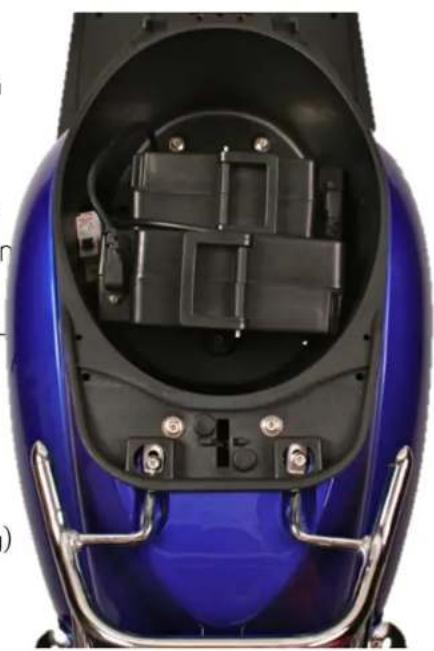

Stecken Sie Elli vom Ladekabel ab und bringen Sie beide Akkupakete im Fahrzeug an. Sobald beide Akku's an das Fahrzeug angeschlossen sind können Sie die Hauptsicherung in Funktionsstellung bringen. Sobald diese eingeschalten ist, ist der Roller mit Strom versorgt.

Achten Sie darauf die Akkus und Stecker nicht mit feuchten Händen zu berühren. Anschlusskabel und Ladegerät dürfen nicht mit Wasser in Kontakt

DELIXI ELECTRIC D2X1-09 C.32 CE ↑

kommen. Der Roller muss aus sein wenn Sie die Stecker verbinden.

Schließen Sie nun den Sitz, Elli ist nun startklar. Achten Sie vor dem starten des Motors darauf, dass Sie ausreichend Schutzkleidung tragen. Bringen Sie den Schlüssel nun wie auf Seite 10 beschrieben in die EIN-Position. Die Ladestandsanzeige sollte den Ladestand (H oder L) dann anzeigen. Der Motor läuft, klappen Sie nun beide Ständer (Seiten- und Hauptständer) nach oben. Elli bewegt sich sofort ziemlich zügig vorwärts. Achten Sie auf die Gasannahme, es wird etwas dauern bis Sie sich an das direkte Fahrgefühl von Elli gewöhnen. Beachten Sie auch das Elli nicht fährt wenn Sie einen der beiden Bremshebel betätigen, der Motor schaltet dann sofort ab und beschleunigt erst wieder wenn Sie von der Bremse gehen. Neigt sich ihre Fahrt dem Ende drehen Sie vor dem absteigen den Schlüssel in die AUS-Position, damit der Motor nicht mehr läuft. Steigen Sie dann ab und stellen Elli idealerweise immer auf dem Hauptständer ab.

4.2 - Fahren und abstellen

Elli

Hier finden Sie einige Ratschläge, die es Ihnen ermöglichen werden, Ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren. Machen Sie so lange Probefahrten mit Ihrem Fahrzeug auf Nebenstraßen mit wenig Verkehr, bis Sie Ihr Fahrzeug gut kennen. Fahren Sie stets innerhalb der Grenzen Ihrer Fähigkeiten. Setzen Sie vor Fahrantritt den Helm auf und schnallen Sie ihn richtig fest.

Bitte beachten:

Nach längeren Fahrten auf nassen Straßen ohne zu bremsen ist die Bremsleistung anfänglich geringer. Unter diesen Bedingungen sollten Sie die Bremse in regelmäßigen Abständen betätigen. Führen Sie auf nassen Straßen, Schotterstraßen oder rutschigem Straßenbelag keine Vollbremsung durch. Das Fahrzeug sollte Grundsätzlich mit beiden Bremsen gleichzeitig abgebremst werden. Niemals nur mit der Hinterradbremse bremsen! Wird das Fahrzeug auf sandigem, schlammigen oder durch Schnee und Streusalz verschmutzen Straßen genutzt, sollten Sie die Bremsscheiben häufig mit einem neutralen Reinigungsmittel säubern, um scheuernde Ablagerungen aus den Löchern der Bremsscheibe zu beseitigen. Zudem empfiehlt es sich, die Reifen bei Unterschreitung von 2 mm Profiltiefe zu ersetzen. Beachten Sie hier auch die gesetzlichen Vorschriften!

Das Fahrzeug ist mit schlauchlosen Reifen ausgerüstet (Tubeless).

4.2 - Fahren und abstellen

Elli

Einfahren:

Vermeiden Sie bis Kilometerstand 100 jedes plötzliche und verlängerte Bremsen.

Anhalten / Parken:

Nehmen Sie Gas weg und bremsen Sie das Fahrzeug langsam ab.

Ziehen Sie den Hinterradbremshebel und halten Sie ihn.

Stellen Sie Ihr Fahrzeug auf festem und ebenem Boden auf, damit es nicht umkippen kann.

Drehen Sie den Zündschlüssel auf „OFF“.

Stellen Sie das Fahrzeug auf dem Sei- tenständer oder dem Hauptständer ab.

Lassen Sie das Lenkradschloss ein- rasten.

Ziehen Sie den Zündschlüssel ab.

Elli ist mit 2 Ständern, Seiten- und Hauptständer (Abbildung auf Seite 7) ausgestattet. Benützen Sie zu Ihrer Sicherheit den Hauptständer, da Elli dann sicher abgestellt ist und nicht so einfach durch Passanten oder ähnliches umgeschubst werden kann. Sollten Sie Elli an einem Hang oder Berg abstellen wollen kann es durchaus sinnvoller sein den Seitenständer zu benützen.

4.3 - Akku - laden

Elli

Elli ist in der Basisversion mit Blei-Gel-Akkumulatoren betrieben. Laden Sie diese Akku's nur mit a Ladegerät das bei der Auslieferung inklusives war. Bei Verwendung anderer Ladegeräte kann es zu Komplikationen kommen. Des weiteren erlischt die Batterie wenn Sie ein anderes Ladegerät verwenden. Sie können die Akkus direkt am Roller über die Buchse unter dem Sitz, oder durch herausnehmen der Akku's direkt am Wohnraum Laden. Zur Ladung mit dem beigefügten Ladegerät eignen sich alle 220 Volt Schuko-Steckdosen. Achten Sie beim Laden darauf das weder das Ladegerät noch die Akku's Witterungen ausgesetzt sind. Sollten Sie Elli im Außenbereich laden belassen Sie die Akku's im Roller und legen auch das Ladegerät, welches direkt an den Akku's angeschlossen ist in das Helmfach. Eine Ladung sollte idealerweise nicht unter 10° durchgeführt werden.

Die Akku's halten Ihre leistung i.d. Regel über 24 Monate konstant und nehmen danach etwas an Leistung ab. Sollten Sie die ursprüngliche Reichweite benötigen

Akönken Sie im Zu- behör Shop Akku's er- werben.

Ladegerät (2Versionen):

Eine LED: Rot (lädt) Grün (fertig)

Zwei LED's:
LED1 Rot (bereit)

LED2 Rot (lödt)

LED2 Grün (fertig)

Grundsätzlich können Sie Elli allen Witterungen aussetzten, solange die Akkus und Kontaktstecker keiner Feuchtigkeit ausgesetzt sind.

Bei sehr niedrigen Außentemperaturen (unter 10°) empfiehlt es sich die Akkus je nach Verwendung anders zu behandeln. Hierzu ein paar Tips je nach Verwendung:

Nutzung des Rollers in den Wintermonaten:

• Ladung der Batterie immer bei ca. 20° vornehmen

- bei längeren Standzeiten, sowie

- bei Frost, Schnee und Temperaturen um und unter dem Gefrierpunkt Batterie aus dem Roller nehmen und bei 10° - 20° lagern.

- Zusätzlich empfehlen wir die Nutzung von Winterreifen.

Lagerung (Nichtnutzung) in den Wintermonaten:

Vor der Lagerung:

- Batterie bei ca. 20° Umgebungstemperatur vollständig laden.

Lagerort:

• trockener Raum
  • Raumtemperatur ca. 10°
• frostfrei
• nicht am Ladegerät angeschlossen

Bei Lagerung von mehr als 3 Monaten muss die Batterie zwischen geladen werden.

Nach der Lagerung:

- Batterie vor Nutzung bei ca. 20° Umgebungstemperatur vollständig laden.

6 - Fehlerbehebung

Elli

Fehler:

Zündung geht nicht

Behebung:

# Steckverbindung der

Akku's prüfen

# Sicherung einschalten

# Akku's sind tiefenentladen

→ Austauschen

Fehler:

Bremsleistung gering

Behebung:

# Bremsdruck zu gering,

→ Bremshebel mehrmals betätigen

# Bremsflüssigkeitsstand prüfer

# Bremsen an Verschleißgrenz

→ ggf. austauschen

Zündung geht, # Bremshebel ist gezogen

Roller fährt aber nicht # Seitenständer ist unten

# Batterien sind leer

# 1 von 2 Batterieblocks ist nicht richtig angesteckt

# Bremshebel hat Fehlkontakt

Motorleistung gering

# Batterien leer →LADEN

# Reifendruck überprüfen

# Bremsen sind nicht frei

Kofferaum öffnet nicht # beim drehen des Schlüssels

fest auf den Sitz drücken

# Schlüssel beim drehen nicht nach unten drücken

# Lenkradschloss rastet ein Rad gerade stellen

7 - Wartung & Gewährleistung

Elli

Wartung:

Elli ist grundsätzlich ein wartungsfreier Roller. Sie müssen nicht in einem bestimmten Interval einen Kundendienst oder ähnliches machen.

Bremsflüssigkeit. Die einzige Flüssigkeit Regel alle 2 Jahre ausgetauscht werden sollte. Diesen Bremsflüssigkeitswechsel können Sie bei jeder üblichen Zweirad oder Kfz-Werkstatt durchführen lassen.

Batterie. Die Batterie ist wartungsfrei. Sollten Sie jedoch einen neue Batterie beschaffen sind Sie dazu verpflichtet die alte in den Recyclingkreislauf einzubringen. Sie können alte Batterie daher einfach bei uns zurückgeben.

Gewährleistung:

Die Gewährleistung ab München beträgt 24 Monate und gilt für das gesamte Fahrzeug. Für Verschleißteile gilt die Gewährleistung nur eingeschrändte auf den jeweiligen Zustand bei Fahrzeugauslieferung. Der übliche Verschleiß bei Teilen wie Bremsen, Batterie, Reifen ist somit von der Gewährleistung nicht betroffen.

8 - Technische Daten

Elli

Elli 2013
Motor	1000 Watt
Motorart	Bürstenloser Radnabenmotor
Höchstgeschwindigkeit	45 km/h
Batterie	48 Volt 20 Ah
Ladevolt	230 Volt
Felgentyp	Aluminium
Reichweite	50 km
Batterielebensdauer	24 Monate
Ladezeit	8 Stunden
Steigungsfähigkeit	15%
Max. Beladung	140 kg
Radstand	114 cm
Reifengröße	3,2 x 10 Zoll
Gewicht	84 kg
Maße	157cm x 66 cm x 100 cm
Zertifikat	EEC

9 - Händler & Ansprechpartner

Elli

Händler:

Das genaue und aktuelle Händlernetz finden Sie Online im Internet unter: www.my-elli.com unter dem Reiter: „KAUFEN“

Regionale Händler sind aktuell in Berlin, Hamburg, Ingolstadt, Nürnberg, und rund um München vorhanden.

Elli UG

Postadresse:

Elli UG

Augustenstraße 4

80333 München

Shop-Adresse:

Elli UG

M+P e-mobility Store

Erika-Mann-Straße 2

80636 München

INTERNET:

www.my-elli.com

E-MAIL:

[e-mail]

Vielen Dank das Sie sich für einen ELLI entschieden haben!
