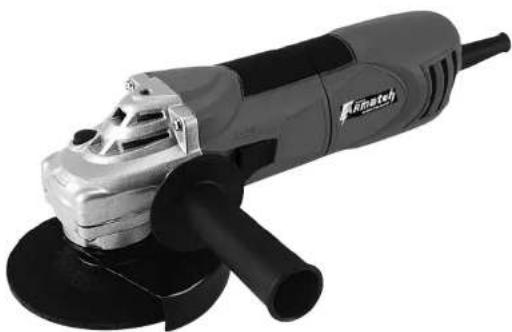

BEDIENUNGSANLEITUNG AT-9201 Armateh

WINKELSCHLEIFER BEDIENUNGSANLEITUNG

Bitte lesen Sie vor der Benutzung die Anweisungen dieser Bedienungsanleitung sowie die allgemeinen Sicherheitshinweise sorgfältig durch.

I. ANWEISUNGEN ZU SICHERHEIT, NUTZUNG UND WARTUNG

Lesen Sie vor dem Anschließen an das Stromnetz folgende Hinweise.

Halten Sie den Arbeitsbereich sauber. - Unaufgeräumte Bereiche und Bänke können zu Verletzungen führen.

Bitte beachten Sie stets die

Arbeitsbereichsumgebung. - Setzen Sie Elektrogeräte nicht dem Regen aus. Verwenden Sie Elektrowerkzeuge nicht an feuchten oder nassen Orten. Achten Sie darauf, dass der Arbeitsbereich gut beleuchtet ist. Verwenden Sie Elektrowerkzeuge nicht an Orten, an denen Brand- oder Explosionsgefahr besteht.

Schutz gegen Stromschläge.

- Vermeiden Sie Körperkontakt mit Erde oder geerdeten Oberflächen (z. B. Rohren, Heizkörpern, Herden, Kühlschränken).

Halten Sie Kinder fern.

- Achten Sie darauf, dass Besucher weder das Werkzeug noch das Verlängerungskabel berühren. Gestatten Sie Besuchern nicht den Zutritt zum Arbeitsbereich.

Verstauen Sie Werkzeuge, die Sie nicht benutzen.

- Wenn Sie die Werkzeuge nicht nutzen, müssen Sie sie an einem trockenen, hohen und verschlossenem Ort und außerhalb der Reichweite von Kindern aufbewahren.

Üben Sie nicht übermäßig Kraft auf das Werkzeug aus.

• Die Leistung des Werkzeugs ist besser und die Arbeiten mit dem Werkzeug sind sicherer, wenn es mit der vorgesehenen Geschwindigkeit benutzt wird.

Verwenden Sie das richtige Werkzeug.

- Verwenden Sie keine zu kleinen Werkzeuge, die der Belastung nicht standhalten würden. Verwenden Sie

die Werkzeuge ausschließlich für den bestimmungsgemäßen Gebrauch. Benutzen Sie z.B. keine Kreissäge, um Äste und Baumstämme zu schnelden.

Kleiden Sie sich angemessen.

- Tragen Sie keine lose Kleidung oder Schmuck. Diese können sich in den beweglichen Teilen verfangen. Wir empfehlen für Arbeiten im Außenbereich Gummihandschuhe und rutschfeste Schuhe. Wenn Sie langes Haar haben, tragen Sie ein schützendes Haarnetz.

Tragen Sie eine Sicherheitsbrille.

- Falls der Zerspanungsvorgang Staub verursacht, benötigen Sie außerdem eine Gesichts- oder Staubmaske.

Schließen Sie eine

Entstaubungseinrichtung an.

- Falls die Geräte einen Anschluss für eine Entstaubungseinrichtung und eine Sammeleinrichtung vorsehen, vergewissern Sie sich, dass diese ordnungsgemäß angeschlossen und benutzt werden.

Verwenden Sie das Netzkabel

bestimmungsgemäß.

Tragen Sie das Werkzeug niemals am Kabel. Ziehen Sie das Werkzeug niemals am Kabel aus der Steckdose. Achten Sie darauf, dass das Kabel nicht in die Nähe von einer Wärmequelle, Öl oder scharfen Kanten gelangt.

Sichern Sie das Werkstück.

- Verwenden Sie Klemmen oder einen Schraubstock, um das Werkstück zu befestigen. Es ist sicherer, als das Werkstück mit Ihrer Hand zu halten, und ermöglicht es Ihnen, das Werkzeug mit beiden Händen zu bedienen.

Übernehmen Sie sich nicht.

- Achten Sie darauf, dass Sie stets sicher stehen sowie auf ein gutes Gleichgewicht.

Ziehen Sie den Netzstecker der

Werkzeuge.

Wenn sie nicht in Gebrauch sind, vor der Wartung und beim Austausch von Zubehörteilen wie Klingen, Bohrern und Fräsern.

Entfernen Sie Einstell- und

Schraubenschlüssel.

Überprüfen Sie routinemäßig, ob die Einstell- und Schraubenschlüssel entfernt wurden, bevor Sie das Gerät einschalten.

Vermeiden Sie unbeabsichtigtes Starten.

Tragen Sie ein Werkzeug, welches an die Stromversorgung angeschlossen ist niemals mit einem Finger auf dem Schalter. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.

Verwenden Sie Verlängerungskabel, die für die Nutzung im Außenbereich geelignet sind.

- Wenn Sie das Gerät im Außenbereich verwenden, benutzen Sie ausschließlich Verlängerungskabel, die für die Nutzung im Außenbereich geeignet sind.

Arbeiten Sie vorsichtig.

- Achten Sie stets sorgfältig darauf, was Sie tun. Benutzen Sie gesunden Menschenverstand. Bedienen Sie das Werkzeug nicht, wenn Sie müde sind.

Überprüfen Sie das Werkzeug auf beschädigte Bauteile.

- Überprüfen Sie vor der weiteren Nutzung des Werkzeugs und wägen Sie sorgfältig ab, ob eine beschädigte Schutzvorrichtung oder eine anderes Bauteil ordnungsgemäß funktionieren und die bestimmungsgemäße Funktion ausüben wird. Überprüfen Sie die Ausrichtung der beweglichen Teile, den Freilauf der beweglichen Teile, die Bauteile auf Bruchschaden, die ordnungsgemäße Montage und andere Zustände, die den Betrieb des Werkzeugs beeinflussen könnten. Ein beschädigter Schutz oder beschädigtes Bauteil muss von einem autorisierten Servicezentrum ordnungsgemäß repariert oder gewechseit werden, es sei denn, die Bedienungsanleitung schreibt etwas anderes vor. Lassen Sie defekte Schalter von einem autorisierten Kundendienst austauschen. Verwenden Sie das Elektowerkzeug nicht, wenn sich das Werkzeug mit dem Schalter nicht korrekt ein- bzw. ausschalten lässt.

WARNUNG

• Die Verwendung von Zubehör- und Zusatzteilen, die in der Bedienungsanleitung nicht empfohlen sind, erhöht das Verletzungsrisiko.

Lassen Sie Ihr Gerät von qualifiziertem Fachpersonal reparieren.

- Dieses Elektrowerkzeug erfüllt die entsprechenden Sicherheitsanforderungen. Reparaturen

dürfen nur von qualifizierten Personen ausgeführt werden, sonst kann erhebliche Gefahr für die Nutzung entstehen.

II. BESCHREIBUNG

1. Spindelfang
2. Schutzvorrichtung
3. Klemmflansch
4. Schleifscheibe
5. Flanschmutter

III. TECHNISCHE DATEN

Spannung/Frequenz: 230V \~ 50Hz Eingangsleistung: 630W Leerlaufdrehzahl: 6000-12000rpm Tellerdurchmesser: 125mm

WARNUNG! BEFOLGEN SIE IMMER DIE ANLEITUNG DES SCHEIBENHERSTELLERS ZUR RICHTIGEN MONTAGE UND VERWENDUNG DER SCHEIBEN. BEHANDELN UND LAGERN SIE DIE SCHEIBEN / TELLER SORGFÄLTIG!

WINKELSCHLEIFER-BEDIENUNGSANLEITUNG

Die Maschine ist leicht, handlich, völlig isoliert und entwickelt in Übereinstimmung mit den internationalen Normen CEE 20. Sofern sie, wie in dieser Anleitung beschrieben, gewartet wird, wird Ihnen die Maschine lange Zeit dienen.

SPANNUNG

Bevor Sie das Gerät zum ersten Mal verwenden, überprüfen Sie, ob die Spannung auf dem Typenschild die gleiche wie Ihre Netzspannung ist.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitsschalter versehen, um Unfälle zu

verhindern. Zum Einschalten drücken Sie die Schaltwippe und den Knopf auf der Seite gleichzeitig.

AUSWECHSELN DER SCHLEIFSCHEIBE

Ziehen Sie den Netzstecker.

chtig! Drücken Sie die Spindelaretierung immer nur dann, wenn der Motor und die Schleifspindel im Stillstand sind! Sie müssen die

halten, während Sie die Scheibe wechseln! Für Schleif- oder Trennscheiben mit einer Dicke von bis ca. 3mm, schrauben Sie die Flanschmutter so an, dass die flache Seite auf die Schleif- oder Trennscheibe zeigt.

VERSTELLBARER GRIFF

Sie können den Griff durch Drehen um 90° nach links oder rechts einstellen. Hierfür ziehen Sie die Verriegelungsplatte ein wenig nach hinten und drehen den Griff um 90° nach rechts oder links. Wichtig! Die Verriegelungsplatte muss mit einem hörbaren Klick einrasten! Prüfen Sie, ob der Griff fest in der gewünschten Position arretiert ist.

PROBELAUF FÜR

NEUE SCHLEIFSCHEIBEN

Lassen Sie den Winkelschleifer im Leerlauf für mindestens 1 Minute mit der eingesetzten Schleif- oder Trennscheibe laufen. Vibrierende Scheiben müssen unverzüglich ausgetauscht werden.

MOTOR

Es ist wichtig, dass der Motor während des Betriebs belüftet wird. Achten Sie darauf, die Lüftungsschlitze jederzeit sauber zu halten.

SCHLEIFSCHEIBEN

Verwenden Sie niemals eine Schleif- oder Trennscheibe, die größer als der angegebene Durchmesser ist. Bevor Sie eine Schleif- oder Trennscheibe verwenden, überprüfen Sie ihre Nenndrehzahl. Die Nenndrehzahl der Scheibe muss höher als die Leerlaufdrehzahl das Winkelschleifers sein. Verwenden Sie nur Schleif- und Trennscheiben, die für eine maximale Geschwindigkeit von 11 000 Umdrehungen

pro Minute und einer Umlaufgeschwindigkeit von 80m/s zugelassen sind.

BETRIEBSMODI

Schruppschleifen

Für die besten Ergebnisse des Schruppschleifens halten Sie die Schleifscheibe in einem Winkel zwischen 30° und 40° zur Werkstückoberfläche und führen Sie sie mit gleichmäßigen Bewegungen über das Werkstück.

Schneiden

Wenn Sie den Winkelschleifer zum Schneidezweck verwenden, vermeiden Sie Kippen in der Schnittebene. Die Trennscheibe muss eine saubere Schnittikante haben. Eine Diamant-Trennscheibe wird am besten verwendet, um harten Stein zu schneiden. Es ist verboten, die Maschine auf asbesthaltigen Materialien zu verwenden! Verwenden Sie niemals eine Trennscheibe zum Schruppschleifen.

Elektrische Geräte dürfen nicht mit dem Haushaltsmüll entsorgt werden, sondern müssen zu Recycling-Zwecken zu einer separaten Sammelstelle gebracht werden. Bitte kontaktieren Sie Ihre lokalen Behörden oder Ihren Fachhändler, um Informationen über Sammelstellen zu erhalten, wo Sie Ihr altes Gerät entsorgen können.

INTERNATIONALE GEWÄHRLEISTUNG

Im Rahmen der gesetzlichen Gewährleistungsvorschriften eines jeden Landes haften wir mit einer Garantie für die ordnungsgemäße Funktionstüchtigkeit aller unserer technischen Geräte. Die Gewährleistungsdauer richtet sich nach den gesetzlichen Vorschriften des entsprechenden Landes. Im Reparaturfall wird Ihnen ihr örtlicher Händler weitere Informationen sowie Hilfestellungen zur Verfügung stellen.

Füllen Sie den Garantieschein vollständig aus und heben Sie ihn zusammen mit der Originalrechnung gut auf. Diese Unterlagen sind in einem Garantiefall unabdingbar.

Modell-Nr.:

Serien-Nr.:

Produktionsjahr:

Händler:

Kaufdatum:

Garantie bis:
