BEDIENUNGSANLEITUNG WK 1010 Kunzer

Bedienungsanleitung und Vorschriften

MagicLift™

CE

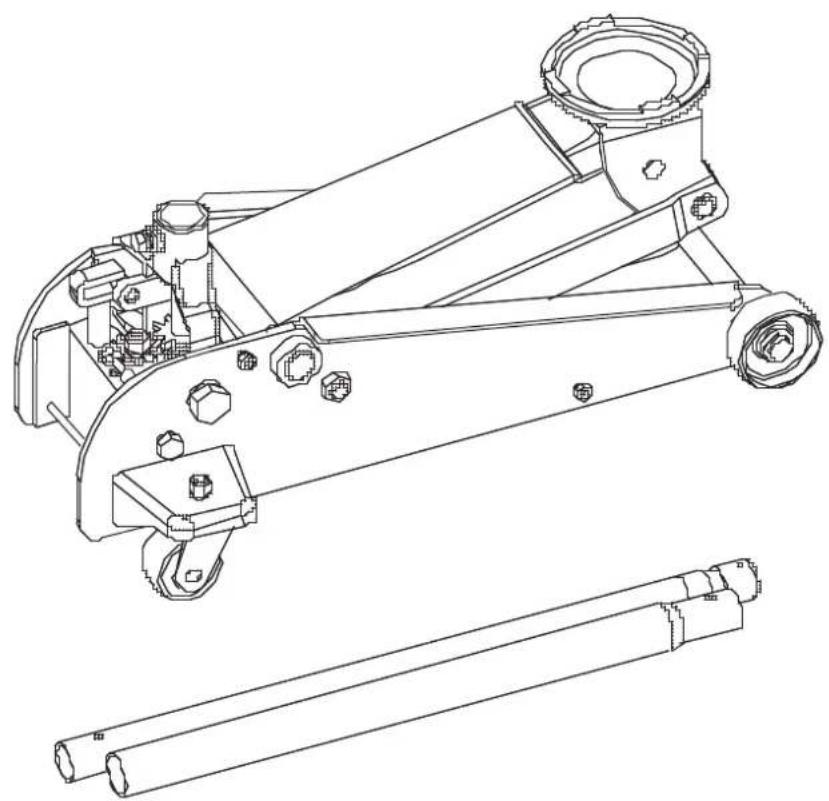

2.25 t Hydraulischer Rangierheber

Kunzer GmbH

Römerstraße 17 Gewerbegebiet Moos

85661 Forstinning

PFLICHTEN DES EIGENTÜMERS

Der Eigentümer und/oder Benutzer muss diese Bedienungsanleitung und die Anweisungen/Warnungen kennen und verstehen, bevor das Gerät in Gebrauch genommen wird.

WARNUNG

1. Dieser Wagenheber ist nur zum Heben von Objekten vorgesehen und muß von einem adäquaten Hilfsmittel unterstützt werden (Abb.1).

2. Achten Sie darauf, dass sich der Heber nicht bewegt.

3. Benutzen Sie den Heber nicht, während sich Personen im Fahrzeug befinden bzw. dagegen lehnen.

4. Überschreiten Sie die zulässigen Lasten nicht.

5. Verwenden Sie keine anderen Verlängerungsmittel als die, die am Heber angebracht sind.

6. Tragen Sie während der Arbeit mit diesem Heber eine Schutzbrille.

7. Verwenden Sie den Heber nur auf geradem und festem Untergrund, der die angegebenen Lasten tragen kann (Abb.2).

8. Achten Sie darauf, dass der Heber zentral und stabil mit seinem Tragsattel unter dem Objekt und dem Hebepunkt steht.

9. Sie müssen dafür sorgen, dass die Hinweislabels in gutem Zustand bleiben. Sollten diese einer Erneuerung bedürfen, kontaktieren Sie bitte den Lieferanten.

10. Lesen Sie vor dem Gebrauch die mitgelieferte Anleitung aufmerksam durch.

11. Missachtung dieser Gebrauchsanweisung kann einen Schaden am Heber und/oder am Fahrzeug und/oder einer Person zur Folge haben.

12. Diese Anleitung sollte gut aufbewahrt werden, um zu einem späteren Zeitpunkt für die Bedienung und/oder Pflege zur Verfügung zu stehen.

13. Dieser Wagenheber ist mit hochwertigem Hydrauliköl aufgefüllt. Verwenden Sie bei extrem niedrigen Temperaturen passendes Hydrauliköl. Benutzen Sie NIE Bremsflüssigkeit, Alkohol, Glyzerin, Reinigungsmittel, Motoröl oder verschmutztes Öl. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an ein örtliches Service Center.

14. Verstellen Sie nie die Einstellschrauben an der Hydraulikeinheit (Siehe gelber Warnaufkleber)

Abb. 1

Abb. 2 OK

Kontrolle vor dem Gebrauch

1. Der Heber muß vor jedem Gebrauch auf eventuelle Öl-Lecks und/oder lose, beschädigte oder fehlende Teile hin untersucht werden.
2. Der Besitzer/Benutzer muss beachten, dass die Reparatur dieses Hebers Fachkenntnisse voraussetzt. Daher ist es wichtig, diesen Heber nur von autorisierten Händlern reparieren zu lassen und bei Ersatzteilen ausschließlich Originalteile zu verwenden.

MONTAGE

Stecken Sie die Pumpstange in die Halterung und bringen Sie diese vorsichtig in die gewünschte Position. Verbinden Sie die Teil e mit der beigefügten Schraube und Mutter und passendem Werkzeug (Abb. 4).

ANWEISUNGEN VOR DER BENUTZUNG

1. Ölstandskontrolle

Setzen Sie den Wagenheber waagrecht in eingeklapptem Zustand und öffnen Sie den Belüftungsstopfen am Hydraulik Zylinder. Der Ölstand muss gem. Abb. 5 kontrolliert werden. Bei Bedarf hochwertiges Hydrauliköl nachfüllen. KEINE BREMSFLÜSSIGKEIT ODER MOTORÖL VERWENDEN!!!

2. Schmieren der wichtigen Innenteile

Mit offener Ablassschraube ein paar mal das Handstück bewegen/pumpen, um eine gute Verteilung des Schmierstoffes zu gewährleisten.

3. Entlüften des hydraulischen Systems

Gelegentlich gerät z.B. durch den Transport Luft in das System des hydraulischen Wagenhebers, wodurch seine Funktion beeinträchtigt wird. Zum Entlüften das Ablassventil fest schließen und den Heber ohne Last zwei bis drei Mal ganz nach oben pumpen und anschließend ablassen.

WARTUNG DES HEBERS

1. Wenn Sie den Wagenheber nicht benützen, senken Sie den Heber in die niedrigste Position und schließen Sie das Ablassventil
2. Halten Sie den Heber sauber. Bringen Sie alle drei Monate Schmierstoffe auf alle sich bewegenden Teile auf (Abb. 6).
3. Kontrollieren Sie regelmäßig den Ölstand.
4. Kontrollieren Sie den Heber regelmäßig auf Rost oder Korrosion.

Modell Nr.	Tragkraftt	Hubhöhe (mm)		Rangierheber (mm)		Gewicht (KG)		Bemerkung
		Min.	Max.	Länge	Breite	Netto	Brutto
WK1010 2.2	5 140 495 644 3	41 31.5 34.0						MagicLift ^TM

BEDIENUNGSANLEITUNG

Achten Sie darauf, dass beim Anheben des Fahrzeugs die Handbremse angezogen und die Räder blockiert sind (Abb. 7).

1. Anheben der Ladung

Drehen Sie das Ventil zu. Plazieren Sie den Heber unter dem Fahrzeug, an dem vom Hersteller angegebenen Punkt (gerader und fester Untergrund ohne Öle, Fette oder anderen glatten Stoffen). Sorgen Sie dafür, daß der Heber zentral unter dem Objekt steht.

2. Herablassen der Ladung

Öffnen Sie die Ablassschraube (Abb. 9) und lassen somit die Ladung langsam herunter. Erst wenn der Kopf des Hebers an seinem tiefsten Punkt angelangt ist, kann der Heber unter dem Fahrzeug hervorgeholt werden.

Abb. 9

Abb. 9a

Abb. 9b

Abb. 9c

Abb. 9d

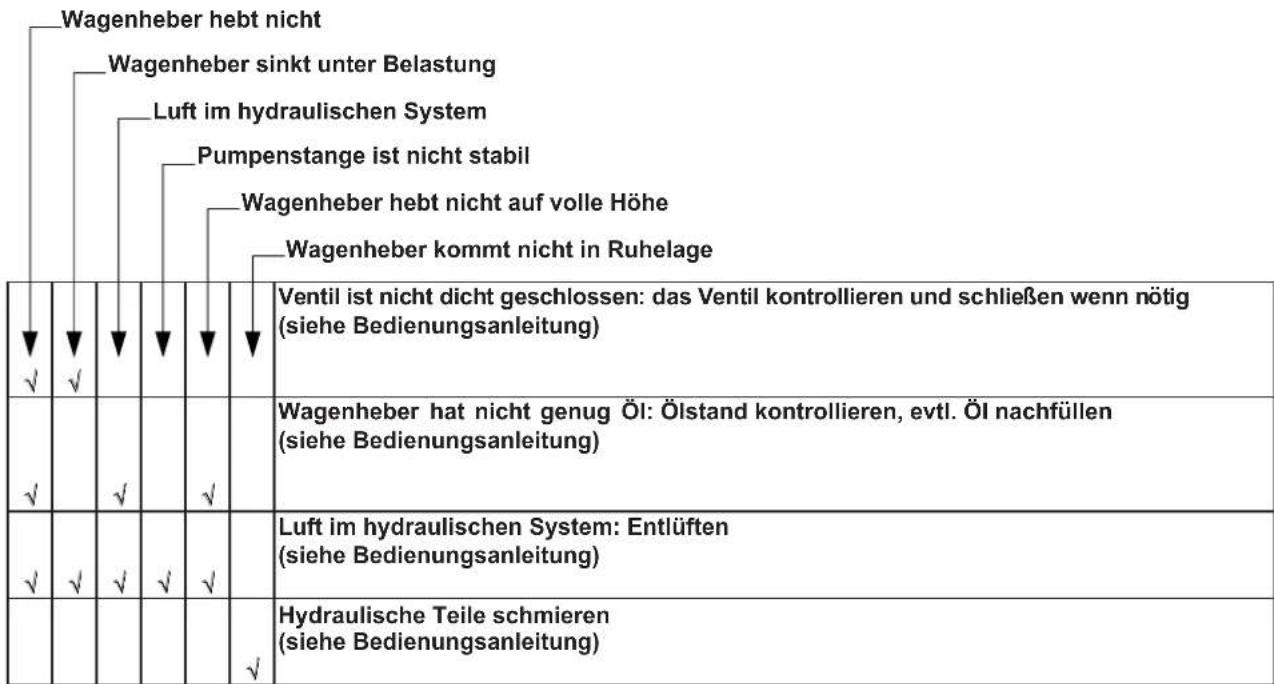

Störungsbeseitigung

Wagenheber hebt nicht Wagenheber sinkt unter Belastung Luft im hydraulischen System Pumpenstange ist nicht stabil Wagenheber hebt nicht auf volle Höhe Wagenheber kommt nicht in Ruhelage ✓ ✓ ✓ ✓ ✓ ✓ ✓ Ventil ist nicht dicht geschlossen: das Ventil kontrollieren und schließen wenn nötig (siehe Bedienungsanleitung) ✓ ✓ ✓ ✓ Wagenheber hat nicht genug Öl: Ölstand kontrollieren, evtl. Öl nachfüllen (siehe Bedienungsanleitung) ✓ ✓ ✓ ✓ ✓ Luft im hydraulischen System: Entlüften (siehe Bedienungsanleitung) Hydraulische Teile schmieren (siehe Bedienungsanleitung)

Bemerkung: Wenn obenstehende Antworten das Problem nicht lösen, wenden Sie sich bitte an ein entsprechendes Service-Center.

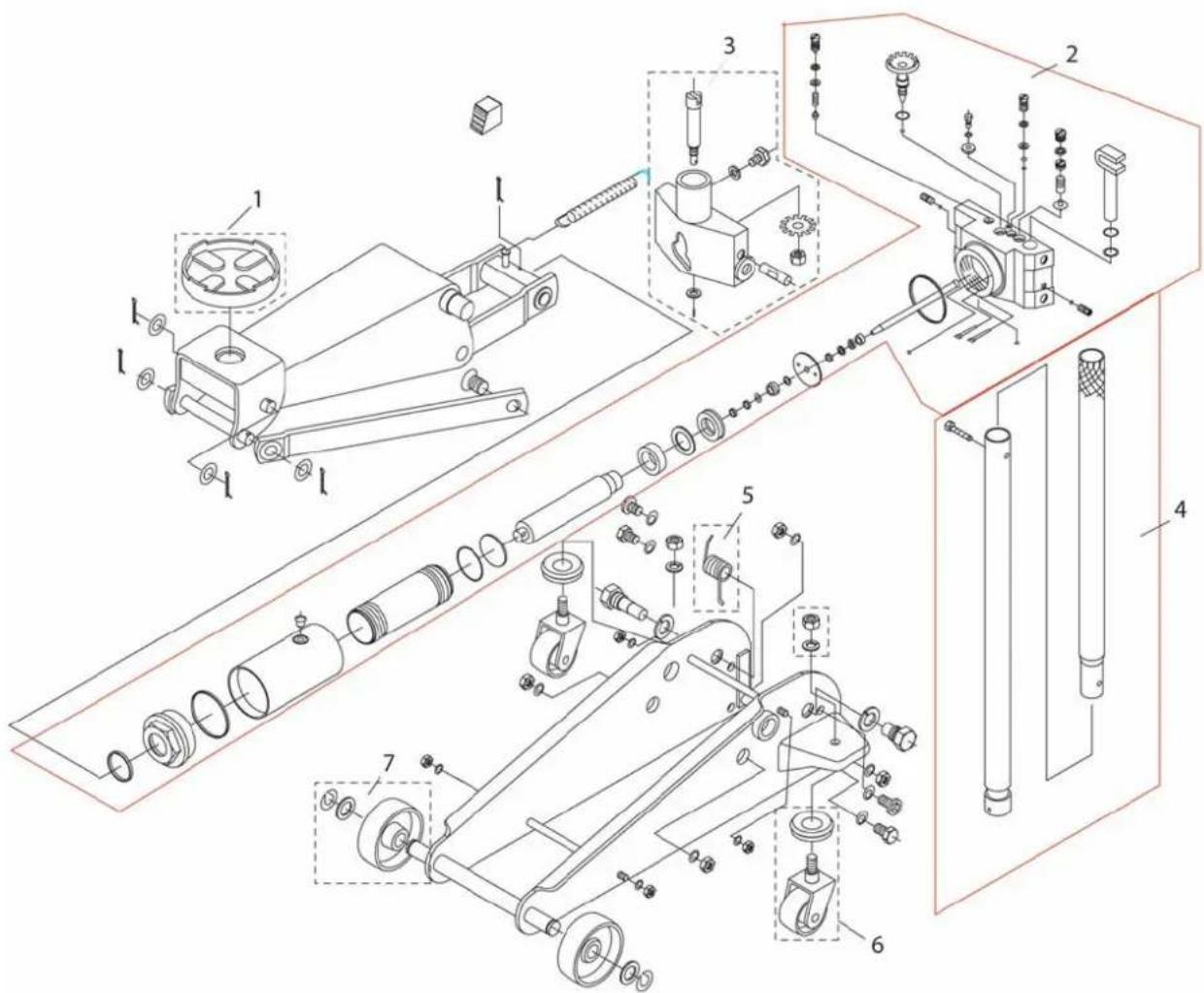

ERSATZTEIL ZEICHNUNG

Modell: WK 1010

Nummer Bezeichnung Menge Ersatzteil Nr.
1.	Auflagedeckel	1 WK 1010 - 01
2.	Hydraulische Einheit Ass. 1		WK 1010 – 02
3. Pumpstangen Halter Ass. 1 WK 1010 – 03
4.	Hebel Ass.	1 WK 1010 – 04
5. Feder 1			WK 1010 – 05
6. Schwenkrad Ass. 1			WK 1010 – 06
7. Vorderrad Ass. 1 WK 1010 – 07
8.	Aufkleber	1	WK 1010 – 08
9. Anleitung 1			WK 1010 – 09
10.	Reparatursatz	1 WK 1010 - 10

Bemerkung: Der Reparatursatz enthält alle Gummi- und Kunststoffdichtungen, Lagerschalen und Kugeln
