BEDIENUNGSANLEITUNG DC3010 Camberry

DC-3010 Benutzerhandbuch

Aktuelle Versionen unserer Handbücher sowie unserer Software finden Sie unter www.camberry.eu

DC3010 cam erryb

Camberry DC-3010 Benutzer Handbuch DE / v.2.2web

Lieferumfang

Abbildungen in dieser Anleitung sind schematisch zu verstehen und müssen nicht Ihrem Gerät entsprechen. Irrtümer und Änderungen vorbehalten.

Zigarettenanzünder- kabel

Die Kamerasoftware befindet sich auf der Micro SD Karte und sollte vor Verwendung der Karte in der Kamera, gesichert werden. Die Kamera löscht "Fremddateien" die nicht für den Betrieb notwendig sind.

Bitte überprüfen Sie umgehend nach Erhalt den Packungsinhalt auf Vollständigkeit und sichtbare Beschädigungen, da spätere Reklamationen nicht angenommen werden.

Vielen Dank

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihr Vertrauen.

Sie haben mit dem Kauf einer Camberry Blackbox-Kamera ein hervorragendes Produkt erworben. Sehr gute Aufzeichnungseigenschaften kombiniert mit ausgereifter, durchdachter Technik sowie eine präzise Fertigung ergeben ein hochwertiges Produkt.

Egal ob Ihr parkendes Auto beschädigt wurde, Sie unverschuldet in einen Unfall verwickelt bzw. zu einem Ausweichmanöver genötigt wurden, nun haben Sie einen persönlichen "Augenzeugen", der immer an Ihrer Seite ist.

Mit objektiven Videoaufzeichnungen kann Ihre Rechtssicherheit unterstützt werden.

Zu Ihrer eigenen Sicherheit lesen und beachten Sie bitte alle Sicherheitshinweise aus diesem Handbuch.

Für jedes Land in dem Sie die Kamera verwenden möchten, beachten Sie bitte die jeweiligen Gesetze und Anordnungen bzgl. Anbringung und Verwendung von Blackbox Kameras bzw. Dashcams.

Wann immer Sie Fragen oder ein Problem haben sollten, zögern Sie nicht, uns zu kontaktieren. Wir wünschen Ihnen viel Freude mit Ihrer Camberry Kamera.

Mit freundlichen Grüßen

Julian Hölscher

Geschäftsführer econes GmbH

Die Kamera

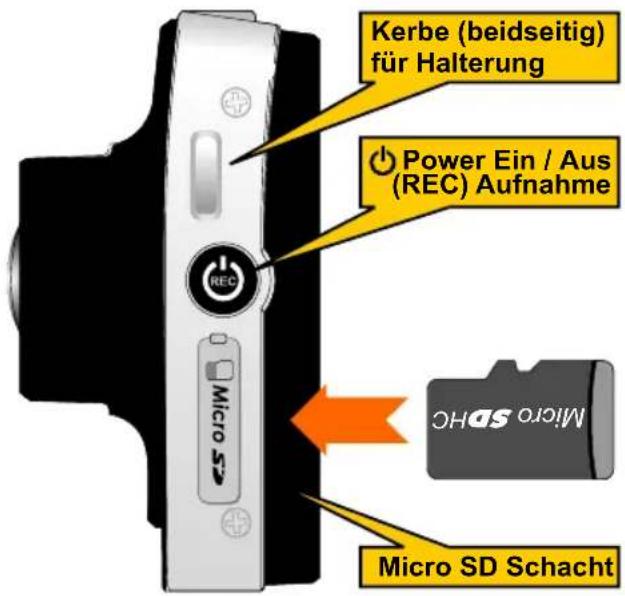

Kerbe (beidseitig) für Halterung Power Ein / Aus (REC) Aufnahme Micro SD Schacht

Micro SDHC (32GB max.)
Kartenschachtdeckel oben anheben, etwas zur Seite drehen und Karte vorsichtig einführen. (Kartenkerben sind oben)

Ein-/Ausschalter, Aufnahmeknopf
Zum Ein-/Ausschalten lange (>2 Sek.) gedrückt halten.
"manuell ausgelöste Aufzeichnung" einer einminütigen Videosequenz.
- Stromanschluss - Heckkamera (optionales Zubehör) - GPS Modul (optionales Zubehör)

Ein kurzer Tastendruck (<2 Sek.) startet die

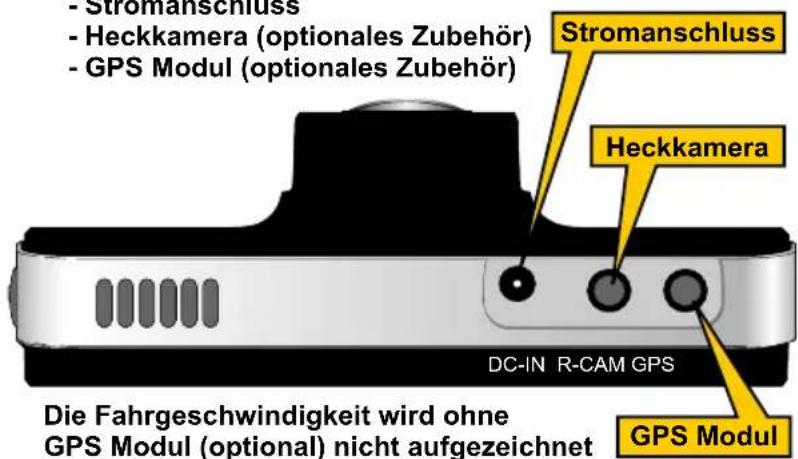

Anschlüsse

- Stromanschluss - Heckkamera (optionales Zubehör) - GPS Modul (optionales Zubehör) Stromanschluss Heckkamera DC-IN R-CAM GPS GPS Modul Die Fahrgeschwindigkeit wird ohne GPS Modul (optional) nicht aufgezeichnet

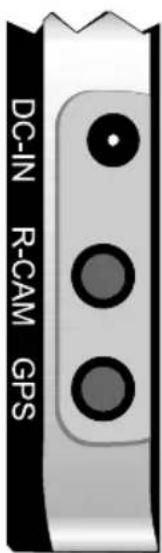

Strom- (DC-IN), Heckkamera- (R-CAM) und GPS Anschluss nicht verwechseln, da die Buchse ansonsten Schaden nehmen kann.

Die Kamera

DC3010 cam erryb

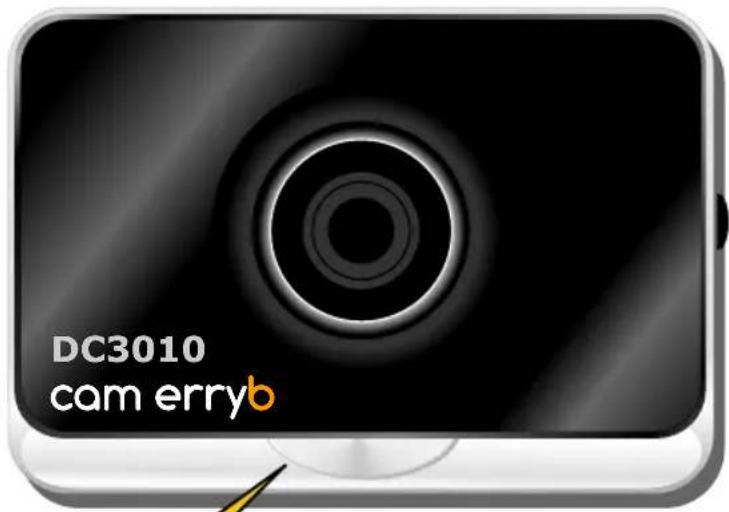

Security LED Modus LED (blau)
Security LED front (Parkmodus) Leuchtet Rot im Parkmodus Blinkt Rot während Aufzeichnung Werkseinstellung = LED aus

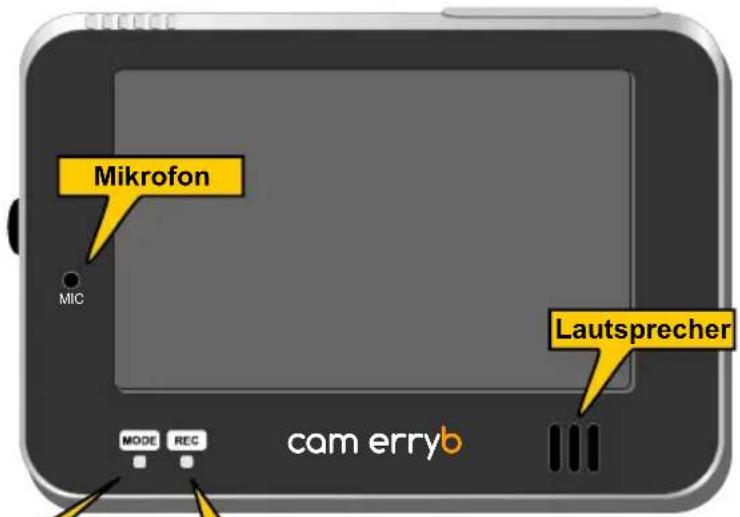

Mikrofon MIC Lautsprecher MODE REC cam erryb

Aufnahme LED (rot)
Modus LED (Parkmodus)
Aus = Ereignis Aufzeichnung
Ein = Endlos Aufzeichnung
Aufnahme LED
Aus = Wiedergabe oder Einstellungen
Blinken = Aufzeichnung
Ein = Endlos Aufzeichnung

LED blau-rot gleichzeitig

Blinken abwechselnd = Formatierung SD Karte

Blinken gleichzeitig = Fehler oder Firmware Update

Die Kamera / Halterung

Um eine Verstärkung der Vibrationen des Fahrzeuges zu vermeiden, sollten Sie die Kamera unbedingt mittels der beigefügten Halterung sowie der Spezialklebefolie (3M) an Ihrem Fahrzeug anbringen.

Saugnapfhalter haben bauartbedingt einen größeren Hebel, verstärken daher die Vibrationen des Fahrzeuges und wirken sich negativ auf die Videoqualität aus. Des Weiteren bergen Sie immer die Gefahr, sich z.B. bei großen Temperaturunterschieden oder auch mal ganz von selbst zu lösen. Nicht nur bei Unfällen ist eine herunter fallende oder umherfliegende Kamera ein nicht zu unterschätzendes Sicherheitsrisiko. Abgesehen davon, kann zumindest Ihre Kamera durch einen Fall aus dieser Höhe (etwa Rückspiegel) Schaden nehmen. Da in manchen Ländern das Anbringen von Saugnapfhalterungen verboten ist, halten Sie sich bitte an entsprechende Gesetze.

Bevor Sie mit dem Anbringen Ihrer Kamera fortfahren, sollten Sie die Halterung und die Kamera in die Hand nehmen und sich die seitlichen Kerben der Kamera etwas genauer ansehen.

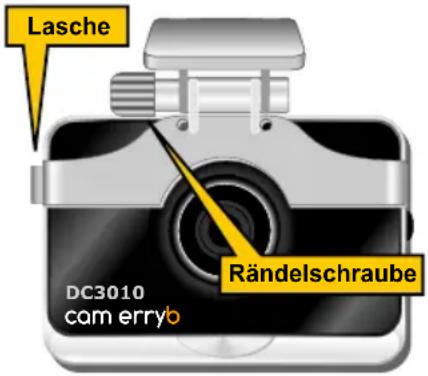

Die Befestigung der Halterung an die Kamera ist sehr einfach. Die Halterung wird auf die Vorderseite der Kamera gedrückt, bis Sie in den seitlichen Kerben einrastet (siehe Abbildung). Eine Seite der Halterung hat eine kleine Lasche, die man leicht anhebt um die Kamera wieder aus der Halterung zu lösen.

Lasche Rändelschraube DC3010 cam erryb

Mit der Rändelschraube lösen und schließen Sie die Arretierung der Halterung um den geeigneten Winkel einzustellen.

Befestigen und Lösen Sie ruhig ein paar Mal die Kamera von der Halterung. Es ist vorgesehen, dass Sie die Kamera auch nach der Anbringung in Ihrem KFZ jederzeit wieder abnehmen können.

Für die anschließende, permanente Anbringung der Halterung in Ihrem KFZ, sollte unbedingt MIT eingesetzter Kamera die beste Position gefunden werden. So vermeiden Sie eine Fehlplatzierung der Kamerahalterung bzw. Ihrer Kamera. Das wieder Ablösen der geklebten Halterung ist, da permanent, nicht ganz leicht aber rückstandslos möglich.

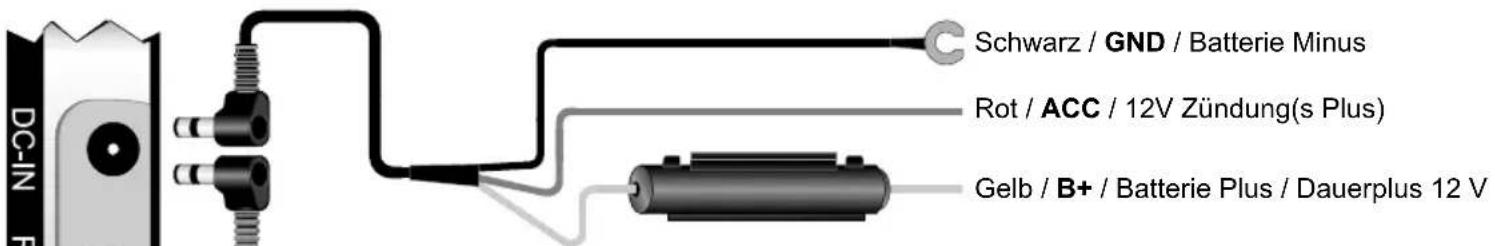

Die Kamera / Anschlüsse - Strom

DC-IN Schwarz / GND / Batterie Minus Rot / ACC / 12V Zündung(s Plus) Gelb / B+ / Batterie Plus / Dauerplus 12 V

Strom- (DC-IN), Heckkamera- (R-CAM) und GPS-Anschluss nicht verwechseln, da die Buchse ansonsten Schaden nehmen kann.

Der Kabelstrang des Installationskabels muss fachgerecht geführt und verlegt werden. Daher sollte der Festeinbau des Systems nur durch geschultes Fachpersonal durchgeführt werden.

Sofern Bohrungen für die Kabelführung in Armaturenbrett oder Konsole vorgenommen werden, dürfen diese nur an dafür geeigneten Stellen durchgeführt werden. Beim Bohren muss auf verdeckte Kabelbäume, Tank und Kraftstoffleitungen geachtet werden, da sonst Brandgefahr besteht! Niemals in tragende oder sicherheitsrelevante Karosserieteile bohren!

Für Sicherungstausch Schraubkopf öffnen

Zigarettenanzünder

Die Kamera kann auch über den Zigarettenanzünder betrieben werden. Es ist vom jeweiligen Automodell bzw. Zigarettenanzündermodell abhängig, ob Funktionen wie Parküberwachung / Spannungsüberwachung funktionieren. Auch der Zigarettenanzünderanschluss verfügt über eine Sicherung. Bei eventuellen Fehlfunktionen sollte diese überprüft werden und ggf. die (handelsübliche) Sicherung getauscht werden.

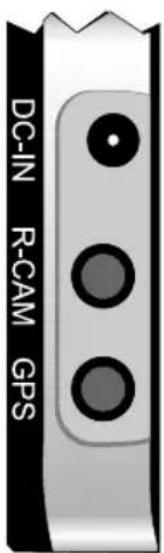

Die Kamera / Anschlüsse - Heckkamera

Strom- (DC-IN), Heckkamera- (R-CAM) und GPS-Anschluss nicht verwechseln, da die Buchse ansonsten Schaden nehmen kann.

Beide Kabel müssen verbunden sein.

Anschluss für Heckkamera

Klebe-Fuß Drehachse Stufenloses Drehen Vorderseite LED

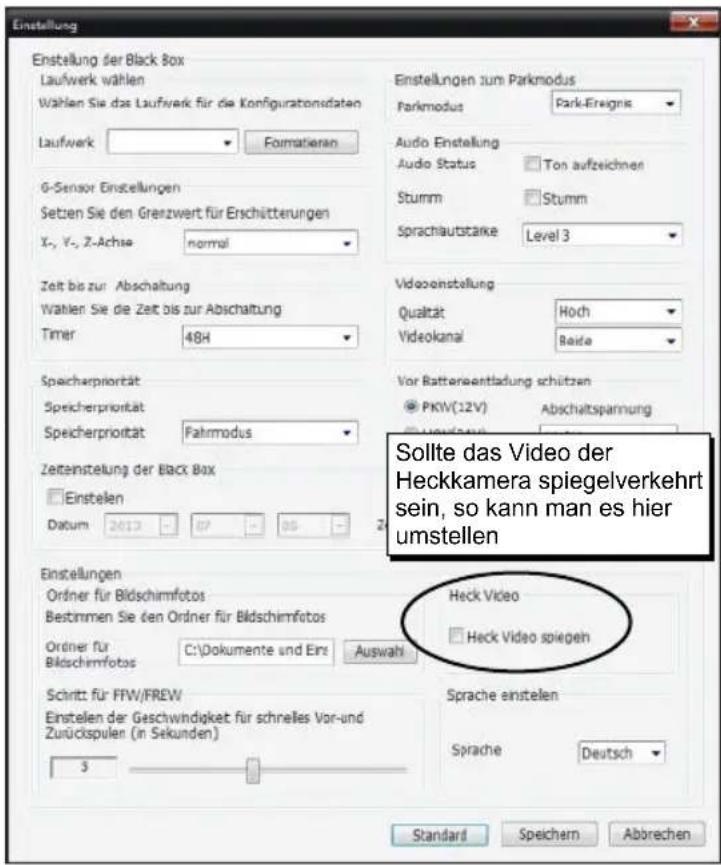

Falls das Video spiegelverkehrt ist, können Sie es mit diesem Schalter umstellen

Montage Heckkamera (optionales Zubehör). Die Montage erfolgt wie bei der Frontkamera in einem möglichst sauberen und sofern vorhanden, in einem vom Scheibenwischer gereinigten Bereich der Heckscheibe.

Die LEDs der Vorder- und Rückseite leuchten bei Betrieb. Per Camberry Viewer kann eingestellt werden ob die Heckkamera aufnehmen soll.

Bitte beachten Sie dass es zum korrekten Betrieb der Heckkamera nicht ausreicht nur das kurze Verbindungskabel zu nutzen, sondern dass in jedem Fall das Verlängerungskabel angeschlossen und in die DC5000 / DC3010 eingesteckt werden muss.

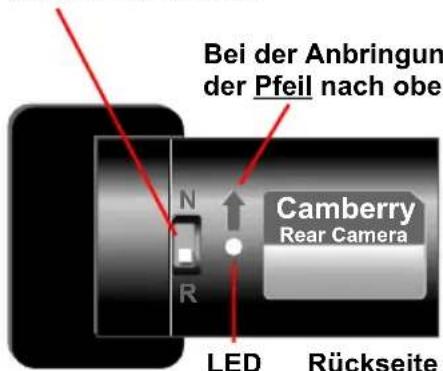

Bei der Anbringung der Pfeil nach oben N R Camberry Rear Camera LED Rückseite

Bei der Anbringung muss der Pfeil nach oben zeigen.

LED Rückseite

Die Kamera / Anschlüsse - GPS Modul

Strom- (DC-IN), Heckkamera- (R-CAM) und GPS-Anschluss nicht verwechseln, da die Buchse ansonsten Schaden nehmen kann.

GPSGPS

Das GPS Modul sollte so weit wie möglich (max. Kabellänge nutzen) von der Kamera angebracht werden, um gegenseitige Beeinflussung und damit Fehlfunktionen zu vermeiden.

Falls man nicht möchte, dass die eigene Fahrgeschwindigkeit dokumentiert wird, ist sehr einfach das GPS-Modul auszustecken.

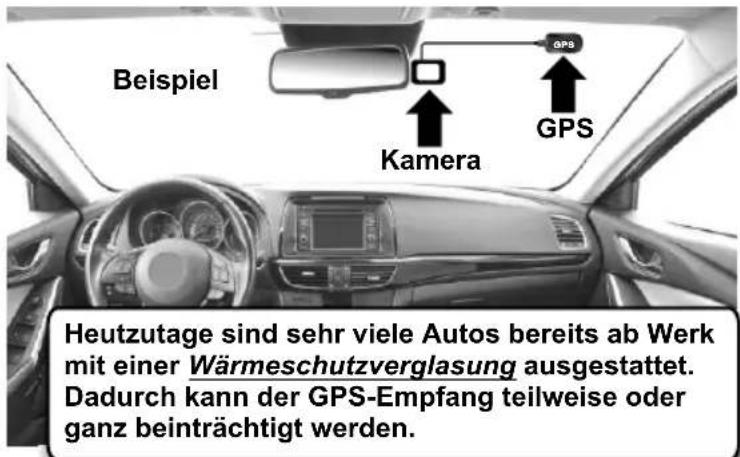

Beispiel Kamera GPS Heutzutage sind sehr viele Autos bereits ab Werk mit einer Wärmeschutzverglasung ausgestattet. Dadurch kann der GPS-Empfang teilweise oder ganz beinträchtigt werden.

Montage GPS-Modul (optionales Zubehör).

Nach der Montage der Kamera, finden Sie bitte eine geeignete Position mit freier Sicht zum Himmel für die Montage des GPS-Moduls. Unser GPS-Modul ist als eine extra Einheit konzipiert.

Dies hat mehrere Vorteile.

Zum einen erlaubt es sehr kompakte Abmessungen der Kamera, z.B. falls kein GPS benötigt wird.

Zum anderen ist man sehr viel flexibler bei der Anbringung, um z.B. bei einer

Wärmeschutzverglasung die bestmögliche Position für den GPS Empfang ausfindig zu machen.

Daher sollten Sie vor einer endgültigen Befestigung zunächst überprüfen (z.B. vorläufig mit Klebeband) in welcher Position der Empfang in Ihrem jeweiligen Fahrzeug am besten ist.

Das Modul muss NICHT im Wischbereich der Scheibenwischer positioniert werden.

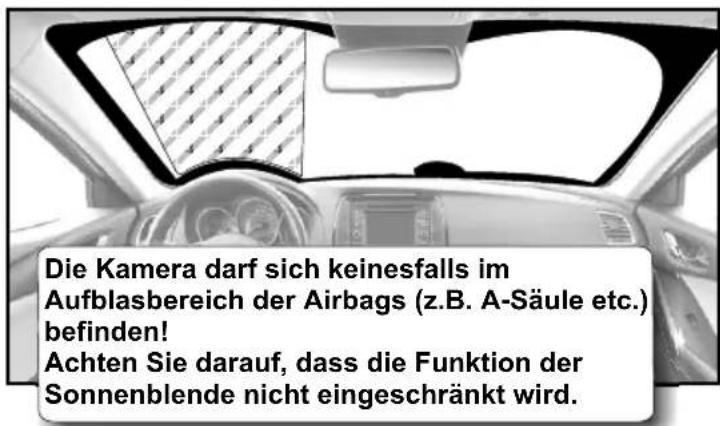

Montage / Teil 1 - Anbringung Frontkamera

Geeignete Stelle zur Anbringung der Kamera finden. Diese muss innerhalb des Wischbereichs der Scheibenwischer und außerhalb eines eingefärbten Sonnenschutzstreifens oder sonstiger Sicht behindernder Gegenstände sein. Sie sollte mittig angebracht sein und horizontal nach vorne sehen.

Die Kamera darf die Sicht des Fahrers nicht einschränken. Sie darf nicht im schraffierten Bereich angebracht werden und auch nicht mehr als 4 cm in den Wischerbereich hineinragen. Idealer Weise „versteckt“ sich die Kamera hinter dem Rückspiegel.

Die Kamera darf sich keinesfalls im Aufblasbereich der Airbags (z.B. A-Säule etc.) befinden! Achten Sie darauf, dass die Funktion der Sonnenblende nicht eingeschränkt wird.

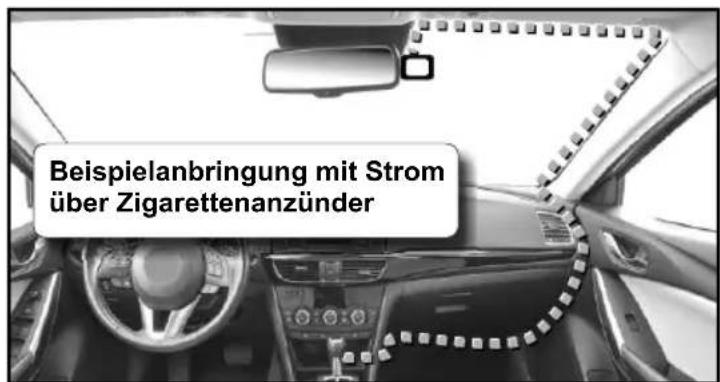

Beispielanbringung mit Strom über Zigarettenanzünder

Vor dem Kleben halten Sie die Kamera an die vorgesehene Stelle und prüfen Sie, ob nach der Anbringung alle Tasten, Stecker, Kontakte sowie SD-Kartenschacht frei zugänglich bleiben. Sollten Sie die Position nach dem Kleben noch einmal ändern wollen, nutzen Sie bitte das mitgelieferte Ersatzklebepad. Lassen Sie bei den Kabeln genug Spielraum um die Kamera problemlos aus der Halterung nehmen zu können.

Bitte lesen und befolgen Sie auch alle weiteren Sicherheitshinweise in diesem Handbuch.

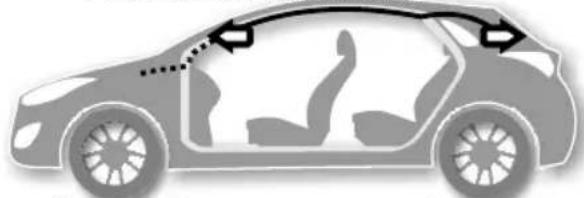

Montage / Teil 2 - Kabel

Frontkamera Heckkamera

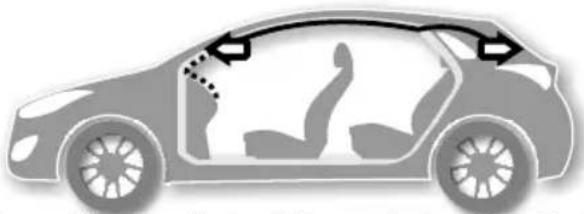

Strom über z.B. Sicherungskasten / Kamerakabel über Dachhimmel

Strom über Anzünder / Kamerakabel über Dachhimmel

Jedes Auto ist unterschiedlich. Genauso unterscheiden sich die Anforderungen und Möglichkeiten. Daher betrachten Sie die Beispiele auf dieser Seite nur als groben Leitfaden bzw. als Anregung.

Vor einem Festeinbau sollten Sie unbedingt diese Anleitung komplett durchlesen und die Funktion der Kamera sowie aller Komponenten überprüfen.

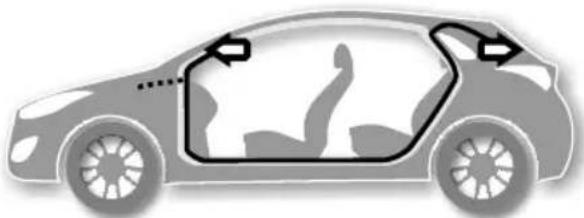

Strom über z.B. Sicherungskasten / Kamerakabel über dem Fahrzeugboden, da dies in vielen Fällen einfacher ist als über dem Dachhimmel.

Montage / Teil 3 / Elektrik

Rot / ACC / 12V Zündung(s Plus)

Gelb / B+ / Batterie Plus / Dauerplus 12 V

Vor einem Festeinbau sollten die Kamera und alle Komponenten auf Funktion überprüft sein.

Die elektrische Installation sollte nur von Fachkundigen (z.B. Fachwerkstatt) durchgeführt werden.

Vorher:

Informationen über z.B. das Kabellayout sowie ggf. Keycodes für z.B. Autoradios, Wegfahrsperren etc. sollten bereitgehalten werden um nach dem Ab-/Anklemmen von der Batterie die Funktion wiederherzustellen.

Vor Arbeitsbeginn das Massekabel vom Minuspol der Fahrzeug-batterie abklemmen, um Kurzschlüsse zu vermeiden. Dabei Sicherheitshinweise des Kfz-Herstellers beachten (Alarmanlage, Airbag, Wegfahrsperre, Radio Kodierung, usw.)!

Nachher

Batterie wieder anklemmen und einwandfreie Funktion der elektrischen Anlage wiederherstellen.

Sicherheitsrelevante Fahrzeugfunktionen (Bremssystem, Alarmanlage, Beleuchtungsanlage, Wegfahrsperre, Tachometer, Bordcomputer etc.), nur im Stand bzw. bei nur geringer Geschwindigkeit überprüfen! Prüfung nur auf freier Fläche durchführen!

Kabelanschlüsse:

Zündungsplus / 12V Zündung / ACC (rot)

Rotes Kabel an einen geeigneten über die Zündung geschalteten 12V Stromkreis anschließen (ACC).

Batterie-Plus / Dauerplus 12V (gelb)

Gelbes Kabel an einen geeigneten Anschluss mit 12V Dauerplus anschließen. Dieser Anschluss muss für einen Strom von mindestens 1 Ampere ausgelegt sein!

Batterie-Minus / Masse (schwarz)

Schwarzes Kabel an die Masse des Autos anschließen.

Ggf. den Kabelstrang fachgerecht kürzen. Verbinden Sie nun die Kabel. Diese müssen fachgerecht geführt und verlegt werden. Zuletzt schließen Sie den Strom an.

Einbau und Verwendung erfolgen auf eigene Gefahr. Jegliche Haftung (von Econes, und Cytem) ist ausgeschlossen.

Demontage

Vor dem Entfernen der verklebten Halterung aus Ihrem KFZ, entfernen Sie bitte zunächst die Kamera um eine Beschädigung zu vermeiden.

Die Demontage der Halterung funktioniert einfacher bei Wärme.

Der verwendete Klebestreifen ist sehr zäh und kann z. B. mit Zahnseide, Nylonfaden oder ähnlichem soweit getrennt werden, dass die Halterung mit einer vorsichtigen Drehbewegung gelöst werden kann.

Nutzen Sie ggf. hierzu Handschuhe um sich nicht zu verletzen.

Die Rückstände auf der Scheibe lassen sich danach leicht wegrubbeln.

Der Kleber löst sich leicht und rückstandslos.

Inbetriebnahme

Nachdem Sie die Camberry Software zuvor gesichert haben, schieben Sie nun die Micro-SD Speicherkarte in das Gerät. Die Karte darf nur in ausgeschaltetem Zustand eingeschoben oder entfernt werden, sonst werden Daten beschädigt und es kann zu Fehlfunktionen kommen.

Die SD Karte sollte regelmäßig, ca. 1 mal pro Monat, neu formatiert werden um die Leistungsfähigkeit des Systems zu erhalten.

Bei Festinstallation oder bei eingestecktem Zigarettenanzünderkabel, schaltet sich das Gerät automatisch an, sobald der Motor läuft.

Kamerasichtfeld

Maximal das obere Viertel des Videos sollte Himmel über der Horizontlinie zeigen.

Die mittleren 2/4 zeigen das Verkehrsgeschehen und das unterste Viertel zeigt den Nahbereich, bzw. die Motorhaube.

Überprüfen Sie diese Einstellungen unbedingt nur bei stehendem Fahrzeug!

Zeiteinstellung (erleichtert das Auffinden einer Videosequenz)

Stellen Sie Zeit und Datum über die Einstellungen im Camberry Viewer (PC-Software) oder direkt über das Gerätemenü der Kamera ein.

Ihr Gerät ist ab Werk mit optimalen Standardeinstellungen konfiguriert.

Es müssen normalerweise keine Änderungen vorgenommen werden, außer Ihr Fahrzeug hat eine Bordspannung von 24 Volt (LKW). In dem Fall sollten Sie die Abschaltspannung auf 24 Volt umstellen!

Nun ist Ihr Gerät betriebsbereit!

Nach der ersten Inbetriebnahme überprüfen Sie mittels einer kurzen Videosequenz, ob die Kamera richtig justiert ist.

Betriebsmodi

Ihre Kamera verfügt über verschiedene Betriebsmodi die Sie direkt mit der Kamera oder dem Camberry Betrachter (PC-Software) konfigurieren können.

Die Konfiguration wird auf der verwendeten Micro SD Karte abgelegt.

- Fahrmodus

Der Fahrmodus startet automatisch sobald der Motor gestartet, oder der Zigarettenanzünd- Adapter eingesteckt wird. Es wird nun fortwährend ein Video aufgezeichnet und in Ein-Minuten-Sequenzen auf die Speicherkarte geschrieben.

- Parkmodus

Der Parkmodus wird aktiviert sobald Sie den Motor abstellen und der Erschütterungssensor erkennt, dass sich das Fahrzeug über mehrere Minuten nicht bewegt. Bei Anschluss an einen Zigarettenanzünder muss dieser auch nach Abstellen des Motors Strom liefern.

Parkmodus-Ereignisbasiert (Standardeinstellung)

Bei einer Erschütterung des Fahrzeugs oder einer Bewegung vor den Kameras wird jeweils eine 20 Sekunden Sequenz gespeichert die 10 Sekunden vor dem Ereignis beginnt und 10 Sekunden danach endet.

Dabei werden Videos, die durch eine Erschütterung aufgezeichnet werden, im Ordner "Event" und Videos die aufgrund von Bewegung vor der Kamera aufgezeichnet werden im Ordner "Parking" auf der SD-Karte abgelegt.

Parkmodus-Dauerhaft (Permanent)

In diesem Fall funktioniert der Parkmodus wie der Fahrmodus.

Das Video wird fortwährend aufgezeichnet (jedoch in etwas geringerer Qualität / VGA 640 x480).

Betriebsmodi

-Spannungsüberwachung der Autobatterie (Standard: 11,9V)

Im Parkmodus überwacht das Gerät den Zustand der Autobatterie und schaltet zur Sicherheit bei Erreichen des aktivierten Grenzwertes ab um die Autobatterie zu schonen und Ihr Fahrzeug betriebsbereit zu halten.

[Mögliche Einstellwerte sind: 12,1V / 11,9V / 11,7V / 11,5V / Funktion ausgeschaltet].

-Abschalt-Timer (Standard: 48 Stunden)

Der Timer kann ebenfalls genutzt werden um das Gerät nach einer voreingestellten Zeit abzuschalten.

[Mögliche Einstellwerte sind: 6h / 12h / 24h / 48h / Funktion ausgeschaltet].

Ereignisaufnahmen (Standard: normal)

Bei Erschütterungen des Fahrzeugs oberhalb des für den G-Sensor eingestellten Wertes werden separate

Videodateien in dem Ordner „Event“ auf der Speicherkarte abgelegt.

Somit lassen sich solche Ereignisse leichter finden und werden nicht so schnell überschrieben.

[Empfindlichkeitseinstellungen in 6 Stufen möglich].

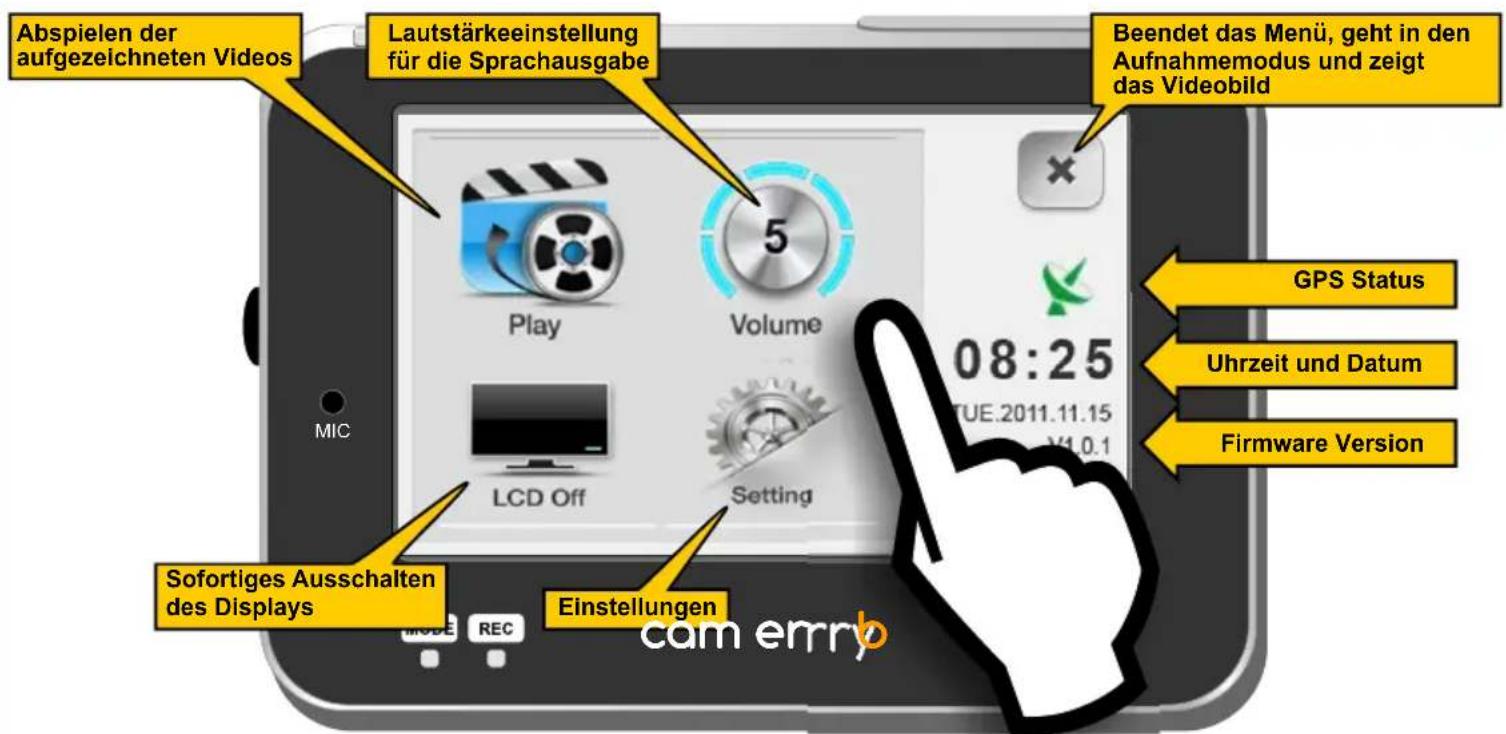

Menü

Durch Antippen des Displays schalten Sie dieses ein. Es erscheint das Hauptmenü.

Die Einstellungen ändern Sie durch Antippen der Icons.

Abspielen der aufgezeichneten Videos Lautstärkeeinstellung für die Sprachausgabe Beendet das Menü, geht in den Aufnahmemodus und zeigt das Videobild Play Volume 08:25 TUE.2011.11.15 V1.0.1 MIC LCD Off Setting Sofortiges Ausschalten des Displays Einstellungen MODE REC cam errb GPS Status Uhrzeit und Datum Firmware Version

Bei Problemen mit der Reaktion des Displays (Touchscreen), sollten Sie eine Kalibrierung des Touchscreen vornehmen

Setting - Einstellungen

Hier nehmen Sie die Einstellungen der Einzelnen Funktionen vor.

Aufzeichnungsqualität Front-/Heckkamera Empfindlichkeit

Schock Sensor

Setting

Quality

Channel

Shock Sensor

LCD OFF

Parking mode

Time Set

LCD Abschalt-Timer DaRank/dbckestEinstellungen

Menü Verlassen

Auf Werkseinstellungen zurück setzen.

SD-Karte Formatieren

Weitere Einstellungen

Weitere Einstellungen

Abschaltspannung - Camera Off Voltage

Bei Erreichen des eingestellten Wertes schaltet die Kamera zum Schutz der Autobatterie aus.

ACHTUNG:

"Permanent" = Kamera immer AN Batterie wird ggf. komplett entladen.

Abschalt-Timer - Camera Off Bei Erreichen des eingestellten Wertes schaltet die Kamera aus.

Leuchtet Rot im Parkmodus.

Blinkt Rot während Aufzeichnung. Werkseinstellung = LED aus.

Weitere Einstellungen

11.7V

Camera Off Voltage

Calibration

-12H-

Camera Off Timer

Mic

Security LED

Actual Voltage

11.2V

Menü Verlassen

Aktuelle Spannung der Autobatterie

Vorheriges Menü

Touch Screen Kalibrierung Mikrofon Ein / Aus

PC Programm / Installation

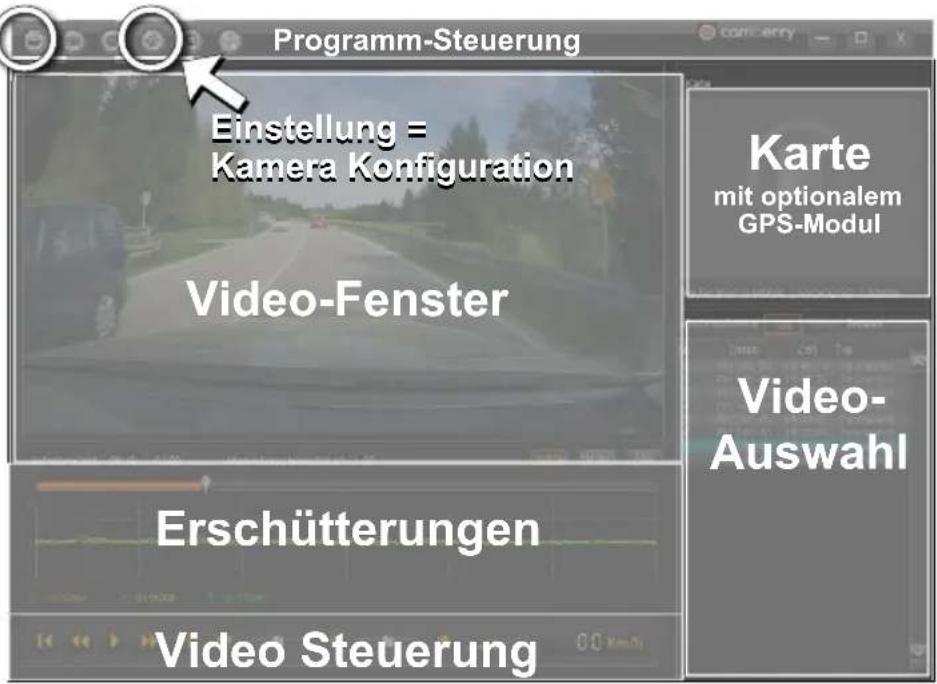

Zu Ihrer Kamera wird die Software "Camberry Viewer" mitgeliefert.

Es handelt sich dabei um ein Videobetrachtungsprogramm, daß alle zusätzlich zum Video aufgezeichneten Informationen zum Bild synchronisiert anzeigt.

Zusätzlich können Sie mit dem Camberry Viewer Ihre Kamera mittels der Micro SD Karte konfigurieren.

Installation

Die Installationsdatei "Camberry Viewer.msi" befindet sich auf der mitgelieferten Speicherkarte.

Kopieren Sie bitte die Installationsdatei auf Ihren Computer.

Starten Sie die Installation von Ihrem PC mittels Doppelklick auf die Datei "Camberry Viewer.msi" und folgen den Anweisungen.

Zur Anzeige des Kartenmaterials versucht das Programm sich mit dem Internet zu verbinden.

Falls Sie eine Firewall einsetzen, kann dies zunächst zu einer Fehlermeldung führen. Sie können diese wegklicken. Sobald Sie in Ihrer Firewall die Verbindung mit dem Internet gestatten, kann das Programm auf Kartendaten zugreifen.

Systemvoraussetzungen

Ein Leistungsstarker PC ist Voraussetzung für eine gute HD-Wiedergabe Ihrer Videos.

Ansonsten kann es beim Abspielen zu Rucklern, Aussetztern und Klötzchenbildung (Artefakten) kommen.

Sytemanforderung für HD-Wiedergabe mit Camberry Viewer.

Mit Hardware HD-Video Unterstützung (Grafikchip), PC mit Dualcore Prozessor 1,5 GHz. Ohne Hardware HD-Video Unterstützung, PC mit Dualcore Prozessor min. 2,5 GHz.

• 2 GB RAM
• 60 MB Festplattenspeicher
• USB 2.0 Steckplatz
• Ab Windows XP SP3 (32/64 Bit) - Windows 8 (32/64 Bit)
• Direct-X 9.0
• Aktive Internetverbindung für Kartendarstellung
• Display mit min. 1024x768 Pixel

PC Programm / Video Betrachter

Wenn Sie mit der Maus über die einzelnen Icons fahren, wird Ihnen die entsprechende Funktion angezeigt.

Auswahl der Videos bzw. des Speicherortes (z.B. SD-Karte)

Hinweis:

Wählen Sie hier nicht die einzelne Videodatei sondern den übergeordneten Ordner um alle darunter liegenden Videos in den Camberry Viewer zu laden.

Die Auswahl der entsprechenden Videos treffen Sie dann im Camberry Viewer.

Programm-Steuerung Einstellung = Kamera Konfiguration Video-Fenster Erschütterungen Video Steuerung Karte mit optionalem GPS-Modul Video- Auswahl

PC Programm / Einstellungen

Setzen Sie bitte zunächst eine Micro SD Karte in den mitgelieferten Kartenleser ein (den Sie auch als Aufbewahrung für Ihre Karte verwenden können) und Stecken den Kartenleser in Ihren PC.

Wählen Sie hier anschließend das entsprechende Laufwerk.

Nun können Sie alle Angaben einzeln vornehmen, oder einfach auf "STANDARD" klicken. Alle von uns vorgegebenen Standardwerte werden unmittelbar sichtbar.

Klicken Sie auf "SPEICHERN" um die Konfigurationsdaten auf Ihre Speicherkarte zu übertragen.

Sobald Sie die Karte wieder in Ihre ausgeschaltete Kamera einführen, sind bei jedem Neustart die vorgenommenen Konfigurationsdaten aktiv.

Hier können Sie auch die regelmäßige Formatierung Ihrer SD Karte vornehmen. Eine (regelmäßige) Formatierung in der Kamera selbst, wird von uns empfohlen und ist am einfachsten. Falls Sie anderweitig (direkt mit dem PC) formatieren möchten, muss unbedingt FAT32 eingestellt sein.

Einstellung Enstellung der Black Box Laufwerk wählen Wählen Sie das Laufwerk für die Konfigurationsdaten Laufwerk Formatieren G-Sensor Einstellungen Setzen Sie den Grenzwert für Erschütterungen X-, Y-, Z-Achse normal Zeit bis zur Abschaltung Wahlen Sie die Zeit bis zur Abschaltung Timer 48H Speicherpriorität Speicherpriorität Fahrmodus Zeitaestellung der Black Box Einstellen Datum 2013 17 05 Einstellungen Ordner für Bildschirmfotos Bestimmen Sie den Ordner für Bildschirmfotos Ordner für Bildschirmfotos C:\Dokumente und Eins Auswah Schnitt für FFW/FREW Einstellen der Geschwindigkeit für schnelles Vor-und Zurückspulen (in Sekunden) 3 Einstellungen zum Parkmodus Parkmodus Park-Erénigis Audio Einstellung Audio Status Ton aufzeichnen Stumm Stumm Sprachlautstärke Level 3 Videoinstellung Qualität Hoch Videokanal Baide Vor Batteriesentladung schützen PKW(12V) Abschaltspannung Sollte das Video der Heckkamera spiegelverkehrt sein, so kann man es hier umstellen Heck Video Heck Video spiegen Sprache einstellen Sprache Deutsch Standard Speichern Abrechen

Wissenswertes

Ihre Kamera zeichnet (je nach Einstellungen) automatisch auf.

Wenn der zugewiesene Speicherbereich s.u. voll ist, wird die jeweils älteste Datei überschrieben.

Jeder Betriebsmodus hat seinen eigenen Speicherbereich.

Fahrmodus - permanente Aufzeichnung während der Fahrt)

Parkmodus - permanente Aufzeichnung oder aktiviert durch Bewegung

Ereignis - aktiviert durch Erschütterung im Fahr- oder Parkmodus

	Zugewiesener Speicher	Bei Nutzung einer 16 GB SDHC Karte ergeben sich folgende Aufzeichnungen
Fahrmodus	40 %	ca. 120 Minuten permanent
Parkmodus	40 %	ca. 240 Minuten permanent oder 330 Bewegungsaktivierungen
Ereignis	20 %	ca. 170 Erschütterungsereignisse (im Fahr- und Parkmodus)

Eine Aufteilung in verschiedene Speicherbereiche ist notwendig, um ein zu schnelles Überschreiben von wichtigen Ereignissen zu verhindern und eine Fragmentierung des Speichers so gering wie möglich zu halten.

Technische Daten

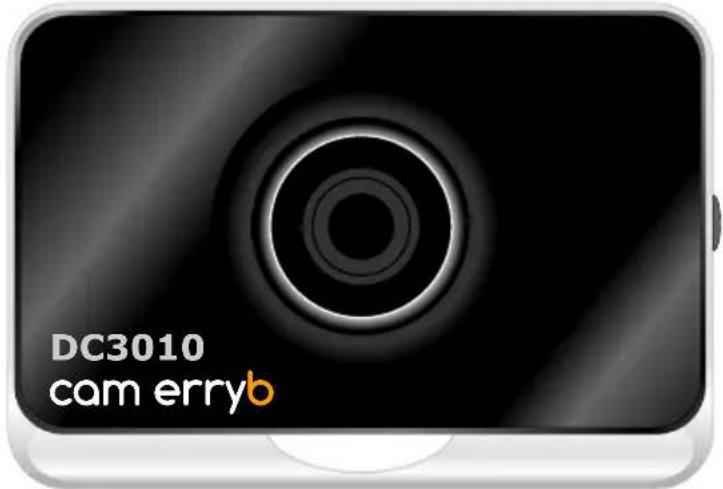

Cambery DC-3010
Kamera	FHD (1.280 x 720) progres. scan @ 30/25 fpsCMOS Sensor 2,0 M-Pixel; 1/3,2"Pixelgröße 2.8 x 2.8 um; 1.000mV (LUX-Sec)Blende 1.7, Sichtfeld 120°, 6-Fach Linse-Glas	3,0" WQVGA; resistives Touchpanel	LCD Display
		uSDDC und Zündung 3.5 / 3PRück-Kamera 2.5 / 4PGPS 2.5 / 4P	Anschlüsse
Speicher	DDR3 - 128 MBNAND - 8 MBuSD - 16 GB, Class 10
Sensoren	G-Sensor; 3-AchsenTemperatursensor	Betriebstemp. -20 °C ... +60 °CLagertemp. -30 °C ... +70 °C	Temperatur
Sonstige	Mikrofon, condenser, omni-directionalLautsprecher 0,7 WVideoformat H.264Audioformat PCM	Windows XP / Vista / 7 / 8	Software
		Kamera für die Sicht nach hintenWide Dynamic RangeD1 (720 x 480) @ 15 fps	Opt. Zubehör
Stromversorgung	DC 12 V / 24 VSuperCap Notstromversorgung (3.5F / 5.0V)	CMOS Sensor; 0,3 M-Pixel; 1/3,7"Blende 2.0; Sichtfeld 119°; Glas-Linse
Stromaufnahme	Fahrmodus, 2Ch, GPS 320 mAhParkmodus, 2Ch, 230 mAh	GPS65 Kanäle; - 161 dBm Tracking-sensitivitySBAS Unterstützung

Hinweis: Micro SD Karten die permanent beschrieben werden haben nur eine beschränkte Lebensdauer.
Micro SD Karten die nicht regelmäßig formatiert werden, können zu Fehlfunktionen führen.
Verwenden Sie bitte nur Karten mit mindestens der Klasse 10.
Die Karte darf keine zusätzlichen Daten enthalten. Ansonsten kann es zu Fehlfunktionen kommen.
Für Datenverlust wird nicht gehaftet.

Entsorgung von Elektrogeräten (WEEE)

Ihr Gerät wurde nach den neuesten Fertigungsrichtlinien, die die Reduzierung von Schadstoffen vorschreiben gefertigt und ist RoHS konform. RoHS = "Restriction of the use of certain hazardous substances". Ihr Gerät ist u.a. wie nebenstehend gekennzeichnet:

Durch das neue „ElektroG“

(Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten) ergeben sich ab 24.03.2006 neue Verpflichtungen für Hersteller, Importeure, Kommunen und auch für Verbraucher. Die Verbraucher dürfen Elektro- und Elektronikgeräte nicht mehr in den Restmüll werfen. Sie sind stattdessen seit dem 24.03.2006 verpflichtet, diese bei den Kommunen (ÖRE) in die getrennte Erfassung zu geben.

Dazu können Sie je nach Gemeinde, die kostenlosen Abgabestellen nutzen. Für die Sammlung der Elektro- und Elektronikaltgeräte bleiben weiter je nach Landesrecht die Gemeinden, Städte und Landkreise verantwortlich. Diesen wird als öffentlich rechtlichen Entsorgungsträgern die Aufgabe zugewiesen, Altgeräte aus privaten Haushalten kostenlos entgegenzunehmen.

Batteriegesetz (BattG)

Informationen zur Entsorgung von Batterien (BattG)

Im Zusammenhang mit dem Vertrieb von Batterien oder Akkus (Welche in vielen Geräten eingebaut, oder auch mitgeliefert werden) sind wir als Händler gemäß dem Batteriegesetz (BattG) verpflichtet, unsere Kunden auf die Verordnung über die Rücknahme und Entsorgung gebrauchter Batterien und Akkumulatoren hinzuweisen: Eine durchgestrichene Mülltonne bedeutet, dass Sie die Batterien auf keinen Fall in den Hausmüll werfen dürfen! Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben nicht im normalen Hausmüll, sondern an einer kommunalen Sammelstelle oder geben Sie diese im Handel vor Ort kostenlos ab. Alte Batterien können Sie nach Gebrauch bei uns unter der unten genannten Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden. Bei uns stehen entsprechende Sammelbehälter zur Verfügung und wir werden sämtliche Alt-Batterien einem zertifizierten Recycling-System zuführen

Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet.

Unter dem Mülltonnen-Symbol finden Sie die chemische Bezeichnung des jeweiligen Schadstoffes (siehe auch Beispielabbildung unten):

Cd
(Cadmium)

Hg
(Quecksilber)

Pb
(Blei)

Ihre Batterierücksendung schicken Sie bitte an unsere Geschäftsadresse. Wir bitten Sie Ihre Batterierücksendungen immer ausreichend zu frankieren. Unfreie Sendungen werden nicht angenommen.

Für Ihre Notitzen

Impressum

camberry

Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Technische und optische Änderungen sowie Irrtümer und Druckfehler vorbehalten. Die in diesem Dokument enthaltenen Informationen können jederzeit ohne vorherige Bekanntmachung geändert werden.

Econes GmbH behält sich das Recht vor, Produkte zu ändern oder zu verbessern und Änderungen am Inhalt ohne Benachrichtigungsverpflichtung irgendwelchen Personen oder Gesellschaften gegenüber vorzunehmen. Gerätespezifikationen als auch Lieferumfang können von den hier gemachten Angaben abweichen.

Haftungsausschluss:

Econes GmbH schließt jedwede Haftung für Datenverlust, direkte oder indirekte Schäden etc. aus, die im Zusammenhang mit diesem Gerät entstehen. Die aktuelle Gesetzeslage hat immer Gültigkeit und wird durch unseren Haftungsausschluss nicht beeinträchtigt.

Service

Für aktuelle Informationen zu Camberry Systemen, Serviceadressen und Software-Updates besuchen Sie bitte unsere Webseite www.camberry.eu oder nehmen Sie Kontakt zu einem Camberry Vertragshändler auf. Technische Änderungen und Irrtümer vorbehalten.

www.camberry.eu

Cambery Benutzer Handbuch DE / v.2r.2web

© 2014 econes GmbH / Cytem GmbH
