BEDIENUNGSANLEITUNG Xena 70 M Osprey

Befestigen von Accessoires

ADD ONS PACK Befestigungen Allie Argon und Xenon Modelle sind kompatibel mit den Accessoires der ADD ON Limie. Sie erweitern die Vielseitigkeit und das Volumen durch verschiedene zusätzliche Taschen. Die Schleber an den Seiten vom Daylite, Solo und der Steigeisen Tasche kann man in den Lasercut Schlitten von der Unterseite her befestigen und dann mit den Gurten festziehen. Wenn Sie die Gurte etwas lösen, können Sie dahinter noch Ausrüstung verstauen.

Osprey Add Ons™ (Zubehör) Sie können mit den AddOns Accessoires Ihren Rucksack an Ihre Bedürfnisse anpassen und schützen. Um sich über das gesamte Sortiment zu informieren, wenden Sie sich an Ihren örtlichen Osprey Händler oder besuchen Sie unsere Homepage www.ospreypacks.com/PackTech/PackCare

ARGON SERIESGrösse Gewicht Volumen
110 M 2.88	∞	110 ^1
110 L 3.02	∞	113 ^1
110 XL 3.17	∞	116 ^1
85 M 2.78	∞	85 ^1
85 L 2.92	∞	88 ^1
85 XL 3.02	∞	91 ^1
70 M 2.68	∞	70 ^1
70 L 2.82	∞	73 ^1
70 XL 3.02	∞	76 ^1
XENON SERIESGrösse Gewicht Volumen
85 XS 2.49	∞	79 ^1
85 S	2.59	82 ^1
85 M 2.69	∞	85 ^1
70 XS 2.44	∞	64 ^1
70 S	2.54	67 ^1
70 M 2.64	∞	70 ^1

Lebenslange Garantie Die lebenslange Garantie von Osprey umfasst Material- und Verarbeitungsfehler. Besuchen Sie unsere Web-Seite, wenn Sie sich über die vollständigen Garantiebedingungen informieren wollen. www.ospreypacks.com/CustomerService/WarrantyInformation/

MaterialzonaMMemsetzung • 315D Codura High Tenacity Nylon • 330D x 210D High Tenacity Nylon • Stretch woven Nylon with Lycra

Richtiges Packen Das richtige Packen Ihres Rucksacks erhöht den Tragekomfort und die Stabilität. Sie haben somit mehr Freude auf Ihrer Tour. Für vollständige Informationen besuchen Sie unsere Web Seite: www.ospreypacks.com/PackTech/HowToPackYourPack

Kompakt & schover Ledt & komprimerbar

Argon/Xenon Benutzerhandbuch

Herzlichen Glückwunsch zum Kauf Ihres Argon/Xenon Rucksacks. Mit unserer Vorliebe für Details belohnen wir Sie mit einem exklusiven Rucksack, ausgestattet mit einer Fülle an durchdachten Features. In dieser Anleitung machen wir Sie mit ihnen vertraut, sodaß Sie diesen Rucksack während Ihrer Touren mit viel Freude einsetzen können.

www.ospreypacks.com

ReCurve Suspension Grundsätzlich tragen Sie Ihren Rucksack so: Sie passen das Tragesystem an Ihren Körper an und dann passen Sie den Rucksack an das Tragesystem an.

A lösen Sie alle Gurte des Tragesystems, legen Sie den Rucksack an und schliessen den Hüftgurt. Ziehen Sie die Schultergurte B bequem an und danach die Lageverstellgurte C. Die Schultergurte müssen flach an den

Schultern anliegen. Passen Sie die Höhe des Brustgurts an D(ca auf Höhe des Brustbeins) und schliessen Sie die Schnalle.

Beachten Sie, wie man den Rucksack richtig packen sollte und Sie werden Ihre Tour geniessen.

Keine Einstellung ist perfekt, stellen Sie ihn immer wieder ein, wenn nötig.

Die Last richtig zu verteilen ist der Schlüssel zum komfortablen Tragen.

Alle Xenon Modelle sind mit geschlechtsspezifischen, vorgeformten Schultergurten und Hüftgurten ausgestattet, die die weibliche Anatomie berücksichtigen.

ReCurve Gestänge Alle ReCurve Rucksäcke haben ein 7075-T6 Aluminium Gestänge für perfekten Flex und Festigkeit. Die vorgeformten ReCurve Gestänge unterstützen nachweislich den Komfort und federn Erschütterungen ab.

BioFormA/X Schultergurte und BioForm CM A/X Hüftgurt

Der BioForm A/X Schultergurt wird aus einem aus zwei unterschiedlichen Dichten bestehenden Schaum gefertigt.

Die Nähte liegen alle auf der Oberseite und weichere Einlagen sind in die Nacken – und Ampartie eingearbeitet, um besten Trenkarnfang und Sim zu neu übrige.

Ingekommen und die zu gewinnensten. Unser bewährtes und getestetes Hook and Loop Verstellsystem erlaubt bis zu 3" pro Rückenlänge. Der BioForm CM A/X Hipbelt ist ebenfalls aus einem EVA Schaum gearbeitet, der aus zwei unterschiedlichen Dichten besteht und bietet damit einen extrem komfortablen Sitz.

ReCurve Sitz

C D B A

Anpassen der Streben

An dem Hüftgurt befinden sich je ein Kompressionsriemen, die ihn mit den Hülsen für das Gestänge/das Tragestell verbinden. So wird für eine excellente Gewichtsverteilung und eine bequeme Tour gesorgt. Das Lumbar Pad lässt sich leicht lösen und erlaubt Ihnen ein einfaches Austauschen des Hüftgurts. Es ist mit zwei 2021-AL2/3 langen Streben verbunden.

Anpassen der Streben

Greifen Sie hinter das Lumbar Pad und ziehen Sie es nach aussen und unten, um so die Streben ausbauen zu können.

Nehmen Sie den Hüftgurt ab und ziehen Sie die Streben heraus.

Stecken Sie die Streben in den Hüftgurt und legen Sie diesen wieder an.

Wenn die Streben Ihrer Rückenform folgen( wie auf dem Bild), ist es perfekt.

Wenn nicht, sollten Sie die Streben Ihrem Rückenverlauf anpassen.

Halten Sie die Streben an beiden Enden und formen Sie sie vorsichtig über Ihrem Knie in die richtige Biegung.

Mit ein wenig Übung werden Sie den perfekten Sitz erreichen!

Wenn Sie Hilfe wünschen, können Sie uns unter der gebührenfreien Nummer auf der Rückseite des Benutzerhandbuchs erreichen

Lassen Sie Ihren Hüftgurt anpassen

Suchen Sie einen Osprey Dealer auf, der das CM Osprey Logo besitzt und damit Ihnen in einem unserer Ofen Ihren Hüftgurt anpassen kann. Für mehr Informationen besuchen Sie unsere Web Seite www.ospreypacks.com/PackTech/CustomMolding

ErgoPull

Alle Argon Und Xenon Hüftgurte haben unser exclusives ErgoPull Design.

Für den Gebrauch lösen Sie die Gurte soweit, das Sie die Schnalle bequern schliessen können. Fassen Sie an beiden Seiten die Enden der Gurte und ziehen Sie gleichzeitig die Gurte an.

Geschlechtsspezifische Grössen

Die Hüft- und Schultergurte für Männer sind in den Grössen S,M,L und XL erhältlich Die Damen Hüft- und Schultergurte sind erhältlich in den Grössen XS,S,M,L. Achtung: Der Xenon in der Grosse XS wird mit einem 5 Hüftgurt und der Argon in der Grösse XL wird mit einem L Hüftgurt geliefert.

Zweifache Deckeltasche

Ein wasserdichter Reissverschluss ermöglicht den Zugriff auf das obere der beiden Deckelfächer.

Das untere Fach hat einen mit einem Windschutz versehenen Reissverschluss, zu dem Hauptfach, welches auch einen Schlüsselclip enthält.

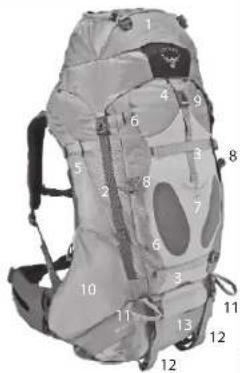

Vorderseite

I Abnehmbare Deckeltasche

2 Kompressionsgurte der

Deckeltasche

3 Straight Jacket Kompressionsriemen

4 Fronttasche/Kompressionsriemen

5 seitl. Kompressionsriemen/

Befestigungen mit Gurdfixierung

6 Lasergeschnittene Schlitze zum

Befestigen von AddOns(Taschen o.ä.)

7 elastische /verschweisste

Fronttasche

Gummiband erlaubt Ihnen ein sch-

nelles Befestigen von Stöcken oder Griffen michilfe eines Tankas)

9 Vertikale Reissverschlusstasche mit

Zugriff zum Hauptfachjunter den

Straight Jacket Flügeln)

10 Seibentasche mit wasserdichtem Reissverschluss

II zwei Eisgeräteschlaufen

12 abnehmbare Schlafsackgurte/Schulbergurte für das AquaSource ReCurve

13 Reissverschluss zum Schlafsackfach/ abgeteiltem zweiten Fach(wenn gewünscht)

15 Deckeltasche mit zwei

Reissverschlussfächern

16 H2O Öffnung

21 höhenverstellbarer

Brustgurt

22 7075-T6 Aluminium

ReCurve Stabe

23 AirScape Rücken mit tri-sec-

tion 10mm geprägtem Schaum

und einem mittig verlaufenden Belüftungskanal

24 clast. Seitentaschen mit

zwei Öffnungen

25 thermoverformbarer

BioForm A/X Hüftgurt

ErgoPull Hüftgurt Verschluss

27 Skischlaufen

15 16 18 17 17 19 20 22 23 21 24 22 25 19 27 25 26

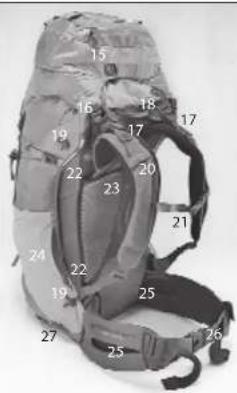

Rückseite

An der Innenseite der Deckeltasche finden Sie ein Lumbar Pad, sowie einen Hüftgurt, so das Sie die Deckeltasche auch als Hüfttasche nutzen können.

Die Deckeltasche ist oben am Rücken mit Vectorschnallen befestigt, die variabel einstellbar sind.

Um die Deckeltasche abzunehmen A fädeln Sie das Gurtband aus den Schnallen aus

B wickeln Sie beide Bänder um die Tasche und stecken sie unter die Schlaufen auf der Oberseite.

C Gehen Sie in umgekehrter Reihenfolge vor, wenn Sie sie wieder anbringen möchten

Zugriff zum Hauptfach

I Bepacken Sie Ihren Rucksack ohne die

Deckelgurte zu lösen, die Deckeltasche zurückzuschlagen und den Skirt öffnen zu

2 unterhalb des rechten Straightjacket Gurtes finden Sie einen vertikalen Reissverschluss

und damit einen weiteren Zugang zum Hauptfach.

3 einen bequemen grossen Zugriff zum Schlafsackfach durch einen grossen

Reissverschluss mit einem Windschutz finden Sie unterhalb der Fronttasche.

Innen im Hauptfach( nicht auf den Photos ersichtlich) finden Sie eine graue, an einer Seite fix eingenähte Trennwand, die Sie je nach Bedarf mit zwei Ladder Lock Schnallen fixieren können und damit das Hauptfach unterteilen können.

Komprimieren/Fixieren des Gepäck

Oben am Hauptfach finden Sie einen roten Kompressionsgurt.

Wenn Sie Ihren Rucksack bepacken, legen Sie den Gurt zur Seite.

Ist der Rucksack fertig gepackt, schliessen Sie die Schnalle und ziehen Sie diesen Gurt fest an.

Ihr Rucksack hat drei Straight Jacket

Kompressionsriemen auf der Vorderseite, die garantieren, das die Last stabil und fest an Ihrem Rücken bleibt.

Ziehen Sie die Gurte soweit an, wie es geht. An der rechten Seite des Rucksacks finden Sie zwei weitere "weibl." Schnallen, die Sie nutzen können, wenn der Rucksack nur minimal beladen ist.

AquaSourceRecurve

Die ultraleichte 40D Sil Nylon

AaquasourceReCurve Tasche ist an der Innenseite des Rückens mit einer Schnalle befestigt.

Sie können sie als einfachen Trinkrucksack benutzen, indem Sie die Schlafsackgurte, die am Bodenfach befestigt sind, als Schultergurte nutzen.

Deckeltasche

Hauptfach
