BEDIENUNGSANLEITUNG KVEE 3161 BAUKNECHT


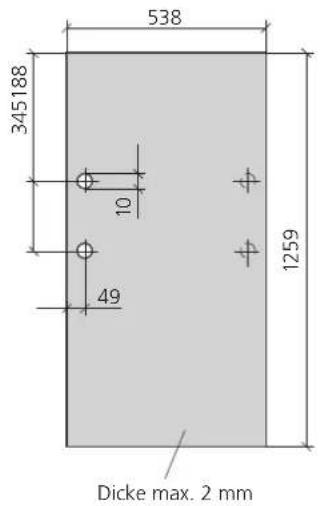

538 345188 10 49 1259 Dicke max. 2 mm
| Masse | Gerät Nische | Dekorplatte | |
| H [mm] | 1268 | 1270 | 1259 |
| B [mm] | 547 | 550 | 538 |
| T [mm] | 572 | 605 | |
| Anschluss | Kabel[kW] Abs | |||
| 230V | Typ 12 | 0.09 | 10 A | 2.45 m |
MONTAGE
- Beachten Sie die allgemeinen gültigen Vorschriften der Elektrizitäts- und Wasserwerken sowie der Feuerpolizei.
- Montage/Anschluss durch Fachpersonal.
- Schäden durch Nichtbeachten dieser und dem Gerät beigelegten Unterlagen können beim Hersteller nicht geltend gemacht werden.
1 Apparat frontbündig einschieben
Min. Belüftungsquerschnitt oben und unten je 200 cm ^2 (Sockel- oder Rundumbelüftung)
2 Apparat mit dem Möbel verschrauben
3 Türgriff abschrauben
- Griffeinlage mit Schraubenzieher herausnehmen - Schrauben herausdrehen
4 Durchgangslöcher in Dekorplatte bohren (Löcher für Griffschrauben)
5 Oberes Dekorrahmenteil abschrauben
6 Unteres Dekorrahmenteil lösen, hervorziehen
7 Dekorplatte von oben einschieben
Dekorplatte, unteres Rahmenteil fest andrücken und Schrauben festziehen
8 Oberes Dekorrahmenteil festschrauben
9 Türgriff einbauen
- Türgriff anschrauben - Griffeinlage einklipsen
HINWEISE
- Nur Schattenfuge (auch über mehrere Elementbreiten) reicht nicht für einwandfreie Belüftung. Es ist nur die Öffnung innerhalb der Apparatbreite wirksam.
- Für Rundumbelüftung Lüftungsgitter-Set LG-Set 1/6 bestellen.
Montage Dekorplatte: Gerätetür muss nicht ausgebaut werden.
Maximale Dicke der Dekorplatte = 2 mm
