BEDIENUNGSANLEITUNG DH 1040 Tempi-Tec

Digitaler Funk-Kopfhörer

DH 1040

Bitte lesen Sie diese Anleitung vor dem Gebrauch des Gerätes aufmerksam durch. Bewahren Sie die Anleitung zum Nachschlagen auf und geben Sie sie bei Weitergabe des Gerätes mit.

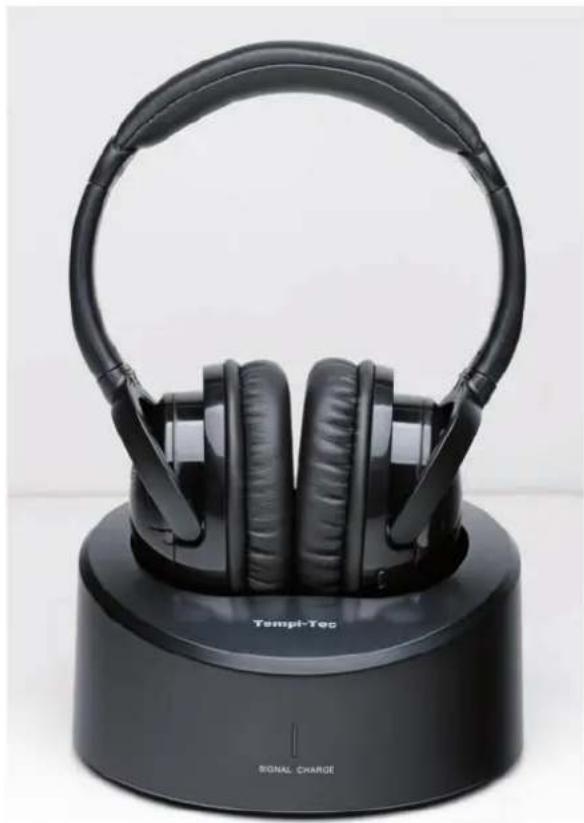

Funk-Kopfhörer mit Sendestation

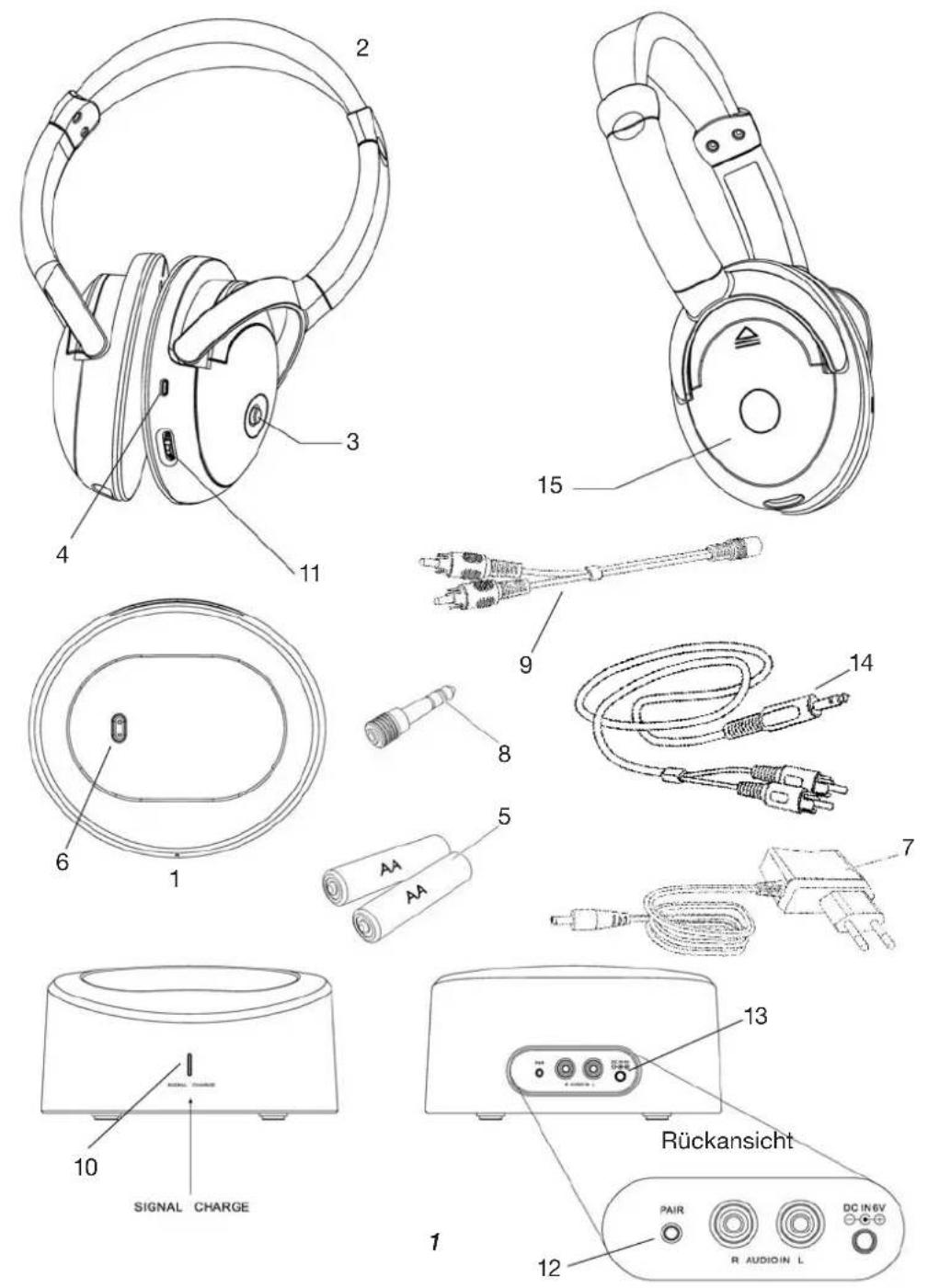

Beschreibung/Lieferumfang

1. Sendestation mit Ladekontakt
2. Kopfhörer mit Empfangsteil
3. An/Aus-Schalter
4. Kopfhörer-Kontrollleuchte für An/Aus (rot), Akkuladung gering (rot blinkend) sowie Frequenzkontrollleuchte (grün)
5. Wiederaufladbare 1.2 V 800 mAh Akkus (Ni-MH, Typ HR6/AA)
6. Ladekontakte für Kopfhörer
7. Eingang: 100 -240 Volt\~, 50/60 Hz; Ausgang: 6 V=, 300 mA)
8. Audioadapter (3.5 mm/6.3 mm Durchmesser)
9. Cinch Audio Adapterkabel mit 3,5mm Klinkenbuchse
10. Betriebskontrollleuchte (rot), Ladekontrollleuchte (rot blinkend) und Frequenzkontrollleuchte (grün)
11. Lautstärkeregler (VOL) / Manuelle Frequenzabstimmung (PAIR)
12. Manuelle Frequenzabstimmung (PAIR)
13. Buchse für Stromversorgung vom Netzadapter
14. Audiokabel mit 3,5 mm Klinkenstecker, ca. 150 cm
15. Akkufach

Gerätefunktionen

• Automatische Synchronisierung von Sender und Empfänger. Hierfür die Tasten 11 am Kopfhörer und 12 an der Basisstation gleichzeitig für 3 Sekunden gedrückt halten.
  – FHSS-Technologie für eine stabile Funk-Frequenz
• Mit eingebauter Akku-Ladefunktion (Akkus im Lieferumfang enthalten)
• 2,4 GHz UHF Technologie, digital
• UHF Technologie ermöglicht eine störungsfreie, drahtlose Übertragung
• Funkübertragung auch durch Wände hindurch
• Hoher Tragekomfort aufgrund sehr leichter Ausführung des Kopfhörers
• Akku-Laderegler im Sender eingebaut
• Störungsfreier Empfang in Stereo-Qualität
• Automatische Niveau Kontrolle (ALC) und automatische Endabschaltung am Sender
• Der digitale Funkkopfhörer ist für den Einsatz im privaten Bereich konzipiert. Verwenden Sie das Gerät nur nach der Beschreibung in der Anleitung.

Inhaltsverzeichnis

Seite

- Funk-Kopfhörer mit Sendestation 1

2Beschreibung / Lieferumfang • G

4Sicherheitshinweise—

- Funktionsweise • Inbetriebnahme 4

- Inbetriebnahme • Gerät einschalten und abstimmen 5

- Gerät einschalten und abstimmen • Ladefunktion

• Austauschen der Akku

6

- Reinigung und Aufbewahrung

• Hinweis zum Umweltschutz

- Hinweise zum Gebrauch von Akkus

7

-

• Technische Beschreibung

8Hinweise zum Gebrauch von Akk

9Störungen und Abhilfe –

Sicherheitshinweise

Der Netzadapter ist nur für den Betrieb in trockenen Innenräumen geeignet.

Schließen Sie den Netzadapter nur an eine leicht zugängliche Netzsteckdose mit einer Spannung gemäß Typschild an. Die Steckdose muss auch nach dem Anschließen leicht zugänglich sein, um den Adapter bei Bedarf schnell vom Netz trennen zu können.

- Decken Sie den Netzadapter nicht ab, um Überhitzung zu vermeiden.

- Ziehen Sie den Netzadapter aus der Netzsteckdose wenn

• Sie das Gerät reinigen;
• das Gerät länger nicht betrieben wird;

• bei Gewitter.
  Ziehen Sie immer am Adapter und nicht am Kabel.

• Wenn der Netzadapter oder die Anschlussleitung beschädigt sind, darf der Netzadapter nicht mehr verwendet werden. Ersetzen Sie ihn nur durch einen Adapter des gleichen Typs, dieser ist beim Kundenservice erhältlich.

• Setzen Sie das Gerät und den Netzadapter keinem Tropf- oder Spritzwasser aus. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden.
• Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf oder neben das Gerät.
• Halten Sie Verpackungsbeutel und Folien von Babys und Kleinkindern fern, es besteht Erstickungsgefahr!

Funktionsweise

Die Sendestation wird an eine Tonquelle, wie z.B. Radio, CD-Spieler, Fernsehgerät, usw. angeschlossen. Die Sendestation wandelt die Empfangsimpulse in Funkwellen um und sendet diese an den Kopfhörer. Dieser wiederum wandelt die übermittelten Funksignale in akustische Signale um. Somit ermöglicht dieses Gerät ein kabelunabhängiges Genießen von Musik oder Sprache bei voller Bewegungsfreiheit.

Inbetriebnahme

Kopfhörer

Bevor Sie den Kopfhörer (2) in Betrieb nehmen, müssen die im Lieferumfang enthaltenen Akkus in den Kopfhörer eingesetzt werden. Beachten Sie dazu auch das Kapitel „Hinweise zum Gebrauch von Akkus“. Hierfür öffnen Sie das Akkufach am linken Kopfhörer und setzen die Akkus mit der richtigen Polarität in das Batteriefach (15). Danach schließen Sie das Akkufach und drücken dieses leicht an, bis dieses einrastet. Setzen Sie dann den Kopfhörer in die Sendestation (1),

nachdem Sie den Netzadapter (7) mit der Sendestation (1) und dem Stromnetz (100 -240 Volt\~, 50/60 Hz) verbunden haben. Bei korrektem Kontakt blinkt die rote Ladekontrollleuchte (10). Ist dies nicht der Fall, prüfen Sie, ob die Aufladebuchse richtig auf den Ladekontakten (6) sitzt. Die Akkus sind nach ca. 24 Stunden voll geladen. (Die Ladekontrollleuchte (10) erlischt nicht bei voller Ladung).

! Vor der ersten Inbetriebnahme müssen die Akkus 24 Stunden auf der angeschlossenen Sendestation geladen werden!

24 Stunden später

Gerät einschalten und abstimmen

Schließen Sie nun das Audiokabel (14) an Ihr Abspielgerät (TV, Radio, HiFi, usw.), entweder an die Kopfhörerbuchse oder an den Audioausgang (Adapter 8 und 9 sind im Lieferumfang enthalten).

Schalten Sie die Musikanlage, TV, usw. an. Stellen Sie den Lautstärkeregler auf normale Zimmerlautstärke. Die Betriebskontrollleuchte (10) leuchtet erst dann grün, wenn der Kopfhörer aus der Sendestation entnommen wird und vorausgesetzt dass ein Tonsignal von Ihrer Tonquelle gesendet wird.

Falls die Betriebskontrollleuchte nicht leuchtet, vergewissern Sie sich, dass die Tonquelle angeschaltet ist, und erhöhen Sie die Lautstärke, so dass das Tonsignal deutlicher empfangen wird und die Kontrollleuchte an ist. (Falls Sie die Sendestation an ein Monogerät anschließen, kann es vorkommen, dass Sie nur auf einer Seite des Kopfhörers den Ton empfangen können. In diesem Fall benötigen Sie einen 3,5 mm Mono-Adapter, den Sie im Fachhandel erwerben können.) HINWEIS: Bei einigen TV-Geräten schalten sich die eingebauten Lautsprecher im Fernsehgerät stumm, wenn die Kopfhörerbuchse benutzt wird. Bitte regeln Sie dann die Lautstärke, bevor Sie das Audiokabel (14) der Sendestation mit dem Abspielgerät verbinden.

Bitte beachten Sie, dass übermäßiger Schalldruck bei der Verwendung von Ohrhörern und Kopfhörern den Verlust des Hörsinns verursachen kann.

1. Schalten Sie den Kopfhörer ein, indem Sie einmal auf den An/Aus-Schalter (3) drücken. Die Kontrollleuchte (4) am Kopfhörer leuchtet rot auf. Wenn das Funksignal der Sendestation empfangen wird, wechselt die Farbe auf grün.
2. Stellen Sie den Kopfhörer auf die niedrigste Lautstärke, indem Sie den Stellknopf (11) in Richtung VOL- schieben und einige Sekunden halten.
3. Setzen Sie den Kopfhörer auf und schieben Sie den Stellknopf (11) in Richtung VOL+, bis die Lautstärke ein angenehmes Niveau erreicht.
4. Falls der Empfang gestört ist, drücken Sie den Stellknopf (11) am Kopfhörer gleichzeitig mit dem Abstimmungsknopf (12) an der Rückseite der Basisstation für 3 Sekunden, bis Sie einwandfreien Empfang haben. Die Kontrollleuchte (4) muss dann grün leuchten.

Hinweis:

Sie können sich nun mit dem Kopfhörer frei bewegen und die Musik störungsfrei hören. Falls es dennoch Signalstörungen geben sollte, drücken Sie den Knopf für die automatische Frequenzabstimmung (11). Zur optimalen Frequenzabstimmung sollten Sie ca. 5 Meter vom Sender entfernt sein. Wenn das Tonsignal von der Tonquelle länger als 3 Minuten ausbleibt oder zu schwach ist, stellt sich die Sendeeinheit automatisch aus. Diese Energie-sparfunktion schützt Ihren Funk-Kopfhörer und schützt die Umwelt. Sobald das Signal wieder einsetzt, nimmt die Sendeeinheit Ihre Funktion wieder auf.

Ladefunktion

1. Schalten Sie den Kopfhörer (2) mit dem An/Aus-Schalter (3) aus.
2. Zum Laden der Akkus setzen Sie den Kopfhörer auf die Sendestation (1), so dass die Ladekontakte (6) am Sender in die Aufnahmeführung des Kopfhörers passen.
3. Der Ladevorgang setzt automatisch nach 5 Sekunden ein, und die rote Ladekontrollleuchte (10) blinkt und zeigt den Ladevorgang an. Vor dem ersten Einsatz des Funk-Kopfhörers sollten die Akkus ca. 24 Stunden geladen werden. Eine Überladeschutzfunktion ist in dem Gerät integriert. Der Ladevorgang sollte dennoch den Zeitraum von 48 Stunden nicht überschreiten. Setzen Sie den Kopfhörer dann so auf die Sendestation, dass er keinen Kontakt zur Aufladebuchse hat, z.B. leicht nach vorn geneigt oder drehen Sie ihn einfach um. Die Betriebskontrollleuchte zeigt rot an ohne zu blinken.

Austauschen der Akkus

Wiederaufladbare Akkus haben eine lange Lebenszeit, sind aber nicht in der Garantie enthalten, sondern unterliegen dem normalem Verschleiß. Falls dennoch ein Austausch erfolgen muss, bitte wie folgt vorgehen:

1. Öffnen Sie das Akkufach (15) an der linken Kopfhörerseite.
2. Entnehmen Sie die verbrauchten Akkus aus den Akkufächern und entsorgen Sie diese umweltgerecht (siehe Abschnitt Entsorgung).
3. Legen Sie zwei neue Akkus in die Aufnahme ein, wobei Sie bitte die korrekte Polarität +/- beachten müssen.
4. Drücken Sie den Akkufachdeckel wieder vorsichtig auf den Kopfhörer.

Verwenden Sie für den Austausch nur Mignon Akkus (AA) des Kurzzeichens HR6 nach IEC86 mit Kurzmantelisolierung.

Reinigung und Aufbewahrung

Warnung:

Ziehen Sie vor jeder Reinigung den Netzadapter der Sendestation aus der Steckdose. Verwenden Sie zur Reinigung des Kopfhörers und der Sendestation nur ein feuchtes Tuch. Achten Sie darauf, dass keinerlei Flüssigkeit in das Gerät gelangt. Zum Aufbewahren bei längerem Nichtgebrauch die Akkus aus dem Kopfhörer entfernen.

Hinweis zum Umweltschutz

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2002/96/EU in nationales Recht gilt folgendes:

Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer

an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland gelten oben genannte Entsorgungsregeln, laut Batterieverordnung, für Batterien und Akkus entsprechend.

Entnehmen Sie vor der Entsorgung des Gerätes die Akkus und geben Sie diese bei einer Sammelstelle für Altbatterien im Batterie vertreibenden Handel ab.

Entsorgen Sie auch die Verpackungsmateriealien umweltgerecht in den bereitgestellten Sammelbehältern.

Hinweise zum Gebrauch von Akkus:

Benutzen Sie keine anderen Akkus als die handelsüblichen wiederaufladbaren Akkus des Typs HR6/AA/MIGNON/AA mit 1,2 Volt. Wenn Sie den Kopfhörer nicht benutzen, schalten Sie ihn aus. Bevor Sie den Kopfhörer benutzen, müssen die Akkus ausreichend geladen

sein. Vor der ersten Nutzung müssen die wiederaufladbaren Akkus ca. 24 Stunden geladen werden. Während des Ladevorganges muss der Kopfhörer ausgeschaltet sein.

Dieses Gerät darf nur mit wiederaufladbaren Akkus betrieben werden. Akkus dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen

ausgesetzt werden. Schließen Sie Akkus nicht kurz und nehmen Sie sie nicht auseinander. Halten Sie Akkus von Kindern fern. Achten Sie beim Einlegen auf die richtige Polarität. Reinigen Sie Akku- und Gerätekontakte vor dem Einlegen bei Bedarf. Nehmen Sie defekte Akkus aus dem Gerät, es besteht Auslaufgefahr. Vermeiden Sie bei ausgelaufenen Akkus den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie die mit Säure betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf. Entfernen Sie die Akkus bei längerer Nichtverwendung aus dem Gerät. Wenn Sie die Akkus austauschen, werfen Sie bitte die verbrauchten Akkus nicht ins Feuer oder Wasser – Explosionsgefahr! Ausgediente Akkus bitte zur umweltgerechten Entsorgung bei einer örtlichen Entsorgungsstelle abgeben.

Vielen Dank.

Technische Beschreibung

Übertragungsart: Drahtlos UHF Stereo Digital

Trägerfrequenzen: 2,4 GHz

Versorgungsspannung:

Sender: 6 Volt = 300 mA

(Netzadapter 100-240Volt, 50/60 Hz)

Modell: SSA031F060030EUCD

Kopfhörer 2.4 V ---

(2 wiederaufladbare Akkus,

Typ HR06/AA/MIGNON

800 mAh, jeweils 1,2 Volt)

Frequenzbereich: 20 Hz – 20 KHz

Klirrfaktor: 0.5%

Signal-Rauschabstand: 75 dB

Kanaltrennung: 60 dB

Reichweite: max. 30 Meter bei optimalen Bedingungen

Störungen und Abhilfe

Kein Empfang

• Vergewissern Sie sich, dass der Netzadapter vollen Kontakt zur Steckdose hat und der Stecker des Netzadapters gut in der Buchse des Senders sitzt.
• Der An/Aus-Schalter am Kopfhörer muss eingeschaltet sein, evtl. muss die Taste etwas länger gedrückt gehalten werden.
• Die Ladung der Akkus im Kopfhörer ist evtl. zu niedrig (die rote Kontrollleuchte am Kopfhörer blinkt). Laden Sie die Akkus neu, oder tauschen Sie diese aus.
• Stellen Sie sicher, dass die verbundene Tonquelle (TV, HiFi, Radio, usw.) angeschaltet ist und ein Tonsignal sendet.
• Stellen Sie die Lautstärke an der verbundenen Tonquelle lauter.
• Regeln Sie die Lautstärke am Kopfhörer lauter.

Störungen

• Vergewissern Sie sich, dass die Frequenzkontrollleuchte (10 an der Basisstation) leuchtet. Falls nicht, drücken Sie zur Synchronisierung die Taste 11 am Kopfhörer und die Taste 12 an der Rückseite der Basisstation für ca. 3 Sekunden gleichzeitig. Nun muss die Frequenzkontrollleuchte grün leuchten.
• Die Ladung der Akkus im Kopfhörer ist zu niedrig (die rote Kontrollleuchte am Kopfhörer blinkt). Laden Sie die Akkus, bzw. tauschen Sie diese aus.
• Stellen Sie sicher, dass das Ausgangssignal an Ihrem Abspielgerät laut genug eingestellt ist.
• Sie haben den Abstand zwischen Sendeeinheit und Kopfhörer überschritten, bzw. befinden sich zu viele Hindernisse, wie z.B. mehrere Stahlbetonwände, Metallabdeckungen, etc. zwischen Sender und Kopfhörer.
• Der Sender steht direkt neben einer anderen elektronischen Sendequelle, wie z.B. drahtloses Telefon, Mikrowelle, Computer, usw., erhöhen Sie den Abstand zwischen den Geräten.
