Produkttyp	Dashcam
Marke	Blaupunkt
Modell	BP 2.1 FHD
Auflösung	Full HD (1920 x 1080)
Blickwinkel	140°
Display	2,7 Zoll LCD
Speicher	microSD-Karte (bis 128 GB, Klasse 10)
Stromversorgung	12-24 V Zigarettenanzünder
Akku	Eingebauter Lithium-Polymer-Akku (200 mAh)
Abmessungen	60 x 50 x 35 mm
Gewicht	80 g
GPS	Eingebaut
G-Sensor	Ja
Nachtsicht	Ja, mit Infrarot-LEDs
Loop-Aufnahme	Ja
Parkmodus	Ja (Bewegungserkennung)
Betriebstemperatur	-20°C bis 70°C
Zubehör	Saugnapfhalterung, USB-Kabel, Bedienungsanleitung
Garantie	2 Jahre
Reinigung & Pflege	Objektiv mit weichem Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht in der Nähe von Airbags montieren. Sicht nicht beeinträchtigen.
Ersatzteile	Ersatzteile über den Kundendienst erhältlich.
Reparatur	Reparatur nur durch autorisiertes Fachpersonal.

Häufig gestellte Fragen - BP 2.1 FHD BLAUPUNKT

Wie schließe ich die Dashcam an?

Verbinden Sie das mitgelieferte USB-Kabel mit dem Zigarettenanzünder-Adapter. Stecken Sie den Adapter in den 12V-Anschluss Ihres Fahrzeugs. Schließen Sie das andere Ende an die Dashcam an. Die Dashcam startet automatisch.

Welche Speicherkarte wird empfohlen?

Wir empfehlen eine microSD-Karte der Klasse 10 mit einer Kapazität von bis zu 128 GB. Stellen Sie sicher, dass die Karte vor dem ersten Gebrauch im Gerät formatiert wird.

Wie formatiere ich die Speicherkarte?

Gehen Sie im Menü der Dashcam zu „Einstellungen“ > „Formatieren“. Bestätigen Sie die Formatierung. Dadurch werden alle Daten gelöscht.

Wie installiere ich die Dashcam an der Windschutzscheibe?

Reinigen Sie die Windschutzscheibe. Befestigen Sie die Saugnapfhalterung an der Scheibe. Drücken Sie den Hebel, um den Saugnapf zu fixieren. Setzen Sie die Dashcam in die Halterung ein.

Wie aktiviere ich den Parkmodus?

Gehen Sie ins Menü zu „Parkmodus“ und schalten Sie ihn ein. Der Parkmodus nutzt die Bewegungserkennung und startet die Aufnahme bei Erschütterungen oder Bewegung.

Was tun, wenn die Dashcam kein Bild zeigt?

Überprüfen Sie die Stromversorgung (Kabelverbindung, Sicherung) und die Speicherkarte (richtig eingesetzt, formatiert). Starten Sie die Dashcam neu. Wenn das Problem bestehen bleibt, setzen Sie die Werkseinstellungen zurück.

Wie stelle ich die Loop-Aufnahme ein?

Im Menü unter „Loop-Aufnahme“ können Sie die Dauer jedes Videoclips wählen: 1, 3 oder 5 Minuten. Ältere Aufnahmen werden überschrieben, wenn die Karte voll ist.

Wie übertrage ich Videos auf den Computer?

Entnehmen Sie die microSD-Karte aus der Dashcam. Legen Sie sie in einen Kartenleser ein und schließen Sie ihn an den Computer an. Die Videos befinden sich im Ordner „DCIM“.

Warum piept die Dashcam?

Ein Piepton kann verschiedene Ursachen haben: Speicherkarte voll, niedriger Akku, G-Sensor-Auslösung oder Systemfehler. Überprüfen Sie die LED-Anzeigen und die Meldung auf dem Display.

Wie setze ich die Dashcam auf die Werkseinstellungen zurück?

Gehen Sie im Menü zu „Einstellungen“ > „Zurücksetzen“ und bestätigen Sie. Alternativ können Sie mit einem spitzen Gegenstand den Reset-Knopf an der Seite der Dashcam drücken.

BEDIENUNGSANLEITUNG BP 2.1 FHD BLAUPUNKT

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.

Die Bedienungsanleitung führt Sie durch den Gebrauch der speziellen Funktionen dieses Produkts.

Achtung:

1. Halten Sie sich strikt an die entsprechenden gesetzlichen Vorschriften in Ihrem Land. Dieses Produkt darf nicht für illegale Zwecke eingesetzt werden, andernfalls tragen Sie allein die Konsequenzen.
2. Setzen Sie die microSD-Karte richtig herum ein, um ein Beschädigung der Karte oder der Autokamera zu vermeiden.
3. Wir empfehlen, die Dateien auf der microSD-Karte einmal pro Woche zu löschen. Dieses Produkt ist nicht ausschließlich ein Speichergerät. Deshalb sichern Sie wichtige Dateien sofort auf einem Computer oder einem anderen Speichergerät, um Datenverluste zu vermeiden.
4. Überprüfen Sie nach der Installation vorsichtig die Halterung, um Schäden aufgrund einer unsachgemäßen Installation zu vermeiden.
5. Die Betriebsdauer der Batterie nimmt im Laufe der Zeit ab. Wenn die Autokamera längere Zeit nicht benutzt wurde, laden Sie sie vor dem Gebrauch auf.
6. Setzen Sie das Produkt nicht einer feuchten Umgebung aus. Es ist nicht wasserdicht.
7. Richten Sie die Autokamera bei der Aufnahme von Fotos oder Videos nicht direkt auf die Sonne. Das kann zu Schäden an den optischen Bauelementen führen.
8. Nehmen Sie dieses Produkt nicht in übermäßig staubigen Umgebungen in Betrieb. Dies kann das Objektiv und andere Komponenten verunreinigen und die Kameraleistung negativ beeinflussen. Reinigen Sie das Objektiv mit Tuch zur Reinigung von Spiegeln oder einem Brillentuch und wischen Sie vorsichtig.
9. Dieses Produkt ist ein elektronisches Präzisionsprodukt. Setzen Sie es keinen kräftigen Stößen oder Vibration aus und benutzen Sie es nicht in der Nähe von starken magnetischen und elektrischen Feldern.
10. Wenn die Kamera für längere Zeit nicht verwendet wird, laden Sie diese bitte den Akku der Kamera alle drei Monate. Damit vermeiden Sie eine Tiefentladung.
11. Die Arbeitstemperatur für dieses Gerät ist -10 bis 50 Grad und Lagertemperatur -20 bis 70 Grad. Kontinuirliche direkte Sonneneinstrahlung über längeren Zeitraum kann im Gerät zu Fehlfunktionen wie Farbwechsel, Gehäusedeformierung und Bildverzerrungen führen. Dies besonders in verschlossenen Autos, in denen die Temperatur 70 Grad übersteigt.

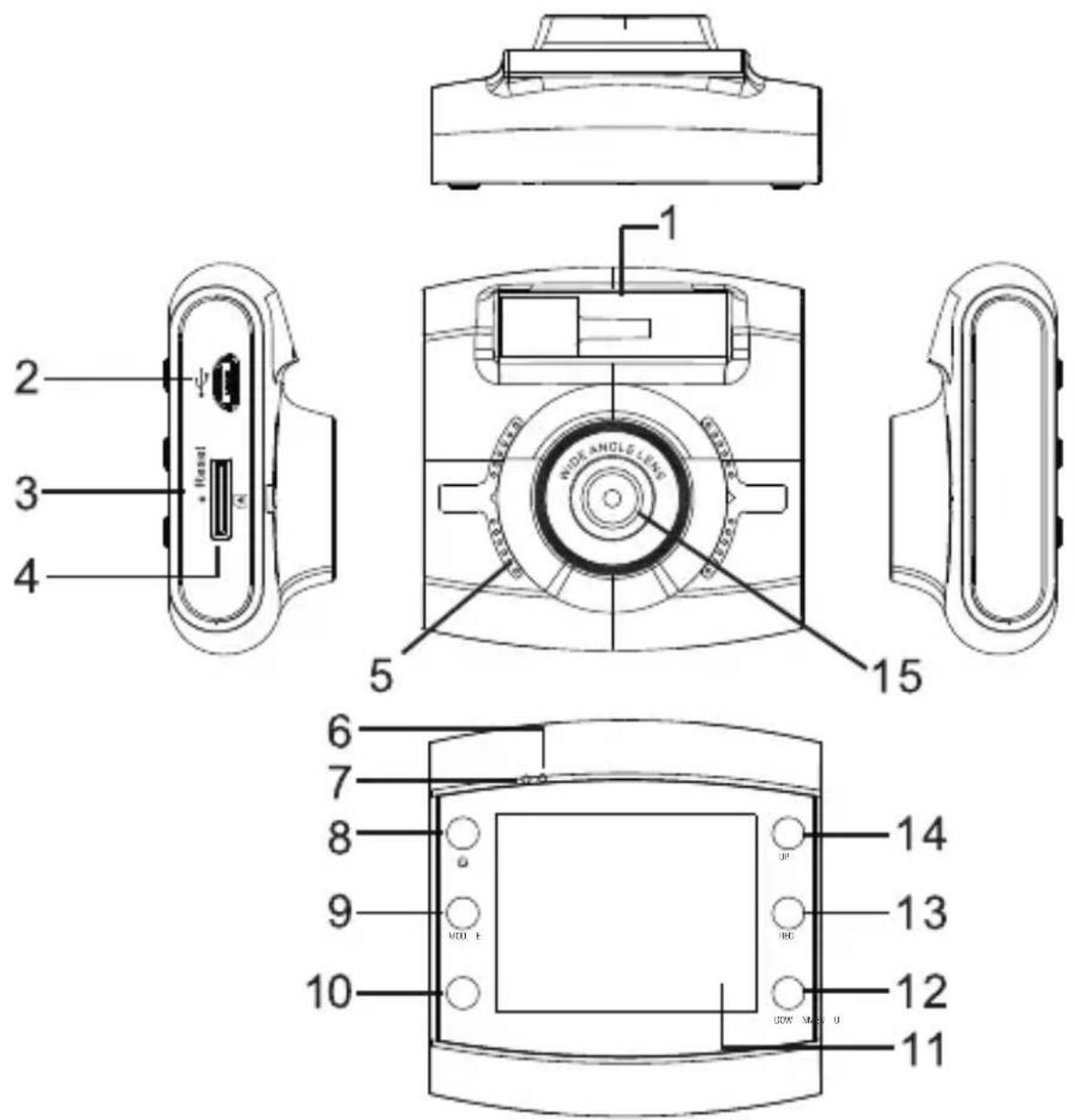

1. Aufbau

1. Öffnung für Halterung
2. USB-Port
3. Taste RESET
4. microSD-Kartenschlitz

5. Lautsprecher

6. Aktivitätsanzeige

7. Betriebsanzeige
8. Taste EIN/AUS
9. Taste MODE (MODUS)
10. Taste MENU (MENÜ)

11. LCD

12. Taste DOWN (ABWÄRTS)

13. Taste REC (AUFNAHME)
14. Taste UP (AUFWÄRTS)
15. Objektiv

2. Ausstattungsdetails

1. Unterstützt mehrere Videoauflösungen mit hervorragender Video- und Bildqualität, wie zum Beispiel 1080P, 720P, 480P und usw.
2. Integriertes Mikrofon/Lautsprecher.
3. Schnelltaste Ton/Stummschalten.
4. Schnelltaste LCD aus.
5. Unterstützt microSD-Karten mit hoher Kapazität.
6. Unterstützt nahtloses Endlosvideo und Aufzeichnung während des Ladens.
7. Automatische Videoaufnahme beim Anlassen des Fahrzeugs und automatisches Abschalten mit einer Verzögerung von 5 Sekunden nach Abstellen des Motors.
8. Unterstützt Bewegungserkennung.
9. Unterstützt NOTFALL und G-SENSOR, um zu verhindern, dass wichtige Dateien überschrieben werden.

3. Funktion

1. EIN/AUS

I. Einschalten

Drücken Sie im ausgeschalteten Zustand kurz auf die Taste EIN / AUS. Die Autokamera ruft den Videomodus auf und beginnt automatisch mit der Aufzeichnung. Die grüne Anzeigelampe blinkt. Falls die Autokamera im ausgeschalteten Zustand mit dem Auto-Ladegerät verbunden ist, wird der Videomodus aufgerufen und die Aufzeichnung beginnt automatisch. Wenn das Ladegerät abgesteckt wird, speichert die Autokamera automatisch die aktuelle Datei und schaltet sich mit einer Verzögerung von 5 Sekunden aus.

Hinweis: Wenn keine microSD-Karte eingesetzt wurde, wird dem LCD-Bildschirm wird „no card“ angezeigt. Wenn die microSD-Karte bei eingeschalteter Autokamera eingesetzt wird, schaltet sich die Autokamera automatisch aus.

II. Ausschalten

Halten Sie bei eingeschalteter Autokamera die Taste EIN/AUS zum Ausschalten lange gedrückt. Hinweis: Bei schwacher Batterie zeigt die Autokamera „Low Battery“ an. Die aktuelle Datei wird automatisch gespeichert und die Autokamera schaltet sich aus.

2. Batterie auflade

2 Auflademöglichkeiten

I. mit USB-Kabel

II. mit Autoladegerät (empfohlen)

Hinweis: Beim Aufladen leuchtet die rote Anzeigelampe kontinuierlich und erlischt automatisch, wenn die Batterie vollständig aufgeladen ist.

3. Einsetzen der microSD-Karte

Stecken Sie die microSD-Karte in der angegebenen Richtung gerade in den Schlitz, bis ein „Di“-Ton ertönt.

Entnehmen der microSD-Karte: Drücken Sie zuerst auf die microSD-Karte, sie springt anschließend heraus (Es ist ratsam, zuvor die Autokamera auszuschalten).

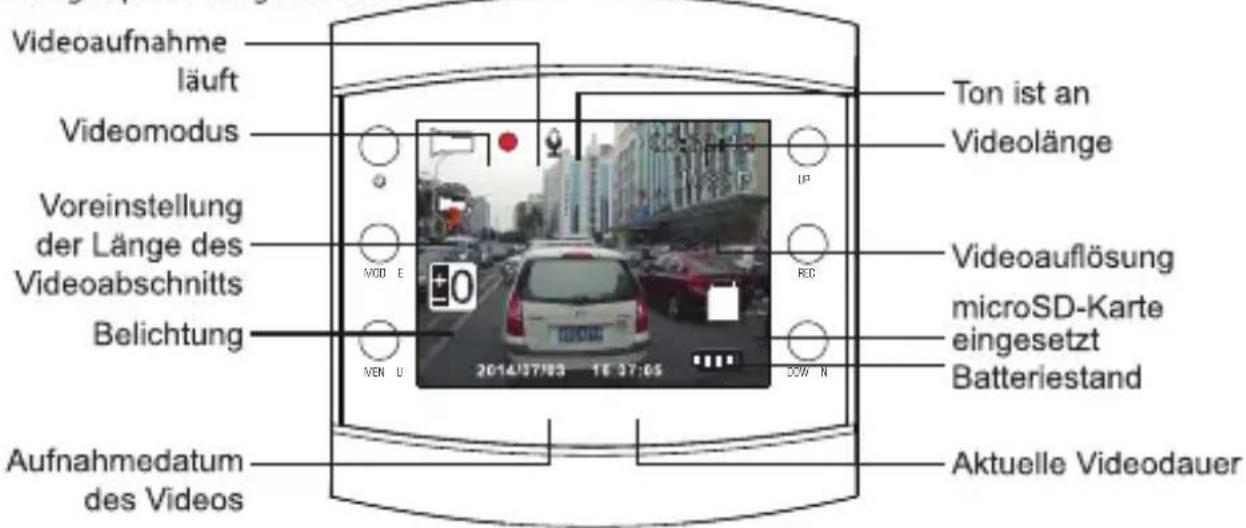

4. Video

Schalten Sie die Autokamera mit der Taste EIN/AUS ein. Im Videomodus blinkt die grüne Anzeigelampe. Beenden Sie die Aufzeichnung mit der Taste „REC“ und die aktuelle Datei wird gespeichert. Anschließend geht die Autokamera in den Standby-Modus und die grüne Anzeigelampe leuchtet kontinuierlich. Drücken Sie im Standby-Modus die Taste "REC", um die Aufzeichnung erneut zu starten. Erneutes Drücken beendet die Aufzeichnung.

Schalten Sie im Standby-Modus mit der Taste EIN/AUS den Ton ein oder aus. Wählen Sie im Videomodus mit der Taste UP, ob das LCD eingeschaltet oder zum Energiesparen ausgeschaltet ist.

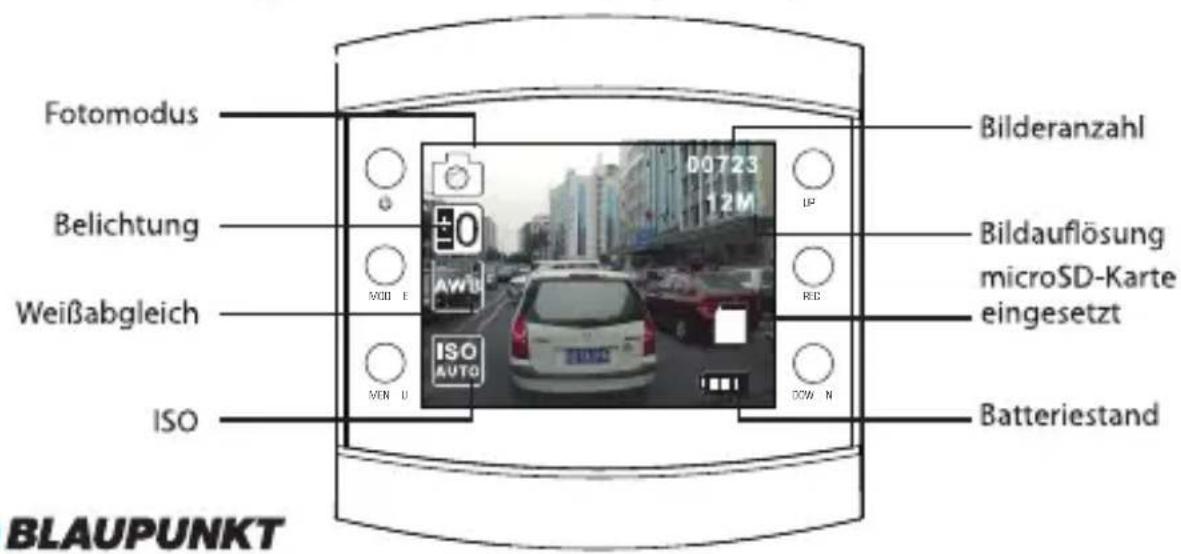

5. Foto

Drücken Sie im Standby-Modus die Taste MODE, um den Fotomodus auszurufen. Nehmen Sie mit der Taste „REC“ Fotos mit Auslöserton auf. Wählen Sie im Fotomodus mit der Taste UP, ob das LCD eingeschaltet oder zum Energiesparen ausgeschaltet ist.

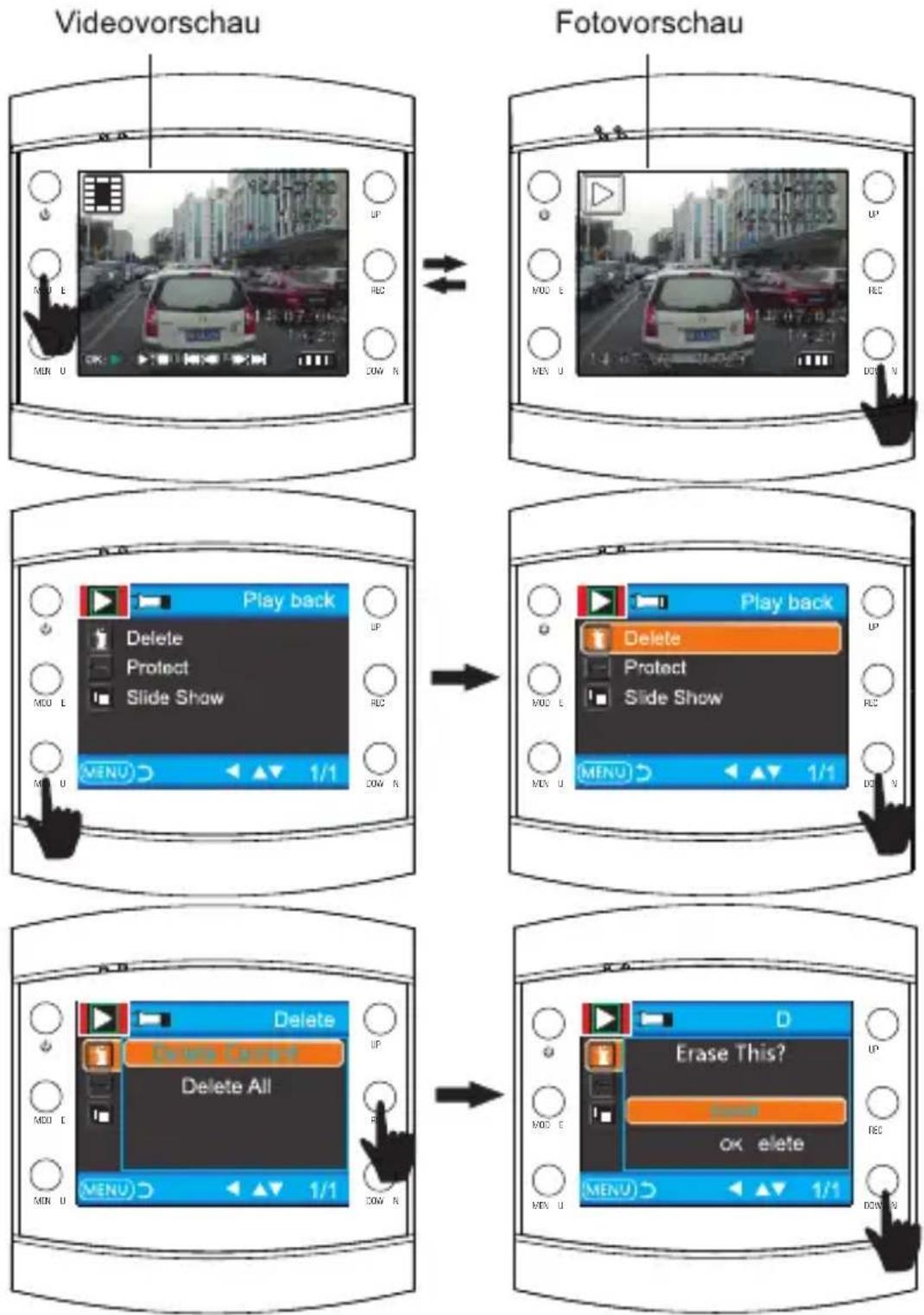

6. Wiedergabe und Löschen

Drücken Sie im Standby-Modus zweimal kurz die Taste MODE, um den Wiedergabemodus aufzurufen. Wählen Sie mit den Tasten UP/DOWN die Datei. Mit der Taste REC können Sie die Wiedergabe starten oder vorübergehen anhalten. Wenn Sie Dateien löschen möchten, rufen Sie mit der Taste MENU das Löschmenü auf. Gehen Sie mit der Taste UP oder DOWN zum Menüpunkt „Delete“. Bestätigen Sie den Vorgang mit der Taste REC. Wählen Sie „delete current“ (Aktuelle löschen) oder „delete all“ (Alle löschen) und löschen Sie mit der Taste REC. Verlassen Sie den Löschmodus mit der Taste MENU und kehren Sie zum Wiedergabemodus zurück.


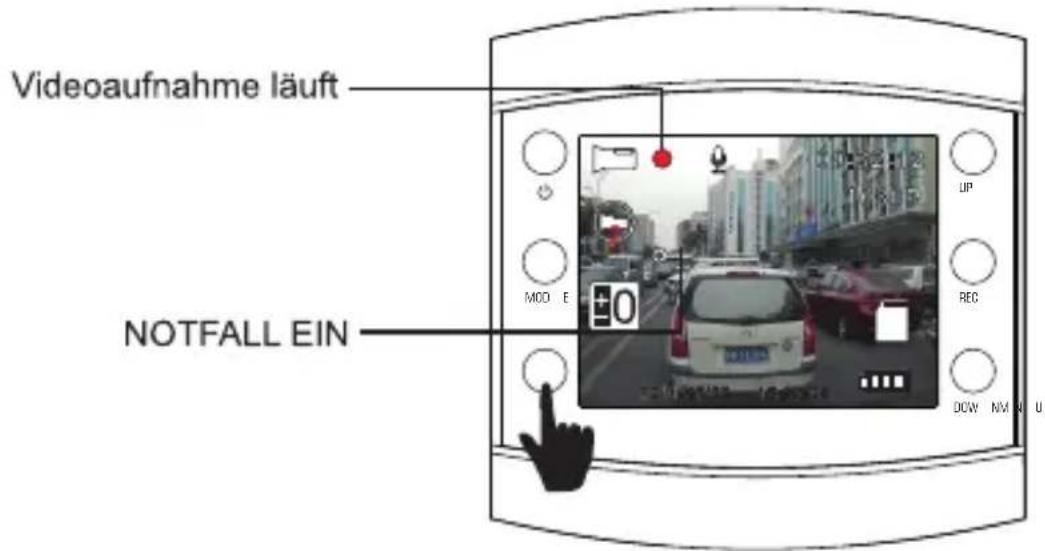

7. NOTFALL

Drücken Sie im Videomodus kurz die Taste MENU, um die Datei manuell zu speichern, damit keine wichtigen Dateien verloren gehen.

Beschreibung: Drücken Sie während der ersten 10 Sekunden des Videoclips die Taste MENU. Der aktuelle und der vorige Videoclip werden gespeichert. Während der letzten 10 Sekunden des Videoclips werden die aktuelle und die nächste Datei gespeichert. In der Mitte wird nur der aktuelle Videoclip gespeichert.

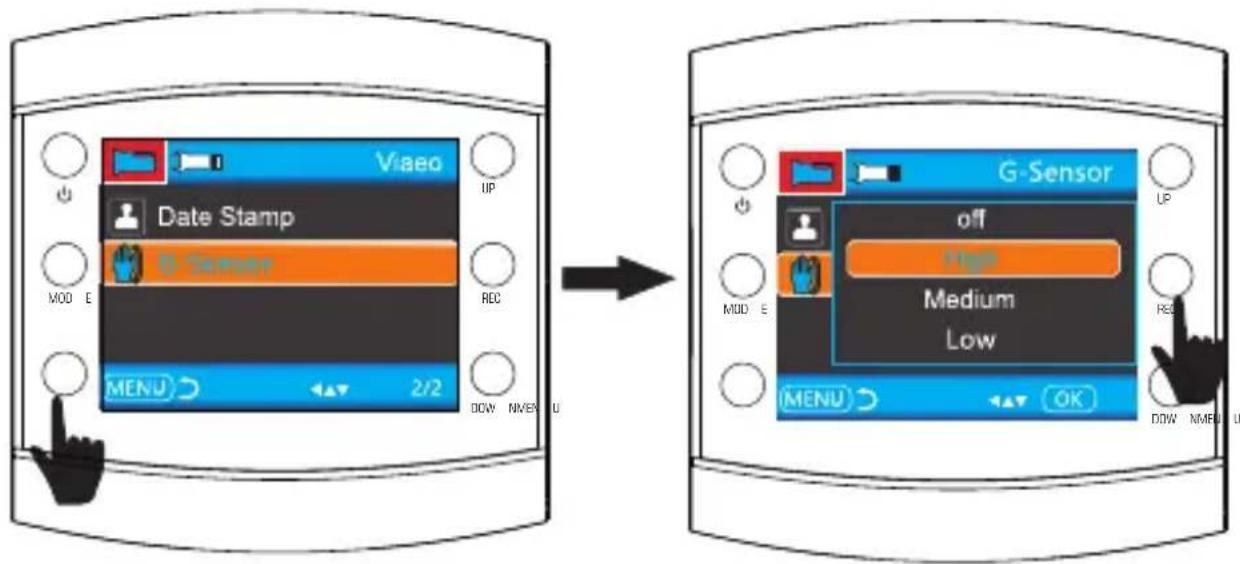

8. G-SENSOR

Wenn im Videomodus das Auto plötzlich bremst oder bei einem schweren Aufprall verhindert der aktivierte G-Sensor, dass der aktuelle Videoclip überschrieben wird. Drei Einstellungsstufen (hoch, mittel, niedrig) werden den Wünschen unterschiedlicher Autobesitzer gerecht. Die Beschreibung ist die identisch wie unter NOTFALL.

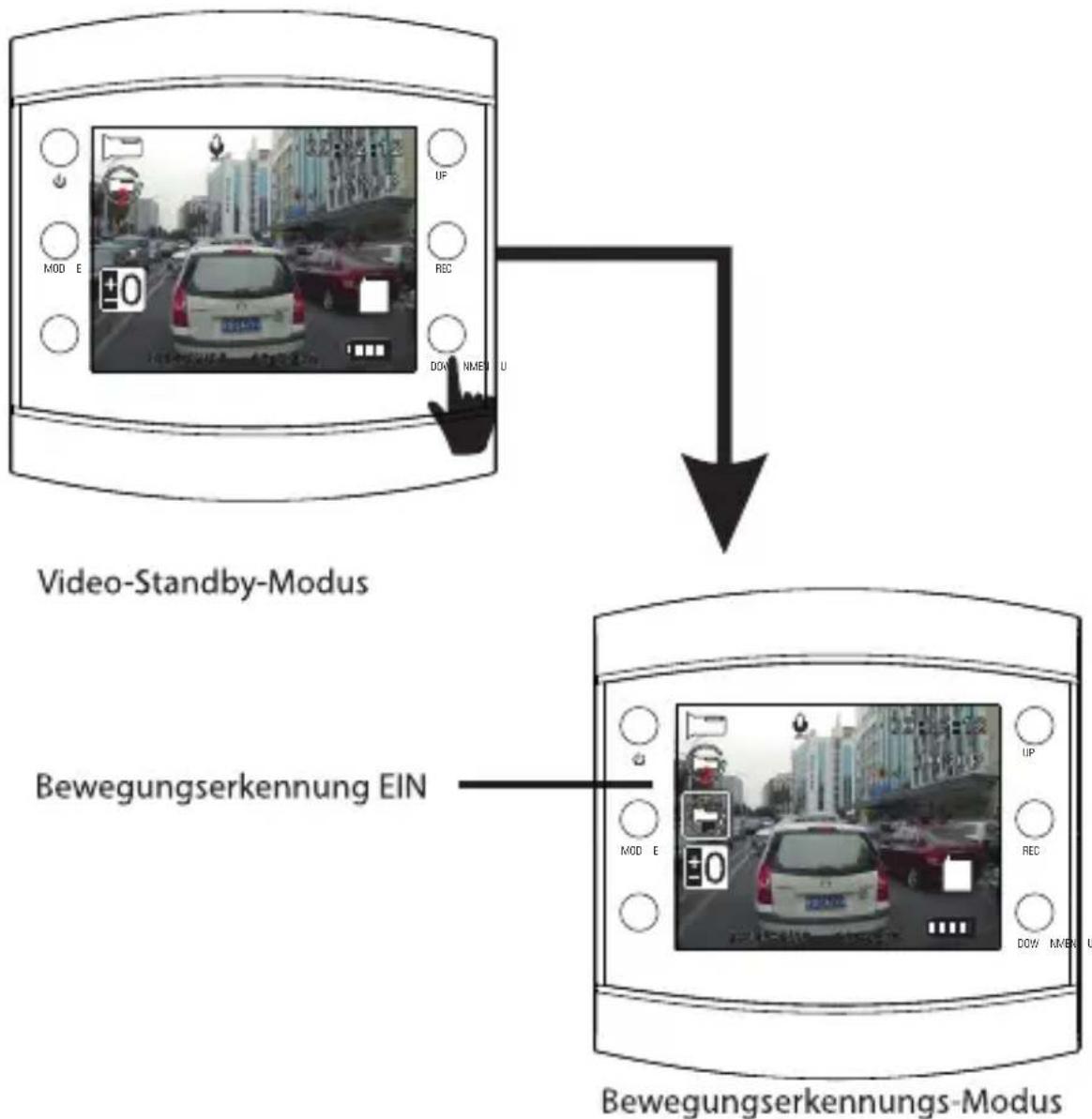

9. Schnelltaste für Bewegungserkennung

Drücken Sie im Standby-Modus die Taste DOWN, um die Bewegungsentdeckung direkt aufzurufen. Wenn die Autokamera sich bewegende Objekte erkennt, beginnt sie mit der Aufzeichnung. Wenn sich 5 Sekunden lang kein Objekt bewegt, beendet die Autokamera die Aufnahme und ruft den Bewegungserkennungs-Modus auf. Autokamera beginnt die Aufzeichnung wieder mit der Erkennung einer Bewegung. Drücken Sie die Taste DOWN. Die Autokamera verlässt nach dem Speichern des Videoclips den Bewegungsentdeckungs-Modus.

4. Systemeinstellungen

Drücken Sie im Standby-Modus die Taste MENU, um die Systemeinstellungen aufzurufen. Wählen Sie mit der Taste UP/DOWN die Einstellungsoption aus und gehen Sie mit der Taste REC zu den Unterkategorien. Wählen Sie mit der Taste UP oder DOWN den speziellen Parameter aus und bestätigen Sie ihn abschließend mit REC. Drücken Sie zum Verlassen der Systemeinstellungen die Taste MENU. Hier sind die speziellen Kategorien.

Bild-einstellungen	MODUS	Kategorie	Unterkategorie	Anmerkung
	Video	Auflösung	1080FHD 1920x10801080P 1440 x 1080720P 1280x720WVGA 848x480VGA 640x480	Werkseinstellung: 1440 x 1080
		Schleifenaufzeichnung	Ein/30 sekunden / 1 minute / 2 minuten	Werkseinstellung: 1 minute
		Belichtung	+2,0,+5/3,+4/3,+1.0,+2/3,+1/3,+0.0,-1/3,-2/3,-1.0,-4/3,-5/3,-2.0	Werkseinstellung: +0,0
		Tonaufzeichnung	Ein/Aus	Werkseinstellung: Ein
		G-Sensor	Aus/Hoch/Mittel/Niedrig	Werkseinstellung: Mittel
		Datumsstempel	Ein/Aus	Werkseinstellung: Ein
	Foto	Aufnahmemodus	Einzelaufnahme/2 Sek. Timer/5 Sek. Timer/10 Sek. Timer	Werkseinstellung: Einzelaufnahme
		Auflösung	12M/10M/8M/5M/3M/2MHD/VGA/1.3M	Werkseinstellung: 8M
		Serienaufnahme	Ein/Aus	Werkseinstellung: Aus
		Bildqualität	Fein/Normal/Platzsparend	Werkseinstellung: Normal
		Bildschärfe	Stark/Normal/Weich	Werkseinstellung: Normal
		Weißabgleich	Autom/Tageslicht/bewölkt/Kunstlicht/Leuchtstofflampen	Werkseinstellung: Autom
		Farbe	Farbe/Schwarzweiß/Sepia	Werkseinstellung: Farbe
		ISO	AUTO/100/200/400	Werkseinstellung: Auto
		Belichtung	+0,0,-1/3,-2/3,-1.0,-4/3,-5/3,-2.0,+2.0,+5/3,+4/3,+1.0,+2/3,+1/3	Werkseinstellung: +0,0
		Anti-Verwacklungskorrektur	Ein/Aus	Werkseinstellung: Aus
		Schnelle Vorschau	Aus/2 Sekunden/5 Sekunden	Werkseinstellung: 2 sekunden
		Datumsstempel	Aus, Datum,Datum/Uhrzeit	Werkseinstellung: Datum/Zeit
	Wiedergabe	Löschen	Aktuelle/löschen/Alle löschen)
		Schutz	Aktuelle Aufnahme sperren/Aktuelle Aufnahme entsperren/Alle Aufnahmen sperren/Alle Aufnahmen entsperren
		Vorschau-Diashow	2 Sekunden, 5 Sekunden, 8 Sekunden

System-einstellungen	Datum/Zeit	MM/TT/JJ, TT/MM/JJ, JJ/MM/TT
	Automatische Abschaltung	Aus/1 Minute/3 Minuten	Werkseinstellung: Aus
	Signalton	Ein/Aus	Werkseinstellung: Ein
	Sprache	English/Français/Espanol/Português/Deutsch/Italiano/Român/繁體中文/Русский/日本語/Polski/čeština/Türk
	Lichtfrequenz	50 Hz/60 Hz
	Formatieren	microSD-Karte
	LCD AUSSCHALTEN	Aus/1 Minute/2 Minuten/5 Minuten	Werkseinstellung: 1 minute
	Standard-einstellung	Werkseinstellung/Abbrechen/OK
	Version	Aktuelle Versionsnummer

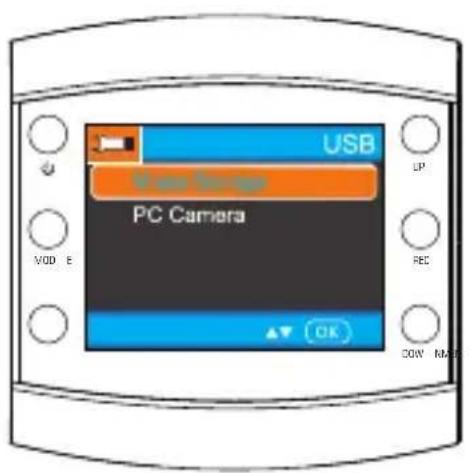

5. Anschluss an einen Computer

Videos und Fotos herunterladen

1. Wenn Ihr Computer und die Autokamera mit einem USB Kabel verbunden sind, leuchtet die rote Anzeigelampe kontinuierlich. Auf dem Bildschirm werden die Kategorien „Mass Storage“ (Massenspeicher) und PC Camera angezeigt.
2. Wenn Massenspeicher gewählt wurde, wird der Bildschirm der Autokamera blau. Das microSD-Kartenlaufwerk wird vom Computer erkannt.
3. Durchsuchen und verwalten Sie die Dateien mit dem Computer.
4. Wenn PC Camera auswählt wurde, kann die Autokamera als PC-Kamera verwendet werden. Der Bildschirm der Autokamera wird blau. Drücken Sie lange die Taste EIN/AUS und stecken Sie zum Ausschalten das USB-Kabel ab.
5. Schalten Sie die Autokamera mit der Taste EIN/AUS aus, um die Batterie aufzuladen. Die rote Anzeigelampe leuchtet kontinuierlich.

Hinweis: Unsachgemäße Bedienung kann zum Absturz der Autokamera führen. Drücken Sie die Taste RESET mit einem kleinen, harten Gegenstand. Die Autokamera startet erneut und befindet sich wieder im Normalzustand.

6. Produktspezifikation

Hinweis: Die technischen Daten können sich wegen Aktualisierungen ändern. Betrachten Sie die Daten als Standard.

LCD-Größe:	2,0 Zoll (5 cm) TFT-Bildschirm
CMOS-Sensor	1,0 MP
Betrachtungswinkel	Ultrabreiter 120 Grad Blickwinkel
Mindestbeleuchtung	1 LUX
Videoauflösung	1080P/720P/480P
Videoformat	AVI@MJPG
Bildrate	25 Fps bei 1080P 30 Fps bei 720P 1480P
Bildauflösung	12M/10M/8M/5M/3M/2MHD/VGA/1.3M
Bildformate	JPG
Bewegungserkennung	Unterstützt
Schleifenaufzeichnung	Aus/30 Sek./1 Min./2 Min.
Speicherkarte	microSD-Karte(Echte Hochgeschwindigkeitsklasse 6 oder höher empfohlen)
Speicherkartenkapazität	Max. 32GB
Ausgang	USB2.0
Stromversorgungsbuchse	USB5V 1000mA
Netzfrequenz	50 Hz/60 Hz
Batteriekapazität	300 mAH
Mikrofon/Lautsprecher	Integriert
Sprache	English/Français/Espanol/Português/Deutsch/Italiano/Român /繁體中文/Русский/日本語/Polski/čeština/Türk
Nettogewicht der Autokamera	50g
Abmessungen der Autokamera	64(W)*65(H)*28(D)mm

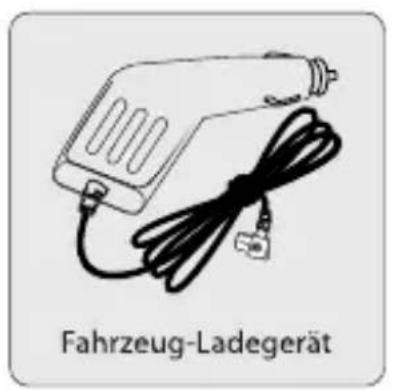

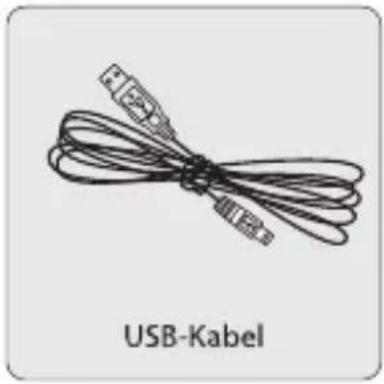

7. Zubehör

Das folgende Zubehör dient nur zu Referenzzwecken. Betrachten Sie die Artikel als Standardzubehör. Der Lieferant behält sich das Recht vor, jederzeit und ohne Ankündigung Änderungen vorzunehmen.
