BEDIENUNGSANLEITUNG KNY-1001 MKT

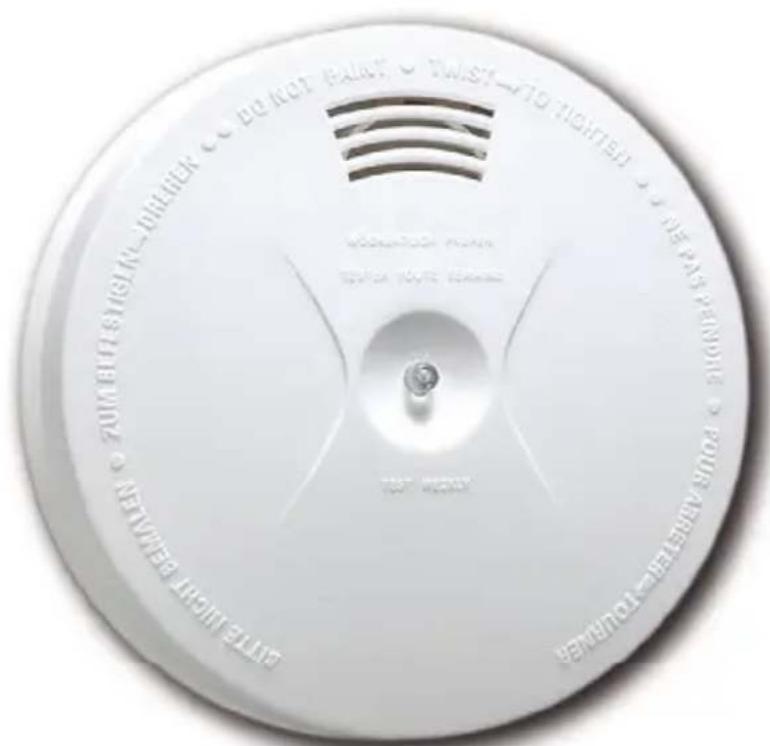

Bedienungsanleitung / Installati onsanleitung Rauchmelder für GSM-ALARmanlage

STATE LIGHT SHOWN - WHICH CO-LENT RELAT® • TWISX TO TIGHTED BY BEANS PENDS • POOLS AMOUNT TO BEAVER

Artikel Nr.: KNY-1001

Vielen Dank, dass Sie sich zum Kauf bei Multi Kon Trade entschieden haben. Für den richtigen Gebrauch sowie für Ihre Sicherheit lesen Sie diese Anleitung vor dem ersten Gebrauch bitt e sorgfältig durch.

Sämtliche Inhalte, Fotos, Texte und Graphiken sind urheberrechtlich geschützt. Sie dürfen ohne vorherige schrift - liche Genehmigung weder ganz noch auszugsweise kopiert, verändert, vervielfälti gt oder veröff entlicht werden.©

Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haft ung. © MKT 11/2015

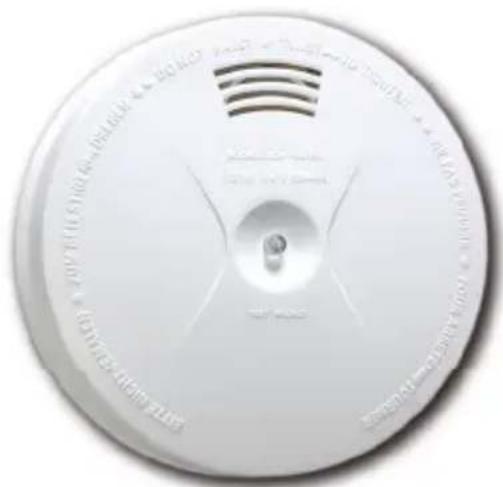

Rauchmelder

Dieser Rauchmelder arbeitet nach dem Photoelektrischen Prinzip. Diese Prinzip erkennt Rauch in der Luft welches von einem Brandherd stammt. (Hitze, Gas oder off enes feuer werden nichterkannt). Wen der Rauchmelder richti g Monti ert wurde alarmiert Sie dieser frühzeitig und gibt Ihnen die endscheidenen Sekunden um sich in Sicherheit zu bringen und die Feuerwehr zu Alarmieren. Der Rauchmelder erkennt nur Rauch und kann kein Feuer Verhindern. Auch kann dieser in verbindung mit einer Alarmmeldezentrale nicht als Brandmeldeanlage verwendet werden!

Bohrlöcher Test- Taster Haiterung Rauchmelder

b) Installation

1. Suchen Sie einen Geeigneten Platz im Raum aus. (Siehe Hinweise zur Positionierung)
2. Nehmen Sie die Halterung vom Rauchmelder Ab indem Sie den Raumelder von der haleterung in Richtung auf drehen. Nehmen diese als Bohrschablone für die Montage.
3. Bohren Sie die Löscher mit einem 6mm Bohrer und Setzen in die Fertigen Löscher die Mitgelieferten Dübel ein.
4. Fixieren Sie die Halterung von dem Rauchmelder mit den Mitgelieferten Schrauben.

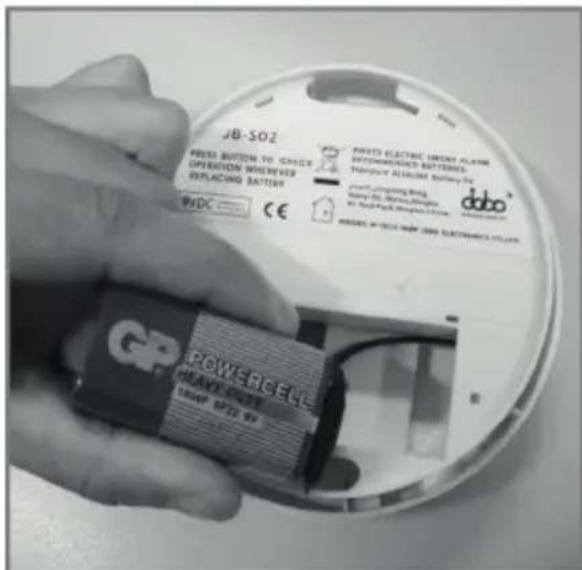

5. Verbinden Sie die Mitgelieferte Batterie mit dem Anschlusstecker in dem Rauchmelder.

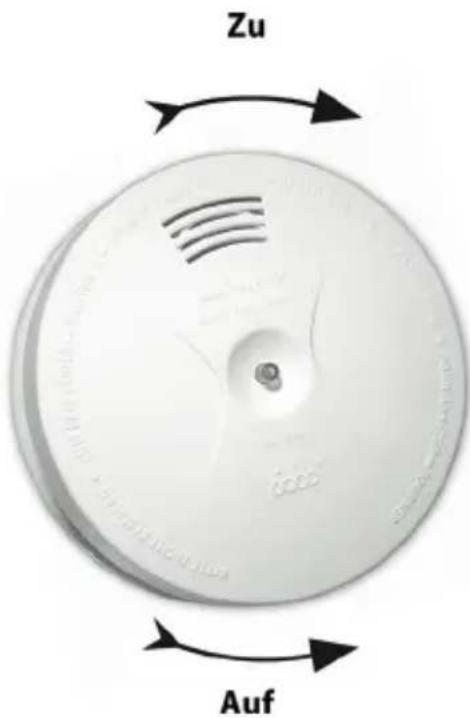

6. Setzen Sie den Rauchmelder auf die vorher Montierte Halterung und drehen Sie diesen in Richtung zu.

Zu Auf

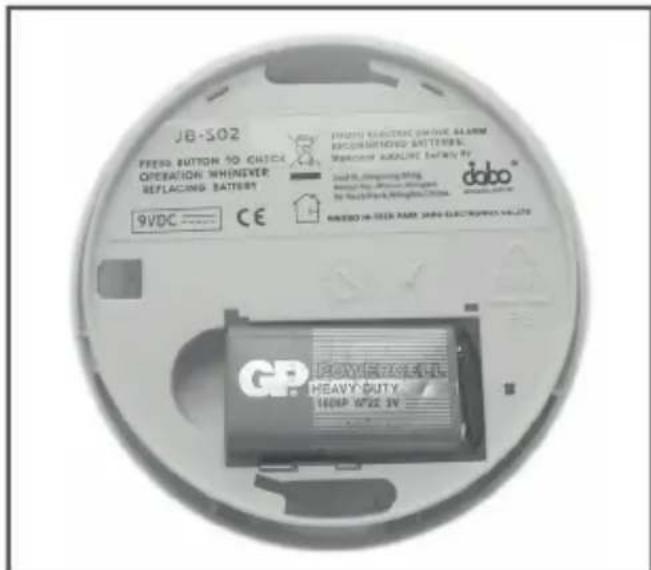

JB-SO2 PRESS BUTTON TO CHICK OPERATION WHENEVED BEPLACING BATTERY 9VDC CE POTATO ELECTRIC GROUND CLIMATE DEEMINATED BATTERYS: Hydrolase ALICUM Battery Dr. dowbo® and/Pureing Ring money Dr. Money/Weighted Dr. Cash Pack/Shipping Volume HOLDEN IN TECH NAPY 2000 ELECTRONICS CO.,LTD. POWERCELL HEAD ONE 150MP 8727 BY

JB-502 FIREA BUTTON TO CHINE OPERATION WHINWEER REFLACING BATTERB 9VDC ———— CE FIREA ELECTRIC HEAVY ALAMM INCOMPUTING BATTERB SAPRATED AUXLINE Safety By Dodo® HEAVY DUTY HEAVY DUTY 160P 0722 IV MEDEO IN TECH BANK S&P ELECTRONICS VALUSTRY

c) Betriebsablauf

Nach dem einlegen der Batterie blinkt die LED alle 2 Minuten um den Betrieb anzuzeigen. Im Alarmfall wird ein Akustisches Signal Abgegeben und endet Automatisch wenn die Konzentration des Rauchs- im Raum ungefährlich ist, oder nach 3 Minuten.

* Halten Sie die Test taste mindestens 3 Sekunden gedrückt Bus Sie ein klaren und deutlichen Akustisches Warn Signal vernehmen.
* Testen Sie einmal im Monat die Funktionalität des Melders.
* Wechseln Sie schnellstmöglich die Batterie aus wenn die LED Permanent leuchtet.
* Reinigen Sie den Melder alle 6 Monate. Trennen Sie im Voraus die Batterie ab.
* Reinigen Sie den Raumelder nur mit einem leicht feuchten Tuch.
* Entfernen Sie den Sensor im inneren auf keinen Fall.

d) Hinweise zur Positionierung

Wo ist der beste Installationsort und wieviele Rauchmelder Benötige ich?

* minimum ein Melder Pro Raum
* einer pro Korridor / Treppenhaus. Bei Treppenhäusern wird ein Melder pro Etage benötigt.
* Bei schlafzimmer darauf achten das der Melder in dem Schlafzimmer ist bzw. wenn Sie mit offener Tür schlafen das der Melder im Raum ist.
* Der bestmögliche Installations- Ort ist in der Mitte des Raums an der Decke.
* Ein Rauchmelder deckt bis zu 20m² ab. Bei größeren Flächen empfehlen wir alle 2,5 Meter Mittig an der Decken einen Rauchmelder zu Platzieren

In welchen Räumen dürfen keine Rauchmelder Montiert werden?

* in Räumen wo die Temperatur unter 4° C sinkt oder über 40° C übersteigt
* in Feuchten oder Dmpfenden umgebungen
* nicht in der nähe von Fenstern udn Türen Montieren die nach Außen führen, oder in der nähe von Ventilatoren oder Heizungen.
* Montieren Sie den Rauchmelder niemals in Feuchträumen.

Montieren Sie den Rauchmelder an einen gut erreichbaren Stelle um eine Monatlichen Funktionstest zu vereinfachen.

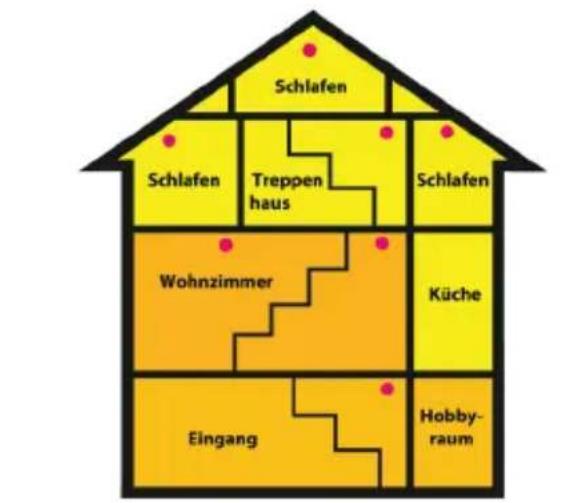

Schlafen Schlafen Treupe haus Wohnzimmer Küche Eingang Hobby- raum

Um eine Minimum erkennung zu erreichen ist es ratsam zumindest einen Rauchmelder pro Etage einzusetzen.

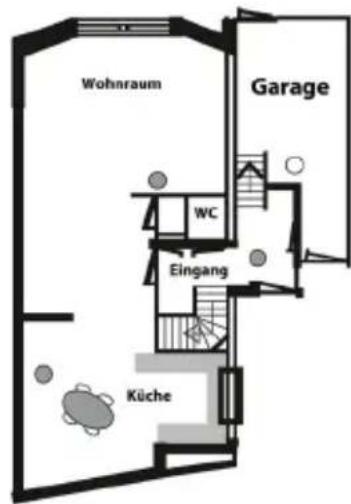

Wohnraum Garage WC Eingang Küche

Rauchmelder für minimalen Schutz

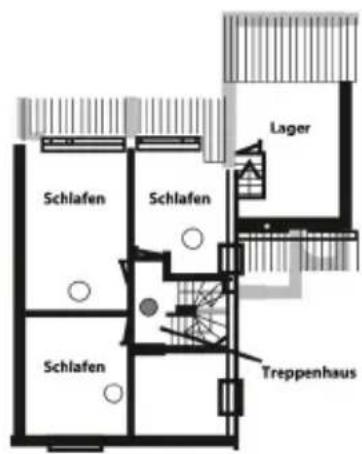

Lager Schlafen Schlafen Schlafen Treppenhaus

○ Rauchmeider für erweiterten Schutz

e) Problemlösungen

1. Kein Alarm beim Drücken der Test Taste, Prüfen Sie ob die Batterie eingelegt ist.
2. Kein Alarm beim Testen mit Rauch, Der Rauchmelder sollte gereinigt werden.
3. Die LED Anzeige Funktioniert nicht oder eine der Lösungen unter 1 und 2 funktioniert nicht, setzen Sie sich mit unserem Support in Verbindung:

f) Wichtige Hinweise:

Die Installation eine Raumelders dient zu Ihrer Sicherheit. Ein raumelder ist genauso wichtig wie eine Feuerleiter, Feuer lösch Systeme etc. Stellen Sie sicher das Sie immer eine Lfuchtplan habenm und teilen Sie diesen Ihren Kindern, Angehörigen und oder Mitarbeiter mit. Stellen Sie sicher das Ihr Fluchtplan aus dem raum ohne die Tür zu öfnnen genommen werden kann. Z. b. durch ein Fenster. Im falle eines Alarm vergewissern Sie sich das es sich nicht um einen Fehlalarm handelt.

Der Auchmelder erfüllt die DIN-EN Richtlinie EN 14604 : 2005

g) mit der Zentrale Verbinden

Lesen Sie im Kapitel III.7 dieser Anleitung nach wie Sie die Alarmmeldezentrale in den Anlern Modus versetzen. Halten Sie den Test- Taster gedrückt bis die Zentrale des Anlernen bestätigt.

h) Technische Daten

Rauch Sensibilität: 0.086 dB/m bis 0.14 dB/m

Strom Versorgung: 9V Carbon Zink/Alkaline/Lithium Battterie

Batterie Lebensdauer: >12 Monate

Batterie schwach Lebensdauer: >30 Tage

Alarm Anzeige: Konstantes leuchten der rotern LED und Sirenen signalisierung

Alarm Lautstärke: >85dB bei 3m

UmgebungsTemperatur: 0°C - 50°C

Umgebungs Luftfeuchtigkeit: 10%-90%, nicht Kondensierend oder Frierend
