BEDIENUNGSANLEITUNG Model 0100 Mivar
mivar
ISTRUZIONI PER APPENDERE IL TELEVISORE LCD ALLA PARETE
Kit modello 0100 per TV: 20S LCD - 26M LCD - 32S LCD - 20M2 - 26M2 - 26M3
26LED1 - 32M1 - 32M2 - 32M3
Kit modello 0101 per TV: 37M1 - 42M1
1 Appoggiare il TV orizzontalmente dalla parte del frontale, sopra un panno morbido e svitare le quattro viti sotto il piedestallo.


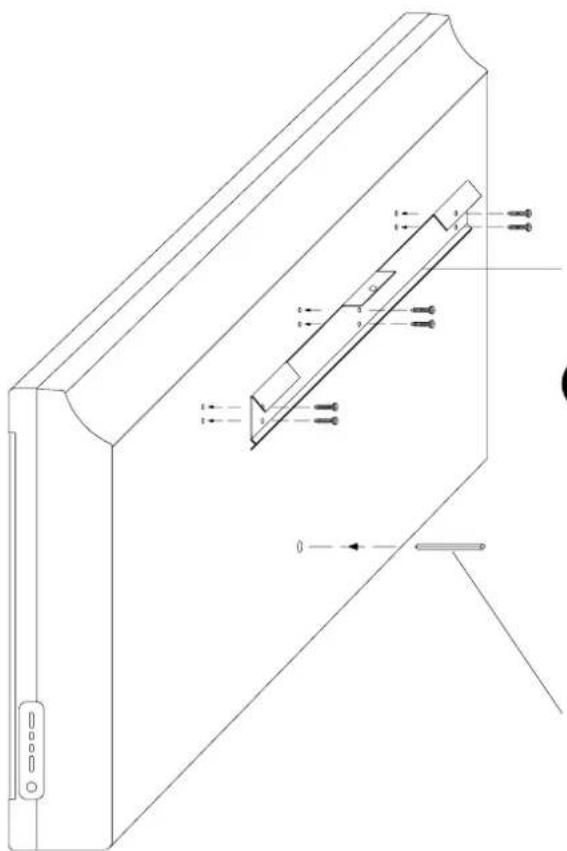

2 Montare II PROFILATO 1 sullo schlenale fissandolo con le sei viti in dotazione, quindi, infilare il DISTANZIATORE come nella figura.
NOTA: Senza II DISTANZIATORE II TV rimane inclinato di circa 7 gradi rispetto alla verticale.
DISTANZIATORE


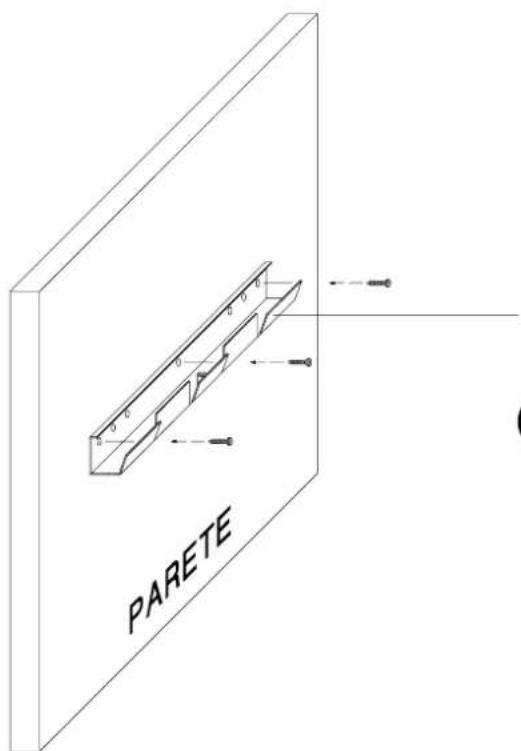

3 Fissare il PROFILATO 2 alla parete utilizzando tasselli di diametro appropriato (consigliato ∅ 8mm), non in dotazione. Utilizzare tasselli di tipo adeguato in base alle caratteristiche della parete (per questa operazione chiedere a personale qualificato). Ciascun tassello deve sopportare un carico di 15Kg.
VITE DI SICUREZZA


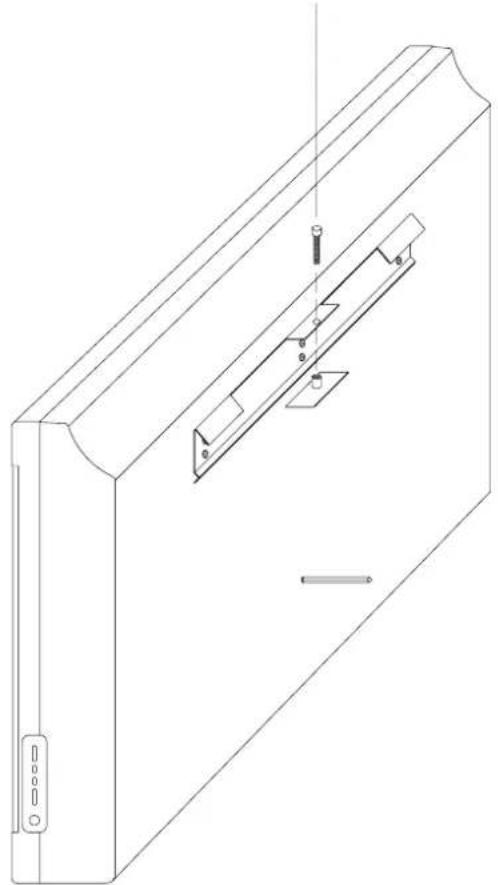

Technical line drawing of a mechanical component with mounting holes and internal assembly (no text or symbols)4 Appoggiare con cautela il TV sopra il PROFILATO 2 alla parete. Utilizzando la VITE DI SICUREZZA in dotazione, unire i due profilati avvitando la vite fino all'appogglo.
ATTENZIONE
Per evitare di ferirsi,
l'apparecchio deve essere
assicurato alla parete
secondo le istruzioni di installazione,
sopra descritte.
