BEDIENUNGSANLEITUNG Emotion 2300 FAKIR

D Bedienungsanleitung Bodenstaubsauger

Inhalt

Inhalt 2

Allgemeines....3

Informationen zur Bedienungsanleitung ....3

Haftung 3

Hinweise in der Anleitung 3

Sicherheit ....4

Bestimmungsgemäße Verwendung....4

Bestimmungswidrige Verwendung 4

Kinder / Gebrechliche Personen....5

Elektrischer Strom 5

Versand 5

Im Gefahrenfall 5

Bei einem Defekt 5

Überblick 7

Lieferumfang und Funktionen 7

Technische Daten....7

Montage....8

Auspacken....8

Montieren....8

Zubehör ....10

Bodensaugdüse....10

Hartbodendüse 10

Kombidüse....10

Polsterdüse....10

Bedienung ....11

Staubsaugen 11

Arbeiten mit dem Gerät 11

Nach dem Saugen....11

Reinigung und Pflege....13

Reinigen 13

Staubfilterbeutel wechseln.... 13

Motorfilter wechseln....14

HEPA-Filter wechseln....14

Wenn Sie mal nicht weiterkommen....15

Service-Hotline 15

Entsorgung....16

Garantie ....17

Allgemeines

Informationen zur Bedienungsanleitung

Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Bodenstaubsauger ermöglichen

Lesen Sie diese Bedienungsanleitung vor der ersten Benutzung des Gerätes sorgfältig durch.

Bewahren Sie die Bedienungsanleitung dauerhaft auf. Falls Sie den Bodenstaubsauger an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit

Haftung

Für Schäden, die aufgrund der Nichtbeachtung der Bedienungsanleitung entstehen, übernehmen wir keine Haftung

Hinweise in der Anleitung

WARNUNG!

Kennzeichnet Hinweise, bei deren Nichtbeachtung die Gefahr der Verletzung oder des Todes besteht

ACHTUNG!

Kennzeichnet Hinweise auf Gefahren, die Beschädigungen des Gerätes zur Folge haben können

HINWEIS!

Hebt Tipps und andere nützliche Informationen in der Bedienungsanleitung hervor

Sicherheit

Bestimmungsgemäße Verwendung

Der Bodenstaubsauger darf nur im Haushalt eingesetzt werden. Er darf ausschließlich für das Reinigen von Hart- und Teppichböden, Polstermöbeln, Möbeln, Matratzen, Heizkörpern und Gardinen verwendet werden

Der Bodenstaubsauger ist für eine gewerbliche Nutzung nicht geeignet

Jede weitere Verwendung gilt als nicht bestimmungs-gemäß und ist untersagt

Bestimmungswidrige Verwendung

Die hier aufgeführten Fälle nicht bestimmungsgemäßer Verwendung können zu Fehlfunktionen, Beschädigung des Gerätes oder Verletzungen führen:

• Verletzungsgefahr durch Einsaugen Niemals Kleidungsstücke, Haare, Augen, Finger oder andere Körperteile einsaugen
• Kurzschluss-Gefahr Niemals Wasser oder andere Flüssigkeiten, wie z.B. feuchte Teppich-Reinigungsmittel einsaugen
• Brandgefahr Niemals glühende Asche oder brennende Ge-genstände, wie z. B. Zigaretten oder Streichhölzer einsaugen
• Brand- und Explosionsgefahr Das Gerät niemals in der Nähe von explosiven oder leicht entzündlichen Stoffen verwenden. Niemals Toner für Laserdrucker oder Kopierer einsaugen
• Beschädigung des Gerätes durch Regen und Schmutz Das Gerät niemals im Freien verwenden oder aufbewahren
• Gefahr der Überhitzung Die Öffnungen des Gerätes immer frei lassen
• Zerstörung der Filter Niemals spitze Gegenstände, wie Glassplitter, Nägel, etc. einsaugen. Auch abbindende Stoffe, wie Gips oder Zement können die Filter unbrauchbar machen
• Gesundheitsgefährdung Niemals gesundheitsgefährdende Stoffe einsaugen

Kinder / Gebrechliche Personen	Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen istKinder sollen beaufsichtigt werden, um sicherzu-stellen, dass sie nicht mit dem Gerät spielenBei Verpackungsfolien besteht Erstickungsgefahr. Sie dürfen nicht zum Spielen verwendet werden
Elektrischer Strom	Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten und halten Sie es vor Regen und Nässe fernFassen Sie den Stecker niemals mit nassen Händen anWenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker, niemals am KabelDas Stromkabel darf nicht geknickt, eingeklemmt, überfahren, oder mit Hitzequellen in Berührung kommenVerwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sindEine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt
Versand	Versenden Sie das Gerät in der Originalverpackung, oder einer ähnlich gut ausgepolsterten Verpackung, damit es keinen Schaden nimmt
Im Gefahrenfall	Ziehen Sie im Gefahrenfall und bei Unfällen sofort den Stecker

Bei einem Defekt

WARNUNG!

Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Kabel. Es besteht die Gefahr eines Stromschlags

Bevor Sie sich an unseren Kundendienst wenden (siehe Kapitel „Service-Hotline“ im Inhaltsverzeichnis), prüfen Sie, ob Sie den Fehler selbst beseitigen können (siehe Kapitel “Wenn sie mal nicht weiterkommen...” im Inhaltsverzeichnis)

Reparaturen dürfen nur von Fachkräften ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar

Überblick

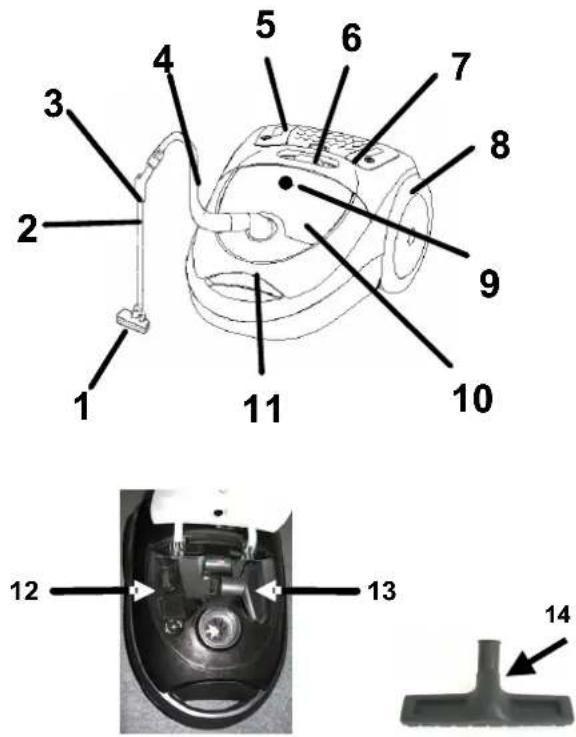

Lieferumfang und Funktionen

1 Bodendüse
2 Teleskoprohr
3 Handrohr mit Saugregler
4 Saugschlauch
5 Fußtaste für „Ein/Aus“
6 Schieberegler für Saugleistung
7 Fußtaste Kabeleinzug
8 Rad
9 Filterwechselanzeige
10 Deckel für Zubehörfach
11 Taster zum Öffnen des Staubraumdeckels
12 Kombidüse (Fugendüse und Möbelbürste)
13 Polsterdüse (mit Faden- aufnehmer)
14 Hartbodendüse
15 Staubfilterbeutel (ohne Abbildung)

Das Zubehör befindet sich im Zubehörfach (10)

Technische Daten

Beschreibung Angabe

Nennspannung 220 – 240 V AC / 50 Hz

Leistung max. 2.300 W

Aktionsradius 7,5 m

Maße H x B x T: 25 x 33 x 48 cm

Gewicht 6,5 kg

Montage

Auspacken

Packen Sie das Gerät aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit (siehe „Lieferumfang und Funktionen“ im Inhaltsverzeichnis) Geben Sie das Verpackungsmaterial sortenrein in die dafür vorgesehenen Sammelbehälter Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler

WARNUNG!

Verwenden Sie niemals ein defektes Gerät.

Montieren

Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen

1. Saugschlauch an Staubsauger anschließen

Drücken Sie die beiden Entriegelungstasten am Endes des Saugschlauchs und stecken Sie dann den Saugschlauch in die Lufteinlass-Öffnung am Staubsauger

HINWEIS!

Zum Lösen des Saugschlauches drücken Sie die beiden Entriegelungstasten und ziehen Sie den Saugschlauch aus der Lufteinlass-Öffnung

1. Stecken Sie den Handgriff mit einer leichten Drehung fest in das Teleskopsaugrohr

1. Stecken Sie das Saugrohr mit einer leichten Drehung fest in die Bodendüse ein

2. Saugrohrlänge einstellen

Drücken Sie mit dem Daumen den Schieber in Pfeilrichtung nach vorn

Fassen Sie mit der anderen Hand das untere Rohr an

Ziehen/Drücken Sie das Saugrohr auf die gewünschte Länge

Das Gerät ist jetzt einsatzbereit

Zubehör

ACHTUNG!

Schalten Sie das Gerät vor dem Wechsel der Düsen aus

Bodensaugdüse

Die Bodensaugdüse können Sie mit dem Umschalter (siehe Pfeil) zum Saugen von Teppichböden oder Hartböden einstellen

Den Umschalter können Sie mit dem Fuß betätigen

Saugen von Hartböden:

→ der Borstenkranz ist ausgefahren

Saugen von Teppichböden:

→ der Borstenkranz ist eingefahren

Hartbodendüse

Stellen Sie eine mittlere bis hohe Saugleistung ein

Die Hartbodendüse ist eine spezielle Düse zur Reinigung von Hartböden

Stellen Sie eine mittlere bis hohe Saugleistung ein

Kombidüse

Die Kombidüse können Sie als

• Fugendüse (oberes Bild) oder als
• Möbelbürste einsetzen (unteres Bild)

Zur Verwendung als Möbelbürste klappen Sie den Bürstenkranz soweit auf, bis er hörbar einrastet Zur Aufbewahrung im Zubehörfach müssen Sie den Bürstkranz wieder einklappen

Polsterdüse

Stellen Sie eine geringe bis mittlere Saugleistung ein

Die Polsterdüse ist eine spezielle Düse zur Reinigung von Polstern. Die Polsterdüse ist mit einem Fadenaufnehmer ausgestattet

Stellen Sie eine geringe bis mittlere Saugleistung ein

Bedienung

Staubsaugen

Achten Sie vor der Benutzung darauf, dass alle Filter und der Staubfilterbeutel richtig eingesetzt und nicht beschädigt sind

WARNUNG!

Prüfen Sie das Gerät und das Stromkabel vor jeder Benutzung. Ein beschädigtes Gerät birgt Verletzungsrisiken und darf nicht verwendet werden

Arbeiten mit dem Gerät

1 2 3

1 = Taste Ein/Aus

2 = Leistungsregler

3 = Taste Kabeleinzug

Arbeitspausen

Nach dem Saugen

1. Setzen Sie die gewünschte Düse auf das Saugrohr
2. Ziehen Sie das Kabel am Stecker in ausreichender Länge heraus. Eine gelbe Markierung am Kabel zeigt Ihnen an, dass die maximale Kabellänge fast erreicht ist. Die maximale Kabellänge ist durch eine rote Markierung am Kabel gekennzeichnet. Ziehen Sie das Kabel nie weiter aus dem Gerät als bis zur roten Markierung
3. Drücken Sie die Fußtaste „Ein/Aus“ (1) um den Bodenstaubsauger einzuschalten
4. Stellen Sie die gewünschte Saugleistung am Schiebe-Regler (2) ein

HINWEIS!

Bei vollem Staubfilterbeutel oder Filtern sowie bei verstopftem Zubehör (Schlauch, Rohr, Düse) leuchtet die Filterwechselanzeige. Wechseln Sie in diesem Fall den Staubfilterbeutel, bzw. die verstopften Filter aus oder beseitigen Sie die Verstopfung

Verwenden Sie den Parkhalter, um das Saugrohr in Arbeitspausen sicher zu arretieren

Stecken Sie hierzu den Parkhalter der Bodensaugdüse in die Düsenhalterung (siehe Pfeil)

WARNUNG!

Führen Sie die folgenden Schritte durch, sobald Sie mit dem Saugen aufhören. Lassen Sie das Gerät nie unbeaufsichtigt stehen

1. Drücken Sie die Fußtaste „Ein/Aus“, um den Bo-

denstaubsauger auszuschalten

1. Ziehen Sie den Stecker aus der Steckdose
2. Drücken Sie die Fußtaste für den Kabeleinzug um das Kabel einzuziehen. Führen Sie das Kabel dabei mit der Hand, bis das Kabel vollständig eingezogen ist
3. Stecken Sie die Halterung der Bodensaugdüse in die Parkschiene an der Geräteunterseite. So können Sie das Gerät bequem tragen bzw. sicher abstellen
4. Stellen Sie den Bodenstaubsauger zur Aufbewahrung an einen für Kinder unzugänglichen Ort

! ACHTUNG!

Stellen Sie das Gerät nicht neben Wärmequellen und vermeiden Sie direkte Sonneneinstrahlung. Hitze kann den Bodenstaubsauger beschädigen

Reinigung und Pflege

Reinigen

Staubfilterbeutel wechseln

Schalten Sie den Bodenstaubsauger aus und ziehen Sie den Netzstecker, bevor Sie mit Reinigung und Pflege beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird

! ACHTUNG!

Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. Diese würden das Gehäuse beschädigen

Reinigen Sie das Gerät nur trocken, oder mit einem feuchten Tuch

Auch den Filterraum können Sie nach Bedarf mit einem feuchten Tuch reinigen

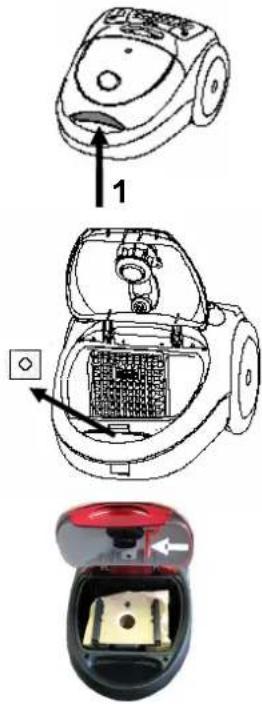

1. Öffnen Sie den Staubraumdeckel durch Drücken der Entriegelungstaste (1)
   Heben Sie dann den Deckel an, bis er einrastet

2. Ziehen Sie den Staubfilterbeutel-Halter aus dem Staubraum und ziehen Sie den Staubfilterbeutel aus dem Halter

3. Stecken Sie einen neuen Staubfilterbeutel auf den Halter und setzen Sie den Halter wieder im Staubraum ein

4. Schließen Sie den Staubraumdeckel, der hörbar einrasten muss

HINWEIS!

Wenn der Staubfilterbeutel nicht oder nicht korrekt eingesetzt ist, verhindert die Deckelsperre (2), dass der Staubraumdeckel geschlossen werden kann. Achten Sie immer darauf, dass alle Filter eingesetzt sind, bevor Sie den Staubsauger benutzen

Motorfilter wechseln

HEPA-Filter wechseln

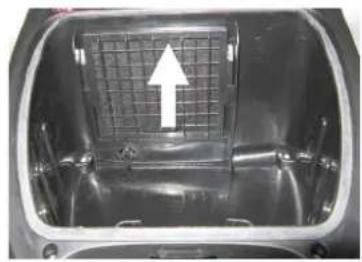

Der Motorfilter sitzt hinter dem Staubfilterbeutel im Staubraum

1. Öffnen Sie den Staubraumdeckel und entfernen Sie den Staubfilterbeutel (siehe „Staubfilterbeutel wechseln“)
2. Schieben Sie den Motorfilter so weit nach oben bis Sie ihn entnehmen können
3. Entfernen Sie den Filter und setzen Sie einen neuen Filter ein
4. Schieben Sie den Motorfilter in der seitlichen Führung (1) wieder nach unten
5. Setzen Sie den Staubfilterbeutel wieder ein und schließen Sie den Staubraumdeckel (siehe „Staubfilterbeutel wechseln“)

HINWEIS!

Wechselzyklus: nach ca. 5 Staubfilterbeuteln

Der HEPA-Filter befindet sich unter der Abdeckung (zwischen den Drucktasten)

1. Öffnen Sie die Abdeckung für den HEPA-Filter durch Drücken der Taste in Pfeilrichtung (1)
2. Entnehmen Sie den HEPA-Filter und ersetzen Sie diesen durch einen neuen Filter
3. Schließen Sie den Deckel wieder, indem sie den Deckel bis zum Einrasten leicht nach unten drücken

HINWEIS!

Wechselzyklus: Nach ca. 6 – 12 Monaten

Benutzen Sie den Staubsauger nur, wenn beide Filter eingesetzt sind

Wenn Sie mal nicht weiterkommen..

Wartung Bevor Sie sich an unseren Kundendienst wenden,

prüfen Sie, ob Sie den Fehler selbst beseitigen können

WARNUNG!

Schalten Sie den Bodenstaubsauger aus und ziehen Sie den Netzstecker, bevor Sie mit der Fehlersuche beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird

Fehler mögliche Ursache Abhilfe
Gerät läuft nicht.	Stecker ist nicht eingesteckt	Stecker einstecken
	Gerät ist nicht eingeschaltet	Gerät einschalten
	Steckdose führt keinen Strom	Andere Steckdose verwenden
	Stromkabel ist beschädigt	Gerät zur Reparatureinschicken
Gerät saugt nicht.	Staubbeutel ist voll	Staubbeutel wechseln
	Filter verschmutzt/verstopft	Filter austauschen
	Zubehör (Schlauch, Rohr, Düse) verstopft	Verstopfung beseitigen
Gerät läuft ungewöhnlich laut.	Eingesaugte Partikel haben sich verklemmt	Partikel entfernen

Service-Hotline

Wenn Sie einen Fehler nicht selbst beseitigen können, wenden Sie sich bitte an unsere Service-Hotline

Tel.: [phone]

(0,12 € / Minute aus dem Festnetz der Deutschen Telekom)

HINWEIS!

Halten Sie vor dem Anruf unbedingt Artikel-Nummer und Geräte-/Modellbezeichnung bereit. Diese Angaben finden Sie auf dem Typenschild des Gerätes

Entsorgung

Entsorgen Sie gebrauchte Staubbeutel und Filter im Hausmüll

Wenn das Gebrauchsende des Gerätes erreicht ist, insbesondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften

Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Geben Sie das ausgediente Gerät bei einer zentralen Sammelstelle ab. Wenden Sie sich für Ratschläge zum Recycling an Ihre Kommunalbehörde oder Ihren Händler

Garantie

Garantie

Gültig in der Bundesrepublik Deutschland

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir verpflichten uns, das Gerät bei freier Einsendung an uns oder an eine der Fakir Kundendienstwerkstätten kostenlos in Stand zu setzen, wenn es infolge nachweislicher Material- oder Montagefehler innerhalb von 24 Monaten (bei gewerblicher Nutzung oder gleich zu setzender Beanspruchung innerhalb von 12 Monaten) ab Kaufdatum gerechnet, schadhaft und gemeldet worden ist. Voraussetzung für die Garantiepflicht ist eine sachgemäße Behandlung des Gerätes
2. Teile, die einer natürlichen Abnützung unterliegen, fallen nicht unter Garantie
3. Der Garantieanspruch erlischt, wenn Eingriffe oder Reparaturen von Personen vorgenommen werden, die hierzu von uns nicht autorisiert sind. Ferner dürfen weder fremde Ersatz- oder Zubehörteile eingebaut werden
4. Die Garantieleistung besteht vorzugsweise in der Instandsetzung bzw. im Austausch der defekten Teile. Reparaturen am Aufstellungsort können nur für stationär betriebene Großgeräte verlangt werden. Zum Nachweis der Garantieansprüche ist die Rechnung oder Kassenquittung des Händlers mit Kaufdatum beizufügen
5. Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach einer Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein gleichwertiges ersetzt. Ist weder eine Reparatur noch ein Ersatz möglich, besteht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises. Im Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit des Gebrauchs eine Nutzungsanrechnung geltend gemacht werden
6. Garantieleistungen bewirken keine Verlängerung der Garantiefrist und setzen auch keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät

Fakir Hausgeräte GmbH

Industriestraße 6

D-71665 Vaihingen / Enz

Postfach 1480

D-71657 Vaihingen / Enz

www.fakir.de © 2007 Fakir Hausgeräte GmbH

[e-mail] 27 20 994 8711
