BEDIENUNGSANLEITUNG DSR712HD Schwaiger

1. Vorderseite DVB-S2 Full HDTV Satellitenreceiver

Nr. Taste/Anzeige Erklärung
1 USB	USB Anschluss für ein externes	Speichermedium
2 IR		Infrarot-Fenster
3 LED	Anzeige	Programm- und Fehlercodeanzeige
4 Programm	-/+	Wechsel zu zuvor (▼) / nächsten (▲) verfügbaren Kanal
5 Power		Wechsel zwischen EIN und STANDBY-Modus

LNB IN 131W MSN 300 PA LNG IN LNGOUT ETHERNET S HCD TH SPIDE TV SCART (CVBS) POWER 1 2 3 4 5 6 7 8

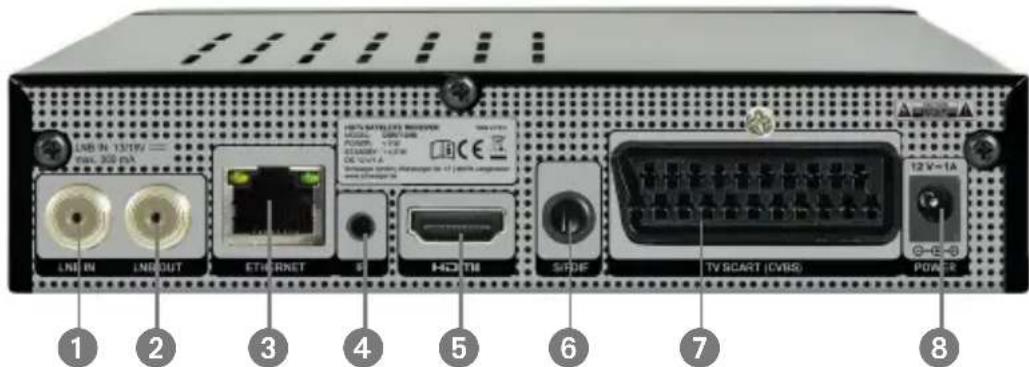

2. Rückseite DVB-S2 Full HDTV Satellitenreceiver

Nr Anschluss Erklärung
1 LNB IN Eingang LNB
2 LNB OUT Ausgang LNB
3 ETHERNET RJ45 Anschluss für Internetverbindung
4 IR Infrarot Anschluss
5 HDMI Anschluss zur Verbindung mit dem Fernsehgerät
6 S/PDIF Digitaler Tonausgang zum Anschluss ans Soundsystem
7 TV SCART Anschluss zur Verbindung mit dem Fernsehgerät
8 Netzanschluss Stromversorgung über ext. Netzteil (12 V DC)

INHALT

Sicherheitshinweise 5

Grundlegende Sicherheitshinweise 5

Elektrischer Anschluss 5

Richtiger Standort 6

Bestimmungsgemäßer Gebrauch 7

Reinigung 7

Gewährleistung 8

CE- Kennzeichnung 8

Entsorgungshinweise Receiver 8

Verpackungen 8

Der richtige Umgang mit Batterien 8

Haftungsausschuss. 9

Wichtige Zusatzinformationen zur

Bedienungsanleitung 9

Einführung 10

Ausstattung 11

Receiver anschließen 12

Das LNB-Kabel montieren 13

Montage-Schema 14

Anschluss mit HDMI-Kabel 15

Anschluss-Schema 15

Anschluss mit SCART-Kabel 16

Anschluss-Schema 16

Anschluss eines Audio-Digital-Receivers ..... 17

Anschluss koaxialer Digitalausgang 17

Anschluss-Schema 18

Die Antenne anschließen und grob ausrichten ..... 18

In Betrieb nehmen 22

Fernbedienung....22

Der Receiver 23

Bedienen.... 24

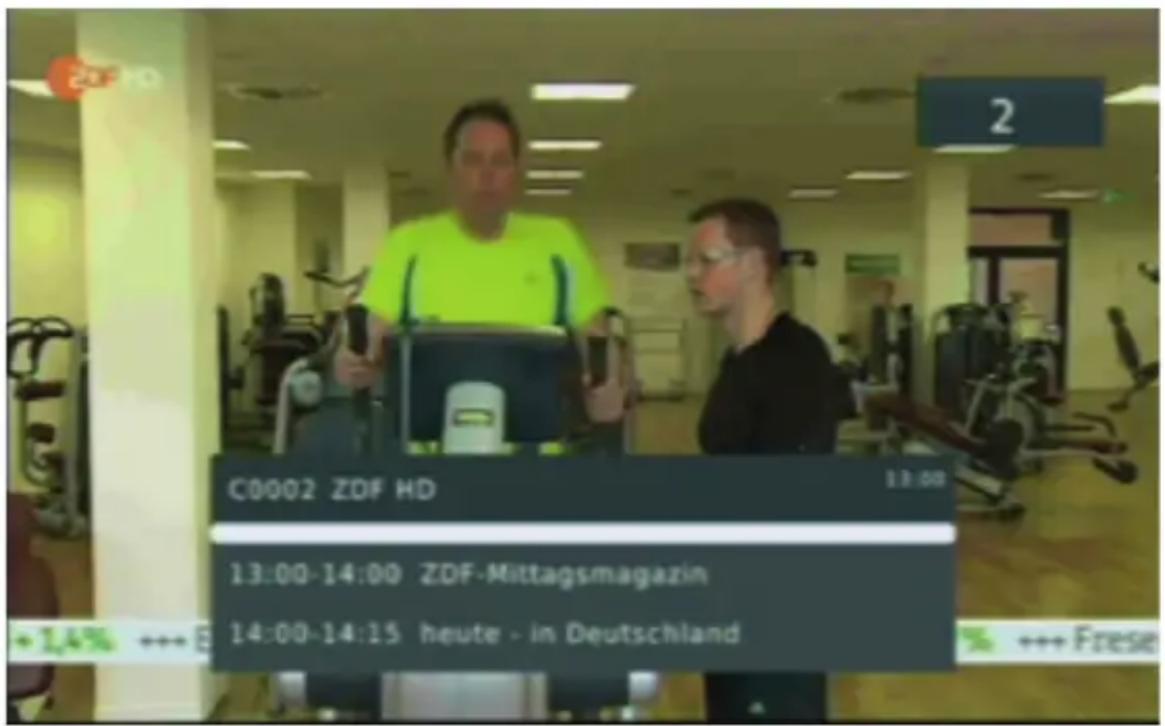

Bildschirm-Einblendungen bei einem

Programm-Wechsel 24

Benutzer-Oberfläche auf dem TV-Bildschirm 25

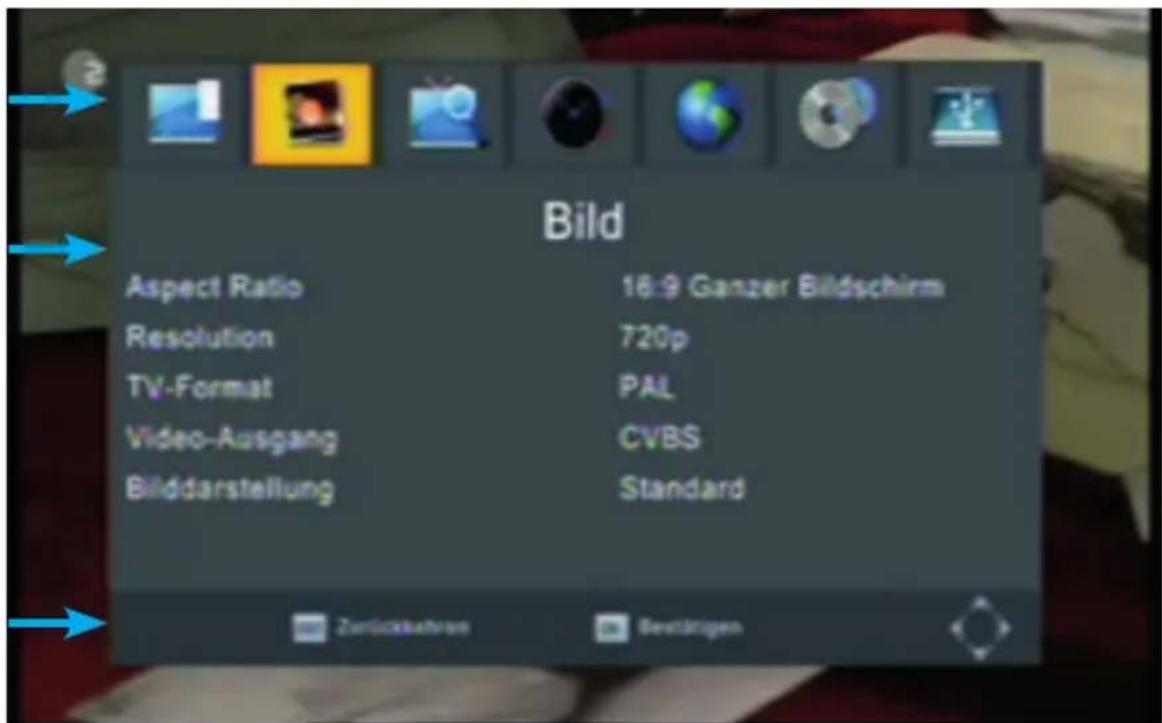

So können Sie sich in den Menüs orientieren . . . . . . . . . . . . 25

In den Menüs navigieren. 27

Kanalliste 27

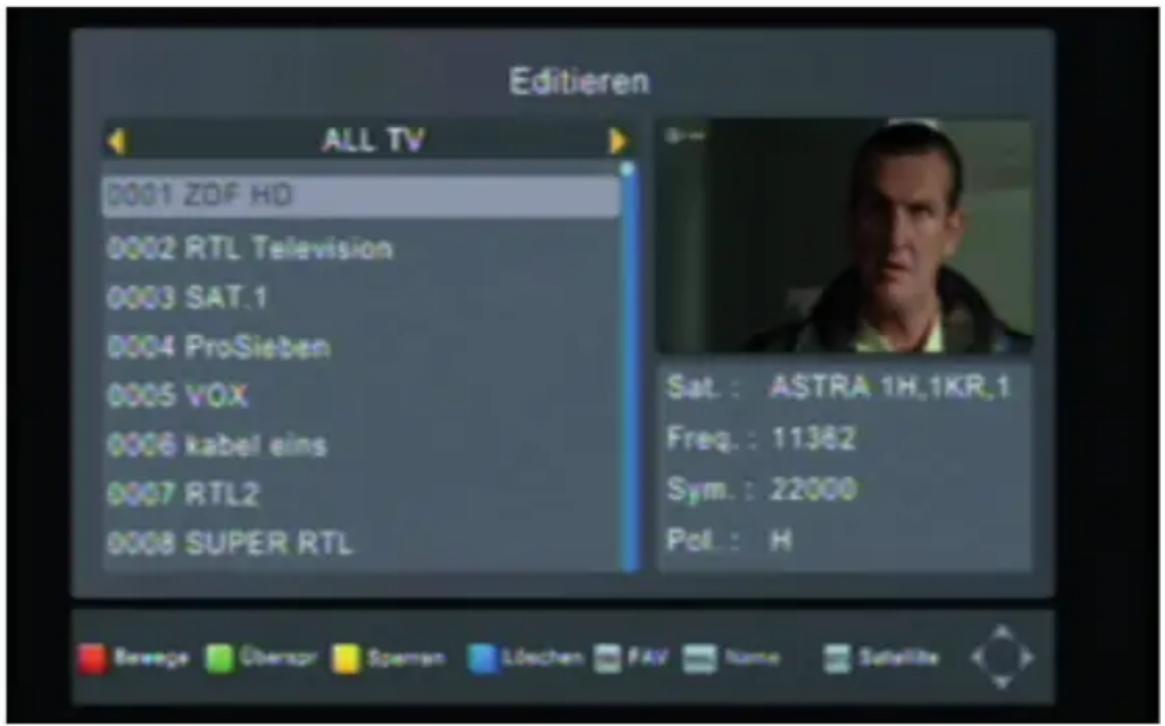

Programmliste editieren 28

1. Rote Funktionstaste: Bewegen.....28

2. Grüne Funktionstaste: Uberspr. 28

3. Gelbe Funktionstaste: Verriegeln (Sperren) ..... 29

4. Blaue Funktionstaste: Löschen. 29

5. FAV: Favourite-Taste 29

6. RECALL: Name ändern / Umbenennen ..... 29

7. GOTO: Auswahl eines Satelliten 30

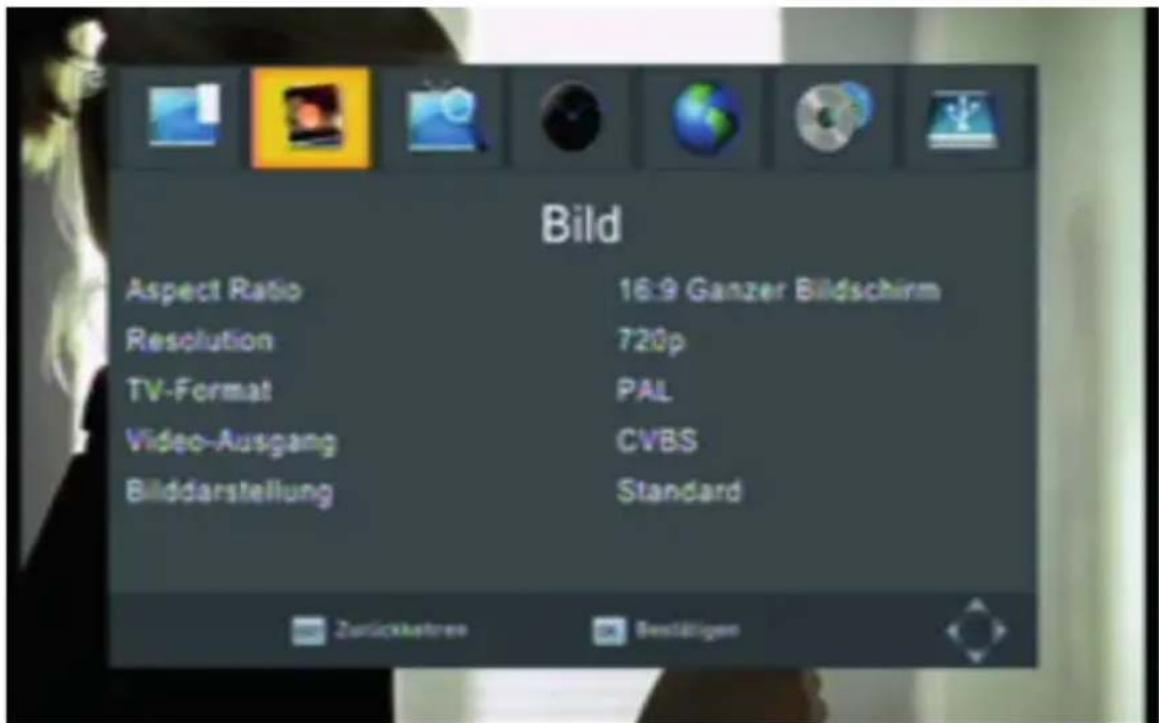

Bild (Symbol: Display) 31

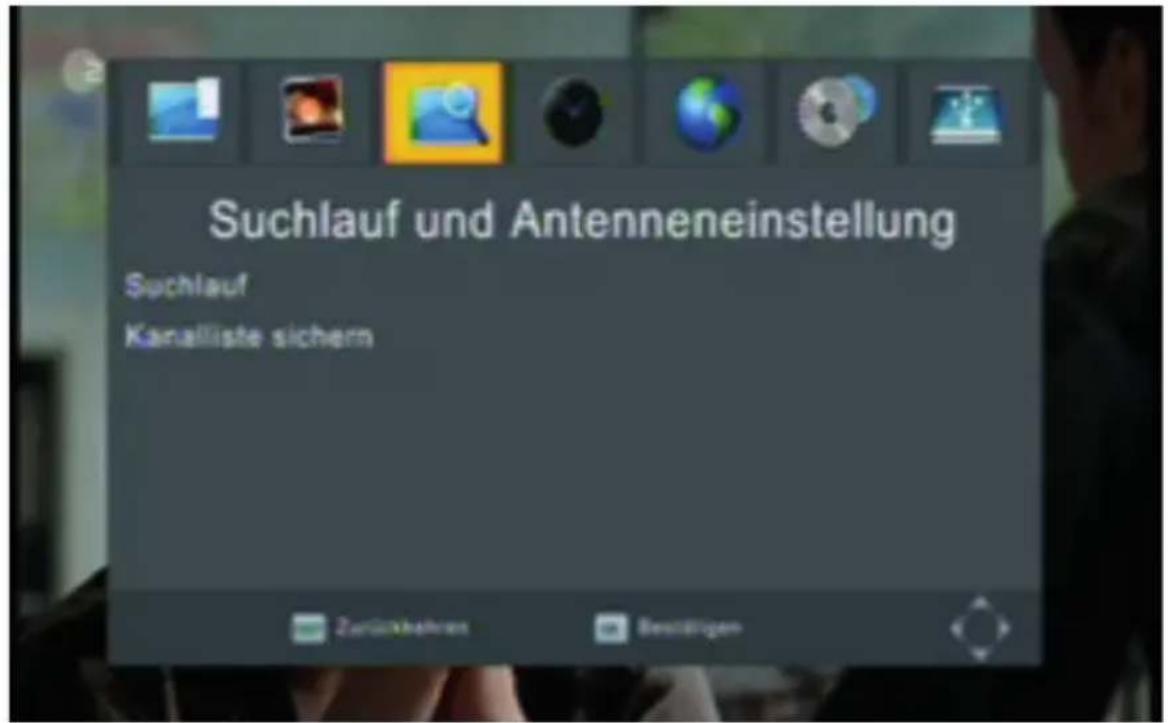

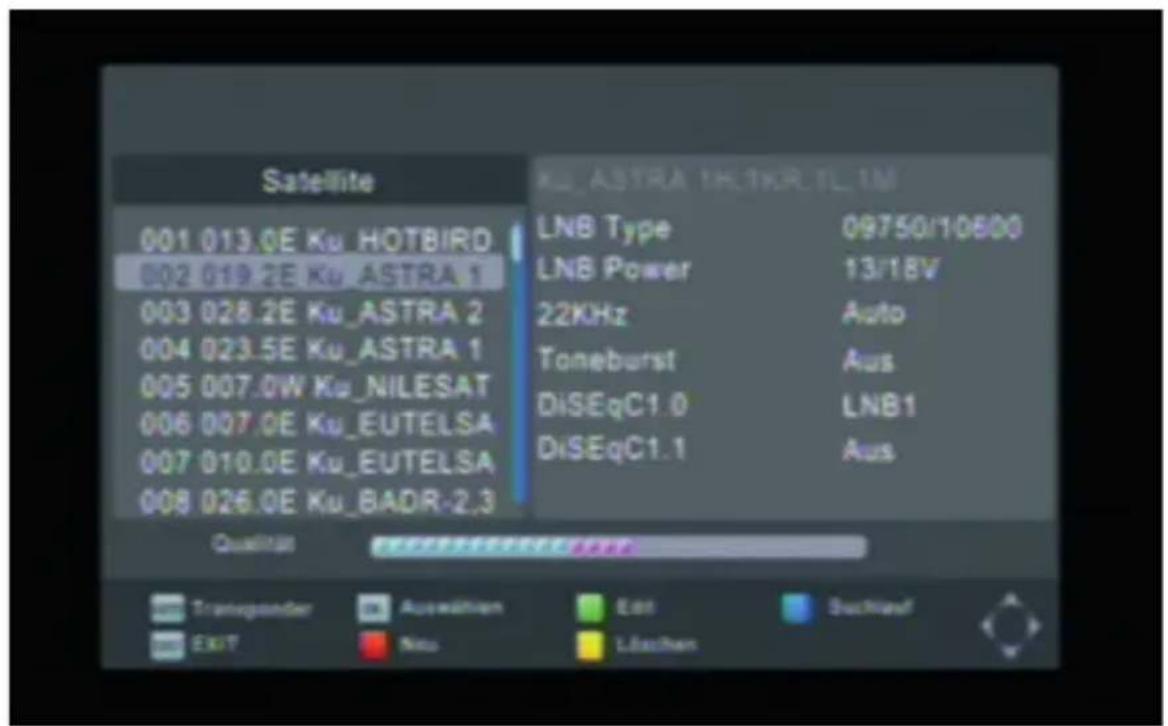

Suchlauf und Antenneneinstellung (Symbol: Lupe) 32

1. Blaue Funktionstaste: Suche (automatischer Sendersuchlauf, Satelliten-Ebene) .....33

2. GOTO-Taste: Transponder-Suchlauf (Manueller Suchlauf, Transponder-Ebene) 34

3. Allgemeine Funktionen auf Satelliten-Ebene und Transponder-Ebene 35

Zeit (Symbol: Uhr) 36

Option (Symbol: Erde) 37

System (Symbol: Zahnräder) 37

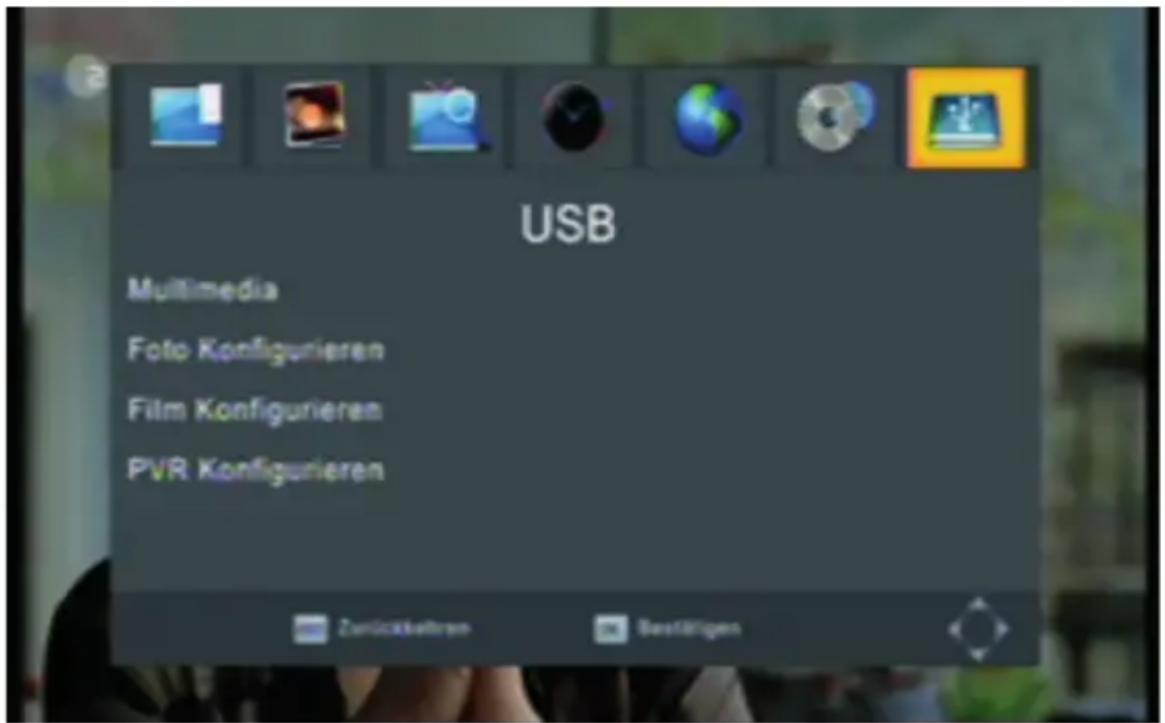

USB(Symbol:USB-Stick) 38

Tasten mit Sonderfunktionen 40

MUTE 40

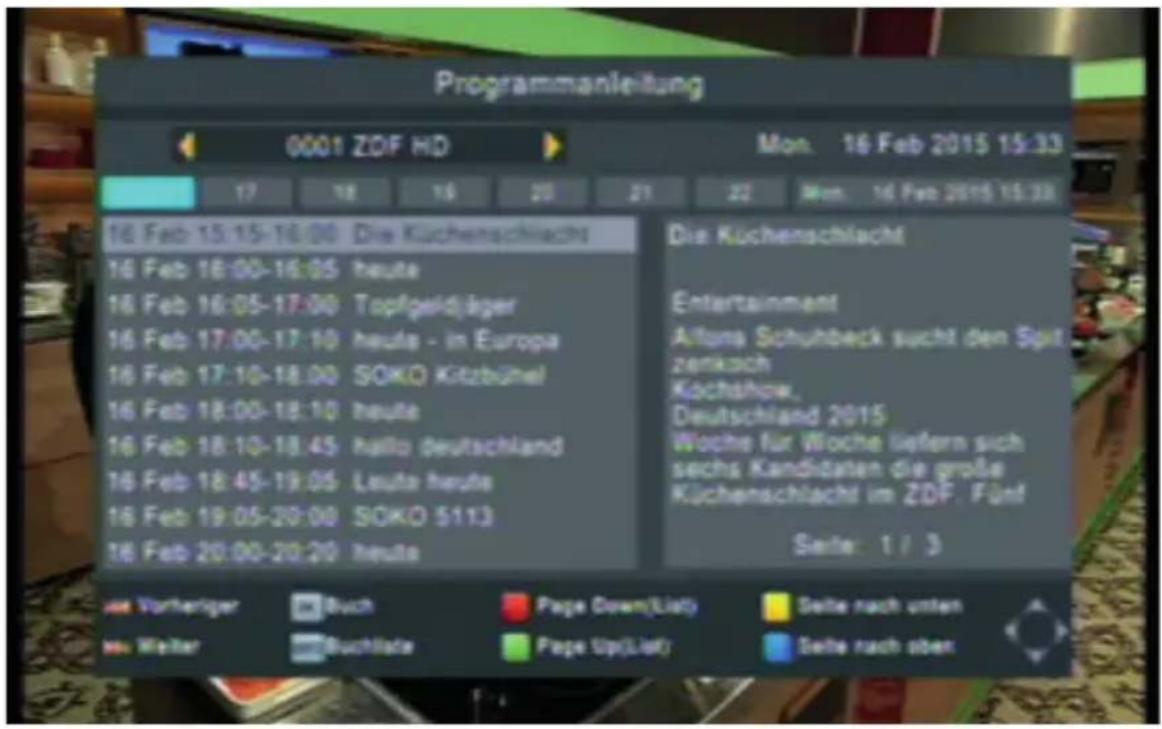

EPG 40

INFO – Optisches Signal zum Ausrichten der Antenne. ..... 42

TTX 42

AUDIO 42

DTV/VCR 42

SUBTITLE 42

FAVOURITE 42

TV/RADIO 42

RECALL 42

GOTO 43

Tipps und Tricks/Probleme lösen. 43

Technische Daten 46

Hinweis zur Konformität 47

Glossar 48

Werter Kunde, Werte Kundin,

vielen Dank für Ihren Kauf des DSR712HD Receiver. Befolgen Sie bitte die einfachen Schritte in dieser Anleitung, um den Receiver korrekt anzuschließen und einzurichten. Prüfen Sie den Verpackungsinhalt bitte auf Vollständigkeit.

SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

GRUNDLEGENDE SICHERHEITSHINWEISE

Elektrischer Anschluss

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags und die Gewährleistung vom Hersteller erlischt.
• Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 220–240 V\~, 50–60 Hz an.
• Das Antennenkabel muss mit der System-Erdung der Satelliten-Antenne verbunden sein. Die Erdung der Anlage muss den nationalen Sicherheitsvorschriften entsprechend ausgeführt sein.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „RF IN“ darf den in den technischen Daten angegebenen Wert nicht überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.

• Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.

• Schrauben Sie bei Gewitter das LNB-Kabel vom Receiver ab.

• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sie, dass die Stromquelle (Steckdose) leicht zugänglich ist, damit man im Störungsfall den Receiver schnell vom Netz trennen kann.
• Knicken oder quetschen Sie das Netzkabel nicht. Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor Sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.
• Lassen Sie Kinder oder Personen mit Einschränkungen niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.

Richtiger Standort

- Stellen Sie den Receiver auf eine feste, ebene Unterlage.

- Das Gerät darf nicht einer hohen Luftfeuchte (Sauna, Küche) sowie Tropf- oder Spritzwasser ausgesetzt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können.

- Das Gerät darf nicht im tropischen Klima verwendet werden.

- Durch die Wärmeentwicklung des Gerätes und durch die Gummifüße können in Verbindung mit Möbeloberflächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.

- Der Receiver darf nicht in der Nähe von Geräten aufgestellt werden, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren) oder Wärmequellen, wie z. B. Heizkörper.

• Vermeiden Sie die Verwendung von Mehrfachsteckdosen!
- Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen), brennente Kerzen oder schweren Gegenstände auf den Receiver.
- Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
- Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät, um eine angemessene Belüftung des Gerätes zu gewährleisten. Das Gerät darf nicht in einem geschlossenen Schrank untergebracht werden.
- Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall einige Stunden, bevor Sie ihn in Betrieb nehmen.
- Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

Bestimmungsgemäßer Gebrauch

Der Receiver dient dem Empfang von digitalen Satelliten-/Terrestrischen- oder Kabel-Programmen im privaten Bereich. Der Receiver ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Eigenmächtige Umbauten sind untersagt und eine Haftung aus daraus resultierenden Schäden wird abgelehnt.

Reinigung

Vor dem Reinigen muss das Gerät von der Stromversorgung getrennt werden. Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Sprühen Sie niemals Reiniger direkt auf das Gerät. Verwenden Sie

keine Reinigungslösungen, die die Oberfläche des Gerätes angreifen.

Gewährleistung

Die Gewährleistung beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Bringen Sie im Reparaturfall das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.

CE- Kennzeichnung

Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht damit den wesentlichen Anforderungen der Europäischen Richtlinien 2014/30/EU für EMV und 2014/35/EU für LVD.

Entsorgungshinweise Receiver

Europäische Entsorgungsrichtlinie 2011/65/EU

Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts.

Verpackungen

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.

Der richtige Umgang mit Batterien

Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Sollte eine Batterie verschluckt werden, nehmen Sie sofort ärztliche Hilfe in Anspruch. Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.

Entsorgen Sie die Batterien unbedingt entsprechend der geltenden gesetzlichen Bestimmungen umweltgerecht. Werfen Sie die Batterien niemals in den normalen Hausmüll. Setzen Sie die Batterien nie offenem Feuer oder starker Hitze wie extremen Sonnenschein aus, da sonst Explosionsgefahr besteht. Ersetzen Sie die Batterien immer durch denselben Typ.

HAFTUNGSAUSSCHUSS

Die Hersteller, Vertriebshändler und Vertreter haften für keinerlei Schäden, die durch die Nutzung der in dieser Anleitung enthaltenen Informationen entstehen.

Die Anweisungen und Beschreibungen, die diese Anleitung enthält, waren zum Zeitpunkt der Drucklegung aktuell.

Die Anweisung wird vom Hersteller ständig durch neue Funktionen und neue Technologien aktualisiert. Der Inhalt dieser Anleitung und auch die Ausstattungsmerkmale des Receivers können aufgrund eines Softwareupdates ohne vorherigen Hinweis geändert werden.

Wichtige Zusatzinformationen zur Bedienungsanleitung

Aufgrund gesetzlicher Bestimmungen schalten unsere Geräte, nachdem sie drei Stunden lang nicht bedient wurden, automatisch in der Standby-Betrieb. Dies dient dem Umweltschutz und hilft Ihnen Strom zu sparen.

HINWEIS Bitte beachten Sie, dass dies keinen Defekt darstellt.

Sie können diese Funktion im Menü wie folgt deaktivieren. Gehen Sie mit der Taste „Menü“ in das Hauptmenü des Receiver.

»Wählen Sie unter dem Menüpunkt „Einstellungen“ den Punkt Audio-/Videoausgabe aus.

»Wählen Sie den Punkt „Automatische Abschaltung“ an.

»Setzen Sie die Einstellung „Automatische Abschaltung“ mit den Pfeiltasten ◀▶ ihrer Fernbedienung auf „Aus“. Nun ist die Automatische Abschaltung deaktiviert.

Alle technischen Daten unterliegen unangekündigten Änderungen.

040329 d

EINFÜHRUNG

Herzlichen Glückwunsch zu Ihrer Entscheidung und zum Kauf des Satellitenreceivers DSR712HD, mit dem Sie digitale TV-Dienste empfangen können. Dieser Receiver ermöglicht einen Empfang in High Definition (HD) und Standard Definition (SD). Mit dem Receiver können Sie unverschlüsselte (free-to-air) digitale Satelliten-Programmen im privaten Bereich über eine Satelliten-Antenne empfangen.

Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht vorprogrammierte Satelliten können hinzugefügt werden. Alle Receiver-Einstellungen können Sie leicht über die Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm vornehmen.

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: deutsch, italienisch, spanisch, portugiesisch, thailändisch, türkisch, englisch, französisch, schwedisch.

Ab Werk ist eine Vielzahl an Satelliten vorprogrammiert. Führen Sie einen automatischen Sendersuchlauf durch, um die frei empfangbaren Sender des gewünschten Satelliten zu schauen. Die populärsten deutschsprachigen Sender des Satelliten ASTRA 19,2° Ost sind werkseitig vorprogrammiert.

Bitte lesen und befolgen Sie alle Anweisungen in dieser Bedienungsanleitung, bevor Sie eine der verschiedenen Installationsoptionen nutzen, die in dieser Bedienungsanleitung vorgestellt werden. Machen Sie sich bitte ebenso mit den Steuerungstasten an der Geräte-Vorderseite und den Tasten auf der Fernbedienung vertraut.

AUSSTATTUNG

• HDTV & SDTV
• Upscaling von SDTV-Programmen
• Software-Update via Satellit ASTRA1 19,2°E (optional) oder über die USB-Schnittstelle
• Speichern des zuletzt gesehenen Programms (Last Station Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300 mA
• Symbolrate 1–35 Mb/s und Frequenzeingang 950 –2150 MHz
• plug and play
• Leistungsaufnahme im Standby-Betrieb weniger wie 0,50 Watt.
• Netzteil 100–240 V\~, 50/60 Hz - 12 Volt DC
  • 12 Volt Anschlusskabel für Camping oder KFZ Betrieb
  • 5.000 Programmspeicherplätze
• Kindersicherung (voreingestelltes Passwort: 000000)
  • 4 Favoritenlisten
  • Automatischer Sender-Suchlauf
• Sender-Listeneditor
  • AC3 koaxialer digitaler Audio-Ausgang
  • 1 Euro-SCART-Anschluss für TV
  • TV-SCART-Ausgang mit CVBS
• HDMI-Ausgang
  • Super-Fast-Videotext mit einem Speicher von 800 Seiten

• Digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display)

• Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.

• DiSEqC 1.0, 1.1, Toneburst, Unicable wird unterstützt, wenn entsprechende Antennen-Anlage angeschlossen wird
• SWAP-Funktion (über Recall-Taste)
• Bildschirm-Formate einstellbar auf 4:3, 16:9 und automatisch (letterbox)

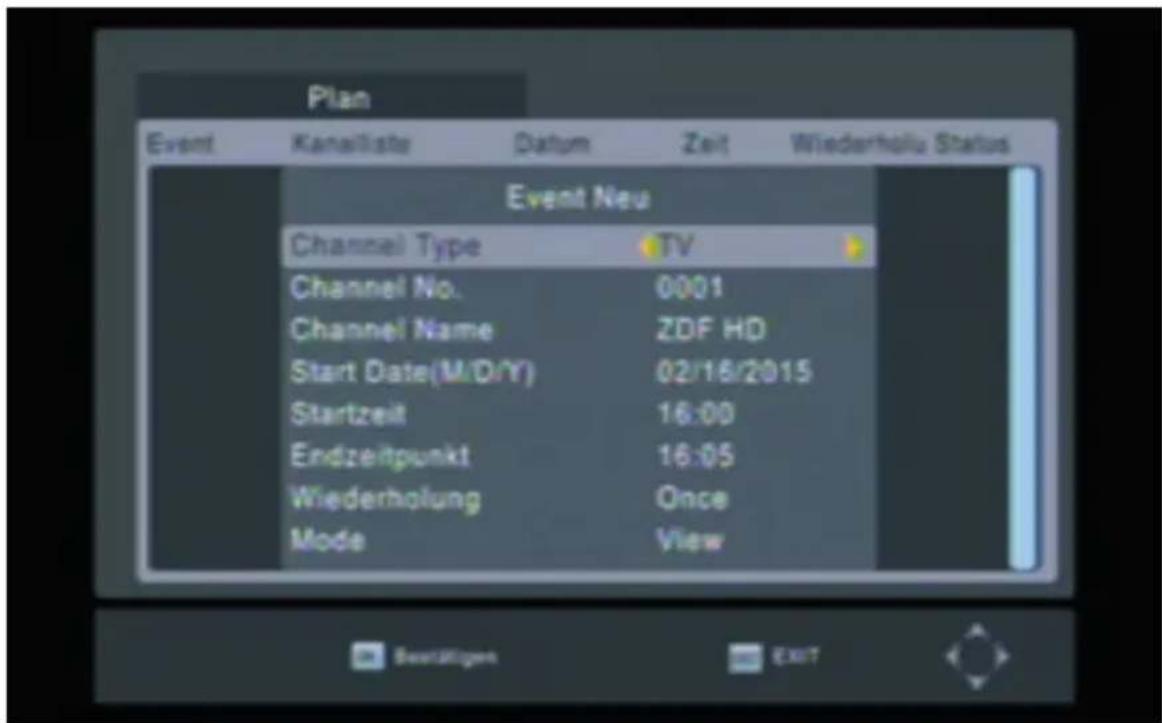

• Multi-Funktionstimer an EPG gekoppelt
• Sleep-Timer
• Elektronische Programmzeitschrift EPG (bis zu 7 Tage im Voraus, senderabhängig)
• SCPC/MCPC-Empfangsnorm C/Ku-Band-Satelliten
• Automatische Wahl der Fernseh-Norm mit Videoumwandler
  • Digitaler Sat-Finder optisch zum Ausrichten der Sat-Antenne

RECEIVER ANSCHLIESSEN

Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.

HINWEIS! Das Koaxialkabel gehört nicht zum Liefer- umfang.

ACHTUNG! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden.

ACHTUNG! Hinweis zur Netztrennung. Die Standby-Taste der Fernbedienung trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Das Drahtgeflecht und der innere Leiter

des Koaxial-Kabels führen während des Betriebs Strom.

GEFAHR! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Ansonsten besteht die Gefahr eines elektrischen Schlags, der schädlich für Leib und Leben ist.

(vgl. Montage-Schema auf der nachfolgenden Seite)

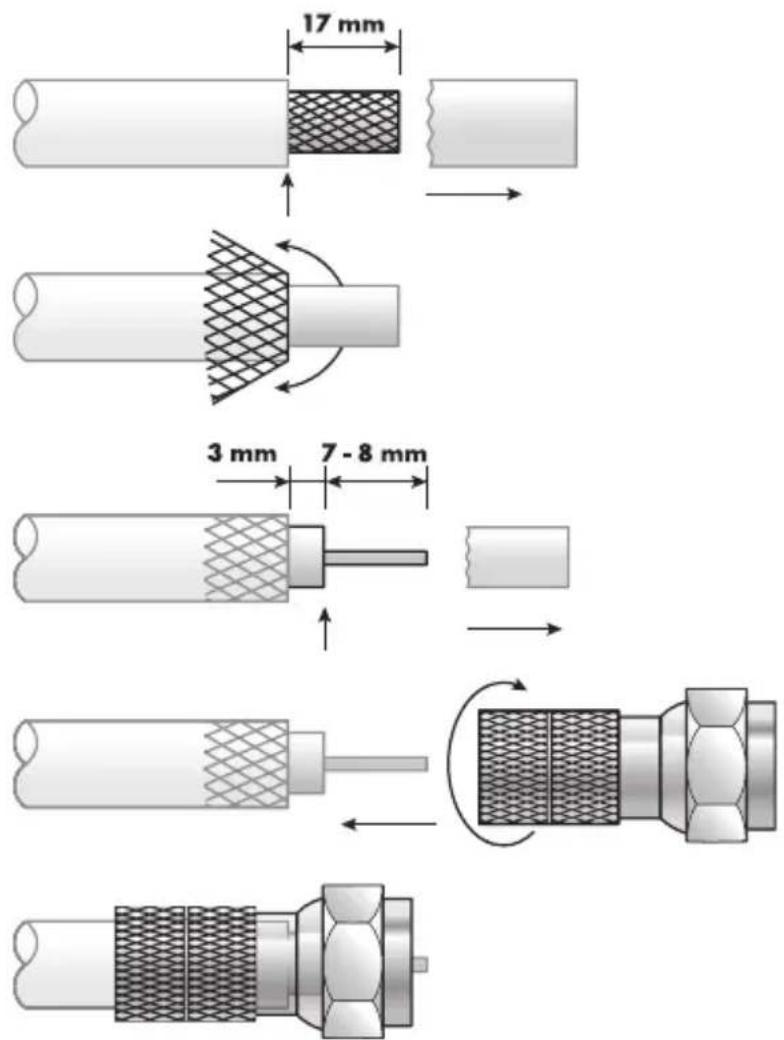

Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider.

INFO Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden.

» Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
» Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt.
» Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es über die äußere Isolierung, so dass es den inneren Leiter nicht berührt.
» Entfernen Sie die innere Isolierung mit der sich darüber befindenden Folie bis 2 mm vor dem Drahtgeflecht.

ACHTUNG! Das Drahtgeflecht und die Folie dürfen den inneren Leiter nicht berühren. Die Folie muss die Innenisolierung umschließen und darf nicht beschädigt werden.

» Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht, bis der Stecker an die innere Isolierung anstößt.

INFO Es darf kein Drahtgeflecht hinten am Stecker-Ende überstehen.

» Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass

er maximal 1 mm aus dem Stecker ragt.

MONTAGE-SCHEMA

17 mm 3 mm 7 - 8 mm

Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Anten-

nen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

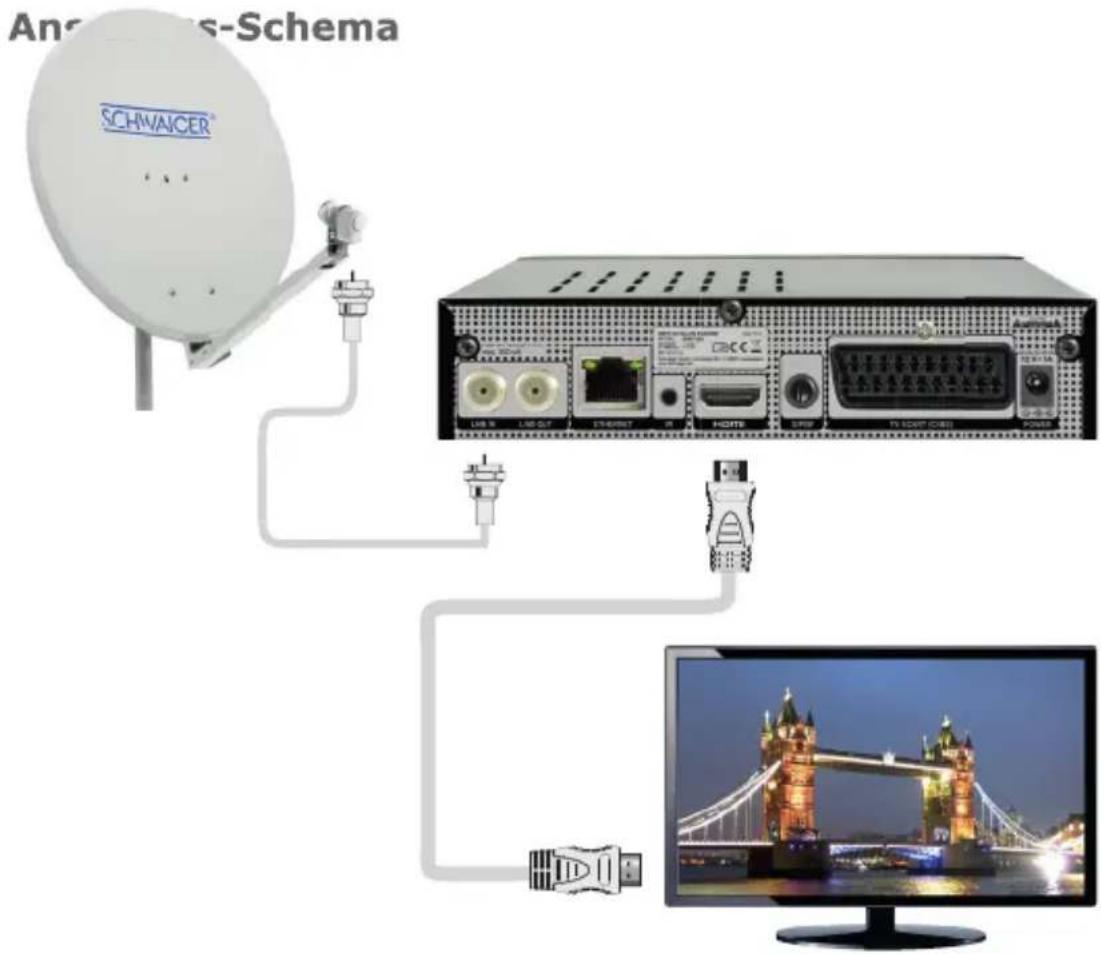

ANSCHLUSS MIT HDMI-KABEL

» Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver.
» Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte beachten Sie die Bedienungsanleitung des TV-Geräts.

INFO Beachten Sie, dass das Scart- und das HDMI-Kabel nicht zum Lieferumfang gehören. Es ist nicht möglich, den Receiver über Scart und über HDMI Anschluss gleichzeitig zu betreiben. Sie haben entweder am Scart oder am HDMI Ausgang ein Signal.

INFO Die Wiedergabe eines am VCR-Scart-Anschluss angeschlossenen Video-Geräts ist über den HDMI-Anschluss nicht möglich.

Schwaicer Angris-Schema

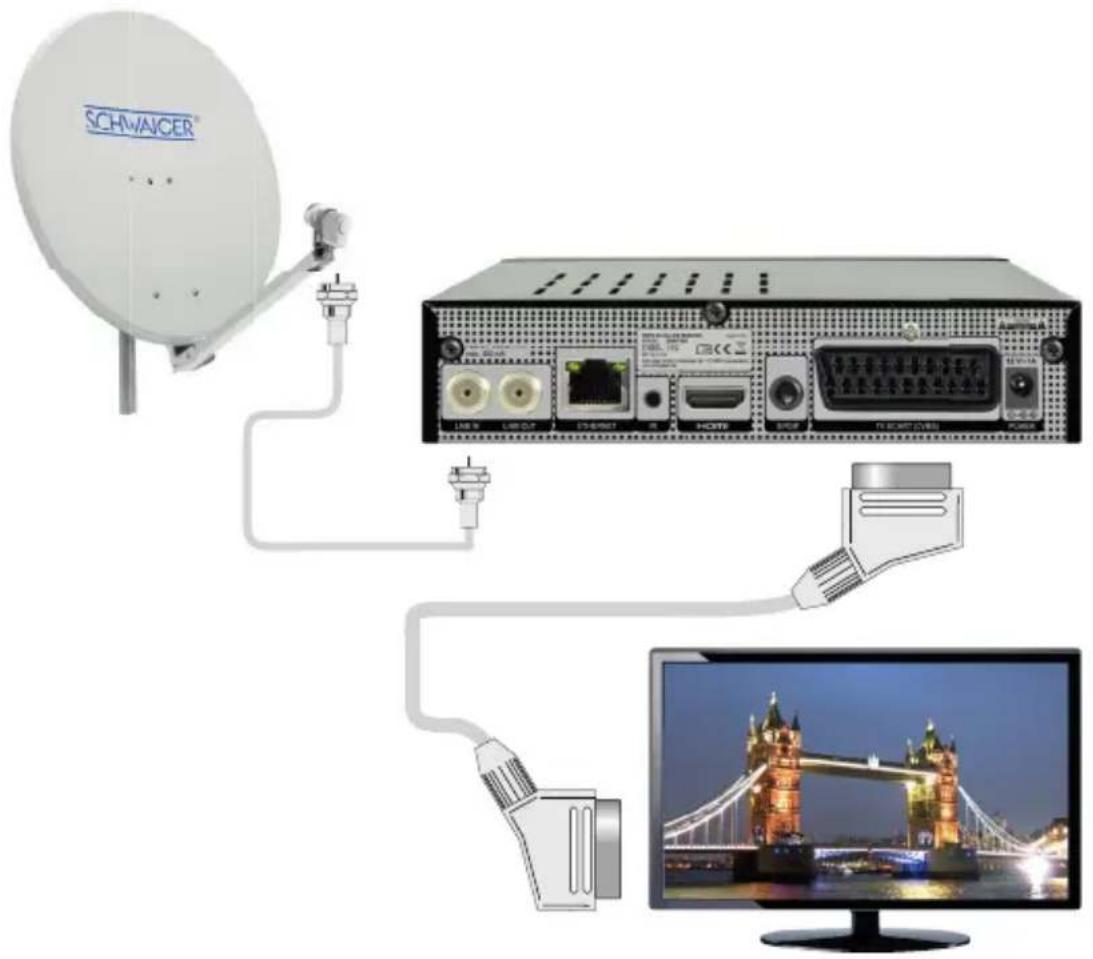

ANSCHLUSS MIT SCART-KABEL

» Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.
» Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.

HINWEIS Das Scart-Kabel gehört nicht zum Liefer- umfang.

Anschluss-Schema

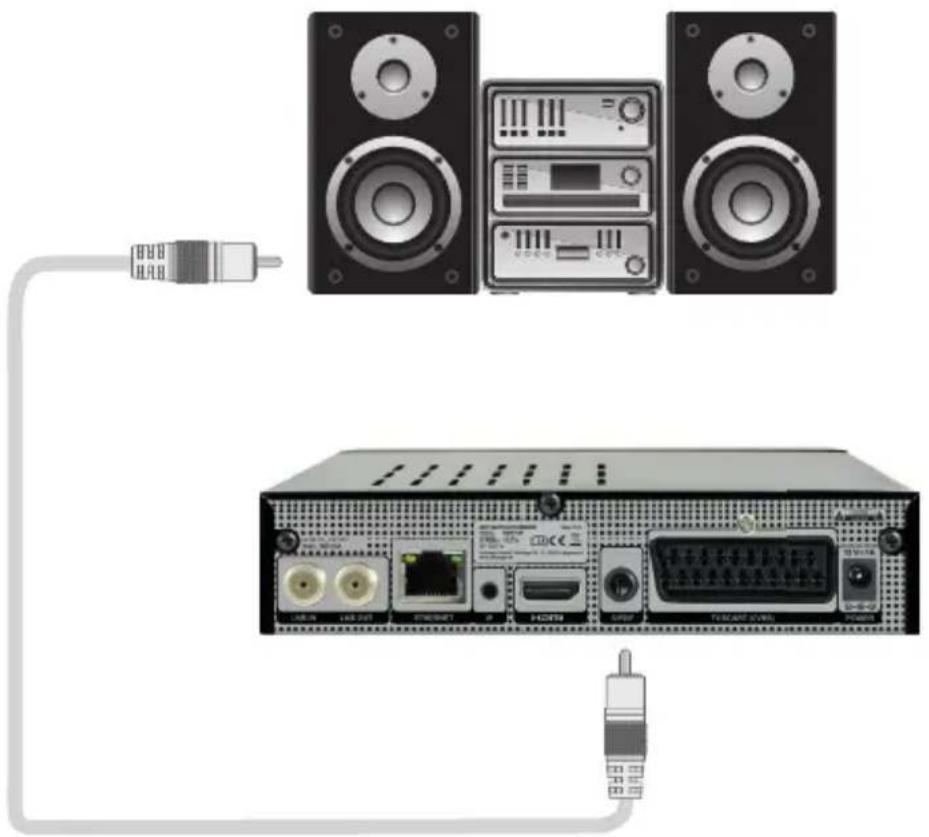

Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem koaxialen Ausgang des Receivers verbinden.

ACHTUNG! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören.

Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

ACHTUNG! Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital-Receivers.

INFO Das Koaxial-Kabel gehört nicht zum Lieferumfang.

INFO Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet sein. Wenn Sie den TV-Ton über Ihre Stereo-Anlage empfangen möchten, müssen Sie das TV-Gerät einschalten.

Anschluss koaxialer Digitalausgang

»Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver.

» Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver.

Anschluss-Schema

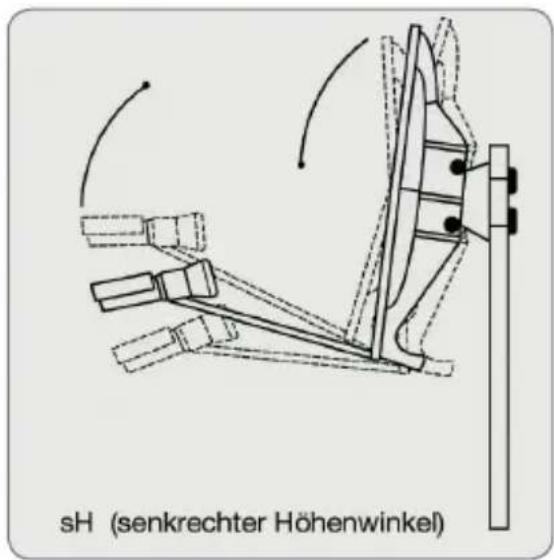

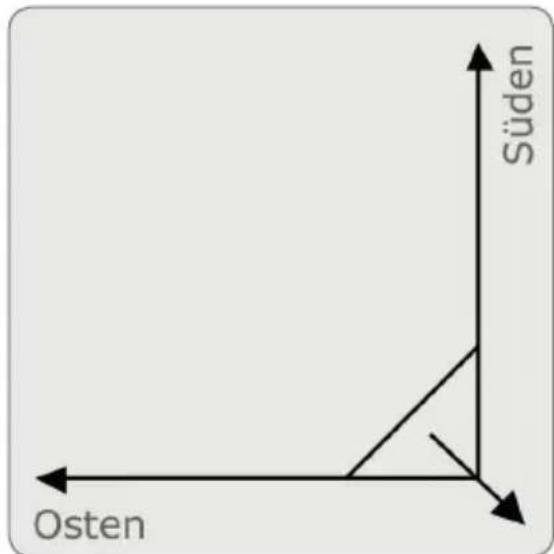

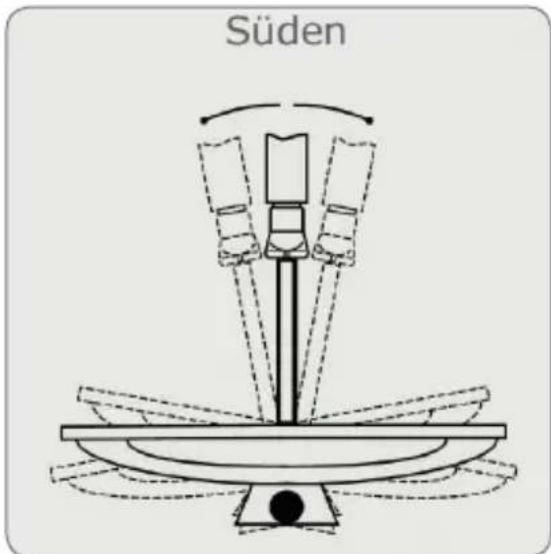

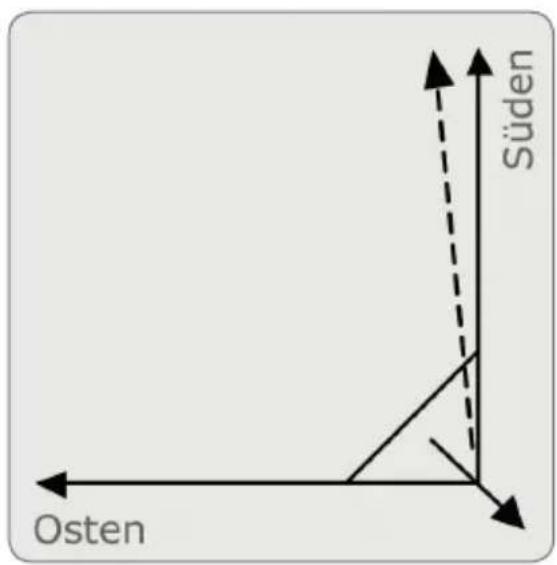

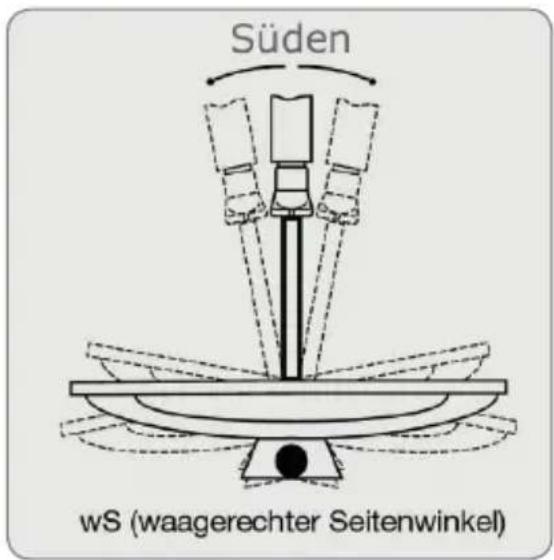

DIE ANTENNE ANSCHLIESSEN UND GROB AUSRICHTEN

Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.

INFO Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne.

ACHTUNG! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.

» Schrauben Sie den F-Stecker an den Anschluss des LNB.

Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und ausgerichtet haben, müssen Sie zunächst einen geeigneten Standort für die Montage der Antenne suchen. Hierbei ist zu beachten, dass die Antenne südöstlich ausgerichtet werden muss. Das heißt, wenn Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Richtung

Südosten haben. Bitte beachten Sie, dass die Antenne nie hinter einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen (z. B. Bäume) montiert werden darf.

INFO Bei der Suche nach der südlichen Richtung hilft Ihnen der Stand der Sonne. Die Sonne steht während der Sommerzeit um 12 Uhr und während der Winterzeit um 13 Uhr genau im Süden.

Süden Osten

Süden

Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen.

In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E.

Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein. Dies muss vor allem bei der Montage an einer Wand beachtet werden. Vergewissern Sie sich, bevor Sie eine entsprechende Wandhalterung (nicht unbedingt im Lieferumfang enthalten) an Ihrer Hauswand befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne an die Hauswand anzustoßen.

Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten. Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten.

Erster Schritt:

Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein.

Zweiter Schritt:

Schalten Sie nun den Receiver ein. Bitte beachten Sie hierbei, dass der Receiver für die populärsten Sender des Satelliten ASTRA 19,2° Ost vorprogrammiert ist und Sie die Programmplätze nur über die Nummerntastatur der Receiver-Fernbedienung eingeben müssen:

Beispiel:

Wenn Sie den Satellit ASTRA1 19,2°E empfangen möchten, müssen Sie zum Ausrichten der Antenne Ihren Receiver auf Programmplatz 1 stellen.

Möchten Sie die Sat-Anlage auf einen anderen Satelliten ausrichten, müssen Sie im Menüpunkt Installation – Satelliteneinstellung den gewünschten Satellit mit der OK-Taste anwählen und die Signalqualität prüfen. Wollen Sie bestimmte Transponder/Frequenzen des Satelliten überprüfen bzw. durchsuchen, drücken Sie die GOTO-Taste und wählen Sie die gewünschte Frequenz mit der OK-Taste aus.

Dritter Schritt:

Richten Sie nun Ihre Antenne auf den von Ihnen ausgesuchten Satelliten aus. Hierzu gibt es mehrere Möglichkeiten. Die einfachste und kostengünstigste Lösung ist wie folgt:

Süden wS (waagerechter Seitenwinkel)

sH (senkrechter Höhenwinkel)

Zeichnung A Zeichnung B

Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A).

Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90° drehen (siehe folgende Zeichnung).

Süden Osten

INFO Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt.

Stellen Sie nun Ihre Antenne um 1° steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1° steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B. für ASTRA1 bei 19,2° Ost kreuzt und Sie auf Ihrem TV-Gerät das eingestellte Programm empfangen.

Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der und Taste am Receiver die Programme weiter.

Haben Sie den gewünschten Satelliten, so optimieren Sie die Ausrichtung der Antenne so lange, bis Sie auf allen Kanälen ein sauberes Bild haben. Dies erreichen Sie durch optimale Einstellung

des Höhen- und Seitenwinkels. (siehe Zeichnung A und B). Bitte verwenden Sie ferner die Anzeige der Signalstärke und Signalqualität, welche Sie durch Drücken der INFO-Taste erhalten.

Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

IN BETRIEB NEHMEN

Fernbedienung

Für die Fernbedienung benötigen Sie zwei Batterien vom Typ 1,5 V LR03 (AAA).

»Öffnen Sie das Batteriefach.
» Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein.
» Schließen Sie den Batteriefachdeckel wieder sorg-fältig, bis der Deckel einrastet.
» Tauschen Sie schwächer werdende Batterien recht-zeitig aus, ansonsten ist die Sendeleistung der Fernbedienung zu schwach.
» Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
» Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer Fernbedienung.
» Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutz–handschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

ACHTUNG! Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt ent-sprechend den geltenden gesetzlichen Bestim-mungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung.

» Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.

Der Receiver

ACHTUNG! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden.

»Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein.

»Schalten Sie den AV-Kanal am TV-Gerät ein. Sofern das TV-Gerät die vom Receiver ausgegebene Schaltspannung erkennt, schaltet es automatisch in den AV-Betrieb (bei Scart). Bei Anschluss über HDMI wählen den entsprechenden HDMI-Eingang am TV-Gerät.

»Stecken Sie das Netzteil des Receivers in die Netz-Steckdose. Das Gerät befindet sich im Normal-Modus. Das Gerät startet auf Programmplatz 1. Dies wird Ihnen im Display angezeigt.

Der Receiver wird mit vorprogrammierten Fernseh-Programmen des Satelliten ASTRA 19,2° Ost ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie einen Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten.

INFO Um in den Standby-Modus zu gelangen, drücken Sie die rote Taste oben links auf der Fernbedienung. Die aktuelle Uhrzeit wird angezeigt. Das Gerät verbraucht dabei nur ca. 0,50 Watt. Dies ist ein aktuell sehr niedriger Stromverbrauch-Wert.

BEDIENEN

Bildschirm-Einblendungen bei einem Programm-Wechsel

Bei einem Programm-Wechsel wird am Bildschirm für ca. 5 Sekunden eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise:

	Programmname
	Senderplatz
	Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“)
Obere Uhrzeit Aktuelle	Sendung
Untere Uhrzeit Nachfolgende	Sendung

C0002 ZDF HD 13:00 13:00-14:00 ZDF-Mittagsmagazin 14:00-14:15 heute - in Deutschland +1,4% ++++ Försen

Zusätzlich zeigt die gepunktete Linie den Fortschritt der aktuellen Sendung an. Der Verlauf ist von links nach rechts. Darunter finden Sie die aktuelle Sendung und die darauf folgende. Davor stehen die jeweiligen Start- und Endzeiten der Sendungen.

BENUTZER-OBERFLÄCHE AUF DEM TV-BILDSCHIRM

Über die Menüs der Benutzeroberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (z.B. SCART oder HDMI) verbunden sein.

Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen.

So können Sie sich in den Menüs orientieren

Oben (Peil 1): Menü-Symbol (ausgewähltes Menü ist orange hinterlegt)

Mitte (Pfeil 2): Menü-Punkte Symbole

Unten (Pfeil 3): Anwendbare Befehle

Bild Aspect Ratio 16:9 Ganzer Bildschirm Resolution 720p TV-Format PAL Video-Ausgang CVBS Bilddarstellung Standard Zurückkahrer Bestätigen

Hauptmenü Untermenü Erläuterung
Kanalliste(Symbol: TV)	EditierenEPG	Seite 27
Bild(Symbol: Display)	Seitenverhältnis / Aspect Ratio	Seite 31
	Resolution (Auflösung)
	TV-Format
	Video-Ausgang
Suchlauf und Ant.-Einstellung(Symbol: Lupe)	Suchlauf Satelliteneinstellung	Seite 32
	Kanalliste sichern(Programmlisten-verwaltung)
Zeit(Symbol: Uhr)	Zeitausgleich Seite 36
	Zeitzone
	Datum
	Zeit
	Auto AusEin/Aus Timer (Sleep )
Option(Symbol: Erde)	OSD Sprache
	Untertitel Sprache
	Audio-Sprache
	Digital Output
System(Symbol: Zahnräder)	Passwort einrichten Seite 37
	Werkseinstellung wiederherstellen
	Information
	Recall List
	Software Update
USB(Symbol: USB-Stick)	Multimedia Seite 38
	Foto konfigurieren
	Film konfigurieren
	PVR konfigurieren

In den Menüs navigieren

In den Menüs navigieren Sie mit den Tasten ▲, und ▶ Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage.

Beispiel: Receiver auf Sommerzeit einstellen.

Taste MENU, Menü „Zeit“ auswählen, Taste OK, Zeitzone auswählen, die Zeitzone standortabhängig einstellen (Deutschland: „GMT+01:00“ für Winterzeit oder „GMT+02:00“ für Sommerzeit). Mit Taste EXIT das Menü verlassen.

KANALLISTE

(Programmliste editieren. Symbol: Fernseher)

INFO Abhängig davon, ob Sie sich im TV- oder Radio-betrieb befinden, wird die entsprechende Programmliste angezeigt.

PROGRAMMLISTE EDITIEREN

Erfordert Passworteingabe. Werkseitig 000000

Editieren ALL TV 0001 ZDF HD 0002 RTL Television 0003 SAT.1 0004 ProSieben 0005 VOX 0006 kabel eins 0007 RTL2 0008 SUPER RTL Sat. : ASTRA 1H,1KR,1 Freq. : 11362 Sym. : 22000 Pol. : H Berege Überszur Sperten Löschen FAY Name Satellite

Der zu ändernde Sender, der mit den Tasten und ausgewählt wird, ist mit einem gelben Balken markiert.

Die Bearbeitungsmöglichkeiten sind über die folgenden Tasten aktivierbar:

1. Rote Funktionstaste: Bewegen.

Um einen Sender zu verschieben, wählen Sie diesen hier aus und drücken die rote Funktionstaste. Der Sender ist nun mit dem Bewegen-Symbol markiert. Mit den Tasten □und □ bewegen Sie sich in Einzelschritten, mit den Tasten □ und □ in Zehnerschritten an den gewünschten Programmplatz. Wenn die Markierung am gewünschten Programmplatz steht, drücken Sie die OK Taste.

2. Grüne Funktionstaste: Überspr.

Um einen Sender während des Durchschaltens (Zappen) auszulassen, können Sie diesen hier mit der grünen Funktionstaste entsprechend kennzeichnen. Das SKIP-Symbol erscheint beim Sender. Der Sender kann nur noch mit den Zifferntasten der Fernbedienung angewählt

werden. Um dies rückgängig zu machen, wählen Sie den Sender erneut an und drücken die grüne Funktionstaste. Das SKIP-Symbol wird entfernt.

3. Gelbe Funktionstaste: Verriegeln (Sperren)

Um einen Sender mit ein Passwort (werkseitig 000000) zu schützen, markieren Sie diesen und drücken die gelbe Funktionstaste. Der Sender wird mit einem Schloss gekennzeichnet. Der Sender kann nur gesehen werden, wenn das richtige Passwort eingegeben wird.

Rückgängig kann dies gemacht werden, indem Sie den Sender hier erneut markieren und die gelbe Funktionstaste drücken. Das Schloss wird entfernt, die Sperre ist aufgehoben.

4. Blaue Funktionstaste: Löschen

Um einen Sender zu löschen, markieren Sie diesen und drücken die blaue Funktionstaste. Wenn Sie die erscheinende Sicherheitsabfrage mit der OK-Taste bestätigen, wird der Sender gelöscht.

5. FAV: Favourite-Taste

Um einen Sender einer der 4 Favoritenlisten zuordnen, markieren Sie diesen und drücken die Favourite-Taste auf der Fernbedienung. Wählen Sie eine der vier erscheinenden Favoritentypen aus und drücken die OK-Taste. Der Sender ist nun diesem Favoritentyp zugeordnet und wird mit einem Stern gekennzeichnet.

Um einen Sender von einer Favoritenliste zu entfernen, markieren Sie ihn und drücken die Favourite-Taste. Wählen Sie im erscheinenden Fenster „Kein Favorit“ / „Disable“ und drücken die OK-Taste. Der Stern wird ausgeblendet, der Sender gehört keinem Favoritentyp mehr an.

6. RECALL: Name ändern / Umbenennen

Um einen Sender umzubenennen, markieren Sie diesen und drücken

die Recall-Taste auf der Fernbedienung. In der erscheinenden virtuellen Tastatur können Sie nun mit den Cursor-Tasten die jeweiligen Buchstaben anwählen und damit den neuen Sendernamen schreiben. Wenn der neue Sendername fertig geschrieben ist, wählen Sie das Feld OK aus und drücken die OK-Taste auf der Fernbedienung.

7. GOTO: Auswahl eines Satelliten

Durch Drücken der GOTO-Taste auf der Fernbedienung erscheint die Liste der programmierten Satelliten. Um die Programmliste eines Satelliten anzuzeigen, können Sie diesen hier direkt auswählen.

Das Menü wird durch Drücken der EXIT-Taste verlassen. Sollten Änderungen durchgeführt worden sein, so erscheint der Hinweis, dass gespeichert wird.

Bild Aspect Ratio 16:9 Ganzer Bildschirm Resolution 720p TV-Format PAL Video-Ausgang CVBS Bilddarstellung Standard Zurückstres Bestätigen

BILD (SYMBOL: DISPLAY)

- Aspect Ratio /Seitenverhältnis

Bildschirm-Format: Auto, 4:3 Vollbild, 4:3 Pan & Scan, 4:3 Letterbox, 16:9 Vollbild (voreingestellt ist Auto, empfohlen für Flachbild-Fernseher ist Auto, für Röhren-Fernseher 4:3 Letterbox)

• Resolution (Auflösung)

Auswahl der Video-Auflösung (Voreingestellt: 720p)

HINWEIS

HDTV-Qualität bei HD-Programmen: ab 720p

Verwendeter Anschluss: HDMI

- TV-Format

Auswahl: PAL, NTSC

Voreingestellt: PAL

- Video-Ausgang

Auswahl: CVBS, RGB (optional)

- Bilddarstellung

Auswahl: Standard, User (manuelle Einstellung der Bildparameter).

SUCHLAUF UND ANTENNENEINSTELLUNG (SYMBOL: LUPE)

Suchlauf und Antenneneinstellung Suchlauf Kanaliliste sichern Zunstehres Bestätigen

Satellite 001 013.0E Ku_HOTBIRO 002 019.2E Ku_ASTRA 1 003 028.2E Ku_ASTRA 2 004 023.5E Ku_ASTRA 1 005 007.0W Ku_NILESAT 006 007.0E Ku_EUTELSA 007 010.0E Ku_EUTELSA 008 026.0E Ku_BADR-2,3 Qualità: 1H1KRTL1M LNB Type 09750/10600 LNB Power 13/18V 22KHz Auto Toneburst Aus DiSEqC1.0 LNB1 DiSEqC1.1 Aus

- Programmsuchlauf

Markieren Sie in der Satelliten-Tabelle mit den Tasten und den zu durchsuchenden Satelliten aus. Nun können Sie entweder den kompletten Satellit oder einzelne Transponder (= manueller Suchlauf) durchsuchen.

Durch Drücken der Taste gelangen Sie zu den satellit-spezifischen Einstellungen des markierten Satelliten. Diese Einstellungen sind wichtig für den Mehr-Satellitenempfang oder Unicabelsystem.

• z.B. Unicablekonfiguration

Wird der Receiver an ein Unicable-Antennensystem angeschlossen können Sie hier die notwendigen Einstellungen vornehmen. Beachten Sie unbedingt die Bedienungsanleitung des verwendeten Unicable-Antennensystems. Der Receiver unterstützt die EN 50494.

o LNB Type Unicable A oder B.

Auswahl:

Die Werte für Unikabelkanal und center-Frequenz erhalten Sie vom Installateur des Einkabel-Systems und beachten Sie die Bedienungs-anleitung des Einkabel-Systems.

Beachten Sie, dass nach erfolgreicher Installation weitere Änderungen sich auf das komplette Unicable-Antennensystem auswirken können.

Mit Drücken der EXIT-Taste verlassen Sie das Menü.

1. Blaue Funktionstaste: Suche (automatischer Sendersuchlauf, Satelliten-Ebene)

Empfohlene Suchmethode! Der komplette Satellit wird auf Sender durchsucht. Wählen Sie den zu durchsuchenden Satelliten mit der OK-Taste aus. Nach Drücken der blauen Funktionstaste müssen Sie im erscheinenden Fenster auswählen:

- Suchmodus:

o Standard (nur vorprogrammierte Frequenzen (Transponder))
o Blind-Scan (keine Daten notwendig, vollständige Durchsuchung des Satelliten)
o Netzwerk (Durchsuchen nach Programmgruppen)

- Crypted = Filter:

o FTA Channel = Freie SenderAlle Sender
o All Channels = Alle Sender

• Service Type /Sendertyp:

o Alle = All
o TV = DTV
o Radio

Der Suchvorgang wird mit der OK-Taste gestartet. Vor dem Start des Suchlaufs werden Sie gefragt, ob die bestehenden Sender erhalten bleiben sollen oder gelöscht werden sollen.

2. GOTO-Taste: Transponder-Suchlauf (Manueller Suchlauf, Transponder-Ebene)

Drücken Sie die GOTO-Taste auf der Fernbedienung. Die Liste der vorprogrammierten Transponder (Frequenzen) des vorgewählten Satelliten erscheint. Markieren Sie hier mit der OK-Taste die zu durchsuchenden Transponder. Eine Mehrfachwahl ist möglich.

HINWEIS Die Signalqualität des aktuell angewählten Transponders wird gezeigt.

Drücken Sie die blaue Funktionstaste. Sie müssen im erscheinenden Fenster auswählen:

- Suchmodus:

o Standard (nur vorprogrammierte Frequenzen (Transponder))
o Blind-Suche (keine Daten notwendig, vollständige Durchsuchung des Satelliten)
o Netzwerk (Durchsuchen nach Programmgruppen)

- Crypted = Filter:

o FTA Channel = Freie SenderAlle Sender
o All Channels = Alle Sender

• Service Type /Sendertyp:

o Alle = All
0 TV = DTV
o Radio

Durch Drücken der OK-Taste beginnt der Transponder-suchlauf.

3. Allgemeine Funktionen auf Satelliten-Ebene und Transponder-Ebene

Der Receiver ist weitestgehend vorprogrammiert. Möchten Sie jedoch einen Satellit oder einen Transponder bearbeiten oder hinzufügen, stehen Ihnen hier die entsprechenden Möglichkeiten zur Verfügung.

- Grüne Funktionstaste: Edit = Bearbeiten

Voreingestellte Werte eines Satelliten oder Transponder modifizieren. Sie müssen dafür die notwendigen Daten zur Verfügung haben.

HINWEIS Wenn hier Änderungen durchgeführt werden, so gehen die bereits gespeicherten Daten verloren.

• Rote Funktionstaste: Neu

Einen neuen Satelliten oder Transponder bei einem bestehenden Satelliten hinzufügen. Sie müssen dafür die notwendigen Daten zur Verfügung haben.

• Gelbe Funktionstaste: Löschen

HINWEIS Die Sender der gelöschten Satelliten bzw. Transponder können Sie nach dem Lösch-vorgang nicht mehr schauen, da sie entfernt werden.

Markieren Sie in der Satellitenliste bzw. Transponder-liste die zu löschenden Satelliten bzw. Transponder durch Drücken der OK-Taste. Dann drücken Sie die gelbe Funktionstaste. Mit Bestätigung der erscheinenden Sicherheitsabfrage mit der OK-Taste wird gelöscht.

- Kanalliste sichern (Programmlistenverwaltung)

o Von USB laden = load from USB: eine gesicherte, individuelle Programmliste von einem externen USB-Speicher-medium laden.

o Liste sichern = backup to USB: Speichern der aktuellen Programmliste auf ein externes USB-Speichermedium.

Mit Drücken der EXIT-Taste verlassen Sie das Menü.

ZEIT (SYMBOL: UHR)

- Zeitausgleich

Auto / Manuell

Auto: Uhrzeit wird vom empfangenen Sat-Signal übernommen.

Manuell: Manuelle Einstellung

- Zeitzone

Bei aktivierter automatischer Zeiteinstellung können Sie hier die Zeitzone einstellen.

Deutschland Winter: GMT +1

Deutschland Sommer: GMT +2

- Datum

Manuelle Eingabe wenn auto. Zeiteinstellung deaktivert ist.

- Zeit

Manuelle Eingabe wenn auto. Zeiteinstellung deaktivert ist.

- Auto Aus

Nicht aktiv / Stunden-Auswahl; Voreingestellt: 3 Stunden

HINWEIS Mit der Funktion Auto Aus können Sie einstellen, nach wie vielen Minuten der Receiver automatisch in den Standby-Modus schalten soll, wenn er innerhalb der eingestellten Restlaufzeit keinen Befehl

erhält. Sie haben die Auswahl ab 1 bis zu 12 Stunden. 2 Minuten vor Ablauf der eingestellten Restlaufzeit wird eine entsprechende Nachricht kurz eingeblendet, um Sie zu informieren. Möchten Sie, dass der Receiver dann nicht in den Standby-Modus wechselt, übermitteln Sie ihm einen Befehl über die Fernbedienung. Die eingestellte Restlaufzeit beginnt dann wieder von vorne. Um diese Funktion zu deaktivieren, wählen sie „Aus“.

Dies ist eine Funktion, die dem Umweltschutz dient.

OPTION (SYMBOL: ERDE)

- OSD Sprache / Language

Auswahl der gewünschten Menüsprache.

- UntertitelSprache

Falls eine Sendung mit Untertiteln in verschiedenen Sprachen gesendet wird, können Sie hier Ihre Auswahl treffen.

- Audio-Sprache

Falls eine Sendung in verschiedenen Sprachen gesendet wird, können Sie hier Ihre Sprach-Auswahl treffen.

- DigitalOutput

Hier können Sie das digitale Audio-Format für den digitalen koaxialen Tonausgang und HDMI wählen.

SYSTEM (SYMBOL: ZAHNRÄDER)

• Passworteinrichten

Hier können Sie ein neues Passwort einrichten. Werkseitig voreingestellt 000000.

- Werkseinstellungwiederherstellen

Erfordert Passworteingabe. Werkseitig 000000

Receiver auf die Werkseinstellung zurückstellen. Alle durchgeführten Änderungen werden rückgängig gemacht. Der Receiver startet im Normal-Modus im Auslieferungszustand.

- Information

Technische Informationen. Halten Sie diese Daten bereit, wenn Sie unsere Service-Hotline kontaktieren.

- SoftwareUpdate

Hier können Sie die Receiver-Software (Firmware) über einen USB-Stick erneuern.

- Recall List

Ein: beim Drücken der RECALL-Taste wird eine Liste der zuletzt angewählten Sender geöffnet. Hier können Sie auswählen.

Aus: deaktiviert: beim Drücken der RECALL-Taste wechseln Sie zwischen dem aktuellen und zuletzt gewählten Sender.

USB (SYMBOL: USB-STICK)

USB Multimedia Foto Konfigurieren Film Konfigurieren PVR Konfigurieren Zurückkehren Bestätigen

HINWEIS Voraussetzung ist, dass ein angeschlossenes USB-Speichermedium erkannt und vom Receiver akzeptiert wird. Das angeschlossene USB-Speichermedium muss im Format FAT32 sein. Aufgrund der Vielfalt der am Markt befindlichen USB-Speichermedien können wir nicht garantieren, dass jedes angeschlossene USB-Speichermedium vom Receiver akzeptiert wird.

Abhängig von der Speicherkapazität kann die Erkennung eines USB-Speichermediums mehrere Minuten beanspruchen.

- Multimedia

Zugang zum Portal für USB-Anwendungen.

Wählen Sie die gewünschte Anwendung und drücken Sie die OK-Taste auf der Fernbedienung.

o Foto:

Das Verzeichnis der darstellbaren Bilddateien bzw. Ordner erscheint.

In der rechten Bildhälfte erhalten Sie eine Bildvorschau mit Angabe von Bilddaten.

Um ein Bild im Vollbild darzustellen, navigieren Sie zu diesem Bild und drücken die OK-Taste auf der Fernbedienung. Mit den Tasten ◀ und ▶lauf der Fernbedienung können Sie zwischen den Bildern des aktuellen Verzeichnisses blättern. Die rote Funktions-taste bietet eine Zoom-Funktion. Mit der grünen und der gelben Funktionstaste können Sie das aktuelle Bild im UZS bzw. GUZS drehen. Mit der EXIT-Taste gelangen Sie zurück zum Verzeichnis.

o Diashow:

Die Diashow kann immer nur mit den Bildern des aktuellen Ordners bzw. Stammverzeichnis durchgeführt werden.

Mit der REPEAT-Taste der Fernbedienung können Sie den gewünschten Diashow-Modus auswählen. Mit der EXIT-Taste verlassen Sie die Diashow.

o Raster-Show:

Drücken Sie die GOTO-Taste um eine 8-fache Multipicture-Show zu starten. Mit den Cursor-Tasten können Sie zwischen den Bildern des aktuellen Verzeichnisses blättern. Drücken Sie die OK-Taste, um das aktuell markierte Bild im Vollbild darzustellen. Mit der EXIT-Taste verlassen Sie die Raster-Show.

Mit der EXIT-Taste verlassen Sie die Anwendung.

- FotoEinstellungen

Wählen Sie hier die Einstellungen für die Diashow aus.

o Übergangszeit: Dauer der Anzeige eines Bilds.
o Diashow-Modus
o Seitenverhältnis:

- Behalten: Originalgröße

- Verwerfen: Bildschirm wird ausgefüllt. Diese Wahl kann das ursprüngliche Bildformat verzerren.

TASTEN MIT SONDERFUNKTIONEN

MUTE

»Stummschaltung aktivieren und deaktivieren.

EPG

Elektronische Programmzeitschrift (Electronic Program Guide).

Programmanleitung 0001 ZDF HD Mon. 16 Feb 2015 15:33 17 18 19 20 21 22 Mon. 16 Feb 2015 15:33 16 Feb 15:15-16:00 Die Kuchenschlacht 16 Feb 16:00-16:05 heute 16 Feb 16:05-17:00 Topfgeidjäger 16 Feb 17:00-17:10 heute - in Europa 16 Feb 17:10-18:00 SOKO Kitzbühel 16 Feb 18:00-18:10 heute 16 Feb 18:10-18:45 hello deutschland 16 Feb 18:45-19:05 Leute heute 16 Feb 19:05-20:00 SOKO 5113 16 Feb 20:00-20:20 heute Die Kuchenschlacht Entertainment Allons Schuhbeck sucht den Spitz zernsicht Kochshowe, Deutschland 2015 Woche für Woche liefern sich sechs Kandidaten die große Kuchenschlacht im ZDF. Fürd Seite: 1 / 3 Jah Vorheriger Buch Page Down(List) Seite nach unten Mw Weiter Buchlade Page Up(List) Seite nach ober

Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Programminhalt geliefert.

Mit den Tasten ◀ und können Sie den Sender wechseln. Der Sendername wird in der Kopfzeile angezeigt. Mit der gelben und der blauen Funktionstaste blättern Sie in den Programminformationen der rechten Hälfte.

Die Übernahme einer Sendung (Buchung) in den Timer erfolgt durch Drücken der OK-Taste, sobald die gewünschte Sendung markiert ist.

Timerübernahme wie folgt:

Plan Event Kanalliste Datum Zeit Wiederholu Status Event Neu Channel Type TV Channel No. 0001 Channel Name ZDF HD Start Date(M/D/Y) 02/16/2015 Startzeit 16:00 Endzeitpunkt 16:05 Wiederholung Once Mode View

Sie können die übernommenen werte bei Bedarf manuell anpassen.

Wichtig bei Punkt Mode: die Auswahl „View“ bedeutet, dass nur auf die programmierte Sendung umgeschaltet wird, z.B. als Erinnerung. Bei der Auswahl „Record“ wird die Sendung auf einem USB-Speicher-medium aufgenommen.

Abschließend mit der OK-Taste bestätigen oder mit der EXIT-Taste ohne Speicherung verlassen. Mit der INFO-Taste können Sie die aktuell programmierten Timer anzeigen und gemäß den Optionen in der Fußzeile bearbeiten.

INFO – Optisches Signal zum Ausrichten der Antenne

Einmaliges Drücken: Kurz-Info zur laufenden Sendung

Zweimaliges Drücken: Detail-Informationen zur laufenden Sendung. Dreimaliges Drücken: hier wird Ihnen die Signalqualität angezeigt. Dies ist eine wichtige Unterstützung für die Ausrichtung der Antenne.

TTX

Aufrufen des Teletext. Der Receiver unterstützt die Fasttext-Funktionen über die Funktionstasten.

AUDIO

Einige Sender senden mehrere Tonspuren. Hier können Sie die gewünschte Auswahl treffen.

DTV/VCR

Nur für Scart-Verbindung. Aktivierung der Durchschleiffunktion vom VCR Scart zum TV Scart.

SUBTITLE

Liefert ein Programm ein digitales Subtitle-Signal, können Sie es mit dieser Taste ein- bzw. ausschalten.

FAVOURITE

Falls Sie bereits Favoritenlisten angelegt, können Sie diese über die FAVOURITE-Taste aufrufen. Der Wechsel zwischen den Favoritenlisten erfolgt über mehrfaches Drücken der FAVOURITE-Taste.

TV/RADIO

Wechsel zwischen TV- und Radio-Betrieb.

RECALL

Wechsel zum zuletzt gesehenen Sender.

Falls im Menüpunkt System-Abrufliste dieser Punkt eingeschaltet ist, wird Ihnen hier die Liste der zuletzt gesehen Sender angezeigt.

GOTO

Es wird die Liste der angelegten Satelliten angezeigt. Diese Funktion dient der einfachen Senderfindung.

TIPPS UND TRICKS/PROBLEME LÖSEN

Symtom Mögliche Ursache und Abhilfe
Satellit wird nicht gefunden oder kein Signal	Beispiel: Astra1 19,2° OstTaste 1 (Vorprogrammierung: „Das Erste")Taste INFO 2x drücken („Das Erste“, FR11837)Qualität ist bei 0 %Den senkrechten Spiegel nach Süden ausrichten. Wenige Millimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Qualität angezeigt wird. Bei einem Signal von ca. 60% verschwindet der schwarze Hintergrund und es erscheint das Fernsehbild.Für einen anderen Satelliten wählen Sie bitte ein aktuelles Programm aus der vorprogrammierten Kanalliste und drücken Sie dann die Taste INFO 2x.
Frontanzeige (LED) dunkel	Das Netzkabel ist nicht angeschlossen.L: Schließen Sie das Netzkabel an eine funktionierende Netzsteckdose an.
Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden	Die Antenne ist nicht auf den Satellit ausgerichtet. L: Richten Sie die Antenne richtig aus.Kein Signal-Anzeige. L1: Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten. Richten Sie die Antenne aus.
Frontanzeige (LED) leuchtet grün.TV-Gerät zeigt kein Bild an.	Das System ist nicht korrekt angeschlossen.L: Prüfen Sie den Anschluss des SCART-Kabels bzw. HDMI-Kabels.Das TV-Gerät ist nicht im AV- oder HDMI-Modus. L: Schalten Sie das TV-Gerät auf den jeweiligen AV- bzw HDMI-Eingang.
Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstop	Die Antenne ist nicht genau auf den Satelliten ausgerichtet. L: Richten Sie die Antenne genauer aus. Benützen Sie dafür die „Info“-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.Das LNB ist defekt. L: Ersetzen Sie das LNB.
Kein Bild, kein Ton, Signalstärke und Signalqualität vorhanden	Satelliten-Antenne ist auf einen falschen Satelliten ausgerichtet.
Schlechter Empfang von: DSF, etc.	Schnurloses Telefon stört (DECT-Standard).L: Telefon anders platzieren.
Software-Absturz (Receiver lässt sich nicht mehr bedienen.)	Sollte der unwahrscheinliche Fall eines Software-Absturzes eintreten, trennen Sie den Receiver vom Stromnetz. Schließen Sie ihn nach 10 Sekunden wieder an. Dadurch ist das Problem in der Regel gelöst.Bitte beachten Sie: ein Software-Absturz ist keine Fehlfunktion. Es tritt dadurch kein Garantiefall ein. Bei technischen Geräten (z.B. auch PC, Funknetzwerk, etc.) lässt sich ein Software-Absturz auf diesem Weg unkompliziert und schnell lösen.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht. L: Erneuern Sie die Batterien.Die Fernbedienung ist falsch ausgerichtet.L: Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht.
Programm hat eine neue Frequenz und wird mit den aktuellen Daten nicht mehr übertragen.	Das entsprechende Programm löschen, dann automatischen Suchlauf durchführen.
Passwort	Das werkseitige Passwort lautet 000000.
Persönliches Passwort vergessen	Bitte kontaktieren Sie die Service Hotline, falls Sie Ihr persönliches Passwort vergessen haben.
Werkseinstellung	Erfolgt über den Menüpunkt System-Werkseinstellung wiederherstellen.ACHTUNG! Dadurch gehen Ihre persönlichen Einstellungen verloren.
Externes USB-Speichermedium wird nicht erkannt.	Bitte Receiver in den Standby-Betriebschalten. USB-Speichermedium erneut anschliessen. Receiver wieder in den Normal-Modus schalten. Aufgrund der Vielfalt der am Markt befindlichen USB-Speichermedien können wir nicht garantieren, dass jedes angeschlossene USB-Speichermedium vom Receiver akzeptiert wird.Die uns bekannten, handelsüblichen USB-Speichermedien sind mit diesem Receiver kompatibel. Für größere USB-Festplatten verwenden Sie ein externes Netzteil, unter Beachtung der Bedienungsanleitung der USB-Festplatte.

Sollte sich ein Problem trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.

TECHNISCHE DATEN

Receiver
Maße in mm (B × T × H)	165 × 111 × 40
Gewicht in Gramm	Receiver 500 gFernbedienung 80 g (ohne Batterien)
Eingangsfrequenzbereich	950 MHz ~ 2150 MHz
Stromversorgung LNB	13/18 V GS, 0,30 A max. Spitzen Überlastungsschutz
LNB-Steuerung	22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung	Version 1.0, Version 1.1,
Symbolrate	2 ~ 45 MS/s
Fehlerkorrektur (FEC)	1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis	4:3 LB, 4:3 PS, 16:9, Auto.
Videoauflösung	720 x 576 (Pal), 720 x 480 (NTSC), 1280 x 720, 1920 x 1080
Audiomodus	Links, Rechts, Stereo, Mono, AC3-Digitalton
Anschlussmöglichkeiten
LNB IF-Eingang	Typ F, IEC 169-24
TV-SCART (nur Ausgang)	Video CVBS, RGB (optional), Audio L/R
COAXIAL	Digital Audio Ausgang
HDMI-Schnittstelle	Anschluss zur digitalen Übertragung von Audio- und Video-Signal
USB	USB 2.0-Schnittstelle
Stromversorgung
Netzteil: Eingangs-spannung	100-240 V ~, 50/60 Hz
Receiver Stromversorgung	12 Volt DC (plus innen)
Leistungsaufnahme	ca. 5 W (Betrieb, nur Receiver)max. 12 Wmax. 0,50 W (Standby)
Betriebstemperatur	0 °C ~ +40 °C
Lagerungstemperatur	- 40 °C ~ + 65 °C

GLOSSAR

AC	Alternating Current Anschluss für Wechselstrom
DC	Direct Current Anschluss für Gleichstrom
Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage.
DiSEqC Digital Satellite Equipment Control	Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht.
EPG Electronic Programm Guide	Elektronische Programmzeitschrift
F-Stecker Koaxialer Stecker zum Anschluss des LNB-Antennenkabels.
FTA Free-to-air services	Gebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können.
LNB Low Noise Block Amplifier / Converter	Gerät im Mittelpunkt der Antenne, das die vom Satelliten ankommenden hoch frequenten Signale in einen niedrigeren Frequenzbereich umsetzt und gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-Stummschaltung.
OSD On Screen Display	Auf dem Bildschirm sichtbare Menüsteuerung.

PID Kennnummer eines empfangenen DatenstromesDie PID's sorgen dafür, dass ein Sender vollständig empfangen werden kann.

Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt.

SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.

Swap-Funktion Wechsel zwischen aktuellem und letztgesehenem Programm

Transponder Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden.

VCR Abkürzung für Video Cassette Recorder.

EU Konformitätserklärung

Hiermit erklärt die Firma Schwaiger GmbH, dass das Produkt der Funkrichtlinie und eventuellen weiteren, zutreffenden EU-Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter der Internetadresse www.schwaiger.de angefordert werden.

SERVICEKARTE SCHWAIGER®

Abwicklungsformular für defekte Geräte

Absender Bitte Blockschrift in GROSSBUCHSTABEN Name Vorname Straße PLZ und Ort Telefonnummer Model: DSR712HD Unterschrift des Käufers

2 JAHRE GARANTIE GARANTIE

Fehlerangabe:

Bitte beachten:

• Die Garantie und Gewährleistung für Ihr Gerät beträgt 24 Monate ab dem Kaufdatum. Bewahren Sie deshalb bitte Ihren Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden. Bei jeder Einsendung ist die Servicekarte vollständig ausgefüllt mit beizulegen.
  • Die Garantie und Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.
• Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßen Eingriffs sowie für Schäden verursacht durch Blitzeinschlag, Überspannung, Stromausfall, Brand oder andere natürliche Katastrophen kann keine Garantie oder Gewährleistung übernommen werden. Soll dennoch eine Reparatur des Gerätes durch-

geführt werden, so erhalten Sie einen Kostenvoranschlag.

• Die Garantie und Gewährleistung erlischt, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, die Seriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenen Verwendungszweckes verwendet wurde/wird oder mit Ablauf der Gewährleistungsfrist.
- Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder gegen ein vergleichbares Gerät auszutauschen. Bei technischen Problemen wenden Sie sich bitte zunächst an unsere Service-Hotline. In den meisten Fällen kann hier das Problem bereits gelöst werden.

Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Produkt.

Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter Produkte > Receiver oder unter Service und Support > Downloadbereich.

HOTLINE

[phone]

ANSCHRIFT

Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn

[e-mail] www.schwaiger.de
