Produkttyp	HDMI- und IR-Extender über ein einzelnes CAT5e/6-Kabel
Marke	Smart-AVI
Modell	HDX-POES
Abmessungen (Sender/Empfänger)	0,9 x 2,9 x 3,7 Zoll (23 x 74 x 94 mm)
Gewicht	0,26 lbs (118 g)
Stromversorgung	12 V DC 2,5 A (nur ein Netzteil für beide Geräte erforderlich)
Videoauflösung	480i, 720p, 1080i, 1080p (bis 60 Hz), 3D, 4K@30Hz
Farbtiefe	Deep Color 36/30/24 Bit bei 1080p und 3D
Videobandbreite	10,2 Gbit/s
Audioformate	PCM 8-Kanal, Dolby TrueHD, DTS-HD Master Audio
Kabeltyp	CAT5e oder CAT6
Maximale Übertragungsdistanz	250 Fuß (76 m)
IR-Steuerung	Bidirektional, 38/56 kHz, Anschluss 3,5 mm Klinke
HDMI-Version	HDMI 1.4 mit HDCP-Kompatibilität
HDBaseT-Technologie	Ja, POE-fähig
Betriebstemperatur	0 bis 40 °C (32 bis 104 °F)
Lagertemperatur	-20 bis 60 °C (-4 bis 140 °F)
Luftfeuchtigkeit	10 % bis 85 % (nicht kondensierend)
Zertifizierungen	UL, CE, ROHS
Lieferumfang	HDX-POE-TX, HDX-POE-RX und Netzteil (12V 2,5A)
Herstellungsland	USA

Häufig gestellte Fragen - HDX-POES Smart-AVI

Wie verbinde ich den HDX-POES-Extender?

Schalten Sie die HDMI-Quelle und das Display aus. Verbinden Sie die Quelle per HDMI mit dem HDMI-Eingang des Senders. Verbinden Sie Sender und Empfänger mit einem CAT5e/6-Kabel. Schließen Sie den Empfänger per HDMI an das Display an. Stecken Sie das Netzteil in den Sender oder Empfänger (nur eines wird benötigt).

Welche Stromversorgung ist erforderlich?

Das Gerät benötigt 12 V DC 2,5 A. Es wird nur ein Netzteil mitgeliefert, das entweder den Sender oder den Empfänger versorgt; der andere Teil erhält Strom über das CAT5e/6-Kabel (POE).

Wie weit kann ich das Signal übertragen?

Mit einem hochwertigen CAT5e/6-Kabel erreichen Sie bis zu 250 Fuß (76 Meter) bei 1080p-Auflösung.

Welche Auflösungen werden unterstützt?

Der Extender unterstützt 480i, 720p, 1080i, 1080p@60Hz, 3D und 4K@30Hz bei einer Farbtiefe von bis zu 36 Bit.

Unterstützt das Gerät 4K?

Ja, 4K x 2K bei 30 Hz mit 24 Bit Farbtiefe wird unterstützt.

Kann ich IR-Signale übertragen?

Ja, der HDX-POES überträgt bidirektionale IR-Signale über das Cat5e/6-Kabel. Schließen Sie den IR-Empfänger an den Sender und den IR-Sender an den Empfänger an (3,5-mm-Klinke).

Welche Audioformate werden übertragen?

Es werden PCM 8-Kanal, Dolby TrueHD und DTS-HD Master Audio in hoher Qualität übertragen.

Ist der Extender HDCP-kompatibel?

Ja, das Gerät ist HDCP-konform und unterstützt HDMI 1.4.

Kann ich den Extender ohne Netzteil am Empfänger betreiben?

Ja, wenn der Sender mit Strom versorgt wird, kann der Empfänger über POE (Power over Ethernet) versorgt werden. Lassen Sie dann den DC-Eingang am Empfänger frei.

Was tun, wenn kein Bild erscheint?

Überprüfen Sie die HDMI-Verbindungen, die Kabelqualität (CAT5e/6) und die Stromversorgung. Stellen Sie sicher, dass nur ein Netzteil verwendet wird. Schalten Sie Quelle und Display aus und wieder ein.

BEDIENUNGSANLEITUNG HDX-POES Smart-AVI

TECHNICAL SPECIFICATIONS

VIDEO

Resolution 800X600, 1024X768, 1280X1024, 1366X768, 1920X1200, 480i, 720p, 1080i, 1080p and 3D

Color Depth Deep Color 36/30/24 Bit at 1080p and 3D

Video Bandwidth 10.2 Gbps

Input Video Signal 1.2 Volts P-P

Input DDC Signal 5 Volts (TTL)

AUDIO
Format Up to PCM 8	channel, DolbyDigital TrueHD,and DTS-HD Master Audio
Input Interface HDMI	(Integrated)
Output Interface HDMI	(Integrated)

IR
Signal Type	38kHz, 56kHz
Interface	3.5 mm Jack Socket (Female)

I/O CONNECTOR (Transmitter)
Input	HDMI-A 19PIN Socket12VDC Jack3.5mm Jacks for IR Receiver
Output	RJ45 Jack3.5mm Jack for IR Emitter

I/O CONNECTOR (Receiver)
Input	RJ45 Jack3.5mm Jack for IR Receiver12VDC Jack
Output	3.5mm Jack for IR EmitterHDMI-A 19PIN Socket

SYSTEM
Interface RJ-45
Cable Requirements	CAT5/5e/6
Maximum Length 250 ft.

OTHER
Power	12VDC2.5A
Approvals	UL, CE, ROHS Compliant
Operating Temp.	32 to 104°F (0 to 40 °C)
Storage Temp. -4 to	140°F (-20 to 60 °C)
Humidity	10% to 85% (Non-condensing)
Dimensions	0.9" x 2.9" x 3.7"
Weight	0.26 lbs

Designed and Manufactured In the USA

800.AVI.2131

Tel: [phone] Fax: [phone]

11651 Vanowen St. North Hollywood, CA 91605

SmartAVI.com

Smart-AM SMART AUDIO VIDEO INNOVATION

HDX-POE

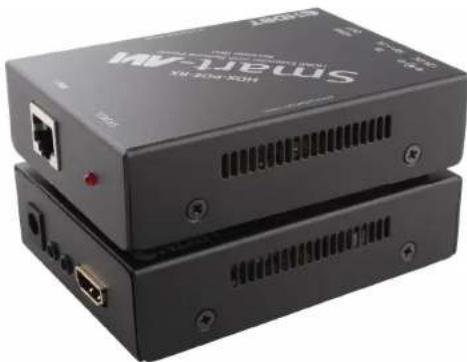

Two black electronic devices labeled 'MV-Jeews' with ports and ventilation slots (no readable text beyond branding)

HDMI, IR, and Power Extender Over Single CAT5e/6 Cable

Watch and control HDTV 1080p video up to 250ft from the source via Cat5e/6 using HDBaseT and POE technology

USER MANUAL

OVERVIEW

Are you extending your HD signal reach and finding that the best potential new locations don't have the proper power available? You may not have to scale down your plans if you consider using an HDX-POE system from SmartAVI. HDX-POE injects power into HDBaseT CAT5/CAT6 cable that transports both HDMI and IR and picks it off at the load.

FEATURES

• Supports POE: Can be powered by TX or RX
- Extends HDMI,IR and Power Output over one Cat5e/6 Cable
• Extends IR Control Signals for Remote Control
• Uses HDBaseT Technology
- Full HD support: 1080p@60Hz@48 bit/pixels, 1080p@120Hz@24 bit/pixels, 3D, 1080P60Hz and 4K x 2K@30Hz@24bit
• Data Signals up to 3.4Gbps
• HDMI 1.4 and HDCP Compliance
• Uses Bi-Directional IR Communication
• Transmits High-Quality Dolby TrueHD, DTS-HD MA Audio Signals
• Transmits 1080p Resolution Video up to 250 ft

WHAT'S IN THE BOX?

PART NO.	DESCRIPTION
HDX-POES	HDBaseT HDMI & IR Extender over a Single Cat5e/6 Cable Includes: [HDX-POE-TX, HDX-POE-RX and (PS12V2.5A Wall Mount)]

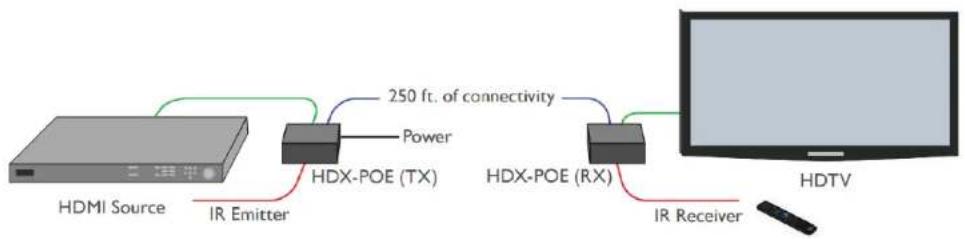

APPLICATION DIAGRAM

CONNECTING THE HDX-POE

1. Power off the HDMI source and display.
2. Connect an HDMI cable from the HDMI source to the HDMI IN port of the HDX-POE transmitter.
3. Connect an IR emitter (optional) to the IR OUT port on the transmitter.
4. Connect the HDX-POE transmitter to the HDX-POE receiver using a CAT5e/6 cable (up to 150ft).
5. Connect an IR receiver (optional) to the IR IN port on the receiver.
6. Connect an HDMI cable from the HDMI OUT port on the HDX-POE receiver to the HDMI Display.
7. Connect the power on the HDX-POE transmitter plugging in their power adapters (12VDC2A) or provide 12VDC input from the rear DC input port. NOTE: If the RX side has connected DC adapter, TX can get the DC power over the CAT5e/ CAT6 cable, so leave DC input port empty. Only 1 power supply is required for both units.
8. Power on the HDMI source, displays and speakers. The RX will read the EDID from the monitor, and then pass the data into the TX automatically.
