INSTALLATIE INSTRUCTIES MERETHE+ 110

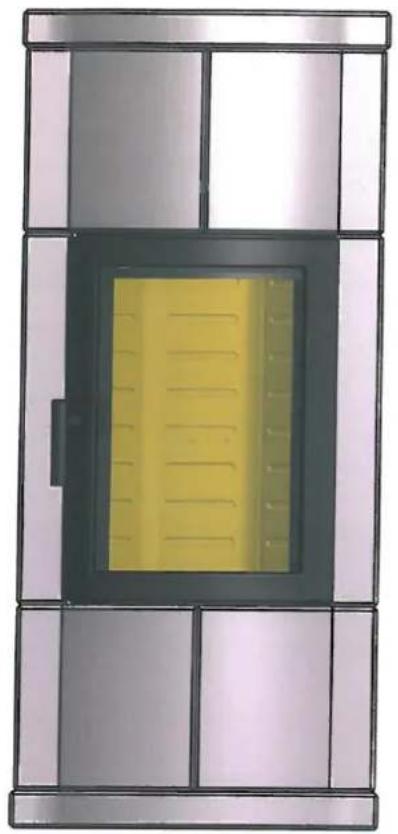

3D rendering of a cylindrical mechanical or electrical component with internal yellow and gray sections (no text or symbols visible)

Illustration of a cylindrical container with a yellow label on its side (no text or symbols)

Van harte gefeliciteerd met de aankoop van uw nieuwe, echte spekstenen kachel!

Neemt u alstublieft de tijd om de gehele installatie-instructies door te lezen voor u aan de installatie begint, dit geeft u een beter inzicht en voorkomt problemen.

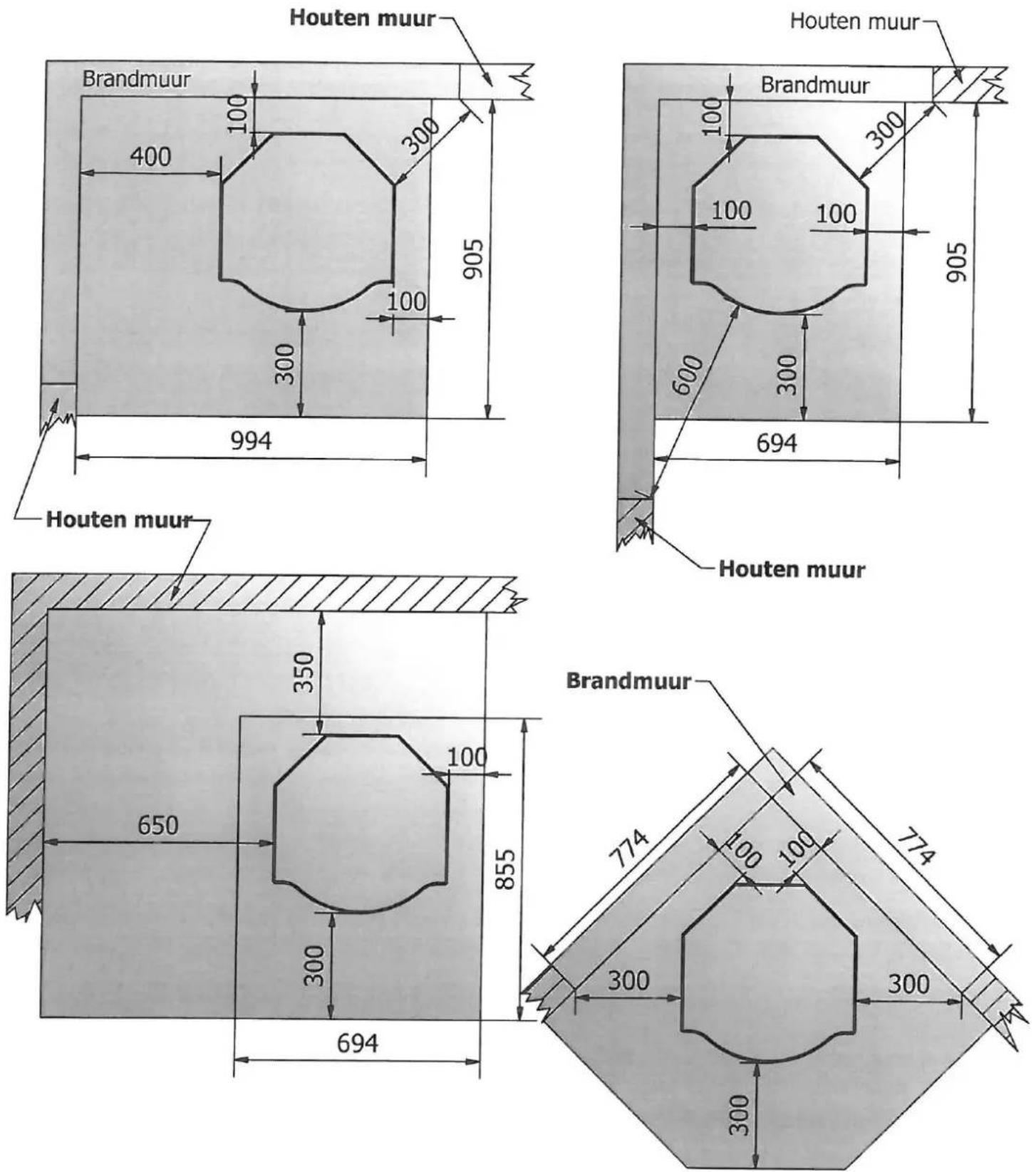

De ondergrond van de kachel moet op het gewicht van de kachel berekend zijn, en de ondergrond moet tot minstens 30 cm voor de deur uit vuurvast materiaal bestaan.

Voor u aan de installatie begint dient u alle delen uit te pakken en te controleren of alle delen schadevrij zijn. Zet alle stenen rechtop naast elkaar om een goed overzicht te hebben. Het is een voordeel om met twee personen te zijn bij de installatie aangezien sommige stenen vrij zwaar zijn. De stenen voorzichtig behandelen: speksteen is een zachte steen! Aangezien alle stenen van nature verschillend in structuur zijn is het een voordeel goed te bezien welke steen waar geplaatst kan worden, zodat ze optisch goed naast elkaar passen.

Bijgevoegd is ook een klein reparatiesetje met speksteenmeel en lijm. Dit kan gebruikt worden om kleine schades aan de stenen te repareren. De stenen moeten niet aan elkaar gelijmd worden!

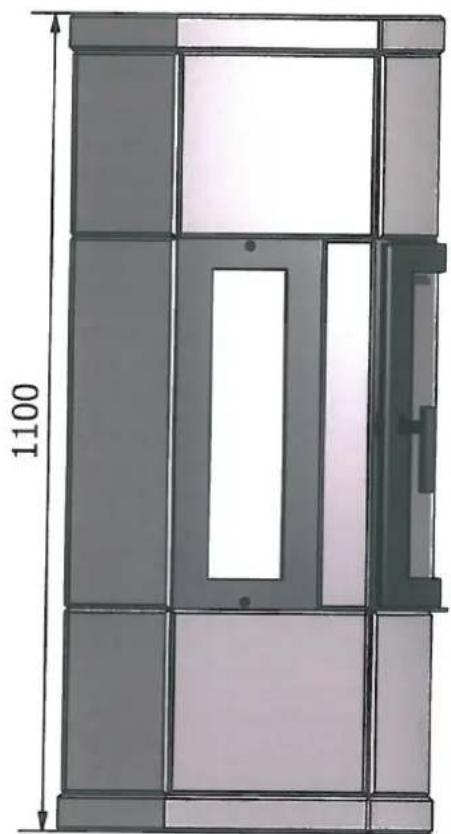

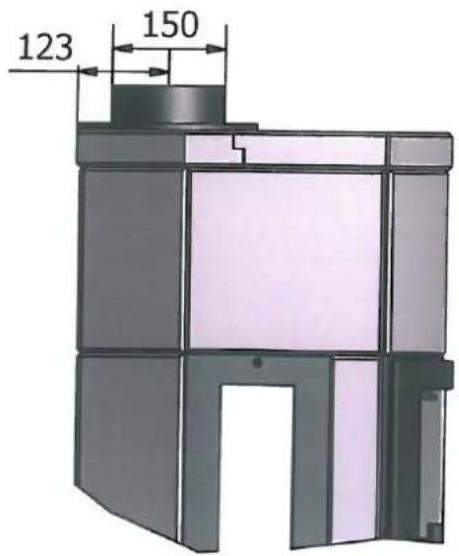

ROOKUITGANG ACHTER / ZIJKANT: ∅=125 ROOKUITGANG BOVEN: ∅=150

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 1		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

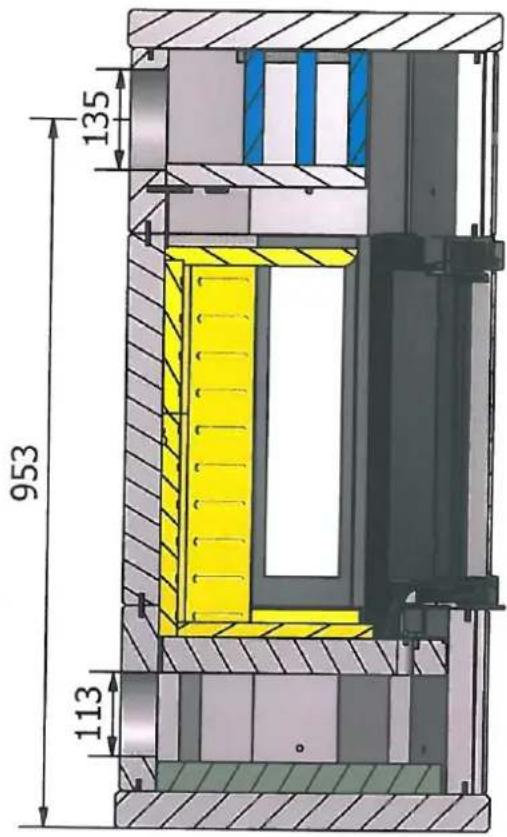

A-A (1:10)

Exterior view of a modern office building (no signage)

Architectural elevation drawing of a multi-story building facade with a vertical dimension labeled 1100 (no text or symbols beyond the dimension)

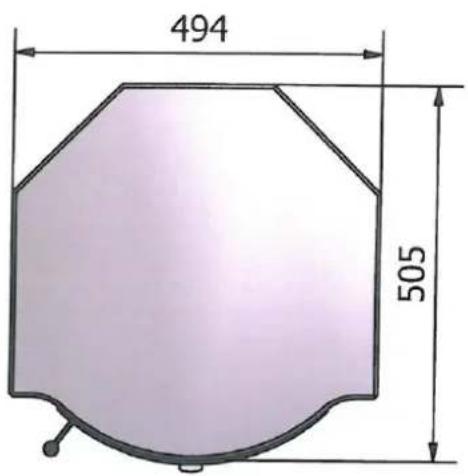

135 953 113

494 505

123 150

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 2		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 3		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Fig. 1

1. Leg de bodemplaat op de grond in water (bodemplaat heeft dezelfde dimensies als de topplaat, maar geen filt)
2. Leg de tweedelige 15-mm stalen ring op de bodemplaat
3. Zet de achterste steen met het gat ∅=113 voor toevoer van de verbrandingslucht op de ring.
4. Zet de zij- en frontstenen op hun plaats. Er blijft 5 mm ruimte over aan alle kanten.

Fig. 2

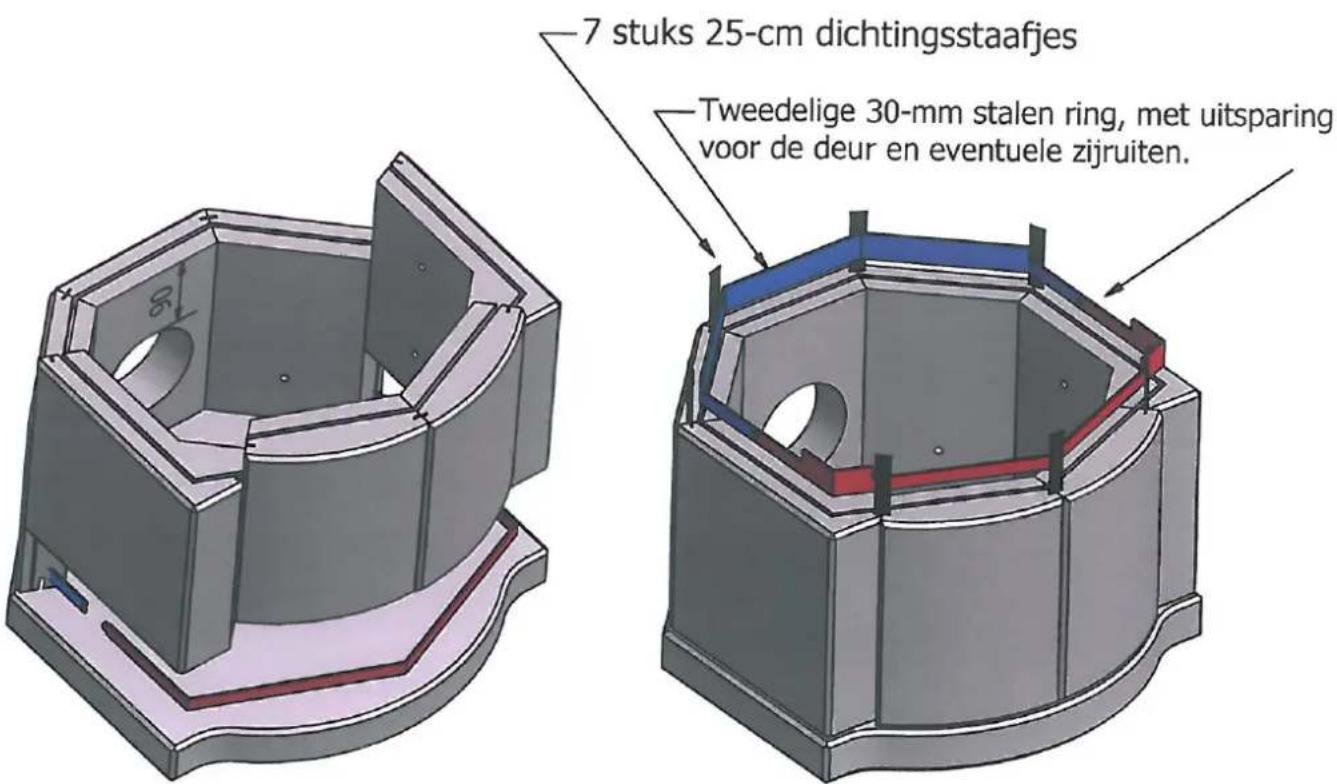

1. Leg de tweedelige 30 mm stalen ring met uitsparing voor de deur en eventuele zijruiten in de gleuf op de stenen.
2. Schuif 7 stuks 25-cm dichtingsstaafjes in de vertikale sporen tussen de stenen.

7 stuks 25-cm dichtingsstaafjes Tweedelige 30-mm stalen ring, met uitsparing voor de deur en eventuele zijruiten.

Fig. 1

Fig. 2

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 4		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Fig. 3

1. Zet 4 stuks steunstenen (158x100x40) voor de brandplaat op de bodemplaat.
2. Pas de steenwollenmat aan en leg die met de folie naar boven op de bodemplaat.

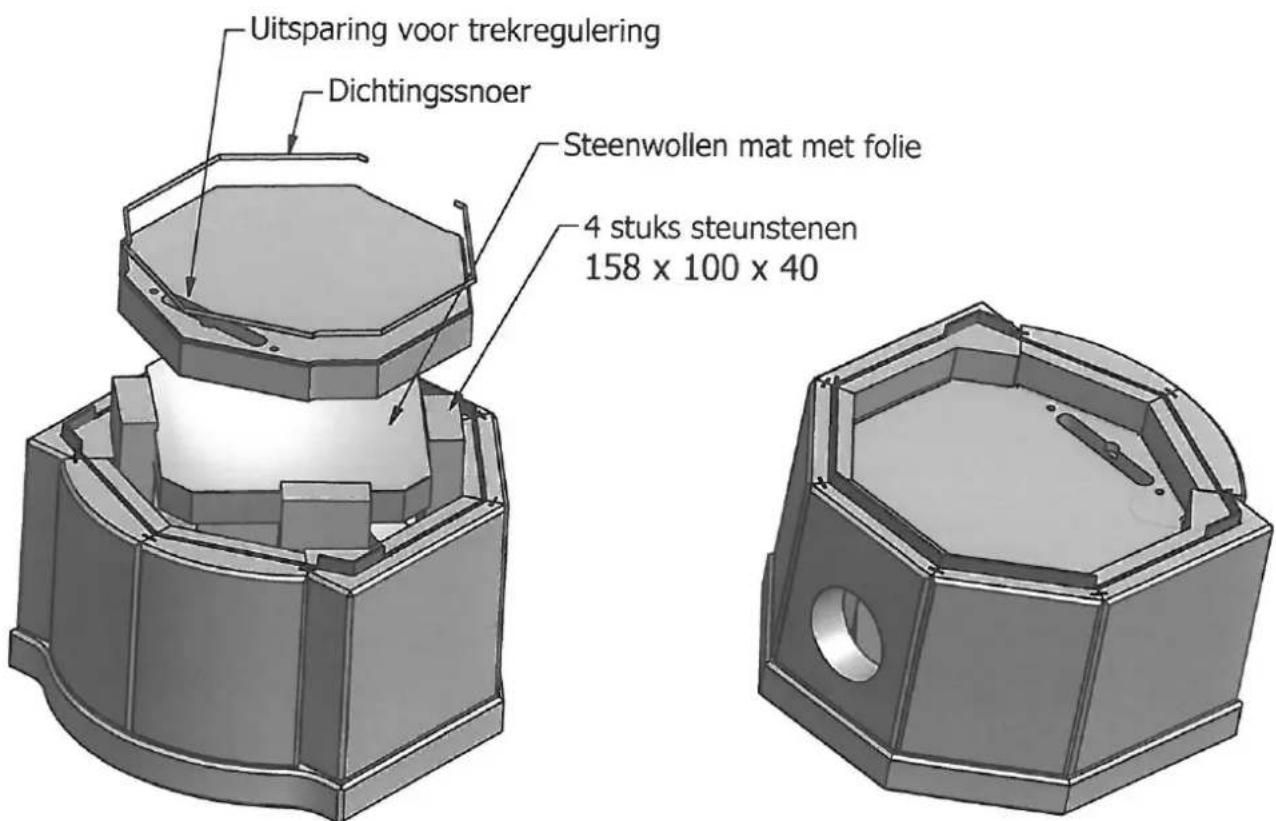

Fig. 4

1. Leg de brandplaat op de steunstenen, met spoor voor het dichtingssnoer naar boven gewend en de gaten voor de trekregulering naar voren.
2. Druk het dichtingssnoer in de uitsparing van de brandplaat.

Uitsparing voor trekregulering Dichtingssnoer Steenwollen mat met folie 4 stuks steunstenen 158 x 100 x 40

Fig. 3
Fig. 4

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 5		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Montage van de deur

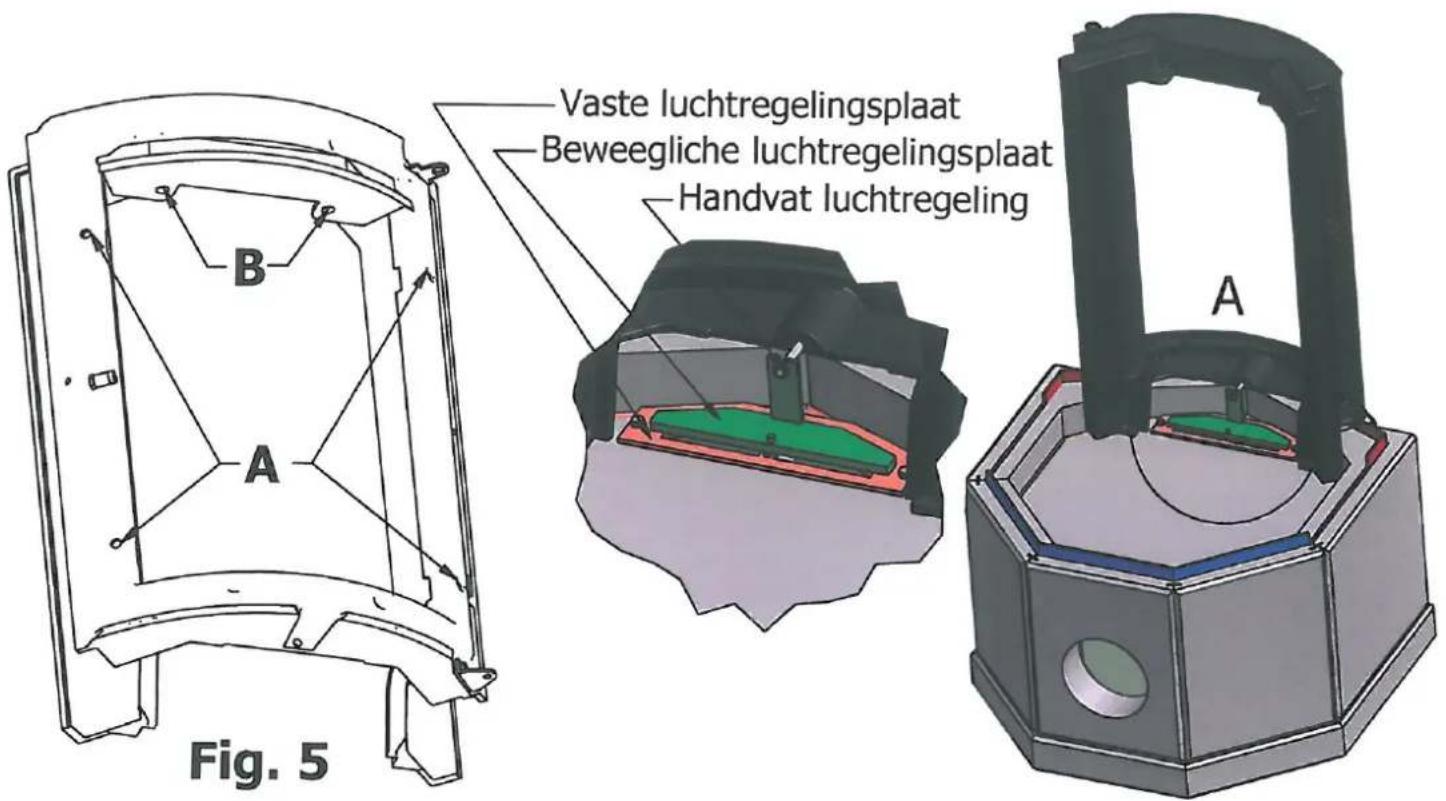

Fig. 5 en fig. 6

Installatie van de deur

Voor men met de installatie van de deur begint is het belangrijk om de zelfsluitfunctie van de deur nauwkeurig in acht te nemen!

1. Het deurblad openen, enkele mm omhoog halen en onder uit het scharnier trekken.
2. Beide met A (zie figuur) aangegeven schroeven met kruiskopschroevendraaier enigszins losmaken.
3. De 4 met B (zie figuur) aangegeven schroeven (13mm) enigszins losmaken.

De ruit is nu aan de binnenkant los zodat aan elke zijde van de deur halve stenen aangebracht kunnen worden.

Nadat de stenen aan de beide kanten van de deur aangebracht zijn de deurkarm weer vastmaken (pas op dat de veer helemaal aan de kant zit!) door punt 1-3 boven in omgekeerde volgorde te herhalen (voorzichtig aanschroeven).

Fig. 6

1. Plaats de deur
2. Zet de vaste trekreguleringsplaat in de twee gaten in de brandplaat
3. Breng de beweeglijke trekreguleringsplaat aan, en schroef het trekreguleringshandvat vast (deze moet precies afgesteld worden nadat de deursectie in zijn geheel aangebracht is).

Vaste luchtregelingsplaat Beweegliche luchtregelingsplaat Handvat luchtregeling A Fig. 5

Fig. 6

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 6		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

VOOR MODEL MET 1 ZIJRUIT ZIE P.8, ZONDER ZIJRUITEN ZIE P.9

Fig. 7

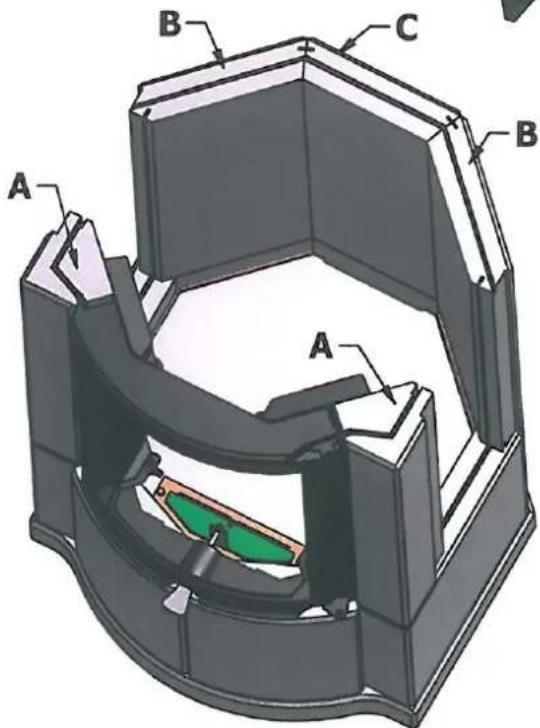

1. Zet twee halfstenen A (500x100x101) naast de deur, op de stalen ring.
2. Breng steen C (500x196x50) rondom aan, op de stalen ring.
3. Breng de achterste 2 hoekstenen B (500x214x50) aan.

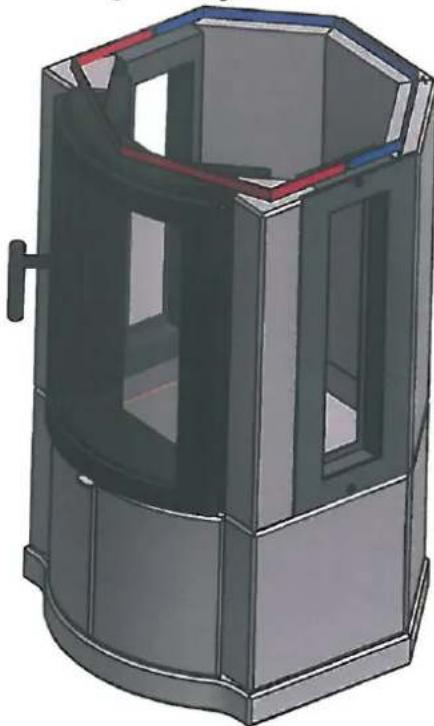

Fig. 8

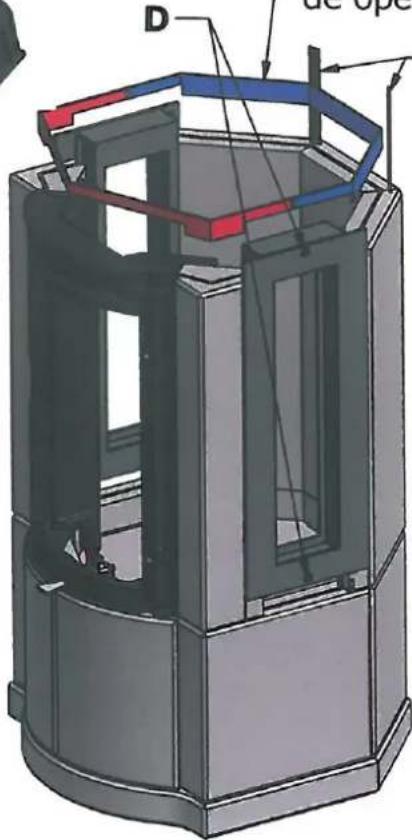

1. BELANGRIJK: de twee umbracoschroeven D losmaken, en de zijruiten in het spoor van de hoekstenen schuiven.
2. Druk de tweedelige 15/30-mm stalen ring met opening voor de deur en de zijruiten in de stenen (opening voor de deur naar voren gewend).
3. Schuif twee 50 cm dichtingsstaafjes in vertikale sporen tussen de stenen.
4. Kontroleer dat de zijruiten tegen de stenen aan zitten, schroef voorzichtig de umbracoschroeven D aan.
5. Justeer de luchtregeling en smeer iets vet op de draaibare delen.
6. Leg het deksel (zie figuur) op de luchtregeling.
7. Draai de losgemaakte schroeven (p.6) voorzichtig aan.
8. Hang het deurblad, in bijna gesloten positie zodat de zelfsluiterveer juist ligt, op zijn plaats. —15/30-mm-tweedelige-st

Deksel voor de luchtregeling

A B C B A

Fig. 7

D de opc

Fig. 8

15/30-mm-tweedelige-stalen ring met de opening naar voren

2 stuks 50-cm-stalen- dichtingsstaafjes

3D CAD model of a mechanical housing or enclosure with internal compartments and mounting brackets (no text or symbols visible)

Fig. 9

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 7		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

VOOR MODEL MET 1 ZIJRUIT

Fig. 10

1. Plaats twee stenen bij de deur: bij zijruit A1 (500x100x101); zonder zijruit: A2: (500x100x88,5).
2. Plaats de achterste hoeksteen B (500x214x50)
3. Plaats de drie achterste stenen C (500x196x50)

Fig. 11

1. BELANGRIJK: de twee umbracoschroeven D losmaken, en de zijruit in het spoor van de hoeksteen schuiven.
2. Druk de tweedelige 15/30-mm stalen ring met opening voor de deur en de zijruiten in de stenen (opening voor de deur naar voren gewend).
3. Schuif vier 50 cm dichtingsstaafjes in vertikale sporen tussen de stenen.
4. Kontroleer dat de zijruiten tegen de stenen aan zitten, schroef voorzichtig de umbracoschroeven D aan.
5. Justeer de luchtregeling en smeer iets vet op de draaibare delen.
6. Leg het deksel (zie figuur) op de luchtregeling.
7. Draai de losgemaakte schroeven (p.6) voorzichtig aan.
8. Hang het deurblad, in bijna gesloten positie zodat de zelfsluiterveer juist ligt, op zijn plaats.

50-cm dichtingsstaafjes

15/30 mm stalen ring, met uitsparing voor 1 zijruit Deksel over de trekregulering A2 A1 B C Umbracoschroeven

Fig. 10
Fig. 11

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 8		Edition	Sheet1/1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Deursectie voor model zonder zijruit

Fig. 12

1. Breng de twee halve stenen met spoor voor de deur naast de deur aan.
2. Breng 3 stenen rondom achter aan, op de stalen ring.
3. Druk de tweedelige 30 mm stalen ring op zijn plaats - opening naar voren
4. Schuif 4 stuks 25-cm dichtingsstaafjes in vertikale sporen tussen stenen.

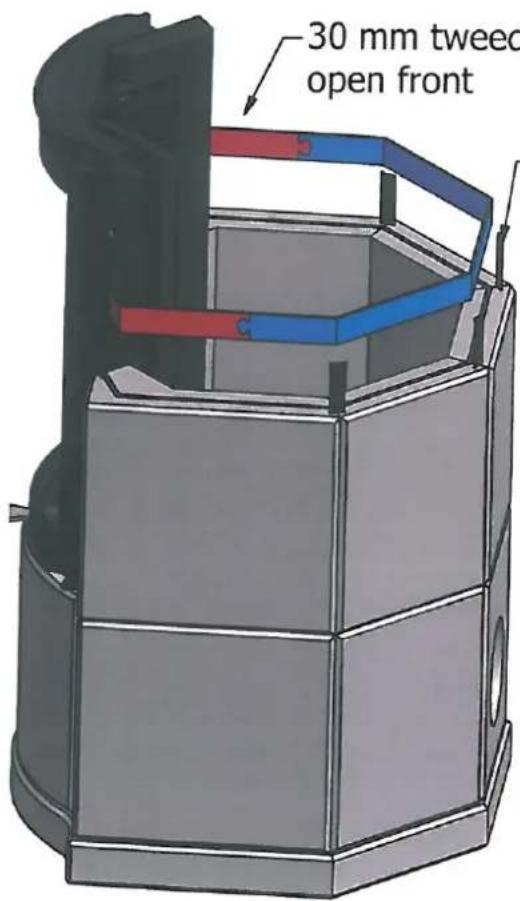

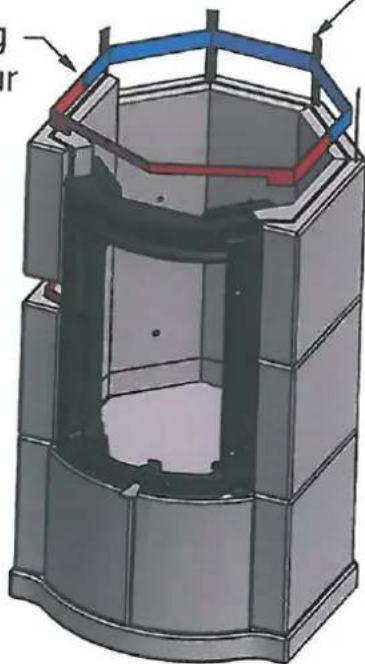

Fig.13

1. Breng de twee halve stenen met spoor voor de deur naast de deur aan.
2. Zet 3 stenen rondom, op de stalen ring.
3. Druk de tweedelige 30 mm stalen ring op zijn plaats - uitsparing naar voren
4. Schuif 4 stuks 25 cm dichtingsstaafjes in vertikale sporen tussen stenen.
5. Justeer de luchtregeling en smeer iets vet op de draaibare delen.
6. Leg het deksel (zie figuur) op de luchtregeling.

7. Draai voorzichtig de losgemaakte schroeven (p.6) aan.

8. Hang het deurblad, in bijna gesloten positie zodat de zelfsluiterveer juist ligt, op zijn plaats

30 mm tweed open front

Fig. 12

-4 stuks 25 cm dichtingsstaafjes

30 mm tweedelige stalen ring met uitsparing voor de deur

4 stuks 25 cm dichtingsstaafjes

3D technical illustration of a mechanical housing or enclosure with internal components and structural details (no visible text or symbols)

3D rendered image of a dark-colored object with a protruding rod (no text or symbols)

Deksel over trekregulering
Fig. 13

Designed by Frode Eggan	Checked by	Approved by Date			Date02.09.2014
Norsk Kleber AS
			Pagina 9			Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Installatie Vermiculitset (SkamolX) bij model met 2 zijruiten

Fig. 14

1. De SkamolX plaat A, met de gaten voor de secundaire lucht naar voren en naar boven gewend, op de brandplaat zetten.
2. Zet de SkamolXplaat B op A.
3. Schuif twee SkamolX platen C naast A en B.

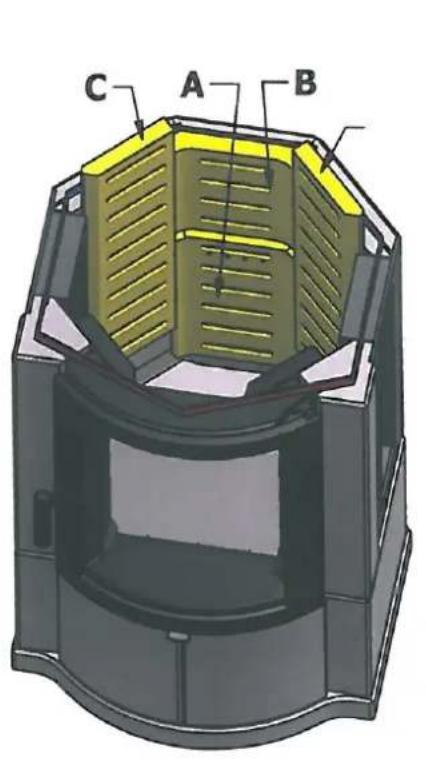

Fig. 15 en 16

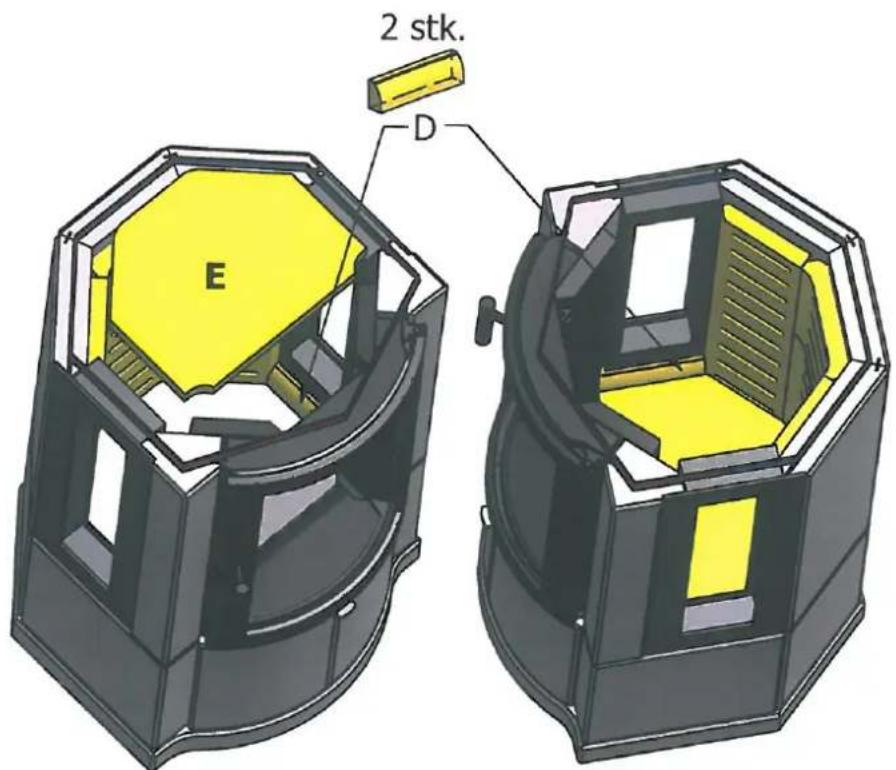

1. Zet twee SkamolX blokjes D onder de zijruiten.
2. Leg de SkamolX bodemplaat E op de spekstenen brandplaat.

C A B

Fig. 14

2 stk. D E

Fig. 15
Fig. 16

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 10		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Installatie vermiculitset (SkamolX) voor model met 1 zijruit

Fig. 17 en 18, model met 1 zijruit

1. De SkamolX plaat A, met de gaten voor de secundaire lucht naar voren en naar boven gewend, op de brandplaat zetten.
2. Zet de SkamolXplaat B op A.
3. Zet SkamolXplaat F op zijn plaats
4. Schuif SkamolX hoekplaten C op hun plaats.
5. Legg het SkamolX blokje D onder de zijruit.
6. Leg de bodemplaat SkamolX E op de brandplaat.

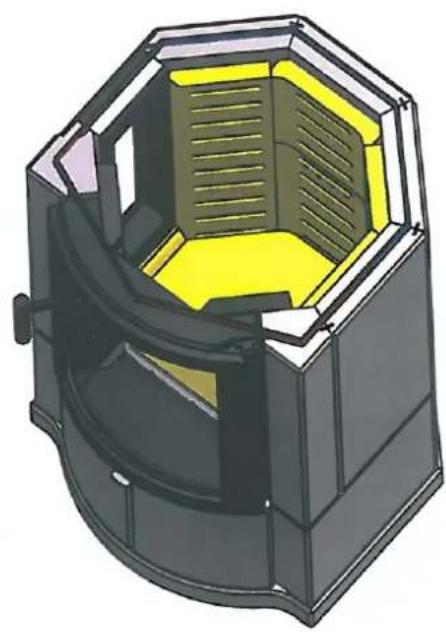

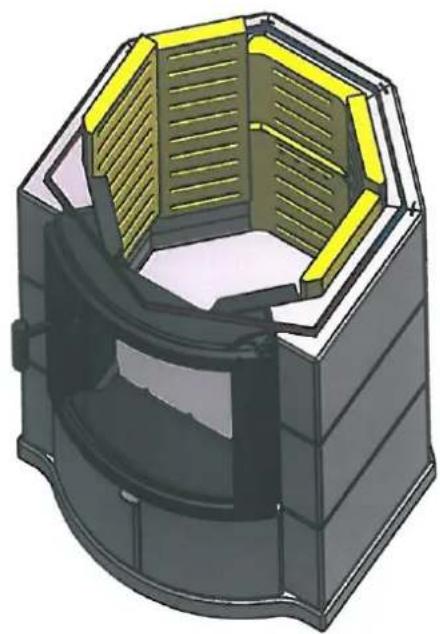

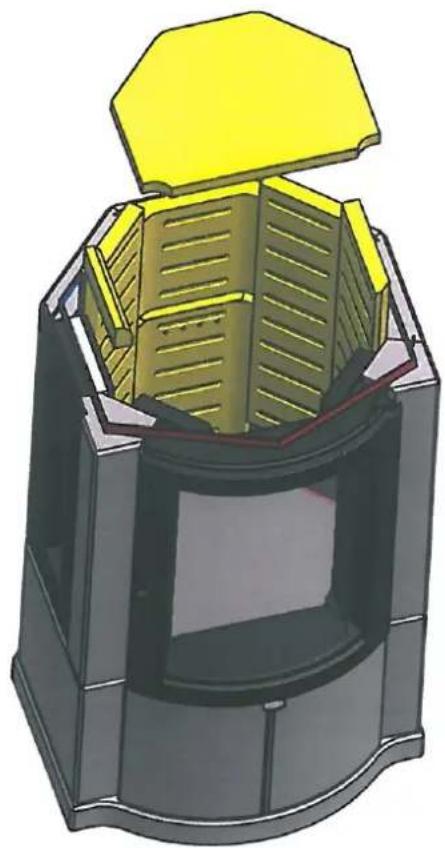

Fig. 19, model zonder zijruit

Zoals fig. 17, maar met twee zijden F, en zonder blokjes D.

3D cutaway illustration of a building interior with yellow and gold components (no text or symbols)

Fig. 17

3D technical illustration of a mechanical housing or enclosure with internal yellow and black components (no text or symbols)

Fig. 18

3D technical illustration of a mechanical housing or enclosure with yellow structural elements and internal compartments (no text or symbols)

Fig. 19

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 11		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES MERETHE +110

Fig. 21 - Sectie 1 boven de deur

1. Zet 8 stuks stenen op hun plaats, met de kleinste afstand van de gaten voor de stalen pennen naar beneden en naar binnen gewend.
2. Let de tweedelige 30 mm stalen ring op zijn plaats.
3. Schuif 7 stuks 25 cm stalen dichtingsstaafjes in de vertikale sporen tussen de stenen.
4. Druk een 8 mm stalen pen in het achterste gat.
5. Leg het SkamolXdak G op zijn plaats en houdt het vast zodat het niet voorover kiept.
6. Druk het stenstaafje tussen de stalen pen en de SkamolX plaat G.

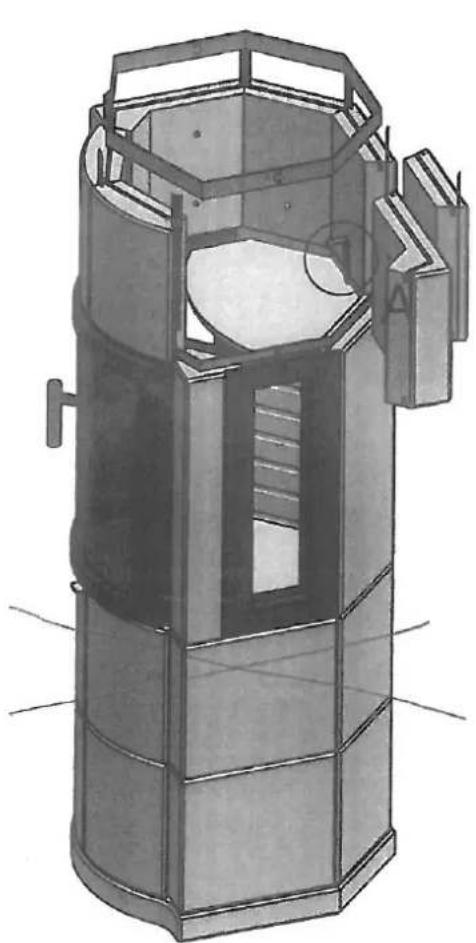

Fig. 22

1. Druk 5 stuks 8 mm stalen pennen in de 5 voorste gaten.
2. Leg de rookgeleiderplaat R1 (zevenkantig) met de opening naar achteren.

Bij model met 3 secties over de deur worden de stalen pennen en de rookgeleiderplaat zo aangebracht dat de opening naar voren is.

Technical illustration of a cylindrical industrial device with internal structure and mounting bracket (no text or symbols)

Fig. 21

Ste hou

A (1:4)

Steunblik voor het op zijn plaats houden van het SkamolXdak

R 1

Fig. 22

Designed by Frode Eggan	Checked by	Approved by Date		Date02.09.2014
Norsk Kleber AS
		Pagina 12		Edition	Sheet1/1

INSTALLATIE INSTRUCTIES MERETHE+ 110

Fig. 22 Labyrinth voor rookuitgang achter

1. Plaats 4 stk labyrinthstenen.
2. Druk het steunblik op de labyrinthplaatsen zodat de positie gefixeerd is.
3. Leg de topplaat bovenop (MOET NIET GESCHOVEN WORDEN).

Fig. 23 Labyrinth voor rookuitgang aan de zijkant

Zie de tekening voor het plaatsen van de stenen.

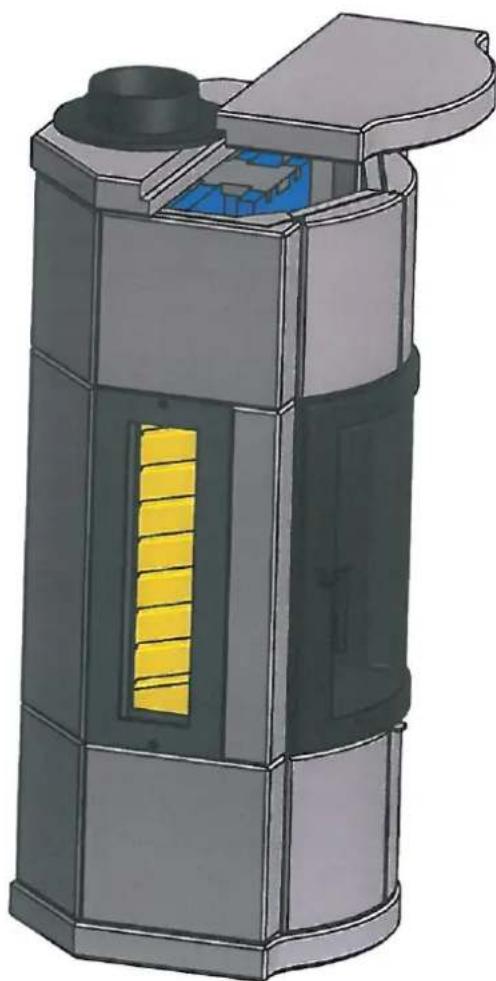

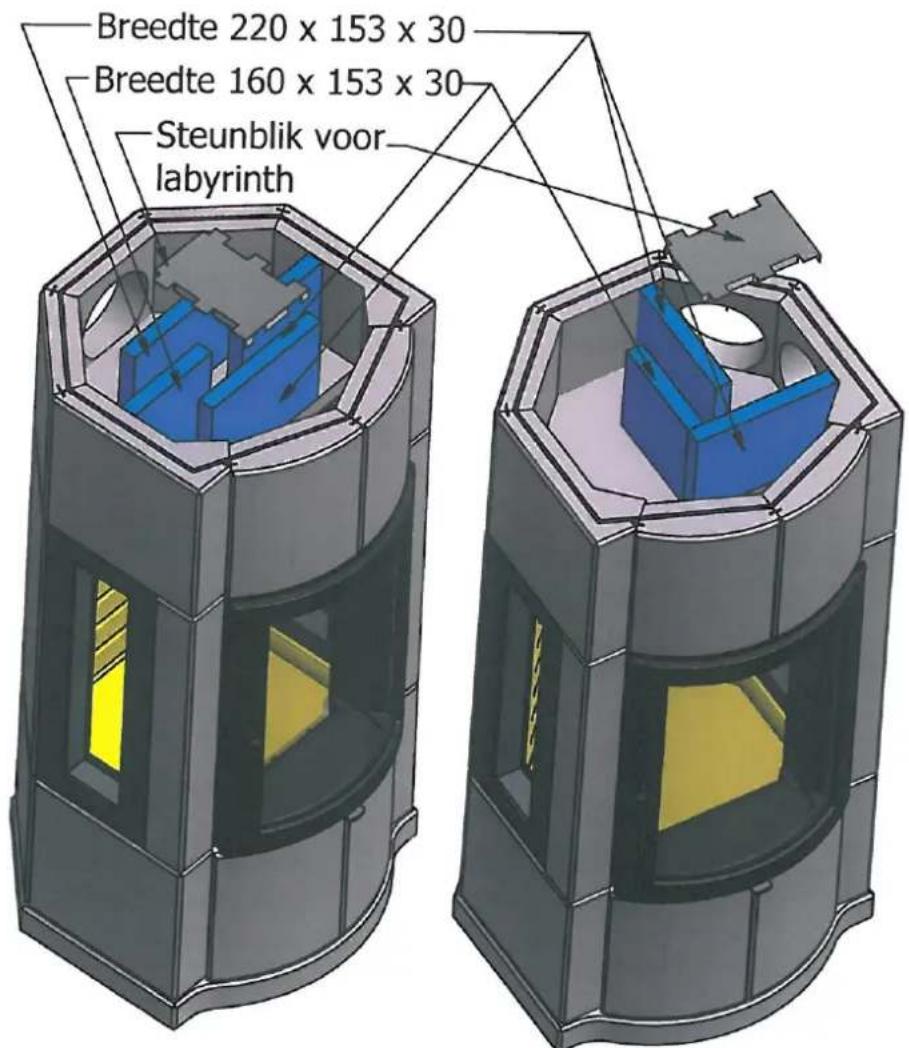

Fig. 24 Labyrinth voor rookuitgang boven

Zie onder fig. 23.

Dit model wordt met aansluiting op gat ∅=150 geleverd. Topplaat is gedeeld. Het voorste gedeelte wordt verwijderd bij het schoonmaken / vegen.

Breedte 220 x 153 x 30 Breedte 160 x 153 x 30 Steunblik voor labyrinth

Fig. 22

Illustration of a cylindrical industrial device with yellow internal components and a blue vent, no visible text or symbols

Fig. 23
Fig. 24
