Produkttyp	Gas-Umlaufwasserheizer
Marke	Buderus
Modell	U104 WKG
Brennstoff	Erdgas, Flüssiggas
Wasserdruck (Betrieb)	0,75 - 1,0 bar
Display	Zweistellige 7-Segment-Anzeige für Betriebs- und Störmeldungen
Bedienfeld	Abdeckung, Netzschalter, Gasabsperrhahn, Servicetaste, Reset-Taste, Pumpenschalter
Heizbetrieb	Normaler Heizbetrieb (Anzeige „H“)
Brauchwasserbetrieb	Normaler Brauchwasserbetrieb (Anzeige „=“)
Startprogramm	Ca. 30 Sekunden bis Brennerzündung
Frostschutz	Pumpenschalter auf Stellung 2 (24 h Nachlauf) bei Frostgefahr
Sicherheitseinrichtungen	Gashauptabsperreinrichtung, thermische Ablaufsicherung, Überdruckventil (nicht explizit genannt, aber typisch)
Wartungsintervall	Jährlich durch Fachfirma
Inbetriebnahme	Wasserdruck prüfen, Gas öffnen, Netzschalter auf I, nach ca. 30 s zündet Brenner
Außerbetriebnahme	Netzschalter auf 0, Gasabsperrhahn schließen, bei längerer Abwesenheit Wasserzuleitung schließen
Störmeldung „Brenner zündet nicht“	Reset-Taste drücken; bei wiederholtem Fehler Fachfirma rufen
Betriebsbereit-Anzeige	Display zeigt „0“ nach Drücken der Servicetaste (Buchstaben A, H, L, P, U, Y)
Raumtemperaturregler	Externer Regler (nicht im Lieferumfang) für Temperaturwahl
Verbrennungsluft	Frei von Halogen-Kohlenwasserstoffen und starkem Staub halten
Zugelassene Fachfirmen	Konzessionierte Fachfirma für Gas- und Elektroarbeiten

Häufig gestellte Fragen - U104 WKG BUDERUS

Wie nehme ich den Buderus U104 WKG in Betrieb?

Öffnen Sie die Abdeckung des Bedienfeldes, prüfen Sie den Wasserdruck (0,75-1,0 bar), stellen Sie den Raumtemperaturregler auf höchste Stufe, öffnen Sie den Gasabsperrhahn (eindrücken und nach links drehen), und schalten Sie den Netzschalter auf 'I'. Nach ca. 30 Sekunden zündet der Brenner.

Was tun bei Gasgeruch?

Kein offenes Feuer, nicht rauchen, Funken vermeiden. Keine elektrischen Schalter benutzen. Gas-Hauptabsperreinrichtung schließen. Fenster und Türen öffnen. Hausbewohner warnen und Gebäude verlassen. Von außerhalb das Gasversorgungsunternehmen oder eine Fachfirma anrufen.

Wie überprüfe ich den Wasserdruck?

Der Wasserdruck wird am Manometer (Abb. 1, Pos. 2) abgelesen. Der Normalbereich liegt zwischen 0,75 und 1,0 bar. Bei häufigem Wasserverlust lassen Sie die Ursache von einer Fachfirma prüfen.

Was bedeuten die Anzeigen auf dem Display?

Das Display zeigt zweistellige Meldungen. Drücken Sie die Servicetaste, um das zweite Zeichen zu sehen. '0' mit Buchstaben (A, H, L, P, U, Y) bedeutet betriebsbereit. 'H' zeigt normalen Heizbetrieb, '=.' normalen Brauchwasserbetrieb. Blinkende '6' mit 'A' bedeutet Brenner hat nicht gezündet – Reset drücken.

Wie schalte ich das Gerät aus?

Öffnen Sie die Abdeckung, stellen Sie den Netzschalter auf '0', schließen Sie den Gasabsperrhahn (nach rechts drehen). Bei längerer Abwesenheit auch die Wasserzuleitung schließen.

Wie oft muss die Wartung durchgeführt werden?

Die Reinigung und Wartung ist einmal jährlich durch eine Fachfirma durchzuführen. Dabei wird die Gesamtanlage auf Funktion geprüft, und Mängel werden behoben.

Was mache ich bei Frostgefahr?

Stellen Sie den Pumpenschalter auf Stellung 2 (Pumpennachlaufzeit 24 h). Lassen Sie den Netzschalter auf 'I' und den Gasabsperrhahn geöffnet. Den Raumtemperaturregler auf niedrigste Temperatur oder Frostschutz stellen. Bei vollständiger Außerbetriebnahme das Wasser aus der Anlage ablassen.

Welche Brennstoffe sind zugelassen?

Das Gerät ist für Erdgas und Flüssiggas ausgelegt. Der Anschluss und die Umstellung dürfen nur durch eine Fachfirma erfolgen.

Was tun, wenn der Brenner nach mehrmaligem Reset nicht zündet?

Drücken Sie die Reset-Taste (Abb. 2, Pos. 3). Wenn der Brenner nach mehreren Versuchen nicht anspringt, informieren Sie eine Fachfirma. Notieren Sie sich die angezeigte Störmeldung.

Darf ich selbst Reparaturen durchführen?

Nein. Alle Arbeiten an gasführenden Teilen sowie Montage, Inbetriebnahme, Wartung und Instandhaltung dürfen nur von einer konzessionierten Fachfirma ausgeführt werden.

BEDIENUNGSANLEITUNG U104 WKG BUDERUS

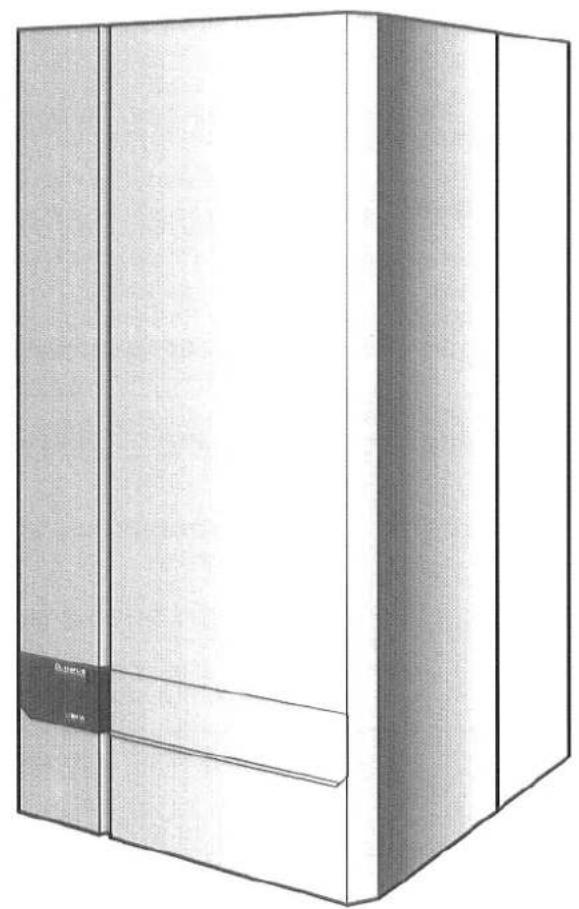

Gas-Umlaufwasserheizer U104 WG / WKG

Liebe Kundin, lieber Kunde,

der Buderus Gas-Umlaufwasserheizer U104 WG / WKG ist nach den neuesten technologischen Erkenntnissen und sicherheitstechnischen Regeln konstruiert und gefertigt. Dabei wurde auf die Bedienungsfreundlichkeit besonders Wert gelegt.

Zur optimal sicheren, wirtschaftlichen und umweltfreundlichen Nutzung der Anlage empfehlen wir Ihnen, die Sicherheitshinweise und die Bedienungsanleitung zu beachten.

Sicherheitshinweise

Bei Gasgeruch: 1. Kein offenes Feuer! Nicht rauchen!

1. Funkenbildung vermeiden! Keine elektrischen Schalter benutzen, auch nicht Telefon, Stecker und Klingel!
2. Gas-Hauptabsperreinrichtung schließen!
3. Fenster und Türen öffnen!
4. Hausbewohner warnen und Gebäude verlassen!
5. Gasversorgungsunternehmen oder Heizungfachfirma von außerhalb des Gebäudes anrufen!

In anderen Gefahrenfällen sofort Gas-Hauptabsperreinrichtung schließen und Anlage stromlos machen, z.B. Heizungsnotschalter vor dem Heizraum ausschalten.

Aufstellungs-/Heizraum

Die Zu- und Abluftöffnungen dürfen nicht verkleinert oder verschlossen werden.

Entzündliche Materialien oder Flüssigkeiten dürfen nicht in der Nähe des Heizkessels gelagiert oder verwendet werden.

Zur Vermeidung von Kesselschäden ist eine Verunreinigung der Verbrennungsluft durch Halogen-Kohlenwasserstoffe (z.B. enthalten in Sprühdosen, Lösungs- und Reinigungsmitteln, Farben, Klebern) und durch starken Staubanfall auszuschließen. Der Aufstellungsraum des Heizkessels muß frostsicher und gut belüftet sein.

Arbeiten an der Heizungsanlage

Die Montage, der Brennstoff- und Abgasanschluß, die Erstinbetriebnahme, der Stromanschluß sowie die Wartung und Instandhaltung dürfen nur durch eine Fachfirma ausgeführt werden. Arbeiten an gasführenden Teilen sind von einer konzessionierten Fachfirma auszuführen.

Der Betreiber ist nach Heizungsanlagen-Verordnung §9 verpflichtet, eine Reinigung und Wartung durchzuführen oder durchführen zu lassen.

Die Reinigung und Wartung ist einmal jährlich durchzuführen! Dabei ist die Gesamtanlage auf ihre einwandfreie Funktion zu prüfen. Aufgefundene Mängel sind umgehend zu beheben.

Wir empfehlen, einen Wartungsvertrag mit einer Fachfirma abzuschließen.

Einweisung in die Funktion und Bedienung

Der Ersteller hat den Anlagenbetreiber mit der Funktion und der Bedienung der Heizungsanlage vertraut zu machen und ihm die technischen Unterlagen zu übergeben.

Inbetriebnahme

■ Abdeckung des Bedienfeldes öffnen (Abb. 1, Pos. 1).
■ Wasserdruck überprüfen (Abb. 1, Pos. 2).

Bei einem Druck unter 0,75 bar Wasser auffüllen und Anlage entlüften. Max. Wasserdruck 1,0 bar.

Bei häufigem Wasserverlust durch eine Fachfirma Ursache ermitteln und beseitigen lassen.

■ Raumtemperaturregler auf höchste Temperatur stellen.
Gasabsperrhahn öffnen: eindrücken und nach links in senkrechte Position drehen (Abb. 1, Pos. 3).
■ Netzschalter (Abb. 1, Pos. 4) auf Stellung „I“ stellen. Gerät beginnt mit dem Startprogramm, und nach ca. 30 s zündet der Brenner.
■ Abdeckung des Bedienfeldes schließen.
■ Raumtemperaturregler auf die gewünschte Temperatur stellen.

Bitte Bedienungsanleitung des Raumtemperaturreglers beachten

Frostgefahr für die Heizungsanlage

Bei Frostgefahr für die Heizungsanlage Schalter „pump“ auf Stellung 2 (Pumpennachlaufzeit 24 h) stellen (Abb. 2, Pos. 4).

Betriebs- und Störmeldungen

Der Betriebszustand oder eine eventuelle Störung worden auf dem Display (Abb. 2, Pos. 1) angezeigt. Die Meldung besteht aus zwei Zeichen. Nach Drücken der Servicetaste (Ab. 2, Pos.2) wird das zweite Zeichen angezeigt.

Alle Meldungen, die nicht in der Tabelle enthalten sind, sollten Sie sich notieren. Es sind Störungen, zu deren Beseitigung Sie eine Fachfirma hinzuziehen sollten.

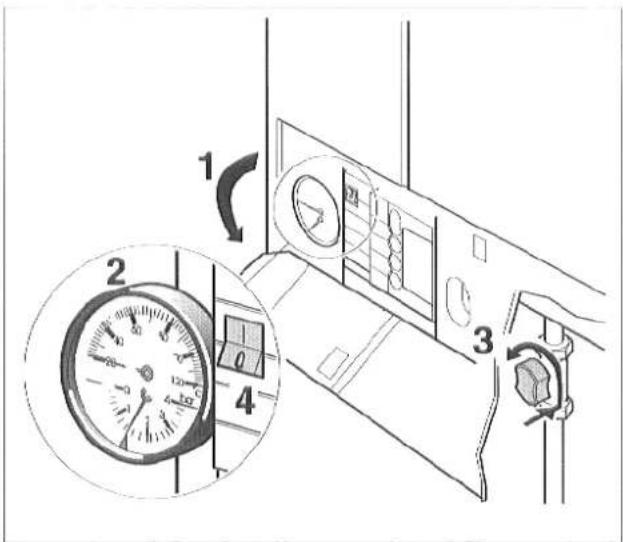

Abb. 1 Bedienfeld, Druckanzeige, Gasabsperrhahn

1 display 2 service 3 reset 4 pump 1 - 2

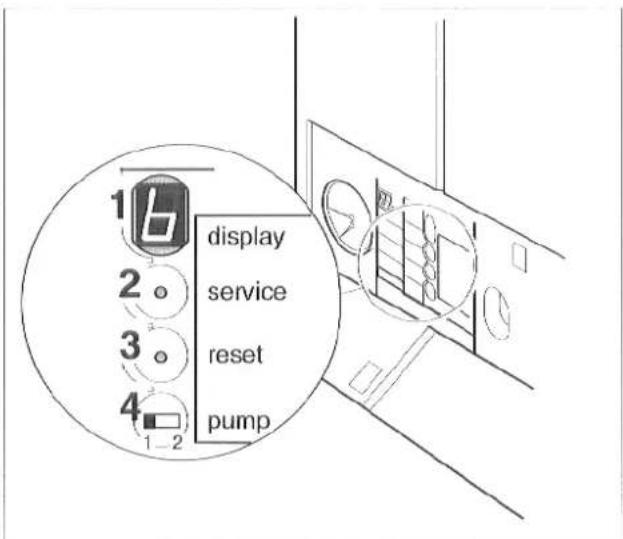

Abb. 2 Display

Brennstoffe

Erdgas, Flüssiggas

Anzeige	Anzeige nach Drücken der Servicetaste (Abb. 2, Pos. 2)	Bedeutung	Behebung
0	A, H, L, P, U, Y	Gerät ist betriebsbereit
6(nach dreimaligem Startversuch blinkend)	A	Brenner hat nicht gezündet	Reset-Taste (Abb. 2, Pos. 3) drücken.Läuft nach mehrmaligem Entriegeln der Brenner nicht an, Fachfirma informieren
—.	H	normaler Heizbetrieb
=.	H	normaler Brauchwasser-betrieb

Außerbetriebnahme

■ Abdeckung des Bedienfeldes öffnen.
■ Netzschalter (Abb. 3, Pos. 1) auf Stellung „0“ stellen.
■ Gasabsperrhahn schließen: nach rechts drehen (Abb. 3, Pos. 2).
■ Abdeckung des Bedienfeldes schließen.
Bei längerer Abwesenheit auch Wasserzuleitung schließen.

Frostgefahr für die Heizungsanlage

■ Netzschalter auf Stellung „l“ und Gasabsperrhahn geöffnet lassen.
■ Raumtemperaturregler auf niedrigste Temperatur bzw. Frostschutz stellen.

Sollten Sie die Anlage auch bei Frostgefahr vollständig außer Betrieb nehmen, so muß das Wasser aus der gesamten Anlage abgelassen werden.

Frostschutzmittel dürfen nicht verwendet werden.

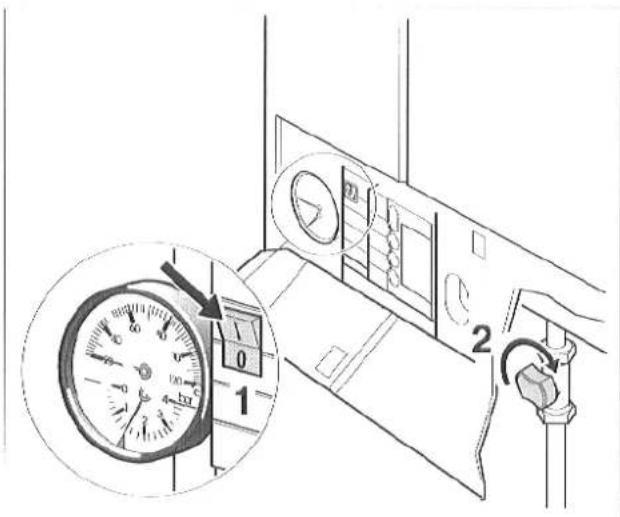

Abb. 3 Netzschalter, Gasabsperrhahn
