BEDIENUNGSANLEITUNG Logamatic 4112 BUDERUS

Regelgeräte Logamatic 4111, 4112 und 4116

Das Gerät entspricht den grundlegenden Anforderungen der zutreffenden Normen und Richtlinien.

Die Konformität wurde nachgewiesen. Die entsprechenden Unterlagen und die Konformitätserklärung sind beim Hersteller hinterlegt.

Technische Änderungen vorbehalten!

Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten geringfügig abweichen.

Aktualisierung der Dokumentation

Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf.

Herstelleranschrift

Buderus Heiztechnik GmbH

D-35573 Wetzlar

http://www.heiztechnik.buderus.de

E-Mail: [e-mail]

Dokumenten-Nr.: 6301 2898

Ausgabedatum: 05/2001

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

1 Gefahren- und Sicherheitshinweise .....4

2 Einleitung....5

2.1 Bedieneinheit MEC 2 ....5

2.2 Funktionen ....5

3 Regelgerät Logamatic 4112 – Bedienelemente .....6

4 Bedieneinheit MEC 2 ....7

5 Heizkreise mit Bedieneinheit MEC 2 .....8

6 Module....9

7 Kurzbedienungsanleitung .....20

8 Anzeigen aufrufen und ändern .....22

8.1 Heizkreis auswählen....22

8.2 Betriebswerte aufrufen .....23

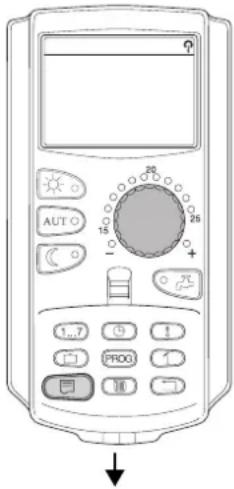

8.3 Standardanzeige ändern.....24

8.4 Datum und Uhrzeit eingeben .....25

9 Raumtemperatur einstellen .....27

9.1 Raumtemperatur einstellen für alle dem MEC 2 zugeordneten Heizkreise .....27

9.2 Raumtemperatur einstellen für Heizkreise ohne Fernbedienung.....29

9.3 Raumtemperatur einstellen für Heizkreise mit eigener Fernbedienung (z. B. BFU, BFU/F)....31

10 Warmwassertemperatur-Regelung .....32

10.1 Warmwassertemperatur einstellen .....32

10.2 Warmwasser Einmalladung .....33

11 Zirkulationspumpen-Ansteuerung .....38

11.1 Dauer-Intervallbetrieb einstellen .....38

11.2 Thermische Desinfektion .....41

12 Standardprogramm....42

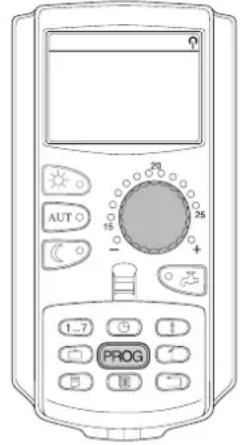

12.1 Programm für einen Heizkreis auswählen . .43

13 Standardprogramm ändern .....44

13.1 Schaltpunkte zeitlich verschieben.....44

13.2 Schaltpunkte einfügen .....46

13.3 Schaltpunkte löschen .....49

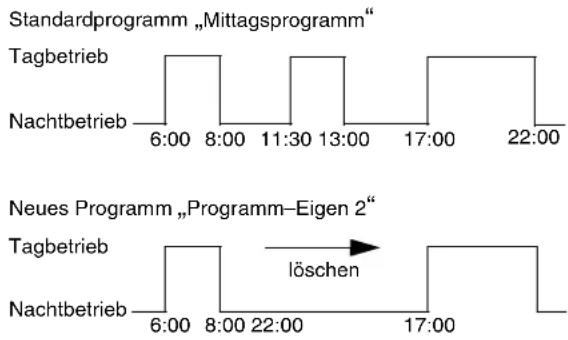

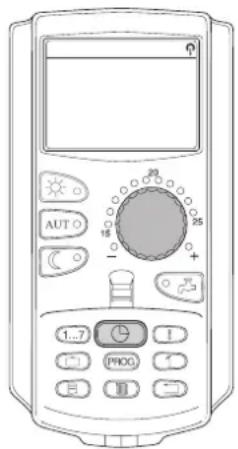

13.4 Eine Heizphase löschen....51

13.5 Heizphasen verbinden .....53

14 Neues Heizprogramm erstellen .....55

15 Neues Warmwasserprogramm eingeben ....60

16 Neues Zirkulationspumpenprogramm eingeben ....63

17 Urlaubsprogramm....66

17.1 Urlaubsprogramm eingeben .....66

17.2 Urlaubsprogramm unterbrechen und wieder fortsetzen.....68

18 Raumtemperaturfühler abgleichen .....69

19 Abgastest für Wandheizkessel .....70

20 Wirtschaftlich Heizen und Energie sparen .... 71

21 Störungen und Abhilfe 72

22 Betrieb im Störfall 74

22.1 Notbetrieb 74

22.2 Heizbetrieb über Handschalter ..... 74

23 Einfache Störungsbehebung ..... 77

24 Einstellprotokoll 78

25 Stichwortverzeichnis.... 79

1 Gefahren- und Sicherheitshinweise

1 Gefahren- und Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch.

Alle Arbeiten, die ein Öffnen des Regelgerätes erfordern, dürfen nur von einer Fachfirma durchgeführt werden.

Vor dem Öffnen des Regelgerätes muss die Anlage mit dem Heizungsnotschalter oder der Haussicherung vom Stromnetz getrennt werden.

Im Gefahrenfall Heizungsnotschalter vor dem Heizungsraum ausschalten.

Lassen Sie Störungen an der Heizungsanlage sofort durch eine Fachfirma beheben.

Warnung vor unsachgemäßem Betrieb der Anlage!

Lassen Sie sich von Ihrer Heizungsfachfirma ausführlich in die Bedienung der Anlage einweisen.

Sie dürfen nur die in dieser Anleitung angegebenen Betriebswerte eingeben und ändern.

Andere Eingaben verändern die Steuerprogramme der Heizungsanlage und können zu Fehlfunktionen der Anlage führen.

Warnung

Thermische Desinfektion

Die Warmwasserbereitung ist mit einem Programm zur thermischen Desinfektion ausgerüstet. Diese Funktion kann von der Heizungsfachfirma bei der Installation aktiviert werden. Dienstags ab 1:00 Uhr wird das gesamte Warmwassersystem auf 70 °C erhitzt. Diese Einstellung kann auf Wunsch jederzeit von Ihrer Fachfirma verändert werden.

Wenn der Warmwasserkreislauf Ihrer Heizungsanlage keinen thermostatgeregelten Mischer hat, dürfen Sie in dieser Zeit das Warmwasser nicht ungemischt aufdrehen! Verbrühungsgefahr!

Warnung

Abgastest!

Während des Abgastestes besteht Verbrühungsgefahr. Drehen Sie immer erst den Kaltwasserhahn auf und mischen Sie sich das Warmwasser nach Bedarf zu.

Vorsicht

Frostschutz!

Der Frostschutz ist nur bei eingeschaltetem Regelgerät aktiv.

Lassen Sie bei ausgeschaltetem Regelgerät das Wasser aus dem Kessel, dem Speicher und den Rohren der Heizungsanlage ab!

Nur wenn das ganze System trocken ist, besteht keine Frostgefahr.

Wichtige Hinweise zur Inbetriebnahme

Prüfen Sie, ob die Handschalter auf dem Regelgerät und auf den eingesetzten Modulen auf AUT stehen.

Das Regelgerät einschalten.

Bitte beachten!

Einschalten:

Schalten Sie erst das Regelgerät ein, dann den Wandkessel.

Ausschalten:

Schalten Sie erst den Wandkessel ab, dann das Regelgerät.

Achten Sie darauf, dass die Wärmeabnahme erfolgt, da sonst der Wandkessel abschaltet und anschließend auf Störung geht.

2 Einleitung

Diese Bedienungsanleitung beschreibt die Regelgeräte Logamatic 41xx. Mit den Funktionsmodulen des Buderus Systems 4000 lässt sich ein Regelgerät kombinieren, dass individuell nach Kundenwünschen zusammengestellt werden kann.

Die Regelgeräte Logamatic 41xx sind je nach Ausführung in der Mitte mit der Bedieneinheit MEC 2 oder mit dem Kesseldisplay (ZM 435) ausgestattet. Die Steckplätze links und rechts können mit unterschiedlichen Modulen besetzt sein.

Je nach Kombination mit den von Buderus angebotenen Funktionsmodulen wird aus der Regelgerätegrundeinheit Logamatic 4112 z. B. ein Regelgerät Logamatic 4111 oder Logamatic 4116.

Die Bedieneinheit MEC 2 erkennt automatisch die eingesetzten Funktionsmodule. Entsprechend werden nur die tatsächlich einstellbaren Funktionen im Display der Bedieneinheit MEC 2 angezeigt.

2.1 Bedieneinheit MEC 2

Der MEC 2 ist das zentrale Bedienelement.

Das Bedienkonzept lautet: „Drücken und Drehen“

Funktionen und Betriebswerte werden im Display angezeigt.

„Die Regelung spricht Ihre Sprache.“

Über die Tasten können Sie die Funktionen bedienen, die entsprechenden Anzeigen erscheinen im Display. Wird eine Taste gedrückt und gedrückt gehalten, können Sie mit dem Drehknopf den Wert verändern.

Nach Loslassen der Taste ist der neue Wert übernommen und gespeichert.

Einige Funktionen, z.B. die Tag-Raumtemperatur, die Nacht-Raumtemperatur, ggf. die Warmwassertemperatur oder den automatischen Heizbetrieb können Sie direkt über entsprechende Tasten erreichen.

Hinter einer Klappe befinden sich Tasten für weitere Einstellungen, z.B. um Wochentage einzugeben oder um die Uhrzeit einzustellen.

Wird nach einiger Zeit keine Eingabe vorgenommen, schaltet das Gerät automatisch in die Standardanzeige zurück.

2.2 Funktionen

Abhängig davon, welche Funktionsmodule eingesetzt wurden, enthält das Regelgerät folgende Funktionen:

• 7-Kanal-Zeitschaltuhr mit Wochenprogramm
  – Automatische Zeiteinstellung mit Funkuhr (Weitere Hinweise zum Funkuhrempfang erhalten Sie im Kapitel 8.4)
  – Automatische Sommer-/Winterumschaltung
  – Warmwasserbereitung mit Einschaltoptimierung
  – Warmwasser-Vorrangschaltung
• Urlaubsprogramm
  – Party- und Pausefunktion
• Frostschutzfunktion
• 8 Standardprogramme zur Auswahl. Sollte kein Programm Ihren Vorstellungen entsprechen, können Sie Ihr Wunschprogramm eingeben.
• Pumpennachlauf für Heizkreispumpe und Speicher-ladepumpe je nach Betriebsbedingungen
  – Kondenswasserschutz für Umlaufwasserheizer
  – Automatische Adaption der Heizkennlinie
  – Selbstlernende Ein- und Ausschaltoptimierung
  – Auswahl zwischen Außen- und Raumtemperaturregelung
• Mehrkesselbetrieb
• Antiblockierfunktion

Einmal pro Woche werden die Pumpen und Mischer für eine kurze Zeit eingeschaltet.

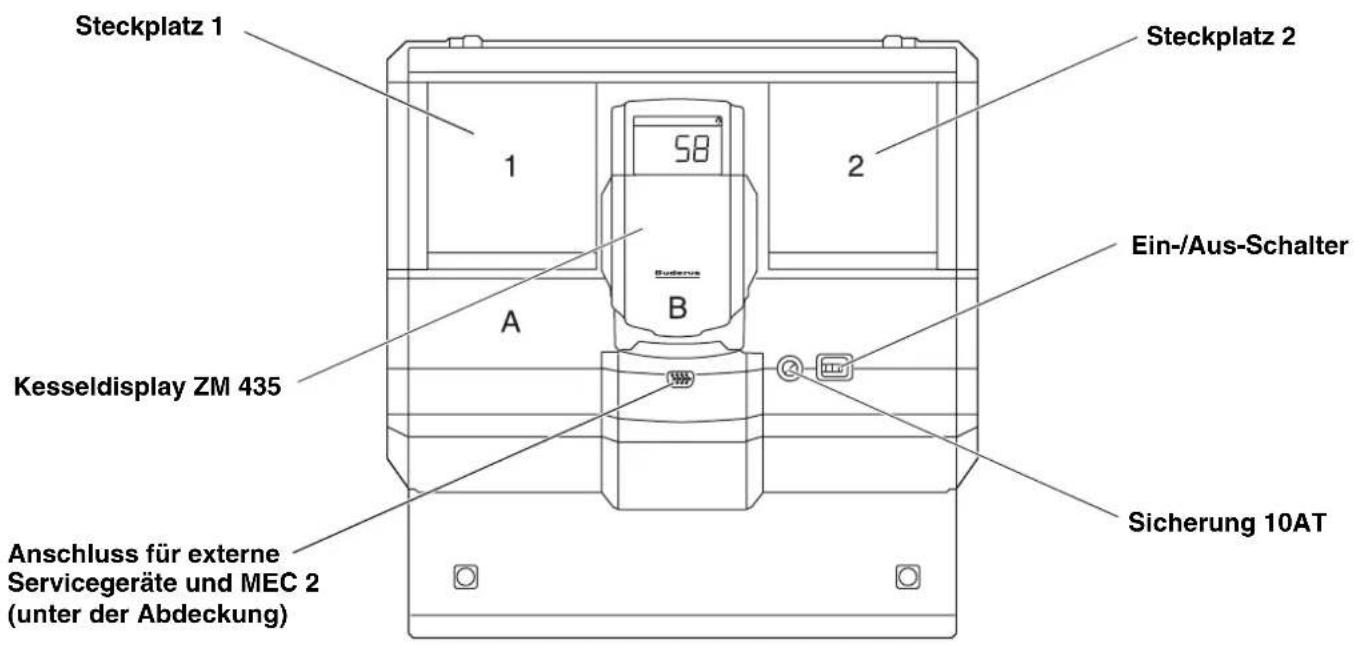

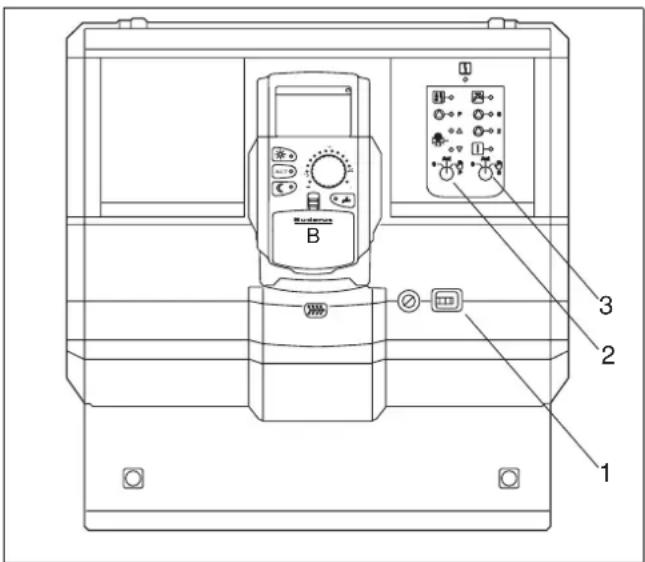

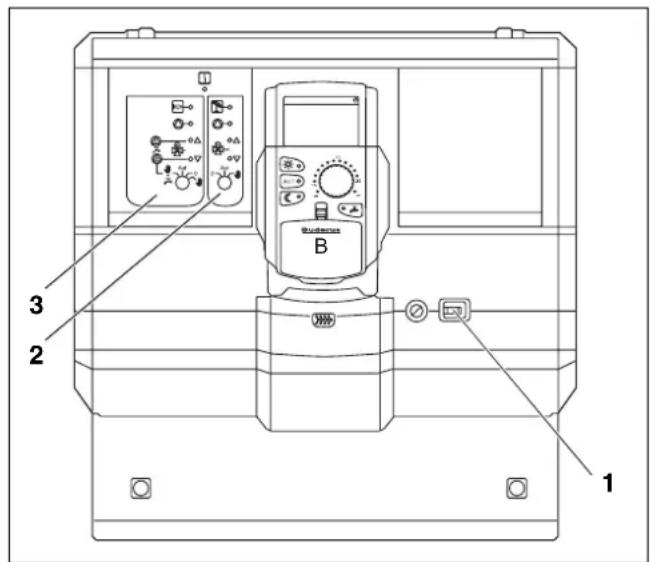

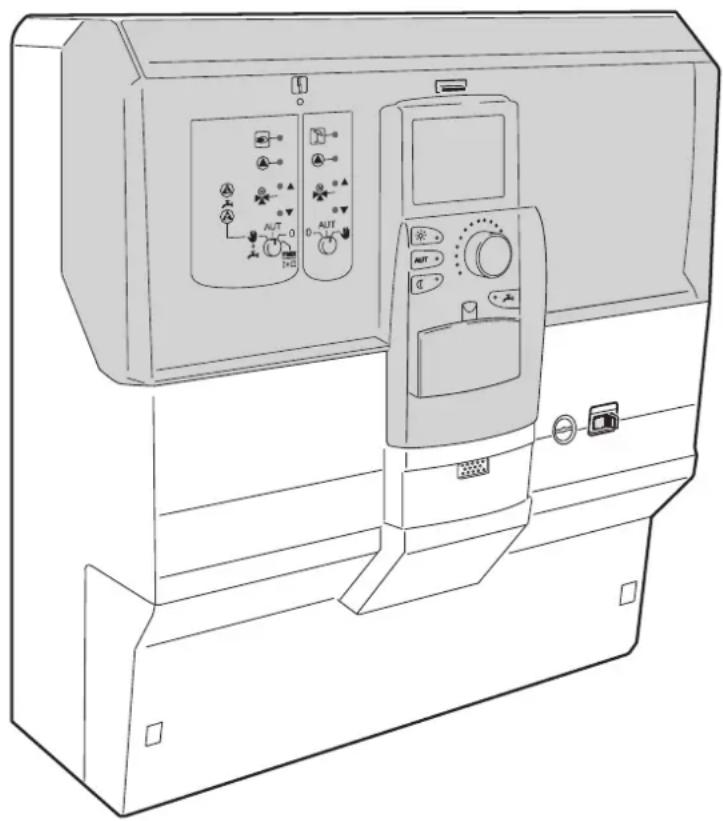

3 Regelgerät Logamatic 4112 – Bedienelemente

Steckplatz 1 1 58 2 Steckplatz 2 Ein-/Aus-Schalter Kesseldisplay ZM 435 A B Sicherung 10AT Anschluss für externe Servicegeräte und MEC 2 (unter der Abdeckung)

HINWEIS!

Das Regelgerät Logamatic 4112 ist auch mit der Bedieneinheit MEC 2 lieferbar.

HINWEIS!

Auf dem Kesseldisplay wird die Anlagenvorlauf-temperatur angezeigt.

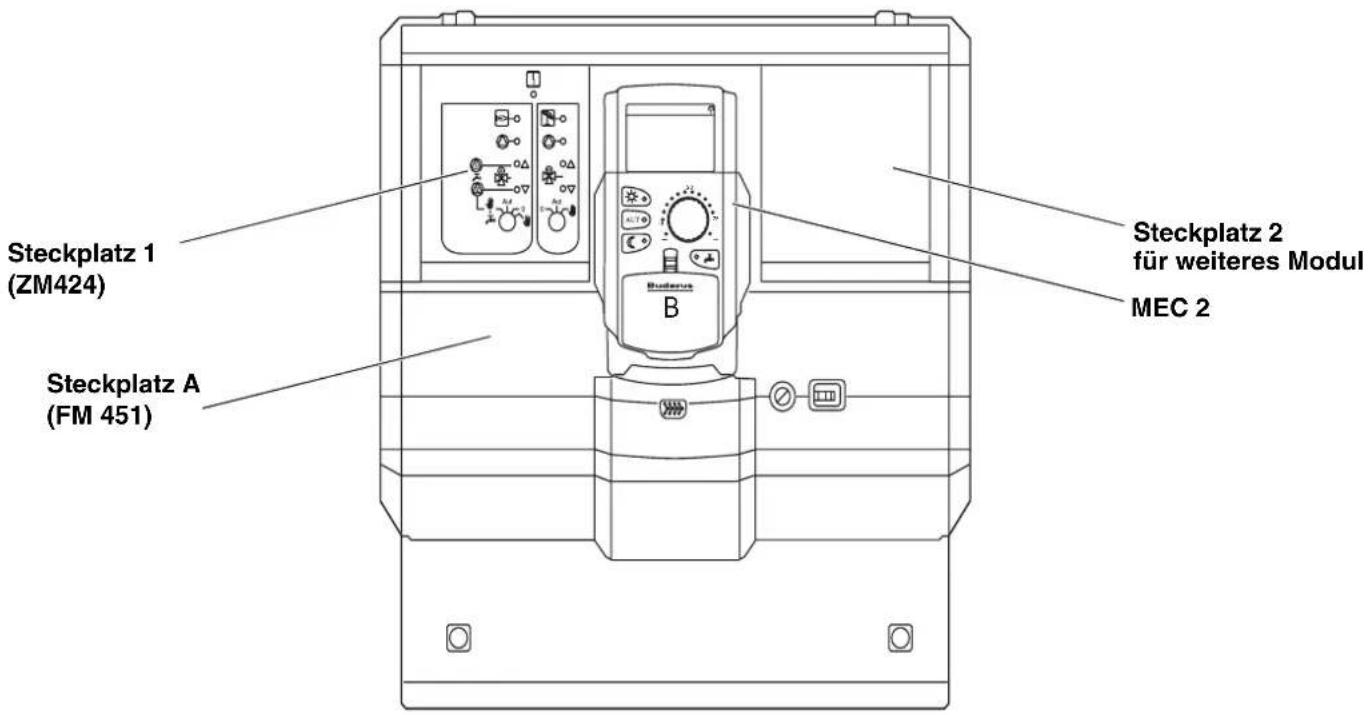

Beispiel für Modulbestückung (Logamatic 4111)

Steckplatz 1 (ZM424) Steckplatz A (FM 451) Steckplatz 2 für weiteres Modul MEC 2

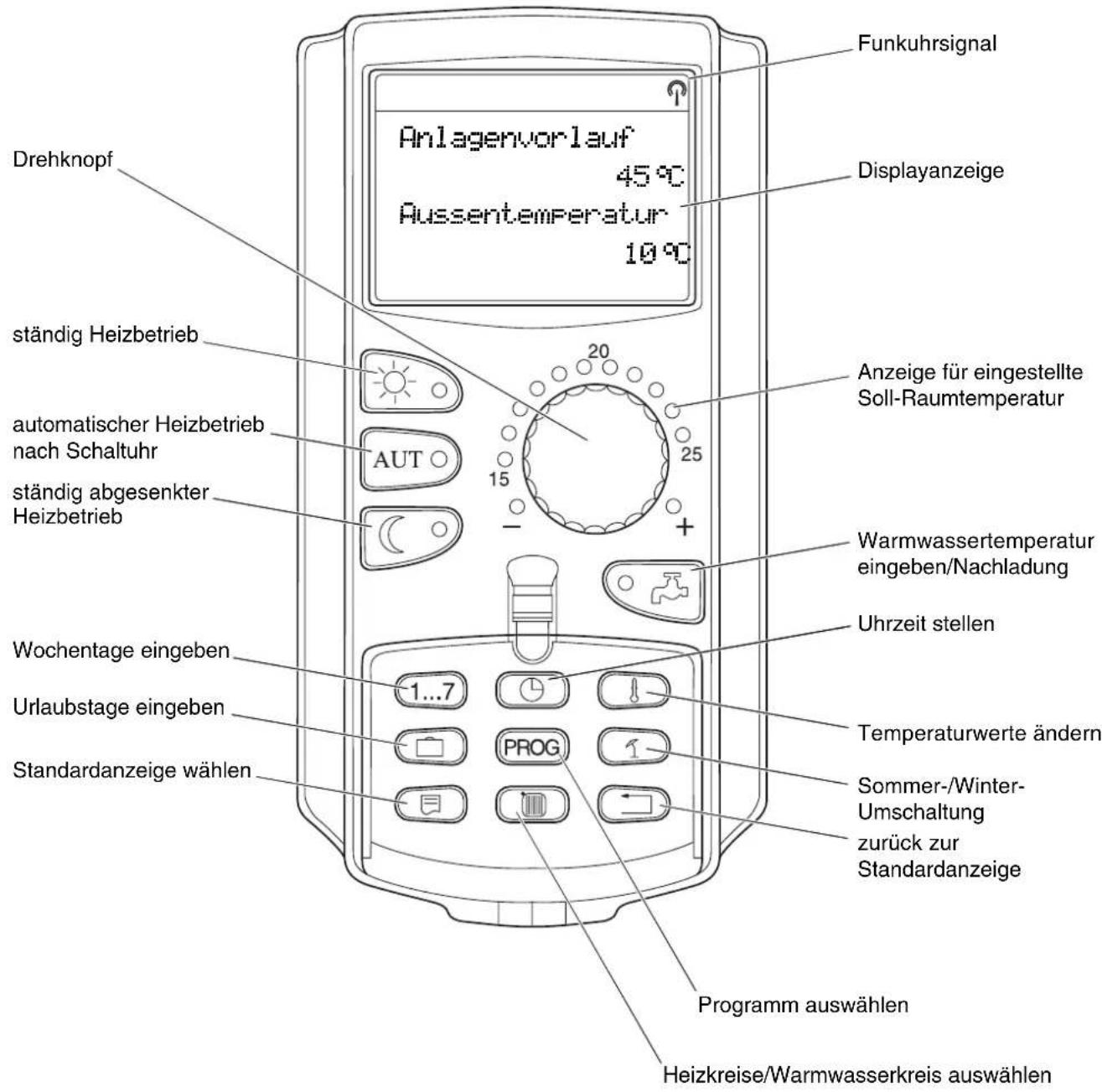

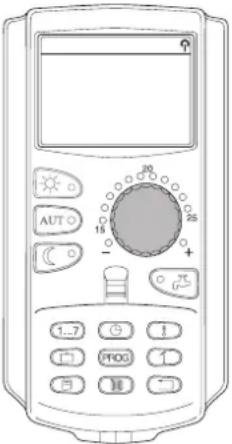

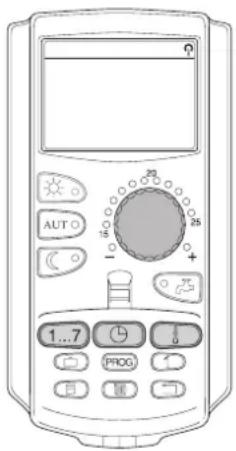

4 Bedieneinheit MEC 2

Bedieneinheit MEC 2

Anlagenvorlauf 45°C Aussentemperatur 10°C Funkuhrsignal Displayanzeige Anzeige für eingestellte Soll-Raumtemperatur ständig Heizbetrieb automatischer Heizbetrieb nach Schaltuhr ständig abgesenkter Heizbetrieb AUT 20 25 15 + Warmwassertemperatur eingeben/Nachladung Uhrzeit stellen Wochentage eingeben Urlaubstage eingeben Standardanzeige wählen 1...7 PROG Temperaturwerte ändern Sommer-/Winter- Umschaltung zurück zur Standardanzeige Programm auswählen Heizkreise/Warmwasserkreis auswählen

5 Heizkreise mit Bedieneinheit MEC 2

Bei der Installation wurde von der Fachfirma eingestellt, welche Heizkreise von der Bedieneinheit MEC 2 geregelt werden sollen.

Wurde nur ein Heizkreis der Bedieneinheit MEC 2 zugeordnet, so wurde dieser benannt, z. B. „Heizkreis 1“.

Wurden mehrere Heizkreise der Bedieneinheit MEC 2 zugeordnet, so nennt man diese „MEC-Heizkreise“.

MEC Heizkreise können nicht vollständig unabhängig voneinander geregelt werden. Folgende Einstellung gelten für alle MEC – Heizkreise:

– Umschaltung der Betriebsarten
– Temperatur - Sollwertverstellung
– Sommer-/Winterumschaltung
- Urlaubsprogramm einstellen
- Party-/Pause-Programm

Die nebenstehende Meldung wird bei der Auswahl eines einzelnen Heizkreises und dem Versuch, eine der oben genannten Einstellungen zu verändern, angezeigt.

Zur Veränderung dieser Einstellungen muss „MEC-Heizkreise“ ausgewählt sein!

MEC-Heizkreise auswählen

• Abdeckklappe öffnen, Taste 📄 drücken und gedrückt halten.
• Drehknopf drehen, bis „MEC-Heizkreise“ angezeigt wird.
• Taste 📋 loslassen, um Eingabe zu speichern.

Im Gegensatz zu den oben genannten Einstellungen können die Heizprogramme nur über die Auswahl des jeweiligen Heizkreises programmiert werden.

Eine Programmierung von Zeitschaltpunkten über die Auswahl „MEC-Heizkreise“ ist nicht möglich!

Bei dem Versuch, die Programmierung über die Auswahl „MEC-Heizkreise“ vorzunehmen, erscheint nebenstehende Fehlermeldung.

Einstellung nicht möglich MEC Heizkreise auswählen

Heizkreisauswahl MEC Heizkreise

Einstellung nicht möglich Einzel-Heizkreis auswählen

6 Module

Hier sind alle Module aufgeführt, mit denen Ihr Regelgerät ausgestattet ist bzw. werden kann.

		Logamatic
		4111 4112	4116
Modul	MEC 2 Bedieneinheit	○	●	○
	Kesseldisplay ZM 435	×	●	×
	Controllermodul CM 431	○	○	○
	Zentralmodul ZM 4242 Heizkreise + 1 Warmwasserkreis	○-	-
	Funktionsmodul FM 4411 Heizkreis + 1 Warmwasserkreis	-X-
	Funktionsmodul FM 4422 Heizkreise	××-
	Funktionsmodul FM 443Solarkreis	×	×	-
	Funktionsmodul FM 445LAP/LSP (Ladesystem)	××○
	Funktionsmodul FM 446Schnittstelle EIB	×	×	×
	Funktionsmodul FM 448Sammelstörmeldung	×××
	Funktionsmodul FM 451KSE 1 (nur mit ZM 424)	○-	-
	Funktionsmodul FM 452KSE 2 (Kaskade - 2 Wandkessel)	×××
	Funktionsmodul FM 454KSE 4 (Kaskade - 4 Wandkessel)	×	×	×

O = Grundausstattung

● = Je nach Ausführung Bedieneinheit MEC 2 oder Kesseldisplay ZM 435 als Grundausstattung möglich.

X = Zusatzausstattung

- = Kombination nicht möglich

Auf den folgenden Seiten finden Sie Informationen zu den wichtigsten Modulen, die Sie einsetzen können. Speziell die Module FM 443, FM 446 und FM 448 werden separat in den technischen Modulunterlagen beschrieben.

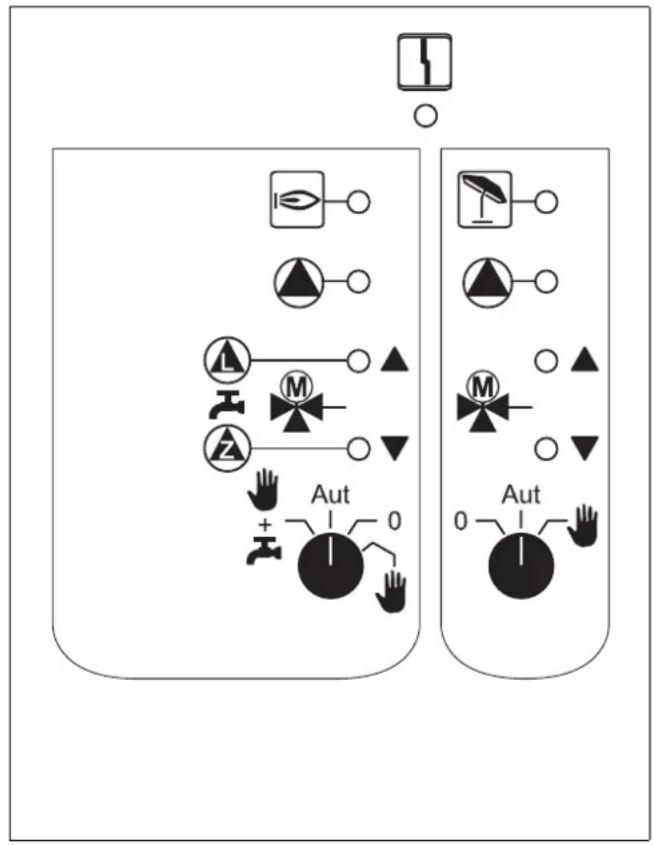

Zentralmodul ZM 424

Das Modul ZM 424 gehört zusammen mit dem Modul FM 451 zur Grundausstattung des Regelgerätes Logamatic 4111. Es steuert die Heizkreise und die Warmwasserversorgung.

Die Handschalter auf dem Modul haben nur Service- und Wartungsfunktionen.

Befinden sich die Handschalter nicht in Automatikstellung, erfolgt in der Bedieneinheit MEC 2 die entsprechende Meldung und die Anzeige Störung leuchtet.

Benutzen Sie die Handschalter nicht zum Abschalten der Anlage bei vorübergehender Abwesenheit.

Zu diesem Zweck benutzen Sie bitte die Urlaubsfunktion (siehe Kap. „Urlaubsprogramm“).

z. B. bauseitige Fehler,

Fühlerfehler, externe Störungen,

Verdrahtungsfehler, interne

Modulfehler, Handbetrieb.

Die Fehlermeldungen erscheinen

als Klartext in der

Bedieneinheit MEC 2

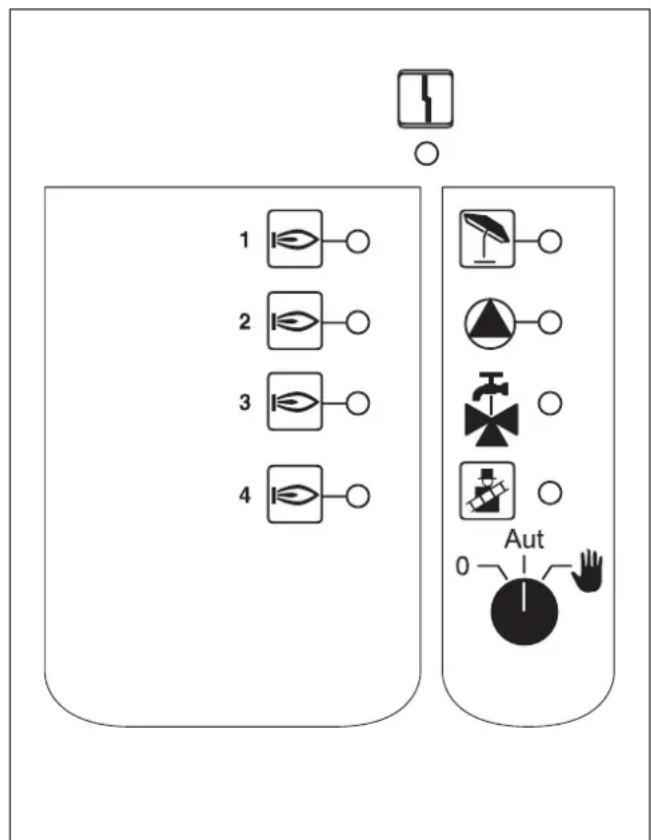

Kontrolllampen für die Funktionen

Anzeige

Brenner in Betrieb

Anzeige

„Mischer fährt auf“ (wärmer)

Anzeige

„Mischer fährt zu“ (kälter)

Anzeige

Heizkreis 2 im Sommerbetrieb

Anzeige

Heizkreispumpe in Betrieb

Anzeige

Speicherladepumpe in Betrieb

Anzeige

Zirkulationspumpe in Betrieb

Heizkreis- und Warmwasserfunktion

Handschalter Heizkreis- und Warmwasser

HINWEIS!

Im Normalfall sollte sich der Handschalter in der Stellung „Aut“ befinden.

Die Stellungen 0 und Handbetrieb (♡) sind Spezialeinstellungen, die nur vom Fachpersonal vorgenommen werden sollten.

: Die Heizkreispumpe wird eingeschaltet. Der Mischer wird stromlos geschaltet und kann per Hand bedient werden.

AUT: Der Heizkreis bzw. Warmwasserkreis arbeitet im Automatikbetrieb.

0: Die Heizkreispumpe und ggf. die Speicherladepumpe sowie die Zirkulationspumpe werden ausgeschaltet. Der Mischer wird stromlos geschaltet. Die Regelfunktionen laufen weiter.

Die Heizkreis- und Ladepumpe werden + eingeschaltet.

Die aktuellen Funktionen werden durch Kontrolllampen angezeigt.

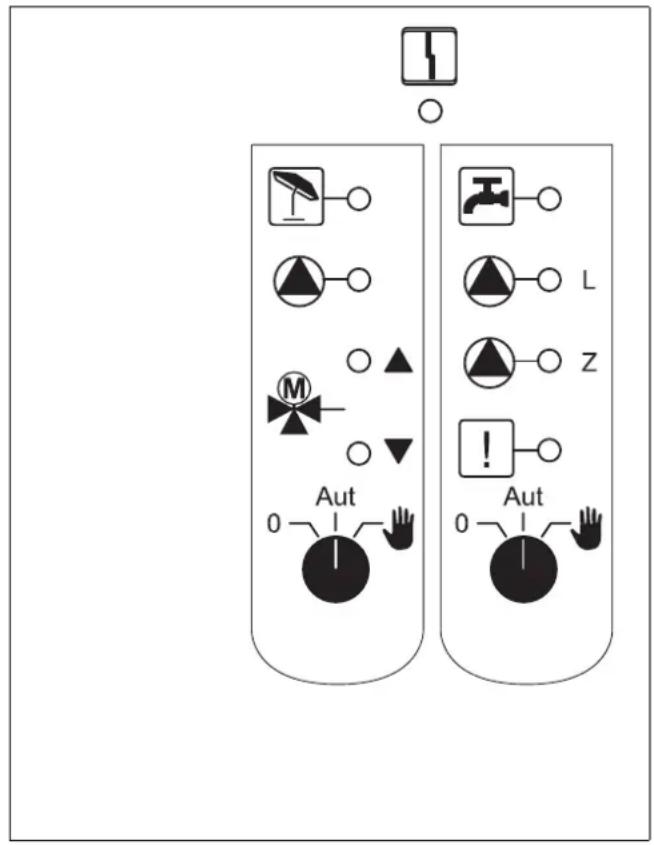

Funktionsmodul FM 441

Das Modul FM 441 steuert einen Heizkreis und eine Warmwasserversorgung an.

Die Handschalter auf dem Modul haben nur Service- und Wartungsfunktionen.

Wenn sich die Handschalter nicht in Automatikstellung befinden, erfolgt in der Bedieneinheit MEC 2 die entsprechende Meldung und die Anzeige Störung leuchtet.

Benutzen Sie die Handschalter nicht zum Abschalten der Anlage bei vorübergehender Abwesenheit.

Zu diesem Zweck benutzen Sie bitte die Urlaubsfunktion (siehe Kap. „Urlaubsprogramm“).

z. B. bauseitige Fehler,

Fühlerfehler, externe Störungen,

Verdrahtungsfehler, interne

Modulfehler, Handbetrieb.

Die Fehlermeldungen erscheinen

als Klartext in der

Bedieneinheit MEC 2

Kontrolllampen für die Funktionen

Anzeige

„Mischer fährt auf“ (wärmer)

Anzeige

„Mischer fährt zu“ (kälter)

Anzeige

Heizkreis im Sommerbetrieb

Anzeige

Warmwasser ist/bleibt unter der Solltemperatur im abgesenkten (Nacht-)betrieb

Anzeige

Heizkreispumpe

in

Betrieb

Anzeige

L Speicherladepumpe in Betrieb

Anzeige

Z Zirkulationspumpe in Betrieb

Anzeige

Thermische Desinfektion aktiv

Heizkreis- und Warmwasserfunktion

Handschalter Heizkreis- und Warmwasser

für Heizkreis 1:

für Warmwasserversorgung:

HINWEIS!

Im Normalfall sollte sich der Handschalter in der Stellung „Aut“ befinden.

Die Stellungen 0 und Handbetrieb (♡) sind Spezialeinstellungen, die nur vom Fachpersonal vorgenommen werden sollten.

: Die Heizkreispumpe bzw. Ladepumpe wird eingeschaltet. Der Mischer wird stromlos geschaltet und kann per Hand bedient werden. Die Zirkulationspumpe ist ausgeschaltet.

AUT: Der Heizkreis bzw. Warmwasserkreis arbeitet im Automatikbetrieb.

0: Die Heizkreispumpe und ggf. die Speicherladepumpe sowie die Zirkulationspumpe werden ausgeschaltet. Der Mischer wird stromlos geschaltet. Die Regelfunktionen laufen weiter.

Die aktuellen Funktionen werden durch Kontrolllampen angezeigt.

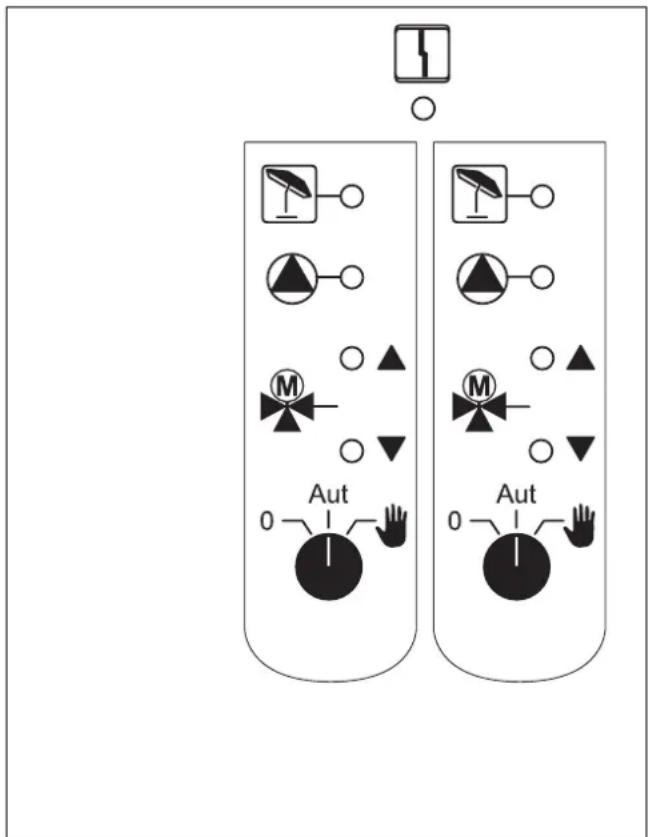

Funktionsmodul FM 442

Das Modul FM 442 steuert zwei voneinander unabhängige Heizkreise mit Mischer an.

Es kann zweimal in Ihrem Regelgerät eingesetzt werden.

Die Handschalter auf dem Modul haben nur Service- und Wartungsfunktionen.

Befinden sich die Handschalter nicht in Automatikstellung, erfolgt in der Bedieneinheit MEC 2 die entsprechende Meldung und die Anzeige Störung leuchtet.

Benutzen Sie die Handschalter nicht zum Abschalten der Anlage bei vorübergehender Abwesenheit.

Zu diesem Zweck benutzen Sie bitte die Urlaubsfunktion (siehe Kap. „Urlaubsprogramm“).

z. B. bauseitige Fehler,

Fühlerfehler, externe Störungen,

Verdrahtungsfehler, interne

Modulfehler, Handbetrieb

Die Fehlermeldungen erscheinen

als Klartext in der

Bedieneinheit MEC 2

Kontrolllampen für die Funktionen

Anzeige

„Mischer fährt auf“ (wärmer)

Anzeige

„Mischer fährt zu“ (kälter)

Anzeige

Heizkreis im Sommerbetrieb

Anzeige

Heizkreispumpe in Betrieb

Heizkreisfunktion

Handschalter Heizkreis

für Heizkreis 1 und Heizkreis 2:

HINWEIS!

Im Normalfall sollte sich der Handschalter in der Stellung „Aut“ befinden.

Die Stellungen 0 und Handbetrieb (♡) sind Spezialeinstellungen, die nur vom Fachpersonal vorgenommen werden sollten.

: Die Heizkreispumpe wird eingeschaltet.

Der Mischer wird stromlos geschaltet und kann per Hand bedient werden.

AUT: Der Heizkreis arbeitet im Automatikbetrieb.

0: Die Heizkreispumpe wird ausgeschaltet.

Der Mischer wird stromlos geschaltet.

Die Regelfunktionen laufen weiter.

Die aktuellen Funktionen werden durch Kontrolllampen angezeigt.

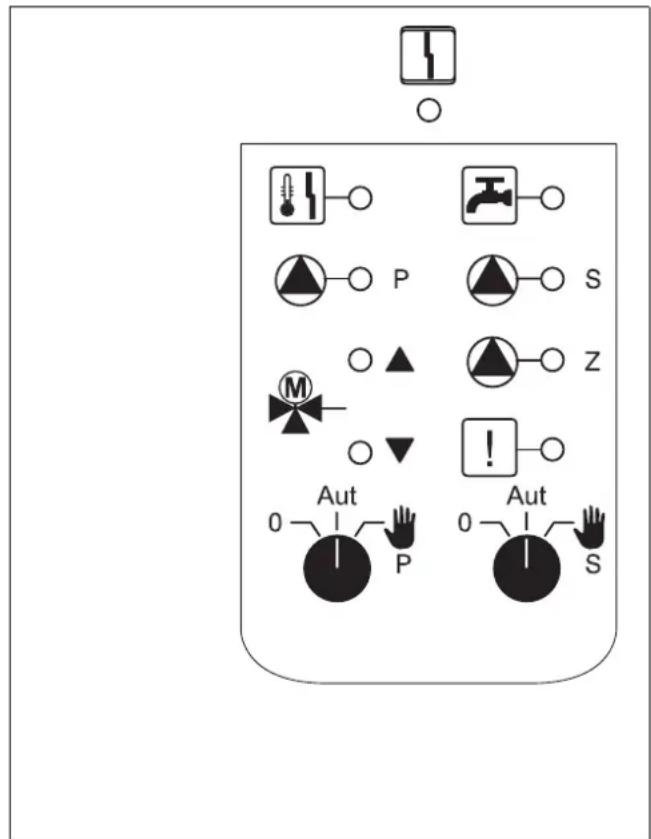

Funktionsmodul FM 445

Das Modul FM 445 steuert die Warmwasserversorgung über ein Ladesystem an.

Es steckt im äußersten rechten Steckplatz des Regelgerätes.

Die Handschalter auf dem Modul haben nur Service- und Wartungsfunktionen.

Befinden sich die Handschalter nicht in Automatikstellung, erfolgt in der Bedieneinheit MEC 2 die entsprechende Meldung und die Anzeige Störung leuchtet. Benutzen Sie die Handschalter nicht zum Abschalten der Anlage bei vorübergehender Abwesenheit.

Zu diesem Zweck benutzen Sie bitte die Urlaubsfunktion (siehe Kap. „Urlaubsprogramm“).

z. B. bauseitige Fehler,

Fühlerfehler, externe Störungen,

Verdrahtungsfehler, interne

Modulfehler, Handbetrieb.

Die Fehlermeldungen erscheinen

als Klartext in der

Bedieneinheit MEC 2

Kontrolllampen für die Funktionen

Anzeige

Warmwasser ist/bleibt unter der Solltemperatur im abgesenkten (Nacht-)betrieb

Anzeige

„Mischer fährt auf“ (wärmer)

Anzeige

„Mischer fährt zu“ (kälter)

Anzeige

— P Primär-Speicherladepumpe in Betrieb

Anzeige

— S Sekundär-Speicherladepumpe in Betrieb

Anzeige

— Z Zirkulationspumpe in Betrieb

Anzeige

Thermische Desinfektion aktiv

Anzeige

/erkalkungsschutz aktiv, Sekundär-Pumpe taktet

Warmwasserfunktion

Handschalter Warmwasser

für Primär-Kreis:

für Sekundär-Kreis:

HINWEIS!

Im Normalfall sollte sich der Handschalter in der Stellung „Aut“ befinden.

Die Stellungen 0 und Handbetrieb (♡) sind Spezialeinstellungen, die nur vom Fachpersonal vorgenommen werden sollten.

WARNUNG!

Verbrühungsgefahr

Während des Handbetriebs besteht Verbrühungsgefahr. Drehen Sie immer erst den Kaltwasserhahn auf und mischen Sie sich das Warmwasser nach Bedarf zu.

Primär-/Sekundär-Pumpe wird eingeschaltet.

Der Mischer wird stromlos geschaltet und kann per Hand bedient werden.

AUT: Warmwasser-Ladesystem

arbeitet im Automatikbetrieb.

0:

Primär-/Sekundär-Pumpe und die

Zirkulationspumpe werden ausgeschaltet.

Der Mischer wird stromlos geschaltet.

Die Regelfunktionen laufen weiter.

Die aktuellen Funktionen werden durch Kontrolllampen angezeigt.

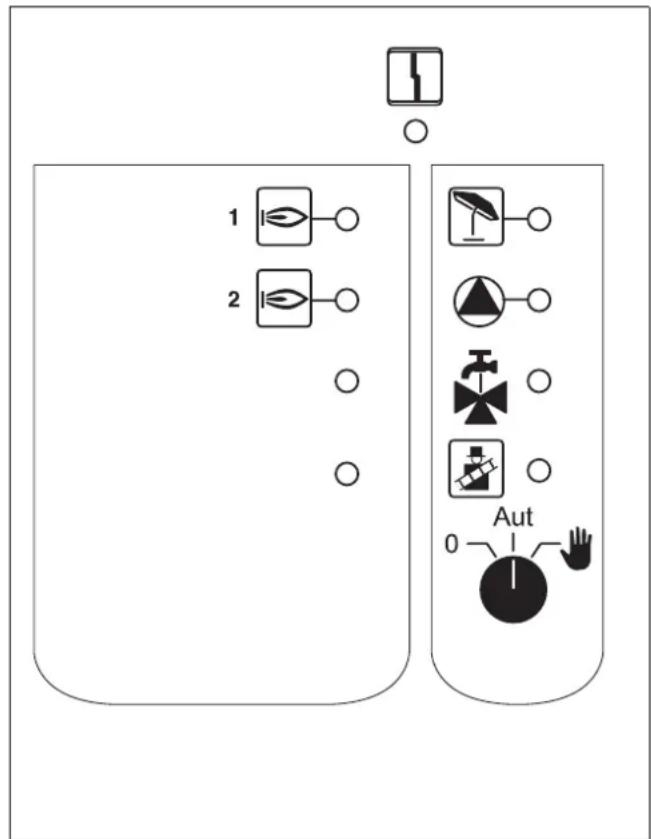

Funktionsmodule FM 452 und 454

Mit den Modulen FM 452 und FM 454 können bis zu 2 bzw. 4 Buderus-Wandheizkessel mit UBA (Universeller Brenner Automat) angesteuert werden.

Zusätzlich ist ein ungemischter Heizkreis auf den Modulen integriert. Eine Fernbedienung kann für diesen Heizkreis nicht angeschlossen werden.

Der Handschalter auf den Modulen hat nur Service- und Wartungsfunktionen.

Befindet sich der Handschalter nicht in Automatikstellung, erfolgt in der Bedieneinheit MEC 2 die entsprechende Meldung und die Anzeige Störung leuchtet.

Benutzen Sie den Handschalter nicht zum Abschalten der Anlage bei vorübergehender Abwesenheit.

Zu diesem Zweck benutzen Sie bitte die Urlaubsfunktion (siehe Kap. „Urlaubsprogramm“).

1 2 Aut 0

FM 452

Anzeige 4 Allgemeine Störung z. B. bauseitige Fehler, Fühlerfehler, externe Störungen, Verdrahtungsfehler, interne Modulfehler, Handbetrieb. Die Fehlermeldungen erscheinen als Klartext in der Bedieneinheit MEC 2

Kontrolllampen für die Funktionen

Anzeige | Brenner in Betrieb

Anzeige ↑ungemischter Heizkreis im Sommerbetrieb

Anzeige ▲Heizkreispumpe in Betrieb

Anzeige Warmwasser über Wandkessel aktiv

Anzeige Kessel im Abgastest

1 2 3 4 Aut 0

FM 454

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Heizkreisfunktion

Handschalter Heizkreis

für Heizkreis:

HINWEIS!

Im Normalfall sollte sich der Handschalter in der Stellung „Aut“ befinden.

Die Stellungen 0 und Handbetrieb (♡) sind Spezialeinstellungen, die nur vom Fachpersonal vorgenommen werden sollten.

: Die Heizkreispumpe wird eingeschaltet.

AUT: Der Heizkreis arbeitet im Automatikbetrieb.

0: Die Heizkreispumpe ist ausgeschaltet. Die Regelfunktionen laufen weiter.

Die aktuellen Funktionen werden durch Kontrolllampen angezeigt.

7 Kurzbedienungsanleitung

Inbetriebnahme und Außerbetriebnahme

• Überprüfen Sie, ob die Handschalter auf dem Regelgerät und auf den eingesetzten Modulen auf AUT stehen.
  • Das Regelgerät einschalten.

Bitte Folgendes beachten:

Beim Einschalten immer erst das Regelgerät und dann den Wandkessel einschalten.

Beim Ausschalten immer erst den Wandkessel, dann das Regelgerät abschalten.

Es muss sichergestellt sein, dass eine Wärmeabnahme erfolgt, da sonst der Wandkessel abschaltet und auf Störung geht.

Nach ca. 2 Minuten sind alle im Regelgerät befindlichen Module erkannt und es erscheint die Standardanzeige.

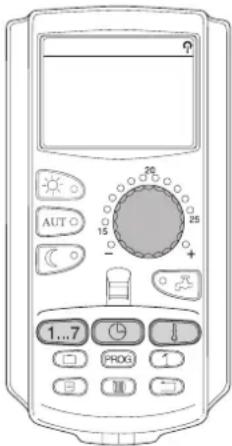

Einstellen der Raumtemperatur für alle dem MEC 2 zugeordneten Heizkreise

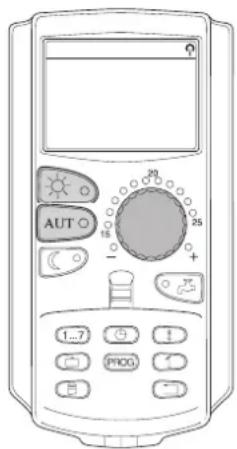

Tag-Raumtemperatur einstellen

• Abdeckklappe schließen.
• Taste 📞 drücken und gedrückt halten.
• Drehknopf drehen, bis die gewünschte Tag-Raumtemperatur angezeigt wird.
  ●Taste loslassen.
• Taste AUT O drücken.

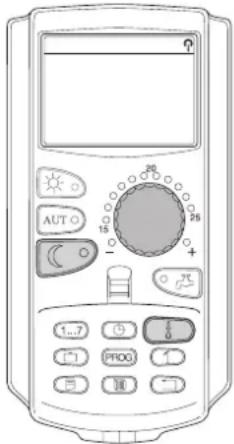

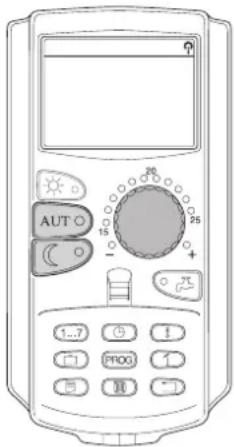

Nacht-Raumtemperatur einstellen

• Abdeckklappe schließen.
• Taste 📋 drücken und gedrückt halten.
• Drehknopf drehen, bis die gewünschte Nacht-Raumtemperatur angezeigt wird.
  ●Taste loslassen.
• Taste AUT ○ drücken.

Einstellen der Raumtemperatur für Heizkreise ohne eigene Fernbedienung

– Heizkreise sind nicht dem MEC 2 zugeordnet

Tag-Raumtemperatur einstellen

• Taste 📋 drücken und gedrückt halten.
• Drehknopf drehen, bis der gewünschte Heizkreis angezeigt wird.
• Taste 📋 loslassen.
• Taste 📞 drücken und loslassen.
• Taste ⬤ drücken und gedrückt halten.
• Drehknopf drehen bis die gewünschte Tag-Raumtemperatur angezeigt wird.
• Taste 🍼 loslassen.
• Taste AUT O drücken.

Nacht-Raumtemperatur einstellen

• Taste 📋 drücken und gedrückt halten.
• Drehknopf drehen bis der gewünschte Heizkreis angezeigt wird.
• Taste 📋 loslassen.
• Taste 📋 drücken und loslassen.
• Taste ☐ drücken und gedrückt halten.
• Drehknopf drehen bis die gewünschte Nacht-Raumtemperatur angezeigt wird.
• Taste ☐ loslassen.
• Taste AUT ○ drücken.

Einstellen der Raumtemperatur für Heizkreise, die mit anderen Fernbedienungen ausgestattet sind

Siehe gesonderte Bedienungsanleitung der Fernbedienungen.

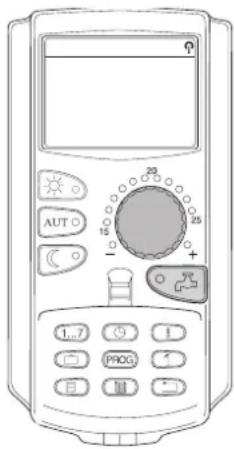

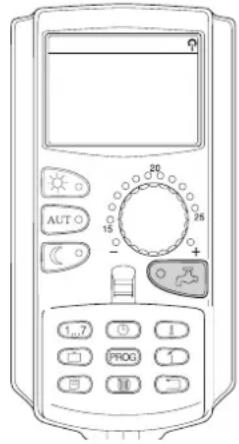

Warmwassertemperatur einstellen

• Taste 📞 drücken und gedrückt halten.
• Drehknopf drehen, bis die gewünschte Warmwasser-Temperatur angezeigt wird.
• Taste loslassen.

Sommer-/Winterumschaltung einstellen

Vor Aufruf der Sommer-/Winterumschaltung muss der gewünschte Heizkreis ausgewählt werden. Dabei können entweder ein einzelner Heizkreis oder alle dem MEC 2 zugeordneten Heizkreise ausgewählt werden.

• Taste 📋 drücken und gedrückt halten.
• Drehknopf drehen, bis der gewünschte Heizkreis angezeigt wird.
• Taste 📁 loslassen.
• Taste 1 drücken und gedrückt halten.
• Drehknopf drehen bis die Außentemperatur angezeigt wird, unterhalb der geheizt werden soll.
• Taste 1 loslassen.

Betriebszustände ändern

Es werden die Betriebszustände der Heizkreise geändert, die der Fernbedienung (z. B. BFU) zugeordnet wurden.

• Taste 📞 drücken und loslassen.
  Die Anlage heizt ständig auf die voreingestellte Tag-Raumtemperatur.
• Taste 📋 drücken und loslassen.
  Die Anlage läuft ständig im abgesenkten Heizbetrieb.

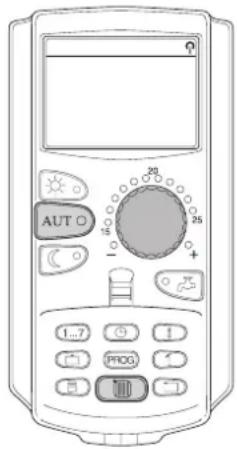

• Taste AUT O drücken und loslassen.
  Die Anlage arbeitet nach dem voreingestellten Schaltprogramm im Automatikbetrieb.

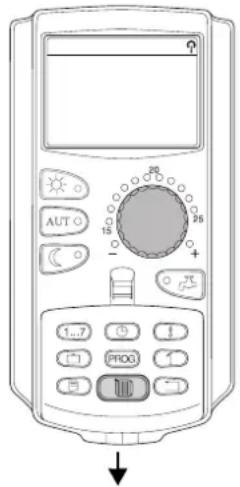

8 Anzeigen aufrufen und ändern

8.1 Heizkreis auswählen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Anlagenvorlauf 30°C Aussentemperatur 21°C
	Raum gemessen 19,5°C Aussentemperatur 0°C
	Heizkreisauswahl Heizkreis 1
	Heizkreisauswahl Heizkreis 2
	Anlagenvorlauf 45°C Aussentemperatur 0°C

8.2 Betriebswerte aufrufen

Die Betriebswerte eines Heizkreises werden nur dann angezeigt, wenn Sie vorher den Heizkreis ausgewählt haben.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.Betriebswerte aufrufen.		Siehe „Heizkreis auswählen“ auf Seite 22.HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
		HINWEIS!Werkseitige Einstellung - wird angezeigt, wenn der MEC 2 auf das Regelgerät aufgesetzt wird.
Nach rechts drehen, ohne eine zusätzliche Taste zu drücken.	Kessel 1 an Betriebsstunden 1:07
Durch Weiterdrehen des Drehknopfes können, abhängig von den eingesteckten Modulen, verschiedene der nebenstehenden Betriebsanzeigen abgerufen werden.	– Kessel x, Betriebsstunden– gemessene Raumtemperatur des Heizkreises– eingestellte Raumtemperatur des Heizkreises– Betriebszustand des Heizkreises– gemessene Vorlauftemperatur des Heizkreises– gemessene Warmwassertemperatur– eingestellte Warmwassertemperatur– Betriebsart Warmwasser– Betriebszustand Zirkulationspumpe und Betriebszustand Speicherladepumpe

8.3 Standardanzeige ändern

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		[H03T]HINWEIS!Werkseitige Einstellung:Wird angezeigt, wenn der MEC 2 auf das Regelgerät aufgesetzt wird.
		HINWEIS!Werkseitige Einstellung, wenn sich der MEC 2 sich im Wandhalter befindet.
		HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
Drücken/gedrückt halten	Anlagenvorlauf 45°CDatum 20.08.1999	Anstelle der Außentemperatur können Sie unter folgenden Anzeigen auswählen:- Anlagenvorlauf (wenn MEC 2 im Wandhalter)- Aussentemperatur- Warmwasser- Uhrzeit- Datum
Drehen, bis zur gewünschten Anzeige (hier „Datum“).
Loslassen, um Eingabe zu speichern.

8.4 Datum und Uhrzeit eingeben

HINWEIS!

Das Datum ist werkseitig eingestellt.

Der MEC 2 verfügt über einen Funkuhrempfänger, der die Zeitschaltuhr im Regelgerät permanent überwacht und korrigiert. Das Einstellen der Uhrzeit bei Inbetriebnahme, nach einem längeren Stromausfall, nach einer längeren Abschaltung der Heizungsanlage über den Heizungsnotschalter oder eine Korrektur bei Umstellen von Sommer- und Winterzeit entfällt. Stark abgeschirmte Heizungskeller können den Empfang des Funkuhrsignals beeinträchtigen, so dass Sie gegebenenfalls Datum und Uhrzeit manuell einstellen müssen.

Bei der Fernbedienung MEC 2 ist der Empfang des Funkuhrsignals von Ort und Lage abhängig.

Der Empfang des Funkuhrsignals wird durch das Symbol 🔍 im Display angezeigt.

Im Normalfall ist der Empfang im Umkreis von 1500 km um Frankfurt/Main gegeben.

Bei Empfangsschwierigkeiten sollten Sie beachten:

• In Stahlbetonräumen, Kellern, Hochhäusern usw. ist das Empfangssignal schwächer.
• Der Abstand zu Störquellen wie Computermonitoren und Fernsehern sollte mindestens 1,5 m betragen.
  – Nachts ist der Funkuhrempfang meistens besser als am Tage.

Maßnahme Anzeige/Display Bemerkungen/Hinweise

Datum einstellen

Anlagenvorlauf 45°C Datum 20.08.1999

HINWEIS!

Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Beispiel:

Das Datum soll auf den neuen Wert „28.02.2000“ eingestellt werden.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drücken/gedrückt halten		In der Datumsanzeige blinkt der Tag (hier „20“).Wenn mit dem Drehknopf das Tagesdatum (hier „28“) eingestellt wird, ändert sich automatisch auch der dazugehörige Tagesname (hier „Samstag“).
	Drehen, bis zum gewünschten Wochentag (hier „28“).	↓
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten		In der Datumsanzeige blinkt der Monat (hier „08“).
	Drehen, bis zum gewünschten Monat (hier „02“).	↓
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten		In der Datumsanzeige blinkt die Jahresanzeige (hier „1999“).
	Drehen, bis zur gewünschten Jahreszahl (hier „2000“).
	Loslassen, um Eingabe zu speichern.

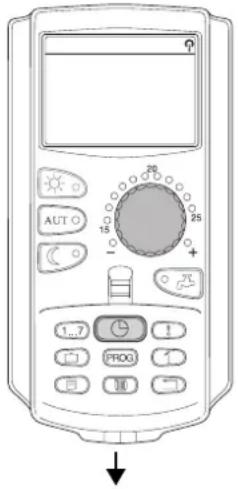

	Uhrzeit einstellen		HINWEIS! Die grau markierten Bedienelemente werden für diese Funktion verwendet.
	Drücken/gedrückt halten	Uhr einstellen 15.52.58
	Drehen, bis zur gewünschten Uhrzeit
	Loslassen, um Eingabe zu speichern.

9 Raumtemperatur einstellen

9.1 Raumtemperatur einstellen für alle dem MEC 2 zugeordneten Heizkreise

Die Einstellung der Raumtemperatur ist nur bei den Modulen ZM 424, FM 441, FM 442, FM 452 und FM 454 möglich.

Bei der Installation wird von der Fachfirma festgelegt, welche Heizkreise von der Bedieneinheit MEC 2 geregelt werden sollen. Diese Heizkreise werden „dem MEC 2 zugeordnete Heizkreise“ oder kurz „MEC-Heizkreise“ genannt.

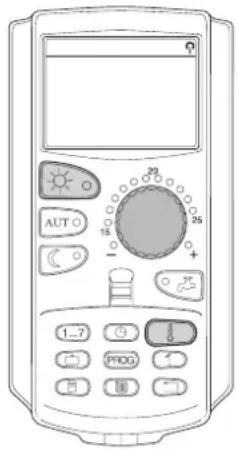

9.1.1 Tag-Raumtemperatur einstellen

Die Raumtemperatur für „MEC-Heizkreise“ wird mit dem Drehknopf eingestellt. Die Temperaturänderung gilt dann für alle MEC-Heizkreise gemeinsam.

Wenn Sie daher einen einzelnen Heizkreis ausgewählt haben und die Raumtemperatur mit der Taste 18 einstellen wollen, erscheint die Fehlermeldung:

„Einstellung nicht möglich, MEC-Heizkreise auswählen“.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
MEC – Heizkreis auswählen.			Siehe „Heizkreis auswählen“ auf Seite 22.
				HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
	Drücken/gedrückt halten			HINWEIS!Werkseinstellung:Tag-Raumtemperatur: 21 °C
	Drehen, bis zur gewünschten Tag–Raumtemperatur (hier „23 °C“).
	Loslassen, um Eingabe zu speichern.		Sie können die Raumtemperatur in Gradschritten im Bereich zwischen 11 °C und 30 °C einstellen.Die Solltemperatur wird durch eine LED am Drehknopf angezeigt.

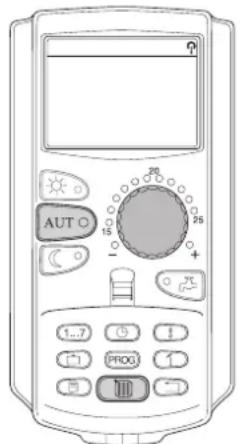

	Drücken, um den Automatikbetrieb einzustellen.Der Heizkreis befindet sich jetzt im Automatikbetrieb.		Bei Temperaturen unter 15 °C oder über 25 °C leuchtet zusätzlich die – LED oder + LED auf.
				HINWEIS!Die Temperaturänderung betrifft gleichzeitig alle Heizkreise, die der Bedieneinheit MEC 2 zugeordnet sind.

9.1.2 Nacht-Raumtemperatur einstellen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
MEC – Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
Drücken/gedrückt halten	Raum eingestellt17°Cständig Nacht	[HINWEIS!Werkseinstellung:17 °CSie können die Raumtemperatur in Gradschritten im Bereich zwischen 2 °C und 30 °C einstellen.Die Solltemperatur wird durch eine LED am Drehknopf angezeigt.Bei Temperaturen unter 15 °C oder über 25 °C leuchtet zusätzlich die – LED oder + LED auf.
Drehen, bis zur gewünschten Nacht-Raumtemperatur (hier „17 °C“).
Loslassen, um Eingabe zu speichern.
Drücken, um den Automatikbetrieb einzustellen.Der Heizkreis befindet sich jetzt im Automatikbetrieb.

9.2 Raumtemperatur einstellen für Heizkreise ohne Fernbedienung

Bei allen Heizkreisen, denen bei der Installation von der Fachfirma keine Fernbedienung zugeordnet ist, werden „Heizkreise ohne Fernbedienung“ genannt.

9.2.1 Tag-Raumtemperatur einstellen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Tag-Raumtemperatur einstellen	Anlagenvorlauf30°CAussentemperatur21°C↓Raumeingestellt21°Cständig Tag	Siehe „Heizkreis auswählen“ auf Seite 22.Beispiel:Heizkreis 2[HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
	Drücken/gedrückt halten		[HINWEIS!Werkseinstellung:Tag-Raumtemperatur: 21 °CSie können die Raumtemperatur in Gradschritten im Bereich zwischen 11 °C und 30 °C einstellen.
	Drücken/gedrückt halten
	Drehen, bis zur gewünschten Tag–Räumtemperatur (hier „21 °C“).		[HINWEIS!Für „konstant“-geregelte Heizkreise, z. B. Lüftungsanlagen, Schwimmbaderwärmungen, ist eine Raumtemperatureinstellung nicht möglich.
	Loslassen, um Eingabe zu speichern.

9.2.2 Nacht–Raumtemperatur einstellen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.Beispiel:Heizkreis 2
Nacht-Raumtemperatur einstellen
	Anlagenvorlauf30°CAussentemperatur21°C
	Raum eingestellt21°Cständig Nacht
Drücken/gedrückt halten		HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
Drücken/gedrückt halten		HINWEIS!Werkseinstellung:17 °CSie können die Raumtemperatur in Gradschritten im Bereich zwischen 2 °C und 30 °C einstellen.
Drehen, bis zur gewünschten Nacht–Raumtemperatur (hier „21 °C“).
Loslassen, um Eingabe zu speichern.		HINWEIS!Für „konstant“-geregelte Heizkreise, z. B. Lüftungsanlagen, Schwimmbaderwärmungen, ist eine Raumtemperatureinstellung nicht möglich.

9.3 Raumtemperatur einstellen für Heizkreise mit eigener Fernbedienung (z. B. BFU, BFU/F)

Bei allen Heizkreisen, denen bei der Installation eine Fernbedienung ohne Display zugeordnet wurde, muss die Raumtemperatur mit dieser Fernbedienung eingestellt werden.

Wenn Sie versuchen, die Raumtemperatur am MEC 2 über die Taste ☐ einzustellen, erscheint nebenstehende Fehlermeldung:

Einstellung nicht möglich Andere Fernbedienung

10 Warmwassertemperatur-Regelung

10.1 Warmwassertemperatur einstellen

Werkseinstellung:

Die Warmwasserbereitung beginnt 30 Minuten vor dem Einschaltpunkt der Heizkreise.

Die Warmwassertemperatur-Regelung lässt sich heizkreisabhängig (s.u.) oder über ein eigenes Zeitprogramm (s. Kapitel „Neues Warmwasserprogramm eingeben“) einstellen.

Wenn sich alle Heizkreise im abgesenkten Heizbetrieb oder im Urlaubsbetrieb befinden, wird im Warmwasser-Automatikbetrieb kein Warmwasser bereitet.

Maßnahme Anzeige/Display Bemerkungen/Hinweise

Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Drücken/gedrückt halten

Drehen, bis zur gewünschten Warmwassertemperatur (hier „60 °C“).

Loslassen, um Eingabe zu speichern.

Warmwasser eingestellt

60°C

Die Warmwassertemperatur ist jetzt abgespeichert.

10.2 Warmwasser Einmalladung

10.2.1 Warmwasser Einmalladung beim Absinken unter die Solltemperatur

Wenn die grüne LED-Kontrolllampe in der Taste leuchtet, ist die Warmwassertemperatur bei abgesenk-

tem Betrieb unter die eingestellte Solltemperatur gesunken und kann bei Bedarf nachgeladen werden. Im normalen Heizbetrieb wird die Warmwassertemperatur automatisch nachgeheizt.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Drücken	↓↓	HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.Standardanzeige (sofern der MEC 2 auf das Regelgerät aufgesteckt wurde).HINWEIS!Die grüne LED in der Taste blinkt so lange, bis der Warmwasserspeicher nachgeladen ist.Während der Nachladung läuft die Zirkulationspumpe im Dauerbetrieb.Ausnahme:Warmwassererwärmung mit Wandheizkessel als Durch-lauferhitzer wird für 30 Minuten aktiviert (bei UBA-Durchlauf).HINWEIS!Wenn Sie die Funktion irrtümlich gestartet haben, drücken Sie die Taste ein zweites Mal.Die Nachladung wird dann abgebrochen.

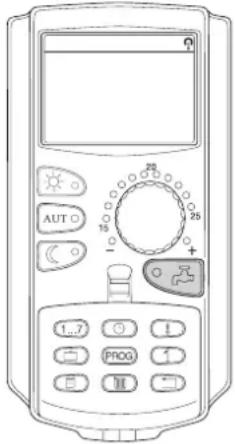

10.2.2 Zirkulationspumpe manuell starten

Hat das Warmwasser noch die Solltemperatur, wird durch den Tastendruck nur die Zirkulationspumpe für 3 Minuten gestartet. Die grüne LED leuchtet dann nicht.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Drücken	↓trend	HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.StandardanzeigeNur die Zirkulationspumpe wird gestartet.

10.2.3 Dauerbetrieb für Warmwasser einstellen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		HINWEIS!Die grau markierten Bedien-elemente werden für diese Funktion verwendet.
	↓
	Anlagenvorlauf 30°CAussentemperatur 21°C	Standardanzeige
	↓
	HeizkreisauswahlWarmwasser
Drücken/gedrückt halten
Drehen, bis „Warmwasser“ angezeigt wird.
Loslassen, um Eingabe zu speichern.
Drücken	↓	Die Warmwasserbereitung findet jetzt rund um die Uhr statt.
	Warmwassereingestellt 55°CDauerbetrieb
	↓3s
	Anlagenvorlauf 30°CAussentemperatur 21°C	Nach 3 Sekunden erscheint wieder die Standardanzeige.

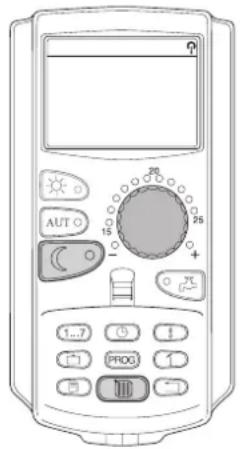

10.2.4 Warmwasserbereitung ausschalten

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	↓↓↓↓3s	[HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.]
		[Nach 3 Sekunden erscheint wieder die Standardanzeige.

10.2.5 Automatikbetrieb einstellen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		HINWEIS!Die grau markierten Bedien-elemente werden für diese Funktion verwendet.
	↓	Standardanzeige
	Anlagenvorlauf 30°CAussentemperatur 21°C
	↓
	HeizkreisauswahlWarmwasser
	↓
	WarmwasserAutomatik Tag	Die Warmwasserbereitung befindet sich jetzt im Automatikbetrieb.
	↓3s
	Anlagenvorlauf 30°CAussentemperatur 21°C	Nach 3 Sekunden erscheint wieder die Standardanzeige.

11 Zirkulationspumpen-Ansteuerung

Werkseinstellung:

Die Zirkulationspumpen-Ansteuerung beginnt 30 Minuten vor dem Einschaltpunkt der Heizkreise zu laufen.

Die Zirkulationspumpen-Ansteuerung lässt sich heizkreisabhängig (s.u.) oder über ein eigenes Zeitprogramm (siehe Kapitel „Neues Zirkulationspumpenprogramm eingeben“) einstellen.

Wenn sich alle Heizkreise im abgesenkten Heizbetrieb oder im Urlaubsbetrieb befinden, ist die Zirkulationspumpe ausgeschaltet.

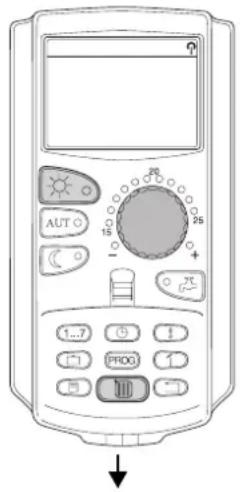

11.1 Dauer-Intervallbetrieb einstellen

Maßnahme Anzeige/Display Bemerkungen/Hinweise

		[HINWEIS!] Die grau markierten Bedienelemente werden für diese Funktion verwendet.
	HeizkreisauswahlZirkulation↓ZirkulationDauerbetrieb↓3sAnlagenvorlauf 30°CAussentemperatur 21°C	Die Zirkulationspumpe läuft jetzt im Dauer-Intervallbetrieb.Nach 3 Sekunden erscheint wieder die Standardanzeige.Werkseinstellung:Das Intervall der Zirkulationspumpe ist zweimal pro Stunde für die Dauer von 3 Minuten eingeschaltet.Die Intervalle pro Stunde können auf der Serviceebene durch Ihre Fachfirma verändert werden.

HINWEIS!

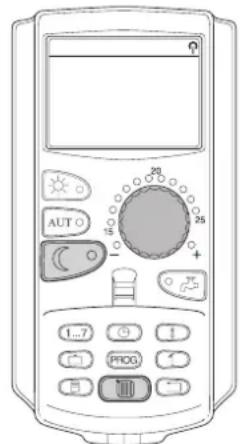

11.1.1 Zirkulationspumpe ausschalten

Maßnahme Anzeige/Display Bemerkungen/Hinweise
			HINWEIS!Die grau markierten Bedien-elemente werden für diese Funktion verwendet.
		↓	Standardanzeige
		Anlagenvorlauf30°CAussentemperatur21°C
		↓
		HeizkreisauswahlZirkulation
		↓	Die Zirkulationspumpe ist jetzt ausgeschaltet.Durch Drücken der Nachladetastewird die Zirkulationspumpe einmal für eine begrenzte Zeit eingeschaltet. Nach dem Beenden des Ladevorgangs ist die Zirkulationspumpe jedoch wieder dauerhaft ausgeschaltet.
	Drücken/gedrückt halten
	Drehen, bis „Zirkulation“ angezeigt wird.
	Loslassen, um Eingabe zu speichern.
	Drücken	Zirkulationaus↓3s
		Anlagenvorlauf30°CAussentemperatur21°C	Nach 3 Sekunden erscheint wieder die Standardanzeige.

11.1.2 Automatikbetrieb einstellen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drücken/gedrückt halten		HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
	Drehen, bis „Zirkulation“ angezeigt wird.		Standardanzeige
	Loslassen, um Eingabe zu speichern.	HeizkreisauswahlZirkulation	Im Automatikbetrieb läuft die Zirkulationspumpe im Intervallbetrieb.
	Drücken	ZirkulationAutomatik	Werkseinstellung:Das Intervall der Zirkulationspumpe ist zweimal pro Stunde für die Dauer von 3 Minuten eingeschaltet.Die Intervalle pro Stunde können auf der Serviceebene durch Ihre Fachfirma verändert werden.Nach 3 Sekunden erscheint wieder die Standardanzeige.
		Anlagenvorlauf30°CAussentemperatur21°C

11.2 Thermische Desinfektion

Wenn in Ihrer Heizungsanlage die „Thermische Desinfektion“ eingestellt wurde, wird einmal wöchentlich das Warmwasser auf eine Temperatur aufgeheizt, die z. B. zur Abtötung von Legionellen erforderlich ist.

Sowohl die Speicherladepumpe als auch die Zirkulationspumpe laufen während der thermischen Desinfektion ständig.

Die Desinfektion wird nach den werkseitig eingegebenen Zeiten gestartet:

Jeden Dienstag um 1.00 Uhr auf 70 °C.

Ihre Heizungsfachfirma kann andere Werte auf Wunsch eingeben.

Der Betrieb der thermischen Desinfektion wird durch die LED-Anzeige ! auf den Modulen FM 441 und FM 445 angezeigt.

Warnung!

Die Warmwasserbereitung ist mit einem Programm zur thermischen Desinfektion ausgerüstet. Entsprechend der Werkseinstellung ist diese Funktion wie folgt aktiv: Dienstags ab 1:00 Uhr wird das gesamte Warmwassersystem auf 70 °C erhitzt. Wenn der Warmwasserkreislauf der Heizungsanlage keinen thermostatgeregelten Mischer hat, dürfen Sie in dieser Zeit das Warmwasser nicht ungemischt aufdrehen! Verbrühungsgefahr!

12 Standardprogramm

Ein Standardprogramm ist ein ab Werk voreingestelltes Schaltprogramm mit typischen Schaltpunkten, wobei ein Schaltpunkt durch die drei Angaben Wochentag, Uhrzeit und Temperatur festgelegt ist.

Sie können unter acht Standardprogrammen auswählen (siehe Tabelle unten).

Werkseinstellung: Standardprogramm „Familie“

Sie können für jeden einzelnen Heizkreis ein vorgegebenes Standardprogramm auswählen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43) oder Ihr eigenes Wunschprogramm erstellen. Hier können Sie entweder ein von den vorgegebenen Standardprogrammen unabhängiges neues Heizprogramm erstellen (s. Kapitel „Neues Heizprogramm erstellen“) oder in einem vorgegebenen Standardprogramm einzelne Schaltpunkte abändern bzw. ergänzen (siehe Kapitel „Standardprogramm ändern“).

Standardprogrammübersicht:

Programmname Tag Ein Aus		Tagbetrieb
		Ein Aus Ein Aus
Morgens Frühschichtarbeit	Mo-Do	4:30	22:00
	Fr	4:30	23:00
	Sa	6:30	23:30
	So	7:00	22:00
Vormittags Halbtagsarbeit mor-gens	Mo-Do	5:30	8:30	12:00	22:00
	Fr	5:30	8:30	12:00	23:00
	Sa	6:30	23:30
	So	7:00	22:00
Mittags Mittags zu Hause	Mo-Do	6:00	8:00	11:30	13:00
	Fr	6:00	8:00	11:30	23:00 17:00 22:00
	Sa	6:00	23:00
	So	7:00	22:00
Nachmittags Halbtagsarbeit nachmittags	Mo-Do	6:00	11:30	16:00	22:00
	Fr	6:00	11:30	15:00	23:00
	Sa	6:30	23:30
	So	7:00	22:00
Abends Spätschichtarbeit	Mo-Fr	6:30	23:00
	Sa	6:30	23:30
	So	7:00	23:00
Single Mo-Do		6:00	8:00	16:00	22:00
	Fr	6:00	8:00	15:00	23:00
	Sa	7:00	23:30
	So	8:00	22:00
Familie Mo-Do		5:30	22:00
	Fr	5:30	23:00
	Sa	6:30	23:30
	So	7:00	22:00
Senioren Mo-So 5:30 23:00
Neu	Hier können Sie Ihr eigenes Wunschprogramm eingeben!

12.1 Programm für einen Heizkreis auswählen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Drücken/gedrückt halten	↓SchaltuhrHeizkreis 2↓SchaltuhrProgrammauswahlAbends↓SchaltuhrProgrammauswahlFamilie↓FamilienprogrammMontagum 05:30 21°C	HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.Im Display erscheint kurzzeitig der Heizkreis, der vorher festgelegt wurde (siehe „Heizkreis auswählen“ auf Seite 22).Beispiel: „Heizkreis 2“Das zuletzt für den Heizkreis 2 ausgewählte Programm (hier „Abends“) wird angezeigt.Die Anzeige „Abends“ blinkt.
Drehen, bis zum gewünschten Programm (hier „Familie“).
Loslassen, um Eingabe zu speichern.
Zurück zur Standardanzeige

13 Standardprogramm ändern

Wollen Sie die Heizphasen eines Standardprogramms ändern, verschieben Sie die Schaltpunkte oder fügen neue Schaltpunkte ein, wobei ein Schaltpunkt durch die drei Angaben Wochentag, Uhrzeit und Temperatur festgelegt ist.

Ihr so geändertes Programm wird unter dem Programmnamen „Eigen“ und der Nummer des Heizkreises gespeichert.

Beispiel: Im Standardprogramm „Familie“ soll am Montag und Dienstag der Heizbeginn des Heizkreises 2 von 5:30 Uhr auf 6:30 Uhr verschoben werden.

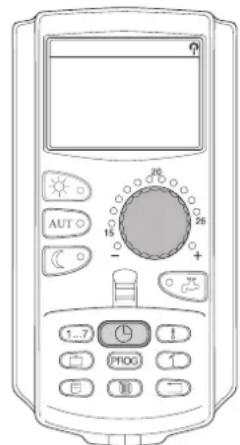

13.1 Schaltpunkte zeitlich verschieben

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.
Standardprogramm für den festgelegten Heizkreis auswählen.		Beispiel:Heizkreis 2Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.

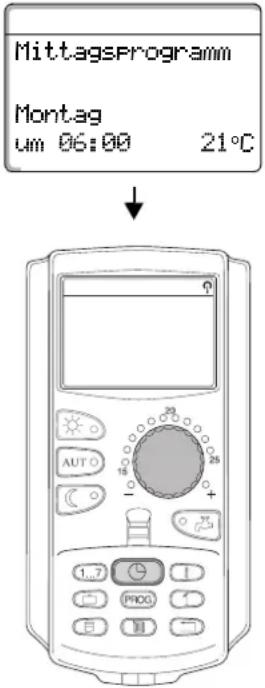

		Beispiel:Standardprogramm „Familie“Nach Schritt 1 und 2 werden im Display der Programmname und der erste Schaltpunkt (Startpunkt) des Heizprogramms „Familie“ (Montag um 5:30 Uhr bei 21 °C) angezeigt.
Schaltpunkt zeitlich verschieben.	↓
		[HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drücken/gedrückt halten	FamilienprogrammMontagum 06:30 21°C	Die Uhranzeige blinkt.
	Drehen, bis zur gewünschten Uhrzeit (hier „6:30“).
	Loslassen, um Eingabe zu speichern.	↓Programm-Eigen 2Montagum 06:30 21°C	Der geänderte Schaltpunkt wird unter dem Programm „Eigen“ und der Heizkreisnummer (hier „2“) gespeichert. Sie können Ihr Programm „Eigen“ durch Drücken der Taste PROG und Drehen des Drehknopfes aufrufen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43).
	Drehen, bis zum nächsten Schaltpunkt, der geändert werden soll (hier „Dienstag“).	↓Programm-Eigen 2Dienstagum 05:30 21°C
	Drücken/gedrückt halten	↓Programm-Eigen 2Dienstagum 06:30 21°C	Die Uhranzeige blinkt.
	Drehen bis zur gewünschten Uhrzeit (hier „6:30 “).
	Loslassen, um Eingabe zu speichern.
	Zurück zur Standardanzeige.

13.2 Schaltpunkte einfügen

Durch Einfügen von Schaltpunkten (Angaben: Wochen-tag/Uhrzeit/Temperatur) können Sie Heizphasen unterbrechen.

Beispiel:

Im Standardprogramm „Familie“ wird am Freitag von 5:30 Uhr bis 23:00 Uhr durchgeheizt. Wenn am Freitag zwischen 10:00 Uhr und 13:00 Uhr nicht geheizt werden soll, müssen zwei neue Schaltpunkte eingegeben werden.

Ihr so geändertes Programm wird unter dem Programm- namen „Eigen“ und der Nummer des Heizkreises gespeichert.

Standardprogramm „Familie" Tagbetrieb Nachtbetrieb 5:30 23:00

Neues Programm „Programm–Eigen 2“

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.
		Beispiel: Heizkreis 2
Standardprogramm für den festgelegten Heizkreis auswählen.		Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.
		Beispiel: Standardprogramm „Familie“
		Nach Schritt 1 und 2 werden im Display der Programmname und der erste Schaltpunkt (Startpunkt) des Heizprogramms „Familie“ (Montag um 5:30 Uhr bei 21 °C) angezeigt.
Schaltpunkt einfügen.	↓
		[HINWEIS! Die grau markierten Bedien-elemente werden für diese Funktion verwendet.

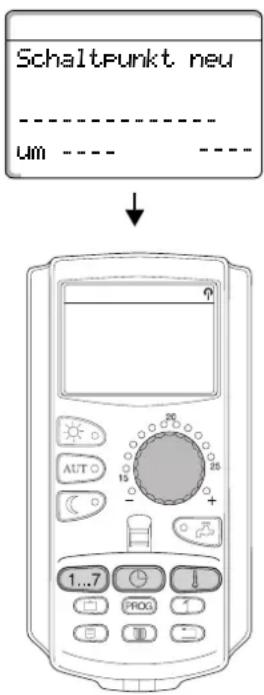

Ersten Schaltpunkt eingeben (Freitag, 10:00, 17°C)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drehen – vorzugsweise nach links – bis nebenstehende Anzeige erscheint. Im Display erschei		„Schaltpunkt neu“ für den neuen Schaltpunkt.Die Tagesanzeige blinkt.
		↓
	Drücken/gedrückt halten		HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:– Montag – Donnerstag– Montag – Freitag– Samstag – Sonntag– Montag – Sonntag
	Drehen bis zum gewünschten Tag (hier „Freitag“).
	Loslassen, um Eingabe zu speichern.	↓
	Drücken/gedrückt halten	Schaltpunkt neuFreitagum 10:00 ----	Die Uhranzeige blinkt.
	Drehen bis zur gewünschten Uhrzeit (hier „10:00“).
	Loslassen, um Eingabe zu speichern.	↓
	Drücken/gedrückt halten	Schaltpunkt neuFreitagum 10:00 17°C	Die Temperaturanzeige blinkt.
	Drehen bis zur gewünschten Temperatur (hier „17° C“).		HINWEIS!Es können hier keine beliebigen Temperaturen eingegeben werden. Es stehen nur die werkseitig eingestellten Tag- und Nachttemperaturen zur Verfügung, die Sie aber im Kapitel „Raumtemperatur einstellen“ verändern können.Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter “Programm-Eigen“ und der Heizkreisnummer (hier „2“) gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.
	Loslassen, um Eingabe zu speichern.

Zweiten Schaltpunkt eingeben (Freitag, 13:00, 21°C)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	↓	Die Tagesanzeige blinkt.

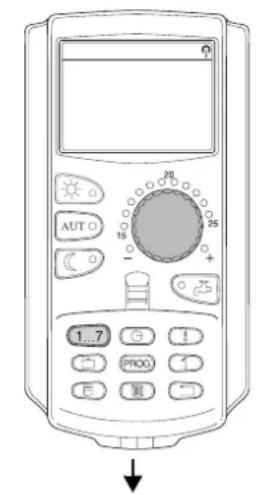

1...7 Drücken/gedrückt halten		HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag – Donnerstag- Montag – Freitag- Samstag – Sonntag- Montag – Sonntag
Drehen bis zum gewünschten Tag (hier „Freitag“).	↓
1...7 Loslassen, um Eingabe zu speichern.		Die Uhranzeige blinkt.
Drücken/gedrückt halten	↓	Die Temperaturanzeige blinkt.
Drehen bis zur gewünschten Uhrzeit (hier „13:00“).		HINWEIS!Es können hier keine beliebigen Temperaturen eingegeben werden. Es stehen nur die werkseitig eingestellten Tag- und Nachttemperaturen zur Verfügung, die Sie aber im Kapitel „Raumtemperatur einstellen“ verändern können.
Loslassen, um Eingabe zu speichern.
Drücken/gedrückt halten
Drehen bis zur gewünschten Temperatur (hier „21°C“).
Loslassen, um Eingabe zu speichern.
Zurück zur Standardanzeige.		Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt unter dem Programm „Eigen“ und der Heizkreisnummer gespeichert. Sie können Ihr Programm „Eigen“ durch Drücken der Taste PROG und Drehen des Drehknopfes aufrufen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43).

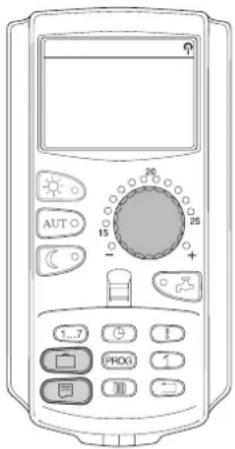

13.3 Schaltpunkte löschen

Beispiel:

Im Standardprogramm „Familie“ soll für den Heizkreis 2 der Schaltpunkt Montag 22:00 gelöscht werden.

Ihr so geändertes Programm wird unter dem Programm- namen „Eigen“ und der Nummer des Heizkreises gespeichert.

Standardprogramm „Familie“ Tagbetrieb Nachtbetrieb 5:30 22:00

Maßnahme Anzeige/Display Bemerkungen/Hinweise

Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.
		Beispiel: Heizkreis 2
Standardprogramm für den festgelegten Heizkreis auswählen.		Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.
		Beispiel: Standardprogramm „Familie“
		Nach Schritt 1 und 2 werden im Display der Programmname und der erste Schaltpunkt (Startpunkt) des Heizprogramms „Familie“ (Montag um 5:30 Uhr bei 21 °C) angezeigt.
	↓
Schaltpunkt löschen.
		HINWEIS! Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drehen, bis zum gewünschten Schaltpunkt, der gelöscht werden soll (hier „22:00“).	↓↓	In der unteren Zeile werden 8 Blöcke angezeigt, die im Sekundentakt von links nach rechts gelöscht werden. Sobald alle Blöcke verschwunden sind, ist der Schaltpunkt gelöscht.HINWEIS!Wenn Sie die Tasten vorher loslassen, wird der Löschvorgang abgebrochen.Das durch den Löschvorgang geänderte Programm wird unter „Programm-Eigen“ und der Heizkreis-nummer (hier „2“) gespeichert.Ihr neues Programm können Sie durch Drücken der TastePROGund Drehen des Drehknopfes abrufen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43).Es wird jetzt von Montag 5.30 Uhr bis Dienstag 22.00 Uhr geheizt. Der Schaltpunkt Dienstag führt zu keinem Temperatursprung.
	Gleichzeitig drücken/ gedrückt halten
	Gleichzeitig loslassen, um Eingabe zu speichern.
	Zurück zur Standardanzeige

13.4 Eine Heizphase löschen

Eine Heizphase besteht aus zwei Schaltzeitpunkten, einem Einschalt- und einem Ausschaltzeitpunkt. Soll eine Heizphase gelöscht werden, so müssen beide Zeitschaltpunkte gelöscht werden.

Beispiel:

Im Standardprogramm „Mittags“ soll für den Heizkreis 2 die Heizphase am Montag von 11:30 bis 13:00 gelöscht werden, damit von 8:00 bis 17:00 Heizpause sein soll. Ihr so geändertes Programm wird unter dem Programm- namen „Eigen“ und der Nummer des Heizkreises gespeichert.

Standardprogramm „Mittagsprogramm" Tagbetrieb Nachtbetrieb 6:00 8:00 11:30 13:00 17:00 22:00 Neues Programm „Programm–Eigen 2" Tagbetrieb Nachtbetrieb 6:00 8:00 22:00 17:00 löschen

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.
		Beispiel: Heizkreis 2
Standardprogramm für den festgelegten Heizkreis auswählen.		Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.
		Beispiel: Standardprogramm „Mittagsprogramm“
		Nach Schritt 1 und 2 werden im Display der Programmname und der erste Schaltpunkt (Startpunkt) des Heizprogramms „Familie“ (Montags um 6:00 Uhr bei 21 °C) angezeigt. Die angezeigte Temperatur ist von der eingestellten Raum-Solltemperatur abhängig.
Heizphase löschen.	↓
		HINWEIS! Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drehen, bis zum Einschalt-zeitpunkt der Heizphase, die gelöscht werden soll (hier „11:30“).	↓	Die Uhranzeige blinkt.
	Drücken/gedrückt halten	↓	Ist der Endschaltzeitpunkt der zu löschehen Heizphase angewählt, erscheinen in der unteren Zeile des Displays 8 Blöcke, die im Sekunden-takt von links nach rechts gelöscht werden.Sobald alle Blöcke verschwunden sind, ist die Heizphase gelöscht.
	Drehen bis zum Ausschalt-zeitpunkt der Heizphase, die gelöscht werden soll.(hier „13:00“).	↓	HINWEIS!Wenn Sie die Tastevorher loslassen oder den Dreh-knopf zurückdrehen, wird der Löschvorgang abgebrochen.Die Schaltzeitpunkte der Heizphase bleiben dann erhalten.
	Loslassen, um Eingabe zu speichern.		Im Display wird der nächste Schalt-punkt angezeigt.Das durch den Löschvorgang geänderte neue Programm wird unter „Programm-Eigen“ und der Heizkreis-nummer (hier „2“) gespeichert.
	Zurück zur Standardanzeige		[HINWEIS!Sie können Ihr neues Pro-gramm durch Drücken der TastePROGund Drehen des Drehknopfes abrufen (siehe „Programm für einen Heiz-kreis auswählen“ auf Seite 43).

13.5 Heizphasen verbinden

Eine Heizphase besteht aus zwei Schaltzeitpunkten, einem Einschalt- und einem Ausschaltzeitpunkt. Um zwei zeitlich aufeinanderfolgende Heizphasen miteinander zu verbinden, legen Sie den Ausschaltzeitpunkt der ersten Heizphase auf den Einschaltzeitpunkt der daraufolgenden Heizphase.

Beispiel:

Ausgehend vom Standardprogramm „Mittagsprogramm“ von Heizkreis 2 wollen Sie die Heizphasen am Montag von 11:30 Uhr – 13:00 Uhr mit der Heizphase von 17:00 Uhr – 22:00 Uhr verbinden. Damit heizen Sie durchgehend von 11:30 Uhr – 22:00 Uhr.

Ihr so geändertes Programm wird unter dem Programm- namen „Eigen“ und der Nummer des Heizkreises gespeichert.

Standardprogramm „Mittags" Tagbetrieb Nachtbetrieb 6:00 8:00 11:30 13:00 17:00 22:00

Neues Programm „Programm–Eigen 2" Tagbetrieb Nachtbetrieb 6:00 8:00 23:00 drehen von 13:00 auf 17:00

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.
		Beispiel: Heizkreis 2
Standardprogramm für den festgelegten Heizkreis auswählen.		Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.
		Beispiel: Standardprogramm „Mittagsprogramm“
		Nach Schritt 1 und 2 werden im Display der Programmname und der erste Schaltpunkt (Startpunkt) des Heizprogramms „Familie“ (Montag um 6:00 Uhr bei 21 °C) angezeigt.
Heizphase verbinden.
		[HINWEIS! Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drehen, bis der Ausschaltzeitpunkt der ersten Heizphase (hier „13:00“) angezeigt wird, die mit der zweiten, zeitlich darauffolgenden Heizphase verbunden werden soll.	↓
	Drücken/gedrückt halten
	Nach rechts drehen, bis der Anfangsschaltzeitpunkt der zweiten, zeitlich darauffolgenden Heizphase angezeigt wird, die mit der ersten verbunden werden soll (hier „Montag, 17:00“).	↓	Die Uhranzeige blinkt.Ist der Anfangsschaltzeitpunkt der zeitlich darauffolgenden Heizphase angewählt, erscheinen in der unter- ren Zeile des Displays 8 Blöcke, die im Sekundentakt von links nachrechts gelöscht werden.Sobald alle Blöcke verschwunden sind, sind die beiden Heizphasen miteinander verbunden.BuderusHINWEIS!Wenn Sie die Tastevor- her loslassen oder den Drehknopf zurückdrehen, wird der Löschvorgang abgebrochen.Die Schaltzeitpunkte der Heizphase bleiben erhalten.
	Loslassen, um Eingabe zu speichern.		Das durch den Verbindungsvorgang geänderte neue Programm wird unter „Programm-Eigen“und der Heizkreis-nummer (hier „2“) gespeichert.BuderusHINWEIS!Das durch den Verbindungs- vorgang entstandene neue Programm „Programm-Ei- gen“ können Sie durch Drü- cken der TastePROGund Drehen des Drehknopfes ab- rufen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43).
	Zurück zur Standardanzeige

Buderus
Buderus

14 Neues Heizprogramm erstellen

Für die Erstellung eines neuen Heizprogramms können Sie bis zu 42 Schaltpunkte pro Woche und Heizkreis eingeben. Ein Schaltpunkt besteht aus den 3 Angaben Wochentag, Uhrzeit und Temperatur.

Das so erstellte neue Heizprogramm wir unter dem Namen "Programm-Eigen" und der zugehörigen Heizkreisnummer gespeichert.

Beispiel:

Montag – Freitag,

ab 5:00 Uhr, 21 °C, ab 21:00 Uhr 17 °C.

Samstag – Sonntag,

ab 9:30 Uhr, 21 °C, ab 23:30 Uhr 17 °C

Neues Heizprogramm „Eigen 2“
Montag - Freitag

Tagbetrieb Nachtbetrieb 5:00 21°C 21:00 17°C

Samstag - Sonntag

Tagbetrieb Nachtbetrieb 9:30 23:30 21°C 17°C

Maßnahme Anzeige/Display Bemerkungen/Hinweise

Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.
Standardprogramm für den festgelegten Heizkreis auswählen.		Beispiel:Heizkreis 2Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.hier:Programmauswahl „neu“
Schaltpunkt eingeben.	↓	Nach Schritt 1 und 2 werden im Display die Leermaske „neu“ angezeigt.
		HINWEIS! Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Ersten Schaltpunkt eingeben
(Montag – Freitag, 5:00 Uhr, 21 °C)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.
		Die Tagesanzeige blinkt.
1...7 Drücken/gedrückt halten		HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag - Donnerstag- Montag - Freitag- Samstag - Sonntag- Montag - Sonntag
Drehen bis zum gewünschten Wochentag (hier „Montag - Freitag“).
1...7 Loslassen, um Eingabe zu speichern.
Drücken/gedrückt halten		Die Uhranzeige blinkt.
Drehen bis zur gewünschten Uhrzeit (hier „5:00“).
Loslassen, um Eingabe zu speichern.
Drücken/gedrückt halten		Die Temperaturanzeige blinkt.
Drehen bis zur gewünschten Temperatur (hier „21°C“).		HINWEIS!Es können hier keine beliebigen Temperaturen eingegeben werden. Es stehen nur die werkseitig eingestellten Tag- und Nachttemperaturen zur Verfügung, die Sie aber im Kapitel „Raumtemperature einstellen“ verändern können.
Loslassen, um Eingabe zu speichern.
		Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter „Programm-Eigen“ und der Heizkreisnummer (hier „2“) gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.

Zweiten Schaltpunkt eingeben

(Montag – Freitag, 21:00 Uhr, 17 °C)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.
	AC2C	Die Tagesanzeige blinkt.
1...7 Drücken/gedrückt halten		HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag - Donnerstag- Montag - Freitag- Samstag - Sonntag- Montag - Sonntag
Drehen bis zum gewünschten Tag (hier „Montag - Freitag“).	m30
Loslassen, um Eingabe zu speichern.		Die Uhranzeige blinkt.
Drücken/gedrückt halten	=
Drehen bis zur gewünschten Uhrzeit (hier „21:00“).		Die Temperaturanzeige blinkt.
Loslassen, um Eingabe zu speichern.		HINWEIS!Es können hier keine beliebigen Temperaturen eingegeben werden. Es stehen nur die werkseitig eingestellten Tag- und Nachttemperaturen zur Verfügung, die Sie aber im Kapitel „Raumtemperatur einstellen“ verändern können.
Drücken/gedrückt halten
Drehen bis zur gewünschten Temperatur (hier „17°C“).	###	Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter “Programm-Eigen“ und der Heizkreisnummer (hier „2“) gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.
Loslassen, um Eingabe zu speichern.

Dritten Schaltpunkt eingeben

(Samstag – Sonntag, 9:30 Uhr, 21 °C)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.
	[handel]
1...7 Drücken/gedrückt halten		Die Tagesanzeige blinkt. HINWEIS! Die Tage können einzeln oder blockweise ausgewählt werden:- Montag - Donnerstag- Montag - Freitag- Samstag - Sonntag- Montag - Sonntag
Drehen bis zum gewünschten Tag (hier „Samstag - Sonntag“).
Loslassen, um Eingabe zu speichern.
1...7 Drücken/gedrückt halten		Die Uhranzeige blinkt.
Drehen bis zur gewünschten Uhrzeit (hier „9:30“).
Loslassen, um Eingabe zu speichern.
Drücken/gedrückt halten		Die Temperaturanzeige blinkt. HINWEIS! Es können hier keine beliebigen Temperaturen eingegeben werden. Es stehen nur die werkseitig eingestellten Tag- und Nachttemperaturen zur Verfügung, die Sie aber im Kapitel „Raumtemperatur einstellen“ verändern können.
Drehen bis zur gewünschten Temperatur (hier „21°C“).
Loslassen, um Eingabe zu speichern.
		Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter “Programm-Eigen“ und der Heizkreisnummer (hier „2“) gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.

HINWEIS!

HINWEIS!

Vierten Schaltpunkt eingeben
(Samstag – Sonntag, 23:30 Uhr, 17 °C)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		↓Schaltpunkt neuSamstag-Sonntag um --- ----	Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.Die Tagesanzeige blinkt.
	Drücken/gedrückt halten
	Drehen bis zum gewünschten Tag (hier „Samstag – Sonntag“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten	Schaltpunkt neuSamstag-Sonntag um 23:30 ----	HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag – Donnerstag- Montag – Freitag- Samstag – Sonntag- Montag – Sonntag
	Drehen bis zur gewünschten Uhrzeit (hier „23:30“).
	Loslassen, um Eingabe zu speichern.		Die Uhranzeige blinkt.
	Drücken/gedrückt halten	Schaltpunkt neuSamstag-Sonntag um 23:30 17°C	Die Temperaturanzeige blinkt.
	Drehen bis zur gewünschten Temperatur (hier „17°C“).		HINWEIS!Es können hier keine beliebigen Temperaturen eingegeben werden. Es stehen nur die werkseitig eingestellten Tag- und Nachttemperaturen zur Verfügung, die Sie aber im Kapitel „Raumtemperatur einstellen“ verändern können.
	Loslassen, um Eingabe zu speichern.
	Zurück zur Standardanzeige.		Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter dem Programm „Eigen“ und der Heizkreisnummer (hier „2“) gespeichert. Sie können Ihr Programm „Eigen“ durch Drücken der Taste PROG und Drehen des Drehknopfes aufrufen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43).

15 Neues Warmwasserprogramm eingeben

Die Warmwasserbereitung kann entweder nach der Werkseinstellung „Programmauswahl nach Heizkreise“ oder nach Ihrem neuen eigenen Schaltprogramm „Programmauswahl Eigen WW“ erfolgen.

Beispiel:

An allen Wochentagen soll von 6:30 bis 9:00 Warmwasser bereitet werden.

Werkseinstellung:

„Programmauswahl nach Heizkreise“: Die Warmwasserbereitung beginnt automatisch 30 Minuten vor dem frühesten Schaltpunkt aller Heizkreise in diesem Regelgerät und endet mit dem Abschalten des letzten Heizkreises.

Wenn Ihre Warmwasserbereitung nicht in Abhängigkeit der Heizkreise arbeiten soll, können Sie Ihr neues eigenes Warmwasserprogramm folgendermaßen eingeben:

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.hier:„Warmwasser“
Programm für den Heizkreis „Warmwasser“ auswählen.		Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.hier:Programmauswahl „neu“Nach Schritt 1 und 2 wird im Display die Leermaske „neu“ angezeigt.
Schaltpunkt eingeben.
		[HINWEIS!] Die grau markierten Bedien-elemente werden für diese Funktion verwendet.

Ersten Schaltpunkt eingeben

(Montag – Sonntag, 6:30, Warmwasserbereitung an)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
			Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.
	Drücken/gedrückt halten	Schaltpunkt neuMontag-Sonntagum --- ----	Die Tagesanzeige blinkt.HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag – Donnerstag- Montag – Freitag- Samstag – Sonntag- Montag – Sonntag
	Drehen bis zum gewünschten Wochentag (hier „Montag – Sonntag“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten	Schaltpunkt neuMontag-Sonntagum 06:30 ----	Die Uhranzeige blinkt.
	Drehen bis zur gewünschten Uhrzeit (hier „6:30“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten	Schaltpunkt neuMontag-Sonntagum 06:30 an	Der zu verändernde Wert blinkt.Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter „Programm-Eigen WW“ und der Heizkreisauswahl „Warmwasser“ gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.
	Nach rechts drehen bis zur Anzeige „an“.
	Loslassen, um Eingabe zu speichern.

Zweiten Schaltpunkt eingeben

(Montag – Sonntag, 9:00 Uhr, Warmwasserbereitung aus)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.
	Drücken/gedrückt halten	Die Tagesanzeige blinkt.
	Drehen bis zum gewünschten Wochentag (hier „Montag – Sonntag“).	HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag – Donnerstag- Montag – Freitag- Samstag – Sonntag- Montag – Sonntag
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten	Die Uhranzeige blinkt.
	Drehen bis zur gewünschten Uhrzeit (hier „9:00“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten	Der zu verändernde Wert blinkt.
	Nach links drehen bis zur Anzeige „aus“.	Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter „Programm-Eigen WW“ und der Heizkreisauswahl „Warmwasser“ gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.
	Loslassen, um Eingabe zu speichern.
	Zurück zu Standardanzeige.	Ihre Warmwasserbereitung arbeitet jetzt nach „Programm-Eigen WW“. Sie können Ihr „Programm-Eigen WW“ durch Drücken der Taste PROG und Drehen des Drehknopfes aufrufen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43).

16 Neues Zirkulationspumpenprogramm eingeben

Die Zirkulationspumpe kann entweder nach der Werks-einstellung „Programmauswahl nach Heizkreise“ oder nach Ihrem neuen eigenen Schaltprogramm „Programmauswahl Eigen ZP“ erfolgen.

Beispiel:

An allen Wochentagen soll von 6:30 bis 9:00 die Zirkulationspumpe laufen.

Werkseinstellung:

„Programmauswahl nach Heizkreise“: Die Zirkulationspumpe startet automatisch 30 Minuten vor dem frühesten Schaltpunkt aller Heizkreise in diesem Regelgerät und endet mit dem Abschalten des letzten Heizkreises.

Wenn Ihre Zirkulationspumpe nicht in Abhängigkeit der Heizkreise arbeiten soll, können Sie Ihr neues eigenes Zirkulationspumpenprogramm folgendermaßen eingeben:

Maßnahme Anzeige/Display Bemerkungen/Hinweise
Heizkreis auswählen.		Siehe „Heizkreis auswählen“ auf Seite 22.hier:„Zirkulation“
Standardprogramm für den Heizkreis „Zirkulation“ auswählen.		Siehe „Programm für einen Heizkreis auswählen“ auf Seite 43.hier:Programmauswahl „neu“Nach Schritt 1 und 2 wird im Display die Leermaske „neu“ angezeigt.
Schaltpunkt eingeben.
		[HINWEIS!] Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Ersten Schaltpunkt eingeben

(Montag – Sonntag, 6:30 Uhr, Pumpe an)

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		kassort	Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.
	Drücken/gedrückt halten		Die Tagesanzeige blinkt.HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag – Donnerstag- Montag – Freitag- Samstag – Sonntag- Montag – Sonntag
	Drehen bis zum gewünschten Wochentag (hier „Montag – Sonntag“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten		Die Uhranzeige blinkt.
	Drehen bis zur gewünschten Uhrzeit (hier „6:30“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten		Der zu verändernde Wert blinkt.Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter “Programm-Eigen ZP“ und der Heizkreisauswahl „Zirkulation“ gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.
	Nach rechts drehen bis zur Anzeige „an“.
	Loslassen, um Eingabe zu speichern.

Zweiten Schaltpunkt eingeben
(Montag – Sonntag, 9:00 Uhr, Pumpe aus)

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Maßnahme Anzeige/Display Bemerkungen/Hinweise
		↓↓Schaltpunkt neuMontag-Sonntagum 09:00 ----↓Schaltpunkt neuMontag-Sonntagum 09:00 aus	Im Display erscheint die Leermaske „Schaltpunkt neu“ für den neuen Schaltpunkt.Die Tagesanzeige blinkt.HINWEIS!Die Tage können einzeln oder blockweise ausgewählt werden:- Montag – Donnerstag- Montag – Freitag- Samstag – Sonntag- Montag – SonntagDie Uhranzeige blinkt.Der zu verändernde Wert blinkt.Erst wenn alle 3 Angaben (Tag/Uhrzeit/Temperatur) des neuen Schaltpunktes eingestellt sind, wird der neue Schaltpunkt automatisch unter “Programm-Eigen ZP“ und der Heizkreisauswahl „Zirkulation“ gespeichert. Diese Speicherung ist im Display nicht sichtbar. Es erscheint die Leermaske „Schaltpunkt neu“ für den nächsten Schaltpunkt.Ihre Zirkulationspumpe arbeitet jetzt nach „Programm–Eigen ZP“. Sie können Ihr Programm „Programm–Eigen ZP“ durch Drücken der Taste PROG und Drehen des Drehknopfes aufrufen (siehe „Programm für einen Heizkreis auswählen“ auf Seite 43).
	Drücken/gedrückt halten
	Drehen bis zum gewünschten Wochentag (hier „Montag – Sonntag“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten
	Drehen bis zur gewünschten Uhrzeit (hier „9:00“).
	Loslassen, um Eingabe zu speichern.
	Drücken/gedrückt halten
	Nach links drehen bis zur Anzeige „aus“.
	Loslassen, um Eingabe zu speichern.
	Zurück zur Standardanzeige

17 Urlaubsprogramm

17.1 Urlaubsprogramm eingeben

Mit dem Urlaubsprogramm können Sie bei längerer Abwesenheit mit einer niedrigeren Raumtemperatur hei- zen.

Beispiel:

Sie sind in den nächsten Tagen für fünf Tage in Urlaub und wollen während dieser Zeit weniger heizen, z. B. Heizkreis 2 mit einer abgesenkten Raumtemperatur von 12 °C betreiben.

HINWEIS!

Da das Urlaubsprogramm sofort nach der Eingabe aktiv ist, ist es erforderlich, erst am Abreisetag das Urlaubsprogramm einzugeben.

Maßnahme Anzeige/Display Bemerkungen/Hinweise

Heizkreis auswählen.

Urlaubsprogramm eingeben.

Siehe „Heizkreis auswählen“ auf Seite 22.

Beispiel: „Heizkreis 2“

HINWEIS! Die grau markierten Bedienelemente werden für diese Funktion verwendet.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Drücken/gedrückt halten		Urlaubsprogramm aufrufen.
		↓	Die Tagesanzahl „0“ blinkt.
		↓
	Drehen, bis zur gewünschten Tagesanzahl (hier „5“).		Die Tagesanzahl „5“ blinkt.
	Loslassen, um Eingabe zu speichern.	↓	Die Temperaturanzeige blinkt.
	Drücken/ gedrückt halten		HINWEIS!Das Urlaubsprogramm ist sofort nach der Eingabe aktiviert.
	Drehen, bis zur gewünschten Temperatur (hier „12°C“).	↓
	Loslassen, um Eingabe zu speichern.		Sie können Ihr Urlaubsprogram jederzeit aufheben, indem Sie das Urlaubsprogramm erneut aufrufen (s. o.) und die Anzahl der Urlaubstage auf „0“ stellen.

HINWEIS!

Wenn Warmwasser abhängig von den Heizkreisen bereitet wird („Programmauswahl nach Heizkreise“) und alle Heizkreise im Urlaubsbetrieb sind, werden automatisch die Warmwasserbereitung und die Zirkulation ausgeschaltet. Die Eingabe eines separaten Warmwasser-Urlaubsprogramms ist nicht möglich.

HINWEIS!

Wenn Warmwasser nach einem eigenen Zeitschaltprogramm bereitet wird („Programmauswahl Eigen WW“), kann ein separates Warmwasser-Urlaubsprogramm eingegeben werden. Während des Warmwasser-Urlaubsprogramms wird die Zirkulationspumpe automatisch ausgeschaltet.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

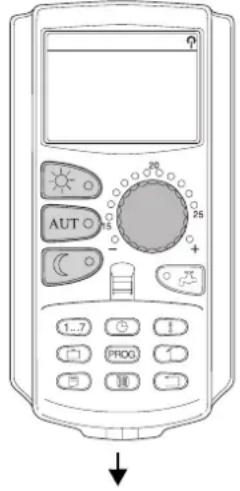

17.2 Urlaubsprogramm unterbrechen und wieder fortsetzen

Sie können Ihr Urlaubsprogramm jederzeit unterbrechen und auf die eingestellte Tag- oder Nachttemperatur heizen.

Maßnahme Anzeige/Display Bemerkungen/Hinweise
			[HINWEIS!Die grau markierten Bedienelemente werden für diese Funktion verwendet.
			Wenn ein Heizkreis im Urlaubsbetrieb ist, leuchtet nur die LED der Taste Automatik AUT.
	Drücken		Ständig TagDas Urlaubsprogramm kann jederzeit mit der Taste unterbrochen werden. In diesem Fall wird mit der eingestellten Tagtemperatur geheizt (s. a. Kapitel „Raumtemperatur einstellen“).
	Unterbrochenes Urlaubsprogramm wieder fortsetzen.
	Drücken		Ständig NachtDas Urlaubsprogramm kann jederzeit mit der Taste unterbrochen werden. In diesem Fall wird mit der eingestellten Nachttemperatur geheizt (siehe auch Kapitel „Raumtemperatur einstellen“).
	Unterbrochenes Urlaubsprogramm wieder fortsetzen.

18 Raumtemperaturfühler abgleichen

HINWEIS!

Diese Funktion ist nur möglich, wenn der MEC 2 im Wohnraum montiert ist.

Weicht die im Display angezeigte Raumtemperatur von der mit einem Thermometer gemessenen Ist-Raumtemperatur ab, kann man mit „Kalibrierung MEC“ die Werte abgleichen.

Die Werkseinstellung ist 0 °C.

Der Korrekturbereich reicht von +5 °C bis -5 °C.

z. B. Angezeigte Raumtemperatur 22 °C

Gemessene Raumtemperatur 22,5 °C

Maßnahme Anzeige/Display Bemerkungen/Hinweise
	Abdecklappe öffnen.
	Tasten gleichzeitig drücken und danach loslassen.	KALIBRIERUNG MEC Raumtemperatur Korrektur + 0,0 °C	Im Display erscheint „Kalibrierung MEC“.
	Taste drücken / gedrückt halten.	KALIBRIERUNG MEC Raumtemperatur Korrektur + 0,5 °C	Der zu verändernde Wert blinkt.
	Drehen, bis zum gewünschten Wert (hier „0,5 °C“).
	Taste loslassen, um Eingabe zu speichern.		Im Display wird die jetzt korrigierte Raumtemperatur von z. B. 22,5 °C angezeigt.

19 Abgastest für Wandheizkessel

Nach dem Bundes-Immissionsschutzgesetz §§ 7-11 zur Begrenzung der Abgasverluste führt der Schornsteinfeger jährlich einen Abgastest durch.

Der Abgastest wird am Kessel eingeschaltet (siehe technische Unterlagen des Kessels).

Während und nach dem Abgastest besteht Verbrühungsgefahr.

Verfügt der Warmwasserkreislauf über keinen thermostatgeregelten Mischer, informieren Sie die Haus-

bewohner, das Warmwasser während des Abgastests nicht ungemischt aufzudrehen!

Während des Abgastests erscheint am MEC 2 rechts stehende Anzeige.

Abgastest aktiv

Kesseltemperatur

75 ℃

20 Wirtschaftlich Heizen und Energie sparen

Die Buderus Regeltechnik garantiert Ihnen einen optimalen Komfort mit vielen technischen Möglichkeiten bei minimalem Energieverbrauch und einfacher Bedienung. Wenn Sie die folgenden Hinweise beachten, sparen Sie Energie und damit Geld und schonen die Umwelt:

– Lassen Sie sich bei der Erstinbetriebnahme ausführlich durch den Heizungsfachmann einweisen. Ist Ihnen etwas unklar, so fragen Sie nach.
– Lesen Sie die Bedienungsanleitung Ihrer Heizungsanlage genau durch.
– Lassen Sie Ihre Heizungsanlage an die Gegebenheiten Ihres Hauses anpassen.
- Lassen Sie Ihre Heizungsanlage regelmäßig warten.
– Lüften Sie in der kalten Jahreszeit nur kurz und ausgiebig. Dadurch vermeiden Sie ein Auskühlen der Räume.
- Überprüfen Sie die Einstellungen der Thermostatventile in den einzelnen Räumen.
- Stellen Sie die Wohnraum- und Warmwassertemperatur nicht höher ein als erforderlich.

Entsprechen die voreingestellten Schaltzeiten (Tag- und Nachtbetrieb) der Wohnraumheizung und der Warmwasserbereitung Ihren Lebensgewohnheiten?

• Korrigieren Sie das Standardprogramm nach Ihren Wünschen.
• Nutzen Sie die Einstellmöglichkeiten der Sommer-/Winterumschaltung für die Übergangszeit.
• Vermeiden Sie häufigen Wechsel der Temperature-instellung für Wohnraum- und Warmwasserbereitung.
  – Alle Temperaturkorrekturen wirken sich erst nach einiger Zeit aus. Korrigieren Sie Ihre Einstellungen erst am daraufolgenden Tag, wenn die Änderungen nicht das gewünschte Resultat erzielt haben.
• Angenehmes Raumklima hängt nicht nur von der Raumtemperatur ab, sondern auch von der Luftfeuchtigkeit. Je trockener die Luft ist, desto kühler wirkt der Raum. Mit Zimmerpflanzen können Sie die Luftfeuchtigkeit verbessern.

21 Störungen und Abhilfe

Lassen Sie Störungen sofort von einer Heizungsfachfirma beheben.

Nennen Sie der Heizungsfachfirma bereits telefonisch den aufgetretenen Fehler.

Stellen Sie ggf. die Schalter auf den Modulen entsprechend dem Kapitel „Betrieb im Störfall“ ein.

Im Falle von Störungen des Wandheizkessels sind die technischen Unterlagen des Wandheizkessels einzusehen.

Störungen Ihrer Anlage werden im Display der Bedieneinheit MEC 2 angezeigt.

Folgende Störungen können erscheinen, sofern Ihr Regelgerät mit den entsprechenden Modulen ausgerüstet ist:

- Kessel Außenfühler

– Heizkreis x Vorlauffühler

– Warmwasser Warmwasserfühler

– Warmwasser bleibt kalt

– Warmwasser Thermische Desinfektion

– Heizkreis x Fernbedienung

– Heizkreis x Kommunikation

- Kessel x Status y Brenner

– Heizkreis x Störmeld. Pumpe

– Bussystem Ecobus hat keinen Empfang

- Bussystem Kein Master

– Bussystem Adressenkonflikt

- Adresse Konflikt Platz 1

- Adresse Konflikt Platz 2

- Adresse Konflikt Platz A

- Adresse Falsches Modul Platz 1

- Adresse Falsches Modul Platz 2

- Adresse Falsches Modul Platz A

- Adresse Unbekanntes Modul Platz 1

- Adresse Unbekanntes Modul Platz 2

- Adresse Unbekanntes Modul Platz A

– Warmwasser Inertanode

– Warmwasser Ext. Störeingang

– Heizkreis x Im Handbetrieb

– Warmwasser Im Handbetrieb

– Warmwasser Primäre Pumpe im Handbetrieb

– Warmwasser Sekundäre Pumpe im Handbetrieb

– Warmwasser Fühler WT

– Warmwasser Fühler AUS

– Warmwasser Fühler EIN

– Kessel (x) Keine Verbindung

- Hydr. Weiche Vorlauffühler

- Kessel x 3-Wegventil

Fehlerbehebung

MEC 2-Meldung Auswirkung Abhilfe
Warmwasser bleibt kalt (bei Warmwasserbereitung über Logamatic 41xx).	Warmwasser ist zu kalt. Handbetriebsschalter Warmwasser am Modul ZM 424, FM 441oder FM 445 auf Handbetrieb stellen. Heizungsfachfirma verständigen.
Fernbedienung Störung	Das Regelgerät arbeitet mit den zuletzt an der Bedieneinheit MEC 2 eingestellten Werten.	Heizungsfachfirma verständigen.
Außenfühler Störung Vorlauffühler Störung	Die Heizung heizt gegebenenfalls mit höheren Temperaturen und stellt so die Wärmeversorgung sicher.	Heizungsfachfirma verständigen. Teilen Sie der Heizungsfachfirma mit, welcher Temperaturfühler defekt ist.
Vorlauffühler Störung	Es kann zu warm werden.	Verstellen Sie den Mischer per Hand. Heizungsfachfirma verständigen
Hydr. Weiche Vorlauffühler Störung	Evtl. leichte Über- oder Unterversorgung.	Heizungsfachfirma verständigen.
Heizkreis x Kommunikation Störung	Keine Kommunikation einer BFU mit dem Regelgerät.	Eventuell Fernbedienung defekt. Heizungsfachfirma verständigen.
Kessel 1 Status y Brenner Störung	Es wird kalt.	Versuchen Sie, die Kesselstörung zu beseitigen (Siehe technische Unterlagen Wandkessel)
W-Wasserfühler Störung (Warmwasserbereitung über Logamatic 41xx)	Ist der Warmwasserfühler defekt, wird aus Sicherheitsgründen kein Warmwasser erzeugt.	Heizungsfachfirma verständigen.
Warmwasser Fühler WT Störung Fühler EIN Störung Fühler AUS Störung (bei Warmwasserbereitung über FM 445)	Ist der Warmwasserfühler defekt, wird aus Sicherheitsgründen kein Warmwasser erzeugt.	Heizungsfachfirma verständigen.
Heizkreis x im Handbetrieb	Pumpen, Stellglieder etc. werden manuell in Abhängigkeit der Schalterstellungen betrieben.	Die Schalter wurden auf Handbetrieb gestellt (für Wartungsarbeiten oder um Fehler zu beseitigen). Nach eventueller Fehlerbeseitigung die Handschalter wieder auf „AUT“ stellen.
Kessel x Keine Verbindung Störung	Es wird kalt. Schalten Sie den Kessel in den Handbetrieb. Heizungsfachfirma verständigen.

22 Betrieb im Störfall

ACHTUNG!

Öffnen Sie niemals das Regelgerät. Versuchen Sie nicht, einzelne Baugruppen zu zerlegen.

22.1 Notbetrieb

Bei Ausfall der Elektronik verfügt das Regelgerät über einen Notbetrieb. Im Notbetrieb laufen alle Pumpen und die Mischer sind spannungsfrei. Sie können von Hand eingestellt werden. Verständigen Sie in diesem Fall Ihre Heizungsfachfirma.

22.2 Heizbetrieb über Handschalter

In den meisten Fällen werden Störungen in dem MEC 2 angezeigt, sofern Sie das Regelgerät betreffen.

Bitte informieren Sie Ihre Heizungsfachfirma über den im MEC-Display angezeigten Fehler bzw. den Fehler-code am Wandkessel. Die Heizungsfachfirma kann aufgrund Ihrer Angaben gezielt und schnell Hilfe zur Beseitigung der aufgetretenen Störung leisten.

Wenn Sie die Heizungsfachfirma nicht sofort erreichen können, können Sie ggf. über Handschalter eine manuelle Betriebsweise einstellen.

ACHTUNG!

Wenn eine Fußbodenheizung installiert ist: Bevor Sie die Heizanlage über Handschalter betreiben, müssen Sie die Temperatureinstellung des Temperaturwächters am Kessel kontrollieren. Wenn die Temperatur nicht korrekt eingestellt ist, kann sich die Fußbodenheizung überhitzen.

Auf dem Regelgerät und auf den Modulen befinden sich Handschalter für die manuelle Betriebsweise.

In Stellung 🚙️ wird die jeweilige Pumpe in Betrieb gesetzt. Die Mischer bleiben stromlos und können von Hand verstellt werden.

Handbetrieb Logamatic 4111

Bevor Sie die Einstellungen für den Handbetrieb vornehmen, prüfen Sie die Einstellungen an den einzelnen Modulen auf eventuelle Fehleinstellungen. Sollte eine Störung der Regeleinrichtung vorliegen, können Sie Ihre Heizung vorübergehend manuell weiter betreiben.

• Das Regelgerät am Betriebsschalter (Abb. 1, Pos. 1) einschalten.
  ●Heizkreis 1 (ggf. + Warmwasser)

(Abb. 1, Pos. 3) am Wahlschalter AUT auf Hand bzw. stellen.

● Heizkreis (Abb. 1, Pos. 2) am Wahlschalter

auf Hand 🎨 stellen.

- Kesselwassertemperaturregler am Wandkessel auf die gewünschte Kesseltemperatur einstellen.

WARNUNG!

Verbrühungsgefahr!

Achten Sie darauf, dass die Brauchwassertemperatur nicht zu hoch ist!

Diese wird über den Temperaturregler des Wandkessels gesteuert.

- Den Schalter „Abgastest“ am Wandheizkessel einschalten.

ACHTUNG!

Mischerkreise dürfen wegen der Betriebssicherheit der Anlage nicht vollständig geschlossen werden.

Bei Störung verständigen Sie umgehend Ihre Heizungsfachfirma. Sie leistet einen fachgerechten Service. Teilen Sie ihr den auf dem MEC genannten Fehler bzw. den Fehlercode am Wandkessel mit.

Heizkreismischer von Hand auskuppeln und in Richtung wärmer oder kälter stellen, bis die gewünschte Raumtemperatur erreicht wird.

1 2 3 B

Abb. 1 Logamatic 4111

Handbetrieb Logamatic 4116

Bevor Sie die Einstellungen für den Handbetrieb vornehmen, prüfen Sie die Einstellungen an den einzelnen Modulen auf eventuelle Fehleinstellungen. Sollte eine Störung der Regeleinrichtung vorliegen, können Sie Ihre Heizung vorübergehend manuell weiter betreiben.

• Das Regelgerät am Betriebsschalter Abb. 2, Pos. 1) einschalten.
• Primärkreis (Abb. 2, Pos. 2) am Wahlschalter

- Sekundärkreis (Abb. 2, Pos. 3) am Wahlschalter

- Kesselwassertemperaturregler am Wandkessel auf die gewünschte Kesseltemperatur einstellen.

WARNUNG!

Verbrühungsgefahr!

Achten Sie darauf, dass die Brauchwassertemperatur nicht zu hoch ist!

Diese wird über den Temperaturregler des Wandkessels gesteuert.

- Den Schalter „Abgastest“ am Wandheizkessel einschalten.

ACHTUNG!

Mischerkreise dürfen wegen der Betriebssicherheit der Anlage nicht vollständig geschlossen werden.

1 2 3 B

Abb. 2 Logamatic 4116

23 Einfache Störungsbehebung

Werden trotz kühler Räume, bzw. kühlem Wasser keine Fehlermeldungen am Regelgerät und Wandkessel angezeigt, kann eine Fehleinstellung vorliegen, die ggf. irrtümlich vorgenommen wurde.

Beobachtung	mögliche Ursache	Maßnahme
Regelgerät und Wandkessel dunkel bzw. außer Funktion?	– Betriebsschalter auf „Aus“– keine Versorgungsspannung	– Betriebsschalter auf „Ein“– Haussicherung kontrollieren.– Heizungsnotschalter auf „Ein“.
MEC dunkel	– MEC nicht richtig aufgesteckt?(Kontaktprobleme)	– MEC korrekt aufstecken.
Raum kühl	– Der Raum-Istwert wird für den entsprechenden Heizkreis nicht korrekt angezeigt– Regelung befindet sich im abgesenkten Heizbetrieb.– Raum-Sollwert kontrollieren.– Warmwasserversorgung läuft zu lange.– Raumtemperaturfühler ist nicht richtig abgeglichen.	– Heizkreiszuordnung überprüfen.– Uhrzeit und Heizprogramm kontrollieren und ggf. ändern.– Raum-Sollwert korrigieren.– Warmwasserbereitung kontrollieren.– Fühlerabgleich.
Warmwasser kühl (bei Warmwasserbereitung über Logamatic 4111, 4116)	– Warmwasser-Sollwert ist nicht korrekt eingestellt.– Schaltprogramm ist nicht korrekt eingestellt.	– Warmwasser-Sollwert korrigieren.– Schaltprogramm neu programmieren.

24 Einstellprotokoll

Betriebswerte

	Eingabebereich Werkseinstellung	Einstellung
Werksprogramme Familie	MorgensAbendsVormittagsNachmittagsMittagsSingleSeniorenNeu	Familie
Warmwasser 30	°C – 60 °C	60 °C
Sommer-Winterumschaltung 10	°C – 30 °Cständig Sommerständig Winter	17 °C
Tag-Raumtemperatur 11	°C – 30 °C	21 °C
Nacht-Raumtemperatur 2	°C – 29 °C	17 °C
Urlaub-Raumtemperatur	10 °C – 30 °C	17 °C

25 Stichwortverzeichnis

A

Abgastest 70

Ausschaltzeitpunkt ..... 51, 53

Außerbetriebnahme 20

B

Betriebswerte 23,78

Betriebszustände 21

Brenner 9

Brenner-, Heizkreis- und Warmwassermodul .....9

D

Datum 25

Dauerbetrieb 35

E

Einschaltzeitpunkt 51, 53

Einstellprotokoll 78

F

Fehlerbehebung 73

Fernbedienung 31

FM 441 12

FM 442 14

FM 445 16

Fühler abgleichen 69

H

Handbetriebsschalter 73

Heizkreisfunktionen ..... 11, 13, 15, 16, 19

Heizprogramm 55

|

Inbetriebnahme 20

Intervall-Betrieb 38

Ist-Raumtemperatur 69

M

MEC-Heizkreise 8

Modulbestückung 6,9

N

Nacht-Raumtemperatur .....20, 28, 30

Notbetrieb 74

R

Raumtemperatur einstellen 20

Raumtemperatur, angezeigte 69

S

Schaltpunkt ..... 44, 55, 61, 62, 64, 65

Schaltzeiten 71

Sommer-/Winterumschaltung 21

Standardanzeige 24

Standardprogramm 42

Störanzeigen 72

Störbetrieb 74

Störungen 72

T

Tag-Raumtemperatur .....20, 27, 29

U

Uhrzeit 25

Urlaubsprogramm 66

V

Vorlauffühler 73

W

Warmwasser .32

Warmwasserfunktionen ..... 11, 13

Warmwasserprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Warmwassertemperatur .....21

Werkseinstellung 42,78

Wirtschaftlich Heizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Z

ZM 424 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Buderus ist immer in Ihrer Nähe.

Hochwertige Heiztechnologie verlangt professionelle Installation und Wartung. Buderus liefert deshalb das komplette Programm exklusiv über den Heizungsfachmann. Fragen Sie ihn nach Buderus Heiztechnik. Oder informieren Sie sich in einer unserer 46 Niederlassungen.

Niederlassung	Ort	Straße	Telefon	Telefax
Aachen	52080 Aachen	Hergelsbendenstraße 30	(02 41) 9 68 24 - 0	(02 41) 9 68 24 - 99
Augsburg	86156 Augsburg	Werner-Heisenberg-Str. 1	(08 21) 4 44 81 - 0	(08 21) 4 44 81 - 50
Berlin	15831 Berlin	Am Lückefeld	(0 30) 7 54 88 - 0	(0 30) 7 54 88 - 160
Bielefeld	33605 Bielefeld	Reichenberger Straße 39	(05 21) 20 94 - 0	(05 21) 20 94 - 228
Bremen	28816 Stuhr	Industriestraße 22	(04 21) 89 91 - 0	(04 21) 89 91 - 235
Dortmund	44319 Dortmund	Zeche-Norm-Straße 28	(02 31) 92 72 - 0	(02 31) 92 72 - 280
Dresden	01458 Ottendorf-Okrilla	Jakobsdorfer Straße 4-6	(03 52 05) 55 - 0	(03 52 05) 55 - 222
Düsseldorf	40231 Düsseldorf	Höher Weg 268	(02 11) 7 38 37 - 0	(02 11) 7 38 37 - 21
Erfurt	99195 Mittelhausen	Erfurter Straße 57a	(03 61) 7 79 50 - 0	(03 61) 73 54 45
Essen	45307 Essen	Eckenbergstraße 8	(02 01) 5 61 - 0	(02 01) 5 61 - 279
Esslingen	73730 Esslingen	Wolf-Hirth-Straße 8	(07 11) 93 14 - 5	(07 11) 93 14 - 669
Frankfurt/Main	63110 Rodgau	Hermann-Staudinger-Str. 2	(0 61 06) 8 43 - 0	(0 61 06) 8 43 - 203
Freiburg	79108 Freiburg	Stübeweg 47	(07 61) 5 10 05 - 0	(07 61) 5 10 05 - 45
Gießen	35394 Gießen	Rödgener Straße 47	(06 41) 4 04 - 0	(06 41) 4 04 - 221
Goslar	38644 Goslar	Magdeburger Kamp 7	(0 53 21) 5 50 - 0	(0 53 21) 5 50 - 114
Hamburg	21035 Hamburg	Wilhelm-Iwan-Ring 15	(0 40) 7 34 17 - 0	(0 40) 7 34 17 - 267
Hannover	30916 Isernhagen	Stahlstraße 1	(05 11) 77 03 - 0	(05 11) 77 03 - 242
Heilbronn	74078 Heilbronn	Pfaffenstraße 55	(0 71 31) 91 92 - 0	(0 71 31) 91 92 - 211
Karlsruhe	76185 Karlsruhe	Hardeckstraße 1	(07 21) 9 50 85 - 0	(07 21) 9 50 85 - 33
Kassel	34134 Kassel	Glockenbruchweg 113	(05 61) 94 08 - 0	(05 61) 94 08 - 106
Kempten	87437 Kempten	Heisinger Straße 21	(08 31) 5 75 26 - 0	(08 31) 5 75 26 - 50
Kiel	24109 Kiel-Melsdorf	Am Ihlberg (Gewerbegebiet)	(04 31) 6 96 95 - 0	(04 31) 6 96 95 - 95
Koblenz	56220 Bassenheim	Am Gülser Weg 15-17	(0 26 25) 9 31 - 0	(0 26 25) 9 31 - 224
Köln	50858 Köln-Marsdorf	Toyota-Allee 97	(0 22 34) 92 01 - 0	(0 22 34) 92 01 - 237
Kulmbach	95326 Kulmbach	Aufeld 2	(0 92 21) 9 43 - 0	(0 92 21) 9 43 - 292
Leipzig	04420 Makranstädt	Handelsstraße 22	(03 41) 9 45 13 - 00	(03 41) 9 42 00 - 89
Ludwigshafen	67069 Ludwigshafen	Kreuzholzstraße 11	(06 21) 66 06 - 0	(06 21) 66 06 - 107
Magdeburg	39116 Magdeburg	Sudenburger Wuhne 63	(03 91) 60 86 - 0	(03 91) 60 86 - 215
Mainz	55129 Mainz	Carl-Zeiss-Straße 16	(0 61 31) 92 25 - 0	(0 61 31) 92 25 - 92
Meschede	59872 Meschede	Zum Rohland 1	(02 91) 54 91 - 0	(02 91) 66 98
München	81379 München	Boschetsrieder Straße 80	(0 89) 7 80 01 - 0	(0 89) 7 80 01 - 258
Münster/Westf.	48159 Münster	Haus Uhlenkotten 10	(02 51) 7 80 06 - 0	(02 51) 7 80 06 - 121
Neubrandenburg	17034 Neubrandenburg	Feldmark 9	(03 95) 45 34 - 0	(03 95) 4 22 87 32
Neu-Ulm	89231 Neu-Ulm	Böttgerstraße 6	(07 31) 7 07 90 - 0	(07 31) 7 07 90 - 92
Nürnberg	90425 Nürnberg	Kilianstraße 112	(09 11) 36 02 - 0	(09 11) 36 02 - 274
Osnabrück	49078 Osnabrück	Am Schürholz 4	(05 41) 94 61 - 0	(05 41) 94 61 - 222
Regensburg	93092 Barbing	Von-Miller-Straße 16	(0 94 01) 8 88 - 0	(0 94 01) 8 88 - 92
Rostock	18182 Bentwisch	Hansestraße 5	(03 81) 60 96 90	(03 81) 6 86 51 70
Schwenningen	78056 Villingen-Schwenningen	Albertistraße 15	(0 77 20) 69 14 - 0	(0 77 20) 69 14 - 31
Schwerin	19075 Pampow	Fährweg 10	(0 38 65) 78 03 - 0	(0 38 65) 32 62
Saarbrücken	66130 Saarbrücken	Kurt-Schumacher-Straße 38	(06 81) 8 83 38 - 0	(06 81) 8 83 38 - 33
Trier	54343 Föhren	Europaallee, Postfach 11 64	(0 65 02) 9 34 - 0	(0 65 02) 9 34 - 151
Velten	16727 Velten	Berliner Straße 1	(0 33 04) 3 77 - 0	(0 33 04) 3 77 - 199
Wesel	46485 Wesel	Am Schornacker 119	(02 81) 9 52 51 - 0	(02 81) 9 52 51 - 20
Würzburg	97228 Rottendorf	Edekastraße 8	(0 93 02) 9 04 - 0	(0 93 02) 9 04 - 111
Zwickau	08129 Crossen	Berthelsdorfer Straße 12	(03 75) 44 10 - 0	(03 75) 47 59 96

Heizungsfachbetrieb:

Buderus

HEIZTECHNIK

Buderus Heiztechnik GmbH, 35573 Wetzlar

http://www.heiztechnik.buderus.de

E-Mail: [e-mail]
