Produkttyp	Pedelec (Elektrofahrrad)
Modell	Leisure Line L3 Yamaha
Marke	Winora
Rahmenmaterial	Aluminium 6061
Rahmengrößen	26 Zoll und 28 Zoll
Federweg vorne	30 mm (RST SS-A7T)
Schaltungsart	Shimano Nexus 8-Gang Nabenschaltung
Bremse	Magura HS11 hydraulische Felgenbremse
Beleuchtung	Shimano Nabendynamo 3N72, B&M Cyo-T Senso Plus mit Tagfahr- und Standlicht, Rücklicht im Gepäckträger integriert
Reifen	Schwalbe Energizer ebike mit Pannenschutz und Reflex
Gewicht (ca.)	ab 25,4 kg
Zulässiges Gesamtgewicht	130 kg
Motor	Yamaha Mittelmotor, 250 W Nenndauerleistung, 36 V
Akku	Lithium-Ionen, 37 V, 13 Ah, 481 Wh
Akku-Gewicht	4,0 kg
Ladegerät	Eingang AC 220-240 V, 50/60 Hz, 0,84 A; Ausgang DC 42 V, 2 A; Gewicht 0,85 kg
Display	LCD-Bedieneinheit (L3) mit Hintergrundbeleuchtung
Unterstützungsstufen	High, Standard, Eco, No Assist
Tachofunktionen	Geschwindigkeit, Ladezustand, Tages-/Gesamtkilometer, Durchschnitts-/Maximalgeschwindigkeit, Kalorienverbrauch, Restreichweite

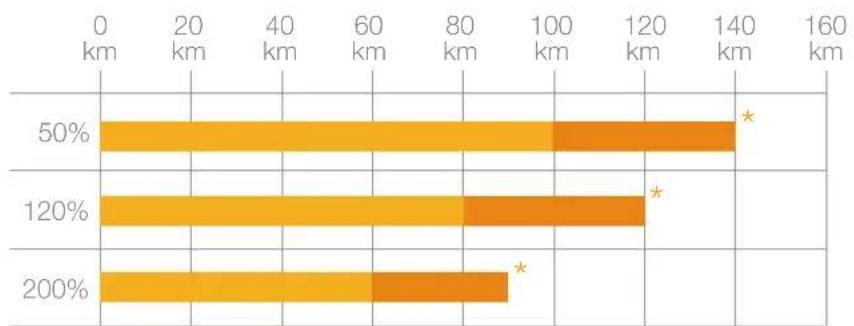

Reichweite (max.)	bis zu 140 km (50 % Unterstützung) mit 481 Wh Akku
Garantie Rahmen	5 Jahre
Garantie Komponenten	2 Jahre
Garantie Akku	2 Jahre oder 500 Volladezyklen / 70 % Restkapazität
Einsatzbereich	Straße und Radwege (nicht für Gelände)

Häufig gestellte Fragen - Leisure Line L3 Yamaha Winora

Wie lade ich den Akku richtig?

Verwenden Sie das mitgelieferte Original Yamaha Ladegerät. Stecken Sie den Akku in die Ladehalterung und schließen Sie das Ladegerät an eine 220V Steckdose an. Die LEDs am Akku zeigen den Ladezustand an. Nach vollständiger Ladung erlöschen alle LEDs.

Warum blinken alle vier LEDs am Akku gleichzeitig?

Wenn alle vier LEDs gleichzeitig blinken, ist die Akkutemperatur zu hoch oder zu niedrig. Der Ladevorgang pausiert und setzt automatisch fort, sobald die Temperatur im Normalbereich (0°C bis 45°C) liegt.

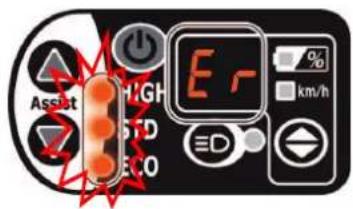

Was bedeutet 'Er' im Display?

'Er' zeigt eine Fehlfunktion des Antriebssystems an. Bitte kontaktieren Sie umgehend Ihren Fachhändler.

Kann ich das Pedelec auch ohne Motorunterstützung fahren?

Ja, wählen Sie den Modus 'No Assist'. Die Tachofunktionen bleiben erhalten, der Motor unterstützt jedoch nicht.

Wie kann ich die Reichweite erhöhen?

Nutzen Sie den Eco-Modus, halten Sie den Reifendruck optimal, lagern Sie den Akku bei Raumtemperatur und vermeiden Sie extreme Außentemperaturen.

Was muss ich bei längerer Nichtnutzung beachten?

Entnehmen Sie den Akku, lagern Sie ihn bei 10-20°C mit 40-60% Ladung und führen Sie alle 3 Monate eine Erhaltungsladung durch.

Wie setze ich den Tageskilometerzähler zurück?

Drücken Sie im entsprechenden Modus die SELECT Taste für mehr als 2 Sekunden, bis der Wert auf Null zurückgesetzt wird.

Was tun, wenn der Motor überhitzt?

Der Motor schaltet sich automatisch ab. Lassen Sie ihn abkühlen, danach funktioniert er wieder normal.

Kann ich die Schlüssel nachbestellen, wenn ich sie verloren habe?

Nein, Schlüssel können nicht nachbestellt werden. Bei Verlust muss das Akkuschloss ausgetauscht werden.

Welche Garantie habe ich auf den Akku?

Der Akku hat 2 Jahre Gewährleistung mit 500 Volladezyklen oder 70% Restkapazität. Natürlicher Verschleiß ist nicht abgedeckt.

BEDIENUNGSANLEITUNG Leisure Line L3 Yamaha Winora

1.1 Hinweise zu dieser Systembedienungsanleitung 04
1.2 Erste Schritte nach dem Kauf 05

2. LIEFERUMFANG 06

3. IHR PEDELEC 08

3.1 Spezifikationen Ihres Pedelecs 09
3.2 Systemkomponenten Ihres Pedelecs 10

4. BEDIENELEMENTE // FUNKTIONEN 12

4.1 Die LED Bedieneinheit (L1 & L2) 12
4.2 Die LCD Bedieneinheit (L3) 13
4.3 Inbetriebnahme Ihres Pedelecs 15
4.4 Unterstützungsmodi Ihres Pedelecs 16

5. DER AKKU // DAS LADEGERÄT 17

5.1 Generelle Verhaltensweisen 17
5.2 Handhabung und techn. Daten 18
5.3 Akku einsetzen 19
5.4 Akku entnehmen 20
5.5 Aufladen des Akkus und Schlafmodus 21
5.6 LEDs am Akku während des Aufladevorgangs 22
5.7 Die Reichweite 23

6. FEHLER - URSACHEN & ABHILFEN 24

6.1 FAQs 24
6.2 Fehlersuche und -behebung 25
6.3 Weitere Fehlermeldungen 29

7. GEWÄHRLEISTUNG // GARANTIE 30

8. KONFORMITÄTSERKLÄRUNG 31

1. VORWORT

Herzlichen Glückwunsch zum Kauf Ihres Winora Pedelecs mit Yamaha Antrieb!

Wir bedanken uns recht herzlich bei Ihnen für den Kauf unseres Winora Pedelec (pedal electric cycle) mit Yamaha Antrieb und wünschen Ihnen viel Freude mit Ihrem neuen Pedelec.

Bitte lassen Sie sich von Ihrem Fachhändler alle wichtigen Funktionen erklären und lesen Sie jede dieser Bedienungsanleitungen mit großer Sorgfalt. Außerdem bitten wir Sie, sich vor der 1. Fahrt im öffentlichen Straßenverkehr mit den Bedienelementen des Systems und dem Fahrverhalten Ihres Pedelecs vertraut zu machen.

Bei unklaren Montage- oder Einstellarbeiten wenden Sie sich bitte unbedingt und zeitnah an Ihren Fachhändler vor Ort.

1. VORWORT

1.1 Hinweise zu dieser Systembedienungsanleitung

Diese Systembedienungsanleitung bildet eine Einheit, zusammen mit dem „Winora Group Bike Manual“ und dem „Winora Group Pedelec/eBike Manual“.

Allgemeine Informationen zum Umgang mit Ihrem Pedelec, sowie z.B. über Antriebe und Reichweiten finden Sie in dem „Winora Group eBike/Pedelec Manual“.

Allgemeine Informationen zum Umgang mit dem Fahrrad und dessen Bestandteilen, sowie der Montageanleitung und Sicherheitshinweise finden Sie in dem „Winora Group Bike Manual“.

In dieser Systembedienungsanleitung finden Sie alle Informationen rund um das Antriebssystem Ihres Pedelecs.

1.2 Erste Schritte nach dem Kauf

Im Falle eines Verlustes oder Diebstahls Ihres Pedelecs ist es enorm wichtig, dass Sie die Identifikationsmerkmale des Pedelecs ausreichend dokumentiert haben. Hierzu gehören eine Fotografie des Rades, sowie das Notieren der Rahmennummer!

Die Schlüssel

Zu Ihrem Pedelec wurden Ihnen 3 Schlüssel mitgeliefert. Bitte bewahren Sie nicht genutzte Schlüssel separat auf. Im Falle eines Verlustes können die Schlüssel nicht nachbestellt werden. Ist kein Schlüssel mehr vorhanden, muss das Akku-schloss ausgetauscht werden.

YAMAHA N2587

Ihre Schlüsselnummer

Die Rahmennummer

Ihre Rahmennummer

Sie finden die geprägte Rahmennummer an der Rückseite des Sitzrohres. Entnehmen Sie den Akku, um sie deutlich zu erkennen.

2. LIEFERUMFANG

1. Allgemeines eBike/Pedelec Manual

1. Allgemeines Bike Manual

1. System Manual

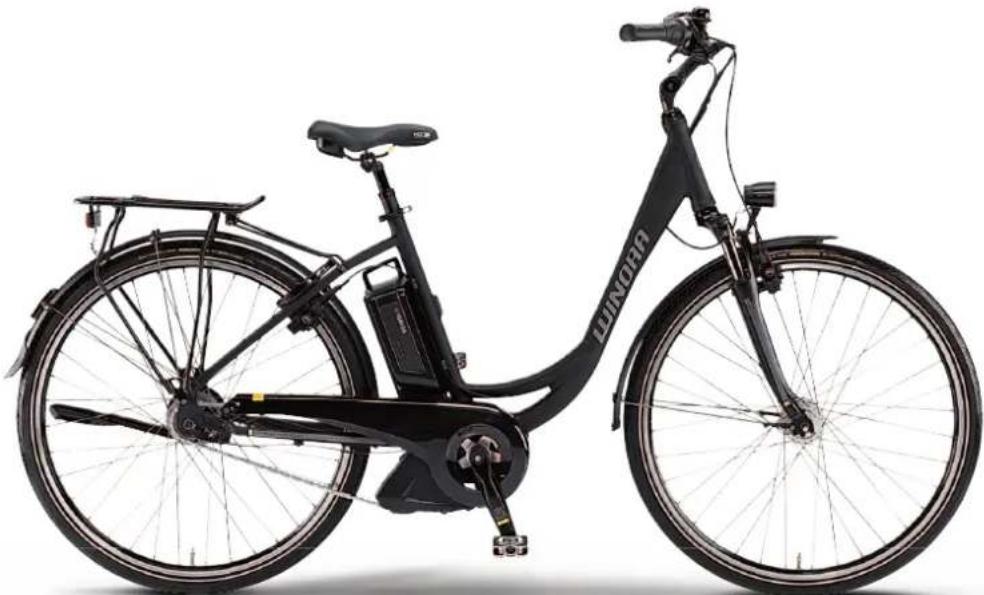

Pedelec mit Akku ohne Pedale (Abb. ähnlich).

3 Schlüssel Ladegerät Akku (montiert)

_ Lenker, Vorbau, Display (montiert) Abb. ähnlich

Hinweis:

Eine Hilfe zur Erstmontage Ihres Rades finden Sie in dem allgemeinen „Winora Group-Bike Manual“, im Abschnitt „Anpassen des Fahrrades an den Fahrer“

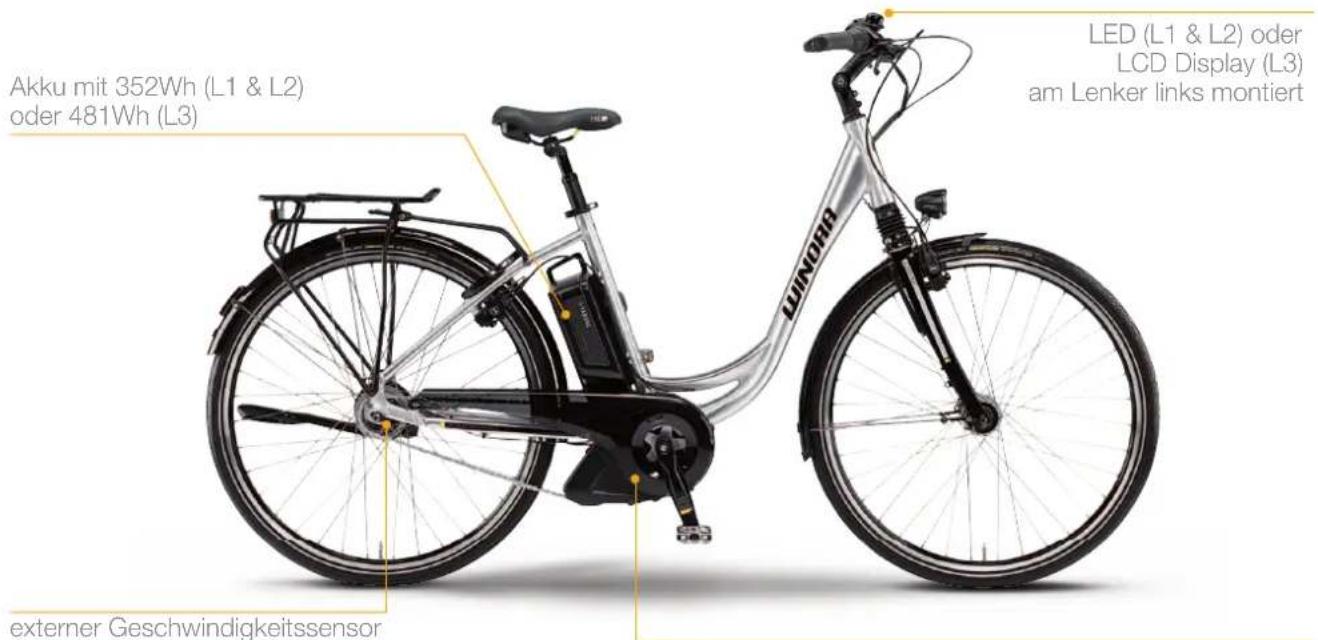

3. IHR PEDELEC

Akku mit 352Wh (L1 & L2) oder 481Wh (L3) LED (L1 & L2) oder LCD Display (L3) am Lenker links montiert externer Geschwindigkeitssensor

externer Geschwindigkeitssensor an der HR-Nabe links
Yamaha Mittelmotor (mit integriertem Trittfrequenz- & Kraftsensor)

3.1 Spezifikationen Ihres Pedelecs

	L1 L2 L3
RAHMENSPEZIFIKATIONEN
RAHMEN Alu 6061Einrohr
RAHMENFORMEN Einrohr 26" & 28"
KURZSPEZIFIKATIONEN
GABEL Suntour CR-8V - 50mm Federweg RST SS-A7T - 30mm Federweg
SCHALTUNGSKOMPONENTE Shimano Nexus 7G FL Shimano Nexus 8G FL
ÜBERSETZUNG V: 41 Zähne; H: 19 Zähne
BREMSE	XLC V-Brake mit XL Power Bremsbelägen	Magura HS11 hydr. Felgenbremse V+H
LICHT	Dynamo: Shimano Nabendynamo 3N20VL: B&M Lyt-B NRL L1: Trelock Bike-i UnoRL L2: Gepäckträger-integriert		Dynamo: Shimano Nabendynamo 3N72VL: B&M Cyo-T Senso Plusmit Tagfahr- und StandlichtRL: Gepäckträger-integriert
BEREIFUNG Schwalbe Energizer ebike Bereifung mit Pannenschutz und Reflex
GEWICHT ab 26,0 kg ab 26,0 kg ab 25,4 kg
ZULÄSSIGES GESAMTGEWICHT 130 kg

3. IHR PEDELEC

3.2 Systemkomponenten Ihres Pedelecs

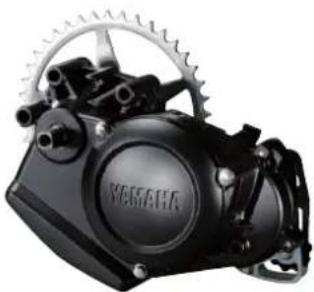

_ Mittelmotor mit integriertem Trittkraftsensor
250W Nenndauerleistung
_ 36 V Gleichstrommotor

LED Display

Beleuchtung dimmbar
_ 4 Unterstützungsstufen
(High/Std/Eco/NoAssist)
Anzeige von Geschwindigkeit oder Ladezustand

Hintergrundbeleuchtung
4 Unterstützungsstufen
(High/Std/Eco/NoAssist)
Anzeige von Geschwindigkeit, Ladezustand, Gesamt- & Tageskilometer, Maximal- & Durchschnittsgeschwindigkeit, relativem Kalorienverbrauch, Restreichweite

Batterie Ladegerät Speedsensor

Lithium-Ionen-Batterie
9,5Ah / 37V / 352Wh
(L1 & L2)
13Ah / 37 V / 481Wh (L3)

Eingang (Stromnetz)
AC 220-240V; 50/60 Hz 0,84A
_Ausgang (Ladestrom)
DC 42V; 2A

extern an linker
Hinterradnabe montiert
misst Radumdrehungen
pro Zeiteinheit und ermittelt darüber die Geschwindigkeit

4. BEDIENELEMENTE // FUNKTIONEN

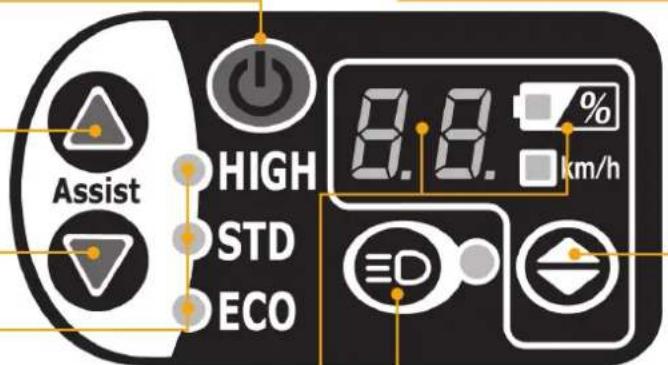

4.1 Die LED Bedieneinheit (L1 & L2)

POWER Taste: Ein- und Ausschalten des Systems

SELECT Taste: Wechsel zwischen

Anzeige des Ladezustandes

oder der Geschwindigkeit

ASSIST UP Taste:

Erhöhung der Unterstützungsstufe

ASSIST DOWN Taste:

Verringerung der Unterstützungsstufe

Anzeige der Unterstützungsstufe

keine Anzeige = NO ASSIST

Ladezustand des Akkus oder Geschwindigkeit

Anzeige bei Fehlermeldung:

Anzeige in 10%-Schritten Anzeige in 1%-Schritten

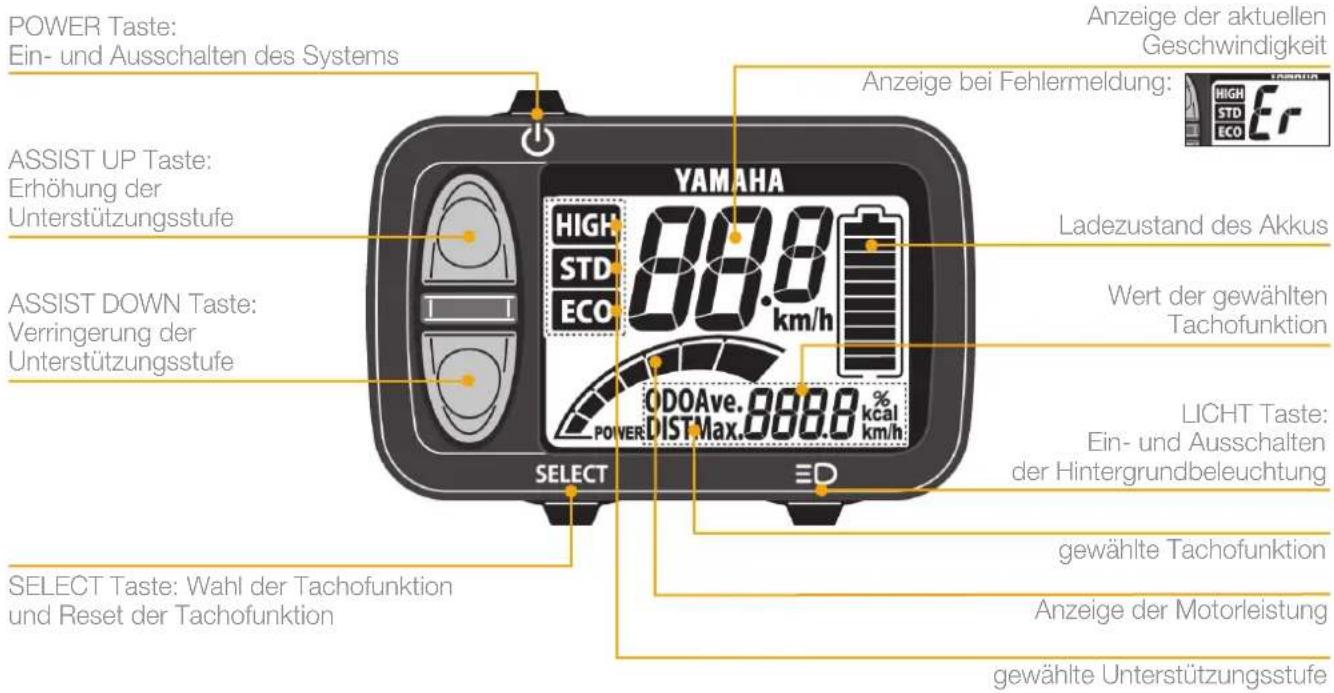

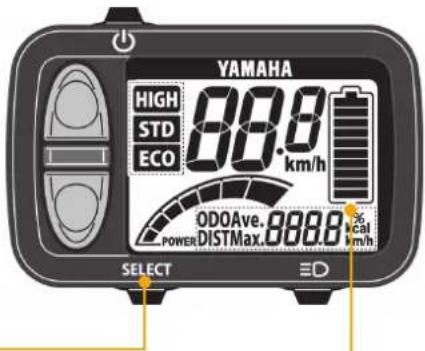

4.2 Die LCD Bedieneinheit (L3)

POWER Taste: Ein- und Ausschalten des Systems ASSIST UP Taste: Erhöhung der Unterstützungsstufe ASSIST DOWN Taste: Verringerung der Unterstützungsstufe YAMAHA HIGH STD ECO 000.0 km/h ODEAve. 8888.8 % kcal DIST Max. 8888.8 km/h SELECT ED Anzeige bei Fehlermeldung: Ladezustand des Akkus Wert der gewählten Tachofunktion LIGHT Taste: Ein- und Ausschalten der Hintergrundbeleuchtung gewählte Tachofunktion Anzeige der Motorleistung gewählte Unterstützungsstufe Anzeige der aktuellen Geschwindigkeit

4. BEDIENELEMENTE // FUNKTIONEN

Tachofunktion der LCD Bedieneinheit

Durch wiederholtes kurzes Drücken der SELECT Taste schalten Sie sich nacheinander durch die verschiedenen Tachofunktionen.

∅ KM/H → MAX. KM/H → TAGES KM → GESAMT KM → RESTREICHWEITE → KALORIENVERBRAUCH → RESTKAPAZITÄT

Werte zurücksetzen

Der Tageskilometerzähler (TAGES KM), die Durchschnittsgeschwindigkeit (∅ KM/H), die Maximalgeschwindigkeit (MAX KM/H) und der relative Kalorienverbrauch lassen sich einzeln auf „0“ zurücksetzen.

Dazu wechseln Sie in die jeweilige Ansicht und drücken & halten anschließend die SELECT Taste für länger als 2 Sekunden.

YAMAHA HIGH STD ECO 000.0 km/h ODOAve. POWER DISTMax. 8888 % cal km/h SELECT ED

Ladezustandsanzeige

Ist nur noch ein Balken verbleibend, blinkt die Anzeige. Sind alle Balken verbraucht, blinkt die Anzeige schnell.

4.3 Inbetriebnahme Ihres Pedelecs

1. Schalten Sie Ihr Winora Pedelec über die POWER Taste am Display ein.
2. Nach dem Anschalten leuchten kurzzeitig alle Leuchten des Displays auf. Standardmäßig befindet sich das System nach dem Anschalten im Standard Unterstützungsmodus.

3. Üben Sie während des Anschaltens keinen Pedaldruck aus (Fuß auf der Pedale oder sofortiges Losfahren beim Anschalten). Das System kalibriert sich beim Anschalten, Pedaldruck würde zu fehlerhaften Werten und damit zu einer fehlerhaften Funktionsweise führen. Sollte dies dennoch einmal der Fall sein, schalten Sie das System aus und wieder an. Danach arbeitet das System wieder einwandfrei.

4. Wechseln Sie über ASSIST UP und ASSIST DOWN Taste in die gewünschten Unterstützungsmodi ECO - STD - HIGH oder in den „NO ASSIST“ Mode (Anzeige siehe Abb. rechts). In diesem Mode haben Sie keine Motorunterstützung, allerdings bleiben alle weiteren Tachofunktionen erhalten. Diese Funktionen können Sie während des Fahrens verwenden.

LED-DisplayLCD-Display

1. Wechseln Sie über die SELECT Taste zur Anzeige der gewünschten Tachofunktion. Diese Änderung können Sie auch während des Pedallierens vornehmen.
2. Mit der LICHT Taste aktivieren oder deaktivieren Sie die Hintergrundbeleuchtung des LCD Displays (L3), bzw. dimmen das Licht beim LED Display (L1 & L2).
3. Schalten Sie Ihr Winora Pedelec über die POWER Taste am Display aus. Das System schaltet sich auch automatisch nach 5 Minuten selbst aus.

4. BEDIENELEMENTE // FUNKTIONEN

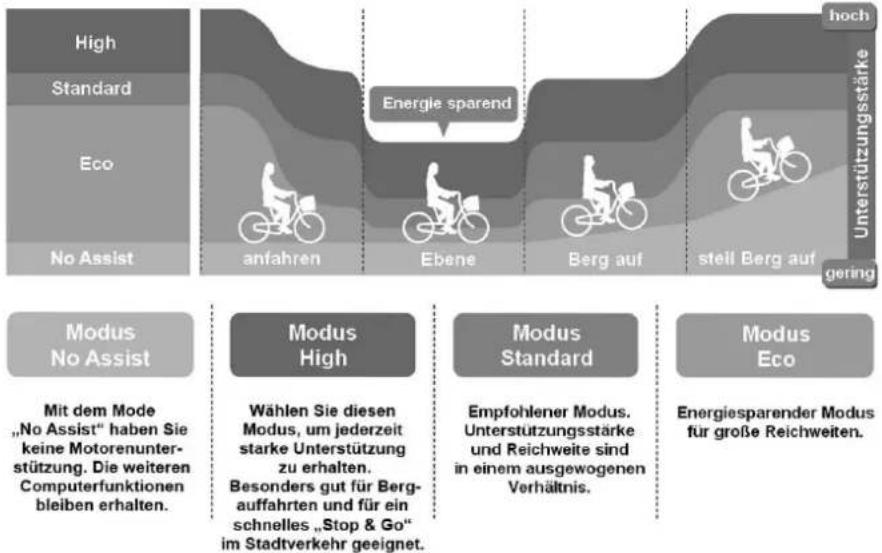

4.4 Unterstützungsmodi Ihres Pedelecs

Schalten Sie Ihr Pedelec mit der „Power“ Taste ein. Ihr Winora Pedelec ist nun fahrfertig!

Das Yamaha Antriebssystem arbeitet in 3 Unterstützungsmodi. Die Unterstützung des Antriebssystemes erfolgt sofort bei Beginn des Pedalierens. Die Unterstützung stoppt unverzüglich nach Stillstand der Pedale.

Der Drehmomentsensor im Tretlager misst die von Ihnen eingebrachte Pedalkraft. Die gemessene Pedalkraft und die gewählten Unterstützungsmodi erhöhen oder verringern die Leistung des Elektromotors.

Folgende Übersicht hilft:

    J["Modus No Assist"] --> K["Mit dem Mode „No Assist“ haben Sie keine Motorenunterstützung. Die weiteren Computerfunktionen bleiben erhalten."]
    L["Modus High"] --> M["Wählen Sie diesen Modus, um jederzeit starke Unterstützung zu erhalten. Besonders gut für Berg-auffahrten und für ein schnelles „Stop & Go“ im Stadtverkehr geeignet."]
    N["Modus Standard"] --> O["Empfohlener Modus. Unterstützungsstärke und Reichweite sind in einem ausgewogenen Verhältnis."]
    P["Modus Eco"] --> Q["Energiesparender Modus für große Reichweiten."]

    style A fill:#99ccff,stroke:#333
    style B fill:#99ccff,stroke:#333
    style C fill:#99ccff,stroke:#333
    style D fill:#99ccff,stroke:#333
    style E fill:#fff2cc,stroke:#333
    style F fill:#fff2cc,stroke:#333
    style G fill:#fff2cc,stroke:#333
    style H fill:#fff2cc,stroke:#333
    style I fill:#fff2cc,stroke:#333
    style J fill:#fff2cc,stroke:#333
    style K fill:#fff2cc,stroke:#333
    style L fill:#fff2cc,stroke:#333
    style M fill:#fff2cc,stroke:#333
    style N fill:#fff2cc,stroke:#333
    style O fill:#fff2cc,stroke:#333
    style P fill:#fff2cc,stroke:#333

5. DER AKKU // DAS LADEGERÄT

5.1 Generelle Verhaltensweisen

_ Verbrennen oder zerstören Sie keine Akkus! Sie könnten explodieren oder ein giftiges Material freisetzen.
Zerlegen oder manipulieren Sie keinesfalls den Akku! Ansonsten erlischt die Garantie sofort.
Entnehmen Sie den Akku bei längerem Nichtgebrauch und führen Sie unbedingt alle 3 Monate eine Erhaltungsladung durch!
_ Geben Sie das Winora-Pedelec ausschließlich zu einem autorisierten Fachhändler zwecks Service oder Reparatur.

Hinweis:

Bitte beachten Sie zusätzlich die Hinweise im Kap. 8 des „Winora Group eBike/Pedelec Manual“ („Hinweise zum richtigen Umgang mit dem Akku“).

5. DER AKKU // DAS LADEGERÄT

5.2 Handhabung & technische Daten

Handhabung der Yamaha Akkus

IDEALE BETRIEBSTEMPERATUR 5°C bis 30°C

Absoluter Grenzwert: -10°C bis 50°C.Bei hoher bzw. niedriger Betriebstemperatur vermindert sich die Kapazität (Reichweite) Ihres Akkus erheblich. Außerhalb des Grenzwertes unterstützt Sie im Extremfall Ihr Pedelec nicht mehr. Vor Fahrtantritt bei Kälte lagern Sie den Akku deshalb bei Zimmertemperatur.

IDEALER LAGERTEMPERATURBEREICH 10°C bis 20°C

Ideale Lagertemperatur bei Nichtgebrauch oder während des „Überwintern“.

IDEALER LADETEMPERATURBEREICH 15°C bis 25°C

Absoluter Grenzwert: 0 bis 45°CAußerhalb dieses Grenzwertes wird der Akku nicht geladen!

IDEALE KAPAZITÄT FÜR EINLAGERUNG 40% bis 60%

Lagem Sie den Akku des Pedelecs bei Nichtgebrauch mit 2-3 leuchtenden LEDs an der Batterie

Technische Daten des Akkus

GEWICHT	3,55kg/4,0kg
SPANNUNG	37V
NENNLADUNG	9,5Ah/13Ah
ENERGIEKAPAZ.	352Wh/481Wh
ZELLEN	Lithium-Ionen

Technische Daten des Ladegerätes

GEWICHT	0,85kg
INPUT	220V - 240V 50/60 Hz
OUTPUT	42V
LADESTROM	2A

5.3 Akku einsetzen

Beim Einsetzen achten Sie bitte auf saubere und unbeschädigte Kontakte am Akku und an der Akkuhalterung.

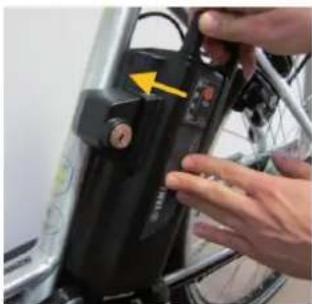

Setzen Sie den Akku von oben schräg in die Akkuhalterung ein (Abb. 1). Die Akkuladezustandsanzeige muss sich in Fahrtrichtung links befinden. Schwenken Sie den Akku nach oben-innen (Abb. 2), bis dieser im Schloss hörbar einrastet.

Achtung!

Überprüfen Sie vor jeder Fahrt den Akku auf festen Sitz. Der Akku muss im Schloss eingerastet sein, sonst besteht die Gefahr, dass der Akku aus der Halterung fällt und beschädigt wird! Vor der ersten Fahrt bitte Akku vollständig laden.

1

Akku auf den Abbildungen ähnlich

2

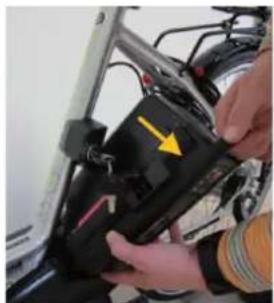

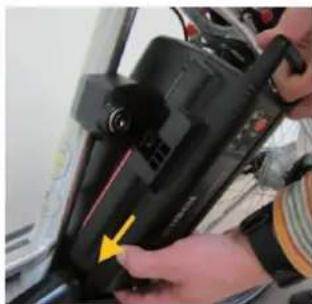

Halten Sie den Akku fest und drehen Sie den Schlüssel gleichzeitig um 90° im Uhrzeigersinn (Abb. 1). Schwenken Sie den Akku vorsichtig um ca. 45° zu sich heran (Abb. 2). Den Akku schräg nach oben entnehmen (Abb. 3). Danach drehen Sie den Schlüssel bitte um 90° zurück. Sie können den Schlüssel jetzt entnehmen.

Achtung!

Bitte den Schlüssel nach der Entnahme sicher aufbewahren! Nach dem Öffnen des Schlosses den Akku stets festhalten, da dieser herausfallen und beschädigt werden kann.

1

Akku auf den Abbildungen ähnlich

2

5.5 Aufladen des Akkus

Bitte verwenden Sie immer das mitgelieferte Original Yamaha Ladegerät. Bei Gebrauch eines anderen Ladegerätes erlischt Ihre Garantie!

1. Stellen Sie den Akku in die Akku-Halterung des Ladegerätes (Abb. a Punkt 1 und Abb. b)
2. Schließen Sie das Ladegerät an eine 220 Volt Steckdose an. (Abb. a Punkt 2)
3. Der jeweilige Ladestand des Akkus wird durch die verschiedene Anzahl der 4 LEDs am Akku beim Ladevorgang angezeigt.
4. Nach Volladung erlöschen alle LEDs des Akkus!
5. Bitte entnehmen Sie spätestens nach jedem abgeschlossenen Ladevorgang den Akku vom Ladegerät
6. Ziehen Sie den Stecker des Ladegerätes aus der Steckdose des 220V Anschlusses.

a

5.6 Die LEDs am Akku während des Ladevorgangs

Der Yamaha Akku verfügt über 4 LEDs. Dem Nutzer kann damit während des Ladevorgangs Folgendes angezeigt werden:

(a) leuchtende LEDs signalisieren abgeschlossene Ladung, blinkende symbolisieren einen noch laufenden Ladevorgang. Die rechtsstehende Anzeige signalisiert daher, dass bereits mind. 50% der Gesamtladung abgeschlossen sind und der Akku gerade von 50% auf 75% geladen wird.

(b) 4 blinkende LEDs signalisieren, dass die interne Temperatur der Batterie entweder zu hoch oder zu niedrig ist. Der Ladevorgang befindet sich im Standby und wird bei Erreichen regulärer Temperaturen automatisch fortgesetzt.

(c) Abwechselnd blinkende LEDs: Batterie befindet sich im Fehlermodus. Lesen Sie hierzu Kapitel 6.2 Fehlersuche & -behebung.

BATTERY INDICATOR BATTERY INDICATOR C

5.7 Die Reichweite

Die hier genannten Reichweiten sind Anhaltswerte und sind abhängig vom Wind, Fahrverhalten (Bremsen, Anfahren, Schaltverhalten), Außentemperatur, Reifendruck, Fahrer(in)gewicht, Gepäck, Topographie (Berge usw...), der Akkukapazität sowie eingestelltem Unterstützungsmodus. Bei optimaler Nutzung sind höhere Reichweiten zu erzielen. Bei Fahrten unter 0°C, bei steilen Bergauffahrten und Ähnlichem sind entsprechend geringere Reichweiten möglich.

„Erfahren“ Sie Ihre Reichweiten selbst!

Motorunterstützung	Akku 37V352 Wh	Akku 37V481 Wh
50%	100 km	140 km
120%	80 km	120 km
200%	60 km	85 km

* maximal zu erreichende Kilometer bei idealen Bedingungen.

6. FEHLER - URSACHEN & ABHILFEN

6.1 FAQs

Kann der Motor überhitzen?

Ja, der Motor des Pedelecs kann bei sehr steilen Hügeln und bei schwerer Beladung überhitzen. In diesem Fall schaltet er sich durch einen integrierten Hitzesensor völlig selbstständig ab. Der Motor unterstützt Sie wieder, sobald er abgekühlt ist.

Kann ich mein Pedelec auch im Gelände benutzen?

Nein, Ihr Pedelec ist ausschließlich für normale Strecken, für Radwege und für gepflasterte Straßen geeignet - allerdings nicht für Geländefahrten.

Kann ich mein Pedelec auch wie ein normales Fahrrad ohne Motor benutzen?

Sie können Ihr Pedelec im „NO-ASSIST“ Modus wie ein herkömmliches Rad nutzen. Die Computerfunktionen stehen weiterhin zur Verfügung.

Muss ich mein Pedelec abschalten?

Nein, wenn Sie Ihr Fahrrad parken, schaltet es sich automatisch nach 5 Minuten ab.

6.2 Fehlersuche und -behebung

Symptom Prüfung Lösung
Batterie lädt nicht.		Ist der Stecker des Ladegeräts richtig eingesteckt? Sitzt die Batterie ordnungsgemäß in der Ladebuchse?
		Leuchten die Restkapazitäts-LEDs der Batterie?
		Sind die Kontakte von Batterie und/oder Ladegerät verschmutzt?	[Trennen Sie das Ladegerät vom Stromnetz und säubern Sie die Kontakte mit einem sauberen trockenen Tuch. Versuchen Sie es anschließend erneut.
Die vier Restkapazitäts-LEDs blinken gleichzeitig.		Das ist keine Fehlfunktion.
Die vier Rest-kapazitäts-LEDs blinken abwechselnd.		Es liegt ein Kontaktproblem vor.
Die obere und untere Batterie-LED blinken gemeinsam.			Die Batterie-Schutzfunktion wurde aktiviert, das System kann nicht benutzt werden. Ersetzen Sie die Batterie bei Ihrem Fachhändler.
Die Fahrmodus-LEDs, die %-LED und die km/h-LED blinken in einem abwechselnden Muster (Intervalle ca. 0,2 Sek.). Oder die Fahrmodus-LEDs und die Restkapazitätsanzeige blinken in einem abwechselnden Muster (Intervalle ca. 0,5 Sek.).			Evtl. liegt ein Problem mit der Drive Unit vor oder das Display hat eine Fehlfunktion. Schalten Sie das Display mit der Power-Taste ein und warten Sie anschließend mindestens 5 Minuten. Es wird sich automatisch ausschalten. Schalten Sie das Display danach wieder ein.
Das Display schaltet sich kurzzeitig nach dem Anschalten von alleine wieder aus (ca. nach 5 Sek.).		Sind die Kontakte von Batterie und/oder Batterieaufnahme am Rad verschmutzt?	Reinigen Sie die Kontakte an Batterie und Rad mit einem trockenen Tuch.
Das Ladegerät macht unnormale Geräusche, Gerüche oder es entsteht Rauch.			Nehmen Sie umgehend das Ladegerät vom Stromnetz. Verwenden Sie das Ladegerät nicht nochmals.
Das Ladegerät wird heiß.		Es ist normal, dass das Ladegerät während des Ladevorgangs etwas warm wird.	Ist das Ladegerät so heiß, dass Sie es kaum mit der Hand berühren können, nehmen Sie das Ladegerät vom Stromnetz und konsultieren Sie Ihren Fachhändler.
Nach dem Ladevorgang leuchten die Batterie-LEDs nicht auf, nachdem Sie den „Push“ Knopf betätigen.		Wurde der Stecker des Ladegerätes ausgesteckt oder die Batterie vom Ladegerät entfernt?	Laden Sie die Batterie erneut.
		Haben Sie den Ladevorgang gestartet als die Batterie außerhalb der Temperaturgrenzwerte stand, wie z.B. direkt nach der Benutzung?	Befindet sich die Batterie außerhalb des Temperaturbereichs zwischen 0°C - 45°C ist der Ladevorgang nicht möglich.
Der Motor macht rumpelnde, knirschende Geräusche.			[Möglicherweise besteht ein Problem in der Drive Unit. Suchen Sie Ihren Fachhändler auf.
Rauch oder ungewöhnlicher Geruch geht vom Motor aus.
Die Reichweite ist gesunken.		Haben Sie die Batterie vollständig geladen?	[Laden Sie die Batterie vollständig auf.
		Benutzen Sie das System bei sehr niedrigen, bzw. sehr hohen Temperaturen?	Normale Reichweiten können bei idealer Umgebungstemperatur erreicht werden. Lagern Sie die Batterie trocken und bei Zimmertemperatur. Dies steigert die Reichweite bei anschließender Nutzung im Kalten.
		Ist der Akku verschlissen?	In Abhängigkeit der Volladezyklen ver-ringert sich die Kapazität mit zunehmen-dem Alter. Ersetzen Sie die Batterie.
Die Fahrmodi-Anzeigen/Fahrmodi-LEDs blinken.			Die Anzeigen/LEDs blinken, wenn der Geschwindigkeitssensor kein korrektes Signal empfängt. Schalten Sie das System aus und wieder ein und fahren Sie erneut eine kurze Strecke.
Das Pedallieren ist schwergängig.		Ist das Display angeschalten?	Drücken Sie den Power Knopf am Display.
		Ist die Batterie korrekt eingesetzt? Legen Sie eine geladenene Batterie ein.
		Ist die Batterie geladen? Laden Sie die Batterie.
		Stand das Rad ohne Bewogung für 5 Minuten oder länger?	Schalten Sie das Rad erneut an.
		Fahren Sie auf einer langen & steilen Steigung oder befördern Sie schwere Lasten im extremen Temperaturbereich?	Das ist keine Fehlfunktion. Dies ist eine Schutzfunktion, ausgelöst durch die extreme Temperatur der Batterie oder der Drive Unit. Die Unterstützung setzt so lange aus, bis die Temperatur wieder die Grenzwerte erreicht hat.
		Ist die Lufttemperatur niedrig (10°C und kälter)?	Lagern Sie zur Winterzeit die Batterie nicht im Kalten bevor Sie sie verwenden, idealerweise bei Raumtemperatur.

6.3 Weitere Fehlermeldungen

Das Yamaha Antriebsystem ist mit einem Diagnosetool ausgestattet. Diese zeigt bei Fehlfunktion ein „Er“ im LED-Display an und die LEDs der Unterstützungsstufen, der „km/h“ und „%“ Anzeige blinken abwechselnd auf. Bitte kontaktieren Sie umgehend Ihren Fachhändler.

Beim LCD-Display blinken bei Fehlfunktion abwechselnd die Unterstützungsanzeige und die Batteriekapazitätsanzeige auf. In der Geschwindigkeitsanzeige erscheint ein „Er“. Bitte kontaktieren Sie umgehend Ihren Fachhändler.

7. GEWÄHRLEISTUNG // GARANTIE

5 Jahre Garantie für Rahmen.

2 Jahre Gewährleistung

2 Jahre Gewährleistung (Akku)

für alle weiteren Bauteile des Pedelecs.

Innerhalb der Gewährleistung werden Ihnen 500 Volladezyklen oder 70% Restkapazität garantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungsprozesses einem natürlichen Verschleiß. Die dadurch bedingte nachlassende Kapazität stellt keinerlei Anspruch auf die gesetzliche Gewährleistung dar.

NICHT unter diese Gewährleistung

fallen Mängel aufgrund von normalem Verschleiß.

Hinweis:

Die Gewährleistung erlischt umgehend bei unsachgemäßem bzw. nicht bestimmungs-gemäßem Gebrauch - oder bei Unfällen.

EG - Konformitätserklärung

Max-Planck-Straße 4-8

97526 Sennfeld - Germany

Telefon: [phone]

Allgemeine Bezeichnung des Produkts / generell designation of the product:

Winora Pedelec

Typenbezeichnungen / L1, L2, L3 type designations:

Funktion /

function: Elektromotorisch unterstütztes Fahrrad / electric power assisted cycle

Modelljahr /

modellyear: 2013

Der Hersteller erklärt hiermit ausdrücklich, dass die oben aufgeführten Produkte allen einschlägigen Bestimmungen der Herewith the manufacturer explicitly declares, that the products listed above are conform to all relevant regulations of the

Maschinenrichtlinie - 2006/42/EG - Machinery Directive

Richtl. Elektromagnetische Verträglichkeit - 2004/108/EG - Dir. Electromagnetic Compatibility (EMC)

entsprechen.

Angewandte technische Normen und Spezifikationen / applied technical standards and specifications:

DIN EN 15194

Fahrräder:

Elektromotorisch unterstützte Räder, EPAC-Fahrräder /

City- und Trekking-Fahrräder:

Sicherheitstechnische Anforderungen und Prüfverfahren /

Bevollmächtigte für technische Dokumentation / persons in charge of technical documentation

Hr. Daniel Hopf Hr. Knut Wohlgemuth

Winora-Staiger GmbH Winora-Staiger GmbH

Max-Planck-Straße 4-8 Max-Planck-Straße 4-8

97526 Sennfeld - Germany 97526 Sennfeld - Germany

Knut Wohlgemuth
