1. VORWORT

Herzlichen Glückwunsch zum Kauf Ihres Sinus Pedelecs mit Panasonic-Antrieb und Rücktritt!

Wir bedanken uns recht herzlich bei Ihnen für den Kauf unseres Sinus Pedelec (pedal electric cycle) mit Panasonic Antrieb und wünschen Ihnen viel Freude mit Ihrem neuen Pedelec.

Bitte lassen Sie sich von Ihrem Fachhändler alle wichtigen Funktionen erklären und lesen Sie jede dieser Bedienungsanleitungen mit großer Sorgfalt. Außerdem bitten wir Sie, sich vor der 1. Fahrt im öffentlichen Straßenverkehr mit den Bedienelementen des Systems und dem Fahrverhalten Ihres Pedelecs vertraut zu machen.

Bei unklaren Montage- oder Einstellarbeiten wenden Sie sich bitte unbedingt und zeitnah an Ihren Fachhändler vor Ort.

1. VORWORT

1.1 Hinweise zu dieser Systembedienungsanleitung

Diese Systembedienungsanleitung bildet eine Einheit, zusammen mit dem „Winora Group Bike Manual“ und dem „Winora Group Pedelec/eBike Manual“.

Allgemeine Informationen zum Umgang mit Ihrem Pedelec, sowie z.B. über Antriebe und Reichweiten finden Sie in dem „Winora Group eBike/Pedelec Manual“.

Allgemeine Informationen zum Umgang mit dem Fahrrad und dessen Bestandteilen, sowie der Montageanleitung und Sicherheitshinweise finden Sie in dem „Winora Group Bike Manual“.

In dieser Systembedienungsanleitung finden Sie alle Informationen rund um das Antriebssystem Ihres Pedelecs.

1.2 Erste Schritte nach dem Kauf

Im Falle eines Verlustes oder Diebstahls Ihres Pedelecs ist es enorm wichtig, dass Sie die Identifikationsmerkmale des Pedelecs ausreichend dokumentiert haben. Hierzu gehören eine Fotografie des Rades, sowie das Notieren der Rahmennummer!

Die Schlüssel

Zu Ihrem Pedelec wurden Ihnen 4 Schlüssel mitgeliefert. Bitte bewahren Sie nicht genutzte Schlüssel separat auf. Im Falle eines Verlustes können die Schlüssel nicht nachbestellt werden.

Ist weder Schlüssel noch Schlüsselnummer vorhanden, muss das gesamte Akku- und Rahmenschloss ausgetauscht werden.

Ersatzschlüssel können über jeden Abus Fachhändler bestellt werden. Halten Sie hierzu einen Schlüssel oder die Schlüsselnummer bereit.

Ihre Schlüsselnummer

Die Rahmennummer

Sie finden die geprägte Rahmennummer an der Rückseite des Sitzrohres. Entnehmen Sie den Akku, um sie deutlich zu erkennen.

2. LIEFERUMFANG

1. Allgemeines eBike/Pedelec Manual

2. Allgemeines Bike Manual

3. System Manual

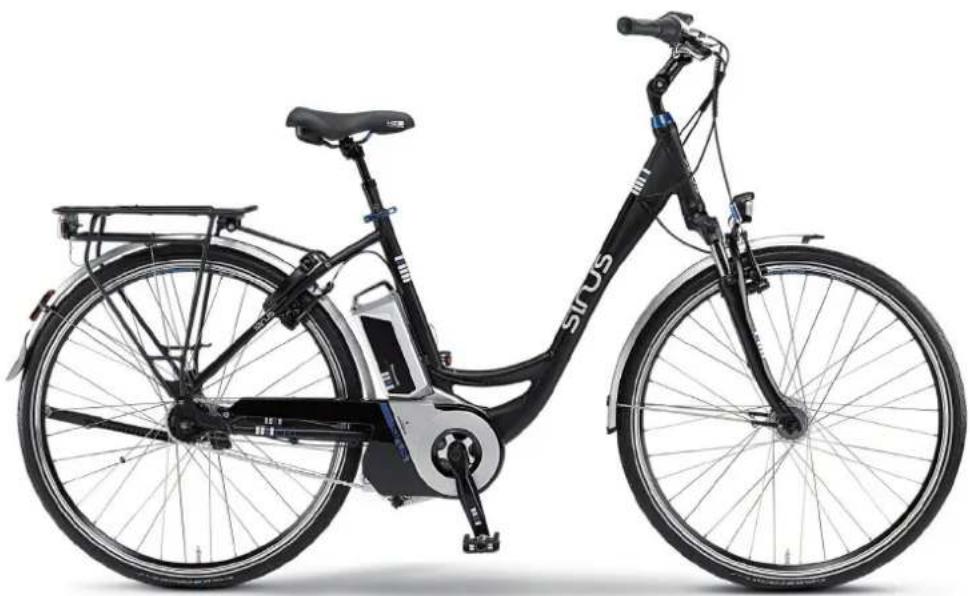

Pedelec mit Akku ohne Pedale (Abb. ähnlich).

_4 Schlüssel Ladegerät Akku (montiert)

_ Lenker, Vorbau, Display (montiert) Abb. ähnlich

Hinweis:

Eine Hilfe zur Erstmontage Ihres Rades finden Sie in dem allgemeinen „Winora Group-Bike Manual“, im Abschnitt „Anpassen des Fahrrades an den Fahrer“

3. IHR PEDELEC

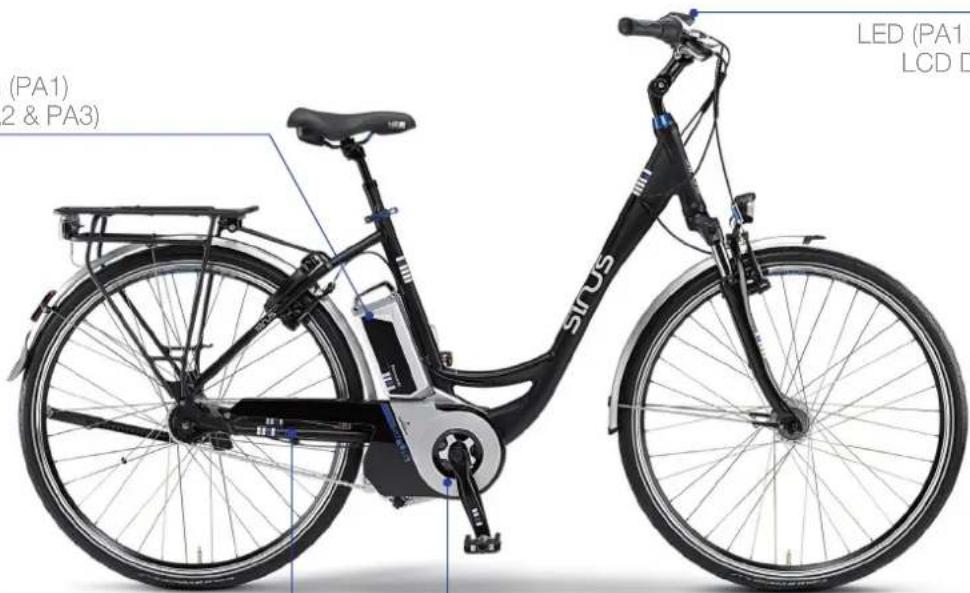

Akku mit 475Wh (PA1) oder 550Wh (PA2 & PA3)

LED (PA1 & PA2) oder LCD Display (PA3)

externer Geschwindigkeitssensor am HR links

Panasonic Mittelmotor mit Rücktritt (mit integrierten Trittfrequenz- & Kraftsensor)

3.1 Spezifikationen Ihres Pedelecs

	PA1 PA2 PA3
RAHMENSPEZIFIKATIONEN
RAHMEN Alu 6061Einrohr
RAHMENFORMEN Einrohr 26" & 28"
KURZSPEZIFIKATIONEN
GABEL Suntour CR-8V - 50mm Federweg RST SS-A7T - 30mm Federweg
SCHALTUNGSKOMPONENTE Shimano Nexus 7G Rücktritt Shimano Nexus 8G Rücktritt
ÜBERSETZUNG V: 41 Zähne; H: 22 Zähne
BREMSE	Shimano M422 Alu V-Brake V+H Magura HS11 hydr. Felgenbremse V+H
	Rücktrittbremse
LICHT	Dynamo: Shimano Nabendynamo 3N20VL: B&M Lyt-B NRL: B&M Toplight Flat Plus mit Standlicht		Dynamo: Shimano Nabendynamo 3N20VL: B&M Cyo-T Senso Plusmit Tagfahr- und StandlichtRL: B&M Toplight Flat Plus mit Standlicht
BEREIFUNG Schwalbe Energizer ebike Bereifung mit Pannenschutz und Reflex
GEWICHT ab 26,0 kg ab 27,2 kg ab 26,5 kg
ZULÄSSIGES GESAMTGEWICHT 130 kg

3. IHR PEDELEC

3.2 Systemkomponenten Ihres Pedelecs

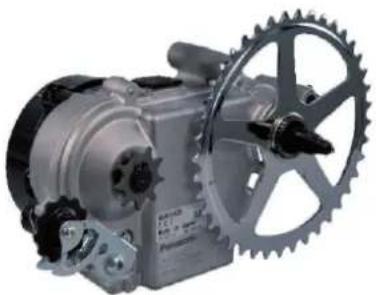

— Mittelmotor mit integriertem Trittkraftsensor
_ 250W Nenndauerleistung
_ 36 V Gleichstrommotor
_ Rücktrittfunktion

High Mid Low MODE POWER

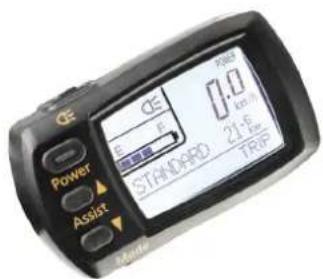

LED Display

— Hintergrundbeleuchtung Power (An/Aus) Knopf
— 3 Unterstützungsstufen Low / Mid / High mit 50 / 120 / 200% zusätzlicher Motorunterstützung
_ Ladezustandsanzeige

GE Power Assist Mode GE F 1.0 STANDARD 21-Fax TRAP

— Hintergrundbeleuchtung Power (An/Aus) Knopf
_ 4 Unterstützungsstufen no assist/ eco/standard/high mit 0 / 120 / 200% zusätzlicher Motorunterstützung
_ Ladezustandsanzeige
_ aktuelle Unterstützung (Balken)
aktuelle Geschwindigkeit
Gesamt-km / Tages-km / Max.-km / ∅ km/h / Restreichweite / verbleibende Kapazität

Batterie Ladeggerät Speedsensor

Lithium-Ionen-Batterie
13,2 Ah / 36V / 475 Wh (PA1)
— 15,4 Ah / 36 V / 550 Wh (PA2 und PA3)

_Eingang (Stromnetz)
AC 220-240V; 50/60 Hz 195 W
_Ausgang (Ladestrom)
DC 42V; 3,6/4,1 A

extern an linker
Kettenstrebe montiert
_ misst Radumdrehungen pro Zeiteiheit und ermittelt darüber die Geschwindigkeit

4. BEDIENELEMENTE // FUNKTIONEN

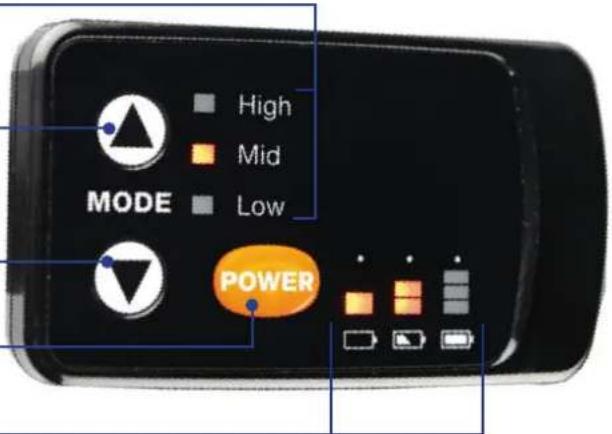

4.1 Die LED Bedieneinheit (PA1 und PA2)

Anzeige der Unterstützungsstufe

ASSIST UP Taste:

Erhöhung der Unterstützungsstufe

ASSIST DOWN Taste:

Verringerung der Unterstützungsstufe

POWER Taste:

Ein- und Ausschalten des Systems

MODE High Mid Low POWER

Ladezustand des Akkus

ca. 70-100% ca. 40-70% ca. 10-40% langsmes Blinken: <10%

schnelles Blinken: Entladen

4.2 Die LCD Bedieneinheit (PA3)

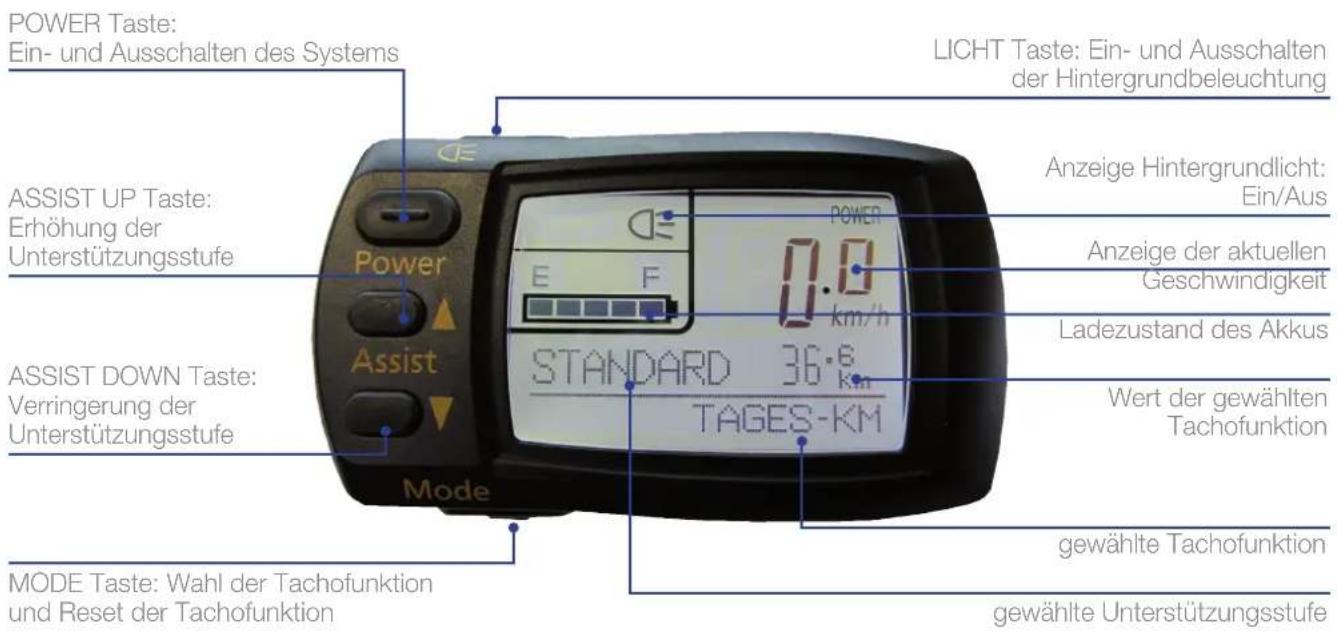

POWER Taste: Ein- und Ausschalten des Systems ASSIST UP Taste: Erhöhung der Unterstützungsstufe ASSIST DOWN Taste: Verringerung der Unterstützungsstufe MODE Taste: Wahl der Tachofunktion und Reset der Tachofunktion LIGHT Taste: Ein- und Ausschalten der Hintergrundbeleuchtung Anzeige Hintergrundlicht: Ein/Aus Anzeige der aktuellen Geschwindigkeit Ladezustand des Akkus Wert der gewählten Tachofunktion gewählte Tachofunktion gewählte Unterstützungstufe

4. BEDIENELEMENTE // FUNKTIONEN

4.2.1 Tachofunktion der LCD Bedieneinheit

Durch wiederholtes kurzes Drücken der Mode-Taste schalten Sie sich nacheinander durch die verschiedenen Tachofunktionen

TAGES-KM → ∅ KM/H → MAX. KM/H → GESAMT KM → RESTREICHWEITE → KAPAZITÄT

Werte zurücksetzen

Der Tageskilometerzähler (TAGES-KM), die Durchschnittsgeschwindigkeit (∅ KM/H) und die Maximalgeschwindigkeit (MAX-KM/H) lassen sich einzeln auf „0“ zurücksetzen.

Dazu wechseln Sie in die jeweilige Ansicht und drücken & halten anschließend die Mode-Taste für länger als 3 Sekunden.

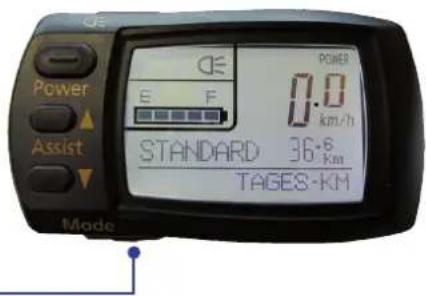

Power Assist Mode CE E F STANDARD 36.6 km TAGES-KM POWER 0.0 km/h

4.2.2 Programmierung der LCD Bedieneinheit


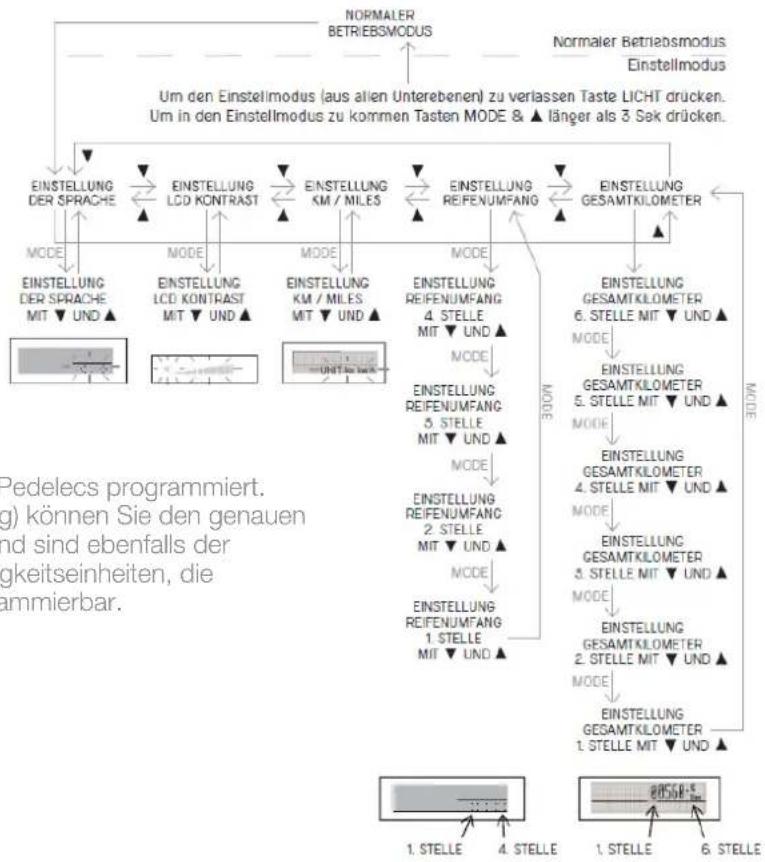

Ab Werk sind alle Grundeinstellungen Ihres Pedelecs programmiert. Bei Reifenwechsel (unterschiedlicher Umfang) können Sie den genauen Reifenumfang neu programmieren. Ergänzend sind ebenfalls der Kontrast des LCD-Displays, die Geschwindigkeitseinheiten, die Gesamtkilometer und die Sprache umprogrammierbar.

Zur Veranschaulichung siehe Diagramm:

4. BEDIENELEMENTE // FUNKTIONEN

4.3 Unterstützungsmodi Ihres Pedelecs

Schalten Sie Ihr Peelec mit der „Power“ Taste ein. Ihr Sinus Pedelec ist nun fahrfertig!

Das Panasonic Antriebssystem arbeitet in 3 Unterstützungsmodi. Die Unterstützung des Antriebssystemes erfolgt sofort bei Beginn des Pedalierens. Die Unterstützung stoppt unverzüglich nach Stillstand der Pedale.

Der Drehmomentsensor im Tretlager misst die von Ihnen eingebrachte Pedalkraft. Die gemessene Pedalkraft und der gewählte Unterstützungsmodi erhöhen oder verringern die Leistung des Elektromotors. Folgende Tabelle hilft:

Display/ Bedienelement	Unterstützungsstufen	zusätzliche Unterstützung in Prozent zur eigenen eingesetzten Leistung (Pedalkraft)
LCD NO ASSIST		0%ohne Motorunterstützung, mit Computerfunktionen
LCD / LED ECO / LOW		50%
LCD / LED STANDARD / MID		120%
LCD / LED HIGH / HIGH		200%

5. DER AKKU // DAS LADEGERÄT

5.1 Generelle Verhaltensweisen

_ Verbrennen oder zerstören Sie keine Akkus! Sie könnten explodieren oder ein giftiges Material freisetzen.
Zerlegen oder manipulieren Sie keinesfalls den Akku! Ansonsten erlischt die Garantie sofort.
Entnehmen Sie den Akku bei längerem Nichtgebrauch und führen Sie unbedingt alle 3 Monate eine Erhaltungsladung durch!
_ Geben Sie das Sinus-Pedelec ausschließlich zu einem autorisierten Fachhändler zwecks Service oder Reparatur.

Hinweis:

Bitte beachten Sie zusätzlich die Hinweise im Kap. 8 des „Winora Group eBike/Pedelec Manual“ („Hinweise zum richtigen Umgang mit dem Akku“).

5. DER AKKU // DAS LADEGERÄT

5.2 Kompatibilität des Pedelec- Akkus

Die Antriebskomponenten der 36V Antriebssysteme und die des 25V Antriebsystems sind nicht kompatibel.

Der Akku ist durch eine unterschiedliche Positionierung der „Akkunase“ gegen ein Vertauschen gesichert.

(siehe Abb. 1a und 1b)

Sowohl am Pedelec als auch am Ladegerät lässt sich nur der dafür vorgesehene original Panasonic Akku einsetzen und laden.

Hinweis:

Bitte versuchen Sie trotzdem niemals nicht kompatible Antriebskomponenten gewaltsam einzusetzen. Dies kann zu Schäden am Pedelec und Personen führen. Sie verlieren damit alle Garantie- und Gewährleistungsansprüche.

36V System 25V System

Akkuaufnahme _Ladegerät

5.3 Handhabung & technische Daten

Handhabung der Panasonic Akkus

BETRIEBSTEMPERATUR -5°C bis +50°C
Bei zu hoher bzw. zu niedriger Betriebstemperatur vermindert sich die Kapazität (Reichweite) Ihres Akkus erheblich oder Ihr Pedelec unterstützt Sie im Extremfall nicht mehr.Vor Fahrtantritt bei Kälte lagern Sie den Akku deshalb bei Zimmertemperatur.
LAGERTEMPERATURBEREICH 5°C bis 25°C
Ideale Lagertemperatur bei Nichtgebrauch oder während des „Überwintern“.
LADETEMPERATURBEREICH 0°C bis 40°C
Ideale Ladetemperatur. Bei extremen Temperaturen (z.B. unter 0°C) wird Ihr Akku nicht geladen.
IDEALE KAPAZITÄT FÜR EINLAGERUNG	50% bis 70%
Lagern Sie den Akku des Pedelecs bei Nichtgebrauch zwischen 50% und 70% der Gesamtkapazität

Technische Daten des Akkus

GEWICHT	3,9 kg/4,6 kg
SPANNUNG	36V
NENNLADUNG	13,2 Ah/15,4 Ah
ENERGIEKAPAZ.	475 Wh/550Wh
ZELLEN	Lithium-Ionen

Technische Daten des Ladegerätes

GEWICHT	1,36 kg
INPUT	220V - 240V 50/60 Hz195W
OUTPUT	42V
LADESTROM	3,6 / 4,1 A

5. DER AKKU // DAS LADEGERÄT

5.4 Akku einsetzen

Beim Einsetzen achten Sie bitte auf saubere und unbeschädigte Kontakte am Akku und an der Akkuhalterung. Setzen Sie den Akku von oben schräg in die Akkuhalterung ein (Abb. 1-3). Die Akkuladezustandsanzeige muss sich in Fahrtrichtung links befinden. Schwenken Sie den Akku nach oben, bis dieser im Schloss einrastet.

Achtung!

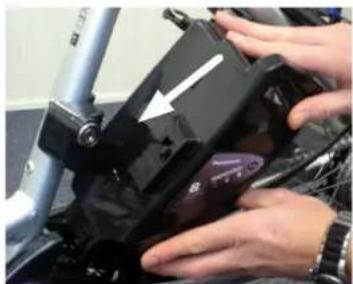

Überprüfen Sie vor jeder Fahrt den Akku auf festen Sitz. Der Akku muss im Schloss eingerastet sein, sonst besteht die Gefahr, dass der Akku aus der Halterung fällt und beschädigt wird! Vor der ersten Fahrt bitte Akku vollständig laden.

1

Akku auf den Abbildungen ähnlich

2

Halten Sie den Akku fest und drehen Sie den Schlüssel gleichzeitig um 90° entgegen dem Uhrzeigersinn (Bild 1). Schwenken Sie den Akku vorsichtig um ca. 45° zu sich heran (Bild 2). Den Akku schräg nach oben entnehmen (Bild 3). Danach drehen Sie den Schlüssel bitte um 90° zurück. Sie können den Schlüssel jetzt entnehmen.

Achtung!

Bitte den Schlüssel nach der Entnahme sicher aufbewahren! Bei der Entnahme des Akkus diesen immer festhalten, so dass er nicht heraus fallen kann und beschädigt wird.

Akku auf den Abbildungen ähnlich

5.6 Aufladen des Akkus und Schlafmodus

Bitte verwenden Sie immer das mitgelieferte Original Panasonic Ladegerät. Bei Gebrauch eines anderen Ladegerätes, erlischt Ihre Garantie!

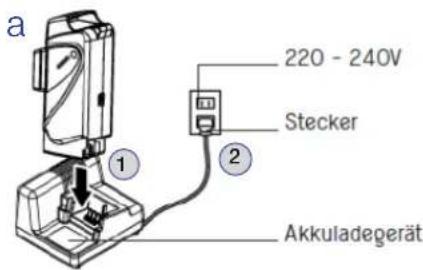

1. Stellen Sie den Akku in die Akku-Halterung des Ladegerätes (Abb. a Punkt 1)
2. Schließen Sie das Ladegerät an eine 220 Volt Steckdose an. (Abb. a Punkt 2)
3. Der jeweilige Ladestand des Akkus wird durch die verschiedene Anzahl der 5 LEDs am Akku beim Ladevorgang angezeigt.
4. Nach Volladung erlöschen alle LEDs des Akkus!
5. Entnehmen Sie den Akku aus dem Ladegerät (Abb. b)
6. Ziehen Sie den Stecker des Ladegerätes aus der Steckdose des 220V Anschlusses.

a 220 - 240V Stecker ① ② Akkuladegerät

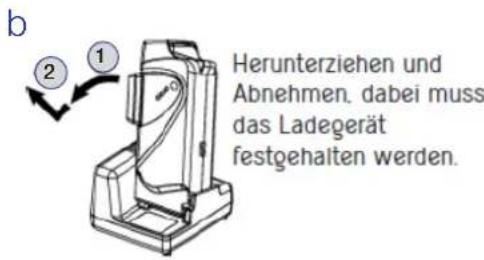

b Herunterziehen und Abnehmen, dabei muss das Ladegerät festgehalten werden.

Schlafmodus

Der Akku Ihres Sinus Pedelecs wird im „Schlafmodus“ ausgliefert. Vor der ersten Fahrt muss der Akku vollständig geladen werden. Bei einer Kapazität des Akkus unter 50% und/oder einer Stand/Lagerzeit von länger als 10 Tagen geht der Akku in den Schlafmodus über. Der Schlafmodus verhindert das Tiefentladen Ihres Akkus. Die Displayfunktionen sind im Schlafmodus „ausgeschaltet“. Durch kurzes Aufladen wird der Schlafmodus Ihres Akkus wieder aufgehoben.

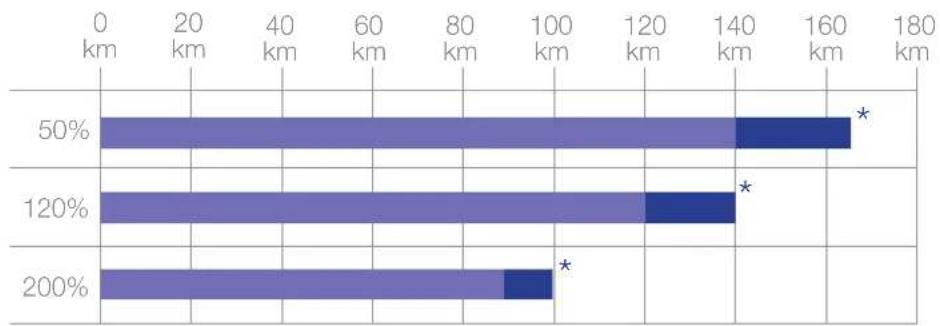

5.7 Die Reichweite

Die hier genannten Reichweiten sind Anhaltswerte und sind abhängig vom Wind, Fahrverhalten (Bremsen, Anfahren, Schaltverhalten), Außentemperatur, Reifendruck, Fahrer(in)gewicht, Gepäck, Topographie (Berge usw...), der Akkukapazität sowie eingestelltem Unterstützungsmodi. Bei optimaler Nutzung sind höhere Reichweiten zu erzielen. Bei Fahrten unter 0°C, bei steilen Bergauffahrten und Ähnlichem sind entsprechend geringere Reichweiten möglich. „Erfahren“ Sie Ihre Reichweiten selbst!

	Akku 36V550 Wh	Akku 36V475 Wh
50%	165 km	140 km
120%	140 km	120 km
200%	100 km	85 km

* maximal zu erreichente Kilometer bei idealen Bedingungen.

6. FEHLER - URSACHEN & ABHILFEN

6.1 FAQs

Kann der Motor überhitzen?

Ja, der Motor des Pedelecs kann bei sehr steilen Hügeln und bei schwerer Beladung überhitzen. In diesem Fall schaltet er sich durch einen integrierten Hitzesensor völlig selbstständig ab. Der Motor unterstützt Sie wieder, sobald er abgekühlt ist.

Kann ich mein Pedelec auch im Gelände benutzen?

Nein, Ihr Sinus Pedelec ist ausschließlich für normale Strecken, für Radwege und für gepflasterte Straßen geeignet - allerdings nicht für Geländefahrten.

Kann ich mein Pedelec auch wie ein normales Fahrrad ohne Motor benutzen?

Sie können Ihr Sinus Pedelec im „NO-AS-SIST“ Modus (PA3) oder mit ausgeschelteten LED-Display (PA1 & PA2) wie ein herkömmliches Rad nutzen. Die Computerfunktionen des LCD-Displays (PA3) stehen weiterhin zur Verfügung.

Muss ich mein Pedelec abschalten?

Nein, wenn Sie Ihr Fahrrad parken, schaltet es sich automatisch nach 3 Minuten ab.

6.2 Fehlersuche und -behebung

	Symptom Prüfen Lösung
Akku wird heiß	Akku und/oder Ladegerät werden heiß (Bedenken, dass sich Akku und/oder Ladegerät entzünden können)		Das Ladegerät wird während dem Ladevorgang warm.		Normales Verhalten des Ladge-rätes.
			Wir das Ladesgerät zu heiß, so dass man es nicht mehr berühren kann?		Sofort Nutzung einstellen und Händ-ler kontaktieren.
LED leuchtet nicht	Keine der fünf LED für den Akkula-destand leuchten nach dem laden.		Wurde der Akku während des Lade-vorganges entnommen?		Bitte laden sie den Akku erneut.
			Ist die Stockverbindung des Lade-gerätes verschmutzt?		Bitte reinigen Sie die Stockverbin-dung.
			Ist der Akku schon älter und wurde sehr oft verwendet?		Die Lebensdauer des Akkus ist vielleicht zu Ende.
Vibration	Sie spüren Vibrationen wenn Sie im Stillstand den Fuß auf das Pedal legen.				Hierbei handelt es sich um die Cha-rakteristik des Motors.
	Symptom Prüfen Lösung
Ihr Pedelec liefert keine Unterstützung	Die LED Anzeigen am Display leuchten beim Einschalten des Systems nicht auf.		Ist der Akku vollständigeingerastet?	Bitte den Akku erneut in die Halterung einrasten.
			Beim Drücken der „Push“-Taste am Akku leuchtet die zweite und vierte LED auf. Die Sicherheitsvorrichtung des Akkus ist aktiv.	Bitte laden sie den Akku.
			Beim Drücken der „Push“-Taste am Akku leuchtet keine LED auf. Die Sicherheitsvorrichtung des Akkus ist aktiv.	Bitte laden sie den Akku – Falls das Problem nicht behoben werden kann, kontaktieren Sie Ihren Fachhändler.
	Die LEDs für den Ladezustand blinken oder leuchten gar nicht.		Ist der Akku geladen? Bitte laden sie den Akku.
	Die Ladezustands-LEDs und die Unterstützungsmodus-LED am Display blinken abwechselnd.		Haben Sie während Sie das System eingeschaltet haben pedaliert oder Pedaldruck ausgeübt?	Beim Einschalten darf kein Pedaldruck ausgeübt werden. Schalten Sie das System aus und erneut wieder an!
	Die Ladezustands-LEDs am Display blinken 2 mal und die Unterstützungsmodus-LED 1 mal abwechselnd.		Möglicher Systemfehler.	Kontaktieren Sie bitte Ihren Fachhändler.
	Die Ladezustands-LEDs am Display blinken 3 mal und die Unterstützungsmodus-LED 1 mal abwechselnd.		Das System arbeitet im Sicherheitsmodus, da Überhitzungsgefahr besteht! Im Sicherheitsmodus unterstützt Sie das System nur sehr schwach!	Bitte andere Übersetzung am hinteren Kettenblatt wählen, da zu große Beanspruchung des Systems.
	Das System schaltet sich selbstständig ein und aus.		Steckverbindungen auf Ver-schmutzung und festen Sitz prüfen, Kabel auf äußerliche Beschädigungen prüfen.	Steckverbindung säubem. Kontaktieren Sie bitte Ihren Fachhändler.
	Symptom Prüfen Lösung
Akku lädt nicht	Die LEDs für den Akkuladezustand leuchten nicht auf.		Steckkontakte auf Verschmutzung und Beschädigung prüfen, Akku auf richtigen Sitz prüfen.		Ggf. Kontakte des Akkus reinigen.
			Ist der Akku vollständig geladen? Überprüfung der verbleibenden Akkukapazität!		Laden Sie ggf. den Akku auf.
			Beim Pedalieren wird die Taste für den Akkuladestand betätigt und die LEDs beginnen zu blinken.		Kontaktieren Sie bitte Ihren Fachhändler.
Geringe Akku-Reichweite	Die Ladezustands-LEDs am Display blinken bereits nach einer kurzen Fahrt mit Ihrem Pedelec.		Ist der Akku geladen? Wurde der Akku längere Zeit nicht benutzt?		Bitte laden sie den Akku.
			Ist der Akku zum 1. Mal in Benutzung?
			Nutzen Sie Ihr Pedelec im Winter?		Bei großer Kälte (unter 0°C) verringert sich die Reichweite erheblich.
			Haben Ihre Reifen genügend Luftdruck?		Geringer Luftdruck erhöht den Rollwiderstand. Bitte aufpumpen.
			Bremsen auf Funktion prüfen!		Die Laufräder müssen sich frei drehen und dürfen nicht schleifen.
			Steht Ihr Pedelec bereits länger als 5 Minuten?		Bitte schalten Sie das System wieder ein.

6. FEHLER - URSACHEN & ABHILFEN

6.3 Häufige Fehler - schnelle Abhilfe

Einstellung des Geschwindigkeitssensor

Bei den Sinus-Panasonic Pedelecs ist ein externer Geschwindigkeitssensor an der linken Kettenstrebe verbaut. Bei nicht ordnungsgemäßer Montage (verrutschter Magnet, lockerer Sensor) funktioniert Ihr Pedelec nicht ordnungsgemäß und es wird ein Fehler an der Bedienkonsole angezeigt.

Fehleranzeige bei LCD und LED-Display:

POWER 162.0 km/h

Anzeige „E2“ (Error 2) am LCD-Display

High Mid Low MODE POWER

blinkende Unterstützungsmodi am LED-Display

Der Speichenmagnet muss genau über den Geschwindigkeitssensor eingestellt sein. Falls möglich bitte den Speichenmagnet im Kreuzungsbereich der Speichen fixieren, damit ein Verrutschen verhindert wird. (Abb.1) Weitere Einstellmöglichkeiten des Sensors können über die Fixierschrauben der Sensorbefestigung erfolgen (Abb. 2). Nach Einstellung des Sensors müssen wieder alle Schrauben angezogen werden.

Parallele Montage des Speichenmagnetes und des Geschwindigkeitssensors
Abb. 1

Fixierschrauben Geschwindigkeitssensor
Abb. 2

Kalibrierung

Beim Einschalten Ihres Pedelecs kalibriert sich das Panasonic Antriebssystem automatisch. Bitte schalten Sie das Antriebssystem nicht ein oder aus während Sie in die Pedale treten. Funktionsstörungen können die Folge sein.

Funktionsweise der Kalibrierung

Nach dem Einschalten des Panasonic Antriebssystem führt dieses einen Selbsttest durch. Dabei wird das Tretlagerdrehmoment ermittelt und auf Startwert Null zurückgesetzt. Dies ist notwendig um eine ordnungsgemäße Funktion des Pedelecs zu gewährleisten. Wird während des Einschaltvorganges Pedaldruck ausgeübt wird ein falscher Wert ermittelt, der dann folglich zu einer Fehlfunktion Ihres Pedelecs führt. Beim LCD-Display wird dies durch den Fehler „E1“ (Abb. 1) angezeigt. Beim LED-Display leuchten gleichzeitig alle LEDs abwechselnd auf. (Abb. 2)

POWER E 1.0 km/h

Abb. 1 Abb. 2

High Mid Low MODE POWER

Lösung bei Fehlbedienung:

Schalten Sie Ihr Pedelec aus und wieder ordnungsgemäß ein. Damit sollte der Fehler behoben sein.

7. GEWÄHRLEISTUNG // GARANTIE

5 Jahre Garantie für Rahmen.

2 Jahre Gewährleistung

2 Jahre Gewährleistung (Akku)

für alle weiteren Bauteile des Pedelecs.

Innerhalb der Gewährleistung werden Ihnen 500 Volladezyklen oder 70% Restkapazität garantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungsprozesses einem natürlichen Verschleiß. Die dadurch bedingte nachlassende Kapazität stellt keinerlei Anspruch auf die gesetzliche Gewährleistung dar.

NICHT unter diese Gewährleistung

fallen Mängel aufgrund von normalem Verschleiß.

Hinweis:

Die Gewährleistung erlischt umgehend bei unsachgemäßem bzw. nicht bestimmungsgemäßen Gebrauch - oder bei Unfällen.

EG - Konformitätserklärung EC - Declaration of Conformity

Bikes for Life

WINORA GROUP

Max-Planck-Straße 4-8

97526 Sennfeld - Germany

Telefon: [phone]

Allgemeine Bezeichnung des Produkts / generell designation of the product:

Sinus Pedelec

Typenbezeichnungen / type designations:

PA 1, PA 2, PA 3

Funktion /

function: Elektromotorisch unterstütztes Fahrrad / electric power assisted cycle

Modelljahr /

modellyear: 2013

Der Hersteller erklärt hiermit ausdrücklich, dass die oben aufgeführten Produkte allen einschlägigen Bestimmungen der Herewith the manufacturer explicitly declares, that the products listed above are conform to all relevant regulations of the

Maschinenrichtlinie - 2006/42/EG - Machinery Directive

Richtl. Elektromagnetische Verträglichkeit - 2004/108/EG - Dir. Electromagnetic Compatibility (EMC)

entsprechen.

Angewandte technische Normen und Spezifikationen / applied technical standards and specifications:

DIN EN 15194

Fahrräder:

Elektromotorisch unterstützte Räder, EPAC-Fahrräder / Cycles – Electric power assisted cycles – EPAC Bicycles

DIN EN 14764

City- und Trekking-Fahrräder: Sicherheitstechnische Anforderungen und Prüfverfahren / City and trekking bicycles - Safety requirements and test methods

Bevolmächtigte für technische Dokumentation / persons in charge of technical documentation

Hr. Daniel Hopf Hr. Knut Wohlgemuth Winora-Staiger GmbH Winora-Staiger GmbH

Max-Planck-Straße 4-8 Max-Planck-Straße 4-8 97526 Sennfeld – Germany 97526 Sennfeld – Germany

Knut Wohlgemuth
