1. VORWORT

Herzlichen Glückwunsch zum Kauf Ihres Winora Pedelecs mit TranzX Antrieb!

Wir bedanken uns recht herzlich bei Ihnen für den Kauf unseres Winora Pedelec (pedal electric cycle) mit Mionic TranzX Antrieb und wünschen Ihnen viel Freude mit Ihrem neuen Pedelec.

Bitte lassen Sie sich von Ihrem Fachhändler alle wichtigen Funktionen erklären und lesen Sie jede dieser Bedienungsanleitungen mit großer Sorgfalt. Außerdem bitten wir Sie, sich vor der 1. Fahrt im öffentlichen Straßenverkehr mit den Bedienelementen des Systems und dem Fahrverhalten Ihres Pedelecs vertraut zu machen.

Bei unklaren Montage- oder Einstellarbeiten wenden Sie sich bitte unbedingt und zeitnah an Ihren Fachhändler vor Ort.

1. VORWORT

1.1 Hinweise zu dieser Systembedienungsanleitung

Diese Systembedienungsanleitung bildet eine Einheit, zusammen mit dem „Winora Group Bike Manual“ und dem „Winora Group Pedelec/eBike Manual“.

Allgemeine Informationen zum Umgang mit Ihrem Pedelec, sowie z.B. über Antriebe und Reichweiten finden Sie in dem „Winora Group eBike/Pedelec Manual“.

CD or DVD CD

Allgemeine Informationen zum Umgang mit dem Fahrrad und dessen Bestandteilen, sowie der Montageanleitung und Sicherheitshinweise finden Sie in dem „Winora Group Bike Manual“.

In dieser Systembedienungsanleitung finden Sie alle Informationen rund um das Antriebssystem Ihres Pedelecs.

4

1.2 Erste Schritte nach dem Kauf

Im Falle eines Verlustes oder Diebstahls Ihres Fahrrades ist es enorm wichtig, dass Sie die Identifikationsmerkmale des Pedelecs ausreichend dokumentiert haben. Hierzu gehört nicht nur eine Fotografie des Rades, sondern auch folgende Spezifikationen, die Sie gleich auf dieser Seite festhalten können:

Die Schlüsselnummer

Ersatzschlüssel sind über Ihren Fachhändler nachbestellbar.

Ihre Schlüsselnummer

Die Seriennummer

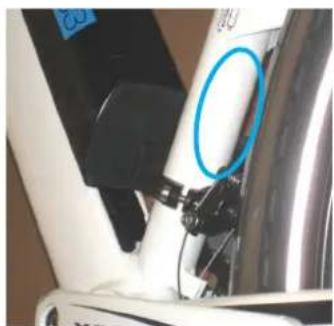

Die Seriennummer finden Sie an der Unterseite, am vor- deren Ende des Unterlehres.

Ihre Seriennummer

Sie finden die geprägte Rahmennummer am Sattelrohr, im Bereich des Tretlagers.

2. LIEFERUMFANG

1. Allgemeines eBike/Pedelec Manual

1. Allgemeines Bike Manual

1. System Manual

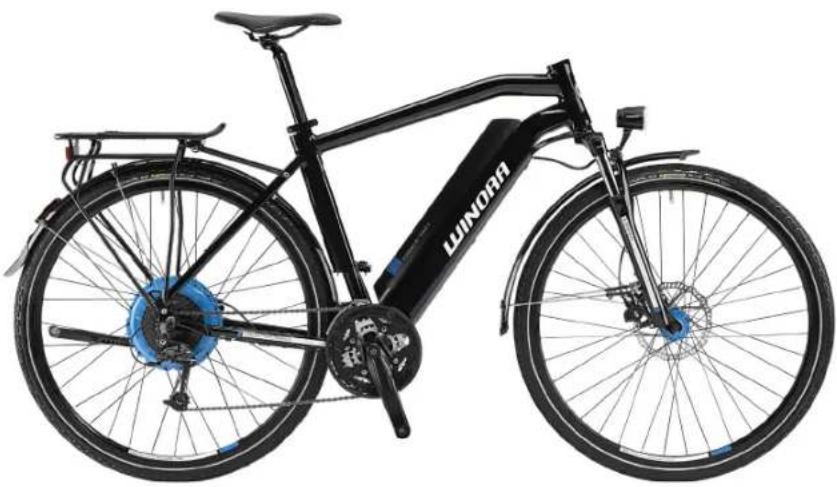

E-Bike ohne Lenker, Vorbau und Pedale, (Abb. ähnlich).

6

Bed SportiveLine 2013.indd 6 12/09/2012 16:09:57

Hinweis:

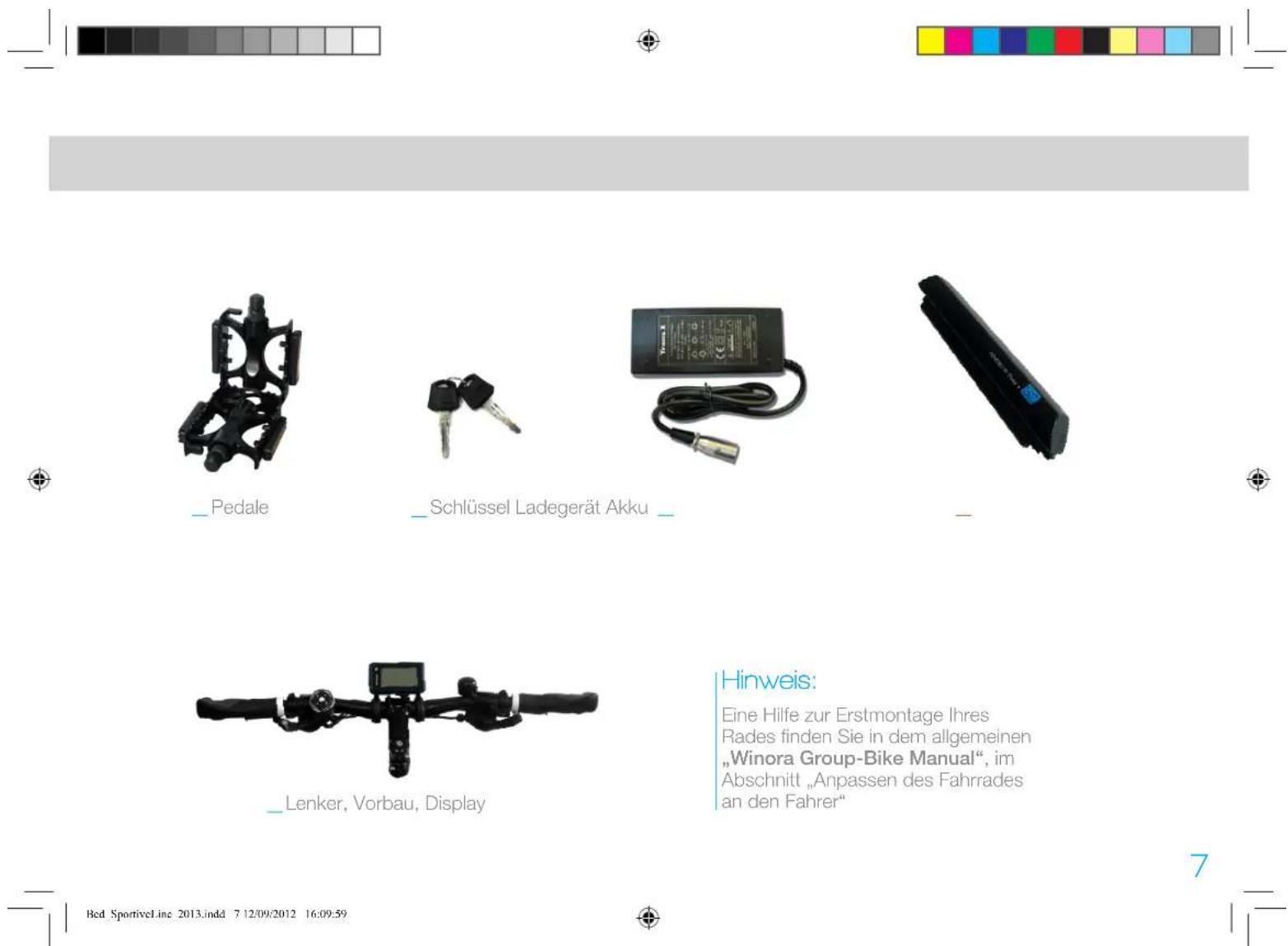

Eine Hilfe zur Erstmontage Ihres Rades finden Sie in dem allgemeinen „Winora Group-Bike Manual“, im Abschnitt „Anpassen des Fahrrades an den Fahrer“

3. IHR PEDELEC

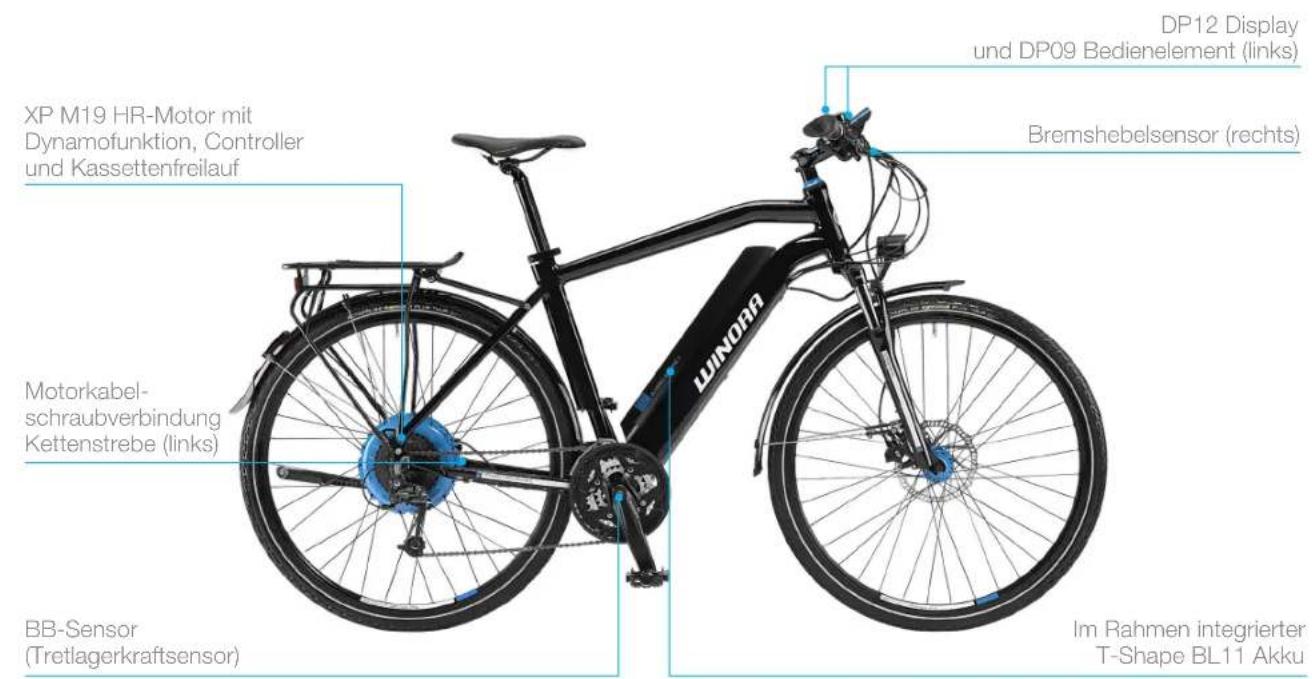

WINORA XP M19 HR-Motor mit Dynamofunktion, Controller und Kassettenfreilauf Motorkabel-schraubverbindung Kettenstrebe (links) BB-Sensor (Tretlagerkraftsensor) DP12 Display und DP09 Bedienelement (links) Bremshebelsensor (rechts) Im Rahmen integrierter T-Shape BL11 Akku

8

Bed SportiveLine 2013.indd 8 12/09/2012 16:10.03

3.1 Spezifikationen Ihres Pedelecs

	Sportive Line			Urban Line
	S2 / S3 SX1 SX2 XP2 / XP3
RAHMENSPEZIFIKATIONEN
RAHMEN	Alu 6061 T6
RAHMENFORMEN	Damen: 28" Herren: 28"	Herren MTB 26"und 29" Herren: 28"
RAHMENGRÖSSEN	28" Damen: 44, 48, 52cm 28"Herren: 48, 52, 56, 60cm26" MTB Herren: 42, 46, 50, 54cm 29" MTB Herren: 44, 48, 52, 56cm
KURZSPEZIFIKATIONEN
GABEL	Suntour FedergabelS2: NEX HLO 63mmS3: NCX DLO 63mm	Suntour FedergabelXCR RLO 26" & 29"80mm Federweg	RST Federgabel Aerial26": 32RL 29": 29RL80mm Federweg	XP2: JD FedergabelJF3W Monoshoc, 35mmXP3: Alu Starrgabel
SCHALTUNGSKOMPONENTE	S2: Deore 27Gang MixS3: Deore/XT 30Gang Mix	Deore 27Gang Mix Deore/XT 30Gang Mix		XP2: Deore 9Gang MixXP3: Deore/XT 10Gang Mix
ÜBERSETZUNG	V:48-36-26 Zähne H:11-34 Zähne	V: 48-36-26 Zähne H: 11-34 Zähne V: 42 Zähne H: 11-34 Zähne
BREMSE	S2: Tektro Draco S3: Tektro Auriga E-Sub hydraulische Scheibenbremsen 180/160mm	Tektro Draco hydraulische Scheibenbremse180/160mm		Tektro Draco hydraulische Scheibenbremse 180/160mm
LICHT	VR-Licht: Trelock Bike Duo LS83 mit StandlichtHR-Licht: im GT integriert	ohne Lichtanlage		VR-Licht: Trelock Bike DuoLS83 mit StandlichtHR-Licht: B&M Seculite
BEREFUNG	Schwalbe Energizer Plus Tour mit Pannenschutz 40-622	Schwalbe Smart Sam Performance26" 62x559 29" 62x622		Schwalbe Energizer Plus Tour mit Pannenschutz 40-622
INNENLAGER	BB-Sensor Innenlager 110,5mm
SONSTIGES	Motordynamofunktion	Hinterbauständer		Motordynamofunktion
GEWICHT	S2 DA/HE: ab 25,5kg / ab25,9kgS3 DA/HE: ab 24,9kg / ab25,3kg	26": ab 23,0 kg29": ab 23,9kg	26": ab 22,9 kg29": ab 23,8 kg	XP2. ab 23,3kgXP3: ab 22,6kg
ZULÄSSIGES GESAMTGEWICHT	130kg

3. IHR PEDELEC

3.2 Systemkomponenten

_ integrierter Controller
_ 250W Nenndauerleistung
36V Gleichstrommotor
integrierter
Geschwindigkeitssensor
_ Industrielagerung
_ Dynamofunktion
Einbaubreite: 135mm
_ Shimano/Sram kompatibler
Kassettenfreilauf

DP09 Bedienelement

— Bedienelement am Lenker links montiert
_ siehe Kapitel „Bedien-elemente // Funktionen“

Lithium-Ionen Akku siehe Kapitel „Der Akku // Das Ladegerät“

Abb. ähnlich
Bremshebelsensor*

_ schaltet den Motor, durch die Cut-Off-Funktion, bei Betätigung der Bremse sofort ab. _ Sensor am rechten Bremshebel (für Hinterradbremse)

_ im Tretlager montiert _ mit Kraft- // Drehmomentsensor _ integrierter RPM (Drehzahl-)Sensor

4. BEDIENELEMENTE // FUNKTIONEN

4.1 Das DP12 Display

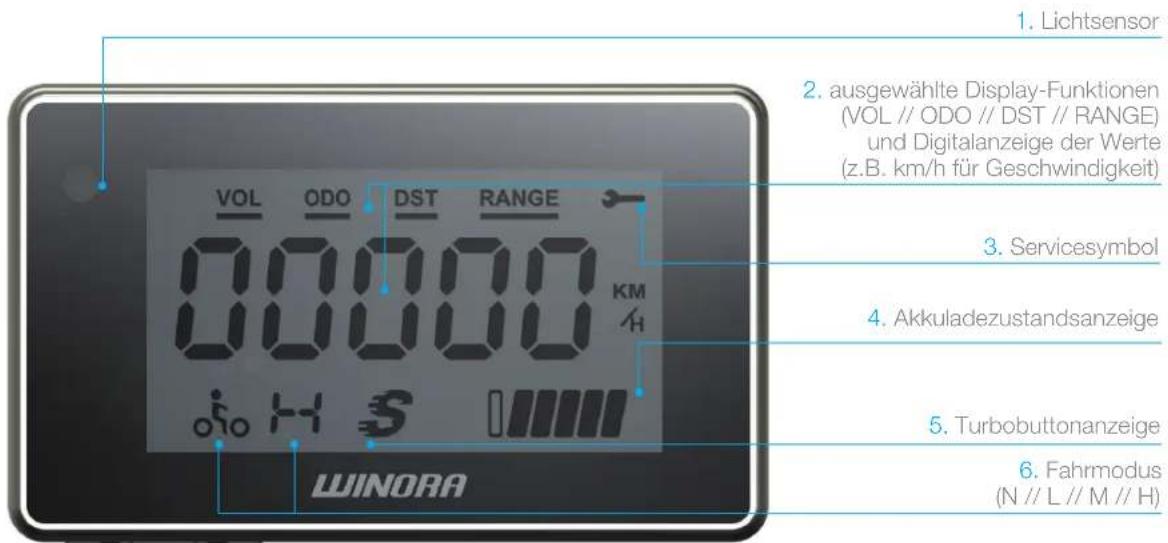

1. Lichtsensor 2. ausgewählte Display-Funktionen (VOL // ODO // DST // RANGE) und Digitalanzeige der Werte (z.B. km/h für Geschwindigkeit) 3. Servicesymbol 4. Akkuladezustandsanzeige 5. Turbobuttonanzeige 6. Fahrmodus (N // L // M // H) WINORA

12

Bed SportiveLine 2013.indd 12 12/09/2012 16:10:07

Definitionen der Displaysymbole

Auf dem Display werden die unterschiedlichen Funktionen Ihres Pedelecs angezeigt. Dies geschieht zum einen durch eine digitale Ziffernanzeige, zum anderen durch Aufleuchten kleinerer Piktogramme. Nachfolgend sind diese Symbole und die Displayeigenschaften erklärt.

1. Lichtsensor

Der Lichtsensor misst die Helligkeit der Umgebung und schaltet bei zu dunklen Lichtverhältnissen automatisch die Hintergrundbeleuchtung des Displays ein.

2. Anzeige Displayfunktionen

VOL aktuelle Geschwindigkeit

DST Tageskilometerzähler (seit dem letzten Ladevorgang)

ODO Gesamtkilometerzähler

RANGE Restkilometer (in Abhängigkeit von der Restkapazität des Akkus)

3. Servicesymbol

Dieses Zeichen blinkt bei Störungen (z.B. bei Errorcodes) oder wenn ein Softwareupdate durchgeführt wird.

4. BEDIENELEMENTE // FUNKTIONEN

4. Akkuladezustandsanzeige

Der Akku ist vollständig geladen, wenn alle 5 Balken leuchten.
Der letzte Strich beginnt zu blinken, wenn die Akkukapazität unter 10% gefallen ist.

5. Schiebehilfe // Turbobutton

Der Turbobutton steigert die Leistung des Motors in jedem Modus bis zu 20%.

6. Anzeige Fahrmodus

_ keine Unterstützung geringe Unterstützung mittlere Unterstützung hohe Unterstützung

4.2 Inbetriebnahme des Systems

Zum Einschalten des Systems halten Sie die Ein- // Austaste für ca. 2 Sec. gedrückt. Sie befinden Sich nun im „L“-Modus und können nun losfahren (vermeiden Sie beim Einschalten Pedaldruck und die Betätigung des Cut-Off-Bremshebels).
— Sie können nun zwischen den verschiedenen Fahrmodi wählen (L // M // H), indem Sie die Fahrmodustaste betätigen.
— Halten Sie die Ein- // Ausstaste nochmals für ca. 2 Sec. gedrückt, wechseln Sie in den „N“-Modus. Sie fahren nun ohne jegliche Motorunterstützung, jedoch mit Anzeige aller Computerinformationen. Durch ein kurzes Drücken der Fahrmodustaste können Sie wieder zwischen den drei Fahrmodi mit Motorunterstützung wählen.
— Halten Sie die Ein- // Austaste im „N“-Modus für ca. 2 Sekunden gedrückt, schalten Sie das System aus (Das System schaltet sich aber auch automatisch nach 3 Minuten aus).

_ Durch kurzes Drücken der Ein- // Austaste können Sie ebenso zwischen den unterschiedlichen Displayfunktionen wählen (VOL // ODO // DST // RANGE).
— Zum Aktivieren der Schiebehilfe, halten Sie die „S“-Taste gedrückt. Der Turbobutton lässt sich durch kurzes Drücken der Taste ein//bzw. ausschalten.
_ Durch gleichzeitiges Drücken der „Power“ und „Mode“ Taste für 10 Sekunden nullen Sie die Tageskilometer.

Hinweis:

Ggf. sind einige dieser Funktionen erst nach einem Softwareupdate bei Ihrem Fachhändler verfügbar.

Hintergrundbeleuchtung

Ein-//Austaste

Turbobutton-Taste

Fahrmodustaste

Displayfunktionstaste

POWER LIGHT DISPLAY

5. DER AKKU // DAS LADEGERÄT

5.1 Generelle Verhaltensweisen

Verbrennen oder zerstören Sie keine Akkus! Sie könnten explodieren oder ein giftiges Material freisetzen.
Zerlegen oder manipulieren Sie keinesfalls den Akku! Ansonsten erlischt die Garantie sofort.
Entnehmen Sie den Akku bei längerem Nichtgebrauch und führen Sie unbedingt alle 3 Monate eine Erhaltungsladung durch!
_ Geben Sie das Winora-Pedelec ausschließlich zu einem autorisierten Fachhändler zwecks Service oder Reparatur.

Hinweis:

Bitte beachten Sie zusätzlich die Hinweise im Kap. 8 des „Winora Group eBike/Pedelec Manual“ („Hinweise zum richtigen Umgang mit dem Akku“).

Handhabung der TranzX Lithium-Ionen Akkus

BETRIEBSTEMPERATUR -5°C bis +50°C
Bei zu hoher bzw. zu niedriger Betriebstemperatur vermindert sich die Kapazität (Reichweite) Ihres Akkus erheblich oder Ihr Pedelec unterstützt Sie im Extremfall nicht mehr.Vor Fahrtantritt bei Kälte lagern Sie den Akku deshalb bei Zimmertemperatur.
LAGERTEMPERATURBEREICH 5°C bis 25°C
Ideale Lagertemperatur bei Nichtgebrauch oder während des „Überwintern“.
LADETEMPERATURBEREICH 0°C bis 45°C
Ideale Ladetemperatur. Bei extremen Temperaturen (z.B. unter 0°C) wird Ihr Akku nicht geladen. Sie erkennen, dass dies der Fall ist wenn die Ladekontroll-LED an Ihrem Ladegerät kurz nach Ladebeginn von rot auf grün wechselt und somit kein Strom mehr fließt.
IDEALE KAPAZITÄT FÜR EINLAGERUNG 50% bis 70%
Lagern Sie den Akku des Pedelecs bei Nichtgebrauch zwischen 50% und 70% der Gesamtkapazität (ca. 2-3 Balken an Ihrem Display).

Technische Daten des Akkus

GEWICHT	3,2 kg
SPANNUNG	36V
NENNLADUNG	10,4Ah
ENERGIEKAPAZ.	374Wh
ZELLEN	Lithium-Ionen

Technische Daten des Ladegerätes

GEWICHT	~0,7kg
SPANNUNG	36V
INPUT	100V - 240V bei 1,6A
OUTPUT	42V
LADESTROM	2A

5. DER AKKU // DAS LADEGERÄT

5.2 Einsetzen und Entnehmen des Pedelec-Akkus

Sie können den Akku entweder direkt im Rahmen laden, ihn aber auch für den Ladevorgang entnehmen.

1. Hierzu drehen Sie bitte den Schlüssel im Uhrzeigersinn bis zum Anschlag (bei einem Winkel von 45° ist er arretiert). (Abb. a)
2. Lösen Sie mit etwas Zug zuerst die obere, dann die untere Arretierung der Akkuverriegelung (Abb.b und c) indem Sie den Akku nach oben ziehen.
   ! Bitte Achten Sie bei der Akkuentriegelung auf das Oberrohr, da der Akku etwas stramm im Rahmen sitzt!

Entnehmen Sie mit beiden Händen den Akku schräg nach oben heraus. (Abb. d)

1. Zum Einsetzen des Akkus bringen Sie den Schlüssel ebenfalls in einen 45° Winkel und setzen ihn nun gleichmäßig in den Rahmen ein. Achten Sie hierbei auf eine parallelle Arretierung beider Schlossmechanismen.

Entnehmen Sie den Schlüssel.

a

b BONZX 10

5.3 Aufladen des Akkus

Bitte verwenden Sie immer das mitgelieferte Original TranzX-Ladegerät. Bei Gebrauch eines anderen Ladegerätes, erlischt Ihre Garantie!

Stellen Sie sicher, dass die lokale verfügbare Spannung mit den Spannungsangaben auf dem Ladegerät übereinstimmen.

1. Zur Vorbereitung des Ladevorganges öffnen Sie bitte die Abdeckung (Abb. a) am Akku, oder entnehmen Sie den Akku.
2. Schließen Sie danach das Ladegerät (Abb. b) an der Ladebuchse des Akkus und an die Stromversorgung an.

Sobald die rote LED an Ihrem Ladegerät zu leuchten beginnt, wird der Akku aufgeladen. Die grüne LED an Ihrem Ladegerät zeigt an, dass der Akku jetzt vollständig geladen ist oder dass er infolge extremer Temperatur leider nicht geladen werden kann.

a

Die Ladedauer liegt je nach Alter, Kapazität und Ladezustand bei ca. 4 bis 5 Stunden.

Das Ladegerät beendet den Ladevorgang automatisch nach 6 Stunden.

Im Falle eines extremen Temperaturanstiegs schaltet sich das Ladesystem, durch einen integrierten Hitzesensor ab - noch bevor der Akku oder das Ladegerät Schaden nehmen können.

6. FEHLER - URSACHEN & ABHILFEN

6.1 FAQs

Beachten Sie bitte, dass die folgenden FAQs leider nicht auf jede Modellvariante unserer Winora-TranzX Modelle zutreffen. Bitte fragen Sie hierzu ggf. Ihren Fachhändler.

Kann der Motor überhitzen?

Ja, der Motor des Pedelecs kann bei sehr steilen Hügeln und bei schwerer Beladung überhitzen. In diesem Fall schaltet er sich durch einen integrierten Hitzesensor völlig selbstständig ab. Der Motor unterstützt Sie wieder, sobald er abgekühlt ist.

Kann ich mein Pedelec auch im Gelände benutzen?

Nein, Ihr Winora Pedelec ist ausschließlich für normale Strecken, für Radwege und für gepflasterte Straßen geeignet - allerdings nicht für Geländefahrten.

Kann ich mein Pedelec auch wie ein normales Fahrrad ohne Motor benutzen?

Sie können Ihr Winora Pedelec im „N“- oder im „0“-Modus wie ein herkömmliches Rad nutzen. Die Computerfunktionen sind aber trotz allem abrufbar.

Muss ich mein Pedelec abschalten?

Nein, wenn Sie Ihr Fahrrad parken, schaltet es sich automatisch nach 3 Minuten ab.

6.2 Darstellung von Fehlercodes // Dynamic Diagnostic System (DDS)

Mit der Fehlercode- und Serviceanzeige im Display können Fehlfunktionen erkannt und genauer bestimmt werden. Anhand dieser Fehlercodes kann die Fehlerursache eingegrenzt und auch teilweise behoben werden.

ERRORCODE FEHLFUNKTION // BESCHREBUNG LÖSUNG
1	keine Motorunterstützung, laute Geräusche/Vibrationen des Motors	Ggf. ist der Motor durch langes Bergauffahren überhitzt. Nach dem Abkühlen des Motors können Sie weiterfahren. Falls der Errorcode weiterhin besteht, fragen Sie Ihren Fachhändler.
2	keine Motorunterstützung, unterbrochener Schaltkreis des BB-Sensors	Bitte fragen Sie Ihren Fachhändler
3	keine Motorunterstützung, Kurzschluss im Schaltkreis	Bitte fragen Sie Ihren Fachhändler
4	ungleichmäßige oder keine Motorunterstützung, Unterbrechung des RPM-Tretlagersignals	Bitte fragen Sie Ihren Fachhändler
5	falsche Geschw.Anzeige, ggf. keine Motorunterstützung / Geschw.Sensor defekt	Überprüfung des Geschwindigkeitssensors und des Speichenmagneten am Hinterrad (Magnetabstand max. 5mm)
6	keine Funktion des „Cut-Off“ Bremshebel, ggf. keine Motorunterstützung	System ausschalten - Akku herausnehmen und wieder einschieben - System einschalten > Sie können nun weiterfahren, allerdings ohne „Cut-Off“-Funktion. Wenden Sie sich schnellstmöglich zur weiteren Überprüfung an Ihren Fachhändler.

6. FEHLER - URSACHEN UND ABHILFE

6.3 Problembehandlung

Mein Pedelec hat keine Motorunterstützung mehr - es erscheint der Fehlercode 6.

- es erscheint der Fehlercode 5

Sie haben beim Einschalten des Systems den Cut-Off Bremshebel gezogen. Bitte schalten Sie das System aus und wieder ein, ohne den Cut-Off Bremshebel zu ziehen. Danach sollte der Errorcode 6 verschwunden sein.

Überprüfen Sie den Geschwindigkeitssensor am Hinterrad. Möglicherweise ist der Sensor verrutscht, beschädigt oder verschmutzt. Der Abstand zwischen Sensor und Magnet darf dabei 5mm nicht überschreiten!

Beim Bergauffahren unterbricht der Motor für 2-3 Sekunden, obwohl ich kräftig pedaliere.

Grund hierfür ist unter Umständen, dass der Tretlagersensor bei zu langsamen Pedalieren zu wenig Impulse empfängt und er daher die Motorunterstützung eingestellt.

Schalten Sie aufgrunddessen bei Bedarf in einen kleineren Gang, damit Sie eine höhere Pedalfrequenz erreichen. Sollte das Problem weiter bestehen, kontaktieren Sie bitte Ihren Fachhändler für ein Software-Update!

Die Ladelampe am Ladegerät zeigt nach kurzer Ladezeit "Grün" an.

Trennen Sie die Verbindung vom Ladegerät zum Akku und überprüfen Sie die Steckkontakte auf Verschmutzung, Fremdkörper oder auf mögliche Beschädigungen!

Bitte beachten Sie ebenso die Umgebungs- und die Ladetemperatur. Hier betragen die absoluten Grenzwerte: 0°C bis 45°C!

Sollten Sie den Akku des Pedelecs aber innerhalb der angegebenen Temperaturspanne laden und das Problem weiterhin bestehen, kontaktieren Sie bitte Ihren Händler.

Die Ladedauer des Akkus ist unterschiedlich.

Folgende Faktoren beeinflussen die Ladedauer des Akkus: Seine Kapazität, der Ladezustand, sowie die Umgebungstemperatur und sein Alter (bereits vorhandene Ladezyklen). In einem oder in gar mehreren dieser Umstände kann die Ursache der unterschiedlichen Ladedauer liegen. Variieren sie dennoch zu sehr und besteht das Problem über einen längeren Zeitraum, wenden Sie sich bitte an Ihren Fachhändler.

6. FEHLER - URSACHEN UND ABHILFE

Wie kann ich den Motorkabelstecker auf festen Sitz prüfen, bzw. (de)montieren?

• Öffnen Sie zunächst die Kabelhalterungen am Hinterbau links (Abb. a+b).
  — Bitte drehen Sie den Schraubverschluss nach Links auf (Abb. c).
  Ziehen Sie den 3-poligen Motorkabelstecker vorsichtig heraus (schwergängig, der Stecker ist abgedichtet!) (Abb. d).
  Achten Sie bei der Montage auf ordnungsgemäßen Sitz des Motorsteckers und der Kabelhalterungen!

a

Mein Pedelec erreicht nicht die gewünschte Reichweite.

Folgende Faktoren können die Reichweite Ihres Pedelecs beeinflussen:

— Kapazität des Akkus: Der Akku unterliegt einem natürlichen Alterungsprozess. In Abhängigkeit des Alters, der Ladezyklen und Handhabung verliert der Akku mit zunehmendem Alter an Kapazität, und somit an Reichweite.
_ Reifenluftdruck: Zu wenig verringert die Reichweite. Fragen Sie ggf. Ihren Fachhändler.
_ Temperatur: Bei Temperaturen unter 0° C verringern sich die Reichweite Ihres Pedelecs.
Gewicht des Fahrers/in, Zuladung, Topographie, Fahrverhalten und Windverhältnisse sind weitere Faktoren.

Das Fahrlicht meines Pedelecs funktioniert nicht.

Überprüfen Sie, ob Ihr Vorderradlicht eingeschaltet ist (siehe Abb.) und ob das Lichtkabel am Vorderradlicht angeschlossen ist. Kontaktieren Sie ggf. Ihren Fachhändler

* Abb.: Voroernad-Licht eingeschaltet

7. GEWÄHRLEISTUNG // GARANTIE

5 Jahre Garantie für Rahmen.

2 Jahre Gewährleistung für alle weiteren Bauteile des Pedelecs.

2 Jahre Gewährleistung (Akku) Innerhalb der Gewährleistung werden Ihnen 500 Volladezyklen oder 70% Restkapazität garantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungsprozesses einem natürlichen Verschleiß. Die dadurch bedingte nachlassende Kapazität stellt keinerlei Anspruch auf die gesetzliche Gewährleistung dar.

NICHT unter diese Gewährleistung fallen Mängel aufgrund von normalem Verschleiß.

Hinweis:

Die Gewährleistung erlischt umgehend bei unsachgemäßem bzw. nicht bestimmungsgemäßen Gebrauch - oder bei Unfällen.

EG – Konformitätserklärung EC – Declaration of Conformity

Bikes for Life.

WINORA GROUP

Winora - Staiger GmbH

Max-Planck-Straße 6

97526 Sennfeld - Germany

Telefon: [phone]

Allgemeine Bezeichnung des Produkts /

Typenbezeichnungen /

type designations.

SX1, SX2, S2, S3

XP2, XP3

Funktion /

function: Elektromotorisch unterstütztes Fahrrad / electric power assisted cycle

Modeljahr /

model/year:

2013

Der Hersteller erklärt hiermit ausdrücklich, dass die oben aufgeführten Produkte allen einschlägigen Bestimmungen der Herewith the manufacturer explicitly declares, that the products listed above are conform to all relevant regulations of the

Maschinenrichtlinie - 2006/42/EG - Machinery Directive

Richtl. Elektromagnetische Verträglichkeit - 2004/108/EG - Dir. Electromagnetic Compatibility (EMC)

entsprechen.

Angewandte technische Normen und Spezifikationen / applied technical standards and specifications:

DIN EN 15194

Fahrräder:

Elektromotorisch unterstützte Räder, EPAC-Fahrräder /

City- und Trekking-Fahrräder:

Sicherheitstechnische Anforderungen und Prüverfahren /

Bevollmächtigte für technische Dokumentation /

Winora - Staiger GmbH Winora - Staiger GmbH

Max-Planck-Straße 6 Max-Planck-Straße 6

97526 Sennfeld - Germany 97526 Sennfeld - Germany

Knut Wohlgemuth Just 2012 Knut Wohlgemuth
