BEDIENUNGSANLEITUNG N 444 W6

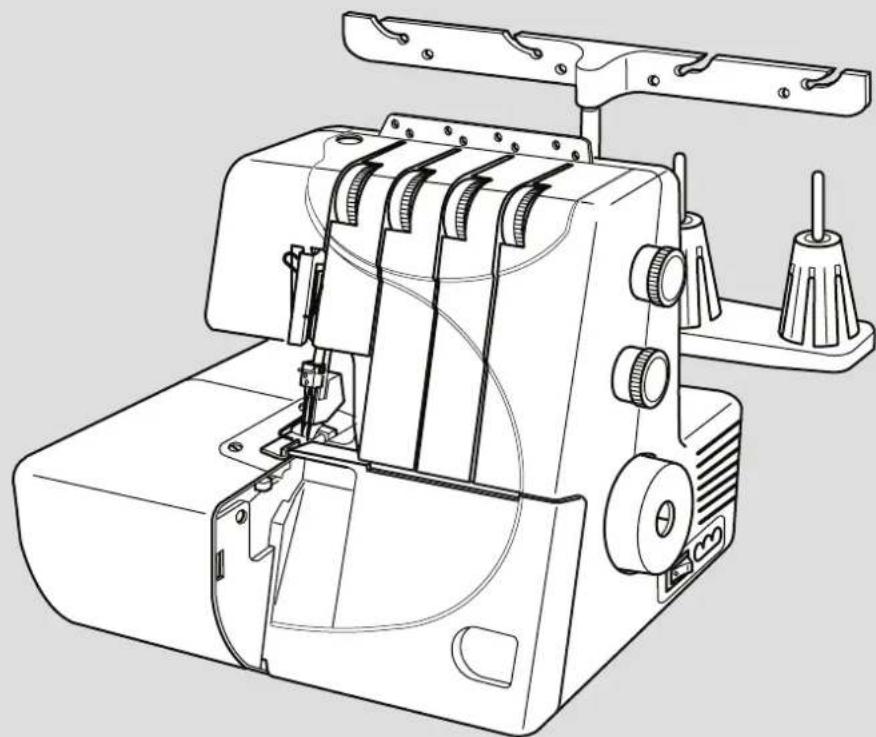

Overlock-NähmaschineW44N / 454D

Vielen Dank für Ihren Einkauf. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass.

Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anleitung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden.

Bitte lesen Sie die Anleitung vor der Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise.

Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät.

Ihre W6 WERTARBEIT

Sicherheitshinweise 5

Wichtige Hinweise 5

Bestandteile der Maschine 6

Zubehör 9

Aufstellen der Maschine 10

Anschließen an das Stromnetz....10

Regeln der Nähgeschwindigkeit 10

Nähfuß heben, senken und auswechseln....11

Einstellen des Nähfußdruckes 11

Auswechseln der Nadeln....12

So werden die Nadeln richtig eingesetzt 12

Überprüfen der Nadel 12

Nadel - und Garntabelle 13

Einstellen der Stichlänge 14

Einstellen des Differentialtransportes (nur Modell 454D) 14

Wie funktioniert der Differentialtransport (nur Modell 454D)....15

Anwendung des Differentialtransportes (nur Modell 454D)....15

Beschneideeinrichtung ab- oder zuschalten 16

Obermesser abschalten 16

Obermesser aktivieren....16

Einstellen der Schnittbreite....17

Nahtleitlinien 17

Einstellen des Rollsaumschiebers ....18

Einstellungen zum Rollsaum zu nähen 18

Die Teleskopfadenführung 19

Aufsetzen der Garnrollen 19

Faden einfädeln....20

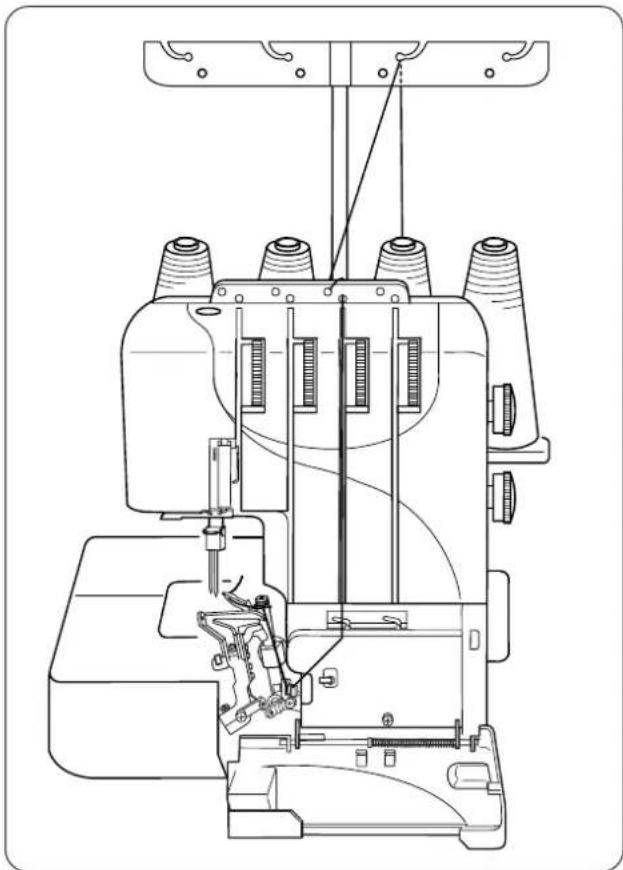

Die Maschine einfädeln 20

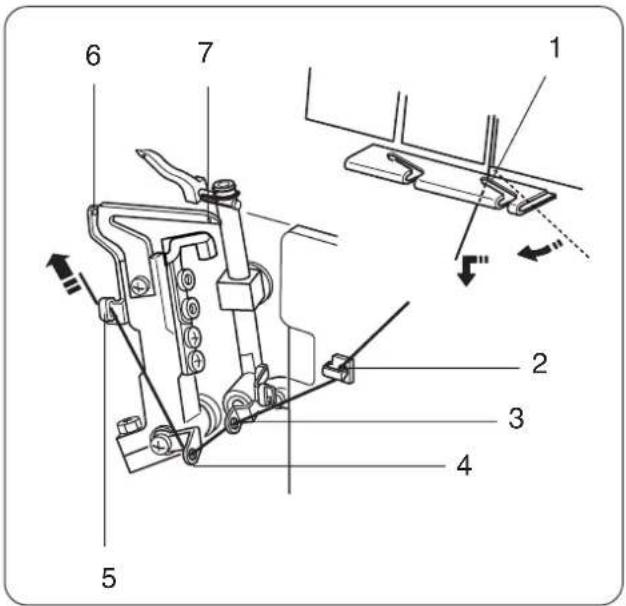

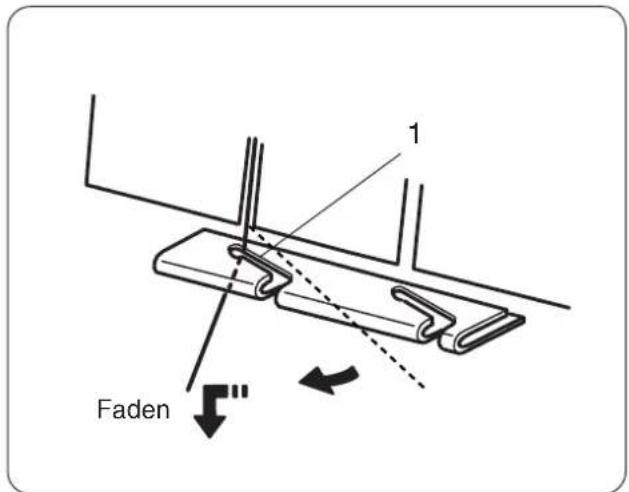

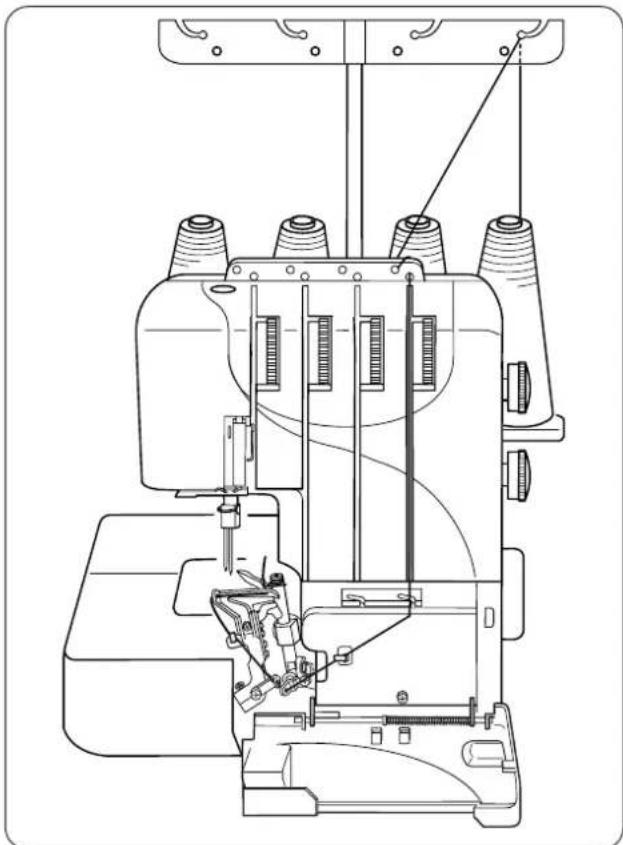

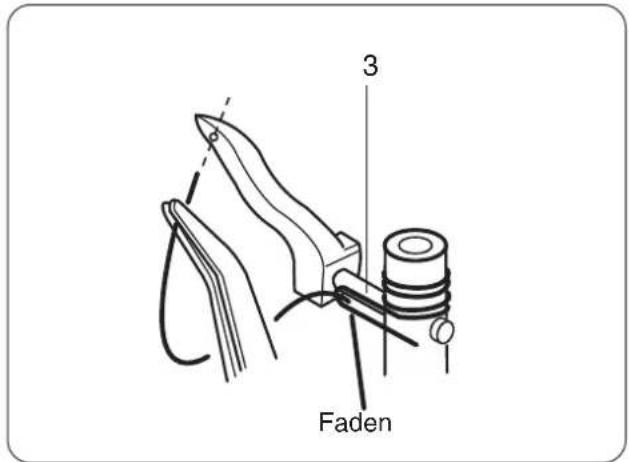

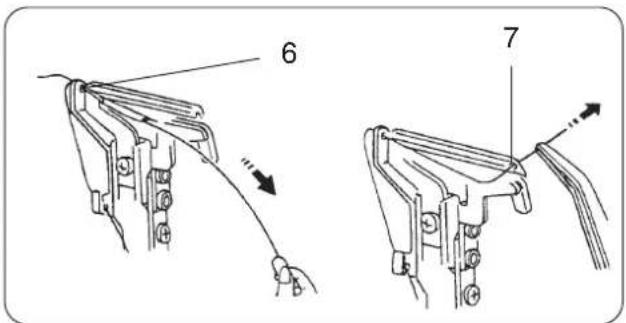

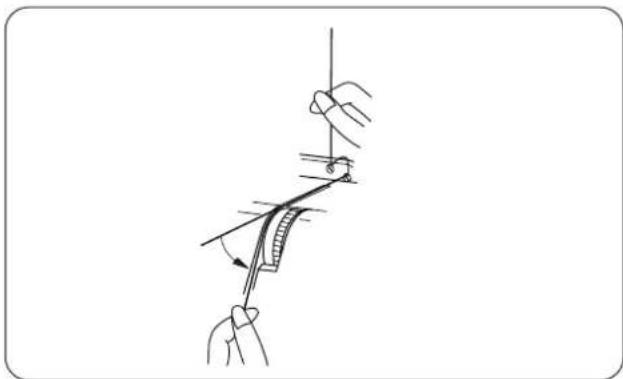

Einfädeln des Obergreifers 21

Einfädeln des Untergreifers ....23

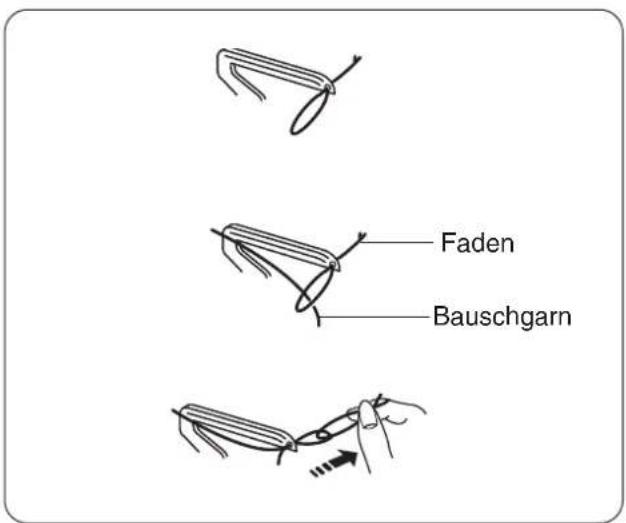

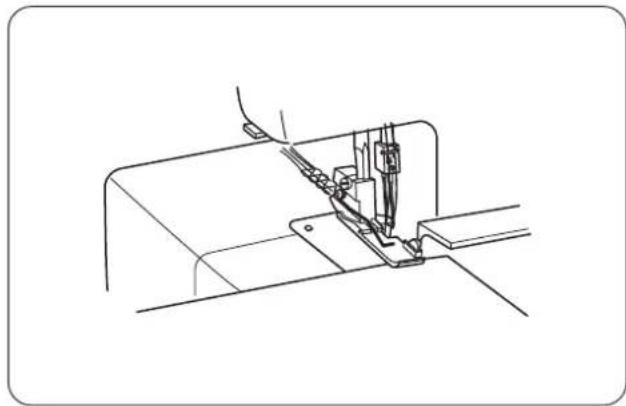

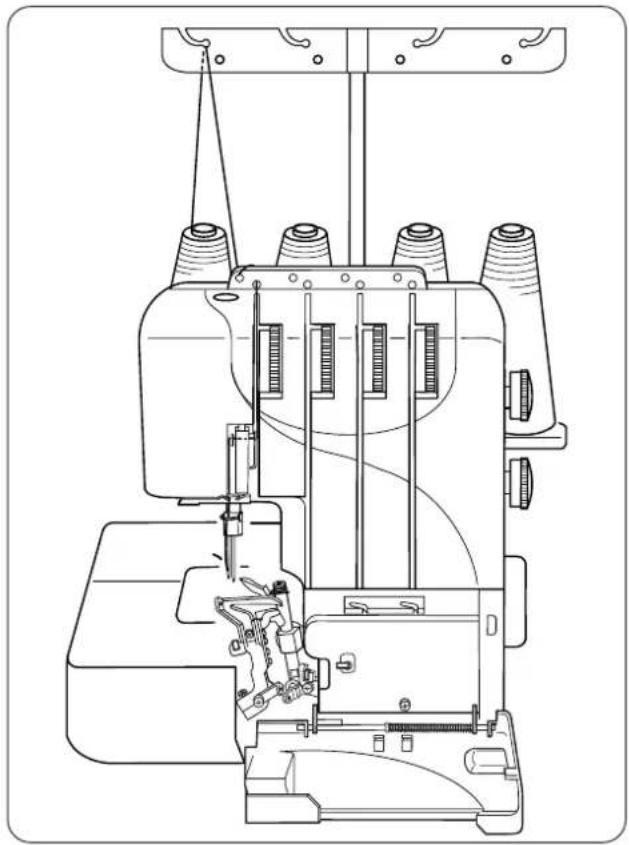

Einfädeln von Bauschgarn 24

Einfädeln der rechten Nadel 25

Einfädeln der linken Nadel 26

Probenähen 27

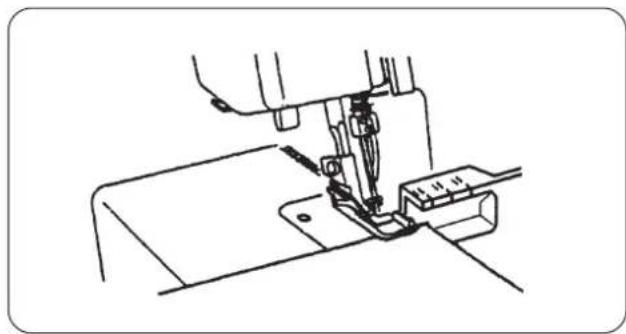

Kontinuierliches Nähen 27

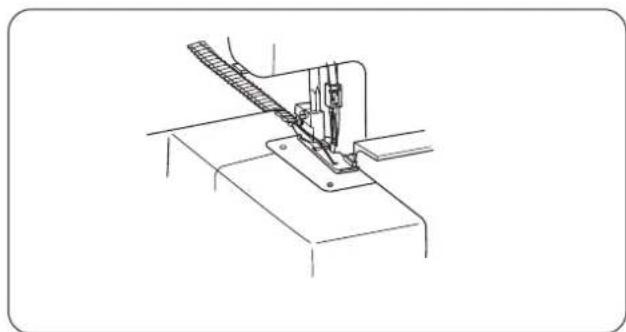

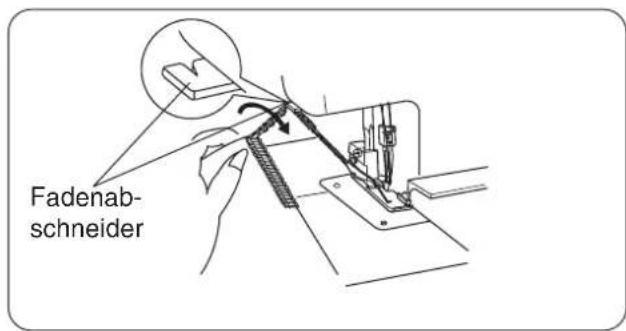

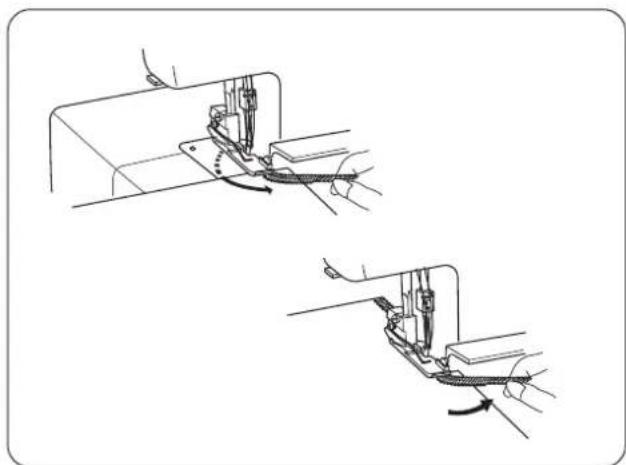

Beenden der Naht 27

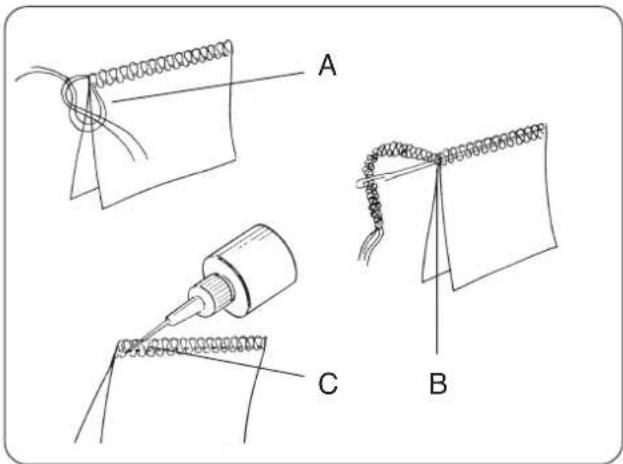

Sichern der Fadenenden 28

Am Nahtanfang....28

Vernähen 28

Am Nahtende 28

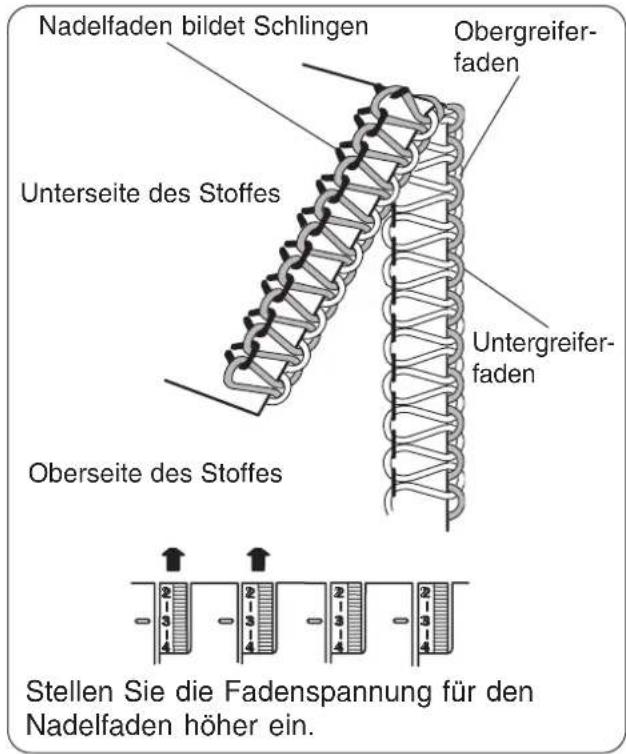

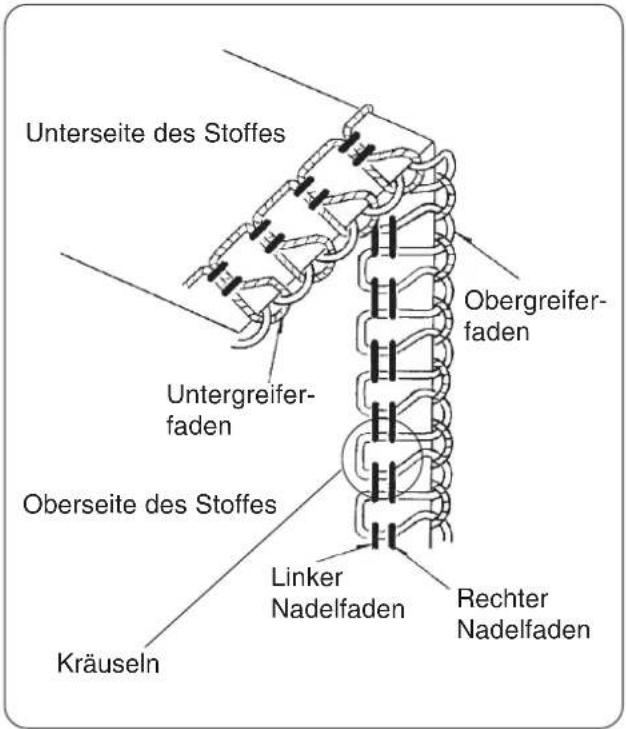

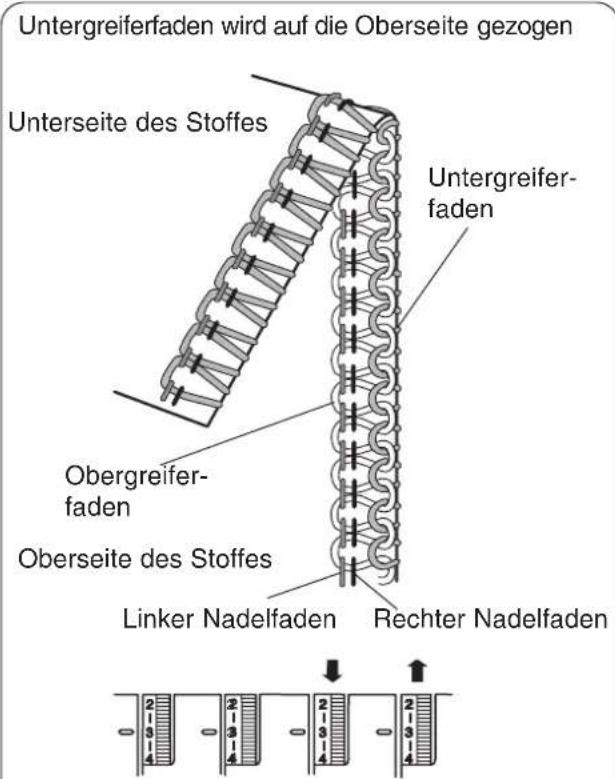

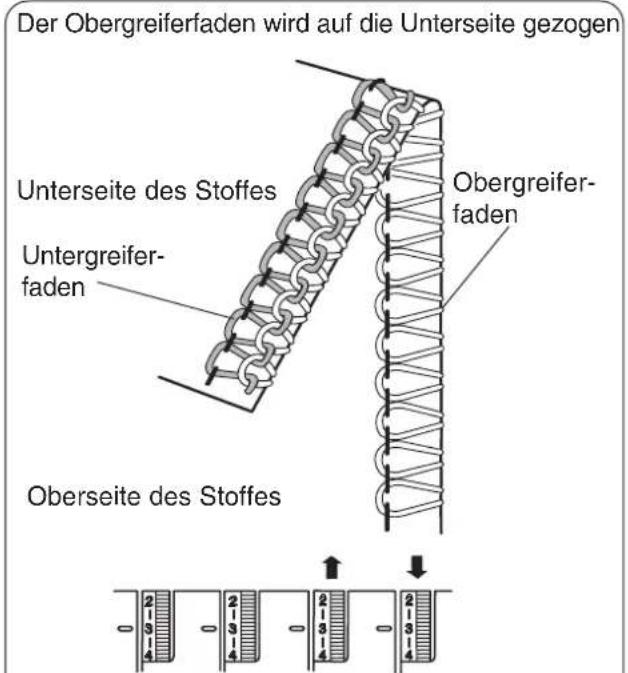

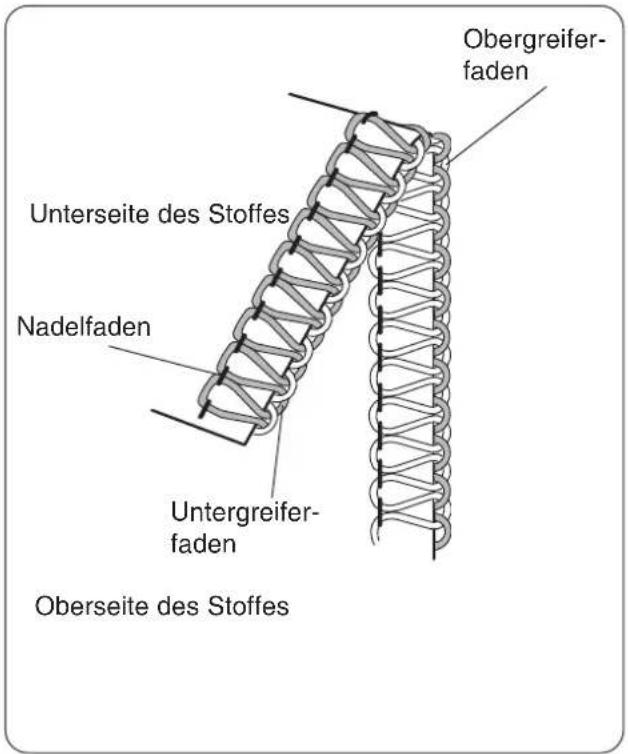

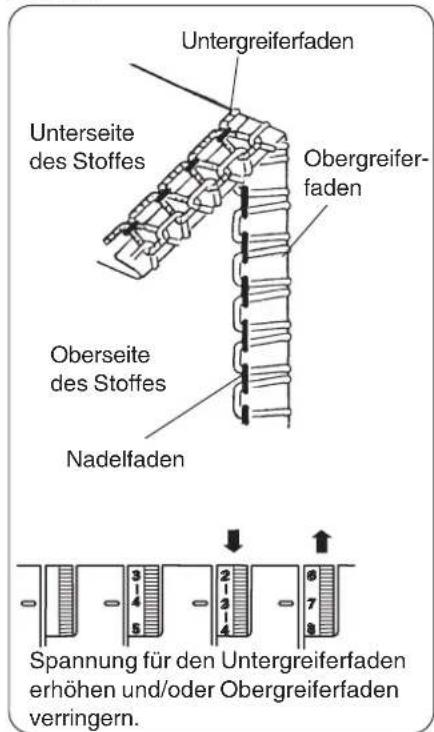

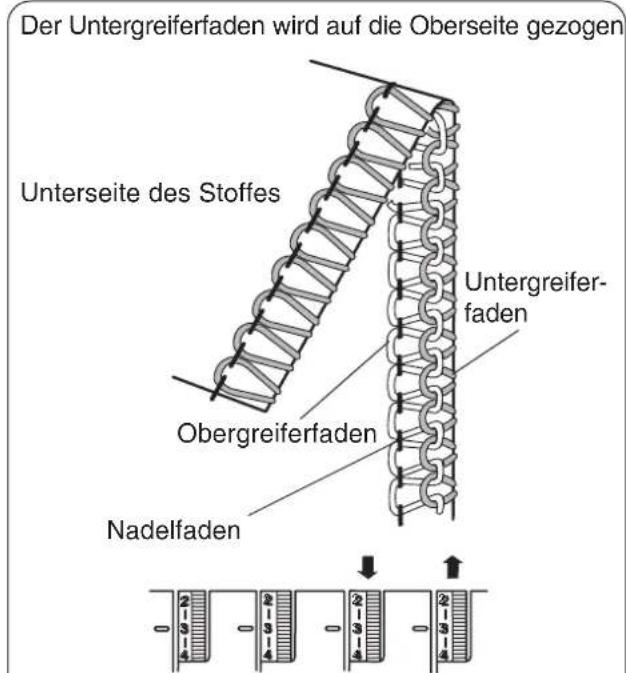

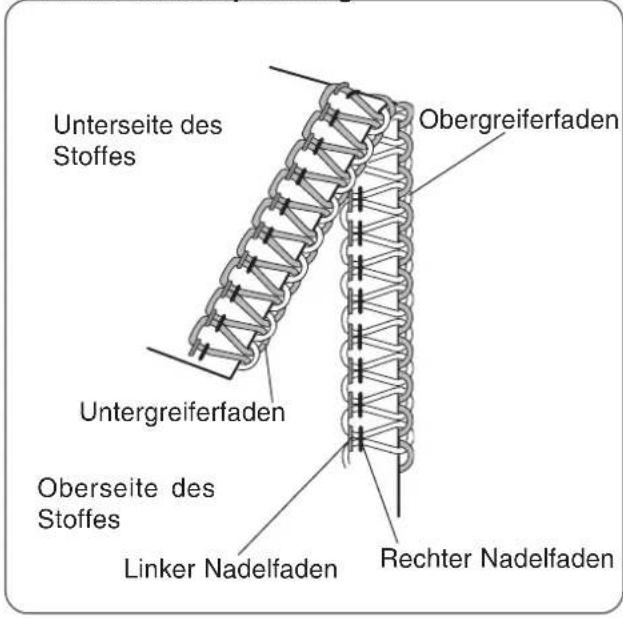

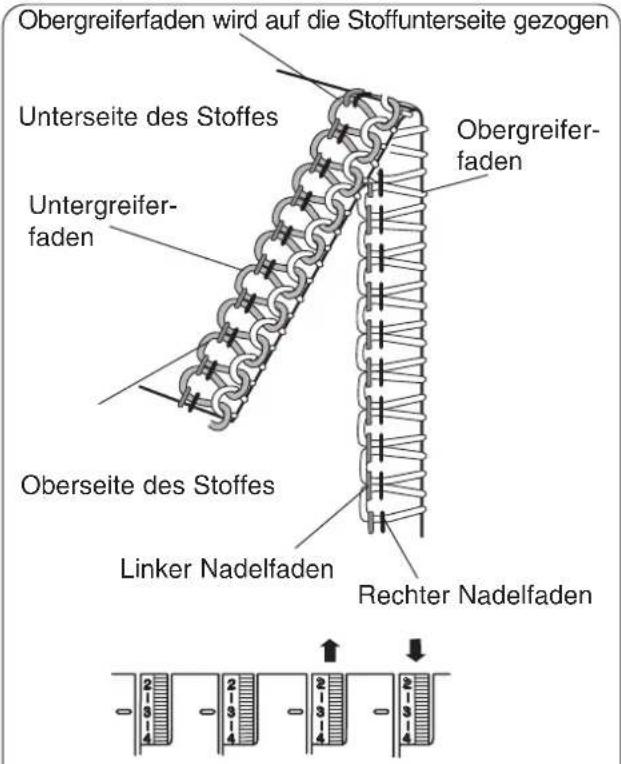

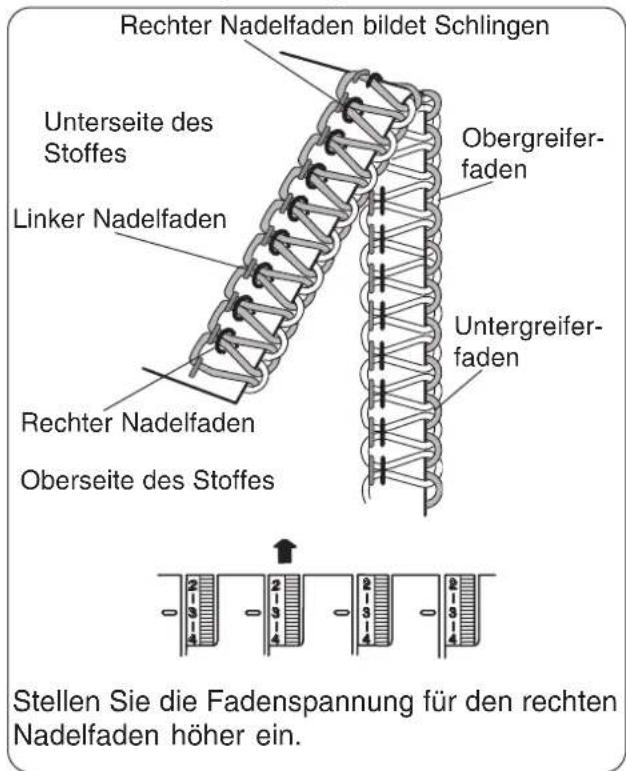

Fadenspannungen einstellen ( 4-Faden-Naht ) ......29

Die 3-Faden-Naht....31

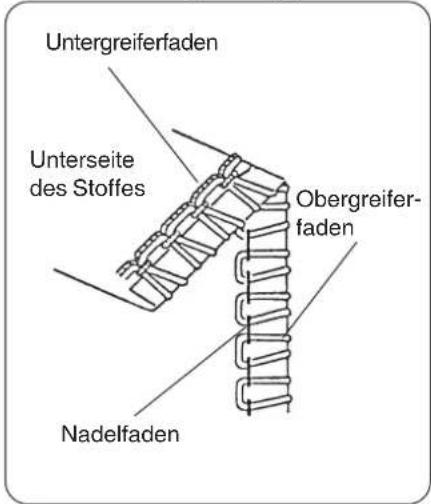

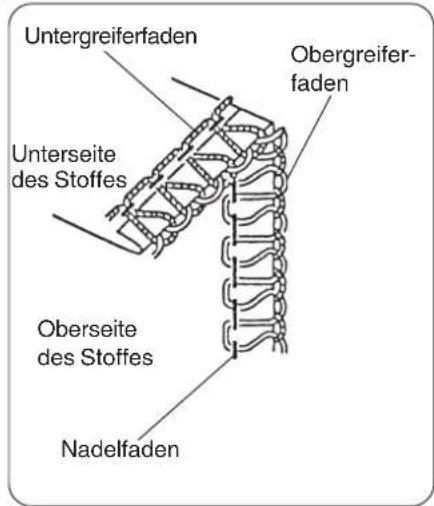

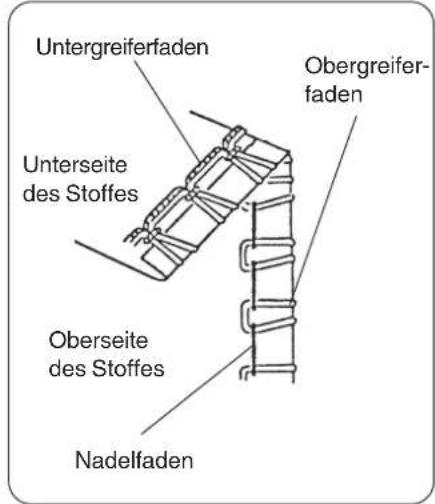

Rollsaum, Muschelsaum und schmaler Überwendlingstich ....32

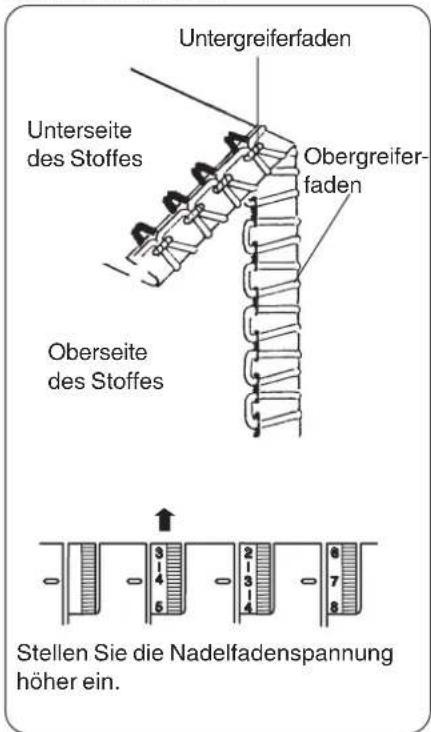

Einstellen der Fadenspannung 33

Rollsaum, Muschelkante und schmaler Überwendlingstich 33

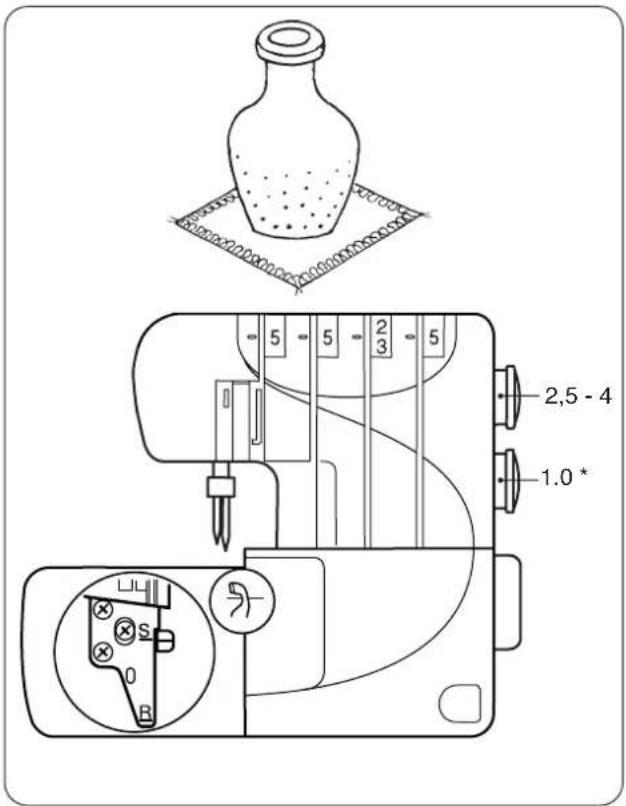

Dekoratives Versäubern 34

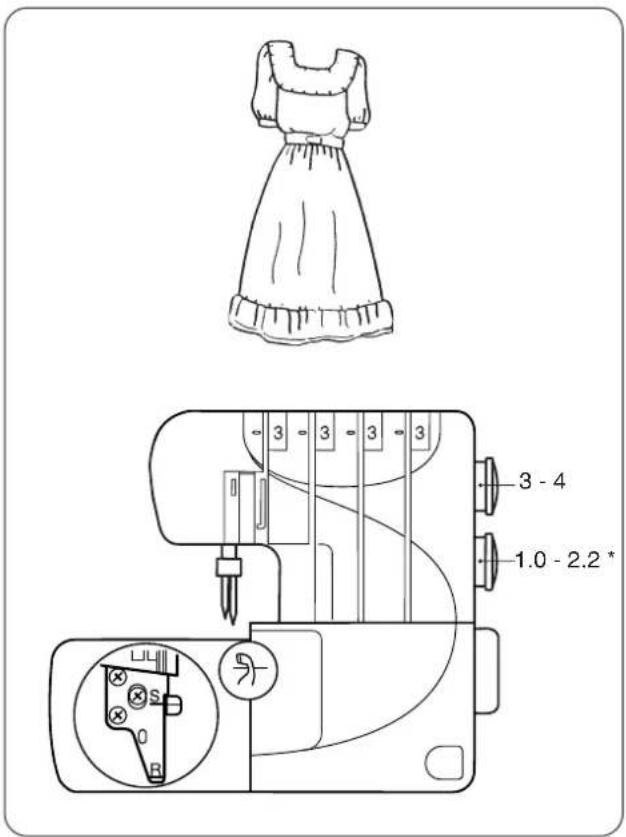

Kräuseln 34

Biesen nähen 35

Das Sonderzubehör - Set 36

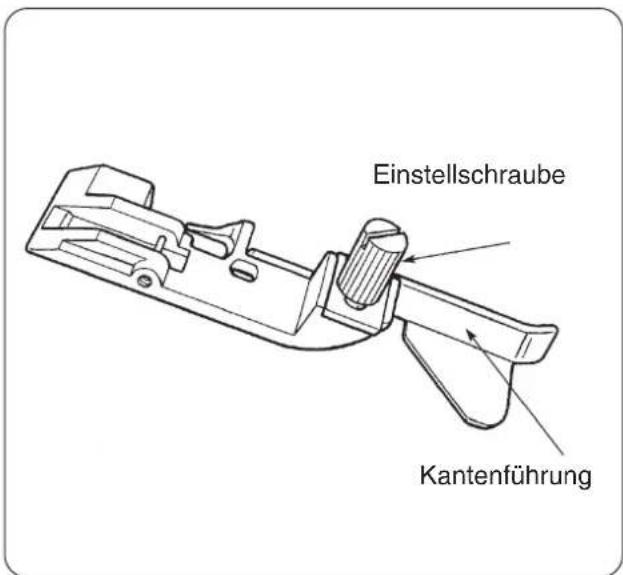

Der Blindstichfuß 36

Der Bandaufnähfuß 37

Wartung 38

Auswechseln der Glühlampe 38

Ölen 39

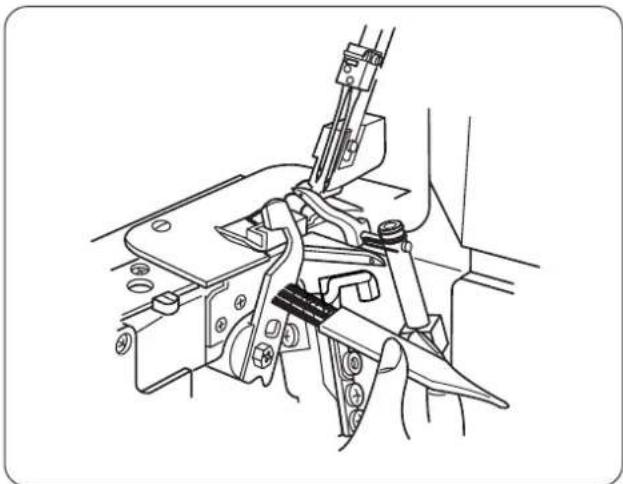

Reinigen der Beschneideeinrichtung 40

Obermesser wechseln 41

Obermesser einstellen 41

Nützliche Hinweise bei Störungen....42

Technische Daten 43

Serviceinformation 44

Bitte beachten Sie folgende Sicherheits-hinweise:

1. Lassen Sie besondere Vorsicht beim Nähen wegen der auf- und abgehenden Nadel walten, beobachten Sie ständig die Nähstelle beim Nähen und berühren Sie während des Nähens keine Teile, die sich bewegen.
2. Halten Sie Kinder von der Nähmaschine fern.

3. Benutzen Sie nur Original-Zubehörteile.

4. Beim Verlassen der Maschine, bei Wartungsarbeiten oder beim Entfernen von Abdeckungen, Auswechseln der Nadel, Spule oder Lampe muss die Nähmaschine durch Ziehen des Netzsteckers aus der Steckdose vom Netz getrennt werden. Legen Sie keine Gegenstände auf den Fußanlasser.

5. Benutzen Sie die Nähmaschine nicht, falls die Nähmaschine oder elektrische Bauteile beschädigt sind.
   Lassen Sie Ihr Gerät beim Technischen Kundendienst instand setzen.
6. Die max. Leistung der Lampe ist 15 W.

Wichtige Hinweise

Für eine lange Lebensdauer beachten Sie bitte:

1. Benutzen und lagern Sie die Nähmaschine nicht an Orten, an denen sie direktem Sonnenlicht, Nässe oder hoher Luftfeuchtigkeit ausgesetzt ist. Achten Sie darauf, dass die Maschine nicht neben Heizkörpern oder anderen Wärmequellen steht.
2. Verwenden Sie zur Reinigung des Gehäuses nur trockene oder feuchte Tücher, niemals Reinigungsmittel wie Benzin oder Verdünner.
3. Setzen Sie die Maschine keinen starken Erschütterungen aus.
4. Diese Nähmaschine ist aufgrund ihrer Bauweise nicht für den gewerblichen Gebrauch bestimmt.

Die CE-Kennzeichnung bestätigt, dass dieses Gerät die wesentlichen Schutzanforderungen der relevanten, europäischen Richtlinien einhält.

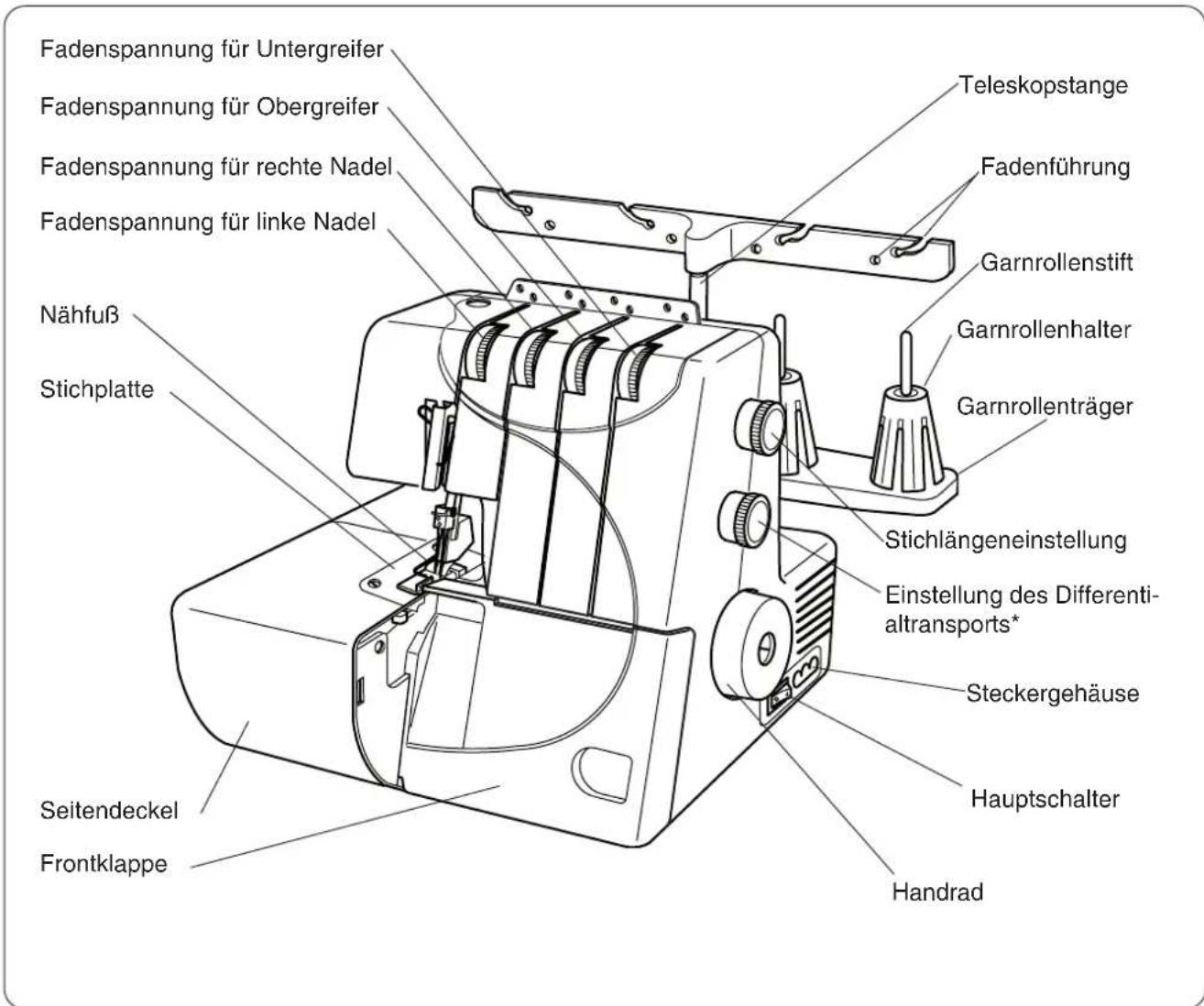

Fadenspannung für Untergreifer Fadenspannung für Obergreifer Fadenspannung für rechte Nadel Fadenspannung für linke Nadel Nähfuß Stichplatte Seitendeckel Frontklappe Teleskopstange Fadenführung Garnrollenstift Garnrollenhalter Garnrollenträger Stichlängeneinstellung Einstellung des Differentialtransports* Steckergehäuse Hauptschalter Handrad

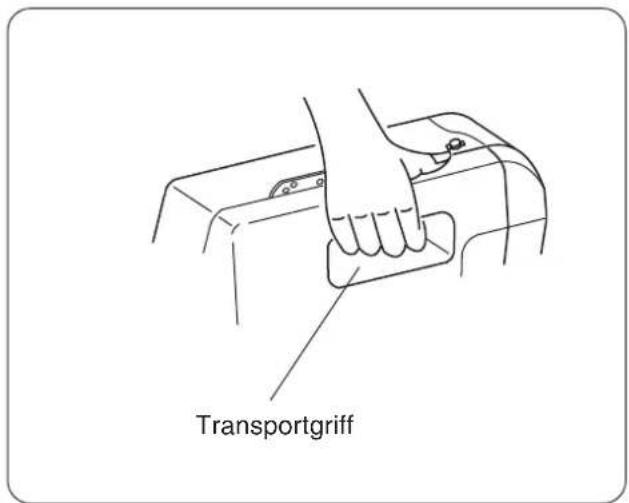

Transportgriff

* Nur Modell 454D mit Prod.-Nr. 502.054

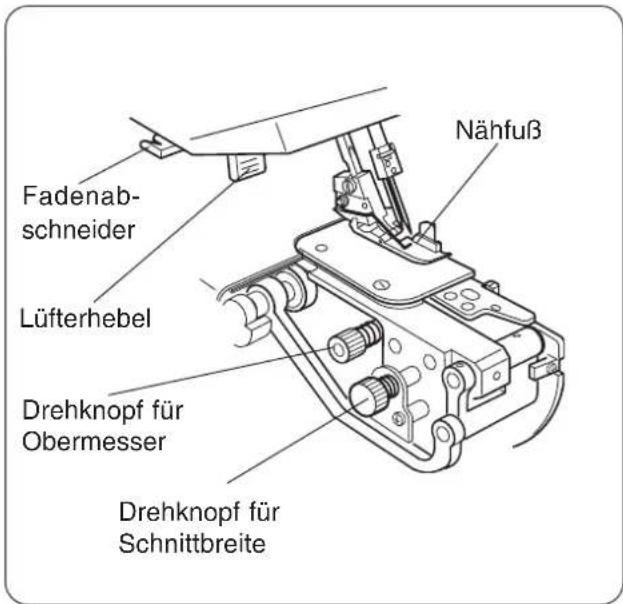

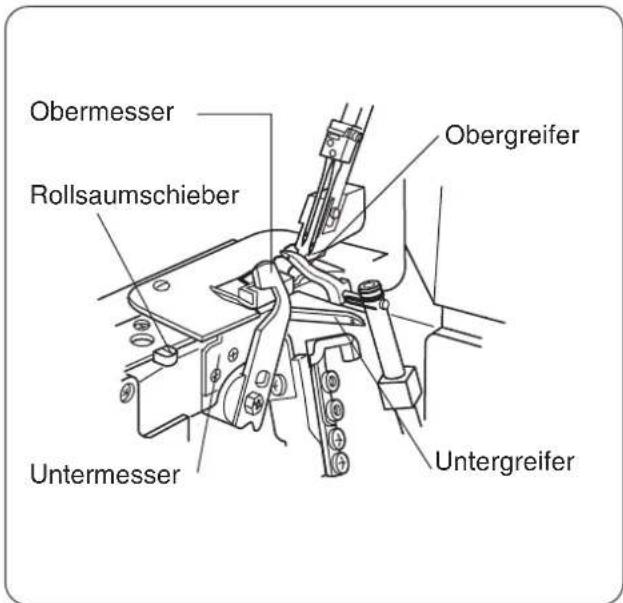

Obermesser Rollsaumschieber Obergreifer Untermesser Untergreifer

Fadenabschneider Lüfterhebel Drehknopf für Obermesser Drehknopf für Schnittbreite Nähfuß

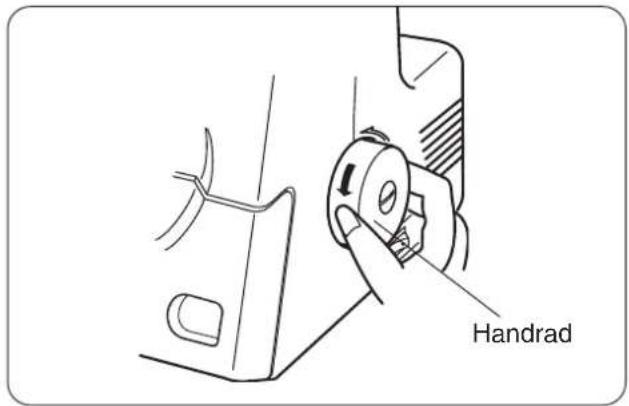

Handrad

Drehen Sie das Handrad immer auf sich zu (entgegen dem Uhrzeigersinn).

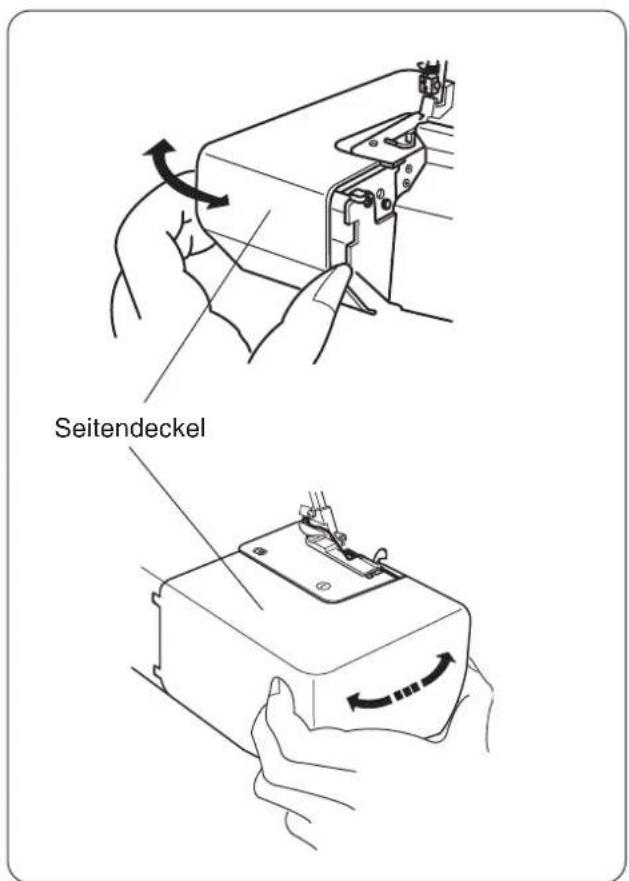

Seitendeckel

Seitendeckel

- Öffnen Schwenken Sie den Seitendeckel nach links.

- Schließen Drehen Sie den Seitendeckel nach rechts, mit leichtem Druck einrasten lassen.

- Zu Ihrer Sicherheit : Schließen Sie immer Seitendeckel und Frontklappe, bevor Sie die Maschine benutzen.

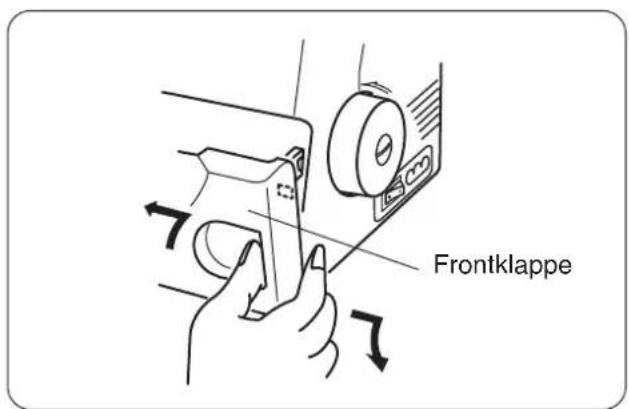

Frontklappe

Frontklappe

- Öffnen Die Frontklappe so weit wie möglich nach rechts schieben und nach vorne schwenken.

- Schließen Frontklappe anheben, bis diese an der Maschine anliegt. Sie rastet in dieser Stellung selbsttätig nach links ein.

Benutzen Sie nur die mit der Nähmaschine gelieferten Original-Zubehörteile.

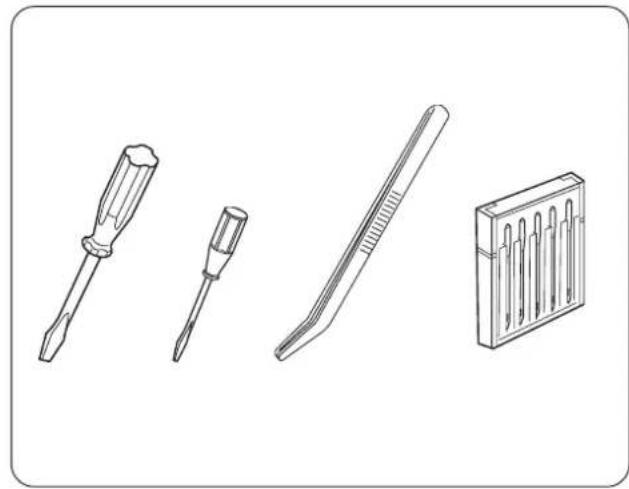

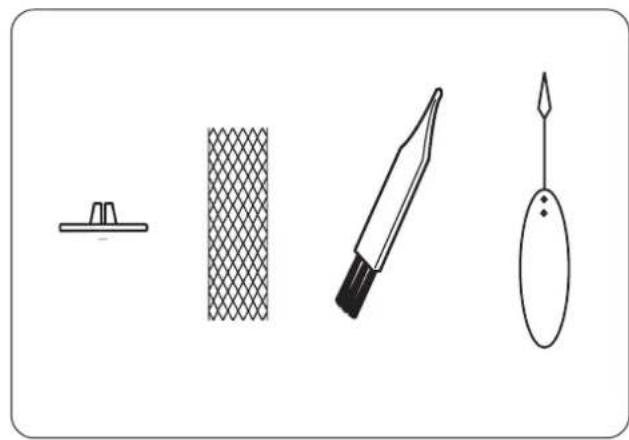

Folgendes Zubehör wird mit der Overlock-Nähmaschine ausgeliefert :

• Schraubendreher
• Schraubendreher (klein)
- Pinzette
- Nadelsortiment

• Abziehscheibe
  • Garnrollennetz
• Pinsel
• Einfädler

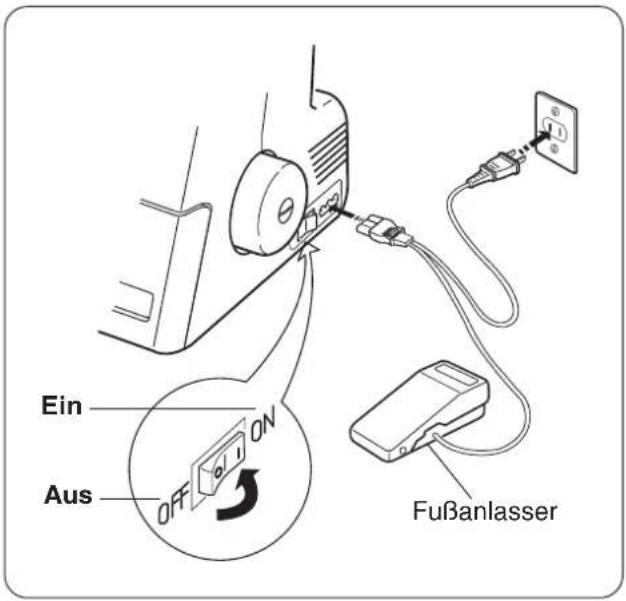

Ein Aus Off ON Fußanlasser

Anschließen an das Stromnetz

1. Stellen Sie Ihre Maschine auf eine stabile, saubere, gerade Fläche.
2. Ihre Maschine wurde vom Hersteller geölt. Um eventuell überschüssiges Öl zu entfernen, ist zu empfehlen, den Arbeitsbereich und die Stichplatte abzuwischen.
3. Vor dem Anschließen an das Netz überprüfen Sie bitte, ob die auf dem Typschild angegebene Netzspannung und Netzfrequenz mit der Stromversorgung übereinstimmt.
4. Hauptschalter ausschalten (OFF/ AUS) und den Gerätestecker in das Steckergehäuse an der rechten Maschinenseite stecken.
5. Netzstecker in die Steckdose stecken.
6. Hauptschalter einschalten.

Sicherheitshinweis :

Ihre Maschine arbeitet nur bei eingeschaltetem Hauptschalter.

Beim Verlassen der Maschine, bei Wartungsarbeiten oder beim Entfernen von Abdeckungen, Auswechseln der Nadel, mechanischen Teilen oder der Lampe, muss die Nähmaschine durch Ausschalten des Hauptschalters und durch Ziehen des Netzsteckers aus der Steckdose vom Netz getrennt werden.

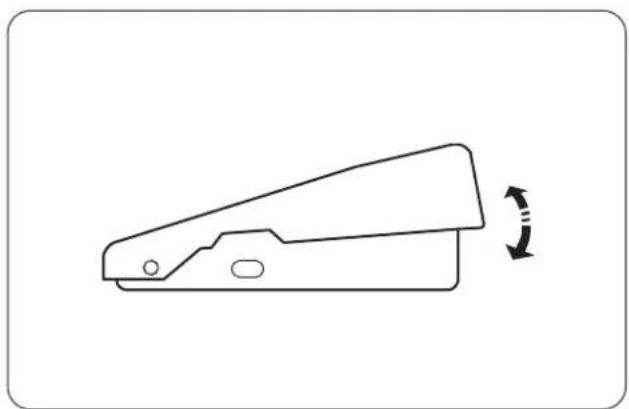

Regeln der Nähgeschwindigkeit

Mit dem Fußanlasser kann die Nähgeschwindigkeit stufenlos variiert werden. Je tiefer der Anlasser gedrückt wird, desto schneller läuft Ihre Maschine.

Legen Sie keine Gegenstände auf den Fußanlasser.

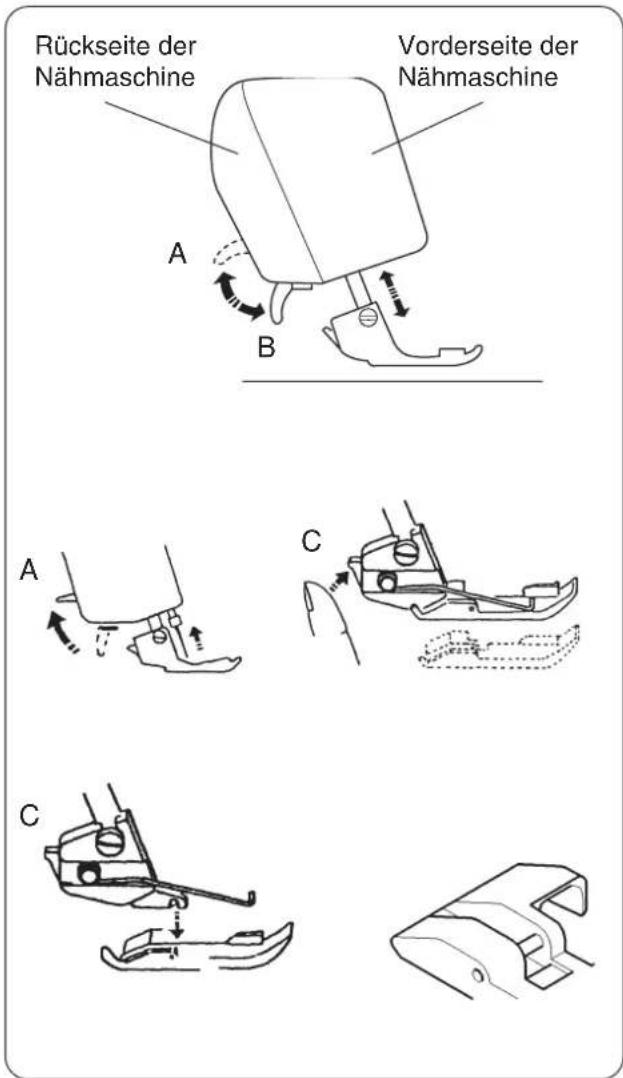

Rückseite der Nähmaschine Vorderseite der Nähmaschine A B C A C

Nähfuß heben und senken

Der Nähfuß wird mit dem Lüfterhebel angehoben (A) oder abgesenkt (B).

Vor dem Nähbeginn muss der Lüfterhebel in die untere Stellung (B) gebracht werden.

Nähfuß entfernen

• Schalten Sie die Maschine am Hauptschalter aus.
- Lüfterhebel in die obere Stellung (A) bringen.
- Zum Lösen des Nähfußes die Taste (C) an der Rückseite des Nähfußhalters drücken.

Nähfuß anbringen

• Nähfuß so unter den Nähfußhalter legen, dass beim Herunterlassen des Lüfterhebels der Steg in die Führung des Nähfußhalters einrastet. Zum leichteren Einrasten kann die Taste (C) gedrückt werden.
• Lüfterhebel anheben und den sicheren Halt des Nähfußes prüfen.

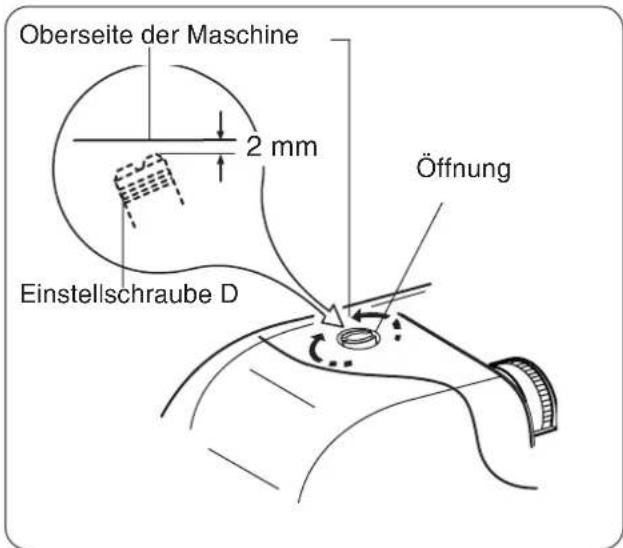

Einstellen des Nähfußdruckes

Oberseite der Maschine 2 mm Einstellschraube D Öffnung

Ein Verstellen des Nähfußdruckes ist für normales Nähen nicht erforderlich.

Beim Nähen von schwerem oder besonders dünnem und dehnbaren Material kann die Einstellung verändert werden.

• für schweres Material Einstellschraube (D) im Uhrzeigersinn drehen.
• für dünnes und dehnbares Material Einstellschraube entgegen dem Uhrzeigersinn drehen.

In der Standarteinstellung ist die Oberkante der Einstellschraube ca. 2 mm unter der Maschinenoberseite (siehe Abbildung).

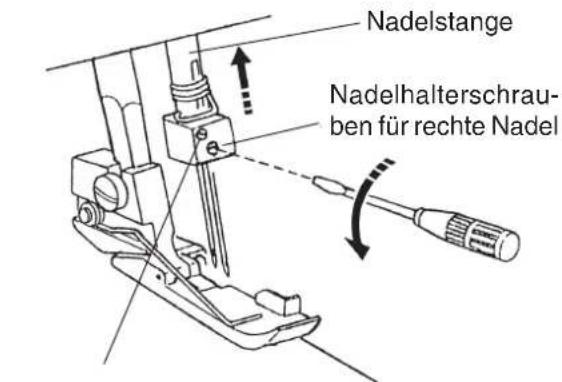

Nadelstange Nadelhalterschrauben für rechte Nadel

Nadelhalterschrauben für linke Nadel

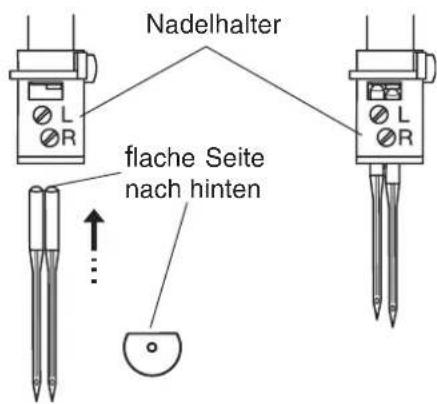

Auswechseln der Nadeln

Die Nadeln können einzeln gewechselt werden, da jede Nadel von einer Schraube gehalten wird. Das Wechseln ist für beide Nadeln identisch. Für die 3-Fadennaht muss eine Nadel aus dem Nadelhalter entnommen werden. Nach dem Herausnehmen der Nadel die Nadelhalteschraube wieder festziehen.

Nadelsystem : 130/705 H

Nadelhalter flache Seite nach hinten

Nadel parallel zur Oberfläche

So werden die Nadeln richtig eingesetzt

• Nähmaschine am Hauptschalter ausschalten.
- Nadelstange (mittels Handrad) in die obere Stellung bringen.
• Nähfuß (mittels Lüfterhebel) senken.
- Lösen der Nadelhalteschraube und entnehmen der Nadeln.
- Neue Nadel - mit der flachen Seite nach hinten- soweit wie möglich im Nadelhalter nach oben schieben.
- Nadelhalteschraube gut anziehen. Die linke Nadel steht etwas höher als die rechte Nadel.

Überprüfen der Nadel

Legen Sie die Nadel mit der flachen Seite nach unten auf eine gerade Fläche und prüfen Sie, ob die Nadel parallel zur Oberfläche verläuft. Kontrollieren Sie auch die Nadelspitze auf Beschädigungen.

Verwenden Sie nur Nadeln des Systems 130/705 H. Für das Verarbeiten von elastischen Stoffen und Wirkware wird die Verwendung einer Stretch-Nadel 130/705 H-S empfohlen, für das Verarbeiten von schweren Stoffen die Jeans-Nadel 130/705 H-J.

Nadel und Garn sind dem Stoff, der verarbeitet werden soll, entsprechend auszuwählen. Einwandfreie, spitze und gerade Nadeln sind in Verbindung mit gut abgestimmtem Nähgarn Grundlage für gutes Nähen. Die nachstehende Tabelle soll Ihnen eine Hilfe sein :

Bitte beachten Sie, dass gegenüber den Nadeln jeder der beiden Greifer fast die doppelte Menge Faden benötigt. Denken sie daran, wenn Sie Garn - besonders in Spezialfarben - einkaufen.

Stoffarten	Garn Nadel Stichlänge	Differentialtransport*
		Stärke Art
leicht	Organdy, Batist	70-100120/3 Synthetikgarn	Baumwollgarn	70 - 80	2,0 - 3,0	0,5 - 1,0
mittel	Leinen/Flanell Baumwolle Gabardin	60-70100/3-120/3	BaumwollgarnSynthetikgarn	80 - 90	2,5 - 3,5	1,0
schwer	Tweed, Jeans, Arbeitskleidung	50-60100/3 Synthetikgarn	Baumwollgarn	90, 90-J	3,0 - 4,0	1,0
dünn, synthetisch	Goergette, Satin Crepe de Chine	120/3	Synthetikgarn	75, 75-S	2,0 - 3,0	1,0 - 2,25
Strick	Trikot, Jersey	60-70120/3 Synthetikgarn	Baumwollgarn	75, 75-S	2,0 - 3,5	1,0 - 2,25

Für die Greiferfäden kann auch Bauschgarn (texturiertes Garn) verwendet werden. Bauschgarn ergibt eine wenig auftragende Naht mit gut deckender, weicher Oberfläche und eignet sich daher vor allem zum Rollsaumnähen und für dekorative Nähte.

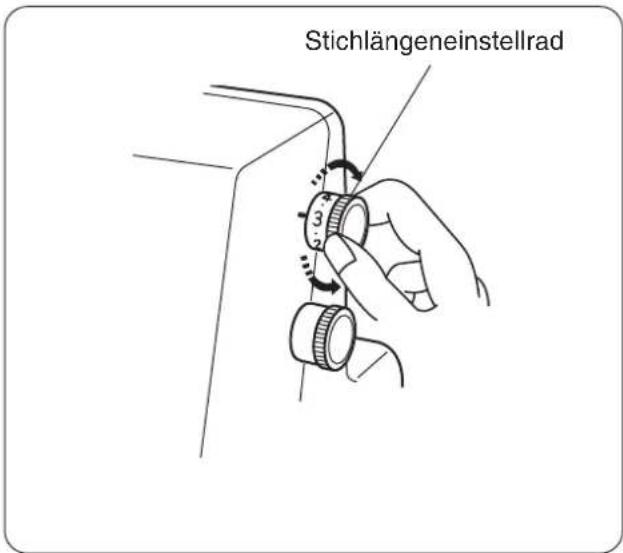

Stichlängeneinstellrad

Einstellen der Stichlänge

Zum Einstellen der Stichlänge drehen Sie das Stichlängeneinstellrad in die gewünschte Richtung.

• Je höher die Zahl, desto länger ist der Stich.
  • Die Stichlänge kann eingestellt werden von 1 bis 4 mm.
• Die „R“ Position ist die Einstellung für den Rollsaum.

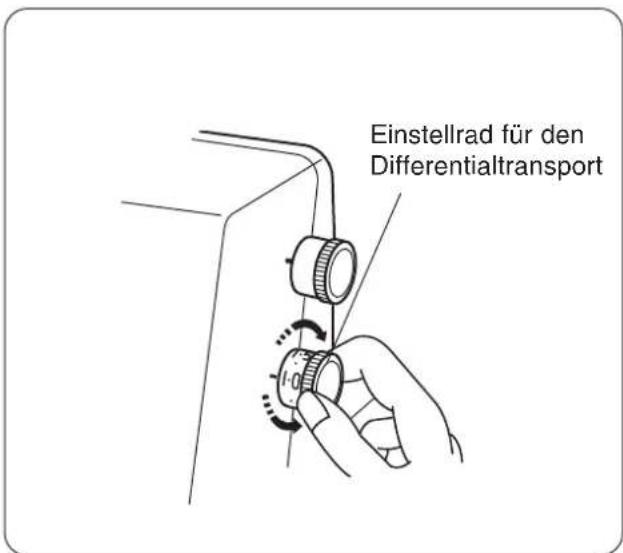

Einstellen des Differentialtransportes (nur Modell 454D)

Einstellrad für den Differentialtransport

Zum Einstellen des Differentialtransportes* das Einstellrad in die gewünschte Richtung drehen. Sie können das Stichlängenverhältnis zwischen Haupt- und Fronttransporteur am Einstellrad ablesen. Der Differentialtransport kann während des Nähen verstellt werden.

Die Standarteinstellung des Differentialtransport ist 1,0.

* Nur Modell 454D mit Prod.-Nr. 502.054

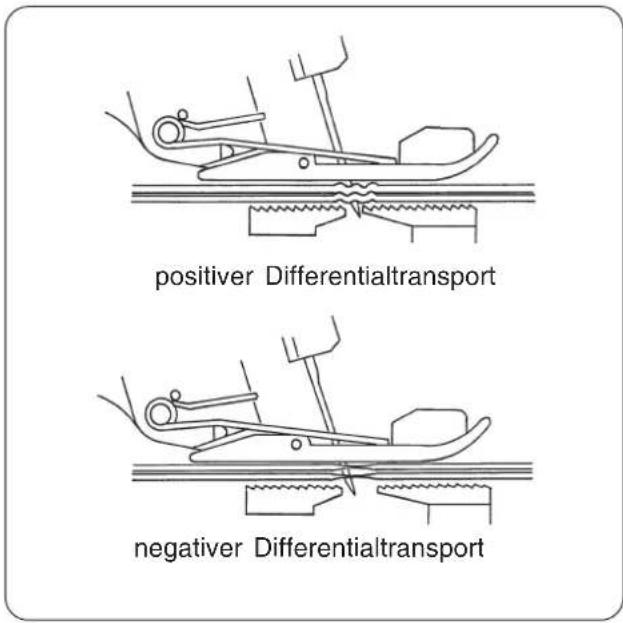

Wie funktioniert der Differentialtransport (nur Modell 454D)

positiver Differentialtransport negativer Differentialtransport

Durch 2 unabhängige Transporteure, dem Haupt- und dem Fronttransporteur, kann der Stofftransport auf jedes Material abgestimmt werden.

1. positiver Differentialtransport (1,0 - 2,25)

Der Fronttransporteur schiebt mehr Material unter den Nähfuß, als der Haupttransporteur hinten hinausschiebt. Dadurch wird eine Dehnung durch den Nähfußdruck verhindert und ein Wellen der Stoffkante vermieden.

2. negativer Differentialtransport (0,5 - 1,0)

Der Haupttransporteur schiebt mehr Material hinten hinaus, als der Fronttransporteur zuführt. Dadurch wird das Nähgut gestreckt und ein Zusammenziehen der Naht verhindert.

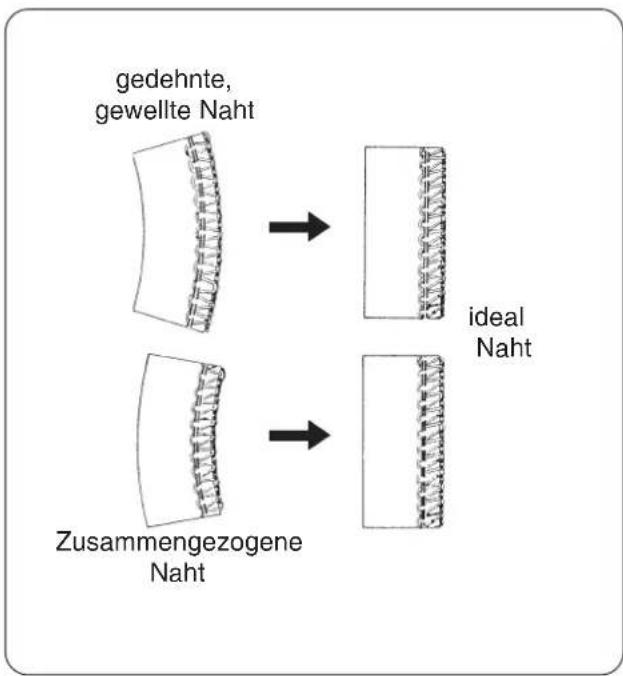

Anwendung des Differentialtransportes (nur Modell 454D)

gedehnte, gewellte Naht ideal Naht Zusammengezogene Naht

Das ideale Nahtbild ist eine glatte, wellen- und kräuselfreie Naht.

Ein Wellen des Stoffes kann bei Strickstoffen und elastischem Material auftreten. Verstellen Sie den Differentialtransport in Richtung 2,25, bis Sie eine glatte Naht erhalten.

Bei Webstoffen oder sehr dünnen Stoffen kann sich die Naht zusammenziehen. Verstellen Sie den Differentialtransport in Richtung 0,5, bis der Materialverzug nicht mehr auftritt.

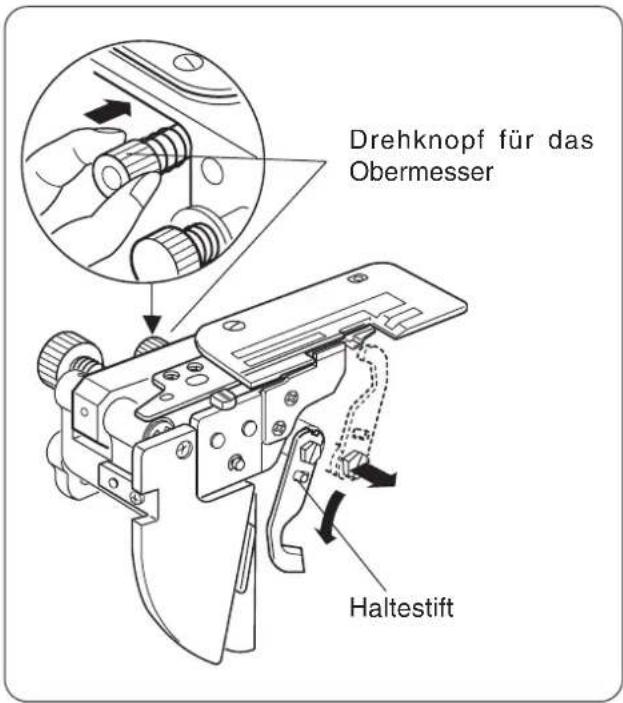

Drehknopf für das Obermesser Haltestift

Obermesser abschalten

• Schalten Sie die Maschine am Hauptschalter aus.
• Öffnen Sie Seitendeckel und Frontklappe.
• Drücken Sie den Drehknopf für das Obermesser und drehen Sie den eingedrückten Knopf nach rechts (im Uhrzeigersinn). Das Obermesser wird in die untere Position überführt und muss im Haltestift einrasten.
• Schließen Sie Seitendeckel und Frontklappe.

Obermesser aktivieren

• Schalten Sie die Maschine am Hauptschalter aus.
• Öffnen Sie Seitendeckel und Frontklappe.
• Drücken Sie den Drehknopf für das Obermesser und drehen Sie den eingerückten Drehknopf nach links (entgegen Uhrzeigersinn).
• Schließen Sie Seitendeckel und Frontklappe.

Hinweis:

Im Kapitel „Wartung“ wird die Einstellung des Obermessers beschrieben.

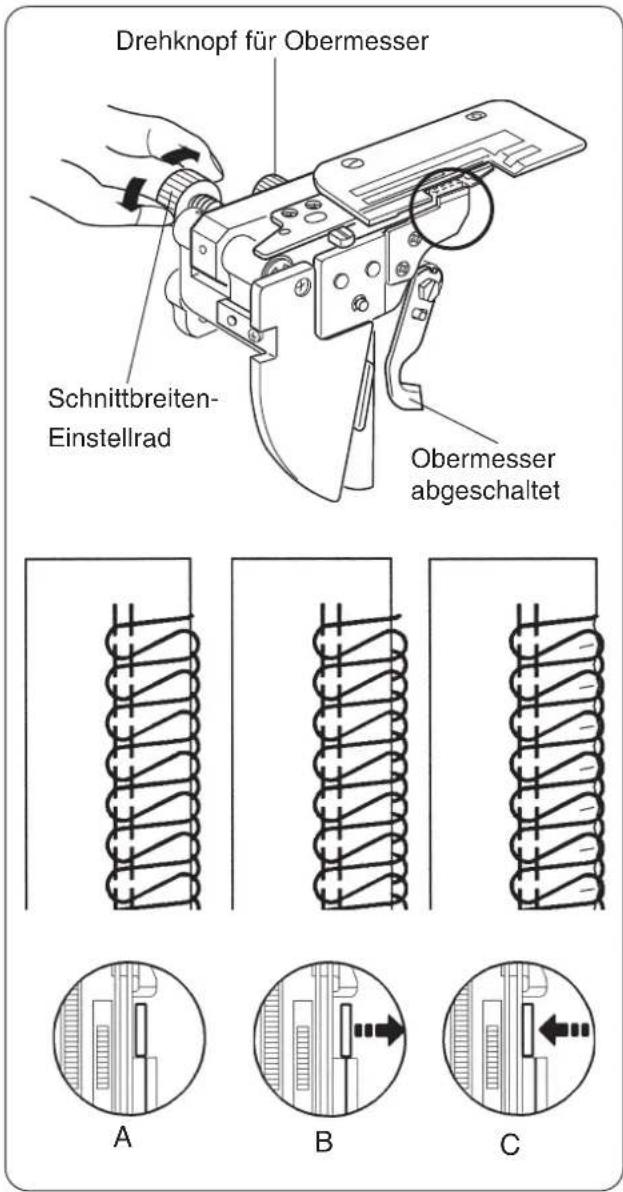

Drehknopf für Obermesser Schnittbreiten- Einstellrad Obermesser abgeschaltet A B C

Einstellen der Schnittbreite

Die Schnittbreite kann dem zu vernähenden Material und der Stichart angepasst werden.

1. Maschine am Hauptschalter ausschalten.
2. Öffnen des Seitendeckels und der Frontklappe.
3. Schalten Sie das Obermesser ab (siehe Kapitel „Obermesser abschalten”).
4. Drehen des Schnittbreiten-Einstellrad auf die gewünschte Breite. Die Naht soll leicht an der Stoffkante anliegen.

(A) Idealbild der Schnittbreite

Die Schlaufen liegen leicht an der Stoffkante an.

(B) Die Schnittbreite ist zu schmal.

Die Schlaufen stehen zu weit über die Stoffkante hinaus. Durch Drehen des Schnittbreiten-Einstellrad im Uhrzeigersinn, bewegt sich das Untermesser nach rechts.

(C) Die Schnittbreite ist zu groß.

Die Schlaufen liegen zu eng an der Stoffkante an. Das Schnittbreiten-Einstellrad entgegen dem Uhrzeigersinn drehen, das Untermesser bewegt sich nach links.

1. Das Obermesser wieder aktivieren (obere Position).
2. Zum Abschluss müssen der Seitendeckel und Frontklappe wieder geschlossen werden.

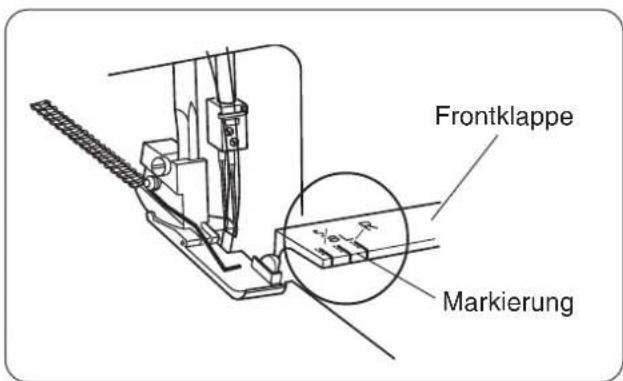

Nahtleitlinien

Frontklappe Markierung

Auf der Oberseite der Frontklappe finden Sie Nahtleitlinien. Sie dienen als Führungshilfe, um eine Stoffkante in gleichmäßigem Abstand abzuschneiden.

Die Markierung „L“ bezieht sich auf die linke Nadel, „R“ auf die rechte Nadel.

- Der Abstand der Markierungen zur rechten Nadel beträgt 10, 16 und 23 mm.

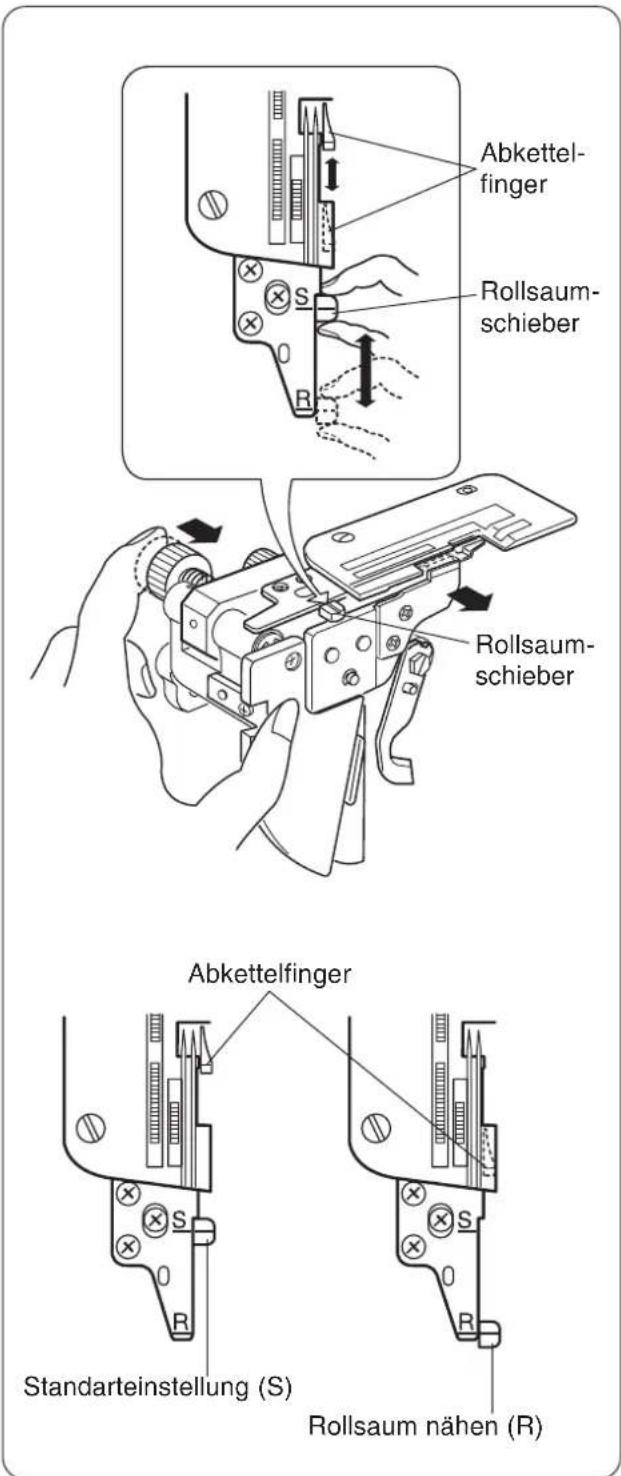

Abkettelfinger Rollsaumschieber Rollsaumschieber Abkettelfinger Standarteinstellung (S) Rollsaum nähen (R)

Zum Rollsaumnähen muss die Breite des Abkettelfingers der Stichplatte verringert werden. Dazu stellen Sie den Rollsaumschieber auf die Position „R“. Die Standarteinstellung ist „S“.

Einstellungen zum Rollsaum zu nähen

• Schalten Sie die Maschine am Hauptschalter aus.
• Öffnen Sie Seitendeckel und Frontklappe.
• Schalten Sie das Obermesser ab (untere Position).
• Nun lässt sich der Schnittbreitendrehknopf eindrücken und schnappt zurück, wenn losgelassen wird. Drücken Sie den Schnittbreitendrehknopf so weit möglich nach rechts, und halten Sie den Knopf gedrückt.
• Nun lässt sich der Rollsaumschieber zwischen den Markierungen S (Standard) oder R (Rollsaum) bewegen.
• Lassen Sie den Schnittbreitendrehknopf langsam zurückschnappen.
• Aktivieren Sie das Obermesser (obere Position).
• Schließen Sie Seitendeckel und Frontklappe.

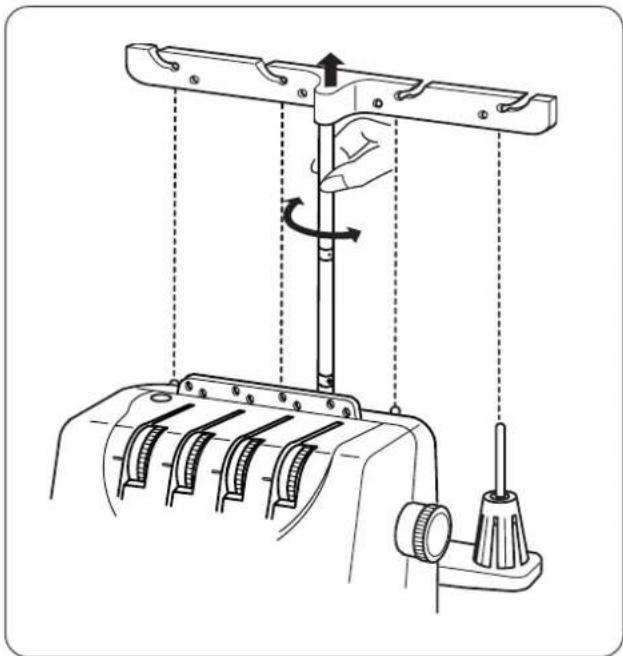

• Die Teleskopstange ganz nach oben ausziehen.
- Durch Drehen der Fadenführung rasten die Stopper in der Teleskopstange ein, wobei die Fadenführung über den Garnrollenstiften ein-rastet.

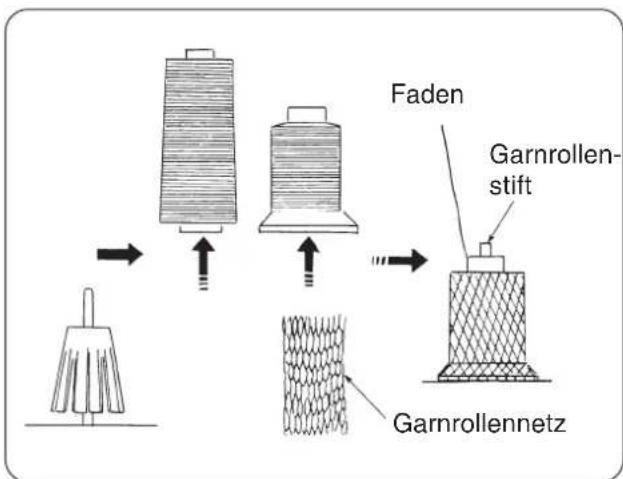

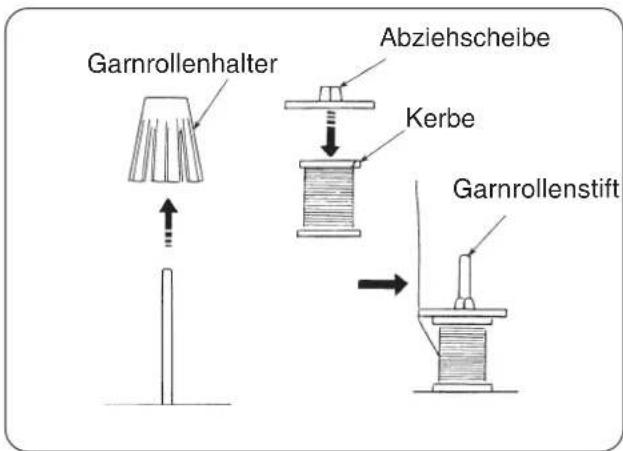

Aufsetzen der Garnrollen

Garnrollenhalter Abziehscheibe Kerbe Garnrollenstift

Für die Verwendung von kleinen Garnrollen ziehen Sie den Garnrollenhalter vom Garnrollenstift ab. Stecken Sie die Garnrolle mit der Kerbe (dem Fadenklemmer) nach oben auf und setzen Sie die Abziehscheibe darauf.

Den Faden nach oben freilegen und das Netz von unten über die Garnrolle ziehen. Das Netz muss den unteren Garnrollenrand abdecken.

Polyester- oder Bauschgarn kann während des Nähens ungleichmäßig abrollen, der Faden kann sich verfangen.

linker Nadelfaden rechter Nadelfaden Faden für Obergreifer Faden für Untergreifer Frontklappe geöffnet 124,3

Die Maschine einfädeln

Vor dem Einfädeln, die Overlock-Nähmaschine am Hauptschalter aus (OFF) schalten.

Ab Werk wird die Nähmaschine mit eingefädeltem Faden ausgeliefert. Um das gewünschte Garn einzuziehen, das Garnende der neuen Garnrolle an das eingefädelt Garn knoten. Den Lüfterhebel heben und die Fäden durchziehen. Dies erspart Zeit beim Einfädeln.

Da die Knoten für die Nadelöhre zu dick sind, müssen die Knoten vor dem Öhr abgeschnitten und neu eingefädelt werden.

Sollte es erforderlich sein, die Maschine neu einzufädeln, gehen Sie in der Reihenfolge - oberer Greifer - unterer Greifer - rechte Nadel - linke Nadel vor. Zum Einfädeln immer den Lüfterhebel anheben.

Falsches Einfädeln verursacht Fehlstiche, Fadenreißen oder andere Nähprobleme.

Einfädeln des Obergreifers

Der Einfädelweg des Obergreifers ist rot gekennzeichnet. Eine Skizze der Einfädelwege befinden sich im Inneren der aufgeklappten Frontklappe.

• Die Nähmaschine am Hauptschalters aus (OFF) schallten.
• Den Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stellen.
- Das Handrad drehen, bis sich die abwärts bewegende Greiferspitze in Höhe der Stichplatte steht. Den Faden durch die Öse der Fadenführung nach vorne ziehen.

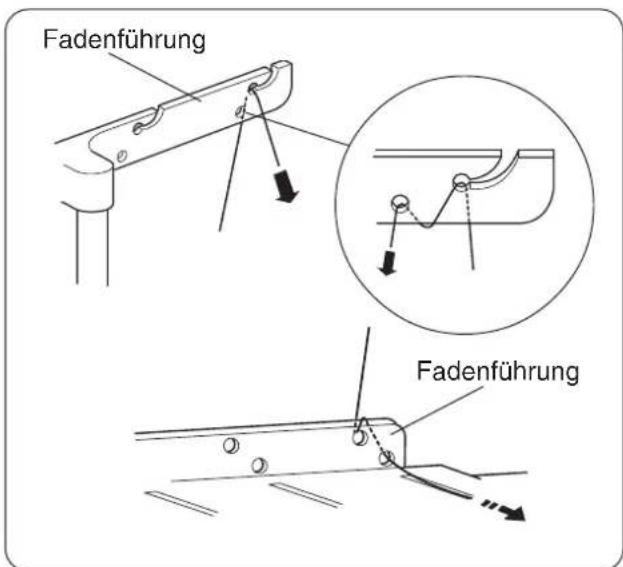

- Den Faden wie abgebildet, um die Fadenführung führen.

- Den Faden mit einer Hand festhalten, und mit der anderen Hand durch die Spannungsscheiben ziehen.

1 Faden

Den Faden von rechts nach links in die Fadenführung einführen (1).

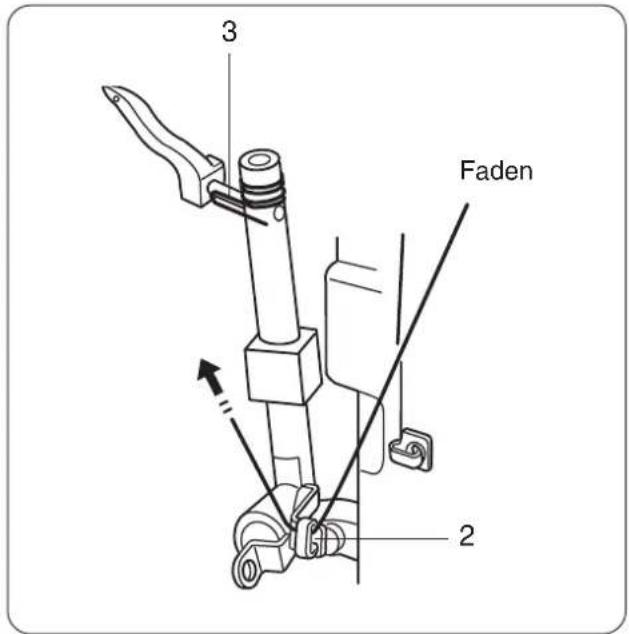

3 Faden 2

Der Faden muss durch die rot gekennzeichnete Öse des Greiferfadenhebel (2) gezogen, und dann in die Fadenführung (3) eingefädelt werden.

3 Faden

Das Fadenende mit der Pinzette durch das Greiferöhr stecken und ca. 10 cm durchziehen.

Der Einfädelweg des Untergreifers ist grün gekennzeichnet. Eine Skizze der Einfädelwege befindet sich im Inneren der aufgeklappten Frontklappe.

• Die Nähmaschine am Hauptschalters aus (OFF) schallten.
• Den Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stellen.

- Am Handrad drehen, bis die Greiferspitze in der äußersten rechten Position steht.

- Den Faden durch die Öse der Fadenführung nach vorne ziehen.

Fadenführung Fadenführung

- Den Faden wie abgebildet durch die Fadenführung einfädeln.

- Den Faden mit einer Hand festhalten, und mit der anderen Hand durch die Spannungsscheiben ziehen.

- Den Faden in die Fadenführung (1) und in die Fadenführung (2) einführen.

- Faden durch den Greiferfadenhebel (3) ziehen.

- Den Faden durch die untere Untergreifer-Fadenführung ziehen (4).

- Wenn das Obermesser in der oberen Position steht, lässt sich der Faden mit der Pinzette durch die obere Fadenführung des Untergreifers führen (5).

- Am Handrad drehen, bis ein Teil des Untergreifers auf der linken Seite der Stichplatte freigegeben wird. Nun lässt sich der Faden an Position (6) des Untergreifers einfädeln.

6 7

- Weiter am Handrad drehen, der Untergreifer verschiebt sich unter der Stichplatte nach rechts. Darauf achten, dass keine Fäden sich um den Untergreifer wickeln.

- Das Fadenende mit der Pinzette durch das Greiferöhr (7) des Untergreifers stecken, und ca. 10 cm Faden durchziehen.

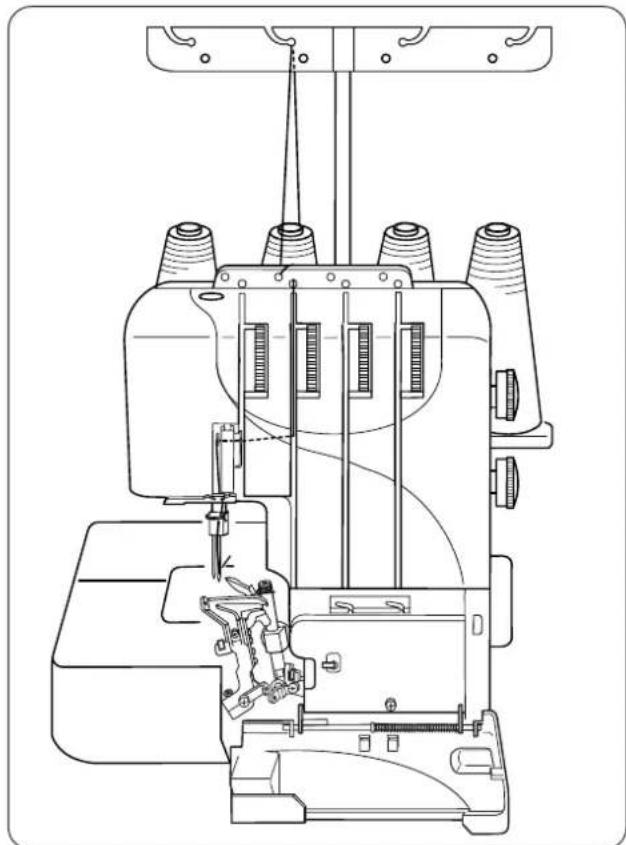

Einfädeln von Bauschgarn

Faden Bauschgarn

Eine Fadenschlinge aus normalem Garn durch das Greiferöhr ziehen, das Bauschgarn durch die Schlinge stecken und beide durch das Nadelöhr des Greifers ziehen. Auch der Obergreifer kann so eingefädelt werden.

Der Einfädelweg der rechten Nadel ist blau gekennzeichnet. Eine Skizze der Einfädelwege befindet sich im Inneren der aufgeklappten Frontklappe.

• Die Nähmaschine am Hauptschalters aus (OFF) schallten.
- Den Nähfuß mit dem Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stellen.

- Am Handrad drehen, bis die Nadelstange in der oberen Position steht.

- Den Faden durch die Öse der Fadenführung nach vorne ziehen.

- Den Faden wie abgebildet durch die Fadenführung einfädeln.

- Den Faden mit einer Hand festhalten, und mit der anderen Hand durch die Spannungsscheiben ziehen.

Ziehen Sie den Faden in die Frontfadenführung (1), führen Sie ihn von unten in die Frontfadenführung (2), legen Sie ihn hinter die Fadenhebelabdeckung und um die Frontfadenführung (3). Legen Sie den Faden in den rechten Schlitz der Fadenführung ein. Ziehen Sie den Faden in die Fadenöse an der Nadelstange und fädeln Sie die Nadel von vorne nach hinten ein. Ziehen Sie ca. 10 cm Faden heraus.

Der Einfädelweg der linken Nadel ist gelb gekennzeichnet. Eine Skizze der Einfädelwege befindet sich im Inneren der aufgeklappten Frontklappe.

• Die Nähmaschine am Hauptschalters aus (OFF) schallten.
- Den Nähfuß mit dem Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stellen.

- Am Handrad drehen, bis die Nadelstange in der oberen Position steht.

- Den Faden durch die Öse der Fadenführung nach vorne ziehen.

- Den Faden wie abgebildet durch die Fadenführung einfädeln.

- Den Faden mit einer Hand festhalten, und mit der anderen Hand durch die Spannungsscheiben ziehen.

Führen Sie in von unten in die Frontfadenführung (2), legen Sie ihn hinter die Fadenhebelabdeckung und um die Frontfadenführung (3).

Legen Sie den Faden in den linken Schlitz der Fadenführung ein. Ziehen Sie den Faden in die Fadenöse an der Nadelstange und fädeln Sie die Nadel von vorne nach hinten ein. Ziehen Sie ca. 10 cm Faden heraus.

Nachdem alle Fäden eingefädelt wurden, alle Fadenenden unter dem Nähfuß nach hinten ziehen.

Zur Überprüfung des korrekten Stichbildes ein Reststück des Stoffes verwenden.

• Den Stoff unter den Nähfuß legen.
  • Nähfuß absenken.
• Am Handrad drehen und beobachten ob sich die Fäden verketten.
  • LANGSAM mit nähen beginnen.
• Den Stoff nur leicht führen, der Stofftransport erfolgt automatisch.

Kontinuierliches Nähen

Sollen mehrere Stoffstücke mit der gleichen Naht versäubert werden, können Zeit und Garn gespart werden, in dem nur eine ca. 5 cm lange Fadenkette genäht wird und dann das nächste Stoffstück angehängt wird.

Bei normalen Stoffen muss der Nähfuß nicht angehoben werden. Bei dickeren Stoffen, Nähfuß anheben und das Material bis vor das Obermesser schieben. Den Nähfuß senken und weiter nähen.

Beenden der Naht

Am Ende einer Naht, LANGSAM weiter nähen und leicht an der Fadenkette ziehen, bis diese etwa 12 cm lang ist.

Fadenab- schneider

Die Fadenkette am Fadenabschneider trennen, so dass 2 cm Fadenkette am Stoffende verbleiben.

A B C

Um die Fadenenden gegen Lösen zu sichern, eine der folgenden Methoden auswählen:

• Teilen der Fadenkette in einzelne Fäden und verknoten (A).
  • Die Fadenkette in eine langöhrige Nadel einfädeln und die Fadenkette unter die Naht ziehen (B).
  • Die Fadenkette an der Stoffkante abschneiden und sichern der Fadenenden mit etwas Klebstoff (C).

Vernähen

• Eine ca. 5 cm lange Fadenkette nähen.
• Den Stoff unter den Nähfuß legen und nur wenige Stiche nähen.
• Den Nähfuß heben, und die Fadenkette nach vorne unter den Nähfuß legen. Den Nähfuß wieder senken.
• Langsam die Fadenkette in die Naht einnähen, nach ca. 2,5 cm die Fadenkette nach rechts ziehen, so dass diese vom Obermesser abgeschnitten wird.

Am Nahtende

• Bis an die Stoffkante nähen.
• Am Handrad drehen, bis die Nadeln die obere Position erreicht haben. Den Nähfuß heben.
• Den Stoff umdrehen, so dass die Unterseite oben und die Naht rechts liegt.
• Den Nähfuß senken und ca. 2,5 cm entlang der Naht zurück nähen. Darauf achten, dass die Beschneideeinrichtung keine Nahtfäden beschädigt.

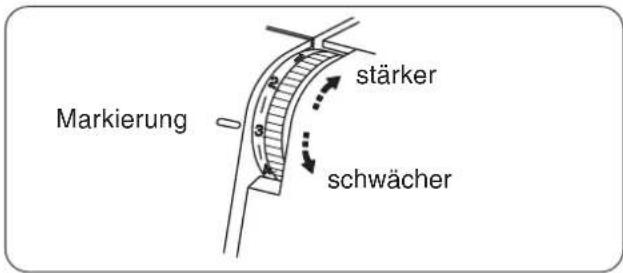

Fadenspannungen einstellen ( 4-Faden-Naht )

Markierung stärker schwächer

Korrekte Fadenspannung

Unterseite des Stoffes Obergreiferfaden Untergreiferfaden Oberseite des Stoffes Linker Nadelfaden Rechter Nadelfaden

Um für den verwendeten Faden und den zu nähenden Stoff ein korrektes Stichbild zu erzielen, ist manchmal eine Feineinstellung erforderlich. Nähen Sie eine Probenaht und überprüfen Sie das Stichbild. Das Einstellen der Fadenspannungen wird durch die Verwendung von Fäden in verschiedenen Farben erleichtert.

Die Normalspannung ist eingestellt, wenn der markierte Bereich 2-3-4 auf der Markierung steht.

Durch Drehen an den Scalascheiben der Fadenspannungen kann die Fadenspannung eingestellt werden. Sie erhalten eine stärkere Fadenspannung, in dem Sie die Scala auf eine höhere Zahl stellen. Eine kleinere Zahl bedeutet auch weniger Fadenspannung.

Lesen Sie bitte die Hinweise zum Einstellen der korrekten Fadenspannung auf den folgenden Seiten.

Falsche Fadenspannung

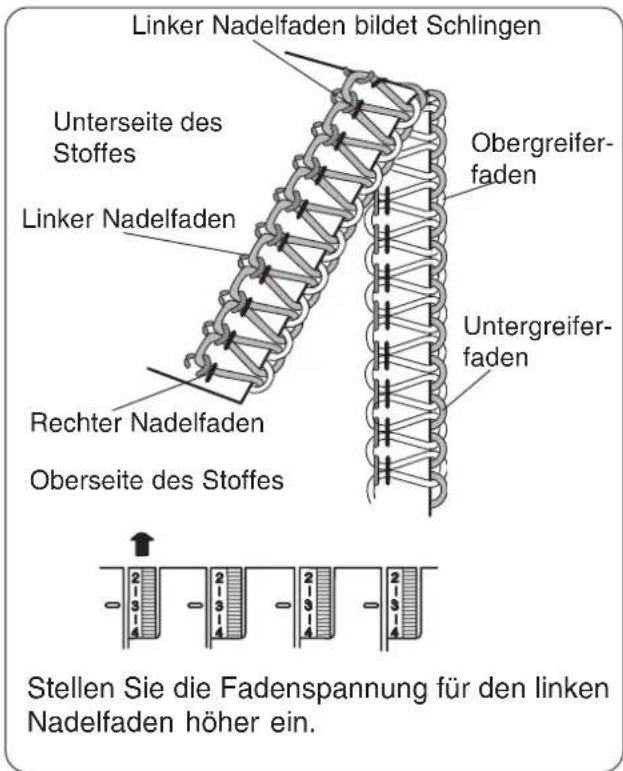

Linker Nadelfaden bildet Schlingen Unterseite des Stoffes Obergreifer-faden Linker Nadelfaden Rechter Nadelfaden Oberseite des Stoffes Untergreifer-faden Stellen Sie die Fadenspannung für den linken Nadelfaden höher ein.

Falsche Fadenspannung

Rechter Nadelfaden bildet Schlingen Unterseite des Stoffes Obergreifer-faden Linker Nadelfaden Untergreifer-faden Rechter Nadelfaden Oberseite des Stoffes Stellen Sie die Fadenspannung für den rechten Nadelfaden höher ein.

Falsche Fadenspannung

Obergreiferfaden wird auf die Stoffunterseite gezogen Unterseite des Stoffes Obergreifer-faden Untergreifer-faden Oberseite des Stoffes Linker Nadelfaden Rechter Nadelfaden

Die Fadenspannung für den Obergreiferfaden höher und /oder Fadenspannung für den Untergreiferfaden geringer einstellen.

Falsche Fadenspannung

Untergreiferfaden wird auf die Oberseite gezogen Unterseite des Stoffes Obergreifer-faden Oberseite des Stoffes Linker Nadelfaden Rechter Nadelfaden

Die Fadenspannung für den Obergreiferfaden geringer und /oder Fadenspannung für den Untergreiferfaden höher einstellen.

Der Stoff zieht sich zusammen

Unterseite des Stoffes Obergreifer-faden Untergreifer-faden Oberseite des Stoffes Linker Nadelfaden Rechter Nadelfaden Kräuseln

Zieht sich die Naht in Längsrichtung zusammen (Kräuseln), obwohl das Stichbild wie in der Abbildung „korrekte Fadenspannung“ gezeigt aussieht, prüfen Sie bitte, ob

• die Stichlänge dem Stoff angepasst ist (gegebenenfalls verringern)
• der Differentialtransport* auf „1,0“ eingestellt ist

Ist die Stichlänge und der Differentialtransport* korrekt eingestellt, verringern Sie die Fadenspannung des linken und rechten Nadelfadens.

Sie können mit dieser Maschine auch eine 3-Faden-Naht nähen. Dazu setzen Sie nur die linke Nadel (Stichbreite ca. 7 mm) oder nur die rechte Nadel (Stichbreite ca. 5 mm) ein, und stellen Fäden die entsprechende Fadenspannung ein. Nach dem Herausnehmen einer Nadel die Nadelhalteschraube wieder festziehen.

Korrekte Fadenspannung Falsche Fadenspannung

Obergreifer- faden Unterseite des Stoffes Nadelfaden Untergreifer- faden Oberseite des Stoffes

Nadelfaden bildet Schlingen Obergreifer-faden Unterseite des Stoffes Untergreifer-faden Oberseite des Stoffes Stellen Sie die Fadenspannung für den Nadelfaden höher ein.

Falsche Fadenspannung

Der Obergreiferfaden wird auf die Unterseite gezogen Unterseite des Stoffes Obergreifer-faden Untergreifer-faden Oberseite des Stoffes 2 3 4 2 3 4 2 3 4 2 3 4

Die Fadenspannung für den Obergreiferfaden höher und/oder Fadenspannung für den Untergreiferfaden geringer einstellen.

Falsche Fadenspannung

Der Untergreiferfaden wird auf die Oberseite gezogen Unterseite des Stoffes Obergreiferfaden Nadelfaden Untergreiferfaden

Die Fadenspannung für den Obergreiferfaden geringer und/oder Fadenspannung für den Unter-Greiferfaden höher einstellen.

Rollsaum, Muschelsaum und schmaler Überwendlingstich

Diese Säume sind ideal für leichte Stoffe wie Crepe de Cine, Georgette und Seide. Sie können Rollsaum und Muschelsaum auch als sichtbare Abschlusskante verwenden. Für schwere oder dicke Stoffe sind diese Nähte nicht geeignet.

Einstellen der Maschine Überwendlingstich	Rollsaum	Muschelsaum	schmaler
Normaleinstellung der Fadenspannung (3-Faden-Naht)
Stichlänge
Differentialtransport*
Rollsaumschieber:1) Obermesser ab-klappen2) Drehknopf für Schnittbreite drücken und halten.3) Rollsaumschieber verschieben.
Nadel linke Nadel entfernen, rechte Nadel (130/705H) Stärke 80
Nadelfaden Synthetik (Polyesterfaden endlos) Stärke 100/3 oder 120/3
Greiferfaden	BauschgarnSynthetik 100/3-120/3	Synthetik 100/3 - 120/3Nähseide 100	SynthetikBauschgarn

Rollsaum, Muschelkante und schmaler Überwendlingstich

Stoff

Beim Rollsaum ziehen Sie am Beginn und am Ende der Naht die Fadenkette leicht nach hinten.

Stoff

Beim Muschelsaum ziehen Sie während des Nähens den Stoff leicht nach hinten.

Korrekte Fadenspannung; Rollsaum

Untergreiferfaden Unterseite des Stoffes Obergreiferfaden Nadelfaden

Muschelsaum schmaler Überwendlingstich

Untergreiferfaden Obergreiferfaden Unterseite des Stoffes Oberseite des Stoffes Nadelfaden

Untergreiferfaden Obergreifer-faden Unterseite des Stoffes Oberseite des Stoffes Nadelfaden

Einstellung der Fadenspannung; Nadelfaden ist lose

Untergreiferfaden Unterseite des Stoffes Obergreiferfaden Oberseite des Stoffes Stellen Sie die Nadelfadenspannung höher ein.

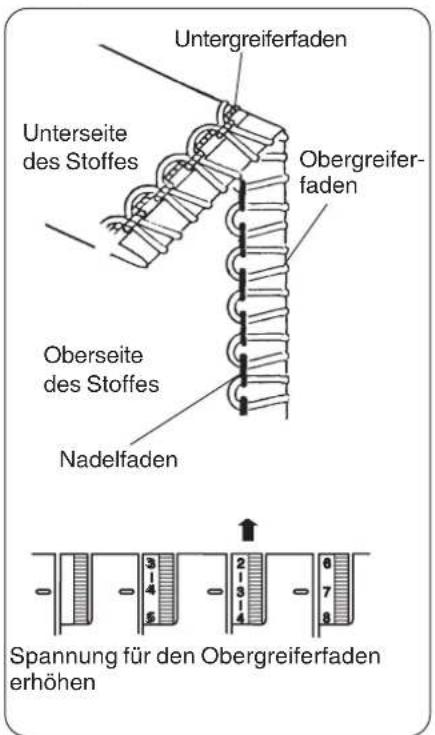

Obergreiferfaden ist zu lose

Untergreiferfaden Unterseite des Stoffes Obergreiferfaden Oberseite des Stoffes Nadelfaden Spannung für den Obergreiferfaden erhöhen

Untergreiferfaden wird zur Stoffkante gezogen

Untergreiferfaden Unterseite des Stoffes Obergreiferfaden Oberseite des Stoffes Nadelfaden Spannung für den Untergreiferfaden erhöhen und/oder Obergreiferfaden verringern.

2,5 - 4 1.0 *

Die Stoffkanten versäubern als dekorative Sichtkante bei mittleren bis starken Stoffen.

Ihrer Kreativität sind keine Grenzen gesetzt.

Sie können die 4-Faden-Naht und die 3-Faden-Naht benutzen. Für dekorative Effekte verwenden Sie Bauschgarn oder Knopflochgarn Stärke 30/3 in Kontrastfarbe für den Obergreifer.

* Nur Modell 454D mit Prod.-Nr. 502.054

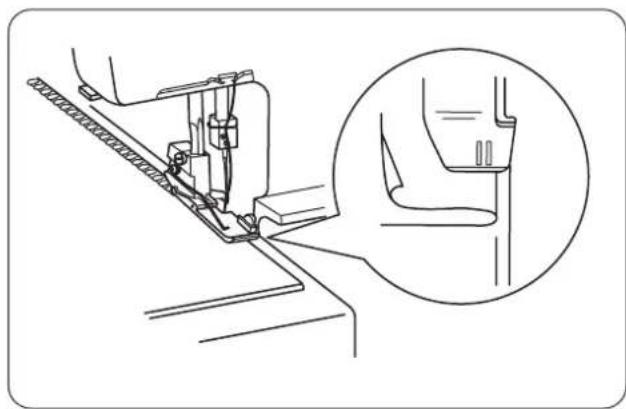

Kräuseln

Gekräuselte Nähte können zur Verzierung und zum Einarbeiten einer Mehrweite bei leichten Stoffen und Wirkwaren eingesetzt werden. Die Einstellungen sind abhängig von der Stärke und Dehnbarkeit des verwendeten Materials. Auch die Stichlänge beeinflusst die Wirkung. Durch Erhöhen der Nadel-Fadenspannungen kann der Kräuseleffekt verstärkt werden. Probieren Sie die beste Einstellung auf einem Stück des Stoffes, das Sie verarbeiten wollen.

* Nur Modell 454D mit Prod.-Nr. 502.054

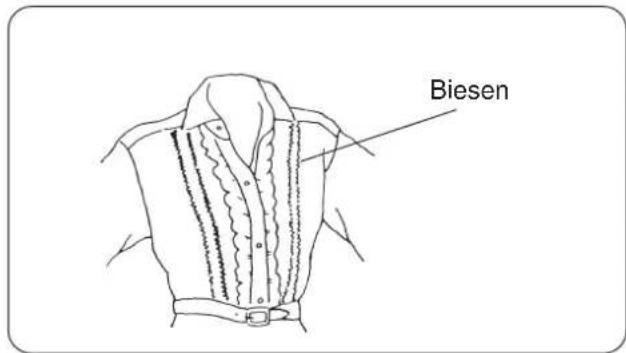

Biesen

linke Nadel entfernt Rollsaumschieber „R“

Für die Verzierung von Textilien.

Hinweise zur Fadenspannung befinden sich im Kapitel „Rollsaum, Muschelsaum und schmaler Überwendlingstich“.

• Die Nähmaschine am Hauptschalters aus (OFF) schallten.
• Die linke Nadel entfernen.
• Das Obermesser abschalten.
- Den Rollsaumschieber auf „R“ stellen (siehe Kapitel „Einstellen des Rollsaumschiebers“).
- Über die gefaltet Stoffkante nähen, und dabei den Stoff genau an der Führungslinie entlang führen.

• Die Stoffkante umbügeln.
• Das Obermesser wieder zuschalten.

Stoffart Faden / Synthetikgarn
leichte rechter 100/3 oder bis Nadelfaden 120/3mittlere Stoffe Obergreifer- 100/3 oder und Untergrei- 120/3ferfaden

* Nur Modell 454D mit Prod.-Nr. 502.054

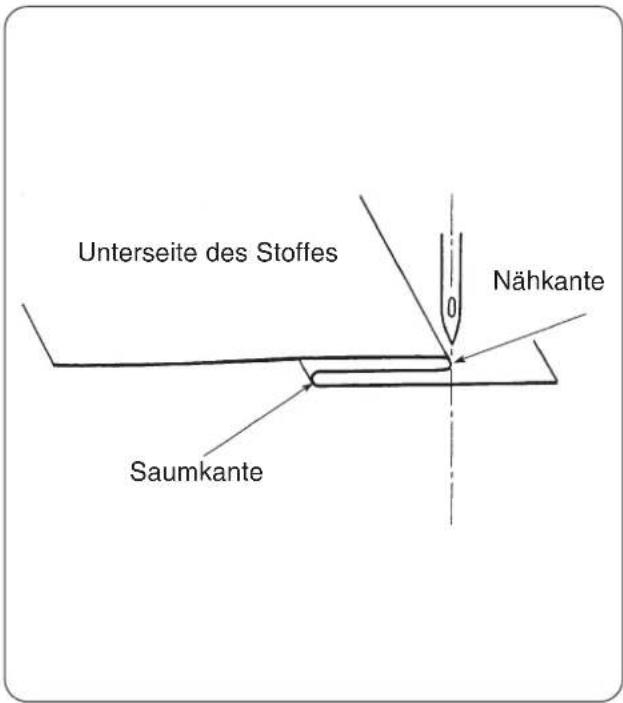

Unterseite des Stoffes Nähkante Saumkante

Das Sonderzubehör-Set mit der Produkt-Nr. 551.003 kann extra bestellt werden.

Der Blindstichfuß

Mit dem Blindstichfuß nähen Sie perfekte, fast unsichtbare Säume und ersparen sich damit viel Handarbeit. Der Stoff wird dabei gleichzeitig abgeschnitten und versäubern.

Tauschen Sie den Normalnähfuß gegen den Blindstichfuß aus. Nehmen Sie die linke Nadel heraus und nähen mit der 3-Faden-Naht. Stellen Sie eine Stichlänge von ca. 2,5 - 4 ein. Benutzen Sie farblich gut abgestimmtes Nähgarn.

Legen Sie den Stoff wie in der Skizze gezeigt mit der linken Seite nach oben zusammen. Heften Sie den Stoff oder bügeln Sie die Saumkante an.

Einstellschraube Kantenführung

Stellen Sie die Kantenführung so ein, dass die Nadel gerade noch in die Nähkante einsticht. Machen Sie eine Nähprobe auf einem Stück des Stoffes, den Sie verarbeiten wollen.

Ist die Einstellung korrekt, nähen Sie den Saum. Nähen Sie langsam, und führen Sie die Nähkante immer leicht gegen die Kantenführung. Die fertige Naht umschlagen und ausbügeln.

Nähen von rundgeschlossenen Teilen

Wollen Sie rundgeschlossene Teile wie einen Rocksaum oder ein Hosenbein mit dem Blindstich versäubern, lassen Sie eine Seitennaht noch etwa 10 - 15 cm offen. Nähen Sie den Saum hoch und schließen danach die Seitennaht.

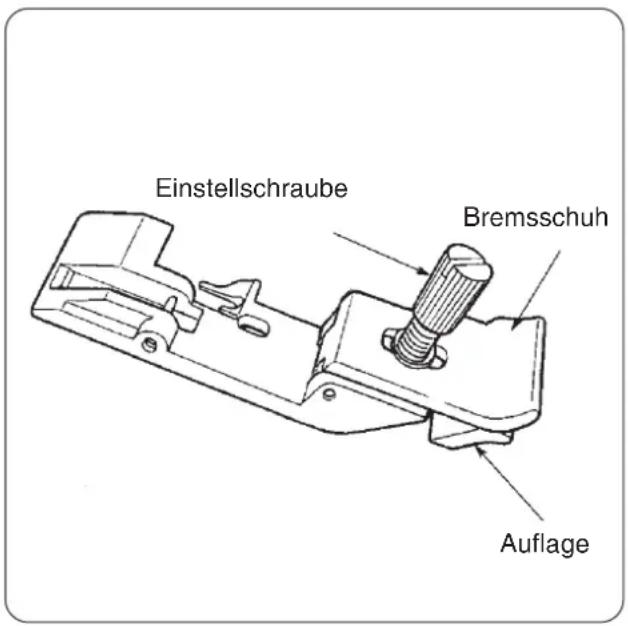

Einstellschraube Bremsschuh Auflage

Der Bandaufnähfuß

Tauschen Sie den Normalnähfuß gegen den Bandaufnähfuß aus. Verwenden Sie die 4-Faden-Naht. Stellen Sie eine Stichlänge von ca. 2,5 - 4 ein. Heben Sie den Bremsschuh etwas an, schieben Sie das Band zwischen den Bremsschuh und die Auflage und ziehen Sie das Band bis ans Ende des Nähfußes.

Für Textilband die Einstellschraube soweit lösen, dass das Band ohne Widerstand hindurchgezogen werden kann. Für Gummiband die Einstellschraube soweit andrehen, bis die gewünschte Dehnung erreicht wird. Das Gummiband sollte bei angehobenem Nähfuß mit mäßiger Kraft durchgezogen werden können.

Nähen Sie ein kurzes Stück auf dem Band, um zu sehen, ob es richtig genäht wird. Bei Gummiband kann es erforderlich sein, die Fadenspannungen der Nadelfäden stärker einzustellen.

Legen Sie das Nähgut unter den Nähfuß und nähen Sie das Band an. Stellen Sie die Fadenspannungen nach, falls nötig.

Führen Sie beim Nähen das Band immer am rechten Anschlag der Nähfuß - Auflage.

Anfang und Ende der Naht bei rundgeschlossenen Teilen

Beginnen Sie die Naht wie oben beschrieben. Schneiden Sie den nicht festgenähten Anfang des Bandes ab und Nähen Sie bis kurz vor das Nahtende. Schneiden Sie soviel Band ab, dass die Enden aneinander stoßen oder etwas überlappen und Nähen Sie weiter. Befestigen Sie die Naht, in dem Sie die bereits fertige Naht noch etwa 5 cm übernähen.

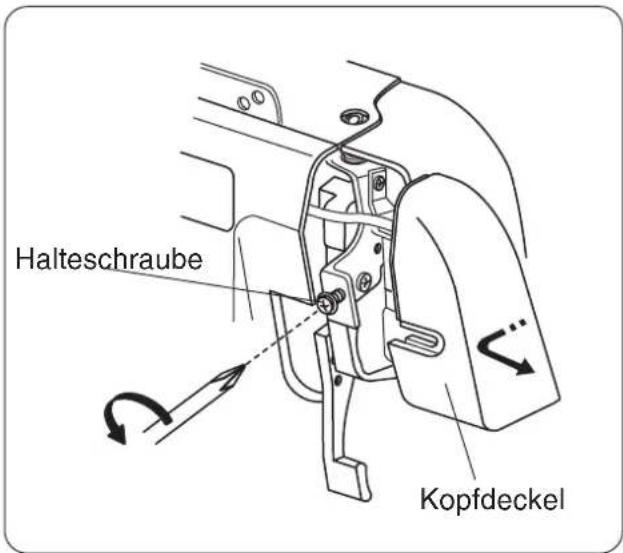

Halteschraube Kopfdeckel

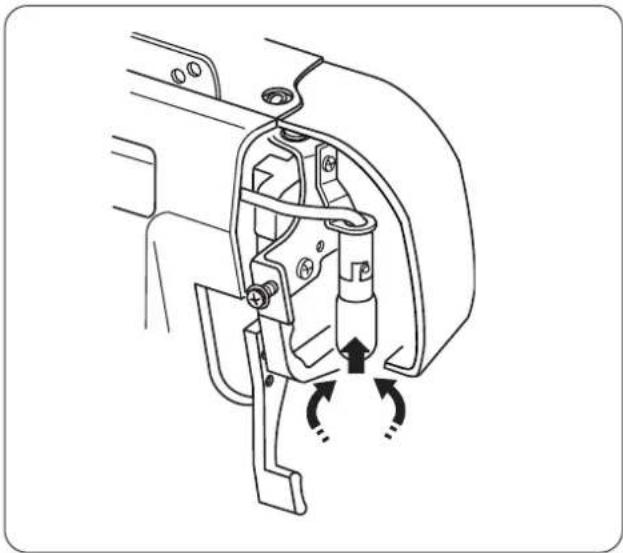

Auswechseln der Glühlampe

Vor dem Auswechseln der Glühlampe muss der Netzstecker aus der Steckdose gezogen werden. In die Maschine dürfen nur Glühlampen mit max. 15 W Leistung eingesetzt werden!

Die Glühlampe kann heiß sein, deshalb etwas warten, bis die Lampe abgekühlt ist. Die Halteschraube des Kopfdeckels lösen und den Kopfdeckel abnehmen.

Die alte Glühlampe herausnehmen

• Die Glühlampe nach oben drücken und nach links drehen.

Eine neue Lampe einsetzen

• Die Glühlampe von unten in die Lampenfassung stecken, nach oben drücken und nach rechts (gegen den Uhrzeigersinn) drehen.

- Den Kopfdeckel montieren und die Halteschraube wieder anziehen.

Es wird empfohlen, die Nähmaschine in normalem Gebrauch bei jeder Reinigung zu ölen, bei häufigerem Gebrauch nach ca. 10 Stunden Betriebszeit.

• Die Maschine abschalten und den Netzstecker ziehen.
• Die Nähmaschine muss von Schneid- und Fadenstaub gereinigt werden.

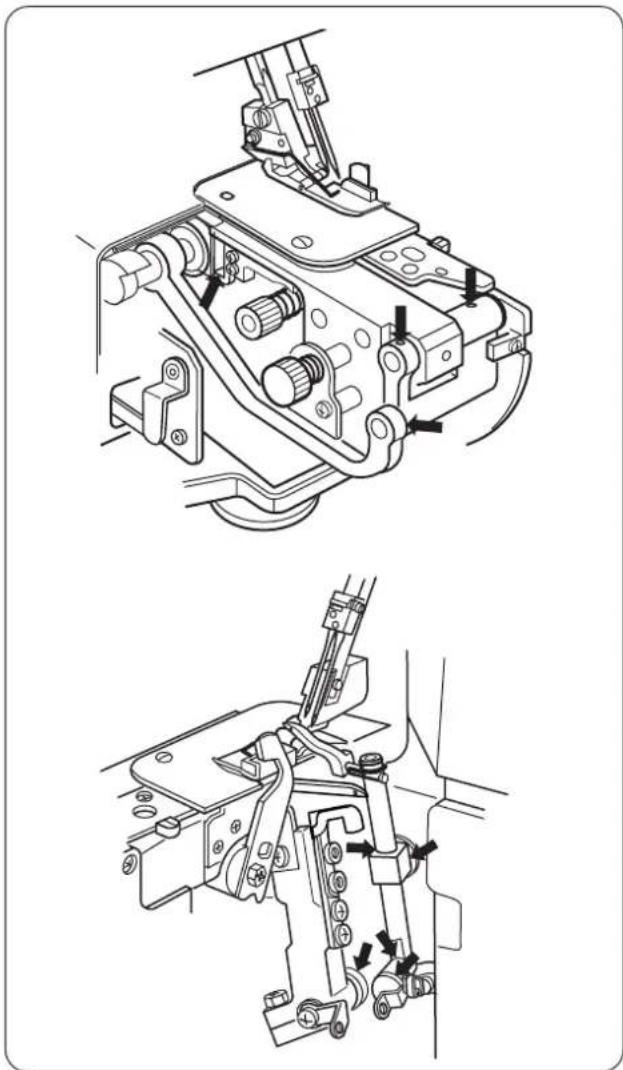

- Geben Sie wenige Tropfen hochwertiges Nähmaschinenöl an die mit Pfeilen markierten Stellen.
- Öffnen Sie den Seitendeckel und die Frontklappe und ölen Sie die markierten Stellen.

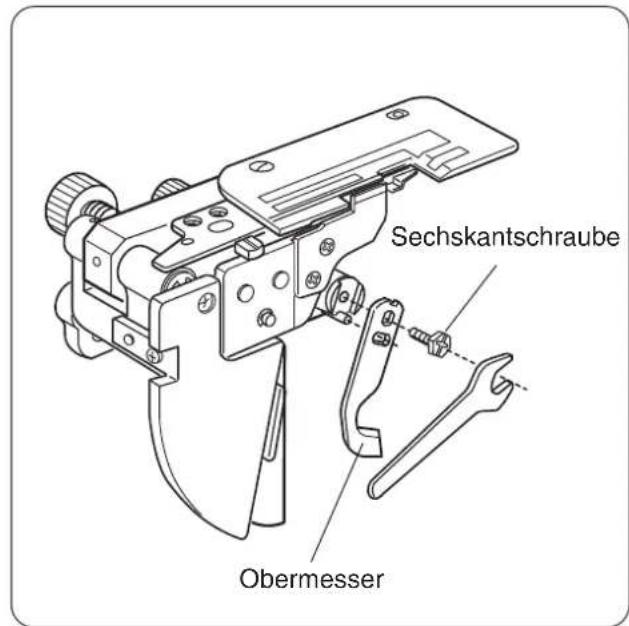

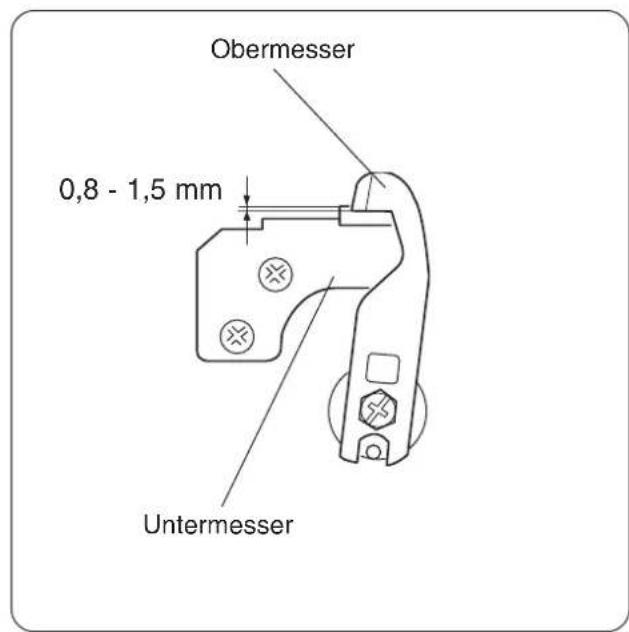

Reinigen der Beschneideeinrichtung

• Die Maschine abschalten, und den Netzstecker ziehen.
• Die Frontklappe und den Seitendeckel öffnen.
- Schneidstaub und Faden-/Stoffreste mit einem Pinsel entfernen.

• Die Maschine abschalten, und den Netzstecker ziehen.
• Die Frontklappe und den Seitendeckel öffnen.
- Den Nähfuß und die Nadeln entfernen.
• Die Schrauben der Stichplatte lösen, und die Stichplatte herausnehmen.

- Mittels Pinsel alle Fusseln aus dem Transporteurbereich entfernen.

- Erst die Stichplatte, danach Nähfuß und Nadeln wieder montieren. Frontklappe und Seitendeckel müssen als letztes geschlossen werden.

Sechskantschraube Obermesser

Obermesser 0,8 - 1,5 mm Untermesser

Obermesser wechseln

• Die Nähmaschine am Hauptschalters aus (OFF) schallten.
- Den Seitendeckel und die Frontklappe öffnen.
• Das Obermesser abschalten.
• Die Sechskantschraube heraus drehen und das Obermesser abnehmen.
- Das neue Obermesser in die Führung des Messerhalters einführen und die Sechskantschraube leicht anziehen.

Obermesser einstellen

• Das Obermesser in die Schneidposition (nach oben) drehen.
- Am Handrad (gegen den Uhrzeigersinn) drehen, bis das Obermesser in der untersten Position steht. In dieser Stellung soll die Vorderkante des Obermessers die Schneide des Untermessers ca. 0,8 - 1,5 mm Überlappen. Zum Einstellen kann das Obermesser nach oben oder unten verschoben werden. Nun die Sechskantschraube gut anziehen.
- Den Seitendeckel und die Frontklappe schließen.

Das Untermesser ist mit äußerst widerstandsfähigem Hartmetall bestückt und braucht erst nach langer Benutzungsdauer gewechselt werden. Beide Messer können z.B. durch Übernähen von Stecknadeln beschädigt werden. Es wird empfohlen, den Messersatz durch eine Kundendienststelle wechseln zu lassen.

Immer wenn Probleme beim Nähen auftreten, sollten Sie in den entsprechenden Kapiteln dieser Gebrauchsanweisung die korrekte Vorgehensweise nachlesen. Wenn das Problem auch bei korrekter Bedienung weiter auftritt, soll Ihnen folgende Tabelle helfen, die Fehlerursache zu finden und zu beseitigen. Falls Sie den Fehler nicht beseitigen können, wenden Sie sich bitte an den technischen Kundendienst.

Problem Vermutliche Ursache Abhilfe
Unsauberes Stichbild	Fäden sind nicht richtig eingefädelt.	Fäden Sie die Fadenspannungen neu ein. Stellen Sie dazu den Lüfterhebel nach oben.
	Falsche Nadel / Faden / Stoff-Kombination Siehe Nadel- und Garntabelle.Schnittbreite nicht dem Material angepasst Siehe „Einstellen der Schnittbreite“.
Oberfaden reißt.	Nadelöhr ist scharfkantig. Greifer beschädigt Wenden Sie sich an den Kundendienst.	Setzen Sie eine neue Nadel ein.
Fehlstiche	Nadel ist nicht richtig eingesetzt. Eine falsche Nadel wird benutzt. Setzen Sie eine passende Nadel ein. Falsche Nadel / Faden / Stoff-Kombination Siehe Nadel- und Garntabelle. Fäden sind nicht richtig eingefädelt. Fäden Sie Ober- und Unterfaden neu ein. Fusseln und Staub unter der Stichplatte Reinigen Sie den Bereich unter der Stichplatte.	Setzen Sie die Nadel richtig ein.
Fehlstiche bei dehnbarem Material	Dehnbares Material mit normaler Nadel genäht	Stretch-Nadel einsetzen
Stoff wirft Falten.	Falsche Nadel / Faden / Stoff-Kombination Nadelfadenspannungen zu fest eingestellt Differentialtransport* nicht auf „1,0" oder entsprechend dem Nähmaterial eingestellt	Siehe Nadel- und Garntabelle. Siehe Fadenspannungen einstellen. Differentialtransport einstellen (siehe "Einstellen des Differentialtransportes".)
Stoff wird nicht korrekt transportiert.	Nähfußdruck ist zu gering. Faden, Fusseln oder Staub befinden sich unter der Stichplatte	Einstellschraube für Nähfußdruck in Normalstellung bringen Reinigen Sie den Bereich unter der Stichplatte.
Nadel bricht	Falsche Nadel / Faden / Stoff-Kombination Nadel für das Material zu dünn Nadelstärke dem Stoff wird zu stark gezogen.	Siehe Nadel- und Garntabelle. Material anpassen Führen Sie den Stoff beim Nähen, ohne ihn zu ziehen.
Lautes Laufgeräusch sich unter der Stichplatte	Faden, Fusseln oder Staub befinden Stichplatte. Maschine muss geölt werden.	Reinigen Sie den Bereich unter der Siehe „Ölen”.

* Nur Modell 454D mit Prod.-Nr. 502.054

Stichbreite 4-Faden-Naht ca. 7 mm Stichtyp 514

Stichbreite 3-Faden-Naht ca. 7 mm oder 5 mm Stichtyp 504

Rollsaum 2 mm

Stichlänge ^1 ca. 1 - 5 mm

Stichlänge ^2 ca. 1 - 4 mm

Normalstichlänge ca. 3 mm

Differentialtransportverhältnis ^2 1 : 0,5 - 1 : 2,25

(Haupt- zu Fronttransporteur)

max. Arbeitshöhe 5 mm

max. Stichzahl ca. 1300 /min

Nadelsystem 130 / 705 H

Abmessungen (L x B x H) 28 x 26 x 26

Gewicht 7,5 kg

1) nur Overlock-Nähmaschine 444 mit Prod.-Nr. 705.304

2) nur Overlock-Nähmaschine 454D mit Prod.-Nr. 502.054

Technische Änderungen vorbehalten.

Sehr geehrte Kundin, sehr geehrter Kunde,

Ihre Nähmaschine macht nicht das, was Sie wollen?

Sie haben Fragen, die Sie mithilfe der Gebrauchsanleitung nicht klären konnten?

Sie benötigen spezielle Ersatzteile?

Dann kommen Sie auf unsere Internetseite www.w6-wertarbeit.de oder rufen Sie uns an.

Telefonnummer und Kontaktanschrift, sowie Hinweise finden Sie auf der Garantiekarte, die Sie zusammen mit der Maschine von uns erhalten haben.

Die Registrierung Ihres Gerätes können Sie mit der beigefügten Registrierkarte oder auch unter www.w6-wertarbeit.de online vornehmen.

Dort veröffentlichen wir auch aktuelle Telefonnummern und Service-Hinweise.

Ebenfalls auf www.w6-wertarbeit.de bieten wir Ihnen nützliches und geprüftes Zubehör rund um das Thema Nähen.

A

Abkettelfinger 18

Abziehscheibe 19

B

Biesen 35

D

Differentialtransport 14, 15

E

Einfädeln 20

Einfädeln des Obergreifers 21

Ersatzteile 44

F

Fadenabschneider 7

Fadenspannung (3-Faden-Naht) 31

Fadenspannung (4-Faden-Naht) 29

Fadenspannung (Rollsaum, Muschelsaum) 32

G

Garnrollennetz 19

K

Kräuseln 34

Kundendienst 44

L

Linke Nadel einfädeln 26

Lüfterhebel 7

M

Muschelsaum 32

N

Nadel - und Garntabelle 13

Nadeln auswechseln 12

Nähfuß 11

Nähfußdruck einstellen 11

Nähgeschwindigkeit regeln 10

O

Obergreifer einfädeln 22

Obermesser 16, 17

Obermesser (Drehknopf) 7

R

Rechte Nadel einfädeln 25

Rollsaum 18, 32

Rollsaumschieber 7

S

Schnittbreite 17

Schnittbreite (Drehknopf) 7

Sicherheitshinweise 5

Sonderzubehör-Set 36

Stichlänge einstellen 14

Störungen 42

T

Teleskopfadenführung 19

U

Untergreifer einfädeln 23

V

Versäubern 34

W

Wartung 38

W6® WERTARBEIT

Wir schreiben WERTARBEIT groß!
