BEDIENUNGSANLEITUNG 3173 CASIO

Bedienerführung 3173 3246

CASIO

Herzlichen Glückwunsch zur Wahl dieser Uhr von CASIO.

Einsatzmöglichkeiten

Die eingebauten Sensoren dieser Uhr messen Richtung, Luftdruck, Temperatur und Höhe. Die gemessenen Werte werden im Display angezeigt. Durch diese Funktionen ist die Uhr praktisch beim Wandern, Bergsleigen und anderen ähnlichen Freizeitaktivitäten.

Warnung!

• Die Messfunktionen dieser Uhr sind nicht für Messungen bestimmt, die eine professionelle oder industrielle Präzision erfordern. Die von der Uhr angezeigten Werte sollten lediglich als beerründete Darstellungen verstanden werden.
- Bei Aktivitäten wie Bergsteigen, bei denen ein Verirren eine gefährliche oder sogar
lebensbedrohliche Situation zur Folge haben kann, verwenden Sie bitte unbedingt einen zweiten Kompass zum Kontrollieren der Richtungsanzeigen.
- Bitte beachten Sie, dass CASIO COMPUTER CO., LTD. keine Haftung für etwaige Schäden oder Vorluste übernimmt, die Ihnen oder Dritten aus der Benutzung oder einem Defekt dieses Produkts entstehen.

Über diese Bedienungsanleitung

Modul 3173

Modul 3246

• Die Bedienungsweisen der Module 3173 und 3246 sind identisch. Alle Illustrationen in dieser Bedienungsanleitung zeigen Modul 3173.
- Abhängig vom Modell der Uhr erfolgt die Zeichenanzeige entweder als dunkle Zeichen auf hellem Grund oder helle Zeichen auf dunklem Grund. Die Displayillustrationen in dieser Bedienungsanleitung zeigen dunkle Zeichen auf hellem Grund.
• Die zu betätigenden Knöpfe sind mit den in der Illustration gezeigten Buchstaben bezeichnet.
- Bitte beachten Sie, dass die Produktillustrationen in dieser Bedienungsanleitung nur der
Veranschaulichung dienen und vom tatsächlichen Produkt etwas abweichen können.

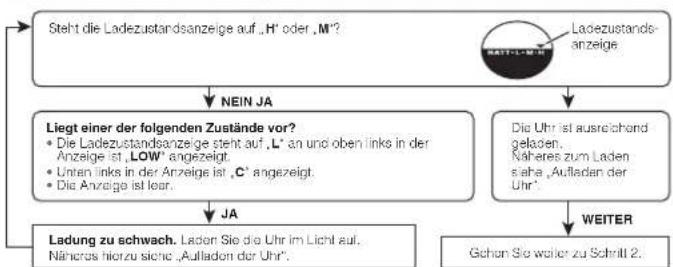

Was Sie vor der Benutzung der Uhr kontrollieren sollten
1. Kontrollieren Sie die Batterieladung.

2. Kontrollieren Sie die Einstellungen der Heimatstadt und der Sommerzeit (DST).

Nehmen Sie wie unter „Heimatstadt-Einstellungen vornehmen“ beschrieben die Einstellungen für die Heimatstadt und die Sommerzeit vor.

Wichtig!

Für korrekte Daten im Weltzeitmodus und Sonnenaufgang/Sonnenuntergang-Modus müssen Holmatstadt, Uhrzeit und Datum des Uhrzeitmodus richtig eingestellt sein. Vorgewissern Sie sich daher, dass diese Einsstellungen richtig vorgenommen wurden.

3. Stellen Sie die aktuelle Uhrzeit ein.

Näheres finden Sie unter „Einstellen der aktuellen Uhrzeit und des Datums“.

Die Uhr ist jetzt einsatzbereit.

Aufl aden der Uhr

Das Zifferblatt der Uhr besteht aus einer Solarzelle, die Licht in Strom wandelt. Der generierte Strom wird in der eingebauten wiederaufl adbaren Batterie (Akkuzelle) gespeichert, die den Strom für den Betrieb der Uhr liefert. Die Uhr wird aufgeladen, wenn sie dem Licht ausgesetzt Ist.

Leitfaden zum Aufl aden

Wenn Sie die Uhr nicht tragen, legen Sie sie bitte an einem Ort ab, an dem sie dem Licht ausgesetzt ist. - Zum effektiven Aufl. aden der Uhr sollte sie möglichst nellem Licht ausgesetzt werden.

Achten Sie beim Tragen der Uhr darauf, dass der Lichteinfall auf das Zifferblatt möglichst nicht durch den Ärmel der Kleidung blockiert ist. • Die Uhr wechselt möglicherweise in einen Schlafzustand, wenn der Lichteinfall auch nur teilweise durch den Ärmel blockiert ist.

Warnung!

Wenn Sie die Uhr zum Laden in hellem Licht ablegen, kann sie ziemlich heiß werden. Achten Sie bei der Handhabung daher darauf, sich keine Verbrennungen zuzuziehen. Die Uhr kann sich besonders stark erhitzen, wenn sie längere Zeit den folgenden Bedingungen ausgesetzt ist.

• Auf dem Armaturenbrett eines in der Sonne geparkten Fahrzeugs

• Nahe an einer Glühlampe

• In direkter Sonne

Wichtig!

• Wenn die Uhr sehr heiß wird, kann das Flüssigkristalldisplay vorübergehend schwarz werden. Das Aussehen des Displays normalisiert sich normalerweise wieder, wenn sich die Uhr auf eine niedrigere Temperatur abgekühlt hat.
• Schalten Sie die Stromparfunktion ein und bewahren Sie die Uhr an einem Ort auf, an dem sie normalerweise hellom Licht ausgesetzt ist, wenn Sie sie längere Zeit nicht benutzen. Dies beugt einer vollständigen Erlladung der Ballerie vor.
• Wenn Sie die Uhr lange Zeit an einem dunklen Ort aufbewahren oder so tragen, dass der Lichteinfall blockiert ist, kann die Batterie entladen werden. Sorgen Sie bitte dafür, dass die Uhr möglichst immer hellom Licht ausgesetzt ist.

Ladezustände

Die Ladezustandsanzeige im Display vermittelt Ihnen eine ungefähre Vorstellung vom Ladezustand der Uhr.

Zustand	Ladezustandsanzelge Funktionsstatus
1(H)		Alle Funktionen aktiviert.
2(M)		Alle Funktionen aktiviert.
3(L)		Belouchung, Pieplon und Sensorfunktionen deaktiviert.
4(C)		Außer Unzeit und Indikator C (Laden) alle Funktionen und Displayindikatoran deaktiviert.
5 Alle Funktionsgattl.-miviert

• Der blinkende LOW-Indikator bei Zustand 3 (L) weist darauf hin, dass die Batterieladung sehr niedrig ist und die Uhr umgehend in hellen Licht wieder aufgeladen werden sollte.
• In Zustand 5 sind alle Funktionen deaktiviert und die Einstellungen wechseln auf die anfänglichen Werksvorgaben zurück. Wenn die Batterieladung nach einem Absinken auf Zustand 5 wieder Zustand 2 (M) erreicht hat, stellen Sie bitte die aktuelle Uhrzeit, das Datum und die sonstigen Einstellungen neu ein.
  • Die Displayindikatoren erscheinen wieder, wenn die Batterieladung von Zustand 5 wieder auf Zustand 2 (M) angesliegen ist.
• Wenn die Uhr direkter Sonnenbestrahlung oder einer anderen sehr starken Lichtquelle ausgesetzt ist, zeigt die Ladezustandsanzeige eventuell vorübergehend einen höheren als den tatsächlichen Ladezustand an. Nach einigen Minuten dürfte der Ladezustand aber korrekt angezeigt werden.
• Alle im Speicher gespeicherten Daten werden geblöscht und die aktuelle Uhrzeit und alle anderen Einstellungen wechseln auf ihre anlänglichen Werksvorgaben zurück, wenn die Batterieladung auf Zustand 5 absinkt oder die Batterie ausgewochsicht wird.

Batterie-Erholungsmodus

• Wenn in einem kurzen Zeitraum wiederholt Sensorfunktionen, die Beleuchtung oder der Plepton betrieben worden, beginnen eventuell sämtliche Indikatoren der Ladozustandsanzeige (H, M und L) im Disloy zu blinken. Dies zeigt an, dass die Uhr in den Batterie-Erholungsmodus eingetreten ist. Beleuchtung. Alarm Countdown-Timeralarm, Stundensignal und die Sensorfunktionen sind daraufhin deaktiviert, bis sich die Batterieladung wieder erholt hat.
• Die Batterieladung erholt sich in ungefähr 15 Minuten. Daraufhin stoppt das Blinken der Indikatoren in der Ladezustandsanzeige (H, M, L). Dies zeigt an, dass die oben genannten Funktionen wieder aktiviert sind
• Wenn alle Indikaloren der Ladezuslandsanzeige (H, M, L) blinken und der C-Indikator (Laden) ebenfalls blinkt, ist die Batterieladung sehr schwach. Setzen Sie die Uhr bitte umgehend hellem Licht aus, um sie wieder aufzuladen.
• Auch bei einer Batterieladung auf Zustand 1 (H) oder Zustand 2 (M) kann der Sensor des Digitalkompassmodus. Baromster/Thermomster-Modus oder Höhenmessermodus deaktiviert sein, wenn die vorfügbare Spannung dafür nicht ausreichend ist. Dios wird durch Blinken aller Indikatoren in der Ladezustandsanzeige (H, M, L) angezeigt.
• Bei häufig gem Blinken aller Indikatoren der Ladezustandsanzeige H, M, L) ist in der Regel die restliche Batterieladung nicht mehr ausreichend. Satzen Sie die Uhr zum Aufl aden hellem Licht aus:

Leitfaden zum Aufl aden

Bellichtungsstärke (Helligkeit)	Täglicher Betrieb *1	Zustandsänderung *2
		Zustand 5	Zustand 4	Zustand 3
Sonnenlicht im Freien (50.000 Lux) 5	Min. 2 Std. 12	Std. 4 Std.
Sonnenlicht durch ein Fenster (10.000 Lux)	24 Min. 5	Std. 58 Std. 16 Std.
Tagsalicht durch ein Fenster bei bewölktem I limmiel (5.000 Lux)	49 Min. 9	Std. 120 Std. 32 Std.
Leuchtstofflicht in Gebäude (500 Lux)	8 Std.	95 Std.

*1 Täglich erforderliche ungefähre Belichtungszeit zum Generieren von ausreichendem Strom für den normalen täglichen Betrieb.
12 Zum Erreichen des nächsthöheren Ladezustands erforderliche ungefähre Belichtungszeit (in Stunden).
• Die angegebenen Belichtungszeiten sind lediglich Anhaltswerte. Die tatsächlich erforderliche Belichtungszeit ist von den jeweiligen Lichtverhältnissen abhängig.
- Näheres zur Betriebszeit und den betreffenden täglichen Betriebsbedingungen finden Sie im Abschnitt „Spannungsversorgung“ der technischen Daten.

Stromsparfunktion

Wenn eingeschaltet, schaltet die Stromsparfunktion automatisch in einen Schlafzustand, wenn die Uhr länger als eine bestimmte Zeit an einem dunklen Ort belassen wird. Die nachstehende Tabelle zeigt, wie die Funktionen der Uhr von der Stromsparfunktion betroffen sind.

• Die Funktion unterscheidet zwischen zwei Schlafzuständen: „Displayschlaf“ und „Funktionsschlaf“.

Im Dunkeln verstrichene Zeit Display Betrieb
60 bis 70 Minuten (Displayschlaf) Leer, mit blinkendem PS	Display aus, aber alle Funktionen aktiviert.
6 bis 7 Tage (Funktionsschlaf) Laser, ohne Blinken von PS	Alle Funktionen deaktiviert. Uhrzeit aber wokorgefahrt.

• Zwischen 6:00 Uhr morgens und 21:59 Uhr abends erfolgt kein Eintritt in einen Schlafzustand. Falls sich die Uhr bei Erreichen von 6:00 Uhr morgens bereits im Schlafzustand befindet, wird dieser beibehalten.
  • Die Uhr wechselt nicht in einen Schlafzustand, wenn sie auf den Stoppuhrmodus oder den Countdown-Timermodus geschaltet ist.

Schlafzustand aufheben

Bringen Sie die Uhr an einen gut beleuchteten Ort, drücken Sie einen beliebigen Knopf oder richten Sie die Uhr zum Ablesen auf das Gesicht.

Bedienerführung 3173 3246

CASIO

Stromsparfunktion ein- und ausschalten

Stromsparfunktion- Ein-Indikator

1. Halten Sie im Uhrzeitmodus (E) gedrückt, bis der aktuell gewählte Stadtdcode zu blinken beginnt. Dies ist der Stadtdcode-Einstellmodus. • Bevor der Stadtdcode zu blinken beginnt, erscheint die Molding SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindet und der Stadtdcode zu blinken beginnt.

2. Zeigen Sie mit ⑥ die nebenstehend gezeigte Stromsparfunktion-Ein/Aus-Anzeige an.

3. Schalten Sie die Stromsparfunktion mit Ⓐ ein (On) bzw. aus (OFF).
4. Drücken Sie zweimal (E) zum Schließen der Einstellanzeige.
5. Bei eingeschalteter Stromsparfunktion ist in allen Modi der Stromsparfunktion-Ein-Indikator (PS) im Display angezeigt.

Modus-Leitfaden

Die Uhr besitzt 10 „Modi“. Welcher Modus zu wählen ist, richtet sich danach, was Sie tun möchten.

Um dies zu tun: Aufzurufender Modus:

Aktuelles Datum der Haimalstadt anzeigenEinstellungen für Heimatstadt und Sommerzeit (DST) vornehmenUnizeit- und Datumestellungen vornehmen	Uhrzeitmodus
Sonnensulgang/Sonnenuntergang für ein bestimmtes Datum anzeigenAktuelle Richtung oder Richtung vom aktuellen Standort zu einem Ziel als Richtungsindikator und Winkelwert bestimmenVil Uhr und Karie den aktuellen Standort bestimmen	Sonnenulgang/Sonnenuntergang-ModusDigitakompass-Modus
Lulldruck und Temporatur am aktuellen Standort anzeigenVerlauf der Lulldruckwerts anzeigen	Barometer/Thermometer-Modus
Höhe des aktuellen Standorts anzeigenHöhendifferanz zwischen zwei Standorten bestimmen (Bezugspunkt und aktueller Standort)Höhenwert mit Zeit und Datum der Messung speichern	Höhenmessermodus
Im Hohenmessermodus gespeicherte Datensätze anzeigen DatenabrufmodusAktuelle Oriszahl einer von 48 Slädtien (31 Zeilzoran) in aller Welt anzeigen	Walzseimodus
Aogelaufene Zeit mit der Stoppuhr messen StoppuhrmodusCountdown-Timer benutzen Countdown-Timer-Modus
Eina Alarmset einstallen Alarmmodus

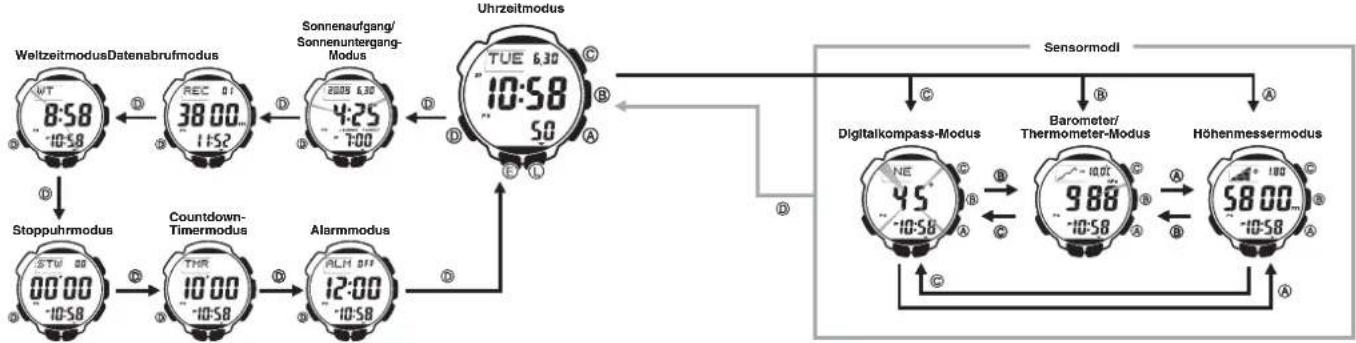

Wählen eines Modus

• Die nachstehende Illustration zeigt, welche Knöpfe zum Navigleren zwischen den Modi zu drücken sind.
- Etwa eine Sekunde nach dem Aufrufen eines Modus mit Knopf (D) erscheint im Display ein Zeiger, der den Namen des beirellenden Modus auf der Lünelle anzeigt.
- In allen Modi kann durch Drücken von ① das Display beleuchte werden.

- Mit den Knöpfen A, B und C kann ein Sensormodus direkt aus dem Uhrzeitmodus oder einem anderen Sendenmodus aufgerufen werden. Zum Aufrufen eines Sensormodus aus dem Sonnenaufgang/Sonnenuntorgang-, Datenabruf-, Weltzeit-, Stoppuhr-, Countdown-, Timer- oder Alarmmodus ist zuerst in den Uhrzeitmodus zu wechseln und dann der entsprechende Knopf zu drücken.

Allgemeine Funktionen (alle Modi)

Die in diesem Abschnitt beschriebenen Funktionen und Vorgänge sind in allen Modi verwendbar.

Automatische Rückkehrfunktionen

• Die Uhr wechselt automatisch in den Uhrzeitmodus zurück, wenn Sie im Sonnenaufgang/ Sonnenuntergang-, Datenabruf-, Alarm- oder Digitalkompass-Modus etwa zwei bis drei Minuten lang keine Bedienung vornehmen.
• Wenn Sie eine Anzeige mit blinkenden Stellen ohne weitere Bedienung länger als zwei oder drei Minuten im Display belessen, schließt die Uhr die betreffende Einstellanzeige automatisch.

Anfangsanzeigen

Beim Aufrufen des Weltzeit-, Alarm- oder Digitalkompass-Modus erschienen als Erstes wieder die Daten, die beim letzten Schließen des betreffenden Modus angezeigt waren.

Scrollen

Mit den Knöpfen Ⓐ und Ⓤ kann in den Einstellanzeigen im Display durch die Daten geschaltet werden. Dabei laufen die Daten in den meisten Fällen beschleunigt durch, wenn der betreffende Knopf beim Scrollen gedrückt gehalten wird.

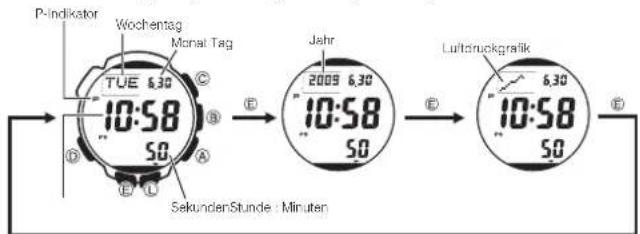

Uhrzeit

Verwenden Sie den Uhrzeitmodus zum Einstellen und Anzeigen der aktuellen Uhrzeit und des Datums. - Im Uhrzeitmodus kann das Uhrzeitmodus-Anzeigeformat mit (E) wie unten gezeigt umgeschaltet werden.

Wochentag-AnzeigeJahr-AnzeigeLuftdruckgrafik-Anzeige

P-Indikator Wochentag Monat Tag TUE 6:30 10:58 50 E Sekunden-Stunde : Minuten Jahr 2009 6:30 10:58 50 Luitanuckgrafik 10:58 50 E

Vornehmen der Heimatstadt-Einstellungen

Die Heimatstadt-Einstellungen umfassen zwei Einstellungen: Einstellen der gewünschten Heimatstadt und Wählen zwischen Normalzeit und Sommerzelt (DST).

P-Indikator

Stunde : Minuten

DST-Indicator

Heimatstadt-Einstellungen vornehmen

1. Halten Sie im Uhrzeitmodus (E) gedrückt, bis der aktuell gewählte Stadtcode zu blinken beginnt. Dies ist die Stadtcode-Einstellanzeige.
2. Bevor der Stadtcode zu blinken beginnt, erscheint die Meldung SET Hold im Display. Halton Sie (E) gedrückt, bis SET Hold verschwindet und der Stadtcode zu blinken beginnt.
3. Der Einslellmodus wird automatisch wieder geschlossen, wenn Sie etwa zwei bis drei Minuten lang keine Begienung vornehmen.

4. Einzelheiten zu den Stadtcodes können Sie der „City Code Table“ (Stadtcode-Tabelle).

5. Wählen Sie mit Ⓐ (nach Osten) und Ⓒ (nach Westen) den Stadtcode, den Sie als Heimatstadt einstellen möchten.

6. Drücken Sie weiter Ⓐ bzw. Ⓐ, bis der als Heimatstadt gewünschte Stadtcode im Display erscheint.

7. Drücken Sie Ⓓ zum Anzeigen der DST-Einstellanzeige.

8. Drücken Sie (A), um die DST-Einstellung zwischen OFF (aus) und On (ein) umzuschalten.

9. Bitte beachten Sie, dass die Umschaltung zwischen Standarzeit und Sommerzeit (DST) nicht möglich ist, wenn die Heimatstadt auf UTC eingestellt ist.
10. Wenn alle Einstellungen wunschgemäß erfolgt sind, drücken Sie bitte zweimal Ⓔ zum Zurückschalten auf den Uhrzeitmodus.
    er DST-Indikator erscheinl, wenn die Sommerzeit eingeschaltet ist.

Hinweis

Wenn Sie einen Stadtcode eingestellt haben, berechnet die Uhr anhand der Ortszeit der Heimatstadt über den UTC ^* -Versatz die aktuellen Ortszeiten der anderen Zeitzonen im Weltzeitmodus.
„Coordinated Universal Time“ (koordinierte Weltzeit), der weltweite wissenschaftliche Standard der Zeitmessung.
Der Bezugspunk für UTC ist Greenwich, England.

Sommerzeit-Einstellung ändern

DST-IndikatorDST-Indikator

, Halten Sie im Uhrzeitmodus (E) gedrückt, bis der aktuell gewählte Stadtcode zu blinken beginnt. Dies ist die Stadtcode-Einstellanzeige. • Bavor der Stadtcode zu blinken beginnt, erscheint die Meldung SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindet und der Stadtcode zu blinken beginnt.

1. Drücken Sie ① zum Anzeigen der DST-Einstellanzeige.

2. Drücken Sie Ⓐ, um die DST-Einstellung zwischen OFF (aus) und On (ein) umzuschallen.

3. Wenn alle Einstellungen wunschgemäß erfolgt sind, drücken Sie bitte zweimal (E) zum Zurückschalten auf den Uhrzeitmodus.

- Der DST-Indikator erscheint, wenn die Sommerzeit eingeschaltet ist.

Einstellen der aktuellen Uhrzeit und des Datums

Falls die Datums- und Uhrzeit-Einstellungen des Uhrzeitmodus nicht stimmen, können Sie diese wie nachstehend beschrieben anpassen.

Aktuelle Einstellungen von Uhrzeit und Datum ändern

Halten Sie im Uhrzeltmodus ① gedrückt, bis der aktuell gewählte Stadtcode zu blinken beginnt. Dies ist die Stadtcode-Einstellanzeige. • Bavor der Stadtcode zu blinken beginnt, erscheint die Molding SET Hold im Display. Halten Sie ② gedrückt, bis SET Hold verschwindel und der Stadtcode zu blinken beginnt.

1. Wählen Sie mit Ⓐ und Ⓒ den gewünschten Stadtcode.

- Stellen Sie unboingt den Stadtcode der Hoimatstadt ein, bevor Sie andere Einstellungen ändern.

- Nähere Einzelheiten zu den Stadtcodes finden Sie in der „City Code Table“ (Stadtcode-Tabelle).

1. Schalten Sie zum Wählen der anderen Einstellungen das Blinken wie unten gezeigt mit Ⓓ: weiter.

• Die folgenden Schritte beschreiben nur das Konfi gurieren der Uhrzeiteinstellungen.

1. Wenn die zu ändernde Uhrzeiteinstellung blinkt, kann sie wie unten beschrieben mit Ⓐ und/oder Ⓒ geändert werden.

Anzelge Um dies zu tun: Tun Sie dies:
TYO	Stadcode ändern	A (nach Osten) und © (nach Wosten) vorwenden.
OFF	Zwischen Sommerzeit (On) und Standardzeit (OFF) umschalten.	A drücken.
12H	Uhrzeitformat zwischen 12 Stunden (12H) und 24 Stunden (24H) umschalten.	A drücken.
50	Sekunden auf 00 rücksetzen	A drücken.
10:58	Stunde oder Minuten ändern	A (1) und © ( ) verwenden.
2009 6,30	Jahr. Monst oder Tag ändern

1. Drücken Sie zweimal Ⓔ zum Schließen der Einstellanzeige.

Hinweis

- Näheres zum Wählen einer Heimatstadt und Konfigurieren der DST-Einstellung finden Sie unter „Vornehmen der Heimatstadt-Einstellungen“.

• Wenn das 12-Stunden-Format als Uhrzeitformal gewählt ist, wird bei Uhrzeiten im Bereich von Mittag bis 11:59 Uhr nachts ein P-Indikator (für „p.m.“ bzw. 2. Tageshälfte) angezeigt. Im 24-Stunden-Format werden alle Uhrzeiten von 0:00 bis 23:59 ohne einen P-Indikator angezeigt
• Der vorprogrammierte automatische Kalender der Uhr berücksichtigt die unterschiedlichen Längen der Monale und Schaltjahre. Wenn das Datum einmal richtig eingesleit wurde, muss es normalerweise nicht mehr geändert werden, es soll denn, die Batterie wurde ausgewechselt oder die Batterieladung ist auf Zustand 5 abgesunken.

Digitalkompass

Im Digitalkompass-Modus misst die Uhr über einen eingebauten Sensor in regelmäßigen Zeitabständen Magnetisch-Nord und zeigt eine von 16 Richtungen im Display an.

Digitalkompass-Messung vornehmen

1. Vergewissern Sie sich, dass die Uhr sich im Uhrzeit- oder einem Sensormodus befindet.
   • Die Sensomodi sind der Digitalkompass-Modus, der Barometer/Thermometer-Modus und der Höhenmesser-Modus.
2. Legen Sie die Uhr auf eine waagerechte Fläche. Falls Sie die Uhr am Handgelenk tragen, stellen Sie bitte sicher, dass sie waagerecht (zum Horizont) ausgerichtet ist.
3. Drehen Sie die Uhr mit der 12-Uhr-Position auf die gewünschte Richtung.
4. Drücken Sie © zum Starten der Digitalkompass-Messung. • Im Display erscheint COMP, was anzeigt, dass ein Digitalkompass-Vorgang läuft. • Näheres zu den Anzeigen im Display finden Sie unter „Digitalkompass-Anzeigen“.

Hinwels

- Wenn rechts vom Richtungsindikator ein Wert erscheint, bedeutet dies, dass die Anzeige des Richtungsspeichers angezeigt ist. Drücken Sie in diesem Falle (E), um die Richtungsspeicher-Anzeige zu schließen.

1. Wenn Sie die Benutzung des Digitalkompasses beenden möchten, schalten Sie dazu bitte mit Ⓓ in den Uhrzeitmodus zurück.

Digitalkompass-Anzeigen

• Wenn Sie die Digitalkompass-Messung mit © starten, erscheint anfangs COMP im Display, um anzuzeigen, dass ein Digitalkompass-Vorgang läuft.

• Elwa zwei Sekunden nach dem Starten des Digitalkompass-Messvorgangs erscheinen Buchstaben im Display, die angeben, in welche Richtung die 12-Uhr-Position zeigt. Darüber hinaus erscheinen vier Zeiger, die den magnetischen Norden, Süden, Osten und Wesien anzeigen.

• Nach Erhalt des ersten Messwerts nimmt die Uhr noch bis zu 20 Sekunden lang automatisch jede Sekunde eine neue Digitalkompass-Messung vor. Danach wird die Messreibe automatisch gestongel

• Der Richtungsindikator und Winkelwert zeigen jetzt --- an, womit die Digitalkompass-Messungen beondet sind.
• Während der 20 Sekunden, in denen die Uhr die Digitalkompass-Messungen abwickelt, ist die Beleuchtungsautomatik deaktiviert.
• Die folgende Tabelle zeigt die Bedeutungen der im Display angezeigten Abkürzungen für die Richtungen.

Richtung Bedeutung Richtung
N	Norden	NNE	Nordnordost	NE	Nordost	ENE	Oshnordost
E	Oslen	ESE	Olsüdost	SE	Südost	SSE	Südsüdost
S	Süden	SSW	Südsüdwest	SW	Südwest	WSW	Westsüdwest
W	Wesien	WNW	Weslnordwest	NW	Nordwest	NNW	Nordnordwest

• Der Fehlerbereich für den Richtungswert und den Richtungsindikator beträgt ±11 Grad, wenn die Uhr waagorocht (zum Horizont) ist. Falls zum Beispiel als Richtung Nordwest (NW) und 315 Grad angezeigt werden, kann die lalsächliche Richtung irgendwo zwischen 304 und 326 Grad liegen.
• Bille beachten Sie, dass Messungen, die ausgeführt werden, wenn die Uhr nicht waagerecht (zum Horizont) ist, einen großen Messfehler aufweisen können.
• Sie können den Richtungssensor neu kalibrieren, wenn Sie den Eindruck haben, dass die Richtungsanzeigen nicht korrekt sind.
• Ein laulender Richtungsmessvorgang wird vorübergehend unterbrochen, wenn die Uhr einen Alarmworgang (täglicher Alarm, Stundensignal, Countdown-Timeralarm) ausführt oder die Boleuchtung eingeschaltet wird (durch Drücken von ①). Der Messvorgang wird für seine restliche Dauer fortgesetzt, wenn der Vorgang, der die Unterbrechnung verursacht hat, beendet ist.
• Siehe „Vorsichtsmaßregeln zum Digitalkompass“ für wichtige Informationen zur Richtungsmessung.

Kalibrieren des Richtungssensors

Sie sollten den Richtungssensor neu kalibrieren, wenn Sie den Eindruck haben, dass die erhaltenen Anzeigen nicht mehr korrekt sind. Zum Kalibrieren stehen drei verschiedene Methoden zur Auswahl: Korrektur der magnetischen Deklination, bidirektionale Kalibrierung und Nordkalibrierung.

- Korrektur der magnetischen Deklination

Zum Korrigieren der magnelischen Deklination geben Sie einen Deklinationswinkel (Differenz zwischen Magnetisch-Nord und Geografie sch-Nord) ein, anhand dessen die Uhr Geographisch-Nord anzogen kann. Dieses Vorgehen ist geeignet, wenn auf der verwendeten Karte der Winkel der magnetischen Deklination angegeben ist. Blite beachten Sie, dass der Deklinationswinkel nur in Einheiten von ganzen Grad eingebogen werden kann, so dass der auf der Karte angegebene Wert gegebenenfalls gerundet worden muss. Wenn die Karte einen Deklinationswinkel von 7,4° anglot, sollten Sie 7° eingebon. Bei 7,6° geben Sie 8° ein und bei 7,5° können Sie 7° oder 8° eingebon.

• Bidirektionale Kalibrierung und Nordkalibrierung

Die bidirektionale Kallbrierung und die Nordkalibrierung kalbrieren die Genaugkeit des Richtungssensors mit Bezug auf Magnetisch-Nord. Verwenden Sie die direktionale Kalbrierung, wenn Sie Messungen an Orten mit Vorliegen starker magnetischer Felder vornehmen möchten. Diese Art der Kalbrierung sollte verwendet werden, wenn die Uhr aus irgendwelchen Gründen magnetisiert wird. Bei der Nordkalibrierung „instruieren“ Sie die Uhr, wo Norden liegt (der mit Hilfe eines anderen Kompasses oder sonstigen Hilfsmittels zu bestimmen ist).

Wichtig!

Je geneuer Sie die bidirektionale Kalbrierung vornehmen, desto besser ist die Genauigkeit der Anzeigen des Richtungssensors. Sie sollten die bidirektionale Kalbrierung vornehmen, wenn sich die Umgebung ändert, in der Sie den Richtungssensor benutzen, oder wenn Sie denn Eindruck haben, dass der Sensor- falsche Anzeigen lieiert.

Magnetische Deklination korrigieren

Richtungswari des Winkels der magnetischen Deklination (E, W oder OFF)

Winkelwert der magnetischen Deklination

1. Halten Sie im Digitalkompass-Modus (E) gedrückt, bis die aktuellen Einstellungen der magnetischen Deklination im Display zu blinken beginnen. Dies ist die Einstellanzeige. • Govor die Einstellungen der magnetischen Deklination zu blinken beginnen, erscheint die Meldung SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindelt und die Einstellungen der magnetischen Deklination zu blinken beginnen.

2. Korrigieren Sie mit Ⓐ (östlich) und Ⓔ (westlich) die Einstellungen. ▪ Nachstehend ist beschrieben, wie die Winkelrichtung der magnetischen Deklination eingestellt wird. OFF: Keine Korrektur der magnetischen Deklination. Bei dieser Einstellung beträgt der Winkel der magnetischen Deklination 0°.

E: Wenn Magnetisch-Nord östlich liegt (östliche Deklination) W: Wenn Magnetisch-Nord westlich liegt (westliche Deklination)

- Sie können mit diesen Einstellungen einen Wert im Bereich von W 90° bis E 90° wählen.

- Sie können die Korrektur der magnetischen Deklination ausschalten (OFF), indem Sie gleichzeitig Ⓐ und Ⓒ drücken.

• Die Illustration zeigt als Beispiel, welcher Wert einzugeben und welche Richtung einzustellen ist, wenn auf der Karle eine magnetische Deklination von 1° West angegeben ist.

1. Wenn die Einstellung wunschgemäß erfolgt ist, drücken Sie bitte (E) zum Schließen der Einstellanzeige.

Vorsichtsmaßregeln zur bidirektionalen Kalibrierung

• Zur bidireklionalen Kalibrierung können zwei entgegengeselzte Richtungen verwendet werden. Sie müssen allerdings sicherstellen, dass die beiden Richtungen einander um 180 Grad gegenüberliegen. Bitte beachten Sie, dass der Richtungssensor falsche Anzeigen liefert, wenn Sie diesen Vorgang nicht korrekt durchführen.
• Sorgen Sie bitte dafür, dass die Uhr während der laufenden Kalibrierung der beiden Richtungen nicht bewegt wird.
• Sie sollten die biodroktionale Kalibrierung in einer Umgebung mit gleichen Bodingungen wie an dem Ort durchführen, an dem die Messungen erfolgen sollen. Für Richtungsmessungen in offenem Gelände, z.B., sollten Sie auch die Kalibrierung in offenem Gelände durchführen.

Bidirektionale Kalibrierung durchführen

1. Hallen Sie im Digitalkompass-Modus (E) gedrückt, bis die aktuellen Einstellungen der magnetischen Deklination im Display zu blinken beginnen. Dies ist die Einstellanzeige.
2. Bevor die Einstellungen der magnetischen Deklination zu blinken beginnen, erscheinl die Meldung SET Hold im Display. Hallen Sie ⑥ gedrückt, bis SET Hold verschwindel und die Einstellungen der magnetischen Deklination zu blinken beginnen.
3. Drücken Sie ① zum Aufrufen der Anzeige für bidirektionale Kalibrierung.

4. Der Nordzeiger blinkt nun in der 12-Uhr-Position und das Display zeigt -1-, was anzeigt, dass die Uhr bereit für das Kalibrieren der ersten Richtung ist.

5. Legen Sie die Uhr in beliebiger Ausrichtung auf eine waagerechte Fläche und drücken Sie Ⓒ, um die erste Richtung zu kalibrieren.
   Während der laufenden Kalibrierung wird --- im Display angezeigt. Wenn die Kalibrierung erfolgreich war, zeigt das Display OK und -2- an und der Nordzeiger blinkt in der 6-Uhr-Position. Dies bedeutet, dass die Uhr bereil zum Kalibrieren der zweiten Richtung ist.

6. Drehen Sie die Uhr um 180 Grad.

7. Drücken Sie erneut ©, um die zweite Richtung zu kalibrieren.

8. Während der laufenden Kalibrierung wird --- im Display angezeigt. Wenn die Kalibrierung erfolgreich war, zeigt das Display OK an und wechselt dann auf die Anzeige des Digitalkompass-Modus (- - - ).

Nordkalibrierung durchführen

Wichtig!

Falls Sie sowohl die Nordkaliortierung als auch die bidirektionale Kalibrierung durchführen möchten, ist darauf zu achten, dass die bidirektionale Kalibrierung vor der Nordkaliortierung erfolgen muss. Dies ist erforderlich, weil die Einstellung einer erfolgten Nordkaliortierung durch eine nachfolgende bidirektionale Kalibrierung wieder gelöscht werden würde.

1. Halten Sie im Digitalkompass-Modus Ⓔ gedrückt, bis die aktuellen Einstellungen der magnetischen Deklination im Display zu blinken beginnen. Dies ist die Einstellanzeige.

2. Bevor die Einstellungen der magnetischen Deklination zu blinken beginnen, erscheint die Meldung SET Hold im Display. Halten Sie ② georückt, bis SET Hold verschwindet und die Einstellungen der magnetischen Deklination zu blinken beginnen.

3. Drücken Sie zweimal Ⓓ zum Aufrufen der Anzeige für Nordkalibrierung.

- Im Display erscheinl nun -N- (Norden).

1. Legen Sie die Uhr auf eine waagerechte Fläche und richtigen Sie sie so aus, dass ihre 12-Uhr-Position auf Norden zeigt (gemäß Messung mit einem anderen Kompass).

2. Drücken Sie © zum Starten des Kalibriervorgangs.

3. Während der laufenden Kalibrierung wird - - - im Display angezeigt. Wenn die Kailbrierung erfolgreich war, zeigt das Display OK an und wechselt dann in den Digitalkompass-Modus (- - -).

Richtungsspeicher

12-Uhr-Position Richtungsspeicher- Richtungswinkel Nordzeiger 315 -10:58 D E I A B C Richtungswinkel des aktuell Moswerts Richtungspeicher- zeger

Richtungsspelcher- anzeige

Sie können die erhaltenen Richtungsdalen speichern und bei nachfolgenden Digitalkompass-Messungen wieder abrufen. Die Anzeige des Richtungsspeichers zeigt den Richtungswinkel der gespeicherten Richtung sowie einen Indikator an, der ebenfalls die gespeicherte Richtung zeigt. Wenn Sie Digitalkompass-Messungen bei im Display angezeigter Richtungsspeicheranzeige vornehmen, werden sowohl der Richtungswinkel (zur 12-Uhr-Position der Uhr) der aktuellen Digitalkompass-Messung als auch die aktuell im Richtungsspeicher gespeicherten Richtungsinformationen angezeigt.

Einen Richtungswinkel-Messwert im Richtungsspeicher speichern

1. Drücken Sie © zum Starten eines Digitalkompass-Messvorgangs. • Falls bereits ein Richtungsspeicher-Richtungswinkelwert angezeigt ist, bedeutet dies, dass die Richtungspeicheranzeige im Display angezeigt ist. Drücken Sie in solchen Fällen (E), um den aktuell im Richtungsspeicher gespeicherten Wort zu löschen und die Richtungsspeicheranzeige zu schließen.

2. Drücken Sie während der 20 Sekunden, in denen der Digitalkompass Messbetrieb abläuft, den Knopf (E), um den aktuellen Richtungswinkel-Messwert in den Richtungsspeicher zu geben.

3. Der Richtungsspeicher-Richtungswinkel blinkt etwa eine Sekunde lang, während er im Richtungsspeicher gespeichert wird. Danach erscheint die Richtungsspeichenanzeige (die den Richtungsspeicher-Richtungswinkel zeigt) und ein 20 Sekunden länger Richtungsmessvorgang beginnt.

4. Während die Richtungsspeichersanzeige angezeigt ist, können Sie mit ① einen neuen 20-Sekunden-Richtungsmessvorgang starten, der den Richtungswinkel für die Richtlung anzeigt, auf die die 12-Uhr-Position der Uhr ausgerichtet ist. Der Richtungswinkel der aktuellen Messungen erlischt aus dem Display, wenn der Richtungsmessvorgang beendet ist.
5. Während der ersten 20 Sekunden nach Aufrufen der Richtungsspeicheranzeige sowie während der 20-Sekunden-Richtungsmessung mit im Display angezeigter Richtungsspeicheranzeige wird die im Speicher gespeicherte Richtung durch einen Richtungsspeicheranzeiger im Display angezeigt.
6. Drücken von (E) bei angezeigter Richtungsspeicheranzeige löscht den aktuell im Richtungsspeicher enthaltenen Richtungswinkel und startet eine 20-Sekunden-Richtungsmessung.

Benutzung des Digitalkompasses beim Bergsteigen oder Wandern

In diesem Abschnitt werden drei praktische Beispiele für die Nutzung der Digitalkompassfunktionen der Uhr vorgestellt.

• Ausrichten einer Landkarte und Bestimmen des aktuellen Standorts Beim Bermansteigen und Wandern ist wichtig, ein gutes Bild davon haben. wo man sich aktuell befindet. Dazu ist es erforderlich, die Landkarte richtig, auszurichten ^1 , o.h. diese so zu halten, dass die eingezeichneten Richtungen mit den tatsächlichen Richtungen am Standort überestimmen. Dabei geht es im Wesentlichen darum, Norden auf der Karte auf den von der Uhr angezeitigten Norden auszurichten.
• Bestimmen der Richtung zum Ziel

- Bestimmen des Richtungswinkels zum Ziel auf der Karte und Einschlagen der betreffenden Richtung

Landkarte ausrichten und aktuellen Standort lokalisieren

1. Positionieren Sie das Handgelenk mit der Uhr so, dass deren Zifferblatt waagerecht liegt.
2. Drücken Sie im Uhrzeit- oder einem Sensormodus den Knopf Ⓐ, um eine Kompassmessung vorzunehmen. • Das Messresultat erscheint nach etwa zwei Sekunden im Display.

Auf Karte

angegebener Norden N Aktueller Standort N 108° #18

Von Nordzeiger angezeigter Norden

1. Drehen Sie, ohne dabei die Uhr zu bewegen, die Karle so, dass Norden auf der Karte mit dem von der Uhr angezeigten Norden übereinstimmt.
2. Falls die Uhr auf Anzeige von Magnetisch-Nord geschaltet ist, richten Sie die Karte bitte mit Magnetisch-Nord auf die Anzeige der Uhr aus. Falls die Uhr auf Anzeige von Geografi sch-Nord geschaltet ist, richten Sie die Karte bitte mit Geografi sch-Nord auf die Anzeige der Uhr aus. Näheres finden Sie unter „Kaliorieren des Richtungssensors“.
   • Dies richtet die Karte richtig für den aktuellen Standort aus.
3. Bestimmen Sie Ihren Standort anhand der geografi schen Konturen in der Umgebung.

Richtung zum Ziel bestimmen

N Zielort Aktueller Standort N 12-Uhr- Position

1. Richten Sie die Karte so aus, dass Norden auf der Karte mit dem von der Uhr angezeigten Norden übereinstimmt, und bestimmen Sie Ihren aktuellen Standort.
2. Näheres zum Ausführen der obigen Schritte finden Sie unter „Landkarte ausrichten und aktuellen Standort lokalisieren“.
3. Richten Sie die Karte so aus, dass der Zielort auf der Karte geradeaus vorausliegt.
4. Positionieren Sie das Handgelenk mit der Uhr so, dass deren Zifferblatt waagerecht liegt.
5. Drücken Sie im Uhrzeit- oder einem Sensormodus den Knopf ©, um eine Kompassmessung vorzunehmen.
   • Das Messresultat erscheint nach etwa zwei Sekunden im Display.
6. Halten Sie die Karte weiter vor sich und drehen Sie sich, bis der von der Uhr angezeigte Norden und die Nordrichtung auf der Karte miteinander übereinstimmen.
7. Damit ist die Karle am aktuellen Standort so positioniert, dass die Richtung zum Ziel geradeaus voraus liegt.

Richtungswinkel zum Ziel auf der Karte bestimmen und die betreffende Richtung einschlagen

N' Zielort Aktueller Standort N 12-Uhr- Position -10:58 ©

1. Richten Sie die Karte so aus, dass Norden auf der Karte mit dem von der Uhr angezeigten Norden übereinstimmt, und bestimmen Sie Ihren aktuellen Standort.

2. Näheres zum Ausführen der obigen Schritte finden Sie unter „Landkarte ausrichten und aktuellen Standort lokalisieren“.

3. Ändern Sie, wie links in der Illustration gezeigt, Ihre Position so, dass Sie (zusammen mit der 12-Uhr-Position der Uhr) der Zielrichtung zugewandt sind, wobei die Karte mit Ihrer Nordrichtung auf den von der Uhr angezeigten Norden ausgerichtet bleiben muss. • Falls es schwierig ist, bei der Ausführung des obigen Schritts die richtige Ausrichtung beizubehallen, bewegen Sie sich stattdessen zunächst in die korrekte Position (12-Uhr-Position der Uhr zeigt auf des Ziel), ohne sich Gedanken über die Ausrichtung der Karte zu machen. Führen Sie dann erneut den Schritt 1 aus, um die Karte auszurichten.

12-Uhr Position Nordzeiger Richtungs- speicher-zeiger C 7 B A E I Richtungswinkel des aktuellen Messwerts Richtungsspeicher- Richtungswinkelwert

1. Drücken Sie im Uhrzeit- oder einem Sensormodus den Knopf ©, um eine Kompassmessung vorzunehmen.

2. Drücken Sie © bei laufender Richtungswinkelmessung, um die aktuell angezeigte Richtung im Richtungsspeicher abzuspeichern.

- Der im Richtungsspeicher gespeicherte Richtungswinkolwert und Zeiger bleiben etwa 20 Sekunden lang im Display angezeigt. - Näheres finden Sie unter „Richtungsspeicher“.

1. Sie können den Weg jetzt fortsetzen, indem Sie darauf achten, dass der Richtungsspeicherzeiger in der 12-Uhr-Position bleibt. • Zum erneuten Anzeigen des Richtungsspeicher- Richtungswinkelwerts und des Richtungsspeicherzeigers drücken Sie bitte ©.

- Wenn Sie (E) drücken, während der Richtungsspeicher-Richtungswinkelwert und der Richtungsspeicherzeiger im Display angezeigt sind, öscht dies die in Schritt 3 gespeicherten Richtungsspeicherdaten und ersetzt sie durch die Daten der aktuellen Richtungsmessung.

Hinweis

- Beim Bergsteigen oder Wandern kann es aufgrund der Umstände oder geografi schern Konturen unmöglich sein, einen geradlinigen Kurs zu halten. Kehren Sie in solchen Fällen bitte zu Schritt 1 zurück und speichern Sie die neue Zielrichtung.

Vorsichtsmaßregeln zum Digitalkompass

Die Uhr besitzt einen eingebauten magnetischen Richtungssensor, der auf den Erdmagnetismus bezogen ist. Dies bedeutet, dass diese Uhr als Norden Magnetisch-Nord anzeigt, das von Geografi sch-Nord etwas abweicht. Der magnetische Nordpol liegt in Nordkanada, während der magnetische Südpol in Südaustralien gelegen ist. Bitte beachten Sie, dass bei allen magnetischen Kompassen die Differenz zwischen Mangetisch-Nord und Geografi sch-Nord um so größer ist, je stärker man sich an einen der magnetischen Pole annähert. Sie sollten auch daran denken, dass manche Karten Geografi sch-Nord (anstelle von Magnetisch-Nord) angeben, was bei der Benutzung solcher Karten mit dieser Uhr entsprechend zu berücksichtigen ist.

Ort

• Bei Richtungsmessung in der Nähe von starken Magnetfeldern können sich beträchtliche Fehler in den Anzeigen ergeben. Aus diesem Grund sollte vermieden werden, Richtungsmessungen in der Nähe der folgenden Arten von Objekten vorzunehmen: Dauermagnete (magnelsche Halskellen usw.), massives Metall (Metallären, Spinde usw.), Hochspannungsleitungen, Antennendrähle, Haushallsgeräte (Fernseher, Personal Computer, Waschmaschinen, Gefinnerluhen usw.)
• Genaue Richtungsanzeigen sind in einem Zug, Boot oder Flugzeug usw. nicht möglich.
• Genaue Anzeigen sind auch nicht im Inneren von Gebäuden, insbesondere aus Stahlbeton, möglich. Dies geht darauf zurück, dass das Metallgerippe solcher Strukturen Magnetismus von Geräten usw. aufnimmt.

Lagerung

- Die Genauigkeit des Richtungssensors kann sich verschlechtern, wenn die Uhr magnetisiert wird. Aus diesem Grunde sollte die Uhr so verwahrt werden, dass sie keinen Magneto oder anderen Quellen von Magnetfeldern ausgesetzt ist, darunter: Dauermagnete (magnetische Halsketten usw.) und Haushaltsgeräte (Fornescher, Personal Computer, Waschmaschinen, Gefriedruhen usw.)

- Wenn Sie vermulen, dass die Uhr magnetisiert worden ist, führen Sie bille den unter „Bidrektionale Kalibrierung durchführen“ beschriebenen Vorgang aus.

Barometer/Thermometer

Die Uhr besitzt einen Drucksensor zur Messung des Luftdrucks (barometrischer Druck) und einen Temperatursensor zur Messung der Temperatur.

Luftdruck Druckdifferenzzeiger

Barometer/Thermometer-Modus aufruten und schließen

1. Drücken Sie im Uhrzeit- oder einem Sensormodus den Knopf Ⓑ, um den Barometer/Thermometer-Modus aufzurufen.

- Im Display erscheinf BARO, was anzeigl, dass die Luftdruck- und Temperaturmessungen angelaufen sind. Die Messresultale erscheinen nach etwa fünf Sekunden im Display.

- Nach Drücken von ⑧ nimmt die Uhr während der ersten fünf Minuten alle fünf Sekunden und danach alle zwei Minuten Messungen vor.

1. Drücken Sie ① zum Zurückkehren in den Uhrzeitmodus. • Die Uhr wechsel automatisch in den Uhrzeitmodus zurück, wenn nach Ausrufen des Barometer/Thermometer-Modus etwa eine Stunde lang keine Bedienung mehr erfolgt.

Luftdruck und Temperatur messen

Drücken Sie im Uhrzeit- oder einem Sensormodus den Knopf (B).
- Dies startel automatisch die Messungen von Luftdruck und Temperatur.
- Sie können die Luftdruck- und Temperaturmessung auch jederzeit durch Drücken von ⑧ im Barometer/Thermometer-Modus durchführen.
- Es kann bis zu vier oder fünf Sekunden dauern, bis nach dem Aufrufen des Barometer/Thermometer Modus die Luftdruckanzeige erscheint.

Luftdruck

- Der Luftdruck wird in Einheiten von 1 hPa (oder 0.05 inHg) angezeigt. - Der angezeigte Luftdruckwert wechselt auf - - - , wenn der gemessene Luftdruck nicht im Bereich von 260 hPa bis 1.100 hPa (7,65 inHg bis 32,45 inHg) liegt. Der Luftdruckwert wird wieder angezeigt, sobald der gemessene Luftdruck wieder im zulässigen Bereich liegt.

Temperatur

- Die Temperatur wird in Einheiten von 0,1°C (oder 0,2°F) angezeigt. - Der angezeigte Températurwert wechselt auf - - °C (oder °F), wenn die gemessene Temperatur nicht im Bereich von -10,0°C bis 60,0°C (14,0°F bis 140,0°C) liegt. Der Temperaturwert wird wieder angezeigt, sobald die gemessene Temperatur wieder im zulässigen Bereich liegt.

Anzeigeeinheiten

Sie können zwischen Hektopascal (hPa) und InchesHg (inHg) als Anzeigeeinheit für den gemessenen Luftdruck und zwischen Celsius (°C) und Fahrenheit (°F) als Anzeigeeinheit für die gemessene Temperatur wählen. Siehe „Anzeigeeinheiten für Temperatur, Luftdruck und Höhe vorgeben“.

Luftdruckgrafi k

LuftdruckgrafikLuftdruckgra

Der Luftdruck zeigt Änderungen der Atmosphäre an. Durch die Überwachung dieser Änderungen ist es möglich, mit angemessener Genauigkeit das Wetter vorherzusagen. Diese Uhr misst automatisch alle zwei Stunden (zur 30. Minute jeder geradzahligen Stunde) den Luftdruck. Die Uhr verwendet die Messdaten zur Erstellung einer Luftdruckgrafik und zur Anzeige der Luftdruckdifferenz über einen Zeiger.

Lesen der Luftdruckgrafi k

Die Luftdruckgrafi k zeigt die Messwerte vorheriger Messungen aus einem Zeitraum von bis zu 24 Stunden.

Luftdruck

- Die waagerechte Achse der Gralkist die Zeitachse, auf der jeder Punkt für zwei Stunden steht. Der am weitesten rechts liegende Punkt zeigt den jüngsten Wert.

• Die senkrechte Achse der Grafi k repräsentiert den Luftdruck, wobei jeder Punkt für die relative Differenz zwischen seinem Wert und dem der dazu benachbarten Punkte steht. Jeder Punkt repräsentiert 1 hPa.

Nachstehend ist gezeigt, wie die in der Luftdruckgrafi k erscheinenden Daten interpretiert werden.

Ein ansteigender Verlauf bedeutet in der Regel, dass das Wetter besser wird.

Ein absinkender Verlauf bedeutet in der Regel, dass das Wetter schlechter wird.

Hinweis

• Bei plötzlichen Welter- oder Temperaturänderungen kann die Kurve der vorhörigen Messworte das Display nach oben oder unten überschreiten. Die gesamte Grafi k wird sichtbar, wenn sich die Luftdruckverhältnisse stabilisieren.
• Die folgenden Bedingungen haben zur Folge, dass der Luftdruck-Messwert ausgeleassen wird und für diesen kein Punkt in die Luftdruckgrafi k angezeigt wird.
• Luftdruck-Messwerte außerhalb des Bereichs (260 hPa bis 1.100 hPa bzw. 7,65 inHg bis 32,45 inHg)
• Sensorstörung

Luftdruck-Differenzzeiger

Luftdruck-Differanzzeiger

Dieser Zeiger zeigt die relative Differenz zwischen dem jüngsten in der Luftdruckgrali k angezeigten Luftdruckwert und dem im Barometer/ Thermometer-Modus angezeigten aktuellen Luftdruckwert an.

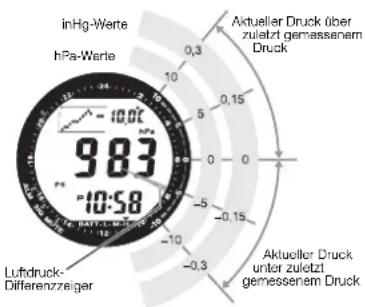

Ablesen des Luftdruck-Differenzzeigers

Die Druckdifferenz wird in Einheiten von 1-hPa im Bereich von ±10 hPa angezeigt.

- Der nebenslehende Screenshot zeigt als Beispiel, wie der Zeiger eine berechnete Druckdifferenz von circa -5 hPa (circa -0,15 inHg) anzeigt.

- Als Standardvorgabe wird der Luftdruck in hPa berechnet und angezeigt. Wie in der Illustration gezeigt, kann die Luftdruckdifferenz auch in inHg-Einheiten (1 hPa ≦ 0,03 inHg) angezeigt werden.

inHg-Werte hPa-Werte 983 10:58 Aktualer Druck über zuletzt gemassenem Druck Lufdruck-Differenzzeiger Aktueller Druck unter zuletzt gemessenem Druck

Luftdruck- und Temperatursensor-Kalibrierung

Die eingebauten Sensoren für Luftdruck und Temperatur sind bereits ab Werk kalibriert und erfordern normalerweise keine weitere Anpassung. Falls Sie feststellen sollten, dass die Luftdruck- und Temperaturanzeigen der Uhr größere Fehler aufwelsen, können Sie den Sensor zur Korrektur der Fehler neu kalibrioren.

Wichtig!

• Eine falsche Kalibrierung des Luftdrucksensors kann zu falschen Messwerten führen. Bevor Sie den Kaliboriervorgang ausführen, vergleichen Sie bitte die von der Uhr erzeugten Messwerle mit denen eines anderen zuverlässigen und genauen Barometers.
• Eine falsche Kalibrierung des Temperatursensors kann zu falschen Messworten führen. Bitte lesen Sie das Folgende gründlich durch, bevor Sie etwas unternehmen.
• Vergleichen Sie bitte die von der Uhr erzeugten Messwerte mit denen eines anderen zuverlässigen und genauen Thermometers.
• Falls eine Anpassung erforderlich ist, nehmen Sie die Uhr bitte vom Handgelenk ab und warten Sie zunächst 20 bis 30 Minuten, damit sich die Temperatur der Uhr stabilisieren kann.

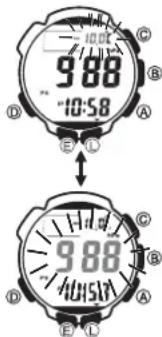

Luftdruck- und Temperatursensor kalibrieren

9:88 10:58 9:88 10:57

1. Drücken Sie im Uhrzeit- oder einem Sensormodus den Knopf (☒), um den Barometer/Thermometer-Modus aufzurufen.
2. Halten Sie (E) gedrückt, bis der aktuelle Temperaturwert im Display zu blinken beginnt. Dies ist die Einstellanzeige.
3. Bevor der Temperaturwert zu blinken beginnt, erscheint die Meldung SET Hold im Display. Halten Sie Ⓔ gedrückt, bis SET Hold vorschwindet.
4. Schalten Sie das Blinken mit Ⓓ zwischen Temperatur und Luftdruck um, um den zu kalibrierenden Wert zu wählen.
5. Stellen Sie mit Ⓐ(+) und Ⓒ(-) den Kalibrierwert in den unten gezeigten Einheiten ein.

Temperatur

Luftdruck

0.1°C (0.2°F)

1 hPa (0,05 inHg)

- Zum Zurücksetzen des aktuell blinkenden Werts auf seine anfängliche Vorgabo-Einstellung drücken Sie bitte gleichzeitig Ⓐ und Ⓑ. An der blinkenden Stelle erscheint für etwa eine Sekunde OFF, gefolgt vom anfänglichen Vorgabewert.

1. Drücken Sie Ⓔ zum Zurückrufen der Barometer/Thermometer-Modusanzeige.

Vorsichtsmaßregeln zu Barometer und Thermometer

• Der eingebaute Drucksensor der Uhr misst Änderungen des Luftdrucks, die dann zur Vorhersage des Wetters herangezogen werden können. Er ist nicht zur Verwendung als Präzisionsinstrument für offi zielle Wettervorhersagen oder Wetterberichte bestimmt.
• Die Anzolgon des Drucksoners können durch plötzliche Temperaturänderungen beeinflusst werden.
• Die Temperaturmessungen werden durch Ihre Körpertemperatur (beim Tragen der Uhr), direkte Sonnenbestrahlung und Feuchtigkeit beeinflusst. Für eine gemauree Temperaturmessung nehmen Sie die Uhr bitte vom Handgelenk ab, legen Sie sie an einen gut belüfteten Ort ohne direkte Sonne und wischen Sie jedwede Feuchtigkeit vom Gehäuse ab. Es dauert ungefähr 20 bis 30 Minuten, bis das Gehäuse der Uhr die vorliegende Umgebungstemperatur erreicht.

Höhenmesser

Die Uhr zeigt auf die Luftdruckmessungen eines eingebauten Drucksensors bezogene Höhenwerte an.

Wie der Höhenmesser die Höhe misst

Der Höhenmesser kann die Höhe anhand eigener vorprogrammierter Werte (Methode mit Anfangsvorgabe) oder mit Bezug auf eine von Ihnen angewiesene Bezugshöhe messen.

Bel Höhenmessung anhand vorprogrammierter Werte

Die vom Luftdrucksensor der Uhr erzeugen Daten werden mittels auf die Internationale Standard-Atmosphäre (ISA) bezogener Umrechnungswerte, die im Speicher der Uhr gespeichert sind, in die ungefähre Höhe umgerechnet.

Bei Höhenmessung mit Verwendung einer von Ihnen eingestellten Bezugshöhe

Nachdem Sie eine Bezugshöhe eingegeben haben, rechnet die Uhr die

- Beim Borgsteigen können Sie den Bezugshöhenwert anhand unterwogs vorgefundener Angaben einstellen oder den Wert von einer Karte ablosen. Danach bieten die von der Uhr erzeugten Höhenanzeigen eine höhere Genauigkeit als bei Messung ohne einen Bezugshöhenwert.

Höhenmessungen vornehmen

. Vergewissern Sie sich, dass die Uhr auf den Uhrzeit- oder einen Sensormodus geschaltet ist.

• Die Sensormodi sind der Digitalkompass-Modus, der Barometer/Thermometer-Modus und der Höhenmesser-Modus.

1. Drücken Sie Ⓐ zum Starten der Höhenmessung.

2. ALTI erscheint im Display, was anzeigt, dass die Höhonmessung angelaufen ist. Der erste Messwert erscheint nach etwa vier bis fünf Sekunden im Display.

3. Der aktuelle Höhenwert wird in Einheiten von 5 Meter (20 Fuß) angezoigt.
4. Nach Erhalt des ersten Messwerts wiederholt die Uhr die Messung automatisch alle fünf Sekunden während der ersten drei Minuten und danach alle zwei Minuten (bei Verwendung der Worksvorgabe).
5. Wenn Sie die Uhr im Höhenmessormodus bolassen, aktualisiert sie regelmäßig den angezeigten Höhenwert und zeigt in grali scher Form den Verlauf der Messwerte an.

6. Anhand der Anleitungen unter „Wählen der Messmethode für automatische Höhenmessung“ können Sie einstellen, nach welcher Messmethode die automatische Höhenmessung erfolgen soll.

7. Zum Beenden des Höhenmessbetriebs drücken Sie bitte ①, um wieder in den Uhrzeitmodus zu wechseln und die automatische Messung zu stoppen.

- Die Uhr wechselt automatisch in den Uhrzeitmodus zurück, wenn nach dem Aufrufen des Höhenmessermodus etwa 24 Stunden lang keine Bedienung mehr erfolgt ist (unter den Einstellungen der Werksvorgabe).

Lesen der Höhengrafl k

Die Höhengrafi k zeigt die Werte aus den automatischen Messungen des Höhenmessermodus im Zeitverlauf.

• Die senkrechte Achse der Grafi k ist die Höhenachse, auf der jeder Punkt 10 Meter (40 Fuß) repräsentiert.
- Die waagerechte Achse ist die Zeitachse. Bei den Höhenmessungen in der ersten drei Minuten nach Beginn des Höhenmesser-Messbetriebs steht jeder Punkt für fünf Sekunden. Danach steht jeder Punkt für zwei Minuten (unter den Einstellungen der Worksvergabe).
- Bei außerhalb des Bereichs liegenden Messwerten und etwaigen Messfehlern bleibt die Punktesäule an der entsprechenden Stelle leer (übersprungen).

Hinweis

• Der Messbereich für die Höhe beträgt –700 bis 10.000 Meter (–2.300 bis 32.800 Fuß)
  • Die Höhenwertanzeige wechselt auf ---, wenn der Messwerte nicht im Messbereich liegt. Der
  Höhenwert wird wieder angezeigt, sobald die gemessene Höhe wieder im zulässigen Bereich liegt.
• Normalerweise basieren die angezeigten Höhenwerte auf den vorprogrammierten Umrechnungswerten der Uhr. Wenn Sie möchten, können Sie auch einen Bezugshöhenwort eingeben. Siehe „Vorgeben eines Bezugshöhenwerls“.
• Als Anzeigeeinheit für die Höhenwerte kann zwischen Metern (m) und Fuß (fl) gewählt werden. Siehe „Anzeigeeinheiten für Temperatur, Luftdruck und Höhe vorgeben“.

Wählen der Messmethode für automatische Höhenmessung

Für die automatische Höhenmessung kann zwischen den beiden folgenden Messmethoden gewählt werden.

0'05. Messung in Fünf-Sekunden-Intervallen über eine Stunde

2'00. Messung in Fünf-Sekunden-Intervallen über die ersten drei Minuten, gefolgt von Zwei-Minuten-Intervallen über circa 24 Stunden.

Hinweis

Wenn im Höhenmessormodus keiner der Knöpfe mehr betätigt wird, wechselt die Uhr automatisch in den Uhrzeitmodus zurück; dies erfolgt nach 24 Stunden (gewählte Messmethode: 2'00) bzw. einer Stunde (gewählte Messmethode: 0'05).

Methode der automatischen Höhenmessung wählen

1. Halten Sie im Höhenmessermodus (E) gedrückt, bis der Wert der aktuellen Bezugshöhe zu blinken beginnt. Dies ist die Einslellanzeige. • Bevor die Bezugshöhe zu blinken beginnt, erscheinl die Meldung SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindet.

2. Drücken Sie ⓝ zum Anzeigen der aktuellen Einstellung der automatischen Höhenmessmethode.

- Daraufhin blinkt entweder 0'05 oder 2'00 im Display.

1. Drücken Sie Ⓐ zum Umschalten der automatischen Höhenmessmethode zwischen 0°05 und 2°00.

2. Drücken Sie Ⓔ zum Schließen der Einstellanzeige.

Nutzen des Höhendifferenzwerts

HöhendifferenzHöhend

Die Anzeige des Höhenmessormodus umfasst auch einen Höhendifferenzwert, der die Höhenänderung gegenüber einem von Ihnen festgelegten Bezugspunkt angibt. Der Höhendifferenzwert wird mit jeder Höhenmessung durch die Uhr aktualisiert.

- Der Bereich des Höhendifferenzwerts beträgt -3.000 Meter (-9.980 Fuß) bis 3.000 Meter (9.980 Fuß).

- Anstelle des Höhendifferenzwerls wird--- angezeigt, wenn der gemessene Wert nicht im zulässigen Bereich liegt.

- Einige praxisnahe Beispiele für die Nutzung dieser Funktion finden Sie unter „Nutzen des Höhendifferenzwerts beim Bergsteigen oder Wandern“.

Höhendifferenz-Ausgangspunkt festlegen

Drücken Sie im Höhenmessermodus den Knopf (E).

Die Off hirsst die Höhe und Regismit das Resultiert als den Höhendifferenzwert-Ausgangspunkt. Der Höhendifferenzwert wird dabei auf Null rückgesetzt.

Nutzen des Höhendifferenzwerts beim Bergsteigen oder Wandern

Wenn Sie beim Bergsteigen oder Wandern einen Höhendifferenz-Ausgangspunkt einstellen, können Sie im Weiteren mühelos den Höhenunterschied des jeweiligen Standorts gegenüber dem betreffenden Ausgangspunkt kontrollieren.

Höhendifferenzwert nutzen

1. Kontrollieren Sie im Höhenmessermodus, dass ein Höhenwert im Display angezeigt ist.

- Falls kein Höhenwerl angezeigt ist, drücken Sie bitte (A) zum Vomehmen einer Messung. Näheres finden Sie unter „Höhenmessungen vornehmen“.

1. Bestimmen Sie anhand der Höhenlinien auf der Karte die Höhendifferenz zwischen Ihrem aktuellen Standort und dem Zielort.

2. Drücken Sie im Höhenmessermodus den Knopf (E), um den aktuellen Standort als Höhendifferenz-Ausgangspunkt anzuweisen.

- Die Uhr misst die Höhe und registriert das Resultat als den Höhendifferenzwert-Ausgangspunkt. Der Höhendifferenzwert wird dabei auf Null rückgesetzt.

1. Vergleichen Sie bei der Annäherung an den Zielort die anhand der Karte bestimmte Höhendifferenz mit dem von der Uhr ermittelten Höhendifferenzwert.

- Wenn beispielsweise die Höhendifferenz zwischen dem aktuellen Slandort und dem Zielort laut Karle +80 Meter beträgt, wissen Sie, dass Sie sich ungefähr auf der Zielhöne befinden, wenn die Uhr als Höhendifferenzwert +80 Meter anzeigt.

Vorgeben eines Bezugshöhenwerts

Die von der Uhr angezeigten Höhenwerte unterliegen einem Messfehler durch Luftdruckänderungen. Aus diesem Grunde wird empfohlen, den Bezugshöhenwert möglichst zu aktualisieren, wenn ein solcher Wert beim Klettem verfügbar ist. Nachdem Sie einen Bezugshöhenwert eingestellt haben, passt die Uhr die Umrechnung des Luftdrucks in Höhe entsprechend an diesen Wert an.

Einen Bezugshöhenwert eingeben

Halten Sie im Höhenmessermodus (E) gedrückt, bis der Wert der aktuellen Bezugshöhe zu blinken beginnt. Dies ist die Einstellanzeige. - Bevor der Bezugshöhenwert zu blinken beginnt, erscheint die Meldung SET Hold im Display. Hallen Sie (E) gedrückt, bis SET Hold verschwindel.

1. Drücken Sie A (+) bzw. C (-), um den Bezugshöhenwert in Schritten von 5 Metern (20 Fuß) wunschgemäß einzustellen.
2. Stellen Sie einen Bezugshöhenwert ein, der auf genauen Höhenangaben zum aktuellen Standort von einer Karte usw. basiert.

- Der Einstellbereich für den Bezugshöhenwert beträgt –10.000 bis 10.000 Meter ( -32.800 bis 32.800 Fuß).

- Gleichzeitiges Drücken von Ⓐ und Ⓑ schaltet auf OFF (kein Bezugschöhenwert) zurück, wodurch die Uhr die Umrechnung des Luftdrucks in Höhe mit Bezug auf nur die vorprogrammierten Daten vornimmt.

1. Drücken Sie Ⓔ zum Schließen der Einstellanzeige.

Arten von Höhendaten

Die Uhr kann zwei Arten von Höhendaten speichern: Manuell gespeicherte Datensätze und automatisch gespeicherte Werte (kleinster Wert, größer Wert, Vertikalaufstieg, Vertikalabstieg)

• Die gespeicherten Daten können im Datenabrufmodus eingesehen werden. Näheres finden Sie unter „Einschen von Höhendatensätzen“.

Manuell gespeicherte Datensätze

Mit jeder Ausführung des nachstehenden Vorgangs im Höhenmessermodus erzeugt und speichert die Uhr einen Datensatz, der die aktuell angezeigte Höhe zusammen mit Datum und Uhrzeit der Messung umfasst. Der Speicher fasst bis zu 25 manuell gespeicherte Datensätze, die von REC01 bis REC25 nummeriert worden.

Manuelle Messung speichern

. Kontrollieren Sie im Höhenmessermodus, dass ein Höhenwert im Display angezeigt ist.
- Falls kein Höhenwert angezeigt ist, drücken Sie bitte ① zum Vornehmen einer Messung. Naheres finden Sie unter „Höhenmessungen vornehmen“.
2. Halten Sie Ⓐ gedrückt, bis REC Hold im Display erscheint und dann verschwindet. Geben Sie Ⓐ frei, wenn Hold verschwunden ist.
- Dies gibt den aktuell angezeigten Höhenwert zusammen mit der Messzeit und dem Datum als manuell gespeicherten Messdatensatz in den Speicher ein.
• Die Uhr wechselt automatisch zur Anzeige des Höhenmessormodus zurück, wenn der Speichervorgang beendet ist.
- Dor Speicher bietet Platz für insgesamt 25 manuell gespeicherte Messdatensätze. Falls im Speicher bereits 25 manuell gespeicherte Messdatensätze enthalten sind, wird durch den obigen Vorgang automatisch der älteste Datensatz gelöscht, um Platz für den neuen zu machen.

Automatisch gespeicherte Werte

Im Speicher unterhält die Uhr zwei Sätze (Satz 1 und Satz 2) aus automatisch gespeicherten Werten.

Satz 1 Satz 2
Größte Höhe (MAX-1)	Größte Höhe ( MAX-2)
Kleinste Höhe (MIN-1)	Kleinste Höhe ( MIN-2)
Vartikalaufstieg (ASC-1)	Vartikalaufstieg (ASC-2)
Vartikelabsleg (DSC-1)	Vartikelabsleg (DSC-2)

- Diese Werte werden bei der Vornahme von Höhenmessungen automatisch von der Uhr kontrolliert und aktualisiert.

Wie die größten und kleinsten Werte aktualisiert werden

Wenn sich die Uhr im Höhenmessermodus befi ndet, führt sie automatisch Höhenmessungen mit dem von der Messmethode für automatische Höhenmessung vorgegebenen Intervall durch. Bei jeder Messung vergleicht die Uhr die aktuelle Anzeige mit den Werten von MAX (MAX-1 und MAX-2) und MIN (MIN-1 und MIN-2). Dabei ersetzt Sie den Wert von MAX, wenn der aktuelle Messwert größer MAX ist, und den Wert von MIN, wenn der aktuelle Messwert kleiner als MIN ist.

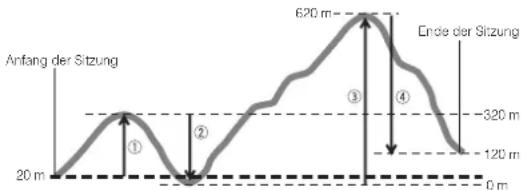

Wie die Werte des vertikalen Aufstiegs/Abstiegs aktualisiert werden

Die auf der Tour des oben gezeigten Beispiels in der Höhenmessermodus-Messsitzung erzeugten Werte für den vertikalen Aufstieg und Abstieg werden wie folgt berechnet.
Vertikalaufstieg: ① (300 m) + ③ (620 m) = 920 m
Vertikalabstieg: ② (320 m) + ④ (500 m) = 820 m
- Das Aufrufon des Höhenmessermodus startt eine neue Sitzung der automatischen Höhenmessung, wobei die aktuellen Werte ASC (ASC-1 und ASC-2) und DSC (DSC-1 und DSC-2) aber nicht rückgesetzt oder geändert werden. Dies bedeutet, dass als Anfangswerte für ASC und DSC einer neuen Sitzung der automatischen Höhenmessung die Werte herangezogen werden, die sich aktuell im Speicher befinden. Jedes Mal. wenn eine automatische Höhenmessermodus-Messsitzung durch Rückkehr in den Uhrzeitmodus beendet wird, wird der Vertikalaufstiegswert der aktuellen Sitzung (im obigen Beispiel 920 Meter) zum ASC-Anfangswert der Sitzung addiert. Weiterhin wird der Vertikalabslegswert der aktuellen automatischen Messsitzung (im obigen Beispiel -820 Meter) zum DSC-Anfangswert der Sitzung addiert.
- Bitte beachten Sie, dass beim Aufstieg eingetretene Höhenänderungen unter 15 Meter (49 Fuß) nicht zum Vertikalaufsliegswert der aktuellen automatischen Höhenmessermodus-Messsitzung addiert werden. Bitte beachten Sie, dass beim Abstieg eingetretene Höhenänderungen unter -15 Meter (-49 Fuß) nicht zum Vertikalabstiegswert der aktuellen automatischen Höhenmessermodus-Messsitzung addiert werden.

Hinweis

- Die Worte von größter Höhe, kleinster Höhe, Vertikalaufstieg und Vertikalabstieg blieben beim Schließen des Höhenmessermodus im Speicher erhalten. Zum Löschen der Werte gehen Sie bitte gemäß Anleitung unter „Inhalte eines bestimmten Speicherbereichs löschen“ vor.

Verwendung der automatisch gespeicherten Werte

Wie unten gezeigt, unterhält die Uhr zwei getrennte Sätze mit automatisch gespeicherten Werten.

Satz 1 Satz 2
Größte Höhe (MAX-1)	Größte Höhe ( MAX-2)
Kleinste Höhe (MIN-1)	Kleinste Höhe ( MIN-2)
Vertikalaufstieg (ASC-1)	Vertikalaufstieg (ASC-2)
Vertikalabstieg (DSC-1)	Vertikaabstieg (DSC-2)

Die Sätze 1 und 2 können getrennt voneinander gelöscht werden. Dies ermöglicht es, die Sätze wie im nachstehenden Beispiel beschrieben für Tages- und Gesamtdaten zu verwenden.

Beispiel: Überwachen der Daten einer dreitägigen Klettertour

Tag 1

Löschen Sie sowohl Satz 1 als auch Satz 2 und starten Sie den Kletterabschnitt von Tag 1. Bei Tagesende enthalten beide automatisch gespeicherten Datensätze die gleichen Daten (MAX-1 = MAX-2, MIN-1 = MIN-2, etc.).

Tag 2

Löschen Sie nur Satz 1 und beginnen Sie den Kletterabschnitt von Tag 2. Bei Tagesende zeigen die Werte von Satz 1 (MAX-1, MIN-1, ASC-1, DSC-1) nur die Resultate von Tag 2. In Satz 2 zeigen MAX-2 und MIN-2 die größten und kleinsten Höhen aus der Zwei-Tage-Spanne. ASC-2 zeigt den Gesamt-Vertikalaufstleg beider Tage (Tag 1 + Tag 2) und DSC-2 den Gesamt-Vertikalabstleg der beiden Tage.

Tag 3

Löschen Sie nur Satz 1 und beginnen Sie den Kletterabschnitt von Tag 3. Bei Tagesende zeigen die Werte von Satz 1 nur die Resultate von Tag 3. In Satz 2 zeigenMAX-2 und MIN-2 die größten und kleinsten Höhen aus der Drei-Tage-Spanne. ASC-2 zeigt den Gesamt-Vertikalaufstieg aller drei Tage (Tag 1 + Tag 2 + Tag 3) undDSC-2 den Gesamt-Vertikalabstieg der drei Tage.

- Näheres zum Löschen von Höhendaten finden Sie unter „inhalte eines bestimmten Speicherbereichs löschen“.

Wie arbeitet der Höhenmesser?

Generell nehmen Luftdruck und Temperatur mit zunehmender Höhe ab. Die Höhenmessung dieser Uhr basiert auf den von der International Civil Aviation Organization (ICAO) festgelegten Werten der internationalen Standardatmosphäre (ISA). Diese Werte defi nierten die Beziehungen zwischen Höhe, Luftdruck und Temperatur.

Höhe Luftdruck Temperatur

4000 m	616 hPa	Ca. 8 hPa pro 100 m	-11°C
3500 m	701 hPa	Ca. 9 hPa pro 100 m	-4,5°C
3000 m	795 hPa	Ca. 10 hPa pro 100 m	2°C
2500 m	899 hPa	Ca. 11 hPa pro 100 m	8,5°C
2000 m	899 hPa	Ca. 12 hPa pro 100 m	15°C/1013 hPa
1500 m	899 hPa
1000 m	899 hPa
500 m	899 hPa
0 m	899 hPa

14300 FcB	19.03 InHg	Circa 0,15 InHg pro 200 FcB	18.2°F
12000 FcB
10300 FcB
8000 FcB	22.23 InHg	Circa 0,17 InHg pro 200 FcB	30.5°F
8300 FcB
4000 FcB	25.84 InHg	Circa 0,192 InHg pro 200 FcB	44.7°F
2300 FcB		Circa 0,21 InHg pro 200 FcB	59.0°F29.92 InHg
0 FcB

Quelle: International Civil Aviation Organization

- Bille beachten Sie, dass unter folgenden Bedingungen keine genauen Messungen möglich sind: Bei wettbercdlington Luftdruckschwankungen Bei hoftigen Temperaturschwankungen Wenn die Uhr hoftigen Stößen ausgesetzt ist

Bei Höhenangaben unterscheidet man zwischen zwei Standardmethoden: Absolute Höhe und relative Höhe. Die absolute Höhe gibt die absolute Höhe über dem Meeresspiegel an. Die relative Höhe gibt die Höhendifferenz zwischen zwei verschiedenen Orlen an.

Höhe des Gubäudus 130 m (relative Höhe) Dach in 230 m Höhe über dem Meerespiege (absolute Höhe) Meereshöhe

Vorsichtsmaßregeln zum Höhenmesser

• Diese Uhr berechnet die Höhe auf Basis des Luftdrucks. Dies bedeutet, dass für denselben Ort: unterschiedliche Höhenwerte erhallen werden können, wenn der Luftdruck sich änderl.
• Der von der Uhr für die Höhenmessung verwendete Halbleiter-Drucksensor wird durch die Temperatur beginflusst. Setzen Sie die Uhr bei der Höhenmessung keinen Temperaturschwankungen aus.
• Verlassen Sie sich bei Höhenmessungen nicht ausschließlich auf diese Uhr und nehmen Sie keine Knopbedienung vor, während Sie Fallschirmspringen, Drachenfül liegen oder Gleitschirmsegeln, mit einem Tragschrauber, Segler oder anderen Flugzeug II legen oder anderen Aktivitäten nachgehen, bei denen plötzliche Höhenänderungen vorkommen.
• Verwenden Sie diese Uhr nicht zur Höhenmessung für Anwendungen, die eine professionelle oder industrielle Präzision erfordern.
• Bitte beachten Sie, dass in Passagierflugzeugen die Luft mit Druck beaufschlagt ist. Dadurch stimmen die von dieser Uhr erzeugten Messwerte nicht mit den von der Besatzung angesagten oder angezeigten Höhenangaben überein.

Vorgeben der Anzeigeeinheiten für Temperatur, Luftdruck und Höhe

Gehen Sie nach der folgenden Anleitung vor, um einzustellen, in welchen Maßeinheiten Temperatur, Luftdruck und Höhe im Barometer/Thermometer-Modus und im Höhenmesser-Modus angezeigt werden sollen.

Wichtig!

Wenn TYO (Tokyo) als Heimatstadt gewählt ist, wird die Höheneinheit automatisch auf Meter (m), die Luftdruckeinheit auf Hektopascal (hPa) und die Temperatureinheit auf Celsius (°C) eingestellt. Diese Einstellungen können nicht geändert werden.

Anzelgeelnheiten für Temperatur, Luftdruck und Höhe vorgeben

Halten Sie im Uhrzeitmodus (E) gedrückt, bis der aktuell gewählte Stadcode zu blinken beginnt. Dies ist die Stadcode-Einstellanzeige. - Bevor der Stadcode zu blinken beginnt, erscheint die Meldung SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindet und der Stadcode zu blinken beginnt.

1. Halten Sie ① gedrückt, bis UNIT in der oberen linken Anzelgeecke erscheint.

2. Näheres zum Weiterschalten durch die Einstellanzeigen siehe Sch 3 unter „Aktuelle Einstellungen von Uhrzeit und Datum ändern“.

3. Stellen Sie wie nachstehend beschrieben die gewünschten Einheiten ein.

Zum Wählen der Einheit für: Diese Taste drücken: Zum Umschalten zwischen diesen Einstellungen:
Höha		m (Meter) und ft(Fu3)
Lußdruck		hPa (Hickiopascal) und InHg (Zoll Qucksilber)
Temperatur		°C (Celsius) und °F (Fahrenheit)

1. Wenn die Einstellungen wunschgemäß erfolgt sind, drücken Sie bitte zweimal (E) zum Schließen der Einstellanzeige.

Vorsichtsmaßregeln zur gleichzeitigen Messung von Höhe und Temperatur

Sie können zwar gleichzeitig die Höhe und die Temperatur messen, sollten dabei aber bedenken, das diese beiden Messungen für die bestmöglichen Ergebnisse unterschiedliche Bedingungen erfordern. Für Temperatürmessung sollte die Uhr möglichst vom Handgelenk abgenommen werden, um den Einfluss der Körperwärme zu vermeiden. Für eine Höhenmessung dagegen sollte die Uhr am besten am Handgelenk belassen werden, um die Uhr auf einer konstanten Temperatur zu halten, was zu genäueren Höhenmesswerlen beiträgt.

• Um der Höhenmessung Vorrang zu geben, belassen Sie die Uhr am Handgelenk oder an einem anderen Ort, an dem sie auf einer konstanten Temperatur gehalten wird.
• Um der Temperaturmessung Vorrang zu geben, nehmen Sie die Uhr vom Handgelenk ab und lassen sie an der Tasche oder an einem anceren Ori baumeln, an dem sie keiner direkten Sonne ausgesetzt ist. Bitte beachten Sie, dass das Abnehmen der Uhr vom Handgelenk momentan die Drucksensorwerte beeinfl usson kann.

Einsehen von Höhendatensätzen

Verwenden Sie den Datenabrufmodus zum Einsehen von manuell gespeicherten Höhendatensätzen und den automatisch gespeicherten Werten für größte Höhe, kleinste Höhe, Gesamtaufstieg und Gesamtabstieg. Höhendatensätze werden im Höhenmessermodus erzeugt und gespeichert.

Höhe Datensatzname REC 01 38.00 mm 1:52 6.27

Wechselt zwischen Messzeit (Stunde : Minuten) und Messdatum (Monat. Tag)

Höhendatensätze einsehen

1. Wählen Sie mit Ⓐ wie unter „Wählen eines Modus“ gezeigt den Datenabrufmodus (REC). • Etwa eine Sekunde nach dem Erscheinen von REC wechselt das Display auf Anzeige des ersten Dalensatzes aus dem Speicherbereich, der vor dem letzten Schließen des Datenabrufmodus eingesehen wurde.

2. Wählen Sie mit Ⓑ den gewünschten Spelcherbereich.

1. Verwenden Sie Ⓐ und Ⓐ, um durch die Anzeigen des Bereichs zu schalten und die gewünschten Daten anzuzeigen.

Manuell gespeicherte Datensätze

Automatisch gespeicherte Werte

• Wenn Sie einen manuell gespeicherten Datensatz (REC 01 bis REC 25) anzeigen, erscheinen unten in der Anzeige abwechselnd das Datum (Monal, Tag) und die Uhrzeit (Slunde, Minuten) der Datensatz-Erzeugung.
• Wenn Sie automatisch gespeicherte MAX- oder MIN-Worte anzeigen, erscheinen unten in der Anzeige abwechselnd das Dalum (Monat., Tag) und die Uhrzeit (Stunde, Minulen) der Speicherung des jeweiligen Werles.
• Wenn Sie automatisch gespeicherte ASC- oder DSC-Worte anzeigen, erschinen unten in der Anzeige abwechselnd das Datum (Monat. Tag) und das Jahr der ersten Erzeugung des ASC- bzw. DSC-Dalensalzes.

- Näheres zu den automatisch gespeicherten Werten siehe „Automatisch gespeicherte Werte“.

1. Nach dem Einsehen der Daten drücken Sie bitte ① zum Schließen des Datenabrufmodus. • ---- wird angezeigt, wenn Daten gelöscht wurden oder wegen z.B. eines Fehlers keine entsprechenden Daten vorhanden sind. In solchen Fällen wird für den Gesamtlanslieg (ASC) und Gesamtdabstieg (DSC) jeweils Null angezeigt.
2. Falls der Gesamtanstieg (ASC) oder Gesamtabstieg (DSC) 99.995 Meter (oder 327.980 Fuß) überschreitet, beginnt der entsprechende Wert wieder ab Null.

ZehrtausenderstelleZe

Wendender Wert des Gesamtaufstiegs (ASC) oder Gesamtabstiegs (DSC) fünfstellig wird, erscheint die am weitesten links legende Stelle (Zehntausender) in der oberen rechten Ecke des Displays. Die nebenstehende Illustration zeigt das Display bei 99995 Meier beflagendem ASC-1-Wert.

Inhalte eines bestimmten Speicherbereichs löschen

1. Rufen Sie mit Ⓓ den Datenabrufmodus auf.
2. Wählen Sie mit ⑥ den zu löschenden Speicherbereich. • Bitte beachten Sie, dass die Inhalte des gewählten Speicherbereichs gelöscht werden, sobald Sie die nachstehenden Schritt 3 ausführen. Da des Löschen nicht rückgangl gemacht werden kann, vergewissern Sie sich bitte noch einmal, ob die Inhalte des hier gewählten Speicherbereichs wirklich gelöscht werden sollen.
3. Halten Sie E gedrückt, bisCLR Hold im Display erscheint und dann verschwindet. Geben Sie E frei, wenn CLR verschwunden ist.
4. Dies löcht den in Schrift 2 gewählten Speicherbereich, wonach wieder die Datonanzeige erscheint, die nun ---- zeigt. Dies bezeichnet, dass im aktuell angezeigten Speicherbereich keine Daten gespeichert sind.

Einsehen von Sonnenaufgang und Sonnenuntergang

Im Sonnenaufgang/Sonnenuntergang-Modus können Sie die Uhrzeiten von Sonnenaufgang und Sonnenuntergang an einem bestimmten Datum (Jahr, Monat, Tag) und Ort einsehen.

Aktuelles Datum Zeiger 3 Zeiger 2 2019 & 30 4:25 2:00 Zeiger 1 Sonnenungang Sonnenuntergang

Sonnenaufgang/Sonnenuntergang-Modus aufrufen Drücken Sie im Uhrzeitmodus den Knopf ①, um den Sonnenaufgang/Sonnenuntergang-Modus aufzurufen. • Dies zeigt die Uhrzeiten von Sonnenaufgang und -untergang am aktuellen Datum auf Basis der aktuellen Erstellung von Stadcode, Breitengrad und Höhengrad an. • In der Anzeige des Sonnenaufgang/Sonnenuntergang-Modus werden die nachstehend beschriebenen drei Tageslichtzeiger angezeigt. Zeiger 1: Zeit des Sonnenuntergangs im 24-Stunden Format: Zeiger 2: Zeit des Sonnenaufgangs im 24-Stunden Format: Zeiger 3: Dieser blinkende Zeiger erscheint nur, wenn Zeiger 1 und Zeiger 2 die Uhrzeiten von Sonnenaufgang und Sonnenuntergang für das aktuelle Datum des Uhrzeitmodus anzeigen. Zeigt im 24-Stunden-Formal die aktuelle Uhrzeit des Uhrzeitmodus an.

- Bevor Sie versuchen, den Sonnenaufgang/Sonnenuntergang Modus aufzurufen, sind Stadtcode, Längengrad und Breitengrad für den Ort einzustellen. zu dem Sie die Uhrzeiten von Sonnenaufgang und Sonnenuntergang einsehen möchten.

• Die Werksvorgabe für den Ort ist: Stadtcode: TYO (Tokyo); Breitengrad: 36 Grad nördlich; Langengrad: 140 Grad östlich.

- Sie können die Breiten- und Längengrade zahlreicher Städte in aller Welt aus der „Site Data List" (Standortdatenliste)

Sonnenaufgang/Sonnenuntergang eines bestimmten Datums einsehen

Datum 2009 1 4:25 7:00 Sonnenuntergang Sonnenaufgang

. Rufen Sie den Sonnenaufgang/Sonnenuntergang-Modus auf.

- Dies zeigt die Uhrzeilen von Sonnenaulgang und -untergang am mit Stadtcode, Breitengrad und Höhengrad festgelegten Ort für das aktuelle Datum an.

1. Während die Uhrzeiten von Sonnenaufgang und -untergang im Display angezeigt sind, können Sie durch Weiterschalten mit Ⓐ (+) and Ⓑ (−) das Datum ändern.

• Die Uhrzeiten von Sonnonaufgang und -untergang am gewählten Datum werden über Werlen und Zeigern angezeigt.

- Sie können jedes beliebige Datum zwischen dem 1. Januar 2000 und 31. Dezember 2009 wählen.

Hinweis

- Die Uhrzeilen von Sonnenaufgang und -unlergang werden in 5-Minuten-Einheiten angezeigt.

- Wenn Sie den Eindruck haben, dass die für Sonnenaufgang und/oder Sonnenuntergang angezeigten Uhrzeiten nicht stimmen, kontrollieren Sie bitte die Einsstellungen von Stadcode. Längengrad und Brotengrad.

• Die von der Uhr für Sonnenaufgang und -untergang angezeigten Uhrzeiten sind auf Meereshöhe bezogen. Bei einer anderen Höhe als Meereshöhe gelten für Sonnenaufgang und -untergang abweichende Uhrzeiten.

Sonnenaufgang/Sonnenuntergang für einen bestimmten Stadtcode einsehen

Wichtig!

- Zum Einschen der Uhrzeiten von Sonnenaufgang und Sonnenuntergang für die aktuell gewählte Heimatstadt ist die Ausführung dieses Vorgangs nicht erforderlich.

- Wenn Sie einen anderen Stadlcode wählen, um Sonnenaufgang und Sonnenunlergang für diesen einzusehen, wechseln Sie danach bitte unbedingt wieder zum Stadlcode Ihrer Heimalstadl

(Zeitzone) zurück. Wenn dies nicht geschient, stimmt die Uhrzeit des Uhrzeitmodus nicht mehr. - Näheres zur Heimatstadt-Einstellung finden Sie unter „Vornehmen der Heimatstadt-Einstellungen“.

1. Halten Sie im Uhrzeitmodus 📋 gedrückt, bis der aktuell gewählte Stadtcode zu blinken beginnt. Dies ist die Stadtcode-Einstellanzeige.

- Bevor der Stadloode zu blinken beginnt, erscheint die Meldung SET Hold im Display. Hallen Sie (E) gedrückt, bis SET Hold verschwindel und der Stadloode zu blinken beginnt.

1. Wählen Sie mit Ⓐ (nach Osten) und Ⓑ (nach Westen) den Stadtcode, für den Sie den Sonnenaufgang und Sonnenuntergang einsehen möchten.

- Einzelneilen zu den Stadlcodes können Sie der „City Code Table“ (Stadlcode-Tabelle).

1. Drücken Sie zweimal Ⓔ zum Schließen der Einstellanzeige.

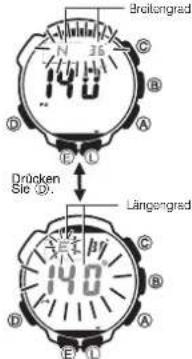

Längen- und Breitengrad-Einstellungen vornehmen

Broitangrad 140 Drücken Sie ①. Längengrad 140

Halten Sie Im Uhrzeltmodus (E) gedrückt, bis der aktuell gewählte Stadtcode zu blinken beginnt. Dies ist die Stadtcode-Einstellanzeige. - Bevor der Stadtcode zu blinken beginnt, erscheint die Meldung SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindel und der Stadtcode zu blinken beginnt.

1. Drücken Sie (E) zum Anzeigen der Längengrad/Breitengrad-Einstellanzeige, in der die Breitengrad-Einstellung blinkt.

2. Drücken Sie Ⓓ zum Umschalten des Blinkens zwischen der Breitengrad- und Längengrad-Einstellung.

3. Korrigieren Sie mit Ⓐ(+) und Ⓒ(-) die jeweils blinkende Einstellung. • Die Längen- und Breilengrad-Einsellung ist in den folgenden Bereichen möglich.

Breitenbereich: 65°S (65 Grad Süd) bis 0°N – 65°N (65 Grad Nord)

Längenbereich: 179°W (179 Grad West) bis 0°E 180°E (180 Grad Ost)

• Die Breilen- und Längenwerle werden auf den nächstliegenden Grad gerundet.

- Sie können die Breiten- und Längengrade zahlreicher Stäote in aller Welt aus der „Site Data List“ (Standortdatenliste).

1. Drücken Sie Ⓔ zum Zurückkehren in den Uhrzeitmodus.

Kontrollieren der Ortszeit einer anderen Zeitzone

Im Weltzeitmodus können Sie die aktuellen Ortszeiten von 31 Zeitzonen (48 Städte) rund um den Globus abrufen. Die Stadt, die im Weltzeitmodus aktuell eingestellt ist, wird hier als „Weltzeitstadt“ bezeichnet.

Aktuell gewählte Weltzraistadt Zeiger 1 NYC 8:50 Zeiger 2 A B C D E F G Aktuelle Zeit des Uhrzeitmodus Aktuelle Zeit der aktue gewählten Weltzraistadt

Weltzeitmodus aufrufen

Wählen Sie mit ^① wie unter „Wählen eines Modus“ gezeigt den Weltzeitmodus (WT).

- Circa eine Sekunde nach dem Erscheinen von WT wechselt das Display auf Anzeige des Stadtcodes der aktuel gewählten Welzelsladl.

- Im Weilzeitmodus werden die unten beschriebenen zwei Zeiger angezeigt. Zeiger 1 (nicht blinkend). Zeigen die aktuelle Ortszeit der aktuell gewählten Weilzeitstadt im 24-Stunden-Uhrzeitformat an. Zeiger 2 (blinkend). Zagt die aktuelle Uhrzeit des Uhrzeitmodus im 24-Stunden-Format an.

Uhrzeit einer anderen Zeitzone anzeigen

Blättern Sie im Weltzeitmodus mit Ⓐ (nach Osten) und Ⓑ (nach Westen) durch die Stadtcodes.

Stadt zwischen Standardzeit und Sommerzeit (DST) umschalten

1. Zeigen Sie im Weltzeitmodus mit Ⓐ (nach Osten) und Ⓑ (nach Westen) den Stadtcode (Zeitzone) an, dessen Standardzeit/ Sommerzeit Einstellung Sie ändern möchten.

2. Halten Sie (E) gedrückt, bis DST Hold im Display erscheint und dann verschwindet. Geben Sie (E) frei, wenn DST Hold verschwunden ist.

- Dies schaltet die in Schrill 1 gewählte Stadt zwischen Sommerzeit (DST-Indikator angezeigt) und Standardzeit (DST-Indikator nicht angezeigt) um.

- Wenn Sie im Weltzeitmodus die DST-Einstellung des für die Heimatstadt gewählten Stadtecodes ändern, ändert sich damit auch die DST-Einstellung im Uhrzeitmodus.

- Bitte beachten Sie, dass die Umschaltung zwischen Standardzeit und Sommerzeit (DST) nicht möglich ist, wenn UTC als Weltzeitstadt gewählt ist.

- Bitte beachten Sie, dass die Einstellung von Standardzeit/ Sommerzeit (DST) nur für die aktuell gewählte Zeitzone gilt. Andere Zeilzonen sind davon nicht berollen.

-

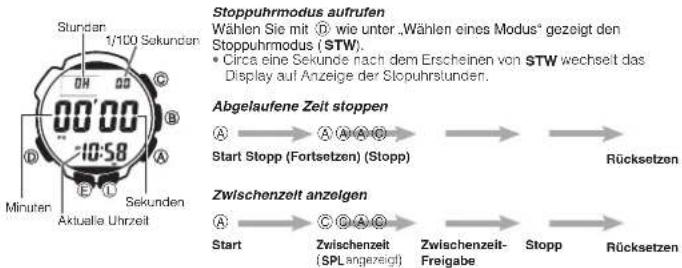

Die Stoppuhr misst die abgelaufene Zeit, Zwischenzeiten und zwei Endzeiten.

Stunden 1/100 Sekunden 00'00 10:58 A B C D E F G Minuten Aktuelle Uhrzeit Stoppuhrmodus aufrufen Wählen Sie mit ① wie unter „Wählen eines Modus“ gezeigt den Stoppuhrmodus (STW). • Circa eine Sekunde nach dem Erscheinen von STW wechselt das Display auf Anzeige der Stopuhrstunden. Abgelaufene Zeit stoppen A → A(A)A(G) → Rücksetzen Start Stopp (Fortsetzen) (Stopp) Start Zwischenzeit anzeigen A → C(B)A(G) → Rücksetzen Start Zwischenzeit (SPLangezeigt) Zwischenzeit- Freigabe Stopp Rücksetzen

Zwei Endzeiten messen

Hinweis

- Der Stoppuhrmodus kann Messzeiten von bis zu 23 Stunden, 59 Minuten, 59.99 Sekunden anzeigen. - Nach dem Starten der Zeitmessung mit der Stoppuhr läuft diese weiter, bis Sie sie mit © wieder

stoppen, auch wenn Sie aus dem Stoppuhrmodus in einen anderen Modus wechseln oder die gemessene Zeit die oben angegebene Grenze der Stoppuhr überschreitet.

- Wenn Sie Sloppuhrmodus bei im Display gehallener Zwischenzeil verlassen, wird diese gelöscht und die Sloppuhr kehrl zur Messung der abgelaufenen Zeit zurück

Benutzen des Countdown-Timers

Sie können den Countdown-Timer so einstellen, dass dieser einen Countdown mit einer voreingestellten Zeit startet und nach deren Ablauf ein Alarm erönt.

Countdown-Timermodus autrufen

Wählen Sie mit Ⓓ wie unter „Wählen eines Modus“ gezeigt den Countdown-Timermodus (TMR).

- Circa eine Sekunde nach dem Erscheinen von TMR wechselt das Display auf Anzeige der Countdownzeit-Slunden.

Countdown-Startzeit eingeben

1. Rufen Sie den Countdown-Timermodus auf.

- Falls bereits ein Countdown läuft (erkennbar an den rückwärts laulenden Sekunden), sloppen Sie ihn bitte mit Ⓐ und drücken Sie dann Ⓐ zum Rücksetzen auf die aktuelle Countdown-Startzeit. - Falls ein Countdown angehalten ist, drücken Sie bitte Ⓐ zum Rücksetzen auf die aktuelle Countdown-Startzeit.

1. Halten Sie Ⓔ gedrückt, bis die Stundeneinstellung der aktuellen Countdown-Startzeit zu blinken beginnt. Dies ist die Einstellanzeige.

- Bevor die Stundeneinstellung zu blinken beginnt, erscheint die Meldung SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindet und die Stundeneinstellung zu blinken beginnt.

1. Drücken Sie Ⓓ zum Umschalten des Blinkens zwischen der Stunden- und der Minuteneinstellung.

2. Verwenden Sie Ⓐ (+) und Ⓒ (−) zum Ändern der jeweils blinkenden Einstellung.

- Um den Startwert der Countdownzeit auf 24 Stunden zu setzen, stellen Sie bitte 0H 00'00 ein.

1. Drücken Sie Ⓔ zum Schließen der Einstellanzeige.

Countdown-Timer benutzen

• Bovor Sie den Countdown-Timer starten, kontrollieren Sie bitte, dass kein Countdown-Vorgang (erkennbar an den rückwäris laufenden Sekunden) läuft. Falls der Timer läuft, stoppen Sie ihn bitte mit (A) und drücken Sie dann (©) zum Rückselzen auf die Countdown-Starzeit.
• Wenn das Ende des Countdowns erreicht ist, erönt für fünf Sekunden ein Alarmton. Dieser Alarm wird in allen Modi ausgegeben. Wenn der Alarm erönt, wird die Countdownzeit automatisch auf ihren Startwert zurückgesetzt.

Alarmton stoppen

Drücken Sie einen beliebigen Knopf.

Benutzen des Alarms

Alarmnum- Alarmzeit mer oder (Slunde : Minuten) SIG

Aktuelle Uhrzeit

Sie können fünf voneinander unabhängige tägliche Alarme einstellen. Wenn ein Alarm eingeschaltet ist, ertönt täglich etwa 10 Sekunden lang ein Alarmton, wenn die Uhrzeit des Uhrzeitmodus die eingestellte Alarmzeli erreicht. Dies ist auch der Fall, wenn die Uhr nicht auf den Uhrzeitmodus geschaltet ist. Sie können auch ein Stundensignal einschalten, bei dem die Uhr jede volle Stunde durch zweimalges Piepen meldet.

Alarmmodus aufrufen

Wählen Sie mit Ⓓ wie unter „Wählen eines Modus“ gezeigt den Alarmmodus (ALM).

- Circa eine Sekunde nach dem Erscheinen von ALM wechselt das Display auf Anzeige eine Alarmnummer (AL1 bis AL5) oder des SIG-Indikators. Die Alarmnummer bezeichnet eine Alarmanzeige. SIG erscheint, wenn die Stundensignalanzeige angezeigt ist. - Beim Aufrufen des Alarmmodus erscheinen als Erstes wieder die Daten, die beim letzten Schließen des betreffenden Modus angezeigt waren.

Eine Alarmzeit einstellen

Alarm-ON/OFF-Indikator Alarm-ON/OFF-Indikator Schnellen Sie im Alarmmodus mit (A) und (B) durch die Alarmanzeigen, bis der Alarm angezeigt ist, dessen Zeit Sie einstellen möchten.

1. Hallen Sie Ⓔ gedrückt, bis die Alarmzeit zu blinken beginnt. Dies ist die Einstellanzeige. • Bevor die Alarmzeit zu blinken beginnt, erscheint die Meldung SET Hold im Display. Hallen Sie Ⓔ gedrückt, bis SET Hold verschwindet und die Alarmzeit zu blinken beginnt.

2. Drücken Sie Ⓓ zum Umschalten des Blinkens zwischen der Stunden- und der Minuteneinstellung.

3. Verwenden Sie Ⓐ (+) und Ⓒ (−) zum Ändern der jeweils blinkenden Einstellung.

4. Wenn Sie die Alarmzeit im 12-Stunden-Format einstellen, achten Sie bitte auf richtige Einstellung auf die erste (kein Indikator) bzw. zweile Tageshälle (P-Indikator).

5. Drücken Sie Ⓔ zum Schließen der Einstellanzeige.

Alarmton testen

Halten Sie im Alarmmodus Ⓐ gedrückt, um den Alarmton ertönen zu lassen

AL2 00 7:00 -10:50 Modul 3173 Stundensignal-Ein- Indikator

Beleuchtung

Einen Alarm und das Stundensignal ein- und ausschalten 1. Wählen Sie im Alarmmodus mit Ⓐ und Ⓤ einen Alarm oder das Stundensignal. 2. Wenn der gewünschte Alarm bzw. das Stundensignal gewählt ist, drücken Sie bitte Ⓑ zum Ein- und Ausschalten. • Der Alarm-Ein-Indikator und der Stundensignal-Ein-Indikator werden in allen Modi im Display angezeigt, während diese Funktionen eingeschaltet sind. • Wenn einer der Alarme eingeschaltet ist, wird der Alarm-Ein-Indikator in allen Modi im Display angezeigt.

Alarmton stoppen Drücken Sie einen beliebigen Knopf.

Für einfaches Ablesen im Dunkeln wird das Display der Uhr beleuchtet. Die Beleuchtungsautomatik der Uhr schaltet die Beleuchtung automatisch ein, wenn Sie die Uhr zum Ablesen auf das Gesicht richten. - Damit die Beleuchtungsautomatik arbeitet, muss sie eingeschaltet sein.

Beleuchtung manuell einschalten

Das Display kann in allen Modi durch Drücken von ① beleuchtet werden. - Für die Beleuchtungsdauer können Sie wie nachstehend beschrieben zwischen einer Sekunde und drei Sekunden wählen. Wenn Sie ① drücken, wird das Display je nach eingestellter Beleuchtungsdauer für eine bzw. drei Sekunden beleuchtet. - Die obige Bedienung schaltet die Beleuchtung unabhängig von der aktuellen Einstellung der Beleuchtungsautomatik ein. - Während des Vormenmens von Sensor-Messmodus-Einstellungen und während einer Richtungssensor-Kaitorierung ist die Beleuchtung deaktiviert.

Beleuchtungsdauer ändern

Halten Sie im Uhrzeitmodus Ⓔ gedrückt, bis der aktuell gewählte Stadtcode zu blinken beginnt. Dies ist die Stadtcode-Einstellanzeige. - Bevor der Stadtcode zu blinken beginnt, erscheint die Meidung SET Hold im Display. Halten Sie Ⓔ gedrückt, bis SET Hold verschwindet und der Stadtcode zu blinken beginnt.
2. Halten Sie ① gedrückt, bis LT1 oder LT3 in der oberen linken Ecke des Displays erscheint. • Näheres zum Weilerschallen durch die Einsellanzeigen siehe Schritt 3 von „Aktuelle Einstellungen von Uhrzeit und Datum ändern“.
3. Drücken Sie (A) zum Umschalten der Beleuchtungsdauer zwischen drei Sekunden (LT3 angezeigt) und einer Sekunde (LT1 angezeigt).
4. Wenn die Einstellungen wunschgemäß erfolgt sind, drücken Sie bitte zweimal (E) zum Schließen der Einstellanzeige.

Über die Beleuchtungsautomatik

Wenn die Beleuchtungsautomatik eingeschaltet ist, schaltet sie die Beleuchtung ein, wenn Sie die Uhr in einem beliebigen Modus wie unten gezeigt ausrichten.

Die Beleuchtung wird eingeschaltet, wenn Sie die Uhr parallel zum Boden halten und dann um mehr als 40 Grad auf sich richten.

Warnung!

- Stellen Sie sicher, dass Sie sich an einem sicheren Ort befl nden, bevor Sie die Uhr mit Verwendung der Beleuchtungssautomatik ablesen. Besondere Vorsicht ist beim Laufen und anderen Aktivitäten geboten, bei denen Unfälle oder Verletzungen möglich sind. Achten Sie auch darauf, dass ein plötzliches Einschalten der Beleuchtung durch die Beleuchtungssautomatik keine anderen Personen erschrichtet oder ablenkt.

- Wenn Sie die Uhr tragen, stellen Sie bitte sicher, dass die Beleuchtungssautomatik ausgeschaltet ist, bevor Sie ein Fahrrad fahren oder ein Motorrad oder anderes Kraftfahrzeug führen. Ein piötzliches und unvorhergesehenes Ansprechen der Beleuchtungssautomatik kann eine Ablenkung verursachen, die zu einem Verkehrsunfall und ernsten Verletzungsgolgen führen könnte.

Hinweis

• Diese Uhr ist mit „Full Auto EL Light“ ausgestattet, durch das die Beleuchtungsautomatik nur arbeitet, wenn die Helligkeit der Umgebung unter einer bestimmten Schwelle liegt. In hellem Licht wird die Beleuchtung nicht eingeschaltet.
• Bei Vorliegen einer der folgenden Bodingungen ist die Boleuchtungsautomatik stets deaktiviert, und zwar unabhängig davon, ob sie ein- oder ausgeschaltet ist. Während der Ausgabe eines Alarmions
  Während einer Sensormessung
  Während der Ausführung einer Richtungssensor-Kalibrierung im Digitalkompass-Modus Während der Berechnung einer Sonnenaufgangs- bzw. Sonnenuntergangszeit

Beleuchtungsautomatik ein- und ausschalten

Beleuchtungsautomatik-Ein-Indikator

Halten Sie im Uhrzeitmodus etwa drei Sekunden lang ☐ gedrückt, um die Beleuchtungsautomatik ein- (A.EL angezeigt) bzw. auszuschalten (A.EL nicht angezeigt).

• Bei eingeschalteter Beleuchtungsautomatik wird in allen Modi der
  Belouchungsautomatik-Ein-Indikator (A.EL) im Display angezeigt.
  • Die Beleuchtungsautomatik schaltet sich automatisch aus, wenn die Batterieladung auf Zustand 4 absinkt.

Vorsichtsmaßregeln zur Beleuchtung

• Häufiges Einschalten der Beleuchtung kann eine schnelle Entladung der Batterie bewirken und Wiederaufl aden erforderlich machen.
  Die folgenden Orientierungsgrößen vermitteln eine Vorstellung davon, welche Ladezeiten zur Erholung von einem einzigen Beleuchtungsvorgang benötigt werden.
  Circa fünf Minuten in hellem Sonnenlicht durch ein Fenster
  Circa 50 Minuten unter einer Leuchtstoff-Baumheleuchtung
• Das elektrolumineszente Panel, über das die Beleuchtung erfolgt, verliert nach sehr langem Gebrauch an Leuchtkraft.
• Bei Belrachtung in direklem Sonnenlicht kann die Beleuchtung schwer erkennbar sein.
• Wenn ein Alarmton ausgegeben wird, schaltet sich die Beleuchtung automatisch aus.
• Häufiges Einschalten der Beleuchtung entlädt die Batterie.

Vorsichtsmaßregeln zur Beleuchtungsautomatik

• Tragen der Uhr auf der Innenseile des Handgelenks, Armbewegungen und Armvibrationen können bewirken, dass die Beleuchtungssautomatik häufig g anspricht und die Beleuchtung einschaltet. Damit die Batterie nicht unnötig entladen wird, schalten Sie die Beleuchtungssautomatik vor Aktivitäten, die ein häufig ges Ansprechen der Beleuchtung verursachen könnten, bitte aus.
• Bitte beachten Sie, dass bei eingeschalteter Beleuchtungsautomatik auch das Tragen der Uhr unter dem Ärmel ein häufiges Ansprechen der Beleuchtung vorursachen und dadurch die Batterie entladen kann.

• Die Beleuchlung spricht eventuell nicht an, wenn die Uhr mit dem Zillerblatt um mehr als 15 Grad unter oder über der Parallelen gehalten wird. Halton Sie den Handrücken möglichst parallel zum Boden.

- Nach Ablauf der eingestellten Beleuchtungsdauer schaltet sich die Beleuchtung wieder aus, auch wenn die Uhr noch auf das Gesicht gerichtet ist.

- Statische Elektrizität und Magnetfelder können die einwandfreie Funktion der Belouchtungssautomatik beeinträchtigen. Falls sich die Belouchtung nicht einschaltet, bewegen Sie die Uhr bitte noch einmal in die Ausgangsposition (parallel zum Boden) und richten Sie sie dann wieder auf das Gesicht. Falls dies nicht funktioniert, lassen Sie den Arm bitte einmal ganz nach unten hängen und heben Sie ihn dann wieder an.

- Wenn die Uhr geschüllteilt wird, ist eventuell ein leises Klickgeräusch von der Uhr zu hören. Dieses Geräusch gehl auf den mechanischen Schaller der Beleuchtungsautomatik zurück und ist kein Hinweis auf ein Problem.

Bedienungskontrollton

Der Bedienungskontrollton ertönt bei jedem Drücken von einem der Knöpfe der Uhr. Sie können den Bedienungskontrollton beliebig ein- und ausschalten. • Der Alarmlon, das Stundensignal und der Alarm des Countdown-Timermodus werden auch bei ausgeschalletem Bedienungskontrollton normal ausgegeben.

Bedienungskontrollton ein- und ausschalten

Modul 3173

Stummindikator

Modul 3246

1. Halten Sie im Uhrzeitmodus (E) gedrückt, bis der aktuell gewählte Stadtcode zu blinken beginnt. Dies ist die Stadtcode-Einstellanzeige. • Bovor der Stadtcode zu blinken beginnt, erscheint die Molding SET Hold im Display. Halten Sie (E) gedrückt, bis SET Hold verschwindet und der Stadtcode zu blinken beginnt.

2. Halten Sie Ⓓ gedrückt, bis MUTE oder KEY ▶ in der oberen linken Ecke des Displays erscheint.

3. Näheres zum Weiterschalten durch die Einstellanzeigen siehe Schritt 3 unter „Aktuelle Einstellungen von Uhrzeit und Datum ändern“.
4. Schalten Sie den Bedienungskontrollton mit Ⓐ ein (KEY ♦) bzw. aus (MUTE).
5. Wenn die Einstellungen wunschgemäß erfolgt sind, drücken Sie bitte zweimal Ⓔ zum Schließen der Einstellanzeige.

Hinweis

Der Stummindikator wird bei ausgeschaltetem Bedienungskontrollton in allen Modi angezeigt.

Störungsbehebung

Uhrzeit-Einstellung

■ Die aktuelle Uhrzeit wird um eine Stunde falsch angezeigt.

Eventuell muss die Heimatstadt manuell zwischen Standardzeit und Sommerzeit (DST) umgeschaltet werden. Näheres zum Umschalten zwischen Standardzeit und Sommerzeit (DST) finden Sie unter „Aktuelle Einstellungen von Uhrzeit und Datum ändern“.

Sensormodi

■ Anzeigeeinheiten für Temperatur, Luftdruck und Höhe lassen sich nicht ändern

Wenn TYO (Tokyo) als Heimatstadt gewählt ist, wird automatisch die Höheneinheit auf Meter (m), die Luftdruckeinheit auf Hektopascal (hPa) und die Temperatureinheit auf Celsius (°C) eingestellt. Diese Einstellungen können nicht geändert werden.

■ Bei Benutzung eines Sensors erscheint „ERR“ Im Display.

Wenn die Uhr heftigen Stößen ausgesetzt wird, kann dies einen Sensordefekt oder Kontaktstörungen bei der internen Verdrahtung bewirken. In solchen Fällen erscheint ERR (Fehler) im Display und der Sensorbetrieb wird deaktiviert.

Luftdruck/Temperatur-Messung

Höhenmessung

• Wenn ERR während einer laufenden Messung in einem Sensormodus erscheint, starten Sie die Messung bitte neu. Falls ERR erneut im Display erscheint, ist eventuell der Sensor nicht in Ordnung.
• Auch bei einer Batterieladung auf Zustand 1 (H) oder Zustand 2 (M) können der Digitalkompassmodus, der Barometer/Thermometer-Modus oder der Höhemessermodus deaktiviert sein, wenn die verfügbare Spannung dafür nicht ausreichend ist. In diesem Falle erscheint ERR im Display. Dies bedeutet nicht, dass ein Defekt vorliegt und normalerweise nimmt die Uhr den Sensorbetrieb wieder auf, sobaid die Batteriespannung wieder normal ist.

- Falls ERR wiederholt während einer Messung erscheint, ist eventuell der betreffende Sensor nicht in Ordnung.

■ Nach erfolgter bidirektionaler Kalibrierung oder Nordkalibrierung erscheint ERR im Display

Falls in der Kalibrierungsanzeige ---erscheint und dann auf ERR (Fehler) wechselt, ist der Sensor nicht in Ordnung.

- Falls ERR nach etwa einer Sekunde wieder verschwindet, versuchen Sie die Kalibrierung bitte erneut.

- Falls ERR weiterhin erscheint, lassen Sie die Uhr bitte von Ihrem Original-Händler oder der nächsten autorisierten CASIO Kundendienststelle überprüfen.

■ Nach erfolgter Nordkalibrierung erscheint ERR im Display.

Die Meldung ERR zeigt an, dass eventuell ein Problem beim Sensor vorliegt. Die Meldung ERR kann auch darauf zurückgehen, dass die Uhr während des Kalibriervorgangs bewegt worden ist. Versuchen Sie die Kalibrierung erneut und achten Sie darauf, dass die Uhr dabei nicht bewegt wird. Wenn das Problem danach nicht behoben ist, könnte es auf eine nahe Quelle von Erdmagnetismus zurückgehen. Versuchen Sie die Kalibrierung noch einmal ab Anfang.

Im Falle eines Sensordefekts wenden Sie sich damit bitte umgehend an Ihren Originalhändler oder den nächsten autorisierten CASIO Vertrieb.

■ Was verursacht fehlerhafte Richtungsanzeigen?

• Ungenaue bidirektionale Kalibrierung. Führen Sie die bidirektionale Kalibrierung aus.
• In der Nähe befindliche Quellen von starken Magnelfeldern, wie z.B. ein Haushaltsgerät, eine große Stahlbrücke, ein Stahlträger oder eine Hochspannungsleitung, oder eine versuchte Richtungsmessung in einem Zug oder auf einem Boot usw. Entfernen Sie sich weiter von großen Metalobjokten und versuchen Sie die Messung erneuf. Bitte beachten Sie, dass der Digitalkompass für die Benutzung in Zügen, Boolen usw. nicht geeignet ist.

■ Was verursacht abweichende Resultate bei wiederholter Messung am selben Ort?

Magnetismus, der von einer nahen Hochspannungsleitung erzeugt wird, kann die Erfassung des Erdmagnetismus stören. Entfernen Sie sich weiter von der Hochspannungsleitung und versuchen Sie die Messung erneut.

■ Warum habe Ich Probleme bei der Richtungsmessung in Gebäuden?

Fernseher, Computer, Laulsprecher und andere Geräle können die Erfassung des Erdmechanismus stören. Entfernen Sie sich weiter von potentiellen Störguellen oder nehmen Sie die Richtungsmessung im Freien vor. Besonders in Stahlbetonkonstruktionen ist die Richtungsmessung schwierig. Bitte beachten Sie, dass in Zügen, Flugzeugen usw. keine Richtungsmessung möglich ist.

■ Der Luftdruck-Differenzzeiger erscheint nicht im Display, wenn ich den Barometer/Thermometer-Modus aufrufe.

• Dies könnte einen Sensorfehler anzeigen. Drücken Sie versuchsweise noch einmal (B).
• Der Luftdruck-Differenzzeiger wird nicht angezeigt, wenn der angezeigte aktuelle Luftdruckwert nicht im zulässigen Messbereich (260 bis 1.100 hPa) liegt.

Weltzeitmodus

■ Im Weltzeitmodus stimmt die Uhrzeit der Weltzeitstadt nicht.

Dies könnte auf eine falsche Einstellung auf die Standard- bzw. Sommerzeit zurückgehen. Näheres finden Sie unter „Stadt zwischen Standardzeit und Sommerzeit (DST) umschalten“.

Laden

■ Die Uhr läuft nicht wieder an, obwohl sie dem Licht ausgesetzt wurde.

Dies kann auftreten, wenn die Batterieladung auf Zustand 5 abgesunken ist. Laden Sie die Uhr weiter im Licht auf, bis die Ladezuslandanzeige „H“ oder „M“ anzeigt.

Technische Daten

Ganggenauigkeit bei Normaltemperatur: ± 15 Sek./Monat

Uhrzeit: Stunde, Minuten, Sekunden, 2. Tageshälfte (P), Jahr, Monat, Tag, Wochentag

Uhrzeitformat: 12 Stunden und 24 Stunden Kalendersystem: Vollautomatischer Kalender, vorprogrammiert für den Zeitraum 2000 bis 2099 Sonstige: 3 Anzeigeformate (Wochentag, Jahr, Luftdruckgräf k); Heimatstadtcode (einer von 48 Stadtcodes zuweisbar); Standardzeit / Sommerzeit

Digltalkompass: 20 Sekunden kontinuierliche Messung; 16 Richtungen; Winkelwert 0° bis 359°; vier Richtungszeiger; Kalibrierung (bidirektional, Nord); Korrektur für magnetische Deklination; Richtungsspeicher

Barometer:

Mess- und Anzeigebereich: 260 bis 1.100 hPa (oder 7,65 bis 32,45 inHg) Anzeigeeinheit: 1 hPa (oder 0,05 inHg)

Messzeitpunkte: Täglich ab Mitternacht, in Zwei-Stunden-Intervallen (12 Mal pro Tag); alle fünf Sekunden im Baromeler/Thermometer-Modus

Sonstige: Kalibrierung; manuelle Messung (Knopfbedienung); Luftdruckgrafik; Luftdruck-Differenzzeiger

Thermometer:

Mess- und Anzeigebereich: -10,0 bis 60,0°C (oder 14,0 bis 140,0°F)
Anzeigeeinheit: 0,1°C (oder 0,2°F)
Messzeitpunkte: Alle fünf Sekunden im Barometer/Thermometer-Modus Sonstige: Kalibrierung; manuelle Messung (Knopfbedienung)

Höhenmesser:

Messbereich: -700 bis 10.000 m (oder -2.300 bis 32.800 Fuß) ohne Bezugshöhe
Anzeigebereich: -10.000 bis 10.000 m (oder -32.800 bis 32.800 Fuß)
Negative Werte können sich bei auf eine Bezugshöhe bezogenen Messwerten und durch atmosphärische Bedingungen ergeben.

Anzeigeeinheit: 5 m (oder 20 Fuß)

Aktuelle Höhendaten: 5-Sekunden-Intervalle für 1 Stunde (0'05) oder 5-Sekunden-Intervall für die ersten 3 Minuten, dann 2-Minuten-Intervall für die nächsten 24 Stunden (2'00)

Höhenspeicherdaten:

Manuell gespeicherte Datensätze: 25 (Höhe, Datum, Uhrzeit)

Automatisch gespeicherte Werte: Zwei Sätze (Speicherbereiche), jeweils größte Höhe mit Datum und Uhrzeit der Messung, kleinsle Höhe mit Datum und Uhrzeit der Messung, Gesamtaufstieg mit Datum und Uhrzeit des Speicherbeginns, Gesamtabstieg mit Datum und Uhrzeit des Speicherbeginns

Sonstige: Bezugshöhe-Einstellung; Höhengrafi k; Höhendifferenz; umschaltbare Methode der automatischen Messung (0'05 oder 2'00)

Genauigkeit des Richtungssensors:

Richtung: Innerhalb ±10°

Werte für den Temperaturbereich von -10^ bis 40^ ( 14^ bis 104^ ) garantiert. Nordzeiger: Innerhalb von ±2 Digitalsegmenten

Genauigkeit des Drucksensors:

	Bedingungen (Höhe) Höhenmesser Barometer
Feste Temperatur	0 bis 6.000 m0 bis 19.680 Fuß	± (Höhendifferenz × 2%+ 15 m) m ± (Höhendiflaranz × 2%+ 50 Fuß) Fuß	± (Druckdifferenz × 2%+ 2 hPa) hPa ± (Druckdifferenz × 2%+ 0,059 inHg) inHg
	6.000 bis 10.000 m19.680 bis 32.800 Fuß	± (Höhendifferenz × 2%+ 25 m) m ± (Höhendiflaranz × 2%+ 90 Fuß) Fuß
Eindl uss vonTemperaturschwankungen	0 bis 6.000 m0 bis 19.680 Fuß	± 50 m alle 10°C+ 170 Fuß alle 50°F	± 5 hPa alle 10°C ± 0,148 inHg alle 50°F
	6.000 bis 10.000 m19.680 bis 32.800 Fuß	± 70 m alle 10°C ± 230 Fuß alle 50°F

- Werte für den Temperaturbereich von 10^ bis 40^ (14°F bis 104°F) garantiert.

- Heftige Stoßeinwirkung auf die Uhr oder den Sensor und extreme Temperaturen beeinträchtigen die Genauigkeit.

Genauigkeit des Temperatursensors:

±2°C (±3,6°F) Im Bereich von -10°C bis 60°C (14,0°F bis 140,0°F)

Sonnenaufgang/Sonnenuntergang: Uhrzelten von Sonnenaufgang und Sonnenuntergang an bestimmtem Datum; Tageslichtzeiger

Weltzeit: 48 Städte (31 Zeitzonen)

Sonstige: Sommerzeit/Standardzeit

Stoppuhr:

Messeinheit: 1/100 Sek.

Messkapazität: 23:59' 59.99"

Messmodi: Abgelaufene Zeit, Zwischenzelt, zwei Endzeiten

Countdown-Timer:

Messeinheit: 1 Sek

Einstellbereich für Countdown-Startzeit: 1 Min. bis 24 Std. (in 1-Std.- und 1-Min-Schritten)

Alarme: 5 tägliche Alarme; Stundensignal

Beleuchtung: EL-Hintergrundbeleuchtung (elektrolumineszentes Panel); umschaltbare

Beleuchtungsdauer (ca. 1 Sek. oder 3 Sek.); Beleuchtungsautomatik (Full Auto EL Light, arbeitet nur bei Dunkelheit)

Sonstige: Ladezustandsanzeige; Stromsparfunktion; Beständigkeit gegen niedrige Temperatur (-10°C/14°F); Bedienungskontrollton ein/aus

Spannungsversorgung: Solarzelle und Akkuzelle

Ungefähre Batteriebetriebszeit: 6 Monate (von voller Ladung auf Zustand 4) bei folgenden

Bedingungen:

• Uhr keinem Licht ausgesetzt

- Intern geführte Uhrzeit

• 18 Std. pro Tag Anzeige eingeschaltet, 6 Std. pro Tag Schlafzustand

• 1 Beleuchtungsvorgang (1,5 Sek.) pro Tag

• 10 Sek. Alarmelrieb pro Tag

• 10 Digitalkompass-Vorgänge pro Woche

• 1 Std. Höhenmessung in 5-Sek.-Intervallen, einmal pro Monat

• 2 Std. Luftdruckmessung pro Tag

Häufi ges Einschalten der Beleuchtung entlädt die Batterie. Besondere Obacht ist bei Benutzung der Beleuchtungsautomatik geboten.

Site Data List

Site	Longitude	Latitude
Abu Dhabi 54°E 24°N
Addis Acaba 39°E 9°N
Adelaide 139°E 36°S
Amsterdam 5°C 52°N
Anchorage 150°W 61°N
Athens 24°E 38°N
Bangkok 100°E 14°N
Beirut 35°E 34°N
Boston 71°W 42°N
Brasilia 49°W 16°S
Buenos Aires	58°W	35°S
Cairo	31°E 30°N
Chicago	88°W 42°N
Christchurch	173°E 43°S
Dakar	17°W 15°N
Damascus 36°E 39°N
Delhi	77°E 29°N
Denver	105°W 42°N
Detroit 83°W 42°N
Dhaka	90°E 24°N
Dubai	55°E 25°N
Dublin	6°W	53°N
Edmonton	114°W 54°N
El Paso	106°W 32°N
Fernando de Noronha	32°W	4°S
Frankfurt	9°E 50°N
Guam	145°E 13°N
Hamburg 10°E 64°N
Hanoi	106°E 21°N
Helsinki	25°E 62°N
Hong Kong 114°E 22°N
Honolulu	158°W 21°N
Houston	95°W 30°N
Istanbul	29°E 41°N
Jakarta	107°E	6°S
Jeddah 38°E 21°N
Kabul 69°E 35°N
Karachi 67°E 25°N
Kathmandu	85°E 28°N
Kuala Lumpur	102°E 3°N
Kuwait	48°E 29°N
Las Vegas	115°W 36°N
Lima	77°W 12°S

Site	Longitude	Latitude
Lisbon	9°W	39°N
London 07°E 51°N
Los Angeles	118°W 34°N
Madrid	4°W	40°N
Manila 121°E 15°N
Melbourne	145°E 36°S
Mexico City 99°W 19°N
Miami	80°W 26°N
Milan	9°E 45°N
Montreal	74°W 45°N
Nairobi 37°E 1°S
Nauru	167°E	1°S
New Orleans 90°W 30°N
New York	74°W 41°N
Nournea	166°E 22°S
Pago Pago 171°W 4°S
Panama City	80°W	9°N
Papele	150°W	18°S
Paris	2°E 49°N
Perth 116°E 32°S
Phnom Penh	105°E 12°N
Port Vila	169°E 16°S
Praia	24°W 15°N
Pyongyang 126°E 33°N
Rio Do Janeiro	43°E	23°S
Rome 12°E 42°N
San Francisco	122°W 38°N
Santiago	71°W	33°S
Sao Paulo	47°W	24°S
Seattle	127°W 48°N
Seoul	127°E 38°N
Singapore 104°E 1°N
St. Jonns 53°W 48°N
Stockholm	18°C 59°N
Sydney	151°E 34°S
Taipei	122°E 25°N
Telran 51°E 36°N
Tokyo	140°E 36°N
Vancouver	123°W 49°N
Vienna	18°E 48°N
Wellington	175°E 41°S
