BEDIENUNGSANLEITUNG WAS 512 Eudora

Bedienungs- und Wartungshandbuch

Werter Kunde,

wir danken Ihnen für die Wahl unseres Produktes.

Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät anschließen und benutzen. Die Kenntnis der Funktionsweise wird Ihnen bei der korrekten und sicheren Bedienung helfen. Die Gebrauchsanweisungen enthalten neben den technischen Daten des Waschautomaten viele nützliche Hinweise zum optimalen Gebrauch der Maschine.

Falls Sie die Maschine weiterverkaufen, denken Sie daran, dem neuen Besitzer auch diese Gebrauchsanweisung mitzugeben.

INHALTSVERZEICHNIS

HINWEISE FÜR DEN BENUTZER 4-5

BESCHREIBUNG DES WASCHAUTOMATEN 5

INSTALLIERUNG DES WASCHAUTOMATEN

6-8

• Auspacken und Entfernen der Transportsicherungen 6
  • Ausrichten der Maschine 7
• Wasseranschluss 7

• Elektroanschluss 8

GEBRAUCH DER MASCHINE

8-10

• Vor dem Gebrauch
• Waschmittel 9
• Fleckenentfernung 10
  • Internationale Pfl egekennzeichen 10

8

WARTUNG

11-12

• Reinigung der Maschine 11
• Reinigung des Filters 11
• Beseitigung von Funktionsstörungen 12

MODELL:

SERIENNUMMER:

KAUFDATUM:

Das Gerät ist als Haushaltswaschmaschine einzusetzen, jede anderweitige Nutzung ist unsachgemäß und folglich gefährlich.
Jede Veränderung oder sonstige Manipulierung des Gerätes kann den Benutzer gefährden und Schäden an der Maschine verursachen.
Das Gerät hat ein beträchtliches Gewicht. Beim Verstellen müssen daher besondere Sicherheitsmaßnahmen getroffen werden.
Das Gerät darf nur von Erwachsenen benutzt werden.
Jede Veränderung der Wasser- oder Stromversorgung muss von Fachpersonal durchgeführt werden.
Beim Aufstellen des Gerätes darauf achten, dass das Stromkabel nicht verdreht oder gequetscht wird und für eventuelle Eingriffe problemlos zugänglich ist.
Vor dem Einschalten des Waschautomaten das gesamte Verpackungsmaterial und die Transportsicherungen entfernen, weil andernfalls die Maschine und der Aufstellraum schwere Schäden erleiden können.
Wenn die Waschmaschine auf Teppichboden aufgestelltwird, muss auf einen ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation gewährleistet wird.

Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.

Die Waschmaschine muss an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.

Die Waschmaschine kann erst geöffnet werden, wenn die Kontrolllampe oder das Displ ay das Zyklusende anzeigt. Bei einigen Modellen wird das Zyklusende durch das Blinken der Start-Taste angezeigt.

Vor Revisionen oder Reinigung der Maschine den Stecker aus der Steckdose nehmen.

Der Waschautomat darf nicht überfüllt werden.
Während des Betriebs des Waschautomaten jeden Kontakt mit dem aus dem Ablaufschlauch austretenden Wasser vermeiden, da dieses sehr hohe Temperaturen haben kann. Auch die Glasscheibe des Einfüllfensters kann sich während des Betriebs erhitzen und sollte daher nicht berührt werden.
▼ Waschen Sie nur für Maschinenwäsche geeignete Gewebe. Im Zweifelsfall die Herstellerhinweise am Etikett der Wäschestücke beachten (siehe "Pfl egekennzeichen").
Vor dem Einlegen von Kleidungsstücken in die Waschmaschine alle Taschen leeren. Harte oder spitze Gegenstände, wie beispielsweise Münzen, Nadeln, Nägel, Schrauben oder Steine können schwere Schäden verursachen.
In der Maschine dürfen keine Kleidungsstücke mit benzinhaltigen Verschmutzungen gewaschen werden. Falls die Flecken mit verdampfenden Mitteln entfernt wurden, müssen diese vor dem Einfüllen in die Waschmaschine vollkommen verdampft sein.
Keine Waschmittel für Handwäsche verwenden, da deren starke Schaumentwicklung die Innenteile des Waschautomaten beschädigen könnte.
▼ Nach dem Waschen von Läufern, Decken oder

Die Verwendung von Verlängerungskabeln oder Mehrfachsteckern zum Anschließen der Maschine ist verboten.

Das Gerät darf nicht Witterungseinflüssen ausgesetzt werden.

Beim Ausstecken des Kabels aus der Steck-dose nicht am Kabel selbst, sondern am Stekker ziehen.

Nach dem Waschen empfiehlt es sich, den Stecker auszustecken und den Wasserhahn zu schließen.

anderen langfaserigen Geweben den Filter herausnehmen und gegebenenfalls reinigen.

▼ Wir empfehlen das Einfüllfenster nach dem Waschen geöffnet zu lassen.
Bei Funktionsstörungen auf keinen Fall versuchen, das Gerät selbst zu reparieren. Unsachgemäße Reparaturen können schwere Schäden verursachen und lassen außerdem den Gewährleistungsanspruch verfallen.
Das Gerät darf ausschließlich von dem autorisierten Personal der Kundendienststellen und unter Verwendung von Originalersatzeilen repariert werden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdo-

kumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

DER HERSTELLER HAFTET NICHT FÜR INFOLGE DER NICHEINHALTUNG DER SICHERHEITSVORSCHRIFTEN UND DER GEBRAUCHSANWEISUNGEN ENTSTEHENDE SCHÄDEN.

BESCHREIBUNG DES WASCHAUTOMATEN

Die Waschmaschine ist ein Elektro-Haushaltsgerät, das jede Art von Gewebe wäscht.

Das Gehäuse besteht aus Blechplatten, die so behandelt und lackiert sind, dass ihre ästhetischen Vorzüge über lange Zeit hin unverändert erhalten bleiben.
Der Motor und alle Bewegungsteile wurden so konzipiert und realisiert, dass maximale Laufruhe garantiert werden kann.
Die praktische, geräumige Trommel aus Edelstahl schont die Wäsche und garantiert hohe Waschqualität.

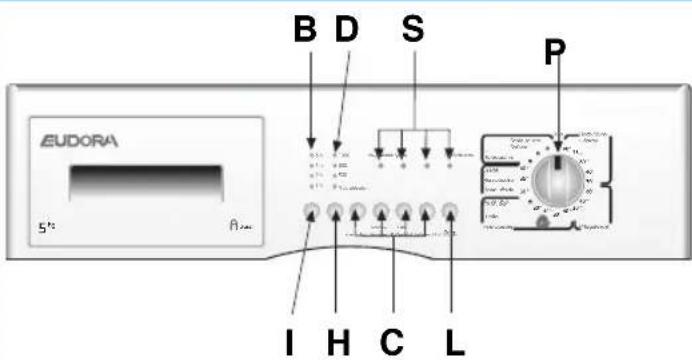

Am Bedienfeld befin den sich alle Bedienelemente zur einfachen Anwahl aller gewünschten Wasch- und Trockenprogramme (siehe Bedienfeld und Programmtabelle).
Das große Einfüllfenster erleichtert das Einlegen und Entnehmen der Wäsche.
Die außerordentliche Stabilität der Maschine ist das Ergebnis ständiger Forschungen hinsichtlich der Gewichtsverteilung von sich bewegenden Massen.

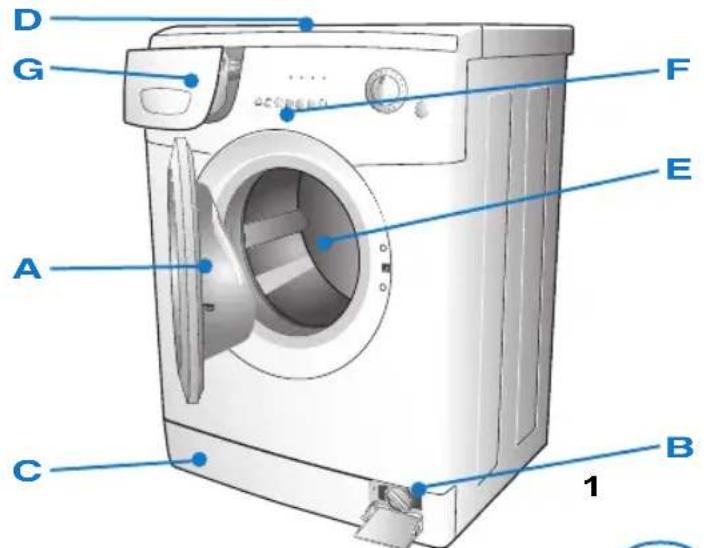

A - Einfüllfenster
B - Filter
C - verstellbare Füße
D - Arbeitsplatte
E - Trommel
F - Bedienfeld
G - Waschmittelschublade

Die Installierung muss durch geschultes Personal entsprechend der vom Hersteller gegebenen Anweisungen ausgeführt werden; eine unsachgemäße Installierung kann Personen und Sachschäden verursachen.

Das Gerät kann überall dort aufgestellt werden, wo die Raumtemperatur 3°C nicht unterschreitet. Achten Sie darauf, dass Kabel und Schläuche an der Rückseite des Gerätes nicht gequetscht werden.

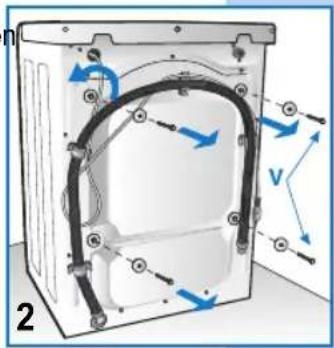

Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben fixiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben entfernen und für eventuelle zukünftige Umzüge aufbewahren.

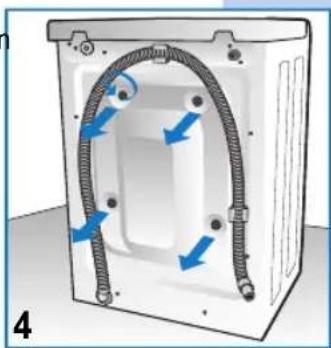

Die Löcher mit den entsprechenden Stöpseln verschließen, die Sie im Plastikbeutel mit der Dokumentation fi nden.

Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben fixiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben mit Hilfe eines Schraubenschlüssels entfernen.

Einen Schraubenzieher in die Löcher einführen und die 4 Transportsicherungen aus Plastik entfernen, wie in der Abbildung gezeigt.

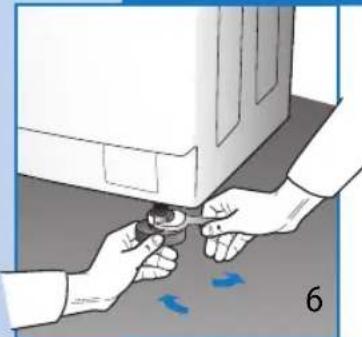

AUSRICHTEN DER MASCHINE

Nachdem die Maschine an einem geeigneten Ort aufgestellt wurde, muss sie mit Hilfe der verstellbaren Füße (Abb. 4) perfekt gerade ausgerichtet werden. Zum Schluss die Kontermuttern festschrauben.

Wenn die Maschine nicht perfekt gerade ausgerichtet ist, wird ihre Stabilität beeinträchtigt, bei Betrieb entsteht ein lautes Geräusch und sie kann Schaden erleiden.

Wenn die Waschmaschine auf Teppichboden aufgestellt wird, muss auf einen ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation gewährleistet wird.

Vom Aufstellen der Maschine in frostgefährdeten Räumen wird abgeraten.

WASSERANSCHLUSS

Der Druck der Wasserleitung soll 0,05 bis 1,00 MPa (0,5 - 10 Bar) betragen.
Vor dem Anschließen den Hahn öffnen und eine gewisse Menge Wasser fließen lassen, damit die Rohre durchgespült und von etwaigen Verunreinigungen, wie Sand, Rost, usw. befreit werden (dies ist besonders wichtig, wenn die Maschine lange Zeit nicht gebraucht wurde, oder wenn sie an eine neue Wasserleitung angeschlossen wird).

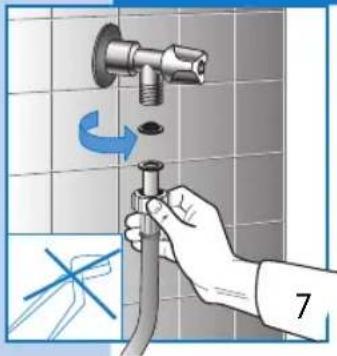

Der Wasserzulaufschlauch muss an einen Kaltwasserhahn mit 3/4" Gewinde angeschlossen werden.

N.B. Bei elektronischen Waschmaschinen mit doppeltem Magnetventil (Warm- und Kaltwasser) wird der rote Schlauch an den Warmwasserhahn und der andere Schlauch an den Kaltwasserhahn angeschlossen. Kann der Warmwasserhahn nicht verwendet werden, müssen beide Schläuche mit Hilfe des entsprechenden mitgelieferten Anschlussstückes an den Kaltwasserhahn angeschlossen werden (siehe Abb. 8)

Zwischen Hahn und Schlauch die mit der Waschmaschine gelieferte Filterdichtung installieren und von Hand fest anziehen (Abb. 7-8).

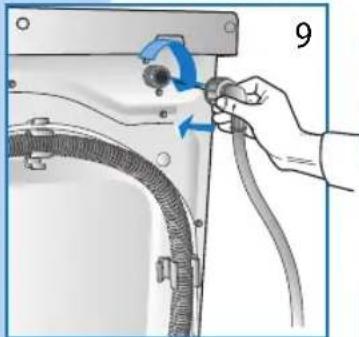

Wasserzulaufschlauch an die Waschmaschine anfl anschen (Abb. 9).

N.B. Den neuen dem Gerät beiliegenden Schlauch benutzen und keinesfalls den alten Schlauch

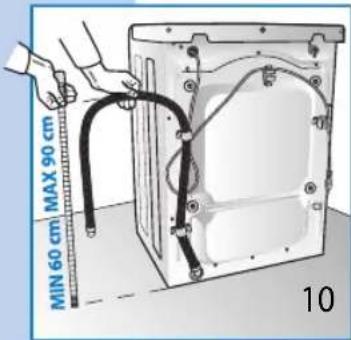

MIN 60 cm MAX 90 cm 10

Während des Waschgangs muss der Wasserhahn vollkommen geöffnet sein.
Der Wasserablaufschlauch muss auf einer Höhe von 60 cm bis 90 cm vom Boden positioniert werden (Abb. 10).
Wenn das Wasser direkt in die Abwasserleitung abfließt, wird das freie Ende des Wasserablaufschlauchs in diese Leitung gesteckt, deren Innendurchmesser mindestens 40 mm betragen muss.
Der Ablaufschlauch darf auf keinen Fall luftdicht angeschlossen werden, damit keine Luft in den Siphon dringt und folglich Wasser ausläuft.

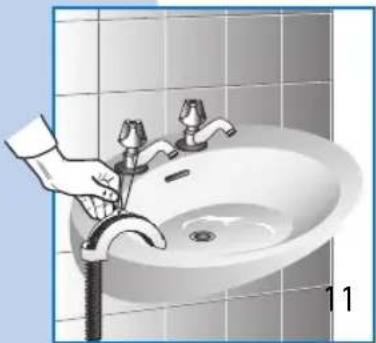

Soll das Wasser in ein Waschbecken oder ähnliches geleitet werden, muss die Kurve am freien Ende des Wasserablaufschlauchs mit dem mitgelieferten Bügel gesichert werden. Dann den Schlauch am Waschbeckenrand einhängen und den Bügel fi xieren, damit der Schlauch nicht abrutschen kann (Abb. 11). Darauf achten, dass der Ablauf des Waschbeckens sauber ist, damit das Wasser frei abließen kann.

8

INSTALLIERUNG DES WASCHAUTOMATEN

ELEKTROANSCHLUSS

Überprüfen Sie, ob die am Typenschild an der Innenseite der Filterklappe angegebene Spannung mit der Ihres Stromnetzes übereinstimmt (Abb. 12).
Schutzschalter, Stromkabel und Steckdose müssen für die maximale Leistung der Maschine ausgelegt sein, die am Typenschild angegeben ist.
Nach der Installation muss die Stromversorgung oder die Unterbrechung der Stromversorgung durch einen zweipoligen Schalter gewährleistet sein.
Die für den Anschluss der Maschine bestimmte Steckdose muss vorschriftsmäßig geerdet sein. Im gegenteiligen Fall haftet der Hersteller nicht für eventuelle Unfälle (Abb. 13).
▼ Falls die betreffende Steckdose defekt oder ungeeignet ist, muss sie von einem Elektriker ausgewechselt werden.
Der Anschluss der Maschine mittels Verlängerungskabeln oder Mehrfachsteckdosen ist verboten.
Während der Wartung der Maschine muss der Stecker ausgesteckt sein.
Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.
▼ Falls das Kabel beschädigt sein sollte, ist der Kundendienst hinzuziehen.

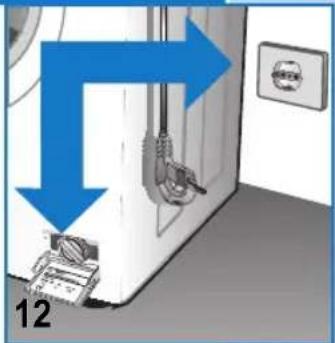

Stellen Sie die Waschmaschine so auf, dass das Kabel problemlos zugänglich ist, damit es im Bedarfsfall ausgesteckt werden kann.

GEBRAUCH DER MASCHINE

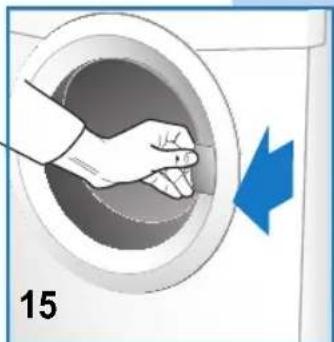

VOR DEM GEBRAUCH

Achtung: Bevor erstmals mit der Maschine gewaschen wird, einen kurzen Waschgang ohne Wäsche durchführen.

Dadurch wird die einwandfreie Funktion des Waschautomaten geprüft und die Trommel gespült.

Vor jedem Waschgang:

Kontrollieren, ob die Wasseranschlüsse in Ordnung sind, der Ablaufschlauch korrekt angebracht (siehe Wasseranschluss) und der Hahn geöffnet ist (fi g. 14).
Mit trockenen Händen den Stecker in die Steckdose stecken.
▼ die Wäsche nach Gewebeart sortieren (siehe Pfl egekennzeichen).
Sicherstellen, dass sich keine Fremdkörper in den Taschen der Kleidungsstücke befinnden, welche die Wäsche, die Maschine oder den Filter beschädigen könnten.

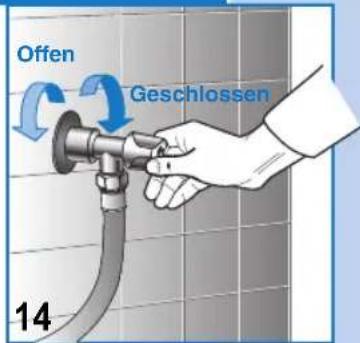

Offen Geschlossen 14

Die Waschmaschine ist mit einer Waschmittelschublade mit drei Kammern ausgestattet (Abb:16).

Kammer für Waschpulver für Vorwäsche oder Einweichen (1)

Kammer für Waschpulver für Hauptwäsche (2)

Kammer für Weichspülen, Parfümieren, Stärken (3).

Verwenden Sie ein Waschmittel mit gebremster Schaumentwicklung und Weichspüler (wo erforderlich) für Waschautomaten. Die jeweiligen Mengen sind auf den Packungen der Waschmittel angegeben.

NB: Geben Sie nicht zuviel Waschmittel in die Kammer, weil sonst viel Schaum entsteht und das Waschergebnis beeinträchtigt wird.

Zu wenig Waschmittel kann ebenfalls das Waschergebnis beeinträchtigen.

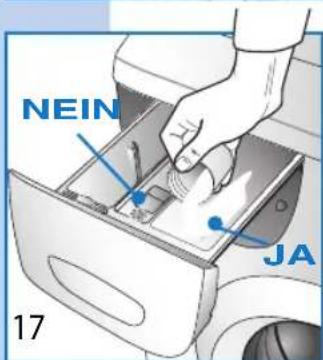

NB: Beim Einfüllen des Waschmittels darauf achten, dass dieses nicht in die Kammer für Weichspüler gelangt, da sonst mit Schaum gespült wird und weiße Flecken auf der Wäsche zurückbleiben können. Sollte hingegen Weichspüler in die Waschmittelkammer gelangen, könnte die Waschkraft beeinträchtigt werden(Abb. 17).

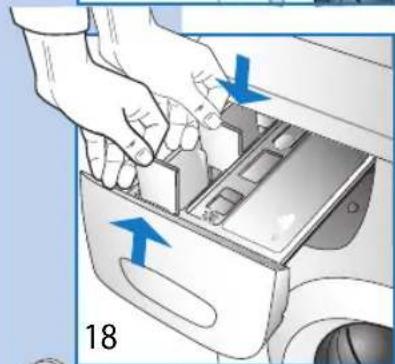

NB: Wenn Sie Flüssigwaschmittel verwenden (für Waschprogramme ohne Vorwäsche empfehlenswert), setzen Sie dazu den speziellen Behälter (falls vorgesehen) in die linke Kammer Nr.2 ein (wie nebenstehend gezeigt), und füllen das Mittel bis zur Markierung ein(Abb. 18-19).

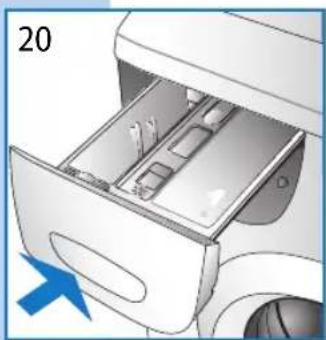

Vor dem Einschalten der Maschine die Waschmittelschublade schließen(Abb. 20).

Achtung: Die Waschmittelschublade nie herausziehen, während die Maschine in Betrieb ist, weil sonst Wasser austreten könnte (Abb. 20).

FLECKENENTFERNUNG

Bestimmte Flecken können allein durch Waschen in der Waschmaschine nicht beseitigt werden. Bevor irgendwelche Flecken behandelt werden, muss an einer unsichtbaren Stelle ausprobiert werden, ob das Gewebe farbecht ist. Flecken immer vom Rand ausgehend zur Mitte hin bearbeiten, damit keine Ränder entstehen. Nachstehend geben wir einige Ratschläge zur Entfernung von Flecken.

Wachs: Das Wachs vorsichtig mit einem Messer mit abgerundeter Spitze abschaben und den Stoff anschließend zwischen zwei saugfähige Bögen Papier legen und mit dem heißen Bügeleisen das restliche Wachs entfernen.
Kugelschreiber und Filzstift: Mit einem weichen, mit Äthylalkohol getränkten Tuch vorsichtig betupfen, damit der Fleck nicht vergrößert wird.
▼ Stock? ecken und Schimmel: Sofern das Gewebe bleichmittelfest ist, einen Waschzyklus durchführen, wobei das Bleichmittel. Andernfalls die Schmutzstellen mit 10%igem Wasserstoffperoxid anfeuchten und 10 bis 15 Minuten einwirken lassen.
▼ Leichte Bügeleisenverbrennungen: wie für Stock? ecken und Schimmel beschrieben vorgehen.
▼ Rost: Einen Rostfleckenentferner nach Gebrauchsanweisung benutzen.
▼ Kaugummi: Das Gewebe energisch mit Eis-würfeln abreiben und danach mit einem mit

Azeton angefeuchteten Lappen nachreiben.

Lack: Lack? ecken nicht vollständig trocknen lassen, sondern unverzüglich mit dem auf der Packung angegebenen Lösemittel (z.B. Wasser, Terpentin, Trichloräthylen) behandeln, mit Seifenwasser auswaschen und spülen.
Lippenstift: Flecken auf Baumwolle oder Wolle mit Äther behandeln; für Seide Trichloräthylen verwenden.
Nagellack: die be? eckte Seite auf saugfähiges Papier legen und die andere Seite mit Azeton anfeuchten. Das Papier häu? g wechseln und weitermachen, bis der Fleck vollständig entfernt ist.
Schlamm oder Teer: den Fleck mit etwas frischer Butter einreiben, einwirken lassen und danach mit Terpentinöl waschen.
▼ Gras: Vorsichtig einseifen und mit verdünntem Bleichmittel behandeln. Bei Wolle hat sich 90%iger Alkohol bewährt.
▼ Blut: in kaltem Salzwasser einweichen und anschließend mit Waschseife waschen.

INTERNATIONALE PFLEGEKENNZEICHEN

Um für jedes Wäschestück das richtige Programm wählen zu können, sollten Sie sich die Kennzeichen auf dem Herstelleretikett ansehen. Die folgende Tabelle soll Ihnen beim Lesen der Symbole behil? ich sein.

Normale Wäsche

Schonwäsche

Waschtemperatur bis 95°

Waschtemperatur bis 60°

Waschtemperatur bis 40°

Waschtemperatur bis 30°

Handwäsche

Nicht Waschen

In kaltem Wasser bleichen

Nicht bleichen

Bügeltemperatur bis 200°

Bügeltemperatur bis 150°

Bügeltemperatur bis 100°

Nicht bügeln

A

Chemische Reinigung mit Lösemittel

F

Chemische Reinigung nur mit Benzin, reinem Alkohol und R113

P

Chemische Reinigung nur mit Perchlorat, Benzin, reinem Alkohol, R111 und R113

Nicht chemisch reinigen

Ausgebreitet trocknen

Aufgehängt trocknen

Auf Kleiderbügel trocknen

Im Trockner bei normaler Temperatur trocknen

Im Trockner bei niedriger Temperatur trocknen

Nicht im Trockner trocknen

REINIGUNG DER MASCHINE

Die Waschmaschine ist so konstruiert, dass sie keine besondere Wartung erfordert, und muss lediglich regelmäßig gereinigt werden.

Vor dem Reinigen der Maschine den Stecker aus der Steckdose nehmen und den Wasserhahn schließen.

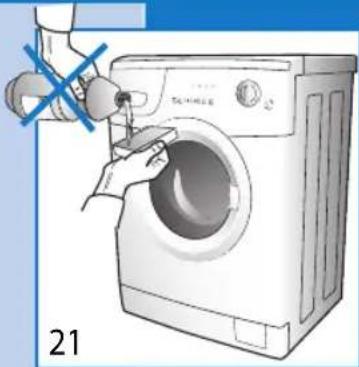

Das Gehäuse und die Plastikteile der Waschmaschine dürfen ausschließlich mit einem weichen feuchten Tuch gereinigt werden.

ACHTUNG!! Für die Reinigung der Waschmaschine keinesfalls chemische Substanzen, scheuernde Mittel, Alkohol, Seife, Benzin oder andere Lösemittel verwenden, da diese das Gerät beschädigen können. (Abb.21)

Nach Waschende das Einfüllfenster der Waschmaschine geöffnet lassen, damit die Gummiteile trocknen können.

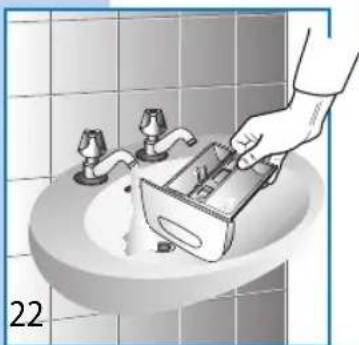

Die Waschmittelkammern müssen periodisch gereinigt werden. Hierzu kann die Waschmittelschublade entnommen und unter Fließwasser gereinigt werden (Abb. 22). Dann wieder einsetzen.

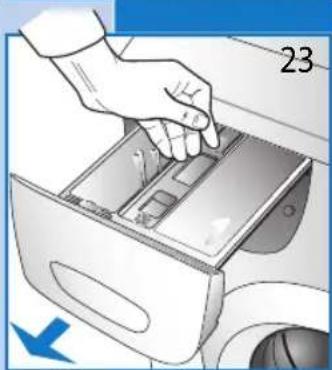

HERAUSZIEHEN DER WASCHMITTELSCHUBLADE

▼ die Waschmittelschublade öffnen;
mit einer Hand auf die Schrift "PUSH" drücken und mit der anderen Hand die Schublade herausziehen. (Abb. 23)

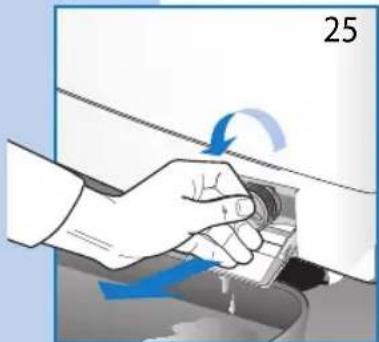

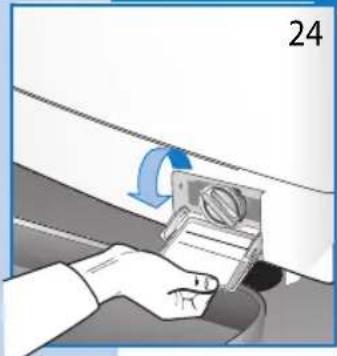

REINIGUNG DES FILTERS

ACHTUNG! Vor Reinigen des Filters muss sichergestellt werden, dass die Maschine leer ist. Den Filter nicht ausbauen, während die Waschmaschine läuft oder Wasser enthält.

Ein Wischtuch bereitlegen oder ein niedriges Gefäß unter die Filterklappe stellen, um das noch in der Maschine verbliebene Wasser aufzufangen. Die Filterklappe öffnen und den Filter nach links drehen und herausnehmen (Abb. 24/25).

Der Filter muss regelmäßig gereinigt werden.

Den Filter unter Fließendwasser ausspülen und alle Rückstände entfernen. Den Filter im Uhrzeigersinn wieder einschrauben und kontrollieren, ob er perfekt schließt.

BESEITIGUNG VON FUNKTIONSSTÖRUNGEN

Bevor Sie sich bei einer Funktionsstörung an den autorisierten Kundendienst wenden, sollten Sie prüfen, ob deren Ursache unter den nachstehenden Fällen zu fi nden ist.

Bei einigen Modellen werden die Funktionsstörungen bei Zyklusende mit einem Code angezeigt.

Code: E:00 Die im Abschnitt * aufgelisteten Kontrollen durchführen

E:01 Die im Abschnitt ** aufgelisteten Kontrollen durchführen

E:02 Technische Störung "Den Kundendienst rufen"

E:03 Technische Störung "Den Kundendienst rufen"

Die Maschine funktioniert nicht (Kontrolllampen ausgeschaltet) (Display erloschen )

- Prüfen Sie, ob:

1) Netzspannung vorhanden ist.
2) Der Stecker richtig in die Steckdose eingesteckt ist.
3) Die On/Off-Taste gedrückt wurde bzw. wo diese nicht vorhanden ist, der Programmschalter (P) bei einem Programm positioniert ist.

Die Maschine funktioniert nicht (Kontrolllampen eingeschaltet) (Display leuchtet auf)\*

- Prüfen Sie, ob:

1) Das Programm eingestellt ist.
2) Das Einfüllfenster richtig geschlossen wurde.
3) Die Start-Taste gedrückt wurde (nur bei elektronischen Modellen).
4) Den nachstehenden Absatz "Kein Wasserzulauf" beachten.

Kein Wasserzulauf\*

- Prüfen Sie, ob:

1) Die Leitungen Wasser führen.
2) Der Zulaufschlauch an die Waschmaschine angeschlossen ist.
3) Der Wasserzulaufhahn geöffnet ist.
4) Der Filter verstopft ist. In diesem Fall das Gerät vom Netz trennen und den Filter reinigen.

Die Maschine füllt und entleert ständig Wasser\*\*:

- Prüfen Sie, ob:

1) Der Wasserablaufschlauch auf der richtigen Höhe angebracht ist (60 - 90 cm).
2) Das Schlauchende nicht in Wasser eingetaucht

Die Maschine pumpt das Wassern nicht ab und schleudert nicht\*\*

- Prüfen Sie, ob:

1) Der Ablaufschlauch korrekt angeschlossen ist.
2) Der Ablaufschlauch nicht geknickt ist.
3) Der Ablauffi Iter nicht verstopft ist.
4) Die Funktion für Schleuderausschluss nicht eingestellt ist.
5) Die Funktion für Spülstop nicht eingestellt ist.

Die Maschine vibriert und läuft geräuschvoll

- Prüfen Sie, ob:

1) Alle Transportsicherungen entfernt wurden.

2) Die Maschine perfekt gerade aufgestellt ist.
3) Große Wäschestücke wie Bettlaken oder Tischtücher nicht an einer Trommelseite angesammelt sind.

Das Einfüllfenster öffnet sich nicht

- Prüfen Sie, ob:

1) Das Waschprogramm beendet ist.
2) Die Funktion für Spülstop nicht eingestellt ist (bei einigen Modellen automatisch).

Die Wäsche ist mangelhaft geschleudert

- Prüfen Sie, ob:

1) Die Wäsche gleichmäßig in der Trommel verteilt ist.
2) Die richtige Schleuderdrehzahl gewählt wurde.

Der Betrieb der Maschine wird unterbrochen

- Prüfen Sie, ob:

1) Die Stromversorgung ausgefallen ist.

Eine große Menge Waschmittel wird nicht vollständig eingespült

- Prüfen Sie, ob:

1) Der Wasserzulaufhahn geöffnet ist.
2) Der Filter zwischen Wasserhahn und Zulaufschlauch verschmutzt ist.

Die Wäsche wird nicht richtig sauber

- Prüfen Sie, ob:

1) Zuviel Wäsche in die Trommel gefüllt wurde.
2) Eine ausreichende Menge Waschmittel benutzt wurde.
3) Das passende Waschprogramm gewählt wurde.

Die Wäsche ist eingelaufen oder verblasst

•Prüfen Sie, ob:

1) Das passende Waschprogramm gewählt wurde.
2) Die richtige Waschtemperatur eingestellt wurde.

Die Maschine trocknet nicht (nur für Waschtrocknermodelle)

- Prüfen Sie, ob:

1) Der Wasserzulaufhahn offen ist.
2) Der Wasserablauffi lter sauber ist.
3) Die Maschine eingeschaltet ist (Kontrolllampe oder Display leuchten auf).
4) Das Trockenprogramm gewählt wurde.
5) Die Trockendauer eingestellt wurde.

Falls Ihre Maschine trotz dieser Kontrollen weiterhin nicht funktionieren sollte, wenden Sie sich an das nächstgelegene Kundendienstzentrum. Geben Sie dabei bitte das Modell, die Seriennummer und die Art der Störung an. Die Gerätedaten fi nden Sie an der Informationstabelle am Filterdeckel. Diese Angaben erlauben dem Kundendienstpersonal die erforderlichen Ersatzteile zu besorgen und die Reparatur schnell und effi zient durchzuführen.

Garantiebedingungen

gültig ab 1.1. 2007

Die EUDORA - Garantie wird für alle EUDORA Geräte geleistet, welche das Originalleistungsschild mit Gerätenummer aufweisen.

Ohne die gesetzliche Gewährleistung einzuschränken, geben wir - abgesehen von den unter Punkt 2

Angeführten Fällen - 2 Jahre Garantie ab Kaufdatum (Nachweis ist der Kaufbeleg)

1. Für Mängel haften wir in der Weise, dass diejenigen Teile ausgebessert oder nach unserer Wahl ne ersetzt werden, die wegen fehlerhafter Bauart oder mangelhafter Ausführung der Lieferung innerhalb de Garantiezeit unbrauchbar werden. Es steht uns darüber hinaus frei, mangelhafte Geräte gegen gleichwertige mängelfreie Geräte unserer Marke auszutauschen, falls die Mängelbehebung wirtschaftlich nicht vertretbar . ist

2. Bei gewerblicher Nutzung oder bei Gemeinschaftsnutzung durch mehrere Haushalte beträgt die Garantie 12 Monate

3. Durch Garantieleistungen verlängert sich die zugesagte Garantiefrist nicht.

4. Die Mängel sind unverzüglich unter Anführung der Gerätenummer bei EUROTECH HB Hausgeräte GmbH bzw. bei einer von EUDORA autorisierten Kundendienststelle anzuzeigen. Die Behebung einer Garantieleistung erfolgt bei sperrigen Geräten vor Ort durch den EUDORA Vertragskundendienst bzw. einer von EUDORA autorisierten Kundendienststelle.

5. Für Schäden infolge mangelhafter Wartung, unsachgemäßer Benützung, Missachtung der Bedienungsanleitung, Fremdreparaturen, Benutzung von nicht-originalen Ersatz- und Zubehörteilen oder außerhalb der normalen Betriebsbedingungen liegender Umstände, wird keine Garantie übernommen. Ebenfalls wird keine Garantie übernommen bei abnormalen, besonders erschwerten oder elektrotechnisch nicht einwandfreien Voraussetzungen für einen ordnungsgemäßen Betrieb des Gerätes.

6. Garantiereparaturen dürfen nur vom EUDORA Vertragskundendienst bzw. von durch AUDOR autorisierten Kundendienststellen durchgeführt werden

7. Für Ersatzteile beträgt die Garantiezeit bei bestimmungsgemäßer Verwendung 6 Monate.

8. Die Mängelhaftung umfasst in allen Fällen nur die Beseitigung des von uns zu vertretenden Mangels schließt darüber hinausgehende Ansprüche des Besitzers, soweit eine Haftung nicht zwingend gesetzlich angeordnet ist, aus.

9. Die Garantieleistungen werden nur in jenem Land, in dem das Gerät gekauft wurde, erbracht.

EUROTECH HB Hausgeräte GmbH

Pfarrgasse 52

A-1230 Wien

Tel.: [phone]

www.eurotechhb.a t

EUDORA-Kundendienst:

ABC Service GmbH

Jochen Rindt Straße 1

A-1230 Wien

Service Hotline: [phone] (Regionaltarif)

Irrtum und Änderungen vorbehalten

HAUPTFUNKTIONEN DES WASCHVOLLAUTOMATEN

C Taste Zusatzfunktionen
D LED-Anzeige Schleudergeschwindigkeit
B LED-Anzeige Startzeitvorwahl
H Taste Schleuderwahl

I Taste Startverzögerung
L Start-Taste
P Programm- und Temperaturschalter
S LED-Anzeige Programmablauf

INBETRIEBNAHME DES WASCHVOLLAUTOMATEN

WASCHGANG

(Nach Durchführung folgender Maßnahmen setzt Ihr Waschvollautomat den Waschzyklus in Gang.)

1. Öffnen Sie die Gerätetür.
2. Füllen Sie die Wäsche in die Wäschetrommel ein und schließen Sie die Gerätetür. Achtung: Der Waschvollautomat darf absolut nicht überladen werden. Es wird davon abgeraten, solche Wäscheteile im Gerät zu waschen, die große Wassermengen aufsaugen, wie z.B. Teppiche.
3. Füllen Sie in die entsprechenden Waschmittelkammern das für Waschvollautomaten geeignete Waschpulver (nicht schäumend) und den Weichspüler (siehe Abschn. "VERWENDUNG VON WASCHMITTELN").
4. Schließen Sie die Wachmittelkammer; achten Sie darauf, dass diese während des Betriebs des Gerätes nicht herausgenommen wird, es könnte Wasser auslaufen.
5. Drehen Sie den Programmschalter (P) auf das für die Gewebeart der zu waschenden Wäsche geeignete Programm, wählen Sie die gewünschte Waschtemperatur (siehe "PROGRAMMTABELLE").
   N.B Bei Anwahl eines Programms leuchtet automatisch die Led der maximal für das eingestellte Programm zulässigen Schleuderdrehzahl auf. Eine der Leds (S) schaltet sich ein und zeigt die Waschphase an, mit der das Programm beginnt.
6. Wählen Sie durch Druck auf die Taste (H) die gewünschte Schleudergeschwindigkeit (siehe "VARIABLE SCHLEUDERGESCHWINDIGKEIT").
7. Wählen Sie mittels der Tasten (C) die gewünschten Zusatzfunktionen (siehe "ZUSATZFUNKTIONEN" Die gedrückten Tasten leuchten auf.
8. Drücken Sie, falls diese Funktion gewünscht, die Taste (I) (siehe "STARTZEITVORWAHL").
9. Drücken Sie die Taste (L), um den Waschzyklus in Gang zu setzen (siehe "START-TASTE").
10. Drehen Sie nach Beendigung des Waschvorgangs den Programmschalter (P) auf die Position Stopp.
11. Öffnen Sie die Gerätetür und nehmen Sie die Wäsche heraus.
12. Ziehen Sie (mit trockenen Händen) den Netzstecker des Gerätes aus der Steckdose.
13. Drehen Sie den Wasserversorgungshahn zu.

VARIABLE SCHLEUDERDREHZAHLEN:

1000
800
500

Nicht-schleudern

Das Gerät verfügt über eine große Auswahl an Schleudergeschwindigkeiten, die vor Einstellen des Programms, je nach der Art der Gewebe, eingestellt werden können. Zur Änderung der Schleudergeschwindigkeit drücken Sie die Taste (H) bis der gewünschte Wert erreicht wird. Bei jedem Druck leuchtet die entsprechende LED auf. Soll die Schleuder gänzlich ausgeschlossen werden, dann muss die dem Symbol (wenn vorhanden), oder der Schrift „Ausschluss der Schleuder“ entsprechende LED aufleuchten.

NB: Die maximale Schleudergeschwindigkeit ändert je nach dem Modell und entspricht den auf den Geräte „LEDs“ angegeben Drehzahlen. Die für ein Programm maximal einstellbare Schleudergeschwindigkeit ist die, die bei der Wahl des eingestellten Waschprogramms automatisch aufleuchtet.

GLEICHMÄBIGE GEWICHTSVERTEILUNG BEIM SCHLEUDERN

Ihr Waschvollautomat ist mit einem elektronischen Spezialkontrollsystem zur korrekten Auswuchtung der Wäscheladung ausgestattet. Dank dieses Systems wird die Wäsche vor jedem Schleudern so gleichmäßig wie möglich in der Wäschetrommel verteilt. Bei unregelmäßig verteilter Wäsche wird die Geschwindigkeit des Endschleudergangs aus Sicherheitsgründen reduziert; ist dieser ungenaue Ausgleich zu hoch, wird die Schleuder nicht aktiviert.

STARTZEITVORWAHL:

Ihr Waschvollautomat ist mit einer Startzeitverzögerungsvorrichtung ausgestattet, dank derer der Programmstart um maximal 8 Std. verschoben werden kann. Die Stunden können wie folgt eingestellt werden: Ein jeder Druck auf die Taste (I) verzögert den Start um 1, 2, 4, 8 Stunden. Bei Druck der Taste START (L) blinkt die selektierte Led oder schaltet sich die Taste (I) ein (modellabhängig), was bedeutet, dass die Funktion aktiviert wurde; von diesem Zeitpunkt an und nach Ablauf der eingestellten Stundenanzahl wird der Waschzyklus automatisch gestartet.

Zeitvorwahl

START-TASTE:

Durch Drücken dieser Taste wird das Waschprogramm in Gang gesetzt. Die Taste (L) leuchtet auf, als Zeichen dafür, dass das Waschprogramm läuft.

Start

Mittels der Funktion „Stopp“ kann der Waschvollautomat auf Nullstellung gebracht werden. Falls Sie das gewählte Waschprogramm aus irgendeinem Grunde ändern, oder weitere Wäscheteile hinzufügen möchten, drehen Sie den Programmschalter ganz einfach auf Position “STOPP”, die Starttaste schaltet auf Blinklicht. Drehen Sie daraufhin den Schalter auf das gewünschte neue Programm und drücken Sie die Taste “START“.

Achtung!! Wir empfehlen, diese Funktion nur dann einzustellen, wenn es absolut erforderlich ist, und nur dann, wenn das auf Nullstellung zu bringende Programm vor nicht länger als 3 Minuten gestartet ist. Bevor Sie die Gerätetür nach einer evtl. Nullstellung öffnen, warten Sie bitte 2 Minuten. Erst dann wird die Türsperre aufgehoben.

ZUSATZFUNKTIONEN

Bei Anwahl der nachgenannten Tasten leuchten diese auf. Wurde die Taste hingegen irrtümlich gewählt oder möchte man die Sonderfunktion deaktivieren, genügt es die Taste erneut zu drücken.

VORWÄSCHE:

Drücken Sie diese Taste, dann erfolgt eine kurze Vorwäsche bei einer Höchsttemperatur von 40°C und einer Dauer von 10 Minuten. Diese Funktion kann nur zu den Programmen "BAUMWOLLE, KUNSTFASERN und "TÄGLICHE WÄSCHE" zugeschaltet werden.

Wird eine der nachfolgend beschriebenen Tasten betätigt, leuchtet sie auf. Sollten Sie eine dieser Tasten unwillkürlich gedrückt haben, oder wenn Sie eine andere Taste wählen möchten, dann drücken Sie die Taste erneut.

Vorwäsche

INTENSIV-PROGRAMM:

Wird diese Taste gedrückt, führt das Gerät ein Waschprogramm zu der eingestellten Temperatur durch, erhöht jedoch die Waschzeit.

Diese Funktion kann nur zu den Programmen "BAUMWOLLE" und "KUNSTFASERN" zugeschaltet werden.

Intensiv Programm

EXTRA SPÜLEN:

Ihr Waschvollautomat wurde so konzipiert, dass der Wasserverbrauch auf ein Mindestmaß herabgesetzt wird. Bei Gebieten mit sehr weichem Wasser, oder falls am Ende des Waschgangs noch Seifenspuren vorhanden sein sollten, führt das Gerät nach Drücken dieser Taste einen zusätzlichen Spülgang durch.

Extra Spülen

KNITTERSCHUTZ:

Drücken Sie diese Taste, dann dreht die Trommel sanft für weitere 30 Minuten, wodurch die Bildung von Knittern reduziert wird. Wird diese Funktion hinzugeschaltet, wird die Schleuder auf 800 U/min reduziert.

Knitterschutz

NB: Die Zusatzfunktionen können nicht zu allen Programmarten hinzugeschaltet werden. Ist eine solche mit dem gewählten Programm nicht zu vereinbaren, kann die entsprechende Taste nicht aktiviert werden (siehe PROGRAMMTABELLE).

ÜBERWACHUNG DES PROGRAMMABLAUFS:

Hauptwäsche Spülen Schleudern Ende

Auf der nebenstehenden Abbildung sind die 4 Hauptfunktionen eines

Waschprogramms angeführt: VORWÄSCHE-HAUPTWÄSCHE, SPÜLEN, SCHLEUDERN, ENDE. Eine jede dieser Funktionen wird während des Ablaufs durch eine aufleuchtende LED angezeigt; der Programmstand kann demnach jederzeit abgelesen werden.

Nach Abschluss des Schleudergangs bleibt die entsprechende LED noch für ca. 2 Minuten eingeschaltet, dies entspricht der Zeit, nach der die Tür erst geöffnet werden kann. Danach leuchtet die LED „ENDE“ auf.

PROGRAMMTABELLE

PROGRAMM-SCHALTER	BETRIEBS-TEMPERATUR	WÄSCHE-ETIKETTEN	GEWEBEART	Waschmittel-kammern	AKTIVIERBARE TASTEN
					Vorwäsche	Intensiv-Programm	Extra Spülen	Knitterschutz
Koch-/Bunt-wäsche	90°		Stark verschmutzte, widerstandsfähigeWeißwäsche mit Flecken auch organischer Art
Koch-/Bunt-wäsche	75°		Stark verschmutzte Bett- und Tischwäsche, Oberhemden, Geschirr- und Handtücher aus widerstandsfähigen Geweben
Koch-/Bunt-wäsche *	60°		Normal verschmutzte Oberhemden, Tischwäsche, Geschirr- und Handtücher aus widerstandsfähigem Gewebe
Koch-/Bunt-wäsche	40°		Stark verschmutzte Weiß- und farbechte Buntwäsche
Koch-/Bunt-wäsche	30°		Leicht verschmutzte Buntwäsche in zarten Farben
Pflegeleicht	60°		Stark verschmutzte, farbechte Buntwäsche aus Kunstfasern
Pflegeleicht	40°		Leicht verschmutzte Kunstfasergewebe in zarten Farben
Pflegeleicht	30°		Leicht verschmutzte Kunstfasergewebe in zarten Farben
Feinwäsche	40°		Feinwäsche aus Baumwolle, Viskose und zarten Mischgeweben
Feinwäsche	30°		Feinwäsche aus Baumwolle, Viskose und zarten Mischgeweben
Wolle***	40°		Waschmaschinenfeste Wollgewebe
Wolle	30°		Waschmaschinenfeste Wollgewebe

AKTIVIERBARE FUNKTION ○ NICHT AKTIVIERBARE FUNKTION ZUSCHALTBAR, TASTE VORWÄSCHE DRÜCKEN

* Bezugsprogramm zur Bestimmung der Energieklasse gemäß der Norm EN 60456 📌 Mit aktivierter Taste für energische Programme

*** Bezugsprogramm für 100%ige Schurwolle

PROGRAMM-SCHA LTER	BETRIEBS-TEMPERATUR	WÄSCHE-ETIKETTEN	GEWEBEART	Waschmittel-kammern	AKTIVIERBARE TASTEN
					Vorwäsche	Intensiv-Programm	Extra Spülen	Knitterschutz
Wolle	KALT	——	Waschmaschinenfeste Wollgewebe und Seide		○	○	○	○
Seide
Handwäsche	30°		Von Hand waschbare Gewebe		○	○	○	○
Kurzwäsche	35°		Leicht verschmutzte Feinwäsche aus Baumwolle, Viskose und zarten Mischgeweben		○	○	○	○
Leicht	40°		Leicht verschmutzte Gewebe aus empfindlicher Baumwolle, empfindliche Buntwäsche		●	○	●	●
Kaltwäsche	KALT	——	Feinwäsche		○	○	●	●
Spülen	——	——	Spülen oder Auffrischen von Wäsche		○	○	●	○
Ablauf Schleudern	——	——	Ablauf und Endschleudern		○	○	○	●

AKTIVIERBARE FUNKTION NICHT AKTIVIERBARE FUNKTION

TECHNOLOGIE "EASY LOGIC"

Ihr elektronischer Waschvollautomat ist mit einem „EASY LOGIC“-System ausgestattet, das automatisch die Menge der eingefüllten Wäsche erfasst, und hiernach die erforderliche Wassermenge bestimmt, und die Waschzeit entsprechend reduziert, was eine Ersparnis an Wasser, Zeit und Energie darstellt. Liegt die Menge der zu waschenden Wäsche unter der empfohlenen maximalen Lademenge (siehe Tabelle „Technische Eigenschaften“), wird die zum Waschen verwendete Wassermenge im Verhältnis von 2 Litern pro kg Wäsche weniger verringert. Bei halber Füllmenge oder noch niedrigerer Beladung führt das Gerät automatisch einen Spülgang weniger als vorgesehen durch. NB: Die Funktion „EASY LOGIC“ kann nur für Baumwollprogramme aktiviert werden.

TECHNISCHE EIGENSCHAFTEN

MODELL →		WAS 510
Abmessungen:	Breite cm.:	59.5
	Höhe cm.:	85.0
	Tiefe cm.:	55.0
Empfohlene maximaleLademen ge fürWaschgänge:		5,0 Kg
		2,5 Kg
		1,0 Kg
Max. Schleudergeschwindigkeit: (U/min.)		1000
Wasserdruck:		min. 0,05 MPa - max. 1 MPa
Max. Lelstungsaufnahme/Elektroanschluss		siehe Typenschild
