BEDIENUNGSANLEITUNG WAS 514 Eudora

Bedienungs- und Wartungshandbuch

Werter Kunde,

wir danken Ihnen für die Wahl unseres Produktes.

Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät anschließen und benutzen. Die Kenntnis der Funktionsweise wird Ihnen bei der korrekten und sicheren Bedienung helfen. Die Gebrauchsanweisungen enthalten neben den technischen Daten des Waschautomaten viele nützliche Hinweise zum optimalen Gebrauch der Maschine.

Falls Sie die Maschine weiterverkaufen denken Sie daran, dem neuen Besitzer auch diese Gebrauchsanweisung mitzugeben.

INHALTSVERZEICHNIS

HINWEISE FÜR DEN BENUTZER

4-5

BESCHREIBUNG DES WASCHAUTOMATEN

4

INSTALLIERUNG DES WASCHAUTOMATEN

6-8

• Auspacken und Entfernen der Transportsicherungen
• Ausrichten der Maschine 7
• Wasseranschluss 7
• Elektroanschluss 8

GEBRAUCH DER MASCHINE

8-10

• Vor dem Gebrauch
8
- Waschmittel
9
• Fleckenentfernung 10
• Internationale P?egekennzeichen 10

WARTUNG

11-12

• Reinigung der Maschine
11
- Reinigung des Filters
11
• Beseitigung von Funktionsstörungen
12

MODELL:

SERIENNUMMER:

KAUFDATUM:

Das Gerät ist als Haushaltswaschmaschine Während des Betriebs des Waschautomaten einzusetzen, jede anderweitige Nutzung ist un-jeden Kontakt mit dem aus dem Ablaufschlauch sachgemäß und folglich gefährlich. austretenden Wasser vermeiden, da dieses sehr
Jede Veränderung oder sonstige Manipulierung hohe Temperaturen haben kann. Auch die Glassdes Gerätes kann den Benutzer gefährden und cheibe des Einfüllfensters kann sich während des Schäden an der Maschine verursachen. Betriebs erhitzen und sollte daher nicht berührt
Das Gerät hat ein beträchtliches Gewicht. Beim Verstellen müssen daher besondere Sicherheitsmaßnahmen getroffen werden. Werden. Waschen Sie nur für Maschinenwäsche geeignete Gewebe. Im Zweifelsfall die Herstellerhinweise
Das Gerät darf nur von Erwachsenen benutz am Etikett der Wäschestücke beachten (siehe werden. "P? egekennzeichen").
Jede Veränderung der Wasser- oder Stromversorgung muss von Fachpersonal durchgeführt vor dem Einlegen von Kleidungsstücken in die Waschmaschine alle Taschen leeren. Harte oder spitze Gegenstände, wie beispielsweise Münzen, werden.
Beim Aufstellen des Gerätes darauf achten, dass Nadeln, Nägel, Schrauben oder Steine können das Stromkabel nicht verdreht oder gequetschtschwere Schäden verursachen. wird und für eventuelle Eingriffe problemes In der Maschine dürfen keine Kleidungsstücke mit zugänglich ist. benzinhaltigen Verschmutzungen gewaschen wer-
* Vor dem Einschalten des Waschautomaten das gesamte Verpackungsmaterial und die Transportsicherungen entfernen, weil andernfalls die Maschine und der Aufstellraum schwere Schäden erleiden können. * den. Falls die Flecken mit verdampfenden Mitteln entfernt wurden, müssen diese vor dem Einfüllen in die Waschmaschine vollkommen verdampft sein. * Keine Waschmittel für Handwäsche verwenden,
* Wenn die Waschmaschine auf Teppichboden da deren starke Schaumentwicklung die Innenteile aufgestellt wird, muss auf einen ausreichendendes Waschautomaten beschädigen könnte. Bodenabstand geachtet werden, damit die korrekte * Nach dem Waschen von Läufern, Decken oder Luftzirkulation gewährleistet wird. anderen langfaserigen Geweben den Filter her-
Der Waschautomat darf nicht überfüllt werden. ausnehmen und gegebenenfalls reinigen.

Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.

Die Waschmaschine muss an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.

Die Verwendung von Vervor- längerungskabeln oder Mehrfachsteckern zum Anschließen der Maschine ist verboten.

Das Gerät darf nicht Witterungseinflüssen ausgesetzt werden.

Am Ende des Waschgangs sorgt eine Sicherung dafür, dass das Einfüllfenster erst nach ungefähr 3 Minuten geöffnet werden kann, damit ungewolltes Öffnen verhindert wird.
NB: bei den elektronischen Modellen öffnet das Einfüllfenster bei Einschalten der Kontrolllampe "End".

Vor Revisionen oder Reinigung der Maschine den Stecker aus der Steckdose nehmen.

Beim Ausstecken des Kabels aus der Steck-dose nicht am Kabel selbst, sondern am Stecker ziehen.

Nach dem Waschen empfi ehlt es sich, den Stecker auszustecken und den Wasserhahn zu schließen.

* Wir empfehlen das Einfüllfenster nach dem Waschen geöffnet zu lassen. * Bei Funktionsstörungen auf keinen Fall versuchen, das Gerät selbst zu reparieren. Unsachgemäße Reparaturen können schwere Schäden verursachen und lassen außerdem den Gewährleitungsanspruch verfallen.

Das Gerät darf ausschließlich von dem autorisierte Personal der Kundendienststellen und unter Verwendung von Originalersatzeilen repariert werden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol ✉ einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass

eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

DER HERSTELLER HAFTET NICHT FÜR SHE INFOLGE DER NICHEINHALTUNG DER SICHERHEITSVORSCHRIFTEN UND DER GEBRAUCHSANWEISUNGEN ENTSTE- HENDE SCHÄDEN.

BESCHREIBUNG DES WASCHAUTOMATEN

Die Waschmaschine ist ein Elektro-Haushaltsgerät, das jede Art von Gewebe wäscht.

Die Struktur besteht aus Blechplatten, die so behandelt und lackiert sind, dass ihre ästhetischen Vorzüge über lange Zeit hin unverändert erhalten bleiben.
Der Motor und alle Bewegungsteile wurden so konzipiert und realisiert, dass maximale Laufruhe garantiert werden kann.
Die praktische, geräumige Trommel aus Edelstahl schont die Wäsche und garantiert hohe Waschqualität.

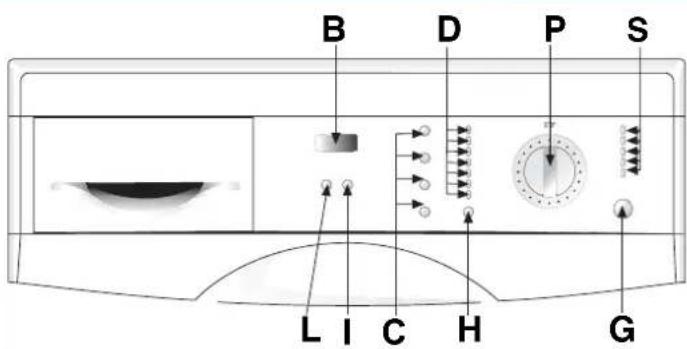

Am Bedienfeld be? nden sich alle Bedienelemente zur einfachen Anwahl aller gewünschten Wasch- und Trockenprogramme (siehe Bedienfeld und Programmtabelle).
Das große Einfüllfenster erleichtert das Einlegen und Entnehmen der Wäsche.
Die außerordentliche Stabilität der Maschine ist das Ergebnis ständiger Forschungen hinsichtlich der Gewichtsverteilung von sich bewegenden Massen.

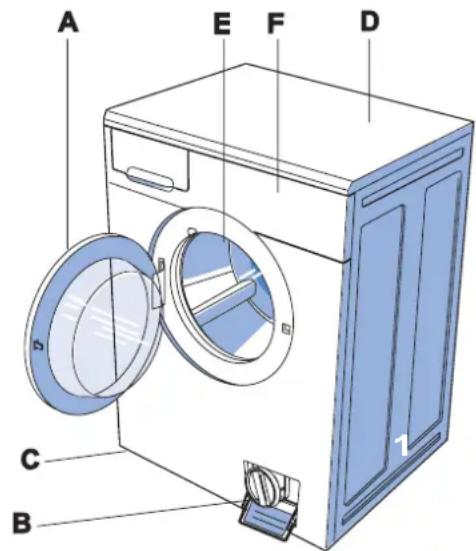

A - Einfüllfenster
B - Filter
C - verstellbare Füße
D - Arbeitsplatte
E - Trommel
F - Bedienfeld

A E F D C B

6

INSTALLIERUNG DES WASCHAUTOMATEN

(modellabhängig)

Die Installierung muss durch geschultes Personal entsprechend der vom Hersteller gegebenen Anweisungen ausgeführt werden; eine unsachgemäße Installierung kann Personen und Sachschäden verursachen.

Das Gerät kann überall dort aufgestellt werden, wo die Raumtemperatur 3°C nicht unterschreitet. Achten Sie darauf, dass Kabel und Schläuche an der Rückseite des Gerätes nicht gequetscht werden.

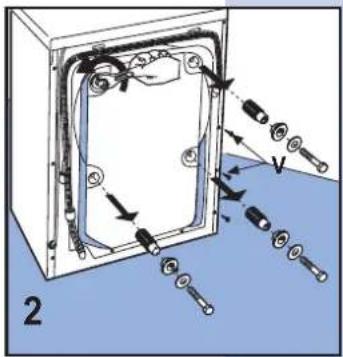

Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben ? xiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben entfernen und für eventuelle zukünftige Umzüge aufbewahren.

Die Löcher mit den entsprechenden Stöpseln verschließen, die Sie im Plastikbeutel mit der Dokumentation ? nden.

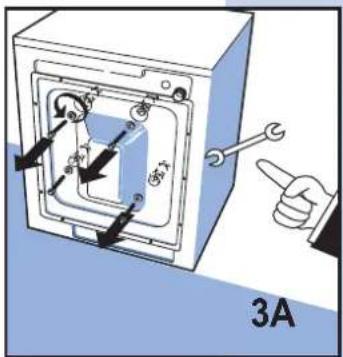

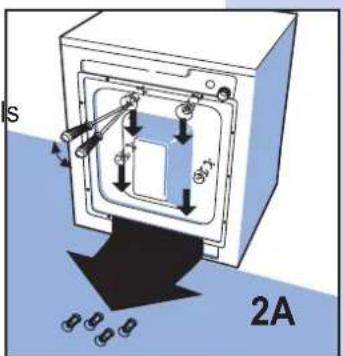

Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben ? xiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben mit Hilfe eines Schraubenschlüssels entfernen.

Einen Schraubenzieher in die Löcher einführen und die 4 Transportsicherungen aus Plastik entfernen, wie in der Abbildung gezeigt.

S 2A

3A

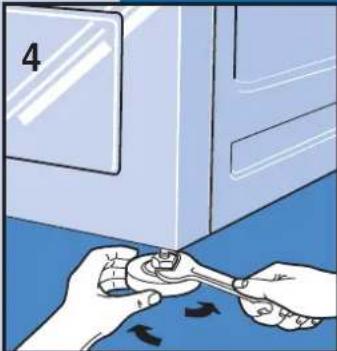

AUSRICHTEN DER MASCHINE

Nachdem die Maschine an einem geeigneten Ort aufgestellt wurde, muss sie mit Hilfe der verstellbaren Füße (Abb. 4) perfekt gerade ausgerichtet werden. Zum Schluss die Kontermuttern festschrauben.

Wenn die Maschine nicht perfekt gerade ausgerichtet ist, wird ihre Stabilität beeinträchtigt, bei Betrieb entsteht ein lautes Geräusch und sie kann Schaden erleiden.

Wenn die Waschmaschine auf Teppichboden aufgestellt wird, muss auf einen ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation gewährleistet wird.

Vom Aufstellen der Maschine in frostgefährdeten Räumen wird abgeraten.

WASSERANSCHLUSS

Der Druck der Wasserleitung soll 0,05 bis 1,00 MPa (0,5 - 10 Bar) betragen.
Vor dem Anschließen den Hahn öffnen und eine gewisse Menge Wasser ? ießen lassen, damit die Rohre durchgespült und von etwaigen Verunreinigungen, wie Sand, Rost, usw. befreit werden (dies ist besonders wichtig, wenn die Maschine lange Zeit nicht gebraucht wurde, oder wenn sie an eine neue Wasserleitung angeschlossen wird).

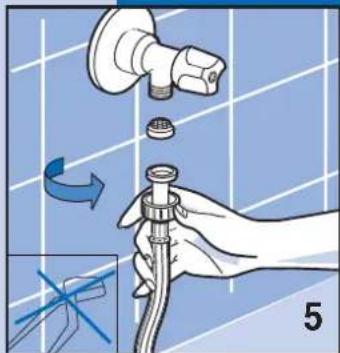

Der Wasserzulaufschlauch muss an einen Kaltwasserhahn mit 3/4" Gewinde angeschlossen werden.

N.B. Bei elektronischen Waschmaschinen mit doppeltem Magnetventil (Warm- und Kaltwasser) wird der rote Schlauch an den Warmwasserhahn und der andere Schlauch an den Kaltwasserhahn angeschlossen. Kann der Warmwasserhahn nicht verwendet werden, müssen beide Schläuche mit Hilfe des entsprechenden mitgelieferten Anschlussstücks an den Kaltwasserhahn angeschlossen werden (siehe Abb. 5A)

Zwischen Hahn und Schlauch die mitgelieferte Filterdichtung installieren und von Hand fest anziehen (Abb. 5).
N.B. Den neuen dem Gerät beiliegenden Schlauch benutzen und keinesfalls den alten Schlauch

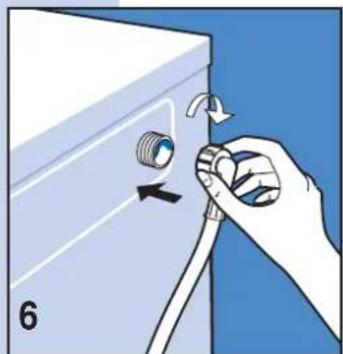

Wasserschlauch an die Waschmaschine anfl anschen (fi g. 9).
Während des Waschgangs muss der Wasserhahn vollkommen geöffnet sein.

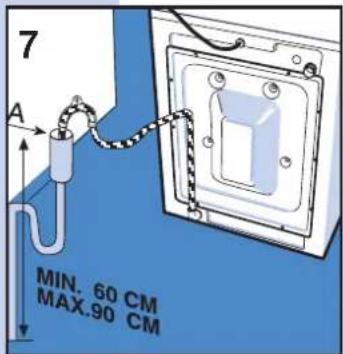

Der Wasserablaufschlauch muss auf einer Höhe von 60 cm bis 90 cm vom Boden positioniert werden (Abb. 7).
Wenn das Wasser direkt in die Abwasserleitung ab? ießt, wird das freie Ende des Wasserablaufschlauchs in diese Leitung gesteckt, deren Innendurchmesser mindestens 40 mm betragen muss.
Der Ablaufschlauch darf auf keinen Fall luftdicht angeschlossen werden, damit keine Luft in den Siphon dringt und folglich Wasser ausläuft.

7 A MIN. 60 CM MAX.90 CM

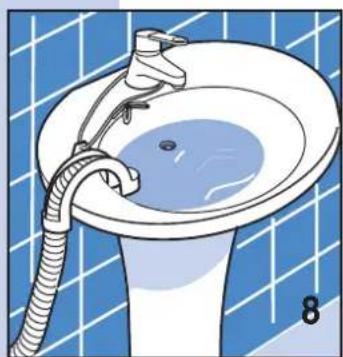

Soll das Wasser in ein Waschbecken oder ähnliches geleitet werden, muss die Kurve am freien Ende des Wasserablaufschlauchs mit dem mitgelieferten Bügel gesichert werden. Dann den Schlauch am Waschbeckenrand einhängen und den Bügel ? xieren, damit der Schlauch nicht abrutschen kann (Abb. 8). Darauf achten, dass der Ablauf des Waschbeckens sauber ist, damit das Wasser frei abließen kann.

INSTALLIERUNG DES WASCHAUTOMATEN

ELEKTROANSCHLUSS

Überprüfen Sie, ob die am Typenschild an der Innenseite der angegebene Spannung mit der Ihres Stromnetzes übereinstimmt (Abb. 9).
Schutzschalter, Stromkabel und Steckdose müssen für die maximale Leistung der Maschine ausgelegt sein, die am Typenschild angegeben ist.
Nach der Installation muss die Stromversorgung oder die Unterbrechung der Stromversorgung durch einen zweipoligen Schalter gewährleistet sein.

Filterklappe 9

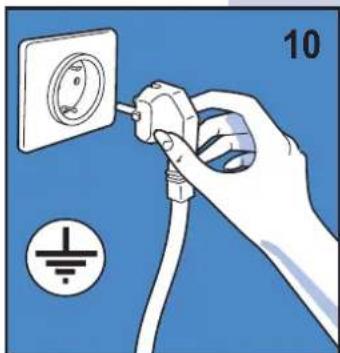

Die für den Anschluss der Maschine bestimmte Steckdose muss vorschriftsmäßig geerdet sein. Im gegenteiligen Fall haftet der Hersteller nicht für eventuelle Unfälle (Abb. 10).
▼ Falls die betreffende Steckdose defekt oder ungeeignet ist, muss sie von einem Elektriker ausgewechselt werden.
Der Anschluss der Maschine mittels Verlängerungskabeln oder Mehrfachsteckdosen ist verboten.
Während der Wartung der Maschine muss der Stecker ausgesteckt sein.
Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.
▼ Falls das Kabel beschädigt sein sollte, ist der Kundendienst hinzuziehen.

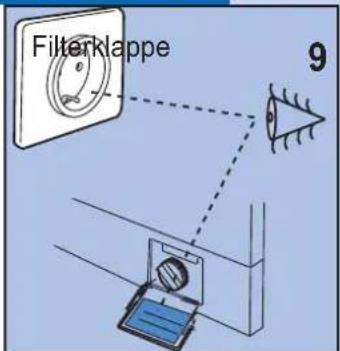

Stellen Sie die Waschmaschine so auf, dass das Kabel problemlos zugänglich ist, damit es im Bedarfsfall ausgesteckt werden kann.

GEBRAUCH DER MASCHINE

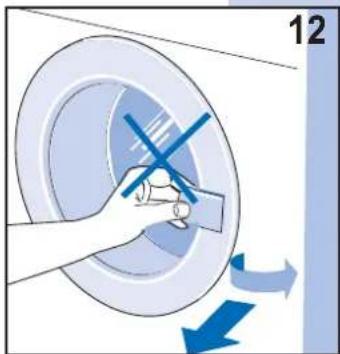

VOR DEM GEBRAUCH

Achtung: Bevor erstmals mit der Maschine gewaschen wird, einen kurzen Waschgang ohne Wäsche durchführen.

Dadurch wird die einwandfreie Funktion des Waschautomaten geprüft und die Trommel gespült.

Vor jedem Waschgang:

Kontrollieren, ob die Wasseranschlüsse in Ordnung sind, der Ablaufschlauch korrekt angebracht (siehe Wasseranschluss) und der Hahn geöffnet ist.
Mit trockenen Händen den Stecker in die Steckdose stecken.
▼ die Wäsche nach Gewebeart sortieren (siehe P? egekennzeichen).
Sicherstellen, dass sich keine Fremdkörper in den Taschen der Kleidungsstükke be? nden, welche die Wäsche, die Maschine oder den Filter beschädigen könnten.

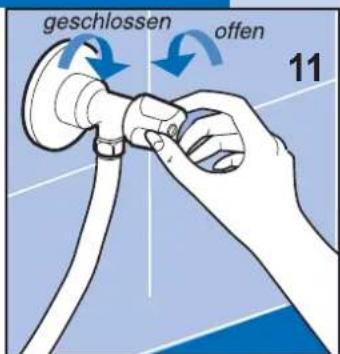

geschlossen offen 11

Die Waschmaschine ist mit einer Waschmittelschublade mit drei Kammern ausgestattet.

1 Kammer für Waschpulver für Vorwäsche oder Einweichen (1)
2 Kammer für Waschpulver für Hauptwäsche (2)
ammer für Weichspülen, Parfümieren, Stärken oder Bleichen (3).

Verwenden Sie ein Waschmittel mit gebremster Schaumentwicklung und Weichspüler (wo erforderlich) für Waschautomaten. Die jeweiligen Mengen sind auf den Packungen der Waschmittel angegeben.

NB: Geben Sie nicht zuviel Waschmittel in die Kammer, weil sonst viel Schaum entsteht und das Waschergebnis beeinträchtigt wird.

Zu wenig Waschmittel kann ebenfalls das Waschergebnis beeinträchtigen.

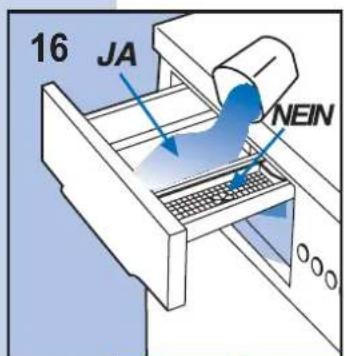

NB: Beim Einfüllen des Waschmittels darauf achten, dass dieses nicht in die Kammer für Weichspüler gelangt, da sonst mit Schaum gespült wird und weiße Flecken auf der Wäsche zurückbleiben können. Sollte hingegen Weichspüler in die Waschmittelkammer gelangen, könnte die Waschkraft beeinträchtigt werden.

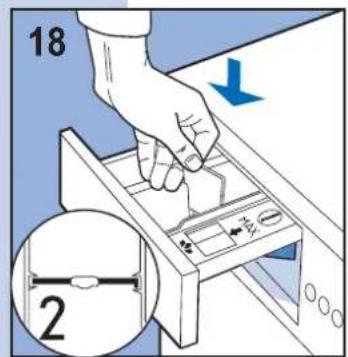

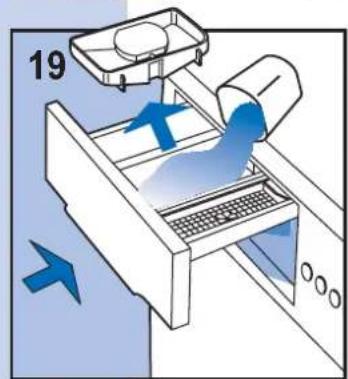

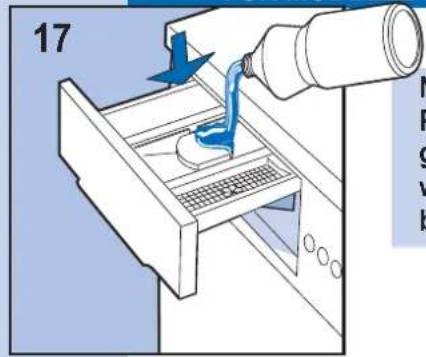

FÜR MODELLE MIT BEHÄLTER ODER TRENNWAND FÜR FLÜSSIGWASCHMITTEL

N.B: Wenn Flüssigwaschmittel verwendet werden (empfehlenswert für Programme ohne Vorwäsche), muss dazu der spezielle Behälter (falls vorgesehen) oder die Trennwand in die mittlere Einspülkammer "2" eingesetzt werden (wie seitlich abgebildet), Abb. 17/18,: Dann das Flüssigwaschmittel bis zur Höchststandmarkierung einfüllen.

18 2

Die mitgelieferte Trennwand korrekt in die speziellen Führungen einsetzen (Abb.18).

19

Bevor erneut Waschpulver verwendet wird, muss der Behälter oder die Trennwand für Flüssigwaschmittel wieder entfernt werden.

▼ Vor Waschbeginn die Einspülkammer schließen.

ACHTUNG: Die Einspülkammer nicht während des Betriebs der Maschine entfernen, weil sonst Wasser austreten kann.

FLECKENENTFERNUNG

Bestimmte Flecken können allein durch Waschen in der Waschmaschine nicht beseitigt werden. Bevor irgendwelche Flecken behandelt werden, muss an einer unsichtbaren Stelle ausprobiert werden, ob das Gewebe farbecht ist. Flecken immer vom Rand ausgehend zur Mitte hin bearbeiten, damit keine Ränder entstehen. Nachstehend geben wir einige Ratschläge zur Entfernung von Flecken.

Wachs: Das Wachs vorsichtig mit einem Messer mit abgerundeter Spitze abschaben und Stoff anschließend zwischen zwei saugfähige Bögen Papier legen und mit dem heißen Bügeleisen das restliche Wachs entfernen.
mit Azeton angefeuchteten Lappen nachrei- rben.
● Lack: Lack? ecken nicht vollständig trocknen lassen, sondern unverzüglich mit dem auf der Packung angegebenen Lösemittel (z.B. Wasser, Terpentin, Trichloräthylen) behandeln, mit Seifenwasser auswaschen und
Kugelschreiber und Filzstitt einem weichen, mit Äthylalkohol getränkten Tuch vorsichtig betupfen, damit der Fleck n vergrößert wird.
- Lippenstift: Flecken auf Baumwolle oder Wolle mit Äther behandeln; für Seide Triasch-chloräthylen verwenden.
- Stockfl ecken und Schimmärföfern das Gewebe bleichmittelfest ist, einen Waschzyklus durchführen, wobei das Bleichmittel in die spezielle Kammer eingefüllt wi (siehe Tabelle der Waschprogramme). Andernfalls die Schmutzstellen mit 10%igem Wasserstoffperoxid anfeuchten und 10 bis 15 Minuten einwirken lassen.
Nagellack: die be? eckte Seite auf saug- wird fähiges Papier legen und die andere Seite mit Azeton anfeuchten. Das Papier häu? g igem wechseln und weitermachen, bis der Fleck vollständig entfernt ist.
- Leichte Bügeleisenverbrennungen: wie für Stock? ecken und Schimmel beschrieben vorgehen.
Schlamm oder Teer: den Fleck mit etwas frischer Butter einreiben, einwirken lassen und danach mit Terpentinöl waschen.
Rost: Einen Rostfleckenentferner nach Gebrauchsanweisung benutzen.
● Gras: Vorsichtig einseifen und mit verdünntem Bleichmittel behandeln. Bei Wolle hat sich 90%iger Alkohol bewährt.
● Kaugummi: Das Gewebe energisch Eiswürfeln abreiben und danach mit einem
Blut: in kaltem Salzwasser einweichen und anschließend mit Waschseife waschen.

INTERNATIONALE PFLEGEKENNZEICHEN

Um für jedes Wäschestück das richtige Programm wählen zu können, sollten Sie sich die Kennzeichen auf dem Herstelleretikett ansehen. Die folgende Tabelle soll Ihnen beim Lesen der Symbole behil?ich sein.

Normale Wäsche

Schonwäsche

Waschtemperatur bis 95°

Waschtemperatur bis 60°

Waschtemperatur bis 40°

Waschtemperatur bis 30°

Handwäsche

Nicht Waschen

In kaltem Wasser bleichen

Nicht bleichen

Bügeltemperatur bis 200°

Bügeltemperatur bis 150°

Bügeltemperatur bis 100°

Nicht bügeln

Chemische Reinigung mit Lösemittel

Chemische Reinigung nur mit Benzin, reinem Alkohol und R113

Chemische Reinigung nur mit Perchlorat, Benzin, reinem Alkohol, R111 und R113

Nicht chemisch reinigen

Ausgebreitet trocknen

Aufgehängt trocknen

Auf Kleiderbügel trocknen

Im Trockner bei normaler Temperatur trocknen

Im Trockner bei niedriger Temperatur trocknen

Nicht im Trockner trocknen

Die Waschmaschine ist so konstruiert, dass sie keine besondere Wartung erfordert, und muss lediglich regelmäßig gereinigt werden.

Vor dem Reinigen der Maschine den Stecker aus der Steckdose nehmen und den Wasserhahn schließen.

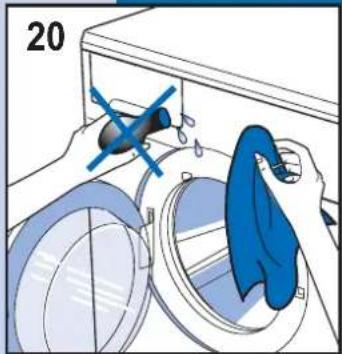

REINIGUNG DES WASCHAUTOMATEN

20

Die Außenstruktur und die Plastikteile der Waschmaschine dürfen ausschließlich mit einem weichen feuchten Tuch gereinigt werden.

ACHTUNG!!

Für die Reinigung des Waschautomaten keinesfalls chemische Substanzen, scheuernde Mittel, Alkohol, Seife, Benzin oder andere Lösemittel verwenden, da diese das Gerät beschädigen können. (Abb.20)

Nach der Arbeit das Einfüllfenster einige Zeit geöffnet lassen, damit die Gummiteile trocknen können.

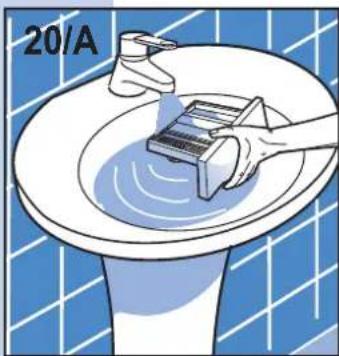

Die Waschmittelkammern müssen regelmäßig gesäubert werden. Dazu die Kammern herausziehen und unter Fließendwasser waschen(Abb. 2(Abb. 20/A). Anschließend die Kammern wieder einsetzen.

Wie wird die Waschmittelschublade entnommen (Abb. A oder B, modellabhängig)

• Ist auf der Kammer Weichspülmittel "3" Aufschrift "PUSH" zu sehen:
• die Waschmittelschublade öffnen;
• mit der rechten Hand die mit "PUSH" beschriftete Stelle drücken und mit anderen Hand die Schublade herausziehen .(Abb. A).

das auf der

- Ist auf der Kammer für das Weichspülmittel "3" die Aufschrift "PUSH" nicht zu sehen:

• die Waschmittelschublade öffnen ;
• mit beiden Händen ergreifen und leicht nach unten drücken; die Schublade herausziehen (Abb. B).

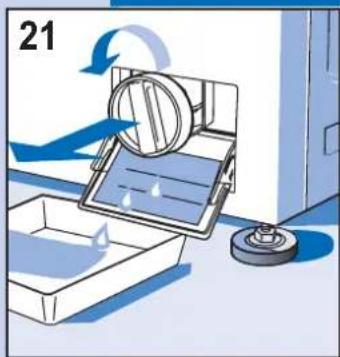

REINIGUNG DES FILTERS

ACHTUNG! Vor Reinigen des Filters muss sichergestellt werden, dass die Maschine leer ist. Den Filter nicht ausbauen, während die Waschmaschine funktioniert oder Wasser enthält.

Ein Wischtuch bereitlegen oder ein niedriges Gefäß unter die Filterklappe stellen, um das noch in der Maschine verbliebene Wasser aufzufangen. Die Filterklappe öffnen und den Filter nach links drehen und herausnehmen (Abb. 21).

Der Filter muss regelmäßig gereinigt werden.

Den Filter unter Fließendwasser ausspülen und alle Rückstände entfernen. Den Filter im Uhrzeigersinn wieder einschrauben und kontrollieren, ob er perfekt schließt.

BESEITIGUNG VON FUNKTIONSSTÖRUNGEN

Bevor Sie sich bei einer Funktionsstörung an den Kundendienst wenden, sollten Sie prüfen, ob deren Ursache unter den nachstehenden Fällen zu ? nden ist.

Die Maschine funktioniert nicht (Kontrolllampen ausgeschaltet)

- Prüfen Sie, ob:

1) Spannung vorhanden ist
2) Der Stecker richtig eingesteckt ist
3) Die Ein/Aus-Taste gedrückt, oder grammschalter eingeschaltet, das herausgezogen ist.

Die Maschine funktioniert nicht (Kontrolllampen eingeschaltet)

- Prüfen Sie, ob:

1) Der Programmschalter auf das gewünschte Programm gestellt ist
2) Das Einfüllfenster korrekt geschlossen ist
3) Die Starttaste gedrückt ist (nur bei elektronischen Modellen)
4) Den folgenden Absatz "Kein Wasserz beachten.

Kein Wasserzulauf

- Prüfen Sie, ob:

1) Die Leitungen Wasser führen
2) Der Wasserzulaufschlauch an die Maschine angeschlossen ist
3) Der Wasserhahn geöffnet ist
4) Der Filter verstopft ist. In diesem Fall das Gerät vom Netz trennen und den Filter reinigen.

Die Maschine füllt und entleert ständig Wasser

- Prüfen Sie, ob:

1) Der Ablaufschlauch auf der richtigen angebracht ist (60-90 cm)
2) Das Ende des Ablaufschlauchs nicht in Wasser eingetaucht ist.

Die Maschine pumpt das Wasser nicht ab und schleudert nicht

- Prüfen Sie, ob:

1) Der Ablaufschlauch richtig angeschlossen ist
2) Der Ablaufschlauch nicht geknickt ist
3) Der Ablauf? Iter nicht verschlossen ist
4) Die Schleuderfunktion nicht ausgeschlossen ist
5) Die Funktion Stopp mit Wasser (Knitterschutz) nicht eingestellt ist.

Die Maschine vibriert und läuft geräuschvoll

- Prüfen Sie, ob:

1) Alle Transportsicherungen entfernt wurden
2) Die Maschine perfekt gerade aufgestellt ist
3) Große Wäschestücke, wie Bettlaken, Tischtücher, usw. nicht gleichmäßig in der Trommel verteilt sind.

Das Einfüllfenster lässt sich nicht öffnen

1) Die Wartezeit von 3 Minuten nach Ende des Waschgangs, oder bei elektronischen Maschinen das Einschalten der LED "Ende" abwarten.

der Die Wasche ist mangelhaft geschleudert heißt Prüfen Sie, ob:

1) Die Wäsche gleichmäßig in der Trommel verteilt ist
2) Die richtige Schleuderdrehzahl gewählt wurde.

Der Betrieb der Maschine wird unterbrochen

- Prüfen Sie, ob:

1) Die Stromversorgung ausgefallen ist.

Das Waschmittel wird nicht vollständig ein- gespült

Prufen Sie, ob:

1) Der Wasserhahn geöffnet ist
2) Der Filter zwischen Wasserhahn und Zulaufschlauch verschmutzt ist.

Die Wäsche wird nicht richtig sauber

- Prüfen Sie, ob:

1) Zuviel Wäsche in die Trommel gefüllt wurde
2) Eine ausreichende Menge Waschmittel be- nutzt wurde
3) Das passende Waschprogramm gewählt wurde.

Die Wäsche ist eingegangen oder verblasst

• Prüfen Sie, ob:

1) Das passende Waschprogramm gewählt wurde
) Die richtige Waschtemperatur eingestellt wurde.

Die Maschine trocknet nicht (nur bei Wasch-trockner)

- Prüfen Sie, ob:

1) Der Wasserhahn geöffnet ist
2) Der Ablauf? Iter sauber ist
3) Die Waschmaschine eingeschaltet ist (Betriebs-Kontrolllampe eingeschaltet)
4) Der Programmschalter auf einen der Programmschritte mit dem Symbol für Trocknen gestellt ist
) Der Wahlschalter für die Trockenzeit nicht auf "0" gestellt ist
6) Die Taste für 1/2 Füllung gedrückt ist
7) Die Taste für "Schleuderausschluss" nicht gedrückt ist.

Falls Ihre Maschine trotz dieser Kontrollen weiterhin nicht funktionieren sollte, wenden Sie sich an das nächstgelegene Kundendienstzentrum.

Geben Sie dabei bitte das Modelle, die Seriennummer und die Art der Störung an. Die Gerätedaten ? nden Sie an der Innenseite der Filterklappe.

Diese Angaben erlauben dem Techniker des Kundendienstzentrums die erforderlichen Ersatzteile zu besorgen und die Reparatur schnell und ef? zient durchzuführen.

EUDORA

Garantiebedingungen

gültig ab 1.1.2007

Die EUDORA - Garantie wird für alle EUDORA Geräte geleistet, welche das Originalleistungsschild mit Gerätenummer aufweisen.

Ohne die gesetzliche Gewährleistung einzuschränken, geben wir - abgesehen von den unter Punkt 2.

Angeführten Fällen - 2 Jahre Garantie ab Kaufdatum (Nachweis ist der Kaufbeleg).

1. Für Mängel haften wir in der Weise, dass diejenigen Teile ausgebessert oder nach unserer Wahl neu ersetzt werden, die wegen fehlerhafter Bauart oder mangelhafter Ausführung der Lieferung innerhalb der Garantiezeit unbrauchbar werden. Es steht uns darüber hinaus frei, mangelhafte Geräte gegen gleichwertige mängelfreie Geräte unserer Marke auszutauschen, falls die Mängelbehebung wirtschaftlich nicht vertretbar ist.
2. Bei gewerblicher Nutzung oder bei Gemeinschaftsnutzung durch mehrere Haushalte beträgt die Garantie 12 Monate.
3. Durch Garantieleistungen verlängert sich die zugesagte Garantiefrist nicht.
4. Die Mängel sind unverzüglich unter Anführung der Gerätenummer bei EUROTECH HB Hausgeräte GmbH bzw. bei einer von EUDORA autorisierten Kundendienststelle anzuzeigen. Die Behebung einer Garantieleistung erfolgt bei sperrigen Geräten vor Ort durch den EUDORA Vertragskundendienst bzw. einer von EUDORA autorisierten Kundendienststelle.
5. Für Schäden infolge mangelhafter Wartung, unsachgemäßer Benützung, Missachtung der Bedienungsanleitung, Fremdreparaturen, Benutzung von nicht-originalen Ersatz- und Zubehörteilen oder außerhalb der normalen Betriebsbedingungen liegender Umstände, wird keine Garantie übernommen. Ebenfalls wird keine Garantie übernommen bei abnormalen, besonders erschwerten oder elektrotechnisch nicht einwandfreien Voraussetzungen für einen ordnungsgemäßen Betrieb des Gerätes.
6. Garantiereparaturen dürfen nur vom EUDORA Vertragskundendienst bzw. von durch EUDORA autorisierten Kundendienststellen durchgeführt werden.
7. Für Ersatzteile beträgt die Garantiezeit bei bestimmungsgemäßer Verwendung 6 Monate.
8. Die Mängelhaftung umfasst in allen Fällen nur die Beseitigung des von uns zu vertretenden Mangels und schließt darüber hinausgehende Ansprüche des Besitzers, soweit eine Haftung nicht zwingend gesetzlich angeordnet ist, aus.
9. Die Garantieleistungen werden nur in jenem Land, in dem das Gerät gekauft wurde, erbracht.

EUROTECH HB Hausgeräte GmbH

Pfarrgasse 52

A-1230 Wien

Tel.: [phone]

www.eurotechhb.at

EUDORA-Kundendienst:

ABC Service GmbH

Jochen Rindt Straße 1

A-1230 Wien

Service Hotline: [phone] (Regionaltarif)

Irrtum und Änderungen vorbehalten

B Display
C Sonderfunktionstasten
D LED zur Anzeige der Schleuderdrehzahl
G Einschalttaste
H Taste Schleuderwahl
I Taste Startverzögerung
L Starttaste
P Programm- und Temperaturschalter
S LED zur Anzeige des aktuellen Programmschritts

GEBRAUCH DER MASCHINE

WASCHZYKLUS

(bei Durchführung nachstehender Anweisungen führt die Maschine den eingestellten Waschzyklus durch)

1. Das Einfüllfenster öffnen.
2. Die Wäsche in die Trommel legen und das Einfüllfenster sorgfältig schlie Achtung: Es ist verboten, die Waschmaschine übermäßig zu befüllen. Vom Waschen von Wäsche, die eine große Menge Wasser absorbiert, wird abgeraten (z.B. Teppiche
3. Das Waschpulver mit gebremster Schaumentwicklung und den Weichspüler für Waschautomaten in die entsprechenden Kammern der Waschmittelschublade füllen (siehe Kapitel "WASCHMITTEL").
4. Die Waschmittelschublade schließen; darauf achten, sie während des Maschinenbetriebes nicht herauszuziehen, weil sonst Wasser austreten könnte.
5. Die Einschalttaste (G) drücken;
6. Durch Drehen des Programmschalters (P) das für die jeweilige Gewebeart geeignete Programm und die Temperatur einstellen (siehe: "PROGRAMMTABELLEN"); dann die Starttaste (L) drücken, um den Waschzyklus zu beginnen.

N.B. Bei Anwahl eines Programms wird am Display automatisch die Dauer des gewählten Waschzyklus in Minuten und das Symbol der Waschphase ausgegeben, mit der der Zyklus beginnt. Dieses Symbol variiert während des Programmablaufs und zeigt immer die Waschphase an, die gerade abläuft, bis letztendlich die Schrift END erscheint, die das Programmende anzeigt.

1. Die gewünschte Schleuderdrehzahl durch Drücken der Taste (H) einstellen (siehe "SCHLEUDERWAHL").
2. Die gewünschten Funktionstasten (C) drücken ( siehe "SONDERFUNKTIONEN). Gedrückte Tasten leuchten auf und die Waschdauer, die je nach den eingestellten Funktionen variiert, wird am Display ausgegeben.
3. Falls dies gewünscht wird, die Taste (I) drücken (siehe "STARTVERZÖGERUNG")
4. Die Taste (L) drücken, um den Waschzyklus zu beginnen.
5. Am Ende des Waschgangs die Einschalttaste (G) drücken, um die Waschmaschine auszuschalten.
6. Das Einfüllfenster öffnen und die Wäsche entnehmen.
7. Mit trockenen Händen den Stecker der Waschmaschine vom Stromnetz trei
8. Den Wasserzulaufhahn schließen.

SCHLEUDERWAHL

1400 1200 1000 850 650 500

Die Maschine verfügt über zahlreiche Schleudervarianten, die vor dem Waschgang programmspezifisch eingestellt werden können. Für die Änderung der Schleuderdrehzahl genügt es, die Taste (H) sooft zu drücken, bis der gewünschte Wert erreicht wird; bei jedem Druck leuchtet die entsprechende LED auf. Wünscht man den Schleudergang auszuschliessen, muss die Leuchtdiode LED im Stellung des Symbol 📋 soder der Schrift kein Schleudergang brennen

N.B. Die maximale Schleuderdrehzahl hängt vom Modell ab und ist an den Leds der Waschmaschine erkennbar. Die für ein Programm maximal anwählbare Schleuderdrehzahl entspricht der Led, die bei der Anwahl des entsprechenden Programms automatisch aufleuchtet.

Unwuchtkontrolle beim Schleudern:

Diese Waschmaschine ist mit einem speziellen Elektroniksteuersystem für eine korrekte Verteilung der Wäsche ausgestattet. Das System bewirkt, dass die Wäsche vor jedem Schleudergang möglichst gleichmäßig in der Trommel verteilt wird. Bei ungleichmäßiger Verteilung der Wäsche wird die Schleuderdrehzahl aus Sicherheitsgründen reduziert bzw. bei großer Unwucht überhaupt nicht geschleudert.

DAUER DES WASCHZYKLUS:

Für jedes angewählte Programm erscheint am Display die Dauer des Waschzyklus, der die verbleibende Restzeit anzeigt, bis bei Programmende "0" erreicht wird. Bei Waschende wird die Meldung "END" am Display ausgegeben und die Taste (L) oder der grüne Pfeil (modellabhängig) erlöschen.

N.B. Für Baumwoll-Programme ist die bei Beginn am Display ausgegebene Zeit als Richtwert anzusehen, da sie von verschiedenen Faktoren beeinflusst wird: von der Temperatur und dem Druck des Wassers bzw. von der Menge der in der Trommel befindlichen Wäsche. Während des Waschprogramms aktualisiert die Elektronik des Geräts die Dauer des eingestellten Programms in Abhängigkeit von diesen Faktoren, wodurch in kürzerer Zeit bessere Ergebnisse erzielt werden.

Start Zeitvorwahl

STARTVERZÖGERUNG:

Die Waschmaschine verfügt über eine Startverzögerung, die es ermöglicht das Waschprogramm bis zu maximal 16 Stunden später zu starten. Die Stunden werden folgendermaßen eingestellt: bei jedem Druck auf die Taste (I) wird der Waschgang um 1, 2, 3, 4, 6, 8, 10, 12, 14, 16 Stunden verzögert. Bei Druck der Taste START (L), schaltet sich die Taste (I) ein oder es leuchtet ein roter Pfeil am Display auf (modellabhängig), was bedeutet, dass die Funktion aktiviert wurde; von diesem Zeitpunkt an und nach Ablauf der eingestellten tundenanzahl wird der Waschzyklus automatisch

STARTTASTE:

Bei Druck dieser Taste beginnt die Maschine den Waschzyklus. Die Taste (L) oder der grüne Pfeil am Display (modellabhängig) leuchten auf und zeigen an, dass der Waschgang begonnen hat.

Die Stopfunktion dient zur Rückstellung der Waschmaschine. Möchte man aus irgendeinem Grund den Waschzyklus ändern oder achträglich Wäsche in die Trommel einlegen, genügt es, den Programmschalter auf "STOP" zu positionieren (die Starttaste beginnt zu blinken) und den Schalter auf das neue Programm einzustellen; dann die Taste "START" drücken.

Achtung!! Wir empfehlen, diese Funktion nur falls unbedingt erforderlich zu verwenden und sofern das rückzustellende Programm nicht länger als 3 Minuten gedauert hat. Bevor nach einer Rückstellung

das Einfüllfenster geöffnet werden kann, sind 2 Minuten bis zur Entriegelung abzuwarten

SONDERFUNKTIONEN

VORWSCHE:

Ein Druck auf diese Taste ermöglicht ein kurzes Waschprogramm bei einer Höchsttemperatur von 40°C. Diese Funktion kann nur bei den Programmen"BAUMWOLLE"und"PFLEGELEICHT" gewählt werden.

KURZWÄSCHE:

Bei Drücken dieser Taste führt das Gerät einen Waschgang mit der eingestellten Temperatur, aber mit verkürzter Waschzeit durch. Diese Taste ist nur bei den Programmen "BAUMWOLLE" und "PFLEGELEICHT" aktiv. Die Funktion zur automatischen Erkennung der Wäschemenge (siehe Abschnitt mit der entsprechenden Beschreibung) ist bei allen Baumwollprogrammen aktiv, mit Ausnahme der 30° und 40°-Programme. Bei Aktivierung des Kurzprogramms für einen Baumwollwaschgang mit 30° oder 40° führt das Gerät eine sehr kurze Wäsche mit einem Spülgang weniger durch. Bei aktivierter Kurzprogramm-Funktion können die Tasten "Vorwäsche" und „Zusätzlicher Spülgang" nicht angewählt werden.

VORWÄSCHE

KURZ WÄSCHE

EXTRA SPÜLEN

KMITTER SCHUTZ

EXTRA SPÜLEN::

Die Konzeption dieser Waschmaschine sorgt für sparsamsten Umgang mit Wasser; generell sind drei Spülgänge ausreichend. Bei Gegenden mit sehr weichem Wasser oder falls bei Zyklusende Waschmittelrückstände zu bemerken sind, kann mit der Hilfe dieser Taste ein zusätzlichem Spulgang durchgef

KNITTERSCHUTZ:

Bei Druck dieser Taste dreht sich die Trommel mit der Wäsche am Ende des Waschgangs für weitere 30 Minuten und verhindert so die Knitterbildung. Mit dieser Funktion beträgt die Schleuderdrehzahl 800

Umdrehungen. Diese Funktion kann für das Programm "WOLLE" nicht aktiviert

werden.

N. B. Die Verwendung der Sonderfunktionen hängt vom gewählten Waschprogramm ab, d.h., wenn die Funktion beim entsprechenden Programm nicht möglich ist, kann die Taste nicht aktiviert werden (siehe PROGRAMMTABELLE).

KONTROLLE DER WASCHPHASEN

Vorwäsche
Hauptrwäsche
Spülen
Schleudern
Ende

Die seitliche Abbildung zeigt die 5 Hauptfunktionen eines Waschprogramms: VORWÄSCHE; HAUPTWÄSCHE; SPÜLEN; SCHLEUDERN; ENDE.

Jede dieser Funktionen wird während des Waschgangs von einer Led angezeigt, um jederzeit erkennen zu können, welcher Schritt des Waschprogramms gerade

abläuft. Bei Schleuderende leuchtet die entsprechende Led für cirka 2 Minuten auf, was dem

Zeitraum entspricht, der zum Öffnen des Einfüllfensters erforderlich is

An dieser Stelle leuchtet die Led "ENDE" auf und die Meldung wird am zentralen Display des Bedienfeldes ausgegeben.

PROGRAMMTABELLE

PROGRAMM-SCHALTER	WASCHTEM-PERATUR	WASCH-SYMBOL	GEWEBEART	BETÄTIGTE TASTEN
				Vorwäsche	Kurzwäsche	Extra Spülen	Knitterschutz
KOCH/BUNTWÄSCHE	90°		Stark verschmutzte Weißwäsche aus Baumwolle mit eventuellen organischen Flecken.	●	●	●	●
KOCH/BUNTWÄSCHE	75°		Für Bettwäsche, Oberhemden, Tischwäsche und Handtücher aus strapazierfähigem Gewebe, stark verschmutzt	●	●	●	●
KOCH/BUNTWÄSCHE*	60°		Für Oberhemden, Tischwäsche und Handtücher aus strapazierfähigem Gewebe, normal verschmutzt	●	●	●	●
KOCH/BUNTWÄSCHE	40°		Strapazierfähige Weiß- und Buntwäsche, stark verschmutzt	●	●	●	●
KOCH/BUNTWÄSCHE	30°		Nicht farbechte Gewebe, leicht verschmutzt	●	●	●	●
PFLEGELEICHT	60°		Farbechte Synthetikgewebe, stark verschmutzt	●	●	●	●
PFLEGELEICHT	50°		Farbechte Synthetikgewebe, normal verschmutzt	●	●	●	●
PFLEGELEICHT	40°		Nicht farbechte Synthetikgewebe, wenig verschmutzt	●	●	●	●
PFLEGELEICHT	30°		Nicht farbechte Synthetikgewebe, wenig verschmutzt	●	●	●	●
FEINWÄSCHE	40°		Empfindliche Gewebe aus Baumwolle, Viskose und Mischgewebe	○	○	○	●
FEINWÄSCHE	30°		Empfindliche Gewebe aus Baumwolle, Viskose und Mischgewebe	○	○	○	●
FEINWÄSCHE	KALT	—	Seide und empfindliche Mischgewebe	○	○	○	●

AKTIVIERTE FUNKTION DEAKTIVIERTE FUNKTION

* Referenzprogramm zur Energieklassifizierung gemäß EN 60456 bei höchster Schleuderdrehzahl.

PROGRAMM-SCHALTER	WASCHTEM-PERATUR	WASCH-SYMBOL	GEWEBEART	BETÄTIGTE TASTEN
				Vorwäsche	Kurzwäsche	Extra Spülen	Knitterschutz
WOLLE ***	40°		Waschmaschinenfeste Wolle	○	○	○	○
WOLLE	30°		Waschmaschinenfeste Wolle	○	○	○	○
WOLLE	KALT	——	Waschmaschinenfeste Wolle	○	○	○	○
HAND WÄSCHE	30°		Handwaschbare Gewebe	○	○	○	○
KURZ WÄSCHE	KALT	——	Dieses Programm ermöglicht das Waschen von wenig verschmutzter Wäsche in 40 Minuten bei einer Temperatur von max. 40°	○	○	●	●
SPÜLEN	——	——	Zum Spülen und Auffrischen von Wäsche	○	○	●	○
PUMPEN SCHLEUDERN	——	——	Abpumpen und Endschleudern	○	○	○	●

AKTIVIERTE FUNKTION

DEAKTIVIERTE FUNKTION

*** Der Wollwaschgang dieser Waschmaschine wurde gemäß den Woolmark-Standards geprüft und für das Waschen von waschmaschinenfesten Wolliegel-Produkten empfohlen, vorausgesetzt daß die Waschanleitung auf dem Einnäh-Etikett sowie die Anleitung des Herstellers dieser Waschmaschine eingehalten wird. M0402-M0403-M0404-M0405.

TECHNOLOGIE "EASY LOGIC"

Die elektronische Waschmaschine ist mit einem System "EASY LOGIC" ausgestattet, das die Wäschemenge automatisch erkennt, die Wassermenge darauf abstimmt und die Waschdauer proportional verkürzt, wodurch Wasser, Zeit und Energie gespart werden. Wird weniger Wäsche als die maximal empfohlene Wäschemenge in die Trommel gegeben (siehe Tabelle "Technische Charakteristiken"), verringert sich die verwendete Wassermenge um 2 Liter pro Kilogramm weniger Wäsche. Bei Waschgängen mit halber oder geringerer Wäschemenge wird die Anzahl der Spülgänge automatisch um einen reduziert.

N.B. Die Funktion "EASY LOGIC" ist nur bei Baumwollprogrammen aktiv.

TECHNISCHE CHARAKTERISTIKEN

Modell →		WAS 514
Abmessungen:	Breite cm.:	59.5
	Höhe cm.:	85.0
	Tiefe cm.:	55.0
Maximal empfohlene Einfüllmenge beim Waschen:		5,0 Kg
		2,5 Kg
		1,0 Kg
Max. Schleuderdrehzahl: (U/min)		1400
Zulässiger Wasserdruck		min. 0,05 MPa - max. 1 MPa
Max. Leistungsaufnahme / Stromanschluss		siehe Typenschild
