BEDIENUNGSANLEITUNG WAS 616-2 Eudora

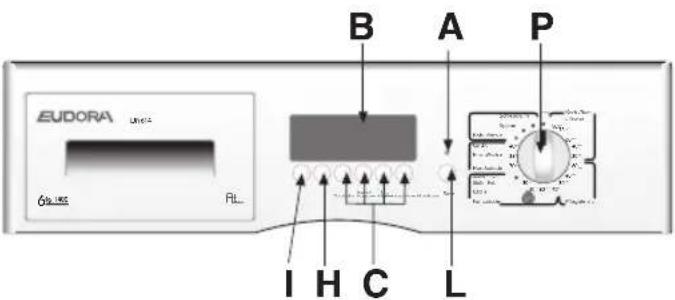

HAUPTSÄCHLICHE FUNKTIONEN DER WASCHMASCHINE

EUDORA Unit4 60 μs RL B A P I H C L

A LED Start
B Display
C Sonderfunktionstasten
H Wahltaste Schleuderdrehzahl
L Starttaste
I Taste für Startverzögerung
P Programm- und Temperaturwähler

GEBRAUCH DER WASCHMASCHINE

TECHNOLOGIE "EASY LOGIC"

Diese elektronischen Waschmaschinen sind mit einem System mit der Bezeichnung "EASY LOGIC" ausgestattet, welches die Menge der in die Trommel eingefüllten Wäsche automatisch erkennt, die Wassermenge entsprechend reguliert und die Waschdauer vermindert, wodurch Wasser, Zeit und Energie eingespart werden können. Falls weniger Wäsche als die empfohlene Höchstfüllmenge (siehe Tabelle der technischen Merkmale) gewaschen werden soll, wird die Wassermenge jeweils um 2 Liter pro Kilogramm weniger Wäsche verringert. Bei halben Füllungen oder noch geringeren Wässchemengen führt die Maschine automatisch einen Spülgang weniger als üblich aus. NB: Die Funktion "EASY LOGIC" ist nur bei Programmen für Baumwolle aktiv.

WASCHGANG:

(mit diesen Operationen führt die Waschmaschine den programmierten Waschgang aus)

1. Offnen des Einfüllfensters.
2. Die Wäsche in die Trommel einlegen und das Einfüllfenster korrekt verschließen. ACHTUNG: Die Waschmaschine darf nicht überfüllt werden. Stark Wasser absorbierende Teile, wie zum Beispiel Teppiche, sollten nicht in der Maschine gewaschen werden.
3. In die Einspülkammern wenig schäumendes Waschmittel und Weichspüler für Waschautomaten einfüllen (siehe Kapitel "VERWENDUNG DER WASCHMITTEL")
4. Das Waschmittelfach so verschließen, dass es sich während des Betriebs der Waschmaschine nicht lösen kann, weil sonst Wasser austreten könnte.
5. Den Programmwähler (P) auf das für das zu waschende Gewebe passende Programm und die Temperatur verstellen (siehe: "PROGRAMMTABELLEN").

NB: Beim Verstellen des Programmwählers erscheint am Display automatisch die Dauer des gewählten Waschgangs in Minuten, die dann abläuft, bis die Aufschrift END anzeigt, dass das Programm abgeschlossen ist.

1. Die gewünschte Schleuderdrehzahl wählen, in dem die Taste (H) gedrückt wird (siehe "VARIABLE SCHLEUDERDREHZAHL").
2. Die Tasten (C) der gewünschten Funktionen selektieren (siehe "SONDERFUNKTIONEN"). Die betätigten Tasten leuchten und die Zeitangabe am Display variiert je nach den eingestellten Funktionen.
3. Im Bedarfsfall die Taste (I) drücken (siehe "STARTVERZÖGERUNG").
4. Die Taste (L) drücken, um den Waschgang zu starten (siehe "STARTTASTE").
5. Nach der Wäsche den Programmwähler (P) auf "STOPP" verstellen.
6. Das Einfüll fenster öffnen und die Wäsche herausnehmen.
7. Mit trockenen Händen den Gerätestecker ausstecken.
8. Den Wasserhahn schließen.

VARIABLE SCHLEUDERDREHZAH

Die Maschine bietet mehrere Schleuderdrehzahlen, die vor dem Starten eines Programmseingestellt werden können. Zum Verändern der Schleuderdrehzahl einfach die Taste (H) solange drücken, bis der gewünschte Wert erhalten ist (Abb. 1); soll die Schleuder ausgeschlossen werden, die Taste solange drücken, bis am Display die Aufschrift "00" erscheint (Abb. 2).

12h 10 wse a 203 fig. 1 12h 0 wse a 203 fig. 2

NB: die höchste Schleuderdrehzahl hängt vom Modell ab und wird am Display der Maschine angezeigt. Die selektierbare Höchstdrehzahl wird je nach gewähltem Programm vermindert.

Unwuchtkontrollsystem der Schleuderfüllung:

Diese Waschmaschine ist mit einem speziellen elektronischen Kontrollsystem ausgestattet, welches die Wäsche optimal in der Trommel verteilt. Dieses System sorgt vor jedem Schleudergang dafür, dass die Wäsche so gleichmäßig wie möglich in der Trommel verteilt wird. Falls die Wäsche unregelmäßig verteilt ist, wird die Geschwindigkeit des letzten Schleudergangs aus Sicherheitsgründen vermindert, und bei starker Unwucht ganz ausgelassen.

DISPLAY UND DAUER DES WASCHGANGS:

Bei jedem mit dem Programmwähler (P) eingestellten Programm, erscheinen am Display die entsprechende Schleuderdrehzahl und die Dauer des Waschgangs; diese Dauer läuft dann ab, bis nach Ablauf des Programms 0 erreicht wird und am Display die Aufschrift "END" erscheint. Danach kann die Wäsche aus der Trommel genommen werden.

00:200 100% 203 00:200 100% 203 End

NB: Bei Programmen für "Baumwolle" ist die anfangs am Display angezeigte Waschgangdauer rein hinweisend, weil sie von verschiedenen Faktoren beeinflusst werden kann, wie: Temperatur und Druck des zulaufenden Wassers, sowie Menge der in die Trommel eingelegten Wäsche. Während der Wäsche passt die Elektronik der Maschine die für den Waschgang erforderliche Zeit automatisch auf Grundlage dieser Faktoren an, und erreicht so die bestmögliche Leistung in der kürzesten Zeit.

STARTVERZÖGERUNG:

Die Maschine bietet eine Funktion, mit welcher der Waschbeginn um bis zu 16 Stunden verzögert werden kann; bei jedem Drücken der Taste (I) erscheinen am Display die Stunden von 1 bis 16, die ablaufen sollen, bevor die Waschmaschine mit der Wäsche beginnt. Nachdem die Taste (L) gedrückt wurde, beginnt die Maschine automatisch den Waschgang, sobald die eingestellte Stundenzahl abgelaufen ist. Die Aktivierung der Verzögerung wird durch Blinken der Punkte am Display angezeigt.

Nachdem alle unter den Punkten 1 bis 8, Absatz "WASCHGANG" beschriebenen Operationen durchgeführt worden sind, wird durch Drücken dieser Taste der Waschgang gestartet. Die entsprechende LED schaltet sich nach 2-3 Sekunden ein, wodurch angezeigt wird, dass das Einfüllfenster verriegelt ist und das Programm begonnen hat.

Start

PROGRAMMWAHLER:

Mit der Stopp-Funktion wird die Waschmaschine zurückgesetzt. Wenn während eines Waschgangs das Programm aus irgendeinem Grund verändert werden soll, oder wenn ein vergessenes Wäschestück in die Trommel eingelegt werden soll, den Programmwähler einfach auf die Position "STOPP" stellen, auf das neue Programm verstellen und die Taste für "START" drücken.

STOP Schwecken Sjölen Stop Mach/Bun würliche Holzurische Grölc. Kurzufische Honduscha Säde-Pol Böhe-Rick Wülle Feinuatische Pflegeleicht

Achtung!! Verwenden Sie diese Funktion nur wenn unbedingt nötig und nur, wenn das zurückzusetzende Programm seit nicht mehr als 3 Minuten läuft. Bevor das Einfüllfenster nach einem Reset geöffnet werden kann, müssen 2 Minuten für seine Entriegelung abgewartet werden.

Wenn eine der nachstehend aufgeführten Tasten selektiert wird, erscheint am Display das entsprechende Symbol. Um die Option zu annullieren falls die Taste irrtümlich selektiert wurde, dieselbe einfach erneut betätigen.

VORWÄSCHE:

Vorwäsche

Durch Drücken dieser Taste wird eine Kurzwäsche mit einer Höchsttemperatur von 40°C eingestellt, die ungefähr 10 Minuten dauert.

Diese Funktion ist nur nutzbar mit den Programmen "BAUMWOLLE, SYNTHETIKGEWEBE und DAILY".

NB: Wird diese Option genutzt, muss das Waschmittel in die Einspülkammer für Vorwäsche eingefüllt werden.

INTENSIV PROGRAMM:

Intensiv-Programm

Wenn diese Taste gedrückt wird, erfolgt der Waschgang bei der eingestellten Temperatur, dauert aber länger. Diese Funktion ist möglich bei den Programmen "BAUMWOLLE" und "SYNTHETIKGEWEBE".

EXTRA SPÜLEN:

Extra Spülen

Die Waschmaschine wurde für möglichst niedrigen Wasserverbrauch konzipiert. In Gebieten mit sehr weichem Wasser, oder wenn Sie ach Ablauf des Waschgangs Waschmittelrückstände bemerken, kann durch Drücken dieser Taste ein zusätzlicher Spülgang ausgelöst werden.

KNITTERSCHUTZ:

Knitterschutz

Durch Drücken dieser Taste werden die Wäschestücke in der Trommel noch für weitere dreißig Minuten bewegt, damit sie nicht knittern. Bei dieser Funktion erreicht die Schleuderdrehzahl maximal 800 Umdrehungen. Diese Funktion steht für das Programm "WOLLE" nicht zur Verfügung.

NB: Die Nutzung der Sonderfunktionen hängt vom gewählten Programm ab, und wenn eine solche Funktion nicht mit dem Programm kompatibel ist, kann diese Taste auch nicht aktiviert werden (siehe PROGRAMMTABELLE).

PROGRAMMTABELLEN

PROGRAMMWÄH LER	BETRIEBSTEM PERATUREN	PFLEGE KENNZEI CHEN	GEWEBEART	WASCHMITTEL EINSPÜLKAMM ER	AKTIVIERTE TASTEN
					Vorwäsche	Intensiv Programm	Extra Spülen	Knitterschutz
Koch-/Bunt-wäsche	90°		Stark verschmutzte Weißwäsche aus Baumwolle, auch mit organischen Flecken.
Koch-/Bunt-wäsche	75°		Für Bettwäsche, Oberhemden, Tischwäsche, Handtücher aus strapazierfähigem Gewebe und stark verschmutzt
Koch-/Bunt-wäsche*	60°		Für Oberhemden, Tischwäsche, Handtücher aus strapazierfähigem Gewebe, normal verschmutzt.
Koch-/Bunt-wäsche	40°		Strapazierfähige Weiß- und Buntwäsche, stark verschmutzt

AKTIVIERTE FUNKTION DEAKTIVIERTE FUNKTION

WAHLWEISE BEI GEDRÜCKTER TASTE FÜR VORWÄSCHE

PROGRAMMWÄHLER	BETRIEBSTEM PERATUREN	PFLEGE KENNZEICHEN	GEWEBEART	WASCHMITTELEINSPÜLKAMMER	AKTIVIERTE TASTEN
					Vorwäsche	Intensiv Programm	Extra Spülen	Knitterschutz
Koch-/Bunt-wäsche	30°		Empfindliche Buntwäsche, leicht verschmutzt
Pflegeleicht	60°		Farbechte Synthetikgewebe, stark verschmutzt
Pflegeleicht	40°		Nicht farbechte Synthetikgewebe, leicht verschmutzt
Pflegeleicht	30°		Nicht farbechte Synthetikgewebe, leicht verschmutzt
Feinwäsche	40°		Empfindliche Baumwollgewebe, Viskose und empfindliche Mischgewebe
Feinwäsche	30°		Empfindliche Baumwollgewebe, Viskose und empfindliche Mischgewebe
Wolle***	40°		Maschinenfeste Wolle
Wolle	30°		Waschmaschinenfeste Wolle
WolleSeide	KALT	——	Waschmaschinenfeste Wolle
Handwäsche	30°		Handwaschbare Gewebe
Kurzwäsche	35°		Kurzprogramm von 35-40 Minuten für leicht verschmutzte empfindliche Baumwollgewebe, Viskose, empfindliche Mischgewebe
Leicht	40°		Tägliche Wäsche empfindlicher Baumwollgewebe, empfindlicher Buntwäsche, leicht verschmutzt
Kaltwäsche	KALT		Feinwäsche
Spülen	——		Spülen und Auffrischen der Wäsche
Abpumpen und Schleudern	——		Abpumpen und Endschleudern

AKTIVIERTE FUNKTION

DEAKTIVIERTE FUNKTION

WAHLWEISE BEI GEDRÜCKTER TASTE FÜR VORWÄSCHE

* Referenzprogramm zur Energieklassifizierung gemäß EN 60456 bei höchster Schleuderdrehzahl und gedrückter Energiespartaste 🚗

*** Das Programm "Wollwaschgang" dieser Waschmaschine wurde von Woolmark zum Waschen von Kleidungsstücken aus Wolle mit dem Pflegehinweis "Maschinenwaschbar" der Marke The Woolmark Company zugelassen. Die eingenähten Pflegehinweise und die Anweisungen des Herstellers der Waschmaschine befolgen. M0402-M0403-M0404-M0405.

MODELL →			WA 614WS 512WA 716
Abmessungen:	Breite cm	59.5	59.5	59.5
	Höhe cm	85.5	85.5	85.5
	Tiefe cm:	55.0	55.0	57.0
Empfohlene max. Füllmenge		5,0 Kg	6,0 Kg	7,0 Kg
		2,5 Kg	3,0 Kg	3,5 Kg
		1,5 Kg	1,5 Kg	1,5 Kg
Max. Schleuderdrehzahl: (U/min)		1200	1400	1600
Wasserdruck		min. 0,05 MPa - max. 1 MPa
Max. Stromaufnahme / Stromanschluss		siehe Datenschild
