BEDIENUNGSANLEITUNG SPU 96-05 Axing
Sicherheitshinweise:
Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich vom Fachmann unter Beachtung der geltenden VDE-Richtlinien durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird keine Haftung übernommen.
- Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das Gerät reinigen oder an den Anschlüssen arbeiten.
- Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine Haftung übernommen wird.
Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch normgerechte Sicherungen des gleichen Nennwertes ersetzen.
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung: Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
Um Beschädigungen am Gerät selbst oder an Peripheriegeräten vorzu- beugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur auf flachen Oberflächen montiert werden.
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in Gefahrensituationen den Netzstecker leicht erreichen und aus der Steckdose ziehen können. Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der Montage- bzw. Aufstellort muss eine sichere Verlegung aller angeschlossenen Kabel ermöglichen. Das Netzkabel sowie Zuführungskabel dürfen nicht durch irgendwelche Gegenstände beschädigt oder gequetscht werden.
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.) - Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und vermeiden Sie die direkte Nähe von Wärmequellen (z. B. Heizkörper, andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden, dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie außerdem für eine großzügig bemessene Luftzirkulation um das Gerät. Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin etc.) kommen.
| Aktivi | SPU 94-05 SPU 96-05 SPU 98-05 SPU 917-25 SPU 916-05 | ||||
| Frequenzübersch. (Upstream | TERR | SAT) 5...65 MHz | BS...862 MHz | 950...7200 MHz | |||||
| Anzahl der Eingänge 9 | |||||
| Teilnehmeranschlüsse 4 6 8 12 16 | |||||
| Anschussverstärkung SAT 2 dB 2 dB 2 dB | 2 dB | 1 dB | |||
| Anschusskämpfung TERR | 15 dB | 18 dB | 18 dB | 20 dB | |
| Max. Ausgangsprogel SAT-Empfänger SAT | 95 dB/V | ||||
| Entkopplung V →H | 25 dB | ||||
| Entkopplung TEM-Eng. →SAT-Eng. | 20 dB | ||||
| Entkopplung SAT-Eng.→SAT-Eng. | 35 dB | ||||
| Entkopplung Teilnehmeranschlüsse | 35 dB | ||||
| Anschlisse | F | ||||
| Umgebungstemperaturbereich (gemaß Eh 6006/S) | -20...+50°C | ||||
| Schaltzweil | 90...750 V~147...63 Hz | ||||
| Restungsraufnahme | 3,3 W | ||||
| Erdungsschluss | Ergebnisdenne | ||||
| Maße (B × H × I) ca. | 283 × 125 × 80 mm | 383 × 125 × 80 mm | |||
| Schutzklasse | IP 20 | ||||
| *3rd order SAT max. ENS0083=3 35dB KMA (2 sender test method) | |||||

Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics and Electrical Equipment). Dies bedeutet, dass elektrische und elektronische Komponenten nicht mit dem Restmüll entsorgt werden dürfen. Gebrauchte elektrische und elektronische Komponenten sind separat zu entsorgen.
WEEE Nr
DE26869279


Konstruktions- und Typenänderung vorbehalten - keine Haftung für Druckfehler.
Hersteller
AXING AG
Gewerbehaus Moskau
8767 Ramsen
0202 Hohlen
EWR-Kontaktadresse
Bechler GmbH
Am Rehbern 44
78239 Bielasingen
70259 Reclusingen






Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät für andere Einsätze verwendet, wird keine Garantie übernommen!

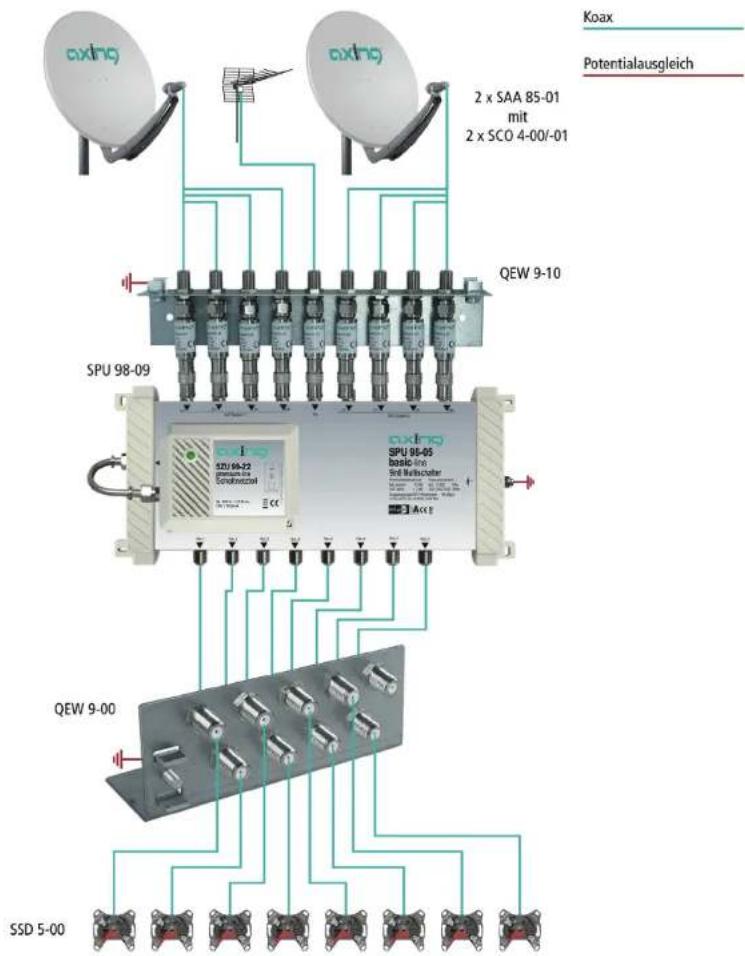

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 8 SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio)

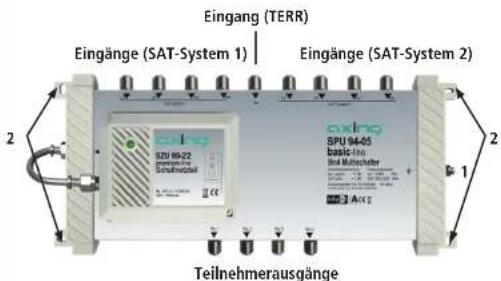

Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr), müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen werden.
- Verwenden Sie den am Gerät angebrachten Potenzialausgleichsanschluss (1).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des Geräts.
▶ Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die Montagelöcher am Gerät (2).
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
- Verbinden Sie die Ausgänge des Multischalters mit den Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und Stecker finden Sie im aktuellen AXING-Katalog oder unter www.axing.com.

