BEDIENUNGSANLEITUNG EX-1444 EXSYS

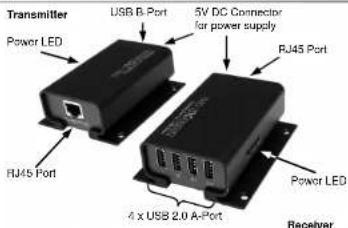

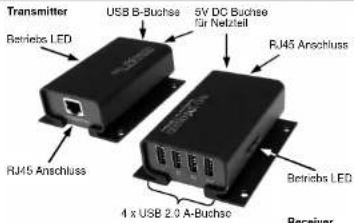

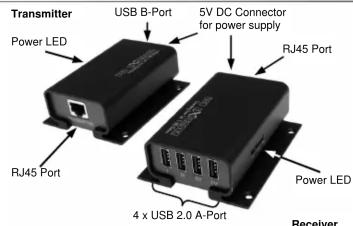

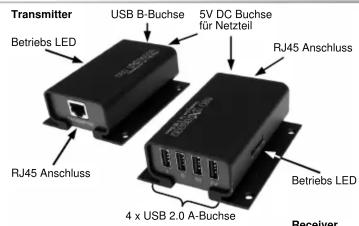

AUFBAU

BESCHREIBUNG & TECHNISCHE DATEN

Die EX-1444 besteht aus einem Transmitter und Receiver. Der Transmitter ist mit einer USB B-Uchse zum Anschluss an den PC, mit einem RJ45 Anschluss und einer 5V Buchse ausge stattet. Der Receiver ist mit vier USB 2.0 A-Buchsen für Endgeräte, einem RJ45 Anschluss und einer 5V Buchse ausgestattet. Die EX-1444 ermöglicht Ihnen auf einfachste Weise, externe USB Festplatten, USB Sticks, USB Scanner, Drucker, Tastaturen etc. über ein Netzwerkabel anzuschließen. Sie können 4 USB Geräte an die EX-1444 anschließen. Sie ermöglicht Ihnen somit eine erweiterte Flexibilität und Reichweite zum Anschluss der USB Geräte. Durch eine Disker Verwaltung der Netzeile wird der Transmitter und Receiver funktionstähig und es werden in den USB Ports die vollen 500mA zur Verfügung gestellt. Die Datenübertragungsrate beträgt bis zu 180Mbit/s. Die EX-1444 ist Plug und Play fähig. Es wird keine Software oder Treiber benötigt!

Kompatibilität: USB 1.1, 2.0 & 3.0 Anschluss

Betriebssysteme: Alle Betriebssysteme Anschlüsse: 4x USB 2.0 A-Buchse, 1x USB 2.0 B-Buchse, 2x RJ45 Ethernet, 2x 5V Buchse

Lieferumfang: EX-1444, Anleitung, Netzteile, Schrauben

Zertifikate: € / FCC / RoHS / WEEE DE97424562

ANSCHLÜSSE

USB 2.0 A-Buchse:

USB 2.0 A-Buchse
Pin	Signal	Pin	Signal
1	VCC	3	DATA+
2	DATA-	4	GND

Achtung! Stecker nie umgekehrt oder mit Gewalt einstecken.

USB 2.0 B-Buchse:

USB 2.0 B-Buchse
Pin	Signal	Pin	Signal
1	VCC	3	DATA+
2	DATA-	4	GND

Achtung! Stecker nie umgekehrt oder mit Gewalt einstecken.

RJ45 Anschluss:

RJ45 Anschluss
Pin	Signal	Pin	Signal	Pin	Signal
1	BI_DA+	4	BI_DC+	7	BI_DD+
2	BI_DA-	5	BI_DC-	8	BI_DD-
3	BI_DB+	6	BI_DB-

EXEX14441444DeutschDeutsch

EXEX 14441444DeutschDeutsch

ANSCHLÜSSE

5 Volt Buchse:

ACHTUNG!!!

Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!!!

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's und Netzwerken gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems oder wenden Sie sich bitte an Ihren Netzwerkadministrator.

1. Verbinden Sie zuerst den Transmitter über das mitgelieferte USB Kabel mit einem USB Port Ihres PC's.
2. Jetzt schließen Sie das mitgeliefert Netzteil (5V / 0.85A) an die 5V Buchse des Transmitters an.
3. Schließen Sie jetzt ein Netzwerkkabel (optional) an den RJ45 Anschluss des Transmitter an und verbinden Sie das andere Ende des Netzwerkkabel mit dem RJ45 Anschluss des Receiver.
4. Nun schließen Sie das mitgelieferte Netzteil (5V / 2A) an die 5V Buchse des Receiver an.

Wichtig! Bitte achten Sie darauf, dass die richtigen Netzteile angeschlossen sind, da ansonsten der Transmitter und Receiver nicht erkannt werden.

TREIBER INSTALLATION

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1444 automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte“ folgende Einträge sehen: .

Sind diese oder ähnliche Einträge vorhanden, ist die EX-1444 richtig installiert.

REINIGUNG

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

LAYOUT
