DS-55101 - Audio-/Videoverlängerung Digitus - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Extender (HDMI über Cat5e/6)
Modell	DS-55101
Marke	Digitus
Maximale Auflösung	1920 x 1080p (Full HD)
Maximale Übertragungsdistanz	50 m (Cat6)
Anschlüsse Sender	1x HDMI-Eingang, 1x RJ45-Ausgang
Anschlüsse Empfänger	1x RJ45-Eingang, 1x HDMI-Ausgang
Stromversorgung	5V DC, 1A (Netzteil im Lieferumfang)
Leistungsaufnahme	ca. 2,5 W (pro Einheit)
Abmessungen (B x T x H)	80 x 50 x 20 mm (pro Einheit)
Gewicht	je 100 g
Material	Kunststoff (ABS)
Farbe	Schwarz
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 60 °C
HDCP-Kompatibilität	HDCP 1.4
Unterstützte Audioformate	PCM, Dolby Digital, DTS
IR-Übertragung	Nicht unterstützt
Plug & Play	Ja, keine Treiberinstallation erforderlich
LED-Anzeigen	Stromversorgung und Signalstatus
Lieferumfang	Sender, Empfänger, 2x Netzteil, Bedienungsanleitung
Garantie	2 Jahre
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Defekt an den Fachhandel wenden.
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nur in trockenen Innenräumen verwenden. Nicht öffnen oder modifizieren. Vor Feuchtigkeit und Hitze schützen.

Häufig gestellte Fragen - DS-55101 Digitus

Wie schließe ich den Digitus DS-55101 Extender an?

Verbinden Sie den Sender per HDMI mit der Quelle und den Empfänger per HDMI mit dem Display. Verbinden Sie Sender und Empfänger mit einem Cat5e/6-Kabel. Schalten Sie die Netzteile ein.

Welche maximale Entfernung wird unterstützt?

Mit einem Cat6-Kabel erreichen Sie eine Übertragungsdistanz von bis zu 50 Metern. Mit Cat5e beträgt die maximale Distanz ca. 35 Meter.

Welche Auflösungen werden unterstützt?

Der Extender unterstützt Auflösungen bis zu 1920x1080p (Full HD). 4K wird nicht unterstützt.

Funktioniert der Extender mit HDCP?

Ja, das Gerät ist kompatibel mit HDCP 1.4. Für HDCP 2.2 ist es nicht ausgelegt.

Was bedeuten die LED-Anzeigen?

Die grüne LED zeigt die Stromversorgung an. Die orange LED leuchtet bei aktiver Signalübertragung. Blinkt die orange LED, ist kein Signal vorhanden.

Benötige ich Treiber oder Software?

Nein, der Extender ist Plug & Play. Es ist keine Treiberinstallation erforderlich.

Kann ich den Extender mit einem Switch oder Router verwenden?

Der Extender arbeitet Punkt-zu-Punkt und ist nicht für den Einsatz mit Netzwerk-Switches oder Routern vorgesehen. Verbinden Sie nur Sender und Empfänger direkt.

Warum habe ich kein Bild?

Überprüfen Sie die Stromversorgung, die HDMI-Kabel und das Cat-Kabel. Stellen Sie sicher, dass die Quelle eingeschaltet ist. Verwenden Sie ein gerades Cat-Kabel (kein Crossover).

Kann ich IR-Signale übertragen?

Nein, der DS-55101 unterstützt keine IR-Übertragung. Für IR-Fernbedienung ist ein separater IR-Extender erforderlich.

Ist das Gerät mit meinem Fernseher kompatibel?

Der Extender ist mit allen Geräten kompatibel, die einen HDMI-Ausgang (Sender) oder HDMI-Eingang (Empfänger) haben. Prüfen Sie, ob die Auflösung und HDCP-Version von Quelle und Display unterstützt werden.

BEDIENUNGSANLEITUNG DS-55101 Digitus

Benutzerhandbuch DS-55101

Das Digitus HDMI Extender Set, Full HD bietet eine Externderlösung bis 130 m für allerhöchste Ansprüche. Es überträgt digitale Video- und Audio-Signale auf eine maximale Länge von bis zu 130 m (über CAT 6). Die höchste unterstütze Video-Auflösung liegt bei 1080p / 60Hz. Unterstützt werden CAT 5, CAT 5E sowie CAT 6 Netzwerkkabel. Mitgeliefert werden zwei Infrarot-Einheiten (Sender, Empfänger) über welche die Fernbedienung der angeschlossenen Eingangs-Quelle verwendet werden kann. Mittels LED-Anzeige wird die Konnektivität angezeigt.

Wichtige Sicherheitshinweise

Bitte lesen Sie vor Installation und Inbetriebnahme nachstehende Sicherheitsanweisungen sorgfältig durch:

1. Stecken Sie die Geräte während des Betriebs nicht ein oder aus.
2. Vertauschen Sie nicht den Sender (TX) und den Empfänger (RX) oder die Verlängerungskabel für IR-Sender und IR-Empfänger, bevor Sie mit der Installation beginnen.
3. Ve rwenden Sie nur ein DC-5-V/-1-ASteckernetzteil. Achten Sie auf identische Spezifikationen, falls Sie nicht das mitgelieferte Steckernetzteil verwenden.

Eigenschaften

1. Plug-and-Play, keine Installation erforderlich.
2. Dieses Set verfügt über einen Sender (TX) und einen Empfänger (RX), die als Paar funktionieren.
3. Übertragungsentfernung bis zu 120 m über CAT6-Kabel, 100 m über CAT5e-Kabel oder 80 m über CAT5-Kabel.
4. Unterstützt IR-Passback zur problemlosen Fernbedienung des Quellgeräts vom Empfangsgerät aus.
5. Unkomprimiert und null Latenz.
6. Unterstützt Auflösungen bis zu Full HD 1080p bei 60 Hz.
7. Kompatibel mit CAT5/5e/6 für Fernübertragung.

Packungsinhalt

• 1x 4K-HDMI-Extender-Sender
• 1x 4K-HDMI-Extender-Empfänger
• 2x Stecke rnetzteil: DC 5 V/1 A
- 1x IR-Sender
• 1x IR-Empfänger
• 1x Bedienungsanleitung

Technische Daten
Stromversorgung	Spannung/Strom	DC 5 V/1 A
	Leistungsaufnahme	Sender: 2 W Empfänger: <2 W
HDMI-Daten und Schnittstelle	HDMI-KonformitätHDMI1.3
	HDCP-KonformitätHDCP1.4
	HDMI-Auflösung	720 x 576 bei 50 Hz, 720 x 480 bei 60 Hz, 1280 x 720 bei 60 Hz, 1920 x 1080 bei 60 Hz, 640 x 480 bei 60 Hz, 800 x 600 bei 60 Hz, 1024 x 768 bei 60 Hz, 1280 x 800 bei 60 Hz, 1280 x 1024 bei 60 Hz, 1440 x 900 bei 60 Hz, 1680 x 1050 bei 60 Hz
	Unterstützte AudioformatePCM
	Maximale Übertragungsrate	10,2 Gbit/s
	TMDS-Signalein- und -ausgang	0,5 bis 1,5 Vp-p (TMDS)
	DDC-Signalein- und -ausgang	5 Vp-p (TTL)
	Eingangskabellänge	≤8 m (AWG24)
	Ausgangskabellänge	≤8 m (AWG24)
	CAT5	80 m
	CAT5e	100m
	CAT6	130m
Schutzklasse	Elektrostatischer Schutz des gesamten Geräts	1a Kontaktentladung Stufe 3, 1b Luftspalt-Entladung Stufe 3, Umsetzung der Norm: IEC61000-4-2
Betriebsumfeld	Betriebstemperatur	0 bis 60 °C
	Lagertemperatur	-10 bis 70°C
	Luftfeuchtigkeit (keine Kondensation)	0 bis 90 %
Gehäusemaße	Abmessungen	69,57 (L) x 58,80 (B) x 16,10 (H) mm
	Material	Aluminiumlegierung und kristallklare Blende
	Behandlungsverfahren	Sandgestrahlt
	Farbe	Schwarz
	Gewicht	Sender: 70 g, Empfänger: 70 g

Anforderungen an die Installation

1. HDMI-Quellgerät
   (Computer-Grafikkarte, DVD, PS3, HD-Überwachungstechnik usw.).
2. HDMI-Anzeigegerät wie z. B. SDTV, HDTV oder Projektor mit HDMI-Anschluss.
3. UTP/STP CAT5/5e/6-Kabel gemäß der Norm IEEE568B.

Beschreibung des Bedienfelds

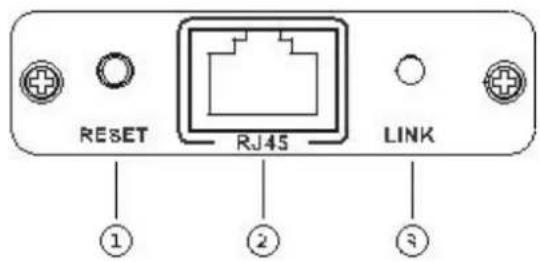

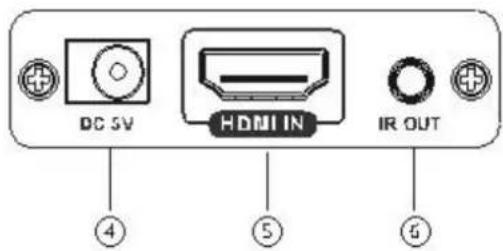

Sender (TX)

RESET RJ45 LINK ① ② ③

DC 5V HDMI IN IR OUT ④ ⑤ ⑥

1) Reset-Taste
2) RJ45-Signalausgang
3) LINK-Anzeige

4) Stromversorgungseingang
5) HDMI-Signaleingang
6) IR-Signalausgang

Startet das Gerät neu
Anschluss des Netzwerkkabels
Die LED leuchtet bei HDMI-Signalübertragung dauerhaft, sie blinkt wenn keine Signalübertragung erfolgt
Anschluss des DC-5-V-, 1-A-Steckernetzteils Anschluss des Quellgeräts
Anschluss des Verlängerungskabels für den IR-Sender

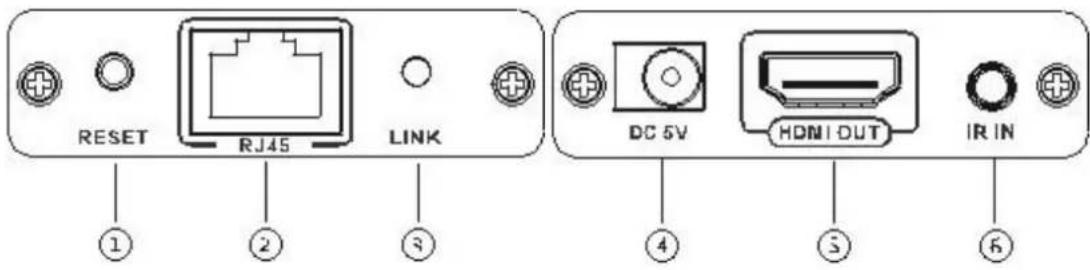

Empfänger (RX)

RESET RJ45 LINK ① ② ③ DC 5V HDMI OUT IR IN ④ ⑤ ⑥

1) Reset-Taste

2) RJ45-Signaleingang

3) LINK-Anzeige

4) Stromversorgungseingang

5) HDMI-Signalausgang

6) IR-Signaleingang

Startet das Gerät neu

Anschluss des Netzwerkkabels

Die LED leuchtet bei HDMI-Signalübertragung dauerhaft, sie blinkt wenn keine Signalübertragung erfolgt

Anschluss des DC-5-V-, 1-A-Steckernetzteils

Anschluss des Anzeigegeräts

Anschluss des Verlängerungskabels für den IR-Empfänger

Installation und Anschluss

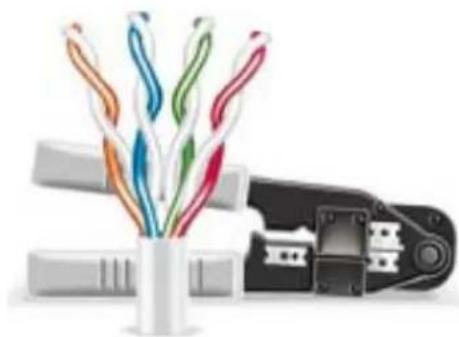

A. Wie stellt man ein CAT5/5e/6-Netzwerkkabel her, das der IEEE568-Norm entspricht:

1. Weiß und orange

2. Orange

3. Weiß und grün

4. Blau

5. Weiß und blau

6. Grün

7. Weiß und braun

8. Braun

1) Verbinden Sie das Quellgerät mit dem Sender (TX) und das Anzeigegerät mit dem Empfänger (RX) per HDMI-Kabel.
2) Verbinden Sie Sender (TX) und Empfänger (RX) mit einem Netzwerkkabel (CAT5, CAT5e oder CAT6).
3) Schließen Sie das Steckernetzteil nur am Sender an. Jedes Gerät wird schaltet sich selbst ein und initialisiert sich selbstständig, sodass dieser HDMI-Extender funktioniert.

D. IR-Bedienungsanleitung

1) Schließen Sie das Verlängerungskabel für den IR-Sender an den IR OUT-Anschluss des Senders (TX) und das Verlängerungskabel für den IR-Empfänger an den IR IN-Anschluss des Empfängers (RX) an.

2) Die Sende-LED des IR-Senders muss sich so nah wie möglich am IR-Empfängerfenster des Signalquellgeräts befinden.

3) Richten Sie die IR-Fernbedienung des Signalquellgeräts auf den IR-Empfänger (der an den Empfänger (RX) angeschlossen ist), um die Wiedergabe des Quellmediums aus der Ferne zu steuern.

- Häufig gestellte Fragen

F: Keine Bildausgabe?

A: 1) Überprüfen Sie, ob alle Kabel richtig angeschlossen sind.

2) Starten Sie den Sender (TX)/Empfänger (RX) neu, indem Sie auf die Taste „RESET“ drücken.

F: Am Empfänger blinkt die „LINK“-Anzeige dauerhaft?

A: 1) Stellen Sie sicher, dass die Netzwerkkabelverbindung der Norm IEEE568B entspricht.

2) Prüfen Sie, ob am Sender das HDMI-Eingangssignal anliegt.

3) Setzen Sie Sender und Empfänger zurück und schließen Sie sie erneut an.

F: Die „LINK“-LED des Empfängers leuchtet dauerhaft, es wird aber kein Bild ausgegeben?

A: 1) Stellen Sie sicher, dass das Ausgabegerät den aktuellen HDMI-Signalmodus unterstützt.

2) Stellen Sie sicher, dass das HDMI-Kabel korrekt am Fernseher angeschlossen wurde.

3) Stellen Sie sicher, dass das Netzwerkkabel aus feinen Kupferlitzen besteht.

Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte

Konformitätserklärung dem Produkt beiliegt.

Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE
